1 Rexel Aurinkosähkötuotteet Tekninen kuvasto PANEELIT INVERTTERIT KIINNITYSPAKETIT

2 2 Sisällysluettelo 1 Valmiit aurinkosähköpaketit alkaen 3,0 kw -järjestelmät Valmiit aurinkosähköpaketit alkaen 5,0 kw -järjestelmät Valmiit aurinkosähköpaketit alkaen 7,0 kw -järjestelmät Lisäpaneelipaketit Aurinkopaneelit Invertterit Harjakaton yksittäiset kiinnitystuotteet Tasakaton yksittäiset kiinnitystuotteet Kaapelit ja muut tarvikkeet...39

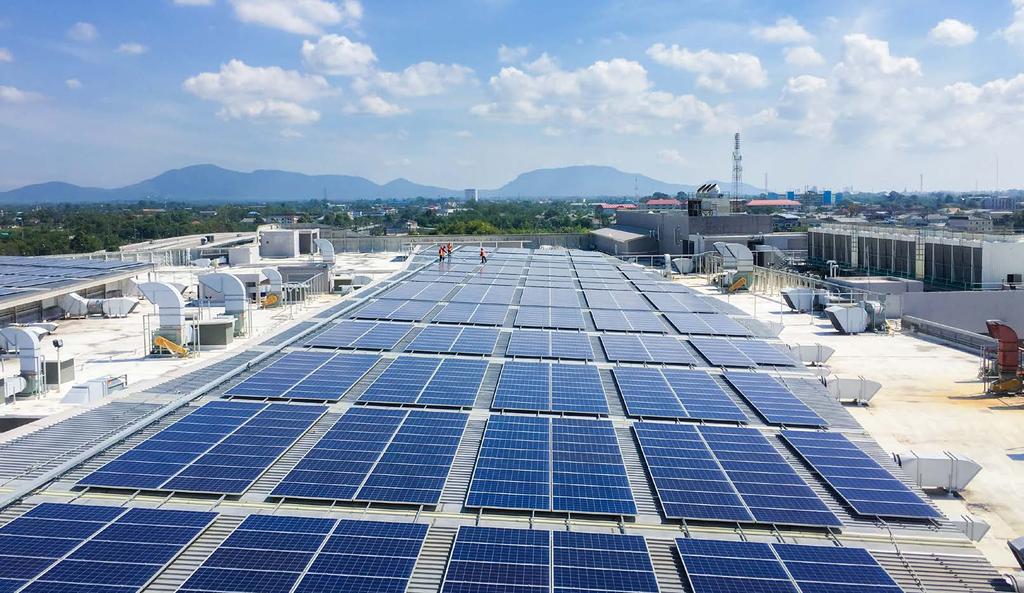

3 3 Rexel aurinkosähköjärjestelmät kaikkiin kohteisiin Alkuun pääset Rexel aurinkosähkön kartoituslomakkeella, jolla helposti määritän kohteen tarpeet. Kartoituslomake on saatavilla Rexelin kotisivuilta Rexelin valmiit aurinkosähkön tuotepaketit Sopivan aurinkosähköpaketin tilaaminen on nyt helppoa. Valitse vain kohteeseesi sopiva valmis kokonaisuus: 1 2 Valitse ensin paneelipaketti joka sisältää tarvittavan paneelimäärän ja sopivan invertterin sekä järjestelmään kuuluvat tarvikkeet, kuten kaapelit ja turvakytkimen. Seuraavaksi valitse kattotyypin mukainen kiinnityspaketti. Jokaiselle kattotyypille on omansa: tiili, aaltopelti, saumapelti ja huopa. Kiinnityspaketti sisältää kaikki tarvittavat kattokohtaiset asennustarvikkeet. Lisäksi asentaja huolehtii kohteessa tarvittavista ruuveista ja muista vastaavista pientarvikkeista. 3 Järjestelmän laajentaminen Valmiin aurinkosähköpaketin laajentaminen on helppoa valitsemalla halutun määrän yksittäisiä laajennuspaketteja, jossa on kaikki tarvittavat osat laajennusta varten. Laajemmat aurinkosähköjärjestelmät Palvelemme myös laajempien aurinkosähköjärjestelmien toimittajana (liikekiinteistöt, kerrostalot, maatalous). Ota yhteyttä alueesi asiantuntijaan, autamme valitsemaan ja mitoittamaan parhaan ratkaisun kohteeseen. Rexel alueellisen yhteyshenkilön löydät kotisivuiltamme Lisätietoja aurinkosähkötuotteista: solar@rexel.fi Paneeleiden suuntaus ja asennuskulma 100% ETELÄ Etelään suuntaus antaa parhaan tuoton Paneelit voi suunnata melko vapaasti idän ja lännen välille kokonaisvuosituoton siitä merkittävästi alentumatta. Optimaalinen kulma Suomessa vaihtelee välillä. - Hyviin tuloksiin päästään kun paneelit asennetaan yli 15 kulmaan.

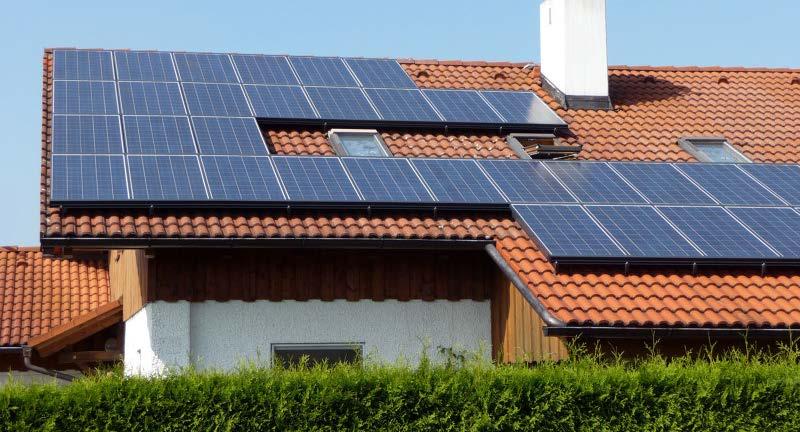

4 4 1 VALMIIT AURINKOSÄHKÖPAKETIT 3,0 kw -järjestelmä Sinisillä monikidepaneeleilla ja Fronius Symo 3.0 -invertterillä * * Sisältää: Fronius Symo 3.0 -invertteri, 3-vaiheinen Astronegy CHSM6610P 275Wp 10 kpl Invertteri Symo S Merkintätarra paikallisgeneraattorille Turvakytkin NSD316DV Newlec 10 X + Turvakytkin DCM416 4X16A DC-asennuskaapeli Eucasolar PV1-F 1x6 musta 25 m DC-asennuskaapeli Eucasolar PV1-F 1x6 punainen Kaapeliliitin MC4 naaras Kaapeliliitin MC4 uros 25 m + tarvikkeet

5 5 1 VALMIIT AURINKOSÄHKÖPAKETIT 3,0 kw -järjestelmä Orima kiinnikepaketit, 10 kpl monikidepaneeleita Paneelit asennetaan kahteen riviin * * * * * * * * kuviopelti /profiilipelti Asennuskisko 8 kpl 8 kpl 8 kpl 8 kpl Kattokiinnike tiili 20 kpl Kattokiinnike tiilikuviopelti - 20 kpl - - Kattokiinnike saumapelti kpl - Kattokiinnike huopa/profiilipelti kpl Päätykiinnikesarja 8 kpl Välikiinnikesarja 10 kpl Jatkosarja Kiskon tulpat 4 kpl Kaapelipidike 50 kpl Asemointipinni 40 kpl Van der Valk kiinnikepaketit, 10 kpl monikidepaneeleita Paneelit asennetaan kahteen riviin * * * * * * * * Aaltopelti Asennuskisko Al 50, l=3083 mm 8 kpl 8 kpl 8 kpl 8 kpl Asennuskiskon Al 50 jatko 4 kpl 4 kpl 4 kpl 4 kpl Asennuskiskon Al 50 päätytulppa 8 kpl 8 kpl 8 kpl 8 kpl Paneelikiinnike AL 50 kiskoon harmaa 16 kpl 16 kpl 16 kpl 16 kpl Päätypaneelin kiinnike Al 50 kiskoon harmaa 8 kpl 8 kpl 8 kpl 8 kpl Ruuvi 8,0x58/72 T40, 100 kpl pkt 1 pkt pkt Kattokoukku tiilikatolle 28 kpl Kannatuspultti M10x200 mm, puu - 28 kpl - - Kannatuspultin kiinnike - 28 kpl - - Kiinnike saumapeltikattoon kpl - Kattokoukku huopakattoon kpl Paneelin asemointipinni, muovi 20 kpl 20 kpl 20 kpl 20 kpl

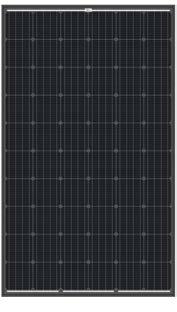

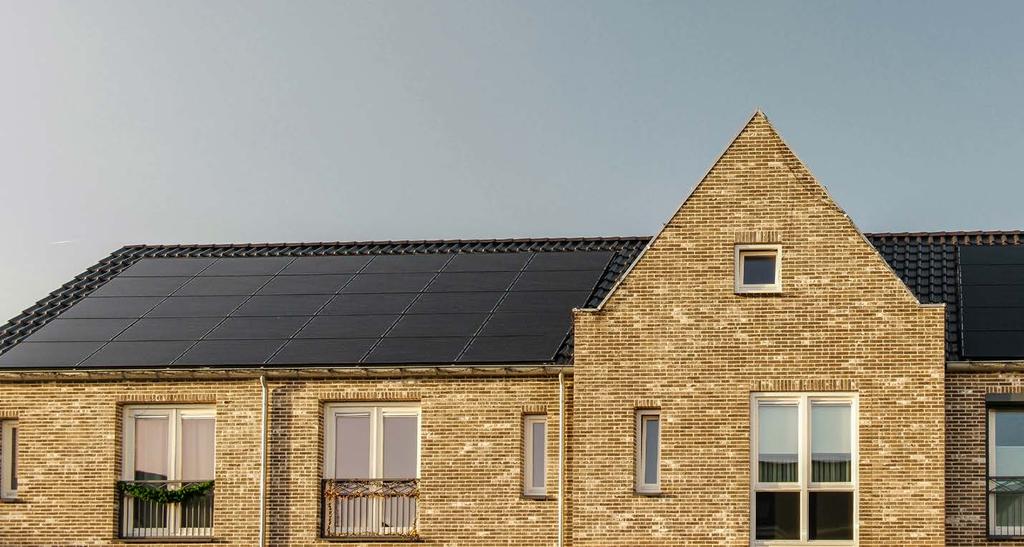

6 6 1 VALMIIT AURINKOSÄHKÖPAKETIT 3,0 kw -järjestelmä Mustilla yksikidepaneeleilla ja Fronius Symo 3.0 -invertterillä * * Sisältää: Fronius Symo 3.0 -invertteri, 3-vaiheinen Astronergy CHSM6610MBL300Wp 10 kpl Invertteri Symo S Merkintätarra paikallisgeneraattorille Turvakytkin NSD316DV Newlec 10 X + Turvakytkin DCM416 4X16A DC-asennuskaapeli Eucasolar PV1-F 1x6 musta 25 m DC-asennuskaapeli Eucasolar PV1-F 1x6 punainen Kaapeliliitin MC4 naaras Kaapeliliitin MC4 uros 25 m + tarvikkeet

7 7 1 VALMIIT AURINKOSÄHKÖPAKETIT 3,0 kw -järjestelmä Orima kiinnikepaketit, 10 kpl yksikidepaneeleita Paneelit asennetaan kahteen riviin * * * * * * * * kuviopelti /profiilipelti Asennuskisko 8 kpl 8 kpl 8 kpl 8 kpl Kattokiinnikesarja tiili 20 kpl Kattokiinnikesarja tiilikuviopelti - 20 kpl - - Kattokiinnikesarja saumapelti kpl - Kattokiinnikesarja huopa/profiilipelti kpl Päätykiinnikesarja musta Välikiinnikesarja musta Jatkosarja Kiskon tulpat Kaapelipidike 50 kpl Asemointipinni Van der Valk kiinnikepaketit, 10 kpl yksikidepaneeleita Paneelit asennetaan kahteen riviin * * * * * * * * Aaltopelti Asennuskisko Al 50, l=3083 mm 8 kpl 8 kpl 8 kpl 8 kpl Asennuskiskon Al 50 jatko 4 kpl 4 kpl 4 kpl 4 kpl Asennuskiskon Al 50 päätytulppa 8 kpl 8 kpl 8 kpl 8 kpl Paneelikiinnike AL 50 kiskoon musta 16 kpl 16 kpl 16 kpl 16 kpl Päätypaneelin kiinnike Al 50 kiskoon musta 8 kpl 8 kpl 8 kpl 8 kpl Ruuvi 8,0x58/72 T40, 100 kpl pkt 1 pkt pkt Kattokoukku tiilikatolle 28 kpl Kannatuspultti M10x200 mm, puu - 28 kpl - - Kannatuspultin kiinnike - 28 kpl - - Kiinnike saumapeltikattoon kpl - Kattokoukku huopakattoon kpl Paneelin asemointipinni, muovi 20 kpl 20 kpl 20 kpl 20 kpl

8 8 2 VALMIIT AURINKOSÄHKÖPAKETIT 5,0 kw -järjestelmä Sinisillä monikidepaneeleilla ja ABB Trio 5.8 -invertterillä * * Sisältää: ABB Trio 5.8 -invertteri, 3-vaiheinen Astronergy CHSM6610P 275Wp 16 kpl Invertteri TRIO-5.8-TL-OUTD-S Merkintätarra paikallisgeneraattorille Turvakytkin NSD316DV Newlec 16 X + Turvakytkin DCM416 4X16A DC-asennuskaapeli Eucasolar PV1-F 1x6 musta 25 m DC-asennuskaapeli Eucasolar PV1-F 1x6 punainen 25 m Kaapeliliitin MC4 naaras Kaapeliliitin MC4 uros + tarvikkeet Asennustarvikepakkaus WM PV-Stick SET (uros ja naaras) Sinisillä monikidepaneeleilla ja Fronius Symo 5.0 -invertterillä * * Sisältää: Fronius Symo 5.0 -invertteri, 3-vaiheinen Astronergy CHSM6610P 275Wp 16 kpl Invertteri Symo M Merkintätarra paikallisgeneraattorille Turvakytkin NSD316DV Newlec 16 X + Turvakytkin DCM416 4X16A DC-asennuskaapeli Eucasolar PV1-F 1x6 musta 25 m DC-asennuskaapeli Eucasolar PV1-F 1x6 punainen Kaapeliliitin MC4 naaras Kaapeliliitin MC4 uros 25 m + tarvikkeet

9 9 2 VALMIIT AURINKOSÄHKÖPAKETIT 5,0 kw -järjestelmä Orima kiinnikepaketit, 16 kpl monikidepaneeleita Paneelit asennetaan kahteen riviin * * * * * * * * kuviopelti /profiilipelti Asennuskisko Kattokiinnikesarja tiili 28 kpl Kattokiinnikesarja tiilikuviopelti - 28 kpl - - Kattokiinnikesarja saumapelti kpl - Kattokiinnikesarja huopa/profiilipelti kpl Päätykiinnikesarja Välikiinnikesarja 3 kpl 3 kpl 3 kpl 3 kpl Jatkosarja 4 kpl 4 kpl 4 kpl 4 kpl Kiskon tulpat Kaapelipidike 50 kpl Asemointipinni Van der Valk kiinnikepaketit, 16 kpl monikidepaneeleita Paneelit asennetaan kahteen riviin * * * * * * * * Aaltopelti Asennuskisko Al 50, l=3083 mm Asennuskiskon Al 50 jatko 8 kpl 8 kpl 8 kpl 8 kpl Asennuskiskon Al 50 päätytulppa 8 kpl 8 kpl 8 kpl 8 kpl Paneelikiinnike AL 50 kiskoon musta 28 kpl 28 kpl 28 kpl 28 kpl Päätypaneelin kiinnike Al 50 kiskoon musta 8 kpl 8 kpl 8 kpl 8 kpl Ruuvi 8,0x58/72 T40, 100 kpl pkt 1 pkt pkt Kattokoukku tiilikatolle 44 kpl Kannatuspultti M10x200 mm, puu - 44 kpl - - Kannatuspultin kiinnike - 44 kpl - - Kiinnike saumapeltikattoon Kattokoukku huopakattoon kpl Paneelin asemointipinni, muovi

10 10 2 VALMIIT AURINKOSÄHKÖPAKETIT 5,0 kw -järjestelmä Mustilla yksikidepaneeleilla ja ABB Trio 5.8 -invertterillä * * Sisältää: ABB Trio 5.8 -invertteri, 3-vaiheinen Astronergy CHSM6610MBL300Wp 16 kpl Invertteri TRIO-5.8-TL-OUTD-S Merkintätarra paikallisgeneraattorille Turvakytkin NSD316DV Newlec 16 X + Turvakytkin DCM416 4X16A DC-asennuskaapeli Eucasolar PV1-F 1x6 musta 25 m DC-asennuskaapeli Eucasolar PV1-F 1x6 punainen 25 m Kaapeliliitin MC4 naaras Kaapeliliitin MC4 uros + tarvikkeet Asennustarvikepakkaus WM PV-Stick SET (uros ja naaras) Mustilla yksikidepaneeleilla ja Fronius Symo 5.0 -invertterillä * * Sisältää: Fronius Symo 5.0 -invertteri, 3-vaiheinen Astronergy CHSM6610MBL300Wp 16 kpl Invertteri Symo M Merkintätarra paikallisgeneraattorille Turvakytkin NSD316DV Newlec 16 X + Turvakytkin DCM416 4X16A DC-asennuskaapeli Eucasolar PV1-F 1x6 musta 25 m DC-asennuskaapeli Eucasolar PV1-F 1x6 punainen Kaapeliliitin MC4 naaras Kaapeliliitin MC4 uros 25 m + tarvikkeet

11 11 2 VALMIIT AURINKOSÄHKÖPAKETIT 5,0 kw -järjestelmä Orima kiinnikepaketit, 16 kpl yksikidepaneeleita Paneelit asennetaan kahteen riviin * * * * * * * * kuviopelti /profiilipelti Asennuskisko Kattokiinnikesarja tiili 28 kpl Kattokiinnikesarja tiilikuviopelti - 28 kpl - - Kattokiinnikesarja saumapelti kpl - Kattokiinnikesarja huopa/profiilipelti kpl Päätykiinnikesarja musta Välikiinnikesarja musta 3 kpl 3 kpl 3 kpl 3 kpl Jatkosarja 4 kpl 4 kpl 4 kpl 4 kpl Kiskon tulpat Kaapelipidike 50 kpl Asemointipinni Van der Valk kiinnikepaketit, 16 kpl yksikidepaneeleita Paneelit asennetaan kahteen riviin * * * * * * * * Aaltopelti Asennuskisko Al 50, l=3083 mm Asennuskiskon Al 50 jatko 8 kpl 8 kpl 8 kpl 8 kpl Asennuskiskon Al 50 päätytulppa 8 kpl 8 kpl 8 kpl 8 kpl Paneelikiinnike AL 50 kiskoon musta 28 kpl 28 kpl 28 kpl 28 kpl Päätypaneelin kiinnike Al 50 kiskoon musta 8 kpl 8 kpl 8 kpl 8 kpl Ruuvi 8,0x58/72 T40, 100 kpl pkt 1 pkt pkt Kattokoukku tiilikatolle 44 kpl Kannatuspultti M10x200 mm, puu - 44 kpl - - Kannatuspultin kiinnike - 44 kpl - - Kiinnike saumapeltikattoon Kattokoukku huopakattoon kpl Paneelin asemointipinni, muovi

12 12 3 VALMIIT AURINKOSÄHKÖPAKETIT 7,0 kw -järjestelmä Sinisillä monikidepaneeleilla ja ABB Trio 7.5 -invertterillä * * Sisältää: ABB Trio 7.5 -invertteri, 3-vaiheinen Astronergy CHSM6610P 275Wp 26 kpl Invertteri TRIO 7.5 Merkintätarra paikallisgeneraattorille Turvakytkin NSD316DV Newlec 26 X + Turvakytkin DCM416 4X16A DC-asennuskaapeli Eucasolar PV1-F 1x6 musta 50 m DC-asennuskaapeli Eucasolar PV1-F 1x6 punainen 50 m Kaapeliliitin MC4 naaras Kaapeliliitin MC4 uros + tarvikkeet Asennustarvikepakkaus WM PV-Stick SET (uros ja naaras) Sinisillä monikidepaneeleilla ja Fronius Symo 7.0 -invertterillä * * Sisältää: Fronius Symo 7.0 -invertteri, 3-vaiheinen Astronergy CHSM6610P 275Wp 26 kpl Invertteri Symo 7.0 Merkintätarra paikallisgeneraattorille Turvakytkin NSD316DV Newlec 26 X + Turvakytkin DCM416 4X16A DC-asennuskaapeli Eucasolar PV1-F 1x6 musta 50 m DC-asennuskaapeli Eucasolar PV1-F 1x6 punainen Kaapeliliitin MC4 naaras Kaapeliliitin MC4 uros 50 m + tarvikkeet

13 13 3 VALMIIT AURINKOSÄHKÖPAKETIT 7,0 kw -järjestelmä Orima kiinnikepaketit, 26 kpl monikidepaneeleita Paneelit asennetaan kahteen riviin * * * * * * * * kuviopelti /profiilipelti Asennuskisko 20 kpl 20 kpl 20 kpl 20 kpl Kattokiinnikesarja tiili 40 kpl Kattokiinnikesarja aaltopelti - 40 kpl - - Kattokiinnikesarja saumapelti kpl - Kattokiinnikesarja huopa/profiilipelti kpl Päätykiinnikesarja Välikiinnikesarja 5 kpl 5 kpl 5 kpl 5 kpl Jatkosarja 8 kpl 8 kpl 8 kpl 8 kpl Kiskon tulpat Kaapelipidike 50 kpl Asemointipinni Van der Valk kiinnikepaketit, 26 kpl monikidepaneeleita Paneelit asennetaan kahteen riviin * * * * * * * * Muotopelti Asennuskisko Al 50, l=3083 mm 18 kpl 18 kpl 18 kpl 18 kpl Asennuskiskon Al 50 jatko 16 kpl 16 kpl 16 kpl 16 kpl Asennuskiskon Al 50 päätytulppa 8 kpl 8 kpl 8 kpl 8 kpl Paneelikiinnike AL 50 kiskoon musta 48 kpl 48 kpl 48 kpl 48 kpl Päätypaneelin kiinnike Al 50 kiskoon musta 8 kpl 8 kpl 8 kpl 8 kpl Ruuvi 8,0x58/72 T40, 100 kpl pkt 2 pkt pkt Kattokoukku tiilikatolle 64 kpl Kannatuspultti M10x200 mm, puu - 64 kpl - - Kannatuspultin kiinnike - 64 kpl - - Kiinnike saumapeltikattoon kpl - Kattokoukku huopakattoon kpl Paneelin asemointipinni, muovi 50 kpl 50 kpl 50 kpl 50 kpl

14 14 3 VALMIIT AURINKOSÄHKÖPAKETIT 7,0 kw -järjestelmä Mustilla yksikidepaneeleilla ja ABB Trio 7.5 -invertterillä * * Sisältää: ABB Trio 7.5 -invertteri, 3-vaiheinen Astronergy CHSM6610MBL300Wp 26 kpl Invertteri TRIO 7.5 Merkintätarra paikallisgeneraattorille Turvakytkin NSD316DV Newlec 26 X + Turvakytkin DCM416 4X16A DC-asennuskaapeli Eucasolar PV1-F 1x6 musta 50 m DC-asennuskaapeli Eucasolar PV1-F 1x6 punainen 50 m Kaapeliliitin MC4 naaras Kaapeliliitin MC4 uros + tarvikkeet Asennustarvikepakkaus WM PV-Stick SET (uros ja naaras) Mustilla yksikidepaneeleilla ja Fronius Symo 7.0 -invertterillä * * Sisältää: Fronius Symo 7.0 -invertteri, 3-vaiheinen Astronergy CHSM6610MBL300Wp 26 kpl Invertteri Symo 7.0 Merkintätarra paikallisgeneraattorille Turvakytkin NSD316DV Newlec 26 X + Turvakytkin DCM416 4X16A DC-asennuskaapeli Eucasolar PV1-F 1x6 musta 50 m DC-asennuskaapeli Eucasolar PV1-F 1x6 punainen Kaapeliliitin MC4 naaras Kaapeliliitin MC4 uros 50 m + tarvikkeet

15 15 3 VALMIIT AURINKOSÄHKÖPAKETIT 7,0 kw -järjestelmä Orima kiinnikepaketit, 26 kpl yksikidepaneeleita Paneelit asennetaan kahteen riviin * * * * * * * * kuviopelti /profiilipelti Asennuskisko 20 kpl 20 kpl 20 kpl 20 kpl Kattokiinnikesarja tiili 40 kpl Kattokiinnikesarja aaltopelti - 40 kpl - - Kattokiinnikesarja saumapelti kpl - Kattokiinnikesarja huopa/profiilipelti kpl Päätykiinnikesarja musta Välikiinnikesarja musta 5 kpl 5 kpl 5 kpl 5 kpl Jatkosarja 8 kpl 8 kpl 8 kpl 8 kpl Kiskon tulpat Kaapelipidike 50 kpl Asemointipinni Van der Valk kiinnikepaketit, 26 kpl yksikidepaneeleita Paneelit asennetaan kahteen riviin * * * * * * * * Aaltopelti Asennuskisko Al 50, l=3083 mm 18 kpl 18 kpl 18 kpl 18 kpl Asennuskiskon Al 50 jatko 16 kpl 16 kpl 16 kpl 16 kpl Asennuskiskon Al 50 päätytulppa 8 kpl 8 kpl 8 kpl 8 kpl Paneelikiinnike AL 50 kiskoon musta 48 kpl 48 kpl 48 kpl 48 kpl Päätypaneelin kiinnike Al 50 kiskoon musta 8 kpl 8 kpl 8 kpl 8 kpl Ruuvi 8,0x58/72 T40, 100 kpl pkt 2 pkt pkt Kattokoukku tiilikatolle 64 kpl Kannatuspultti M10x200 mm, puu - 64 kpl - - Kannatuspultin kiinnike - 64 kpl - - Kiinnike saumapeltikattoon kpl - Kattokoukku huopakattoon kpl Paneelin asemointipinni, muovi

16 16 4 VALMIIT AURINKOSÄHKÖPAKETIT Lisäpaneelipaketit järjestelmille Lisäpaneelipaketti monikide * * * * * * * * kuviopelti /profiilipelti ASTRONERGY CHSM6610P 275Wp EASYRAIL ALU.PROF.KISKO3,1M EASY RAIL JATKOSARJA 2 KPL VÄLIKIINNIKE EASYRAIL 1 KPL EASYRAIL TIILIKATON KIINNIKE - - EASYRAIL TIILIKUVIOKATTO KIINNIKE EASYRAIL RIVIKATTO KIINNIKE EASYRAIL HUOPA-/PROFIILIPELTI KIINNIKE Lisäpaneelipaketti yksikide * * * * * * * * kuviopelti /profiilipelti ASTRONERGY CHSM6610MBL300Wp EASYRAIL ALU.PROF.KISKO3,1M EASY RAIL JATKOSARJA 2 KPL VÄLIKIINNIKE EASYRAIL MUSTA 1 KPL EASYRAIL TIILIKATON KIINNIKE - - EASYRAIL TIILIKUVIOKATTO KIINNIKE EASYRAIL RIVIKATTO KIINNIKE EASYRAIL HUOPA-/PROFIILIPELTI KIINNIKE - - -

17 17 4 VALMIIT AURINKOSÄHKÖPAKETIT Lisäpaneelipaketit järjestelmille Lisäpaneelipaketti monikide * * * * * * * * Muotopelti /profiilipelti ASTRONERGY CHSM6610P 275Wp AL 50 ASENNUSKISKO L3083MM AL 50 ASENNUSKISKON JATKO PANEELIKIINNIKE AL50KISKOON KATTOKOUKKU TIILIKATOLLE 4 kpl - - KANNATUSPULTIN KIINNIKE - 4 kpl - - KIINNIKE SAUMAPELTIKATTOON kpl - KATTOKOUKKU HUOPAKATTO kpl Lisäpaneelipaketti yksikide * * * * * * * * Muotopelti /profiilipelti ASTRONERGY CHSM6610MBL300Wp AL 50 ASENNUSKISKO L3083MM AL 50 ASENNUSKISKON JATKO PANEELIKIINNIKE MUSTA KATTOKOUKKU TIILIKATOLLE 4 kpl KANNATUSPULTTI M10X200 PUU - 4 kpl - - KANNATUSPULTIN KIINNIKE - 4 kpl - - KIINNIKE SAUMAPELTIKATTOON kpl - KATTOKOUKKU HUOPAKATTO kpl

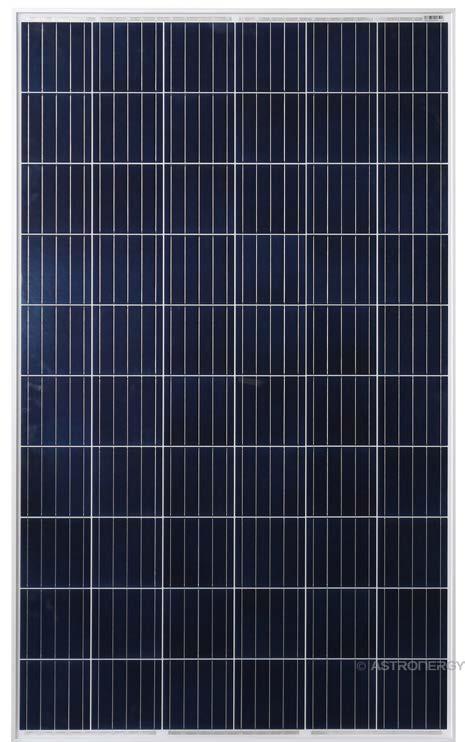

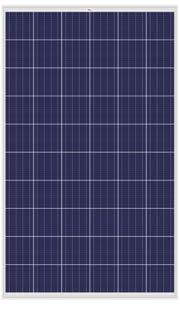

18 18 5 AURINKOPANEELIT Astro Halo CHSM 6610P * * Ominaisuudet STC* Huipputeho (P max ) Maksimitehon jännite (V mpp ) Maksimitehon virta (I mpp ) Avoimen piirin jännite (V oc ) Oikosulkuvirta (I sc ) 275 Wp 31,12 V 8,85 A 38,45 V 9,52 A Hyötysuhde 16,9 % Mekaaniset tiedot Kennojen lukumäärä Paneelin mitat (p x l x s) Paino Lasi Taustalevy Kehys Kytkentäkotelo Kaapelit Liitin 60 kennoa 1648 x 990 x 35 mm 18,3 kg 3,2 mm Valkoinen Hopeanvärinen anodisoitu alumiiniseos IP67 DC-kaapeli 4 mm², 900 m MC4-yhteensopiva Lämpötilaluokitukset Sininen monikidepaneeli Huipputeho 275 W Kennon nimellinen toimintalämpötila (NOCT) P max lämpötilakerroin V oc :n lämpötilakerroin I sc :n lämpötilakerroin Maksimiluokitukset Järjestelmän maksimijännite Maks. sarjasulakekoko Mekaaninen kuorma Tuulikuorma 43 C (±2 K) -0,407 %/K -0,310 %/K -0,049 %/K 1000 V DC (IEC) 1500 V DC (UL) 15 A 6000 Pa 2400 Pa Takuu 10 vuoden tuotetakuu 25 vuoden lineaarinen tehotakuu

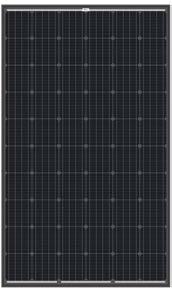

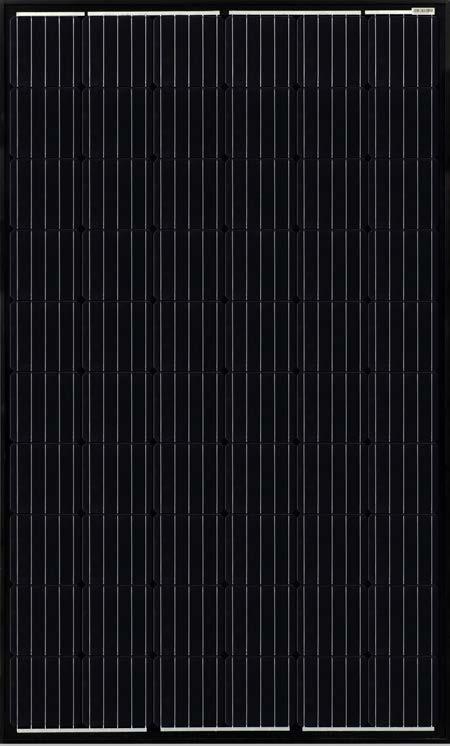

19 19 5 AURINKOPANEELIT Astro Halo CHSM 6610M (BL) * * Ominaisuudet STC* Huipputeho (P max ) Maksimitehon jännite (V mpp ) Maksimitehon virta (I mpp ) Avoimen piirin jännite (V oc ) Oikosulkuvirta (I sc ) 300 Wp 32,59 V 9,21 A 39,9 V 9,68 A Hyötysuhde 18,4 % Mekaaniset tiedot Kennojen lukumäärä Paneelin mitat (p x l x s) Paino Lasi Taustalevy Kehys Kytkentäkotelo Kaapelit Liitin 60 kennoa 1648 x 990 x 35 mm 18,3 kg 3,2 mm Musta Musta anodisoitu alumiiniseos IP67 DC-kaapeli 4 mm², 900 m MC4-yhteensopiva Lämpötilaluokitukset Musta yksikidepaneeli Huipputeho 300 W Kennon nimellinen toimintalämpötila (NOCT) P max lämpötilakerroin V oc :n lämpötilakerroin I sc :n lämpötilakerroin Maksimiluokitukset Järjestelmän maksimijännite Maks. sarjasulakekoko Mekaaninen kuorma 46 C (±2 K) -0,38 %/K -0,284 %/K -0,042 %/K 1000 V DC 15 A 6000 Pa Tehontuoton toleranssi 0/+5 W Takuu 10 vuoden tuotetakuu 25 vuoden lineaarinen tehotakuu

20 20 6 INVERTTERIT Uno 2.0 / 3.0 / 3.6 / * * * * * * * * Uno 2.0-TL-OUTD-S Uno 3.0-TL-OUTD-S Uno 3.6-TL-OUTD-S Uno 4.2-TL-OUTD-S Uno 2.0 / 3.0 / 3.6 / 4.2 invertteri DC-katkaisijalla Sisääntulopuoli Maksimi DC-sisääntulojännite (V max ) 600 V 600 V 850 V 850 V Maksimi DC-sisääntulovirta (I dcmax ) 12,5 A 16,0 A 12,5 A 12,5 A Ilmoitettu DC-sisääntuloteho (P dcr ) W W W W MPPT lukumäärä DC-sisääntulo parien määrä DC-liittimien tyyppi MC4 MC4 MC4 MC4 DC-katkaisijan arvo 600 V, 25 A 600 V, 25 A 1000 V, 16 A 1000 V, 16 A Ulostulopuoli Vaiheluokka yksivaiheinen yksivaiheinen yksivaiheinen yksivaiheinen Maksimi AC-ulostuloteho W W W W Ilmoitettu AC-verkkojännite 230 V 230 V 230 V 230 V Maksimi AC-ulostulovirta 10,0 A 15,0 A 16,0 A 20,0 A Oikosulkuvirran kontribuutio 12,0 A 17,0 A 18,0 A 22,0 A Ilmoitettu ulostulotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Operoinnin suoritusteho Maksimi hyötysuhde 97,3 % 97,3 % 98,4 % 98,4 % Painotettu hyötysuhde (EURO/CEC) 96,0 % / - 96,0 % / - 97,5% / - 97,5% / - Valmiustilan virrankulutus < 0,1 W < 0,1 W < 0,1 W < 0,1 W Kommunikointi Langaton paikallismonitorointi VSN 300 WiFi-kortilla (Lisävaruste: sähkönumero ) Etämonitorointi Käyttöliittymä VSN 300 WiFi-kortilla (lisävaruste), VSN 700 tiedonkeräimellä (lisävaruste) kaksirivinen LCD-näyttö Fyysiset tiedot IP-luokka IP 65 Jäähdytys Ulkomitat (K x L x S) Paino Kiinnitys ilmajäähdytteinen 618 x 352 x 222 mm 17,5 kg seinäkiinnitys

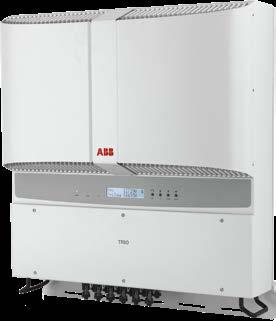

21 21 6 INVERTTERIT Trio 5.8 / 7.5 / * * * * * * Trio 5.8 TL-OUTD-S Trio 7.5 TL-OUTD-S Trio 8.5 TL-OUTD-S Trio 5.8 / 7.5 / 8.5 invertteri DC-katkaisijalla Sisääntulopuoli Maksimi DC-sisääntulojännite (V max ) V V V Maksimi DC-sisääntulovirta (I dcmax ) jokaiselle MPPT:lle (P MPPTmax ) 18,9 A 30,0 A / 15,0 A 30,0 A / 15,0 A Ilmoitettu DC-sisääntuloteho (P dcr ) W W W MPPT lukumäärä DC-sisääntulo parien määrä DC-liittimien tyyppi WM4 WM4 WM4 DC-katkaisijan arvo 1000 V, 13 A 1000 V, 23 A 1000 V, 23 A Ulostulopuoli Vaiheluokka kolmivaiheinen kolmivaiheinen kolmivaiheinen Maksimi AC-ulostuloteho W W W Ilmoitettu AC-verkkojännite 400 V 400 V 400 V Maksimi AC-ulostulovirta 10,0 A 12,5 A 14,5 A Oikosulkuvirran kontribuutio 12,0 A 14,5 A 16,5 A Ilmoitettu ulostulotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Operoinnin suoritusteho Maksimi hyötysuhde 98,0 % 98,0 % 98,0 % Painotettu hyötysuhde (EURO/CEC) 97,4 % / - 97,5 % / - 97,5 % / - Valmiustilan virrankulutus < 3 W < 3 W < 3 W Kommunikointi Langaton paikallismonitorointi VSN 300 WiFi kortilla (lisävaruste: sähkönumero ) Etämonitorointi Käyttöliittymä VSN 300 WiFi kortilla (lisävaruste), VSN 700 tiedonkeräimellä (lisävaruste) grafiikkanäyttö Fyysiset tiedot IP-luokka IP 65 Jäähdytys Ulkomitat (K x L x S) ilmajäähdytteinen 641 x 429 x 220 mm Paino 25,0 kg 28,0 kg 28,0 kg Kiinnitys seinäkiinnitys

22 22 6 INVERTTERIT PVI 10.0 / * * PVI 10.0-TL-OUTD-FS * * PVI 12.5-TL-OUTD-FS PVI 10.0 / 12.5 invertteri DC-kytkimellä ja DC-sulakkeilla Sisääntulopuoli Maksimi DC-sisääntulojännite (V max ) 900 V 900 V Maksimi DC-sisääntulovirta (I dcmax ) jokaiselle MPPT:lle (P MPPTmax ) 34,0 / 17,0 A 36,0 A / 18,0 A Ilmoitettu DC-sisääntuloteho (P dcr ) W W MPPT lukumäärä 2 2 DC-sisääntulo parien määrä DC-liittimien tyyppi MC4 MC4 DC-katkaisijan arvo 1000 V, 25 A 1000 V, 25 A Sulakkeiden arvo 15 A / 1000 V 15 A / 1000 V Ulostulopuoli Vaiheluokka kolmivaiheinen kolmivaiheinen Ilmoitettu AC-ulostuloteho W W Ilmoitettu AC-verkkojännite 400 V 400 V Maksimi AC-ulostulovirta 16,6 A 20,0 A Oikosulkuvirran kontribuutio 19,0 A 22,0 A Ilmoitettu ulostulotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz Operoinnin suoritusteho Maksimi hyötysuhde 97,8 % 97,8 % Painotettu hyötysuhde (EURO/CEC) 97,1 % / - 97,2 % / - Valmiustilan virrankulutus < 1 W < 1 W Kommunikointi Langaton paikallismonitorointi VSN 300 WiFi kortilla (Lisävaruste: sähkönumero ) Etämonitorointi Käyttöliittymä VSN 300 WiFi kortilla (lisävaruste), VSN 700 tiedonkeräimellä (lisävaruste) kaksirivinen LCD-näyttö Fyysiset tiedot IP-luokka IP 65 Jäähdytys Ulkomitat (K x L x S) Paino Kiinnitys ilmajäähdytteinen 716 x 645 x 224 mm < 41,0 kg seinäkiinnitys

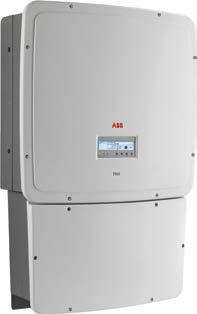

23 23 6 INVERTTERIT Trio 20.0 / * * Trio 20.0-TL-OUTD-S2X * * Trio 27.6-TL-OUTD-S2X Trio 20.0 / 27.6 invertteri DC- ja AC kytkimillä, DC-sulakkeilla sekä DC-ylijännitesuojilla Sisääntulopuoli Maksimi DC-sisääntulojännite (V max ) V V Maksimi DC-sisääntulovirta (I dcmax ) jokaiselle MPPT:lle (P MPPTmax ) 50,0 / 25,0 A 64,0 A / 32,0 A Ilmoitettu DC-sisääntuloteho (P dcr ) W W MPPT lukumäärä 2 2 DC-sisääntulo parien määrä DC-liittimien tyyppi WM4 WM4 DC-katkaisijan arvo 40 A / 1000 V 40 A / 1000 V Sulakkeiden arvo 15 A / 1000 V 15 A / 1000 V Ulostulopuoli Vaiheluokka kolmivaiheinen kolmivaiheinen Ilmoitettu AC-ulostuloteho W W Ilmoitettu AC-verkkojännite 400 V 400 V Maksimi AC-ulostulovirta 33,0 A 45,0 A Oikosulkuvirran kontribuutio 35,0 A 46,0 A Ilmoitettu ulostulotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz Operoinnin suoritusteho Maksimi hyötysuhde 98,2 % 98,2 % Painotettu hyötysuhde (EURO/CEC) 98,0 % / - 98,0 % / - Valmiustilan virrankulutus < 0,6 W < 0,6 W Kommunikointi Langaton paikallismonitorointi VSN 300 WiFi kortilla (Lisävaruste: sähkönumero ) Etämonitorointi Käyttöliittymä VSN 300 WiFi kortilla (lisävaruste), VSN 700 tiedonkeräimellä (lisävaruste) graafinen näyttö Fyysiset tiedot IP-luokka IP 65 Jäähdytys Ulkomitat (K x L x S) ilmajäähdytteinen 1061 x 702 x 292 mm Paino < 70,0 kg < 75,0 kg Kiinnitys seinäkiinnitys

24 24 6 INVERTTERIT Galvo 1.5 / * * * * Galvo Galvo 2.-1 Sisääntulopuoli Maksimi DC-sisääntulovirta (I dc max ) 13,3 A 17,8 A Minimi sisääntulojännite (U dc min ) 120 V 120 V Syötön käynnistymisjännite (U dc start ) 140 V 140 V Ilmoitettu DC-sisääntulojännite (U dc,r ) 260 V 260 V Maksimi DC-sisääntulojännite (U dc max ) 420 V 420 V MPP jännitealue (U mpp min - U mpp max ) V V Paneeliston maksimiteho (P dc max ) 3,0 kwp 4,0 kwp MPPT lukumäärä 1 1 DC-sisääntulo parien määrä 3 3 DC-liittimien tyyppi ruuviterminaali ruuviterminaali DC-katkaisija Kyllä Kyllä Ulostulopuoli Vaiheluokka yksivaiheinen yksivaiheinen Ilmoitettu AC-ulostuloteho (P ac,r ) W W Maksimi AC-teho VA VA Ilmoitettu AC-verkkojännite 230 V 230 V Ilmotettu AC-ulostulovirta (I ac nom ) 6,5 A 8,7 A Ilmoitettu ulostulotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz Operoinnin suoritusteho Maksimi hyötysuhde 95,9 % 96,0 % Painotettu hyötysuhde (EURO/CEC) 94,5 % 94,9 % Valmiustilan virrankulutus < 1 W < 1 W Kommunikointi Datakeräin ja web-palvelin sisältyy Fyysiset tiedot IP-luokka IP 65 Jäähdytys Ulkomitat (K x L x S) ilmajäähdytteinen 645 x 431 x 204 mm Paino 16,4 kg 16,4 kg

25 25 6 INVERTTERIT Galvo 2.5 / 3.0 / * * * * * * Galvo Galvo Galvo Sisääntulopuoli Maksimi DC-sisääntulovirta (I dc max ) 16,6 A 19,8 A 20,7 A Minimi sisääntulojännite (U dc min ) 165 V 165 V 165 V Syötön käynnistymisjännite (U dc start ) 185 V 185 V 185 V Ilmoitettu DC-sisääntulojännite (U dc,r ) 330 V 330 V 330 V Maksimi DC-sisääntulojännite (U dc max ) 550 V 550 V 550 V MPP jännitealue (U mpp min - U mpp max ) V V V Paneeliston maksimiteho (P dc max ) 5,0 kwp 6,0 kwp 6,2 kwp MPPT lukumäärä DC-sisääntulo parien määrä DC-liittimien tyyppi ruuviterminaali ruuviterminaali ruuviterminaali DC-katkaisija Kyllä Kyllä Kyllä Ulostulopuoli Vaiheluokka yksivaiheinen yksivaiheinen yksivaiheinen Ilmoitettu AC-ulostuloteho (P ac,r ) W W W Maksimi AC-teho VA VA VA Ilmoitettu AC-verkkojännite 230 V 230 V 230 V Ilmotettu AC-ulostulovirta (I ac nom ) 10,9 A 13,0 A 13,5 A Ilmoitettu ulostulotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Operoinnin suoritusteho Maksimi hyötysuhde 96,1 % Painotettu hyötysuhde (EURO/CEC) 95,2 % 95,4 % 95,4 % Valmiustilan virrankulutus < 1 W < 1 W < 1 W Kommunikointi Datakeräin ja web-palvelin sisältyy Fyysiset tiedot IP-luokka Jäähdytys Ulkomitat (K x L x S) IP65 ilmajäähdytteinen 645 x 431 x 204 mm Paino 16,8 kg 16,8 kg 16,8 kg

26 26 6 INVERTTERIT Symo 3.0 / 3.7 / * * * * * * * * Symo S Symo S Symo S Symo M Sisääntulopuoli Maksimi DC-sisääntulovirta (I dc max ) 16,0 A 16,0 A 16,0 A 16,0 A / 16,0 A Minimi sisääntulojännite (U dc min ) 150 V 150 V 150 V 150 V Syötön käynnistymisjännite (U dc start ) 200 V 200 V 200 V 200 V Ilmoitettu DC-sisääntulojännite (U dc,r ) 595 V 595 V 595 V 595 V Maksimi DC-sisääntulojännite (U dc max ) V V V V MPP jännitealue (U mpp min - U mpp max ) V V V V Paneeliston maksimiteho (P dc max ) 6,0 kwp 7,4 kwp 9,0 kwp 6,0 kwp MPPT lukumäärä DC-sisääntulo parien määrä DC-liittimien tyyppi ruuviterminaali ruuviterminaali ruuviterminaali ruuviterminaali DC-katkaisija kyllä kyllä kyllä kyllä Ulostulopuoli Vaiheluokka kolmivaiheinen kolmivaiheinen kolmivaiheinen kolmivaiheinen Ilmoitettu AC-ulostuloteho (P ac,r ) W W W 300 W Maksimi AC-teho VA VA VA VA Ilmoitettu AC-verkkojännite 400 V 400 V 400 V 400 V Ilmotettu AC-ulostulovirta (I ac nom ) 4,3 A 5,3 A 6,5 A 4,3 A Ilmoitettu ulostulotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Operoinnin suoritusteho Maksimi hyötysuhde 98,0 % 98,0 % 98,0 % 98,0 % Painotettu hyötysuhde (EURO/CEC) 96,2 % 96,7 % 97,0 % 96,5 % Valmiustilan virrankulutus < 1 W < 1 W < 1 W < 1 W Kommunikointi Datakeräin ja web-palvelin sisältyy Fyysiset tiedot IP-luokka IP 65 Jäähdytys Ulkomitat (K x L x S) ilmajäähdytteinen 645 x 431 x 204 mm Paino 16,0 kg 16,0 kg 16,0 kg 19,9 kg

27 27 6 INVERTTERIT Symo 5.0 / 6.0 / 7.0 / * * * * * * * * Symo M Symo M Symo M Symo M Sisääntulopuoli Maksimi DC-sisääntulovirta (I dc max ) 16,0 A / 16,0 A 16,0 A / 16,0 A 16,0 A / 16,0 A 16,0 A / 16,0 A Minimi sisääntulojännite (U dc min ) 150 V 150 V 150 V 150 V Syötön käynnistymisjännite (U dc start ) 200 V 200 V 200 V 200 V Ilmoitettu DC-sisääntulojännite (U dc,r ) 595 V 595 V 595 V 595 V Maksimi DC-sisääntulojännite (U dc max ) V V V V MPP jännitealue (U mpp min - U mpp max ) V V V V Paneeliston maksimiteho (P dc max ) 10,0 kwp 12,0 kwp 14,0 kwp 16,4 kwp MPPT lukumäärä DC-sisääntulo parien määrä DC-liittimien tyyppi ruuviterminaali ruuviterminaali ruuviterminaali ruuviterminaali DC-katkaisija kyllä kyllä kyllä kyllä Ulostulopuoli Vaiheluokka kolmivaiheinen kolmivaiheinen kolmivaiheinen kolmivaiheinen Ilmoitettu AC-ulostuloteho (P ac,r ) W W W W Maksimi AC-teho W W W W Ilmoitettu AC-verkkojännite 400 V 400 V 400 V 400 V Ilmotettu AC-ulostulovirta (I ac nom ) 7,2 A 8,7 A 10,1 A 11,8 A Ilmoitettu ulostulotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Operoinnin suoritusteho Maksimi hyötysuhde 98,0 % 98,0 % 98,0 % 98,0 % Painotettu hyötysuhde (EURO/CEC) 97,3 % 97,5 % 97,6 % 97,7 % Valmiustilan virrankulutus < 1 W < 1 W < 1 W < 1 W Kommunikointi Datakeräin ja web-palvelin sisältyy Fyysiset tiedot IP-luokka IP 65 Jäähdytys Ulkomitat (K x L x S) ilmajäähdytteinen 645 x 431 x 204 mm Paino 19,9 kg 19,9 kg 21,9 kg 21,9 kg

28 28 6 INVERTTERIT Symo 10.0 / 12.5 / 15.0 / * * * * * * * * Symo M Symo M Symo M Symo M Sisääntulopuoli Maksimi DC-sisääntulovirta (I dc max ) 27,0 A / 16,5 A1) 27,0 A / 16,5 A 33,0 A / 27,0 A 33,0 A / 27,0 A Minimi sisääntulojännite (U dc min ) 200 V 200 V 200 V 200 V Syötön käynnistymisjännite (U dc start ) 200 V 200 V 200 V 200 V Ilmoitettu DC-sisääntulojännite (U dc,r ) 600 V 600 V 600 V 600 V Maksimi DC-sisääntulojännite (U dc max ) V V V V MPP jännitealue (U mpp min - U mpp max ) V V V V Paneeliston maksimiteho (P dc max ) 15,0 kwp 18,8 kwp 22,5 kwp 30,0 kwp MPPT lukumäärä DC-sisääntulo parien määrä DC-liittimien tyyppi ruuviterminaali ruuviterminaali ruuviterminaali ruuviterminaali DC-katkaisija kyllä kyllä kyllä kyllä 1)14.0 A jännitteet < 420 V Ulostulopuoli Vaiheluokka kolmivaiheinen kolmivaiheinen kolmivaiheinen kolmivaiheinen Ilmoitettu AC-ulostuloteho (P ac,r ) W W W W Maksimi AC-teho W W W W Ilmoitettu AC-verkkojännite 400 V 400 V 400 V 400 V Ilmotettu AC-ulostulovirta (I ac nom ) 14,4 A 18,0 A 21,7 A 28,9 A Ilmoitettu ulostulotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Operoinnin suoritusteho Maksimi hyötysuhde 98,0 % 98,0 % 98,0 % Painotettu hyötysuhde (EURO/CEC) 97,4 % 97,6 % 97,8 % 97,9 % Valmiustilan virrankulutus < 1 W < 1 W < 1 W < 1 W Kommunikointi Datakeräin ja web-palvelin sisältyy Fyysiset tiedot IP-luokka IP 65 Jäähdytys ilmajäähdytteinen Ulkomitat (K x L x S) 645 x 431 x 204 mm 725 x 510 x 225 mm Paino 34,8 kg 34,8 kg 43,4 kg 43,4 kg

29 29 6 INVERTTERIT Eco 25.0 / * * Eco S * * Eco S Sisääntulopuoli Maksimi DC-sisääntulovirta (I dc max ) 44,2 A 47,7 A Minimi sisääntulojännite (U dc min ) 580 V 580 V Syötön käynnistymisjännite (U dc start ) 650 V 650 V Ilmoitettu DC-sisääntulojännite (U dc,r ) 580 V 580 V Maksimi DC-sisääntulojännite (U dc max ) V V MPP jännitealue (U mpp min - U mpp max ) V V Paneeliston maksimiteho (P dc max ) 37,8 kwp 37,8 kwp MPPT lukumäärä 1 1 DC-sisääntulo parien määrä 6 6 DC-liittimien tyyppi ruuviterminaali ruuviterminaali DC-katkaisija kyllä kyllä Ulostulopuoli Vaiheluokka kolmivaiheinen kolmivaiheinen Ilmoitettu AC-ulostuloteho (P ac,r ) W W Maksimi AC-teho W W Ilmoitettu AC-verkkojännite 400 V 400 V Ilmotettu AC-ulostulovirta (I ac nom ) 37,9 A / 36,2 A 40,9 A / 39,1 A Ilmoitettu ulostulotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz Operoinnin suoritusteho Maksimi hyötysuhde 98,2 % 98,3 % Painotettu hyötysuhde (EURO/CEC) 98,0 % 98,0 % Valmiustilan virrankulutus < 1 W < 1 W Kommunikointi Datakeräin ja web-palvelin sisältyy Fyysiset tiedot IP-luokka IP 65 Jäähdytys Ulkomitat (K x L x S) Paino ilmajäähdytteinen 725 x 510 x 225 mm 35,7 kg

30 Yksittäiset kiinnitystuotteet

31 31 7 HARJAKATON YKSITTÄISET KIINNITYSTUOTTEET Aurinkopaneelikiinnikkeet * * * * * * * * * * * * * * * * * * * * * * * * Tuotekuvaus Soveltuvuus Easy Rail Asennuskisko 3,1 m alumiini - Easy Rail kuviokiinnikesarja, sis. ruuvit ja tiivisteet kattokiinnitykseen sekä Easy Rail kiskopultit + mutterit asennuskiskon kiinnittämiseen Easy Rail kiinnike, sis. ruuvit kattokiinnitykseen sekä Easy Rail kiskopultit + mutterit asennuskiskon kiinnittämiseen Easy Rail Rivikiinnike, sis. Easy Rail kiskopultit + mutterit asennuskiskon kiinnittämiseen Easy Rail /Profiilipeltikiinnike, sis. ruuvit ja tiivisteet kattokiinnitykseen sekä Easy Rail kiskopultit + mutterit asennuskiskon kiinnittämiseen Easy Rail päätykiinnikesarja 35 mm paneelille, sis. 8 kpl Easy Rail keskikiinnikesarja 35 mm paneelille, sis. 8 kpl Easy Rail päätykiinnikesarja 40 mm paneelille, sis 10 kpl Easy Rail keskikiinnikesarja 40 mm paneelille, sis. 10 kpl kuviopelti, suoraprofiilipelti Easy Rail kiskopultti M8x20, 100 kpl - Easy Rail kiskomutteri M8, 100 kpl - Easy Rail asennuskiskon jatkosarja,

32 32 7 HARJAKATON YKSITTÄISET KIINNITYSTUOTTEET Aurinkopaneelikiinnikkeet * * * * * * * * Tuotekuvaus Soveltuvuus Easy Rail asennuskiskon päätytulpat 4 kpl - Maadoituslevy Easy Rail paneelikiinnikkeelle 50 kpl - Kaapelipidike paneelin reunaan, 4 kaapelille 50 kpl - Asemointipinni paneelille 40 kpl -

33 33 7 HARJAKATON YKSITTÄISET KIINNITYSTUOTTEET ValkPitched Tuotekuvaus Käy Myyntierä * * Side+ -asennuskisko, alumiini, leveys 50 mm, korkeus 50 mm, pituus 3083 mm Aaltopelti * * Side+ -kiskon muovinen päätytulppa Aaltopelti * * Paneelikiinnike Side+ -kiskoon, T30 Torx ruuvi, paneeleiden kehyspaksuus mm, harmaa Aaltopelti * * Päätypaneelikiinnike, paneelirivin ulommaisiksi, T30 Torx, kehyspaksuus mm, harmaa Aaltopelti * * Side+ -kiskon jatkopala, M8x20 suunniskasruuvit Aaltopelti * * Päätypaneelikiinnike, paneelirivin ulommaisiksi, T30 Torx, kehyspaksuus mm, musta Aaltopelti * * Paneelikiinnike Side+ -kiskoon, T30 Torx ruuvi, paneeleiden kehyspaksuus mm, musta Aaltopelti * * Päätypaneelikiinnike 6-8 mm kehyksettömille lasi-lasi paneeleille, T30 Torx, harmaa Aaltopelti * * Paneelikiinnike 6-8 mm kehyksettömille lasi-lasi paneeleille, T30 Torx, harmaa Aaltopelti * * Päätypaneelikiinnike 6-8 mm kehyksettömille lasi-lasi paneeleille, T30 Torx, musta Aaltopelti

34 34 7 HARJAKATON YKSITTÄISET KIINNITYSTUOTTEET ValkPitched Tuotekuvaus Käy Myyntierä * * Paneelikiinnike 6-8 mm kehyksettömille lasi-lasi paneeleille, T30 Torx, musta Aaltopelti * * Kaapelipidike pieni, kaapeleiden kiinnittämiseen Side+ -kiskoon tai paneelin reunaan Aaltopelti 500 kpl/pss * * Kaapelipidike suuri, Side+ -kiskoon Aaltopelti 150 kpl/pss * * Paneelin asemointipinni, helpottamaan paneeleiden asettelua ennen kiinnikkeiden asennusta Aaltopelti 250 kpl/pkt * * Ruuvi 8,0x80/72 T40 Torx, tiili- ja huopakaton kattokoukkujen kanssa käytettäväksi 100 kpl/pkt * * Kattokoukku tiilikatolle * * Kattokoukku huopakatolle * * EPDM-solukuminauha 25 m * * Kiinnike suorasaumaiseen saumapeltikattoon, 3/16" kuusiokoloruuvi * * Kannatuspultti M10x200 puurakenteelle Aaltopelti

35 35 7 HARJAKATON YKSITTÄISET KIINNITYSTUOTTEET ValkPitched Tuotekuvaus Käy Myyntierä * * * * Kannatuspultti M10x250 puurakenteelle Aaltopelti 50 kpl/pkt Kannatuspultti M12x250 puurakenteelle Aaltopelti 50 kpl/pkt * * Kannatuspultti M12x350 puurakenteelle Aaltopelti 50 kpl/pkt * * Kannatuspultti M10x176 teräsrakenteelle Aaltopelti 50 kpl/pkt * * Kannatuspultti M10x201 teräsrakenteelle Aaltopelti 50 kpl/pkt * * Kannatuspultti M10x226 teräsrakenteelle Aaltopelti 50 kpl/pkt * * Kannatuspultti M10x276 teräsrakenteelle Aaltopelti 50 kpl/pkt * * Kannatuspultin kiinnike Side+ -kiskon ja pultin liittämiseksi Aaltopelti * * Poimulevykisko, alumiini, pituus 120 mm, paneeleiden asentamiseen vaakasuuntaisesti. Sisältää EPDM-tiivisteen. Profiilipelti * * Poimulevykisko, alumiini, pituus 120 mm, paneeleiden asentamiseen vaakasuuntaisesti. Ei sisällä EPDM-tiivistettä. Profiilipelti

36 36 7 HARJAKATON YKSITTÄISET KIINNITYSTUOTTEET ValkPitched Tuotekuvaus Käy Myyntierä * * Poimulevykisko, alumiini, pituus 240 mm, kiinnitysreiät k-k mm, paneeleiden asennus pystyyn Profiilipelti * * Poimulevykisko, alumiini, pituus 280 mm, kiinnitysreiät k-k mm, paneeleiden asennus pystyyn Profiilipelti * * Poimulevykisko, alumiini, pituus 320 mm, kiinnitysreiät k-k mm, paneeleiden asennus pystyyn Profiilipelti * * Poimulevykisko, alumiini, pituus 360 mm, kiinnitysreiät k-k mm, paneeleiden asennus pystyyn Profiilipelti * * Poimulevykisko, alumiini, pituus 400 mm, kiinnitysreiät k-k mm, paneeleiden asennus pystyyn Profiilipelti * * Poimulevykisko, alumiini, pituus 440 mm, kiinnitysreiät k-k mm, paneeleiden asennus pystyyn Profiilipelti * * Kumilevy 40x40x1 mm, poimulevykiskojen kanssa käytettäväksi Profiilipelti 100 kpl/pss * * Ohutlevyruuvi, M6x25 mm, ruostumaton teräs, poimulevykiskojen kanssa käytettäväksi Profiilipelti 100 kpl/pkt * * Vetoniitti 6,3x23,4 mm, alumiini, neopreenialuslvey, poimulevykiskojen kanssa käytettäväksi Profiilipelti 100 kpl/pkt

37 37 8 TASAKATON YKSITTÄISET KIINNITYSTUOTTEET ValkPro * * Tuotekuvaus ValkPro+ -takajalka, paneelirivin keskelle, alumiini, sisältää paneelikiinnikkeen Myyntierä * * ValkPro+ -etujalka paneelirivin keskelle, alumiini, sisältää paneelikiinnikkeen * * ValkPro+ -takajalka, paneelirivin reunaan, alumiini, sisältää paneelikiinnikkeen * * ValkPro+ -etujalka paneelirivin reunaan, alumiini, sisältää paneelikiinnikkeen * * Ruuvi M6x20 mm TX kpl/pkt * * Suunnikasruuvi M8x20 mm, sisältää aluslevyn M8 28x3 mm sekä lukkomuttorin M8 100 kpl/pkt * * ValkPro+ -taustalevy, pituus 1725 mm, paneeleille, joiden pituus mm * * ValkPro+ -kumijalka/painoteline, 250x75x90 mm * * ValkPro+ -asennuskisko, pituus 1500 mm, paneelirivien asentamiseen samaan suuntaan * * Päätypaneelikiinnike 6-8 mm kehyksettömille lasi-lasi paneeleille, T30 Torx, musta

38 38 8 TASAKATON YKSITTÄISET KIINNITYSTUOTTEET ValkPro+ Tuotekuvaus Käy Myyntierä * * ValkPro+ -asennuskisko, pituus 2300 mm, itä-länsi asennukseen Aaltopelti * * ValkPro+ -lisäpainoteline, pituus 1732 mm Aaltopelti * * Betoniharkko 20 kg Aaltopelti * * Ruuvi M8x65 mm, ruostumaton teräs Aaltopelti 100 kpl/pkt * * Aluslevy M8 28x3 mm Aaltopelti 400 kpl/pkt * * Kumilaatta 100x100x10 mm Aaltopelti 150 kpl/pkt * * Alunen PVC-katolle painon alle, 500x200 mm, ei reagoin PVC:n kanssa Aaltopelti 100 kpl/pkt * * Alunen PVC-katolle kumijalan/painotelineen alle, 250x75 mm, ei reagoin PVC:n kanssa Aaltopelti 50 kpl/pkt * * Muovinen kohdistusavain ValkPro+ -kiskojen asennusta helpottamaan Aaltopelti

39 39 9 KAAPELIT JA MUUT TARVIKKEET DC-kaapelit, DC-liittimet, työkalut DC-kaapelit Tuotekuvaus * * Asennusjohto-HF aurinkosähköjärjestelmiin sisä/ulkoasennukseen, 1x6, musta * * Asennusjohto-HF aurinkosähköjärjestelmiin sisä/ulkoasennukseen, 1x6, punainen DC-liittimet Tuotekuvaus * * Multi-Contact MC4 naarasliitin PV-järjestelmiin, 4-6 mm * * Multi-Contact MC4 urosliitin PV-järjestelmiin, 4-6 mm * * PV-Stick set, sisältää uros- ja naarasliitin parin, liittimen asennus ei vaadi erikoistyökaluja Työkalut Tuotekuvaus * * Puristuspihdit erillisille puristusmatriiseille * * Puristusmatriisi MC4-liittimille

40 40 9 KAAPELIT JA MUUT TARVIKKEET Turvakytkimet Aurinkosähköjärjestelmille AC-turvakytkimet * * Nimi NSD316DV 3x16A 500V 7,5kW IP54 Tuotekuvaus Turvakytkin vedonpoistimilla ja kalvoläpivienneillä. Sivusta väännettävä 3-napainen, 16A, 500V, 7,5kW, IP54. Valmistettu polykarbonaatista. Väri valkoinen * * KUM 325U 3x25A/11kW/400V IP66 KUM 325U Murtoaihiot 2kpl M20/M25 päädyissä ja M20 pohjassa, lukittava väännin, itsesammuva materiaali, hyvä UV-säteilyn kesto ja hyvä suoja useita kemikaaleja vastaan Mitat mm: L96xK130xS * * KUM 332U 3x32A/15kW/400V IP66 KUM 332U Murtoaihiot 2kpl M25/M32 + M16 päädyissä ja M25 pohjassa, lukittava väännin, itsesammuva materiaali, hyvä UV-säteilyn kesto ja hyvä suoja useita kemikaaleja vastaan. Mitat mm: L144xK190xS * * DCM 432, DC, 4x32A, 1500V, IP66 KUM 363U Murtoaihiot 2kpl M25/M32 + M16 päädyissä ja M25 pohjassa, lukittava väännin, itsesammuva materiaali, hyvä UV-säteilyn kesto ja hyvä suoja useita kemikaaleja vastaan. Mitat mm: L144xK190xS131 (U3) DC-turvakytkimet * * Nimi DCM 416, DC, 4x16A, 1500V,IP66 Tuotekuvaus Turvakytkin jossa 4xM20/M25 aihiota holkkitiivisteille. Edestä väännettävä 4-nap. 16A, 1500V, DC-kytkin, IP66. Valmistettu polykarbonaatista * * DCM 425, DC, 4x25A, 1500V,IP66 Turvakytkin jossa 4xM20/M25 aihiota holkkitiivisteille. Edestä väännettävä 4-nap. 25A, 1500V, DC-kytkin, IP66. Valmistettu polykarbonaatista * * DCM 432, DC, 4x32A, 1500V,IP66 Turvakytkin jossa 4xM20/M25 aihiota holkkitiivisteille. Edestä väännettävä 4-nap. 32A, 1500V, DC-kytkin, IP66. Valmistettu polykarbonaatista.

41 41 9 KAAPELIT JA MUUT TARVIKKEET DC-ylijännitesuojat aurinkosähköjärjestelmiin * * Nimi V-PV-T Tuotekuvaus Salama- ja ylijännitesuoja T1+T2 aurinkosähköjärjestelmiin, 1000VDC max., Suojaa invertterin tasajännitetulon * * V-PV-T FS Salama- ja ylijännitesuoja T1+T2 aurinkosähköjärjestelmiin, 1000VDC max., Suojaa invertterin tasajännitetulon, kaukohälytinkosketintieto * * V-PV-T Salama- ja ylijännitesuoja T1+T2 aurinkosähköjärjestelmiin, 1500VDC max., Suojaa invertterin tasajännitetulon * * V-PV-T FS Salama- ja ylijännitesuoja T1+T2 aurinkosähköjärjestelmiin, 1500VDC max., Suojaa invertterin tasajännitetulon, kaukohälytinkosketintieto * * V Salama- ja ylijännitesuoja T1+T2, karkea- ja välisuoja pää- ja mittauskeskuksiin, vaihejännite 280 VAC max. Suojaa invertterin vaihtojännitelähdön ja lisäksi asiakkaan muun keskukseen liittyvän syöttöverkon salama- ja ylijännitevaurioilta max. n.10-20m kaapelivetoetäisyyksillä olevissa ryhmäjohdoissa * * V20-3+NPE-280 Ylijännitesuoja T2, välisuoja ryhmä- ja jakokeskuksiin, vaihejännite 280 VAC max., Suojaa invertterin vaihtojännitelähdön ja lisäksi asiakkaan muun keskukseen liittyvän syöttöverkon ylijännitevaurioilta yli n.10-20m kaapelivetoetäisyyksillä pää- ja mittauskeskuksista olevissa ryhmä- ja jakokeskuksissa ja niiden ryhmäjohdoissa * * V-PV-T Ylijännitesuoja T2 aurinkosähköjärjestelmiin, 1500VDC max., Suojaa invertterin tasajännitetulon * * V-PV-T FS Ylijännitesuoja T2 aurinkosähköjärjestelmiin, 1500VDC max., Suojaa invertterin tasajännitetulon, kaukohälytinkosketintieto

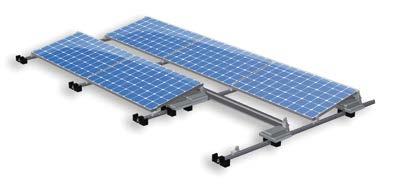

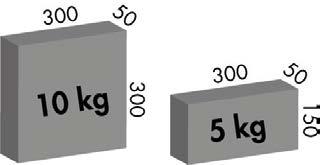

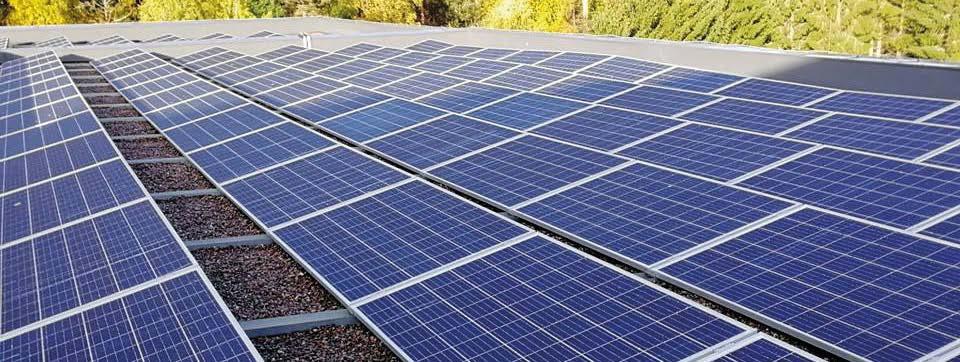

42 42 ALFA PAINOTETTAVA TASAKATTORATKAISU The Finnish Quality Nordic s lar partner Nopeasti asennettava ALFA Vähän komponentteja Toimitetaan esikasattuna Muunneltava CLICK! Erittäin nopeat Eas Rail pikakiinnikkeet Painotus edullisilla ja helposti saatavilla olevilla vakiokoon pihalaatoilla: Modulaarinen rakenne Layout-muutokset mahdollisia Laajentaminen tai järjestelmän purkaminen ja siirtäminen onnistuvat. Helppo ja nopea ladonta painopidikkeisiin. Turvallinen ja vakaa Ei läpivientejä katteeseen Tuulikuormien laskenta projektikohtaisesti Alhainen tuulikuormitus kaikkiin suuntiin sidotulla paneelikentällä ja tuulensuojapelleillä. Katon pintapaine on alhainen leveiden alapalkkien ansiosta. Toimitukseen kuuluvat kumimatot suojaavat bitumikaton pintaa. Paneelien rasitus on minimoitu: Paneelit ovat tuettuna koko lyhyen sivun matkalta. Erittäin kestävä Mitoitettu kestämään Pohjoismaiset tuuli- ja lumikuormat. Pitkäikäinen Erikoissinkkipinnoitettu teräs, alumiini ja ruostumaton teräs. Korroosioluokitus C5; ankarimpiin olosuhteisiin soveltuva Kiinnityksen edelläkävijä U U K TA 30 AURINKOPANEELIEN KIINNITYS V U O T T A

43 43 ALFA PAINOTETTAVA TASAKATTORATKAISU The Finnish Quality Nordic s lar partner ALFA KATTOJALAT + Eas Rail PANEELIKIINNIKKEET Alfa kattojalka Alfa single kattojalka Easy Rail Paneelin päätykiinnikesarja Easy Rail Paneelin keskikiinnikesarja Tuotekoodi Sähkönro Tietoa kpl 35 mm paneelille 8 kpl 40 mm paneelille 10 kpl 35 mm paneelille 10 kpl 40 mm paneelille ALFA TARVIKKEET Alfa jatkosarja Alfa tuulensuoja painopidikkeellä Alfa tuulensuoja Alfa suojamatto bitumikatteille Alfa suojamatto PVC-katteille Tuotekoodi Sähkönro Tietoa Sis. 8 x M6x16 Taptite Kouru painoille, max 5 laattaa/50 kg Laattapainot tai kiinnitys 4 x M6x16 Taptite. Pohjassa rei itys vedenpoistoa varten Kiinnitys 4 x M6x16 Taptite 140 x 300 mm 4 kpl/alfa kattojalka, Tarve / Alfa single kattojalka 140 x 300 mm 4 kpl/alfa kattojalka, Tarve / Alfa single kattojalka LISÄVARUSTEET UP - Kiinnitys bitumikatteille Maadoituslevy Kaapelipidike UP kiinnityslevy Bitumikermi- eli huopapala Kiinnitystarvikesarja Tuotekoodi Sähkönro Tietoa 50 kpl 50 kpl 4 kaapelille 400 x 400 mm 700 x 700 mm 10 kpl Kiinnityksen edelläkävijä

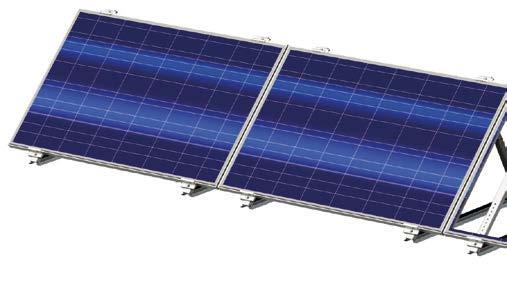

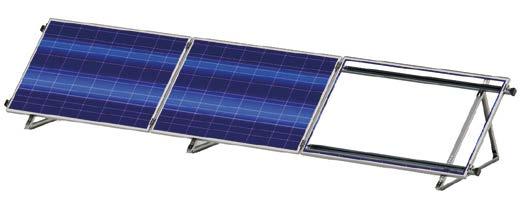

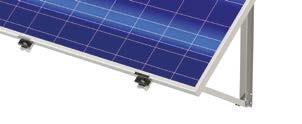

44 44 SMART MARKKINOIDEN MONIPUOLISIN KALLISTETTAVA ASENNUSKOLMIO The Finnish Quality Nordic s lar partner SMART muuntuu kohteen tarpeisiin Smart asennuskolmiolla hyödynnät tasakaton, saumakaton lisäkallistuksen, maakenttien ja seinäpinnan tuottamaan puhdasta energiaa Säädettävä kallistus kohteen mukaan Laajat käyttömahdollisuudet Tasakatolle ja maakentälle Kelluva asennus painoilla tai kiinnitiämällä rakenteisiin Konesaumakatoille Kun tarvitaan lisäkallistusta energiatuoton maksimointiin Seinälle Valjasta myös rakennuksen seinän pinta-ala tuottamaan SMART asennuskolmiot, /paneeli SMART asennuskolmio seinäasennukseen Erittäin kestävä, turvallinen ja vakaa SMART asennuskolmio + Eas Rail -profi ilikisko Asennuskolmioiden väli jopa 1,6 m Mitoitettu kestämään Pohjoismaiset tuuli- ja lumikuormat. CLICK! Erittäin nopeat Eas Rail pikakiinnikkeet Pitkäikäiset materiaalit Erikoissinkkipinnoitettu teräs, alumiini ja ruostumaton teräs. Kiinnityksen edelläkävijä TA K U U 30 AURINKOPANEELIEN KIINNITYS V U O T T A

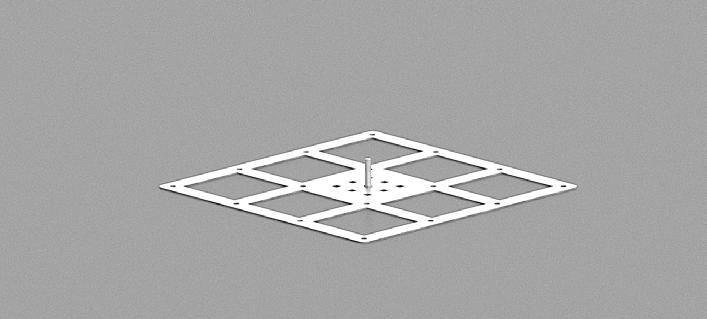

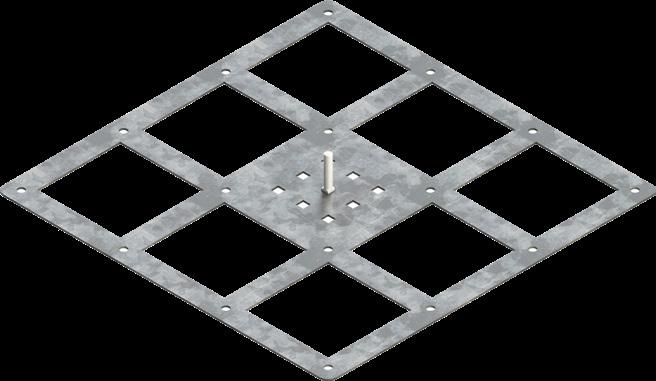

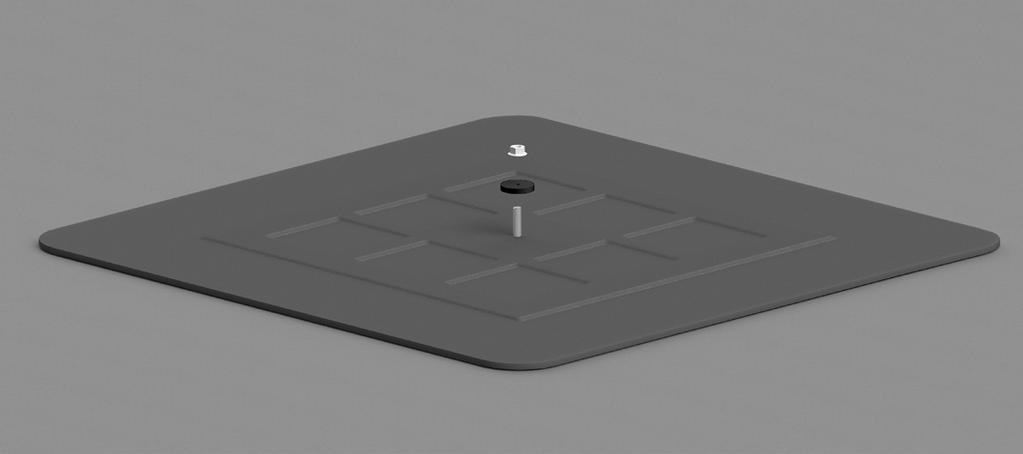

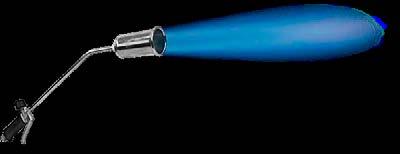

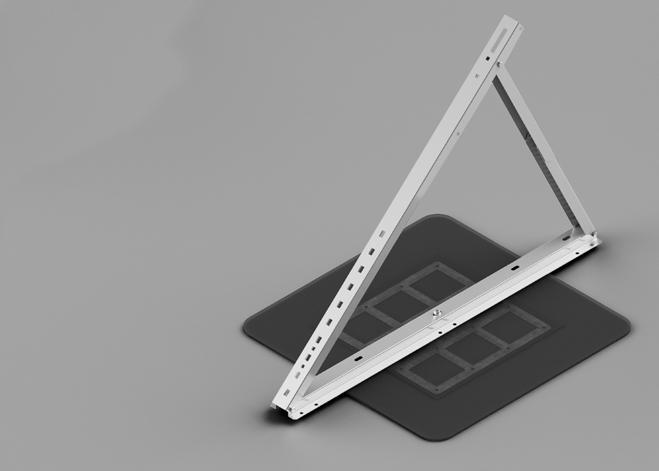

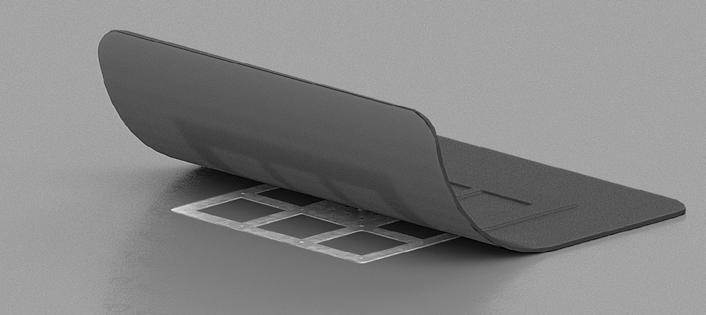

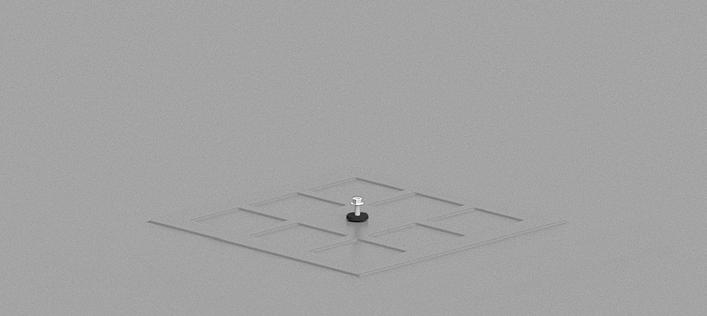

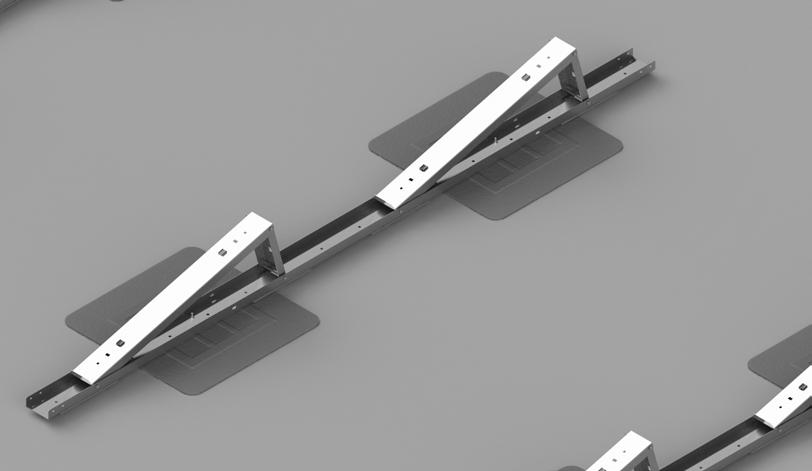

45 45 SOLAR UP - UNIVERSAL PLATFORM Kiinnityslevy bitumikermi- eli huopakatoille ASENNUS Nordic s lar partner TARVIKKEET UP kiinnityslevy Bitumikermi- eli huopapala Kiinnitystarvikesarja tuotenro: tuotenro: tuotenro: sähkönro: sähkönro: sähkönro: Bitumikermiä, jos valmista palaa ei käytetä. min 400 x 400 mm 0 70 Kaasupoltin 700 x 700 mm 10 x lukkopultti M8x50 RST laippamutteri M8 RST tiivisteprikka ASENNUS Suosittelemme kiinnitystä katon puurakenteisiin matalakantaisilla RST-ruuveilla, kun katon kaltevuus ylittää Uudisrakennuksissa kiinnityslevy voidaan kiinnittää kattorakenteisiin ennen huopakatteen asennusta. Erillistä huopapalaa ei tarvita. Kehitetty ja testattu yhteistyössä Katepal Oy:n kanssa ISO 9001 BUREAU VERITAS Certification No FIHSK A Copyright Orima-Tuote Oy. Kankaantie 6, Orimattila REXEL AURINKOSÄHKÖTUOTTEET Luvaton käyttö ja kopiointi kielletty. 1
