Tikkurilan toimisto- ja liikekeskus DIXI Betonirakentamisen haasteet. Jyrki Haka

Transkriptio

1 Tikkurilan toimisto- ja liikekeskus DIXI Betonirakentamisen haasteet Jyrki Haka

2 Tikkurilan toimisto- ja liikekeskus DIXI 1. DIXI:n hankekokonaisuus 2. Betonirakentamisen haasteet YIT 2

3 1. DIXI:n hankekokonaisuus

4 Sijainti YIT YIT 4 Sisäinen

5 Sijainti YIT YIT 5 5 Sisäinen

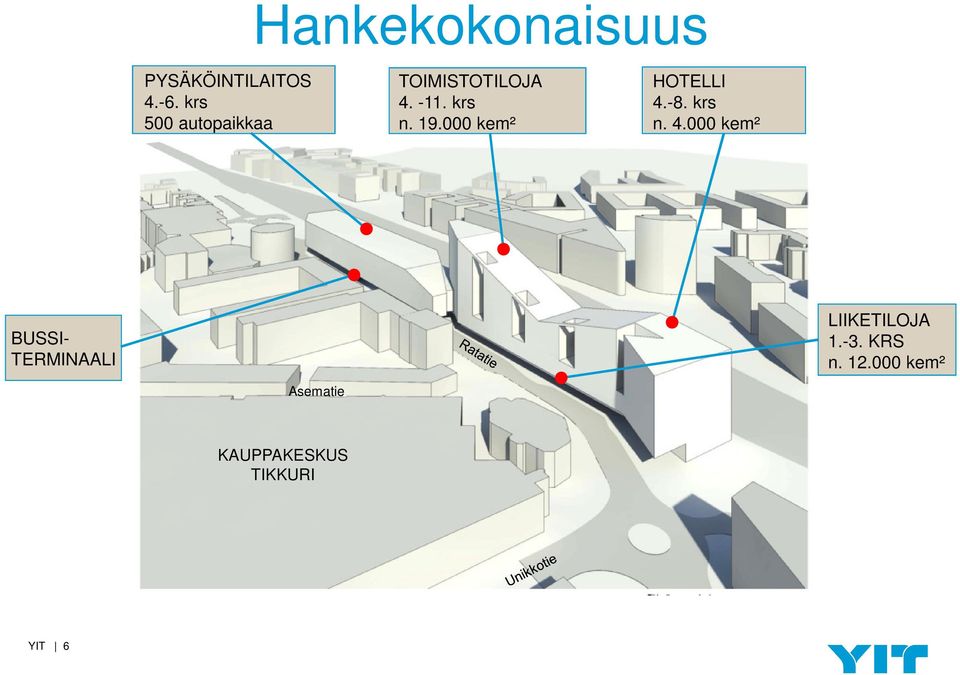

6 Hankekokonaisuus PYSÄKÖINTILAITOS krs 500 autopaikkaa TOIMISTOTILOJA krs n kem² HOTELLI krs n kem² BUSSI- TERMINAALI LIIKETILOJA KRS n kem² Asematie KAUPPAKESKUS TIKKURI YIT 6

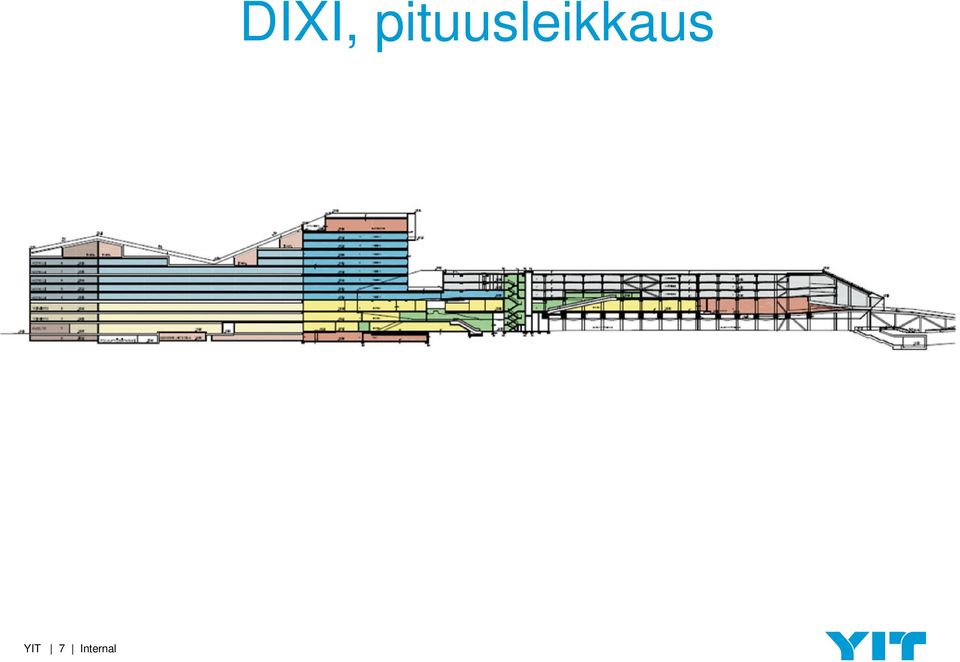

7 YIT 7 Internal DIXI, pituusleikkaus

8 Hankkeen vaiheiden laajuudet 1. vaiheen kokonaislaajuus kem² Liiketiloja kem² Toimistotiloja kem² + Pysäköintilaitos n m², jossa autopaikkoja n. 500 kpl + Linja-autoterminaali, jossa 10 lähtöpysäkkiä ja 7 pikapysähdyspaikkaa 2. vaiheen kokonaislaajuus kem² Liiketiloja kem² Toimistotiloja kem² 3. vaiheen kokonaislaajuus kem² Toimistotiloja kem² 4. vaiheen kokonaislaajuus kem² Liiketiloja n kem² Toimistotiloja/hotelli n kem² Hankkeen kokonaislaajuus n kem² + pysäköintilaitos n kem² (500 ap) + linja-autoterminaali YIT 8

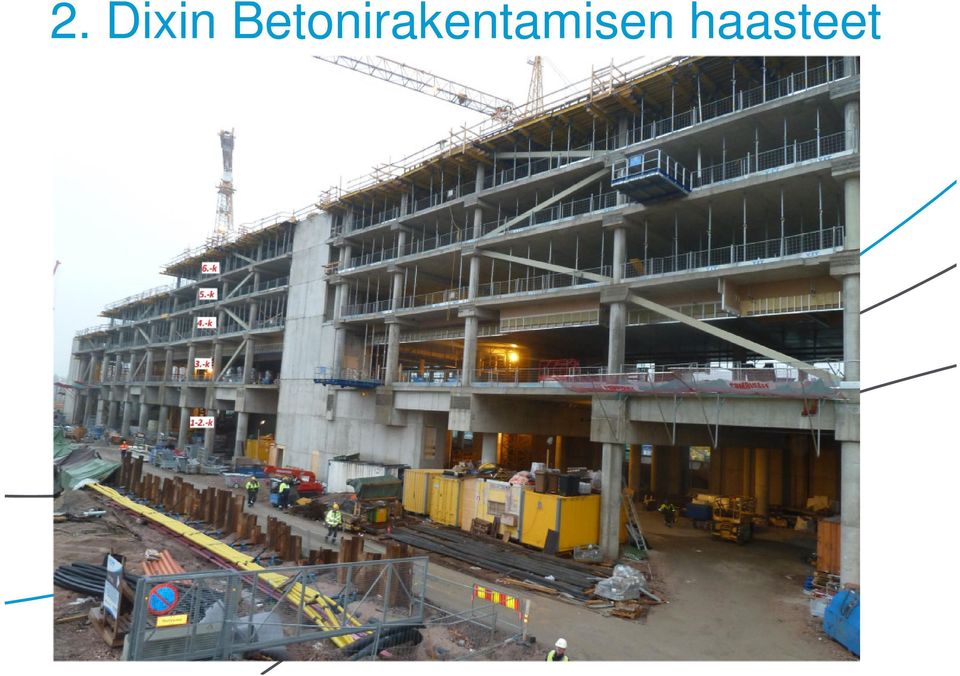

9 2. Dixin Betonirakentamisen haasteet

10 Dixin betonirakentamisen haasteet 1.Kohteen betonirakenteet yleistä 2.Parkkihallin palkit 3.Holvit ja kierreramppi 4.Pintalattiat toimisto YIT 10

11 Tekijät Pääsuunnittelu: Arkkitehtitoimisto Mahlamäki & Lahdelma Rak.suun. Ja punossuunnittelu Sweco Oy Betonin toimittaja Lujabetoni Oy Isoimmat muottiurakoitsijat Kontek Oy ja Jerodos Oy Holvivalut, pintalattiat Etelä-Suomen Imubetoni Oy Jaakko Mäkelä ja Kalle Jääskeläinen YIT:n työnjohto YIT 11

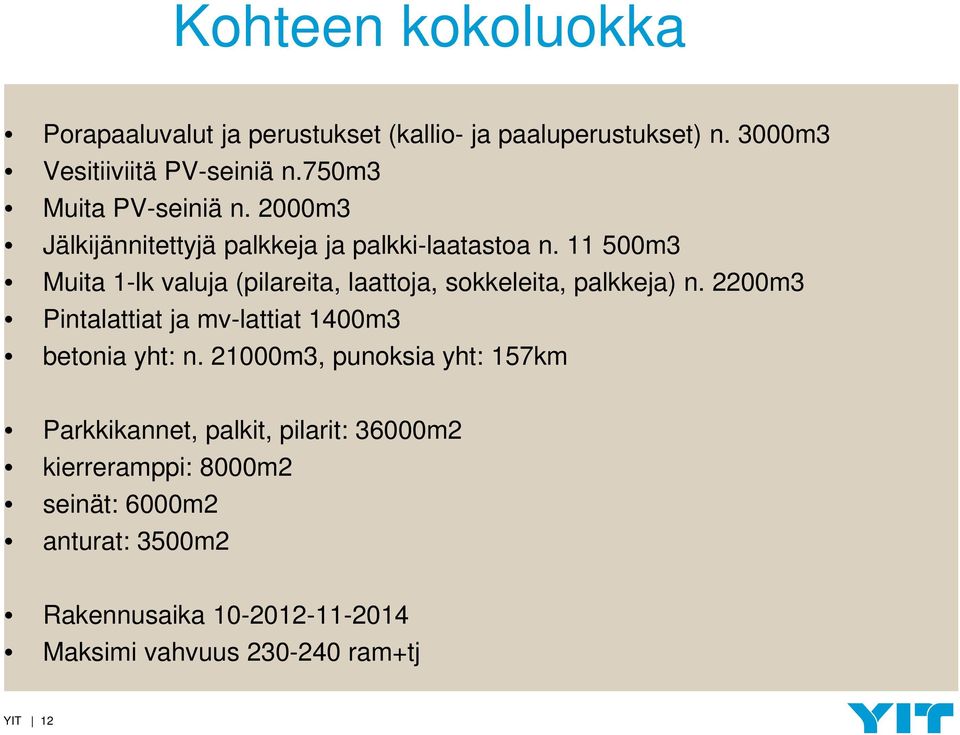

12 Kohteen kokoluokka Porapaaluvalut ja perustukset (kallio- ja paaluperustukset) n. 3000m3 Vesitiiviitä PV-seiniä n.750m3 Muita PV-seiniä n. 2000m3 Jälkijännitettyjä palkkeja ja palkki-laatastoa n m3 Muita 1-lk valuja (pilareita, laattoja, sokkeleita, palkkeja) n. 2200m3 Pintalattiat ja mv-lattiat 1400m3 betonia yht: n m3, punoksia yht: 157km Parkkikannet, palkit, pilarit: 36000m2 kierreramppi: 8000m2 seinät: 6000m2 anturat: 3500m2 Rakennusaika Maksimi vahvuus ram+tj YIT 12

13 Kohteen sijainti Paikallavalutyöt haasteet - Rata työmaan vieressä, työmaa-aidan etäisyys radasta 3,6m-5m. - Radan puolella työmaa-aidan ja julkisivun välissä 600mm parkkihalli - Radan puolelle rakennettu suoja-aita/layher teline rungon noston mukana Työmaan logistiikka radan puolelta, raudat, betonit, muotit, muu logistiikka, samalta tienpohjalta myös betonivalut YIT 13

14 Paikallavalutyöt haasteet Olosuhteet talvi/kesä - molemmat olosuhteet ovat yhtä haastavia isoissa ja rasitusluokkamassoilla - Talvella koneet kovilla ja linjat jäätyy, kesällä massat lämpösiä, kittiintyy ja linjat jämii tukkoon ja massaa ei tule. - - valun (pinnan teko ja työstö) auringonpaisteessa/kovalla pakkasella lähes yhtä vaikea onnistua molemmissa - Tässä kohteessa valittiin heinä-elokuussa holvivaluissa työn aloitus n. klo. 14. Jolloin: - Aurinko ei paahda pintaa - Lämpötilat laskee, parempi työskennellä. Työturvallisuus - Ei niin tuulista pinnan kuivumisen suhteen, välihoitoaine toimii paremmin - Ilman kosteus parempi betonille - Massan saatavuus tehdas ja ympäröivä liikenne rauhoittunut, - työmaan logistiikka ei häiriintynyt niin pahoin ( tsto elementtirunko samaan aikaan käynnissä ) YIT 14

15 Betonityö laadun varmistus Betonityön suunnittelu Kohde AA-luokan vaativuus suunnittelussa ja 1-luokan betonirakenteet Tehtävä/valusuunnitelma Suunnitelmien läpikäynti palaveri, mukana: - työnjohto, betonin toimittaja, raudoittaja, punostaja, valu-urakoitsija, rak.suun., työnjohto, valvoja, lvisas urakoitsija - massan laatu, rasitusluokat, raekoko, v/s, pumpattavuus, valunopeus, massan laatuvaatimukset, työstettävyys, lämpötilan seuranta ennen jännitystyön aloittamista - 80% loppulujuudesta vaatimus ennen jännitystä. Loggerit hyvä työkalu, etänä luettavat - tärkeimmät kriteerit massalle lujuus, rasitusluokat, vesitiiveys, työstettävyys - rakennesuunnittelija tarkastanut kaikki jännepunos palkit ja holvit ennen valua - Palkit valoi muottiurakoitsija, holvit pintalattiaurakoitsija YIT 15

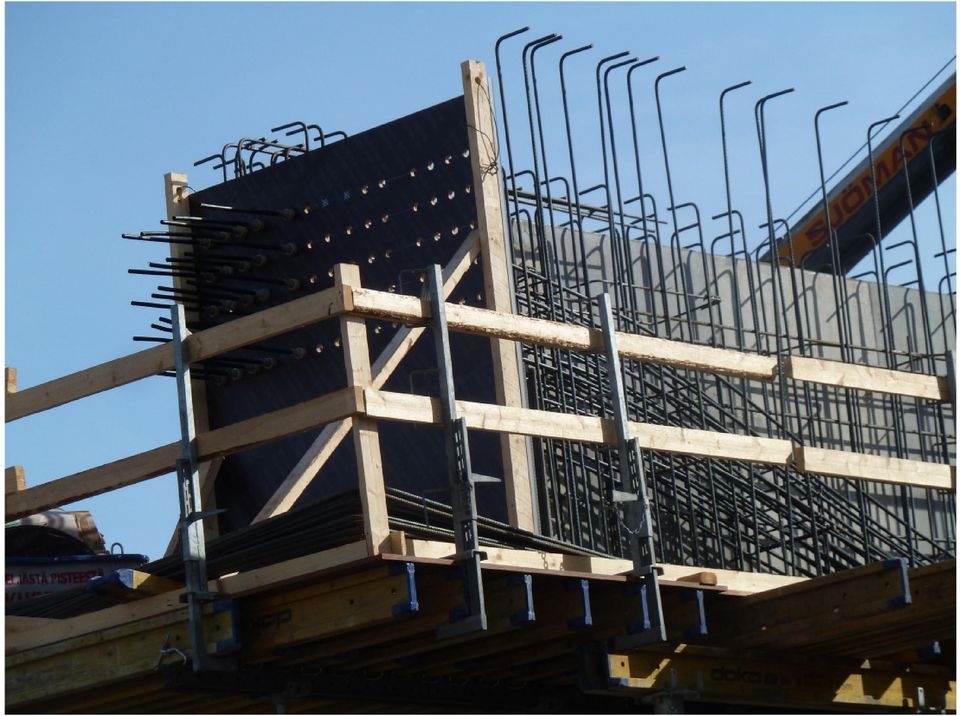

16 2.Palkkirakenteet Palkkirakenteet Mitat 2,5 x 2m x 32m k x l x p tilavuus m3 Pöytämuotilla pohja seinät järjestelmämuotti Väliholvit pöytämuotilla Olosuhteet - Vuoden aika, olosuhteet kevät kesä - Rakenteen sisälämpötilan laskeminen eri massoilla ja lämpötilan hallinta betonin valinnalla, massan lämpötilalla, sementin valinnalla, - Pohjamassa pienempi kivi, sama myös punosten päissä, eli rakenteen yläosassa - Palkkivalut tehtiin normaalina päivätyönä sekä iltaisin, nopeimmat valut vain 4h - 1-pumppu Lämmönseuranta: -sisälämpötila ei saa ylittää 60c, tämä tulee ottaa huomioon massan suunnittelussa ja Mauri ja Tarja tekivät tästä laskelmat YIT 16

17 1. krs YIT 17 Internal

18 1. krs YIT 18 Internal

19 YIT 19 Internal

20 YIT 20

21 YIT 21 Viikkoaikataulu

22 3.Holvirakenteet Holvimuottityöt - Holvien koko n m2 - olosuhteet, kesä ja auringonpaiste haastavia isoissa valuissa m2 - Kesäolosuhteet: auringonpaisteelle, lämpö, tuuli, vesisade, huonot valun pinnalle - valun (pinnan teko ja työstö) auringonpaisteessa/kovalla pakkasella lähes yhtä vaikea onnistua molemmissa - Tässä kohteessa valittiin heinä-elokuussa holvivaluissa työn aloitus n. klo. 14. Jolloin: - Aurinko ei paahda pintaa liian kuumaksi ja kuivaksi - Lämpötila matalampi, parempi työskennellä. Työturvallisuus - Ei niin tuulista pinnan kuivumisen suhteen, välihoitoaine helpompi levittää ja toimii paremmin - Ilman kosteus parempi betonille - Massan saatavuus tehdas parempi ja ympäröivä liikenne/työmaalogistiikka rauhoittunut - Laajan valun ja palkkien työsaumoja ei saa syntyä, valunopeus oltava riittävä: valutekniikka palkit, 2- kerrosvalu holvi - 2-pumppua, massan saapuminen etelä-pohjois suunnasta työmaalle - ei häiriintynyt niin pahoin tsto elementtirungon asennusta samaan aikaan YIT 22

23 Viikkoaikataulu

24

25

26 YIT 26 Internal

27 YIT 27 Internal

28 YIT 28

29 YIT 29 Internal

30 4.Pintalattiat Toimisto-osa - krs n. 750m - Valettu 2-osassa - Ulkoseinät ummessa - Laadun varmistus sama kuin muissakin rakenteissa palaverit ja suunnitelmat Olennaista laadun osalta: - olosuhteet, lämpö, ei läpivetoa, vaippa ummessa. - Tartunnan varmistaminen holviin, imurointi, kostutus - Korot ja varaukset - Massan laatu, raekoko, v/s, pumppulinjan minimointi, ylimpiin kerroksiin isot pumput - Panosta liittymiin ja nurkkiin, pilarin taustat, ovikynnykset, kaivot, lattiarasiat, työsaumat - Jälkihoito, kastelu ja muovi päälle - ei kuormitusta 1vk valun jälkeen, kävely sallittu 2vrk päästä YIT 30

31
