1 SUOMI LCD TV PLASMA TV KÄYTTÖOHJE LCD-TELEVISIOMALLIT 9LSD* LSD* LG0** 7LG0** LG0** 9LG0** LG0** 6LG0** LG0** 7LG0** LG0** LG5*** 7LG50** LG50** 7LG50** 5LG50** PLASMATELEVISIOMALLIT PG0** 50PG0** PG0** 50PG0** PG0** 50PG0** 60PG0** Lue tämä ohjekirja huolellisesti ennen laitteen käyttöä. Säilytä ne myöhempää tarvetta varten. Kirjoita laitteen malli- ja sarjanumerot muistiin. Numerot löy-tyvät laitteen takana olevasta arvokilvestä, niistä on hyötyä jos teet laitetta koskevia tiedusteluja tai viet sen huoltoon.

2

3 Owner s manual? TV/RADIO D/A TEXT POWER TARVIKKEET Varmista, että television mukana toimitettiin seuraavat vakiovarusteet. Jos jokin vakiovarusteista puuttuu, ota yhteys myyjään, jolta ostit tuotteen. Owner's Manual INDEX RATIO TIME SLEEP VOL PR FAV SUBTITLE UPDATE INFO i * EXIT RETURN MENU AV MODE LIST GUIDE Q.VIEW TV INPUT I/II MUTE tai TARVIKKEET HOLD REVEAL RATIO Käyttöopas paristoineen Kaukosäädin tai Tämä ominaisuus ei ole käytettävissä kaikissa malleissa. Virtajohto Suojus (paitsi 9/LSD*) Kiillotusliina Kiillota näyttö liinalla. Jos tuotteen ulkopinnassa on tahroja tai sormenjälkiä, pyyhi ne kevyesti tuotteen ulkopinnan puhdistamiseen tarkoitetulla kankaalla. Älä hankaa voimakkaasti tahraa poistaessasi. Noudata varovaisuutta, sillä tuote voi naarmuuntua tai senväri kärsiä, jos voimaa käytetään liikaa. PLASMATELEVISIOMALLIT x (Vain /50PG0**) (Vain /50PG0**, /50/60PG0**) jalustan kokoamispulttia (Katso sivua) (Vain PG0**, PG0**, PG0**) Kaapelinpidin (PG0**, PG0**, PG0**: EA, 50PG0**, 50PG0**, 50/60PG0**: EA) Kaapelipidike Ferriittisydän (Tämä ominaisuus ei ole käytettävissä kaikissa malleissa.) LCD-TELEVISIOMALLIT x x jalustan kokoamispulttia (Katso sivua0) (Vain /7/LG5***, /7/LG0**, 6//7/LG0**) -ruuvi (Katso sivua5) (Vain /LG0**, 6//LG0**, /LG5***) FERRIITTISYDÄMEN KÄYTTÖ (Tämä ominaisuus ei ole käytettävissä kaikissa malleissa.) Virtajohtoon liitetyllä ferriittisydämellä voidaan vähentää sähkömagneettisia häiriöitä. Mitä lähempänä ferriittisydän on virtapistoketta, sitä parempi. Kaapelipidike (Vain 9/LSD*) Kaapelipidike (Vain 9/LG0**) Kytke virtapistoke kunnolla.

4 SISÄLTÖ SISÄLTÖ TARVIKKEET VALMISTELU ETUPANEELIN SÄÄTIMET TAKAPANEELIN TIEDOT TUEN ASENTAMINEN Jalustan irrottaminen ASENNA TV HUOLELLISESTI, JOTTEI SE KAADU... TAKAKANNEN JOHDINTELINE Näytön sijoittaminen Sijainti Kensington Security System -turvajärjestelmä... 8 Jalustan asentaminen Asentaminen seinälle: Vaakasuora asennus Antennin kytkeminen ULKOISTEN LAITTEIDEN ASENNUS HD-VASTAANOTTIMEN ASENNUS DIGITAL AUDIO OUT -KYTKEMINEN DVD-soittimen kytkeminen Videonauhurin kytkeminen MUUN AV-LÄHTEEN ASENNUS CI-MODUULIN KIINNITTÄMINEN Tietokoneen kytkeminen Kuvaruudun asetukset PC-tilassa TELEVISION KATSELU / KANAVIEN HALLINTA Kaukosäätimen näppäintoiminnot TELEVISION KÄYNNISTÄMINEN Kanavan valitseminen Äänenvoimakkuuden säätäminen NÄYTTÖVALIKOIDEN VALITSEMINEN JA SÄÄDÖT... Kanavien automaattiviritys Kanavien käsiviritys (DIGITAALISESSA TILASSA).. 5 Kanavien käsiviritys (ANALOGISESSA TILASSA).. 6 Programme Edit Booster eli tehostin SOFTWARE UPDATE (OHJELMISTOPÄIVITYS)... 5 DIAGNOSTICS (DIAGNOSTIIKKA) CI [COMMON INTERFACE] INFORMATION (CI-TIEDOT) Ohjelmataulukon näyttäminen SIMPLINK LÄHDEMERKINTÄ AV-TILA SÄHKÖINEN EPG-OHJELMAOPAS GUIDE) (DIGITAALISESSA TILASSA) EPG-oppaan käytön aloitus ja lopetus Ohjelman valitseminen Painikkeen toiminto ohjelmaoppaan NOW/NEXT (NYT/SEURAAVA) -tilassa Painikkeen toiminto 8 Days Guide (ohjelmaoppaan 8 päivän tilassa) -tilassa Painikkeen toiminto Date Change (Päivämäärän muuttaminen) -tilassa Painikkeen toiminto Extended Description (Pidempi kuvaus) -ruudussa Painikkeen toiminto Record/Remind (Tallennus/muistutus) -asetustilassa Painikkeen toiminta Schedule List (Ajoitettu luettelo) -tilassa KUVAN HALLINTA KUVAN KOON (KUVASUHTEEN) HALLINTA ESIMÄÄRITETYT KUVAN ASETUKSET - Kuvatilan esiasetukset Automaattinen värisävyn säätö (Lämmin/Normaali/Kylmä).66 MANUAALINEN KUVIEN SÄÄTÖ - Kuvatila - Käyttäjän asetus Kuvatila-lisäasetukset KUVANPARANNUSTEKNIIKKA LISÄASETUKSET - FILM MODE (FILMITILA) ADVANCED-BLACK (DARKNESS) LEVEL (MUSTAN (TUMMUUS)TASON LISÄASETUKSET) SILMÄRASITUKSEN ESTÄMINEN KUVAN ASETUSTEN PALAUTUS Kuvan palamisen vähentäminen-toiminto (ISM). 7 VIRRANSÄÄSTÖKUVATILA

5 ÄÄNEN JA KIELEN HALLINTA Teksti-TV AUTO VOLUME LEVELER (ÄÄNEN AUTOMAATTINEN SÄÄTÖ) ÄÄNEN ESIASETUKSET - SOUND MODE (ÄÄNITILA) ÄÄNIASETUSTEN SÄÄTÄMINEN - USER (KÄYTTÄJÄ) -TILA Tasapaino TELEVISION KAIUTTIMIEN KÄYTTÖÖNOTTO JA KÄYTÖSTÄ POISTO DIGITAL AUDIO OUT -LÄHTÖLIITÄNNÄN VALIT- SEMINEN Audio Reset I/II - Stereo / kaksikanavaääni (Vain analogisessa tilassa) NICAM-ääni (Vain analogisessa tilassa) Äänen ulostulon valinta Näyttövalikon kielen ja maan valitseminen KIELEN VALITSEMINEN TIME (AIKA) -ASETUS Kellon asetukset KYTKENTÄ- TAI SAMMUTUSAJASTIMEN ASETUS AUTOMAATTINEN VIRRANKATKAISU AIKAVYÖHYKKEEN MÄÄRITTÄMINEN UNIAJASTIMEN ASETUS Teksti-TV päälle / pois SIMPLE-tekstitelevisio TOP-tekstitelevisio (Tämä ominaisuus ei ole käytettävissä kaikissa maissa) FASTEXT-tekstitelevisio Erikois-teksti-tv-toiminnot DIGITAL TELETEXT (DIDGITAALINEN TEKSTITELEVISIO) TEKSTITELEVISIO DIGITAALISESSA PALVELUSSA 97 TEKSTITELEVISIO JA DIGITAALINEN PALVELU.. 97 LIITE Alustetaan (palautus tehdasasetuksiin) VIANMÄÄRITYS HUOLTO TUOTTEEN TEKNISET TIEDOT Kaukosäätimen ohjelmoiminen Lähetä IR-koodi Ulkoisen ohjauslaitteen asennus SISÄLTÖ LAPSILUKITUS/IKÄRAJAT SALASANAN ASETUS JA LUKITUSJÄRJESTELMÄ. 9 OHJELMIEN ESTÄMINEN LAPSILUKITUS Näppäinlukko

6 VALMISTELU ETUPANEELIN SÄÄTIMET Kuva saattaa poiketa tv-laitteestasi. Jos tuotteen pintaan on kiinnitetty suojakalvo, se tulee poistaa ja sen jälkeen pyyhkiä tuote kiillotusliinalla. VALMISTELU PLASMATELEVISIOMALLIT : /50PG0**, /50/60PG0** Kaukosäätimen vastaanotin Virran painike Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa vihreänä, kun virta on kytketty. INPUT MENU P INPUT MENU INPUT INPUT MENU MENU P Äänenvoimakkuus P painikkeet Ohjelma painikkeet PLASMATELEVISIOMALLIT : /50PG0** Kaukosäätimen vastaanotin Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa vihreänä, kun virta on kytketty. INPUT MENU P Virran painike INPUT MENU Äänenvoimakkuus painikkeet Ohjelma painikkeet

7 LCD-TELEVISIOMALLIT : /7/LG0**, 6//7/LG0**, /7//7/5LG5*** P Ohjelma painikkeet VALMISTELU + - Äänenvoimakkuus painikkeet Virran painike Kaukosäätimen vastaanotin Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa sinisenä, kun TV:n virta on kytketty. Huomautus: Voit säätää virtailmaisinta OPTION (ASETUS) -valikosta. MENU INPUT MENU INPUT Älykäs sensori kuvaa ympäristön olosuhteiden mukaan. (Vain /7//7/5LG5***) TV:N LIITTÄMINEN PÖYTÄÄN (Vain /LG0**, 6//LG0**, /LG5***) Tv on kiinnitettävä pöytään siten, ettei sitä voida vetää eteen- tai taaksepäin, mikä voisi aiheuttaa tapaturmia tai vahingoittaa tuotetta. Käytä vain mukana toimitettua ruuvia. Teline! -ruuvi (sisältyy tuotekokoonpanoon) VAROITUS Pöytä G Estääksesi TV:tä kaatumasta, TV tulee olla tiukasti kiinnitettynä lattiaan/seinään asennusohjeiden mukaisesti. Laitteen heiluttaminen, kaataminen tai keinuttaminen saattaa aiheuttaa vahinkoja. 5

8 VALMISTELU LCD-TELEVISIOMALLIT: 9/LG0** INPUT MENU Äänenvoimakkuus painikkeet Ohjelma painikkeet VALMISTELU INPUT MENU P Virran painike Kaukosäätimen vastaanotin Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa sinisenä, kun TV:n virta on kytketty. Huomautus: Voit säätää virtailmaisinta OPTION (ASETUS) - valikosta. LCD-TELEVISIOMALLIT: 9/LSD* Virran painike INPUT MENU Äänenvoimakkuus painikkeet Ohjelma painikkeet /I INPUT MENU VOL PR Kaukosäätimen vastaanotin Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa vihreänä, kun virta on kytketty. 6

9 TAKAPANEELIN TIEDOT Kuva saattaa poiketa tv-laitteestasi. PLASMATELEVISIOMALLIT : /50PG0**, /50PG0**, /50/60PG0** S-VIDEO 5 L/MONO AUDIO R VIDEO AV IN 0 VALMISTELU HDMI/DVI IN Vain /50PG0** HDMI IN HDMI/DVI IN L/MONO AUDIO R VIDEO S-VIDEO AV IN L/MONO AUDIO R VIDEO SERVICE ONLY S-VIDEO L/MONO AUDIO R S-VIDEO AV IN VIDEO AV IN 5 Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. Älä yritä käyttää televisiota tasavirralla. RGB/DVI-äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni. OPTINEN DIGITAALINEN ÄÄNEN ULOSTULO lähtöliitäntä Kytkee erityyppisistä laitteista tulevan digitaalisen äänen. Huomautus: Nämä portit eivät toimi valmiustilassa. Euro Scart -liitäntä (AV/AV) Voit yhdistää toisen laitteen näihin Scart-liitäntöihin. HDMI tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDEO)-signaalilähde HDMI/DVI-liitäntään DVI-HDMI-kaapelilla RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS- C-liitäntään. Komponenttitulo Yhdistä komponenttivideo- tai äänilaite näihin liitäntöihin. Antenniliitäntä Kytke tähän liitäntään RF-antenni. PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) LIITÄNTÄ VAIN HUOLTOA VARTEN Äänen tai videokuvan tulo (paitsi /50PG0**) Yhdistä ulkoisen laitteen ääni- tai videokuvatulo näihin liitäntöihin. S-video-tulo (paitsi /50PG0**) Voit yhdistää tähän liitäntään S-VIDEO-laitteen. 6 RGB-signaali Kytke tähän liitäntään tietokoneesta tuleva kuva. 7

10 VALMISTELU VALMISTELU LCD-TELEVISIOMALLIT: /7/LG0**, 9//6//7/LG0**, /7//7/5LG5*** (DVI) USB IN SERVICE ONLY HDMI/DVI IN AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT RGB IN (PC) RS-C IN (CONTROL & SERVICE) COMPONENT IN VIDEO AUDIO AV AV L/MONO AUDIO R HDMI IN PCMCIA CARD SLOT VIDEO S-VIDEO AV IN H/P 0 5 paitsi /7/LG0** ANTENNA IN Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. Älä yritä käyttää televisiota tasavirralla. RGB/DVI-äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni. OPTINEN DIGITAALINEN ÄÄNEN ULOSTULO lähtöliitäntä Kytkee erityyppisistä laitteista S-VIDEO tulevan digitaalisen äänen. Huomautus: Nämä portit eivät toimi valmiustilassa. Euro Scart -liitäntä (AV/AV) AV IN Voit yhdistää toisen laitteen näihin Scart-liitäntöihin. H/P HDMI tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDEO)-signaalilähde HDMI/DVI-liitäntään DVI-HDMI-kaapelilla. RGB-signaali Kytke tähän liitäntään tietokoneesta tuleva kuva. L/MONO R AUDIO HDMI IN PCMCIS CARD SLOT VIDEO RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS- C-liitäntään. Komponenttitulo Yhdistä komponenttivideo- tai äänilaite näihin liitäntöihin. Antenniliitäntä Kytke tähän liitäntään RF-antenni. PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) Äänen tai videokuvan tulo Yhdistä ulkoisen laitteen ääni- tai videokuvatulo näihin liitäntöihin. S-video-tulo (paitsi /7/LG0**) Voit yhdistää tähän liitäntään S-VIDEO-laitteen. Kuulokkeen liitäntä (paitsi /7/LG0**) Kytke kuuloke tähän liitäntään. 8 LIITÄNTÄ VAIN HUOLTOA VARTEN

11 LCD-TELEVISIOMALLIT: 9/LSD* VALMISTELU 5 HDMI/DVI IN AUDIO IN (RGB/DVI) ANTENNA IN PCMCIA CARD SLOT EJECT AV AV RS-C IN (CONTROL & SERVICE) RGB (PC) IN COMPONENT IN VIDEO AUDIO Y PB PR L R SERVICE ONLY Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. Älä yritä käyttää televisiota tasavirralla. HDMI tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDEO)-signaalilähde HDMI/DVI-liitäntään DVI-HDMI-kaapelilla. RGB/DVI-äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni Euro Scart -liitäntä (AV/AV) Voit yhdistää toisen laitteen näihin Scart-liitäntöihin. RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS- C-liitäntään. Komponenttitulo Yhdistä komponenttivideo- tai äänilaite näihin liitäntöihin. RGB-signaali Kytke tähän liitäntään tietokoneesta tuleva kuva. Antenniliitäntä Kytke tähän liitäntään RF-antenni. 0 LIITÄNTÄ VAIN HUOLTOA VARTEN 5 PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) 9

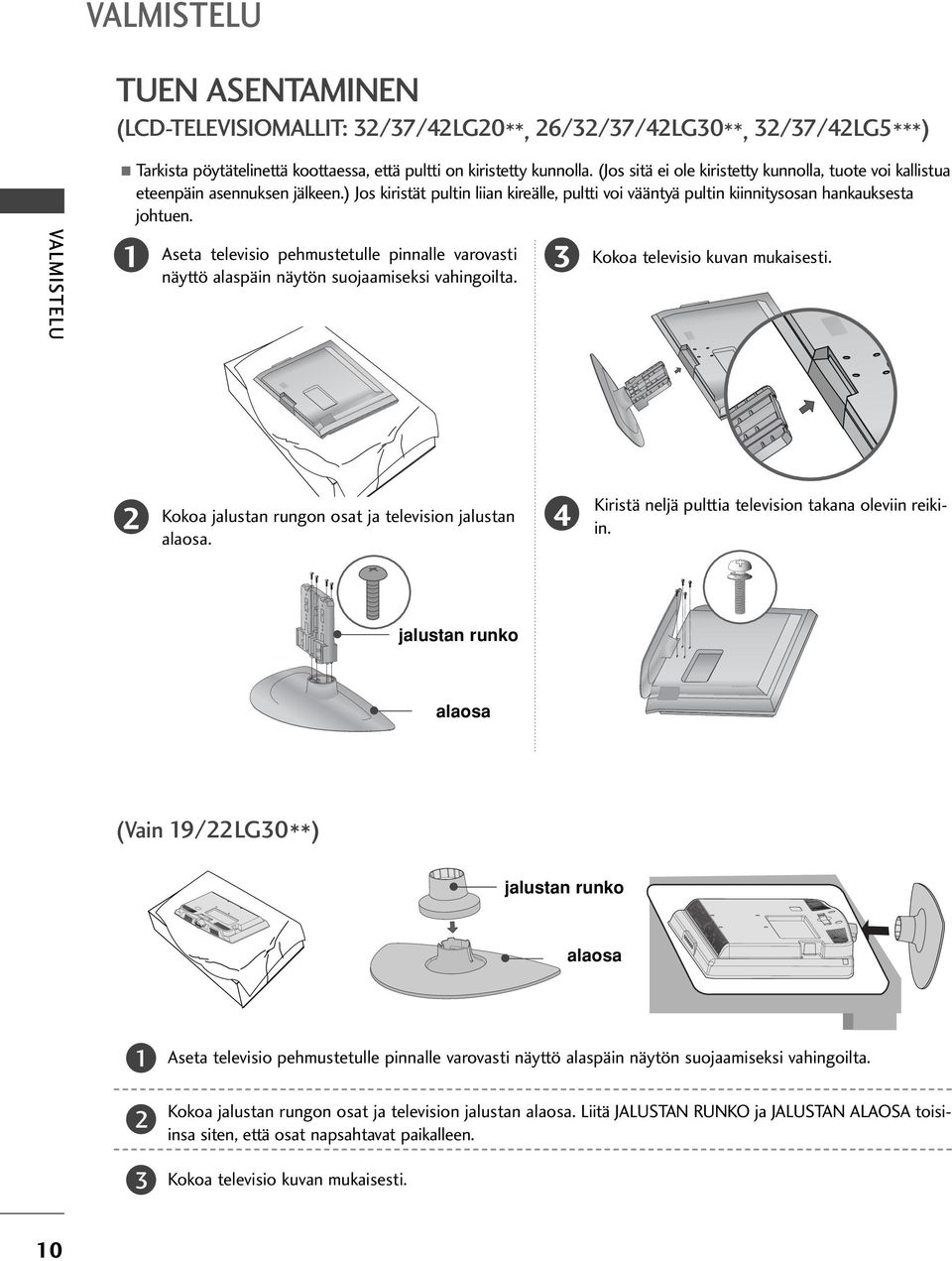

12 VALMISTELU TUEN ASENTAMINEN (LCD-TELEVISIOMALLIT: /7/LG0**, 6//7/LG0**, /7/LG5***) VALMISTELU A Tarkista pöytätelinettä koottaessa, että pultti on kiristetty kunnolla. (Jos sitä ei ole kiristetty kunnolla, tuote voi kallistua eteenpäin asennuksen jälkeen.) Jos kiristät pultin liian kireälle, pultti voi vääntyä pultin kiinnitysosan hankauksesta johtuen. Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Kokoa televisio kuvan mukaisesti. Kokoa jalustan rungon osat ja television jalustan alaosa. Kiristä neljä pulttia television takana oleviin reikiin. jalustan runko alaosa (Vain 9/LG0**) jalustan runko alaosa Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Kokoa jalustan rungon osat ja television jalustan alaosa. Liitä JALUSTAN RUNKO ja JALUSTAN ALAOSA toisiinsa siten, että osat napsahtavat paikalleen. Kokoa televisio kuvan mukaisesti. 0

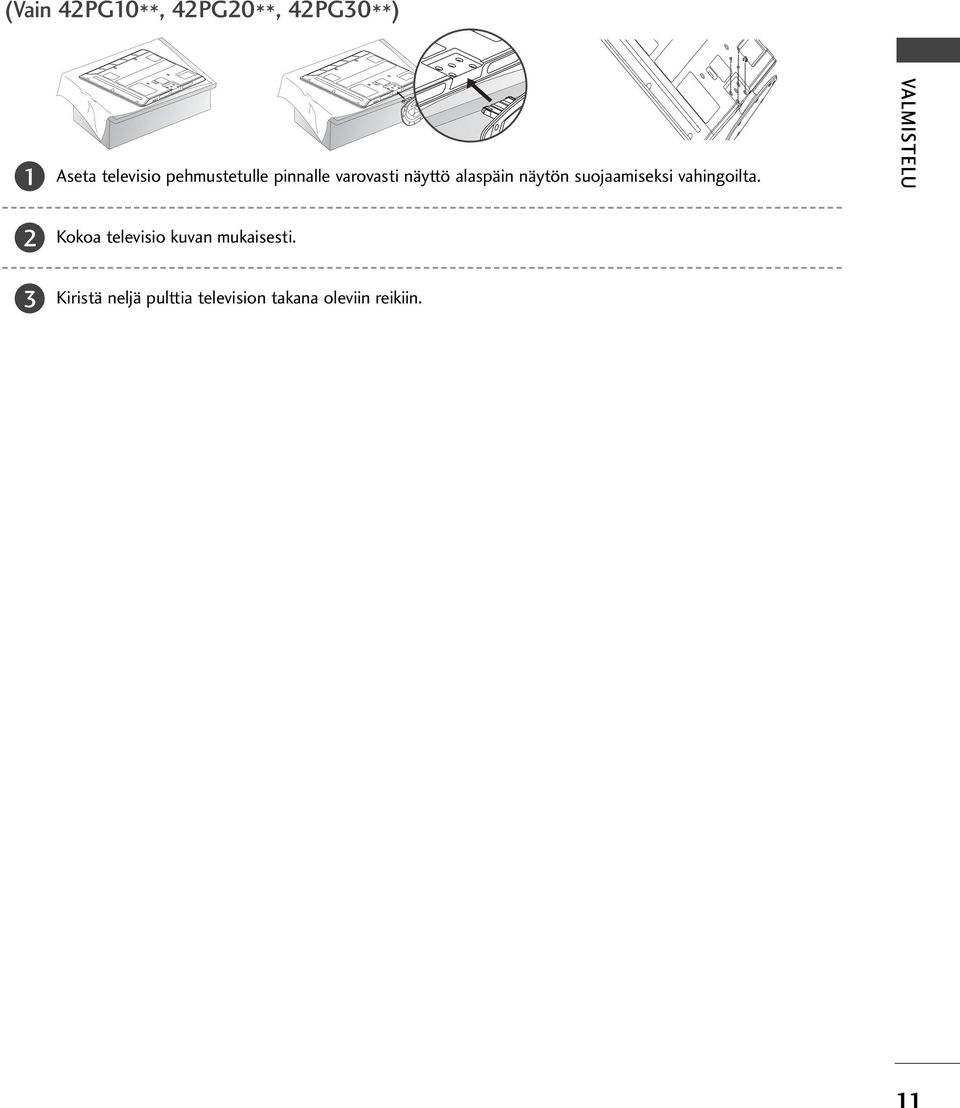

13 (Vain PG0**, PG0**, PG0**) Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. VALMISTELU Kokoa televisio kuvan mukaisesti. Kiristä neljä pulttia television takana oleviin reikiin.

14 VALMISTELU TUEN ASENTAMINEN (Vain 9/LSD*) Kuva saattaa poiketa tv-laitteestasi. VALMISTELU Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Liitä jalustan runko ja laite toisiinsa siten, että osat napsahtavat paikalleen. jalustan runko Pidä kiinni saranan rungosta ja taivuta sitä ylöspäin. Liitä jalustan rungon osat ja laitteen jalustan alaosa toisiinsa. Saranan runko alaosa KÄÄNTÖJALUSTA (paitsi 9/LSD*, 50PG0**) TV:n asennuksen jälkeen pystyt säätämään TV:n kulmaa manuaalisesti vasemmalle tai oikealle 0 astetta, jotta se on sopivassa asennossa katselukohtasi kannalta.

15 JALUSTAN IRROTTAMINEN (Vain 9/LSD*) Kuva saattaa poiketa tv-laitteestasi. Aseta televisio tyynyn tai pehmeän kankaan päälle etupuoli alaspäin. Pidä kiinni jalustasta ja taivuta sitä ylöspäin. VALMISTELU Vedä alaosaa taaksepäin samalla, kun painat jalustan rungon painiketta. 5 Irrota jalustan runko televisiosta vetämällä sitä samalla kun painat rungon salpoja. Pidä kiinni alaosasta ja irrota se jalustan rungosta vetämällä sitä taaksepäin ja ravistamalla sitä.

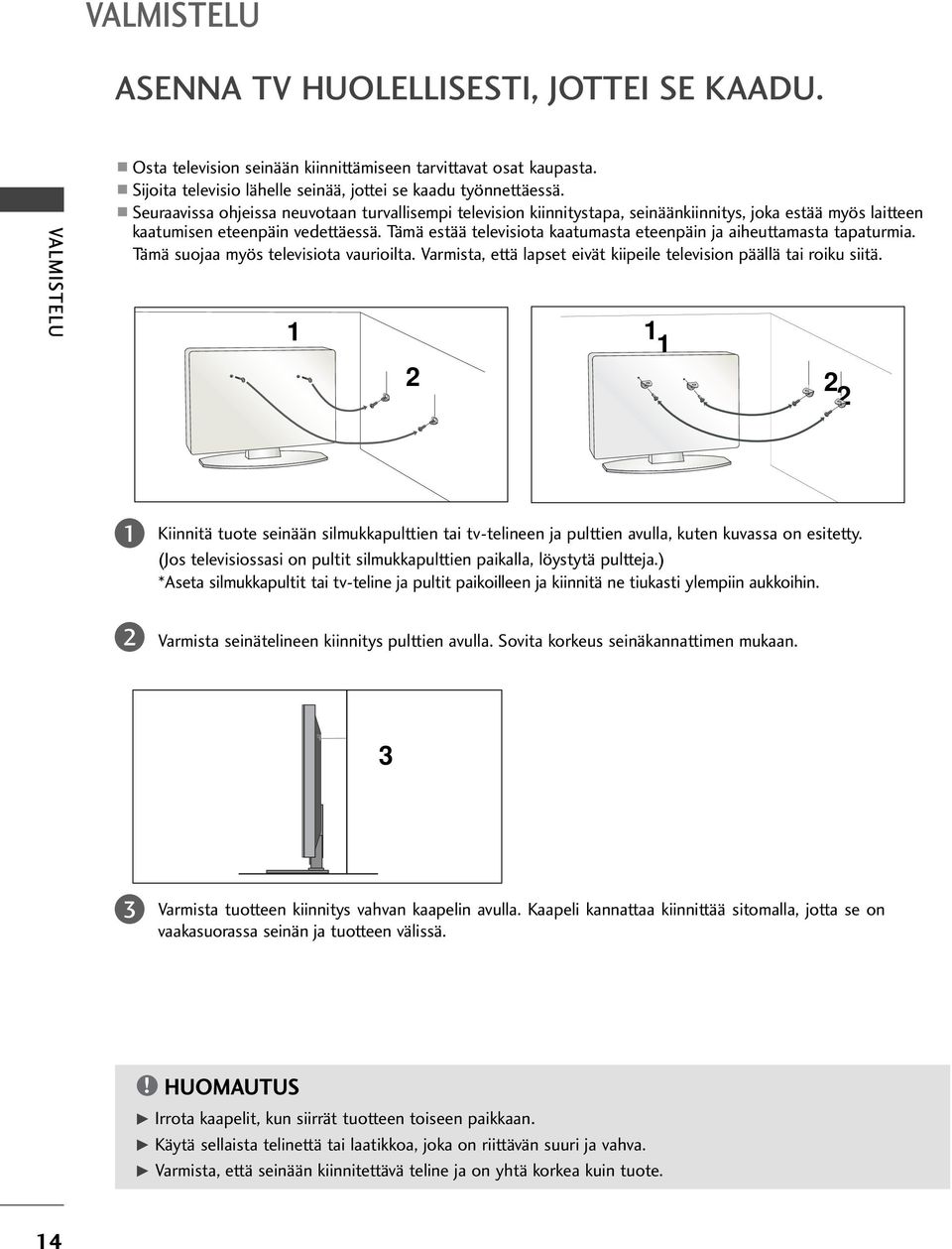

16 VALMISTELU ASENNA TV HUOLELLISESTI, JOTTEI SE KAADU. VALMISTELU A Osta television seinään kiinnittämiseen tarvittavat osat kaupasta. A Sijoita televisio lähelle seinää, jottei se kaadu työnnettäessä. A Seuraavissa ohjeissa neuvotaan turvallisempi television kiinnitystapa, seinäänkiinnitys, joka estää myös laitteen kaatumisen eteenpäin vedettäessä. Tämä estää televisiota kaatumasta eteenpäin ja aiheuttamasta tapaturmia. Tämä suojaa myös televisiota vaurioilta. Varmista, että lapset eivät kiipeile television päällä tai roiku siitä. Kiinnitä tuote seinään silmukkapulttien tai tv-telineen ja pulttien avulla, kuten kuvassa on esitetty. (Jos televisiossasi on pultit silmukkapulttien paikalla, löystytä pultteja.) *Aseta silmukkapultit tai tv-teline ja pultit paikoilleen ja kiinnitä ne tiukasti ylempiin aukkoihin. Varmista seinätelineen kiinnitys pulttien avulla. Sovita korkeus seinäkannattimen mukaan. Varmista tuotteen kiinnitys vahvan kaapelin avulla. Kaapeli kannattaa kiinnittää sitomalla, jotta se on vaakasuorassa seinän ja tuotteen välissä.! HUOMAUTUS G Irrota kaapelit, kun siirrät tuotteen toiseen paikkaan. G Käytä sellaista telinettä tai laatikkoa, joka on riittävän suuri ja vahva. G Varmista, että seinään kiinnitettävä teline ja on yhtä korkea kuin tuote.

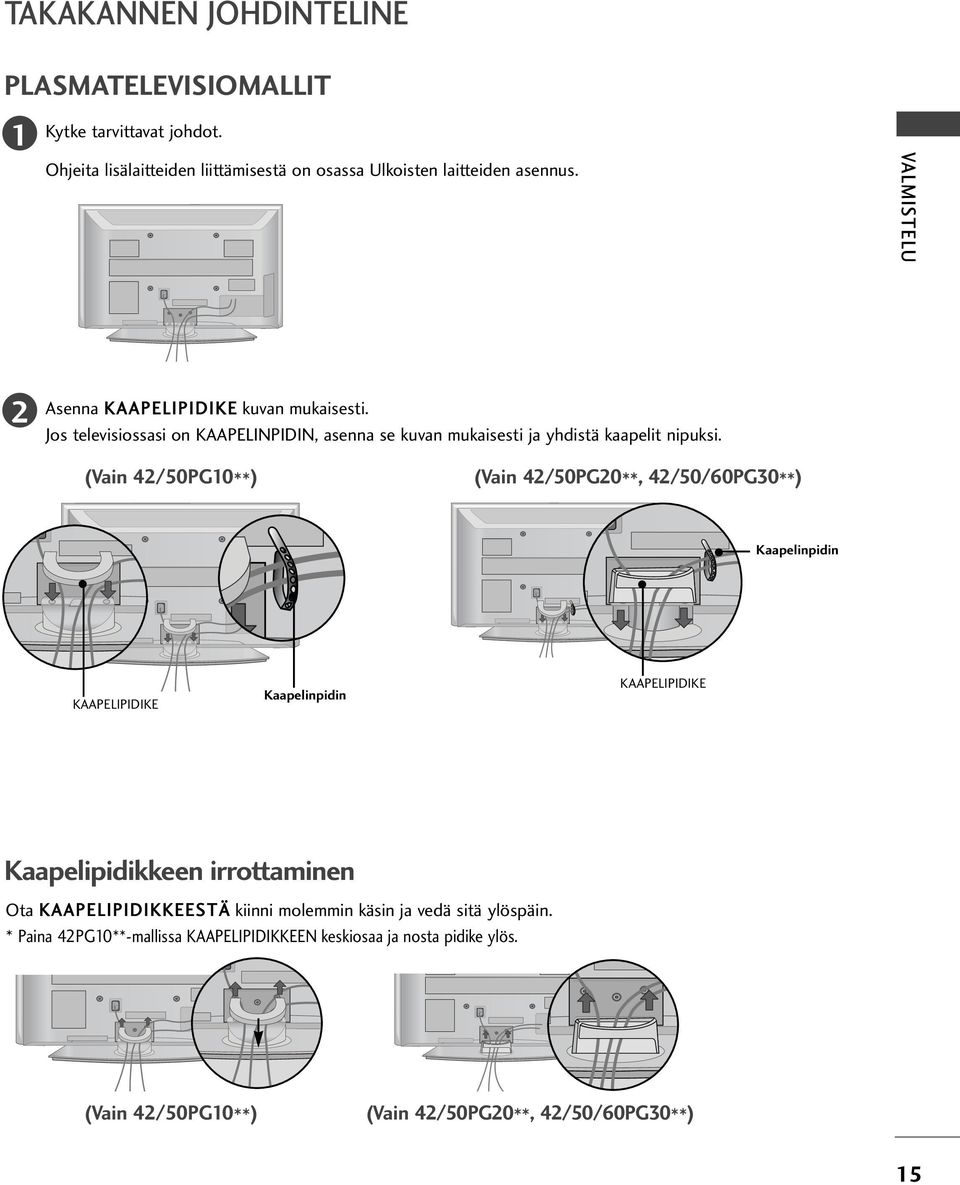

17 TAKAKANNEN JOHDINTELINE PLASMATELEVISIOMALLIT Kytke tarvittavat johdot. Ohjeita lisälaitteiden liittämisestä on osassa Ulkoisten laitteiden asennus. VALMISTELU Asenna KAAPELIPIDIKE kuvan mukaisesti. Jos televisiossasi on KAAPELINPIDIN, asenna se kuvan mukaisesti ja yhdistä kaapelit nipuksi. (Vain /50PG0**) (Vain /50PG0**, /50/60PG0**) Kaapelinpidin KAAPELIPIDIKE Kaapelinpidin KAAPELIPIDIKE Kaapelipidikkeen irrottaminen Ota KAAPELIPIDIKKEESTÄ kiinni molemmin käsin ja vedä sitä ylöspäin. * Paina PG0**-mallissa KAAPELIPIDIKKEEN keskiosaa ja nosta pidike ylös. (Vain /50PG0**) (Vain /50PG0**, /50/60PG0**) 5

18 VALMISTELU VALMISTELU LCD-TELEVISIOMALLIT: /7/LG0**, 6//7/ LG0**, /7//7/5LG5*** Kytke tarvittavat johdot. Ohjeita lisälaitteiden liittämisestä on osassa Ulkoisten laitteiden asennus. LCD-TELEVISIOMALLIT : 9/LSD* Kytke tarvittavat johdot. Ohjeita lisälaitteiden liittämisestä on osassa Ulkoisten laitteiden asennus. Avaa KAAPELIPIDIKE kuvan mukaisesti ja järjestä kaapelit. Asenna KAAPELIPIDIKE kuvan mukaisesti. KAAPELIPIDIKE Kiinnitä KAAPELIPIDIKE kuvan mukaisesti. Kaapelipidikkeen irrottaminen (LCD-TELEVISIOMALLIT: 9/LSD*) Paina ensin kaapelitelinettä. Pidä kiinni KAAPELITELINEESTÄ molemmilla käsillä ja vedä sitä ylöspäin.! HUOMAUTUS G Älä käytä CABLE MANAGEMENT CLIP (KAAPELIPIDIKE) -osaa television nostamiseen. - Jos tuote putoaa, käyttäjä voi loukkaantua ja tuote rikkoutua. 6

19 LCD-TELEVISIOMALLIT : 9/LG0** Kytke tarvittavat johdot. Ohjeita lisälaitteiden liittämisestä on osassa Ulkoisten laitteiden asennus. VALMISTELU Asenna KAAPELIPIDIKE kuvan mukaisesti. KAAPELIPIDIKE Kaapelipidikkeen irrottaminen G Pidä kiinni KAAPELIPIDIKKEESTÄ molemmin käsin ja vedä sitä taaksepäin.! HUOMAUTUS G Älä käytä CABLE MANAGEMENT CLIP (KAAPELIPIDIKE) -osaa television nostamiseen. - Jos tuote putoaa, käyttäjä voi loukkaantua ja tuote rikkoutua. 7

20 VALMISTELU NÄYTÖN SIJOITTAMINEN(Vain 9/LG0**, 9/LSD*) Kallistuskulma Oman televisiosi liitännät voivat olla hieman erilaiset kuin tässä on kuvattu. 0~ 0 VALMISTELU Säädä paneelin asento sopivaksi. SIJAINTI (Vain 9/LG0**, 9/LSD*) Sijoita televisio niin, ettei auringonvalo tai muu kirkas valo osu suoraan kuvaruudun pintaan. Televisio pitää suojata huolellisesti tärinältä, kosteudelta, pölyltä ja kuumuudelta. Varmista myös, että ilma pääsee vapaasti kiertämään television ympärillä. Älä peitä takapaneelissa olevia ilmanvaihtoaukkoja. Jos aiot asentaa television seinään, kiinnitä sen takapaneeliin VESA-sovitin (lisävaruste). Kun asennat television käyttäen seinäkiinnitystelinettä (lisävaruste), kiinnitä se huolellisesti, ettei televisio putoa. KENSINGTON SECURITY SYSTEM -TURVAJÄRJESTELMÄ (Vain 9/LG0**, 9/LSD*) - Television takapaneelissa on Kensington Security System -liitäntä. Kytke Kensington Security Systemin kaapeli alla esitetyllä tavalla. - Katso Kensington Security Systemin tarkemmat asennusohjeet turvajärjestelmän mukana toimitetusta ohjeista. Lisätietoja on Kensingtonin kotisivuilla osoitteessa www. kensington. com, Kensington myy kannettavien tietokoneiden, LCD-projektorien ja muiden kalliiden sähkölaitteiden turvajärjestelmiä. Huomautus: - Kensington Security System on lisävaruste. Huomautus: a. Jos televisio tuntuu viileältä, kuvaruudussa voi näkyä värinää virran kytkemisen jälkeen. Tämä on normaalia eikä merkki viasta. b. Kuvaruudussa saattaa olla viallisia pisteitä, jotka näkyvät punaisina, vihreinä tai sinisinä. Niillä ei kuitenkaan ole haitallista vaikutusta television suorituskykyyn. c. Vältä LCD-näytön koskettamista, äläkä paina sitä sormillasi kovin pitkään. Saatat siten aiheuttaa kuvaruutuun väliaikaisia vääristymiä. 8

21 R Televisio voidaan asentaa monella tavalla, esimerkiksi seinään tai pöydälle. Televisio on suunniteltu kiinnitettäväksi vaakasuoraan. MAADOITUS Varmista, että sähköiskuilta suojaava maadoitus on yhdistetty. Jos maadoittaminen ei ole mahdollista, pyydä sähköasentajaa asentamaan erillinen vikavirtakytkin. Maadoitusjohtoa ei saa yhdistää kaasuputkiin eikä puhelinverkkoihin. JALUSTAN ASENTAMINEN Virtalähde Vikavirtakytkin VALMISTELU Jätä laitteen jokaisen sivun ja seinän väliin 0 cm tyhjää tilaa, jotta ilma pääsee kiertämään vapaasti. tuumaa tuumaa tuumaa tuumaa ASENTAMINEN SEINÄLLE: VAAKASUORA ASENNUS Jätä laitteen jokaisen sivun ja seinän väliin 0 cm tyhjää tilaa, jotta ilma pääsee kiertämään vapaasti. Suosittelemme, että asennat television seinälle LG-merkkisellä seinäkiinnitystelineellä. tuumaa tuumaa tuumaa tuumaa tuumaa ILMAN PÖYTÄTELINETTÄ (paitsi 9/LSD*) Kuva saattaa poiketa tv-laitteestasi. Kun asennat laitteen seinään, käytä pöytätelineen suojakantta. Aseta SUOJAKANSI televisioon siten, että se napsahtaa paikalleen. < PLASMATELEVI- SIOMALLIT > <LCD-TELEVI- SIOMALLIT> 9

22 VALMISTELU Älä kytke mitään virtajohtoa pistorasiaan, ennen kuin olet kytkenyt kaikki laitteet toisiinsa. Muuten laitteet voivat vahingoittua. ANTENNIN KYTKEMINEN Suuntaa antenni niin, että kuvasta tulee mahdollisimman hyvä. Antennikaapeli ja muunnin on hankittava erikseen. VALMISTELU L/MONO AUDIO R VIDEO S-VIDEO AV IN Antennip istorasia Rivi- ja kerrostalot (Kytke antennipistorasiaan) HDMI IN RGB IN AV AV ANTENNA IN ANTENNA IN VIDEO AUDIO COMPONENT IN VARIABLE AUDIO OUT AV AV Ulkoantenni (VHF, UHF) Omakotitalot (Kytke ulkoantennin pistorasiaan) RF-koaksiaalikaapeli (75 ohm) UHF Antenna VHF Signaaliv ahvistin AV AV ANTENNA IN Jos signaali on heikko, saat paremman kuvan asentamalla antenniin signaalivahvistimen kuvassa näkyvällä tavalla. Jos signaali pitää jakaa kahden television kesken, käytä antennisignaalin jakajaa. 0

23 ULKOISTEN LAITTEIDEN ASENNUS Älä kytke mitään virtajohtoa pistorasiaan, ennen kuin olet kytkenyt kaikki laitteet toisiinsa. Muuten laitteet voivat vahingoittua. Tässä ULKOISTEN LAITTEIDEN ASENNUSTA koskevassa osassa käytetään lähinnä LSD* -malleja koskevia kuvia. HD-VASTAANOTTIMEN ASENNUS Tämä televisio voi vastaanottaa digitaalisia antenni- ja kaapelisignaaleita ilman erillistä digivastaanotinta. Jos vastaanotat digitaalisignaaleita digivastaanottimen tai muun ulkoisen digitaalisen laitteen kautta, perehdy seuraavaan kaavioon. Kytkeminen komponenttikaapelilla Kytke DVD-soittimen videolähtöliitännät (Y, PB, PR) television KOMPONENTTI IN VIDEO -tuloliitäntöihin. Kytke DVD-soittimen äänilähtöliitännät television KOMPONENTTI IN AUDIO -tuloliitäntöihin. Kytke virta digitaaliseen kotipäätteeseen. (Katso ohjeet kotipäätteen käsikirjasta.) Valitse kaukosäätimen INPUT -painikkeella lähteeksi Component. COMPONENT IN VIDEO AUDIO Y PB PR L R ULKOISTEN LAITTEIDEN ASENNUS Signaali 80i/576i 80p/576p 70p/080i 080p Komponentti Kyllä Kyllä Kyllä Kyllä (50/60Hz) HDMI Ei Kyllä Kyllä Kyllä Kytkeminen HDMI kaapelilla HDMI/DVI IN Kytke digitaalisen kotipäätteen HDMI-lähtöliitännät television HDMI/DVI IN, HDMI/DVI IN, HDMI IN -tai HDMI IN -liitäntään. Kytke virta digitaaliseen kotipäätteeseen. (Katso ohjeet kotipäätteen käsikirjasta.) Valitse kaukosäätimen INPUT -painikkeella lähteeksi HDMI/ DVI, HDMI, HDMI-tai HDMI.

24 ULKOISTEN LAITTEIDEN ASENNUS Kytkeminen HDMI-DVI-kaapelilla ULKOISTEN LAITTEIDEN ASENNUS Kytke digitaalisen kotipäätteen DVI-lähtöliitännät television HDMI/DVI IN, HDMI/DVI IN (DVI) -tai HDMI/DVI IN -liitäntään. Kytke digitaalisen kotipäätteen äänen (audio)lähtöliitännät television AUDIO IN (RGB/DVI)-liitäntään. Kytke virta digitaaliseen kotipäätteeseen. (Katso ohjeet kotipäätteen käsikirjasta.) Valitse kaukosäätimen INPUT-painikkeella lähteeksi HDMI/DVI -tai HDMI. HDMI/DVI IN AUDIO IN (RGB/DVI) DVI-PC OUTPUT AUDIO DIGITAL AUDIO OUT -KYTKEMINEN (paitsi 9/LSD*) - Voit välittää television äänen ulkoiseen äänentoistolaitteeseen optisen Digital Audio Output -lähtöliitännän kautta. Kytke optisen kaapelin toinen pää television optiseen Digital Audio Output -lähtöliitäntään. Kytke optisen kaapelin toinen pää äänentoistolaitteen digitaalisen äänen optiseen tuloliitäntään. Aseta AUDIO (ÄÄNI) -valikon TV Speaker (Television kaiutin) -vaihtoehdoksi Off (Ei käytössä). ( G p.80). Tutustu ulkoisen äänentoistolaitteen käyttöoppaaseen, kun ryhdyt käyttämään laitetta. DVI IN AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT RGB IN (PC) RS-C IN (CONTROL & SERVICE) COMPONENT IN VIDEO AUDIO AV AV VAROITUS GÄlä katso optisen lähtöliitännän sisään. Lasersäteeseen katsominen voi vahingoittaa silmiäsi.

25 DVD-SOITTIMEN KYTKEMINEN Kytkeminen komponenttikaapelilla Kytke DVD-soittimen videolähtöliitännät (Y, PB, PR) television KOMPONENTTI IN VIDEO-tuloliitäntöihin. COMPONENT IN VIDEO AUDIO Y PB PR L R 5 Kytke DVD-soittimen äänilähtöliitännät television KOMPONENTTI IN AUDIO-tuloliitäntöihin. Kytke DVD-soittimeen virta ja pane soittimeen DVDlevy. Valitse kaukosäätimen INPUT-painikkeella läh-teeksi Component. Katso ohjeita DVD-soittimen käyttöoppaasta. Komponenttituloliitännät Saat laadukkaan kuvan, kun kytket DVD-soittimen komponenttituloliitäntöihin seuraavalla tavalla. ULKOISTEN LAITTEIDEN ASENNUS Television komponenttitulot Y PB PR Y PB PR DVD-soittimen videolähdöt Y Y B-Y Cb R-Y Cr Y Pb Pr Kytkeminen Scart-kaapelilla AV AV Kytke DVD-soittimen Scart-liitäntä television A V - Scartliitäntään. Käytä suojattua Scart-kaapelia. Kytke DVD-soittimeen virta ja pane soittimeen DVD-levy. Valitse kaukosäätimen INPUT-painikkeella lähteeksi A V. Jos videonauhuri on kytketty A V -Scart-liitäntään, valitse lähteeksi AV. Katso ohjeita DVD-soittimen käyttöoppaasta.! HUOMAUTUS G Jos käytät EURO-scart-kaapelia, käytä suojattua Euro-scart-kaapelia. AUDIO/ VIDEO (R) AUDIO (L)

26 ULKOISTEN LAITTEIDEN ASENNUS Kytkeminen S-videokaapelilla (paitsi 9/LSD*, /7/LG0**, /50PG0**) ULKOISTEN LAITTEIDEN ASENNUS 5 Kytke DVD-soittimen S-VIDEO-lähtöliitäntä television S- VIDEO-tuloliitäntään. Kytke DVD-soittimen äänilähtöliitännät television AUDIO-tuloliitäntöihin. Kytke DVD-soittimeen virta ja pane soittimeen DVDlevy. Valitse kaukosäätimen INPUT-painikkeella lähteeksi AV. Lisätietoja on DVD-soittimen käyttöohjeessa. L/MONO AUDIO R HDMI IN PCMCIA CARD SLOT VIDEO S-VIDEO AV IN VIDEO S-VIDEO OUTPUT SWITCH L R ANT IN ANT OUT Kytkeminen HDMI kaapelilla Kytke DVD-soittimen HDMI-lähtöliitännät television HDMI/ DVI IN, HDMI/ DVI IN, HDMI IN -tai HDMI IN -liitäntään. Valitse kaukosäätimen INPUT-painikkeella läh-teeksi HDMI/DVI, HDMI, HDMI -tai HDMI. Katso ohjeita DVD-soittimen käyttöoppaasta. HDMI/DVI IN! HUOMAUTUS G HDMI-kaapelia käytettäessä televisio voi vastaanottaa samanaikaisesti video- ja äänisignaalia. G Jos digitaalinen kotipääte ei tue automaattista HDMI:tä, määritä lähtötarkkuus vastaavalla tavalla.

27 VIDEONAUHURIN KYTKEMINEN Jätä videonauhurin ja television väliin tilaa, jotta kuvassa ei näy kohinaa (häiriöitä). Pysäytyskuva saadaan yleensä videonauhurista. Jos käytetään kuvasuhdetta :, kuvaruudun sivuissa olevat liikkumattomat alueet voivat jäädä näkyviin. Kytkeminen RF-kaapelilla ANTENNA IN ANT OUT ANT IN S-VIDEO OUTPUT SWITCH VIDEO L R Seinäpistoke Antenni ULKOISTEN LAITTEIDEN ASENNUS Kytke videonauhurin ANT OUT -lähtöliitäntä tele-vision ANTENNA IN -tuloliitäntään. Kytke antennikaapeli videonauhurin ANT IN -tuloliitäntään. AV AV Paina videonauhurin P L A Y-painiketta ja etsi sopi-va ohjelma. 5

28 ULKOISTEN LAITTEIDEN ASENNUS Kytkeminen Scart-kaapelilla Kytke videonauhurin Scart-liitäntä television AV- Scart-liitäntään. Käytä suojattua Scart-kaapelia. AV AV ULKOISTEN LAITTEIDEN ASENNUS! Pane kasetti videonauhuriin ja paina videonauhurin PLAY-painiketta. (Katso videonauhurin käyttöopas-ta.) Valitse kaukosäätimen AV. INPUT-painikkeella lähteeksi Jos videonauhuri on kytketty AV-Scart-liitäntään, valitse lähteeksi AV. HUOMAUTUS G Jos käytät EURO-scart-kaapelia, käytä suojattua Euro-scart-kaapelia. AUDIO/ VIDEO (R) AUDIO (L) Kytkeminen RCA-kaapelilla (paitsi 9/LSD*, /50PG0**) L/MONO AUDIO R HDMI IN PCMCIA CARD SLOT S-VIDEO Kytke äänikaapeli television ja videonauhurin AUDIO/VIDEO-liitäntöihin. Huomioi liittimien värit. (Video = keltainen, vasen äänikanava = valkoinen ja oikea äänikanava = punainen) Pane kasetti videonauhuriin ja paina videonauhurin PLAY (TOISTO) -painiketta. (Katso videonauhurin käyttöopasta.) Valitse kaukosäätimen INPUT-painikkeella A V lähteeksi. L/MONO AUDIO R HDMI IN PCMCIA CARD SLOT S-VIDEO L R VIDEO S-VIDEO OUTPUT SWITCH ANT IN ANT OUT VIDEO AV IN! HUOMAUTUS VIDEO AV IN 6 G Jos videonauhurista tulee monoääni, kytke sen audiokaapeli television AUDIO L/ MONO -liitäntään.

29 Kytkeminen S-videokaapelilla (paitsi 9/LSD*, /7/LG0**, /50PG0**) Kytke videonauhurin S-VIDEO-lähtöliitäntä television S - VIDEO-tuloliitäntään. Kuvanlaatu paranee verrattuna siihen, että tavallinen videonauhuri kytkettäisiin videoliitäntään. Kytke äänikaapeli television ja videonauhurin AUDIOliitäntöihin. Pane kasetti videonauhuriin ja paina videonauhurin PLAY-painiketta. (Katso videonauhurin käyttöopasta.) Valitse kaukosäätimen INPUT-painikkeella lähteeksi AV. L/MONO AUDIO R HDMI IN PCMCIA CARD SLOT VIDEO S-VIDEO AV IN S-VIDEO VIDEO OUTPUT SWITCH L R ANT IN ANT OUT ULKOISTEN LAITTEIDEN ASENNUS! HUOMAUTUS G Jos S-videonauhuri on kytketty sekä S-VIDEO- että VIDEOliitäntään, signaali voidaan vastaanottaa ainoastaan lähteestä S-VIDEO. MUUN AV-LÄHTEEN ASENNUS (paitsi 9/LSD*, /50PG0**) Kytke äänikaapeli television ja videonauhurin AUDIO/ VIDEO-liitäntöihin. Huomioi liittimien värit. (Video = keltainen, vasen äänikanava = valkoinen ja oikea äänikanava = punainen) Valitse kaukosäätimen INPUT -painikkeella lähteeksi AV. Valitse ulkoisen laitteen toimintoja. Katso ulkoisen laitteen käyttöopasta. L/MONO AUDIO R HDMI IN PCMCIA CARD SLOT S-VIDEO Camcorder VIDEO L Videokamera R VIDEO AV IN 7

30 ULKOISTEN LAITTEIDEN ASENNUS CI-MODUULIN KIINNITTÄMINEN - Maksullisten palvelujen katsominen digitaalisessa televisiotilassa. - Tämä ominaisuus ei ole käytettävissä kaikissa maissa. PCMCIA CARD SLOT ULKOISTEN LAITTEIDEN ASENNUS Aseta CI-moduuli television PCMCIA-KORTTIPAIKKAAN (Personal Computer Memory Card International Association) oheisen kuvan mukaisesti. Lisätietoja on sivulla 5. TIETONEEN KYTKEMINEN Tässä televisiossa on Kytke ja käytä -ominaisuus, joten tietokone mukautuu television asetuksiin automaattisesti. TV Kytkeminen 5-nastaisella D-sub-kaapelilla RGB (PC) IN AUDIO IN (RGB/DVI) Kytke RGB-soittimen PC-lähtöliitäntä television R G B IN ( PC) tuloliitäntään. Kytke PC-soittimen äänilähtöliitännät television AUDIO IN (RGB/DVI)-tuloliitäntöihin. Kytke tietokoneeseen virta. Valitse kaukosäätimen INPUT-painikkeella lähteeksi RGB. RGB OUTPUT AUDIO 8

31 Kytkeminen HDMI-DVI-kaapelilla Kytke DVI-soittimen PC-lähtöliitäntä television HDMI/DVI IN, HDMI/DVI IN (DVI) -tai HDMI/DVI IN tuloliitäntään. Kytke PC-soittimen äänilähtöliitännät television AUDIO IN ( RGB/ DVI)-tuloliitäntöihin. Kytke tietokoneeseen virta. Valitse kaukosäätimen INPUT-painikkeella lähteeksi HDMI/DVI-tai HDMI. HDMI/DVI IN DVI-PC OUTPUT AUDIO IN (RGB/DVI) AUDIO ULKOISTEN LAITTEIDEN ASENNUS! HUOMAUTUS G Voit nauttia elävästä kuvasta ja äänestä yhdistämällä tietokoneen televisioon. G Vältä jättämästä liikkumatonta kuvaa televisioruutuun pitkäksi ajaksi. Liikkumaton kuva voi palaa näyttöön pysyvästi. Käytä aina näytönsäästäjä, kun se on mahdollista. G Yhdistä tietokone television RGB (PC) tai HDMI IN (tai HDMI/DVI IN)-liitäntään. Säädä tietokoneen lähtötarkkuutta. G Tietokonetilassa voi esiintyä kohinaa ja pystykuviota sekä kontrastin tai kirkkauden häiriöitä käytettäessä joitakin tarkkuuksia. Säädä tällöin tietokonetilan tarkkuutta, virkistystaajuutta, kirkkautta tai kontrastia, kunnes kuva on selkeä. Jos tietokoneen näytönohjaimen virkistystaajuutta ei voi säätää, vaihda tietokoneen näytönohjein tai ota yhteys näytönohjaimen valmistajaan. G Synkronointisignaali voidaan valita erikseen vaakaja pystytaajuuksia varten. G Kytke tietokoneen näyttöliitäntään kiinnitetty signaalikaapeli television RGB (PC) -liitäntään tai tietokoneen HDMI-liitäntään kiinnitetty signaalikaapeli television HDMI IN (tai HDMI/DVI IN) -liitäntään. G Kytke tietokoneen äänikaapeli television AUDIO INPUT -liitäntöihin. Television mukana ei toimiteta kaapeleita. G Jos käytät äänikorttia, säädä tietokoneen ääntä tilanteen mukaan. G Tämä televisio käyttää VESA-standardin mukaista Plug and Play -ratkaisua. Televisio lähettää EDIDtiedot tietokoneelle DDC-protokollan avulla. Tietokoneen säätäminen tapahtuu automaattisesti tätä televisiota käytettäessä. G DDC-protokolla on asetettu RGB (analoginen RGB)- ja HDMI (digitaalinen RGB) -tilaa varten. GSäädä tarvittaessa Plug and Play -toiminnon asetuksia. G Jos tietokoneen näyttökortista ei saada analogista ja digitaalista RGB-signaalia samanaikaisesti, kytke vain RGB- tai HDMI IN (tai HDMI/DVI IN) -liitäntä, jotta näet tietokoneen tuottaman kuvan televisiossa. G Jos tietokoneen näyttökortti lähettää analogista ja digitaalista RGB-signaalia samanaikaisesti, aseta televisio RGB- tai HDMI-tilaan (televisio asettaa automaattisesti toiseksi tilaksi Plug and Play.) G Näyttökortti vaikuttaa siihen, toimiiko DOS-tila, jos HDMI-DVI-kaapelia käytetään. G Jos käytettävä RGB-tietokonekaapeli on liian pitkä, voi aiheutua kohinaa. On suositeltavaa käyttää alle 5 metrin kaapelia. Se varmistaa parhaan kuvanlaadun. 9

32 ULKOISTEN LAITTEIDEN ASENNUS Tuettu näyttötarkkuus (Vain 9/LSD*) vain RGB-PC, HDMI/DVI-PC -tilassa vain HDMI/DVI-DTV -tilassa ULKOISTEN LAITTEIDEN ASENNUS Tarkkuus 70x00 60x80 800x600 8x6 0x768 80x768 60x768 66x768 80x0 0x900 00x x050 Vaakataajuus (khz),68,69 7,68 7,879 6,875 9,75 8,6 56,70 60, 7,78 7,7 7,56 6,595 55,5 6,7 65,6 Pystytaajuus (Hz) 70,08 59,9 75,00 60, 75,00 7,55 60,00 70,00 75,09 59,87 59,8 59,6 60,0 59,90 59,98 59,9 Vain 9LSD * Vain LSD * Tarkkuus 70x80 70x576 80x70 90x080 Vaakataajuus (khz),69,5,5 7,500,96 5,7,75 8,5 6,97 7,76,75 56,50 67, 67,5 Pystytaajuus (Hz) 59, , , ,00,97 9,976 0, ,9 60 0

33 Tuettu näyttötarkkuus (Vain 9//6//7/LG0**, /7/LG0**, /7//7/5LG5***) vain RGB-PC, HDMI/DVI-PC -tilassa vain HDMI/DVI-DTV -tilassa Tarkkuus 70x00 60x80 800x600 8x6 0x768 80x768 60x768 66x768 0x900 00x x050 80x0 90x080 Vaakataajuus (khz),68,69 7,8 7,879 6,875 9,75 8,6 56,70 60, 7,78 7,7 7,56 55,5 6,7 65,6 6,595 66,67 Pystytaajuus (Hz) 70,08 59,9 75,00 60, 75,00 7,55 60,00 70,00 75,09 59,87 59,8 59,6 59,90 59,98 59,9 60,0 59,988 Vain 9LG0 ** Vain LG0 ** Tarkkuus 70x80 70x576 80x70 90x080 Vain 9LG0 **, 7//7/5LG5 *** Vain 7//7/5LG5 *** Vaakataajuus (khz),69 /,5,5 7,500,96 / 5,7 /,75 8,5 6,97 / 7,76 /,75 56,50 67, / 67,5 Pystytaajuus (Hz) 59,9 / ,9 / 60 59,9 / 60 50,00.97 / 6,976 / 0, ,9 / 60 ULKOISTEN LAITTEIDEN ASENNUS Tuettu näyttötarkkuus (Vain /50PG0**, /50PG0**, /50/60PG0**) vain RGB-PC, HDMI/DVI-PC -tilassa vain HDMI/DVI-DTV -tilassa Tarkkuus 70x00 60x80 800x600 0x768 80x768 60x768 90x080 Vaakataajuus (khz),68,69 7,879 8,6 7,78 7,7 66,67 Pystytaajuus (Hz) 70,08 59,9 60, 60,00 59,87 59,80 59,988 Tarkkuus 60x80 70x80 70x576 80x70 90x080 Vaakataajuus (khz),69,69,7,50,5 7,50,96 5,00 8,5,7,75 7,000,75 56,5 67, 67,50 Pystytaajuus (Hz) 59,9 60,00 59,9 60,00 50,00 50,00 59,9 60,00 50,00 59,9 60,00, ,00 59,9 60

34 ULKOISTEN LAITTEIDEN ASENNUS Kuvaruudun asetukset PC-tilassa Näytön asetusten palauttaminen Tämä toiminto on käytettävissä seuraavissa tiloissa: RGB[PC] (RGB[Tietokone]). ULKOISTEN LAITTEIDEN ASENNUS KUVA Siirrä Kontrasti : 70 Kirkkaus : 50 Terävyys : 50 Väri : 50 Värisävy : 0 Lisäsäädöt Kuvan palauttam. Näyttö D NÄYTTÖ Siirrä RETURN Edel. Tarkkuus Auto aset. Sijainti Size Vaihe Nollaus G Aseta MENU Valitse KUVA. 5 Valitse NÄYTTÖ. Valitse Nollaus. Valitse KYLLÄ. Suorita Nollaus. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta.

35 Näytön sijainnin, koon ja vaiheen säätäminen. Jos kuva ei ole selkeä automaat-tisäädön jälkeen ja jos teksti näyttää edelleen värisevän, säädä kuvan vaiheistusta manuaalisesti. Tämä toiminto on käytettävissä seuraavissa tiloissa: RGB[PC]. KUVA Siirrä Kontrasti : 70 Kirkkaus : 50 Terävyys : 50 Väri : 50 Värisävy : 0 Lisäsäädöt Kuvan palauttam. Näyttö D NÄYTTÖ Tarkkuus Auto aset. Sijainti Size Vaihe Nollaus G Siirrä F RETURN Edel. D G E ULKOISTEN LAITTEIDEN ASENNUS MENU Valitse KUVA. Valitse NÄYTTÖ. Valitse Sijainti, Size tai Vaihe. Tee tarvittavat muutokset. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta.

36 ULKOISTEN LAITTEIDEN ASENNUS Tarkkuuden valitseminen Voit katsoa normaalia kuvaa valitsemalla saman RGB-tilan ja PC-tilan tarkkuuden. Tämä toiminto on käytettävissä seuraavissa tiloissa: RGB[PC] ULKOISTEN LAITTEIDEN ASENNUS KUVA Siirrä Kontrasti : 70 Kirkkaus : 50 Terävyys : 50 Väri : 50 Värisävy : 0 Lisäsäädöt Kuvan palauttam. Näyttö D NÄYTTÖ Tarkkuus Auto aset. Sijainti Size Vaihe Nollaus G Siirrä RETURN Edel. 0 x x x x 768 paitsi PLASMA TV MENU Valitse KUVA. Valitse NÄYTTÖ. Valitse Tarkkuus. Valitse haluttu tarkkuus. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta.

37 Automaattinen asetus (vain RGB [PC] -tilassa) Tämä toiminto säätää kuvan sijainnin automaattisesti ja vähentää kuvan värinää. Jos kuva ei ole säätämisen jälkeenkään aivan moitteeton, televi-siossa ei ole vikaa, vaan se tarvitsee lisäsäätämistä. Automaattinen asetus Tämä toiminto säätää sijainnin näytössä, kellon ja kellon vaiheen automaattisesti. Kuva poistuu näytöstä muutamaksi sekunniksi, kun asetuksia määritetään automaattisesti. KUVA Siirrä Näyttö D Kontrasti : 70 Kirkkaus : 50 Terävyys : 50 Väri : 50 Värisävy : 0 Lisäsäädöt Kuvan palauttam. NÄYTTÖ Tarkkuus Auto aset. Sijainti Size Vaihe Nollaus G Siirrä RETURN Edel. Aseta ULKOISTEN LAITTEIDEN ASENNUS MENU Valitse KUVA. Valitse NÄYTTÖ. Valitse Auto aset.. Jos kuvan sijainti ei ole vieläkään oikea, valitse automaattisäätö uudelleen. Jos kuvaa on säädettävä uudelleen automaattisen säätämisen jälkeen RGB (PC) -tilassa, voit säätää Sijainti, Size tai Vaihe. 5 Valitse KYLLÄ. Suorita Auto aset.. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 5

38 TELEVISION KATSELU / KANAVIEN HALLINTA KAUKOSÄÄTIMEN NÄPPÄINTOIMINNOT (Vain 9/LSD*) Kun käytät kaukosäädintä, kohdista se televisiossa olevaan kaukosäätimen vastaanottimeen. TELEVISION KATSELU / KANAVIEN HALLINTA TV D/A TV/RADIO TEXT MENU INFO i LIST VOL POWER 0 Q.VIEW EXIT RETURN * FAV I/II INPUT MUTE AV MODE PR GUIDE POWER D/A INPUT INPUT TV/RADIO I/II MUTE Numeropainikk eet 0~9 LIST Q.VIEW MENU EXIT INFO i Kytkee virran, jos televisio on valmiustilassa, tai valitsee valmiustilan, jos virta on katkaistu. Digitaalisen tai analogisen tilan valinta. Käynnistää laitteen valmiustilasta. Ulkoisen lähteen vaihtoehdot vaihtuvat peräkkäin. Kytkee laitteen valmiustilasta päälle. Radio- tai TV-kanavan valinta digitaalisessa tilassa. Valitsee äänisignaalille ulostulon. Mykistää äänen tai poistaa mykistyksen. Valitsevat ohjelman. Valitsevat valikosta numeroidun vaihtoehdon. Näyttää ohjelmataulukon. Palaa viimeksi katseltuun ohjelmaan. Avaa valikon. Tyhjentää kuvaruutunäytön ja palaa kaikista valikoista television katseluun. Näyttää nykyisen näytön tiedot. RATIO INDEX SLEEP TIME SUBTITLE HOLD UPDATE REVEAL? GUIDE PEUKALOSAUVA (ylös/alas/vase mmalle/oikealle) Tuo ohjelmaoppaan näkyviin. Voit siirtyä näytössä näkyvissä valikoissa ja säätää asetuksia. Vahvistaa valinnan tai näyttää nykyisen tilan. VOLUME UP Säätää äänenvoimakkuutta. /DOWN BACK Käyttäjä voi siirtyä yhden tason taaksepäin vuorovaikutteisessa sovelluksessa, EPG-ohjelmaoppaassa tai muussa vuorovaikutteisessa toiminnossa. * FAV EI TOIMINTO Näyttää valitun suosikkiohjelman. Programme UP/DOWN Valitsee ohjelman. 6

39 TV D/A POWER INPUT TELETEXTpainikkeet Näillä painikkeilla ohjataan tekstitelevision toimintaa. Lisätietoja on kohdassa Tekstitelevisio. TV/RADIO TEXT I/II MUTE MENU INFO i LIST VOL 0 Q.VIEW EXIT RETURN * AV MODE PR GUIDE VÄRILLISET PAINIKKEET RATIO SLEEP SUBTITLE Näitä painiketta tarvitaan käytettäessä tekstitelevisiota (vain TELETEXT-malleissa) tai Kanavien järjestelytoimintoa. Valitsee halutun kuvasuhteen. Asettaa uniajastimen. Haluamasi tekstityksen käynnistäminen digitaalisessa tilassa. TELEVISION KATSELU / KANAVIEN HALLINTA FAV RATIO SLEEP SUBTITLE UPDATE INDEX TIME HOLD REVEAL? Paristojen asentaminen Avaa kaukosäätimen takaosassa olevan paristolokeron kansi. Aseta kaksi,5 voltin AAA-kokoista paristoa oikeinpäin (plus- ja miinusmerkit kohdakkain). Älä käytä vanhoja tai käytettyjä paristoja uusien kanssa. Sulje kansi. 7

40 TELEVISION KATSELU / KANAVIEN HALLINTA (Vain /50PG0**) POWER POWER Kytkee virran, jos televisio on valmiustilassa, tai valitsee valmiustilan, jos virta on katkaistu. INPUT GUIDE TV/RAD TEXT AV MODE INPUT Ulkoisen lähteen vaihtoehdot vaihtuvat peräkkäin. Käynnistää laitteen valmiustilasta. TELEVISION KATSELU / KANAVIEN HALLINTA MENU RETURN EXIT LIST 0 Q.VIEW MARK FAV MUTE * Q.MENU P RATIO TV/RAD GUIDE (OPAS) TIEDOT i TELETEXT BUTTONS AV MODE (AV-TILA) 0~9 number button LIST Q.VIEW MENU Valitsee radio-, TV- ja DTV-kanavan. Tuo ohjelmaoppaan näkyviin. Näyttää nykyisen näytön tiedot. Näillä painikkeilla ohjataan tekstitelevision toimintaa. Lisätietoja on kohdassa Tekstitelevisio. Tämän avulla voit valita ja määrittää kuvia sekä ääniä AVlaitteita kytkettäessä. Valitsevat ohjelman. Valitsevat valikosta numeroidun vaihtoehdon. Näyttää ohjelmataulukon. Palaa viimeksi katseltuun ohjelmaan. Avaa valikon. Tyhjentää kuvaruutunäytön ja palaa kaikista valikoista television katseluun. * T.OPT SUBTITLE Q.MENU PEUKALOSAUVA (ylös/alas/vasem malle/oikealle) Valitse haluamasi pikavalikkolähde. Voit siirtyä näytössä näkyvissä valikoissa ja säätää asetuksia. Vahvistaa valinnan tai näyttää nykyisen tilan. RETURN (PALUU) (EXIT (POISTU)) Tämän avulla käyttäjä voi palata yhden vaiheen taaksepäin vuorovaikutteisessa sovelluksessa, EPG:ssä tai muussa käyttäjätoiminnossa. RATIO Valitsee halutun kuvasuhteen. 8

41 INPUT GUIDE MENU RETURN EXIT LIST * POWER 0 Q.VIEW MARK FAV MUTE * T.OPT TV/RAD TEXT AV MODE SUBTITLE Q.MENU P RATIO FAV * MUTE PAGE UP/DOWN (EDELLINEN SIVU / SEURAAVA SIVU) VÄRILLISET PAINIKKEET SUBTITLE (TEKSTITYS) VOLUME +/- SIMPLINKohjauspainikkeet Säätää äänenvoimakkuutta. Paristojen asentaminen Näyttää valitun suosikkiohjelman.. EI TOIMINTO Mykistää äänen tai poistaa mykistyksen Siirtyy yhdestä näytön ruudusta seuraavaan. Näitä painiketta tarvitaan käytettäessä tekstitelevisiota (vain TELETEXT-malleissa) tai Kanavien järjestelytoimintoa. Haluamasi tekstityksen käynnistäminen digitaalisessa tilassa. Ohjaa Simplink-toimintoa. SÄHKÖINEN EPG-OHJELMAOPAS (DIGITAALISESSA TILASSA) Avaa kaukosäätimen takaosassa olevan paristolokeron kansi. Aseta kaksi,5 voltin AAA-kokoista paristoa oikeinpäin (plus- ja miinusmerkit kohdakkain). Älä käytä vanhoja tai käytettyjä paristoja uusien kanssa. Sulje kansi. 9

42 TELEVISION KATSELU / KANAVIEN HALLINTA (paitsi 9/LSD*, /50PG0**) RATIO MODE Valitsee etätoimintatilan: TV, DVD, VCR, AUDIO, CABLE tai STB. POWER INPUT Kytkee virran, jos televisio on valmiustilassa, tai valitsee valmiustilan, jos virta on katkaistu. Ulkoisen lähteen vaihtoehdot vaihtuvat peräkkäin. Käynnistää laitteen valmiustilasta. TV/RAD Valitsee radio-, TV- ja DTV-kanavan. RATIO Valitsee halutun kuvasuhteen. SÄHKÖINEN EPG-OHJELMAOPAS (DIGITAALISESSA TILASSA) Q.MENU (PIKAVALIKKO) MENU GUIDE (OPAS) PEUKALOSAUVA (ylös/alas/vase mmalle/oikealle) RETURN (PALUU) (EXIT (POISTU)) Valitse haluamasi pikavalikkolähde. Avaa valikon. Tyhjentää kuvaruutunäytön ja palaa kaikista valikoista television katseluun. Tuo ohjelmaoppaan näkyviin. Voit siirtyä näytössä näkyvissä valikoissa ja säätää asetuksia. Vahvistaa valinnan tai näyttää nykyisen tilan. Tämän avulla käyttäjä voi palata yhden vaiheen taaksepäin vuorovaikutteisessa sovelluksessa, EPG:ssä tai muussa käyttäjätoiminnossa. INFO i Näyttää nykyisen näytön tiedot. (TIEDOT i ) Tämän avulla voit valita ja määrittää kuvia sekä ääniä AVlaitteita AV MODE (AV-TILA) kytkettäessä. VÄRILLISET PAINIKKEET Näitä painiketta tarvitaan käytettäessä tekstitelevisiota (vain TELETEXT-malleissa) tai Kanavien järjestelytoimintoa. TELETEXTpainikkeet SUBTITLE (TEKSTITYS) Näillä painikkeilla ohjataan tekstitelevision toimintaa. Lisätietoja on kohdassa Tekstitelevisio. Haluamasi tekstityksen käynnistäminen digitaalisessa tilassa. Televisioon liitettyjen AV-laitteiden luettelon näyttö. Tämän painikkeen avulla voit tuoda näyttöön Simplinkvalikon tai poistaa sen näytöstä. 0

43 RATIO Säätää äänenvoimakkuutta. FAV Näyttää valitun suosikkiohjelman. MUTE Programme PAGE UP/DOWN (EDELLINEN SIVU / SEURAAVA SIVU) 0~9 number button LIST Q.VIEW VOLUME +/- SIMPLINKohjauspainikkeet Mykistää äänen tai poistaa mykistyksen Valitsee ohjelman. Siirtyy yhdestä näytön ruudusta seuraavaan. Valitsevat ohjelman. Valitsevat valikosta numeroidun vaihtoehdon. Näyttää ohjelmataulukon. Palaa viimeksi katseltuun ohjelmaan. Ohjaa Simplink-toimintoa. TELEVISION KATSELU / KANAVIEN HALLINTA Paristojen asentaminen Avaa kaukosäätimen takaosassa olevan paristolokeron kansi. Aseta kaksi,5 voltin AAA-kokoista paristoa oikeinpäin (plus- ja miinusmerkit kohdakkain). Älä käytä vanhoja tai käytettyjä paristoja uusien kanssa. Sulje kansi.

44 TELEVISION KATSELU / KANAVIEN HALLINTA TELEVISION KÄYNNISTÄMINEN - Voit hyödyntää television ominaisuuksia, kun käynnistät sen. Kytke ensin virtajohto oikein. Televisio siirtyy tällöin valmiustilaan. TELEVISION KATSELU / KANAVIEN HALLINTA Voit käynnistää valmiustilassa olevan television painamalla television r / I, INPUT tai P (tai PR D E)-painiketta tai painamalla kaukosäätimen POWER, INPUT, D/A, P (tai (PR + - tai P + -)) tai NUMBER. Määritysten tekemisen aloittaminen Jos OSD (Kuvaruutunäyttö) on näkyvissä television käynnistämisen jälkeen, voit säätää Language- (Kieli), Select Mode- (Valitse tila), Country- (Maa), Time Zone- (Aikavyöhyke) ja Auto programme tuning (Automaattinen viritys) -asetuksia. HUOMAUTUS: a. Jos painikkeita ei paineta, kuvaruutunäyttö häviää automaattisesti noin 0 sekunnin kuluttua. b. RETURN -painikkeella voit siirtyä nykyisestä OSD-kuvaruutunäytöstä edelliseen OSD-kuvaruutunäyttöön. c. DTV-lähetysympäristön mukaan kaikki DTV-ominaisuudet eivät välttämättä toimi maissa, joissa ei ole vahvistettuja DTV-lähetysstandardeja. d. Home (Koti) -tila on paras asetus kotiympäristöön, ja se on myös television oletustila. e. In Store (Myymälä) -tila on paras asetus myymäläympäristöön. Jos kuvanlaatua muokataan, In Store (Myymälä) -tila palauttaa tehdasasetetun kuvanlaadun tietyn ajanjakson jälkeen. f. Voit vaihtaa tilaa (Home, In Store) valitsemalla OPTION (Asetus) -valikosta Factory Reset (Tehdasasetusten palautus). KANAVAN VALITSEMINEN Valitse kanava P numeropainikkeilla. (tai (PR + - tai P + -)) painikkeella tai ÄÄNENVOIMAKKUUDEN SÄÄTÄMINEN Säädä äänenvoimakkuus VOL + - (tai + -)-painikkeella. Jos haluat mykistää äänen, paina MUTE -painiketta. Saat äänen jälleen kuulumaan painamalla MUTE, VOL ), tai I/II-painiketta. (tai

45 NÄYTTÖVALIKOIDEN VALITSEMINEN JA SÄÄDÖT Näytössä näkyvä valikko ja tämän käyttöoppaan kuvat voivat olla hieman erilaisia. ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot ASENNUS KUVA ÄÄNI AIKA ASETUS LUKITUS KUVA Siirrä Kuvasuhde : 6:9 Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 ÄÄNI Siirrä Autom. äänenvoim. : Pois Tasapaino 0 Ääniasetus : Normaali 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E E R L G R TELEVISION KATSELU / KANAVIEN HALLINTA AIKA Siirrä Kello TV:n sulkuaika : Pois Avausaika : Pois Uniajastin : Pois Autom. sulku : Pois Aikavyöhyke :Kanarians. GMT ASETUS Siirrä Valikkokieli : Englanti Äänen kieli : Englanti Tekstityksen kieli : Englanti Huono kuulo( ) Pois Asetusmaa : UK Liitäntä SIMPLINK : Pois Key Lock : Pois E LUKITUS Siirrä Lukitus : Pois Määritä salasana Estetty ohjelma Kanavien valvonta : Pois MENU Tuo valikot näkyviin. Valitse valikkokohde. Siirry ponnahdusvalikkoon. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta.

46 TELEVISION KATSELU / KANAVIEN HALLINTA KANAVIEN AUTOMAATTIVIRITYS Sen avulla voit hakea ja tallentaa kaikki ohjelmat automaattisesti. Kun aloitat automaattisen ohjelmoinnin, kaikki aiemmin tallennetut palvelutiedot poistetaan. TELEVISION KATSELU / KANAVIEN HALLINTA MENU ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot Valitse ASENNUS. Valitse Automaattinen haku. Valitse KYLLÄ. ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Kaikki palvelutiedot päivitetään. Vahvistin : Päällä Haluatko jatkaa? Ohjelmistopäivitys : Päällä KYLLÄ EI Diagnostiikka CI-tiedot Secam L haku Anna nelikirjaiminen salasana NUMEROPAINIKKEILLA Lock System O n (Lukitusjärjestelmä käytössä) -tilassa. Jos haluat jatkaa automaattiviritystä, valitse Kyllä käyttämällä -painiketta. Paina sitten -painiketta. Jos et halua jatkaa, valitse E i. Suorita Automaattinen haku. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta.

47 KANAVIEN KÄSIVIRITYS (DIGITAALISESSA TILASSA) Manuaalista ohjelmanhakua käytettäessä voit lisätä ohjelmia manuaalisesti ohjelmaluetteloon. MENU ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot Valitse ASENNUS. Valitse Manuaalinen haku. ASENNUS Siirrä Automaattinen haku Manuaalinen haku F DTV G Kanavien käsittely Vastaannottimesi lisää tämän kanavan kanavalistaan. Vahvistin : Päällä UHF CH. 0 Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot Huono Normaali Hyvä Päivitys Sulje Anna nelikirjaiminen salasana NUMEROPAINIKKEILLA Lock System O n (Lukitusjärjestelmä käytössä) -tilassa. TELEVISION KATSELU / KANAVIEN HALLINTA Valitse DTV. Valitse haluamasi kanavanumero. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 5

48 TELEVISION KATSELU / KANAVIEN HALLINTA KANAVIEN KÄSIVIRITYS (ANALOGISESSA TILASSA) Kanavien käsiviritys mahdollistaa kanavien virittämisen ja niiden järjestämisen haluttuun järjestykseen käsin. TELEVISION KATSELU / KANAVIEN HALLINTA MENU ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot Valitse ASENNUS. Valitse Manuaalinen haku. ValitseT V ASENNUS Siirrä Automaattinen haku Manuaalinen haku Tallennus 007 Kanavien käsittely Vahvistin Järjestelmä Taaj. : Päällä BG V/UHF Kanava 0 Ohjelmistopäivitys : Päällä Hienosäätö F G Diagnostiikka Haku F G CI-tiedot Nimi C 0 tai F TV G Tallenna Sulje Valitse V/UHF tai Kaapeli. Aloita etsintä. Valitse haluamasi kanavanumero. 5 tai Valitse haluamasi ohjelmanumero. 9 Valitse Tallenna Valitse televisiojärjestelmä. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. Anna nelikirjaiminen salasana NUMEROPAINIKKEILLA Lock System O n (Lukitusjärjestelmä käytössä) -tilassa. L : SECAM L/L (lisävaruste) B G : PAL B/G, SECAM B/G (Eurooppa/Itä-Eurooppa/Aasia/ Uusi Seelanti/Lähi-itä/Afrikka/Australia) I : PAL I/II (Iso-Britannia/Irlanti/Hongkong/Etelä-Afrikka) D K : PAL D/K, SECAM D/K (Itä-Eurooppa/Kiina/Afrikka/IVY) Voit tallentaa toisen kanavan toistamalla vaiheet 9. 6

49 A HIENOVIRITYS Hienoviritys on yleensä tarpeen vain silloin, kun kuvanlaatu on heikko. A MENU Valitse ASENNUS. Valitse Manuaalinen haku. ValitseT V. Valitse Nimi. NIMEN ANTAMINEN KANAVALLE Voit myös antaa jokaiselle kanavapaikalle viisimerkkisen nimen Valitse sijainti, valitse sitten toinen merkki, ja niin edelleen. Voit käyttää merkkejä A Z, numeroita 0 9, +/ ja välilyöntiä. Valitse Sulje Valitse Tallenna TELEVISION KATSELU / KANAVIEN HALLINTA MENU Valitse ASENNUS. Valitse Hienosäätö. Valitse Manuaalinen haku. 5 Suorita kuvan ja äänen hienosäätö. ValitseT V. 6 Valitse Tallenna Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 7

50 TELEVISION KATSELU / KANAVIEN HALLINTA PROGRAMME EDIT (tai (PR + - tai P + -)) -painikkeella televisiota kat- Jos ohjelma on määritetty ohitettavaksi, sitä ei voi valita P seltaessa. Jos haluat valita ohitettavaksi määritetyn ohjelman, anna sen numero NUMEROPAINIKKEILLA tai valitse se Programme edit (Ohjelmien järjestely) -valikosta. Tämän toiminnon avulla voit ohittaa televisioon tallennettuja ohjelmia. TELEVISION KATSELU / KANAVIEN HALLINTA Vain joissakin maissa ohjelman numeroa voi muuttaa KELTAISTA painikkeella. MENU ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot Valitse ASENNUS. Valitse Kanavien käsittely. Anna nelikirjaiminen salasana NUMEROPAINIKKEILLA Lock System O n (Lukitusjärjestelmä käytössä) -tilassa. Siirry ominaisuuteen Kanavien käsittely. Valitse tallennettava tai ohitettava ohjelma. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 8

51 (DTV/RADIOTILA) A Ohjelmapaikan ohittaminen BLUE BLUE Valitse ohitettava ohjelmanumero. Muuta ohitettu ohjelmanumero siniseksi. Vapauta ohitettu ohjelma. A Suosikkiohjelman valitseminen Kun ohjelmapaikka on ohitettu, sitä ei voi valita P (tai (PR + - tai P + -)) näppäimellä kanavien normaalin selaamisen aikana. Jos haluat valita ohitetun ohjelmapaikan, anna sen numero suoraan numeronäppäimillä tai valitse se ohjelmapaikkojen järjestelyvalikon tai kanavataulukon kautta. Jos haluat valita ohitettavaksi määritetyn ohjelman, anna sen numero NUMEROPAINIKKEILLA tai valitse se kanavien järjestelyvalikosta tai EPGohjelmaoppaasta. Valittu ohjelma sisällytetään automaattisesti FAV Valitse suosikkiohjelmanumerosi. suosikkiohjelmien luetteloon. TELEVISION KATSELU / KANAVIEN HALLINTA 9

52 TELEVISION KATSELU / KANAVIEN HALLINTA TV-TILASSA Tällä toiminnolla voit poistaa tai ohittaa tallennettua kanavia. A Auto Sort (Automaattinen lajittelu) VIHREÄ Käynnistä Auto Sort (Automaattinen lajittelu). Kun Auto Sort (Automaattinen lajittelu) on kerran käynnistetty, ohjelmia ei ole enää tarpeen muokata. TELEVISION KATSELU / KANAVIEN HALLINTA A Kanavan poistaminen PUNAINEN PUNAINEN KELTAINEN Valitse poistettava ohjelmanumero. Muuta poistetun ohjelman numero punaiseksi. Vapauta poistettu ohjelma. A Kanavan siirtäminen Valitse siirrettävä ohjelmanumero. Muuta siirretyn ohjelman numero KELTAISEKSI. Valittu kanava poistetaan ja kaikki sen jälkeen tulevat kanavat siir-tyvät pykälän ylöspäin. KELTAINEN Vapauta siirretty ohjelma. A Ohjelmapaikan ohittaminen SININEN SININEN Valitse ohitettava ohjelmanumero. Muuta ohitettu ohjelmanumero siniseksi. Vapauta ohitettu ohjelma. Kun ohjelmapaikka on ohitettu, sitä ei voi valita P (tai (PR + - tai P + -)) näppäimellä kanavien normaalin selaamisen aikana. Jos haluat valita ohitetun ohjelmapaikan, anna sen numero suoraan numeronäppäimillä tai valitse se ohjelmapaikkojen järjestelyvalikon tai kanavataulukon kautta. A Suosikkiohjelman valitseminen FAV Valitse suosikkiohjelmanumerosi. Valittu ohjelma lisätään suosikkiohjelmien luetteloon. 50

53 Booster eli tehostin (DIGITAALISESSA TILASSA) Jos kuvanlaatu on huono, määritä Booster (Vahvistin) -asetuksen arvoksi On (Käytössä). MENU ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot Valitse ASENNUS. Valitse Vahvistin. Valitse Päällä tai Pois. Tallenna. ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Off Ohjelmistopäivitys : Päällä On Diagnostiikka CI-tiedot TELEVISION KATSELU / KANAVIEN HALLINTA Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 5

54 TELEVISION KATSELU / KANAVIEN HALLINTA SOFTWARE UPDATE (OHJELMISTOPÄIVITYS) Ohjelmistopäivitys (Software Update) tarkoittaa, että ohjelmiston voi ladata maanpäällisen digitaalisen lähetysjärjestelmän välityksellä. TELEVISION KATSELU / KANAVIEN HALLINTA MENU ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot * Ohjelmistopäivitystä tehtäessä Toisinaan tiedot päivitettävän ohjelmiston siirrosta saattavat näkyä televisiossa seuraavan kaltaisessa valikossa. Valitse ASENNUS. Valitse Ohjelmistopäivitys. Valitse -painikkeella Kyllä, ja seuraava ikkuna tulee näkyviin. ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Off Diagnostiikka On CI-tiedot Tallenna. Valitse Päällä tai Pois. Jos valitset Päällä, näkyviin tulee vahvistussanoma, joka ilmoittaa, että uusi ohjelmisto on löytynyt. Kun ohjelmistopäivitys on valmis, järjestelmä käynnistyy uudelleen. Jos Software Update (Ohjelmistopäivitys) -asetuksen arvo on Off ( Ei käytössä ), näkyviin tulee sanoma, jossa asetuksen arvoksi kehotetaan muuttamaan On ( Käytössä ). Lataaminen alkaa, kun virta katkaistaan. Jos virta kytketään päivityksen aikana, näkyviin tulee ilmaisin, joka kertoo päivityksen tämänhetkisen tilan. - Muista seuraavat asiat ohjelmistopäivityksen aikana: Television virransaantia ei saa keskeyttää. Televisiota ei saa sulkea. Antennia ei saa irrottaa. Ohjelmistopäivityksen jälkeen voit tarkistaa päivitetyn ohjelmiston version Diagnostics (Diagnostiikka) -valikosta. 5

55 DIAGNOSTICS (DIAGNOSTIIKKA) (VAIN DIGITAALISESSA TILASSA) Tämän toiminnon avulla voit tarkastella Manufacturer (Valmistaja)-, Model/Type (Malli/tyyppi)-, Serial Number (Sarjanumero)- ja Software Version (Ohjelmistoversio) -tietoja. Näyttää valitun MUX:n tiedot ja signaalinvoimakkuuden. Näyttää valitun MUX:n signaalitiedot ja palvelun nimen. MENU ASENNUS Siirrä Automaattinen haku Manuaalinen haku Kanavien käsittely Vahvistin : Päällä Ohjelmistopäivitys : Päällä Diagnostiikka CI-tiedot Tekninen diagnostiikka Valmistaja : LG Electronics Inc. Malli/Tyyppi : LSD Sarjanumero : 708KGKG0009 Ohjelmistoversio : V.8. CH 0 CH CH 6 CH 8 CH 5 CH 60 Valitse ASENNUS. Valitse Diagnostiikka. Näytä valmistaja, malli/tyyppi, sarjanumero ja ohjelmistoversio. D E RETURN Edel. Popup MENU Poistu TELEVISION KATSELU / KANAVIEN HALLINTA Näytä kanavan tiedot. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 5

56

57 OHJELMATAULUKON NÄYTTÄMINEN Voit tarkistaa tallennetut kanavat katsomalla kanavataulukkoa. Näkyy lukitun ohjelman yhteydessä. A Kanavataulukon katselu LIST Näytä PKanavalista. A Kanavan valinta kanavataulukosta Valitse ohjelma. Siirry valittuun ohjelmanumeroon. Saatat löytää muutamia sinisenä näkyviä kanavia. Ne ohitetaan automaattisesti automaattivirityksen tai ohjelmapaikkojen muokkauksen yhteydessä. Jotkut kanavat näkyvät ohjelmataulukossa numerolla. Niille ei ole annettu kanavan nimeä. TV/RAD tai TV/RADIO Katsomastasi ohjelman tila vaihtuu TV:stä DTV:ksi ja Radioksi. TELEVISION KATSELU / KANAVIEN HALLINTA A Kanavataulukon selaaminen P tai P Vaihda sivua. LIST Palaa normaaliin television katseluun. A Suosikkiohjelmataulukon näyttäminen FAV Näytä suosikkiohjelmataulukko. 55

58 TELEVISION KATSELU / KANAVIEN HALLINTA (paitsi 9/LSD*, /50PG0**) Se toimii vain laitteella, jossa on logo SIMPLINK. Tarkista logo SIMPLINK. Tuote ei ehkä toimi oikein, jos sitä käytetään HDMI-CEC-toiminnon sisältävien tuotteiden kanssa. Tämän avulla voit hallita ja käyttää muita HDMI-kaapelilla televisioon liitettyjä AV-laitteita ilman muita kaapeleita tai lisäasetuksia. Jos et halua käyttää SIMPLINK-valikkoa, valitse Pois (Ei käytössä). HDMI IN -tulo ei tue SIMPLINK-toimintoa. TELEVISION KATSELU / KANAVIEN HALLINTA MENU ASETUS Siirrä Valikkokieli : Englanti Äänen kieli : Englanti Tekstityksen kieli : Englanti Huono kuulo( ) Pois Asetusmaa : UK Liitäntä SIMPLINK :Pois : Off Näppäinlukko : Pois E Valitse ASETUS. Valitse SIMPLINK. ASETUS Siirrä Valikkokieli : Englanti Äänen kieli : Englanti Tekstityksen kieli : Englanti Huono kuulo( ) Pois Asetusmaa : UK Liitäntä SIMPLINK :Pois : Off Pois Näppäinlukko : Pois Päällä E Valitse Päällä tai Pois. Tallenna. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta.! HUOMAUTUS G Kytke HDMI-kaapeli HDMI/DVI IN -liittimeen tai HDMI IN -liittimen SIMPLINK-laitteen takana olevaan liittimeen (HDMI output). G Kytkettyäsi HDMI-liittimen yllä kuvatulla tavalla kotiteatterissa, jossa on SIMPLINK-toiminto, kytke DIGITAL AUDIO OUT -kaapeli TV:n takana olevaan DIGITAL AUDIO IN -liittimeen ja liittimeen SIMPLINK-laitteen takana olevaan OPTICAL -liittimeen. G Käyttäessäsi ulkoista laitetta SIMPLINK:in avulla paina MODE painikkeen TV painiketta kauko-ohjaimesta, jonka jälkeen voit käyttää sitä. G Kun syöttölähde vaihdetaan toiseksi kaukosäätimen INPUT painikkeella, SIMPLINK:in avulla toimiva laite pysähtyy. G Valittaessa käyttöön tai käytettäessä laitteessa olevaa tallennetta Home theater (kotiteatteri) -toiminnolla kaiuttimet kytkeytyvät automaattisesti HT (kotiteatteri) -kaiuttimiksi. 56

59 SIMPLINK-TOIMINNOT Levyn toisto Voit ohjata kytkettyjä AV-laitteita painamalla painikkeita tällaisia toimintoja.),, G, A, l l, FF ja GG. (Painike Ô ei tarjoa Suora toisto Kun AV-laitteet on liitetty televisioon, voit ohjata laitteita suoraan ja toistaa tallenteita määrittämättä muita asetuksia. AV- laitteen valinta Mahdollistaa televisioon liitettyjen AV-laitteiden valinnan ja käytön. Kaikkien laitteiden virran katkaisu Kun katkaiset televisiosta virran, kaikista liitetyistä laitteista katkeaa virta. Äänen ulostulon valinta Tarjoaa helpon tavan valita äänen ulostulolaite. Sync Power on (Synkronoitu virtakytkentä) Kun käytät kytkettyä AV-laitetta, televisio käynnistyy automaattisesti. * Laite, joka on liitetty televisioon HDMI-kaapelilla, mutta joka ei tue Simplink-toimintoa, ei sisällä tätä toimintoa. SIMPLINK-VALIKKO Valitse haluamasi SIMPLINK-lähde painamalla 5 Television katselu: Vaihda edelliselle TVkanavalle nykyisestä tilasta huolimatta. Levy toisto: Valitse ja toista liitetyssä soittimessa olevia levyjä. Jos valittavana on useita levyjä, niiden otsikot näkyvät kätevästi näytön alareunassa. Videon toisto: Toista videota ja valvo liitettyä videonauhuria. Kiintolevytallenteiden toisto: Toista ja valvo kiintolevylle tallennettuja tallenteita. Äänen ul ostulo kotiteatteriin / Äänen ulostulo televisioon: Valitse kotiteatteri tai television kaiutin äänen ulostuloa (Audio Out) varten. -painiketta ja sitten -painiketta. 5 Valittu laite Kun laitetta ei ole valittu (näkyy harmaana) Kun laite on valittu (näkyy kirkkaana) TELEVISION KATSELU / KANAVIEN HALLINTA Kotiteatteri: Samanaikainen tuki yhdelle laitteelle. DVD, Nauhuri: Samanaikainen tuki korkeintaan kolmelle laitteelle. Videonauhuri: Samanaikainen tuki yhdelle laitteelle. 57

60 TELEVISION KATSELU / KANAVIEN HALLINTA LÄHDEMERKINTÄ TELEVISION KATSELU / KANAVIEN HALLINTA MENU ASETUS Siirrä Valikkokieli : Englanti Äänen kieli : Englanti Tekstityksen kieli : Englanti Huono kuulo( ) Pois Asetusmaa : UK Liitäntä SIMPLINK : Pois Näppäinlukko : Pois E Valitse ASETUS. Valitse Liitäntä. Valitse lähde. ASETUS Siirrä AV Valikkokieli : Englanti AV Äänen kieli : Englanti AV Tekstityksen kieli : Englanti Komponentti Huono kuulo( ) Pois RGB Asetusmaa : UK HDMI Liitäntä SIMPLINK : Pois HDMI HDMI Näppäinlukko : Pois E Sulje Vain 9/LSD*, /50PG0** AV AV Komponentti RGB HDMI Sulje Valitse merkintä. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 58

61 AV-TILA Voit valita parhaat kuvat ja äänet kytkiessäsi AV-laitteita ulkoiseen tuloon. AV MODE Valitse lähde. Pois Peli Cinema Urheilu Jos valitse AV-tilaksi Cinema (Elokuva) -tilan, Cinema-tila valitaan Picture Mode-(Kuvatila) ja Sound Mode (Äänitila) -tiloihin vastaavissa PIC- TURE- (KUVA) ja AUDIO(ÄÄNI) -valikoissa. Jos valitset "Pois" AV-tilassa, ensin määrittämäsi kuva valitaan. TELEVISION KATSELU / KANAVIEN HALLINTA 59

62 SÄHKÖINEN EPG-OHJELMAOPAS (DIGITAALISESSA TILASSA) Tässä järjestelmässä on sähköinen EPG-ohjelmaopas (Electronic Programme Guide), joka helpottaa käytettävissä olevien katseluvaihtoehtojen valintaa. EPG-ohjelmaoppaassa on esimerkiksi tiedot televisio-ohjelmista ja kaikkien käytettävissä olevien palveluiden alkamis- ja päättymisajat. EPG-ohjelmaoppaassa on usein myös lisätietoja ohjelmista (ohjelmatietojen saatavuus ja määrä vaihtelevat kanavien mukaan). Tätä toimintoa voi käyttää vain, kun lähettävä kanava lähettää myös EPG-tiedot. EPG-ohjelmaoppaassa on seuraavien kahdeksan päivän ohjelmatiedot. SÄHKÖINEN EPG-OHJELMAOPAS (DIGITAALISESSA TILASSA) EPG-oppaan käytön aloitus ja lopetus GUIDE Ota EPG käyttöön tai poista se käytöstä. Ohjelman valitseminen tai P tai P Valitse haluamasi ohjelma. Ohjelmaopas YLE TV 06 Maa :09 D ALL 06 Mar. 5:00 :00 YLE TV No Information Kungskonsumente YLE TV No Information TV: Farmen No Information TV.. No Information 5 YLE FST 6 CNN No Information No Information 8 YLE No Information Tänään otsikoissa E TV/RAD Radio FAV Suosikki INFO Tiedot Kanavan vaihto Tila Päiväys Manuaalinen ajastin Ajastuslista Näytä valittu ohjelma. 60

63 Painikkeen toiminto ohjelmaoppaan NOW/NEXT (NYT/SEURAAVA) -tilassa PUNAINEN EPG-tilan vaihtaminen Televisio-ohjelman valinta KELTAINEN Siirtyminen Timer Record/Remind (Ajastintallennus/muistutus) -asetustilaan P tai P Siirtyminen sivun loppuun ja alkuun SININEN Siirtyminen Timer Record/Remind (Ajastintallennus/muistutus) -luettelotilaan GUIDE tai EXIT EPG-ohjelmaoppaan poistaminen käytöstä PUNAINEN VIHREÄ KELTAINEN SININEN Siirry valittuun ohjelmaan. NOW (NYT) tai NEXT (SEURAAVA) - ohjelman valinta TV/RAD INFO i P GUIDE TV/RAD INFO i tai tai tai tai TV/RADIO Painikkeen toiminto 8 Days Guide (ohjelmaoppaan 8 päivän tilassa) -tilassa EPG-tilan vaihtaminen Siirtyminen Date (Päivämäärä) -asetustilaan Siirtyminen Timer Record/Remind (Ajastintallennus/muistutus) -asetustilaan Enter Timer Record/Remind list mode. Siirry valittuun ohjelmaan. P EXIT TV/RADIO Televisio- tai radio-ohjelman valitseminen Tarkat tiedot näkyviin ja pois näkyvistä Televisio-ohjelman valinta Siirtyminen sivun loppuun ja alkuun EPG-ohjelmaoppaan poistaminen käytöstä Televisio- tai radio-ohjelman valitseminen Tarkat tiedot näkyviin ja pois näkyvistä SÄHKÖINEN EPG-OHJELMAOPAS (DIGITAALISESSA TILASSA) NOW (NYT) tai NEXT (SEURAAVA) -ohjelman valinta Painikkeen toiminto Date Change (Päivämäärän muuttaminen) -tilassa VIHREÄ Date (Päivämäärä) -asetustilan poistaminen käytöstä Date (Päivämäärä) -asetustilan poistaminen käytöstä Siirtyminen valittuun päivämäärään GUIDE tai EXIT EPG-ohjelmaoppaan poistaminen käytöstä Päivämäärän valinta 6

64 SÄHKÖINEN EPG-OHJELMAOPAS (DIGITAALISESSA TILASSA) Painikkeen toiminto Extended Description (Pidempi kuvaus) -ruudussa Teksti ylös-/alaspäin INFO i Tarkat tiedot näkyviin ja pois näkyvistä KELTAINEN Siirtyminen Timer Record/Remind (Ajastintallennus/muistutus) -asetustilaan GUIDE tai EXIT EPG-ohjelmaoppaan poistaminen käytöstä SÄHKÖINEN EPG-OHJELMAOPAS (DIGITAALISESSA TILASSA) Painikkeen toiminto Record/Remind (Tallennus/muistutus) -asetustilassa - Tämä toiminto on käytettävissä vain, kun 8-nastaista tallennussignaalia käyttävä tallennuslaite on kiinnitetty SCART-kaapelilla DTV-OUT-lähtöliitäntään. - Kun muistutustoiminto on kytkenyt virran eikä mitään painiketta paineta kahden tunnin kuluessa, televisio siirtyy automaattisesti takaisin valmiustilaan. KELTAINEN Painikkeen toiminta Schedule List (Ajoitettu luettelo) -tilassa KELTAINEN Siirtyminen Guide (Opas)- tai Timer (Ajastin) -luettelotilaan Timer Record/Remind (Ajastintallennus /muistutus) -asetuksen tallentaminen Uuden Manual Timer (Manuaalinen ajastin)-asetustilan lisääminen SININEN Valitse Type (Tyyppi), Service (Palvelu), Date (Päivämäärä) tai Start/End Time (Alkamis- ja päättymisaika) Toiminnon asetus Siirtyminen Guide (Opas) -tilaan VIHREÄ Siirry Schedule List (Ajoitettu luettelo) -muokkaustilaan Valitse Schedule List (Ajoitettu luettelo). PUNAINEN Valitun kohteen poistaminen 6

65 KUVAN HALLINTA KUVAN KOON (KUVASUHTEEN) HALLINTA Voit katsella ruutua eri kuvaformaateissa: 6:9, Vain haku, Alkuperäinen, :, :9 ja Zoom/. Jos paikallaan pysyvä kuva jää kuvaruutuun pitkäksi ajaksi, se voi palaa kiinni ja olla aina näkyvissä Voit säätää suurennussuhdetta -painikkeen avulla. Tämä toiminto edellyttää signaalia. RATIO tai Q. MENU Valitse haluamasi kuvamuoto. Kuvasuhdetta voidaan säätää myös PICTURE (KUVA)- tai Q.MENU (PIKAVALIKKO) -valikon avulla. Valitse Zoom Setting (Zoomausasetukset) -asetukseksi :9, Zoom ja Zoom Ratio (Kuvasuhde) - valikosta. Zoomausasetuksen valitsemisen jälkeen näyttö palaa pikavalikkoon. KUVAN HALLINTA 6:9 Seuraavan valinnan avulla voit säätää kuvaa suorassa suhteessa vaakasuunnassa siten, että kuva täyttää koko kuvaruudun. Tästä on hyötyä katseltaessa DVD-elokuvia, joiden kuvasuhde on :. : Seuraava valinta näyttää kuvan alkuperäisessä :-tahosuhteessa siten, että vasemmassa ja oikeassa laidassa näkyy harmaa reunus. 6

66 KUVAN HALLINTA Alkuperäinen Kun televisio vastaanottaa laajakuvasignaalia, signaali muutetaan automaattisesti lähetettäväksi kuvamuodoksi. Zoom Valitse Zoom, jos haluat muuttaa kuvaa sekä pystysuunnassa levittämällä että rajaamalla sekä muuttaa kuvaa että yrittää täyttää sillä mahdollisimman suuren osan kuvaruudusta. Alkuperäinen KUVAN HALLINTA :9 Voit katsella kuvasuhde :9 tai tavallista TV-kuvaa tällä kuvasuhteella. Kuvasuhde :9 näkyy sellaisenaan, mutta kuvasuhdetta : venytetään ylös ja alas sekä oikealle ja vasemmalle, jotta koko :9-ruutu täyttyy. Vain haku Seuraava valinta antaa parhaan kuvan laadun menettämättä mitään alkupäisestä kuvasta korkeimmalla resoluutiolla. Huomautus:Jos alkuperäisessä kuvassa on kohinaa, se näkyy kuvan reunalla. Zoom Seuraavan valinta näyttää kuvan muuttumattomana siten, että kuva täyttää koko kuvaruudun. Kuvan ylä- ja alaosa kuitenkin rajautuvat pois näkyvistä. Vain haku! HUOMAUTUS G Komponenttitilassa (yli 70 p) voit valita vain vaihtoehdot 6:9 (laajakulma), :, :9 ja Zoom /. G Voit valita :- ja 6:9 (laajakulma) -kuvasuhteet vain RGB/HDMI[PC]-tilassa. G HDMI/komponenttitilassa (yli 70 p) Just Scan (Vain skannaus) on käytettävissä. G Voit valita Original (Alkuperäinen) -kuvasuhteen vain Britannian tekstitelevisiossa (MHEG-5). 6

67 ESIMÄÄRITETYT KUVAN ASETUKSET Kuvatilan esiasetukset G Älykäs sensoritoiminto on käytettävissä vain malleissa /7//7/5LG5***. G PLASMATELEVISIOMALLEISSA ei ole Backlight (Taustavalo) -asetusta. KUVA Siirrä Kuvasuhde : 6:9 Kuvatila : : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 E R G KUVA Siirrä Kuvasuhde : 6:9 Kuvatila : : Värikäs Taustavalo 00 Intelligent Sensor Värikäs Kontrasti 00 Normaali Kirkkaus 50 Cinema Terävyys 70 Urheilu Väri 70 Peli Värisävy 0 Edistynyt E Edistynyt KUVAN HALLINTA MENU Valitse K U V A. Valitse Kuvatila. Valitse haluamasi kuva-arvo. Kuvatilan asetus määrittää televisiokuvan ulkoasun. Valitse kuvatilavalikosta valmiiksi määritetty arvo ohjelman tyypin mukaan. Kun älykäs sensoritoiminto on käytössä, parhaiten soveltuva kuva valitaan automaattisesti vallitsevien olosuhteiden perusteella. (vain /7//7/5LG5***) Voit säätää kuvatilaa myös Q. valikko (Pikavalikko) -valikossa. Intelligent Sensor (Älykäs sensori) : kuvaa ympäristön olosuhteiden mukaan. (vain /7//7/5LG5***) Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 65

68 KUVAN HALLINTA Automaattinen värisävyn säätö (Lämmin/Normaali/Kylmä) Valitse yksi kolmesta automaattisesta värinsäätötavasta. Lämmin asetus tehostaa lämpimiä värejä, kuten punaista. Kylmä asetus lisää muihin väreihin sinistä. KUVA Siirrä KUVA Siirrä KUVAN HALLINTA Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E R G Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E Värin lämpö F Kylmä G Kirkas kontrasti Kirkkaat värit Kohinanvaimennus Gamma Mustan taso Eye Care Elokuvatila Sulje Korkea Korkea Normaali Normaali Korkea Pois Pois MENU Valitse KUVA. Valitse Lisäsäädöt. Select Värin lämpö. Valitse Kylmä, Normaali tai Lämmin. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 66

69 MANUAALINEN KUVIEN SÄÄTÖ Kuvatila - Käyttäjän asetus G Älykäs sensoritoiminto on käytettävissä vain malleissa /7//7/5LG5***. G PLASMATELEVISIOMALLEISSA ei ole Backlight (Taustavalo) -asetusta. KUVA Siirrä KUVA Siirrä Kuvasuhde : 6:9 Kuvatila : Värikäs : Normaali (Käyttäjä) Taustavalo 00 Kontrasti 70 Kirkkaus 50 Terävyys 50 Väri 50 Värisävy 0 E R G Kuvasuhde : 6:9 Kuvatila : Värikäs : Normaali (Käyttäjä) Taustavalo 00 Kontrasti 70 Kirkkaus 50 Terävyys 50 Väri 50 Värisävy 0 E Intelligent Sensor Värikäs Normaali (Käyttäjä) Cinema Urheilu Peli Edistynyt Edistynyt KUVAN HALLINTA MENU Valitse KUVA. 5 Valitse Lisäsäädöt. Valitse haluamasi kuva-arvo. Valitse Back Light(Taustavalo)(vain LCD-televisioissa), Kontrasti, Kirkkaus, Terävyys, Clolour tai Värisävy. Tee tarvittavat muutokset. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta.! HUOMAUTUS G Väriä, terävyyttä ja sävyä ei voi säätää RGB-PC-tilassa. 67

70 KUVAN HALLINTA Kuvatila-lisäasetukset Expert- ja Expert-asetukset jaottelevat ja luovat lisää ryhmiä, joita käyttäjät voivat halutessaan määrittää parhaimman mahdollisen kuvanlaadun tarjoamiseksi. KUVAN HALLINTA KUVA Siirrä Kuvasuhde : 6:9 Kuvatila : Värikäs : Edistynyt Taustavalo 00 Intelligent Sensor Värikäs Contrast 00 Normaali Kirkkaus 50 Cinema Terävyys 70 Urheilu Colour 70 Peli Värisävy 0 Edistynyt E Edistynyt KUVA Siirrä D Taustavalo 00 Kirkas kontrasti F Pois G Kontrasti 70 Kohinanvaimennus Pois Kirkkaus 50Gamma Normaali Terävyys Mustan taso 50 Korkea Elokuvatila Päällä Väri 50 Väristandardi SD Värisävy 0 Lisäsäädöt Valkotasapaino Lämmin Punaisen kontrasti Kuvan palauttam. 0 D Sulje MENU Valitse KUVA. 5 Valitse Lisäsäädöt. Valitse Edistynyt tai Edistynyt. Valitse Edistynyt säätö. Valitse haluamasi lähde. Tee tarvittavat muutokset. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 68

71 KUVANPARANNUSTEKNIIKKA Kirkas kontrasti Kontrastiksi valitaan automaattisesti paras asetus heijastuksen kirkkauden mukaan. Kirkkaat värit Heijastuksen värit säädetään automaattisesti mahdollisimman luonnollisiksi. Kohinanvaimennus Kohinaa poistetaan niin paljon, että alkuperäinen kuva ei häiriinny. Gamma Korkeat gamma-arvot tuottavat vaaleita kuvia ja matalat gamma-arvot tuottavat suurikontrastisia kuvia. KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E R G KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E Värin lämpö Kylmä Kirkas kontrasti F Korkea G Kirkkaat värit Kohinanvaimennus Gamma Mustan taso Eye Care Elokuvatila Sulje Korkea Normaali Normaali Korkea Pois Pois KUVAN HALLINTA MENU Valitse K U V A. Valitse Lisäsäädöt. Valitse Kirkas kontrasti, Kirkkaat värit, Kohinanvaimennus tai Gamma. Valitseyour desired Source. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 69

72 KUVAN HALLINTA LISÄASETUKSET - FILM MODE (FILMITILA) Television asetusten määrittäminen parasta mahdollista elokuvakokemusta varten. Tämä ominaisuus on käytettävissä katsottaessa tv-lähetyksiä sekä TV, AV ja Komponentti 80i/576i/080i-tilassa. KUVAN HALLINTA KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E R G KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E Värin lämpö Fresh Kontrasti Kirkkaat värit Kohinanvaimennus Gamma Mustan taso Eye Care Kylmä Korkea Korkea Normaali Normaali Elokuvatila F Pois G Sulje Korkea Pois MENU Valitse KUVA. Valitse Lisäsäädöt. Valitse Elokuvatila. Valitse Päällä tai Pois. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 70

73 ADVANCED-BLACK (DARKNESS) LEVEL (MUSTAN (TUMMUUS)TASON LISÄASETUKSET) Elokuvaa katsoessasi tämä toiminto säätää televisioon parhaan mahdollisen kuvanlaadun. Tämä toiminto on käytettävissä AV (NTSC-M), S-Video (NTSC-M), HDMI tai Component. KUVA Siirrä KUVA Siirrä Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E R G Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E Värin lämpö Kirkas kontrasti Kirkkaat värit Kohinanvaimennus Gamma Kylmä Korkea Korkea Normaali Normaali Mustan taso F Korkea G Eye Care Elokuvatila Sulje Pois Pois KUVAN HALLINTA MENU Valitse KUVA. Valitse Lisäsäädöt. Matala: Näytön heijastus tulee tummemmaksi. Korkea: Näytön heijastus tulee kirkkaammaksi. Auto ( Automaattinen) : Tarkistaa näytön mustatason ja valitsee sen asetukseksi automaattisesti High tai Low. Valitse Mustan taso. Valitse Matala tai Korkea. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 7

74 KUVAN HALLINTA SILMÄRASITUKSEN ESTÄMINEN (VAIN LCD-TELEVISIO) Tämä auttaa säätämään kirkkautta näytön ollessa liian kirkas, mikä estää häikäistymistä. KUVA Siirrä KUVA Siirrä KUVAN HALLINTA Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E R G Kuvatila : Värikäs Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt D E Värin lämpö Kirkas kontrasti Kirkkaat värit Kohinanvaimennus Gamma Mustan taso Elokuvatila Kylmä Korkea Korkea Normaali Normaali Korkea Eye Care F Pois G Sulje Pois MENU Valitse K U V A. Valitse Lisäsäädöt. ValitseEye Care. Valitse Päällä tai Pois. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 7

75 KUVAN ASETUSTEN PALAUTUS Valittujen kuvatilojen tehdasasetukset palautetaan. KUVA Siirrä KUVA Siirrä D Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 Väri 70 Värisävy 0 Lisäsäädöt Kuvan palauttam. Taustavalo 00 Kontrasti 00 Kirkkaus 50 Terävyys 70 i Videoaset. palaut... Väri 70 Värisävy 0 R G R G D Lisäsäädöt Kuvan palauttam. KUVAN HALLINTA MENU Valitse K U V A. Valitse Kuvan palauttam.. Alusta säädetty arvo. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 7

76 KUVAN HALLINTA Kuvan palamisen vähentäminen-toiminto (ISM) (VAIN PLASMATELEVISIO) Jos näytössä näkyy pitkään paikallaan pysyvä esimerkiksi tietokoneesta tai videopelistä peräisin oleva kuva, se näkyy haamukuvana silloinkin, kun kuvaa vaihdetaan. Vältä jättämästä liikkumatonta kuvaa televisioruutuun pitkäksi ajaksi. KUVAN HALLINTA White wash Valkoisen pesu poistaa pysyvät kuvat kuvaruudusta. Huomautus: Jos kuva on palanut ruutuun voimakkaasti, valkoisen pesu ei ehkä voi poistaa sitä kokonaan. Orbiter Näytönsäästäjä auttaa vähentämään haamukuvien muodostumista (kuvan palamista kuvaruudun pintaan). Sama kuva ei saisi olla näkyvissä kovin pitkään. Kuvaruudun sisältö siirtyy minuutin välein vaurioiden välttämiseksi. Inversion Tämä toiminto kääntää kuvaruudun värit. Kuvaruudun värit käännetään automaattisesti 0 minuutin välein. ASETUS Siirrä D Liitäntä SIMPLINK : Pois Näppäinlukko : Pois Aseta käyttäjätunnus ISM-menetelmä Virran säästö : Pois Tehdasasetukset ASETUS Siirrä D Liitäntä SIMPLINK : Pois Näppäinlukko : Pois Aseta käyttäjätunnus ISM-menetelmä Normaali Virran säästö : Pois Orbiter Tehdasasetukset Inversion White wash MENU Valitse ASETUS. Valitse ISM- menetelmä. Tallenna. Valitse Normaali, Orbiter, Inversion tai White wash. Jos tätä toimintoa ei tarvita, valitse Normaali. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 7

77 VIRRANSÄÄSTÖKUVATILA (VAIN PLASMATELEVISIO) Voit vähentää television virrankulutusta tämän toiminnon avulla. ASETUS Siirrä Liitäntä SIMPLINK Näppäinlukko D : Pois : Pois Aseta käyttäjätunnus ISM-menetelmä Virran säästö :: Pois Tehdasasetukset ASETUS Siirrä Liitäntä SIMPLINK Näppäinlukko D : Pois : Pois Aseta käyttäjätunnus ISM-menetelmä Taso0 Virran säästö : Pois Taso Tehdasasetukset Taso Taso Taso KUVAN HALLINTA MENU Valitse ASETUS. Valitse Virran säästö. Tallenna. Valitse Taso 0, Taso, Taso, Taso tai Taso. Taso 0 on kirkkain. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 75

78 ÄÄNEN JA KIELEN HALLINTA G Malleissa 9/LSD* ei ole TV Speaker (Television kaiutin) -vaihtoehtoja. AUTO VOLUME LEVELER (ÄÄNEN AUTOMAATTINEN SÄÄTÖ) Äänen automaattinen säätö pitää kanavien äänenvoimakkuuden samana, vaikka vaihtaisitkin ohjelmaa. ÄÄNEN JA KIELEN HALLINTA MENU ÄÄNI Siirrä Autom. Volume äänenvoim : Pois : Pois Tasapaino 0 Ääniasetus : Normaali 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E Valitse ÄÄNI. L R ÄÄNI Siirrä Autom. äänenvoim. : Pois : Pois Tasapaino 0 Ääniasetus : Normaali 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E Pois LPäällä R Valitse Autom. äänenvoim.. Valitse Päällä tai Pois. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 76

79 R ÄÄNEN ESIASETUKSET - SOUND MODE (ÄÄNITILA) Voit valita haluamasi ääniasetuksen; SRS TruSurround XT tai (SRS TruSurround HD (Vain /7//7/5LG500)), Selkeä ääni, Normaali, Musiikki, Cinema, Urheilu tai Peli Voi myös käyttää taajuuskorjainta. Äänitilatoiminnolla voit nauttia parhaasta mahdollisesta äänestä ilman, että sinun täytyy tehdä mitään erityisiä säätöjä, koska televisio asettaa sopivat ääniasetukset ohjelman sisällön mukaan. Ääniasetukset SRS TruSurround XT tai (SRS TruSurround HD (Vain /7//7/5LG500)), Selkeä ääni, Normaali, Musiikki, Cinema, Urheilu ja Peli on määritetty tehtaalla tuottamaan paras mahdollinen äänenlaatu. MENU ÄÄNI Siirrä Autom. äänenvoim. : Pois Tasapaino 0 Ääniasetus : Normaali : 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E L R Valitse ÄÄNI. Valitse Ääniasetus. ÄÄNI Siirrä Autom. äänenvoim. : Pois Tasapaino 0 Ääniasetus : Normaali : 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E SRS TruSurround XT Selkeä ääni Normaali L R Musiikki Cinema Urheilu Peli Jos valitset Clear Voice (Selkeä ääni) -toiminnon, SRS TruSurround XT-ominaisuus ei toimi. ÄÄNEN JA KIELEN HALLINTA Valitse SRS TruSurround XT tai (SRS TruSurround HD (Vain /7//7/5LG500)), Selkeä ääni, Normaali, Musiikki, Cinema, Urheilu tai Peli. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. G TruSurround XT ja ovat SRS Labs, Inc:n tavaramerkkejä. G TruSurround XT- ja TruSurround HD -tekniikkoja käytetään SRS Labs, Inc:n antamalla luvalla. 77

80 ÄÄNEN JA KIELEN HALLINTA ÄÄNIASETUSTEN SÄÄTÄMINEN - USER (KÄYTTÄJÄ) -TILA Säätää taajuuskorjainta. ÄÄNEN JA KIELEN HALLINTA MENU ÄÄNI Siirrä Autom. äänenvoim. : Pois Tasapaino 0 Ääniasetus : Normaali : (Käyttäjä) 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E L R Valitse ÄÄNI. Valitse Ääniasetus. ÄÄNI Siirrä Autom. äänenvoim. : Pois Tasapaino 0 SRS TruSurround XT Ääniasetus : Normaali : (Käyttäjä) Selkeä ääni 0Hz 0 LNormaali (Käyttäjä) R 00Hz 0 Musiikki 500Hz 0 Cinema.KHz 0 Urheilu KHz 0 Peli E Valitse SRS TruSurround XT tai (SRS TruSurround HD (Vain /7//7/5LG500)), Selkeä ääni, Normaali, Musiikki, Cinema, Urheilu tai Peli. Valitse taajuusalue. 5 Määritä haluamasi äänenvoimakkuus. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 78

81 TASAPAINO Voit säätää kaiuttimien kanavatasapainon haluamaksesi. ÄÄNI Siirrä ÄÄNI Siirrä Autom. äänenvoim. : Pois Autom. äänenvoim. : Pois Tasapaino 0 L R Tasapaino Tasapaino 0 0F L R G MENU Ääniasetus : Normaali 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E Valitse ÄÄNI. Valitse Tasapaino. Ääniasetus : Normaali 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 E Sulje ÄÄNEN JA KIELEN HALLINTA Tee haluamasi säädöt. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 79

82 ÄÄNEN JA KIELEN HALLINTA TELEVISION KAIUTTIMIEN KÄYTTÖÖNOTTO JA KÄYTÖSTÄ POISTO(Paitsi 9/LSD*) Voit säätää sisäisen kaiuttimen tilaa. In AV, COMPONENT, RGB and HDMI-lähdöistä voidaan syöttää TV:n ääntä HDMI-DVI -kaapelilla myös ilman videosignaalia. Jos haluat käyttää ulkoista hifi-stereojärjestelmää, poista televi-sion sisäinen kaiutin käytöstä. ÄÄNEN JA KIELEN HALLINTA MENU ÄÄNI Siirrä 500Hz 0.KHz 0 KHz 0 7.5KHz 0 KHz 0 Nollaus Digit. Äänilähtö. : PCM TV-Kaiutin : : Pois D Valitse ÄÄNI. ValitseTV- Kaiutin. ÄÄNI Siirrä 500Hz 0.KHz 0 KHz 0 7.5KHz 0 KHz 0 Nollaus Digit. Äänilähtö. : PCM TV-Kaiutin : : Pois Pois Päällä D Valitse Päällä tai Pois. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 80

83 DIGITAL AUDIO OUT -LÄHTÖLIITÄNNÄN VALITSEMINEN (Paitsi 9/LSD*) Tämän toiminnon avulla voit valita haluamasi Digital Audio Output -lähdön. Tämä televisio voi tuottaa Dolby Digital -äänen vain Dolby Digital -ääntä lähettävällä kanavalla. Kun Dolby Digital otetaan käyttöön kanavalla ja Dolby Digital -vaihtoehto valitaan Digital audio out -valikosta, SPDIF Output -lähtö tuotetaan Dolby Digital -muodossa. Jos Dolby Digital valitaan kanavalla, jolla Dolby Digital ei ole käytössä, SPDIF Output -lähtö tuotetaan PCM-muodossa. Jos Dolby Digital -ääntä lähettävällä kanavalla on valittu sekä Dolby Digital -ääni että lähetysäänen kieli, vain Dolby Digital toistetaan. MENU ÄÄNI Siirrä 500Hz 0.KHz 0 KHz 0 7.5KHz 0 KHz 0 Nollaus Digit. Äänilähtö. : PCM : TV-Kaiutin : Pois D ValitseAUDIO. Valitse Digit. Äänilähtö.. Valitse Dolby Digital tai PCM. ÄÄNI Siirrä 500Hz 0.KHz 0 KHz 0 7.5KHz 0 KHz 0 Nollaus Digit. Äänilähtö. : PCM : TV-Kaiutin : Pois D Dolby Digital PCM Valmistettu Dolby Laboratoriesin lisenssillä. Dolby ja kaksois-dsymboli ovat Dolby Laboratoriesin tavaramerkkejä. Jotkin DVD-soittimet eivät ehkä toista SPDIF-ääntä HDMI-tilassa. Valitse siinä tapauksessa DVD-soittimessa digitaalisen äänen tuloksi PCM. ÄÄNEN JA KIELEN HALLINTA Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 8

84 ÄÄNEN JA KIELEN HALLINTA ÄÄNIASETUSTEN PALAUTTAMINEN Valitun äänitilan tehdasasetukset palautetaan. ÄÄNEN JA KIELEN HALLINTA MENU ÄÄNI Siirrä D 0Hz 0 00Hz 0 500Hz 0.KHz 0 KHz 0 7.5KHz 0 KHz 0 Nollaus Valitse ÄÄNI. Valitse Nollaus. ÄÄNI Siirrä D 0Hz 0 00Hz 0 500Hz 0.KHz 0 i Resetting sound mode configuration... KHz 0 7.5KHz 0 KHz 0 Nollaus Alusta säädetty arvo. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 8

85 I/II Stereo / kaksikanavaääni (Vain analogisessa tilassa) Kun ohjelma on valittu, aseman äänitiedot näkyvät ohjelmanumeron ja aseman nimen yhteydessä. Q. MENU Valitse ÄÄNI. Vain 9/LSD* Valitsee äänisignaalin ulostulon. I/II Valitsee äänisignaalin ulostulon. Lähetys Mono Stereo Kaksiääni Kuvaruutunäyttö MONO STEREO DUAL I, DUAL II, DUAL I+II ÄÄNEN JA KIELEN HALLINTA A Monoäänen valitseminen Jos stereosignaali on heikko stereovastaanotossa, voit vaihtaa monoääneen. Monovastaanotto parantaa äänen kirkkautta. A Kielen valinta kaksiäänilähetyksissä Jos ohjelmaa voidaan vastaanottaa kahdella kielellä (kaksikielisyys), voit vaihtaa kieleksi DUAL I, DUAL II tai DUAL I+II. DUAL I DUAL II DUAL I+II lähettää kaiuttimista lähetyksen ensisijaisen kielen. lähettää kaiuttimista lähetyksen toissijaisen kielen. lähettää kummastakin kaiuttimesta eri kieltä. 8

86 ÄÄNEN JA KIELEN HALLINTA NICAM-ääni (Vain analogisessa tilassa) Jos TV:si on varustettu NICAM-dekooderilla, saat vastaanotettua korkealaa-tuista, digitaalista NICAM-äänisignaalia. Äänilähtö voidaan valita vastaanotetun lähetyksen mukaisesti. Kun kanava lähettää NICAM-monoääntä, voit valita NICAM MONO tai FM MONO. Kun kanava lähettää NICAM-stereoääntä, voit valita NICAM STEREO tai FM MONO. Jos signaali on heikko, kannattaa valita FM MONO. ÄÄNEN JA KIELEN HALLINTA Kun kanava lähettää NICAM-kaksikanavaääntä, voit valita NICAM DUAL I, NICAM DUAL I I tai NICAM DUAL I+II tai F M MONO. Äänen ulostulon valinta In AV, Komponentti, RGB tai HDMI -tilassa voit valita äänen ulostulon vasempaan ja oikeaan kaiuttimeen. Valitse äänilähtö. L+R: Audiosignaali liittimestä Audio L in menee vasempaan kaiuttimeen ja liittimestä Audio R in oikeaan kaiuttimeen. L+L: Audiosignaali liittimestä Audio L in menee sekä vasempaan että oikeaan kaiuttimeen. R+R: Audiosignaali liittimestä Audio R in menee sekä vasem paan että oikeaan kaiuttimeen. 8

87 NÄYTTÖVALIKON KIELEN JA MAAN VALITSEMINEN Asennusoppaan valikko tulee näkyviin, kun TV käynnistetään ensimmäisen kerran. Valitse haluamasi kieli. Valitse maasi. * Jos haluat muuttaa kielen tai maan MENU Valitse ASETUS Valitse Valikkokieli tai Asetusmaa. Valitse haluamasi kieli tai maa. Tallenna. ÄÄNEN JA KIELEN HALLINTA Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta.! HUOMAUTUS G Ellet lopeta Asennusopas -asetusta painamalle RETURN-näppäintä tai odota kuvaruutunäytön (OSD On Screen Display) aikakatkaisua, se tulee aina näkyviin kytkettäessä laiteeseen virta. G Jos valitset väärän maavaihtoehdon, teksti-tv ei ehkä näy oikein ruudulla, ja sen toiminnassa saattaa esiintyä virheitä. G CI (Common Interface) -toiminnon käytettävyys saattaa vaihdella maan paikallisten lähetysstandardien mukaan. G DTV-moodin ohjauspainikkeet eivät ehkä ole käytettävissä, johtuen maakohtaisista televisiolähetysolosuhteista. G Digitaalilähtetysolosuhteiden mukaan kaikki DTV-toiminnot eivät välttämättä toimi maissa, joissa digitaalilähetyssäädöksiä ei ole standardoitu. G Maa-asetusta UK (Iso-Britannia) tulisi käyttää vain Isossa-Britanniassa. 85

88 ÄÄNEN JA KIELEN HALLINTA KIELEN VALITSEMINEN (VAIN DIGITAALISESSA TILASSA) Audio (Ääni) -toiminnon avulla voit valita lähetyksen kielen. Jos lähetyksessä ei ole mukana valittua audiokieltä vastaavaa ääntä, toistetaan oletuskielen mukainen ääni. Subtitle (Tekstitys) -toiminto on käytettävissä, kun ohjelma on tekstitetty vähintään kahdella kielellä. Jos lähetyksessä ei ole mukana valittua tekstityskieltä vastaavaa tekstitystä, toistetaan oletuskielen mukainen tekstitys. Jos ensisijaiseksi äänen ja tekstitysten kieleksi valittua kieltä ei tueta, voit valita toissijaisen kielen. MENU Valitse ASETUS MENU Valitse ASETUS Valitse Äänen kieli tai Tekstityksen kieli. Valitse Huono kuulo( ). ÄÄNEN JA KIELEN HALLINTA Tallenna. Valitse äänen kieli. Valitse Päällä tai Pois. Palaa edelliseen valikkonäyttöön painamalla RETURN -painiketta. < Audiokielen valinta > G Voit valita kahden tai useamman kielen sisältävän lähetyksen äänien kielen. Näyttö N.A Audiokielen OSD-tiedot Tila Not Available MPEG-ääni Dolby Digital -ääni Ääni Heikkonäköisiä varten Ääni Heikkokuuloisia varten < Tekstityskielen valinta > G Kun lähetyksessä on mukana kahta tai useampaa tekstityskieltä, voit valita tekstityskielen SUBTITLE (Tekstitys) - painikkeella kaukosäätimestä. G Paina painiketta valitaksesi tekstityskielen. Näyttö N.A Tekstityskielen OSD-tiedot Tila Not Available Tekstitys teksti-tv:stä Tekstitys Heikkokuuloisille - Ääni/tekstitystieto voi olla esitetty yksinkertaisemmassa muodossa merkillä, jotka lähetysasema lähettää. - Kun valitset lisä-äänen (Ääni Heikkonäköisiä/Heikkokuuloisia varten) se saattaa toistaa osan pää-äänestä. 86

89 TIME (AIKA) -ASETUS KELLON ASETUKSET Kellon asetukset määritetään automaattisesti digitaalisen signaalin vastaanottamisen yhteydessä. (Voit määrittää kellon manuaalisesti, jos televisioon ei tule DTV-signaalia.) Jos kellon asetus nollautuu vir-takatkon tai virtajohdon irrottamisen vuoksi, aseta aika uudelleen. MENU AIKA Siirrä AIKA Siirrä Kello TV:n sulkuaika : Pois Kello TV:n sulkuaika : Pois Päiväys Kuukausi 06 Maa Avausaika : Pois Avausaika : Pois Vuosi 007 Uniajastin : Pois Uniajastin : Pois Tunti 0 Autom. sulku : Pois Autom. sulku : Pois Minuutti 5 Aikavyöhyke :Kanarians. GMT Aikavyöhyke :Kanarians. GMT Sulje Valitse AIKA. Valitse Kello. TIME (AIKA) -ASETUS Valitse vuosi ja päivämäärä tai aika-asetus. Määritä vuosi-, päivämäärä- ja aika-asetukset. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 87

90 TIME (AIKA) -ASETUS KYTKENTÄ- TAI SAMMUTUSAJASTIMEN ASETUS Off-ajastin kytkee television automaattisesti valmiustilaan, kun ajastettu aika on kulunut. Kun laite on kytkeytynyt päälle Ajastin TV päälle -ajastimella, se sammuu automaattisesti valmiustilaan kah-den tunnin kuluttua, jos mitään näppäintä ei ole painettu tänä aikana. Kun Ajastin TV päälle tai Ajastin TV pois on asetettu, ajastin toimii joka päivä samaan aikaan. Ajastin TV pois -toiminto ohittaa Ajastin TV päälle -toiminnon, jos ne on asetettu samaan aikaan. Ajastin TV päälle-toiminto toimii vain, kun laite on valmiustilassa. TIME (AIKA) -ASETUS 5 MENU AIKA Siirrä Kello TV:n sulkuaika Avausaika Uniajastin Autom. sulku Aikavyöhyke : Pois : Pois : Pois : Pois :Kanarians. GMT Valitse AIKA. ValitseTV: n sulkuaika tai Avausaika. Valitse Kertaus. ValitsePois, Kerran, Päivitt., Ma ~ P e, Ma ~ L a, La ~ S u tai S u. Määritä kellonajan tunnit. AIKA Siirrä Kello TV:n sulkuaika Avausaika Uniajastin Autom. sulku Aikavyöhyke : Pois /Mar :09 Kertaus F Pois G : Pois Tunti 0 : Pois Minuutti 5 : Pois :Kanarians. Tila GMT DTV Ohjelma 800 Vol. 0 Sulje TV:n sulkuaika / Avausaika TV pois -toiminnon peruuttaminen, valitaksesi Pois. Vain On- ajastustoiminto Valitse Tila. ValitseT V, DTV tai Radio. Määritä ohjelma. Säädä käynnistysäänenvoimakkuutta. 6 Määritä kellonajan minuutit. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 88

91 AUTOMAATTINEN VIRRANKATKAISU Jos tämä toiminto on käytössä eikä sisään tulevaa signaalia ole, television virta katkeaa automaattisesti 0 minuutin kuluttua. MENU AIKA Siirrä Kello TV:n sulkuaika : Pois Avausaika : Pois Uniajastin : Pois Autom. sulku : Pois Aikavyöhyke :Kanarians. GMT Valitse AIKA. Valitse Autom. sulku. AIKA Siirrä Kello TV:n sulkuaika : Pois Avausaika : Pois Uniajastin : Pois Autom. Avausaika sulku : Pois Pois Päällä Aikavyöhyke :Kanarians. GMT TIME (AIKA) -ASETUS Valitse Päällä tai Pois. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 89

92 TIME (AIKA) -ASETUS AIKAVYÖHYKKEEN MÄÄRITTÄMINEN Kun valitset aikavyöhykkeen kaupungin, television aika asetetaan aikavyöhykkeen ja GMT (Greenwich Mean Time) - ajan välisen aikaeron avulla. Tieto saadaan radiosignaalina, ja digitaalinen signaali asettaa ajan automaattisesti. MENU Valitse AIKA. Valitse Aikavyöhyke. Valitse katseluaikavyöhykkeesi. Vahvista asetus. TIME (AIKA) -ASETUS UNIAJASTIMEN ASETUS Sinun ei tarvitse muistaa katkaista televisiosta virtaa ennen nukkumaanmenoa. Uniajastin katkaisee virran ja siirtää television valmiustilaan, kun määritetty aika on kulunut. Q. MENU Valitse Uniajastin. Vain9/LSD* Valitse Pois, 0, 0, 0, 6 0, 9 0, 0, 80 tai 0 Min.. SLEEP Valitse aika minuutteina. Uniajastin nollautuu, jos sammutat television. Voit säätää Uniajastin -asetusta myös AIKA-valikosta. 90

93 LAPSILUKITUS/IKÄRAJAT SALASANAN ASETUS JA LUKITUSJÄRJESTELMÄ Kun ensimmäisen kerran kirjoitat salasanan, valitse kaukosäätimestä 0, 0, 0, 0. LUKITUS Siirrä LUKITUS Siirrä Lukitus : Pois Lukitus : Pois Pois Määritä salasana Estetty ohjelma Määritä salasana Estetty ohjelma Päällä Kanavien valvonta : Pois Kanavien valvonta : Pois MENU Jos olet unohtanut salasanan, valitse kaukosäätimestä 7, 7, 7, Valitse LUKITUS. 7. Valitse Lukitus. Valitse Päällä. LAPSILUKITUS/IKÄRAJAT Määritä salasana Kirjoita nelinumeroinen salasana. Älä unohda tätä numeroa! Vahvista salasana syöttämällä se uudelleen. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 9

94 LAPSILUKITUS/IKÄRAJAT OHJELMIEN ESTÄMINEN Voit estää ohjelmat, joita et halua katsoa tai joita et halua lapsiesi katsovan. Tätä toimintoa voidaan käyttää, kun Lock System (Lukitse järjestelmä)-asetuksen arvo on O n ("Käytössä"). LUKITUS Siirrä Lukitus : Pois Määritä salasana Estetty ohjelma Kanavien valvonta : Pois YLE TV TV DTV Radio D YLE TV YLE TV TV Stockholm 5 YLE FST 6 CNN 8 YLE 9 YLE Teema TV Film TV Fakta 50 TV00 TV Fakta 8 Kanal Lokal TV Fakta 86 Info/sat 87 Doku/Kika 88 TVE E LAPSILUKITUS/IKÄRAJAT MENU Valitse LUKITUS. Valitse Estetty ohjelma. Siirry Estetty ohjelma-toimintoon.. Edell. muutos Estetty/Ei estetty D F G E Siirry P P Sivunvaihto RETURN Edellinen GREEN Valitse lukittava ohjelma. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 9

95 LAPSILUKITUS (VAIN DIGITAALISESSA TILASSA) Tämä toiminto toimii lähetysasemalta saatujen tietojen perusteella. Jos signaalissa on väärät tiedot, tämä toiminto ei toimi oikein. Tämän valikon käyttäminen edellyttää salasanaa. Televisio muistaa viimeksi valitun asetuksen, vaikka virta katkaistaan. Voit estää lapsia katsomasta tiettyjä aikuisille tarkoitettuja ohjelmia määritettyjen ikärajojen perusteella. LUKITUS Siirrä Lukitus : Pois Määritä salasana Estetty ohjelma Kanavien valvonta : Pois LUKITUS Siirrä Lukitus : Pois Määritä salasana Estetty ohjelma Kanavien valvonta : Pois F Pois G Sulje MENU Valitse LUKITUS. Valitse Kanavien valvonta. Tee tarvittavat muutokset. LAPSILUKITUS/IKÄRAJAT Tallenna. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 9

96 LAPSILUKITUS/IKÄRAJAT NÄPPÄINLUKKO TV voidaan kytkeä siten, että sitä voi käyttää vain kaukosäätimellä. Toimintoa voidaan käyttää luvattoman katselun estämiseen. LAPSILUKITUS/IKÄRAJAT MENU ASETUS Siirrä Valikkokieli : Englanti Äänen kieli : Englanti Tekstityksen kieli : Englanti Huono kuulo( ) Pois Asetusmaa : UK Liitäntä SIMPLINK : Pois Näppäinlukko : Pois E Valitse ASETUS. Valitse Näppäinlukko. Valitse Päällä tai Pois. Tallenna. ASETUS Siirrä Valikkokieli : Englanti Äänen kieli : Englanti Tekstityksen kieli : Englanti Huono kuulo( ) Pois Asetusmaa : UK Liitäntä SIMPLINK : Pois Näppäinlukko : Pois Pois E Päällä Kun valittuna on vaihtoehto Näppäinlukko Päällä, ja televisio sammutetaan, paina television r / I, INPUT, P (tai PR D E) - painiketta tai kaukosäätimen TV tai POWER, INPUT, D/A TV, P (tai (PR + - tai P + -)) tai NUMBER tai painiketta tai numeropainikkeita. Kun valittuna on vaihtoehto Näppäinlukko Päällä, ja televisiota katseltaessa painetaan etupaneelin painikkeita, kuvaruutuun tulee teksti Lapsilukko päällä. Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 9

97 TEKSTI-TV Tämä ominaisuus ei ole käytettävissä kaikissa maissa. Teksti-TV on maksuton TV-kanavien tarjoama palvelu, jossa annetaan ajan tasalla olevaa tietoa uutisista, säästä, TVohjelmista, pörssikursseista jne. Tämän laitteen teksti-tv-dekooderi tukee normaalia teksti-tv:tä, TOP-tekstiä ja pikatekstiä. Nämä ovat sivun valintaan liittyviä toimintoja, jotka kuvataan seuraavassa omissa kappaleissaan. TEKSTI-TV PÄÄLLE / POIS Paina TEXT-näppäintä siirtyäksesi teksti-tv:n käyttöön. Pääsivu tai viimeksi katsottu sivu ilmestyy näkyviin. Sivun otsikkorivillä näkyy kaksi sivunumeroa, TV-kanavan nimi, päivämäärä ja kellonaika. Ensimmäinen sivunumero kertoo valitun sivun, toinen taas näkyvissä olevan sivun. Paina TEXT näppäintä kytkeäksesi teksti-tv:n pois päältä. TV palaa aiempaan tilaansa. SIMPLE-TEKSTITELEVISIO A Sivun valinta Anna haluamasi kolminumeroinen sivunumero numeronäppäimillä. Jos painat väärää numeroa valinnan aikana, kirjoita kolme numeroa kuitenkin loppuun ja syötä sitten koko sivunumero uudelleen. Paina P (tai (PR + - tai P + -))-näppäintä valitaksesi edellisen tai seuraavan sivun. TEKSTI-TV TOP-TEKSTITELEVISIO (TÄMÄ OMINAISUUS EI OLE KÄYTETTÄVISSÄ KAIKISSA MAISSA) Käyttöopas näyttää kuvaruudun alareunassa neljä värikenttää: punainen, vihreä, keltainen ja sininen. Keltainen kenttä tarkoittaa seuraavaa ryhmää ja sininen seuraavaa lohkoa. A Ryhmän/ lohkon/ sivun valinta Sinisellä näppäimellä pääset lohkosta toiseen. Keltaisella näppäimellä pääset seuraavaan ryhmään, lohko vaihtuu tällöin automaattisesti. Vihreällä näppäimellä pääset seuraavalle olemassa olevalle sivulle, ryhmä vaihtuu automaattisesti. Vaihtoehtoisesti voit käyttää P (tai (PR + tai P +)) -näppäintä. Punaisella näppäimellä pääset edelliseen valintaan. Vaihtoehtoisesti voit painaa P (tai (PR - tai P -))-näppäintä. A Sivun suoravalinta Voit toimia myös samoin kuin normaalin teksti-tv:n tapauksessa, eli antaa sivunumeron suoraan numeronäppäimillä. 95

98 TEKSTI-TV FASTEXT-TEKSTITELEVISIO Teksti-TV:n sivut on värikoodattu kuvaruudun alareunassa ja ne valitaan värinäppäimiä painamalla. A Sivun valinta Paina T.OPT-painiketta ja valitse -valikko i -painikkeen avulla. Näytä hakemistosivu. (Valitse hakemisto malleissa 9/LSD* i painikkeella.) Voit valita sivun alareunassa näkyvät värikoodatut sivut kaukosäätimen värinäppäimiä painamalla. Voit toimia myös samoin kuin normaalin teksti-tv:n tapauksessa, eli antaa sivunumeron suoraan numeronäppäimillä. P (tai (PR + - tai P + -))-näppäimiä voidaan käyttää edellisen tai seuraavan sivun valintaan. ERIKOIS-TEKSTI-TV-TOIMINNOT Paina T. OPT-painiketta ja valitse Text Option (Tekstiasetukset) -valikko -painikkeen avulla.? TEKSTI-TV A REVEAL Voit näyttää salattuja tietoja, kuten visailujen vastauksia, valitsemalla tämän valikon. A UPDATE Näyttää TV-kuvaa sillä aikaa kuin valittua sivua haetaan. Symboli näkyy kuvaruudun vasemmassa yläkulmassa. Kun päivitetty sivu on löytynyt, symboli vaihtuu sivunumeroon.voit tarkastella päivitettyä tekstitelevisiosivua valitsemalla tämän valikon uudelleen. A TIME Kun katselet televisio-ohjelmaa, valitsemalla tämän valikon saat kellonajan näkyviin ruudun oikeaan yläkulmaan. Teksti-TV:tä käytettäessä tällä näppäimellä voidaan valita alasivu. Alasivun numero näkyy kuvaruudun alareunassa. Alasivun lukitsemiseksi tai vaihtamiseksi paina -tai numeronäppäimiä. A HOLD Pysäyttää automaattisen sivunvaihdon, jos sivu koostuu :sta tai useammasta alasivusta. Alasivujen määrä näytetään yleensä kellonajan alapuolella. Tätä näppäintä painettaessa lukitussymboli ilmestyy kuvaruudun vasempaan yläkulmaan ja automaattinen sivunvaihto keskeytyy.kun tämä valikko on valittu, ruudun vasemmassa yläkulmassa näkyy pysäytysmerkki ja automaattinen sivunvaihto ei ole käytössä. 96

99 DIGITAL TELETEXT (DIDGITAALINEN TEKSTITELEVISIO) *Tämä toiminto on käytettävissä vain Isossa-Britanniassa. Television avulla pääset digitaaliseen tekstitelevisioon, mikä selvästi parantaa esimerkiksi tekstin ja kuvan tasoa. Digitaalinen tekstitelevisio voidaan ottaa käyttöön erityisen digitaalisen tekstitelevisiopalvelun ja erityisten digitaalisia tekstitelevisiolähetyksiä lähettävien palveluiden avulla. Jos haluat tekstitelevision näkyviin, valitse tekstityksen kieli pois käytöstä painamalla SUBTITLE (TEKSTITYS) - painiketta. TEKSTITELEVISIO DIGITAALISESSA PALVELUSSA Valitse digitaalinen palvelu, joka lähettää tekstitelevisio-ohjelmaa painamalla numeronäppäimiä tai P (tai (PR + - tai P + -))-näppäintä. Digitaaliset tekstitelevisiopalvelut saat selville EPG-ohjelmaoppaasta. Noudata digitaalisen tekstitelevision merkintöjä ja siirry seuraavaan vaiheeseen painamalla TEXT,,, PUNAISTA, VIHREÄÄ, KELTAISTA tai SINISTÄ painiketta tai NUMEROPAINIKETTA. Voit vaihtaa digitaaliseen tekstitelevisiopalveluun valitsemalla eri palvelun numeronäppäimellä tai P (tai (PR + - tai P + -))-näppäimellä. TEKSTITELEVISIO JA DIGITAALINEN PALVELU TEKSTI-TV Valitse tietty palvelu, joka lähettää tekstitelevisio-ohjelmaa painamalla numeronäppäimiä tai P (tai (PR + - tai P + -))-näppäintä. Aloita tekstitelevision katselu painamalla TEXT (TEKSTI) - painiketta tai värillistä painiketta. Noudata digitaalisen tekstitelevision ohjeita ja siirry seuraavaan vaiheeseen painamalla, -painiketta, PUNAISTA, VIHREÄÄ, KELTAISTA tai SINISTÄ painiketta tai NUMEROPAINIKETTA. Siirry pois tekstitelevisiosta ja palaa televisionkatselutilaan painamalla TEXT (TEKSTI) -painiketta tai värillistä painiketta. Jotkin palvelut mahdollistavat tekstipalvelujen käyttöönoton painamalla PUNAISTA painiketta. 97

100 LIITE ALUSTETAAN (PALAUTUS TEHDASASETUKSIIN) Tämä toiminto on käytettävissä nykyisessä tilassa. Se kumoaa asetuksiin tehdyt muutokset. ASETUS Siirrä Asetusmaa Liitäntä SIMPLINK Näppäinlukko D :UK : Pois : Pois Aseta käyttäjätunnus ISM-menetelmä : Normaali Virran säästö : Taso 0 Tehdasasetukset ASETUS Siirrä Asetusmaa Liitäntä SIMPLINK Näppäinlukko D :UK : Pois : Pois Aseta käyttäjätunnus ISM-menetelmä : Normaali Virran säästö : Taso 0 Kirjoita salas. Tehdasasetukset * * * * Peruuta LIITE MENU Valitse ASETUS. Valitse Tehdasasetukset. Jos Lock System (Lukitse järjestelmä) -asetuksen arvo on O n ("Käytössä"), voit salasanan unohdettuasi valita kaukosäätimestä "7", "7", "7", "7". Palaa normaaliin tv-näyttöön painamalla MENU-painiketta. Palaa edelliseen valikkonäyttöön painamalla RETURN-painiketta. 98

101 VIANMÄÄRITYS Käyttöpainikkeet eivät toimi normaalisti. Tarkista, ettei tuotteen ja kaukosäätimen välissä ole esteitä aiheuttavia esineitä. Kaukosäädin ei toimi. Onko paristot asennettu navat oikein päin (+ ja +, - ja -)? Onko kaukosäätimen toimintovalitsimen asento oikea:tv, STB jne.? Asenna uudet paristot. Virta kytkeytyy äkkiä pois päältä Onko uniajastin käytössä? Tarkista virranhallinnan asetukset. Sähkökatko Yhtään asemaa ei virity, kun Auto off on käytössä. Videotoiminto ei toimi. Tarkista, että tuotteen virta on kytketty päälle. Ei kuvaa, ei ääntä Kokeile toista kanavaa. Ongelma voi olla lähetyksessä. Onko virtajohdon pistoke työnnetty pistorasiaan? Tarkista antennin suuntausta ja/tai sijainti. Testaa pistorasia työntämällä siihen jonkun toisen laitteen virtajohdon pistoke. Kuva tulee esiin hitaasti, kun virta on kytketty päälle Kuvassa ei ole värejä tai kuva on huono Tämä on normaalia, kuva on sammutettu tuotteen käynnistyksen ajaksi. Jos kuva ei tule ruutuun viiden minuutin kuluessa, ota yhteys huoltopisteeseen. Säädä valikkovaihtoa Color - Värit. Jätä riittävä etäisyys tuotteen ja videonauhurin välille. Kokeile toista kanavaa. Ongelma voi olla lähetyksessä. Ovatko videokaapelit oikein liitettyjä? Käynnistä jokin toiminto kuvan kirkkauden palauttamiseksi. LIITE Vaaka/pystyraitoja tai kuva värisee Heikko vastaanotto joillakin kanavilla Tarkista paikalliset häiriöt, kuten sähkölaitteet tai sähkötyökalut. Televisio- tai kaapelitelevisioaseman lähetyksessä ongelmia, viritä toinen asema. Aseman signaali on heikko, suuntaa antennia vastaanottamaan heikko asema. Tarkista mahdolliset häiriölähteet. Kuvissa viivoja tai raitoja Tarkista antenni (Muuta antennin suuntausta). HDMI- liitäntää käytettäessä ei ole kuvaa Tarkista, että käytät HDMI, -kaapeleita. Jos HDMI-kaapelit eivät tue HDMI, -standardia, kuva voi välkkyä tai sitä ei ole ollenkaan. Käytä tällöin uusia kaapeleita, jotka tukevat HDMI, -standardia. 99

102 LIITE Äänitoiminto ei toimi. Kuva, mutta ei ääntä Ei ääntä jostakin kaiuttimesta Paina painimetta VOLUME. Ääni mykistetty? Paina painiketta MUTE - MYKISTYS. Kokeile toista kanavaa. Ongelma voi olla lähetyksessä. Ovatko audiokaapelit oikein liitettyjä? Säädä valikkovaihtoa Balance - Tasapaino. Epätavallisia ääniä tuotteen sisältä Kosteuden tai lämpötilan muutos käyttöolosuhteissa voi saada aikaan epätavallisia ääniä kytkettäessä tuotteeseen virta, mutta tämä ei tarkoita tuotteessa olevan vikaa. HDMI- tai USBliitäntää käytettäessä ei ole ääntä Tarkista, että käytät HDMI, -kaapeleita. Tarkista, että käytät USB,0 -kaapeleita. *Tätä ominaisuutta ei ole kaikissa malleissa. PC-tilassa on ongelma. (Käytössä on vain PC-tila) Signaali ei ole rajojen sisällä. Säädä tarkkuutta, vaakapoikkeutustaajuutta tai pystypoikkeutustaajuutta. Tarkista signaalin syöttölähde. LIITE Pystypalkki tai raita taustassa, vaakahäiriöitä ja kuvan väärä sijainti Käytä Auto-konfigurointia tai säädä taajuutta, vaihetta tai pysty- ja vaakasijaintia. Ruudun väri ei ole vakaa tai on vain yksi väri Tarkista signaalikaapeli. Asenna PC-videokortti uudestaan. 00

103 HUOLTO Kaikki viat voidaan ehkäistä. Voit pidentää uuden televisiosi elinkaarta puhdistamalla sen huolellisesti säännöllisin väliajoin. VAROITUS: Sammuta virta ja irrota pistoke sähköpistorasiasta ennen puhdistamista. Kuvaruudun puhdistaminen Tämä on loistava tapa pitää kuvaruutu puhtaana pölystä jonkin aikaa. Kostuta pehmeä liina haalean veden ja huuhteluaineen tai astianpesuaineen seoksessa. Väännä liina lähes kuivaksi ja pyyhi kuvaruutu sen avulla. Varmista, että kuvaruutuun ei jää vettä. Anna sen kuivua ennen television käynnistämistä. Laitteen ulkopinnan puhdistaminen Pyyhi runko puhtaaksi liasta ja pölystä pehmeällä, kuivalla ja nukkaamattomalla liinalla. Älä käytä märkää liinaa. Erittäin pitkä poissaoloaika VAROITUS G Jos televisio jää käyttämättä pitkäksi ajaksi esimerkiksi loman aikana, pistoke kannattaa irrottaa pistorasiasta, jotta mahdolliset esimerkiksi salamaniskujen aiheuttamat jännitepiikit eivät vaurioita televisiota. LIITE 0

104 LIITE TUOTTEEN TEKNISET TIEDOT MALLIT PG0** PG000-ZA 50PG0** 50PG000-ZA PG0** PG000-ZA Mitat (leveys x korkeus x syvyys) Sisältää tuen 00,0 x 79,0 x 08,0 mm,0 x 8,7 x, tuumaa,7 x 89,0 x 6,0 mm 8, x,5 x, tuumaa 09,5 x 76,0 x 07,6 mm,0 x 8,6 x, tuumaa Ilman tukea 00,0 x 677,0 x 8,0 mm,0 x 6,7 x, tuumaa,7 x 790,0 x 8,6 mm 8, x, x, tuumaa 09,5 x 67,7 x 8,0 mm,0 x 6,6 x, tuumaa Paino Sisältää tuen Ilman tukea 6,6 kg / 58,7 paunaa,6 kg / 5, paunaa,5 kg / 9,5 paunaa 8, kg / 8,0 paunaa 8,0 kg / 6,8 paunaa 5,0 kg / 55, paunaa Jännite ja virta Tehon tarve AC00-0V~ 50/60Hz,A 0W AC00-0V~ 50/60Hz,A 0W AC00-0V~ 50/60Hz,A 0W MALLIT 50PG0** 50PG000-ZA PG0** PG000-ZA 50PG0** 50PG000-ZA Mitat (leveys x korkeus x syvyys) Sisältää tuen,0 x 850,0 x 6,6 mm 8,5 x,5 x, tuumaa 00 x 7, x 08 mm 0,9x 8,7 x, tuumaa,7 x 89 x 6 mm 8, x,x, tuumaa Ilman tukea,0 x 79,0 x 8,0 mm 8,5 x, x, tuumaa 00 x 677 x 86 mm 0,9 x 6,6 x, tuumaa,7 x 790 x 86 mm 8,x, x, tuumaa Paino Sisältää tuen Ilman tukea, kg / 9, paunaa 8, kg / 8,5 paunaa 7, kg / 60, paunaa, kg / 5,8 paunaa,8 kg / 9, paunaa 7,8 kg / 8, paunaa LIITE Jännite ja virta Tehon tarve MALLIT AC00-0V~ 50/60Hz,A 0W 60PG0** 60PG000-ZA AC00-0V~ 50/60Hz,A 0W 9LSD* 9LSD-ZD AC00-0V~ 50/60Hz,A 0W LSD* LSD-ZD Mitat (leveys x korkeus x syvyys) Sisältää tuen 68 x 009, x,9 mm 57,8 x 9,7 x 6, tuumaa 56,8x 96,6x 7,0 mm 8,0 x 5,6 x 6,8 tuumaa 55, x,7x 87, mm 0,7 x 7, x 7, tuumaa Ilman tukea 68 x 99,5 x 88,5 mm 57,8 x 7, x,5 tuumaa 56,8 x 68,5 x 70,5 mm 8,0 x,5 x,8 tuumaa 55, x x 68,6 mm 0,7 x 6, x,7 tuumaa Paino Sisältää tuen Ilman tukea 80,6 kg / 77,7 paunaa 7,6 kg / 60, paunaa 5, kg /, paunaa,6 kg / 0, paunaa 6, kg /,5 paunaa 5,7 kg /,6 paunaa Jännite ja virta Tehon tarve AC00-0V~ 50/60Hz 5,6A 560W AC00-0V~ 50/60Hz 0,8A 50W AC00-0V~ 50/60Hz,0A 60W 0 Televisiojärjestelmä Taajuusalue Ulkoisen antennin impedanssi Käyttöympäristö Käyttölämpötila Ilmankosteus Säilytyslämpötila Säilytyskosteus PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L VHF: E ~ E, UHF: E ~ E69, CATV: S ~ S0, HYPER: S ~ S7 75 Ω 0 ~ 0 C / ~ 0 F Alle 80% -0 ~ 60 C / - ~ 0 F Alle 85% Tässä esitettyjä määrityksiä voidaan muuttaa laadun parantamiseksi ilman ennakkoilmoitusta.

105 9LG0** LG0** 6LG0** MALLIT 9LG000-ZA 9LG050-ZA 9LG060-ZB LG000-ZA LG050-ZA LG060-ZB 6LG000-ZA 6LG050-ZA Mitat (leveys x korkeus x syvyys) Sisältää tuen 58,8 x 9,0 x 89, mm 8, x 5, x 7,5 tuumaa 5, x,5 x 89,0 mm 0,6 x 7,0 x 7,5 tuumaa 66, x 508, x 7, mm 6, x 0, x 9,0 tuumaa Ilman tukea 58,8 x,5 x 69,0 mm 8, x,6 x,7 tuumaa 5, x 8, x 69,0 mm 0,6 x 5, x,7 tuumaa 66, x 9,8 x 80,0 mm 6, x 7,8 x, tuumaa Paino Sisältää tuen Ilman tukea 5,0 kg /, paunaa,76 kg / 0,5 paunaa 5,6 kg /, paunaa 5, kg /,8 paunaa 0, kg /, paunaa 8,6 kg / 9,0 paunaa Jännite ja virta Tehon tarve AC00-0V~ 50/60Hz 0,8A 50W AC00-0V~ 50/60Hz 0,9A 55W AC00-0V~ 50/60Hz,A 0W MALLIT LG0** LG000-ZA 7LG0** 7LG000-ZA LG0** LG000-ZA Mitat (leveys x korkeus x syvyys) Sisältää tuen 80,8 x 60, x 7, mm,6 x,8 x 9,0 tuumaa 99,6 x 68, x 9,8 mm 6, x 6,9 x,6 tuumaa 0,8 x 7, x 9,8 mm 0,7 x 9, x,6 tuumaa Ilman tukea 80,8 x 5, x 79,0 mm,6 x,5 x, tuumaa 99,6 x 60, x 89,0 mm 6, x,0 x,5 tuumaa 0,8 x 670, x 9,0 mm 0,7 x 6, x,7 tuumaa Paino Sisältää tuen Ilman tukea, kg / 9,6 paunaa,9 kg / 6, paunaa 8,8 kg /,5 paunaa 6, kg / 5,7 paunaa,6 kg / 5, paunaa,0 kg / 6, paunaa Jännite ja virta Tehon tarve AC00-0V~ 50/60Hz,5A 50W AC00-0V~ 50/60Hz,8A 80W AC00-0V~ 50/60Hz,A 0W LIITE MALLIT LG0** LG000-ZA 7LG0** 7LG000-ZA LG0** LG000-ZA Mitat (leveys x korkeus x syvyys) Sisältää tuen 80,8 x 60, x 7, mm,6 x,8 x 9,0 tuumaa 99,6 x 68, x 9,8 mm 6, x 6,9 x,6 tuumaa 0,8 x 7, x 9,8 mm 0,7 x 9, x,6 tuumaa Ilman tukea 80,8 x 5, x 79,0 mm,6 x,5 x, tuumaa 99,6 x 60, x 89,0 mm 6, x,0 x,5 tuumaa 0,8 x 670, x 9,0 mm 0,7 x 6, x,7 tuumaa Paino Sisältää tuen Ilman tukea, kg / 9,6 paunaa,9 kg / 6, paunaa 8,8 kg /,5 paunaa 6, kg / 5,7 paunaa,6 kg / 5, paunaa,0 kg / 6, paunaa Jännite ja virta Tehon tarve AC00-0V~ 50/60Hz,5A 50W AC00-0V~ 50/60Hz,8A 80W AC00-0V~ 50/60Hz,A 0W Televisiojärjestelmä Taajuusalue Ulkoisen antennin impedanssi Käyttöympäristö Käyttölämpötila Ilmankosteus Säilytyslämpötila Säilytyskosteus PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L VHF: E ~ E, UHF: E ~ E69, CATV: S ~ S0, HYPER: S ~ S7 75 Ω 0 ~ 0 C / ~ 0 F Alle 80% -0 ~ 60 C / - ~ 0 F Alle 85% Tässä esitettyjä määrityksiä voidaan muuttaa laadun parantamiseksi ilman ennakkoilmoitusta. 0

106 LIITE MALLIT LG5*** LG5000-ZA LG500-ZD LG500-ZB LG500-ZE LG5600-ZB 7LG50** 7LG5000-ZA 7LG500-ZD 7LG500-ZB 7LG500-ZE LG50** LG5000-ZA LG500-ZD LG500-ZB LG500-ZE Mitat (leveys x korkeus x syvyys) Sisältää tuen Ilman tukea 8,8 x 598,8 x,9 mm, x,6 x 9, tuumaa 8,8 x 50, x 95,5 mm, x, x,8 tuumaa 96, x 685, x 9, mm 6,9 x 7,0 x,6 tuumaa 96, x 6,8 x 88,0 mm 6,9 x, x,5 tuumaa 0,0 x 89,8 x 9,8 mm 0,7 x 5, x,6 tuumaa 0,0 x 66, x 89,0 mm 0,7 x 6, x,5 tuumaa Paino Sisältää tuen Ilman tukea, kg /, paunaa,6 kg / 7,8 paunaa 8, kg / 0, paunaa 5,6 kg /, paunaa 6, kg / 57,8 paunaa,5 kg / 5,8 paunaa Jännite ja virta Tehon tarve AC00-0V~ 50/60Hz,5A,8A (LG5600) 50W 80W (LG5600) AC00-0V~ 50/60Hz,8A 80W AC00-0V~ 50/60Hz,A 0W LG5*** 7LG50** 5LG50** MALLIT LG5700-ZF 7LG5000-ZA 7LG500-ZD 7LG500-ZB 7LG500-ZE 5LG5000-ZA 5LG500-ZD 5LG500-ZB 5LG500-ZE Mitat (leveys x korkeus x syvyys) Sisältää tuen Ilman tukea 8,8 x 599, x 9,0 mm, x,6 x,6 tuumaa 8,8 x 50, x 95,5 mm, x, x,8 tuumaa 56, x 8, x,9 mm 5,6 x,0 x,5 tuumaa 56, x 79, x 0,0 mm 5,6 x 9, x, tuumaa 9,7 x 89,7 x,9 mm 50,9 x 5, x,5 tuumaa 9,7 x 87,0 x 5, mm 50,9 x, x,6 tuumaa LIITE Paino Jännite ja virta Sisältää tuen Ilman tukea, kg /, paunaa,6 kg / 7,8 paunaa AC00-0V~ 50/60Hz,8A 9, kg / 6, paunaa,6 kg / 5, paunaa AC00-0V~ 50/60Hz,0A 9,5 kg / 87, paunaa,9 kg / 77,0 paunaa AC00-0V~ 50/60Hz,A Tehon tarve 80W 00W 0W Televisiojärjestelmä Taajuusalue Ulkoisen antennin impedanssi Käyttölämpötila Ilmankosteus Käyttöympäristö Säilytyslämpötila Säilytyskosteus PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L VHF: E ~ E, UHF: E ~ E69, CATV: S ~ S0, HYPER: S ~ S7 75 Ω 0 ~ 0 C / ~ 0 F Alle 80% -0 ~ 60 C / - ~ 0 F Alle 85% Tässä esitettyjä määrityksiä voidaan muuttaa laadun parantamiseksi ilman ennakkoilmoitusta. 0

107 KAUKOSÄÄTIMEN OHJELMOIMINEN (Vain 9//6//7/LG0**, /7/LG0**, /7//7/5LG5***) Kaukosäädin on yleinen, useille laitemerkeille tarkoitettu säädin. Se voidaan ohjelmoida toimimaan muiden valmistajien useimpien kauko-ohjattavien laitteiden kanssa. Huomaa, että kaukosäädin ei ehkä pysty ohjaamaan kaikkia muiden valmistajien malleja. Koodin ohjelmoiminen etätilassa Testaa kaukosäädin. Jos haluat tietää, pystyykö kaukosäätimesi ohjaamaan muita laitteita ilman ohjelmointia, kytke virta laitteeseen, esimerkiksi STB-laitteeseen, ja paina kaukosäätimen vastaavaa tilapainiketta (kuten STB). Pidä säädintä laitteeseen päin. Tarkista painamalla POWER (VIRTA)- ja P -painikkeita, reagoiko laite. Jos se ei reagoi, kaukosäädin on ohjelmoitava. Kytke virta ohjelmoitavaan laitteeseen ja paina kaukosäätimen vastaavaa tila-painiketta (kuten S T B). Valitun laitteen kaukosäätöpainikkeeseen tulee valo. Paina samanaikaisesti MENU - ja MUTE -painikkeita. Kaukosäädin on nyt valmis koodin ohjelmoimista varten. Kirjoita numerokoodi kaukosäätimen numeronäppäimillä. Eri laitteista vastaavat ohjelmointikoodien numerot ovat seuraavalla sivulla. Jos koodi on oikea, laitteen virta katkeaa. 5 Tallenna kanava painamalla M E N U -painiketta. LIITE 6 Testaa kaukosäätimen eri toiminnoilla, että laite reagoi oikealla tavalla. Jos se ei toimi oikein, palaa kohtaan. 05

108 LIITE LIITE HDSTB Merkki Koodit Merkki Koodit Merkki Koodit ALPHASTAR DSR AMPLICA 050 BIRDVIEW CHANNEL MASTER CHAPARRAL CITOH 05 CURTIS MATHES DRAKE DX ANTENNA ECHOSTAR ELECTRO HOME 089 EUROPLUS FUJITSU GENERAL INSTRUMENT HITACHI 9 0 HOUSTON TRACKER HUGHES 068 JANIEL JERROLD 06 KATHREIN 08 LEGEND 057 LG 00 LUTRON LUXOR 06 MACOM MEMOREX 057 NEXTWAVE 08 5 NORSAT PACE SKY SATELLITE PANASONIC 060 PANSAT PERSONAL CABLE 7 PHILIPS 07 PICO 05 PRESIDENT 09 0 PRIMESTAR 00 0 PROSAT 07 RCA REALISTIC 0 07 SAMSUNG SATELLITE SERVICE CO SCIENTIFIC ATLANTA 0 8 SONY 0 STARCAST 0 SUPER GUIDE 00 5 TEECOM TOSHIBA 00 7 UNIDEN VIEWSTAR 5 WINEGARD 8 6 ZENITH

109 LÄHETÄ IR-KOODI. Kytkeminen Kytke langallinen kaukosäädin television kaukosäädinliitäntään.. Kaukosäätimen infrapunakoodit Signaalin aaltomuoto Yksi 55 khz:n pulssi moduloituna 7,97 khz:n signaalilla. Tc Kantoaallon taajuus Kehyksen rakenne. kehys T FCAR = /TC = fosc/ Toimintasuhde = T/TC = / Aloitusko Lead odi code Alempi Low mukautettu custom code koodi Ylempi High mukautettu custom code koodi Datakoodi code Datakoodi code C0 C C C C C5 C6 C7 C0 C C C C C5 C6 C7 D0 D D D D D5 D6 D7 D0 D D D D D5 D6 D7 Toistokehys Repeat Toistokoodi code Tf Aloituskoodi 9 ms.5 ms LIITE Toistokoodi 0.55 ms 9 ms.5 ms Bitin kuvaus Bit 0 Bit 0.56 ms 0.56 ms. ms. ms Kehysten väli: Tf Aaltomuotoa lähetetään niin kauan, kuin painiketta pidetään painettuna. Tf Tf 07

110 LIITE LIITE Koodi (heksades.) Toiminto Huomautus 08 0B f0 5 AB POWER INPUT TV/RADIO Q.MENU MENU GUIDE Kaukosäätimen painike (Virta päälle/pois) Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike 07 vasemmalle ( tai F) Kaukosäätimen painike 06 oikealle ( tai G) Kaukosäätimen painike 0 ylös ( tai D) Kaukosäätimen painike alas ( tai E) Kaukosäätimen painike ( ) Kaukosäätimen painike 8 AA 0 0 RETURN INFO i AV MODE VOL + (tai +) Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike 0 VOL - (tai -) Kaukosäätimen painike 00 P (tai (PR + tai P +)) Kaukosäätimen painike 0 P (tai (PR - tai P -)) Kaukosäätimen painike E FAV Kaukosäätimen painike 09 0 ~9 5 A MUTE Numeropainike 0~9 LIST Q.VIEW PUNAINEN VIHREÄ KELTAINEN SININEN TEXT T.Option SUBTITLE Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike BD Ô(Record) Kaukosäätimen painike 7E SIMPLINK Kaukosäätimen painike 79 0A 0E 6 A RATIO I/II SLEEP TIME REVEAL TV D/A UPDATE HOLD INDEX Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike Kaukosäätimen painike 08

111 ULKOISEN OHJAUSLAITTEEN ASENNUS RS-C-kaapelin kytkentä Kun television RS-C-liitäntä kytketään ulkoiseen ohjauslaitteeseen (tietokoneeseen tai AV-ohjausjärjestelmään), television toimintoja voidaan kaukoohjata. Kytke ohjauslaitteen sarjaliitäntäkaapeli television takapaneelissa olevaan RS-C-liitäntään. RS-C-kaapelia ei toimiteta television mukana. RS-C IN (CONTROL & SERVICE) Liittimen tyyppi: 9-nastainen D-Sub- pistoke No. Nastan nimi Ei kytketty RXD (Datan vastaanotto) TXD (Datan lähetys) DTR (DTE -puoli valmiina) 5 MAA 6 DSR (DCE-puoli valmiina) 7 RTS (Lähetyspyyntö) 8 CTS (Valmis lähetykseen) 9 Ei kytketty LIITE RS-C-liittimen RS-C-liittimen kytkennät 7-johtiminen kytkentä(rs-c -kaapelin vakiokytkentä) -johtiminen kytkentä(ei vakiokytkentä) PC TV PC TV RXD TXD TXD RXD GND 5 5 GND DTR 6 DSR DSR 6 DTR RTS 7 8 CTS CTS 8 7 RTS D-Sub 9 D-Sub 9 RXD TXD TXD RXD GND 5 5 GND DTR 6 DTR DSR 6 DSR RTS 7 7 RTS CTS 8 8 CTS D-Sub 9 D-Sub 9 09

112 LIITE Laitteen tunnus Tällä toiminnolla määritetään laitteen tunnusnumero. Katso kohtaa Heksadesimaaliluvut sivulla. ASETUS Siirrä D Huono kuulo( ) Asetusmaa :UK Liitäntä SIMPLINK : Pois Näppäinlukko : Pois Aseta käyttäjätunnus Virranilmaisin Tehdasasetukset ASETUS Siirrä D Huono kuulo( ) Asetusmaa :UK Liitäntä SIMPLINK : Pois Näppäinlukko : Pois Aseta käyttäjätunnus Virranilmaisin Tehdasasetukset F G Sulje MENU Valitse ASETUS. LIITE Valitse Aseta käyttäjätunnus. Määritä Aseta käyttäjätunnus -asetukselle haluamasi television tunnusnumero. Aseta käyttäjätunnus -asetuksen arvot ovat 99. Palaa edelliseen valikkonäyttöön painamalla RETURN -painiketta. 0

113 Tietoliikenneasetukset Siirtonopeus: 9600 bps (UART) Tavun pituus: 8 bittiä Pariteetti: Ei ole Lopetusbittejä: Tietojen muoto: ASCII-koodi Käytä ristikkäiskaapelia. Komentoluettelo Lähetys- ja vastaanottoprotokolla KOMENTO KOMENTO DATA (heksades.) Lähetys [komento][komento][ ][Set ID][ ][Data][Cr] 0. Virta k a 00 ~ 0 0. Kuvasuhde k c Katso sivua. 0. Näytön pimennys k d 00 ~ 0 0. Äänen mykistys k e 00 ~ 0 05.Äänenvoimakkuus k f 00 ~ Kontrasti k g 00 ~ Kirkkaus k h 00 ~ Väri k i 00 ~ Sävy k j 00 ~ 6 0. Terävyys k k 00 ~ 6. OSD-valinta k l 00 ~ 0. Kaukosäädin lukittuna -tila k m 00 ~ 0. Kanavatasapaino k t 00 ~ 6. Värilämpötila k u 00 ~ 0 5. Epänormaali tila k z 00 ~ a 6.ISM-menetelmä j p Katso sivua. 7. Power Saving (Virransäästö) j q 00 ~ 0 8. Automaattiset asetukset j u 0 9. Taajuuskorjaus j v Katso sivua. 0. Virityskomento m a Katso sivua.. Lisää/Ohita kanava m b 00 ~ 0. Näppäin m c Näppäinkoodi. Taustavalon ohjaaminen m g 00 ~ 6. Tulosignaalin valinta (pää) x b Katso sivua. 5 * [komento ]([Komento ]): Ensimmäinen komento.(j,k,mor x) * [komento ]([Komento ]): Toinen komento. * [Set ID]([Tunnus]): Ohjattava näyttö valitaan tunnusnumerol la, joka määritetään käyttämällä Special (Lisätoiminnot) -valikkoa. Arvoalue on -99. Jos numeroksi annetaan 0, ohjaus koskee jokaista kytkettyä TV-laitetta. Tunnusnumero esitetään valikossa kymmenjärjestelmän kokonaislukuna (-99) ja lähetys/vastaanottoprotokollassa heksadesimaalisena (0x0-0x6). * [DATA]([Data]): Lähetettävät komennot.to transmit command data. FF tarkoittaa komennon tilan lukemista. * [Cr] : Rivinvaihto. ASCII-koodi 0x0D * [ ] : Välilyönti eli ASCII-koodi 0x0 -kuittaus [komento][ ][Set ID][ ][][Data][x] * Näyttö lähettää tämänmuotoisen kuittauksen (ACK), kun vastaanotetut tiedot ovat kelvollisia. Jos tietojen lukutila on valittu, kuittaus ilmaisee nykyisen tilan. Jos tietojen kirjoitustila on valittu, kuittaus palauttaa tietokoneen lähettämät tiedot. LIITE * Valikko ei tule näkyviin, kun kohtia 5 määritetään. Virhekuittaus [komento][ ][Set ID][ ][NG][Data][x] * Näyttö lähettää tämänmuotoisen kuittauksen (ACK), kun vastaanotetut tiedot eivät ole kelvollisia. Syy on kielletyn toiminnon valinta tai tiedonsiirtovirhe. Data00: Kielletty koodi

114 LIITE LIITE 0. Virran kytkentä (komento: k a) G Kytkee tai katkaisee television virran. Lähetys [k][a][ ][Set ID][ ][Data][Cr] Data 00 : Katkaise virta Kuittaus [a][ ][Set ID][ ][/NG][Data][x] 0. Kuvasuhde (komento: k c) (Pääkuvan koko) G Muuttaa näytön pääkuvan tahosuhdetta. (pääkuvan muoto) Voit säätää näytön muotoa myös Q.MENU (PIKAVA- LIKKO) -valikon tai PICTURE (KUVA) -valikon Aspect Ratio (Kuvasuhde) -asetuksen avulla. Lähetys [k][c][ ][Set ID][ ][Data][Cr] Data 0 : Normaali kuva (:) 0 : Laajakuva (6:9) 0 : Zoom 05 : Zoom Kuittaus [c][ ][Set ID][ ][/NG][Data][x] Data 0 : Kytke virta G Ilmoittaa virran kytkemisestä tai katkaisemisesta. Lähetys [k][a][ ][Set ID][ ][FF][Cr] Kuittaus [a][ ][Set ID][ ][/NG][Data][x] * Ios mikä tahansa muu toiminto lähettää tiedon 0xFF tässä muodossa, kuittaus ilmaisee toiminnon tilan. 06 : Original 07 : :9 09 : Vain haku * Voit valita RGB-PC-- tai Component--tulon avulla kuvasuhteeksi 6:9 tai :. * HDMI/komponenttitilassa (yli 70 p) Just Scan (Vain skannaus) on käytettävissä. * Voit valita Original (Alkuperäinen) -kuvasuhteen vain Britannian tekstitelevisiossa (MHEG-5). 0. Näytön pimennys (komento: k d) G Valitsee, onko näyttö pimennetty vai ei. Lähetys [k][d][ ][Set ID][ ][Data][Cr] Data 00 : Näyttö ei pimennetty (kuva näkyy) 0 : Näyttö pimennetty (kuva ei näy) Kuittaus [d][ ][Set ID][ ][/NG][Data][x] 0. Äänen mykistys (komento: k e) G Valitsee, onko ääni mykistetty vai ei. Ääni voidaan mykistää myös kaukosäätimen MUTE - painikkeella. Lähetys [k][e][ ][Set ID][ ][Data][Cr] Data 00 : Ääni mykistetty 0 : Ääni ei mykistetty Kuittaus [e][ ][Set ID][ ][/NG][Data][x] 05. Äänenvoimakkuuden säätö (komento: k f) G Suurentaa tai pienentää äänenvoimakkuutta. Äänenvoimakkuutta voidaan säätää myös kaukosäätimen äänenvoimakkuuspainikkeilla. Lähetys [k][f][ ][Set ID][ ][Data][Cr] Data Min : 00 ~ Max : 6 * Lisätietoja on Heksadesimaalit -kohdassa. Katso sivu. Kuittaus [f][ ][Set ID][ ][/NG][Data][x] 06. Kontrasti (komento: k g) G Muuttaa kuvan kontrastia. Kontrastia voidaan säätää myös PICTURE (KUVA) -valikon avulla. Lähetys [k][g][ ][Set ID][ ][Data][Cr] Data Min : 00 ~ Max : 6 * Lisätietoja on Heksadesimaalit -kohdassa. Katso sivu. Kuittaus [g][ ][Set ID][ ][/NG][Data][x] 07. Kirkkaus (komento: k h) G Muuttaa kuvan kirkkautta. Kirkkautta voidaan säätää myös PICTURE (KUVA) -valikon avulla. Lähetys [k][h][ ][Set ID][ ][Data][Cr] Data Min : 00 ~ Max : 6 * Lisätietoja on Heksadesimaalit -kohdassa. Katso sivu. Kuittaus [h][ ][Set ID][ ][/NG][Data][x] 08. Väri (komento: k i) G Muuttaa kuvan väriä. Värejä voidaan säätää myös PICTURE (KUVA) -valikon avulla. Lähetys [k][i][ ][Set ID][ ][Data][Cr] Data Min : 00 ~ Max : 6 * Lisätietoja on Heksadesimaalit -kohdassa. Katso sivu. Kuittaus [i][ ][Set ID][ ][/NG][Data][x]

115 09. Sävy (komento : k j) G Muuttaa kuvan värisävyä. Värisävyä voidaan säätää myös PICTURE (KUVA) -valikon avulla. Lähetys [k][j][ ][Set ID][ ][Data][Cr] Data Min : 00 ~ Max : 6 * Lisätietoja on Heksadesimaalit -kohdassa. Katso sivu. Kuittaus [j][ ][Set ID][ ][/NG][Data][x] 0. Terävyys (komento: k k) G Muuttaa kuvan terävyyttä. Terävyyttä voidaan säätää myös PICTURE (KUVA) -valikon avulla. Lähetys [k][k][ ][Set ID][ ][Data][Cr] Data Min : 00 ~ Max : 6 * Lisätietoja on Heksadesimaalit -kohdassa. Katso sivu. Kuittaus [k][ ][Set ID][ ][/NG][Data][x]. OSD-valinta (komento: k l) G Valitsee, toimiiko kuvaruutunäyttö (OSD, On Screen Display) kauko-ohjausta käytettäessä. Lähetys [k][l][ ][Set ID][ ][Data][Cr] Data 00: OSD näyttöä ei pimennetty Data 0: OSD pimennetty Kuittaus [l][ ][Set ID][ ][/NG][Data][x]. Kaukosäädin lukittuna -tila (komento : k m) G Lukitsee TV-vastaanottimen etupaneelin ja kaukosäätimen painikkeet. Lähetys [k][m][ ][Set ID][ ][Data][Cr] Data 00: Lukko ei käytössä Kuittaus [m][ ][Set ID][ ][/NG][Data][x] Data 0: Lukko käytössä * Jos et käytä etupaneelin ja kaukosäätimen painikkeita, valitse tämä tila. Kun virta katkaistaan ja kytketään, kaukosäätimen lukitus vapautuu.. Värilämpötila (komento : k u) G Säätää värilämpötilaa. Värilämpötilaa voidaan säätää myös PICTURE (KUVA) - valikon komennolla CSM. Lähetys [k][u][ ][Set ID][ ][Data][Cr] Data 00: Normaali 0: Viileä 0: Lämmin Kuittaus [u][ ][Set ID][ ][/NG][Data][x] 5. Epänormaali tila (komento : k z) G Epänormaalin tilan tunnistaminen. Lähetys [k][z][ ][Set ID][ ][FF][ ][Cr] Data FF: Luku Kuittaus [z][ ][Set ID][ ][/NG][Data][x] Data 00: Normaali (virta on kytketty ja signaali tulee) Data 0: Ei signaalia (virta kytketty) Data 0: Kaukosäädin sammuttaa tai käynnistää television Data 0: Uniajastin katkaisee virran Data 0: RS-C-toiminto katkaisee televisiosta virran Data 05: 5 voltin jännite katkaistaan Data 06: Verkkovirta katkaistaan Data 07: Tuuletinhälytystoiminto katkaisee virran Data 08: Katkaisuajastin katkaisee virran Data 09: Automaattinen sammutus katkaisee virran Data a:sammuta televisio AV-piirin tunnistuksen perusteella. LIITE. Kanavatasapaino (komento : k t) G Säätää stereoäänen kanavatasapainoa. Kanavatasapainoa voidaan säätää myös ÄÄNI -valikon avulla. Lähetys [k][t][ ][Set ID][ ][Data][Cr] Data Min : 00 ~ Max : 6 * Lisätietoja on Heksadesimaalit -kohdassa. Katso sivu. Kuittaus [t][ ][Set ID][ ][/NG][Data][x]
