SUOMI KÄYTTÖOHJE LCD TV / LED LCD TV. Lue tämä ohjekirja huolellisesti ennen laitteen käyttöä. Säilytä ne myöhempää tarvetta varten.

Transkriptio

1 SUOMI KÄYTTÖOHJE LCD TV / LED LCD TV Lue tämä ohjekirja huolellisesti ennen laitteen käyttöä. Säilytä ne myöhempää tarvetta varten.

2 hankittava erikseen Seinäkiinnitysteline LSW00B tai LSW00BG LSW00B tai LSW00BG LSW400B tai LSW400BG tai DSW400B tai DSW400BG Lisätarvikkeita saatetaan vaihtaa tai muokata laadun parantamiseksi ilman erillistä ilmoitusta. Voit ostaa näitä tarvikkeita jälleenmyyjältä. Tämä laite toimii vain LG:n valmistaman yhteensopivan LED LCD -television tai LCD-television. (9//6/LD***, LD4***, LD5***, 9//6/LE***, LE4***, /6LE5***, LE5***) (7/4/47LD4***, 4/46LD5***, 7/4LE4***, 7/4/47LE5***) (5/60LD5***, 55LE5***) Langaton mediakotelo (/4/46/5/60LD5***, LE***, /7/4LE4***, /7/4/47/55LE5***) HDMI, HDMI- logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n rekisteröityjä tavaramerkkejä.

3 SISÄLTÖ VALMISTELU LCD-TELEVISIOMALLIT : 9//6/LD5**, 9//6/LD4**...A- LCD-TELEVISIOMALLIT :/7/4/47LD4***, 6/LD**, 6/LD**...A-4 LCD-TELEVISIOMALLIT : /4/46/5/60LD5***...A-4 LCD-TELEVISIOMALLIT: 9//6/LE***, /7/ 4LE4***, /6LE5***, /7/4/47/55LE5***... A- ULKOISTEN LAITTEIDEN ASENNUS (CI-TIEDOT)...4 OHJELMISTOPÄIVITYS...5 KUVA-/ÄÄNITESTI...7 DIAGNOSTIIKKA...8 TUOTE-/KÄYTTÖTIEDOT...9 YKSINKERTAINEN KÄYTTÖOPAS...40 OHJELMATAULUKON NÄYTTÄMINEN...4 TULOLUETTELO...4 LÄHDEMERKINTÄ...44 DATA SERVICE (DATAPALVELU)...45 SIMPLINK...46 AV-TILA...50 Alustetaan (palautus tehdasasetuksiin)...5 SISÄLTÖ ANTENNIN KYTKEMINEN... Kytkeminen komponenttikaapelilla... HDMI- KAAPELIN LIITÄNTÄ... Kytkeminen HDMI-DVI-kaapelilla...4 Kytkeminen Scart-kaapelilla...5 USB-TULON ASENNUS...6 VIDEONAUHURIN KYTKEMINEN...6 Kytkeminen RCA-kaapelilla...7 Kytkeminen 5-nastaisella D-sub-kaapelilla...8 CI-MODUULIN KIINNITTÄMINEN...9 KUULOKEASETUKSET...9 DIGITAL AUDIO OUT -KYTKEMINEN...0 ULKOISEN LAITTEEN LANGATON LIITÄNTÄ Tuettu näyttötarkkuus... Kuvaruudun asetukset PC-tilassa... TELEVISION KATSELU / KANAVIEN HALLINTA TELEVISION KÄYNNISTÄMINEN...7 Määritysten tekemisen aloittaminen...7 KANAVAN VALITSEMINEN...7 ÄÄNENVOIMAKKUUDEN SÄÄTÄMINEN...7 PIKAVALIKKO...8 NÄYTTÖVALIKOIDEN VALITSEMINEN JA SÄÄDÖT...9 KANAVIEN AUTOMAATTIVIRITYS...0 KAAPELI DTV ASETUS...5 KANAVIEN KÄSIVIRITYS...6 OHJELMAPAIKKOJEN JÄRJESTÄMINEN...0 CI [COMMON INTERFACE] INFORMATION USB-LAITTEEN KÄYTTÄMINEN USB-laitetta kytkettäessä...5 ELOKUVALUETTELO...54 VALOKUVALUETTELO...65 MUSIIKKILUETTELO...75 DIVX-REKISTERÖINTIKOODI...84 Aktivoinnin poistaminen...85 SÄHKÖINEN EPG-OHJELMAOPAS (DIGITAALISESSA TILASSA) EPG-oppaan käytön aloitus ja lopetus...87 Ohjelman valitseminen...87 Painikkeen toiminto ohjelmaoppaan NYT/ SEURAAVA -tilassa...87 Painikkeen toiminto ohjelmaoppaan 8 päivän tilassa -tilassa...88 Painikkeen toiminto Päivämäärän muuttaminen) -tilassa...89 Painikkeen toiminto Pidempi kuvaus -ruudussa 89 Painikkeen toiminto Tallenna/Muistuta -asetustilassa...90 Painikkeen toiminta Ajoitettu luettelo -tilassa...9 I

4 SISÄLTÖ KUVAN HALLINTA TIME (AIKA) -ASETUS SISÄLTÖ KUVAN KOON (KUVASUHTEEN) HALLINTA..9 OHJATTU KUVATOIMINTO...94 VIRRANSÄÄSTÖ...95 ESIMÄÄRITETYT KUVAN ASETUKSET...96 MANUAALINEN KUVIEN SÄÄTÖ...97 KUVANPARANNUSTEKNIIKKA...98 Erinomainen kuvanhallinta...99 KUVAN ASETUSTEN PALAUTUS...0 Trumotion...0 VIRTAILMAISIN...04 TILA-ASETUS...05 DEMOTILA...06 ÄÄNEN JA KIELEN HALLINTA KELLON ASETUKSET... KYTKENTÄ- TAI SAMMUTUSAJASTIMEN ASETUS... UNIAJASTIMEN ASETUS...4 LAPSILUKITUS/IKÄRAJAT SALASANAN ASETUS JA LUKITUSJÄRJESTELMÄ...5 OHJELMIEN ESTÄMINEN...6 LAPSILUKITUS (VAIN DIGITAALISESSA TILASSA)...7 ULKOISEN TULON ESTO...8 NÄPPÄINLUKKO...9 ÄÄNEN AUTOMAATTINEN SÄÄTÖ...07 SELKEÄ ÄÄNI II...08 ÄÄNEN ESIASETUKSET - ÄÄNITILA...09 ÄÄNIASETUSTEN SÄÄTÄMINEN - KÄYTTÄJÄ -TILA...0 RAJATON ÄÄNI...0 TASAPAINO... TELEVISION KAIUTTIMIEN KÄYTTÖÖNOTTO JA KÄYTÖSTÄ POISTO... DTV AUDIO (DTV-ÄÄNI) -ASETUS (VAIN DIGITAALISESSA TILASSA)... DIGITAL AUDIO OUT -LÄHTÖLIITÄNNÄN VALITSEMINEN...4 ÄÄNIASETUSTEN PALAUTTAMINEN...5 ÄÄNEN KUVAUS (VAIN DIGITAALISESSA TILASSA)...6 I/II Stereo / kaksikanavaääni (Vain analogisessa tilassa) NICAM-ääni (Vain analogisessa tilassa) Äänen ulostulon valinta...8 NÄYTTÖVALIKON KIELEN JA MAAN VALITSEMINEN...9 KIELEN VALITSEMINEN...0 TEKSTI-TV TEKSTI-TV PÄÄLLE / POIS...0 SIMPLE-TEKSTITELEVISIO...0 TOP-TEKSTITELEVISIO (TÄMÄ OMINAISUUS EI OLE KÄYTETTÄVISSÄ KAIKISSA MAISSA). FASTEXT-TEKSTITELEVISIO... ERIKOIS-TEKSTI-TV-TOIMINNOT... DIGITAL TELETEXT (DIDGITAALINEN TEKSTITELEVISIO) TEKSTITELEVISIO DIGITAALISESSA PALVELUSSA... TEKSTITELEVISIO JA DIGITAALINEN PALVELU. LIITE VIANMÄÄRITYS...4 HUOLTO...6 TUOTTEEN TEKNISET TIEDOT...7 LÄHETÄ IR-KOODI...48 ULKOISEN OHJAUSLAITTEEN ASENNUS..49 Avoimen lähdekoodin ohjelmistoa koskeva huomautus...56 II

5 VALMISTELU LCD-TELEVISIOMALLIT : 9//6/LD5**, 9//6/LD4** TARVIKKEET Varmista, että television mukana toimitettiin seuraavat vakiovarusteet. Jos jokin vakiovarusteista puuttuu, ota yhteys myyjään, jolta ostit tuotteen. Kuva saattaa poiketa tv-laitteestasi. Käyttöopas Ferriittisydän (Tätä varustetta ei ole kaikissa malleissa.) paristoineen (AAA) Kaukosäädin Virtajohto Tätä varustetta ei ole kaikissa malleissa. Kiillotusliina Kiillota näyttö liinalla. * Jos tuotteen ulkopinnassa on tahroja tai sormenjälkiä, pyyhi ne kevyesti tuotteen ulkopinnan puhdistamiseen tarkoitetulla kankaalla. Älä hankaa voimakkaasti tahraa poistaessasi. Noudata varovaisuutta, sillä tuote voi naarmuuntua tai senväri kärsiä, jos voimaa käytetään liikaa. VALMISTELU Vain 9/LD5**, 9/LD4** Kaapelinpidin Suojus Vain 6/LD5**, 6/LD4** x 8 (M4x0) jalustan kokoamispulttia -ruuvi Suojus FERRIITTISYDÄMEN KÄYTTÖ (Tämä ominaisuus ei ole käytettävissä kaikissa malleissa.) Virtajohtoon liitetyllä ferriittisydämellä voidaan vähentää sähkömagneettisia häiriöitä. Mitä lähempänä ferriittisydän on virtapistoketta, sitä parempi. Kytke virtapistoke kunnolla. A-

6 VALMISTELU ETUPANEELIN SÄÄTIMET HUOMAUTUS VALMISTELU Televisio voidaan siirtää virransäästötilaan virrankulutuksen vähentämiseksi. Televisio kannattaa sammuttaa virtakytkimellä, jos sitä ei käytetä jonkin aikaa, sillä tämä vähentää energiankulutusta. Käytön aikana kulutetun energian määrää voidaan vähentää merkittävästi vähentämällä kuvan kirkkautta, ja tämä puolestaan vähentää yleisiä käyttökustannuksia. VAROITUS Älä astu lasitelineen päälle tai kohdista siihen iskuja. Se voi rikkoutua, jolloin lasinsirut voivat haavoittaa sinua, tai televisio voi pudota. Älä vedä televisiota. Lattia tai laite voivat vahingoittua. Kuva saattaa poiketa tv-laitteestasi. Vain 9/LD5**, 9/LD4** Virran painike MENU Äänenvoimakkuus painikkeet INPUT OK Ohjelma painikkeet Vain 6/LD5**, 6/LD4** Ohjelma painikkeet Äänenvoimakkuus painikkeet OK MENU INPUT KAIUTIN Virran painike Kaukosäätimen vastaanotin A- Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa sinisenä, kun TV:n virta on kytketty.

7 TAKAPANEELIN TIEDOT Vain 9/LD5**, 9/LD4** Kuva saattaa poiketa tv-laitteestasi. VALMISTELU Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. ( sivu 7-47) Älä yritä käyttää televisiota tasavirralla. HDMI/DVI IN tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDEO)-signaalilähde HDMI/ DVI-liitäntään DVI-HDMI-kaapelilla. OPTINEN DIGITAALINEN ÄÄNEN ULOSTULO Kytke digitaalinen ääni erilaisiin laitteisiin. Kytke digitaaliseen äänilaitteeseen. Käytä optista äänikaapelia. RGB/DVI-äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni. Äänen tai videokuvan tulo Yhdistä ulkoisen laitteen ääni tai videokuvatulo näihin liitäntöihin. Euro Scart -liitäntä (AV) Voit yhdistää toisen laitteen näihin Scartliitäntöihin Komponenttitulo Yhdistä komponenttivideo tai äänilaite näihin liitäntöihin. RGB IN -signaali Kytke tähän liitäntään tietokoneesta tuleva kuva. RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS-C-liitäntään. Tätä porttia käytetään huolto- tai hotellitilassa. Antenniliitäntä Kytke antenni tai kaapeli tähän liitäntään. USB-tulo Kytke USB-tallennuslaite tähän liitäntään. PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. Aseta CI-moduuli PCMCIA- KORTTIPAIKKAAN. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) Kuuloke Kytke kuuloke kuulokeliitäntään. A-

8 VALMISTELU Vain 6LD5**, 6LD4** Kuva saattaa poiketa tv-laitteestasi. 0 VALMISTELU Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. ( sivu 7-47) Älä yritä käyttää televisiota tasavirralla. HDMI/DVI IN tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDEO)-signaalilähde HDMI/ DVI-liitäntään DVI-HDMI-kaapelilla. OPTINEN DIGITAALINEN ÄÄNEN ULOSTULO Kytke digitaalinen ääni erilaisiin laitteisiin. Kytke digitaaliseen äänilaitteeseen. Käytä optista äänikaapelia. RGB/DVI-äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni. Euro Scart -liitäntä (AV) Voit yhdistää toisen laitteen näihin Scartliitäntöihin. Komponenttitulo Yhdistä komponenttivideo tai äänilaite näihin liitäntöihin RGB IN -signaali Kytke tähän liitäntään tietokoneesta tuleva kuva. RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS-C-liitäntään. Tätä porttia käytetään huolto- tai hotellitilassa. Antenniliitäntä Kytke antenni tai kaapeli tähän liitäntään. USB-tulo Kytke USB-tallennuslaite tähän liitäntään. PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. Aseta CI-moduuli PCMCIA- KORTTIPAIKKAAN. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) Kuuloke Kytke kuuloke kuulokeliitäntään. Äänen tai videokuvan tulo Yhdistä ulkoisen laitteen ääni tai videokuvatulo näihin liitäntöihin. A-4

9 Vain LD5**, LD4** Kuva saattaa poiketa tv-laitteestasi VALMISTELU Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. ( sivu 7-47) Älä yritä käyttää televisiota tasavirralla. HDMI/DVI IN tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDEO)-signaalilähde HDMI/ DVI-liitäntään DVI-HDMI-kaapelilla. OPTINEN DIGITAALINEN ÄÄNEN ULOSTULO Kytke digitaalinen ääni erilaisiin laitteisiin. Kytke digitaaliseen äänilaitteeseen. Käytä optista äänikaapelia. RGB/DVI-äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni. Euro Scart -liitäntä (AV) Voit yhdistää toisen laitteen näihin Scartliitäntöihin. Komponenttitulo Yhdistä komponenttivideo tai äänilaite näihin liitäntöihin RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS-C-liitäntään. Tätä porttia käytetään huolto- tai hotellitilassa. RGB IN -signaali Kytke tähän liitäntään tietokoneesta tuleva kuva. Antenniliitäntä Kytke antenni tai kaapeli tähän liitäntään. USB-tulo Kytke USB-tallennuslaite tähän liitäntään. PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. Aseta CI-moduuli PCMCIA- KORTTIPAIKKAAN. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) Kuuloke Kytke kuuloke kuulokeliitäntään. Äänen tai videokuvan tulo Yhdistä ulkoisen laitteen ääni tai videokuvatulo näihin liitäntöihin. A-5

10 VALMISTELU TUEN ASENTAMINEN Kuva saattaa poiketa tv-laitteestasi. Tarkista pöytätelinettä koottaessa, että pultti on kiristetty kunnolla. (Jos sitä ei ole kiristetty kunnolla, tuote voi kallistua eteenpäin asennuksen jälkeen.) Jos kiristät pultin liian kireälle, pultti voi vääntyä pultin kiinnitysosan hankauksesta johtuen. VALMISTELU Vain 9/LD5**, 9/LD4** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Vain 6/LD5**, 6/LD4** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Kokoa jalustan rungon osat ja television jalustan tuki. Kokoa televisio kuvan mukaisesti. Jalustan runko Jalustan tuki Kokoa televisio kuvan mukaisesti. 4 Kiristä neljä pulttia television takana oleviin reikiin. A-6

11 ILMAN PÖYTÄTELINETTÄ Kuva saattaa poiketa tv-laitteestasi. Kun asennat laitteen seinään, käytä suojakantta. Vain 9/LD5**, 9/LD4** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Vain 6/LD5**, 6/LD4** Aseta SUOJUS televisioon siten, että se napsahtaa paikalleen. VALMISTELU Löysää televisiossa olevat pultit. Suojus Irrota teline televisiosta. 4 Aseta suojakansi televisioon. Kun olet poistanut suojapaperin suojakannesta, kiinnitä kansi televisioon kuvan mukaisesti. Suojus A-7

12 VALMISTELU TAKAKANNEN JOHDINTELINE Kuva saattaa poiketa tv-laitteestasi. VALMISTELU Vain 9/LD5**, 9/LD4** Kun olet kytkenyt tarvittavat kaapelit, asenna Kaapelinpidin kuvan mukaisesti ja yhdistä kaapelit nipuksi. Vain 6/LD5**, 6/LD4** Kytke tarvittavat johdot. Ohjeita lisälaitteiden liittämisestä on osassa Ulkoisten laitteiden asennus. Kaapelinpidin Avaa Kaapelipidike kuvan mukaisesti. Kaapelipidike Kiinnitä Kaapelipidike kuvan mukaisesti. HUOMAUTUS Älä käytä Kaapelipidike -osaa television nostamiseen. - Jos tuote putoaa, käyttäjä voi loukkaantua ja tuote rikkoutua. A-8

13 KÄÄNTÖJALUSTA (Paitsi 9/LD5**, 9/LD4**) Kuva saattaa poiketa tv-laitteestasi. TV:n asennuksen jälkeen pystyt säätämään TV:n kulmaa manuaalisesti vasemmalle tai oikealle 0 astetta, jotta se on sopivassa asennossa katselukohtasi kannalta. TV:N LIITTÄMINEN PÖYTÄÄN (Vain 6/LD5**, 6/LD4**) Kuva saattaa poiketa tv-laitteestasi. Tv on kiinnitettävä pöytään siten, ettei sitä voida vetää eteen- tai taaksepäin, mikä voisi aiheuttaa tapaturmia tai vahingoittaa tuotetta. Käytä vain mukana toimitettua ruuvia. VALMISTELU NÄYTÖN SIJOITTAMINEN (Vain 9/LD5**, 9/LD4**) Kuva saattaa poiketa tv-laitteestasi. Säädä paneelin asento sopivaksi. -ruuvi (sisältyy tuotekokoonpanoon) Teline Kallistuskulma Pöytä VAROITUS Estääksesi TV:tä kaatumasta, TV tulee olla tiukasti kiinnitettynä lattiaan/seinään asennusohjeiden mukaisesti. Laitteen heiluttaminen, kaataminen tai keinuttaminen saattaa aiheuttaa vahinkoja. A-9

14 VALMISTELU VALMISTELU KENSINGTON SECURITY SYSTEM - TURVAJÄRJESTELMÄ Tämä ominaisuus ei ole käytettävissä kaikissa malleissa. Kuva saattaa poiketa tv-laitteestasi. Television takapaneelissa on Kensington Security System -liitäntä. Kytke Kensington Security Systemin kaapeli alla esitetyllä tavalla. Katso Kensington Security Systemin tarkemmat asennusohjeet turvajärjestelmän mukana toimitetusta ohjeista. Lisätietoja on Kensingtonin kotisivuilla osoitteessa Kensington myy kannettavien tietokoneiden, LCD-projektorien ja muiden kalliiden sähkölaitteiden turvajärjestelmiä. ASENNUSOHJE Osta television turvalliseen seinäkiinnitykseen tarvittavat osat kaupasta. Sijoita televisio lähelle seinää, jottei se kaadu työn nettäessä. Seuraavissa ohjeissa neuvotaan turvallisempi televi sion kiinnitystapa, seinäänkiinnitys, joka estää myös laitteen kaatumisen eteenpäin vedettäessä. Tämä estää televisiota kaatumasta eteenpäin ja aiheutta masta tapaturmia. Tämä suojaa myös televisiota vau rioilta. Varmista, että lapset eivät kiipeile television päällä tai roiku siitä. HUOMAUTUS Kensington Security System on lisävaruste. Jos televisio tuntuu viileältä, kuvaruudussa voi näkyä värinää virran kytkemisen jälkeen. Tämä on normaalia eikä merkki viasta. Kuvaruudussa saattaa olla viallisia pisteitä, jotka näkyvät punaisina, vihreinä tai sinisinä. Niillä ei kuitenkaan ole haitallista vaikutusta television suorituskykyyn. Vältä LCD-näytön koskettamista, äläkä paina sitä sormillasi kovin pitkään. Saatat siten aiheuttaa kuvaruutuun väliaikaisia vääristymiä. Kiinnitä tuote seinään silmukkapulttien tai tvtelineen ja pulttien avulla, kuten kuvassa on esitetty. (Jos televisiossasi on pultit silmukkapulttien paikalla, löystytä pultteja.) *Aseta silmukkapultit tai tv-teline ja pultit paikoilleen ja kiinnitä ne tiukasti ylempiin aukkoihin. Varmista seinätelineen kiinnitys pulttien avulla. Sovita korkeus seinäkannattimen mukaan. Varmista tuotteen kiinnitys vahvalla kaapelilla. Kaapeli kannattaa kiinnittää sitomalla, jotta se on vaakasuorassa seinän ja tuotteen välissä. HUOMAUTUS Irrota kaapelit, kun siirrät tuotteen toiseen paikkaan. Käytä sellaista telinettä tai laatikkoa, joka on riittävän suuri ja vahva. Varmista, että seinään kiinnitettävä teline ja on yhtä korkea kuin tuote. A-0

15 Televisio voidaan asentaa monella tavalla, esimerkiksi seinään tai pöydälle. Televisio on suunniteltu kiinnitettäväksi vaakasuoraan. MAADOITUS Varmista, että sähköiskuilta suojaava maadoitus on yhdistetty. Jos maadoittaminen ei ole mahdollista, pyydä sähköasentajaa asentamaan erillinen vikavirtakytkin. Maadoitusjohtoa ei saa yhdistää kaasuputkiin eikä puhelinverkkoihin. Virtalähde Vikavirtakytkin JALUSTAN ASENTAMINEN HUOMAUTUS Seinäkiinnike on asennettava lattiaan nähden kohtisuoralle lujalle seinälle. Sinun on käytettävä erikoisseinäkiinnikettä, jos haluat asentaa sen kattoon tai kaltevalle seinälle. Pinnan, johon seinäkiinnike kiinnitetään, on oltava tarpeeksi luja kestääkseen television painon (esimerkiksi betonia, luonnonkiveä, tiiltä tai betonitiiltä). Asennukseen tarvittavien ruuvien tyyppi ja pituus vaihtelee seinäkiinnikkeen mukaan. Lisätietoja on seinäkiinnikkeen ohjeissa. LG ei vastaa omaisuudelle tai televisiolle aiheutuvista vahingoista, jos niiden syynä on virheellinen kiinnitys: - käytetty muuta kuin VESA-standardin mukaista seinäkiinnikettä. - ruuvit on kiinnitetty pintaan väärin, mikä voi johtaa television putoamiseen ja henkilövahinkoihin. - asennusohjeita ei ole noudatettu. VALMISTELU Kuva saattaa poiketa tv-laitteestasi. Riittävää ilmanvaihtoa varten jätä TV:n ympärille 0 cm tilaa. 0cm 0cm 0cm 0cm 0cm 0cm 0cm 0cm 0cm ASENTAMINEN SEINÄLLE: VAAKASUORA ASENNUS Suosittelemme, että asennat television seinälle LGmerkkisellä seinäkiinnitystelineellä. Suosittelemme, että ostat VESA-standardin mukaisen seinäkiinnitystelineen. LG suosittelee, että jätät seinäkiinnityksen pätevän asennushenkilön tehtäväksi. Malli 9/LD5** 6/LD5** 9/LD4** 6/LD4** VESA (A * B) 00 * * * * 00 Vakioruuvi M4 M4 M4 M4 Määrä A-

16 VALMISTELU KAUKOSÄÄTIMEN NÄPPÄINTOIMINNOT Kun käytät kaukosäädintä, kohdista se televisiossa olevaan kaukosäätimen vastaanottimeen. VALMISTELU (POWER) ENERGY SAVING AV MODE (AV-TILA) INPUT TV/RAD Kytkee virran, jos televisio on valmiustilassa, tai valitsee valmiustilan, jos virta on katkaistu. Säätää television virransäästötilaa.( sivu 95) Tämän avulla voit valita ja määrittää kuvia sekä ääniä AVlaitteita kytkettäessä.( sivu 50) Ulkoisen lähteen vaihtoehdot vaihtuvat peräkkäin.( sivu 4) Valitsee radio-, TV- ja DTV-kanavan. Numeropainikk eet 0-9 Valitsevat ohjelman. Valitsevat valikosta numeroidun vaihtoehdon. LIST Q.VIEW MENU GUIDE (OPAS) Näyttää ohjelmataulukon. ( sivu 4) Palaa viimeksi katseltuun ohjelmaan. Avaa valikon. Tyhjentää kuvaruutunäytön ja palaa kaikista valikoista television katseluun.( sivu 9) Näyttää ohjelmaoppaan.( sivu 86) Q.MENU (PIKAVALIKKO) BACK (TAKAISIN) Valitse haluamasi pikavalikkolähde. (Kuvasuhde, Selkeä ääni II, Kuvatila, Ääniasetus, Ääni(tai Äänen kieli), Uniajastin, Ohita/Päällä, USB-laite).( sivu 8) Tämän avulla käyttäjä voi palata yhden vaiheen taaksepäin vuorovaikutteisessa sovelluksessa, EPG:ssä tai muussa käyttäjätoiminnossa. EXIT INFO i (TIEDOT i ) PEUKALOSAUVA (ylös/alas/vase mmalle/oikealle) OK Tyhjentää kuvaruutunäytön ja palaa kaikista valikoista television katseluun. Näyttää nykyisen näytön tiedot. Voit siirtyä näytössä näkyvissä valikoissa ja säätää asetuksia. Vahvistaa valinnan tai näyttää nykyisen tilan. VÄRILLISET PAINIKKEET Näitä painiketta tarvitaan käytettäessä tekstitelevisiota (vain TELETEXT-malleissa) tai Kanavien järjestelytoimintoa. TELETEXT painikkeet Näillä painikkeilla ohjataan tekstitelevision toimintaa. Lisätietoja on kohdassa Tekstitelevisio.( sivu 0) SUBTITLE (TEKSTITYS) Haluamasi tekstityksen käynnistäminen digitaalisessa tilassa. A-

17 Äänenvoimakkuus painikkeet + /- FAV Säätää äänenvoimakkuutta. Näyttää valitun suosikkiohjelman. MARK (MERKITSE) RATIO Valitse tulolähde, jos haluat ottaa ohjatun kuvatoiminnon asetukset käyttöön. Valitse USB-valikon ohjelmia tai poista niiden valintoja. Valitsee haluamasi kuvasuhteen.( sivu 9) VALMISTELU MUTE Ohjelma painikkeet PAGE UP/DOWN (EDELLINEN SIVU / SEURAAVA SIVU) Mykistää äänen tai poistaa mykistyksen. Valitsee ohjelman. Siirtyy yhdestä näytön ruudusta seuraavaan. SIMPLINK / Oma media valikkokäyttöpainikkeet SIMPLINK tai Oma media valikoiden käyttämiseen (Valokuvaluett. and Musiikkiluett.). Televisioon liitettyjen AV-laitteiden luettelon näyttö. Tämän painikkeen avulla voit tuoda näyttöön Simplinkvalikon tai poistaa sen näytöstä.( sivu 46) Paristojen asentaminen Avaa kaukosäätimen takaosassa olevan paristolokeron kansi. Aseta kaksi,5 voltin AAA-kokoista paristoa oikeinpäin (plusja miinusmerkit kohdakkain). Älä käytä vanhoja tai käytettyjä paristoja uusien kanssa. Sulje kansi. Poista paristot suorittamalla asennustoimenpiteet päinvastaisessa järjestyksessä. A-

18 VALMISTELU VALMISTELU LCD-TELEVISIOMALLIT : /7/4/47LD4***, 6/LD**, 6/LD** TARVIKKEET Varmista, että television mukana toimitettiin seuraavat vakiovarusteet. Jos jokin vakiovarusteista puuttuu, ota yhteys myyjään, jolta ostit tuotteen. Kuva saattaa poiketa tv-laitteestasi. Käyttöopas Ferriittisydän (Tätä varustetta ei ole kaikissa malleissa.) paristoineen (AAA) Kaukosäädin Virtajohto Tätä varustetta ei ole kaikissa malleissa. Kiillotusliina Kiillota näyttö liinalla. * Jos tuotteen ulkopinnassa on tahroja tai sormenjälkiä, pyyhi ne kevyesti tuotteen ulkopinnan puhdistamiseen tarkoitetulla kankaalla. Älä hankaa voimakkaasti tahraa poistaessasi. Noudata varovaisuutta, sillä tuote voi naarmuuntua tai senväri kärsiä, jos voimaa käytetään liikaa. x 8 tai x 4 (M4x0) (M4x4) (Vain /7/ (Vain /7/ 4/47LD45***) 4/47LD4**, 6/LD**, 6/LD**) jalustan kokoamispulttia -ruuvi (Vain /7/4LD4***, 6/LD**, 6/LD**) Suojus FERRIITTISYDÄMEN KÄYTTÖ (Tämä ominaisuus ei ole käytettävissä kaikissa malleissa.) Virtajohtoon liitetyllä ferriittisydämellä voidaan vähentää sähkömagneettisia häiriöitä. Mitä lähempänä ferriittisydän on virtapistoketta, sitä parempi. Kytke virtapistoke kunnolla. A-4

19 ETUPANEELIN SÄÄTIMET HUOMAUTUS Televisio voidaan siirtää virransäästötilaan virrankulutuksen vähentämiseksi. Televisio kannattaa sammuttaa virtakytkimellä, jos sitä ei käytetä jonkin aikaa, sillä tämä vähentää energiankulutusta. Käytön aikana kulutetun energian määrää voidaan vähentää merkittävästi vähentämällä kuvan kirkkautta, ja tämä puolestaan vähentää yleisiä käyttökustannuksia. VAROITUS Älä astu lasitelineen päälle tai kohdista siihen iskuja. Se voi rikkoutua, jolloin lasinsirut voivat haavoittaa sinua, tai televisio voi pudota. Älä vedä televisiota. Lattia tai laite voivat vahingoittua. VALMISTELU Vain /7/4/47LD45** Kuva saattaa poiketa tv-laitteestasi. Ohjelma painikkeet Äänenvoimakkuus painikkeet OK MENU INPUT Virran painike KAIUTIN Kaukosäätimen vastaanotin Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa sinisenä, kun TV:n virta on kytketty. A-5

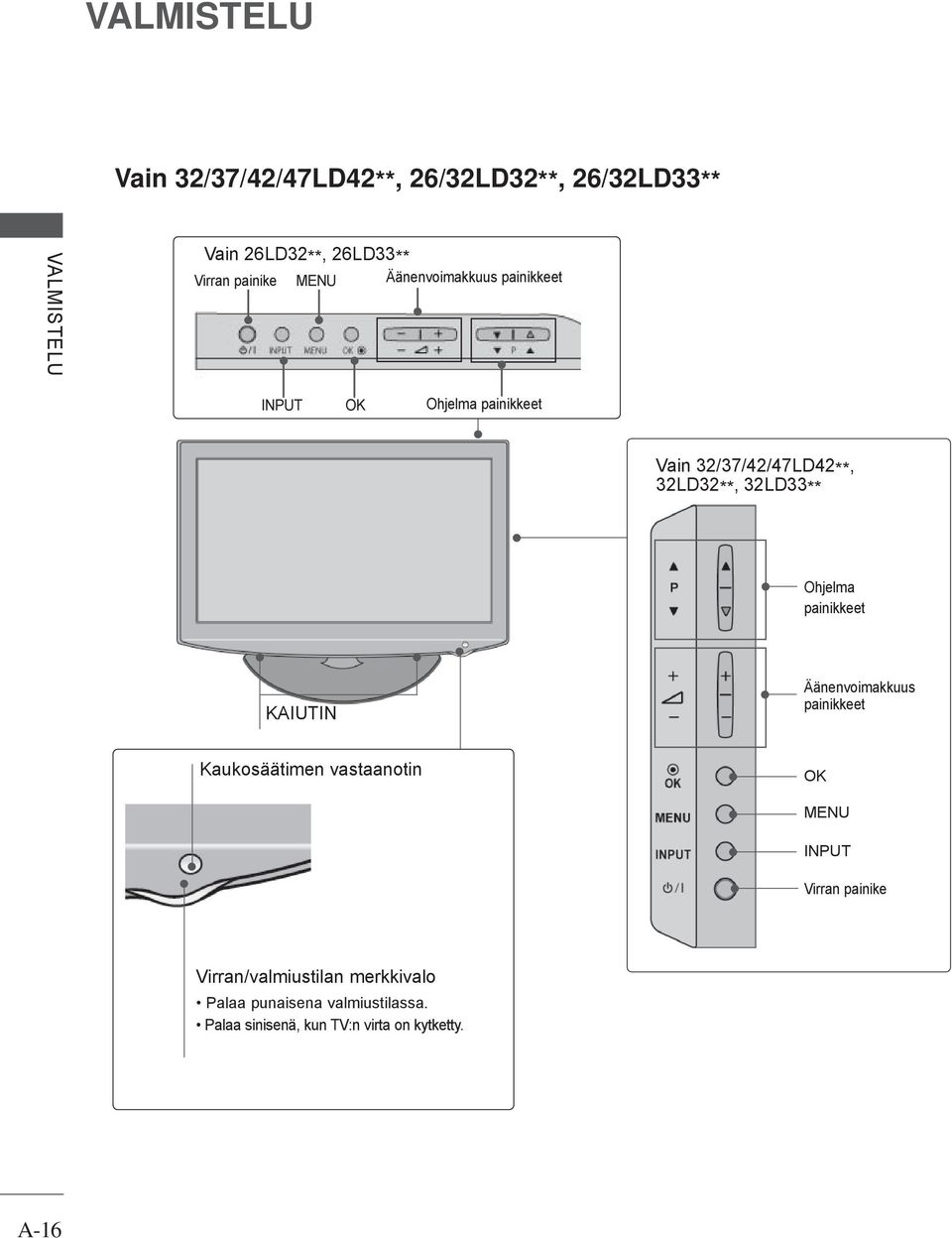

20 VALMISTELU Vain /7/4/47LD4**, 6/LD**, 6/LD** VALMISTELU Vain 6LD**, 6LD** Virran painike MENU Äänenvoimakkuus painikkeet INPUT OK Ohjelma painikkeet Vain /7/4/47LD4**, LD**, LD** Ohjelma painikkeet KAIUTIN Äänenvoimakkuus painikkeet Kaukosäätimen vastaanotin OK MENU INPUT Virran painike Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa sinisenä, kun TV:n virta on kytketty. A-6

21 TAKAPANEELIN TIEDOT Kuva saattaa poiketa tv-laitteestasi. 0 VALMISTELU Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. ( sivu 7-47) Älä yritä käyttää televisiota tasavirralla. HDMI/DVI IN tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDEO)-signaalilähde HDMI/ DVI-liitäntään DVI-HDMI-kaapelilla. OPTINEN DIGITAALINEN ÄÄNEN ULOSTULO Kytke digitaalinen ääni erilaisiin laitteisiin. Kytke digitaaliseen äänilaitteeseen. Käytä optista äänikaapelia. RGB/DVI-äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni. Euro Scart -liitäntä (AV) Voit yhdistää toisen laitteen näihin Scartliitäntöihin. Komponenttitulo Yhdistä komponenttivideo tai äänilaite näihin liitäntöihin RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS-C-liitäntään. Tätä porttia käytetään huolto- tai hotellitilassa. RGB IN -signaali Kytke tähän liitäntään tietokoneesta tuleva kuva. Antenniliitäntä Kytke antenni tai kaapeli tähän liitäntään. USB-tulo Kytke USB-tallennuslaite tähän liitäntään. PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. Aseta CI-moduuli PCMCIA- KORTTIPAIKKAAN. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) Kuuloke Kytke kuuloke kuulokeliitäntään. Äänen tai videokuvan tulo Yhdistä ulkoisen laitteen ääni tai videokuvatulo näihin liitäntöihin. A-7

22 VALMISTELU TUEN ASENTAMINEN VALMISTELU Kuva saattaa poiketa tv-laitteestasi. Tarkista pöytätelinettä koottaessa, että pultti on kiristetty kunnolla. (Jos sitä ei ole kiristetty kunnolla, tuote voi kallistua eteenpäin asennuksen jälkeen.) Jos kiristät pultin liian kireälle, pultti voi vääntyä pultin kiinnitysosan hankauksesta johtuen. Vain /7/4/47LD45** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Vain /7/4/47LD4**, 6/LD**, 6/LD** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Kokoa jalustan rungon osat ja television jalustan tuki. Jalustan runko Kokoa televisio kuvan mukaisesti. Jalustan tuki Kokoa televisio kuvan mukaisesti. Kiristä neljä pulttia television takana oleviin reikiin. 4 Kiristä neljä pulttia television takana oleviin reikiin. A-8

23 TAKAKANNEN JOHDINTELINE Kuva saattaa poiketa tv-laitteestasi. Kytke tarvittavat johdot. Ohjeita lisälaitteiden liittämisestä on osassa Ulkoisten laitteiden asennus. Avaa Kaapelipidike kuvan mukaisesti. TV:N LIITTÄMINEN PÖYTÄÄN (Vain /7/4LD4***, 6/LD**, 6/LD**) Kuva saattaa poiketa tv-laitteestasi. Tv on kiinnitettävä pöytään siten, ettei sitä voida vetää eteen- tai taaksepäin, mikä voisi aiheuttaa tapaturmia tai vahingoittaa tuotetta. Käytä vain mukana toimitettua ruuvia. -ruuvi (sisältyy tuotekokoonpanoon) VALMISTELU Teline Kaapelipidike Kiinnitä Kaapelipidike kuvan mukaisesti. Pöytä HUOMAUTUS Älä käytä Kaapelipidike -osaa television nostamiseen. - Jos tuote putoaa, käyttäjä voi loukkaantua ja tuote rikkoutua. VAROITUS Estääksesi TV:tä kaatumasta, TV tulee olla tiukasti kiinnitettynä lattiaan/seinään asennusohjeiden mukaisesti. Laitteen heiluttaminen, kaataminen tai keinuttaminen saattaa aiheuttaa vahinkoja. ILMAN PÖYTÄTELINETTÄ Kuva saattaa poiketa tv-laitteestasi. Kun asennat laitteen seinään, käytä suojakantta. Aseta SUOJUS televisioon siten, että se napsahtaa paikalleen. Suojus A-9

24 VALMISTELU VALMISTELU KENSINGTON SECURITY SYSTEM - TURVAJÄRJESTELMÄ Tämä ominaisuus ei ole käytettävissä kaikissa malleissa. Kuva saattaa poiketa tv-laitteestasi. Television takapaneelissa on Kensington Security System -liitäntä. Kytke Kensington Security Systemin kaapeli alla esitetyllä tavalla. Katso Kensington Security Systemin tarkemmat asennusohjeet turvajärjestelmän mukana toimitetusta ohjeista. Lisätietoja on Kensingtonin kotisivuilla osoitteessa Kensington myy kannettavien tietokoneiden, LCD-projektorien ja muiden kalliiden sähkölaitteiden turvajärjestelmiä. ASENNUSOHJE Osta television turvalliseen seinäkiinnitykseen tarvittavat osat kaupasta. Sijoita televisio lähelle seinää, jottei se kaadu työn nettäessä. Seuraavissa ohjeissa neuvotaan turvallisempi televi sion kiinnitystapa, seinäänkiinnitys, joka estää myös laitteen kaatumisen eteenpäin vedettäessä. Tämä estää televisiota kaatumasta eteenpäin ja aiheutta masta tapaturmia. Tämä suojaa myös televisiota vau rioilta. Varmista, että lapset eivät kiipeile television päällä tai roiku siitä. HUOMAUTUS Kensington Security System on lisävaruste. Jos televisio tuntuu viileältä, kuvaruudussa voi näkyä värinää virran kytkemisen jälkeen. Tämä on normaalia eikä merkki viasta. Kuvaruudussa saattaa olla viallisia pisteitä, jotka näkyvät punaisina, vihreinä tai sinisinä. Niillä ei kuitenkaan ole haitallista vaikutusta television suorituskykyyn. Vältä LCD-näytön koskettamista, äläkä paina sitä sormillasi kovin pitkään. Saatat siten aiheuttaa kuvaruutuun väliaikaisia vääristymiä. Kiinnitä tuote seinään silmukkapulttien tai tvtelineen ja pulttien avulla, kuten kuvassa on esitetty. (Jos televisiossasi on pultit silmukkapulttien paikalla, löystytä pultteja.) *Aseta silmukkapultit tai tv-teline ja pultit paikoilleen ja kiinnitä ne tiukasti ylempiin aukkoihin. Varmista seinätelineen kiinnitys pulttien avulla. Sovita korkeus seinäkannattimen mukaan. Varmista tuotteen kiinnitys vahvalla kaapelilla. Kaapeli kannattaa kiinnittää sitomalla, jotta se on vaakasuorassa seinän ja tuotteen välissä. HUOMAUTUS Irrota kaapelit, kun siirrät tuotteen toiseen paikkaan. Käytä sellaista telinettä tai laatikkoa, joka on riittävän suuri ja vahva. Varmista, että seinään kiinnitettävä teline ja on yhtä korkea kuin tuote. A-0

25 Televisio voidaan asentaa monella tavalla, esimerkiksi seinään tai pöydälle. Televisio on suunniteltu kiinnitettäväksi vaakasuoraan. MAADOITUS Varmista, että sähköiskuilta suojaava maadoitus on yhdistetty. Jos maadoittaminen ei ole mahdollista, pyydä sähköasentajaa asentamaan erillinen vikavirtakytkin. Maadoitusjohtoa ei saa yhdistää kaasuputkiin eikä puhelinverkkoihin. Virtalähde Vikavirtakytkin JALUSTAN ASENTAMINEN HUOMAUTUS Seinäkiinnike on asennettava lattiaan nähden kohtisuoralle lujalle seinälle. Sinun on käytettävä erikoisseinäkiinnikettä, jos haluat asentaa sen kattoon tai kaltevalle seinälle. Pinnan, johon seinäkiinnike kiinnitetään, on oltava tarpeeksi luja kestääkseen television painon (esimerkiksi betonia, luonnonkiveä, tiiltä tai betonitiiltä). Asennukseen tarvittavien ruuvien tyyppi ja pituus vaihtelee seinäkiinnikkeen mukaan. Lisätietoja on seinäkiinnikkeen ohjeissa. LG ei vastaa omaisuudelle tai televisiolle aiheutuvista vahingoista, jos niiden syynä on virheellinen kiinnitys: - käytetty muuta kuin VESA-standardin mukaista seinäkiinnikettä. - ruuvit on kiinnitetty pintaan väärin, mikä voi johtaa television putoamiseen ja henkilövahinkoihin. - asennusohjeita ei ole noudatettu. 0cm VALMISTELU Kuva saattaa poiketa tv-laitteestasi. Riittävää ilmanvaihtoa varten jätä TV:n ympärille 0 cm tilaa. 0cm 0cm 0cm 0cm 0cm 0cm 0cm 0cm ASENTAMINEN SEINÄLLE: VAAKASUORA ASENNUS Suosittelemme, että asennat television seinälle LGmerkkisellä seinäkiinnitystelineellä. Suosittelemme, että ostat VESA-standardin mukaisen seinäkiinnitystelineen. LG suosittelee, että jätät seinäkiinnityksen pätevän asennushenkilön tehtäväksi. Malli LD4*** 7/4/47LD4*** 6/LD** 6/LD** VESA (A * B) 00 * * * * 00 Vakioruuvi M4 M6 M4 M4 Määrä KÄÄNTÖJALUSTA Kuva saattaa poiketa tv-laitteestasi. TV:n asennuksen jälkeen pystyt säätämään TV:n kulmaa manuaalisesti vasemmalle tai oikealle 0 astetta, jotta se on sopivassa asennossa katselukohtasi kannalta A-
