LCD TV PLASMA TV PLASMATELEVISIOMALLIT LCD-TELEVISIOMALLIT. Lue tämä ohjekirja huolellisesti ennen laitteen käyttöä.

Transkriptio

1 SUOMI LCD TV PLASMA TV KÄYTTÖOHJ LCD-TLVISIOMALLIT 9LU0** LH50** LU0** 7LH50** 9LU50** LH50** LU50** 7LH50** 6LU50** LH70** 9LH0** 7LH70** LH0** LH70** 6LH0** 7LH70** LH0** LF5** 7LH0** 7LF5** LH0** LF5** LH0** LH9** 7LH0** 7LH9** LH0** LH9** 7LH0** 7LH9** LH0** LG** 7LH0** 7LG** LH0** LG** 7LH0** PLASMATLVISIOMALLIT 50PS70** 60PS70** 50PS80** 60PS80** Lue tämä ohjekirja huolellisesti ennen laitteen käyttöä. Säilytä ne myöhempää tarvetta varten. Kirjoita laitteen malli- ja sarjanumerot muistiin. Numerot löy-tyvät laitteen takana olevasta arvokilvestä, niistä on hyötyä jos teet laitetta koskevia tiedusteluja tai viet sen huoltoon.

2 Käytä LAITTN kokoonpanopuolella mm:n (+0,5/-0,5) ruuveja. (vain /7LH70**) Laitteen kokoonpanopuoli (ohjausvälikappaleen kanssa) Laitteen kokoonpanopuoli (ilman ohjausvälikappaletta) mm Ohjausvälikappale mm Seinäkiinnitysteline (hankittava erikseen) RW0 RW0 AW-7LG0M (9/LU50** /9/LU0** /9/LH0**) AW-50PG60MS (6LU50**/LF5** /LG**/6/LH0**/ LH0**/LH0**/ LH9** /LH50**/LH70**) AW-60PG60MS (/7/LF5** //7/LG** //7/LH0** //7//7LH0** //7//7LH0** //7//7LH9** //7//7LH50** //7//7LH70**) (50PS70**/50PS80**) (60PS70**/60PS80**)

3 i NRGY SAVING SA VING TARVIKKT Varmista, että television mukana toimitettiin seuraavat vakiovarusteet. Jos jokin vakiovarusteista puuttuu, ota yhteys myyjään, jolta ostit tuotteen. Kuva saattaa poiketa tv-laitteestasi. AV MOD POWR V MOD NRGY Käyttöopas paristoineen Kaukosäädin Ferriittisydän (Tätä varustetta ei ole kaikissa malleissa.) PLASMATLVISIOMALLIT Virtajohto MNU Q.MNU INFO GUID MARK FAV RTURN / XIT LIST LIST Q.VIW MUT MUT Q.VIW tai Tätä varustetta ei ole kaikissa malleissa. Kiillotusliina Kiillota näyttö liinalla. Jos tuotteen ulkopinnassa on tahroja tai sormenjälkiä, pyyhi ne kevyesti tuotteen ulkopinnan puhdistamiseen tarkoitetulla kankaalla. Älä hankaa voimakkaasti tahraa poistaessasi. Noudata varovaisuutta, sillä tuote voi naarmuuntua tai senväri kärsiä, jos voimaa käytetään liikaa. TARVIKKT x tai x Kaapelinpidin (Katso sivua ) Suojus (Katso sivua ) jalustan kokoamispulttia (vain 50PS70**, 50PS80**) (Katso sivua 7) Kaapelipidike (Katso sivua ) LCD TV models Kaapelipidike (vain /7//7LH70**) (Katso sivua ) Jalustan takakansi (vain 7//7LH70**) (Katso sivua ) Kaapelinpidin (vain 9/LU0**, 9//6LU50**) (Katso sivua ) jalustan kokoamispulttia (Katso sivua 6~8) Kaapelipidike (vain 9/LH0**) (Katso sivua ) -ruuvi (vain 6LU50**, /7/LF5**, /7/LG**, 6//7/LH0**, /7/LH0**, /7/LH0**, /7/LH9**, /7/LH50**, /7LH70**) (Katso sivua 0) x (vain /7/LF5**, /7/LG**, 6//7/LH0**, /7//7LH0***, /7//7LH0***, /7//7LH9**, /7//7LH50**) (vain /7/ LF5**, /7/ LG**) x (vain 9/LU50**) x x (vain 6LU50**) x 7 Mx0 (vain LH70**) x 8 Mx0 (vain 7LH70**) Mx6 x 8 (vain 7LH70**) x x Mx0 Mx6 (vain LH70**) x 5 (vain 9/LU0**) Jalustan takarunko Suojus (vain 9/LU0**) (Katso sivua 8) tai Suojus (paitsi 9/LU0**, 9//6LU50**) (Katso sivua ) Virtajohdon suojakiinnike ja pultti (vain /7//7LH70**) (Katso sivua ) USB-jatkokaapeli (vain /7//7LH70**) Varmista, että käytät laitteen mukana toimitettua USBjatkokaapelia, joka on suunniteltu erityisesti pieneen tilaan sopivaksi.

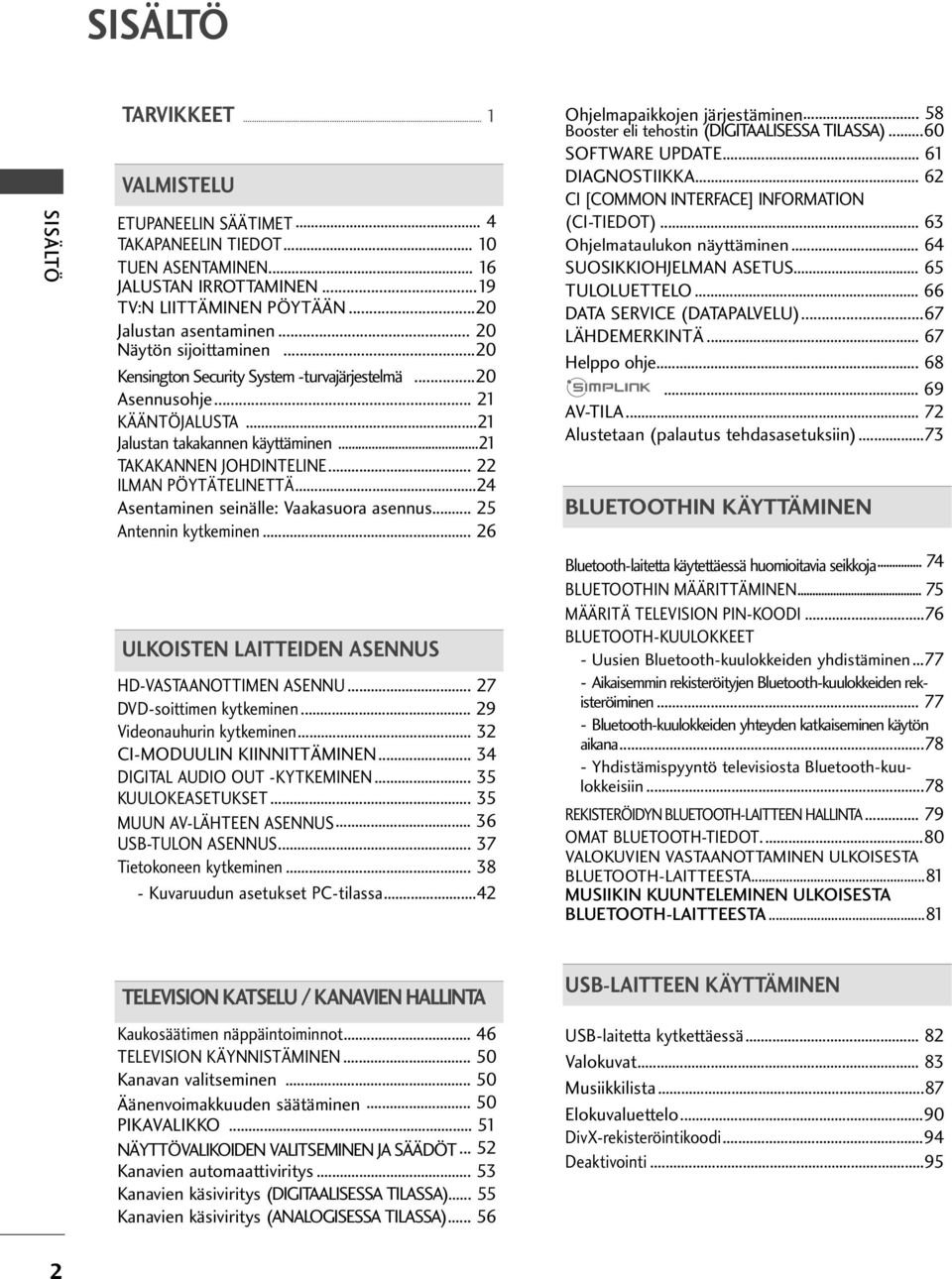

4 SISÄLTÖ SISÄLTÖ TARVIKKT... VALMISTLU TUPANLIN SÄÄTIMT... TAKAPANLIN TIDOT... 0 TUN ASNTAMINN... 6 JALUSTAN IRROTTAMINN...9 TV:N LIITTÄMINN PÖYTÄÄN...0 Jalustan asentaminen... 0 Näytön sijoittaminen...0 Kensington Security System -turvajärjestelmä...0 Asennusohje... KÄÄNTÖJALUSTA... Jalustan takakannen käyttäminen... TAKAKANNN JOHDINTLIN... ILMAN PÖYTÄTLINTTÄ... Asentaminen seinälle: Vaakasuora asennus... 5 Antennin kytkeminen... 6 ULKOISTN LAITTIDN ASNNUS HD-VASTAANOTTIMN ASNNU... 7 DVD-soittimen kytkeminen... 9 Videonauhurin kytkeminen... CI-MODUULIN KIINNITTÄMINN... DIGITAL AUDIO OUT -KYTKMINN... 5 KUULASTUKST... 5 MUUN AV-LÄHTN ASNNUS... 6 USB-TULON ASNNUS... 7 Tietokoneen kytkeminen Kuvaruudun asetukset PC-tilassa... Ohjelmapaikkojen järjestäminen Booster eli tehostin (DIGITAALISSSA TILASSA)...60 SOFTWAR UPDAT... 6 DIAGNOSTIIKKA... 6 CI [COMMON INTRFAC] INFORMATION (CI-TIDOT)... 6 Ohjelmataulukon näyttäminen... 6 SUOSIKKIOHJLMAN ASTUS TULOLUTTLO DATA SRVIC (DATAPALVLU)...67 LÄHDMRKINTÄ Helppo ohje AV-TILA... 7 Alustetaan (palautus tehdasasetuksiin)...7 BLUTOOTHIN KÄYTTÄMINN Bluetooth-laitetta käytettäessä huomioitavia seikkoja... 7 BLUTOOTHIN MÄÄRITTÄMINN MÄÄRITÄ TLVISION PIN-KOODI...76 BLUTOOTH-KUULKT - Uusien Bluetooth-kuulokkeiden yhdistäminen Aikaisemmin rekisteröityjen Bluetooth-kuulokkeiden rekisteröiminen Bluetooth-kuulokkeiden yhteyden katkaiseminen käytön aikana Yhdistämispyyntö televisiosta Bluetooth-kuulokkeisiin...78 RKISTRÖIDYN BLUTOOTH-LAITTN HALLINTA OMAT BLUTOOTH-TIDOT...80 VALUVIN VASTAANOTTAMINN ULKOISSTA BLUTOOTH-LAITTSTA...8 MUSIIKIN KUUNTLMINN ULKOISSTA BLUTOOTH-LAITTSTA...8 TLVISION KATSLU / KANAVIN HALLINTA Kaukosäätimen näppäintoiminnot... 6 TLVISION KÄYNNISTÄMINN Kanavan valitseminen Äänenvoimakkuuden säätäminen PIKAVALIKKO... 5 NÄYTTÖVALIKOIDN VALITSMINN JA SÄÄDÖT... 5 Kanavien automaattiviritys... 5 Kanavien käsiviritys (DIGITAALISSSA TILASSA) Kanavien käsiviritys (ANALOGISSSA TILASSA) USB-LAITTN KÄYTTÄMINN USB-laitetta kytkettäessä... 8 Valokuvat... 8 Musiikkilista...87 lokuvaluettelo...90 DivX-rekisteröintikoodi...9 Deaktivointi...95

5 SÄHKÖINN PG-OHJLMAOPAS (DIGITAALISSSA TILASSA) PG-oppaan käytön aloitus ja lopetus Ohjelman valitseminen Painikkeen toiminto ohjelmaoppaan NYT/SURAAVA -tilassa Painikkeen toiminto ohjelmaoppaan 8 päivän -tilassa...97 Painikkeen toiminto Päivämäärän muuttaminen -tilassa Painikkeen toiminto Pidempi kuvaus -ruudussa Painikkeen toiminto Tallennus/muistutus -asetustilassa. 98 Painikkeen toiminta Ajoitettu luettelo-tilassa NICAM-ääni (Vain analogisessa tilassa)... - Äänen ulostulon valinta... Näyttövalikon kielen ja maan valitseminen... 5 KILN VALITSMINN (VAIN DIGITAALISSSA TILASSA) 6 TIM (AIKA) -ASTUS Kellon asetukset... 7 KYTKNTÄ- TAI SAMMUTUSAJASTIMN ASTUS... 8 UNIAJASTIMN ASTUS... 9 SISÄLTÖ KUVAN HALLINTA KUVAN KOON (KUVASUHTN) HALLINTA Ohjattu kuvatoiminto...0 VIRRANSÄÄSTÖ...0 SIMÄÄRITTYT KUVAN ASTUKST - Kuvatilan esiasetukset... 0 MANUAALINN KUVIN SÄÄTÖ - Kuvatila - Käyttäjän asetus... 0 KUVANPARANNUSTKNIIKKA rinomainen kuvanhallinta KUVAN ASTUSTN PALAUTUS VIRTAILMAISIN...0 Kuvan palamisen vähentäminen-toiminto (ISM)... Demotila... Tila-asetus... LAPSILUKITUS / IKÄRAJAT SALASANAN ASTUS JA LUKITUSJÄRJSTLMÄ... 0 OHJLMIN STÄMINN... LAPSILUKITUS (VAIN DIGITAALISSSA TILASSA)... ULKOISN TULON STO... Näppäinlukko... TKSTI-TV Teksti-TV päälle / pois... 5 SIMPL-tekstitelevisio... 5 TOP-tekstitelevisio (Tämä ominaisuus ei ole käytettävissä kaikissa maissa)... 5 FASTXT-tekstitelevisio... 6 rikois-teksti-tv-toiminnot... 6 ÄÄNN JA KILN HALLINTA ÄÄNN AUTOMAATTINN SÄÄTÖ... SLKÄ ÄÄNI III...5 ÄÄNN SIASTUKST - ÄÄNITILA... 6 ÄÄNIASTUSTN SÄÄTÄMINN - KÄYTTÄJÄ-TILA...7 SRS TruSurround XT... 7 Tasapaino... 8 KÄYTTÖÖNOTTO JA KÄYTÖSTÄ POISTO...8 DTV Audio (DTV-ääni) -asetus (VAIN DIGITAALISSSA TILASSA)...9 LÄHTÖLIITÄNNÄN VALITSMINN...0 ÄÄNIASTUSTN PALAUTTAMINN... Äänen kuvaus (VAIN DIGITAALISSSA TILASSA)... I/II - Stereo / kaksikanavaääni (Vain analogisessa tilassa)... DIGITAL TLTXT TKSTITLVISIO DIGITAALISSSA PALVLUSSA... 7 TKSTITLVISIO JA DIGITAALINN PALVLU... 7 LIIT VIANMÄÄRITYS... 8 HUOLTO... 0 TUOTTN TKNIST TIDOT... Lähetä IR-koodi Ulkoisen ohjauslaitteen asennus... 5

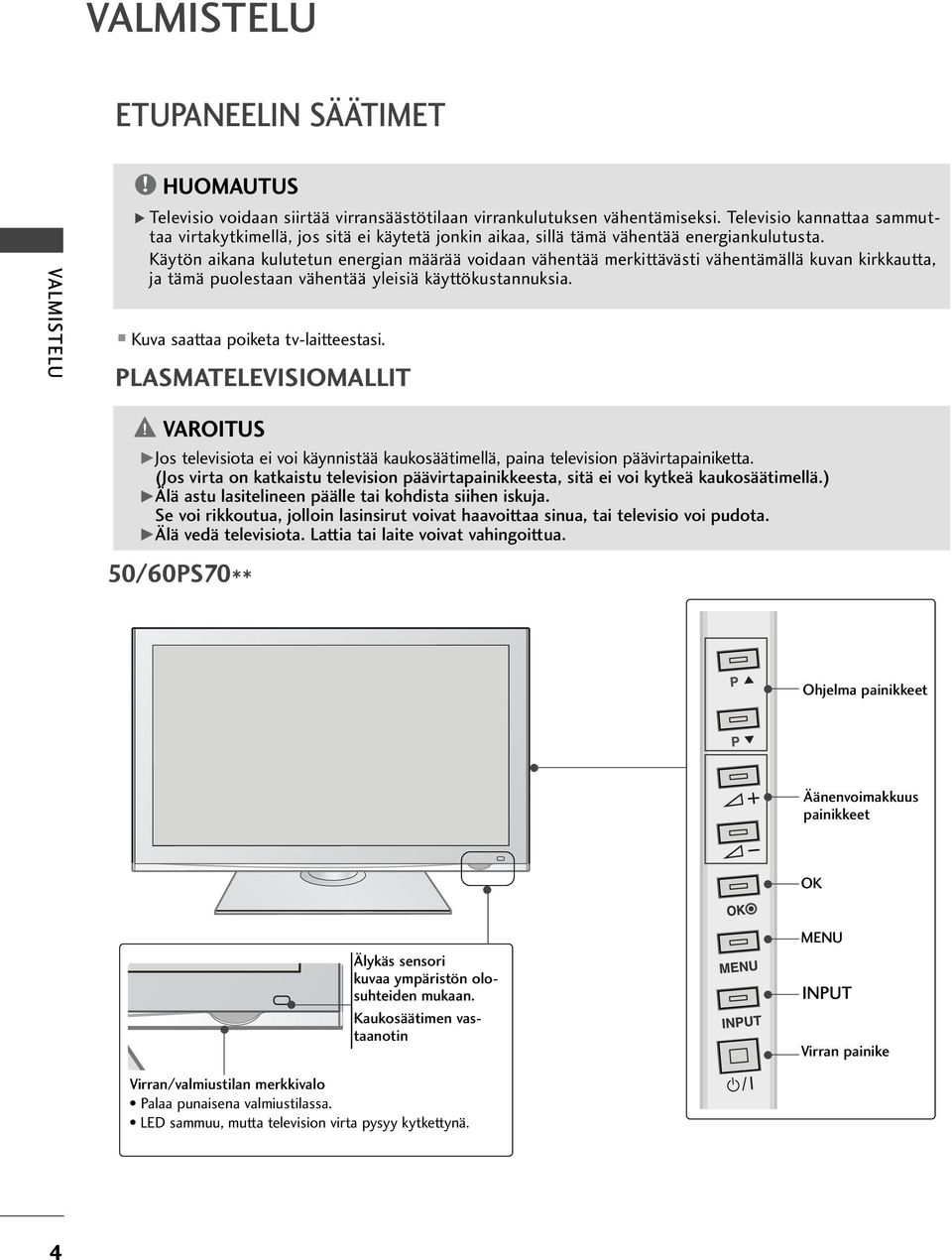

6 VALMISTLU TUPANLIN SÄÄTIMT VALMISTLU! HUOMAUTUS G Televisio voidaan siirtää virransäästötilaan virrankulutuksen vähentämiseksi. Televisio kannattaa sammuttaa virtakytkimellä, jos sitä ei käytetä jonkin aikaa, sillä tämä vähentää energiankulutusta. Käytön aikana kulutetun energian määrää voidaan vähentää merkittävästi vähentämällä kuvan kirkkautta, ja tämä puolestaan vähentää yleisiä käyttökustannuksia. Kuva saattaa poiketa tv-laitteestasi. PLASMATLVISIOMALLIT VAROITUS GJos televisiota ei voi käynnistää kaukosäätimellä, paina television päävirtapainiketta. (Jos virta on katkaistu television päävirtapainikkeesta, sitä ei voi kytkeä kaukosäätimellä.) GÄlä astu lasitelineen päälle tai kohdista siihen iskuja. Se voi rikkoutua, jolloin lasinsirut voivat haavoittaa sinua, tai televisio voi pudota. GÄlä vedä televisiota. Lattia tai laite voivat vahingoittua. 50/60PS70** Ohjelma painikkeet Äänenvoimakkuus painikkeet Älykäs sensori kuvaa ympäristön olosuhteiden mukaan. Kaukosäätimen vastaanotin MNU INPUT Virran painike Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. LD sammuu, mutta television virta pysyy kytkettynä.

7 50/60PS80** Ohjelma painikkeet Äänenvoimakkuus painikkeet VALMISTLU MNU INPUT Virran painike Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. LD sammuu, mutta television virta pysyy kytkettynä. LCD-TLVISIOMALLIT : 9/LU0** P Ohjelma painikkeet Älykäs sensori kuvaa ympäristön olosuhteiden mukaan. Kaukosäätimen vastaanotin Äänenvoimakkuus painikkeet Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. LD sammuu, mutta television virta pysyy kytkettynä. MNU INPUT MNU INPUT Virran painike Kaukosäätimen vastaanotin Päävirtak ytkin 5

8 VALMISTLU LCD-TLVISIOMALLIT : /7//7LH70** P P VALMISTLU P Ohjelma painikkeet Äänenvoimakkuus painikkeet Muuttuva LD Älykäs sensori kuvaa ympäristön olosuhteiden mukaan. Kaukosäätimen vastaanotin MNU MNU INPUT INPUT Virran painike(kosketusanturi) Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa valkoisena television ollessa käynnissä. Huomautus: Voit säätää virtailmaisinta OPTION (ASTUS) -valikosta. Päävirtakytkin 6

9 LCD-TLVISIOMALLIT : 9//6//7/LH0**, /7//7LH0** (Vain 9//6LH0**) Virran paini ke INPUT MNU Äänenvoimakkuus painikkeet Ohjelma painikkeet INPUT MNU P (Vain /7/LH0**, /7//7LH0**) VALMISTLU P Ohjelma painikkeet Äänenvoimakkuus painikkeet Kaukosäätimen vastaanotin MNU INPUT MNU INPUT Virran painike Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa sinisenä, kun TV:n virta on kytketty. Päävirtakytkin 7

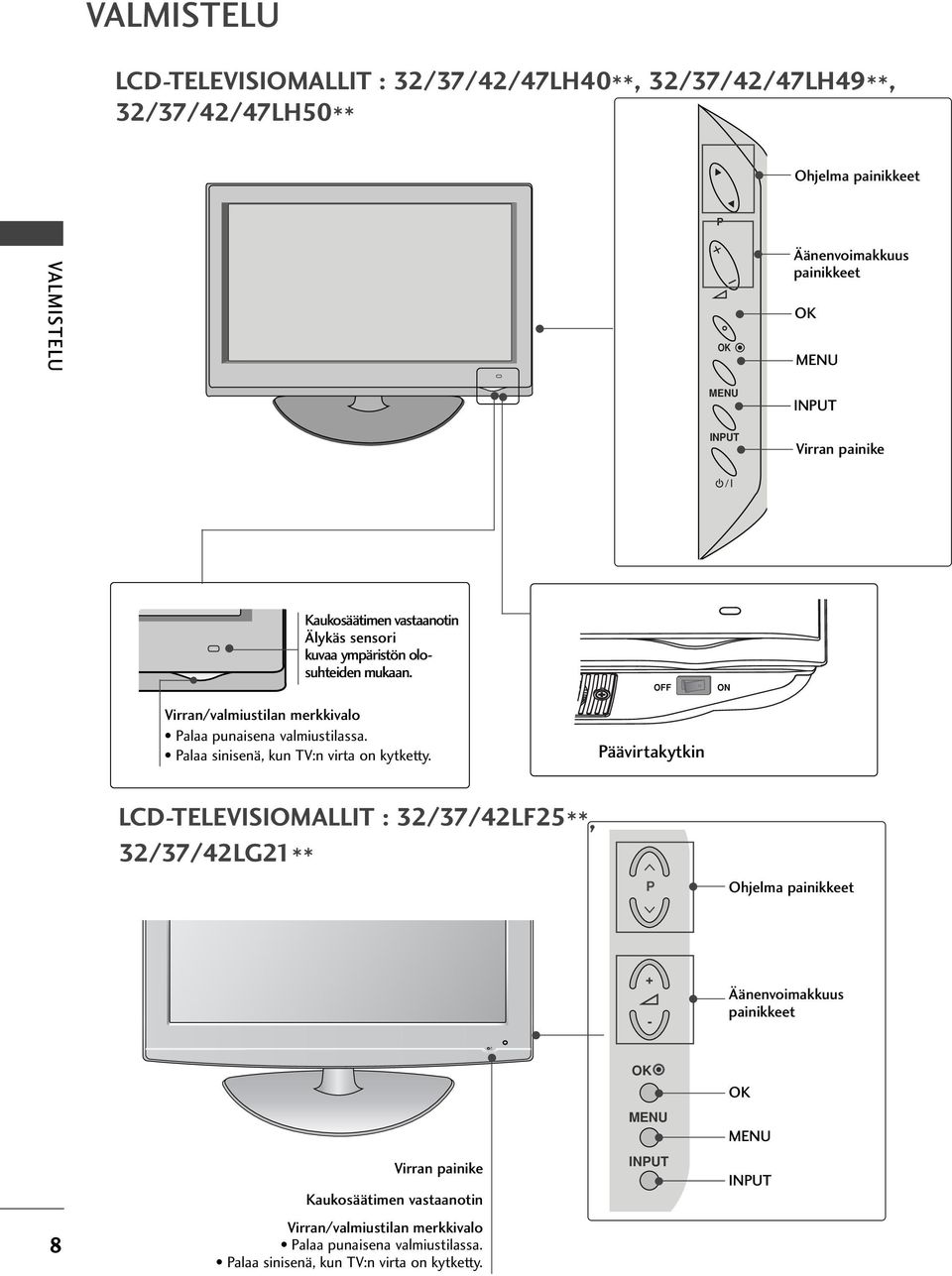

10 VALMISTLU LCD-TLVISIOMALLIT : /7//7LH0**, /7//7LH9**, /7//7LH50** Ohjelma painikkeet P VALMISTLU Äänenvoimakkuus painikkeet MNU MNU INPUT INPUT Virran painike Kaukosäätimen vastaanotin Älykäs sensori kuvaa ympäristön olosuhteiden mukaan. Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa sinisenä, kun TV:n virta on kytketty. OFF Päävirtakytkin ON LCD-TLVISIOMALLIT : /7/LF5**, /7/LG** P Ohjelma painikkeet + - Äänenvoimakkuus painikkeet 8 Virran painike Kaukosäätimen vastaanotin Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa sinisenä, kun TV:n virta on kytketty. MNU INPUT MNU INPUT

11 LCD-TLVISIOMALLIT : 9//6LU50** (Vain 9/LU50**) Äänenvoimakkuus Ohjelma Virran painike INPUT MNU painikkeet painikkeet INPUT MNU P P (Vain 6LU50**) VALMISTLU P P Ohjelma painikkeet Äänenvoimakkuus painikkeet P MNU INPUT MNU INPUT Virran painike Kaukosäätimen vastaanotin, Päävirtak ytkin Virran/valmiustilan merkkivalo Palaa punaisena valmiustilassa. Palaa valkoisena television ollessa käynnissä. 9

12 VALMISTLU TAKAPANLIN TIDOT A Kuva saattaa poiketa tv-laitteestasi. PLASMATLVISIOMALLIT VALMISTLU Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. Älä yritä käyttää televisiota tasavirralla. 7 RS-C -LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS- C-liitäntään. Tätä porttia käytetään huolto- tai hotellitilassa. 5 6 HDMI/DVI IN tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDO)-signaalilähde HDMI/DVI-liitäntään DVI-HDMI-kaapelilla. RGB/DVI -äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni. OPTINN DIGITAALINN ÄÄNN ULOSTULO Kytke digitaalinen ääni erilaisiin laitteisiin. Kytke digitaaliseen äänilaitteeseen. Käytä optista äänikaapelia. Komponenttitulo Yhdistä komponenttivideo- tai äänilaite näihin liitäntöihin. RGB IN -signaali Kytke tähän liitäntään tietokoneesta tuleva kuva uro Scart -liitäntä (AV/AV) Voit yhdistää toisen laitteen näihin Scart-liitäntöihin. Antenniliitäntä Kytke antenni tai kaapeli tähän liitäntään. PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. Aseta CI-moduuli PCMCIA-KORTTIPAIKKAAN. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) USB-tulo Kytke USB-tallennuslaite tähän liitäntään. S-Video-tulo Voit yhdistää tähän liitäntään S-VIDO-laitteen. Äänen tai videokuvan tulo Yhdistä ulkoisen laitteen ääni tai videokuvatulo näihin liitäntöihin. 0

13 LCD-TLVISIOMALLIT : 9/LU0**, 9//6LU50** H/P L/MONO AUDIO R VIDO AV IN (Vain 6LU50**) VIDO L/MONO AUDIO R HDMI IN H/P H/P 0 H/P (Vain 9/LU0**) (Vain 9//6LU50**) AV IN H/P VALMISTLU (DVI) USB IN SRVIC ONLY HDMI / DVI IN (RGB) ANTNNA IN VIDO L/MONO AUDIO R HDMI VIDO L/MONO AUDIO R HDMI IN IN AV AV IN IN 5 0 COMPONNT IN H/P H/P Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. Älä yritä käyttää televisiota tasavirralla. RGB/DVI-äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni. OPTINN DIGITAALINN ÄÄNN ULOSTULO Kytke digitaalinen ääni erilaisiin laitteisiin. Kytke digitaaliseen äänilaitteeseen. Käytä optista äänikaapelia. uro Scart -liitäntä (AV/AV) Connect scart socket input or output from an external device to these jacks. HDMI/DVI IN tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDO)-signaalilähde HDMI/DVI-liitäntään DVI-HDMI-kaapelilla. RGB-signaali Kytke tähän liitäntään tietokoneesta tuleva kuva Komponenttitulo Yhdistä komponenttivideo tai äänilaite näihin liitäntöihin. Antenniliitäntä Kytke antenni tai kaapeli tähän liitäntään. Kuuloke Kytke kuuloke kuulokeliitäntään. PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. Aseta CI-moduuli PCMCIA-KORTTIPAIKKAAN. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) LIITÄNTÄ VAIN HUOLTOA VARTN Äänen tai videokuvan tulo Yhdistä ulkoisen laitteen ääni tai videokuvatulo näihin liitäntöihin. 7 RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS- C-liitäntään. Tätä porttia käytetään huolto- tai hotellitilassa.

14 VALMISTLU LCD-TLVISIOMALLIT : /7//7LH70** VALMISTLU (RGB) Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. Älä yritä käyttää televisiota tasavirralla. USB-tulo Kytke USB-tallennuslaite tähän liitäntään. HDMI/DVI IN tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDO)-signaalilähde HDMI/DVI-liitäntään DVI-HDMI-kaapelilla. S-Video-tulo Voit yhdistää tähän liitäntään S-VIDO-laitteen. Äänen tai videokuvan tulo Yhdistä ulkoisen laitteen ääni tai videokuvatulo näihin liitäntöihin. RGB IN-signaali Kytke tähän liitäntään tietokoneesta tuleva kuva. RGB/DVI-äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni Antenniliitäntä Kytke antenni tai kaapeli tähän liitäntään. Komponenttitulo Yhdistä komponenttivideo- tai äänilaite näihin liitäntöihin. OPTINN DIGITAALINN ÄÄNN ULOSTULO Kytke digitaalinen ääni erilaisiin laitteisiin. Kytke digitaaliseen äänilaitteeseen. Käytä optista äänikaapelia. uro Scart -liitäntä (AV/AV) Voit yhdistää toisen laitteen näihin Scart-liitäntöihin. Kuuloke Kytke kuuloke kuulokeliitäntään. PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. Aseta CI-moduuli PCMCIA-KORTTIPAIKKAAN. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) 6 RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS- C-liitäntään. Tätä porttia käytetään huolto- tai hotellitilassa.

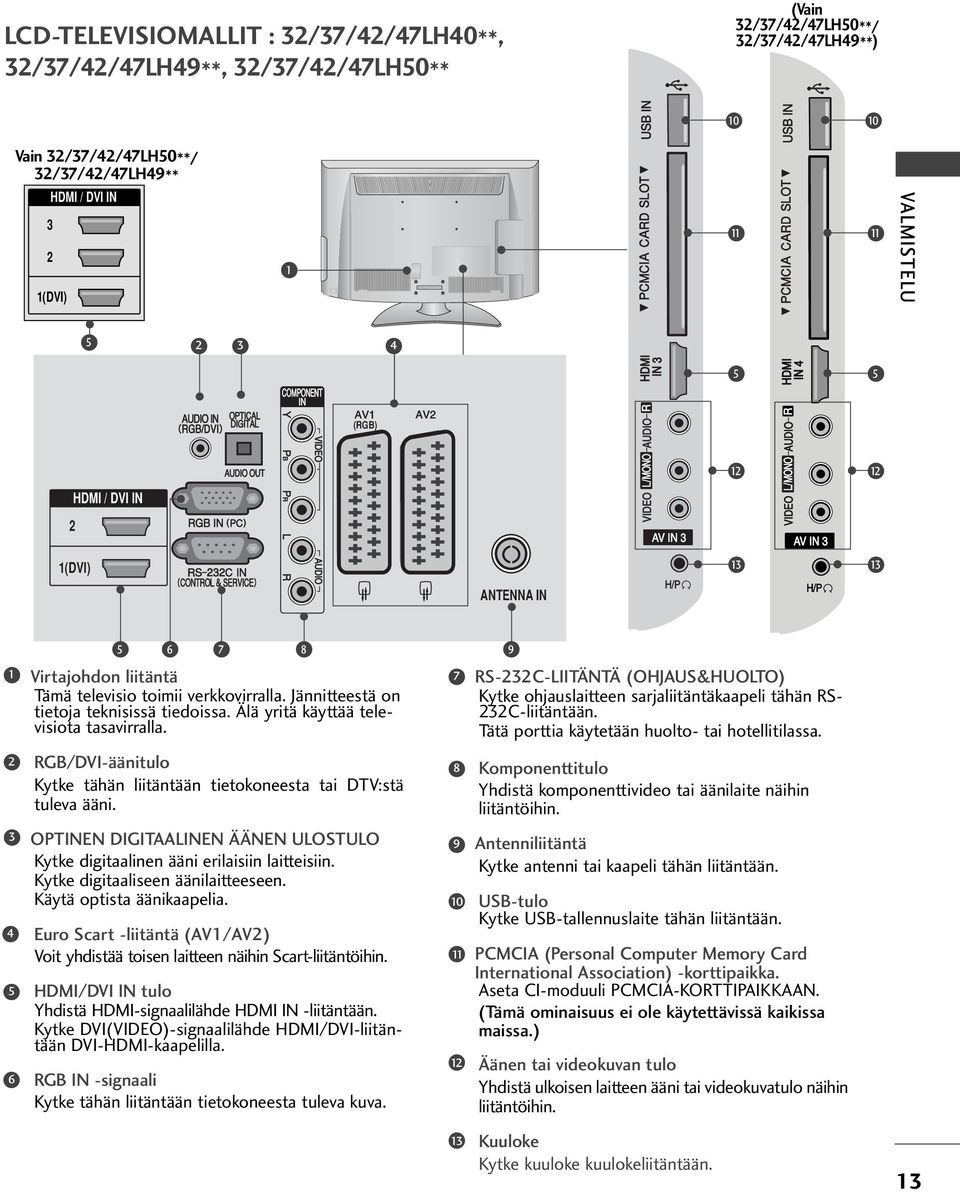

15 LCD-TLVISIOMALLIT : /7//7LH0**, /7//7LH9**, /7//7LH50** VIDO L/MONO AUDIO R HDMI IN 0 VALMISTLU VIDO L/MONO AUDIO R HDMI IN AV IN V AV IN H/P (Vain /7//7LH50**/ /7//7LH9**) AV IN 0 Vain /7//7LH50**/ /7//7LH9** HDMI / DVI IN (DVI) H/P 5 HDMI / DVI IN (RGB) 5 VIDO L/MONO AUDIO R HDMI IN AV IN 5 (DVI) ANTNNA IN H/P H/P Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. Älä yritä käyttää televisiota tasavirralla. 7 RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS- C-liitäntään. Tätä porttia käytetään huolto- tai hotellitilassa. RGB/DVI-äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni. 8 Komponenttitulo Yhdistä komponenttivideo tai äänilaite näihin liitäntöihin. 5 6 OPTINN DIGITAALINN ÄÄNN ULOSTULO Kytke digitaalinen ääni erilaisiin laitteisiin. Kytke digitaaliseen äänilaitteeseen. Käytä optista äänikaapelia. uro Scart -liitäntä (AV/AV) Voit yhdistää toisen laitteen näihin Scart-liitäntöihin. HDMI/DVI IN tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDO)-signaalilähde HDMI/DVI-liitäntään DVI-HDMI-kaapelilla. RGB IN -signaali Kytke tähän liitäntään tietokoneesta tuleva kuva. 9 0 Antenniliitäntä Kytke antenni tai kaapeli tähän liitäntään. USB-tulo Kytke USB-tallennuslaite tähän liitäntään. PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. Aseta CI-moduuli PCMCIA-KORTTIPAIKKAAN. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) Äänen tai videokuvan tulo Yhdistä ulkoisen laitteen ääni tai videokuvatulo näihin liitäntöihin. Kuuloke Kytke kuuloke kuulokeliitäntään.

16 VALMISTLU LCD-TLVISIOMALLIT : /7/LF5**, /7/LG**, 6//7/LH0**, /7//7LH0** (Vain /7//7LH0**) VIDO L/MONO AUDIO R HDMI IN H/P (Vain /7//7LH0**) AV IN (Vain 6//7/LH0**, /7/LG**) (Vain /7/LF5**) VALMISTLU USB IN SRVIC ONLY HDMI HDMI / DVI IN H/P USB IN SRVIC ONLY HDMI / DVI IN (RGB) ANTNNA IN VIDO L/MONO AUDIO R HDMI IN AV IN H/P 5 VIDO L/MONO AUDIO R HDMI IN AV IN H/P 5 HDMI IN H/P Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. Älä yritä käyttää televisiota tasavirralla. RGB/DVI-äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni. OPTINN DIGITAALINN ÄÄNN ULOSTULO Kytke digitaalinen ääni erilaisiin laitteisiin. Kytke digitaaliseen äänilaitteeseen. Käytä optista äänikaapelia. uro Scart -liitäntä (AV/AV) Voit yhdistää toisen laitteen näihin Scart-liitäntöihin. HDMI/DVI IN tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDO)-signaalilähde HDMI/DVI-liitäntään DVI-HDMI-kaapelilla. RGB IN -signaali Kytke tähän liitäntään tietokoneesta tuleva kuva RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS- C-liitäntään. Tätä porttia käytetään huolto- tai hotellitilassa. Komponenttitulo Yhdistä komponenttivideo tai äänilaite näihin liitäntöihin. Antenniliitäntä Connect antenna or cable to this jack. PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. Aseta CI-moduuli PCMCIA-KORTTIPAIKKAAN. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) Äänen tai videokuvan tulo Yhdistä ulkoisen laitteen ääni tai videokuvatulo näihin liitäntöihin. Kuuloke Kytke kuuloke kuulokeliitäntään. LIITÄNTÄ VAIN HUOLTOA VARTN

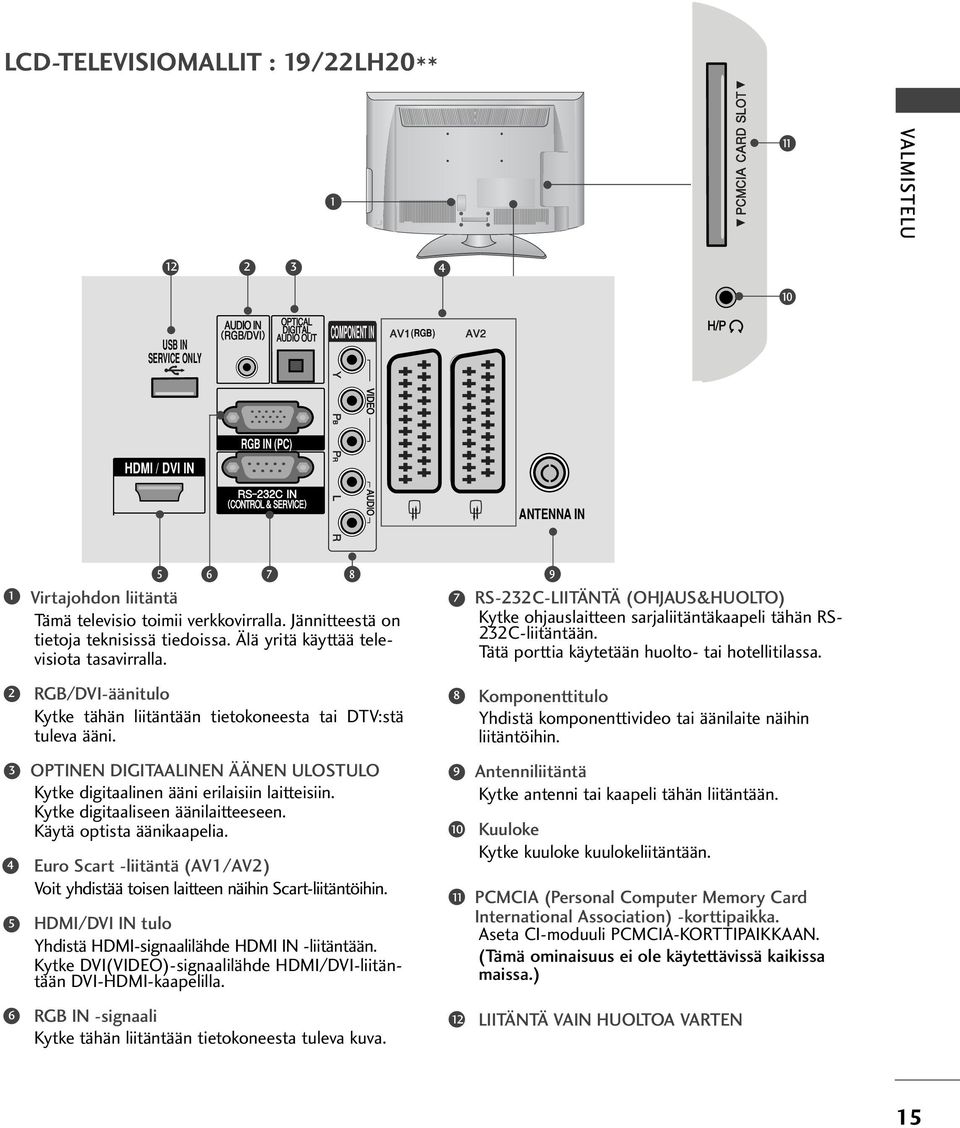

17 H/P LCD-TLVISIOMALLIT : 9/LH0** VALMISTLU 0 USB IN SRVIC ONLY COMPONNT IN (RGB) H/P RGB IN (PC) HDMI / DVI IN ANTNNA IN Virtajohdon liitäntä Tämä televisio toimii verkkovirralla. Jännitteestä on tietoja teknisissä tiedoissa. Älä yritä käyttää televisiota tasavirralla. 7 RS-C-LIITÄNTÄ (OHJAUS&HUOLTO) Kytke ohjauslaitteen sarjaliitäntäkaapeli tähän RS- C-liitäntään. Tätä porttia käytetään huolto- tai hotellitilassa. RGB/DVI-äänitulo Kytke tähän liitäntään tietokoneesta tai DTV:stä tuleva ääni. 8 Komponenttitulo Yhdistä komponenttivideo tai äänilaite näihin liitäntöihin. 5 OPTINN DIGITAALINN ÄÄNN ULOSTULO Kytke digitaalinen ääni erilaisiin laitteisiin. Kytke digitaaliseen äänilaitteeseen. Käytä optista äänikaapelia. uro Scart -liitäntä (AV/AV) Voit yhdistää toisen laitteen näihin Scart-liitäntöihin. HDMI/DVI IN tulo Yhdistä HDMI-signaalilähde HDMI IN -liitäntään. Kytke DVI(VIDO)-signaalilähde HDMI/DVI-liitäntään DVI-HDMI-kaapelilla. 9 0 Antenniliitäntä Kytke antenni tai kaapeli tähän liitäntään. Kuuloke Kytke kuuloke kuulokeliitäntään. PCMCIA (Personal Computer Memory Card International Association) -korttipaikka. Aseta CI-moduuli PCMCIA-KORTTIPAIKKAAN. (Tämä ominaisuus ei ole käytettävissä kaikissa maissa.) 6 RGB IN -signaali Kytke tähän liitäntään tietokoneesta tuleva kuva. LIITÄNTÄ VAIN HUOLTOA VARTN 5

18 VALMISTLU TUN ASNTAMINN Kuva saattaa poiketa tv-laitteestasi. Tarkista pöytätelinettä koottaessa, että pultti on kiristetty kunnolla. (Jos sitä ei ole kiristetty kunnolla, tuote voi kallistua eteenpäin asennuksen jälkeen.) Jos kiristät pultin liian kireälle, pultti voi vääntyä pultin kiinnitysosan hankauksesta johtuen. VALMISTLU Vain /7//7LH70** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Kokoa jalustan rungon osat ja television jalustan tuki. LH70** Vain 6//7/LH0**, /7//7LH0**, /7//7LH0**, /7//7LH9**, /7//7LH50** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Kokoa televisio kuvan mukaisesti. Kiristä neljä pulttia television takana oleviin reikiin. 7LH70** 7LH70** Jalustan runko Mx0 Mx6 Mx0 Jalustan tuki LH70** Mx0 Jalustan runko Jalustan tuki Kokoa televisio kuvan mukaisesti. Kiristä neljä pulttia television takana oleviin reikiin. /7LH70** Mx0 6 /7LH70** Mx6

19 Vain 50PS70**/50PS80** Vain 9/LH0** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Kokoa televisio kuvan mukaisesti. Kiristä neljä pulttia television takana oleviin reikiin. Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. VALMISTLU Kokoa televisio kuvan mukaisesti. Jalustan alaosa Vain 9//6LU50** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Kiristä kaksi tai kolme ruuvia kunnolla reikiin. Kun kokoat telineen, kiinnitä huomiota sen etu- ja takaosaan ja kokoa teline oikein. TUOSA (Vain 6LU50**) 7

20 VALMISTLU Vain /7/LF5**, /7/LG** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Vain 9/LU0** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. VALMISTLU Kiristä kolme pulttia jalustan alaosan reikiin. Kokoa jalustan rungon osat ja television jalustan alaosa. jalustan runko alaosa alaosa Kiinnitä jalustan takarunko televisioon. Kokoa televisio kuvan mukaisesti. Jalustan takarunko Kiinnitä suojuksen osat television jalustan takarunkoon. Kiristä neljä pulttia television takana oleviin reikiin. Suojus Jalustan takarunko 8

21 JALUSTAN IRROTTAMINN Kuva saattaa poiketa tv-laitteestasi. Vain 9/LU0** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Vain 9//6LU50** Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Irrota suojus televisiosta. Irrota suojus painamalla sitä nuolen suuntaan. Löysää pultit ja irrota jalusta televisiosta. VALMISTLU Suojus Löysää pultit ja irrota jalustan takarunko televisiosta. (Vain 6LU50**) Löysää televisiossa olevat pultit. Irrota jalustan alaosa televisiosta. Jalustan takarunko Löysää pultit ja irrota jalustan alaosa televisiosta. Jalustan alaosa (Vain 6LU50**) Irrota jalustan runko televisiosta. Jalustan runko 5 alaosa Löysää pultit ja irrota jalustan runko televisiosta. jalustan runko 9

22 VALMISTLU VALMISTLU TV:N LIITTÄMINN PÖYTÄÄN (Vain 6LU50**, /7/LF5**, /7/LG**, 6//7/LH0**, /7/LH0**, /7/LH0**, /7/LH9**, /7/LH50**, /7LH70**) Kuva saattaa poiketa tv-laitteestasi. Tv on kiinnitettävä pöytään siten, ettei sitä voida vetää eteen- tai taaksepäin, mikä voisi aiheuttaa tapaturmia tai vahingoittaa tuotetta. Käytä vain mukana toimitettua ruuvia. NÄYTÖN SIJOITTAMINN (Vain 9/LH0**) Kuva saattaa poiketa tv-laitteestasi. Säädä paneelin asento sopivaksi. Kallistuskulma 0 0! Teline -ruuvi (sisältyy tuotekokoonpanoon) Pöytä VAROITUS G stääksesi TV:tä kaatumasta, TV tulee olla tiukasti kiinnitettynä lattiaan/seinään asennusohjeiden mukaisesti. Laitteen heiluttaminen, kaataminen tai keinuttaminen saattaa aiheuttaa vahinkoja. JALUSTAN ASNTAMINN Jätä laitteen jokaisen sivun ja seinän väliin 0 cm tyhjää tilaa, jotta ilma pääsee kiertämään vapaasti.! HUOMAUTUS G Seuraavassa mallissa on kiinteä teline, jossa ei ole kallistus- ja kääntötoimintoja, joten se voi vahingoittua, jos siihen kohdistetaan liikaa voimaa. -9//6LU50**, 9/LU0** KNSINGTON SCURITY SYSTM - TURVAJÄRJSTLMÄ Tämä ominaisuus ei ole käytettävissä kaikissa malleissa. Kuva saattaa poiketa tv-laitteestasi. Television takapaneelissa on Kensington Security System -liitäntä. Kytke Kensington Security Systemin kaapeli alla esitetyllä tavalla. Katso Kensington Security Systemin tarkemmat asennusohjeet turvajärjestelmän mukana toimitetusta ohjeista. Lisätietoja on Kensingtonin kotisivuilla osoitteessa www. kensington. com, Kensington myy kannettavien tietokoneiden, LCD-projektorien ja muiden kalliiden sähkölaitteiden turvajärjestelmiä. Huomautus: - Kensington Security System on lisävaruste. Huomautus: a. Jos televisio tuntuu viileältä, kuvaruudussa voi näkyä värinää virran kytkemisen jälkeen. Tämä on normaalia eikä merkki viasta. b. Kuvaruudussa saattaa olla viallisia pisteitä, jotka näkyvät punaisina, vihreinä tai sinisinä. Niillä ei kuitenkaan ole haitallista vaikutusta television suorituskykyyn. c. Vältä LCD-näytön koskettamista, äläkä paina sitä sormillasi kovin pitkään. Saatat siten aiheuttaa kuvaruutuun väliaikaisia vääristymiä. tuumaa tuumaa tuumaa tuumaa 0

23 ASNNUSOHJ A Osta television turvalliseen seinäkiinnitykseen tarvittavat osat kaupasta. A Sijoita televisio lähelle seinää, jottei se kaadu työn nettäessä. A Seuraavissa ohjeissa neuvotaan turvallisempi televi sion kiinnitystapa, seinäänkiinnitys, joka estää myös laitteen kaatumisen eteenpäin vedettäessä. Tämä estää televisiota kaatumasta eteenpäin ja aiheutta masta tapaturmia. Tämä suojaa myös televisiota vau rioilta. Varmista, että lapset eivät kiipeile television päällä tai roiku siitä. Kiinnitä tuote seinään silmukkapulttien tai tvtelineen ja pulttien avulla, kuten kuvassa on esitetty. (Jos televisiossasi on pultit silmukkapulttien paikalla, löystytä pultteja.) *Aseta silmukkapultit tai tv-teline ja pultit paikoilleen ja kiinnitä ne tiukasti ylempiin aukkoihin. Varmista seinätelineen kiinnitys pulttien avulla. Sovita korkeus seinäkannattimen mukaan. KÄÄNTÖJALUSTA (paitsi 9/LH0**, 9/LU0**, 9//6LU50**) Kuva saattaa poiketa tv-laitteestasi. TV:n asennuksen jälkeen pystyt säätämään TV:n kulmaa manuaalisesti vasemmalle tai oikealle 0 astetta, jotta se on sopivassa asennossa katselukohtasi kannalta. JALUSTAN TAKAKANNN KÄYT- TÄMINN (Vain 7//7LH70**) Kuva saattaa poiketa tv-laitteestasi. Asenna jalustan takakansi kuvassa esitetyllä tavalla. VALMISTLU Tartu sormillasi nuppiin ja vedä sitä. JALUSTAN TAKAKANSI Varmista tuotteen kiinnitys vahvalla kaapelilla. Kaapeli kannattaa kiinnittää sitomalla, jotta se on vaakasuorassa seinän ja tuotteen välissä.! HUOMAUTUS G Irrota kaapelit, kun siirrät tuotteen toiseen paikkaan. G Käytä sellaista telinettä tai laatikkoa, joka on riittävän suuri ja vahva.. G Varmista, että seinään kiinnitettävä teline ja on yhtä korkea kuin tuote.

24 VALMISTLU TAKAKANNN JOHDINTLIN Kuva saattaa poiketa tv-laitteestasi. VALMISTLU LCD-TLVISIOMALLIT : 9/LH0** Kytke tarvittavat johdot. Ohjeita lisälaitteiden liittämisestä on osassa Ulkoisten laitteiden asennus. Asenna KAAPLIPIDIK kuvan mukaisesti. LCD-TLVISIOMALLIT : /7/LF5**, /7/LG**, 6//7/LH0**, /7//7LH0**, /7//7LH0**, /7//7LH9**, /7//7LH50** Kytke tarvittavat johdot. Ohjeita lisälaitteiden liittämisestä on osassa Ulkoisten laitteiden asennus. KAAPLIPIDIK Avaa KAAPLIPIDIK kuvan mukaisesti. Kiinnitä KAAPLIPIDIK kuvan mukaisesti. KAAPLIPIDIK Kiinnitä KAAPLIPIDIK kuvan mukaisesti. Kaapelipidikkeen irrottaminen (LCD-TLVISIOMALLIT : 9/LH0**) Pidä kiinni KAAPLIPIDIKKSTÄ molemmin käsin ja vedä sitä taasepäin. LCD-TLVISIOMALLIT : 9/LU0**, 9//6LU50** Kun olet kytkenyt tarvittavat kaapelit, asenna KAAPLINPIDIN kuvan mukaisesti ja yhdistä kaapelit nipuksi.! HUOMAUTUS G Älä käytä KAAPLIPIDIK -osaa television nostamiseen. - Jos tuote putoaa, käyttäjä voi loukkaantua ja tuote rikkoutua.

25 LCD-TLVISIOMALLIT : /7//7LH70** Kohdista reikä KAAPLIPIDIKKN kielekkeeseen. Käännä KAAPLIPIDIK kuvan mukaisesti. Huomautus: Liiallinen voiman käyttö voi vahingoittaa tuotetta käytettäessä kaapelipidikettä. PLASMATLVISIOMALLIT Kun olet kytkenyt tarvittavat kaapelit, asenna KAAPLINPIDIN kuvan mukaisesti ja yhdistä kaapelit nipuksi. Ohjeita lisälaitteiden liittämisestä on osassa Ulkoisten laitteiden asennus. VALMISTLU kaapelinpidin Asenna KAAPLIPIDIK kuvan mukaisesti. KAAPLIPIDIK Kytke tarvittavat johdot. Ohjeita lisälaitteiden liittämisestä on osassa Ulkoisten laitteiden asennus. KAAPLIPIDIK Kaapelipidikkeen irrottaminen Virtajohdon kiinnittäminen (Vain /7//7LH70**) Kiinnitä virtajohto kiinnikkeellä ja pultilla kuvan osoittamalla tavalla. Tämä estää virtajohdon irtoamisen vahingossa. Pultti Kun olet kytkenyt tarvittavat kaapelit, asenna KAAPLI- PIDIK kuvan mukaisesti ja yhdistä kaapelit nipuksi.! HUOMAUTUS SUOJAKIINNIK G Älä käytä KAAPLIPIDIK -osaa television nostamiseen. - Jos tuote putoaa, käyttäjä voi loukkaantua ja tuote rikkoutua.

26 VALMISTLU ILMAN PÖYTÄTLINTTÄ (paitsi 9/LU0**, 9//6LU50**) Kuva saattaa poiketa tv-laitteestasi. Kun asennat laitteen seinään, käytä suojakantta. Vain 9/LH0** PLASMATLVISIOMALLIT VALMISTLU Aseta televisio pehmustetulle pinnalle varovasti näyttö alaspäin näytön suojaamiseksi vahingoilta. Löysää televisiossa olevat pultit. Irrota teline televisiosta. Aseta suojakansi televisioon. Suojus Aseta S U O J U S televisioon siten, että se napsahtaa paikalleen. LCD-TLVISIOMALLIT Vain /7//7LH70** Suojus Kun olet poistanut suojapaperin suojakannesta, kiinnitä kansi televisioon kuvan mukaisesti. Vain 6//7/LH0**, /7//7LH0**, /7//7LH0**, /7//7LH9**, /7//7LH50** Aseta S U O J U S televisioon siten, että se napsahtaa paikalleen. Suojus Suojus 5 Vain /7/LF5**, /7/LG** Aseta S U O J U S televisioon siten, että se napsahtaa paikalleen. Suojus Kiristä neljä pulttia television takana oleviin reikiin.

27 A Televisio voidaan asentaa monella tavalla, esimerkiksi seinään tai pöydälle. A Televisio on suunniteltu kiinnitettäväksi vaakasuoraan. tuumaa tuumaa MAADOITUS Varmista, että sähköiskuilta suojaava maadoitus on yhdistetty. Jos maadoittaminen ei ole mahdollista, pyydä sähköasentajaa asentamaan erillinen vikavirtakytkin. Maadoitusjohtoa ei saa yhdistää kaasuputkiin eikä puhelinverkkoihin. Virtalähde tuumaa tuumaa B A tuumaa VALMISTLU Vikavirtakytkin ASNTAMINN SINÄLL: VAAKASUORA ASNNUS A Suosittelemme, että asennat television seinälle LGmerkkisellä seinäkiinnitystelineellä. A Suosittelemme, että ostat VSA-standardin mukaisen seinäkiinnitystelineen. A LG suosittelee, että jätät seinäkiinnityksen pätevän asennushenkilön tehtäväksi. A Kytke ensin USB-jatkokaapeli USB IN -liitäntään ja kiinnitä sen jälkeen laite seinälle. (vain /7//7LH70**)! HUOMAUTUS G Seinäkiinnike on asennettava lattiaan nähden kohtisuoralle lujalle seinälle. G Sinun on käytettävä erikoisseinäkiinnikettä, jos haluat asentaa sen kattoon tai kaltevalle seinälle. G Pinnan, johon seinäkiinnike kiinnitetään, on oltava tarpeeksi luja kestääkseen television painon (esimerkiksi betonia, luonnonkiveä, tiiltä tai betonitiiltä). G Asennukseen tarvittavien ruuvien tyyppi ja pituus vaihtelee seinäkiinnikkeen mukaan. Lisätietoja on seinäkiinnikkeen ohjeissa. G LG ei vastaa omaisuudelle tai televisiolle aiheutuvista vahingoista, jos niiden syynä on virheellinen kiinnitys: - käytetty muuta kuin VSA-standardin mukaista seinäkiinnikettä - ruuvit on kiinnitetty pintaan väärin, mikä voi johtaa television putoamiseen ja henkilövahinkoihin - asennusohjeita ei ole noudatettu. Malli 9/LU0** 9/LU50** 6LU50** LF5** 7/LF5** LG** 7/LG** 9/LH0** 6/LH0** 7/LH0** LH0** 7/LH0** 7LH0** LH0** 7//7LH0** LH9** 7//7LH9** LH50** 7//7LH50** LH70** 7//7LH70** 50PS70** 60PS70** 50PS80** 60PS80** VSA (A * B) 00 * * * * * * * * * * * * * * * * * * * * * * * * * 00 Vakioruuvi M M M M M6 M M6 M M M6 M M6 M6 M M6 M M6 M M6 M M6 M6 M8 M6 M8 Määrä 5

28 VALMISTLU Älä kytke mitään virtajohtoa pistorasiaan, ennen kuin olet kytkenyt kaikki laitteet toisiinsa. Muuten laitteet voivat vahingoittua. ANTNNIN KYTKMINN VALMISTLU Suuntaa antenni niin, että kuvasta tulee mahdollisimman hyvä. Antennikaapeli ja muunnin on hankittava erikseen. Antennip istorasia Rivi- ja kerrostalot (Kytke antennipistorasiaan) Ulkoantenni (VHF, UHF) Omakotitalot (Kytke ulkoantennin pistorasiaan) RF-koaksiaalikaapeli (75 ohm) Antenni UHF VHF Signaaliv ahvistin Jos signaali on heikko, saat paremman kuvan asentamalla antenniin signaalivahvistimen kuvassa näkyvällä tavalla. Jos signaali pitää jakaa kahden television kesken, käytä antennisignaalin jakajaa. FRRIITTISYDÄMN KÄYTTÖ (Tämä ominaisuus ei ole käytettävissä kaikissa malleissa.) Virtajohtoon liitetyllä ferriittisydämellä voidaan vähentää sähkömagneettisia häiriöitä. Mitä lähempänä ferriittisydän on virtapistoketta, sitä parempi. Kytke virtapistoke kunnolla. 6

29 ULKOISTN LAITTIDN ASNNUS Älä kytke mitään virtajohtoa pistorasiaan, ennen kuin olet kytkenyt kaikki laitteet toisiinsa. Muuten laitteet voivat vahingoittua. Tässä ULKOISTN LAITTIDN ASNNUSTA koskevassa osassa käytetään lähinnä plasmatelevisiomalleja koskevia kuvia. Kuva saattaa poiketa tv-laitteestasi. HD-VASTAANOTTIMN ASNNUS Tämä televisio voi vastaanottaa digitaalisia antenni- ja kaapelisignaaleita ilman erillistä digivastaanotinta. Jos vastaanotat digitaalisignaaleita digivastaanottimen tai muun ulkoisen digitaalisen laitteen kautta, perehdy seuraavaan kaavioon. Kytkeminen komponenttikaapelilla Kytke DVD-soittimen videolähtöliitännät (Y, PB, PR) television KOMPONNTTI IN VIDO -tuloliitäntöihin. Kytke DVD-soittimen äänilähtöliitännät television KOMPONNTTI IN AUDIO -tuloliitäntöihin. Kytke virta digitaaliseen kotipäätteeseen. (Katso ohjeet kotipäätteen käsikirjasta.) Valitse kaukosäätimen INPUT -painikkeella lähteeksi Komponentti. ULKOISTN LAITTIDN ASNNUS G HDMI-äänen tuettu muoto: Dolby Digital, PCM Signaali 80i/576i 80p/576p 70p/080i 080p Komponentti O O O O (Vain 50/60Hz) HDMI X O O O (Hz/0Hz/50Hz/60Hz) 7

30 ULKOISTN LAITTIDN ASNNUS Kytkeminen HDMI kaapelilla ULKOISTN LAITTIDN ASNNUS! Kytke digitaalisen kotipäätteen HDMI/DVI IN, HDMI IN (paitsi 9/LH0**), HDMI IN (paitsi 9/LU0**, 9/LU50**, 9//6//7/LH0**, /7/LF5**, /7/LG**) tai HDMI IN (Vain /7//7LH9**, /7//7LH50**, /7//7LH70**, 50/60PS70**, 50/60PS80**) liitäntään. Kytke virta digitaaliseen kotipäätteeseen. (Katso ohjeet kotipäätteen käsikirjasta.) Valitse kaukosäätimen INPUT -painikkeella lähteeksi HDMI, HDMI(paitsi 9/LH0**), HDMI(paitsi 9/LU0**, 9/LU50**, 9//6//7/LH0**, /7/LF5**, /7/LG**) tai HDMI(Vain /7//7LH9**, /7//7LH50**, /7//7LH70**, 50/60PS70**, 50/60PS80**). HUOMAUTUS G Tarkista, että käytät vähintään HDMI. -kaapeleita. Jos HDMI-kaapelit eivät tue HDMI. -standardia, kuva voi välkkyä tai sitä ei ole ollenkaan. Käytä uusia kaapeleita, jotka tukevat vähintään HDMI. -standardia. Kytkeminen HDMI-DVI-kaapelilla Kytke digitaalisen kotipäätteen DVI-lähtöliitännät television HDMI/ DVI IN -liitäntään. Kytke digitaalisen kotipäätteen äänen (audio)lähtöliitännät television AUDIO IN (RGB/DVI)-liitäntään. Kytke virta digitaaliseen kotipäätteeseen. (Katso ohjeet kotipäätteen käsikirjasta.) Valitse kaukosäätimen INPUT-painikkeella lähteeksi HDMI. 8

31 DVD-SOITTIMN KYTKMINN Kytkeminen komponenttikaapelilla Kytke DVD-soittimen videolähtöliitännät (Y, PB, PR) television KOMPONNTTI IN VIDO-tuloliitäntöihin. 5 Kytke DVD-soittimen äänilähtöliitännät television KOMPONNTTI IN AUDIO-tuloliitäntöihin. Kytke DVD-soittimeen virta ja pane soittimeen DVDlevy. Valitse kaukosäätimen INPUT-painikkeella läh-teeksi Komponentti. Katso ohjeita DVD-soittimen käyttöoppaasta. ULKOISTN LAITTIDN ASNNUS Komponenttituloliitännät Saat laadukkaan kuvan, kun kytket DVD-soittimen komponenttituloliitäntöihin seuraavalla tavalla. Television komponenttitulot Y PB PR Y PB PR DVD-soittimen videolähdöt Y Y B-Y Cb R-Y Cr Y Pb Pr 9

32 ULKOISTN LAITTIDN ASNNUS Kytkeminen Scart-kaapelilla Kytke DVD-soittimen Scart-liitäntä television AV- Scartliitäntään. Käytä suojattua Scart-kaapelia. Kytke DVD-soittimeen virta ja pane soittimeen DVDlevy. ULKOISTN LAITTIDN ASNNUS Scart AV AV Valitse kaukosäätimen INPUT-painikkeella lähteeksi AV. Jos videonauhuri on kytketty A V -Scart-liitäntään, valitse lähteeksi AV. Katso ohjeita DVD-soittimen käyttöoppaasta. Lähdön tyyppi Nykyinen tulotila Digitaalinen televisio Analoginen televisio, AV/ Komponentti/RGB! HDMI AV Tulo Kuva Ääni RGB O O O O O X HUOMAUTUS AV (Television lähtö) Lähtö Kuva, Ääni Vain analoginen Analoginen, DTV- ja AV//-lähtö käytettävissä. X O O O O O O AV (Näytön lähtö) G Jos käytät URO-scart-kaapelia, käytä suojattua uro-scart-kaapelia. X AV (Kun tallennuslaitteella on käynnissä ajoitettu DTV-tallennus.) (Tulotila muunnetaan DTV:ksi.) X X O O O AUDIO/ VIDO (R) AUDIO (L) G Television lähtö : Lähettää analogisia televisiosignaaleja. Näytön lähtö: Lähettää nykyisen näyttökuvan. Kytkeminen S-videokaapelilla (Vain /7//7LH70**, 50/60PS70**, 50/60PS80**) Kytke DVD-soittimen S-VIDO-lähtöliitäntä television S- VIDO-tuloliitäntään. VIDO S-VIDO L R ANT IN Kytke DVD-soittimen äänilähtöliitännät television AUDIO-tuloliitäntöihin. OUTPUT SWITCH ANT OUT Kytke DVD-soittimeen virta ja pane soittimeen DVDlevy. Valitse kaukosäätimen INPUT-painikkeella lähteeksi AV. 0 5 Lisätietoja on DVD-soittimen käyttöohjeessa.

33 Kytkeminen HDMI kaapelilla! Kytke DVD-soittimen HDMI-lähtöliitännät television HDMI/DVI IN, HDMI IN (paitsi 9/LH0**), HDMI IN (paitsi 9/LU0**, 9/LU50**, 9//6//7/LH0**, /7/LF5**, /7/LG**) tai HDMI IN (Vain /7//7LH9**, /7//7LH50**, /7//7LH70**, 50/60PS70**, 50/60PS80**) liitäntään. Valitse kaukosäätimen INPUT-painikkeella läh-teeksi HDMI, HDMI(paitsi 9/LH0**), HDMI(paitsi 9/LU0**, 9/LU50**, 9//6//7/LH0**, /7/LF5**, /7/LG**) tai HDMI(Vain /7//7LH9**, /7//7LH50**, /7//7LH70**, 50/60PS70**, 50/60PS80**). Katso ohjeita DVD-soittimen käyttöoppaasta. HUOMAUTUS G HDMI-kaapelia käytettäessä televisio voi vastaanottaa samanaikaisesti video- ja äänisignaalia. G Jos digitaalinen kotipääte ei tue automaattista HDMI:tä, määritä lähtötarkkuus vastaavalla tavalla. G Tarkista, että käytät vähintään HDMI. -kaapeleita. Jos HDMI-kaapelit eivät tue HDMI. -standardia, kuva voi välkkyä tai sitä ei ole ollenkaan. Käytä uusia kaapeleita, jotka tukevat vähintään HDMI. -standardia. ULKOISTN LAITTIDN ASNNUS

34 ULKOISTN LAITTIDN ASNNUS VIDONAUHURIN KYTKMINN Jätä videonauhurin ja television väliin tilaa, jotta kuvassa ei näy kohinaa (häiriöitä). Kytkeminen RF-kaapelilla ULKOISTN LAITTIDN ASNNUS ANT OUT ANT IN S-VIDO OUTPUT SWITCH VIDO Seinäpistoke Antenni L R Kytke videonauhurin ANT OUT -lähtöliitäntä tele-vision ANTNNA IN -tuloliitäntään. Kytke antennikaapeli videonauhurin ANT IN -tuloliitäntään. Paina videonauhurin P L A Y-painiketta ja etsi sopi-va ohjelma.

35 Kytkeminen Scart-kaapelilla Kytke videonauhurin Scart-liitäntä television AV- Scart-liitäntään. Käytä suojattua Scart-kaapelia. Pane kasetti videonauhuriin ja paina videonauhurin PLAY-painiketta. (Katso videonauhurin käyttöopas-ta.) Scart AV AV Valitse kaukosäätimen AV. INPUT-painikkeella lähteeksi Jos videonauhuri on kytketty AV -Scart-liitäntään, valitse lähteeksi AV. Lähdön tyyppi Nykyinen tulotila Digitaalinen televisio Analoginen televisio, AV/ Komponentti/RGB! HDMI AV Tulo Kuva Ääni RGB O O O O O X HUOMAUTUS AV (Television lähtö) Lähtö Kuva, Ääni Vain analoginen Analoginen, DTV- ja AV//-lähtö käytettävissä. X O O O O O O AV (Näytön lähtö) G Jos käytät URO-scart-kaapelia, käytä suojattua uro-scart-kaapelia. X AV (Kun tallennuslaitteella on käynnissä ajoitettu DTV-tallennus.) (Tulotila muunnetaan DTV:ksi.) X X O O O AUDIO/ VIDO (R) AUDIO (L) G Television lähtö : Lähettää analogisia televisiosignaaleja. Näytön lähtö: Lähettää nykyisen näyttökuvan. ULKOISTN LAITTIDN ASNNUS Kytkeminen RCA-kaapelilla (paitsi 9/LU0**, 9/LU50**, 9/LH0**, /7/LF5**) Kytke äänikaapeli television ja videonauhurin AUDIO/VIDO-liitäntöihin. Huomioi liittimien värit. (Video = keltainen, vasen äänikanava = valkoinen ja oikea äänikanava = punainen) Pane kasetti videonauhuriin ja paina videonauhurin PLAY (TOISTO) -painiketta. (Katso videonauhurin käyttöopasta.) Valitse kaukosäätimen INPUT-painikkeella A V lähteeksi.! HUOMAUTUS G Jos videonauhurista tulee monoääni, kytke sen audiokaapeli television AUDIO L/ MONO -liitäntään. S-VIDO VIDO OUTPUT SWITCH L R ANT IN ANT OUT

36 ULKOISTN LAITTIDN ASNNUS Kytkeminen S-videokaapelilla (Vain /7//7LH70**, 50/60PS70**, 50/60PS80**) ULKOISTN LAITTIDN ASNNUS! Kytke videonauhurin S-VIDO-lähtöliitäntä television S - VIDO-tuloliitäntään. Kuvanlaatu paranee verrattuna siihen, että tavallinen videonauhuri kytkettäisiin videoliitäntään. Kytke äänikaapeli television ja videonauhurin AUDIOliitäntöihin. Pane kasetti videonauhuriin ja paina videonauhurin PLAY-painiketta. (Katso videonauhurin käyttöopasta.) Valitse kaukosäätimen INPUT-painikkeella lähteeksi AV. HUOMAUTUS G Jos S-videonauhuri on kytketty sekä S-VIDO- että VIDOliitäntään, signaali voidaan vastaanottaa ainoastaan lähteestä S-VIDO. S-VIDO VIDO OUTPUT SWITCH L R ANT IN ANT OUT CI-MODUULIN KIINNITTÄMINN - Maksullisten palvelujen katsominen digitaalisessa televisiotilassa. - Tämä ominaisuus ei ole käytettävissä kaikissa maissa. Aseta CI-moduuli television PCMCIA-KORTTIPAIKKAAN (Personal Computer Memory Card International Association) oheisen kuvan mukaisesti.! Lisätietoja on sivulla sivu.6. HUOMAUTUS G Varmista, että CI-moduuli on asetettu PCMCIA-korttipaikkaan oikeassa suunnassa. Jos moduulia ei ole asetettu oikein, se voi vahingoittaa televisiota ja PCMCIA-korttipaikkaa. Tarkista tämä kohta kuvan osoittamalla tavalla ja aseta CI-moduuli paikalleen.

37 DIGITAL AUDIO OUT -KYTKMINN Voit välittää television äänen ulkoiseen äänentoistolaitteeseen optisen Digital Audio Output -lähtöliitännän kautta. Jos haluat nauttia digitaalisista lähetyksistä 5.-kanavaisten kaiuttimien kautta, kytke television takapaneelissa oleva OPTICAL DIGITAL AUDIO OUT -liitäntä DVD-kotiteatteriin (tai vahvistimeen). Kytke optisen kaapelin toinen pää television optiseen Digital Audio Output -lähtöliitäntään. Kytke optisen kaapelin toinen pää äänentoistolaitteen digitaalisen äänen optiseen tuloliitäntään. Aseta AUDIO (ÄÄNI) -valikon TV Speaker (Television kaiutin) -vaihtoehdoksi Off (i käytössä). ( G sivu.8). Tutustu ulkoisen äänentoistolaitteen käyttöoppaaseen, kun ryhdyt käyttämään laitetta. VAROITUS GÄlä katso optisen lähtöliitännän sisään. Lasersäteeseen katsominen voi vahingoittaa silmiäsi. ULKOISTN LAITTIDN ASNNUS KUULASTUKST (paitsi 50/60PS70**, 50/60PS80**) Voit kuunnella ääntä kuulokkeilla. Kytke kuuloke kuulokeliitäntään. Voit säätää kuulokkeen äänenvoimakkuutta - painikkeella. Jos painat MUT (MYKISTYS) - painiketta, kuulokkeen ääni katkeaa. + tai! HUOMAUTUS G AUDIO poistetaan käytöstä kuulokkeiden ollessa kytkettynä. G Kun vaihdat AV-tilaa kuulokkeiden ollessa kytkettynä, muutosta sovelletaan kuvaan, mutta ei ääneen. G Optista lähtöä ei tueta kuulokkeiden ollessa kytkettynä. 5

38 ULKOISTN LAITTIDN ASNNUS MUUN AV-LÄHTN ASNNUS (paitsi 9/LU0**, 9/LU50**, 9/LH0**, /7/LF5**) Camcorder Videokamera ULKOISTN LAITTIDN ASNNUS VIDO L R Kytke äänikaapeli television ja videonauhurin AUDIO/ VIDO-liitäntöihin. Huomioi liittimien värit. (Video = keltainen, vasen äänikanava = valkoinen ja oikea äänikanava = punainen) Valitse kaukosäätimen INPUT -painikkeella lähteeksi A V. Valitse ulkoisen laitteen toimintoja. Katso ulkoisen laitteen käyttöopasta. 6

39 USB-TULON ASNNUS (paitsi 9/LU0**, 9//6LU50**, /7/LF5**, /7/LG**, 9//6//7/LH0**, /7//7LH0**) Kytke USB-laite televisiossa olevaan USB IN -liitäntään. Kytkettyäsi laitteen USB IN -liitäntään voit käyttää D V R-toimintoa. ( G sivu.8) ULKOISTN LAITTIDN ASNNUS 7

40 ULKOISTN LAITTIDN ASNNUS TITONN KYTKMINN Tässä televisiossa on Kytke ja käytä -ominaisuus, joten tietokone mukautuu television asetuksiin automaattisesti. Kytkeminen 5-nastaisella D-sub-kaapelilla ULKOISTN LAITTIDN ASNNUS Kytke RGB-soittimen PC-lähtöliitäntä television R G B IN ( PC) tuloliitäntään. Kytke PC-soittimen äänilähtöliitännät television AUDIO IN (RGB/DVI)-tuloliitäntöihin. Kytke tietokoneeseen virta. Valitse kaukosäätimen INPUT-painikkeella lähteeksi RGB. AUDIO RGB OUTPUT 8

41 Kytkeminen HDMI-DVI-kaapelilla Kytke DVI-soittimen PC-lähtöliitäntä television HDMI/DVI IN tuloliitäntään. Kytke PC-soittimen äänilähtöliitännät television AUDIO IN (RGB/DVI)-tuloliitäntöihin. Kytke tietokoneeseen virta. Valitse kaukosäätimen INPUT-painikkeella lähteeksi HDMI. ULKOISTN LAITTIDN ASNNUS DVI-PC OUTPUT AUDIO 9

42 0 ULKOISTN LAITTIDN ASNNUS ULKOISTN LAITTIDN ASNNUS Supported Display Resolution RGB-PC, HDMI/DVI-PC -tilassa x00 60x80 800x600 0x768 80x768 60x768 90x080 80x0 00x050 Tarkkuus Vaakataajuus (khz) Pystytaajuus (Hz) HDMI/DVI-DTV -tilassa Tarkkuus Vaakataajuus (khz) Pystytaajuus (Hz) 60x80 70x80 70x576 80x70 90x080 PLASMATLVISIOMALLIT RGB-PC, HDMI/DVI-PC -tilassa HDMI/DVI-DTV -tilassa 59,9/ ,9/60 59,9/60 50,97/ 9,976/0, ,9/60,69/,5,5 7,5,96/5,7/,75 8,5 6,97/7,76/,75 56,5 67,/67,5 Tarkkuus Vaakataajuus (khz) Pystytaajuus (Hz) 70x80 70x576 80x70 90x080 LCD-TLVISIOMALLIT 70,08 59,9 60, 60,00 59,87 59,80 60,00 59,9 60,00,68,69 7,879 8,6 7,78 7,7 6,595 66,587 67,5 70x00 60x80 800x600 0x768 80x768 60x768 80x0 90x080 (RGB-PC) 90x080 (HDMI-PC) Tarkkuus Vaakataajuus (khz) Pystytaajuus (Hz) (paitsi 9/LU0**, 9LU50**, 9//6//7/ LH0**, /7/LG**)

43 ! HUOMAUTUS G Vältä jättämästä liikkumatonta kuvaa televisioruutuun pitkäksi ajaksi. Liikkumaton kuva voi palaa näyttöön pysyvästi. Käytä aina näytönsäästäjä, kun se on mahdollista. G Tietokonetilassa voi esiintyä kohinaa ja pystykuviota sekä kontrastin tai kirkkauden häiriöitä käytettäessä joitakin tarkkuuksia. Säädä tällöin tietokonetilan tarkkuutta, virkistystaajuutta, kirkkautta tai kontrastia, kunnes kuva on selkeä. Jos tietokoneen näytönohjaimen virkistystaajuutta ei voi säätää, vaihda tietokoneen näytönohjein tai ota yhteys näytönohjaimen valmistajaan. G Synkronointisignaali voidaan valita erikseen vaaka- ja pystytaajuuksia varten. G Suosittelemme asetuksia 90 x 080, 60 Hz (paitsi 9/LU0**, 9LU50**, 9//6//7/LH0**, /7/LG**), 60 x 768, 60 Hz (vain 9/LU0**, 9LU50**, 9//6//7/LH0**, /7/LG**) PC-tilassa. Niillä saavutetaan paras kuvanlaatu. G Kytke tietokoneen näyttöliitäntään kiinnitetty signaalikaapeli television RGB (PC) -liitäntään tai tietokoneen HDMI-liitäntään kiinnitetty signaalikaapeli television HDMI IN (tai HDMI/DVI IN) -liitäntään. G Kytke tietokoneen äänikaapeli television AUDIO INPUT -liitäntöihin. Television mukana ei toimiteta kaapeleita. G Jos käytät äänikorttia, säädä tietokoneen ääntä tilanteen mukaan. G Jos tietokoneen näyttökortista ei saada analogista ja digitaalista RGB-signaalia samanaikaisesti, kytke vain RGB tai HDMI IN (tai HDMI/DVI IN) -liitäntä, jotta näet tietokoneen tuottaman kuvan televisiossa. G Jos tietokoneen näyttökortti lähettää analogista ja digitaalista RGB-signaalia samanaikaisesti, aseta televisio RGB tai HDMI-tilaan (televisio asettaa automaattisesti toiseksi tilaksi Plug and Play.) G Näyttökortti vaikuttaa siihen, toimiiko DOS-tila, jos HDMI-DVI-kaapelia käytetään. G Jos käytettävä RGB-tietokonekaapeli on liian pitkä, voi aiheutua kohinaa. On suositeltavaa käyttää alle 5 metrin kaapelia. Se varmistaa parhaan kuvanlaadun. ULKOISTN LAITTIDN ASNNUS

44 ULKOISTN LAITTIDN ASNNUS Kuvaruudun asetukset PC-tilassa Näytön asetusten palauttaminen Palauttaa Position (Sijainti)-, Size (Storlek)- ja Phase (Vaihe) -asetusten tehdasasetukset. Tämä toiminto on käytettävissä seuraavissa tiloissa: RGB[PC] (RGB[Tietokone]). ULKOISTN LAITTIDN ASNNUS KUVA Näyttö Näyttö Kontrasti 90 Siirrä Kirkkaus 50 Terävyys 70 Väri 60 Värisävy 0 R Lisäsäädöt Kuvan palauttam. G NAYTTO Siirrä Föreg. Tarkkuus Autom. asetukset Sijainti Aseta Storlek Vaihe Nollaus Kyllä i MNU Valitse KUVA. Valitse NÄYTTÖ. 5 Valitse Nollaus. Valitse KYLLÄ. Suorita Nollaus. Palaa normaaliin tv-näyttöön painamalla MNU (VALIKKO) -painiketta. Palaa edelliseen valikkonäyttöön painamalla RTURN (PALUU) -painiketta.

45 Näytön sijainnin, koon ja vaiheen säätäminen. Jos kuva ei ole selkeä automaat-tisäädön jälkeen ja jos teksti näyttää edelleen värisevän, säädä kuvan vaiheistusta manuaalisesti. Tämä toiminto on käytettävissä seuraavissa tiloissa: RGB[PC]. KUVA Näyttö Näyttö Kontrasti 90 Siirrä Kirkkaus 50 Terävyys 70 Väri 60 Värisävy 0 R Lisäsäädöt Kuvan palauttam. G NAYTTO Siirrä Föreg. Tarkkuus Autom. asetukset Sijainti Storlek Vaihe Nollaus ULKOISTN LAITTIDN ASNNUS MNU Valitse K U V A. Valitse NÄYTTÖ. Valitse Sijainti, Storlek tai Vaihe. Tee tarvittavat muutokset. 5 Palaa normaaliin tv-näyttöön painamalla MNU (VALIKKO) -painiketta. Palaa edelliseen valikkonäyttöön painamalla RTURN (PALUU) -painiketta.

46 ULKOISTN LAITTIDN ASNNUS Tarkkuuden valitseminen Voit katsoa normaalia kuvaa valitsemalla saman RGB-tilan ja PC-tilan tarkkuuden. Tämä toiminto on käytettävissä seuraavissa tiloissa: RGB[PC] ULKOISTN LAITTIDN ASNNUS KUVA Näyttö Näyttö Kontrasti 90 Siirrä Kirkkaus 50 Terävyys 70 Väri 60 Värisävy 0 R Lisäsäädöt Kuvan palauttam. G NAYTTO Siirrä Föreg. Tarkkuus Autom. asetukset 0 x x x 768 Sijainti Storlek Vaihe Nollaus MNU Valitse KUVA. Valitse NÄYTTÖ. Valitse Tarkkuus. Valitse haluttu tarkkuus. 5 Palaa normaaliin tv-näyttöön painamalla MNU (VALIKKO) -painiketta. Palaa edelliseen valikkonäyttöön painamalla RTURN (PALUU) -painiketta.

47 Automaattinen asetus (vain RGB [PC] -tilassa) Tämä toiminto säätää kuvan sijainnin automaattisesti ja vähentää kuvan värinää. Jos kuva ei ole säätämisen jälkeenkään aivan moitteeton, televi-siossa ei ole vikaa, vaan se tarvitsee lisäsäätämistä. Automaattinen asetus Tämä toiminto säätää sijainnin näytössä, koon ja vaiheen automaattisesti. Kuva poistuu näytöstä muutamaksi sekunniksi, kun asetuksia määritetään automaattisesti. KUVA Näyttö Näyttö Siirrä Kontrasti 90 Kirkkaus 50 Terävyys 70 Väri 60 Värisävy 0 R Lisäsäädöt Kuvan palauttam. G NAYTTO Siirrä Föreg. Tarkkuus Autom. asetukset Sijainti Storlek Vaihe Nollaus Aseta Kyllä i ULKOISTN LAITTIDN ASNNUS MNU Valitse KUVA. Valitse NÄYTTÖ. Valitse Autom. asetukset. Jos kuvan sijainti ei ole vieläkään oikea, valitse automaattisäätö uudelleen. Jos kuvaa on säädettävä uudelleen automaattisen säätämisen jälkeen RGB (PC) -tilassa, voit säätää Sijainti, Storlek tai Vaihe. 5 Valitse KYLLÄ. Suorita Autom. asetukset. Palaa normaaliin tv-näyttöön painamalla MNU (VALIKKO) -painiketta. Palaa edelliseen valikkonäyttöön painamalla RTURN (PALUU) -painiketta. 5
