1 LITIUMIONIAKUN LATURI JC925 LITIUMIONIAKKUYKSIKKÖ JPL91430A, JPL92530A /02 VAROITUS KÄYTTÖ- JA HUOLTO-OHJE (EUROOPAN Internet-sivusto) (YHDYSVALTAIN Internet-sivusto) (MAAILMANLAAJUINEN Internet-sivusto) SUOMI TUTUSTU TÄHÄN OHJEESEEN ENNEN TYÖKALUN KÄYTTÖÄ. NÄIN VARMISTAT SEN TURVALLISEN JA OIKEAN KÄYTÖN. PIDÄ NÄMÄ OHJEET TYÖKALUN LÄHELLÄ TULEVAA KÄYTTÖÄ VARTEN. SYMBOLIEN MERKITYKSET VAROITUS: Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa vakavan tai hengenvaarallisen vamman, jos sitä ei vältetä. VARO: Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa vähäisen tai kohtuullisen vamman, jos sitä ei vältetä. HUOM: Korostaa oleellisia tietoja.

2 1. TÄRKEITÄ TURVAOHJEITA PIDÄ NÄMÄ OHJEET TALLESSA 1.Tässä käyttöohjeessa on akkulaturimallin JC925 tärkeitä turva- ja käyttöohjeita. 2.Lue kaikki ohjeet sekä laturissa, akussa ja akkua käyttävässä laitteessa olevat varoitusmerkinnät ennen akkulaturin käyttöä. 3.Lataa vain MAX JPL9***** - sarjojen ladattavia akkuja onnettomuusvaaran vähentämiseksi. Muun tyyppiset akut saattavat haljeta ja aiheuttaa henkilövahinkoja ja vaurioita. Älä käytä tulta tai savua akkuyksikön lähellä. Älä lataa akkuyksikköä huonosti tuuletetuissa paikoissa. Älä koskaan lataa jäädytettyä akkua. Laitetta eivät saa käyttää lapset tai henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole kokemusta ja tietoa käytöstä, ellei heitä valvota tai neuvota laitteen käytössä. Vähennät akun räjähdysriskiä noudattamalla tämä oppaan ja akkuun merkittyjä ohjeita. AKUN JA LATURIN TURVALLISUUTTA KOSKEVIA VAROITUKSIA ÄLÄ HÄVITÄ AKKUYKSIKÖITÄ/ AKKUJA POLTTAMALLA TAI HEITTÄMÄLLÄ VETEEN. Akkuyksiköt/ akut on kerättävä, kierrätettävä tai hävitettävä ympäristöystävällisellä tavalla. SUOJAA AKKUA KUUMUUDELTA, JATKUVALTA AURINGONPAISTEELTA JA TULELTA. Vaarana on, että akku voi räjähtää. LATAA AKKUYKSIKKÖ LÄMPÖTILA- ALUEELLA 0 C (32 F) - 40 C (104 F) 1. Käytä määriteltyä akkulaturia. Älä käytä määrittelemätöntä laturia akkuyksikön lataukseen. Lataus ei ole mahdollista määrittelemättömällä laturilla. Sellaisen laturin käyttö saattaa vaurioittaa akkuyksikköä ja aiheuttaa mahdollisesti tulipalon tai akkuyksikön epätavallisen kuumenemisen. 2. Akun latauksen varotoimet Tälle laturille käytetyn virtalähteen on oltava osoitetun luokituksen mukainen. Älä käytä tälle laturille muuntajia, kuten lisävahvistinta, tasavirtalähdettä tai moottorigeneraattoria. Kyseisten virtalähteiden käyttö voi vaurioittaa laturia tai aiheuttaa sen syttymisen tuleen liiallisen kuumenemisen vuoksi. Varmista, että akkuyksikkö ladataan hyvin tuuletetussa tilassa. Älä peitä akkuyksikköä tai laturia kankaalla tai muulla peitteellä akun lataamisen aikana. Muuten akkuyksikkö tai laturi voi haljeta tai syttyä tuleen.

3 Kun laturia ei käytetä, irrota virtapistoke pistorasiasta. Muuten saattaa aiheutua sähköisku tai tulipalo. Älä päästä vieraita aineita laturin tuuletusaukkoon tai akkuyksikön asennusporttiin. Muuten saattaa aiheutua sähköisku tai laitteiston vika. 3. Älä oikosulje akkuyksikön liitäntöjä. Akun oikosulku - esineillä kuten nauloilla - tai sen altistaminen sateelle tai vedelle saattaa aiheuttaa sen, että se alkaa savuta, syttyy tuleen tai aiheuttaa akkuyksikön halkeamisen. 4. Estä sähköiskut Älä kosketa laturin virtapistoketta märillä käsillä. Jos näin tehdään, seurauksena voi olla sähköisku. 5. Kiinnitä huomiota työpaikan ympäristöön. Tämä laturi on tarkoitettu sisäkäyttöön. Älä käytä laturia tai akkuyksikköä sateessa tai kosteassa tai märässä paikassa. Jos näin tehdään, seurauksena voi olla sähköisku tai laite saattaa alkaa savuta. Työpaikalla on oltava riittävä valaistus. Älä käytä laturia tai akkuyksikköä paikassa, jossa käytetään tai säilytetään helposti syttyviä nesteitä tai kaasuja. Jos näin tehdään, seurauksena voi olla räjähdys tai tulipalo. 6. Älä polta akkuyksikköä. Se voi räjähtää palaessaan ja/tai siitä voi vuotaa myrkyllisiä aineita. 7. Älä lataa paikassa, jossa säilytetään tai käytetään lakkoja, maalia, bentseeniä, tinneriä, helposti syttyviä kaasuja tai liimoja. Muuten seurauksena voi olla räjähdys tai tulipalo. 8. Älä: Lataa akkuyksikköä helposti syttyvien materiaalien päällä, kuten pahvilaatikot, pehmusteet, vinyyli, jne. Aseta akku 5 cm etäisyydelle seinästä latausta varten. Tuki latauksen aikana laturin tuuletusaukkoa (tuuletusikkuna), jos käytettävissä. Aseta metalleja tai helposti syttyviä esineitä tuuletusaukkoon. Lataa akkuyksikköä paikassa, jossa on nukkaa tai vastaavaa materiaalia. 9. Toimi seuraavasti, jos akkuyksiköstä vuotaa elektrolyyttiä. Älä koske siihen paljain käsin Voit menettää näkökykysi, jos elektrolyyttiä roiskuu silmiin. Älä hiero silmiäsi. Huuhdo silmät juoksevalla vedellä ja hakeudu välittömästi lääkärinhoitoon. Jos elektrolyytti pääsee kosketuksiin vartalon tai vaatteiden kanssa, seurauksena voi olla ihon tulehtuminen tai muita vammoja. Huuhdo se pois riittävällä vesimäärällä ja hakeudu sitten välittömästi lääkärinhoitoon. Lopeta akkuyksikön käyttö, jos tapahtuu vuotoja, ja pidä se poissa tulen ulottuvilta. Ota yhteys välittömästi jälleenmyyjään. 10. Älä käytä akkuyksikköä, kun sen käyttöikä on päättynyt. Tämä aiheuttaa toimintahäiriön työkalun päärungossa. Jos ladataan sellaista akkuyksikköä, jonka käyttöikä on päättynyt, tämä johtaa akkuyksikön toimintahäiriöön. 11. Älä koskaan käytä laturia tai akkuyksikköä, jossa siinä on havaittu mitään epätavallista. Lopeta laturin tai akkuyksikön käyttö välittömästi, jos siinä on havaittu mitään epätavallista. Jos siinä on havaittu mitään epätavallista, palauta se jälleenmyyjälle tarkastusta tai korjausta varten. Laturin tai akkuyksikön käyttö tässä tilassa voi aiheuttaa savuamista, akkuyksikön halkeamisen tai tulipalon. 12. Latausliitäntä on laturissa akkuyksikön asetuskohdassa. Älä päästä liitäntään vieraita aineita, kuten metalliesineitä tai vettä. 13. Älä käytä laturia muuhun kuin lataamiseen. 14. Pidä suojus paikallaan akkuyksikössä, kun sitä ei käytetä. 15. Pidä aina työpaikka siistinä. 16. Älä päästä lapsia työpaikalle. Älä anna kenenkään muiden kuin valtuutettujen työntekijöiden koskettaa laturia tai sen virtajohtoa. Älä päästä muita kuin valtuutettuja työntekijöitä työpaikalle. Jos yllä mainittua sääntöä ei noudateta, seurauksena voi olla henkilövahinkoja valtuuttamattomille työntekijöille.

4 17. Säilytä laturia ja akkuyksikköä asianmukaisesti silloin, kun niitä ei käytetä. Säilytä niitä kuivassa, turvallisessa ja lukitussa paikassa, johon lapset eivät pääse. Älä säilytä laturia ja akkuyksikköä paikassa, jossa ympäristön lämpötila voi ylittää 40 C (112 F) (esimerkiksi metallilaatikossa tai kesäaikana autossa). Jos näin tehdään, akkuyksikkö heikkenee ja se voi alkaa mahdollisesti savuta tai syttyä tuleen. 18. Ylläpidä laturia huolella. Tarkista laturin virtajohto vikojen varalta säännöllisesti. Jos se on vaurioitunut, ota yhteys jälleenmyyjään korjauksen järjestämiseksi. Jos käytössä on jatkojohto, tarkista se säännöllisesti, ja jos siinä on vikoja, vaihda se uuteen. 19. Älä käsittele laturin virtajohtoa kovakouraisesti. Älä pidä kiinni laturista tai kanna sitä sen virtajohdosta. Älä irrota laturia pistorasiasta vetämällä sen johdosta. Älä altista virtajohtoa korkeille lämpötiloille, öljylle tai teräville kulmille. Valitse käyttöpaikka siten, että virtajohdon päälle ei voi kävellä, sitä ei pystytä vetämään tai vaurioittamaan kovalla voimalla. Jos yllä mainittuja sääntöjä ei huomioida, seurauksena voi olla sähköisku tai oikosulun aiheuttama tulipalo. 20. Tarkista osat vaurioiden varalta. Älä käytä laturia, kun se on tahattomasti pudotettu ja vahingoittunut tai kun sen virtapistoke tai -johto on vahingoittunut. 21. Ota tarvittaessa yhteyttä MAX CO., LTD:n valtuutettuun jälleenmyyjään tai muuhun asiantuntijaan. Ladattavan työkalun, laturin tai akkuyksikön purkaminen, korjaus tai jälkiasennus on sallittua vain huoltohenkilöille. Muut henkilöt eivät saa yrittää tehdä yllä mainittuja toimia. Jos laturissa tai akkuyksikössä havaitaan epätavallista kuumuutta tai muita epätavallisuuksia, tarkistuta ja korjauta se. Tämä tuote on valmistettu soveltuvien turvallisuusmääräysten mukaisesti eikä jälkiasennus ole sallittua. Varmista, että korjaukseen, ylläpitoon tai säätöön käytetään vain aitoja osia. Anna korjaustyöt jälleenmyyjän tehtäviksi. Jos korjaukset suorittaa henkilö, jolla ei ole riittäviä tietoja tai taitoja, seurauksena voi olla, että tuote ei toimi tarkoitetun suorituskyvyn mukaisella tavalla. Tämä voi lisäksi aiheuttaa onnettomuuksia ja henkilövahinkoja. 22. Älä lataa tällä laturilla sellaisia akkuja, joita ei ole tarkoitettu ladattaviksi. 23. Tämä laturi ei ole tarkoitettu lasten tai vammaisten henkilöiden käytettäväksi ilman valvontaa. 24. Lapsia on pidettävä silmällä, jotta he eivät leiki laturin kanssa. Säilytä tämä käyttöohje huolellisesti. HUOMIO: USA Hankkimasi litiumioniakku on kierrätettävissä. Kun tämän akun käyttöikä on lopussa, sen hävittäminen tavallisen kotitalousjätteen mukana saattaa olla laitonta useiden osavaltioiden ja paikallisten lakien mukaan. Saat lisätietoja tämän akun kierrätyksestä soittamalla numeroon BATTERY. EUROOPPA Hankkimassasi tuotteessa on ladattava akkukenno. Akku on kierrätettävissä. Kun tämän akun käyttöikä on lopussa, sen hävittäminen tavallisen kotitalousjätteen mukana saattaa olla laitonta useiden maiden ja paikallisten lakien mukaan. Pyydä paikallisilta jätehuoltoviranomaisilta tarkemmat ohjeet siitä, kuinka akku tulee hävittää ja toimittaa kierrätykseen.

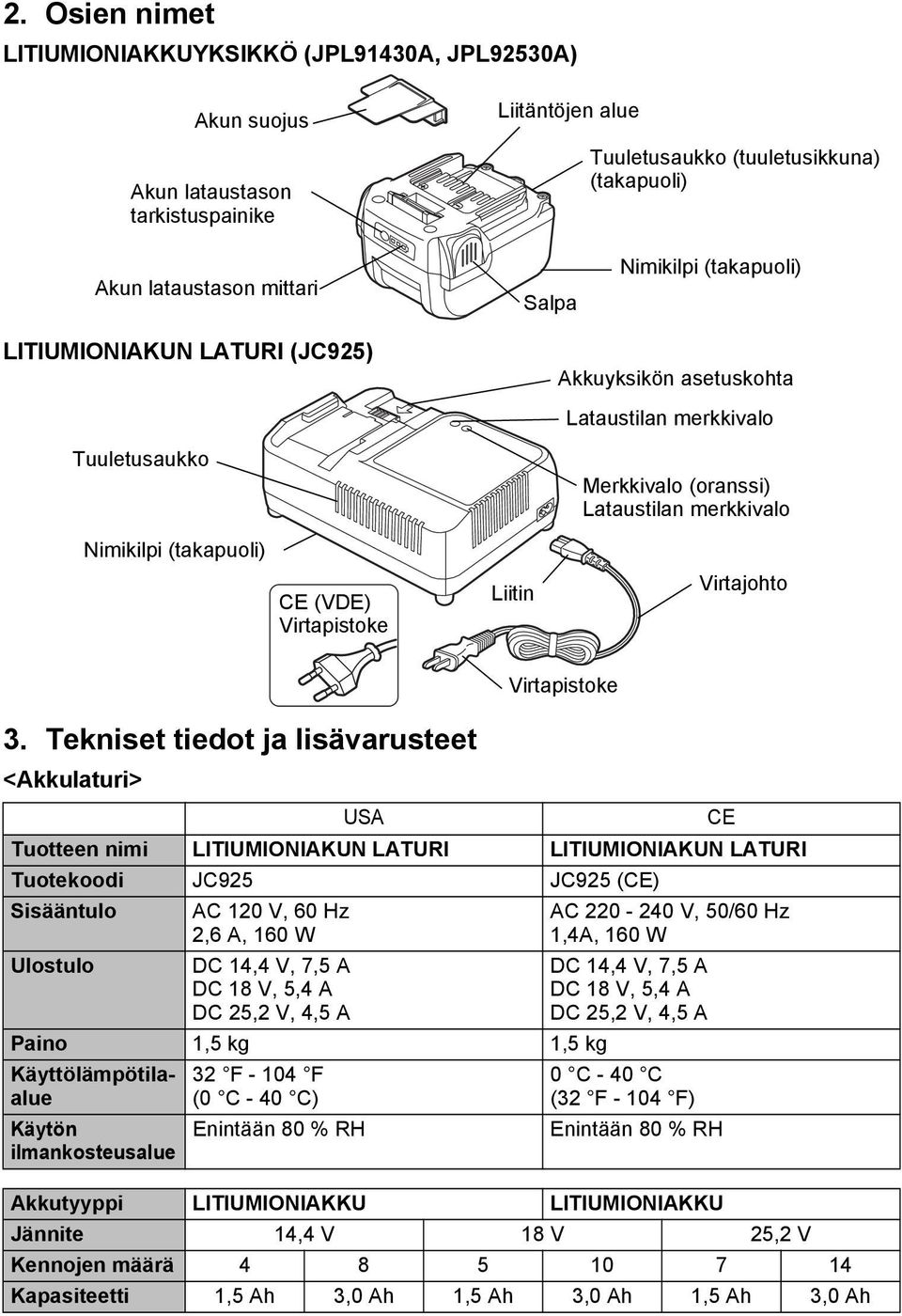

5 2. Osien nimet LITIUMIONIAKKUYKSIKKÖ (JPL91430A, JPL92530A) Akun suojus Akun lataustason tarkistuspainike Liitäntöjen alue Tuuletusaukko (tuuletusikkuna) (takapuoli) Akun lataustason mittari Salpa Nimikilpi (takapuoli) LITIUMIONIAKUN LATURI (JC925) Akkuyksikön asetuskohta Lataustilan merkkivalo Tuuletusaukko Nimikilpi (takapuoli) CE (VDE) Virtapistoke Liitin Merkkivalo (oranssi) Lataustilan merkkivalo Virtajohto 3. Tekniset tiedot ja lisävarusteet <Akkulaturi> USA Tuotteen nimi LITIUMIONIAKUN LATURI LITIUMIONIAKUN LATURI Tuotekoodi JC925 JC925 (CE) Sisääntulo Ulostulo AC 120 V, 60 Hz 2,6 A, 160 W DC 14,4 V, 7,5 A DC 18 V, 5,4 A DC 25,2 V, 4,5 A Paino 1,5 kg 1,5 kg Käyttölämpötilaalue Käytön ilmankosteusalue 32 F F (0 C - 40 C) Enintään 80 % RH Virtapistoke CE AC V, 50/60 Hz 1,4A, 160 W DC 14,4 V, 7,5 A DC 18 V, 5,4 A DC 25,2 V, 4,5 A 0 C - 40 C (32 F F) Enintään 80 % RH Akkutyyppi LITIUMIONIAKKU LITIUMIONIAKKU Jännite 14,4 V 18 V 25,2 V Kennojen määrä Kapasiteetti 1,5 Ah 3,0 Ah 1,5 Ah 3,0 Ah 1,5 Ah 3,0 Ah

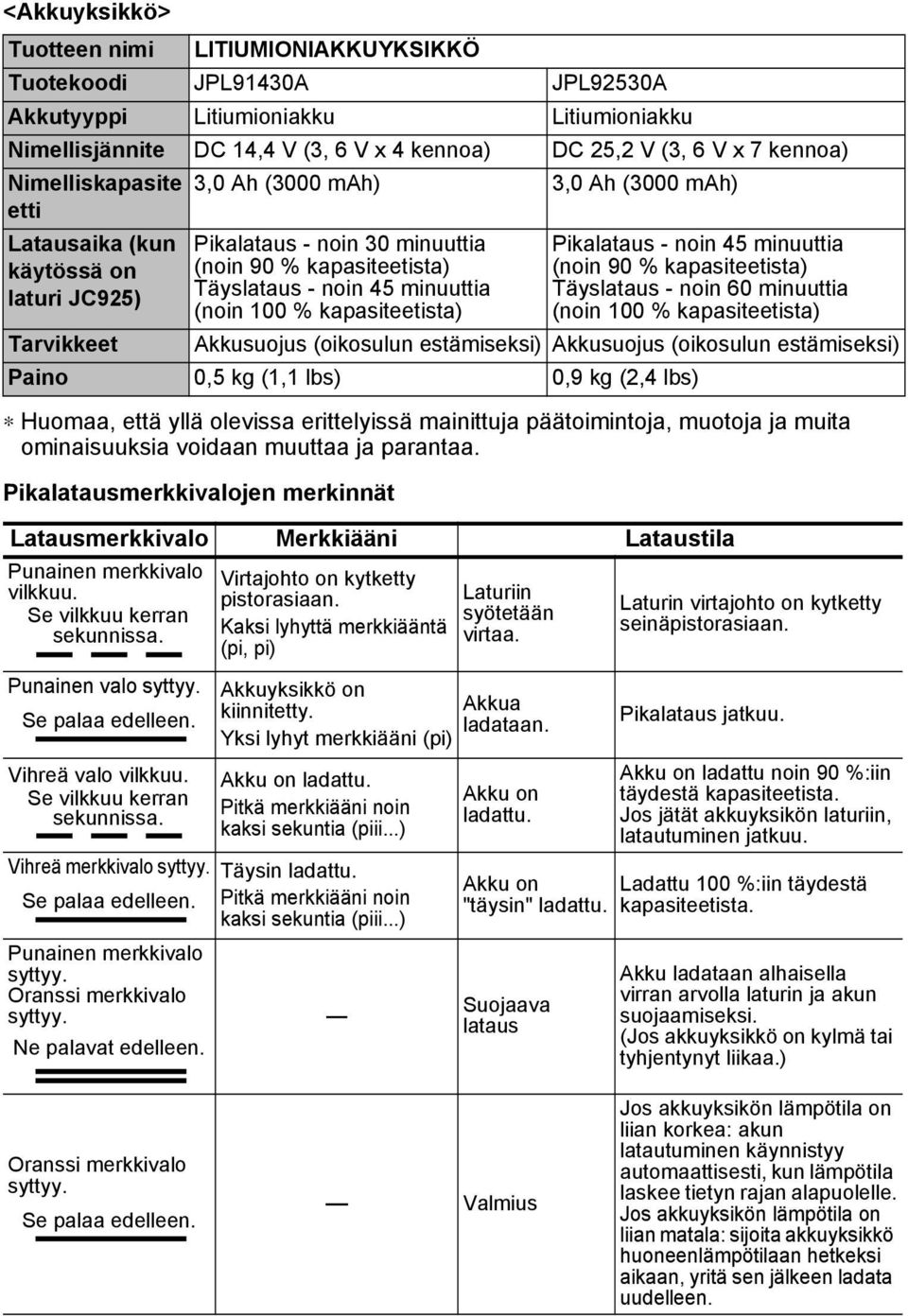

6 <Akkuyksikkö> Tuotteen nimi LITIUMIONIAKKUYKSIKKÖ Tuotekoodi JPL91430A JPL92530A Akkutyyppi Litiumioniakku Litiumioniakku Nimellisjännite DC 14,4 V (3, 6 V x 4 kennoa) DC 25,2 V (3, 6 V x 7 kennoa) Nimelliskapasite 3,0 Ah (3000 mah) 3,0 Ah (3000 mah) etti Latausaika (kun käytössä on laturi JC925) Pikalataus - noin 30 minuuttia (noin 90 % kapasiteetista) Täyslataus - noin 45 minuuttia (noin 100 % kapasiteetista) Huomaa, että yllä olevissa erittelyissä mainittuja päätoimintoja, muotoja ja muita ominaisuuksia voidaan muuttaa ja parantaa. Pikalatausmerkkivalojen merkinnät Pikalataus - noin 45 minuuttia (noin 90 % kapasiteetista) Täyslataus - noin 60 minuuttia (noin 100 % kapasiteetista) Tarvikkeet Akkusuojus (oikosulun estämiseksi) Akkusuojus (oikosulun estämiseksi) Paino 0,5 kg (1,1 lbs) 0,9 kg (2,4 lbs) Latausmerkkivalo Merkkiääni Lataustila Punainen merkkivalo Virtajohto on kytketty vilkkuu. pistorasiaan. Laturiin Laturin virtajohto on kytketty Se vilkkuu kerran syötetään Kaksi lyhyttä merkkiääntä seinäpistorasiaan. sekunnissa. virtaa. (pi, pi) Punainen valo syttyy. Se palaa edelleen. Vihreä valo vilkkuu. Se vilkkuu kerran sekunnissa. Akkuyksikkö on kiinnitetty. Akkua ladataan. Yksi lyhyt merkkiääni (pi) Akku on ladattu. Pitkä merkkiääni noin kaksi sekuntia (piii...) Vihreä merkkivalo syttyy. Täysin ladattu. Se palaa edelleen. Pitkä merkkiääni noin kaksi sekuntia (piii...) Punainen merkkivalo syttyy. Oranssi merkkivalo syttyy. Ne palavat edelleen. Akku on ladattu. Akku on "täysin" ladattu. Suojaava lataus Pikalataus jatkuu. Akku on ladattu noin 90 %:iin täydestä kapasiteetista. Jos jätät akkuyksikön laturiin, latautuminen jatkuu. Ladattu 100 %:iin täydestä kapasiteetista. Akku ladataan alhaisella virran arvolla laturin ja akun suojaamiseksi. (Jos akkuyksikkö on kylmä tai tyhjentynyt liikaa.) Oranssi merkkivalo syttyy. Se palaa edelleen. Valmius Jos akkuyksikön lämpötila on liian korkea: akun latautuminen käynnistyy automaattisesti, kun lämpötila laskee tietyn rajan alapuolelle. Jos akkuyksikön lämpötila on liian matala: sijoita akkuyksikkö huoneenlämpötilaan hetkeksi aikaan, yritä sen jälkeen ladata uudelleen.

7 Latausmerkkivalo Merkkiääni Lataustila Oranssi merkkivalo vilkkuu. Lataus ei mahdollista. Se vilkkuu nopeasti Lyhyitä toistuvia (0,1 sekuntia PÄÄLLÄ ja merkkiääniä noin 10 0,1 sekuntia POIS). sekunnin ajan (pi, pi, pi, pi,...) Lataus ei mahdollista. Akkua ei voi ladata. Akkuyksikön ura on likainen tai akkuyksikössä on vikaa. Kylmissä tiloissa (10 C (50 F) tai alempi) akkujen lataaminen kestää pidempään. 4. KÄYTTÖ Akkuyksikkö Laturi Kun oranssi valmiusmerkkivalo palaa Kun akkuyksikkö on kuuma (jatkuvan käytön tai suoralle auringonpaisteelle altistumisen jälkeen), laturi vaihtuu automaattisesti valmiustilaan akun suojaamiseksi. Oranssi valmiusmerkkivalo palaa, kunnes akun lämpötila laskee turvalliselle tasolle, minkä jälkeen akku latautuu automaattisesti. Lataa akkuyksikkö. 1 Oikosulun estävä akun suojus on poistettava akkuyksikön liitännästä. Kun asennat kerran käytettyä akkuyksikköä koneeseen, poista akkuyksikkö koneesta. 2 Työnnä akku laturin liitäntään siten, että se asettuu tukevasti perille saakka. 3 Lataus alkaa automaattisesti ja siitä ilmoitetaan punaisella latausmerkkivalolla. Kuuluu merkkiääni (pi). 4 Latausaika on noin 30 minuuttia (kapasiteetti 90 %). Tämä vaihtelee lämpötilan ja lähdejännitteen mukaan. 5 Kylmissä tiloissa (10 C (50 F) tai alempi) akkujen lataaminen kestää pidempään. Kun lataus tapahtuu kylmissä olosuhteissa, sekä punainen että oranssi latausvalo palaa. Kun akkuyksikön lämpötila on matala Kun akkuyksikön lämpötila on matala (alle 0 C (32 F)), lataus keskeytyy automaattisesti akun suojaamiseksi, kunnes lämpötila nousee, vaikka akku onkin laturissa. Jätä akkuyksikkö joksikin aikaa huoneenlämpötilaan ja lataa sitten uudelleen. Kun oranssi valmiusmerkkivalo vilkkuu Tämä ilmoittaa, että akkua ei voi ladata. Vedä laturi irti pistorasiasta ja tarkista latausliitännät. Jos niissä on likaa tai roskia, puhdista kuivalla ja pehmeällä kankaalla. Jos oranssi merkkivalo vilkkuu edelleen eivätkä liitännät olleet likaiset, saattaa vika olla akussa tai laturissa. Palauta jälleenmyyjälle huoltoa varten. Kun akkuyksikkö on ladattu noin 90 %:iin täydestä kapasiteetista, apulataustila tulee voimaan, mikä mahdollistaa akkuyksikön samanaikaisen käytön.

8 Tietoja akun lataustason ilmaisimesta (JPL91430A, JPL92530A) Akun lataustason tarkistuspainike Akun lataustason mittari 1 Voit tarkistaa akun tason (paitsi latauksen tai lataustyökalun käytön aikana) painamalla akun lataustason tarkistuspainiketta. 2 Akun lataustason mittari syttyy senhetkisen akun lataustason mukaan. 0 % noin 0-10 % noin % noin % noin % Akun lataustason ilmaisin Kaikki ilmaisimet POIS Yksi punainen ilmaisin vilkkuu Yksi punainen ilmaisin PÄÄLLÄ Kaksi punaista ilmaisinta PÄÄLLÄ Kolme punaista ilmaisinta PÄÄLLÄ Akkuyksikön ongelmat Toimita akku ja laturi jälleenmyyjällesi seuraavissa tapauksissa. Punainen latausmerkkivalo ei vilku, kun laturin pistoke kytketään pistorasiaan (kun akkuyksikkö ei ole laturissa). Punainen latausmerkkivalo ja oranssi valmiusmerkkivalo eivät kumpikaan pala tai vilku, kun akkuyksikkö on paikallaan laturissa. Palava oranssi valmiusmerkkivalo ei vaihdu palavaan punaiseen latausmerkkivaloon, vaikka aikaa on kulunut yksi tunti. (paitsi alhaisissa lämpötiloissa) Punainen latausmerkkivalo ei vaihdu jatkuvasti palavasta vilkkuvaksi valoksi, vaikka aikaa on kulunut 90 minuuttia. Vinkkejä akun käyttöiän maksimointiin Käytä kahta akkuyksikköä vuorotellen. Vaihtele vuorotellen kahden akun välillä pidentääksesi akun käyttöikää. Akkuyksikön käyttöikä Jos akkuyksikkö on ladattu asianmukaisesti (täyslataus), mutta se tyhjenee tavallista nopeammin. Akkuyksikkö on käyttöikänsä lopussa. Vaihda se uuteen.
