10. Painotetut graafit

Transkriptio

1 10. Painotetut graafit Esiintyy monesti sovelluksia, joita on kätevä esittää graafeina. Tällaisia ovat esim. tietoverkko tai maantieverkko. Näihin liittyy erinäisiä tekijöitä. Tietoverkkoja käytettäessä on monesti hyödyllistä tietää nopein tietoliikenneyhteys eri pisteiden välillä tämähän riippuu mm., mitä teknologiaa käyttäen yhteydet on rakennettu. Maantieverkossa merkitsevät konkreettiset etäisyydet. Näitä, kuten lukemattomia muitakin, voidaan esittää painotettuina graafeina (weighted graph), joista on lentoreittiesimerkki kuvassa Jokaiseen kaareen e = (u,v) liitetään painoarvo (tässä kokonaisluku) w(e). Tässä luvussa pohditaan painotettuihin graafeihin liittyviä lyhimmän polun ongelmaa ja minimivirittävien puiden ongelmaa Kuva Esimerkki painotetusta graafista, jossa solmut ovat lentokenttiä ja kaaret on painotettu niiden välisillä etäisyyksillä maileissa. 10. luku luku Lyhimmät polut Olkoon G = (V,E) painotettu graafi, missä V on solmujen joukko ja E kaarien joukko. Määritellään G:ssä polun P = ( (v 1, v 2 ), (v 2, v 3 ), (v 3, v 4 ),, (v k 1, v k )) pituus tai paino tai kustannus (length, weight, cost) polun kaarien painojen summana: k 1 = i+ i= 1 w( P) w(( v i, v 1)). Ahne menetelmä Esitetään ahne lähestymistapa yhden lähtösolmun lyhimmän polun (single source shortest path) ongelmaan, jossa etsitään lyhin polku lähtien aloitusolmusta v jokaiseen muuhun graafin solmuun. Esitettävä menetelmä on tavallaan painotetun graafin leveyshaku. Ahne menetelmä kasvattaa iteratiivisesti solmujen pilveä lähtien aloitussolmusta. Kullakin iteraatiolla valitaan seuraava pilven ulkopuolinen, lähin solmu, joka lisätään pilveen. Tätä toistetaan, kunnes kaikki solmut on lisätty, jolloin on olemassa polku aloitussolmusta kaikkiin muihin. Määritellään etäisyys (distance) d(v,u) graafin G solmusta v solmuun u näiden välisen lyhimmän polun pituutena edellyttäen, että sellainen polku on olemassa (jos ei ole, voidaan merkitä äärettömäksi). Yleensä painot ilmaistaan ei negatiivisina lukuina. Negatiivisiakin voidaan erikoismerkityksissä joskus soveltaa, mutta ne aiheuttavat omat rajoituksensa eikä tässä käsitellä niitä. 10. luku 509 Lähestymistapa perustuu ahneeseen (greedy method) algoritmien suunnittelumenetelmään. Se soveltuu yleisesti tilanteessa, jossa yritetään optimoida jotakin funktiota yli kohteiden kokoelman tässä funktio on lyhimmän polun etäisyys. Perusajatuksena on lisätä yksi kerrallaan valiten se niin, että saadaan funktion optimiarvoa. 10. luku 510

2 Yhden lähtösolmun lyhimmän polun ongelman tapauksessa ahne menetelmä tuottaa täysin oikein (optimiarvon antavan) toimivan algoritmin, nk. Dijkstran algoritmin (Dijkstra s algorithm). Sovellettaessa ahnetta menetelmää johonkin toiseen ongelmaan se ei välttämättä anna optimaalista tulosta, vaan lähes parhaan. Tällainen on mm. kauppamatkustajan ongelma (travelling salesman problem), jossa etsitään lyhintä polkua, kun pitää käydä kaikki graafin solmut tarkalleen kerran. Dijkstran algoritmin toteutus Käytetään eräässä mielessä etäisyysfunktion approksimaatiota, josta lopulta päästään todelliseen etäisyyteen. Määritellään jokaiselle V:n solmulle u D[u] approksimoiduksi etäisyydeksi solmusta v. D[u] käsittää kulloinkin parhaimman löydetyn polun eli kyseisellä hetkellä lyhimmän. Aluksi jokaiselle solmulle u v määritellään D[v] = 0 ja D[u] = +. Määritellään solmujen joukko C, pilvi, aluksi tyhjäksi. Ensimmäisenä iteraationa asetetaan aloitussolmu v joukkoon C. Seuraavilla iteraatioilla valitaan pienin D[u], kun u ei ole vielä joukossa, ja siirretään u joukkoon C. Tämän yhteydessä päivitetään kaikkien sellaisten solmujen z etäisyydet, jotka solmut ovat u:n vierekkäisiä ja eivät ole vielä joukossa C. Tämä kuvaa sitä, että voi olla uusi lyhyempi polku solmuun z kuin tähän asti tunnettu lyhin. Tämä päivitysoperaatio on relaksaatio (relaxation), sillä se tarkastaa, voidaanko vanhaa estimaattia parantaa lähemmäksi todellista arvoaan (minimietäisyyttä). Kaaren relaksaatio operaatio on nyt: if D[u] + w((u,z)) < D[z] then D[z] D[u] + w((u,z)) Pseudokoodi Dijkstran algoritmia varten on koodina 10.1., ja sitä havainnollistetaan kuvassa luku luku 512 Algorithm ShortestPath(G,v): Input: Painotettu graafi G ja tästä aloitussolmu v. Output: Jokaiselle solmulle u arvo D[u], missä D[u] on lyhimmän polun pituus solmusta v solmuun u graafissa. alustetaan arvot D[v] = 0 ja D[u] = + jokaiselle solmulle u v olkoon Q prioriteettijono, joka käsittää kaikki graafin G solmut ja jossa avaimina ovat arvot D while Q do {valitaan u pilveen C} u Q.removeMinElement() for jokaiselle u:n vierekkäiselle solmulle z prioriteettijonosta Q do {suoritetaan relaksaatio operaatio kaarelle (u,z)} if D[u] + w((u,z)) < D[z] then D[z] D[u] + w((u,z)) vaihdetaan z:n avainarvo Q:sta uudeksi arvoksi D[z] return jokaisen solmun u arvo D[u] Koodi (alku) Dijkstran algoritmin pseudokoodi. Prioriteettijonossa Q ovat ne solmut, jotka eivät ole vielä pilvessä C. Koodi (loppu) Dijkstran algoritmin pseudokoodi. Prioriteettijonossa Q ovat ne solmut, jotka eivät ole vielä pilvessä C. 10. luku luku 514

3 Kuva (alku) Dijkstran algoritmin suoritus. Solmun viereinen arvo on D[v] (suorakaiteessa). (a) Kuva (jatkoa) Löydetty lyhin polku on piirretty paksulla nuolella. Pilven ulkopuoliset, viereiset solmut osoitetaan paksulla kaarella, kun näille on löydetty nykyinen (paras) kaari. (b) 10. luku luku (c) (d) 328 Kuva (jatkoa) Kuva (jatkoa) 10. luku luku 518

4 (e) (f) 328 Kuva (jatkoa) Kuva (jatkoa) 10. luku luku (g) (h) 328 Kuva (jatkoa) Kuva (jatkoa) 10. luku luku 522

5 (i) (j) 328 Kuva (jatkoa) Kuva (loppu) 10. luku luku 524 Miksi Dijkstran algoritmi toimii halutulla tavalla? Perusteena on se, että solmuun u liitetty arvo D[u] päivitetään asianmukaisesti ja valittaessa juuri solmu u pilveen C mukaan se poistetaan samalla prioriteettijonosta Q. Seuraava lause, jonka perustelu sivuutetaan, kiteyttää olennaisimman. Lause Otettaessa solmu u mukaan pilveen C arvo D[u] on yhtä suuri kuin d(v,u), lyhin polku solmusta v solmuun u. Tämä pitää paikkansa jokaiselle graafin G solmulle u. Dijkstran algoritmi kuvattiin melko abstraktilla tasolla. Täten sen suoritusaika riippuu määrätyn yksityiskohdan, prioriteettijono, toteutuksesta. Graafi G on mielekästä toteuttaa vierekkyyslistana, koska tällöin päästään nopeasti vierekkäisiin solmuihin (suoraan suhteessa näiden määrään) relaksaatio operaation aikana. Dijkstran algoritmin suoritusaikojen käsittely on hieman pitkällinen, joten todetaan vain yhteenvedonomaisesti seuraavat seikat. Jos prioriteettijono toteutetaan eräin erikoisominaisuuksin (ei selosteta tällä kurssilla) varustettuna kekona (heap), saadaan pahimman tapauksen suoritusajaksi O((n + m) log n), missä n on solmujen ja m kaarien määrä. Tulos voidaan esittää pelkästään solmujen määrän n funktiona muodossa O(n 2 log n). Toteutettaessa prioriteettijono järjestämättömänä sekvenssinä eräät sen operaatiot mahdollistavat niiden nopean käytön, jolloin suoritusaika on O(n 2 + m). Tämä voidaan muokata muotoon O(n 2 ). Huolimatta näistä tuloksista keko on monesti parempi, jos kaarien lukumäärä verrattuna solmujen määrään ei ole suuri. Myös keskimääräisen suoritusajan tilanteessa keko on monesti käytännössä parempi. 10. luku luku 526

6 10.2. Minimivirittävät puut Olkoon esimerkkinä rakennuksen tietokoneiden yhdistäminen kaapelein käyttäen kaapelia minimimäärän. Tätä voidaan mallintaa painotetun graafin ongelmana laatimalla graafi G, jossa jokainen solmu vastaa tietokonetta ja määrätään paino w((v,u)) kaarelle (v,u). Paino vastaa tarvittua kaapelia yhdistämään solmu v solmuun u. Nyt ei ole kysymys lyhimmän polun laskemisesta jostakin tietystä solmusta lähtien, vaan halutaan muodostaa puu T, joka sisältää kaikki G:n solmut ja jolla on pienin painojen summa w( T ) = w(( v, u)) ( v, u) T kaikkien mahdollisten tällaisten puiden joukosta. Esitetään kaksi ahnetta algoritmia minimivirittävän puun klassista ongelmaa varten. Ennen näitä tarkastellaan kuitenkin oheista lausetta ja siihen liittyvää kuvaa Lause Olkoon G = (V, E) painotettu yhdistetty graafi. Olkoot V 1 ja V 2 kaksi erillistä, ei tyhjää joukkoa sekä lisäksi V =V 1 V 2. Olkoon vielä eg:n kaari, kun tämä on yksi sellaisista, joiden toinen pää on joukossa V 1 ja toinen joukossa V 2. Silloin on minimivirittävä puu T, jolla on e yhtenä kaaristaan ( siltakaari ). Puu, joka käsittää kaikki G:n solmut, on virittävä puu (spanning tree), kuten aiemmin on mainittu. Pienimmän painojen summan käsittävä virittävä puu on minimivirittävä puu (minimum spanning tree, MST) 10. luku 527 Perustelu sivuutetaan. 10. luku 528 Kruskalin algoritmi e minimipainoinen siltakaari Edellistä lausetta käytetään perustana minimivirittävän puun muodostamisessa. Kruskalin algoritmissa sellainen muodostetaan klustereista eli rypäistä. Aluksi kukin solmu muodostaa oman erillisen klusterinsa. Algoritmi käy kaaret läpi kasvavassa painojärjestyksessä. Jos kaari e yhdistää kaksi erillistä klusteria, e lisätään minimivirittävää puuta muodostavaan kaarien joukkoon ja kyseiset klusterit yhdistetään e:llä yhdeksi klusteriksi. Jos toisaalta e yhdistää kaksi jo samassa klusterissa olevaa solmua, e hylätään. Kun kaaria on lisätty tarpeeksi, jotta minimivirittävä puu on syntynyt, algoritmin suoritus päättyy. Kruskalin algoritmi on koodina Kuva esittää algoritmin toimintaa. Kuva Askel minimivirittävän puun muodostamisesta. 10. luku luku 530

7 Algorithm Kruskal(G): Input: yhdistetty painotettu graafi G, jossa on n solmua ja m kaarta Output: graafin G minimivirittävä puu T for jokaiselle G:n solmulle v do määritellään klusteri C(v) {v} alustetaan prioriteettijono Q käsittämään kaikki G:n kaaret käyttäen painoja avaimina T {lopuksi T sisältää minimivirittävän puun kaaret} while Q do poistetaan Q:sta kaari (v,u), jonka paino on pienin olkoon C(v) solmun v sisältävä klusteri ja olkoon C(u) solmun u sisältävä klusteri if C(v) C(u) then lisätään kaari (v,u) puuhun T yhdistetään C(v) ja C(u) yhdeksi klusteriksi eli näiden unioniksi return puu T (a) 849 Kuva (alku) Kruskalin algoritmin toiminnasta esimerkki: (a) alkutilanteen klusterit on merkitty taustavärillä. Koodi Kruskalin algoritmi. 10. luku luku 532 (b) (c) Puuhun käytetty kaari on merkitty vahvennettuna. 10. luku luku 534

8 (d) (e) 10. luku luku 536 (f) (g) Hylätyt kaaret esitetään katkoviivoina. 10. luku luku 538

9 (h) (i) 10. luku luku 540 (j) (k) 10. luku luku 542

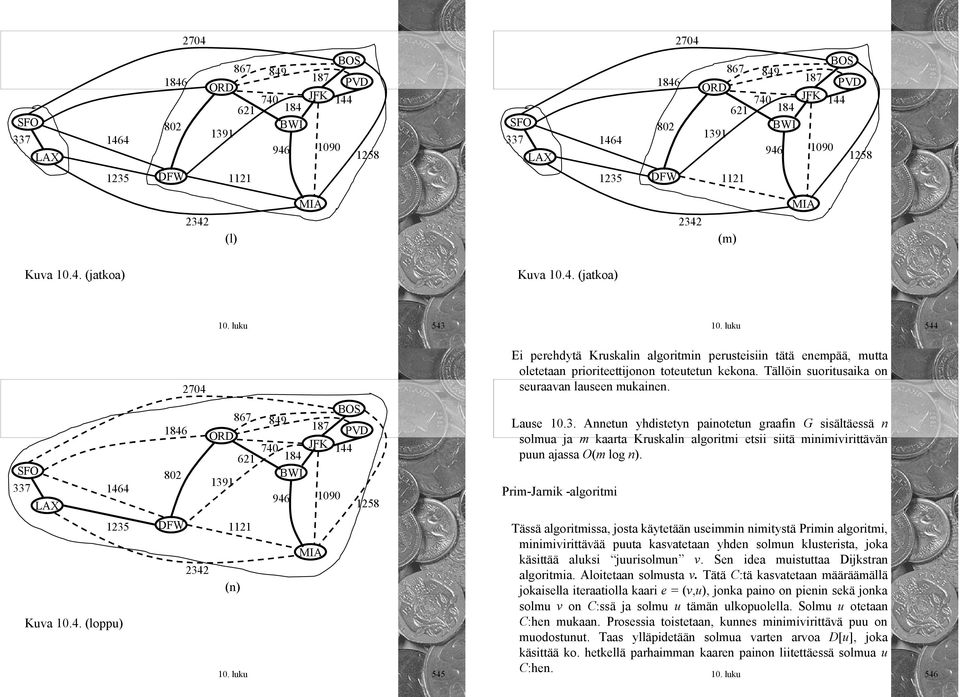

10 (l) (m) 10. luku luku 544 Kuva (loppu) (n) 10. luku 545 Ei perehdytä Kruskalin algoritmin perusteisiin tätä enempää, mutta oletetaan prioriteettijonon toteutetun kekona. Tällöin suoritusaika on seuraavan lauseen mukainen. Lause Annetun yhdistetyn painotetun graafin G sisältäessä n solmua ja m kaarta Kruskalin algoritmi etsii siitä minimivirittävän puun ajassa O(m log n). Prim Jarnik algoritmi Tässä algoritmissa, josta käytetään useimmin nimitystä Primin algoritmi, minimivirittävää puuta kasvatetaan yhden solmun klusterista, joka käsittää aluksi juurisolmun v. Sen idea muistuttaa Dijkstran algoritmia. Aloitetaan solmusta v. Tätä C:tä kasvatetaan määräämällä jokaisella iteraatiolla kaari e = (v,u), jonka paino on pienin sekä jonka solmu v on C:ssä ja solmu u tämän ulkopuolella. Solmu u otetaan C:hen mukaan. Prosessia toistetaan, kunnes minimivirittävä puu on muodostunut. Taas ylläpidetään solmua varten arvoa D[u], joka käsittää ko. hetkellä parhaimman kaaren painon liitettäessä solmua u C:hen. 10. luku 546

11 Algoritmi esitetään pseudokoodina (koodi 10.3) ja toiminta kuvana Algorithm PrimJarnik(G): Input: painotettu yhdistetty graafi G, jossa on n solmua ja m kaarta Output: G:n minimivirittävä puu T Otetaan jokin solmu vg:stä D[v] 0 for jokaiselle solmulle u v do D[u] + alustetaan T alustetaan prioriteettijono Q, jonka avaimet ovat D:n arvot ja alkiot solmu kaari parit lisätään pari (v, ) Q:hun prioriteetilla D[v] while Q do (u,e) Q.removeMinElement() lisätään solmu u ja kaari e puuhun T for jokaiselle solmun u vierekkäiselle solmulle z, joka on Q:ssa do {suoritetaan relaksaatio operaatio kaarelle (u,z)} if w((u,z)) < D[z] then D[z] w((u,z)) vaihdetaan z:aan liittyvä kaari Q:sta kaareksi (u,z) return puu T Koodi (loppu) Prim Jarnik algoritmi minimivirittävän puun etsimiseksi. Koodi (alku) Prim Jarnik algoritmi minimivirittävän puun etsimiseksi. 10. luku luku (a) (b) Kuva (alku) Prim Jarnik algoritmin toiminnasta esimerkki. 10. luku luku 550

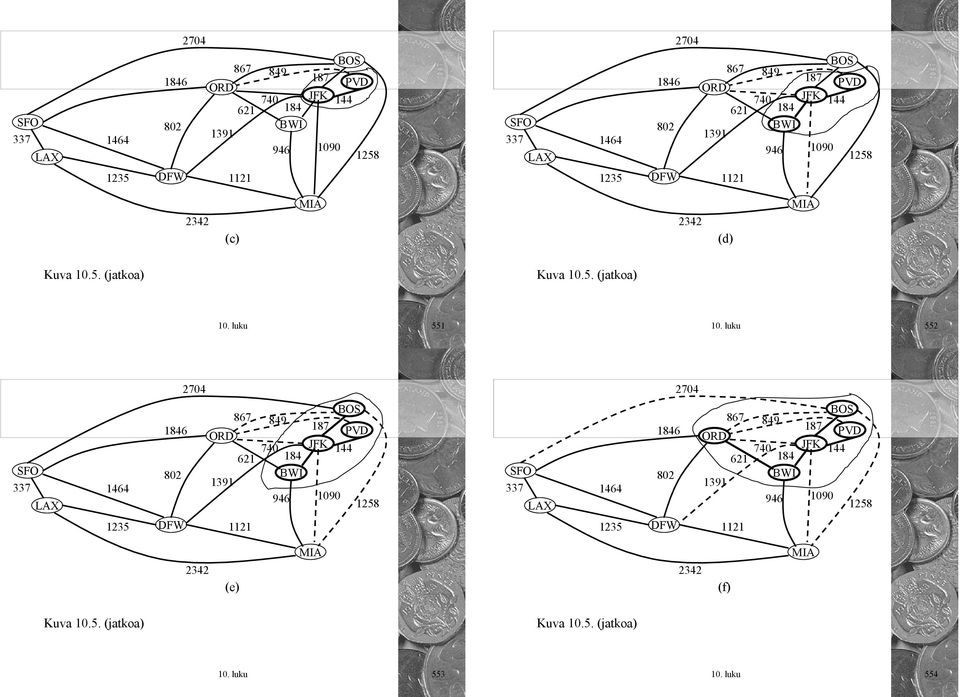

12 (c) (d) 10. luku luku 552 (e) (f) 10. luku luku 554

13 (g) (h) 10. luku luku 556 (i) (j) Kuva (loppu) 10. luku luku 558

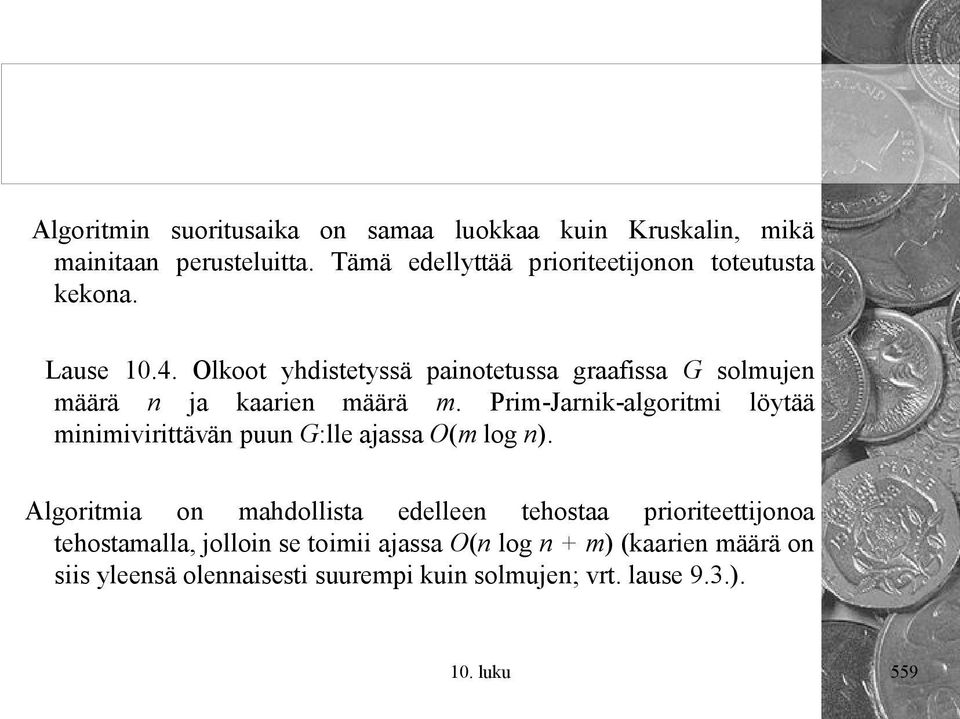

14 Algoritmin suoritusaika on samaa luokkaa kuin Kruskalin, mikä mainitaan perusteluitta. Tämä edellyttää prioriteetijonon toteutusta kekona. Lause Olkoot yhdistetyssä painotetussa graafissa G solmujen määrä n ja kaarien määrä m. Prim Jarnik algoritmi löytää minimivirittävän puun G:lle ajassa O(m log n). Algoritmia on mahdollista edelleen tehostaa prioriteettijonoa tehostamalla, jolloin se toimii ajassa O(n log n + m) (kaarien määrä on siis yleensä olennaisesti suurempi kuin solmujen; vrt. lause 9.3.). 10. luku 559
