1 Suuren pussin tyhjentäjä Käsikirja - Finnish - Julkaistu 11/18 - Käännös alkuperäisestä - Tämän asiakirjan sisältöä saatetaan muuttaa ilman eri ilmoitusta. Tarkista uusin versio osoitteesta NORDSON DEUTSCHLAND GMBH GERMANY

2 2

3 Sisältö Komponenttien yleiskuvaus... 4 Jakso 1 Turvaohjeet... 5 Maadoitus... 7 Jäännösvaarat / -riskit... 8 Jakso 2 Käyttötarkoitus... 9 Mekaaniset käyttöohjeet... 9 Jakso 3 DEMAG-nostin Poikkipalkki SUURET PUSSIT TTB 1,0/ Pulverin tyhjennyssuppilo Pulverin tyhjennyssuppilo - Osat Jakso 4 Ylläpito Ehkäisevä huolto Vianetsintä Jakso 5 Ohjauspaneeli Ohjauspaneelin laitteiden toiminnot Jakso 6 Pussin vaihtotoiminto - Yksi asema Jakso 7 Tekninen erittely

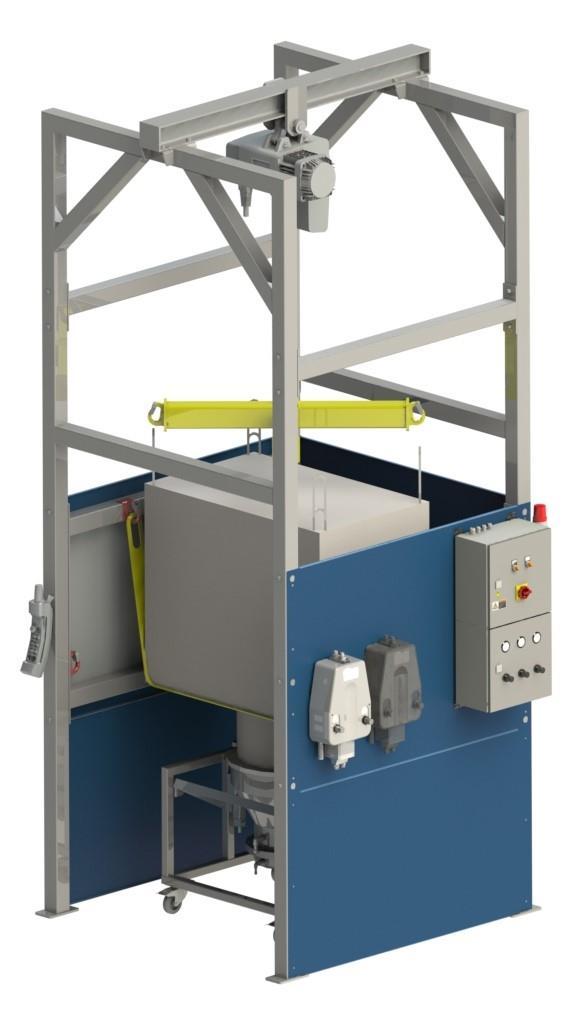

4 Komponenttien yleiskuvaus Kuva 1 - Pääkomponenttien tunnistus 1 Vaakakenno 5 Tyhjennyssuppilo 9 Suurtehoinen HDLV pulverin siirtopumppu 2 Hihnan turvakoukut 6 Sähkönostin 10 Valinnainen lisäpumppu 3 Turvahihnat 7 Poikkipalkki 4 Nostimen riippuohjain 8 Ohjauspaneeli Huomaa: Katso lisätietoja teknisestä käyttöohjeesta kohdasta 9 - Suurtehoinen HDLV pulverin siirtopumppu. Vakio suuren pussin tyhjentäjä kuvattu valinnaisella HDLVsiirtopumpulla 4

5 Jakso 1 Turvaohjeet Johdanto Lue nämä turvaohjeet ja noudata niitä. Tehtävä- ja laitekohtaiset varoitukset ja ohjeet sisältyvät laitteen asiakirjoihin soveltuvin osin. Varmista, että kaikki laitteistoon liittyvät asiakirjat, nämä ohjeet mukaanlukien, ovat kaikkien laitteistoa käyttävien tai huoltavien henkilöiden käytettävissä. Ammattitaitoinen henkilöstö Laitteen omistajat ovat vastuussa siitä, että Nordson-laitteen asennuksesta, käytöstä ja huollosta vastaa vain ammattitaitoinen henkilöstö. Ammattitaitoinen henkilöstö tarkoittaa työntekijöitä ja urakoitsijoita, jotka on koulutettu suorittamaan heille annetut tehtävät turvallisesti. He tuntevat kaikki oleelliset turvallisuussäännöt ja -määräykset ja ovat fyysisesti kykeneviä suorittamaan heille annetut tehtävät. Käyttötarkoitus Nordsonin laitteiston käyttö muilla kuin laitteiston mukana toimitettavissa asiakirjoissa kuvatuilla tavoilla voi johtaa henkilö- tai omaisuusvahinkoihin. Joitakin esimerkkejä käyttötarkoituksen vastaisesta käytöstä: yhteensopimattomien materiaalien käyttö luvattomien muutosten tekeminen turvasuojusten tai -lukitusten poistaminen tai ohittaminen yhteensopimattomien tai vahingoittuneiden osien käyttö ei-hyväksyttyjen lisälaitteiden käyttö laitteiston käyttö yli maksiminimellisarvojen Ohjeet ja hyväksynnät Varmista, että kaikki laitteet on luokiteltu ja hyväksytty ympäristöön, jossa niitä käytetään. Kaikki Nordson-laitteelle saadut hyväksynnät mitätöidään mikäli ohjeita koskien asennusta, käyttöä ja huoltoa ei noudateta. Laiteasennusten kaikkien vaiheiden tulee noudattaa kaikkia liittovaltion, valtion ja paikallisia sääntöjä. Henkilöturvallisuus Noudata näitä ohjeita loukkaantumisten estämiseksi. Älä käytä tai huolla laitteistoa, jos olet epäpätevä. Älä käytä laitetta mikäli käsikaiteet, ovet tai kannet ovat vahingoittuneet tai automaattilukitukset eivät toimi kunnolla. Älä ohita tai poista käytöstä mitään turvalaitteita. Pidä liikkuvat laitteet poissa. Ennen minkään liikkuvan laitteen säätämistä tai huoltamista sammuta virransyöttö ja odota, kunnes laitteisto on pysähtynyt kokonaan. Lukitse virta ja kiinnitä laite estääksesi odottamattoman liikkumisen. Vapauta (laske pois) hydraulinen ja pneumaattinen paine ennen paineistettujen järjestelmien tai komponenttien säätämistä tai huoltamista. Kytke irti, lukitse ja merkitse kytkimet ennen sähkölaitteiden huoltamista. Hanki ja lue kaikkien käytettävien materiaalien käyttöturvallisuustiedotteet (SDS). Noudata ohjeita, jotka valmistaja on antanut materiaalien turvalliseen käsittelyyn ja käyttöön liittyen, ja käytä suositusten mukaisia henkilökohtaisia suojalaitteita. Estääksesi vahingon ole tietoinen vähemmän todennäköisistä vaaroista työpaikalla, joita ei voida kaikkia poistaa kuten kuumat pinnat, terävät kulmat, jännitettä johtavat sähkövirtapiirit ja liikkuvat osat, joita ei voida koteloida tai muuten suojata käytännön syistä johtuen. Käyttäjän tulee puhdistaa suuren pussin tyhjentäjän aseman ympäröivät pinnat säännöllisesti, etenkin pussin vaihdon jälkeen. 5

6 Paloturvallisuus Tulipalon tai räjähdyksen välttämiseksi noudata näitä ohjeita. Älä tupakoi, hitsaa, hio tai käytä avotulta paikoissa, joissa käytetään tai säilytetään herkästi syttyviä materiaaleja. Huolehdi riittävästä ilmanvaihdosta estääksesi haihtuvien materiaalien ja höyryjen vaaralliset pitoisuudet. Viittaus paikallisiin sääntöihin tai käyttöturvallisuusohjeeseen koskien ohjeistusta. Älä irrota jännitteisiä virtapiirejä työskennellessäsi tulenarkojen materiaalien kanssa. Katkaise ensin virta erotuskytkimellä estääksesi kipinöinnin. Ota selvää missä hätäpysäytyspainikkeet, sulkuventtiilit ja palonsammuttimet sijaitsevat. Mikäli ruiskutuskaapissa syttyy tulipalo, sulje ruiskutusjärjestelmä ja poistoimurit välittömästi. Puhdista, huolla, testaa ja korjaa laitteisto laitteistodokumentaatiossa annettujen ohjeiden mukaisesti. Käytä ainoastaan varaosia, jotka on suunniteltu käytettäväksi alkuperäisen laitteiston kanssa. Ota yhteyttä Nordson-edustajaan saadaksesi tietoa ja neuvoja osiin liittyen. Melutaso Älä koskaan oleskele koneen käyttöalueella, sen ollessa käytössä. Huomioi tarkasti huolto- ja puhdistusohjeet ja työturvallisuussuositukset. Koneen käyttäjä on vastuussa työturvallisuudesta ja konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Työnantajan on varmistettava, että kaikki koneen käyttäjät ovat lukeneet käyttö- ja huolto-ohjeet huolellisesti. Tilapäisille käyttäjille on myös annettava ohjeet koneen oikeasta käytöstä, huomioimalla erityisesti koneessa olevat turvalaitteet ja niiden toiminnan. VAROITUS: Viallisen sähkölaitteen käyttö on vaarallista ja voi aiheuttaa tappavan sähköiskun, tulipalon tai räjähdyksen. Tarkasta resistanssi osana määräaikaishuoltoohjelmaa. Mikäli saat edes pienen sähköiskun tai havaitset staattista kipinöintiä tai valokaaren, sammuta kaikki sähköiset tai sähköstaattiset laitteet välittömästi. Älä käynnistä laitetta uudelleen ennen kuin ongelma on tunnistettu ja korjattu. SUUREN PUSSIN TYHJENTÄJÄN käyttö tuottaa vähintään (<80dB) melutason, kuulosuojaimia on siksi käytettävä. Kun täysi suuri pussi asetetaan SUUREN PUSSIN TYHJENTÄJÄÄN varmista, että kaikki suuren pussin silmukat on kiinnitetty poikkipalkin koukkuihin ja että kaikki turvahihnojen silmukat on kiinnitetty turvakoukkuihin alustassa, ennen tyhjennyssuppilon asettamista. Varmista aina, että suuren pussin suu on kiinnitetty kunnolla, ennen sen avaamista. VAROITUS: Laitteen käyttäjän tulee huomioida kaikki mahdolliset ääni tai visuaaliset muutokset. Jos epätavallisia laitteen toimintoja havaitaan, on laite pysäytettävä välittömästi hätäpysäytyspainikkeella ja SUUREN PUSSIN TYHJENTÄJÄN vastaavalle henkilölle ilmoitettava tästä. 6

7 Maadoitus VAROITUS: Viallisen sähköstaattisen laitteen käyttö on vaarallista ja voi aiheuttaa tappavan sähköiskun, tulipalon tai räjähdyksen. Muodosta resistanssin tarkistuksesta osa määräaikaista ylläpito-ohjelmaa. Mikäli saat edes pienen sähköiskun tai havaitset staattista kipinöintiä tai valokaaren, sammuta kaikki sähköiset tai sähköstaattiset laitteet välittömästi. Älä käynnistä laitetta uudelleen ennen kuin ongelma on tunnistettu ja korjattu. Kaikkien ruiskutusalueilla olevien sähköä johtavien esineiden tulee olla sähköisesti kytkettyjä maahan korkeintaan 1 megaohmin vastuksella mitattuna mittalaitteella, joka johtaa vähintään 500 volttia arvioitavana olevaan virtapiiriin. Maadoitettava laite sisältää, mutta ei rajoitu ruiskutusalueen lattiaan, työskentelytasoihin, säiliöihin, valokennotukiin ja ulospuhallussuuttimiin. Ruiskutusalueella työskentelevän henkilöstön tulee olla maadoitettu. Ihmiskehon varaus muodostaa syttymispotentiaalin. Henkilöstö, joka seisoo maalatulla pinnalla, kuten työskentelytasolla tai käyttää johtamattomia kenkiä, ei ole maadoitettu. Henkilöstön tulee käyttää kenkiä, joissa on johtavat pohjat tai käyttää maadoitushihnaa työskenneltäessä sähköstaattisen laitteen parissa tai sen ympäristössä. Käyttäjien tulee ylläpitää ihon ja kahvan välistä kosketusta käden ja pistoolin kahvan välillä estämään sähköiskut käsikäyttöisiä sähköstaattisia ruiskutuspistooleja käytettäessä. Mikäli on käytettävä käsineitä leikkaa kämmenosa tai sormiosat pois, käytä sähköä johtavia käsineitä tai maadoitushihnaa, joka on kytketty pistoolin kahvaan tai muuhun luotettavaan maapotentiaaliin. Sammuta sähköstaattiset virransyötöt ja maadoita pistoolin elektrodit ennen säätöjen suorittamista tai jauheenruiskutuspistoolien puhdistamista. Kytke kaikki irrotetut laitteet, maadoituskaapelit ja johtimet laitteen huollon jälkeen. Toimenpiteet vikatilanteessa Jos järjestelmässä tai jossain järjestelmän laitteessa on toimintahäiriö, sammuta järjestelmä välittömästi ja toimi seuraavasti: Katkaise ja lukitse sähkönsyöttö. Sulje pneumaattiset sulkuventtiilit ja vapauta paineet. Selvitä toimintahäiriön syy ja korjaa se ennen laitteen käynnistämistä uudelleen. 7

8 Käyttäjää koskevat vaatimukset Laitetta saa käyttää ja huoltaa vain määritetyt henkilöt, jotka tuntemuksensa ja käyttökokemuksensa perusteella, voivat varmistaa sopivan käytön ja jotka ovat saaneet koulutuksen laitteen käytöstä mahdollisesti aiheutuvista vaaroista. Jäännösvaarat / -riskit Kaikista varotoimenpiteistä huolimatta, olemassa on jäännösriskien vaara! Liikkuvien osien aiheuttama vaara Murtuvien paineilmaputkien aiheuttama vaara Pölyn/pulverin hengittämisestä syntyvät allergiat ja ärsytykset Paineilmalaitteiden käytöstä aiheutuvat vaarat Sähkölaitteiden käytöstä aiheutuvat vaarat Sähköstaattisten purkauksien aiheuttamat refleksitoiminnot Maassa olevan pulveriaineen aiheuttamat vaarat (liukastuminen) Käyttäjän tulee puhdistaa suuren pussin tyhjentäjän aseman ympäröivät pinnat säännöllisesti, etenkin pussin vaihdon jälkeen. Putoavan/kaatuvan suuren pussin alle jääminen Hävittäminen Hävitä laite ja käytössä ja huollossa käytetyt materiaalit paikallisten määräysten mukaisesti. 8

9 Jakso 2 Käyttötarkoitus SUUREN PUSSIN TYHJENTÄJÄÄ saa käyttää vain tarkoituksenmukaisella tavalla, noudattamalla kaikkia tarjouksen tilaustietoja ja tilausvahvistusemme tietoja. SUUREN PUSSIN TYHJENTÄJÄN tarkoituksenmukainen käyttö on suurten pussien käsittely 4 nostosilmukalla, jonka kokonaispaino on 1000 kg ja pulverimateriaalin tyhjentäminen näistä suurista pusseista. Tarkoituksenmukainen käyttö sisältää myös laitteen valmistajan tai toimittajan käyttö- ja huolto-ohjeiden noudattamisen (/käyttöohje) sekä mahdollisten toimintahäiriöiden ennakointi. Kaikkea muuta käyttöä pidetään tarkoituksenvastaisena. Tarkoituksenvastaisesta käytöstä johtuvat vauriot eivät ole valmistajan / toimittajan vastuulla. Mekaaniset käyttöohjeet 1. Ennen suuren pussin ripustamista, poista ruostumaton terästyhjennyssuppilo ja turvasilmukat ja nosta poikkipalkki ketjunostimella. 2. Sijoita suuri pussi haarukkatrukilla suuren pussin aseman sisään maantasolle. 3. Laske poikkipalkki suureen pussiin ja kiinnitä suuren pussin neljä nostosilmukkaa. 4. Nosta suuri pussi hitaasti ketjunostimella korkeudelle, jossa turvanostohihnat voidaan kiinnittää suuren pussin alle. Varmista, että kaikki turvahihnan silmukat on kiinnitetty turvakoukkuihin. 5. Poista kansi tyhjennyssuppilon ylälevyltä, aseta tyhjennyssuppilo suuren pussin alle ja nosta ylälevyä työntämällä kahvaa alaspäin. Aseta suuren pussin tyhjennyssuu ylälevyn aukon läpi ja kääri se tyhjennyssuppilon pienemmän sylinterin ympärille. 6. Kiinnitä suuren pussin suu ylälevyyn vetämällä kahvaa ylöspäin. Varmista, että suuren pussin suu on kiinnitetty kunnolla ja avaa se, pulverin tyhjentämiseksi suuresta pussista tyhjennyssuppiloon. 7. Käyttäjän tulee puhdistaa suuren pussin tyhjentäjän aseman ympäröivät pinnat säännöllisesti, etenkin pussin vaihdon jälkeen. 9

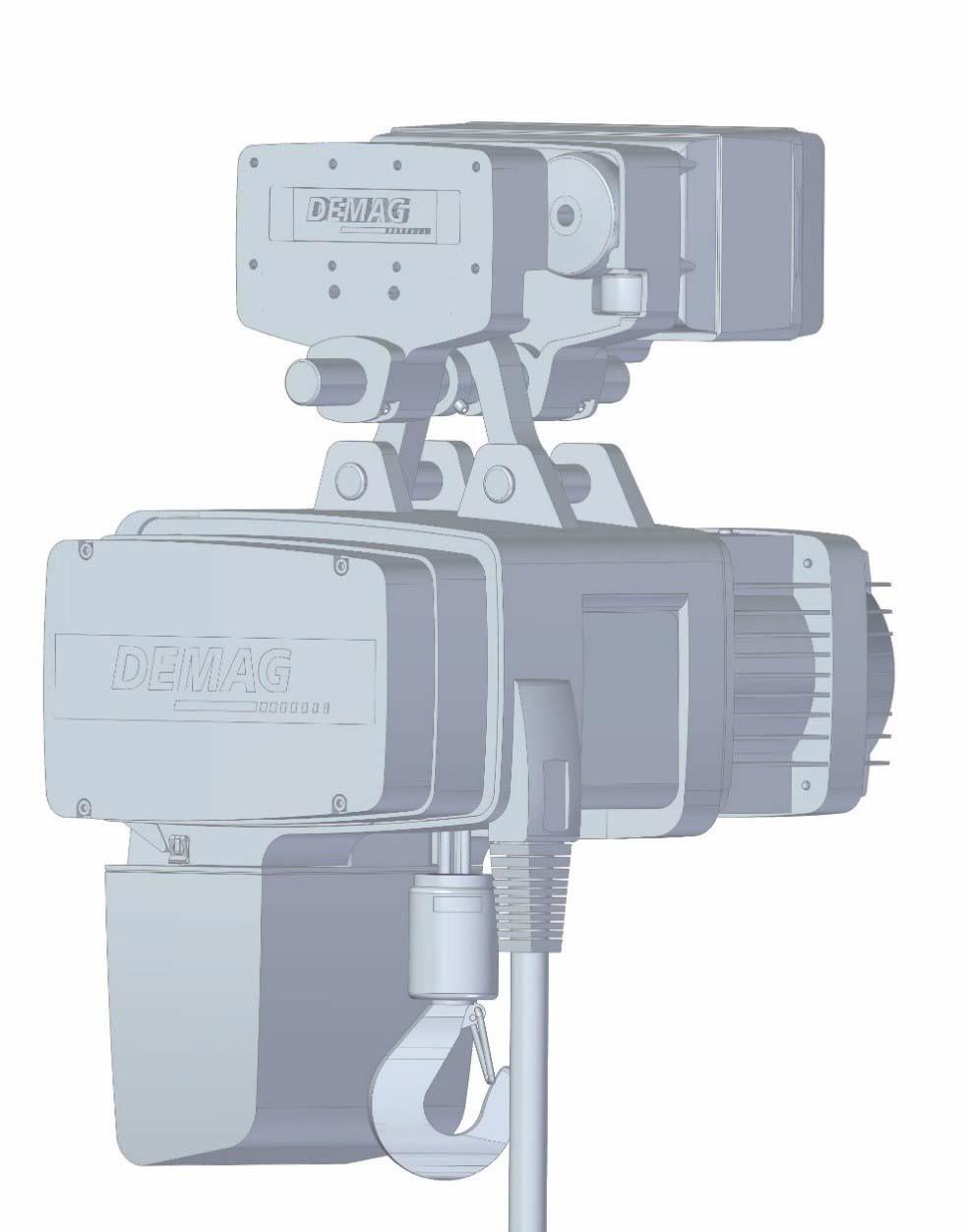

10 Jakso 3 DEMAG-nostin 2-nopeuksisella DEMAG-sähköketjunostimella on 1-tonnin kapasiteetti ja sitä käytetään suurten pussien nostoon/laskuun. Katso lisätietoja DEMAG-tuoteoppaasta Kuva 2 - DEMAG-nostin 10

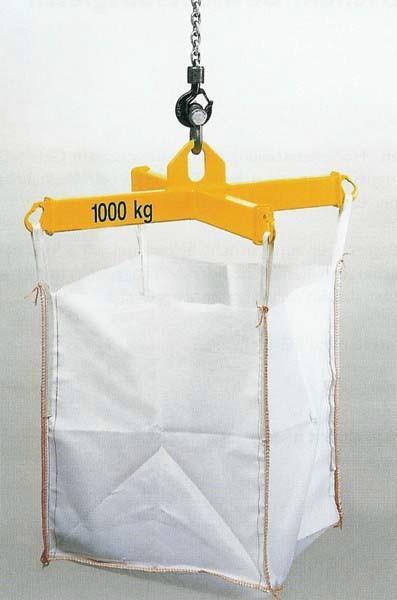

11 Poikkipalkki SUURET PUSSIT TTB 1,0/ Nostorunko 1000 kg kapasiteetilla, turvakoukuilla ja turvakiinnikkeillä, käytetään vakio suurten pussien käsittelyyn 4 nostosilmukalla. Kuva 3 - Poikkipalkki 11

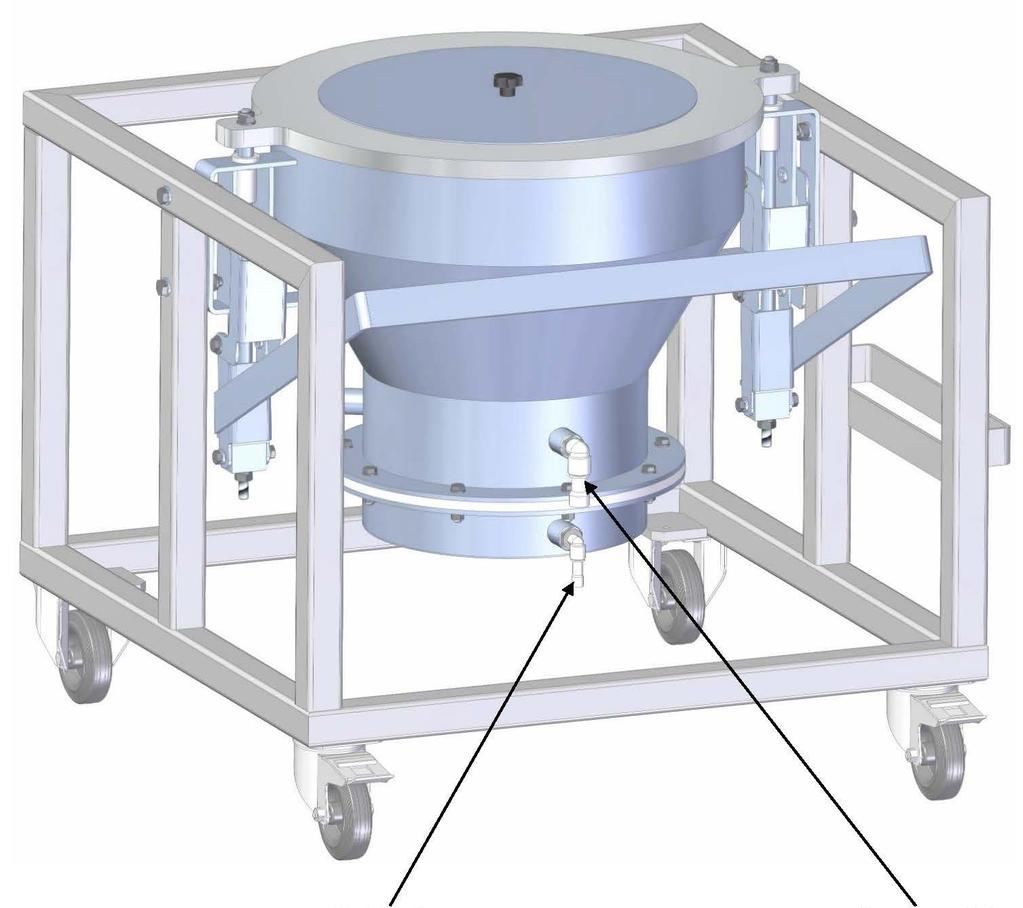

12 Pulverin tyhjennyssuppilo Ruostumaton terästyhjennyssuppilo on asennettu vaunuun käsittelyn helpottamiseksi. Sitä käytetään pulverimateriaalin tyhjentämiseen suurista pusseista. Fluidisaation ilmansyöttö Pulverin tyhjennys Kuva 4 - Pulverin tyhjennyssuppilon liitännät 12

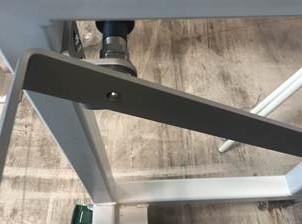

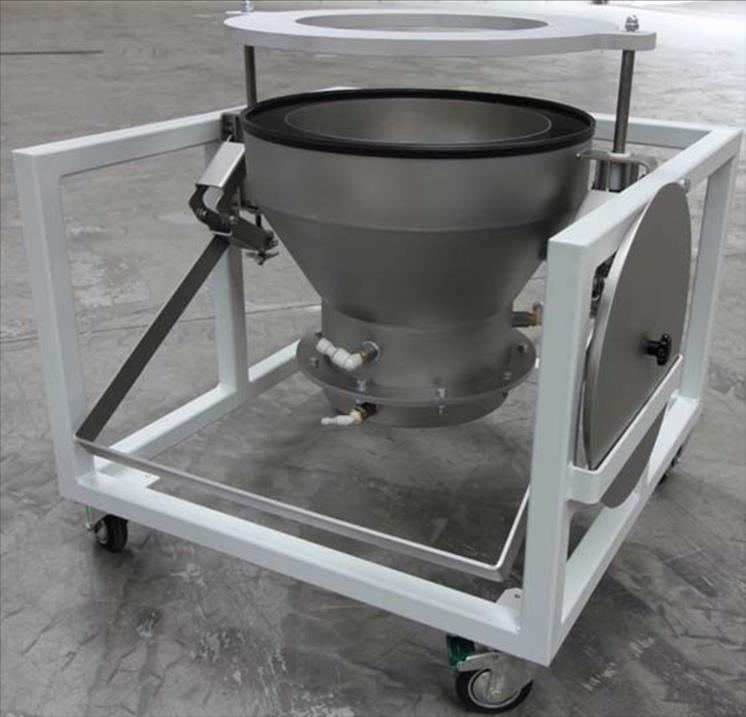

13 Tarkasta aina suppilon käytön aikana, suuren pussin kiinnitysjärjestelmä ja säädä tarvittaessa. Kuva 5 - Pulverin tyhjennyssuppilon tiedot Jos ylälevyä (5.1) ei ole sijoitettu/tiivistetty kunnolla, tarkasta tiivistyksen (5.2) kiinnitys ja vaihda se, jos se on kulunut tai viallinen. Jos kahvan (5.3) liikuttaminen/käyttö on vaikeaa, tarkasta liukuholkit (5.4), nostotangot (5.5) ja tapit (5.6) vaurioiden tai kulumisen varalta ja vaihda ne tarvittaessa. Kiinnitysjärjestelmän kiinnitysvoimaa voidaan säätää säätömuttereilla (5.7) nostotankojen alapäässä. Tarkasta komponentit päivittäin silmämääräisesti vaurioiden varalta, ja pidä laitteet puhtaana. 13

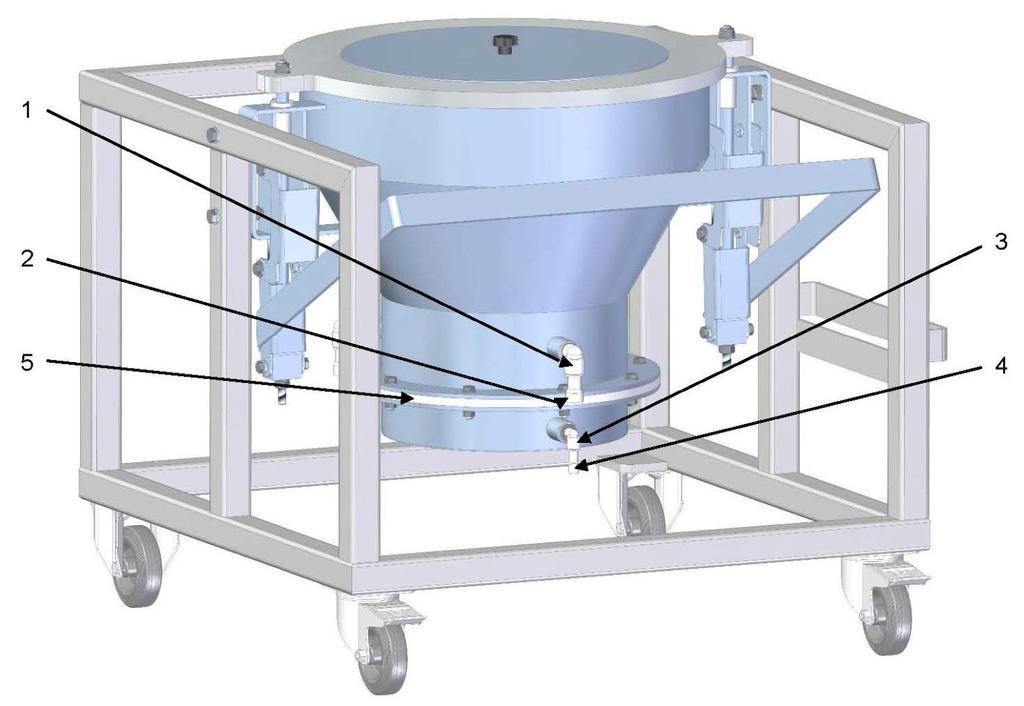

14 Pulverin tyhjennyssuppilo - Osat Kuva 6 - Pulverin tyhjennyssuppilon komponentit Kohta P/N Seloste Tyyppi Tavaran toimittaja 1 - One-touch Fitting, Ø16 KQ2L16-04AS SMC Plug Ø16 KQ2P-16 SMC One-touch Fitting, Ø10 KQ2L10-04AS SMC Plug Ø10 KQ2P-10 SMC FLUIDBED, ROUND, BIGBAG HOPPER, DIA380 Nordson 1 NS WEIGH CELL Nordson 1 NS BIG BAG ADAPTER FLANGE ID 380 to ID Nordson 1 NS = Not Shown = Ei kuvassa Huomaa: Vaakakenno on esitetty kuvassa 1 - Kohde 6 Kpl 14

15 Jakso 4 Ylläpito VAIN VALTUUTETTU TEKNIKKO SAA SUORITTAA KONEEN KORJAUSTYÖT. OTA YHTEYTTÄ NORDSON-HUOLTOON, MUIDEN VIKOJEN YHTEYDESSÄ. Kaikkien osien oikea koko ja muoto ja niiden suhde toisiinsa on erittäin tärkeää, joten älä koskaan vaihda osiin, jotka eivät ole alkuperäisen kokoisia tai tyyppisiä! Jos et pysty korjaamaan ongelmaa, ota yhteyttä huolto-osastoomme! Jos jokin moottoreista pysähtyy, tarkasta ensin varokkeet sähkökaapissa! Käyttäjän on puhdistettava säännöllisesti suuren pussin tyhjentäjän aseman ympäristö. Huoltotöiden aikana, koneeseen tulee olla pääsy kaikilta laidoilta! Laite ei vaadi periaatteessa mitään huoltoa. Mutta tarkastukset on suoritettava säännöllisin välein, etenkin kuormitettavien kulutusosien. Noudata käyttöohjetta aina täysin ja huolla laite säännöllisin aikavälein! Varmista sähköhuoltotöiden tai korjausten yhteydessä, että pääkatkaisin on pois päältä ja lukittu riippulukolla. Sähkökytkennän saa suorittaa vain pätevä sähköasentaja! OTA YHTEYTTÄ NORDSON-HUOLTOON, MUIDEN VIKOJEN YHTEYDESSÄ Kotelon rakenne SUUREN PUSSIN TYHJENTÄJÄN alusta ei vaadi mitään huoltoa. Tarkasta johdot ja sähkökotelo virtakytkimellä vaurioiden varalta ja pidä ne puhtaana. Jos vauriota havaitaan, lopeta laitteen käyttö, irrota se virransyötöstä ja ilmoita tästä huoltovastaavalle. Tarkasta päärunko päivittäin silmämääräisesti vaurioiden varalta, ja pidä rakenne puhtaana. Jos vauriota havaitaan, lopeta laitteen käyttö, irrota se virransyötöstä ja ilmoita tästä huoltovastaavalle. Jos rakennevikoja havaitaan, ilmoita tästä välittömästi valmistajalle. 15

16 P V K Ehkäisevä huolto Nro Komponentti Käyttö Menetelmä 1 Kotelon rakenne a Rungon rakenne Tarkasta vaurioiden, Silmämääräinen halkeamien varalta tarkastus b Sähköinen kytkentä Virtajohdot Silmämääräinen tarkastus c Sähkökaappi Virtajohdot Silmämääräinen tarkastus Tarkasta kulumisen tai vaurioiden varalta ja vaihda Silmämääräinen d Turvanostosilmukat tarvittaessa tarkastus 2 2-nopeuksinen sähköketjunostin Katso lisätietoja valmistajan käyttöoppaasta. 3 Suurten pussien poikkipalkki Katso lisätietoja valmistajan käyttöoppaasta. 4 a b Ruostumaton terästyhjennyssuppilo Tiivisteet Nostovarret Tarkasta kulumisen tai vaurioiden varalta ja vaihda tarvittaessa Tarkasta kulumisen tai vaurioiden varalta ja vaihda tarvittaessa Tarkasta kulumisen tai vaurioiden varalta ja vaihda tarvittaessa Tarkasta vaurioiden, halkeamien ja vuotojen varalta Silmämääräinen tarkastus Silmämääräinen tarkastus Manuaalisesti X X X X Taajuus Silmämääräinen c Jatkojouset tarkastus X Silmämääräinen d Liittimet tarkastus X e Vaimentimet Puhdista paineilmalla Manuaalisesti X Vianetsintä X X Vika Mahdollinen syy Korjaus Sähköketjunostin ei toimi Tyhjennyssuppilon kiinnitysmekanismi ei pysy kiinni Pulveria on kerääntynyt ylälevyyn tai vuotaa sen laidalta a b c a b a b Virtajohto ei ole kytketty virtalähteeseen Virtakytkin on asennossa OFF Liitä virtajohto virtalähteeseen Käännä virtakytkin ON-asentoon Tarkasta käyttöohjeesta muut mahdolliset ongelmat. Tiivistettä ei asennettu oikein Varmista, että tiiviste on asennettu oikein suppiloon Kiinnitysvoimaa ei ole säädetty oikein Säädä kiinnitysvoima säätömuttereilla nostovarsien alaosassa (katso luku 6.4). Tiivistettä ei asennettu oikein Varmista, että tiiviste on asennettu oikein suppiloon Tiivisteet kuluneet tai vaurioituneet Vaihda tiivisteet 16

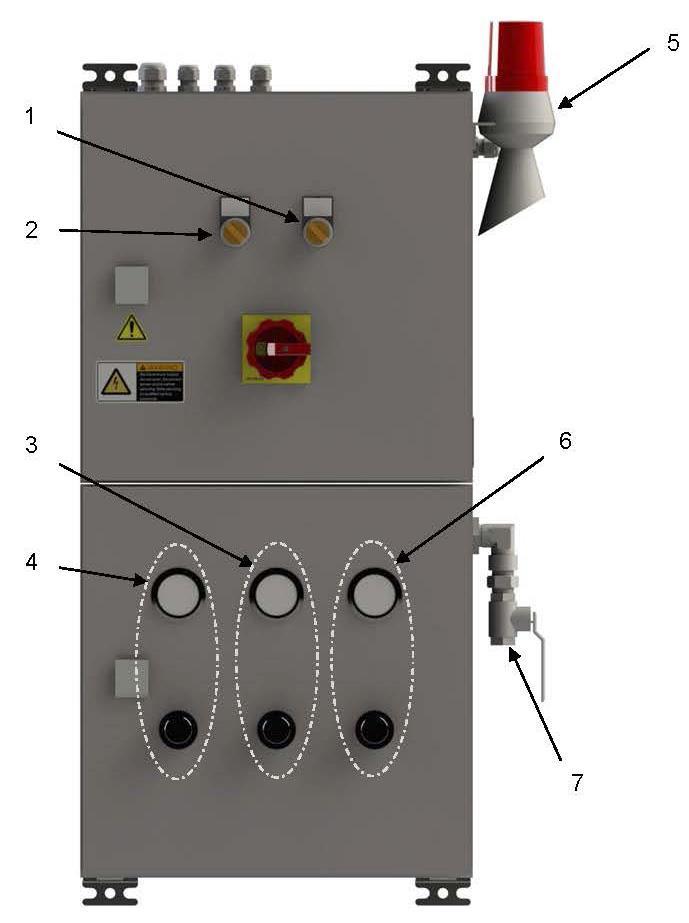

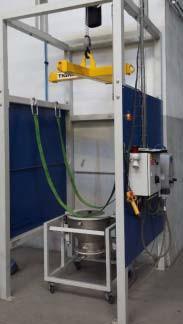

17 Jakso 5 Ohjauspaneeli Kuva 7 - Ohjauspaneelin laitteet Kohta 1 Valinnaisen lisäsiirtopumpun ohjauskytkin 2 Siirtopumpun 1 ohjauskytkin Seloste 3 Siirtopumpun 1 paineilman ohjaus 4 Paineilman ohjaus suuren pussin suppilon leijutusilma 5 Pussin matala pulverimäärän äänimerkki 6 Valinnaisen siirtopumpun 2 paineilman ohjaus 7 Paineilmasyötön sulkuventtiili, 1/2" BSP 17

18 Ohjauspaneelin laitteiden toiminnot 1. 3-asentoinen valintakytkin valinnaisen lisäsiirtopumpun ohjaamiseen - Auto/Manual/Off (Automaattinen/Manuaalinen/Pois). Automaattinen tarkoittaa, että suuren pussin asema syöttää pulverisuppiloa pistooleille, kun se saa signaalin tasoanturista. Manual (Manuaalinen) tarkoittaa, että siirtopumppu on aina päällä. Off (Pois) tarkoittaa, että siirtopumppu on aina pois päältä asentoinen valintakytkin pumpun ohjaamiseen tilassa Auto/Manual/Off (Automaattinen/Manuaalinen/Pois). Automaattinen tarkoittaa, että suuren pussin asema syöttää pulverisuppiloa pistooleille, kun se saa signaalin tasoanturista. Manual (Manuaalinen) tarkoittaa, että siirtopumppu on aina päällä. Off (Pois) tarkoittaa, että siirtopumppu on aina pois päältä. 3. Säädin ja mittari pulverin siirtopumpun paineilmaohjaukseen. 4. Tämä ohjaa leijutusilmaa suppiloon, joka on suuren pussin alla. 5. Järjestelmä on varustettu vaakakennolla. Jos tämä havaitsee, että pulveritaso pussissa on matala, äänimerkki kuuluu. 6. Säädin ja mittari valinnaisen pulverin lisäsiirtopumpun paineilmaohjaukseen. 7. Paineilmasyötön sulkukuulaventtiili. 18

19 Jakso 6 Pussin vaihtotoiminto - Yksi asema 1. Alkuasetus tai tyhjän pussin poiston jälkeen 2. Poista suppilon vaunu asemasta (vain asemat ilman z-akselin drive-in -yksiköitä) 3. Toimita ja aseta uusi täysi pussi aseman sisään, suoraan keltaisen poikkipalkin alle 4. Laske nostimen riippuohjaimella poikkipalkki alas niin, että pussin koukut voidaan kiinnittää 5. Aseta suuri pussi paikalleen suuren pussin aseman sisään 6. Laske tarrainrunko alas riippuohjaimella 7. Liitä suuren pussin 4 silmukkaa tarraimen koukkuihin 8. Nosta suuren pussin ylös riippuohjaimella 9. Poista kuormalava 10. Kiinnitä turvahihnat aseman runkoon toisella puolella, astumatta riippuvan kuorman alle. 19

20 11. Irrota suppilon kansi ja aseta se pysäköintiasentoon vaunussa 12. Sijoita suppilon vaunu oikeaan asentoon suuren pussin alle 13. Irrota turvasokka ennen suppilon kannen kiinnikkeen avaamista kahvaa painamalla 20

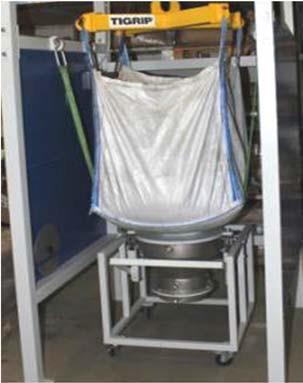

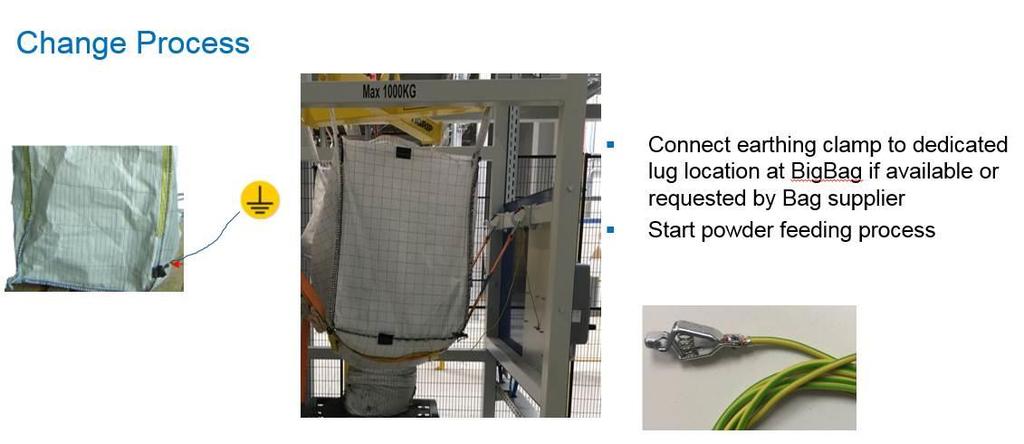

21 Liitä suuren pussin suu suppiloon kannen renkaan avulla 14. Sulje suppilon kannen kiinnike 15. Avaa pussin suu vapauttamalla siteen pulverin tyhjentämiseksi suppiloon 16. Nosta tai säädä suuri pussi sopivalle korkeudelle suppilon päälle niin, että pussin suu on suorassa 17. Kiristä turvahihnat uuteen asentoon 18. Liitä maadoitusliitin sopivaan kenkään suuressa pussissa alla kuvatulla tavalla, tai pussin toimittajan ohjeiden mukaan 19. Aloita fluidisaatio ja pulverin syöttötoiminto 21
