1 Mallit ja prototyypit Sähköpaja Salu Ylirisku + Teppo Vienamo

2 Salun tausta MSc. Tietojenkäsittely / Käyttöliittymäsuunnittelu, Helsingin YO DA Teollinen muotoilu / Konseptisuunnittelu, Aalto ARTS Aprof. Embodied Design / Interaction Design, Etelä-Tanskan YO Opettaja, ELEC, älytuotteiden muotoiluprosessi, Aalto ELEC

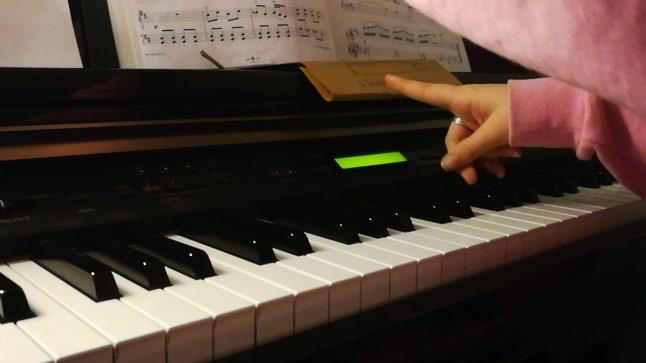

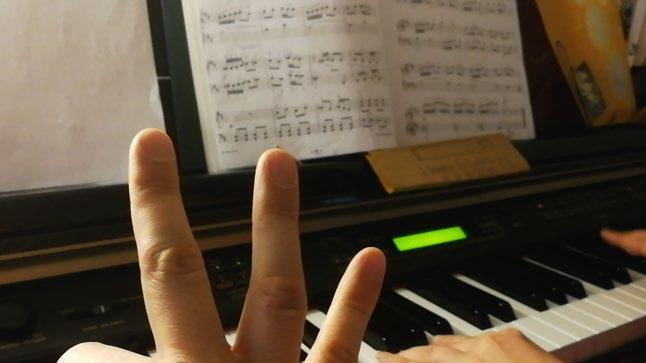

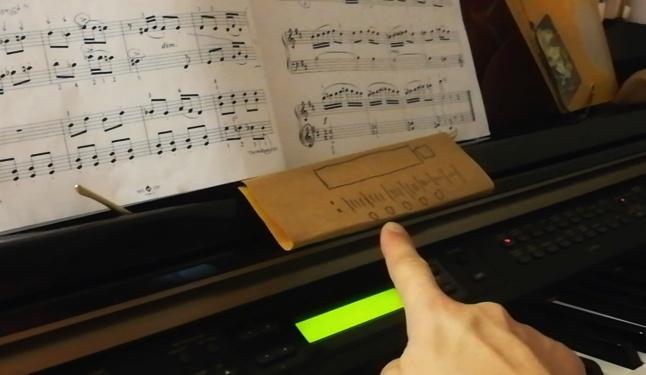

3 Piano Coach Utility This is a device that helps beginning piano players to learn to play tunes. The idea Piano Coach is a device that sits on the note sheet holder. It reads a barcode on a notes sheet and then guides a learner through the song on a set requirement level.

4 Piano Coach The rules In order to complete a song, the learner needs to be able to perform the full song with less errors than set into the device. To navigate through a song, one needs to rehearse each bar according to the following criteria: 1. Right hand correct sequence required x2 (errors in rhythm allowed) 2. Right hand correct rhythm required x2 (1 error in notes allowed) 3. Right hand full correct play required x1 (no errors allowed) 4. Left hand Both hands Move to the next bar in this way, until 4 bars completed 7. Full 4 bars correct play required 8. Move to the next bar in this way, until 4 more bars completed 9. Full song until here, correct play required

5 Piano Coach Gameplay 1. The player starts the device with an on-switch. Then they scan the notes sheet. Device says beep and the name of the song appears to the LCD, if the song is identified. 2. Setting the requirement level. Button + navi + button. 3. Starting the game. The game has two main modes: training mode and playing mode. The mode is automatically chosen based on the player performance. If one plays only the right hand with errors in notes and rhythm, the device expects the player to be learning, and it returns to the start of the bar once the end of the bar is reached. Otherwise the device is in playing mode. 4. In the end of the performance the player is given error score, e.g. SCORE 1.

6 State diagram

7 State diagram This needs to be rethought

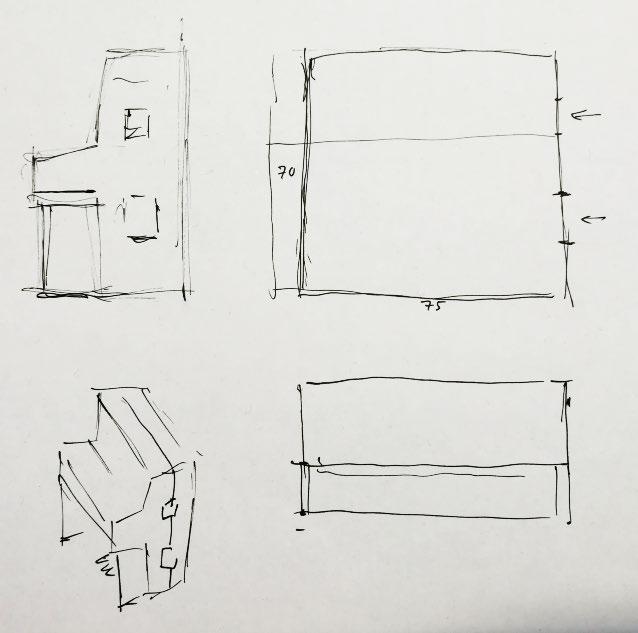

8 3D sketching (front, side, top) 1:1

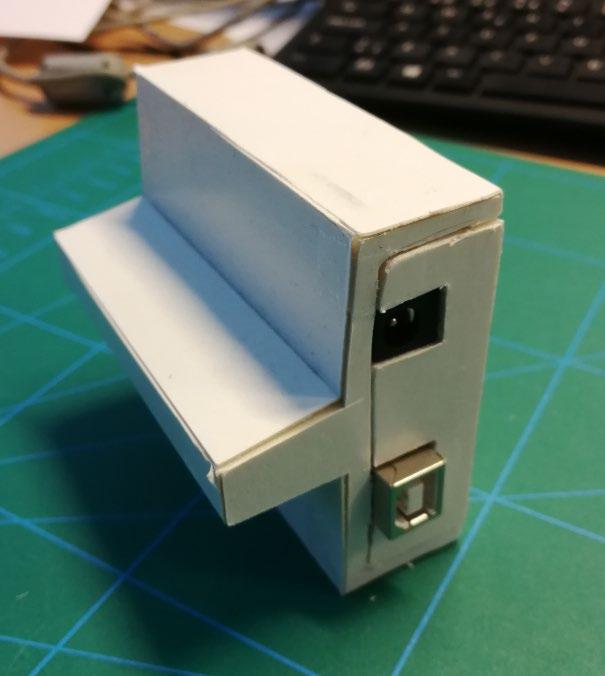

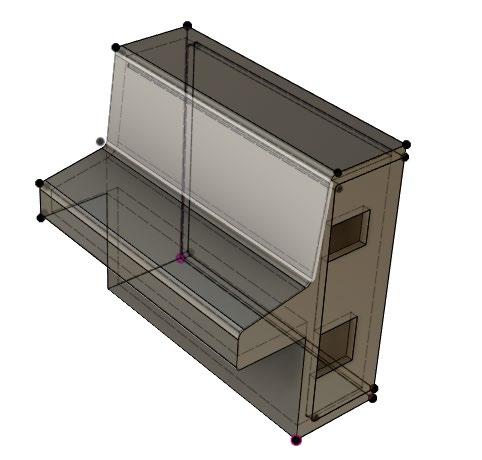

9 From Cardboard to 3D Cardboard model can serve as a good basis for 3D modelling With a cardboard model you will learn how the scale of the design feels, and how the technical components fit inside Also where the holes and cuts should be

10 Mallit ja prototyypit Elec sähköpajakurssi Teppo Vienamo

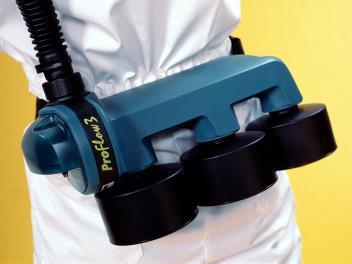

11 Teppo Vienamo teollinen muotoilija 1988 freelancer / toiminimi, tuntiopetus Muodos , osakas tj Taik / Aalto Muovi- ja muotoiluopetus, Muokeprojekti Ergonomian tutkimus MI, Metropolia, Muovi- ja muotoiluopetus Motoplast Aalto 2013 TM ja Aaltonaut Mallin tekoa Mallinnusta Hallintoa Projektin vetoa Myyntiä Tutkimusta Opetusta Teppo Vienamo 3

12 Mallin tekoa 80-luku, 90-luvun alku koneen piirustus käsin Vapaat muodot mallien avulla Muotoilumallin rakentajia ei ollut Uudet mallitekniikat ja aineet Mallivaha, synteettiset kipsit Teppo Vienamo 4

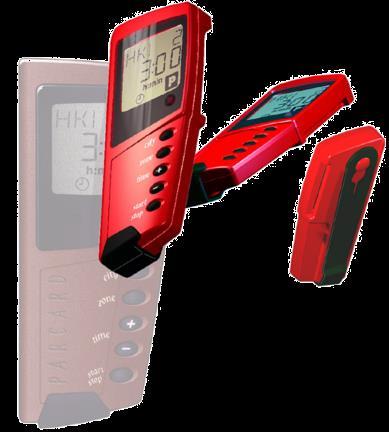

13 Mallinnusta ja muotoilua 90-luvun alku tietokoneiden mahdollisuudet Asiakkaat 2D:ssä myös mekaniikka Pikamallifirmat Teppo Vienamo 5

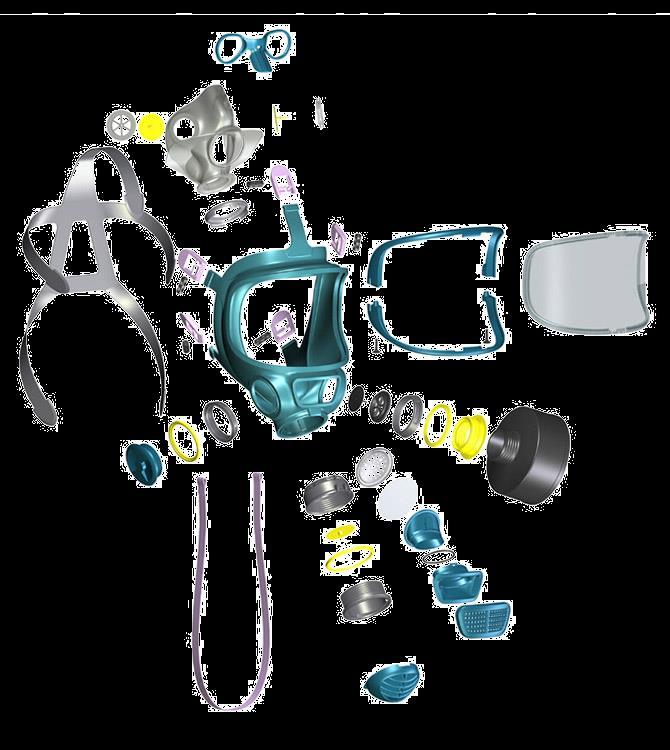

14 Teppo Vienamo 6

15 Miksi malleja tehdään

16 Mallit ja prototyypit Ajattelemisen ja kommunikoinnin apuvälineitä Auttaa havaitsemaan enemmän ja konkreettisemmin

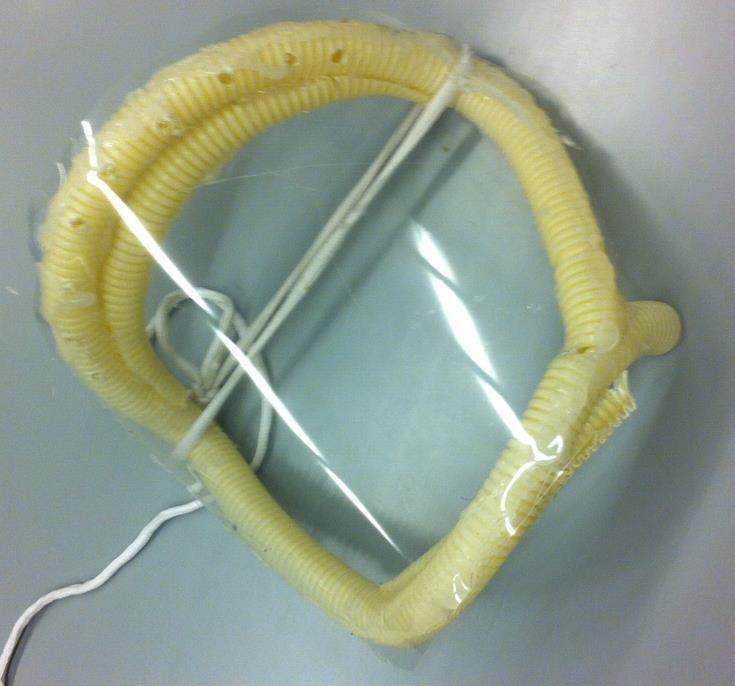

17 Suunnittelu malleilla Kokeillaan ajatusta Malli opettaa tekijäänsä Idea seuraavaan versioon 11/5/2018 9

18 Mallien jakoa Hahmomalli Alustavasta suunnitelmasta Toiminnallinen malli Testataan osan ominaisuuksia, kuten lujuutta. Viimeistelty ulkonäkömalli Lopullista tuotetta parempia. Käytön mukaan sopiva mallinvalmistusmenetelmä

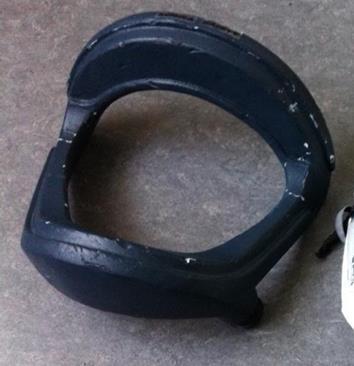

19 Hahmomallit Alustavasta suunnitelmasta Suunnitteluongelman oleelliset asiat paremmin kuin paperilta tai tietokoneen ruudulta Nopeus ja halpuus Ei tarvitse olla kovin tarkka eikä luja Mittasuhteet Käsin styro-foamista, kapa-levystä, pahvista, puusta tms.

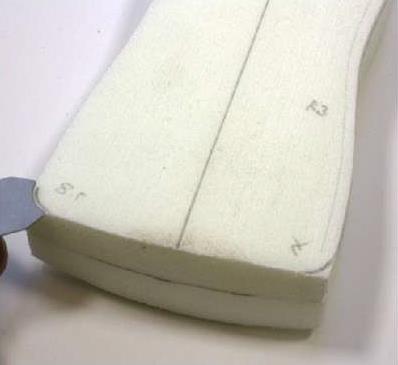

20 Solustettu polystyreeni Foam suulakepuristettu mm leveä tanko Styrox paisutettu 1000*1200 levy Mahdollista saada isoja plokkeja Liimaus Polyuretaani-puuliimalla tai kuumaliimalla Pintakäsittely vesiliukoisella maalilla Liuottimet sulattaa Vapaat muodot

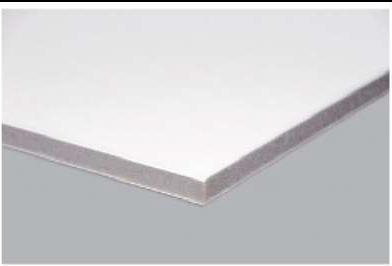

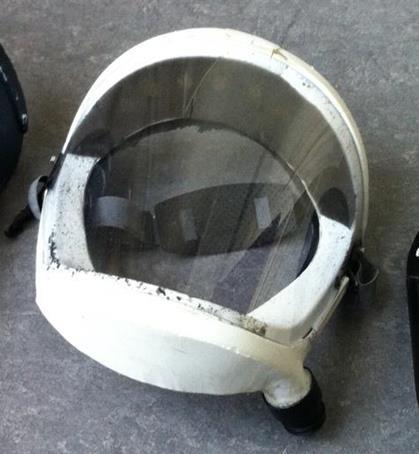

21 Kapalevy ja kartonki Pahvi tai muovipinnat Ydin vaahdotettua muovia Polystyreeni tai polyuretaani Tasomaiset kappaleet, levyrakenteet Taitos loveamalla tausta Sylinteripinta irrottamalla taustamuovi

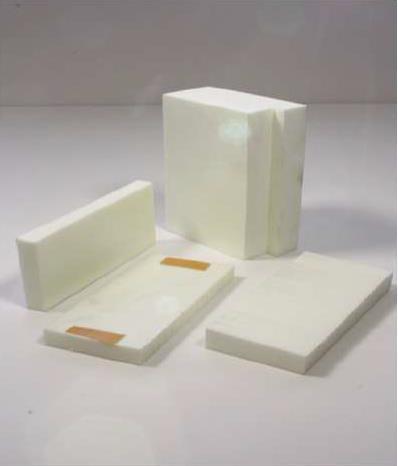

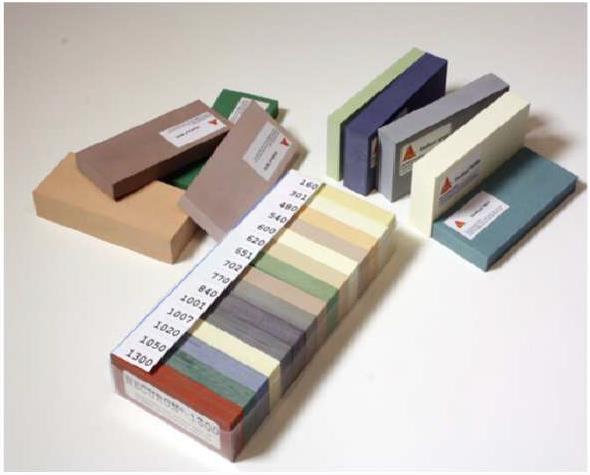

22 Polyuretaaniplokit Mallinrakennukseen tehtyjä polyuretaani-materiaaleja Laaja valikoima Pehmeitä käsin työstettäviä laatuja Lämmönkestäviä Koneistettavia Sitkeitä

23 Toiminnallinen malli Käyttäjätestaukset Testataan osan ominaisuuksia, kuten lujuutta. Yhteensopivuus mm. snappien toiminta EMC- testaus Esim. tuotantolinjan testaus protomuoteilla oikeasta materiaalista tehdyillä kappaleilla

24 Viimeistelty ulkonäkömalli Lopullista tuotetta parempia. Kun lopullista tuotetta ei vielä ole testataan kuluttajatuotteiden haluttavuutta messuilla esillä esitekuvaukseen ja pakkauksen kuvitukseen, Eivät ole teknisesti toimivia Esim. 3D-tuloste ja viimeistely käsityönä Tarkin lopputulos syntyy NC-jyrsimällä Monistus silikonimuoteilla Materiaalivaihtoehtoja Läpivärjäys

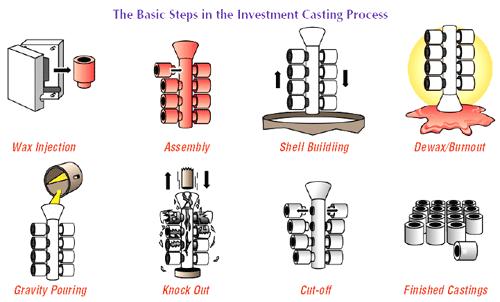

25 Metalliset mallit Ohutlevystä käsityönä Hitsatut rakenteet Koneistukset käsin CNC-koneistus Valut (malline tai muotti) Tarkkuusvalu Hiekkavalu

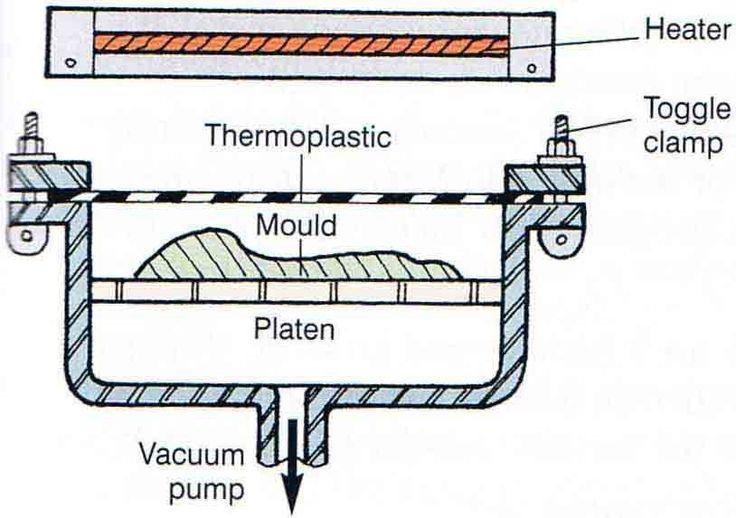

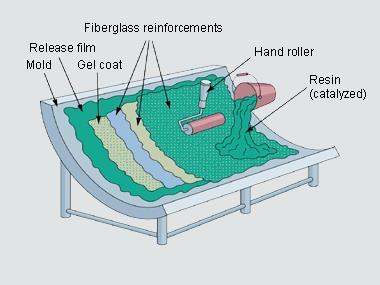

26 Muovimalli Leikkaus: Laser Puutyökalut Metallipaja yms. Lämpömuovaus, tyhjiömuovaus (muotti) Valut Laminointi

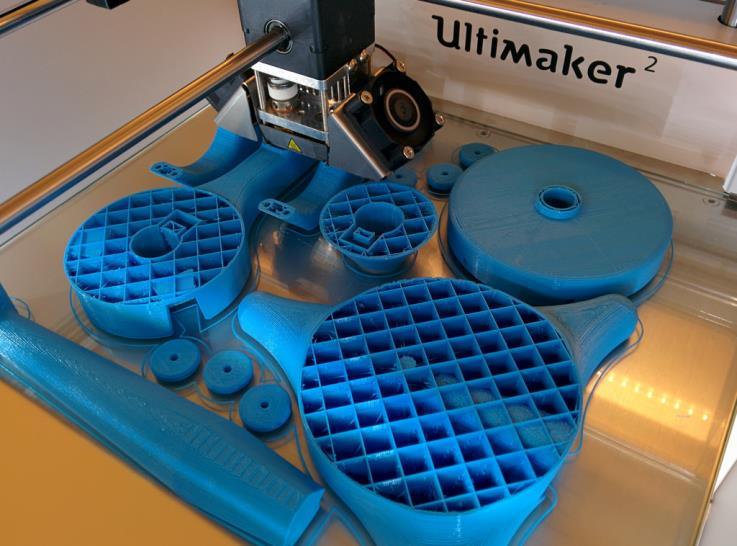

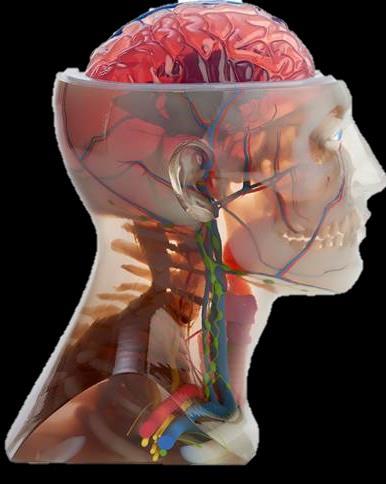

27 Ainetta lisäävät tekniikat 3D-mallinnus Mallin viipalointi Tulostus kerroksittain FDM, Sulan muovin pursotus SLA, valolla kovettaminen SLS jauheen sintraus laserilla Aineen ruiskutus Sideaineen ruiskutus _84faff1105_b.jpg

28 Harjoitus: Hahmomalli 1. Piirrä luonnos laitteestanne (15 minuuttia) Skaala 1:1 Runko liikkuvat osat? Virtalähde, piirikortti, moottorit, anturit Ulkonäkö, käyttöliittymä Rakenne: lujuus, jäykkyys jne. Jokainen piirtää oman version

29 Harjoitus: Hahmomalli 2. Kolmiulotteinen malli pahvista Skaala 1:1 Runko liikkuvat osat? Virtalähde, piirikortti, moottorit, Ulkonäkö, käyttöliittymä Rakenne: lujuus, jäykkyys jne. Ryhmän yhteinen, valitkaa mielenkiintoisin ja kehittäkää eteenpäin
