2 Kunnossapitosuunnitelma Enon Energiaosuuskunnalle Markus Tanninen

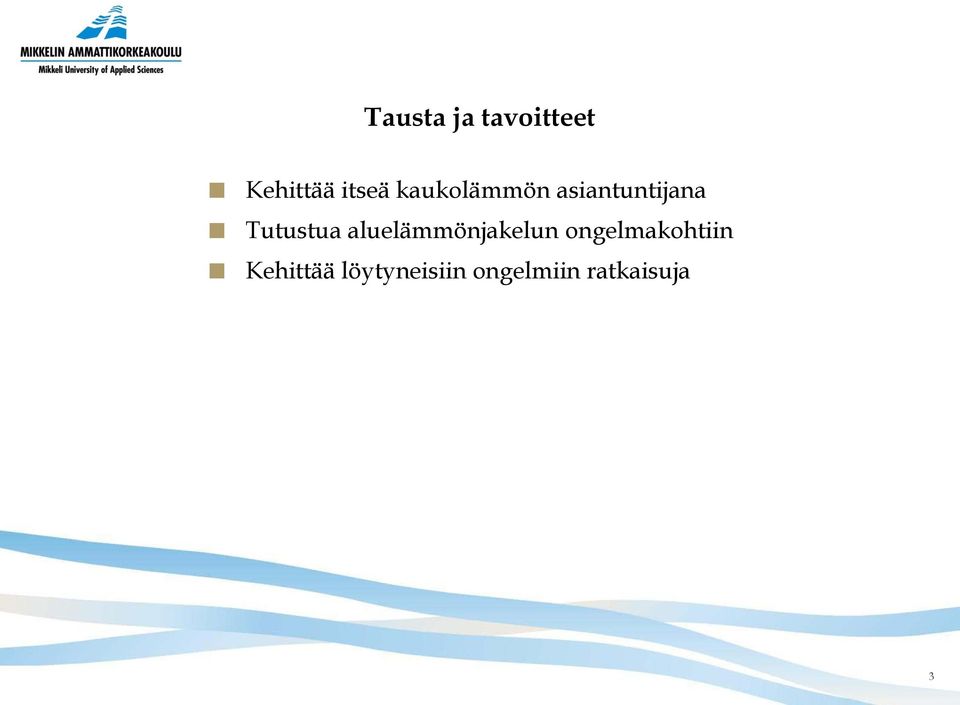

3 Tausta ja tavoitteet Kehittää itseä kaukolämmön asiantuntijana Tutustua aluelämmönjakelun ongelmakohtiin Kehittää löytyneisiin ongelmiin ratkaisuja 3

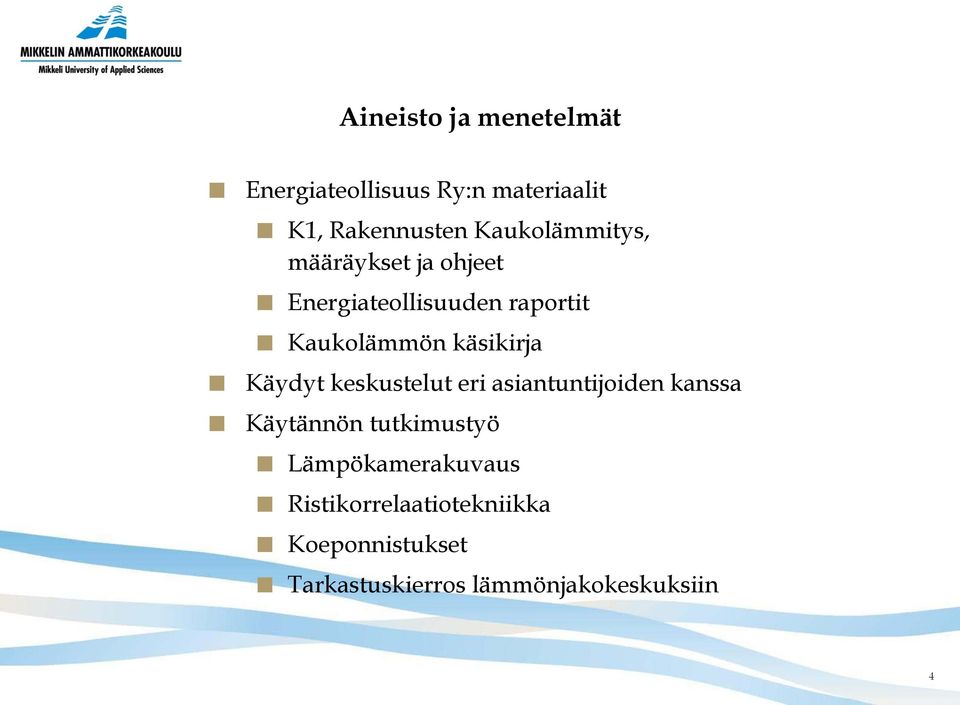

4 Aineisto ja menetelmät Energiateollisuus Ry:n materiaalit K1, Rakennusten Kaukolämmitys, määräykset ja ohjeet Energiateollisuuden raportit Kaukolämmön käsikirja Käydyt keskustelut eri asiantuntijoiden kanssa Käytännön tutkimustyö Lämpökamerakuvaus Ristikorrelaatiotekniikka Koeponnistukset Tarkastuskierros lämmönjakokeskuksiin 4

5 Tarkastuskierros lämmönjakokeskuksiin Aloitimme tutkimuksen teon kiertämällä alakylän lämmönjakokeskukset Koeponnistimme lämmönsiirtimet mahdollisten siirrinvuotojen varalta Siirrinvuotoja ei löytynyt Samalla kierroksella tutkimme alajakokeskusten toimintaa mahdollisten häiriöiden ja ulkoisten vuotojen osalta 5

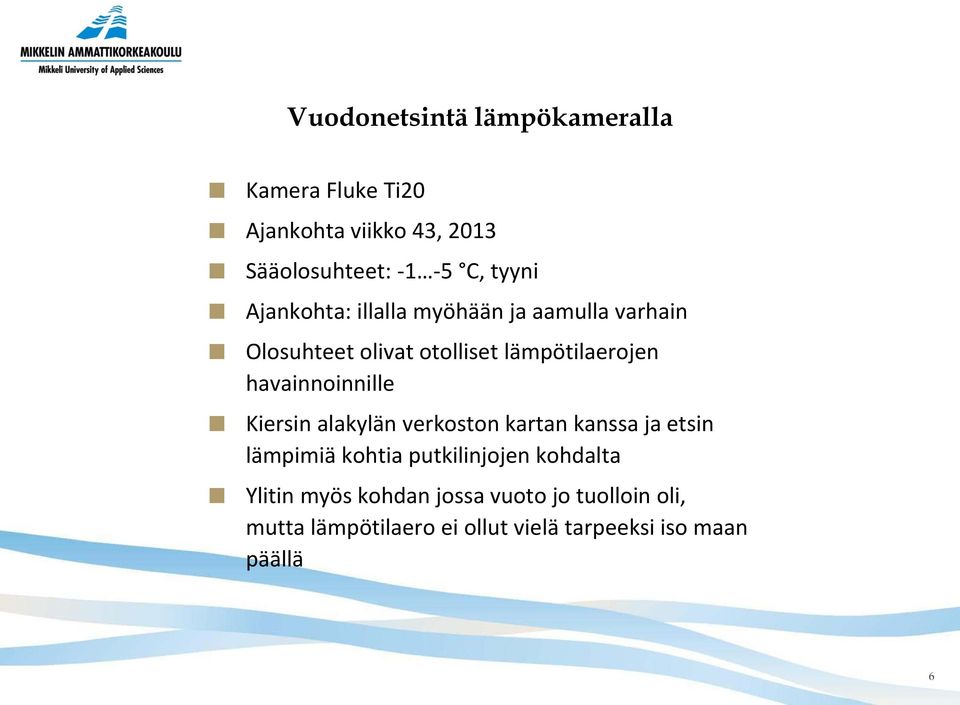

6 Vuodonetsintä lämpökameralla Kamera Fluke Ti20 Ajankohta viikko 43, 2013 Sääolosuhteet: -1-5 C, tyyni Ajankohta: illalla myöhään ja aamulla varhain Olosuhteet olivat otolliset lämpötilaerojen havainnoinnille Kiersin alakylän verkoston kartan kanssa ja etsin lämpimiä kohtia putkilinjojen kohdalta Ylitin myös kohdan jossa vuoto jo tuolloin oli, mutta lämpötilaero ei ollut vielä tarpeeksi iso maan päällä 6

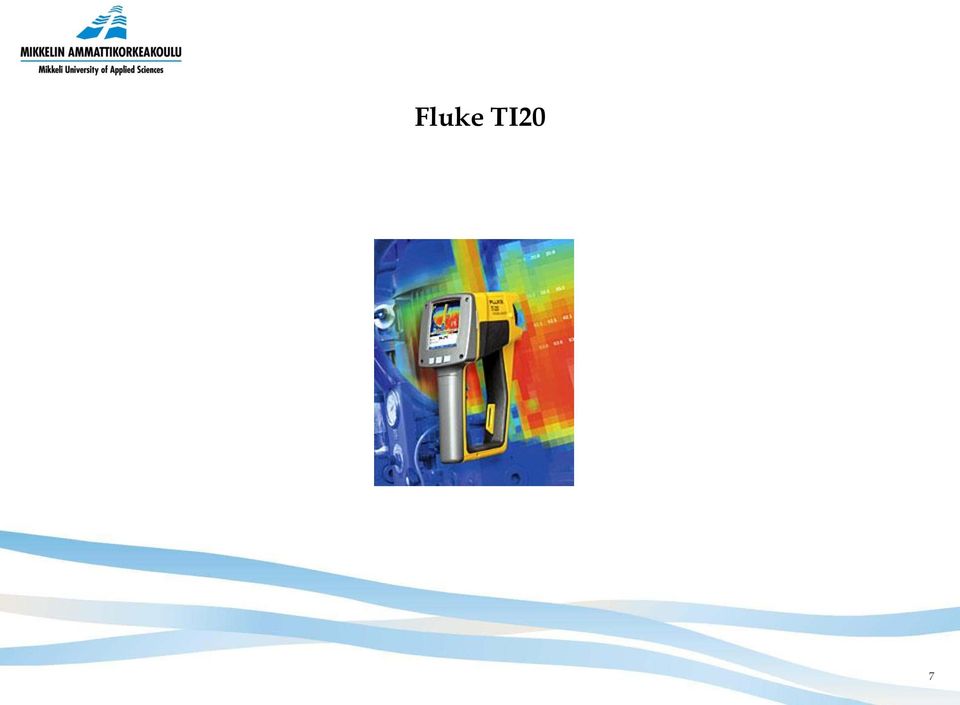

7 Fluke TI20 7

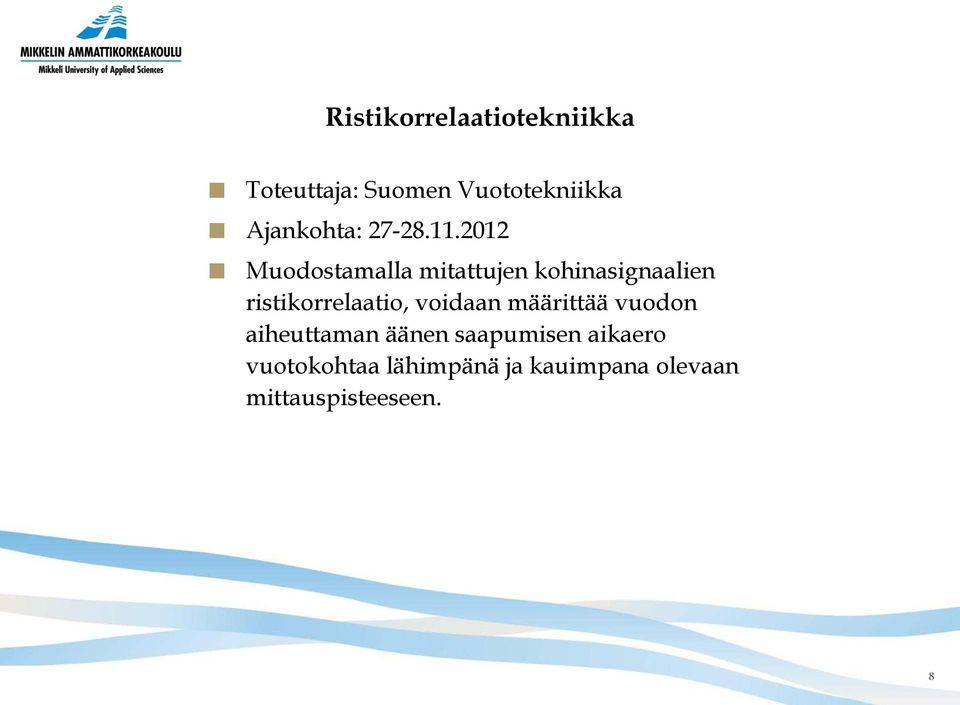

8 Ristikorrelaatiotekniikka Toteuttaja: Suomen Vuototekniikka Ajankohta: Muodostamalla mitattujen kohinasignaalien ristikorrelaatio, voidaan määrittää vuodon aiheuttaman äänen saapumisen aikaero vuotokohtaa lähimpänä ja kauimpana olevaan mittauspisteeseen. 8

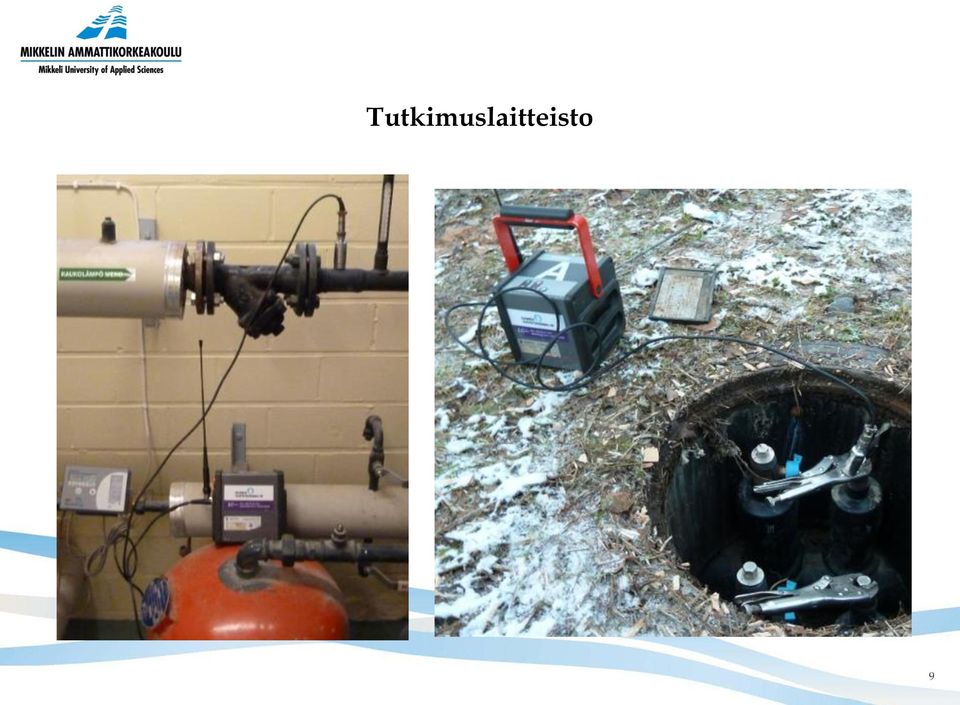

9 Tutkimuslaitteisto 9

10 Tutkimuslaitteisto 10

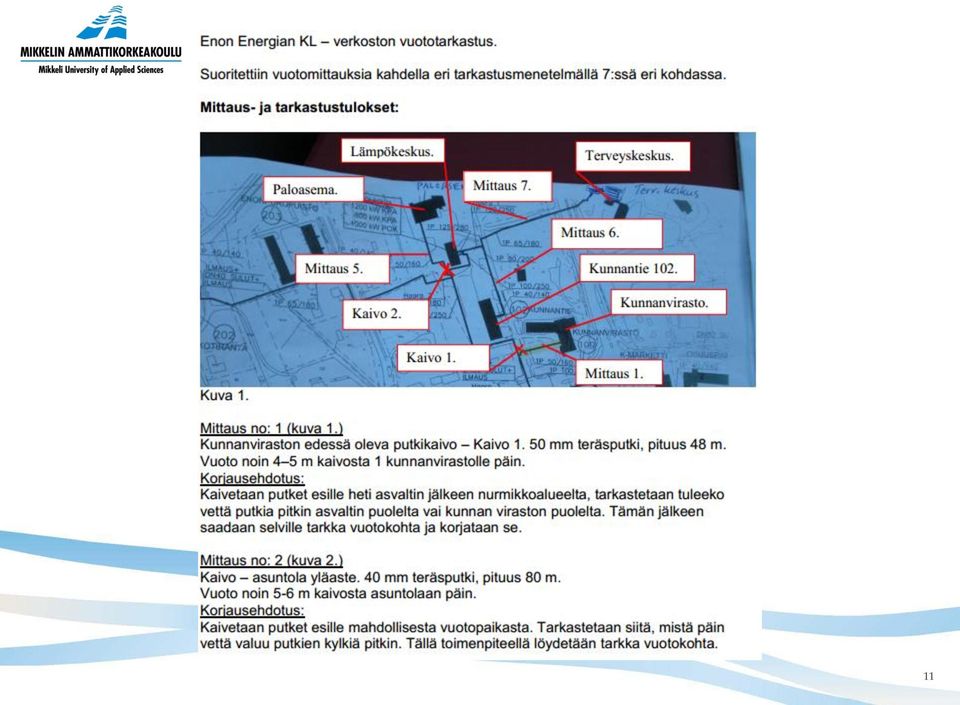

11 Tutkimustulos 11

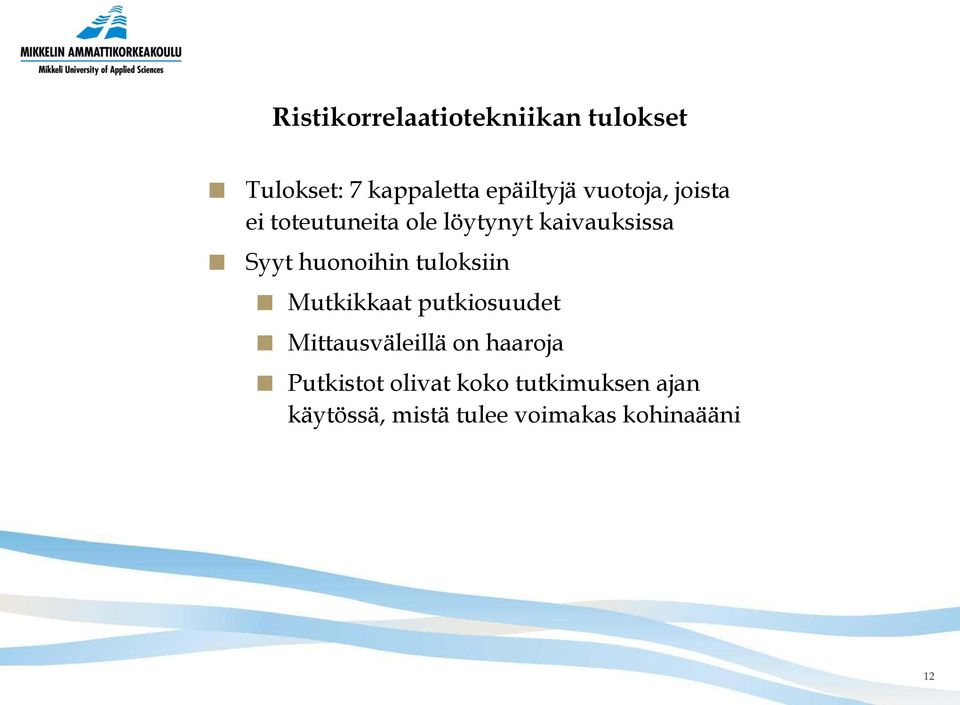

12 Ristikorrelaatiotekniikan tulokset Tulokset: 7 kappaletta epäiltyjä vuotoja, joista ei toteutuneita ole löytynyt kaivauksissa Syyt huonoihin tuloksiin Mutkikkaat putkiosuudet Mittausväleillä on haaroja Putkistot olivat koko tutkimuksen ajan käytössä, mistä tulee voimakas kohinaääni 12

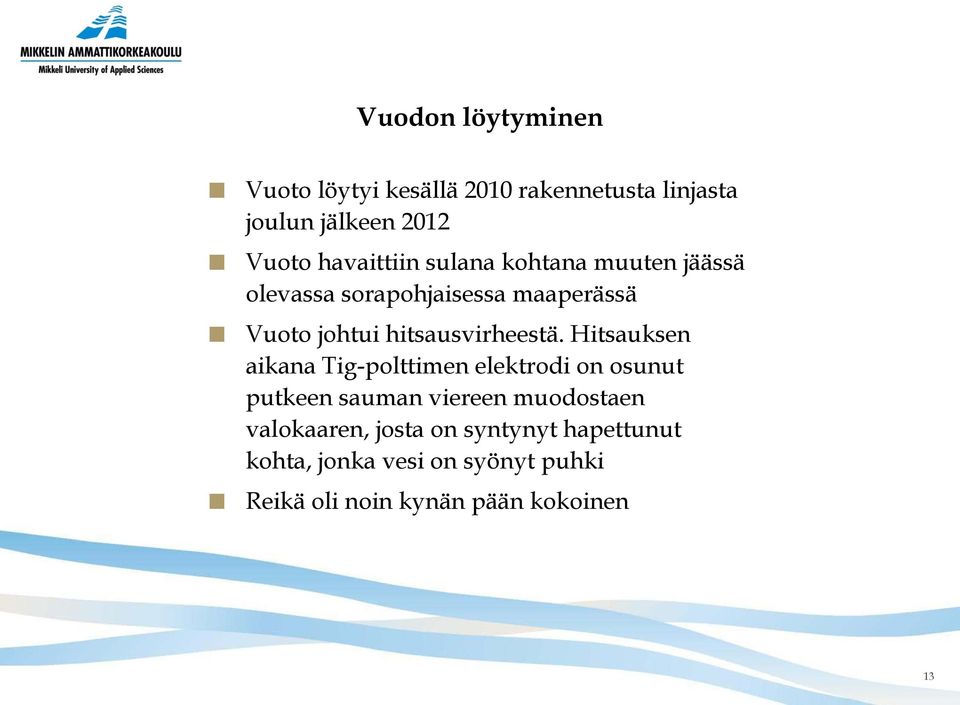

13 Vuodon löytyminen Vuoto löytyi kesällä 2010 rakennetusta linjasta joulun jälkeen 2012 Vuoto havaittiin sulana kohtana muuten jäässä olevassa sorapohjaisessa maaperässä Vuoto johtui hitsausvirheestä. Hitsauksen aikana Tig-polttimen elektrodi on osunut putkeen sauman viereen muodostaen valokaaren, josta on syntynyt hapettunut kohta, jonka vesi on syönyt puhki Reikä oli noin kynän pään kokoinen 13

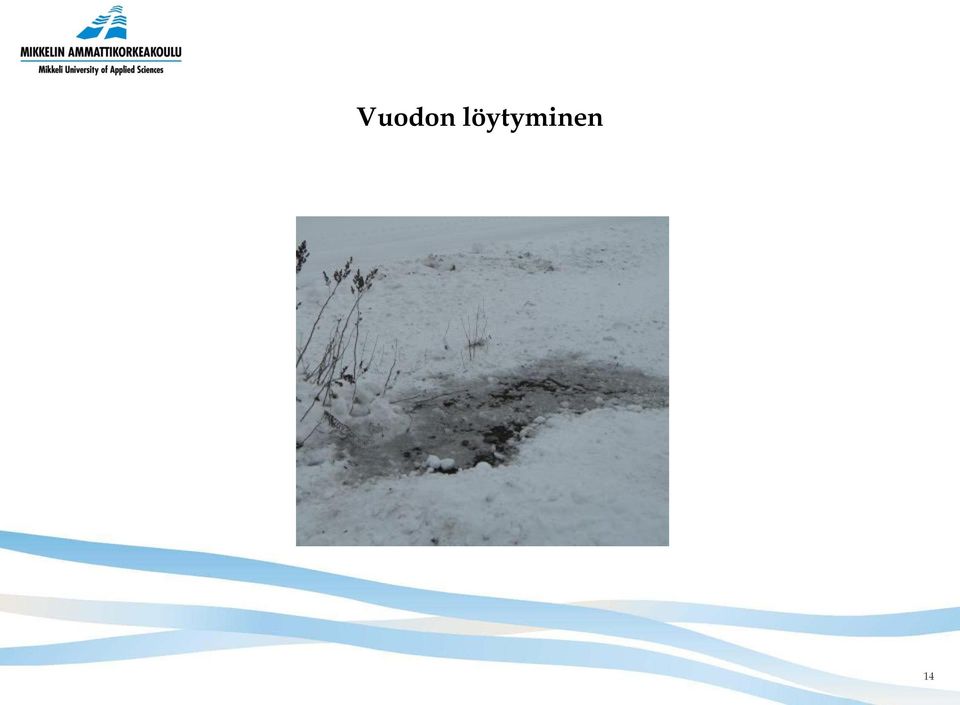

14 Vuodon löytyminen 14

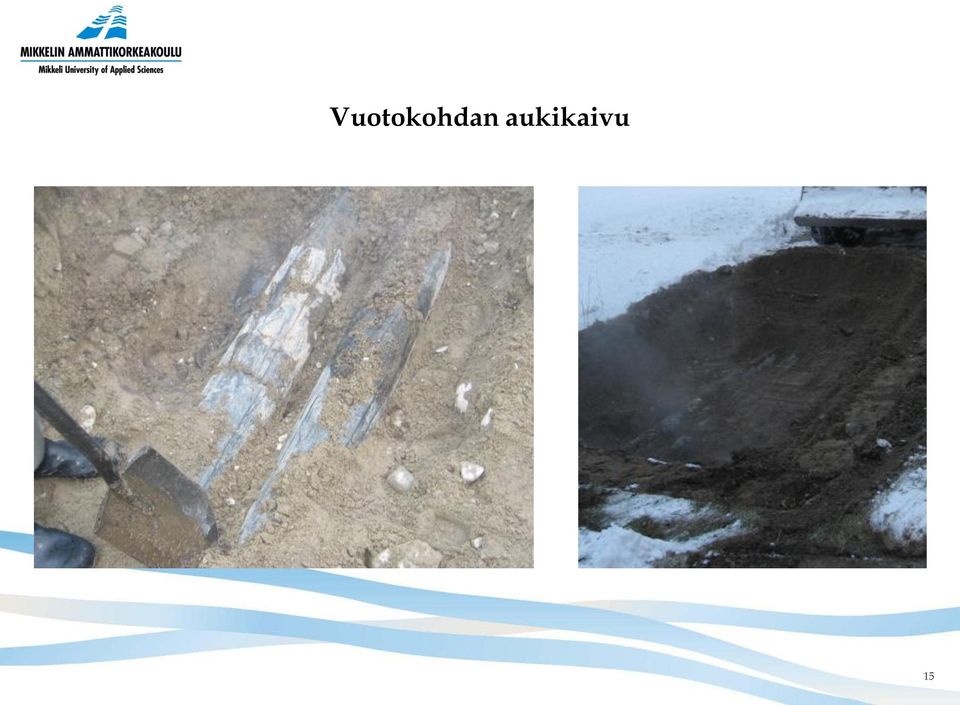

15 Vuotokohdan aukikaivu 15

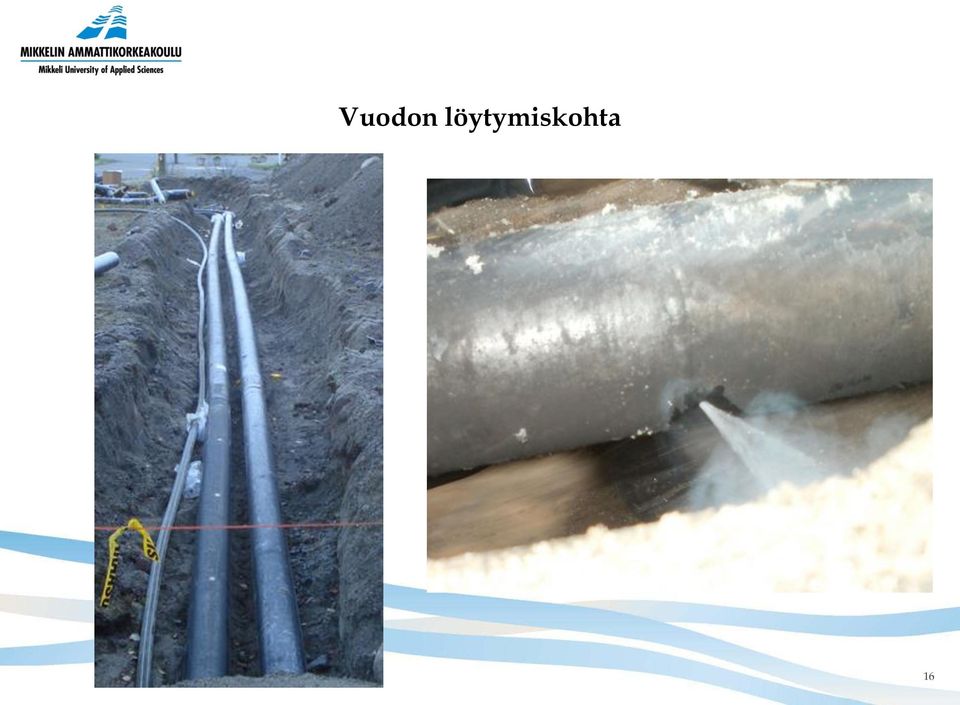

16 Vuodon löytymiskohta 16

17 Kortisto-ohjelman käyttö Kortistoon laitetaan verkoston huoltoa tarvitsevat kohteet ja käytössä tarvittavat tiedot jo verkoston rakennusvaiheessa Kortisto-ohjelmaan perustetaan jokaiselle verkostoon liitetylle kiinteistölle oma lokero Korttiin täytetään alajako- ja mittauskeskuksen kaikki tiedot, huoltotoimet ja tarpeet, sekä mahdollisesti kulutustiedot 17

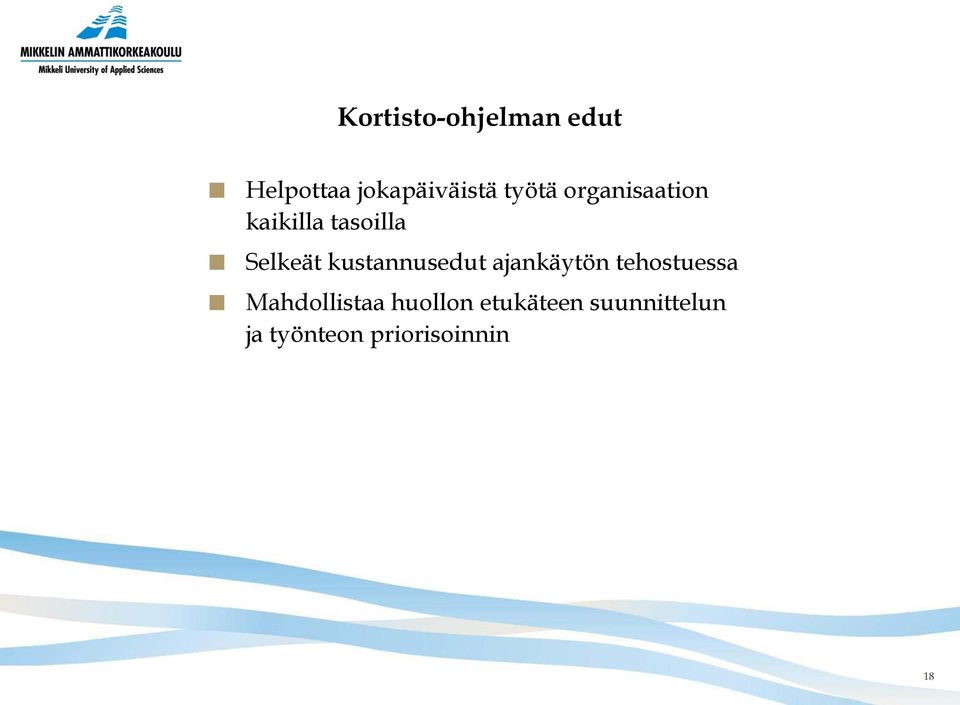

18 Kortisto-ohjelman edut Helpottaa jokapäiväistä työtä organisaation kaikilla tasoilla Selkeät kustannusedut ajankäytön tehostuessa Mahdollistaa huollon etukäteen suunnittelun ja työnteon priorisoinnin 18

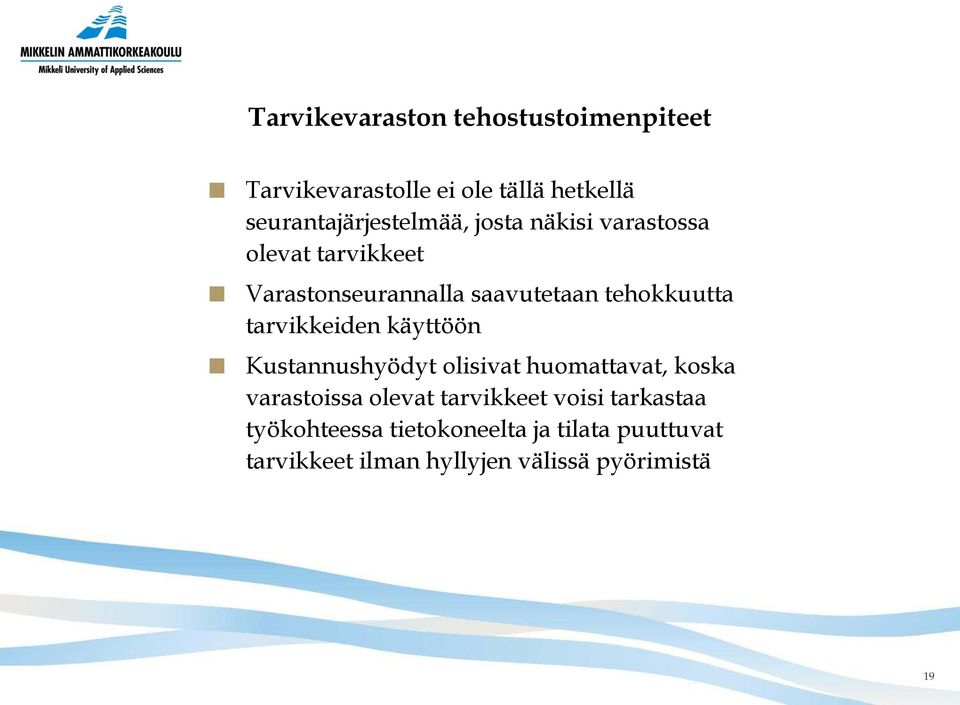

19 Tarvikevaraston tehostustoimenpiteet Tarvikevarastolle ei ole tällä hetkellä seurantajärjestelmää, josta näkisi varastossa olevat tarvikkeet Varastonseurannalla saavutetaan tehokkuutta tarvikkeiden käyttöön Kustannushyödyt olisivat huomattavat, koska varastoissa olevat tarvikkeet voisi tarkastaa työkohteessa tietokoneelta ja tilata puuttuvat tarvikkeet ilman hyllyjen välissä pyörimistä 19

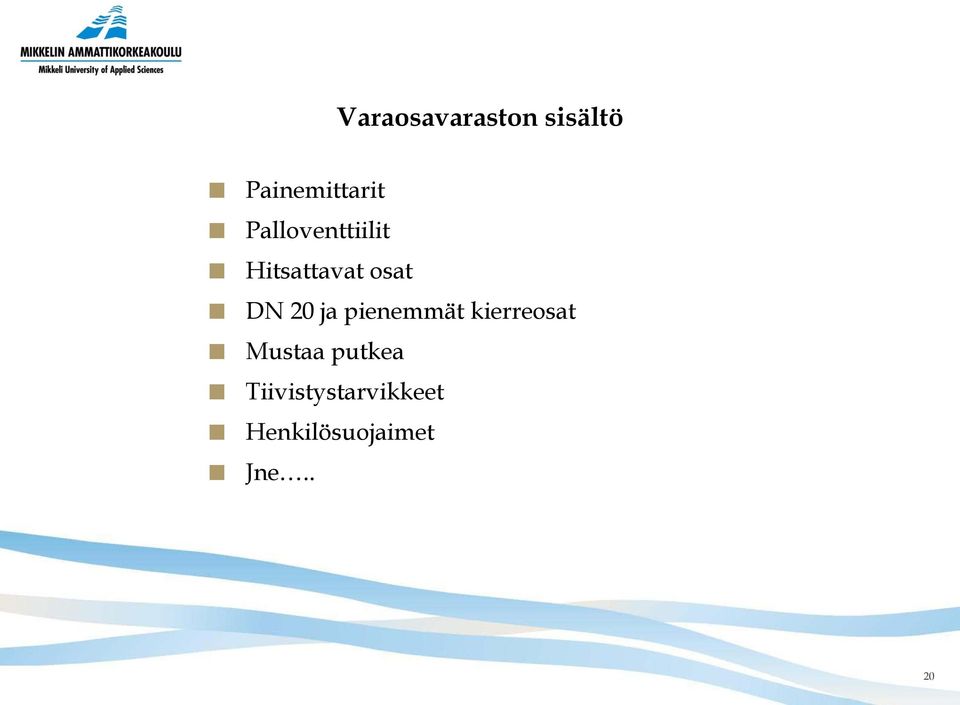

20 Varaosavaraston sisältö Painemittarit Palloventtiilit Hitsattavat osat DN 20 ja pienemmät kierreosat Mustaa putkea Tiivistystarvikkeet Henkilösuojaimet Jne.. 20

21 Tulokset Kehitettiin mallia varastojärjestelmälle, josta löytyisi tärkeimmät ja yleisimmät korjaus- ja huoltotöissä tarvittavat tarvikkeet Onnistuttiin löytämään potentiaalisia vuotokohtia lämmönjakokeskuksista Kehitettiin ajatusta kortisto-ohjelman käytöstä Rakennettiin verkostontäytön seuranta osaksi lämmöntuotantolaitoksen automaatiota Tutkittiin vuodonetsintämenetelmiä ja todettiin osa toimiviksi ja osa sopimattomiksi tähän verkostoon 21

22 Tulosten tarkastelu Mielestäni onnistuimme kehittämään verkoston huollon toimintaa, vaikka itse vuoto jäikin löytymättä tämän tutkimuksen osalta Oli mielenkiintoista tutustua lähemmin Energiaosuuskunnan toimintaan ja aluelämmön tuotantoon ja jakeluun Onnistuin kehittämään omaa ammattitaitoni ja tietämystäni kaukolämpöön liittyvissä asioissa paljon 22

23 Suositukset Suosittelen kortisto-ohjelman käyttöönottoa osaksi lämmönjakelun työkalupakkia Varaosavarastolle kannattaa luoda järjestelmä jolla seurataan tarvikkeiden määrää ja menekkiä 23

24 Onko yleisöllä kysyttävää? 24

25 Kiitos Enon Energiaosuuskunnalle yhteistyöstä ja yleisölle mielenkiinnosta 25
