TUOTEOPAS. PlasmaMade ilmansuodatin GUC1214

Transkriptio

1 TUOTEOPAS PlasmaMade ilmansuodatin GUC1214

2 1. INTRODUCTION The PlasmaMade ilmansuodatin GUC1214 on tehty uudelle NEN 7120 tammikuu 2015, liesituulettimia voidaan käyttää ainoastaan uudelleenkierrättämiseen. 2. TOIMINTA PlasmaMade ilmansuodatin tulee asettaa liestituulettimen moottorin poistoputkeen. Suodatin tulee yhdistää sähköjohdoilla sekä 12V adapterilla. Suodatin aktivoidaan patentoidulla Active Air Controlled System järjestelmällä, joka laitetaan suodattimeen. PlasmaMade tuottaa molekyylirakenteita. Nämä ionit törmäävät haitallisiin ilmassa oleviin hiukkasiin, kuten bakteereihin, viruksiin allergeeneihin ja saasteisiin. Tämä törmäys tekee molekyylirakenteista kemiallisesti aktiivisia hydroksyyliradikaalin OHryhmiä. Nämä OH-ryhmät hyökkäävät itsessään kaikkiin haitallisiin osiin, jotka ovat ilmassa. Tämä kemiallisessa reaktiossa irrottaa vedyn harmillisista hiukkasista. Tämä aiheuttaa liukenemisen, ja he menettävät haitallisen kuormansa. Tämän tyyppinen ilmanpuhdistus on jo erittäin laajasti käytössä kotitalouksissa ja teollisuudessa. PlasmaMade ilmansuodattimella on siis positiivinen vaikutus ihmisen terveyteen. PlasmaMade suodatin ei tarvitse mekaanista esisuodatinta. Tämä PlasmaMade ilmansuodatin on sertifioitu ja on turvallisin tapa suodattaa. PlasmaMade ilmansuodatin on uusi suunniteltu kierrätysilman suodatin. Tuoteopas PlasmaMade ilmansuodatin GUC 1214 v2.0 2

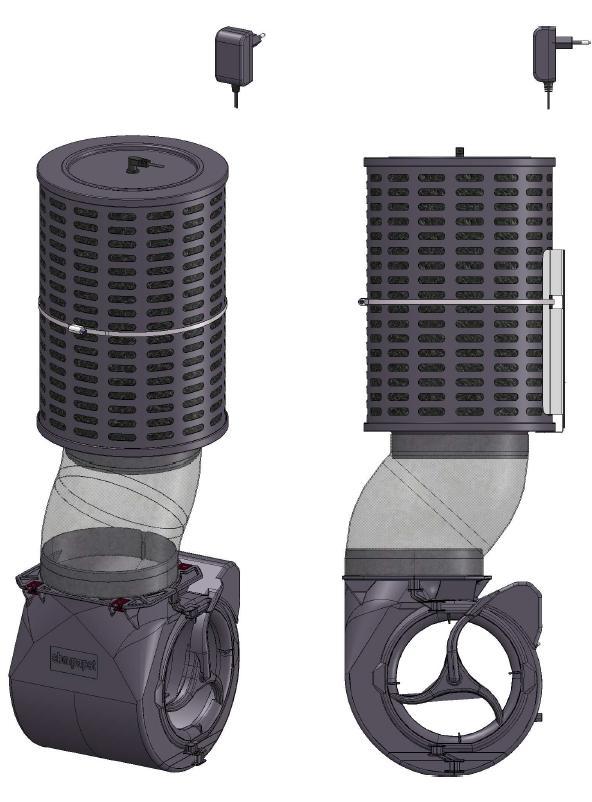

3 3. ULKOISET LIITTIMET 4. ASENTAMINEN A. ASENTAMINEN EM ADAPTERILLA B. ASENTAMINEN MOOTTORIIN PlasmaMade ilmansuodatin sopii kaikille uusille ja jo olemassa oleville liesituulettimille jotka toimivat max. 1000M3. Standardiliitin on pyöreä 150 mm. Mukana sisäänrakennettu adapter 240V - 12V. PlasmaMade ilmansuodatin tulee asenta liesituulettimen ulostuloon. Sisältää epäkesko kiinnitysliittimen (EM liittimen) helppoa ja nopeaa asennusta varten. Normaali asennusaika: 5 minuuttia. Tuoteopas PlasmaMade ilmansuodatin GUC 1214 v2.0 3

4 5. PÄÄOMINAISUUDET PLASMAMADE ILMANSUODATIN GUC1214 Suunniteltu uusille passiivisille taloille. PlasmaMade ilmansuodatin sopii kaikkiin liesituulettimiin <1000 M3. Sopii mihin tahansa asennettuun ja toimivaan liesituulettimeen. (jälkiasennus). Patentoitu Active Air Controlled System (moottori aktivoituu ilmavirrasta). LED valot osoittavat milloin ilmavirta huomataan. Ulostulot lisäasennuksille. PlasmaMade ilmansuodattivet vähentävät db-ääntä liestituulettimestasi max. 25%. Patentoitu itsestäänpuhdistuva järjestelmä. Korkealuokkainen aktiivihiilisuodatin joka kaappaa otsoniylikertymät O3. Patentoitu 12V ohjataan erityisellä verkkoon suunnitellulla adapterilla 240V tai 110V. Patentoitu elektrostaattisesti varautunut sisäydin Nano-kuitu materiaalilla. Patentoitu katrio täydelliseen erotteluun ja ilmanvaihtoon. PlasmaMade suodatin ei tarvitse mekaanista suodatinta. Erityisesti muotoiltu kuori yhdensuuntausta ilmavirtausta varten. Standardiliitin on soikea 230 / 80 mm. Nopea ja helppo asennus. CE, TÜV sertifikaatit. 5 vuoden takuu. Valmis Domoticalle. 6. SERTIFIKAATIT PlasmaMade ilmansuodatin on testattu TÜV & CE ohjesääntöjen mukaisesti. ü NEN EN-IEC :2012 EN : A1: ü NEN - EN-IEC C1: A11 ::2012 EN 50366: A1:2006 or EN 62233:2008 ü NEN - EN-IEC : 2011 EN ü DIN EN :2003 ü EMC (2004/108/EC) ü EMC (2006/95/EC) ü Suojaluokan III Laite Tuoteopas PlasmaMade ilmansuodatin GUC 1214 v2.0 4

5 Kotitalouksien ja vastaavien sähkölaitteiden turvallisuus Osa II: erityiset vaatimukset ilmanpuhdistimille Testannnut: TÜV Rheinland. 7. TUOTTEEN SAATAVUUS & KOODIT asmamade ilmansuodatin on tällä hetkellä valmistuksen alla, ja se on saatavilla viikosta Uudet tilaukset voidaan toimittaa 30 päivän päästä tilauksen vahvistuksesta. Tilaukset annetaan ja koordinoidaan vientiosastollamme. VAN DER SLUIS STAPHORST B.V. PO AD STAPHORST THE NETHERLANDS Internetsivu: Sähköposti: Puh: Kuvaus PlasmaMade ilmansuodatin Koodi GUC1214 EAN koodi Toimitusehdot EXW. Staphorst Tuottaja Van der Sluis Staphorst B.V. 8. LOGISTISET TIEDOT Kuvaus Pakkauksen leveys 390mm. Pakkauksen syvyys 290mm. Pakkauksen korkeus 295mm. Paino (Sisältää pakkausmateriaalit) 2060g. Kapasiteetti: Kpl/Eurolava 800x1200 mm / korkeus 1200mm 60 kpl Kapasiteetti: Kuorma-auto (standardi 13,5m.) 33 eurolavaa 1980 kpl Kapasiteetti: 20 kontti 1800 kpl Kapasiteetti: 40 kontti 3600 kpl Tuoteopas PlasmaMade ilmansuodatin GUC 1214 v2.0 5

6 9. KÄYTTÖOHJEET Yllämainitun PlasmaMade ilmansuodattimen käyttöohjeet on tällä hetkellä saatavilla seuraavilla kielillä: afrikka, arabia, kiina, tanska, englanti, viro, Suomi, ranska, unkari, italia, kroatia, Latvia, hollanti, norja, puola, portugali, venäjä, Slovenia, espanja, tšekki ja ruotsi. Tuoteopas PlasmaMade ilmansuodatin GUC 1214 v2.0 6

7 10. TEKNISET TIEDOT Ominaisuudet Malli GUC1214 Tuote PlasmaMade ilmansuodatin Toimittaja Van der Sluis Staphorst B.V. Patentti nro. Patentti Mitat 300 x ø 210 MM Väri Musta Ohjauspaneeli Patentoitu aktiivinen ilmaohjattu järjestelmä Huolto Itsestään puhdistuva Ulkomateriaalit Muovi (ABS) Ulkoisen sisääntulon mitat MM Sopii moottoreille < 1000m3 Voltit V HZ TAI 110V USA LED (2) Valmiustila / ilman aistiminen Adapteri 240v - 12v Johdon pituus < 150cm. Liitetty teho 19 watt max. EM-adapteri sisältyy Sertifikaatit CE & TÜV Takuu 5 vuotta Tuoteopas PlasmaMade ilmansuodatin GUC 1214 v2.0 7
