1 Tervetulo Olet vlinnut yhden mrkkinoiden prhist perämoottoreist. Siihen sisältyy lukuisi ominisuuksi, joill vrmistetn käytön helppous j kestävyys. Hyvän huolen- j kunnosspidon vull voit nutti tämän tuotteen käytöstä mont veneilykutt. Prhn suorituskyvyn j huolettomn käytön vrmistmiseksi pyydämme sinu lukemn tämän oppn läpikotisin. Tässä ohjekirjss on trkkoj tietoj tuotteen käytöstä j huollost. Suosittelemme, että tämä ohjekirj pidetään trpeen vrlt tuotteen mukn, kun olet vesillä. Kiitos, että olet ostnut yhden tuotteistmme. Toivomme vilpittömästi, että veneilysi on miellyttävää! Mercury Mrine EPA-päästömääräykset Mercury Mrinen Yhdysvlloiss myymät perämoottorit ovt Yhdysvltin ympäristönsuojeluvirston EPA:n sertifioimi niin, että ne noudttvt uusilt perämoottoreilt vdittvi ilmnssteiden hllintsäännösten määräyksiä. Tämä sertifiointi edellyttää, että tietyt säädöt on setettu tehtn normien mukn. Tästä syystä tehtn tuotteelle määräämää huoltomenettelyä on noudtettv trksti j, sikäli kuin mhdollist, plttv lkuperäisen suunnittelun ikomuksiin. Päästöjen hllintlitteiden j -järjestelmien huollon, vihdon ti korjuksen voi suoritt mikä thns venemoottorien korjusliike ti yksityinen korjj. Moottoreihin on merkitty päästöjenhllinttiedot trroill EPA-sertifioinnin pysyväksi todisteeksi.! VAARA Tämän tuotteen moottorin pkoksut sisältävät kemiklej, joiden Klifornin osvltioss tiedetään iheuttvn syöpää, syntymävikoj j muit suvunjtkmiseen liittyviä vurioit. Tkuuilmoitus Ostmsi tuotteeseen pätee Mercury Mrinen rjoitettu tkuu. Tkuuehdot ovt nähtävissä tämän ohjekirjn kohdss Tkuutiedot. Tkuuselitys sisältää kuvuksen siitä mikä on tkuun kttm, mikä ei ole tkuun kttm, ktteen kestojn, kuink prhiten sdn tkuukte, tärkeitä vstuuvputuslusekkeit j vhinkojen rjoitukset j muit tkuuseen liittyviä tietoj. Käy läpi nämä tiedot. Tähän julkisuun sisältyvät kuvukset j määritykset olivt voimss silloin, kun tämä käsikirj hyväksyttiin pinettvksi. Mercury Mrine, jok hrjoitt jtkuvn tuotekehityksen politiikk, pidättää oikeuden keskeyttää mllien tuotnnon milloin thns j muutt määrityksiä, ominisuuksi, menetelmiä ti toiminttpoj ilmn ennkkovroitust j velvoituksett. Mercury Mrine, Fond du Lc, Wisconsin, USA Pinettu Yhdysvlloiss 2012, Mercury Mrine Alph, Axius, Brvo One, Brvo Two, Brvo Three, Circle M with Wves Logo, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury with Wves Logo, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus j #1 On the Wter ovt Brunswick Corportionin rekisteröityjä tvrmerkkejä. Mercury Product Protection on Brunswick Corportionin rekisteröity plvelumerkki. Mercury Premier -plvelu Mercury rvioi jälleenmyyjiensä plvelutso j myöntää korkeimmn "Mercury Premier" -rvosnn niille, jotk osoittvt poikkeuksellisen hyvää plvelusitoutumist. Mercury Premier Service -rvosnn nsitseminen merkitsee, että myyjä: s tkuuhuollost korket sikstyytyväisyyspisteet (CSI) 12 kuukuden jlt omist kikki trvittvt huoltovälineet, testuslitteet, käsikirjt j vroskirjt 2013, Mercury Mrine 250 OptiMx 90-8M fin i

2 plkk vähintään yhden sertifioidun ti mestriteknikon trjo jnmukist plvelu kikille Mercury Mrinen sikkille trjo pitempiä plveluikoj j liikkuv plvelu, jos mhdollist käyttää, sett näytteille j vrstoi riittävästi itoj Mercury Precision Prts -vrosi Trjo puhtt j siistit tilt, joss työklut j huoltokirjllisuus on järjestelty hyvin. ii fin

3 TAKUUTIEDOT Tkuurekisteröinti... 1 Tkuun siirto... 1 Mercuryn tuotesuojohjelmn siirto (pidennetty huoltotkuu) (USA j Knd)... 2 Perämoottorin rjoitettu tkuu vuoden rjoitettu tkuu korroosiot vstn... 3 Tkuun kttvuus j rjoitusehdot... 5 Yhdysvltin EPA päästöjä koskev rjoitettu tkuu... 6 Päästöjenhllintjärjestelmän komponentit... 6 Klifornin päästöjen rjoitettu tkuu... 7 Klifornin ilmvrntolutkunnn selitys Klifornin päästöjenhllinnn tkuuilmoituksest... 8 Päästöjen todistuskyltti (tähti)... 8 Tkuukäytäntö Austrli j Uusi Seelnti... 9 Yleistietoj Veneilijän velvollisuudet Ennen perämoottorin käyttöä Veneen sopiv moottoriteho Pikveneen j suuritehoisen veneen jo Kuko ohjuksell vrustetut perämoottorit Potkurin vlint Huomutus kuko ohjuksest Nrullinen hätäktkisin Vedessä olevien ihmisten suojminen Mtkustjien turvllisuusviesti ponttoni j knsiveneet Perältojen j vnvesien yli hyppiminen Vedenlisiin esteisiin osuminen Pkoksupäästöt Perämoottorin vrusteiden vlitseminen Suosituksi turvlliseen veneilyyn Srjnumeron kirjminen OptiMx tekniset tiedot Osien tunnistus Kuljetus Veneen/perämoottorin vetäminen trilerill fin iii

4 Polttoine j öljy Polttoinesuositukset Öljysuositus Polttoineen lisäineet Polttoinevtimukset Polttoineen virtusrjoitusten välttäminen Vähäisen läpäisyn polttoineletkuvtimus Pineenlisi knnettvi polttoinesäiliöitä koskevt EPA säännökset FDV hn (Fuel Demnd Vlve) koskevt vtimukset Mercury Mrinen pineistettu knnettv polttoinesäiliö Erillisen öljysäiliön täyttö Moottoriin sennetun öljysäiliön täyttäminen Polttoinesäiliön täyttö Ominisuudet j hllintlitteet Kukosäätimen toiminnot Vroitusjärjestelmä Hydrulinen jokulmn säätö j kllistus Käyttö Tärkeitä tietoj Moottorin totutusjo Moottorin totutusjon polttoineseos Käynnistystä edeltävä trkistuslist Käyttö jäätymislämpötiloiss Käyttö suolisess ti likisess vedessä Käyttö merenpinnn yläpuolell Mntieteellisen korkeuden j sään vikutukset suorituskykyyn Ajokulmn säätö moottorin olless tyhjäkäynnillä Käyttö mtlikoiss Moottorin käynnistys Vihteenvihto Moottorin pysäytys iv fin

5 Huolto Perämoottorin hoito EPA päästömääräykset Trkstus j huoltoiktulu Jäähdytysjärjestelmän huuhtelu Ylkopn irrotus j sennus Yläkopn puhdistushoito Lturin hihnn trkstus Polttoinejärjestelmä Ohjuksen yhdystngon kiinnittimet Sulkkeet Korroosionsuoj nodi Akun trkstus Akkutietoj Potkurin vihto Sytytystulppien trkstus j vihto Ilmkompressorin suodtin Voitelukohdt Power Trim nesteen trkistus Vihteistokotelon voitelu Uponnut perämoottori Säilytys Säilytyksen vlmistelu Polttoinejärjestelmä Moottorin sisäosien suojelu Perämoottorin ulko osien suojus Vihteistokotelo Perämoottorin sijoitus säilytystä vrten Akun säilytys Vinetsintä Käynnistysmoottori ei pyöritä moottori Moottori ei käynnisty Moottori käy epätsisesti Tehon menetys Vroitustorvi ktivoituu (tehohäviön myötä) Vroitustorvi ktivoituu (ilmn tehohäviötä) Akku ei pidä ltust Omistjn huoltopu Pikllinen korjushuolto Huolto poiss koto Osi j lisävrusteit koskevt kyselyt Huoltopu fin v

6 Perämoottorin sennus Mercury Mrinen vlidoimt moottorien kiinnitysost Veneen sopiv moottoriteho Vihteell käynnistymisen estäminen Perämoottorin vrusteiden vlitseminen Polttoinejärjestelmä Asennustiedot Moottorin nostminen Ohjuskpeli oikenpuolimminen reittikpeli Ohjuksen yhdystngon kiinnittimet Perämoottorin suositellun sennuskorkeuden määrittäminen Perämoottorin sennusreikien porminen Perämoottorin kiinnittäminen peräpeiliin Sähkö, letkut, kontrollikpelit j etukiinnike Tuoreöljyvoitelun setukset Nstojen säätö Huoltoloki. Huoltolokikirj vi fin

7 Tkuurekisteröinti YHDYSVALLAT JA KANADA TAKUUTIEDOT Tkuusuojn smiseksi tuote täytyy rekisteröidä Mercury Mrinell. Myyntijnkohtn myyntiliikkeen tulee täyttää tkuurekisteröinti j lähettää se välittömästi Mercury Mrinelle MercNETin, sähköpostin ti postin välityksellä. Vstnotettun tkuurekisteröinnin Mercury Mrine kirj sen. Myyntiliikkeen tulee nt sinulle kopio tkuurekisteröinnistä. HUOMAUTUS: Mercury Mrinen j Yhdysvlloiss myytävien veneilytuotteiden myyjien on ylläpidettävä rekisterilistoj siltä vrlt, että omistjille on lähetettävä ilmoitus tuotteen tkisinkutsust liittovltion turvllisuuslkien perusteell. Voit tehdä osoitteenmuutoksen milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuurekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä moottorin srjnumero. Myyntiliike voi myös välittää nämä muuttuneet tiedot. Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA Jos tuote on ostettu Yhdysvltojen j Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Tkuun siirto YHDYSVALLAT JA KANADA Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Voit siirtää tkuun seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä moottorin srjnumeron Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Yhdysvlloiss j Kndss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W 6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi Tkuun siirto käsitellessään Mercury Mrine kirj ylös uuden omistjn tiedot. Tästä plvelust ei veloitet. YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA Jos tuote on ostettu Yhdysvltojen j Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. fin 1

8 TAKUUTIEDOT Mercuryn tuotesuojohjelmn siirto (pidennetty huoltotkuu) (USA j Knd) Tuotesuojohjelmn jäljellä olev tkuuik voidn siirtää moottorin seurvlle ostjlle kolmenkymmenen (30) vuorokuden kuluess myyntipäivästä. Sopimukset, joit ei siirretä kolmenkymmenen (30) vuorokuden kuluess seurvst ostost, eivät ole enää voimss, eikä tuote ole sopimuksen ehtojen mukisesti enää tkuun linen. Hlutesssi siirtää ohjelmn seurvlle omistjlle ot yhteyttä Mercuryn tuotesuojosstoon ti vltuutettuun jälleenmyyjään j pyydä siirtopyyntölomke. Lähetä Mercuryn tuotesuojosstolle kuitti ostost, täytetty siirtopyyntölomke sekä Mercury Mrinelle osoitettu 50,00 USD:n shekki (kutkin moottori kohti) siirtomksuksi. Ohjelmn tkuut ei void siirtää tuotteelt toiselle eikä hyväksymättömille sovelluksille. Sertifioituj iemmin omistettuj moottoriohjelmi ei voi siirtää. Voit pyytää pu tuotesuojosstolt, Mercury Product Protection Deprtment, numerost klo CST (keskilännen ik), m pe ti lähettämällä sähköposti osoitteeseen mpp_support@mercmrine.com. Perämoottorin rjoitettu tkuu YHDYSVALLAT, KANADA, EUROOPPA, LÄHI-ITÄ, AFRIKKA JA ITSENÄISTEN VALTIOIDEN LIITTO TAKUUN LAAJUUS: Mercury Mrine tk, että sen uusiss tuotteiss ei ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. TAKUUN KESTOAIKA: Tämä rjoitettu tkuu kestää kolme (3) vuott joko siitä päivämäärästä, jolloin tuote on ensimmäiseksi myyty virkistyskäyttäjälle, ti siitä päivämäärästä, jolloin se on ensiksi otettu käyttöön, sen mukn, kumpi tphtuu ensin. Näiden tuotteiden kuplliset käyttäjät svt tkuusuojn yhdeksi (1) vuodeksi ensimmäisestä myyntipäivästä ti yhdeksi (1) vuodeksi ensimmäisestä käyttöönottopäivästä sen mukn, kumpi tphtuu ensin. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Tkuuikn suoritettu osien korjus, vihto ti huoltotehtävä ei pidennä tkuuik sen lkuperäistä päättymispäivää edemmäksi. Jäljellä olev tkuuik voidn siirtää huvivenekäyttösikklt toiselle huvivenekäyttösikklle, kun tuote rekisteröidään sinmukisesti uudelleen. Jäljellä olev tkuuik ei voi siirtää kupllisess käytössä sikklt toiselle. Tkuusuoj stetn kumot käytetylle ti tkisinotetulle tuotteelle ti tuotteelle, jok on hnkittu huutokupst, romukupst ti vkuutusyhtiöstä. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuun voivt sd inostn vähittäismyyntisikkt, jotk ostvt tuotteens myyntimss Mercury Mrinen vltuuttmn tuotteen jälleenmyyjänä toimivlt myyntiliikkeeltä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti uudelleen) voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Käyttö- j huolto-oppiss kuvttu rutiinihuolto pitää suoritt jlln tkuuoikeuden ylläpitämiseksi. Mercury Mrine pidättää oikeuden tehdä tkuusuojn riippuvksi sinmukisen huollon todisteist. MITÄ MERCURY TEKEE: Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury-tuotteen ostohinnn pluttmiseen. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. 2 fin

9 TAKUUTIEDOT MITEN TAKUUSUOJA SAADAAN: Asikkn on järjestettävä Mercurylle kohtuullinen mhdollisuus tuotteen korjmiseen sekä kohtuullinen pääsy tuotteen luo tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi toimitt tuotett tälliselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjllinen ilmoitus. Me huolehdimme sitten tuotteen trkstuksest j tkuun kttmn korjustyön suorittmisest. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli tkuu ei kt suoritettu huolto, ostj mks kikki selliseen liittyvät työ- j mterilikustnnukset sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt rutiinihuoltokohteit, määräikishuoltoj, säätöjä, normli kulumist, väärinkäytön iheuttmi vurioit, epänormli käyttöä, potkurin ti välityssuhteen käyttöä, jok ei slli moottorin käyntiä sen suositeltvll täysksun kierroslukulueell (lisätietoj käyttö- j huolto-ohjekirjss), tuotteen käyttöä tvll, jok ei vst käyttö- j huolto-ohjekirjn toimint/käyttöjksoosn suosituksi, liminlyöntiä, onnettomuuksi, uppomist, väärää sennust (sinmukiset sennusmääritykset j -menetelmät on selostettu tuotteen sennusohjeiss), sitont huolto, sellisen vrusteen ti osn käyttöä, jot emme ole vlmistneet ti myyneet, suihkupumpun siipipyöriä j sisäkkeitä, käyttämistä polttoineiden, öljyjen ti voiteluineiden knss, jotk eivät sovellu käytettäviksi tuotteen knss (lisätietoj käyttö- j huolto-ohjekirjss), osien muuttmist ti poistmist, veden pääsyä moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt, ti jäähdytysjärjestelmän tukoksest, moottorin käyttämisestä poiss vedestä, moottorin sennuksest liin korkelle peräpeiliin ti veneen jmisest moottorin olless liin kuksi trimmttun johtuvn riittämättömän jäähdytysveden tuotteelle iheuttmi vurioit. Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Tämä tkuu ei kt vesiltä nostoon, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokrn, iheutuneeseen hittn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppiseen stunnis- ti seurnnisvhinkoon liittyviä kustnnuksi. Lisäksi veneen suunnittelust johtuvn veneen rkenteiden ti mterilin poistoon j/ti vihtoon liittyvät kulut, jott tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, väitteitä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen, j jos sellisi on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. Lisätietoj tämän tkuun kttmist tphtumist j olosuhteist sekä niistä, joit tkuu ei kt, on käyttö- j huolto-ohjekirjn tkuusuoj käsittelevässä osss, jok tässä minittun muodost osn tästä tkuust. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKIN OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. 3 vuoden rjoitettu tkuu korroosiot vstn TAKUUN LAAJUUS: Mercury Mrine tk, ettei yksikään uusi Mercury-, Mriner-, Mercury Rcing-, Sport Jet- ti M 2 -Jet-vetolite, Mercury Mrine -perämoottorin seurntlite, Mercury MerCruiser -sisämoottori ti - sisäperämoottori (tuote) lkk toimimst korroosion välittömänä seuruksen seurvss minitun jnjkson ikn. TAKUUN KESTOAIKA: Tämä rjoitettu korroosiotkuu kestää kolme (3) vuott joko siitä päivämäärästä, jolloin tuote ensimmäiseksi myytiin, ti siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön sen mukn, kumpi sttuu ensin. Tkuuikn suoritettu osien korjus, vihto ti huoltotehtävä ei pidennä tkuuik sen lkuperäistä päättymispäivää edemmäksi. Jäljellä olev tkuusuoj voidn siirtää seurvlle (ei-kupllisen käytön) ostjlle rekisteröimällä tuote sinmukisesti uudelleen. fin 3

10 TAKUUTIEDOT VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuun voivt sd inostn vähittäismyyntisikkt, jotk ostvt tuotteens myyntimss Mercury Mrinen vltuuttmn tuotteen jälleenmyyjänä toimivlt myyntiliikkeeltä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö- j huolto-ohjekirjss määritettyjen korroosionestolitteiden on oltv käytössä veneessä j käyttö- j huolto-ohjekirjss esitetty rutiinihuolto täytyy suoritt määrättynä ikn (mukn lukien rjoituksett suoj-nodit, määritettyjen voiteluineiden käyttö sekä kolhujen j nrmujen korjus), jott tkuu olisi voimss. Mercury Mrine pidättää oikeuden tehdä tkuusuojn riippuvksi sinmukisen huollon todisteist. MITÄ MERCURY TEKEE: Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn syöpyneen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen sertifioimiin peruskorjttuihin osiin ti Mercury-tuotteen ostohinnn pluttmiseen. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asikkn on järjestettävä Mercurylle kohtuullinen mhdollisuus tuotteen korjmiseen sekä kohtuullinen pääsy tuotteen luo tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi toimitt tuotett tälliselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjllinen ilmoitus. Me huolehdimme sitten tuotteen trkstuksest j tkuun kttmn korjustyön suorittmisest. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli tkuu ei kt suoritettu huolto, ostj mks kikki selliseen liittyvät työ- j mterilikustnnukset sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt sähköjärjestelmän korroosiot, vurioiden iheuttm korroosiot, pelkästään kosmeettiseen vurioon johtv korroosiot, väärinkäyttöä ti epäsinmukist huolto, lisävrusteiden, mittreiden ti ohjusjärjestelmien korroosiot, tehtll sennetun jet-vetolitteen korroosiot, vesiksvillisuudest johtuv korroosiot, lle yhden vuoden rjoitetull tuotetkuull myytyä tuotett, vrosi (sikkn hnkkimi osi), kupllisess sovelluksess käytettyjä tuotteit. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Tämä korroosiotkuu ei kt hjsähkövirtojen iheuttm korroosiovuriot (rnnll olevt sähköliitännät, lähellä olevt veneet, vedenlinen metlli), vn siltä on suojuduttv käyttämällä korroosionsuojjärjestelmää, esim. Mercury Precision Prts- ti Quicksilver MerCthode -järjestelmää j/ti glvnisi eristimiä. Korroosiovurio, jok iheutuu virheellisestä kupripohjisen ksvillisuudenestomlin käytöstä, ei myöskään ole tämän rjoitetun tkuun kttm. Jos ksvillisuudenestosuojus on trpeen, suosittelemme tributyylitin-diptti (TBTA) -pohjisi ksvillisuudenestomlej perämoottoreille j MerCruiser-veneilysovelluksille. Alueill, joill TBTA-pohjiset mlit ovt lkisääteisesti kiellettyjä, voidn käyttää kupripohjisi mlej runkoon j peräpeiliin. Älä sivele mli suorn perämoottoriin ti MerCruiser-tuotteeseen. Lisäksi on huolellisesti vältettävä sähköä johtv yhteyttä tkuunlisen tuotteen j mlin välillä. MerCruiser-tuotteess on jätettävä vähintään 38 mm (1.5 in.) mlmton os peräpeilisennelmn ympärille. Ktso lisätietoj käyttö- j huolto-ohjekirjst. Lisätietoj tämän tkuun kttmist tphtumist j olosuhteist sekä niistä, joit tkuu ei kt, on käyttö- j huolto-ohjekirjn tkuusuoj käsittelevässä osss, jok tässä minittun muodost osn tästä tkuust. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKIN OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. 4 fin

11 TAKUUTIEDOT Tkuun kttvuus j rjoitusehdot Tämän osn trkoituksen on korjt joitkin yleisimpiä tkuuseen liittyviä väärinkäsityksiä. Seurvss on selitetty joitkin huoltotyyppejä, joit tkuu ei kt. Seurvss esitetyt ehdot muodostvt tässä minittuin osn seurvist tkuusopimuksist: kolmen vuoden rjoitettu tkuu korroosion iheuttmi vurioit vstn, knsinvälinen rjoitettu perämoottoritkuu sekä perämoottorin rjoitettu tkuu Yhdysvlloiss j Kndss. Huomioi, että tkuu ktt tkuujn kuluess trvittvt mterili- j vlmistusvioist iheutuvt korjukset. Asennusvirheet, onnettomuudet, tvllinen kuluminen j monet muut tuotteeseen vikuttvt sit eivät kuulu tkuun piiriin. Tkuu rjoittuu mterili- j vlmistusvikoihin mutt vin silloin, kun kuluttjlle myynti tphtuu mss, jonne tuontiin meiltä on stu vltuudet. Jos sinull on kysyttävää tkuusuojst, ot yhteys vltuutettuun jälleenmyyjään. Hän vst mielellään kikkiin kysymyksiisi. YLEISET TAKUUN RAJOITUKSET 1. Pienet säädöt j viritykset, joihin kuuluvt sytytystulppien ti sytytyskomponenttien trkistus, puhdistus j säätö, ksuttimen setukset, suodttimet, hihnt, hllintlitteet sekä normlihuoltojen yhteydessä tehtävä voitelun trkistus. 2. Tehtll sennetut jet-vetolitteet tkuuseen kuulumttomi osi ovt: iskun ti kulumisen iheuttm jet-vetolitteen siipipyörän j jet-vetolitteen sisuksen vurio sekä vääränlisest huollost iheutuv vetokselin lkereiden vesivurio. 3. Liminlyönnin, huollon puutteen, onnettomuuden, epänormlin käytön ti väärän sennuksen ti huollon iheuttmt vuriot. 4. Vesiltä nosto j vesille lsku, hinusmksut; veneen rkenteest iheutuv väliseinien ti mterilien irrotus j/ti vihto tuotteeseen käsiksi pääsemiseksi; kikki sin liittyvät kuljetusmksut j/ti mtkustusik jne. Tkuuhuolto vrten on nnettv kohtuullinen mhdollisuus päästä käsiksi tuotteeseen. Asikkn on toimitettv tuote vltuutetulle jälleenmyyjälle. 5. Asikkn pyytämät lisähuoltotyöt, jotk ylittävät tkuuvelvollisuuden täyttämiselle välttämättömät työt. 6. Muun kuin vltuutetun jälleenmyyjän suorittmt työt kuuluvt tkuun piiriin vin seurviss olosuhteiss: kun ne suoritetn hätätilnteess (sillä ehdoll, ettei lueell ole vltuutettu myyjää, jok voi suoritt trvittvn työn ti jok pystyy nostmn veneen vesiltä tms. sekä tehds on ntnut tämän liikkeen suorittmille töille etukäteen hyväksynnän). 7. Kikki stunnis- j/ti seurnnisvhingot (kikenliset vrsto-, puhelin- ti vuokrkulut, viv ti jn ti tulon menetys) ovt omistjn vstuull. 8. Muiden kuin Mercury Precision ti Quicksilver -osien käyttö tkuukorjuksiss. 9. Öljyt, voiteluineet ti nesteet, jotk on vihdettu normlihuollon puitteiss, ovt sikkn vstuull, ellei näiden hukk ti likntuminen ole iheutunut tuotevist, jot voidn hrkit tkuukorvukseen. 10. Osllistuminen ti vlmistuminen kisoihin ti muuhun kilpilutoimintn ti käyttö kilpilutyyppisen lyksikön knss. 11. Moottorimelu ei välttämättä ole merkki vkvst moottorivist. Jos vinmäärittely viitt vkvn sisäiseen moottorivikn, jok voi iheutt rikkoutumisen, melu synnyttävä vik pitää korjt tkuun puitteiss. 12. Vedenlisiin esineisiin osumisen lyksikölle j/ti potkurille iheuttmi vurioit pidetään veneilyvrn. 13. Veden pääsy moottoriin polttoineen syötön, imusrjn ti pkojärjestelmän kutt ti veteen upottmll. 14. Osrikot, jotk iheutuvt jäähdytysveden puutteest, jok johtuu moottorin käynnistämisestä kuivn, vieriden esineiden tukkimist vedenottoukoist ti liin korkelle sennetust ti liin kus trimmtust moottorist. 15. Tuotteelle sopimttomien poltto- j voiteluineiden käyttö. Ktso Huolto. fin 5

12 TAKUUTIEDOT 16. Rjoitettu tkuumme ei koske sellisten osien j lisävrusteiden, joit me emme ole vlmistneet ti myyneet, sentmisen ti käytön tuotteillemme iheuttmi vurioit. Sellisten osien ti lisävrusteiden käytöstä riippumttomt vit kuuluvt tkuun piiriin, jos ne muuten täyttävät kyseisen tuotteen rjoitetun tkuun ehdot. Yhdysvltin EPA-päästöjä koskev rjoitettu tkuu Asetuksen 40 CFR kppleen 1045, lkppleen B luomien velvoitteiden mukisesti Mercury Mrine nt vähittäissikklle viiden vuoden ti 175 käyttötunnin (kumpi tulee ensin) tkuun siitä, että moottori on suunniteltu, rkennettu j vrustettu niin, että se noudtt myyntijnkohtn ilmnsuojelusetuksen (Clen Air Act) pykälän 213 nojll voimss olevi sääntöjä eikä moottoriss ole mterili- ti vlmistusvikoj, jotk estäisivät moottori täyttämästä voimss olevi määräyksiä. Päästötkuu koskee kikki osi, jotk on lueteltu kohdss Päästöjenhllintjärjestelmän komponentit. Päästöjenhllintjärjestelmän komponentit EPA:n j Klifornin päästötkuu koskee kikki seurvss lueteltuj osi: PÄÄSTÖJENHALLINTAJÄRJESTELMÄN OSAT: 1. Polttoineen nnostelujärjestelmä. Ksutin j sisäiset ost (j/ti pineensäädin ti polttoineen ruiskutusjärjestelmä) b. Kylmäkäynnistyksen rikstusjärjestelmä c. Imuventtiilit 2. Imuilmjärjestelmä. Imusrj b. Turbohdin- j hdinjärjestelmät (soveltuvin osin) 3. Sytytysjärjestelmä. Sytytystulpt b. Mgneetto- ti elektroninen sytytysjärjestelmä c. Sytytyksen joitusjärjestelmä d. Sytytyskäämi j/ti ohjusyksikkö e. Sytytysjohdot 4. Voitelujärjestelmä (pitsi 4-thtimoottorit). Öljypumppu j sisäiset ost b. Öljynruiskuttimet c. Öljymittri 5. Pkoksujärjestelmä. Pkosrj b. Pkoventtiilit 6. Edeltävissä järjestelmissä käytettävät sekliset ost. Letkut, kiristimet, liittimet, putket, tiivisteet ti tiivistyslitteet sekä kiinnitysost b. Hihnpyörät, hihnt j välipyörät c. Tyhjiö-, lämpö-, suunt- j ikherkät venttiilit j ktkisimet. d. Elektroniset säätimet Päästötkuu ei koske osi, joiss esiintyvä vik ei lisäisi moottorin säädettävien osien päästöjä. 6 fin

13 TAKUUTIEDOT Klifornin päästöjen rjoitettu tkuu Klifornin ilmvrntolutkunt (Cliforni Air Resources Bord) on julkissut ilmnssteiden päästömääräykset perämoottoreille. Määräykset pätevät kikkiin Kliforniss vähittäissikkille myytyihin perämoottoreihin, jotk on vlmistettu mllivuodeksi 2001 ti myöhemmin. Näiden määräysten mukisesti Mercury Mrine nt tämän rjoitetun tkuun päästöjenhllintjärjestelmille (ktso seurvss lueteltvt Päästöjenhllintjärjestelmän komponentit) j tk lisäksi, että perämoottori on suunniteltu, rkennettu j vrustettu noudttmn kikki voimss olevi Klifornin ilmvrntolutkunnn omksumi sääntöjä sen työturvllisuuslin (Helth nd Sfety Code) lukujen 1 j 2, osn 5, joksen 26 ntmien vltuuksien nojll. Tietoj rjoitetust tkuust, jok koskee päästöihin liittymättömiä perämoottorin osi, st perämoottoriisi kuuluvst rjoitetun tkuun ilmoituksest. TAKUUN LAAJUUS: Mercury Mrine tk, että sen uusien mllivuoden 2001 j myöhempien sisä- j sisäperämoottorien päästöjenhllintjärjestelmien osiss (ktso Päästöjenhllintjärjestelmän komponentit), jotk klifornilinen jälleenmyyjä on myynyt Kliforniss suville vähittäissikkille, ei ole mterili- ti vlmistusvikoj, jotk iheuttvt tkuunlisen osn poikkemisen kikiss olennisiss suhteiss Mercury Mrinen Klifornin ilmvrntolutkunnlle jättämässä sertifiointihkemuksess kuvtust osst jnjksoksi j ehdoill, jotk ilmoitetn myöhempänä. Tkuuvin määrityksen hint kuuluu tkuun piiriin (jos tkuukorvushkemus hyväksytään). Tkuun lisen osn vioittumisen iheuttmt vuriot muille moottorin osille korjtn myös tkuun lisin. TAKUUN KESTOAIKA: Tämä rjoitettu tkuu nt suojn uusien mllivuoden 2001 j myöhempien perämoottorien, jotk on myyty Kliforniss vähittäissikklle, päästöjenhllintjärjestelmille neljäksi (4) vuodeksi joko tuotteen ensimmäisestä myyntipäivästä ti ensimmäisestä käyttöönottopäivästä sen mukn, kumpi tphtuu ensin, ti moottorin 250 käyttötunniksi (moottorin tuntimittrin määrittelemänä, jos sellinen on sennettu). Päästöihin liittyvät normlin kunnosspidon kohteet, kuten sytytystulpt j suodttimet, jotk ovt tkuunlisten osien listll, on tttu vin niiden ensimmäiseen vdittvn vihtoon sti. Lisätietoj on kohdss Päästöjenhllintjärjestelmän ost j huoltoiktulu. Tkuuikn suoritettu osien korjus, vihto ti huoltotehtävä ei pidennä tkuuik sen lkuperäistä päättymispäivää edemmäksi. Voimss olev tkuuik voidn siirtää seurvlle ostjlle. (Ktso tkuun siirto koskevi ohjeit.) MITEN TAKUUSUOJA SAADAAN: Asikkn pitää järjestää Mercurylle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Jos ostj ei voi toimitt tuotett selliselle jälleenmyyjälle, ilmoit sist Mercury Mrinelle, jolloin Mercury järjestää trkstuksen j tkuunliset korjukset. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli tkuu ei kt suoritettu huolto, ostj mks kikki selliseen liittyvät työ- j mterilikustnnukset sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. MITÄ MERCURY TEKEE: Mercury Mrinen yksinominen j ino velvoite tämän tkuun puitteiss on rjoitetusti, omll kustnnuksellmme j vlintmme mukn korjt ti viht villiset ost uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti korvt Mercury-tuotteest mksettu hint. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt rutiinihuoltokohteit, virityksiä, säätöjä, normli kulumist, väärinkäytön iheuttmi vurioit, epänormli käyttöä, potkurin ti välityssuhteen käyttöä, jok ei slli moottorin käyntiä suositeltvll täysksun kierrosluvull (ktso Yleistietoj Tekniset tiedot), tuotteen käyttöä tvll, jok ei vst käyttö- j huolto-oppn toimint-/käyttökierto-osn suosituksi, liminlyöntiä, onnettomuuksi, uppomist, väärää sennust (sinmukiset sennusmääritykset j - tekniikt on selostettu tuotteen sennusohjeiss), epäkelpo huolto, suihkupumpun siipipyöriä j sisuksi, käyttämistä polttoineiden, öljyjen ti voiteluineiden knss, jotk eivät sovellu tuotteess käytettäviksi (ktso Polttoine j öljy), osien muuttelu ti poistminen. Tämä tkuu ei kt vesiltä nostoon, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokrn, iheutuneeseen hittn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppiseen stunnis- ti seurnnisvhinkoon liittyviä kustnnuksi. Lisäksi veneen suunnittelust johtuvn veneen rkenteiden ti mterilin poistoon j/ti vihtoon liittyvät kulut, jott tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän tkuun kttmi. fin 7

14 TAKUUTIEDOT Tkuuseen kuulumttomn päästöjenhllintlitteiden j -järjestelmien kunnosspidon, vihdon ti korjuksen s suoritt mikä thns venemoottorien korjusliike ti -henkilö. Muiden kuin Mercury-osien käyttö tkuuseen kuulumttomn kunnosspitoon j korjukseen ei ole peruste muiden tkuunlisten töiden kieltämiseen. Lisäosien (kuten Klifornin sääntökokoelmn nimikkeen 13 kohdss 1900 (b)(1) j (b) (10) on määritelty) ti muutettujen osien käyttö, joit Klifornin ilmvrntolutkunt ei ole sllinut, voi oll perusteen tkuuvteen kieltämiseen Mercuryn Mrinen hrkinnn mukn. Sllimttomien lisäosien ti muutettujen osien iheuttmt tkuunlisten osien vit eivät kuulu tkuun piiriin. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKIN OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Jos sinull on kysymyksiä tkuuseen liittyvistä oikeuksistsi ti velvollisuuksistsi, ot yhteys Mercury Mrineen numeross (USA). Klifornin ilmvrntolutkunnn selitys Klifornin päästöjenhllinnn tkuuilmoituksest TAKUUSEEN LIITTYVÄT OIKEUTESI JA VELVOLLISUUTESI: Klifornin ilmvrntolutkunt selittää mielellään mllivuoden 2001 j myöhempien perämoottorien päästöjenhllintjärjestelmän tkuun. Kliforniss uudet perämoottorit täytyy suunnitell, rkent j vrust täyttämään osvltion nkrt svusumu estävät normit. Mercury Mrinen täytyy nt tkuu perämoottorisi päästöjenhllintjärjestelmälle ll lueteltviksi joiksi edellyttäen, ettei perämoottorisi ole käytetty väärin, liminlyöty ti huollettu kelvottomsti. Moottorin päästöjenhllintjärjestelmään voi kuulu sellisi osi kuin ksutin ti polttoineen ruiskutusjärjestelmä, sytytysjärjestelmä ti ktlysttori. Siihen voi myös sisältyä letkuj, hihnoj, liittimiä j muit päästöihin liittyviä sennelmi. Missä tkuunlinen vik esiintyy, Mercury Mrine korj perämoottorisi ilmn sinulle koituvi kuluj, mukn lukien vinmääritys, ost j työ. VALMISTAJAN TAKUUSUOJA: Vlitut päästöjenhllintost mllivuoden 2001 j myöhemmistä perämoottoreist ovt tkuun lisi neljä (4) vuott ti 250 käyttötunti sen mukn, kumpi sttuu ensin. Käyttötunteihin perustuv tkuusuoj sllitn kuitenkin vin perämoottoreille j luksille, jotk on vrustettu sillisill tuntimittreill ti niitä vstvill. Jos jokin päästöihin liittyvä moottorisi os vioittuu tkuun olless voimss, Mercury Mrine korj ti viht osn. OMISTAJAN TAKUUSEEN LIITTYVÄT VELVOLLISUUDET: Perämoottorin omistjn olet vstuuss vdittvn kunnosspidon suorittmisest, jonk näet Huolto -osst. Mercury Mrine suosittelee, että pidät tlless kikkien perämoottoriisi liittyvien huoltotöiden kuitit, mutt Mercury Mrine ei voi kieltää tkuut pelkästään kuittien puutteen vuoksi ti sen tki, ettet ole vrmistnut kikkien iktulun mukisten huoltotöiden suorittmist. Perämoottorin omistjn sinun pitäisi kuitenkin oll tietoinen siitä, että Mercury Mrine voi kieltää sinult tkuusuojn, jos perämoottorisi ti sen os on vioittunut väärinkäytön, liminlyönnin, kelvottomn kunnosspidon ti hyväksymättömien muutosten tähden. Olet velvollinen viemään perämoottorisi Mercury-jälleenmyyjälle, joll on vltuudet huolt tuote, heti kun ongelm esiintyy. Tkuukorjukset suoritetn loppuun kohtuullisess jss, jok ei ylitä 30 päivää. Jos sinull on kysymyksiä tkuuseen liittyvistä oikeuksistsi ti velvollisuuksistsi, ot yhteys Mercury Mrineen numeross (USA). Päästöjen todistuskyltti (tähti) Perämoottorien koppn on kiinnitetty jokin seurvist tähtimerkeistä. 8 fin

15 Puhtmmn venemoottorin symboli merkitsee: TAKUUTIEDOT Puhtmpi ilm j vesi terveellisempi elämäntyyli j ympäristö. Prempi polttoinetlous poltt jop prosentti vähemmän bensiiniä j öljyä kuin tvlliset ksuttimelliset kksithtimoottorit säästäen rh j luonnonvroj. Pitempi päästötkuu suojelee kuluttj tehden käytöstä huoletont. Yksi tähti Vähäiset päästöt Yhden tähden merkki osoitt, että moottori täyttää ilmvrntolutkunnn vuoden 2001 pkoksupäästöjen normit. Moottorien, jotk täyttävät nämä normit, päästöt ovt 75 % lhisempi kuin tvllisten ksuttimellisten kksithtimoottorien. Nämä moottorit vstvt Yhdysvltin EPA:n vuonn 2006 venemoottoreilt vdittvi normej. Kksi tähteä Hyvin vähäiset päästöt Khden tähden merkki osoitt, että moottori täyttää ilmvrntolutkunnn vuonn 2004 henkilöveneiltä j perämoottoreilt vdittvt pkoksunormit. Nämä normit täyttävien moottorien päästöt ovt 20 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. Kolme tähteä Ultrvähäiset päästöt Kolmen tähden merkki osoitt, että moottori täyttää ilmvrntolutkunnn vuonn 2008 henkilöveneiltä j perämoottoreilt vdittvt pkoksujen päästönormit ti veneiden sisäperä- j sisämoottoreilt vdittvt pkoksujen päästönormit. Nämä normit täyttävien moottorien päästöt ovt 65 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. Neljä tähteä Superultrvähäiset päästöt Neljän tähden merkki osoitt, että moottori täyttää ilmvrntolutkunnn vuonn 2009 sisäperä- j sisämoottoreilt vdittvt pkoksunormit. Henkilökohtiset vesilukset j veneiden perämoottorit voivt myös täyttää nämä normit. Nämä normit täyttävien moottorien päästöt ovt 90 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. Tkuukäytäntö Austrli j Uusi-Seelnti MERCURY/MARINER-PERÄMOOTTORIN RAJOITETTU TAKUU AUSTRALIAA JA UUTTA-SEELANTIA KOSKEVA KÄYTÄNTÖ Tämän rjoitetun tkuun myöntäjä on Mrine Power Interntionl Pty Ltd ACN osoitteest Bessemer Drive, Dndenong South, Victori 3175, Austrli (puhelin (61) (3) ), sähköposti: merc_info@mercmrine.com. Mitä tkuu ktt Mercury Mrine tk, että sen uusiss tuotteiss ei ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. Tkuun kuluttjlle myöntämät edut nnetn muiden kuluttjlin myöntämien oikeuksien j korvuskeinojen lisäksi suhteess tuotteisiin ti plveluihin, joit tkuu koskee. fin 9

16 Austrlin kuluttjlin mukiset tkuut TAKUUTIEDOT Tuotteemme sisältävät tkuit, joit ei void sulke pois Austrlin kuluttjlin puitteiss. Sinull on oikeus sd korvv tuote ti hyvitys merkittävästä vist sekä korvus muist kohtuullisesti ennkoitvist menetyksistä ti vhingoist. Sinull on myös oikeus sd tuotteet korjtuiksi ti vihdetuiksi, mikäli tuotteet eivät ole hyväksyttävän ltuisi ti vik ei täytä merkittävän vin määritystä. Tkuuik huvivenekäyttöön Tämä rjoitettu tkuu kestää kolme (3) vuott joko siitä päivämäärästä, jolloin tuote on ensimmäiseksi myyty virkistyskäyttäjälle, ti siitä päivämäärästä, jolloin se on ensiksi otettu käyttöön, sen mukn, kumpi tphtuu ensin. Jäljellä olev tkuusuoj voidn siirtää seurvlle huvikäyttöön ostvlle sikklle rekisteröimällä tuote sinmukisesti uudelleen. Tkuuik kuplliseen käyttöön Näiden tuotteiden kuplliset käyttäjät svt tämän rjoitetun tkuun mukisen tkuusuojn yhdeksi (1) vuodeksi ensimmäisestä myyntipäivästä ti yhdeksi (1) vuodeksi ensimmäisestä käyttöönottopäivästä sen mukn, kumpi tphtuu ensin. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Jäljellä olev tkuuik ei voi siirtää kupllisess käytössä sikklt toiselle. Ehdot, jotk on täytettävä tkuusuojn smiseksi Tämän rjoitetun tkuun mukisen tkuusuojn voivt sd inostn vähittäismyyntisikkt, jotk ostvt tuotteens myyntimss Mercury Mrinen vltuuttmn tuotteen jälleenmyyjänä toimivlt myyntiliikkeeltä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti) voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Käyttö- j huolto-oppiss kuvttu rutiinihuolto pitää suoritt jlln tkuuoikeuden ylläpitämiseksi. Mercury Mrine pidättää oikeuden tehdä tkuusuojn riippuvksi sinmukisen huollon todisteist. Mitä Mercury tekee Mercury Mrinen yksinominen j ino velvoite tämän rjoitetun tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Tämän rjoitetun tkuun ntmn tkuusuojn sminen Asikkn pitää nt Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury Mrine -myyntiliikkeeseen, jok on vltuutettu huoltmn tuotteen. Luettelo jälleenmyyjistä yhteystietoineen on stvn osoitteest Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercury Mrinelle pitää tehdä siitä kirjllinen ilmoitus yllä minittuun osoitteeseen. Mercury Mrine järjestää sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tämä rjoitettu tkuu ei korv ostjlle sin liittyviä kuljetuskuluj ti mtk-ik. Jos suoritettu huolto ei ole tämän rjoitetun tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut, mikäli kuluttj ei ole velvollinen mksmn silloin, kun huolto suoritetn hyväksyttävän ltutkuun virheen korjmiseksi j kyseinen tkuu on Mercury Mrine sitov Austrlin kuluttjlin mukn. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tämän rjoitetun tkuun mukisen tkuusuojn smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. 10 fin

17 Mitä tkuu ei kt TAKUUTIEDOT Tämä rjoitettu tkuu ei kt rutiinihuoltokohteit, määräikishuoltoj, säätöjä, normli kulumist, väärinkäytön iheuttmi vurioit, epänormli käyttöä, potkurin ti välityssuhteen käyttöä, jok ei slli moottorin käyntiä sen suositeltvll täysksun kierroslukulueell (lisätietoj käyttö- j huolto-ohjekirjss), tuotteen käyttöä tvll, jok ei vst käyttö- j huolto-ohjekirjn toimint/käyttöjkso-osn suosituksi, liminlyöntiä, onnettomuuksi, uppomist, väärää sennust (sinmukiset sennusmääritykset j - menetelmät on selostettu tuotteen sennusohjeiss), sitont huolto, sellisen vrusteen ti osn käyttöä, jot emme ole vlmistneet ti myyneet, suihkupumpun siipipyöriä j sisäkkeitä, käyttämistä polttoineiden, öljyjen ti voiteluineiden knss, jotk eivät sovellu käytettäviksi tuotteen knss (lisätietoj käyttö- j huoltoohjekirjss), osien muuttmist ti poistmist, veden pääsyä moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt, ti vurioit, jotk johtuvt jäähdytysjärjestelmän tukoksest johtuvst riittämättömästä jäähdytysvedestä, moottorin käyttämisestä poiss vedestä, moottorin sennuksest liin korkelle peräpeiliin ti veneen jmisest moottorin olless liin kuksi trimmttun. Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Vesiltä nostmiseen, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokriin, iheutuneeseen vivn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppisiin stunnis- ti seurnnistppioihin liittyvät kustnnukset eivät ole tämän rjoitetun tkuun kttmi. Lisäksi veneen suunnittelust johtuvn veneen rkenteiden ti mterilin poistoon j/ti vihtoon liittyvät kulut, jott tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, väitteitä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen, j jos sellisi on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. Lisätietoj tämän tkuun kttmist sekä sen ulkopuolisist tphtumist j olosuhteist on nnettu käyttö- j huolto-oppn tkuusuoj käsittelevässä osss, jok tässä minittun muodost osn tästä tkuust. Tämän rjoitetun tkuun vtimisest koituvt kulut Tämä rjoitettu tkuu ei kt mitään kuluj, jotk tkuun vtiminen stt iheutt sikklle. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: LUKUUNOTTAMATTA SOVELLETTAVIA TAKUITA JA MUITA OIKEUKSIA JA KORVAUSKEINOJA, JOTKA KULUTTAJALLA VOI OLLA AUSTRALIAN KULUTTAJALAIN TAI MUUN LAIN MUKAAN KYSEISIÄ TUOTTEITA KOSKIEN, KONKLUDENTTISET TAKUUT MYYNTIKELPOISUUDESTA JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN ON ERITYISESTI KIELLETTY. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ RAJOITETTU TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. TAKUUN SIIRTO AUSTRALIAA JA UUTTA-SEELANTIA KOSKEVA KÄYTÄNTÖ Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Tkuu on mhdollist siirtää seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti - sopimuksest, uuden omistjn nimen j osoitteen sekä rungon tunnistenumeron (HIN) Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Austrliss j Uudess-Seelnniss: fin 11

18 TAKUUTIEDOT Mercury Mrine Attn: Wrrnty Registrtion Deprtment Brunswick Asi Pcific Group Privte Bg 1420 Dndenong South, Victori 3164 Austrli Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. Osoitteenmuutos on mhdollist tehdä milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuurekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä rungon tunnistenumero (HIN). 12 fin

19 Veneilijän velvollisuudet YLEISTIETOJA Käyttäjä (veneen kuljettj) on vstuuss veneen oikest j turvllisest käytöstä sekä veneessä olijoiden j muiden ihmisten turvllisuudest. Suosittelemme ehdottomsti, että jokinen käyttäjä (kuljettj) lukee j ymmärtää tämän käyttöohjekirjn koko sisällön ennen perämoottorin käyttöä. Vrmist, että kuljettjn lisäksi veneessä on inkin yksi henkilö, jok on snut perusopstust perämoottorin käynnistyksessä j käytössä sekä veneen käsittelyssä siltä vrlt, että kuljettj ei pysty käyttämään venettä. Ennen perämoottorin käyttöä Lue tämä ohjekirj huolellisesti. Opettele käyttämään perämoottorisi oikein. Jos sinull on kysyttävää, ot yhteys jälleenmyyjään. Turvllisuus- j käyttöohjeiden noudttminen sekä niiden ohell terveen järjen käyttö voi utt estämään henkilövmmoj j tuotevurioit. Tässä ohjekirjss sekä moottoriss oleviss turvllisuusohjetrroiss käytetään seurvi turvllisuusvroituksi, jott kiinnität huomiot erityisiin turvllisuusohjeisiin, joit on noudtettv.! VAARA Osoitt vrllisen tilnteen, jok joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti kohtliseen vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. Veneen sopiv moottoriteho! VAARA Veneen suurimmn nimellisteholukemn ylittäminen voi iheutt vkvn vmmn ti kuolemn. Veneen ylirsittminen stt vikutt veneen hllint- j kelluntominisuuksiin ti rikko peräpeilin. Älä senn moottori, jok ylittää veneen suurimmn nimellisteholukemn. fin 13

20 YLEISTIETOJA Älä käytä liin tehokst moottori ti kuormit venettäsi liik. Useimmiss veneissä on kilpi, jost näkyy suurin hyväksytty teho j kuormitus tiettyihin määräyksiin perustuvn vlmistjn ilmoituksen mukn. Jos jokin on epäselvää, ot yhteyttä jälleenmyyjääsi ti veneen vlmistjn. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Pikveneen j suuritehoisen veneen jo Jos perämoottorisi käytetään pikveneessä ti suuritehoisess veneessä, jok ei ole sinulle ennestään tuttu, suosittelemme, ettet j sitä koskn huippunopeudell pyytämättä ensin lustv opstust j tutustumisjo jälleenmyyjältä ti toiselt kuljettjlt, joll on kokemust vene/perämoottoriyhdistelmästä. Lisätietoj on lehtisessä Suuritehoisen veneen jo jonk st jälleenmyyjältä, mhntuojlt ti Mercury Mrinelt. Kuko-ohjuksell vrustetut perämoottorit Perämoottoriin yhdistetyssä kuko-ohjimess on oltv "käynnistyy vin vpll" -suojlite. Tämä estää moottorin käynnistymisen, kun vihde kytketään päälle muust kuin vp-sennost.! VAARA Moottorin käynnistäminen vihteen olless kytkettynä voi iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä, joss ei ole vp-sennon suojlitett. N Potkurin vlint Perämooottorin potkuri on yksi propulsiojärjestelmän tärkeimmistä osist. Virheellinen potkuri stt merkittävästi vikutt veneesi toimintn j joht perämoottorin vurioitumiseen. Mercury Mrinelt on suuri vlikoim lumiinist j ruostumttomst teräksestä vlmistettuj potkureit, jotk on suunniteltu sinun perämoottorisi vrten. Internetosoitteess voit tutustu koko tuotevlikoimn j vlit omn sovellukseesi prhiten sopivn potkurin. Voit myös kysyä neuvoj vltuutetult Mercury-jälleenmyyjältä. 14 fin

21 YLEISTIETOJA OIKEAN POTKURIN VALITSEMINEN Moottorin nopeuden mittminen trkll kierroslukumittrill on tärkeää oiken potkurin vlinnss. Vlitse veneilysovellukseesi potkuri, jok mhdollist moottorin toiminnn määritetyllä täysksun käyttölueell. Kun venettä käytetään täysksull normleiss kuormolosuhteiss, moottorin kierrosluvun tulee oll täysksun suositellun kierroslukulueen yläosss. Ktso lisätietoj kohdst Tekniset tiedot. Jos moottorin kierrosluku on tämän lueen yläpuolell, vlitse suurempinousuinen potkuri, jott moottorin kierrosluku pienenee. Jos moottorin kierrosluku on tämän lueen lpuolell, vlitse pienempinousuinen potkuri, jott moottorin kierrosluku ksv. TÄRKEÄÄ: Sopivuuden j suorituskyvyn vrmistmiseksi Mercury Mrine suosittelee, että käytetään Mercuryn ti Quicksilverin potkureit j kiinnitysosi. Potkureiss on tiedot läpimitst, nousust, lpojen määrästä j mterilist. Läpimitt j nousu on leimttu (vlettu) potkurin nvn sivuun ti päähän. Ensimmäinen numero trkoitt potkurin läpimitt j toinen numero nousu. Esimerkki: 14x19 trkoitt, että potkurin läpimitt on 14 tuum (36 cm) j nousu 19 tuum (48 cm). b b - Läpimitt Nousu - mtk yhden kierroksen ikn Seurvss on perustietoj potkureist. Tiedot uttvt sinu vlitsemn oiken potkurin veneilysovellukseesi. Läpimitt - Läpimitt trkoitt potkurin pyörähtäessä syntyvän kuvitteellisen ympyrän hlkisij. Kunkin potkurin oike läpimitt on määritelty ennlt perämoottorisi mlliin sopivksi. Jos smlle nousulle on kuitenkin trjoll usempi läpimittoj kuin yksi, käytä suuremp läpimitt pinviin venesovelluksiin j pienempää läpimitt kevyempiin sovelluksiin. Nousu - Nousu trkoitt teoreettist mtk (ilmistu tuumin), jonk potkuri kulkee eteenpäin yhden kierroksen ikn. Nousu voi verrt uton vihteisiin. Mitä pienempi vihde, sitä nopemmin uto kiihtyy, mutt huippunopeus on mtlmpi. Vstvll tvll pienempinousuinen potkuri kiihtyy nopesti, mutt svutt mtlmmn huippunopeuden. Mitä suurempi nousu on, sitä nopemmin vene yleensä kulkee - tosin kiihtyvyys tvllisesti hidstuu. Oiken nousun määrittäminen - Trkist ensin täysksun kierrosluku normleiss kuormitusolosuhteiss. Jos täysksun kierrosluku on suositellull lueell, vlitse vihtopotkuri ti uusi potkuri, joll on sm nousu kuin nykyisellä. Jos nousu lisätään 1 tuum, täysksun kierrosluku pienenee :ll. Jos nousu pienennetään 1 tuum, täysksun kierrosluku ksv :ll Jos kolmilpisen potkurin tillle vihdetn nelilpinen potkuri, täysksun kierrosluku pienenee yleensä :ll. fin 15

22 YLEISTIETOJA TÄRKEÄÄ: Vro vurioittmst moottori. Älä koskn käytä potkuri, joll moottori ylittää suositellun täysksun kierroslukulueen normliss toiminnss täysksull. POTKURIN MATERIAALI Useimmt Mercury Mrinen vlmistmt potkurit on tehty joko lumiinist ti ruostumttomst teräksestä. Alumiini sopii peruskäyttöön j on vkiovrusteen useiss uusiss veneissä. Ruostumton teräs on viisi kert lumiini kestävämpää j tuott yleensä suunnitteluominisuuksiens nsiost premmn kiihtyvyyden j huippunopeuden. Ruostumttomst teräksestä vlmistetuill potkureill on myös suurempi koko- j tyylivlikoim, mikä mhdollist prhn mhdollisen suorituskyvyn smisen veneellesi. KOLMILAPAINEN VERRATTUNA NELILAPAISEEN Kolmi- j nelilpisill potkureill on verrttomt suoritusominisuudet, j niitä on stvill usen kokoisin j niin lumiinist kuin ruostumttomst teräksestäkin vlmistettuin. Kolmilpisill potkureill on hyvä kokonissuorituskyky, j niillä svutetn nelilpisi potkureit suurempi huippunopeus. Nelilpisill potkureill voidn kuitenkin tvllisesti plnt nopemmin j ne ovt tehokkmpi mtknopeudell jettess, mutt niiden huippunopeus ei yllä kolmilpisten tsolle. Huomutus kuko-ohjuksest Ohjuksen yhdystnko, jok yhdistää ohjuskpelin moottoriin, on kiinnitettävä itselukittuvill muttereill. Näitä itselukkiutuvi muttereit ei s koskn korvt tvllisill muttereill (ei-lukittuvill), kosk ne löystyvät j tärisevät irti vputten yhdystngon.! VAARA Väärät kiinnittimet ti väärä sennusmenettely voivt iheutt ohjuksen yhdystngon löystymisen ti irtomisen. Tämä voi iheutt veneen hllinnn äkillisen menettämisen, mistä voi oll seuruksen vkv vmm ti kuolem, kosk se voi heittää veneen mtkustjt istuimiltn ti veneen lidn yli. Käytä in vdittuj osi j noudt ohjeit j kiristysmenettelyjä. - Itselukkiutuvt mutterit Nrullinen hätäktkisin Hätäktkisimen trkoituksen on smmutt moottori, kun kuljettj siirtyy niin kus kuljettjn piklt (esim. jos hän piskutuu vhingoss pois pikltn), että ktkisin ktivoituu. Ohjuskhvlliset perämoottorit j eräät kukosäädinmllit on vrustettu nrullisell hätäktkisimell. Nrullinen hätäktkisin voidn sent lisävrusteeksi yleensä kojelutn ti kuljettjn pikn viereiseen litn. 16 fin

23 YLEISTIETOJA Nrun pituus on yleensä cm (4 5 ft.) suorksi vedettynä, j sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on hknen, jok kiinnitetään kuljettjn. Hätäktkisijn nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jott minimoidn todennäköisyys sen ktivointiin vhingoss, jos kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Jos hlutn lyhyempi hätäktkisinnru, kierrä nru kuljettjn rnteen ti säären ympäri ti tee nruun solmu. b b - Hätäktkisimen nru Nrullinen hätäktkisin Lue seurvt turvllisuustiedot ennen kuin jtkt. Tärkeitä turvllisuustietoj: Hätäktkisimen trkoituksen on smmutt moottori, kun kuljettj siirtyy niin kus kuljettjn piklt, että ktkisin ktivoituu. Näin tphtuu, jos kuljettj puto vhingoss lidn yli ti liikkuu riittävän kus kuljettjn piklt veneen sisällä. Lidn yli putominen j vhingoss veneestä ulos piskutuminen tphtuu todennäköisemmin mtllitisiss kumiveneissä, klstusveneissä, urheiluveneissä j kevyissä, herkästi ohjutuviss veneissä, joit ohjtn käsikhvll. Lidn yli putominen j vhingoss piskutuminen johtuvt myös todennäköisemmin huonoist käyttötvoist, joihin kuuluvt istuimen selkänojn ti lidn päällä istuminen plnusnopeuksill, seisominen plnusnopeuksill, klstusveneen kohotetuill knsill istuminen, plnusnopeudell jo mtlss ti esteitä sisältävässä vedessä, otteen irrottminen ohjuspyörästä ti -khvst, jok vetää jompnkumpn suuntn, lkoholin ti huumeiden käyttö ti usklis veneen käsittely suurill nopeuksill. Vikk hätäktkisimen ktivointi pysäyttää moottorin välittömästi, veneen eteneminen jtkuu jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene ei kuitenkn tee täyttä ympyräkäännöstä. Vene voi vpn kulkiessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen kulkiess moottorin voimll. Suositmme vkvsti, että muille veneessä oleville opetetn sinmukiset käynnistys- j jomenettelyt siltä vrlt, että he joutuvt käyttämään moottori hätätilnteess (jos kuljettj heittyy vhingoss ulos veneestä).! VAARA Jos kuljettj puto veneestä, moottori on smmutettv välittömästi veneen iskust iheutuvn vkvn vmmn ti kuolemn mhdollisuuden vähentämiseksi. Hätäktkisin on in kiinnitettävä hyvin nrull kuljettjn.! VAARA Vältä hidstusvoimien iheuttm vkv vmm ti kuolem, jok johtuu hätäktkisimen vhingoss ti thttomsti ktivoitumisest. Veneen kuljettj ei s koskn lähteä kuljettjn piklt irrottmtt hätäktkisimen nru itsestään. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Veneessä olevt sttvt sinkoutu eteenpäin eteenpäin-liikkeen odottmttomn menetyksen tki. Tämä koskee erityisesti veneen etuosss olevi mtkustji, jotk sttvt sinkoutu keuln yli j mhdollisesti iskeytyä vihteiston koteloon ti potkuriin. fin 17

24 YLEISTIETOJA Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Hllinnn menetys lituriin jettess. PIDÄ NARULLINEN HÄTÄKATKAISIN JA KATKAISIMEN NARU HYVÄSSÄ TOIMINTAKUNNOSSA Trkist ennen jokist käyttöä, että nrullinen hätäktkisin toimii kunnoll. Käynnistä moottori j smmut se vetämällä hätäktkisimen nrust. Jos moottori ei smmu, vie ktkisin korjttvksi ennen veneen käyttöä. Trkst ennen jokist käyttöä silmämääräisesti, että hätäktkisin on hyvässä toimintkunnoss eikä sen nruss ole repeämiä, viiltoj ti kulumi. Trkst, että nrun päissä olevt kiinnikkeet ovt hyvässä kunnoss. Vihd vurioituneet ti kuluneet hätäktkisimen nrut. Vedessä olevien ihmisten suojminen KUN RISTEILET Vedessä seisovn ti kelluvn ihmisen on vike väistää häntä kohti tulev venettä, vikk se liikkuisi hitstikin Hidst vuhti j ole äärimmäisen vrovinen in veneillessäsi vesillä, joill stt oll ihmisiä. Veneen liikkuess (itsestään) perämoottorin vihdevivun olless vpll veden voim riittää pyörittämään potkuri. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn. VENEEN OLLESSA PAIKOILLAAN! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vihd perämoottori vplle j smmut se, ennen kuin nnt kenenkään uid ti oleskell vedessä veneesi lähellä. Mtkustjien turvllisuusviesti ponttoni- j knsiveneet Pidä veneen liikkuess silmällä kikkien mtkustjien sijinti. Älä nn yhdenkään mtkustjn seistä ti käyttää sellisi istuimi, joit ei ole trkoitettu tyhjäkäyntiä suuremmll nopeudell joon. Veneen nopeuden äkkinäinen hidstuminen, mikä seur esimerkiksi törmäyksestä suureen ltoon ti vnveteen, äkillisestä ksun vähentymisestä ti jyrkästä veneen suunnn muutoksest, voi heittää mtkustjt veneen etuosn yli. Putominen veneen etuosn yli khden ponttonin väliin stt heidät vrn joutu perämoottorin tielle. VENEET, JOISSA ON AVOIN ETUKANSI Kukn ei s koskn oleskell knnell keulkiteen edessä veneen liikkuess. Pidä kikki mtkustjt keulkiteen ti -ituksen tkn. 18 fin

25 YLEISTIETOJA Etuknnell oleskelevt henkilöt voivt helposti heittyä lidn yli, ti jos ihmiset riiputtvt jlkojn etureunn yli, llokko voi vetäistä heidät jloist veteen ! VAARA Jos veneessä istutn ti seisotn muill kuin mtkustjille trkoitetuill lueill veneen jess tyhjäkäyntiä nopemmin, seuruksen voi oll vkv vmm ti kuolem. Pysy loitoll knnen etupäästä ti koholl olevist tsoist j istu, kun vene on liikkeessä. VENEET, JOIDEN ETUPÄÄHÄN ON ASENNETTU KORKEAJALUSTAISET KALASTUSTUOLIT Korotettuj klstustuolej ei ole trkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä ti uistelu nopemmll vuhdill. Istu inostn istuimill, jotk on trkoitettu suuremmill nopeuksill mtkustmiseen. Odottmton äkillinen veneen nopeuden hidstuminen voi pudott korkemmll istuvn mtkustjn veneen etuosn yli fin 19

26 YLEISTIETOJA Perältojen j vnvesien yli hyppiminen Huviveneiden jminen ltojen j vnvesien yli kuuluu veneilyyn. Mikäli tätä tehdään sellisell nopeudell, että veneen runko nousee osittin ti kokonn vedestä, syntyy tiettyjä vroj, etenkin veneen pltess veteen Suurin vr on se, että vene muutt suunt kesken hyppyä. Sellisess tpuksess lskeutuminen voi iheutt veneen rjun suunnnmuutoksen. Tällinen äkkinäinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli.! VAARA Perältojen ti vnvesien yli hyppiminen voi iheutt vkvn vmmn ti kuolemn, kosk se voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vältä mhdollisuuksien mukn llon ti vnveden iheuttmi hyppyjä. Veneesi päästessä törmäämään ltoon ti vnveteen on olemss toinenkin hrvinisempi vrllinen seurus. Jos veneen ilmss olless keul koukk trpeeksi syvään lspäin, se stt veteen koskettessn tunkeutu vedenpinnn lle j sukelt hetken jksi. Tämä pysäyttää heti veneen lähes täysin j heittää veneessä olijt eteenpäin. Vene voi myös ohjutu jyrkästi sivusuuntn. Vedenlisiin esteisiin osuminen Vähennä nopeutt j jtk vrovsti in, kun jt veneellä mtlss vedessä ti lueill, joill epäilet olevn vedenlisi esteitä, joihin perämoottori ti veneen pohj voivt osu. Tärkein kelluvien ti vedenlisten esteiden iheuttmien vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Tällisiss olosuhteiss veneen vähimmäisplnusnopeuden on oltv km/h (15 25 mph) Kelluvn ti vedenliseen esineeseen osuminen voi joht lukemttomiin eri tilnteisiin. Jotkut näistä tilnteist voivt iheutt seurv: Os perämoottorist ti koko perämoottori voi murtu irti j lentää veneeseen. 20 fin

27 YLEISTIETOJA Vene voi yhtäkkiä viht suunt. Tällinen äkillinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vene voi hidstu nopesti. Tämä heittää mtkustjt eteenpäin ti jop veneen lidn yli. Törmäys vurioitt perämoottori j/ti venettä. Pidä mielessä, että tärkein vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Veneen nopeus tulee rjoitt vähimmäisplnusnopeuteen, kun jetn vesillä, joill tiedetään olevn vedenlisi esteitä. Vedenliseen esineeseen osumisen jälkeen moottori pitää smmutt mhdollisimmn pin j on trkistettv, ettei osi ole rikkoutunut ti löystynyt. Jos vurioit näkyy ti epäillään, perämoottori pitää viedä vltuutetulle jälleenmyyjälle perusteellist trkstust j trvittvi korjuksi vrten. Pitää myös trkst, ettei veneessä ole runko- ti peräpeilimurtumi ti vuotoj. Vurioituneen perämoottorin käyttäminen voi iheutt lisävurioit perämoottorin muille osille ti vikutt veneen hllintn. Jos käyttöä on välttämätöntä jtk, tee niin huomttvsti pienemmillä nopeuksill.! VAARA Jos käytetään venettä ti moottori, joss on törmäyksen iheuttmi vurioit, seuruksen voi oll tuotevurio, vkv vmm ti kuolem. Jos lus joutuu minkäänliseen törmäykseen, pyydä vltuutettu Mercury Mrine -jälleenmyyjää trkstmn j korjmn lus ti moottori. Pkoksupäästöt VARO HÄKÄMYRKYTYSTÄ Häkä (CO) on tppv ksu, jot esiintyy kikkien polttomoottoreiden pkoksuiss, mukn lukien moottorit, jotk liikuttvt veneitä, j generttorit, jotk ntvt teho veneiden lisävrusteille. Sellisenn CO on hjuton, väritön j muton ksu, mutt jos voit hist ti mist moottorin pkoksuj, hengität itse siss häkää (CO). Häkämyrkytyksen lkuoireisiin, jotk ovt smnkltisi merisirus- ti humltumisoireiden knss, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi.! VAARA Moottorin pkoksujen hengittäminen voi iheutt häkämyrkytyksen, jost voi oll seuruksen tjuttomuus, ivovurio ti kuolem. Vältä ltistust hä'älle. Pysyttele loitoll pkoksulueist moottorin käydessä. Pidä vene hyvin tuuletettun sekä sen seistessä pikoilln että jon ikn. PYSYTTELE LOITOLLA PAKOKAASUALUEISTA Moottorin pkoksut sisältävät hitllist häkää. Vältä lueit, joill on konsentroituj moottorin pkoksuj. Kun moottori käy, pidä uimrit loitoll veneestä, älä istu, mk ti seiso uintilustll ti sisääntulotikkill. Kun olet mtkll, älä nn mtkustjien oll välittömästi veneen tkn (lustlt roikkuminen, linelutilu/ bodysurffus). Sen lisäksi, että tämä vrllinen toimint sett kyseisen henkilön lueelle, joss on erittäin korke moottorin pkoksukonsentrtio, se myös ltist hänet vrlle loukkntu veneen potkurist. fin 21

28 YLEISTIETOJA HYVÄ TUULETUS Tuulet mtkustjien pikk, v sivuverhot ti etupään luukut ksujen poistmiseksi. Esimerkki hyvästä ilmn virtuksest veneen läpi: HUONO TUULETUS Tietyissä jo- j/ti tuuliolosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. Hrvinisiss tpuksiss, erittäin tyynellä säällä, uimrit j mtkustjt, jotk ovt piklln seisovn veneen voimell lueell, joss ti jonk lähellä käy moottori, sttvt ltistu vrlliselle häkätsolle. 1. Esimerkkejä huonost tuuletuksest veneen seistessä piklln: b b - Moottorin käyttö, kun vene on htss lituripikss Kiinnitettynä pikkn, joss on lähellä toinen vene, jonk moottori käy 2. Esimerkkejä huonost tuuletuksest veneen liikkuess: b b - Veneen jokulm, joss keul on liin korkell Veneen jminen etupään luukkuj vmtt (frmriutoilmiö) Perämoottorin vrusteiden vlitseminen Tätä perämoottori vrten on suunniteltu j testttu idot Mercury Precision- j Quicksilver-vrusteet. Lisävrusteet ovt stviss Mercury Mrine -jälleenmyyjiltä. 22 fin

29 YLEISTIETOJA TÄRKEÄÄ: Trkist si jälleenmyyjältä ennen lisävrusteiden sentmist. Hyväksyttyjen lisävrusteiden väärinkäyttö ti hyväksymättömien lisävrusteiden käyttö voi vurioitt tuotett. Joitkin vrusteit, jotk eivät ole Mercury Mrinen myymiä ti suunnittelemi, ei void turvllisesti käyttää tässä perämoottoriss ti perämoottorin käyttöjärjestelmässä. Hnki j lue kunkin lisävrusteen erilliset sennus-, käyttö- j huolto-oppt. Suosituksi turvlliseen veneilyyn Jott voit turvllisesti nutti vesistöistä, tutustu pikllisiin j muihin hllituksen veneilysäännöksiin j rjoituksiin sekä hrkitse seurvi ehdotuksi. Tunne kikki veneilysäännöt j -lit j tottele niitä vesistöillä. Suosittelemme, että kikki moottoriveneen käyttäjät suorittvt veneturvllisuuskurssin. USA:ss U.S. Cost Gurd Auxiliry, Power Squdron, Puninen Risti j eri osvltioiden veneilyä vlvovt poliisivirnomiset järjestävät kurssej. Lisätietoj USA:ss järjestettävistä kursseist st soittmll Bot U.S. Foundtionin numeroon BOAT (2628). Suorit turvtrkstukset j vdittvt huollot. Noudt säännöllistä iktulu j vrmist, että kikki korjukset tehdään kunnoll. Trkist veneessä olevt turvlitteet. Seurvss on ehdotuksi eri turvvälineistä, joit knntt pitää mukn veneiltäessä: Hyväksytyt plosmmuttimet Merkinntovälineitä: tskulmppu, rkettej ti vlommuksi, lippu j vihellyspilli ti torvi Pikkukorjuksiss trvittvt työklut Ankkuri j ylimääräistä nkkuriköyttä Käsikäyttöinen pilssipumppu j ylimääräisiä tyhjennystulppi Juomvettä Rdio Mel ti iro Vrpotkuri, pinelevyjä j sopiv vin Ensipupkkus j ohjeet Vedenpitävät säilytysstit Ylimääräisiä käyttölitteit, kkuj, lmppuj j sulkkeit Kompssi j lueen krtt ti merikortti Henkilökohtinen kelluke (yksi kutkin veneessä olij vrten) Pidä silmällä merkkejä sään muutoksest j vältä veneilyä huonon sään j kovn merenkäynnin ikn. Kerro jollekulle, mihin olet menoss j milloin iot plt. Mtkustjien nousu veneeseen. Pysäytä moottori in, kun mtkustji tulee veneeseen, stuu pois veneestä ti oleskelee veneen tkosn (perän) lähellä. Vetolitteen vihtminen vplle ei riitä. Käytä henkilökohtisi kellukkeit. fin 23

30 YLEISTIETOJA Liittovltion lki vtii, että kikill veneessä olijoill on oltv Yhdysvltin rnnikkovrtioston hyväksymä pelstusliivi (henkilökohtinen kelluke), jok on kooltn sopiv j johon pääsee nopesti käsiksi, sekä heitettävä pelstuskelluke ti -rengs. Neuvomme vkvsti, että kikki pitävät pelstusliiviä in veneessä ollessn. Opet veneen käyttöä myös muille. Opet inkin yhdelle veneessä olevlle henkilölle moottorin käynnistyksen j käytön sekä veneenkäsittelyn perusteet siltä vrlt, että kuljettj tulee jokyvyttömäksi ti puto yli lidn. Älä ylikuormit venettä. Useimmille veneille on ilmoitettu j vhvistettu todisteell mksimikuormn (pinon) kntokyky (ktso veneesi kntokykyä osoittv kilpeä). Tunne veneesi käyttöä j kuormust koskevt rjoitukset. Selvitä, kelluuko veneesi, jos se on täynnä vettä. Jos olet epävrm, ot yhteys vltuutettuun Mercury Mrine -myyntiliikkeeseen ti veneen vlmistjn. Vrmist, että jokinen veneessä istuu sinmukisesti. Älä nn kenenkään istu ti oleskell missään veneen osss, jot ei ole trkoitettu tälliseen käyttöön. Tähän kuuluvt istuimien selkänojt, lidt, peräpeili, keul, knnet, kohotetut klstustuolit j kikki kääntyvät klstustuolit. Mtkustjt eivät s istu ti oll missään pikss, jost äkillinen odottmton kiihdytys, äkkipysähdys, veneen hllinnn odottmton menetys ti äkillinen veneen liike voi iheutt henkilön heittymisen yli lidn ti veneen sisälle. Vrmist, että jokisell mtkustjll on sinmukinen istuin j että hän istuu siinä, ennen kuin vene liikkuu. Älä koskn käytä venettä ollesssi lkoholin ti huumeiden vikutuksen lisen. Lki vtii näin. Alkoholin ti huumeiden käyttö voi heikentää hrkintkykyä j hidst huomttvsti regointikykyä. Tunne veneilyvesistö j vältä vrllisi pikkoj. Ole trkkvinen. Veneen kuljettjll on liss määrätty velvollisuus tähystää j kuunnell ympäristöä jtkuvsti. Kuljettjll pitää oll esteetön näkyvyys vrsinkin eteenpäin. Mtkustjt, lsti ti klstustuolit eivät s estää kuljettjn näkyvyyttä, kun venettä jetn tyhjäkäyntiä nopemmin ti plnukseen siirtymisnopeudell. Pidä silmällä muit, vettä j om vnvettäsi. Älä koskn j venettäsi suorn vesihiihtäjän tkn. Jos veneesi nopeus on 40 km/h, svutt 61 m:n päähän eteesi ktuneen hiihtäjän viidessä sekunniss. Vro ktuneit hiihtäjiä. Jos käytät venettä vesihiihtoon ti vstviin hrrstuksiin, pidä ktunut hiihtäjä in veneen kuljettjn puolell, kun plt uttmn hiihtäjää. Kuljettjn pitää in säilyttää näköyhteys ktuneeseen hiihtäjään, eikä hän s peruutt hiihtäjän ti kenenkään muun vedessä olijn luo. Ilmoit onnettomuuksist. Veneen kuljettj vditn lin mukn lähettämään veneilyonnettomuusrportti osvltions veneilylin vlvontvirnomisille, kun vene joutuu tietynlisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettv, jos 1) joku kuolee ti on vrss kuoll, 2) sttunut henkilövhinko vtii ensipu vkvmp lääkintähoito, 3) veneille ti muulle omisuudelle on iheutunut yli 500 dollrin vhinkoj ti 4) vene tuhoutuu täysin. Pyydä lisäpu pikllisilt linvlvontvirnomisilt. 24 fin

31 - Srjnumeron kirjminen YLEISTIETOJA On tärkeää kirjoitt tämä numero muistiin vstisen vrlle. Srjnumero sijitsee kuvn mukisess kohdss. d Model Number XXXXXXX Seril Number XXXXX XL XX XXXX XXX HP XXX KW XXX LB XXX KG XXX H Me PL rc ury Mrine Brunswick Corp. Mde in Jpn B XX b c b - c - d - Srjnumero Mllitunnus Vlmistusvuosi CE-merkki (sikäli kuin soveltuu) 250 OptiMx tekniset tiedot Mllit 250 Sylinterin konfigurtio 60 V6 Kilowtit/hevosvoim 184/250 Sylinterien lukumäärä 6 Kierrosluku tyhjäkäynnillä 575 1/min Täysksun kierroslukulue /min Kierrosluvun ylärj ylinopeudell /min Kierrosluvun ylärj vpll /min Moottorin iskutilvuus 3032 cm³ (185 in³) Sylinterin läpimitt 92,075 mm (3.625 in.) Iskunpituus 76,2 mm (3.0 in.) NGK IZFR6J-11 Suositeltvt sytytystulpt NGK IZFR6J Sytytystulpn kärkiväli 1,09 mm (0.043 in.) Sytytysjärjestys Välityssuhde 1,75:1 Trvittv polttoine Lisätietoj on kohdss Polttoine j öljy Suositeltv öljy Lisätietoj on kohdss Polttoine j öljy Vihteistokotelon voiteluine Suuritehoinen vihteistovoiteluine Vihteistokotelon voiteluinetilvuus 970 ml (32.8 fl oz) fin 25

32 YLEISTIETOJA Mllit 250 Akun ohjervo Ltusjärjestelmän teho (enintään) Päästöjenhllintjärjestelmä 1000 merikäynnistysmpeeri (MCA) ti 800 kylmäkäynnistysmpeeri (CCA) A Elektroninen moottorinhllint (EC) Osien tunnistus b g - b - c - d - e - f - g - h - i - j - Yläkopp Alkopp Vesipumpun ilmisinukko Vetokselin kotelo Ilmnoton estolevy Anodilevy Kippuksen pukytkin Peräpeilikiinnikkeet Vihteistokotelo Jäähdytysvedenottoukot c h d i e f j Akkujen vlmistjt sttvt testt kkuns j nt niille rvoj eri stndrdien mukisesti. Kysy kkusi vlmistjlt sitä koskevi vertilurvoj. 26 fin

33 KULJETUS Veneen/perämoottorin vetäminen trilerill Vedä venettäsi trilerill perämoottorin olless kllistettun ls pystysuorn käyttösentoon. Jos trvitn lisää mvr, perämoottori on kllistettv ylös käyttämällä perämoottorin tukilitett, jonk s lisävrusteen. Pyydä pikllist myyjäliikettä suosittelemn sellist. Lisää mvr voidn trvit ruttietsoristeysten, joteiden j trilerin hyppimisen vuoksi TÄRKEÄÄ: Älä luot siihen, että Power Trim- / kippijärjestelmä ti kippilukko pitää yllä riittävän mvrn trilerill veto vrten. Perämoottorin kippilukko ei ole trkoitettu tukemn perämoottori trilerill vedettäessä. Vihd perämoottori eteenpäinvihteelle. Tämä estää potkuri pyörimästä vpsti. fin 27

34 Polttoinesuositukset POLTTOAINE JA ÖLJY TÄRKEÄÄ: Sopimttomn polttoineen käyttö voi vioitt moottori. Sopimttomn polttoineen käytön iheuttm moottorivurio ktsotn moottorin väärinkäytöksi, eikä rjoitettu tkuu kt siitä iheutuv vuriot. POLTTOAINELAADUT Mercury Mrine -moottorit toimivt tyydyttävästi, kun käytetään tunnetunmerkkistä lyijytöntä bensiiniä, jok täyttää seurvt ohjervot: Yhdysvllt j Knd - pumpuss näkyvä polttoineen oktniluku on vähintään 87 (R+M)/2. Premiumbensiini (92 [R+M]/2 oktni) on myös hyväksyttävää. Älä käytä lyijyä sisältävää bensiiniä. Yhdysvltojen j Kndn ulkopuolell - pumpuss näkyvä polttoineen oktniluku on vähintään 90 RON. Korkeoktnisempi polttoine (98 RON) on myös hyväksyttävää. Jos lyijytöntä bensiiniä ei ole stvn, käytä tunnetunmerkkistä lyijyä sisältävää polttoinett. REFORMULOITUJEN (HAPETETTUJEN) POLTTOAINEIDEN KÄYTTÖ (VAIN YHDYSVALLAT) Tämäntyyppistä bensiiniä vditn tietyillä USA:n lueill. Näissä polttoineiss käytettävät kksi hpetint ovt lkoholi (etnoli) ti eetteri (MTBE ti ETBE). Mikäli omll seudullsi stvn polttoineen hpettimen käytetään etnoli, ktso koht Alkoholi sisältävät polttoineet. Näiden reformuloitujen polttoineiden käyttö Mercury Mrine -moottoriss on hyväksyttävää. ALKOHOLIA SISÄLTÄVÄT POLTTOAINEET Jos lueellsi myytävä bensiini sisältää joko metnoli (metyylilkoholi) ti etnoli (etyylilkoholi), sinun on oltv tietoinen sen mhdollisist hittvikutuksist. Nämä hittvikutukset ovt vkvmpi metnolin iheuttmin. Polttoineen lkoholiprosentin lisääminen voi myös phent näitä hittvikutuksi. Eräät näistä hittvikutuksist iheutuvt siitä, että polttoineess olevn lkoholiin imeytyy ilmst kosteutt, mistä seur veden/lkoholin erottuminen polttoinesäiliössä olevst polttoineest. Mercury Mrine -moottorin polttoinejärjestelmän ost kestävät korkeintn 10 % lkoholi sisältävää polttoinett. Emme tiedä, minkä prosenttimäärän veneesi polttoinejärjestelmä kestää. Pyydä veneen vlmistjlt täsmälliset suositukset veneen polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Ot huomioon, että lkoholi sisältävä polttoine voi lisätä: metlliosien syöpymistä kumi- ti muoviosien rppeutumist polttoineen tunkeutumist kumiletkujen läpi käynnistys- j toimintvikeuksi! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää. Polttoineess käytettävän lkoholin mhdollisten hittvikutusten johdost suositelln lkoholittomn polttoineen käyttöä mikäli mhdollist. Jos stviss on vin lkoholi sisältävää bensiiniä ti jos ei tiedetä, onko bensiinissä lkoholi, vuotoj j epänormlej tphtumi pitää trkkill tvllist usemmin. TÄRKEÄÄ: Kun Mercury Mrine -moottoriss käytetään lkoholi sisältävää polttoinett, sen pitkäikist säilytystä polttoinesäiliössä tulee välttää. Veneille yleiset pitkät säilytysjksot iheuttvt erityisiä ongelmi. Autoiss lkoholisekoitteiset polttoineet yleensä käytetään, ennen kuin niihin ehtii imeytyä niin pljon vettä, että syntyy vikeuksi, mutt veneet seisovt usein käyttämättöminä niin pitkään, että nesteet ehtivät erottu. Lisäksi säilytyksen ikn voi tphtu sisäistä syöpymistä, jos lkoholi on liuottnut sisäosien suojvt öljyklvot. 28 fin

35 Öljysuositus Suositeltv öljy POLTTOAINE JA ÖLJY Mercury Optimx/DFI ti Quicksilver DFI 2-thtimoottoriöljy Moottoriisi suositelln Mercury Optimx/DFI ti Quicksilver DFI 2-thtimoottoriöljyä. Jos Mercury Optimx/DFI ti Quicksilver DFI 2-thtimoottoriöljyä ei ole stvn, suosittelemme Mercury ti Quicksilver TC-W3 Premium Plus 2-thtiöljyn käyttöä. Heikkoltuisen öljyn käytöstä voi iheutu vkvi moottorivurioit. Polttoineen lisäineet Hiilikrstn kertymisen minimoimiseksi moottoriin suositmme, että lisäät Mercury ti Quicksilver Quickleen Engine Tretment -lisäinett moottorisi polttoineeseen jok bensiinitäytön yhteydessä koko veneilykuden jn. Käytä lisäinett säiliön ohjeiden mukn. Polttoinevtimukset Älä käytä esisekoitettu bensiiniä j öljyä tässä moottoriss. Moottori s utomttisesti lisäöljyä moottorin totutusjon ikn. Käytä tuorett suositeltv bensiiniä moottorin totutusjon ikn j totutusjon jälkeen. Polttoineen virtusrjoitusten välttäminen TÄRKEÄÄ: Komponenttien lisääminen polttoineen syöttöjärjestelmään (suodttimet, venttiilit, liitokset yms.) voi rjoitt polttoineen virtust. Tämä voi iheutt moottorin smmumisen hitll nopeudell j/ti lihn polttoineseoksen syötön suurill kierroksill, mikä voi iheutt moottorivurioit. Vähäisen läpäisyn polttoineletkuvtimus Vditn perämoottoreille, jotk on vlmistettu myytäviksi, ovt myytävinä ti joit trjotn myytäviksi Yhdysvlloiss. Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetuiss perämoottoreiss on vähäisen läpäisyn polttoineletku polttoinesäiliön j perämoottorin välisenä ensiöletkun. Vähäisen läpäisyn letku on tyypin B1-15 ti tyypin A1-15 USCG-letku, jok ei ylitä 15/gm²/24 h CE10- polttoineell lämpötiln olless 23 C,kuten stndrdiss "SAE J 1527 veneiden polttoineletkut" on määritetty. Pineenlisi knnettvi polttoinesäiliöitä koskevt EPAsäännökset Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetut, perämoottoreiden knss käytettäviksi trkoitetut knnettvt polttoinejärjestelmät ovt täysin tiivistettyjä (pineistettuj) rvoon 34,4 kp (5.0 psi). Nämä säiliöt sttvt sisältää: Ilmn tuloukko, jok vutuu j päästää ilm sisään, kun polttoinett imetään säiliöstä. Ilmn tuloukko, jok vutuu (ilmutuu) ilmkehään, jos pine ylittää 34,4 kp (5.0 psi). FDV-hn (Fuel Demnd Vlve) koskevt vtimukset Ain kun käytetään pineistettu polttoinesäiliötä, FDV-hn on sennettv polttoinesäiliön j rikstinpllon välille. FDV-hn estää pineistettu polttoinett pääsemästä moottoriin j iheuttmst polttoinejärjestelmän ylivuotmist ti mhdollisi polttoineroiskeit. fin 29

36 POLTTOAINE JA ÖLJY FDV-hnss on mnulinen vputus. Mnulist vputust voidn käyttää (pinmll sisään) hnn vmiseen (ohitukseen) silloin, jos hnss on polttoinetukos. b - b - c - FDV-hn - sennettu polttoineletkuun polttoinesäiliön j rikstinpllon välille Mnulinen vputus Ilmus-/veden tyhjennysukot c Mercury Mrinen pineistettu knnettv polttoinesäiliö Mercury Mrine on tuottnut uuden knnettvn pineistetun polttoinesäiliön, jok täyttää edellä minitut EPA-säännösten vtimukset. Nämä polttoinesäiliöt ovt stviss lisävrustein ti vkioin tietyissä knnettviss perämoottorimlleiss. KANNETTAVAN POLTTOAINESÄILIÖN ERITYISOMINAISUUDET Polttoinesäiliössä on kksitieventtiili, jok mhdollist ilmn pääsyn säiliöön, kun polttoinett vedetään moottoriin, j se myös vutuu j päästää ilm ilmkehään, jos säiliön sisäinen pine ylittää 34,4 kp (5.0 psi). Kun ilm päästetään ilmkehään, järjestelmästä kuuluu sihisevä ääni. Tämä on normli. Polttoinesäiliössä on FDV-hn, jok estää pineistettu polttoinett pääsemästä moottoriin j iheuttmst polttoinejärjestelmän ylivuotmist ti mhdollisi polttoineroiskeit. Kun polttoinesäiliön korkki sennetn piklleen, sitä on kierrettävä oikelle, kunnes kuuluu nkshdus. Tämä on merkki siitä, että korkki on täysin piklln. Sisäinen lite estää ylikiristämisen. Polttoinesäiliössä on mnulinen ilmusruuvi, jok tulee sulke kuljetuksen jksi j vt käyttöä j korkin poisto vrten. Kosk tiivistettyjä polttoinesäiliöitä ei ilmt, ne ljenevt j supistuvt, kun polttoine ljenee j supistuu ulkoilmn lämmitys- j jäähdytysjksojen ikn. Tämä on normli. POLTTOAINEKORKIN POISTAMINEN b - b - c - Polttoinekorkki Mnulinen ilmusruuvi Liusklukko TÄRKEÄÄ: Sisältö stt oll pineistettu. Kierrä polttoinekorkki 1/4 kierrost pineen vputtmiseksi ennen vmist. 1. Av polttoinekorkin päällä olev mnulinen ilmusruuvi. 2. Kierrä polttoinekorkki, kunnes se koskett liusklukko. 3. Pin liusklukko ls. Kierrä polttoinekorkki 1/4 kierrost pineen vputtmiseksi. 4. Pin liusklukko jälleen ls j irrot korkki. c 30 fin

37 POLTTOAINE JA ÖLJY PAINEISTETUN KANNETTAVAN POLTTOAINESÄILIÖN KÄYTTÖOHJEET 1. Kun polttoinesäiliön korkki sennetn piklleen, sitä on kierrettävä oikelle, kunnes kuuluu nkshdus. Tämä on merkki siitä, että korkki on täysin piklln. Sisäinen lite estää ylikiristämisen. 2. Av korkin päällä olev mnulinen ilmusruuvi käyttöä j korkin poisto vrten. Sulje mnulinen ilmusruuvi kuljetust vrten. 3. Jos polttoineletkuss on pikliitäntä, irrot polttoineletku moottorist ti polttoinesäiliöstä, kun letku ei ole käytössä. 4. Noudt kohdss Polttoinesäiliön täyttäminen olevi polttoineen lisäysohjeit. Erillisen öljysäiliön täyttö Poist täyttökorkki j täytä määritellyllä öljyllä. Öljysäiliön tilvuus on 11,5 litr (3 gl.). Pne täyttökorkki tkisin j kiristä pitävästi. TÄRKEÄÄ: Vrmist in, että öljysäiliön korkki on kierretty tiiviisti kiinni. Ilmvuoto estää öljyn virtuksen moottoriin Moottoriin sennetun öljysäiliön täyttäminen HUOMAUTUS: Tämän säiliön täyttäminen on trpeen vin, jos öljyn määrä lskee j mtln öljynpineen vroitusjärjestelmä ktivoituu. 1. Poist yläkopp. 2. Löysää moottorin öljysäiliön täyttökorkki. Käytä moottori, kunnes kikki ilm on poistettu öljysäiliöstä j säiliö on niin täynnä öljyä, että sitä vuot yli. 3. Kiristä täyttökorkki uudelleen. Smmut moottori j set yläkopp tkisin fin 31

38 Polttoinesäiliön täyttö POLTTOAINE JA ÖLJY! VAARA Vältä bensiinin tuleen syttymisestä ti räjähdyksestä iheutuv vkv vmm ti kuolem. Pysäytä in moottori äläkä tupkoi ti slli votult ti kipinöitä lueell, joll polttoinesäiliöitä täytetään. Täytä polttoinesäiliöt ulkon kuumuudest, kipinöistä j votulest loitoll. Poist knnettvt polttoinesäiliöt veneestä niiden täyttämiseksi. Pysäytä in moottori ennen säiliöiden täyttöä. Älä täytä polttoinesäiliöitä täysin. Jätä noin 10 % säiliön tilvuudest täyttämättä. Polttoine ljenee lämpötiln noustess j voi vuot pineen lisen, jos säiliö on kokonn täynnä. 32 fin

39 OMINAISUUDET JA HALLINTALAITTEET Kukosäätimen toiminnot Veneessäsi voi oll vrusteen jokin kuvn mukisist Mercury Precision- ti Quicksilver-kukosäätimistä. Jollei näin ole, pyydä myyjäliikkeeltä kukosäätimen toimintojen j käytön selostust. c c c f b h g b i i e d d e f g f b - c - d - e - f - g - h - i - Ohjuskhv eteenpäin, vp, peruutus Vp-sennon vputusvipu Trimmi-/kippikytkin (jos vrustettu) Ktso koht Ominisuudet j hllintlitteet Sähköinen jokulmn säätö j kippus Nrullinen hätäktkisin Ktso koht Yleistietoj Nrullinen hätäktkisin Nru Ktso koht Yleistietoj Nrullinen hätäktkisin Ksun kitksäätö Konsolin säätimet edellyttävät suojuksen poisto säätöä vrten Virtlukko "OFF", "ON", START" Nopen tyhjäkäynnin vipu Ktso koht Käyttö Moottorin käynnistys Pelkän ksun pinike Ktso koht Käyttö Moottorin käynnistys Vroitusjärjestelmä VAROITUKSEN MERKKIÄÄNET Kun virtlukko käännetään ON-sentoon, torvi nt äänimerkin, millä testtn torven toimint. Kksi erilist äänimerkkiä vroittvt veneen käyttäjää ongelmst moottorin toimintjärjestelmässä. 1. Jtkuv kuuden sekunnin äänimerkki: osoitt, että moottorin til on kriittinen. Riippuen moottorin tilst Engine Gurdin -järjestelmä stt kytkeytyä päälle j suojt moottori rjoittmll sen teho. Pl stmn välittömästi j ot yhteyttä huoltoliikkeeseen. 2. Ajoittiset lyhyet äänimerkit kuuden sekunnin jn: osoitt, ettei moottorin til ole kriittinen. Tämä til ei vdi välitöntä huomiot. Voit jtk veneen käyttöä, mutt ongelmn luonteest riippuen Engine Gurdin -järjestelmä stt rjoitt moottorin teho (ktso jäljempää Engine Gurdin - vlvontjärjestelmää moottorin suojmiseksi. Ot yhteyttä huoltoliikkeeseen heti, kun se on mhdollist. On tärkeää huomt, että molemmiss yllä kuvtuiss tilnteiss äänimerkki kuuluu vin kerrn. Jos smmutt moottorin vimell, äänimerkki kuuluu uudelleen kuuden sekunnin jn, jos vik ei ole korjttu. Ktsele tiettyjä moottoritoimintoj j moottorin lisätietoj SmrtCrft -tuotetiedoist seurvst. fin 33

40 OMINAISUUDET JA HALLINTALAITTEET Kuljettj pystyy itse korjmn osn vähemmän vkvist ongelmist, joiden merkkinä ovt kuuden sekunnin jn kestävät joittiset lyhyet äänimerkit. Käyttäjä voi itse korjt seurvt vit: Moottoriin sennetuss polttoineensuodttimess on vettä. Ktso lisätietoj kohdst Huolto Veden erottv polttoineensuodtin. Jäähdytysjärjestelmän (vedenpineen ti moottorin lämpötiln) ongelm. Smmut moottori j trkist, ovtko lyksikön vedenottoukot tukkeutuneet. Alhinen moottorin öljytso. Ktso lisätietoj kohdst Polttoine j öljy Moottoriöljyn trkistus j lisäys. ENGINE GUARDIAN -VALVONTAJÄRJESTELMÄÄ Engine Gurdin -vlvontjärjestelmä vlvoo moottorin kriittisiä ntureit j ilmoitt vrhisess viheess mhdollisist ongelmist. Engine Gurdin toimii in moottorin käydessä, joten sinun ei siltä osin trvitse huolehti turvllisuudestsi. Järjestelmä regoi ongelmn ntmll kuuden sekunnin äänimerkin j/ti rjoittmll moottorin teho sen suojelemiseksi vurioilt. Jos Engine Gurdin -järjestelmä on ktivoitunut, vähennä moottorin nopeutt. Ongelm on piknnettv j korjttv. Järjestelmä täytyy plutt lkusetuksiin, ennen kuin moottori toimii suurill nopeuksill. Ksuvivun siirtäminen tkisin joutokäyntisentoon plutt Engine Gurdin -järjestelmän lkusetuksiin. Jos Engine Gurdin -järjestelmä on määrittänyt, ettei lkusetusten pluttminen ole korjnnut ongelm, Engine Gurdin jää ktivoiduksi j rjoitt ksu. Ongelm on piknnettv j korjttv, ennen kuin Engine Gurdin nt moottorin svutt normlin käyttölueen. KIERROSLUVUN YLÄRAJA YLINOPEUDELLA Ylinopeuden kierroslukurjt on setettu suuremmiksi kuin käyttölueen kierrosluku. Jos moottori käytetään ylinopeusrj vstvll ti sitä suuremmll kierroslukulueell, PCM ei nn moottorin ylläpitää käyttäjän vtim teho. Ktso lisätietoj kohdst Tekniset tiedot, jost näkyvät moottorin kierroslukulueen rjt. Kun kierrosluvun ylärjn lku svutetn, Engine Gurdin estää tiettyjen sylinterien sytytyksen. Jos käyttäjä ei vähennä moottorin nopeutt, Engine Gurdin estää kikkien sylinterien sytytyksen. Hälytysääntä ei kuulu Engine Gurdin -ylinopeusrjn olless ktivoitun. Engine Gurdin -suojus voidn plutt seurvsti: 1. Vähennä ksu täysin kolmeksi sekunniksi. 2. Kytke ksu päälle. Jos moottori ei regoi, toist vihe yksi. SMARTCRAFT Tähän perämoottoriin voidn ost Mercury SmrtCrft System -mittripketti. Mittripketti näyttää mm. seurvi toimintoj: moottorin kierrosluvun, jäähdytysineen lämpötiln, öljynpineen, vedenpineen, kkujännitteen, polttoineen kulutuksen j moottorin käyttötunnit. SmrtCrft-mittripketti utt myös Engine Gurdin -järjestelmän vinmäärityksessä. SmrtCrftmittripketti näyttää kriittisiä moottorihälytystietoj j mhdollisi ongelmi. 34 fin

41 OMINAISUUDET JA HALLINTALAITTEET Hydrulinen jokulmn säätö j kllistus Perämoottorisssi on hydrulinen jokulmn säätö / kllistus nimeltä power trim. Tämän vull käyttäjä voi helposti säätää perämoottorin sento pinmll trimmiktkisint. Perämoottorin siirtämistä lähemmäs peräpeiliä snotn sisään- ti lstrimmmiseksi. Perämoottorin siirtämistä loitomms peräpeilistä snotn ulos- ti ylöstrimmmiseksi. Trimmus viitt yleensä perämoottorin jokulmn säätöön liikelueen ensimmäisen 20 steen sisällä. Tämä on liikelue, jot käytetään veneen plntess. Kippus viitt yleensä siihen, kun perämoottori kllistetn korkemmlle pois vedestä. Kun moottori on smmutettu, perämoottorin voi kllist pois vedestä. Hitll tyhjäkäynnillä perämoottorin voi myös kllist trimmiluett pidemmälle esimerkiksi mtlss vedessä jo vrten. b c b - c - Trimmiktkisin Kippuksen liikelue Trimmuksen liikelue POWER TRIM -SÄÄDÖN KÄYTTÖ Useimmiss veneissä käyttö trimmuksen keskilueell nt riittävän hyviä tuloksi. Jott sisit täyden hyödyn trimmustoiminnost, hlut ehkä joskus kuitenkin trimmt perämoottorin kokonn sisään ti ulos. Kosk tietyt suorituskykyrvot prnevt, käyttäjällä on suurempi vstuu, j siksi hänen on oltv tietoinen mhdollisist veneen hllintn liittyvistä vroist. Tärkein tällinen hitt voi oll ohjuspyörässä ti -khvss tuntuv veto ti kireys. Tämä ohjusvääntö johtuu perämoottorin sellisest jokulmst, joss potkurikseli ei ole veden pinnn suuntinen.! VAARA Perämoottorin trimmus neutrlin ohjustiln ohi stt iheutt veto ohjuspyörässä ti -khvss j veneen hllinnn menetyksen. Vrmist veneen hllint trimmttess ohi neutrlin ohjustiln. Hrkitse seurvi luetteloj huolellisesti. 1. Trimmus sisään ti ls voi: Lske keul Aiheutt nopemmn plnukseen nousun, etenkin rskll kuormll ti rsksperäisessä veneessä Prnt yleensä jo-ominisuuksi llokoss. Lisätä ohjuksen vetämistä oikelle (normlill oikelle pyörivällä potkurill) Liillisen lske eräiden veneiden keul niin pljon, että ne lkvt kyntää vettä keulll plntessn. Tämä voi iheutt odottmttomi käännöksiä jompnkumpn suuntn, ts. keulohjust, ti yliohjust, jos yritetään kääntyä ti kohdtn huomttv lto. fin 35

42 OMINAISUUDET JA HALLINTALAITTEET! VAARA Veneen käyttäminen suurill nopeuksill perämoottorin olless trimmttun liin pitkälle voi iheutt liillist keulohjust, minkä seuruksen käyttäjä menettää veneen hllinnn. Asenn trimmuksen rjoitintppi sentoon, jok estää liillisen trimmuksen ls, j käytä venettä turvllisesti. Joisskin hrvoiss tpuksiss käyttäjä voi päättää rjoitt ls trimmust. Tämä voidn svutt ostmll jälleenmyyjältä ruostumttomst teräksestä tehty kllistuksen säätöpuikko j työntämällä se yhteen peräpeilikiinnikkeiden rei'istä. Pkkuspulttej, jotk eivät ole ruostumttomst teräksestä, ei s käyttää tässä sovelluksess muutoin kuin väliikisesti. 2. Trimmus ulos ti ylös voi: Nost keuln vedestä Yleensä lisätä huippunopeutt. Lisätä mvr jesssi vedenlisten esineiden yli ti mtlikoss. Lisätä ohjuksen vetämistä vsemmlle normliss sennuskorkeudess (normlill oikelle pyörivällä potkurill) Liillisen iheutt veneen poukkoilu ti potkurin ilmnsnti Aiheutt moottorin ylikuumenemist, jos vedenottoukot ovt veden pinnn yläpuolell KALLISTAMINEN Kun hlut kllist perämoottori, smmut moottori j pin trimmi-/kippikytkin ti kippuksen pukytkin ylössentoon. Perämoottori kllistuu ylös, kunnes ktkisin vputetn ti moottori svutt ylimmän kllistussennon. 1. Kytke kippilukko kiertämällä nuppi sdksesi tukivrren nousemn. 2. Lske perämoottori lepäämään kippilukon vrn. 3. Kytke kippilukko irti kohottmll perämoottori irti tukivrrest j kääntämällä vrtt ls. Lske perämoottori. - b - Kippilukko Nuppi b KÄSIKÄYTTÖINEN KIPPAUS Jollei perämoottori voi kllist käyttämällä hydrulist trimmi-/kippikytkintä, perämoottori voi kllist käsin. HUOMAUTUS: Käsikäyttöisen kippuksen vputusventtiili on kiristettävä ennen perämoottorin käyttöä, jott estetään perämoottorin kllistuminen ylös peruutettess. 36 fin

43 OMINAISUUDET JA HALLINTALAITTEET Kierrä käsikäyttöisen kippuksen vputusventtiiliä kolme kierrost vstpäivään. Tämä mhdollist perämoottorin kllistuksen käsin. Kllist perämoottori hluttuun sentoon j kiristä käsikäyttöisen kippuksen vputusventtiili KÄYTTÖ MATALASSA VEDESSÄ Käytettäessä venettä mtlss vedessä perämoottori voi kllist suurint trimmikulm pitemmälle pohjn osumisen estämiseksi. 1. Vähennä moottorin käyntinopeus lle /min. 2. Kllist perämoottori ylös. Vrmist, että kikki vedenottoukot pysyvät jtkuvsti vedessä. 3. Käytä moottori vin hitll nopeudell. Jos moottorin nopeus ylittää /min, perämoottori plutuu utomttisesti ls enimmäistrimmilueelle. KIPPAUKSEN APUKYTKIN Tätä kytkintä voidn käyttää perämoottorin kllistmiseen ylös ti ls hydrulisäädöllä. - Kippuksen pukytkin 2745 fin 37

44 Tärkeitä tietoj KÄYTTÖ TÄRKEÄ PÄIVITTÄINEN TARKASTUS ENNEN JOKAISTA KÄYTTÖÄ Jokisen veneeseen sennetun perämoottorin kiinnitysost on tutkittv j trkistettv, jott vrmistetn niiden pitävyys. Peräpeilikiinnikkeessä olev trr muistutt omistj siitä, että perämoottorin peräpeiliin kiinnittävät kiinnittimet on trkistettv ennen jokist käyttöä. Peräpeilikiinnikkeen trr ENNEN MOOTTORIN KÄYNNISTYSTÄ! VAROITUS Vältä moottorivurio. Esitäytä tuoreöljypumppu uusiss ti peruskorjttuiss moottoreiss sekä öljyjärjestelmän huollon jälkeen. Ktso lisätietoj kohdst Tuoreöljypumpun esitäyttö. POLTTOAINEVAATIMUKSET Älä käytä esisekoitettu bensiiniä j öljyä tässä moottoriss. Moottori s utomttisesti lisäöljyä moottorin totutusjon ikn. Käytä tuorett suositeltv bensiiniä moottorin totutusjon ikn j totutusjon jälkeen. ÖLJYSUOSITUS Suositeltu öljy OptiMx Oil ti Premium Plus 2-thti TC-W3 -perämoottoriöljy OptiMx Oil ti Premium Plus TC-W3 on korkempiltuinen öljy, jok nt premmn voitelutuloksen j erityisen suojn krst vstn, kun sitä käytetään hyvien ti vihtelevien polttoineltujen knss. TÄRKEÄÄ: Öljyn tulee oll NMMA-hyväksynnän mukist TC-W3 2-thtiöljyä. Kysy säännöllisesti myyjältäsi tietoj uusimmist polttoine- j öljysuosituksist. Jos Mercury Precision ti Quicksilver 2-thtiperämoottoriöljyä ei ole stvill, korv se toisen merkin 2-thtiperämoottoriöljyllä, jok on NMMA-hyväksyttyä TC-W3:. Huonoltuisen 2-thtiperämoottoriöljyn käyttö stt vähentää moottorin kestävyyttä. Rjoitettu tkuu ei ehkä kt huonoltuisen öljyn käytöstä iheutuv vuriot. Moottorin totutusjo TÄRKEÄÄ: Jos moottorin totutusjomenettelyä ei noudtet, seuruksen stt oll huono suorituskyky koko moottorin elinkren jn sekä moottorivurio. Noudt in totutusjomenettelyä. 38 fin

45 KÄYTTÖ Totutusjomenettely Vihtele ksun sento totutusjon ikn. Käytä seurvi ehdotuksi. Ensimmäinen tunti Ann moottorin lämmetä sekunti. Älä käytä tyhjäkäynnillä yli 5 minuutti. Käytä moottori suurimmn osn ik välillä /min (noin kolmeneljäsosksu). Lyhyet täyden ksun pyrähdykset enintään 10 sekunnin jn ovt hyväksyttäviä. Vihd moottorin nopeutt noin khden minuutin välein. Vältä perämoottorin trimmmist ulos (ylös) pystysuorn trimmussennon yli käytön ikn. Vältä hydrulisen tsuslevyn käyttöä moottorin nostmiseen totutusjojkson ikn. Seurvt kolme tunti: Vihd moottorin nopeutt 10 minuutin välein. Moottorin totutusjon polttoineseos Propulsionohjusmoduuli (PCM) säätelee öljy- j polttoineseost moottorin totutusjon ikn. Käynnistystä edeltävä trkistuslist Moottori lskettu josentoon j vedenottoukot ovt veden ll Polttoinesäiliön ilmuskorkki on uki ti polttoineen tyhjennysventtiili on kytkeytynyt Polttoineensyöttö toimii Nrullinen hätäktkisin on "RUN" (jo) -sennoss j nru on kytkettynä Kukosäädin on vpll Yläkopn slvt ovt tiukll Tee trkstukset, jotk on lueteltu kohdss Trkstus- j huoltoiktulu. Lisätietoj on kohdss Huolto. Käyttö jäätymislämpötiloiss Kun käytät ti kiinnität perämoottorisi lämpötiln olless nolln tuntumss ti sen lpuolell, pidä moottori koko jn kllistettun ls, jott vihteistokotelo pysyy veden ll. Tämä estää vihteistokoteloon jäänyttä vettä jäätymästä j iheuttmst mhdollisi vurioit vesipumpulle j muille komponenteille. Mikäli on mhdollist, että veden pinnlle voi muodostu jäätä, perämoottori on irrotettv j siihen jäänyt vesi vlutettv pois. Jos jäätä muodostuu vesitsoon perämoottorin vetokselin kotelon sisälle, se estää veden virtuksen moottoriin iheutten mhdollisen vurion. Käyttö suolisess ti likisess vedessä Suosittelemme perämoottorin sisäisten vesiknvien huuhtomist mkell vedellä jok kerrn, kun olet jnut suolisess ti sstuneess vedessä. Tämä estää jätteiden kertymisen j vesiknvien tukkeumt. Lisätietoj on kohdss Huolto jäähdytysjärjestelmän huuhtelu. Jos pidät veneesi vedessä nkkuroitun lituriin, kllist in perämoottori siten, että vihteistokotelo on täysin poiss vedestä (pitsi jäätymislämpötiloiss), kun se ei ole käytössä. fin 39

46 KÄYTTÖ Pese perämoottorin ulkopuoli j huuhdo potkurin j vihteistokotelon pkoukko puhtll mkell vedellä in käytön jälkeen. Sumut metlliset ulkopinnt kerrn kuukudess Mercury Precision- ti Quicksilverkorroosionsuoj-ineell. Älä ruiskut inett korroosionsuoj-nodeille, kosk se huonontisi nodien teho. Käyttö merenpinnn yläpuolell Moottorisi mukutuu utomttisesti käyttölueen korkeuden muutokseen. Nousultn erilinen potkuri voi utt vähentämään normli suorituskyvyn menetystä, jok johtuu ilmn hpen vähyydestä. Kysy neuvo jälleenmyyjältä. Mntieteellisen korkeuden j sään vikutukset suorituskykyyn Seurvt tilt lskevt moottorin suorituskykyä, eikä niitä void kompensoid moottorin polttoineen- ti elektronisill hllintjärjestelmillä: Merenpinnn yläpuoliset korkeudet Korke lämpötil Alhinen ilmkehän pine Suuri kosteus Edellä minitut tilt lentvt moottorin ilmn tiheyttä, mikä puolestn lent seurvi: Ahdinmoottoreiden tehostinpine Hevosvoim j vääntö koko kierroslukulueell Huippukierrosluku Käynnistyksenikinen puristuspine ESIMERKKI: Noin 2,4 kilometrin korkeudell käytettävässä moottoriss tphtuu yli 30 %:n tehohäviö j moottoritehon häviö kuumn j kosten päivänä voi oll jop 14 %. Nämä häviöt koskevt normli-imu- j hdinmoottoreit. Tehohäviöolosuhteiden kompensoiminen: Siirry lemmn nousukulmn potkuriin. Vihd välityssuhdett. Veneen suorituskykyä voidn plutt osittin vihtmll lemmn nousukulmn potkuriin, mutt moottorin suorituskyky pysyy edelleen lempn. Joskus välityssuhteen lskeminen stt utt enemmän. Jott moottorin suorituskyky voidn optimoid, tue moottori niin, että se pystyy toimimn suositellull huippukierroslukulueell ti sen lähellä jettess täysksull j normlill veneen kuormll. Muit potkurin ti välityssuhteen vihdon etuj: Vähentää nkutusilmiön mhdollisuutt Prnt moottorin luotettvuutt j yleistä kestävyyttä 40 fin

47 KÄYTTÖ Ajokulmn säätö moottorin olless tyhjäkäynnillä Joisskin veneissä perämoottorin pkoksuukko voi jäädä veden lle, jos trimmtn ivn ls joutokäynnillä, mikä iheutt pkoksujen estymistä, rvistelev tyhjäkäyntiä, liillist svutust j sytytystulppien likntumist. Jos näin tphtuu, trimm perämoottori ylös, kunnes pkoksuukko nousee vedestä. b - b - Pkoksuukko veden ll (väärin) Pkoksuukko veden päällä (oikein) 2729 Käyttö mtlikoiss Kun jt mtlss vedessä, voit kllist perämoottori sen enimmäistrimmiä pitemmälle pohjn osumisen välttämiseksi. HUOMAUTUS Perämoottorin käyttäminen kllistuslueell voi vurioitt moottori ti peräpeiliä. Jos moottori käytetään kllistuslueell, esim. mtlikoss, älä ylitä /min. 1. Vähennä moottorin nopeus lle 2000:een 1/min. 2. Kllist perämoottori ylös. Vrmist, että kikki jäähdytysvedenottoukot pysyvät in veden ll. 3. Käytä moottori vin hitill kierroksill. Mllit, joiss on kolmemäntäinen jokulmn säätöjärjestelmä: Jos moottorin nopeus on yli /min, perämoottori plutuu utomttisesti ls enimmäistrimmiin. Mllit, joiss on yksimäntäinen jokulmn säätöjärjestelmä: Perämoottori pysyy vlituss kllistussennoss riippumtt moottorin kierrosluvust. Moottorin käynnistys HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. ALKUKÄYNNISTYSMENETTELY HUOMAUTUS: Kun ensi kerrn käynnistetään uutt moottori ti moottori, jost on loppunut ti poistettu polttoine, polttoinejärjestelmä pitää täyttää seurvsti. 1. Aset polttoineletkun rikstinpllo siten, että pllon kyljessä olev nuoli osoitt ylöspäin. Puristele polttoineletkun ryypytyspllo, kunnes se tuntuu kiinteältä. 2. Käännä virtlukko "ON"-sentoon kolmeksi sekunniksi sähköisen polttoinepumpun käyttämiseksi. 3. Käännä virtlukko tkisin "OFF"-sentoon j puristele ryypytyspllo, kunnes se tuntuu kiinteältä. Käännä virtlukko uudestn "ON"-sentoon kolmeksi sekunniksi. Jtk tätä menettelyä, kunnes polttoineletkun ryypytyspllo pysyy kiinteänä. Ennen kuin käynnistät moottorin, lue käynnistystä edeltävää trkistuslist koskevt tiedot j erityiset käyttöohjeet Käyttö osst. fin 41

48 KÄYNNISTYSMENETTELY KÄYTTÖ 1. Lske perämoottori "RUN"-sentoon. Vrmist, että kikki jäähdytysveden ottoukot ovt veden ll Av polttoinesäiliön täyttökorkin ilmusruuvi (käsin ilmttvt polttoinesäiliöt) Aset polttoineletkun rikstinpllo siten, että pllon kyljessä olev nuoli osoitt ylöspäin. Purist polttoineletkun rikstinpllo usesti, kunnes se tuntuu kiinteältä Aset nrullinen hätäktkisin sentoon "RUN" (jo). Lue nrullisen hätäktkisimen turvllisuutt koskev selitys j vroitus Yleistietoj -osst fin

49 KÄYTTÖ 5. Vihd perämoottori vplle. N Älä käytä kukosäätimessä olev pelkän ksun toiminto käynnistettäessä (jos vrusteen) Käännä virt-vin sentoon "START" (käynnistys). Vput vin moottorin käynnistyessä. Jollei moottori käynnisty kymmenessä sekunniss, käännä vin sentoon "OFF", odot sekunnin jn j yritä uudelleen Trkist, tuleeko vesipumpun ilmisinukost vettä HUOMAUTUS: Elektroninen käynnistysjärjestelmä esitäyttää (rikst) utomttisesti moottorin j lisää joutokäyntinopeutt käynnistystä vrten. fin 43

50 KÄYTTÖ HUOMAUTUS Ylikuumenneen moottorin käyttö stt iheutt moottorivurion. Jos vesipumpun ilmisinukost ei tule vettä, pysäytä moottori j trkist, ovtko jäähdytysveden ottoukot tukoss. Ellei niissä ole esteitä, vesipumppu ei mhdollisesti toimi ti jäähdytysjärjestelmässä voi oll tukos, mikä stt iheutt moottorin ylikuumenemisen. Pyydä vltuutettu Mercury Mrine -jälleenmyyjää trkistmn järjestelmä. Vihteenvihto HUOMAUTUS Vihteistokotelo vurioituu, jos siirrytään vihteelle moottorin nopeuden olless tyhjäkäyntiä suurempi. Vihteelle siirtyminen, kun moottori ei käy, voi iheutt kytkimen kohdistusvirheen j siten estää vihteen oiken vihdon. Siirry vihteelle in vst, kun moottori toimii tyhjäkäynnillä. Jos joudut siirtymään vihteelle, kun moottori ei käy, kierrä potkurin kseli sinmukiseen suuntn vihteenvihdon ikn. Perämoottoriss on kolme käytettävää vihdett: eteenpäin, vp (ei vihteell) j peruutus. F N R Kun vihdt vihdett, pysähdy in vp-sennoss j nn moottorin plt tyhjäkäyntinopeudelle. Vihd vihdett in nopell liikkeellä. Kun olet kytkenyt vihteelle, lisää nopeutt siirtämällä vipu enemmän. Moottorin pysäytys Hidst perämoottorin nopeutt j vihd moottori vplle. Käännä virt-vin sentoon OFF (POIS PÄÄLTÄ) fin

51 Perämoottorin hoito HUOLTO Perämoottorisi säilyttämiseksi mhdollisimmn hyvässä kunnoss on tärkeää, että perämoottorille tehdään säännölliset trkstukset j huollot, jotk on lueteltu kohdss Trkstus- j huoltoiktulu. Kehotmme pitämään sen hyvin huollettun, jott vrmistetn kuljettjn j mtkustjien turvllisuus j säilytetään moottorin luotettvuus. Kirj tehty huolto tämän kirjn tksivull olevn kohtn Huoltoloki.. Säilytä kikki huoltotilukset j -kuitit. PERÄMOOTTORIN VARAOSIEN VALITSEMINEN Suosittelemme lkuperäisten Mercury Precision- ti Quicksilver-vrosien j voiteluineiden käyttöä. EPA-päästömääräykset Kikki Mercury Mrinen vlmistmt uudet perämoottorit ovt sneet Yhdysvltin ympäristönsuojeluvirstolt sertifioinnin, että ne täyttävät uusi perämoottoreit koskevt ilmnssteiden hllintmääräyksien vtimukset. Tämä sertifiointi edellyttää, että tietyt säädöt on setettu tehtn normien mukn. Tästä syystä tehtn tuotteelle määräämää huoltomenettelyä on noudtettv trksti j, sikäli kuin mhdollist, plttv lkuperäisen suunnittelun ikomuksiin. Päästöjen hllintlitteiden j -järjestelmien huollon, vihdon ti korjuksen voi suoritt mikä thns kipinäsytytteisten venemoottorien korjusliike ti yksityinen korjj. PÄÄSTÖJEN TODISTUSKYLTTI Päästöhyväksyntämerkki, jost näkyvät päästötsot sekä suorn päästöihin liittyvät moottorin tekniset tiedot, on kiinnitetty moottoriin vlmistuksen yhteydessä. b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in ger): hp kw L LOW PERM/HIGH PERM: FAMILY: HC+NOx:FEL: CO FEL: g/kwh g/kwh f g h i j b - c - d - e - f - g - h - i - j - Tyhjäkäynti Moottorin hevosvoimi Iskutilvuus Moottoriteho kilowttein Vlmistuspäivä Tuoteryhmän numero Moottorituoteryhmän säädelty päästörj Moottorituoteryhmän säädelty päästörj Suositeltv sytytystulpp j -väli Polttoineletkun läpäisyprosentti OMISTAJAN VASTUU Omistjn ti käyttäjän on teetettävä moottorin rutiinihuolto, jott päästötsot pysyvät määrättyjen stndrdien vtimusten rjoiss. Omistj/käyttäjä ei s tehdä moottoriin mitään muutoksi, jotk voivt muutt teho ti mhdollist moottorin tehdssetuksi suuremmt päästötsot. fin 45

52 Trkstus- j huoltoiktulu ENNEN JOKAISTA KÄYTTÖÄ HUOLTO Trkist, että nrullinen hätäktkisin smmutt moottorin. Trkist, ettei ohjusjärjestelmässä ole hnkvi ti irtonisi osi. Vrmist, että perämoottori on kiinnitetty tukevsti veneen peräpeiliin. Jos perämoottori ti jokin sen kiinnittimistä on löysällä, kiristä ne ilmoitettuun tiukkuuteen. Kun pyrit trkistmn, että perämoottori on kiinnitetty riittävän tiuksti, ktso puuttuuko perämoottorin peräpeilikiinnikkeestä mterili ti mli, minkä iheutt perämoottorin lustn kiinnittimien j peräpeilin kiinnikkeiden välinen liike. Ktso myös, näkyykö perämoottorin peräpeilikiinnikkeiden j veneen peräpeilin ti nostolevyn/ kiinnitysknnkkeen välillä liikkumisen merkkejä. Kuvus Nm lb-in. lb-ft Perämoottorin sennuksess käytettävät lukkomutterit j pultit vkio veneen peräpeili Perämoottorin sennuksess käytettävät lukkomutterit j pultit metlliset nostolevyt j kiinnitysknnkkeet Trkist, etteivät potkurin lvt ole vhingoittuneet. Trkst, onko seurviss kulumi: kikki letkut, kiristimet, liittimet, putket, tiivisteet j kiinnitysost. JOKAISEN SUOLAISESSA TAI SAASTUNEESSA VEDESSÄ KÄYTÖN JÄLKEEN Huuhtele kikki sisäiset knvt mkell vedellä. Pese moottorin ulkopint (kopp, välirunko j vihteistokotelo) mkell vedellä. Huuhtele potkuri j vihteistokotelon pkoksuukko mkell vedellä. Poist kopp j pyyhi pois mhdolliset suolisen veden roiskeet kostell liinll. 25 TUNNIN VÄLEIN TAI AINA KUN MOOTTORIA ON KÄYTETTY SUOLAISESSA TAI SAASTUNEESSA VEDESSÄ 30 VUOROKAUTTA Suihkut Corrosion Gurd -korroosionestoinett moottoriin j kikille ulkoisille mlmttomille metllipinnoille (pitsi nodeille). Putkilon viitenro 120 Corrosion Gurd Kuvus Käyttökoht Osnumero Moottori j kikki ulkoiset mlmttomt metllipinnt (pitsi nodit) 25 TUNNIN TAI 30 VUOROKAUDEN VÄLEIN, KUMPI TULEE ENSIN Vrmist, että kopn etu- j sivuslvt ovt tiukll. Kiristä ne trpeen mukn. Trkst, ettei polttoine- j öljyjärjestelmässä ole vuotoj ti vikoj. Trkst, ettei hydrulisiss ohjusletkuiss ole vikoj ti vuotoj Q55 Trkst, ovtko ohjuksen yhdystngon kiinnittimet kuluneet. Voitele kikki määritetyt ost. Trkist, että kikki lisävrusteiden kiinnitysost ovt riittävän tiukll. Trkist vihteistoöljyn määrä j til. Trkist lturin hihnn kireys. 50 TUNNIN VÄLEIN TAI KERRAN VUODESSA, KUMPI TULEE ENSIN Voitele kikki ohjekirjss minitut voitelukohdt. Voitele vetokselin rihlt fin

53 HUOLTO Voitele vetokseli koko pituudelt korroosionestorsvll. Putkilon viitenro 94 Kuvus Käyttökoht Osnumero Korroosionsuojrsv Voitele potkurikselin rihlt. Tyhjennä j vihd vihteistokotelon voiteluine. Vetokselin koko pituus Trkist, onko hihnoiss, hihnpyörissä ti tukipyörissä merkkejä heikkenemisestä. Trkist polttoineen pine. 1. Trkst hllintkpelin säädöt. Trkst kku. Trkist korroosionsuoj-nodit. Trkist kikkien kiinnittimien kireys. Trkist jokulmn säätöyksikön neste. 8M Käytä Quicksilver-tuotteit moottoriss olevien jätteiden poistmiseen. Kysy jälleenmyyjältä, mitä tuotteit on käytettävä. 100 TUNNIN VÄLEIN TAI KERRAN VUODESSA, KUMPI TULEE ENSIN Kiristä ilmoitettuun tiukkuuteen kiinnittimet, joill perämoottori on kiinnitetty veneen peräpeiliin. 1. Kuvus Nm lb-in. lb-ft Perämoottorin sennuksess käytettävät lukkomutterit j pultit vkio veneen peräpeili Perämoottorin sennuksess käytettävät lukkomutterit j pultit metlliset nostolevyt j kiinnitysknnkkeet Vihd vesipumpun siipipyörä (usemmin, jos ilmenee ylikuumenemist ti hvitn vedenpineen lenemist). 1. Vihd sytytystulpt ensimmäisten 100 tunnin ti ensimmäisen vuoden jälkeen. Trkst sen jälkeen sytytystulpt 100 tunnin ti vuoden välein. Vihd sytytystulpt trvittess. Vihd veden erottv polttoineensuodtin. Käytä Quickleeniä polttoineess. Vrmist, että kopn tiivisteet ovt ehjät j hyväkuntoiset. Trkist, että kopn sisäisen äänenvimennuksen vhtomuovi (jos vrustettu) on ehjää j hyväkuntoist. Vrmist, että imuilmn äänenvimennin (jos vrustettu) on piklln. Vrmist, että joutokäynnin äänenvimennin (jos vrustettu) on piklln. Trkist, ettei ilmnottosennelmn letkunkiristimiä j kumisuojuksi (jos vrustein) ole löysällä. 100 KÄYTTÖTUNNIN VÄLEIN Trkst, onko hiilikuituläpissä lohkemi ti hlkemi. ENNEN SÄILYTYSJAKSOJA Lisätietoj on kohdss Säilytys -osst. 1. Vltuutetun jälleenmyyjän on huollettv nämä kohteet. fin 47

54 Jäähdytysjärjestelmän huuhtelu HUOLTO Huuhtele perämoottorin sisäiset vesiknvt mkell vedellä in suolisess, sstuneess ti mutisess vedessä jon jälkeen. Tämä utt estämään jäämien kertymistä j sisäisten vesiknvien tukkeutumist. HUOMAUTUS: Moottori voidn pysäyttää ti jättää joutokäynnille jäähdytysjärjestelmää huuhdottess. Älä huuhtele moottori vesijärjestelmällä, jonk pine on yli 310,26 kp (45 psi). 1. Poist tulpp lkopn liittimestä Kiinnitä vesiletku liittimeen. Käännä vesi päälle j huuhtele 3 5 minuutti Ylkopn irrotus j sennus IRROTUS 1. Vput kopn etu- j sivuslvt. 2. Nost yläkopp perämoottorist. ASENNUS 1. Aset yläkopp moottorin päälle Vrmist, että kuminen ltiiviste settuu hyvin j lukitse etu- j sivuslvt. Yläkopn puhdistushoito TÄRKEÄÄ: Muovipinnn pyyhkiminen kuivn iheutt pieniä pintnrmuj. Kostut pint in ennen puhdistust. Noudt puhdistus- j vhusmenettelyä. PUHDISTUS- JA VAHAUSMENETTELY 1. Ennen pesu huuhdo yläkopst puhtll vedellä lik j pöly, jotk voivt nrmutt pint. 48 fin

55 HUOLTO 2. Pese yläkopp puhtll vedellä j miedoll hnkmttomll sippull. Pese pehmeällä, puhtll rievull. 3. Kuiv perusteellisesti pehmeällä, puhtll rievull. 4. Vh pint hnkmttomll utokiillokkeell (kiiltäville pinnoille trkoitetull kiillokkeell). Poist vh käsin pehmeällä, puhtll rievull. Lturin hihnn trkstus 1. Trkst lturin hihn j nn vltuutetun myyjäliikkeen viht se, jos jokin seurvist vioist hvitn.. Hihnn kumiosien hlkeilu ti rpistumist. b. Krkeit ti epätsisi hihnpintoj. c. Kulumisen merkkejä hihnn reunoill ti ulkopinnoill Polttoinejärjestelmä! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. Smmut moottori j kytke kku irti, ennen kuin huollt mitään polttoinejärjestelmän os. Tyhjennä polttoinejärjestelmä kokonn. Kerää j säilytä polttoinett hyväksytyssä stiss. Pyyhi mhdolliset läiskeet heti pois. Vuotojen pyyhkimiseen käytetty mterili täytyy hävittää hyväksyttyyn stin. Kikki polttoinejärjestelmän huollot täytyy suoritt hyvin tuuletetull lueell. Trkst, ettei huoltotyön jäljiltä synny polttoinevuotoj. POLTTOAINELETKUN TARKASTUS Trkst silmämääräisesti, ettei ryypytysplloss ole hlkemi, pisumi, vuotoj, kovettumi eikä muit rppeutumisen ti vurioiden merkkejä. Jos tällisi vikoj hvitn, polttoineletku ti ryypytyspllo on vihdettv uuteen. POLTTOAINEENSUODATTIMEN VAIHTO Irrotus 1. Irrot yhdystnko. 2. Kierrä suodtin uki polttoineensuodttimen poistotyöklull ti vääntämällä ruuvivimen vrrell suodttimen knnen korvkkeiden väliä. fin 49

56 HUOLTO Polttoineensuodttimen poisto-/sennustyöklu Autt polttoineensuodttimen knsisennelmn poistoss j sennuksess Asennus 1. Voitele O-renkt öljyllä. b c b - c - Suodtin O-rengstiiviste Välitnko 2. Asenn polttoineensuodtin j kiristä kunnoll. 3. Kiinnitä yhdystnko uudelleen. TÄRKEÄÄ: Trkst silmämääräisesti, vuotko suodtin puristelemll ryypytyspllo, kunnes se tuntuu lujlt j pkott polttoinett suodttimeen. VEDEN POISTAMINEN POLTTOAINEENSUODATTIMEN KAMMIOSTA HUOMAUTUS: Jos polttoineensuodttimen kmmioon on kertynyt riittävä määrä vettä, vroitusjärjestelmä kytkeytyy päälle. Vesi on poistettv polttoineensuodttimen kmmiost. 1. Vedä tyhjennysletku irti oiken puolen liittimestä. Pidä letkun voint päätä stin yläpuolell. 2. Löysää tyhjennysruuvi 1/8 tuumn kuusiovimell. Tyhjennä polttoineensuodttimen kmmio. 50 fin

57 HUOLTO 3. Kiristä tyhjennysruuvi j liitä letku. b c b - c - Tyhjennysletku Sivuliitin Tyhjennysruuvi TÄRKEÄÄ: Trkst silmämääräisesti, ettei tyhjennysruuviss ole vuotoj, puristmll käsipumppu, kunnes se tuntuu kiinteältä j pkott polttoinett kmmioon. Ohjuksen yhdystngon kiinnittimet TÄRKEÄÄ: Ohjuksen yhdystnko, jok liittää ohjuskpelin moottoriin, täytyy kiinnittää erityisellä luslevykntisell pultill ("" osnumero ) j itselukittuvill nilonvuorisill lukkomuttereill ("c" j "d" osnumero ). Näitä lukkomuttereit ei s koskn korvt tvllisill muttereill (eilukittuvill), kosk ne löystyvät j tärisevät irti vputten yhdystngon. fin 51

58 HUOLTO! VAARA Väärät kiinnittimet ti väärä sennusmenettely voivt iheutt ohjuksen yhdystngon löystymisen ti irtomisen. Tämä voi iheutt veneen hllinnn äkillisen menettämisen, mistä voi oll seuruksen vkv vmm ti kuolem, kosk se voi heittää veneen mtkustjt istuimiltn ti veneen lidn yli. Käytä in vdittuj osi j noudt ohjeit j kiristysmenettelyjä. b c d Aluslevykntinen erikoispultti ( ) b - Litteä luslevy (2) c - Nilonvuorinen lukkomutteri ( ) d - Nilonvuorinen lukkomutteri ( ) Kuvus Nm lb-in. lb-ft Aluslevykntinen erikoispultti Nilonvuorinen lukkomutteri "d" Nilonvuorinen lukkomutteri "c" Kiristä, kunnes mutteri settuu piklleen, kierrä sitten uki 1/4 kierrost. Koko ohjuksen yhdystnko ohjuskpeliin khdell litteällä luslevyllä j itselukittuvll nilonvuorisell lukkomutterill. Kiristä mutteri piklleen, kierrä sitten uki 1/4 kierros. Kiinnitä ohjuksen yhdystnko moottoriin luslevykntisell erikoispultill j itselukittuvll nilonvuorisell lukkomutterill. Kiristä ensin pultti j kiristä sitten lukkomutteri määritettyyn momenttiin. Sulkkeet TÄRKEÄÄ: Pidä in vrll 2, 15 j 20 A:n sulkkeit. Moottorin sähköpiirejä suojtn ylikuormitukselt johdoiss olevill sulkkeill. Jos sulke pl, yritä löytää j korjt ylikuormituksen syy ennen sulkkeen vihtmist. Jos syytä ei löydy, sulke voi pl uudestn. 1. Av sulkkeen pidin j ktso sulkkeen sisällä olev hopenväristä nuh. Jos nuh on rikki, vihd sulke. 2. Vihtosulkkeen mpeerirvon on oltv sm kuin vnhn sulkkeen. 52 fin

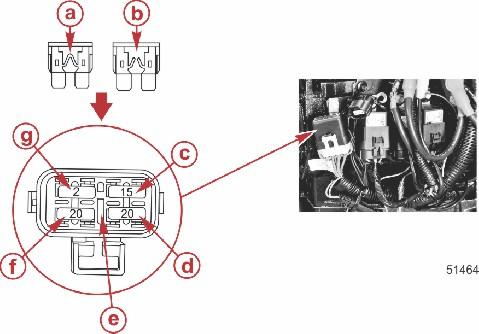

59 HUOLTO Sulkkeet j piirit ovt seurvt: Sulkkeen sijinti j tunnistus - Vinmäärityspiiri 2 mpeerin sulke b - Virrnsyöttöpiiri 15 mpeerin sulke c - Sytytyspuoln piiri 20 mpeerin sulke d - Vrsulkkeen pikk e - Polttoineruiskun/suorruiskun/PCM:n j sähköisen polttoinepumpun piiri 20 mpeerin sulke f - Ehjä sulke g - Plnut sulke Korroosionsuoj-nodi Perämoottoriss on korroosionsuoj-nodej eri kohdiss. Anodi utt suojmn perämoottori glvniselt korroosiolt nten omn metllins syöpyä hitsti perämoottorin metllien semest. Kukin nodi pitää trkst joittin, etenkin suolisess vedessä, joss syöpyminen on nopemp. Korroosiosuojn ylläpitämiseksi nodi pitää viht ennen kuin se on syöpynyt kokonn. Älä ml ti pinnoit nodi suoj-ineill, sillä tämä vähentää nodin tehokkuutt. fin 53

60 HUOLTO Vihteistokoteloss on kolme nodi. Vihteistokotelon kummllkin kyljellä on nodi j kolms nodi on ilmnoton estolevyn lle sennettu levy. Jos sennetn säätöevä, tämä nodilevy poistetn. Lisäksi peräpeilikiinnikesennelmn pohjn on sennettu yksi nodi. - b - Korroosionsuoj-nodit (vihteistokotelo) Korroosionsuoj-nodi (peräpeilikiinnike) Akun trkstus Akku on trkstettv säännöllisesti, jott vrmistetn moottorin oike käynnistymiskyky. TÄRKEÄÄ: Lue kun mukn toimitetut turv- j huolto-ohjeet. 1. Smmut moottori ennen kun huolto. 2. Vrmist, ettei kku pääse liikkumn. 3. Akkukpelin nvt on pidettävä puhtin, kireinä j oikein sennettuin. Positiivinen positiiviseen j negtiivinen negtiiviseen. 4. Vrmist, että kuss on sähköä johtmton suojus, jok estää kun npojen vhingoss tphtuvt oikosulut. Akkutietoj! VAARA Jos kun johtoj ei kiinnitetä oikein, seuruksen voi oll digitlisen ksu- j vihdehllintjärjestelmän (DTS) tehon menetys, jok voi iheutt vkvn vmmn ti kuolemn veneen hllinnn menetyksen seuruksen. Kiinnitä kkujohdot kun npoihin kuusiomuttereill löysien liitäntöjen välttämiseksi. Älä käytä syväpurkuskkuj. Moottoreiss on käytettävä merikäynnistyskku, joss on 1000 merikäynnistysmpeeri (MCA), 800 kylmäkäynnistysmpeeri (CCA) ti 180 mpeeritunti (Ah). Moottorin kku liitettäessä kkujohdot on kiinnitettävä kuusiomuttereill kun npoihin. Kiristä mutterit määritysten mukn. Kuvus Nm lb-in. lb-ft Kuusiomutterit TÄRKEÄÄ: Akun kpelikoko j -pituus ovt rtkisevn tärkeitä. Ktso kokovtimukset moottorin sennusohjeest. 54 fin

61 HUOLTO Trr on setettv kun kotelon päälle ti lähelle huolto vrten. Yksi 5/16 tuum j yksi 3/8 tuum kuusiomutteri kku kohti on liitetty pkkukseen siipimutterin vihtmist vrten. Pkkuksess ei ole metrijärjestelmän mukisi kuusiomuttereit. NOTICE - DTS & OptiMx Engines DO NOT USE DEEP CYCLE BATTERIES! DTS (Digitl Throttle nd Shift) pplictions nd OptiMx engines must use mrine strting bttery with 1000 MCA, 800 CCA, or 180 Ah. rting. 13.5Nm (120 lbs. in.) DO NOT USE WING NUTS IMPORTANT: Bttery cble size nd length is criticl. Refer to engine instlltion mnul for size requirements Plce decl on or ner bttery box for future service reference. 5/16 nd 3/8 hex nuts supplied for wing nut replcement. Metric hex nuts not supplied Potkurin vihto! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 1. Vihd perämoottori vplle (N). N TÄRKEÄÄ: Ktso sytytystulppien johtojen irrotusmenettely kohdst Sytytystulppien trkstus j vihto. fin 55

62 HUOLTO 2. Irrot sytytystulpn johdot estääksesi moottorin käynnistymisen Suorist potkurimutterin pidikkeen tivutetut liuskt Aset puuplikk vihteistokotelon j potkurin väliin potkurin pitämiseksi piklln j irrot potkurin mutteri Vedä potkuri suorn irti kselist. Jos potkuri on juuttunut kseliin eikä irto, nn potkuri vltuutetun jälleenmyyjän irrotettvksi. 6. Levitä potkurikseliin Quicksilverin ti Mercuryn Precision Lubricntsin korroosionestorsv ti PTFE:tä sisältävää 2-4-C-voiteluinett fin

63 HUOLTO Putkilon viitenro Kuvus Käyttökoht Osnumero Korroosionsuojrsv PTFE:tä sisältävä 2-4-C Potkurikseli 8M Potkurikseli Q 1 TÄRKEÄÄ: Jott potkurin np ei ruostuisi j juuttuisi potkurikseliin kiinni (etenkin suolisess vedessä), levitä koko potkurikselille in suositeltu voiteluinett suositeltvin huoltovälein sekä in, kun potkuri irrotetn. 7. Flo-Torq I Drive Hub -potkurit Asenn etupinelevy, potkuri, mdoitusprikk, tkpinelevy, potkurin mutterin pidike j potkurin mutteri kselille. b c d e f b - c - d - e - f - Potkurin mutteri Potkurin mutterin pidike Tkpinelevy Mdoitusprikk Potkuri Etupinelevy 8. Flo-Torq II Drive Hub -potkurit Asenn etupinelevy, vihdettv vetoyksikön kulus, potkuri, pinelevy, potkurin mutterin pidike j potkurin mutteri kselille. b c e f - b - Potkurin mutteri Potkurin mutterin pidike c - Tkpinelevy d - Potkuri e - Vihdettv vetoholkki f - Etupinelevy d Aset puuplikk vihteistokotelon j potkurin väliin j kiristä potkurin mutteri ilmoitettuun tiukkuuteen. Kuvus Nm lb-in. lb-ft Potkurin mutteri Kiinnitä potkurin mutteri tivuttmll kolme liusk pinelevyn uriin fin 57

64 Sytytystulppien trkstus j vihto HUOLTO! VAARA Villisist sytytystulpn htuist stt lähteä kipinöitä, jotk voivt sytyttää polttoinehöyryjä j iheutt vkvn vmmn ti kuolemn tuliplon ti räjähdyksen seuruksen. Vältä vurioittmst sytytystulpn httuj. Älä käytä teräviä esineitä ti metllisi työkluj sytytystulpn httujen poistmiseen. 1. Irrot sytytystulppien johdot kiertämällä kumihttuj smll, kun vedät ne irti sytytystulpist Irrot sytytystulpt. Vihd sytytystulpp, jos elektrodi on kulunut ti eristin on krke, hljennut, rikkinäinen ti kuplinut ti jos jlometlli ei näy sytytystulpn elektrodiss. TÄRKEÄÄ: Tulpn väri ei ehkä heijst trksti sen kunto. Jott villinen tulpp voidn määrittää trksti, trkst tulpn elektrodin jlometlli. Jos jlometlli ei ole näkyvissä, vihd tulpp Jlometlli 3. Säädä sytytystulpn kärkiväli. Ktso lisätietoj kohdst Tekniset tiedot Kikkien sytytystulppien kärkiväli on trkistettv j korjttv trpeen mukn ennen sentmist. 58 fin

65 HUOLTO b. Mitt kärkiväli välystulkill ti npmittrill. Älä käytä kiilmist kärkivälin trkistustyöklu kärkivälin trkstmiseen ti säätämiseen. c. Jos säätö on trpeen, älä koskn irrot keskielektrodi väkisin. Tämä on erittäin tärkeää kikentyyppisille sytytystulpille, joiden mdoituselektrodiss ti keskielektrodiss on pltin ti iridiumi sisältävä kulumpint. d. Jos kärkiväliä joudutn ljentmn, tee se työklull, jok inostn vetää mdoituselektrodi tksepäin koskettmtt keskielektrodi, posliini ti mdoituselektrodin kulumos. e. Jos kärkiväli joudutn sulkemn, nput mdoituselektrodi vrovsti kovn pintn. 4. Puhdist ennen sytytystulppien sentmist lik sytytystulppien istukoist. Asenn tulpt sormikireydelle j kiristä sitten vielä 1/4 kierrost ti määritysten mukn. Kuvus Nm lb-in. lb-ft Sytytystulpp Ilmkompressorin suodtin HUOMAUTUS: Ilmkompressorin suodtint käytetään vin tietyissä mlleiss. Suodtin tulee trkst in 100 tunnin käytön jälkeen ti kerrn kudess, j se on vihdettv trvittess. IRROTUS 1. Av puristusliitin j nost suodttimen kotelo ulos. Käännä suodttimen kotelo 1/4 kierrost myötäpäivään vussentoon j irrot ilmnsuodtin. 2. Irrot letkun nippuside j vedä ilmnsuodtin irti letkust. f b c d e b - c - d - e - f - Ilmnsuodtin Muoviluslevy Kumiluslevy Kiinnike Suodttimen kotelo Nippuside fin 59

66 HUOLTO ASENNUS 1. Aset muoviluslevy j kumiluslevy ilmnsuodttimen päälle j vie suodtin koteloon. Käännä suodtint 1/4 kierros lukitusentoon. 2. Sijoit suodttimen kotelo siten, että ottoletku on moottorin tkosn päin. Asenn letku uudelleen j kiinnitä nippusiteellä. 3. Kiinnitä suodtinkotelo puristusliittimellä. - b - c - d - Ilmnsuodtin Suodttimen kotelo Kiinnike Tuloletku b c d Voitelukohdt 1. Voitele seurvt Quicksilverin ti Mercuryn Precision Specil Lubricnt 101 -voiteluineell. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Lubricnt 101 Trimmivrren päätypllot Q1 Trimmivrren päätypllot Kääntele päätyplloj voiteluineen levittämiseksi nivelkuoppiin Voitele seurvt ost Quicksilver ti Mercuryn Precision Lubricnts -korroosionestorsvll ti PTFE:tä sisältävällä 2-4-C -voiteluineell. 60 fin

67 HUOLTO Putkilon viitenro Kuvus Käyttökoht Osnumero Korroosionsuojrsv PTFE:tä sisältävä 2-4-C Potkurikseli 8M Potkurikseli Q 1 Potkurikseli Ktso kohdst Potkurin vihto potkurin irrotus- j sennusohjeet. Peitä koko potkurikseli voiteluineell potkurinvn ruostumisen j kseliin juuttumisen estämiseksi Voitele seurvt ost Quicksilverin ti Mercuryn PTFE:tä sisältävällä Precision Lubricnts 2-4-C ti Specil Lubricnt 101 -voiteluineell. Putkilon viitenro 34 Specil Lubricnt Kuvus Käyttökoht Osnumero PTFE:tä sisältävä 2-4-C Lturinhihnn kiristimen kiertokseli, kääntörunko, kippilukko, kippiputki, ohjuskpeli Lturinhihnn kiristimen kiertokseli, kääntörunko, kippilukko, kippiputki, ohjuskpeli Q Q 1 Lturinhihnn kiristimen kiertokseli voitele nipn kutt Kääntörunko Voitele nipn kutt. fin 61

68 HUOLTO Kippilukko voitele nipn kutt. - b - Kääntörunko Kippilukko b Kippiputki Voitele nipn kutt ! VAARA Väärä kpelin voitelu stt iheutt hydrulilukon, jok voi joht vkvn vmmn ti kuolemn, jos veneen hllint menetetään. Vedä ohjuskpelin pää kokonn tkisin ennen voiteluineen levittämistä. Ohjuskpeli pyöritä ohjuspyörää, jott ohjuskpelin pää vetäytyy täysin perämoottorin kippiputken sisään. Voitele nipn kutt. b - b - Nipp Kpelin pää Voitele seurvt ohuell öljyllä. Ohjuksen yhdystngon kääntöpisteet - voitele pisteet fin

69 Power Trim -nesteen trkistus HUOLTO 1. Kllist perämoottori täysin ylös -sentoon j kiinnitä kippuksen tukivrsi Poist täyttökorkki j trkist nestemäärä. Nestepinnn tulee oll täyttöukon lreunn tsoll. Lisää Quicksilverin ti Mercury Precision Lubricntin Power Trim- j Steering Fluid -nestettä. Jos sitä ei ole stvn, käytä utomttivihteistonestettä (ATF) Putkilon viitenro 114 Kuvus Käyttökoht Osnumero Hydrulisen jokulmn säädön j ohjustehostimen neste Hydrulisen jokulmn säätöjärjestelmä Q1 Vihteistokotelon voitelu Vihteistokotelon voiteluinett lisättäessä ti vihdettess trkst silmämääräisesti, onko voiteluineess vettä. Jos vettä esiintyy, se on voinut lskeutu pohjlle j vluu ulos ennen voiteluinett, ti se on voinut sekoittu voiteluineeseen nten sille mitomisen ulkonäön. Jos vettä huomtn, trkstut vihteistokotelo myyntiliikkeessä. Jos voiteluineess esiintyy vettä, se voi iheutt lkerien ennenikisen vin, ti jäätymislämpötilss se jäätyy j vhingoitt vihteistokotelo. Trkst, ettei vihteistokotelost vlutetuss voiteluineess ole metllihiukksi. Vähäinen määrä metllihiukksi osoitt normli vihteiston kulumist. Suhteettomn suuri määrä metllipölyä ti suurehkoj hiukksi (lstuj) stt osoitt epänormli kulumist, j vihteisto on syytä trkstutt vltuutetuss myyntiliikkeessä. VAIHTEISTOKOTELON TYHJENNYS 1. Aset perämoottori pystysuorn käyttösentoon. 2. Irrot potkuri. Ktso kohtpotkurin vihto. 3. Aset perämoottorin lle vlutussti. fin 63

70 HUOLTO 4. Poist tuuletustulpp j täyttö-/tyhjennystulpp. Tyhjennä voiteluine. b b - Tuuletustulpp Täyttö-/tyhjennystulpp VAIHTEISTOKOTELON VOITELUAINETILAVUUS Vihteistokotelon voiteluinetilvuus on noin 970 ml (32.8 fl oz). VAIHTEISTOKOTELON VOITELUAINESUOSITUS Mercury ti Quicksilver High Performnce -vihteistovoiteluine. VOITELUAINETASON TARKISTUS JA VAIHTEISTOKOTELON TÄYTTÖ 1. Aset perämoottori pystysuorn käyttösentoon. 2. Irrot tuuletustulpp/tiiviste. 3. Poist täyttö-/tyhjennystulpp. Pne voiteluineputki täyttöreikään j lisää voiteluinett, kunnes sitä näkyy tuuletusreiästä. b b - Tuuletusreikä Täyttöreikä TÄRKEÄÄ: Vihd tiivistävät luslevyt, jos ne ovt vioittuneet. 4. Lopet voiteluineen lisääminen. Asenn tuuletustulpp j tiivistävä luslevy, ennen kuin poistt voiteluineputken. 5. Poist voiteluineputki j senn puhdistettu täyttö-/tyhjennystulpp j tiivistävä luslevy. 64 fin

71 Uponnut perämoottori HUOLTO Uponnut perämoottori on huollettv vltuutetuss huoltopisteessä muutmn tunnin sisällä perämoottorin vedestä nostmisest. Tämä huoltpisteen suoritettee huolto on välttämätön heti, kun moottori on joutunut ilmn vikutuksen liseksi, jott moottorin sisustn kärsimä syöpymisvurio olisi mhdollisimmn vähäinen. fin 65

72 SÄILYTYS Säilytyksen vlmistelu Päätrkoituksen perämoottorisi säilytysvlmisteluss on suojt sitä ruosteelt, korroosiolt j sisälle jääneen veden jäätymisen iheuttmilt vurioilt. Seurvi säilytystoimenpiteitä on noudtettv, kun perämoottorisi vlmistelln tlvisäilytystä ti muut pitempiikist (vähintään 2 kk:n) säilytystä vrten. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. Polttoinejärjestelmä TÄRKEÄÄ: Alkoholi (etnoli ti metnoli) sisältävä bensiini voi iheutt hpon muodostumist säilytyksen ikn j vhingoitt polttoinejärjestelmää. Jos käytettävä bensiini sisältää lkoholi, polttoinesäiliö, polttoineletku j moottorin polttoinejärjestelmä on syytä tyhjentää mhdollisimmn trkkn bensiinistä. Tehokkin menetelmä säilytykseen vlmisteluss on lisätä suositettu määrä Mercury Precision Fuel Stbilizer - j Mercury Precision Quickleen -tuotteit polttoinesäiliöön niiden stioiss olevien ohjeiden mukisesti, ennen kuin venettä käytetään viimeisen kerrn. Stbilointiineen lisääminen utt estämään vernissn j hrtsin muodostumist bensiinissä. Mercury Precision Quickleen -tuote utt pitämään polttoineenruiskuttimet puhtin j voideltuin. 1. Knnettv polttoinesäiliö - kd trvittv määrä bensiinin stbilointiinett j Quickleen-inett (noudt stioiss olevi ohjeit) polttoinesäiliöön. Kllistele polttoinesäiliötä edestkisin, jott stbilointiine j Quickleen sekoittuvt polttoineeseen. 2. Kiinteät polttoinesäiliöt - kd vdittv määrä stbilointiinett j Quickleeniä (noudt stioiden ohjeit) erillisiin stioihin j sekoit noin 1 litr (1 US qt) bensiiniä. Kd seos polttoinesäiliöön. 3. Vedä tyhjennysletku irti oiken puolen liittimestä. Pidä letkun voint päätä stin yläpuolell. 4. Löysää tyhjennysruuvi j tyhjennä polttoineensuodttimen kmmio. - b - c - Tyhjennysruuvi Tyhjennysletku Oiken puolen liitin c b Kiristä tyhjennysruuvi j liitä letku. 6. Vedä tyhjennysletku irti vsemmn puolen liittimestä. Pidä letkun voint päätä stin yläpuolell. 66 fin

73 SÄILYTYS 7. Löysää tyhjennysruuvi j tyhjennä uimurikmmio. - b - c - Vsemmn puolen liitin Tyhjennysruuvi Tyhjennysletku b c Kiristä tyhjennysruuvi j liitä letku. 9. Sekoit stin seurv seos:. 8 cm³ (0.27 oz) ti 2 teelusikllist Mercury Precision Quickleen voiteluinett. b. 8 cm³ (0.27 oz) ti 2 teelusikllist Mercury Precision Fuel Stbilizer -stbilointiinett. 10. Poist polttoineensuodtin. Ktso koht Huolto Polttoinejärjestelmä. 11. Kd tämä seos polttoineensuodttimen ukkoon. Asenn polttoineensuodtin tkisin. 12. Esitäytä polttoinejärjestelmä. Ktso koht Käyttö Moottorin käynnistys. 13. Aset perämoottori veteen ti käytä letkun huuhtelu ti kiertävän jäähdytysveden huuhtelulitett. Käynnistä moottori j käytä sitä joutokäynnillä 5 minuutti, jott käsitelty polttoine täyttää polttoinejärjestelmän. Huuhtelulite Q 2 Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä Moottorin sisäosien suojelu HUOMAUTUS: Vrmist, että polttoinejärjestelmä on vlmisteltu säilytystä vrten. Ktso lisätietoj kohdst Polttoinejärjestelmä, edellä. TÄRKEÄÄ: Ktso Sytytystulppien trkstus j vihto-kohdst tietoj sytytystulppien johtojen oikest irrotustvst. 1. Irrot sytytystulpt. Lisää noin 30 ml (1 oz) moottoriöljyä ti pne viiden sekunnin suihkus säilytysinett kunkin sytytystulpn sisään. 2. Pyöritä vuhtipyörää käsin useit kertoj sdksesi öljyn ti säilytysineen leviämään sylinterien sisälle. fin 67

74 SÄILYTYS 3. Asenn sytytystulpt. Perämoottorin ulko-osien suojus Voitele kikki perämoottorin ost, joist on luettelo kohdss Huolto Trkstus- j huoltoiktulu. Pikk mlipinnn nrmut. Kysy jälleenmyyjältä korjusmli. Suihkut Quicksilverin ti Mercury Precision Lubricntsin Corrosion Gurd -korroosionestoinett metllipinnoille (pitsi korroosiosuoj-nodeille). Putkilon viitenro Kuvus Käyttökoht Osnumero 120 Corrosion Gurd Ulkoiset metllipinnt Q55 Vihteistokotelo Tyhjennä vihteistokotelo j lisää siihen uutt voiteluinett (ktso koht Vihteistokotelon voitelu). Perämoottorin sijoitus säilytystä vrten Säilytä perämoottori pystysennoss, jott vesi pääsee vlumn siitä pois. HUOMAUTUS Perämoottori voi vurioitu, jos sitä säilytetään kllistettun. Jäähdytysknviin jäänyt vesi ti potkurin pkoksuukkoon j vihteistoon keräytynyt vesi voivt jäätyä. Aset perämoottori ivn ls. Akun säilytys Noudt kun vlmistjn ohjeit säilytyksestä j ltuksest. Poist kku veneestä j trkist nesteen tso. Lt trvittess uudelleen. Säilytä kku kuivss j viileässä pikss. Trkist määräjoin nesteen tso j lt kku säilytyksen ikn. 68 fin

75 VIANETSINTÄ Käynnistysmoottori ei pyöritä moottori MAHDOLLISET SYYT Plnut 20 mpeerin sulke käynnistyspiirissä. Ktso lisätietoj kohdst Huolto. Perämoottorin vihde ei ole vpll. Heikko kku ti kkuliitokset ovt löysällä ti syöpyneet. Virtlukko rikki. Johdotus ti sähköliitos villinen. Käynnistysmoottorin solenoidin ti pusolenoidin vik. Moottori ei käynnisty MAHDOLLISET SYYT Nrullinen hätäktkisin ei ole "RUN" (jo) -sennoss. Akku ei ole täydessä vruksess. Väärä käynnistysmenettely. Ktso lisätietoj kohdst Käyttö. Vnh ti likist polttoinett. Polttoinett ei pääse moottoriin. Polttoinesäiliö on tyhjä. Polttoinesäiliön ilm-ukko ei ole uki ti sen edessä on este. Polttoineletku on irronnut ti tittunut. Rikstinpllo ei ole puristettu. Rikstinpllon tkiskuventtiili on villinen. Polttoineensuodtin on tukoss. Ktso lisätietoj kohdst Huolto. Polttoinepumppu rikki. Polttoinesäiliön suodttimess on este. Av 20 mpeerin sulke. Trkist sulkkeet, ktso Huolto -os. Ilmletkun kierreliitäntä on löysä. Sytytysjärjestelmän os rikki. Sytytystulpt likisi ti villisi. Ktso lisätietoj kohdst Huolto. Moottori käy epätsisesti MAHDOLLISET SYYT Sytytystulpt likisi ti villisi. Ktso lisätietoj kohdst Huolto. Väärät setukset j säädöt. Moottoriin ei pääse riittävästi polttoinett.. Moottorin polttoinesuodttimess on este. Ktso lisätietoj kohdst Huolto. b. Polttoinesäiliön suodttimess on este. c. Sisäisen polttoinetnkin tkiskuventtiili on juuttunut. d. Polttoineletku on vääntynyt ti puristunut. e. Ruiskutin tukoss. Ilmletkun kierreliitäntä on löysä. Polttoinepumppu rikki. Sytytysjärjestelmän os rikki. fin 69

76 Tehon menetys MAHDOLLISIA SYITÄ Ksuläppä ei ole täysin uki. Vurioitunut ti väärän kokoinen potkuri. VIANETSINTÄ Vene on ylikuormitettu ti kuorm on väärin sijoitettu. Liik vettä pilssissä. Veneen pohj on likinen ti vurioitunut. Vroitustorvi ktivoituu (tehohäviön myötä) MAHDOLLISET SYYT Jksottinen torven ääni: Moottoriin sennetun öljysäiliön öljytso on lhinen. Täytä öljysäiliö j erillinen öljysäiliö uudelleen. Lisätietoj on kohdss Polttoine j öljy. Akun jännite on rjojen ulkopuolell. Ksuläpän sentonturin vik. Jtkuv torven ääni: Moottoriin sennetun öljysäiliön öljytso on kriittisen lhinen. Täytä öljysäiliö j erillinen öljysäiliö uudelleen. Ktso lisätietoj kohdst Polttoine j öljy. Öljypumppuun on tullut vik eikä moottoriin tule öljyä. Moottorin nopeus ylittää sllitun enimmäiskierrosluvun. Järjestelmä rjoitt moottorin nopeuden sllitulle lueelle. Jos ylinopeustilnne jtkuu, Engine Gurdin vähentää moottorin teho. Ylikierrosten iheuttjn voi oll väärä potkurin nousu, moottorin korkeus, jokulm tms. Moottorin lämpötil on korke ti lohkon vedenpine on lhinen. Jäähdytysjärjestelmä on tukoss. Peräpeilin korkeus on väärä (vedenotot eivät s riittävästi vettä). Vroitustorvi ktivoituu (ilmn tehohäviötä) MAHDOLLISET SYYT Vroitustorvi ktivoituu käynnistyksen ikn. Tämä on normli. Vettä näkyy veden erottvss polttoineensuodttimess. Lisätietoj on kohdss Huolto jost ilmenee, miten vesi poistetn suodttimest. Akku ei pidä ltust MAHDOLLISIA SYITÄ Akun liitännät löysällä ti syöpyneet. Alhinen elektrolyyttitso kuss. Kulunut ti heikkotehoinen kku. Sähköisten lisävrusteiden liillinen käyttö. Villinen tssuuntj, lturi ti jännitteensäädin. Avoin piiri lturin ntojohtimess (johdinsulke). 70 fin

77 Pikllinen korjushuolto OMISTAJAN HUOLTOAPU Vie perämoottori in piklliseen, vltuutettuun myyjäliikkeeseen, jos se trvitsee huolto. Vin heillä on tehtn kouluttmi meknikkoj, joill on trvittvt tiedot, erikoistyöklut j litteisto sekä lkuperäisiä osi j lisävrusteit moottorisi oiken huoltoon. He tuntevt moottorisi prhiten. Huolto poiss koto Jos et ole pikllisen myyjäliikkeen lähellä j trvitset huolto, ot yhteys lähimpään vltuutettuun jälleenmyyjään. Puhelinnumero j osoite löytyy puhelinluettelon keltisilt sivuilt. Jos jostkin syystä et pysty smn huolto, ot yhteys lähimpään Mercury Mrinen huoltopisteeseen. Osi j lisävrusteit koskevt kyselyt Kikki itoj vrosi j lisävrusteit koskevt kyselyt on osoitettv vltuutetulle, piklliselle myyjäliikkeelle. Myyjäliikkeellä on trpeelliset tiedot osien j lisävrusteiden tilukseen. Vrosi j lisävrusteit tiedusteltess jälleenmyyjä trvitsee mlli- j srjnumerotiedot oikeiden osien tilmist vrten. Huoltopu PAIKALLINEN KORJAUSPALVELU Jos Mercury-perämoottorin sisältävä veneesi trvitsee huolto, vie se vltuutetulle jälleenmyyjälle. Vin vltuutetut jälleenmyyjät ovt erikoistuneet Mercuryn tuotteisiin, j heillä on tehtn kouluttmt meknikot, erikoistyöklut j -välineet sekä idot Quicksilver-ost j -lisälitteet moottorin huoltmiseksi sinmukisesti. HUOMAUTUS: Quicksilver-ost j -lisävrusteet ovt Mercury Mrinen suunnittelemi j vlmistmi nimenomn tätä moottori vrten. HUOLTO POISSA KOTOA Jos et ole pikllisen myyjäliikkeen lähellä j trvitset huolto, ot yhteys lähimpään vltuutettuun jälleenmyyjään. Jos jostin syystä et pysty smn huolto, ot yhteys lähimpään huoltokeskukseen. Ot Yhdysvltin j Kndn ulkopuolell yhteys lähimpään Mrine Powerin knsinväliseen huoltokeskukseen. VARASTETTU MOOTTORI Jos moottorisi vrstetn, ilmoit välittömästi poliisivirnomisille j Mercury Mrinelle mlli j srjnumerot sekä kenelle tkisin sdust moottorist tulee ilmoitt. Tämä tieto pidetään Mercury Mrinen tietoknnss uttmn poliisivirnomisi j myyntiliikkeitä löytämään vrstetut moottorit. TARVITTAVAT TOIMET UPPOAMISEN JÄLKEEN 1. Ot ennen ylösnosto yhteys vltuutettuun Mercury-jälleenmyyjään. 2. Ylösnoston jälkeen trvitn välitöntä vltuutetun Mercury-jälleenmyyjän ntm huolto, jott vähennetään vkvien moottorivurioiden mhdollisuutt. HUOLTOVARAOSAT! VAARA Vältä tuliplo- ti räjähdysvr. Mercury Mrinen tuotteiss olevt sähkö-, sytytys- j polttoinejärjestelmien ost on vlmistettu niin, että ne täyttävät Yhdysvltin j knsinväliset määräykset tuliplo- j räjähdysvrn minimoimiseksi. Älä käytä sellisi sähkö- ti polttoinejärjestelmän vrosi, jotk eivät täytä näitä stndrdej. Kun huolletn sähkö- j polttoinejärjestelmiä, kikki ost on sennettv j kiristettävä sinmukisesti. Venemoottorien odotetn toimivn suurimmn osn käyttöiästään täysksull ti lähes täysksull. Niiden odotetn myös toimivn sekä mkeiss että suolisiss vesissä. Nämä olosuhteet vtivt lukuisi erikoisosi. fin 71

78 OMISTAJAN HUOLTOAPU OSIA JA LISÄVARUSTEITA KOSKEVAT KYSELYT Kikki Quicksilver-vrosi j -lisävrusteit koskevt tiedustelut on osoitettv vltuutetulle, piklliselle jälleenmyyjälle Jälleenmyyjällä on trvittvt osien j lisävrusteiden tilustiedot, mikäli niitä ei ole vrstoss. Vin vltuutetut jälleenmyyjät voivt ost itoj Quicksilver-osi j -lisävrusteit tehtlt. Mercury Mrine ei myy vltuuttmttomille jälleenmyyjille ti vähittäissikkille. Kun tiedustelet vrosist j lisälitteist, jälleenmyyjä trvitsee moottorin mlli- j srjnumeron voidkseen tilt oiket ost. ONGELMIEN RATKAISU Tyytyväisyytesi Mercury-tuotteeseen on jälleenmyyjälle j meille tärkeää. Jos sinull on moottorisi koskev ongelm, kysymys ti huoli, ot yhteys vltuutettuun Mercury-jälleenmyyjään. Mikäli trvitset lisäpu: 1. Puhu myyntiliikkeen myyntipäällikön ti huoltopäällikön knss. Ot yhteyttä jälleenmyyntiliikkeen omistjn, jos myyntipäällikkö j huoltopäällikkö eivät ole pystyneet rtkisemn ongelm. 2. Jos kysymystäsi, huoltsi ti ongelmsi ei pystytä rtkisemn jälleenmyyntiliikkeessä, ot yhteys Mercury Mrinen huoltotoimistoon sdksesi pu. Mercury Mrine utt sinu j myyjäliikettä rtkisemn kikki ongelmt. Asiksplvelu trvitsee seurvt tiedot: Nimesi j osoitteesi Päiväjn puhelinnumerosi Moottorin mlli- j srjnumerot Jälleenmyyjän nimen j osoitteen Mitä ongelm koskee MERCURY MARINEN ASIAKASPALVELUN YHTEYSTIEDOT Jos trvitset pu, soit, fks ti kirjoit lueellsi sijitsevn toimistoomme. Ilmoit päiväpuhelinnumerosi, jos ott yhteyttä postitse ti fksitse. Yhdysvllt, Knd Puhelin Fksi Verkkosivut English Frnçis English Frnçis Mercury Mrine W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Austrli, Tyynenmeren lue Puhelin Brunswick Asi Pcific Group Bessemer Drive Fksi Dndenong South, Victori 3175 Austrli Euroopp, Lähi-Itä, Afrikk Puhelin Brunswick Mrine Europe Prc Industriel de Petit-Rechin Fksi B-4800 Verviers, Belgi 72 fin

79 OMISTAJAN HUOLTOAPU Meksiko, Keski-Amerikk, Etelä-Amerikk, Kribinmeri Puhelin Mercury Mrine Interchnge Circle North Fksi Mirmr, FL Yhdysvllt Jpni Puhelin Kisk Co., Ltd Knnbecho Ski-shi Ski-ku Fksi Osk, Jpni Asi, Singpore Puhelin Brunswick Asi Pcific Group T/A Mercury Mrine Singpore Pte Ltd Fksi Loyng Drive Singpore, Ennen oppiden tilmist kirjoit muistiin seurvt tiedot moottoristsi: Jos hlut lisäoppit Mercury Mrine -moottoristsi, ot yhteys lähimpään Mercury Mrine -jälleenmyyjään ti seurvn osoitteeseen: Mercury Mrine Mercury Mrine Attn: Publictions Deprtment P.O. Box 1939 Fond du Lc, WI Ot yhteys lähimpään Mercury Dieselin vltuutettuun huoltokeskukseen, kun hlut tilt lisäoppit, joit on stviss omlle moottorillesi. Mercury Mrine Attn: Publictions Deprtment W6250 West Pioneer Rod P.O. Box 1939 Fond du Lc, WI fin 73

80 OMISTAJAN HUOLTOAPU Yhteensä. 74 fin

81 PERÄMOOTTORIN ASENNUS Mercury Mrinen vlidoimt moottorien kiinnitysost TÄRKEÄÄ: Mercury Mrine toimitt vlidoituj kiinnittimiä j sennusohjeit, mukn lukien kiristystiedot, kikkien perämoottoriemme mukn, jott ne voidn kiinnittää oikein veneiden peräpeileihin. Perämoottorin väärä sennus voi iheutt suorituskyky- j luotettvuusongelmi, jotk puolestn voivt kyseenlist turvllisuuden. Noudt kikki perämoottorien sennukseen liittyviä ohjeit. ÄLÄ senn veneeseen mitään muut lisälitett perämoottorin mukn toimitetuill kiinnittimillä. Älä esimerkiksi senn veneeseen hinusurheiluun trkoitettuj tnkoj ti sisääntulotikkit perämoottorin mukn toimitetuill kiinnittimillä. Muiden tuotteiden sentminen veneeseen näillä kiinnitysosill heikentää kyseisten kiinnitysosien kykyä kiinnittää perämoottori oikein j turvllisesti peräpeiliin. Perämoottoreiss, jotk edellyttävät vlidoituj kiinnitysosi, on seurv trr peräpeilin kiristimessä Veneen sopiv moottoriteho! VAARA Veneen suurimmn nimellisteholukemn ylittäminen voi iheutt vkvn vmmn ti kuolemn. Veneen ylirsittminen stt vikutt veneen hllint- j kelluntominisuuksiin ti rikko peräpeilin. Älä senn moottori, jok ylittää veneen suurimmn nimellisteholukemn. Älä käytä liin tehokst moottori ti kuormit venettäsi liik. Useimmiss veneissä on kilpi, jost näkyy suurin hyväksytty teho j kuormitus tiettyihin määräyksiin perustuvn vlmistjn ilmoituksen mukn. Jos jokin on epäselvää, ot yhteyttä jälleenmyyjääsi ti veneen vlmistjn. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX fin 75

82 PERÄMOOTTORIN ASENNUS Vihteell käynnistymisen estäminen! VAARA Moottorin käynnistäminen vihteen olless kytkettynä voi iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä, joss ei ole vp-sennon suojlitett. Perämoottoriin yhdistetyssä kuko-ohjimess on oltv "käynnistyy vin vpll" -suojlite. Tämä estää moottorin vihteell käynnistymisen. Perämoottorin vrusteiden vlitseminen Tätä perämoottori vrten on suunniteltu j testttu idot Mercury Precision- j Quicksilver-vrusteet. Joitkin vrusteit, jotk eivät ole Mercury Mrinen myymiä ti suunnittelemi, ei void turvllisesti käyttää tässä perämoottoriss ti perämoottorin käyttöjärjestelmässä. Hnki j lue kunkin vrusteen erilliset sennus-, käyttö- j huolto-oppt. Polttoinejärjestelmä POLTTOAINEEN VIRTAUSRAJOITUSTEN VÄLTTÄMINEN TÄRKEÄÄ: Komponenttien lisääminen polttoineen syöttöjärjestelmään (suodttimet, venttiilit, liitokset yms.) voi rjoitt polttoineen virtust. Tämä voi iheutt moottorin smmumisen hitll nopeudell j/ti lihn polttoineseoksen syötön suurill kierroksill, mikä voi iheutt moottorivurioit. SÄHKÖINEN POLTTOAINEPUMPPU Polttoineen pine ei s ylittää 28 kp: (4 psi). Jos trpeen, senn pineensäädin. VÄHÄISEN LÄPÄISYN POLTTOAINELETKUVAATIMUS Vditn perämoottoreille, jotk on vlmistettu myytäviksi, ovt myytävinä ti joit trjotn myytäviksi Yhdysvlloiss. Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetuiss perämoottoreiss on vähäisen läpäisyn polttoineletku polttoinesäiliön j perämoottorin välisenä ensiöletkun. Vähäisen läpäisyn letku on tyypin B1-15 ti tyypin A1-15 USCG-letku, jok ei ylitä 15/gm²/24 h CE10- polttoineell lämpötiln olless 23 C,kuten stndrdiss "SAE J 1527 veneiden polttoineletkut" on määritetty. PAINEENALAISIA KANNETTAVIA POLTTOAINESÄILIÖITÄ KOSKEVAT EPA- SÄÄNNÖKSET Yhdysvltin ympäristönsuojeluvirsto (EPA) vtii, että jälkeen vlmistetut, perämoottoreiden knss käytettäviksi trkoitetut knnettvt polttoinejärjestelmät ovt täysin tiivistettyjä (pineistettuj) rvoon 34,4 kp (5.0 psi). Nämä säiliöt sttvt sisältää: Ilmn tuloukko, jok vutuu j päästää ilm sisään, kun polttoinett imetään säiliöstä. Ilmn tuloukko, jok vutuu (ilmutuu) ilmkehään, jos pine ylittää 34,4 kp (5.0 psi). FDV-HANAA (FUEL DEMAND VALVE) KOSKEVAT VAATIMUKSET Ain kun käytetään pineistettu polttoinesäiliötä, FDV-hn on sennettv polttoinesäiliön j rikstinpllon välille. FDV-hn estää pineistettu polttoinett pääsemästä moottoriin j iheuttmst polttoinejärjestelmän ylivuotmist ti mhdollisi polttoineroiskeit. 76 fin

83 PERÄMOOTTORIN ASENNUS FDV-hnss on mnulinen vputus. Mnulist vputust voidn käyttää (pinmll sisään) hnn vmiseen (ohitukseen) silloin, jos hnss on polttoinetukos. b - b - FDV-hn - sennettu polttoineletkuun polttoinesäiliön j rikstinpllon välille Mnulinen vputus c - Ilmus-/veden tyhjennysukot c POLTTOAINETANKIT Knnettv polttoinetnkki Vlitse veneestä sopiv pikk moottorin polttoineletkulle sopivlt etäisyydeltä j kiinnitä tnkki piklleen. Pysyvä polttoinetnkki Pysyvät polttoinetnkit on sennettv ln j mn turvstndrdien mukisesti, joihin kuuluvt suositukset mdoituksest, lpon estost, tuuletuksest jne. POLTTOAINEJÄRJESTELMÄN TÄYTTÄMINEN Kun käynnistetään ensimmäisen kerrn uutt moottori ti moottori, jost on loppunut ti poistettu polttoine, polttoinejärjestelmä pitää täyttää seurvsti: 1. Puristele polttoineletkun rikstinpllo, kunnes se tuntuu kiinteältä. 2. Käännä virtlukko "ON"-sentoon kolmeksi sekunniksi. Tämä käyttää sähköistä polttoinepumppu. 3. Käännä virtlukko tkisin "OFF"-sentoon j puristele rikstinpllo uudestn, kunnes se tuntuu kiinteältä. Käännä virtlukko uudestn "ON"-sentoon kolmeksi sekunniksi. Jtk tätä menettelyä, kunnes polttoineletkun rikstinpllo pysyy kiinteänä. Asennustiedot b b - Peräpeilin vähimmäisukko Moottorin keskiviiv khdelle moottorille - 66,0 cm (26 in.) Peräpeilin vähimmäisukko Yksi moottori 84,8 cm (33-3/8 in.) fin 77

84 Peräpeilin vähimmäisukko PERÄMOOTTORIN ASENNUS Kksi moottori 151,8 cm (59-3/4 in.) Moottorin nostminen! VAARA Vältä vkv henkilövmm ti kuolem. Ennen kuin nostt moottori, vrmist, että nostorengs on kierretty vuhtipyörään vähintään viiden kierroksen verrn, j että nostolitteell on riittävä nostokpsiteetti moottorin pinoon nähden. Perämoottorin nostminen: 1. Poist yläkopp perämoottorist. 2. Kierrä nostosilmukk vuhtipyörän npn vähintään viisi kert. - Nostosilmukk 3. Kiinnitä nostosilmukkn nostolite Nost perämoottori j set se veneen peräpeilin päälle. Nostosilmukk Kierretään vuhtipyörään moottorikokoonpnon poistmiseksi vetokselikotelost, ti koko moottorin nostmiseksi irrotust/sennust vrten. 78 fin

85 PERÄMOOTTORIN ASENNUS Ohjuskpeli - oikenpuolimminen reittikpeli 1. Voitele O-renkn tiiviste j koko kpelin pää Putkilon viitenro 95 Kuvus Käyttökoht Osnumero PTFE:tä sisältävä 2-4-C 2. Työnnä ohjuskpeli kippiputkeen. O-renkn tiiviste j koko kpelin pää Q fin 79

86 3. Kiristä mutteri ilmoitettuun tiukkuuteen. PERÄMOOTTORIN ASENNUS 3727 Kuvus Nm lb-in. lb-ft Mutteri Ohjuksen yhdystngon kiinnittimet TÄRKEÄÄ: Ohjuksen yhdystnko, jok liittää ohjuskpelit moottoriin, täytyy kiinnittää erityisellä luslevykntisell pultill (osnumero ) j itselukittuvill nilonvuorisill lukkomuttereill (osnumero ). Älä koskn korv lukkomuttereit tvllisill muttereill (ei-lukittuvill), kosk ne löystyvät j tärisevät irti vputten yhdystngon.! VAARA Väärät kiinnittimet ti väärä sennusmenettely voivt iheutt ohjuksen yhdystngon löystymisen ti irtomisen. Tämä voi iheutt veneen hllinnn äkillisen menettämisen, mistä voi oll seuruksen vkv vmm ti kuolem, kosk se voi heittää veneen mtkustjt istuimiltn ti veneen lidn yli. Käytä in vdittuj osi j noudt ohjeit j kiristysmenettelyjä. 80 fin

87 PERÄMOOTTORIN ASENNUS! VAARA Kuluneet, löysät ti juuttuneet ohjuslitteen ost voivt iheutt veneen hllinnn menetyksen. Trkst, onko ohjuslitteen komponenteiss kulumisen merkkejä, voitele kikki kiinnitysost j trkist, että kikki kiinnittimet on tiukttu oikein trkstus- j huolto-ohjelmn mukisesti. d c b Aluslevykntinen erikoispultti (osnumero ) b - Nilonvuorinen lukkomutteri (osnumero ) käytetään kntpultiss c - Litteä luslevy (2) d - Nilonvuorinen lukkomutteri (osnumero ) käytetään kpeliyhdistimessä 1. Kiinnitä ohjuksen yhdystnko ohjuskpelin yhdistimeen khdell litteällä luslevyllä "c" sekä itselukittuvll nilonvuorisell lukkomutterill "d". Kiristä lukkomutteri, kunnes se settuu piklleen, kierrä sitten uki ¼ kierrost. 2. Kiinnitä ohjuksen yhdystnko moottoriin luslevykntisell erikoispultill "" j itselukittuvll nilonvuorisell lukkomutterill "b". 3. Kiristä kntpultti j kiristä sitten lukkomutteri määritettyyn momenttiin. Kuvus Nm lb-in. lb-ft Kpeliyhdistimen nilonlukkomutteri "d" Kntpultin nilon-lukkomutteri "b" Kiristä lukkomutteri, kunnes se settuu piklleen, kierrä sitten uki ¼ kierrost Aluslevykntinen erikoispultti fin 81

88 PERÄMOOTTORIN ASENNUS Perämoottorin suositellun sennuskorkeuden määrittäminen 63.5 cm (25 in.) e 60.9 cm (24 in.) 58.4 cm (23 in.) c b 56.0 cm (22 in.) 53.3 cm (21 in.) e 50.8 cm (20 in.) 48.2 cm (19 in.) d f b - c - d - e - f - Perämoottorin sennuskorkeuden määrittämiseen suositelln yhtenäistä viiv Ktkoviivt esittävät niitä äärimmäisiä korkeuksi, joiss perämoottorin sennus on tunnetusti onnistunut Tätä viiv voidn käyttää perämoottorin sennuskorkeuden määrittämisessä, jos tvoitteen on inostn mksiminopeus Tätä viiv voidn voidn käyttää khden perämoottorin sennuksen sennuskorkeuden määrittämisessä Perämoottorin sennuskorkeus (perämoottorin sennuskiinnikkeen korkeus veneen peräpeilin pohjlt mitttun). Korkeuksille, jotk ylittävät 56,0 cm (22 in.)suositelln yleensä potkuri, jok on suunniteltu pinttoimintn. Veneen odotettu mksiminopeus (mph). HUOMAUTUS 1. Perämoottori tulee sent peräpeiliin trpeeksi korkelle, jott pkoksuukko pysyy vähintään 25,4 mm (1 in.) vedenpinnn yläpuolell, kun moottori käy tyhjäkäyntinopeudell. Pkoksuukon pitäminen vedenpinnn yläpuolell ehkäisee pkoksun rjoittumist. Pkoksun rjoittuminen joht huonoon tyhjäkäyntisuoritukseen. 2. Lisää 12,7 cm (5 in.) lueteltuihin sennuskorkeuksiin, kun kyseessä on XL-mlli. 3. Perämoottorin sennuskorkeus ei s oll yli 63,5 cm (25 in.) L-mlleill, 76 cm (30 in.) XL-mlleill. Jos perämoottori sennetn korkemmlle, vihteistokotelon komponentit sttvt vurioitu. Asennuskorkeuden lisääminen vikutt yleensä seurvsti: vähentää ohjuskireyttä lisää huippunopeutt lisää veneen vkutt iheutt potkurin irtomisen plnmisen ikn 82 fin

89 PERÄMOOTTORIN ASENNUS Perämoottorin sennusreikien porminen TÄRKEÄÄ: Ennen sennusreikien pormist, ktso koht Perämoottorin suositellun sennuskorkeuden määrittäminen j senn perämoottori lähimpään suositeltuun sennuskorkeuteen. 1. Merkitse sennusreiät peräpeiliin käyttämällä peräpeilin poruskiinnikettä. b - b - c - Por pureiät Peräpeilin poruskiinnike Peräpeilin keskiviiv c 2757 Peräpeilin poruskiinnike A2 Autt moottorin sentmisess toimimll mllin moottorin sennusrei'ille Por neljä13,5 mm:n (17/32 in.) sennusreikää fin 83

90 PERÄMOOTTORIN ASENNUS Perämoottorin kiinnittäminen peräpeiliin KIINNITYSPULTIT Perämoottorin peräpeilin sennusost - toimitetn perämoottorin mukn Osnumero Osn nimi Kuvus Perämoottorin sennuspultti pituus ½-20 x 4,50" (2,25" kierre) Nilonvuorinen lukkomutteri ½ Litteä luslevy 1,50 tuumn hlkisij Litteä luslevy 0,875 tuumn hlkisij Stvill olevt perämoottorin sennuspultit Osnumero Kuvus pituus ½-20 x 2,50" (1,25" kierre) pituus ½-20 x 3,50" (1,25" kierre) pituus ½-20 x 4,00" (2,25" kierre) pituus ½-20 x 4,50" (2,25" kierre) 8M pituus ½-20 x 5,00" (3,25" kierre) pituus ½-20 x 5,50" (3,25" kierre) pituus ½-20 x 6,50" (2,75" kierre) 8M M pituus ½-20 x 7,50" (2,75" kierre) pituus ½-20 x 8,00" (2,75" kierre) VENEEN PERÄPEILIN RAKENTEEN TARKISTAMINEN TÄRKEÄÄ: Määritä veneen peräpeilin vhvuus. Perämoottorin lukkomutterien j kiinnityspulttien pitää yltää 75 Nm (55 lb-ft). kiristysmomenttiin veneen peräpeilin pinumtt ti murtumtt. Jos veneen peräpeili pinuu ti hlkeilee tässä kireydessä, peräpeilirkennelm ei ehkä ole riittävä. Veneen peräpeiliä tulee vhvist ti kuormitettv luett ljent. b b - Peräpeili pinuu pultin kiristysmomentin tki Peräpeili murtuu pultin kiristysmomentin tki 84 fin

91 PERÄMOOTTORIN ASENNUS Käytä steikollist momenttivint peräpeilin vhvuuden määrittämiseen. Jos pultti ti mutteri kiertyy edelleen mutt steikon momenttilukem ei ksv, se merkitsee sitä, että peräpeili pinuu kokoon. Kuormitusluett voi suurent käyttämällä suuremp luslevyä ti peräpeilin vhvikelevyä. b b - Peräpeilin suuri luslevy Peräpeilin vhvikelevy PERÄMOOTTORIN KIINNITTÄMINEN PERÄPEILIIN TÄRKEÄÄ: Peräpeilin kiinnityspinnn on oltv litteä pituudelt 3,17 mm (0.125 in.). Peräpeilin kiinnityspinnss ei s oll portit. Peräpeilin kiinnityspultin sisäluslevyn on oltv litteä pituudelt 3,17 mm (0.125 in.). b b - Porrs (ei sllit) Peräpeilin kiristimen j veneen peräpeilin välinen rko (ei sllit) fin 85

92 PERÄMOOTTORIN ASENNUS TÄRKEÄÄ: Veneen peräpeilin j perämoottorin peräpeilikiinnikkeen irrotussäteen lueell on pidettävä välys. Jos välystä ei ylläpidetä, seuruksen voi oll peräpeilin kiinnikkeen vurio j pettäminen. Mercury Mrinen peräpeilin poruskiinnikkeen sento voidn joutu säätämään, jott voidn vrmist peräpeilin kiinnikkeen irrotussäteen lueen oike välys Asennus 1. Pne veneilykäyttöön trkoitettu tiivisteinett pulttien vrsiin, ei kierteisiin. 2. Kiinnitä perämoottori oikenlisill sennusosill. Kiristä lukkomutterit ilmoitettuun tiukkuuteen. TÄRKEÄÄ: Vrmist, että vähintään kksi sennuspulttien täyttä kierrettä näkyy lukkomutterin päästä kiristyksen jälkeen. Lukkomutteri täytyy vetää kireälle siten, että se on pultin kierteissä muttei kosket pultin vrtt. 86 fin

93 PERÄMOOTTORIN ASENNUS HUOMAUTUS: Jott kiristysmomentin lukem olisi trkk, kiristä sennuslukkomuttereit perämoottorin sennuspulttien sijn. d c e c b d ,500 tuumn läpimittisen perämoottorin sennuspultti (4) b - 0,875 tuumn litteä luslevy (4) c - Nilonvuorinen lukkomutteri (4) d - 1,500 tuumn litteä luslevy (4) e - Veneilykäyttöön trkoitettu tiivisteine levitä pulttien vrsiin, ei kierteisiin. Kuvus Nm lb-in. lb-ft Perämoottorin sennuksess käytettävät lukkomutterit j pultit vkio veneen peräpeili Perämoottorin sennuksess käytettävät lukkomutterit j pultit metlliset nostolevyt j kiinnitysknnkkeet fin 87

94 PERÄMOOTTORIN ASENNUS Peräpeilikiinnikkeessä olev trr muistutt omistj siitä, että perämoottorin peräpeiliin kiinnittävät kiinnittimet on trkistettv ennen jokist käyttöä. Peräpeilikiinnikkeen trr Sähkö, letkut, kontrollikpelit j etukiinnike KAUKOSÄÄTIMEN JOHTOSARJA Vedä 14-npinen veneen kukosäätimen johtosrj lkopss olevn etukiinnikkeen ukon läpi. Kiinnitä kukosäätimen johtosrj 14-npiseen liittimeen moottorin johtosrjss npinen liitin 88 fin

95 AKKUTIETOJA PERÄMOOTTORIN ASENNUS! VAARA Jos kun johtoj ei kiinnitetä oikein, seuruksen voi oll digitlisen ksu- j vihdehllintjärjestelmän (DTS) tehon menetys, jok voi iheutt vkvn vmmn ti kuolemn veneen hllinnn menetyksen seuruksen. Kiinnitä kkujohdot kun npoihin kuusiomuttereill löysien liitäntöjen välttämiseksi. Älä käytä syväpurkuskkuj. Moottoreiss on käytettävä merikäynnistyskku, joss on 1000 merikäynnistysmpeeri (MCA), 800 kylmäkäynnistysmpeeri (CCA) ti 180 mpeeritunti (Ah). Moottorin kku liitettäessä kkujohdot on kiinnitettävä kuusiomuttereill kun npoihin. Kiristä mutterit määritysten mukn. Kuvus Nm lb-in. lb-ft Kuusiomutterit TÄRKEÄÄ: Akun kpelikoko j -pituus ovt rtkisevn tärkeitä. Ktso kokovtimukset moottorin sennusohjeest. Trr on setettv kun kotelon päälle ti lähelle huolto vrten. Yksi 5/16 tuum j yksi 3/8 tuum kuusiomutteri kku kohti on liitetty pkkukseen siipimutterin vihtmist vrten. Pkkuksess ei ole metrijärjestelmän mukisi kuusiomuttereit. NOTICE - DTS & OptiMx Engines DO NOT USE DEEP CYCLE BATTERIES! DTS (Digitl Throttle nd Shift) pplictions nd OptiMx engines must use mrine strting bttery with 1000 MCA, 800 CCA, or 180 Ah. rting. 13.5Nm (120 lbs. in.) DO NOT USE WING NUTS IMPORTANT: Bttery cble size nd length is criticl. Refer to engine instlltion mnul for size requirements Plce decl on or ner bttery box for future service reference. 5/16 nd 3/8 hex nuts supplied for wing nut replcement. Metric hex nuts not supplied fin 89

96 AKKUKAAPELIN LIITÄNNÄT Yksi perämoottori PERÄMOOTTORIN ASENNUS (+) - Puninen tuppi - positiivinen (+) b - Must tuppi - negtiivinen ( ) c - Käynnistyskku b (-) c Kksi perämoottori Yhdistä mdoituskpeli (kpelikoko sm kuin moottorin kkukpeleill) käynnistyskkujen miinusnpojen ( ) väliin. b (-) d b c (-) d Puninen tuppi - positiivinen (+) b - Must tuppi - negtiivinen ( ) c - Mdoituskpeli d - Käynnistyskku 90 fin

97 PERÄMOOTTORIN ASENNUS LETKU- JA PUTKILIITÄNNÄT Polttoineletku Polttoineletkun sisählkisijn on oltv vähintään 8 mm (5/16 in.), j jokisess moottoriss on erillinen polttoineletku/polttoinesäiliöottojärjestelmä. Kiinnitä irtopolttoineletku liittimeen letkunkiristimellä. Öljyletkut Kiinnitä erilliset öljyletkut moottorin letkuliitäntöihin. Kiinnitä letkuliitännät nippusiteillä. Vedenpine- j nopeusmittriletku ti -putki HUOMAUTUS: Tämä koskee mllej, joiss ei ole SmrtCrft-mittreit. Tässä perämoottoriss on nopeusmittrill vrustettu vedenottojärjestelmä vihteistokotelon etureunss. Jos hlut käyttää tätä vedenotto nopeusmittrille, irrot vedenoton letkut nopeusmittrin nturist j reititä letku ulos kopst. Asenn perämoottorin mukn toimitettu yhdistin letkun päähän. fin 91

98 PERÄMOOTTORIN ASENNUS Tee vedenpinemittrin letkun liitäntä tähän letkuun kuvn mukisesti. c b j k l e d g f h i j k b - c - d - e - f - g - h - i - j - k - l - Vedenpineletku Nopeusmittrill vrustettu vedenottoletku (trvittess) Vetolevy Pistoke Väkäsellinen letkuliitin Nopeusmittrill vrustettu letku ti putki Vedenpineletku Erillinen polttoineletku Letkunkiristin Öljyletku, joss sininen viiv Öljyletku ilmn sinistä viiv Nippuside VAIHDEKAAPELIN ASENTAMINEN TÄRKEÄÄ: Vihdekpeli on ensimmäinen kpeli, jok liikkuu, kun kukosäätimen käsios siirretään pois vp-sennost. Asenn/liitä se siis moottoriin ensin. Vihdekpelin keskikohdn pikntminen TÄRKEÄÄ: Säädä vihdekpeli pikntmll sen löysän osuuden keskikoht. 1. Merkitse eteenpäin-merkki seurvsti:. Siirrä kukosäätimen khv vp-sennost eteenpäin j täyteen nopeuteen ("full speed"). Vrmist, että ksuttimen ksuvipu koskett ksun hllintvivun rjoitinruuvi. b. Plut khv hitsti vpn pidäkesentoon. 92 fin

99 PERÄMOOTTORIN ASENNUS c. Merkitse vihdekpeli, jok noj kpelin pään ohjimeen Eteenpäin-sennon merkki 2. Merkitse peruutus-merkki seurvsti:. Siirrä kukosäätimen khv peruutussentoon j täyteen nopeuteen ("full speed"). Vrmist, että ksuttimen ksuvipu koskett ksun hllintvivun rjoitinruuvi. b. Plut khv hitsti vpn pidäkesentoon. c. Merkitse vihdekpeli, jok noj kpelin pään ohjimeen Peruutus-sennon merkki 3. Merkitse keskikoht vihdekpeliin eteenpäin- j peruutusmerkkien välille Keskimerkintä 4. Kohdist kpelin pään ohjin tähän keskimerkintään, kun sennt kpeli moottoriin. 5. Aset kuko-ohjin j perämoottori vp-sentoon. 6. Liu'ut nkkuriliitintä eteenpäin, kunnes tuntuu vstust. Liu'ut sitten nkkuriliitin kohti tkos, kunnes tuntuu vstust. fin 93

100 PERÄMOOTTORIN ASENNUS 7. Keskitä nkkuriliitin näiden vstustuspisteiden väliin. - Ankkuriliitin Vihdekpelin säätäminen 1. Sovit vihdekpelin pään ohjin vsten keskimerkintää kuten kuvttiin kohdss Vihdekpelin keskikohdn pikntminen Keskimerkintä 2. Aset vihdekpelin pään ohjin nkkuriliittimeen j säädä kpelikotelo niin, että se liukuu vpsti kotelopidikkeeseen. 3. Kiinnitä vihdekpeli nkkuriliittimeen kiinnikkeellä. c b b - c - Kpelikotelo Vihdekpelipidike Pidikkeen kiinnitin 4. Trkist vihdekpelisäädöt seurvsti:. Vihd kukosäädin eteenpäinvihteelle smll, kun käännät potkurikseli. Jos potkurikseli ei lukitu vihteeseen, säädä kpelikotelo lähemmäs kpelin pään ohjint. b. Lit kukosäädin vp-sentoon. Jos potkurikseli ei käänny vpsti ilmn vstust, säädä kpelikotelo poispäin kpelin pään ohjimest. Toist viheet j b. 94 fin

101 PERÄMOOTTORIN ASENNUS c. Vihd kukosäädin peruutukselle smll, kun käännät potkurikseli. Jos potkurikseli ei lukitu kunnoll vihteeseen, säädä kpelikotelo poispäin kpelin pään ohjimest. Toist viheet - c. d. Aset kukosäätimen khv vplle. Jos potkurikseli ei käänny vpsti ilmn vstust, säädä kpelikotelo lähemmäs kpelin pään ohjint. Toist viheet - d. KAASUKAAPELIN ASENTAMINEN TÄRKEÄÄ: Kiinnitä moottoriin vihdekpeli ennen ksukpeli. 1. Aset kukosäädin vp-sentoon. 2. Kiinnitä ksukpeli ksuvipuun. Kiinnitä luslevyllä j lukkomutterill. Kiristä lukkomutteri ilmoitettuun lukemn. b - b - Muoviluslevy Lukkomutteri 2678 Kuvus Nm lb-in. lb-ft Ksukpelin lukkomutteri b Kiristä j löysää sitten 1/4 kierrost. 3. Säädä kpelikotelo niin, että sennettu ksukpeli pitää joutokäynnin rjoitusruuvin vsten rjoitint. c b b - c - Lukituspln kulus Kpelikotelo Tyhjäkäynnin rjoitusruuvi 4. Trkist ksukpelisäätö seurvsti:. Vihd perämoottori vihteelle muutmn kertn ktivoidksesi ksuvivuston. Pyöritä potkurikseli, kun vihdt peruutukselle. b. Plut kukosäätimen khv vplle. c. Aset ohut pl pperi joutokäynnin säätöruuvin j joutokäynnin rjoittimen väliin. Säätö on oike, jos pperi pystytään irrottmn ilmn sen repimistä, mutt siinä on hiemn vstust. fin 95

102 PERÄMOOTTORIN ASENNUS TÄRKEÄÄ: Joutokäynnin rjoitusruuvin tulee koskett rjoitint. b - b - Tyhjäkäynnin rjoitusruuvi Joutokäynnin rjoitin 2680 d. Säädä kpelikotelo trvittess. 5. Lukitse holkinpidike piklleen kpelislvll ETUKIINNIKEASENNELMAN ASENNUS TÄRKEÄÄ: Jätä trpeeksi löysää kiinnikkeen j moottorin väliin vedettäville johtosrjoille, kkukpeleille sekä polttoine- j öljyletkuille, jott vältytään rsitukselt j letkujen tittumiselt ti litistymiseltä. 1. Aset etukiinnikkeen los lkopn ukkoon. 2. Aset neopreenikääre johtojen, letkujen j kukosäätimen kpelien ympärille j set se etukiinnikkeen losn. - b - Neopreenikääre Etukiinnikkeen los b fin

103 PERÄMOOTTORIN ASENNUS 3. Liitä etukiinnikkeen yläos sen losn. Kiinnitä kummtkin ost yhteen nippusiteillä. - b - Etukiinnikkeen yläos Nippusiteet b Kiinnitä etukiinnike lkoppn pidikkeellä j khdell ruuvill. 5. Asenn kopn tiiviste piklleen. - Pidike fin 97
