1 JIMM S PC-STORE OY JIMM S GAMER JIMM S EPIC JIMM S LEGENDARY JIMM S GtG JIMM S ECONOMY, BASIC ECONOMY JIMM S MEDIA PC SF3D LINE MILITARY CLASS ULTIMATE WARRIORS KUSTOMOIDUT TIETOKONEET

2 2 Onneksi olkoon! Olet valinnut Jimm s PC-storen valmistaman tietokoneen! Tämä käyttöopas auttaa Sinua tietokoneesi käytön alkuun. Lisätietoa muista tuotteistamme osoitteesta:

3 3 Sisällysluettelo Jimm`s konepaketit... 4 Huomioitavaa... 4 Käyttöönotto ja liitännät... 5 Virtajohdon kytkentä... 6 Hiiren ja näppäimistön kytkentä... 6 Näytön kytkentä... 8 Verkon kytkentä Ääniliitännät Muita oheislaiteliitäntöjä Käynnistys Vianmääritys Yhteystiedot... 14

4 4 Jimm`s konepaketit Jimm s PC-store OY:n valmistamia tietokoneita on saatavilla useita eri mallistoja. Valmistamme myös kustomoituja, asiakkaan itse valitsemista komponenteista kokoonpantuja tietokoneita. Tässä käyttöoppaassa opastetaan Sinua tietokoneen ensimmäiseen käyttöönottokertaan. Laitteessa saattaa olla asennettuina komponentteja, joista ei ole mainintaa tässä oppaassa. Suuren valikoiman, sekä laajennusmahdollisuuksien vuoksi käyttöoppaan kuvat ovat suuntaa antavia, eivätkä näin ollen välttämättä vastaa täysin valitsemasi kokoonpanon ulkonäköä. Huomioitavaa Tarkista lähetteestä, että laite ja tilauksesi vastaa tilaamiasi osia. Tarkista että pakkaus ja sen sisältö on kuljetuksen jälkeen ehjät. Jos laite on saanut selviä näkyviä vaurioita kuljetuksessa, ota välittömästi yhteyttä asiakaspalveluumme tai huoltoomme sekä kuljetuksesta vastaavaan yritykseen (esim. itella tai matkahuolto). Pura pakkaus vasta asennuspaikalla. Terävällä esineellä pakkausta avattaessa varo naarmuttamasta kotelon pintaa. Kylmän koneen joutuessa lämpimään sen sisälle saattaa tiivistyä kosteutta. Käynnistys tulee suorittaa vasta kun kone on täysin sopeutunut uuteen lämpötilaan, jolloin mahdollinen kosteus on kokonaan haihtunut. Aseta tietokone niin, että sen ympärillä on tarpeeksi tilaa ilmanvaihtoa varten. Älä aseta muita laitteita koneen päälle. Ylikuumenemisen estämiseksi älä peitä koneen ilmanvaihtoaukkoja. Ilmanvaihtoaukkojen ympärillä tulisi olla noin 30 cm (senttimetriä) tilaa kunnollisen ilmanvaihdon varmistamiseksi. Kuljetusvaurioiden estämiseksi olemme saattaneet suojata osan laitteen sisustoista vaaleanpunaisella antistaattisella suojapehmusteella. Jos virtaliittimen edessä on varoitustiedote, muista poistaa suojapehmikkeet ennen koneen käynnistystä! Kytke virtajohto vain maadoitettuun pistorasiaan. Huomaa, että kone on täysin virraton vasta kun se on kokonaan irrotettu verkkovirrasta. Virtajohdon irrottamisen jälkeen, paina kerran käynnistysnappulaa mahdollisen sähkövarauksen purkamiseksi koneesta. Sähköiskujen ja muiden vaaratilanteiden estämiseksi älä anna muiden kuin valtuutettujen huoltohenkilöiden huoltaa konetta. Takuuaikana huollon hoitaa Jimm s PC-store. Koneeseen itse tehdyt ja asiattomat muokkaukset saattavat johtaa koneen ja sen sisältämien komponenttien takuun raukeamiseen. Säästä koneen pakkaus mahdollista myöhempää kuljetusta varten.

5 Koneen palveltua tarpeeksi kauan ja sen käyttöiän lähestyessä loppuaan on kone kierrätettävä asianmukaisesti SER- (sähkö- ja elektroniikkaromu) kierrätyksessä. Laitetta ei saa hävittää tavallisen kotitalousjätteen mukana. Suomessa SE romun kierrätys ja hävitys on maksutonta. Kierrätyspisteinä toimivat mm. kaatopaikat sekä useat eri kodinkoneliikkeet. On erittäin suositeltavaa harkita laitteen toimittamista kierrätyskeskuksiin, joissa laite puretaan ja laitteessa olevat toimivat osat uusiokäytetään. Tällaisia toimijoita on mm. Ekotori pisteet joita löytyy ympäri maata. 5

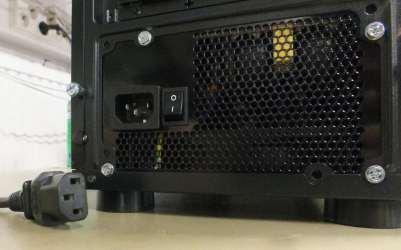

6 6 Käyttöönotto ja liitännät Virtajohdon kytkentä Ennen virtajohdon liittämistä tarkista, että virtalähteen päävirtakytkin on 0 asennossa. Kytke virtajohto ensin virtalähteeseen ja vasta sen jälkeen maadoitettuun pistorasiaan. Kotelosta riippuen virtalähde sijaitsee joko alhaalla tai ylhäällä laitetta takaapäin katsottaessa. Hiiren ja näppäimistön kytkentä Hiiren ja näppäimistön voi kytkeä laitteistosta riippuen joko USB tai PS/2 portteihin. PS/2 Hiiri asennetaan vihreään PS/2 liittimeen ja näppäimistö lilan väriseen PS/2 liittimeen.

7 7 HUOM! Suurin osa laitteistoista ei tue enää hiiren PS/2 -liitintä tai hiiren ja näppäimistön PS/2 liitin saattaa olla jaettuna yhteen PS/2 liittimeen. Myöskään näppäimistön PS/2 -liitintä ei välttämättä ole kaikissa laitteistoissa. USB 2.0 ja 3.0 Kytke USB hiiri tai näppäimistö mihin tahansa USB porttiin. USB 3.0 mahdollistaa suuremman tiedonsiirtonopeuden. USB 3.0 liitäntä on sinisen värinen. Laitteistosta riippuen kotelon etupaneelissa saattaa olla USB 3.0 paikka. Jos kotelon takaa tulee kaksi sinistä USB johtoa, kytke ne koneen takana oleviin, sinisiin USB 3.0 liittimiin.

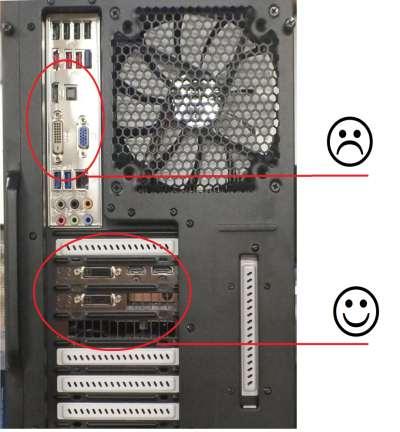

8 8 Näytön kytkentä Näytön voi kytkeä laitteistosta riippuen useisiin erilaisiin liittimiin (yksi liitäntä/näyttö). Näytön kytkemiseen voi myös käyttää adaptereita muun muassa VGA DVI adapteria tai DVI HDMI adapteria. Tietokoneissa joissa on emolevyyn integroitu näytönohjain sekä erillinen näytönohjain, ovat emolevyssä olevat näyttöliittimet poissa käytöstä, eivätkä näin ollen anna signaalia näytölle. VGA (Video Graphics Array)

9 9 DVI (Digital Visual Interface) DVI-I (analoginen ja digitaalinen) DVI-D (vain digitaalinen) DVI-D kaapeli HUOM! DVI-I liittimen kautta on mahdollista siirtää analogista sekä digitaalista videosignaalia. DVI-D liitännästä on mahdollista siirtää ainoastaan digitaalista videosignaalia, joten VGA/DVI adapteria ei voi käyttää DVI-D lähdöissä. DVI-D kaapelia voi käyttää molemmissa DVI liitännöissä. Osassa näytönohjaimia, joissa on kaksi DVI ulostuloa, vain toinen liitin tukee VGA/DVI adapterin käyttöä. HDMI (High Definition Multimedia Interface) HDMI -liitin (tyyppi A) HDMI -kaapeli

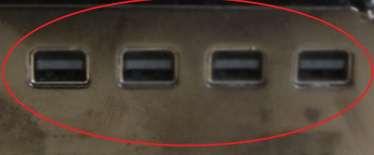

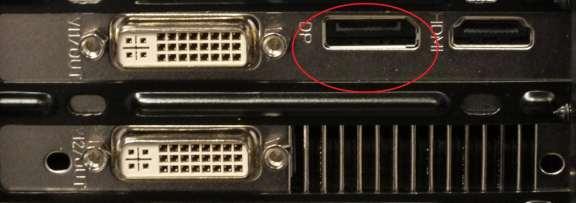

10 10 Mini DisplayPort 4x mini Displayportteja Mini Display kaapeli DisplayPort

11 11 Verkon kytkentä Kytke verkkokaapeli (RJ45) koneen takana olevaan RJ45 paikkaan. Mikäli laitteessa on sisäinen langaton verkkokortti (WLAN), muista asentaa pakkauksen mukana tuleva antenni WLAN -korttiin. Lisätietoja langattoman verkon asetuksista saat mm. langattoman tukiaseman valmistajalta. Muista suojata langaton verkkoyhteys! Ääniliitännät Jokaisessa laitteessa on edessä ja takana yksi linjaulostulo äänentoistolaiteelle (vihreä), sekä yksi liitin mikrofonille(vaaleanpunainen). Jokaisen laitteen takana on myös linjatuloliitin (vaaleansininen). Osassa laitteista on myös linjaulostulot 4, 6 ja 8 kanavaisen äänen toistamiseen. Optinen ääniulostulo löytyy myös useista laitteista.

12 12 Muita oheislaiteliitäntöjä E-SATA E-SATA (external serial -ATA) porttiin voit kytkeä ulkoisen kovalevyn joka tukee E-SATA liitintä. Hyötynä mm. USB liitännäisiin kovalevyihin verrattuna on nopeampi kirjoitus- ja lukunopeus Firewire (i.link) Firewire on tarkoitettu ulkoistenlaitteiden, kuten esimerkiksi videokameran kytkemiseen. Käynnistys Paina virtalähteen virtakytkin I asentoon. Käynnistä laite painamalla käynnistysnappulaa. Laitteen kotelosta riippuen, käynnistysnappi sijaitsee joko kotelon päällä, edessä tai sivulla. Jos olet tilannut käyttöjärjestelmän ja ajureiden asennus -palvelun, on tietokone heti käyttövalmis. Muussa tapauksessa asenna käyttöjärjestelmä asettamalla asennuslevy optiseen asemaan (DVD tai blu-ray-asema) ja seuraamalla näyttöön tulevia asennusohjeita. Asennuksen jälkeen asenna myös laiteajurit koneen mukana tulevalta ajurilevyltä. Muista myös virustorjuntaohjelma. Vianmääritys Oheislaitteissa ilmenevissä ongelmissa saat apua joko suoraan laitteen valmistajalta tai laitteen jälleenmyyjältä. Edellä olevassa taulukossa on esitettyinä keskusyksikössä esiintyviä yleisimpiä ongelmia, sekä mahdolliset ratkaisut niihin.

13 13 Vika Mahdollinen ratkaisu Tietokone ei käynnisty 1. Tarkista että virtalähteen virtakytkin on I asennossa ja että virtajohto on kunnolla liitettynä pistorasiaan sekä keskusyksikköön. 2. Testaa pistorasian tai mahdollisen jatkopistokkeen pistokepaikan toimivuus liittämällä siihen jokin toinen laite. 3. Ota yhteys huoltoomme. Tietokone käynnistyy, mutta näyttöön ei tule kuvaa 1. Tarkista näytön toimivuus. Mikäli näytön stand by valo ei pala, irrota näytön virtajohto ja kytke se uudelleen. 2. Tarkista DVI ja/tai VGA kaapeleiden kytkentä pinnit. Mikäli pinnit ovat vääntyneet, voit yrittää suoristaa ne. 3. Irrota kaikki lisälaitteet keskusyksiköstä. 4. Ota yhteys huoltoomme. Koneessa on RAID konfiguraatio mutta Windowsin asennus ei löydä RAID pakkaa Kaiuttimista ei tule ääntä 1. Windowsin asennusvaiheessa aseta emolevyn ajuri CD optiseen asemaan ja lataa levyltä manuaalisesti RAID ajuri. 1. Varmista, että kaiuttimien kaiutinkaapeli on kytketty limenvihreään ääniporttiin. 2. Jos laitteessa on erillinen äänikortti johon olet liittänyt kaiuttimet, varmista että äänikortti on valittu ensisijaiseksi toistolaitteeksi. 3. Tarkista, että äänikortin ajurit on asennettuna. 4. Ota yhteys huoltoomme. Koneen kaikki kovalevyt eivät näy Windowsin tietokone kansiossa 1. Tarkista levynhallinnasta, että kaikki levyt on alustettu. Mene Ohjauspaneeli Järjestelmä ja suojaus Valvontatyokalut Tietokoneen hallinta Tallennus Levynhallinta. Lisäapua Windows käyttöjärjestelmässä esiintyviin ongelmiin löydät Windowsin omasta Ohje ja tuki sovelluksesta sekä osoitteesta:

14 14 Yhteystiedot Puhelin Sähköposti Asiakaspalvelu: Huolto: Osoite: Jimm's PC-store Oy Puistomäenkatu Turku
