1 SURAVAGE Perehdytys prosesseihin ja ohjeet Digiroad-operaattori

2 Infotilaisuuden sisältö Prosessin kuvaus Vastuut datan tilauksesta hankkeen valmistumiseen Aineiston tilaus ja toimitus Ohjejulkaisut Suunnittelijan vastuut: SURAVAGE-aineiston mallintaminen Mallinnussäännöt ja käytännön esimerkkejä

3 SURAVAGE Suunniteltu rakennusvaiheen geometria Tiestön keskilinjageometria (JHS 188) Ajantasainen tieto rakenteilla olevista tie-, katu- ja kevyen liikenteen hankkeista Lisätietoja Väylän Digiroadsivustolla ja Usein kysytyt kysymykset 3

4 SURAVAGEN KESKEISIÄ HYÖDYNTÄJIÄ OVAT: PELASTUSVIRANOMAISET ALUE- JA LIIKENNESUUNNITTELU NAVIGAATTORIVALMISTAJAT 4

5 SURAVAGE datan siirtyminen SUUNNITTELIJA suunnitteluohjelma paikkatietomuotoon VÄYLÄ (Digiroad-operaattori, sitowise) VÄYLÄ (VVH-Ylläpitäjä) VVH-sovellus MML Maastotietokanta (MTK) 5

6 SURAVAGE prosessi 6

7 PÄÄPROSESSIT KUNNAT Kadun vahvistettu rakennussuunnitelma 1 SURAVAGE Prosessikuvaus: Vahvistetut suunnitelmat MML:lle Statusmuutokset 1. Kadun rakennus alkaa 2. Katu liikennöitävissä 3. Katu valmis VÄYLÄ & ELY-KESKUKSET Rakennussuunnitelman keskilinja Statusmuutokset 1. Tien rakennus alkaa 2. Tie liikennöitävissä 3. Tie valmis 2 Prosessikuvaus: Statusmuutokset MML:lle Prosessikuvaus: Suunnitelmatietojen vienti Digiroadiin Prosessikuvaus: Keskilinjat rakennussuunnitelmista MML:lle Prosessikuvaus: Statusmuutokset MML:lle MML Prosessi: Suunnitelmatiedot Maastotietojärjestelmä Maastotietokanta Digiroad 7 3 Pääohje s. 9

8 SURAVAGE toimijoita INVESTOINTIPÄÄTÖS TIESTÖTIETOVASTAAVA Kokoaa ominaisuustiedot DIGIROAD-KANTA TILAAJA Tilaa rakennussuunnitelman, kartat & SURAVAGEgeometrian VVH-YLLÄPITÄJÄ Tarkistaa ja käsittelee (tarvittaessa) geometrian VÄYLÄN LATAUS JA KATSELUPALVELU WMS- & WFS-rajapinnat SUUNNITTELIJA Tuottaa rakennussuunnitelman, kartat ja SURAVAGE-geometrian MML Täydentää SURAVAGEkatuverkon (myös kävelyn- ja pyöräilyn väylät) Tallentaa MTK:aan HYÖDYNTÄJÄN JÄRJESTELMÄ

9 SURAVAGE Väylän hankkeissa SUUNNITTELIJA 9

10 Suunnittelijan osuus: SURAVAGEtoimittaminen Pääohje s. 19 Väylän Digiroad-sivustolla ja Usein kysytyt kysymykset 10

Vastuut prosessin aikana SUUNNITELMA- AINEISTON TILAUS (TILAAJA) KESKILINJA OSANA SUUNNITELMAA (SUUNNITTELIJAT) AINEISTON JATKOKÄSITTELY VVH-JÄRJESTELMÄSSÄ (ELY-KESKUS/VVH- YLLÄPITÄJÄ) OMINAISUUS-

11 Vastuut prosessin aikana SUUNNITELMA- AINEISTON TILAUS (TILAAJA) KESKILINJA OSANA SUUNNITELMAA (SUUNNITTELIJAT) AINEISTON JATKOKÄSITTELY VVH-JÄRJESTELMÄSSÄ (ELY-KESKUS/VVH- YLLÄPITÄJÄ) OMINAISUUS- TIEDOT GEOMETRIALLE (ELY-KESKUS) TOIMITUS MML:LLE (ELY-KESKUS) RAKENNUKSEN AIKAINEN VIESTINTÄ MML:LLE (PROJEKTI- PÄÄLLIKÖT) Aineiston toimittaminen riittävän ajoissa ELY-keskukseen tiestötietovastaavalle (tavoiteaikataulu olisi saada geometria mahdollisimman pian kun hankkeen rakentamispäätös on tehty) Viestintä rakentamisen aikana (käyttöönotetut osat, valmistuminen, viivästyminen) 11

12 Tärkeimmät kohdat tilaajalle ja projektipäällikölle SURAVAGEprosessissa Rakennussuunnitelman tilaaja tilaa tien rakennussuunnitelman suunnittelijalta ohjeistaa suunnittelijaa SURAVAGE-aineiston määrittelyistä ja toimittamisesta toimittaa aineiston ELY-keskukseen tiestötietovastaavalle Jos suunnitelma muuttuu myöhemmin, tilaaja pyytää suunnittelijalta uuden aineiston Hankkeen rakennuttamisen projektipäällikkö vastaa, että toteutunut tiegeometria toimitetaan Liikennevirastolle ennen tien käyttöönottoa. On tietoinen, että SURAVAGE-aineisto on toimitettu ELYkeskukseen tiestötietovastaavalle jatkokäsittelyyn. Tarvittaessa toimittaa aineiston ELY-keskukseen. Viestii MML:lle rakentamisen etenemisestä. 12

13 Julkaistut ohjeet aineiston tuottamiseen Pääohje Ajantasaisen tie- ja katuverkon keskilinja-aineiston ylläpito Suomessa Liitteet Liite 1 JHS 188 Suositus Liite 2 ns. suunnittelijan ohje. Mallinnuksen olennaisimmat asiat kerrottu liitteessä 2. Liite3 ELY-keskuksen tiestötietovastaavan ohje 13

14 SURAVAGE ohjeistus suunnittelijoille 14

15 Suunnittelijan tehtävät Aineiston mallinnus Luo keskilinjageometrian murtoviiva-aineistoksi Muokkaa keskilinjageometriaa katkaisemalla geometrian määrittelyjen mukaisesta Aineiston kattavuuden varmistaminen Aineistossa kaikki geometriaan liittyvä muutostieto Poistuvat tieosuudet merkitään suunnitelmakarttoihin (pdf) Toimittaa aineiston tilaajalle tai ELY-keskukselle tiestötietovastaavalle jatkokäsittelyyn projektipäällikkö, ELY-keskus 15

16 Tärkeimmät kohdat suunnittelijalle Väyläviraston SURAVAGEprosessin kannalta Suravage=ajoradan keskilinja, ei tarvitse liittää ominaisuustietoja Solmujen kuvaaminen ei kuulu suunnittelijan vastuulle Suunnittelija toimittaa nämä suunnitelman tilaajalle (tai tilaajan kanssa sovittuun osoitteeseen) Jos suunnitelma muuttuu myöhemmin, tilaaja pyytää suunnittelijalta uuden SURAVAGEaineiston 16

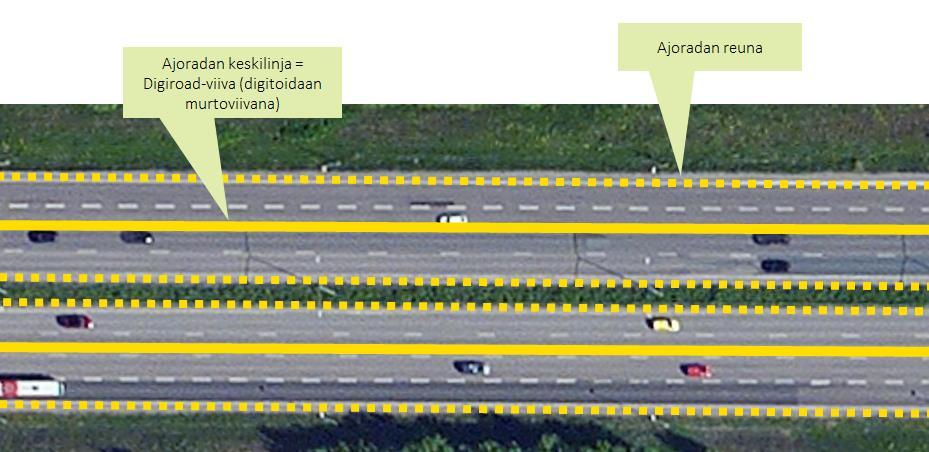

17 Tärkeimmät kohdat suunnittelijalle Väyläviraston SURAVAGEprosessin kannalta Keskilinja-aineistolla tarkoitetaan ajoratojen keskilinjaa kuvaavaa murtoviiva-aineistoa Yksiajorataisella tiellä (myös kevarit ja yksityistiet) = mittalinja Kaksi-/useampi ajorataisella tiellä luodaan ajoradan keskilinja erikseen, mittalinja ei ole sama asia. Rampit luodaan erikseen 17

18 Yksiajoratainen tie, tien poikkileikkauksen osat Kaksiajorataisen, keskialueellisen tien poikkileikkauksen osat 18

19 Tien rakennussuunnitelmien linkki-solmumallin muodostamisen työnjako Tien suunnittelija Tilaaja VVHylläpitäjä Keskilinjat/murtoviivojen luonti Linkki-ID lisäys Murtoviivojen katkaiseminen linkeiksi Aineiston tallennus suunnitelmatietojen varastoon Solmupisteiden generointi Poistuvien tieosuuksien merkintä Ominaisuustietojen lisäys 19

20 Käytännön esimerkkejä 20

21 21

22 Tielinkki katkeaa seuraavissa kohdissa: risteys rautatien tasoristeys kevyen liikenteen väylä, silloin kun sillä on oma digitoitu geometria 22

23 Erikoistapaukset kaksiajorataisuus ohituskaistat ja keskikaidetiet yksiajorataisuus kaksiajorataisuuden keskellä siltojen ja alikulkujen mallintaminen (pseudosolmujen käyttö) rampit sekoittumiskaista risteäminen eri tasoissa kiertoliittymä pisara-liittymä porrastukset haaraumat liittymät huoltoaukot pysäkeiden ja kevyen liikenteen väylien yhtymäkohdat 23

Kaksiajorataisuus Yksiajorataisen tien ajosuunnat kuvataan omilla keskilinjamurtoviivoillaan, jos ne on erotettu toisistaan vähintään 200 metriä pitkällä fyysisellä

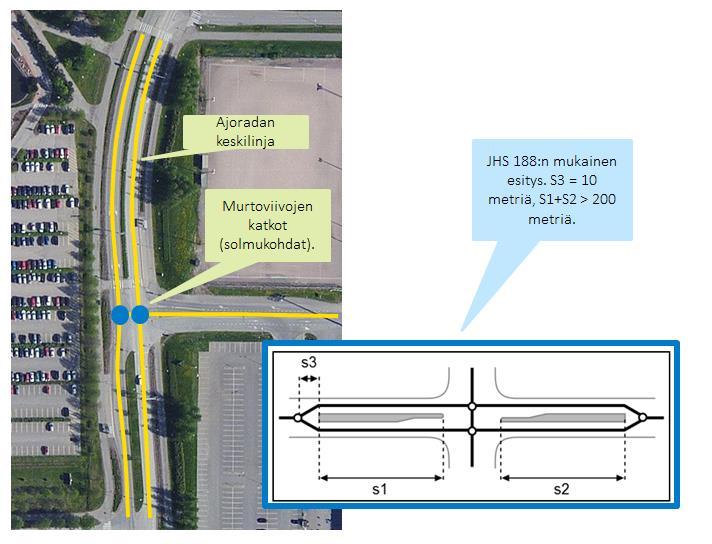

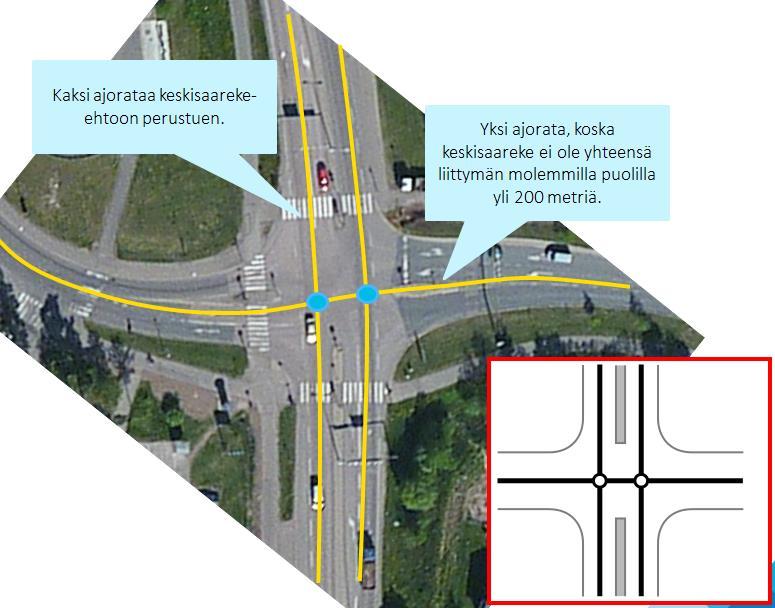

24 Kaksiajorataisuus Yksiajorataisen tien ajosuunnat kuvataan omilla keskilinjamurtoviivoillaan, jos ne on erotettu toisistaan vähintään 200 metriä pitkällä fyysisellä esteellä. Fyysisen esteen määritelmä pätee myös keskikaiteellisiin teihin. Kun kaistojen välissä on kaide, digitoidaan tie aina erillisinä, kaiteen erottamina ajoratoina. 24

25 Siltojen ja alikulkujen mallintaminen Pseudosolmut luodaan kohtiin tunnelien suut sekä siltojen alku- ja loppupisteet (sillan kansi). Tunnelien ja alikulkujen alku- ja loppupisteet aiheuttavat linkille katkon mikäli katkoskohtien välimatka on verkolla yli viisi metriä. Siltojen osalta katkoskohta luodaan sillan liitossauman kohdalle. 25

26 Rampit 26

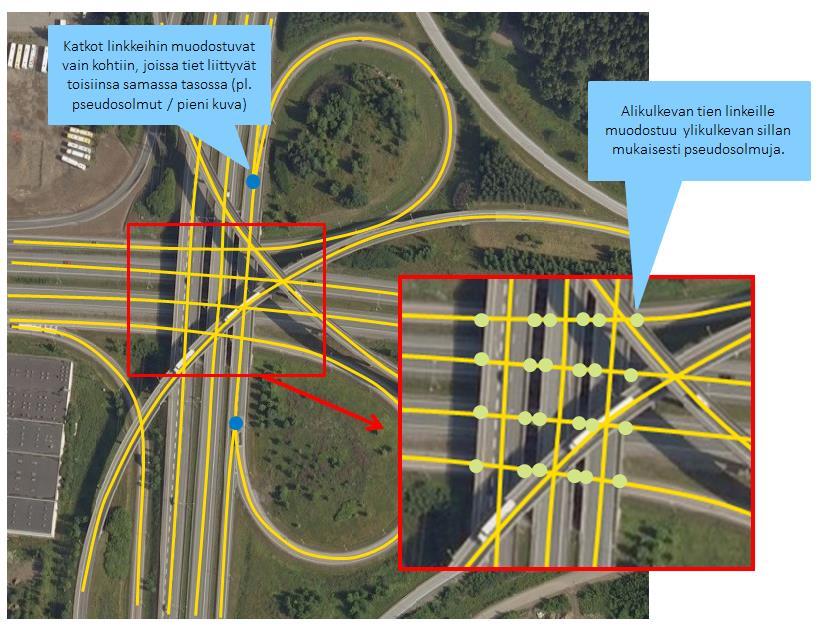

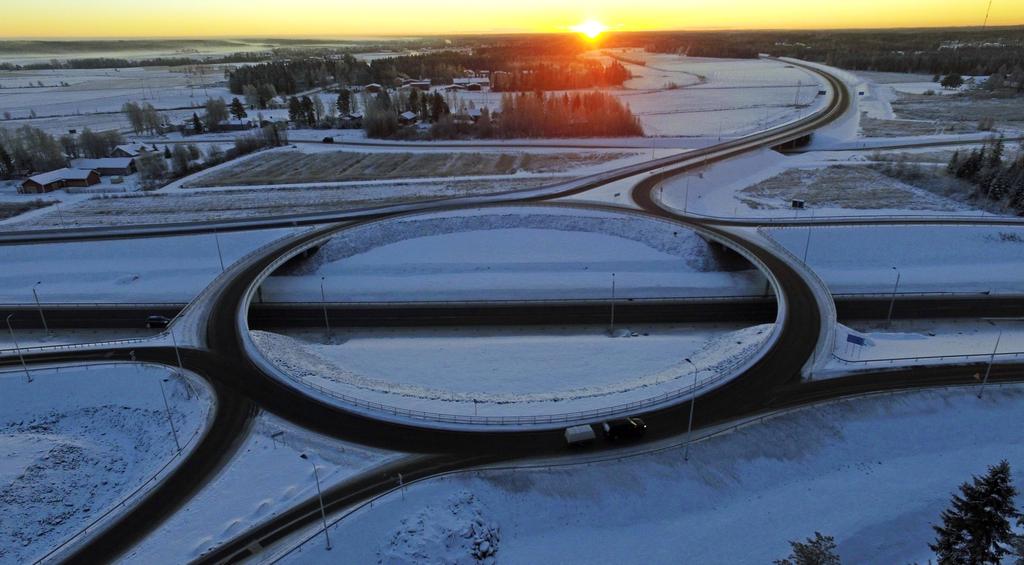

27 Risteäminen eri tasoissa Linkkien katkaisemisen perusperiaatteena on, että katkaisukohta tehdään paikkaan, johon syntyy solmu. Solmulta puolestaan pitää päästä siirtymään toiselle linkille ja tämän ehdon täyttääkseen linkkien tulee olla samalla tasolla. 27

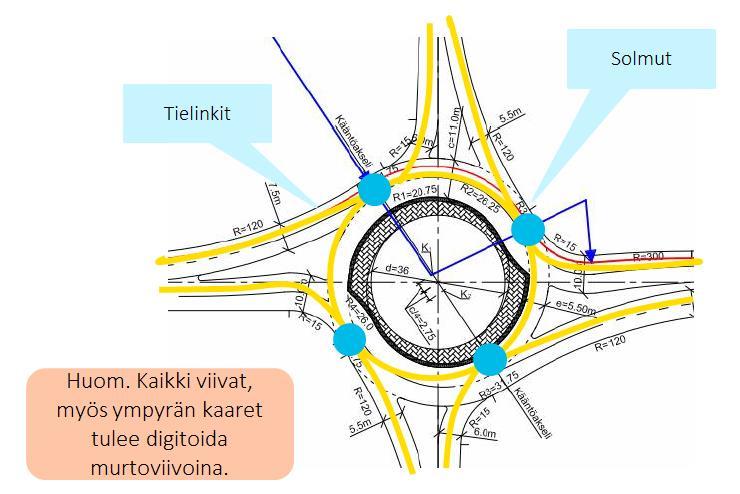

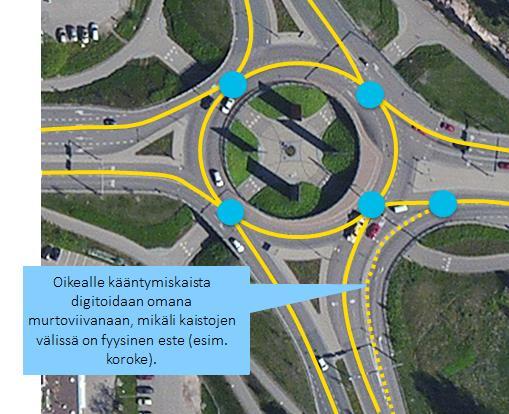

28 Kiertoliittymä Keskilinjasta laskettu halkaisija yli 20 metriä Kiertoliittymä, jossa erikseen ohittava kaista oikealle kääntyville, digitoidaan vain jos välissä on fyysinen este 28

Haaraumat Haaraumat, joissa liikenne ohjataan fyysisellä liikenteenjakajalla (korotettu keskisaareke), esitetään omana geometrianaan, jos 1.

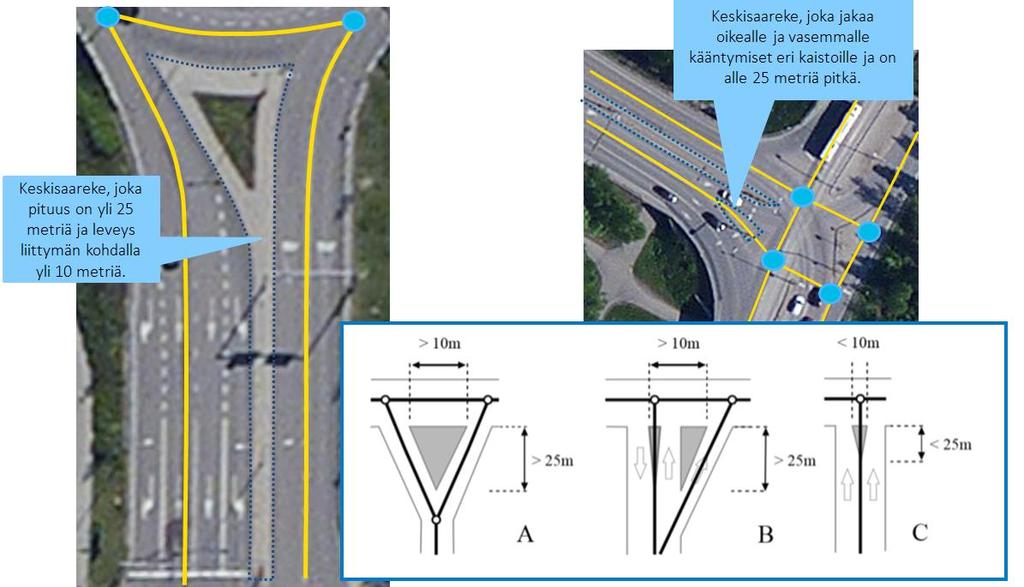

29 Haaraumat Haaraumat, joissa liikenne ohjataan fyysisellä liikenteenjakajalla (korotettu keskisaareke), esitetään omana geometrianaan, jos 1. Liikenteenjakajan pituus on yli 25 m ja jakajan leveys yli 10 m (kuvassa tapaus A). 2. Liikenteenjakajien ulkoreunojen välinen etäisyys on yli 10 m ja pituus yli 25 m (kuvassa tapaus B). 3. Muussa tapauksessa haaraumia ei esitetä erillisenä geometriana (kuvan tapaus C). 29

30 Eri liittymätyypit Liittymien digitoinnissa on keskeistä huomioida, että murtoviivoille tulee luoda katkot aina, kun kaksi murtoviivaa kohtaa samassa tasossa. 30

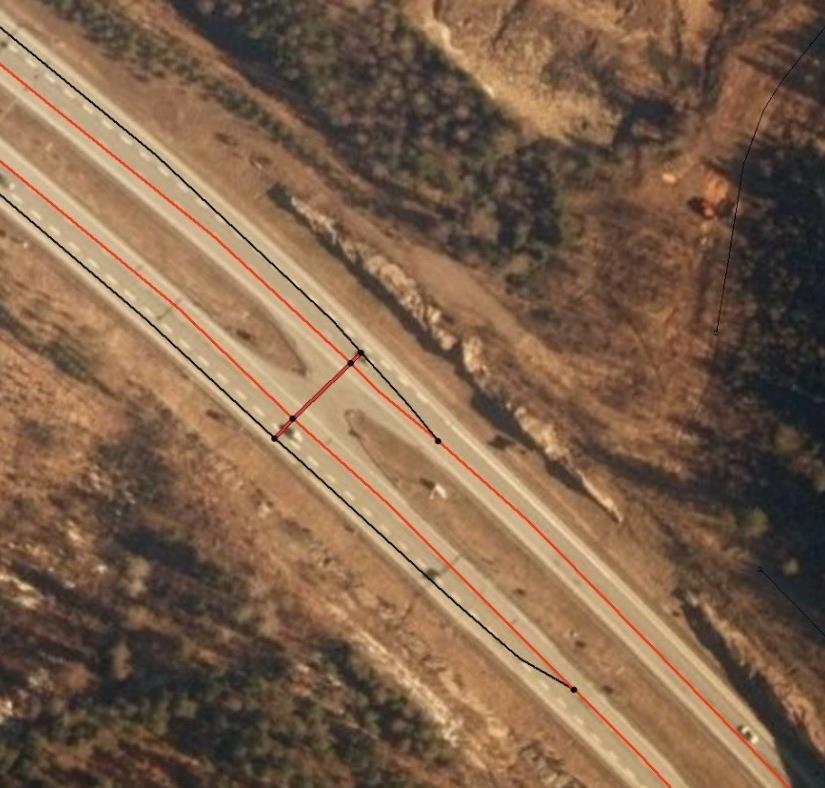

31 Huoltoaukot Mikäli huoltoaukkoa voidaan käyttää vastakkaisen ajosuunnan ramppiin liittymiseen (erikoiskuljetuksen tapauksissa), solmutetaan huoltoaukko sekä pääväylään että ramppiin. 31

32 Pysäkeiden ja kevyen liikenteen väylien yhtymäkohdat 32

33 Toimitusformaatti LandXML, tyyppinä irregularline Tai Esri ShapeFile tai MapInfo file. Dwg vain, jos mikään edellä mainituista ei ole mahdollinen. 33

34 Kiitos! Vayla.fi/Digiroad Digiroad-operaattori
