1 Ylivoimaista kestävyyttä liimapuulla timber glulam pack infra energy

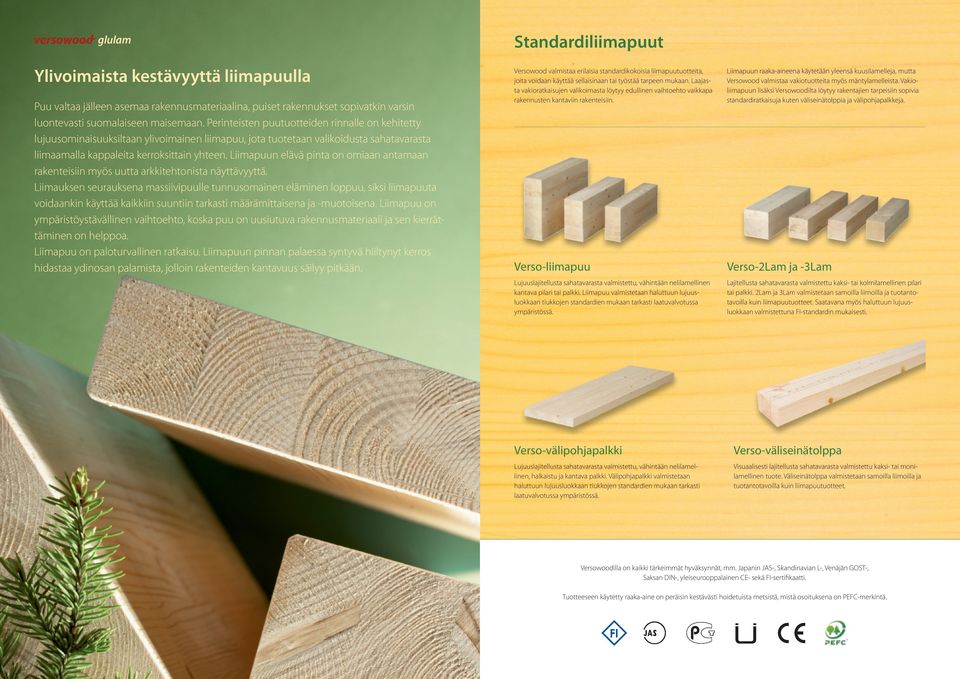

2 glulam Ylivoimaista kestävyyttä liimapuulla Puu valtaa jälleen asemaa rakennusmateriaalina, puiset rakennukset sopivatkin varsin luontevasti suomalaiseen maisemaan. Perinteisten puutuotteiden rinnalle on kehitetty lujuusominaisuuksiltaan ylivoimainen liimapuu, jota tuotetaan valikoidusta sahatavarasta liimaamalla kappaleita kerroksittain yhteen. Liimapuun elävä pinta on omiaan antamaan rakenteisiin myös uutta arkkitehtonista näyttävyyttä. Liimauksen seurauksena massiivipuulle tunnusomainen eläminen loppuu, siksi liimapuuta voidaankin käyttää kaikkiin suuntiin tarkasti määrämittaisena ja -muotoisena. Liimapuu on ympäristöystävällinen vaihtoehto, koska puu on uusiutuva rakennusmateriaali ja sen kierrättäminen on helppoa. Liimapuu on paloturvallinen ratkaisu. Liimapuun pinnan palaessa syntyvä hiiltynyt kerros hidastaa ydinosan palamista, jolloin rakenteiden kantavuus säilyy pitkään. Standardiliimapuut Versowood valmistaa erilaisia standardikokoisia liimapuutuotteita, joita voidaan käyttää sellaisinaan tai työstää tarpeen mukaan. Laajasta vakioratkaisujen valikoimasta löytyy edullinen vaihtoehto vaikkapa rakennusten kantaviin rakenteisiin. Verso-liimapuu Lujuuslajitellusta sahatavarasta valmistettu, vähintään nelilamellinen kantava pilari tai palkki. Liimapuu valmistetaan haluttuun lujuusluokkaan tiukkojen standardien mukaan tarkasti laatuvalvotussa ympäristössä. Liimapuun raaka-aineena käytetään yleensä kuusilamelleja, mutta Versowood valmistaa vakiotuotteita myös mäntylamelleista. Vakioliimapuun lisäksi Versowoodilta löytyy rakentajien tarpeisiin sopivia standardiratkaisuja kuten väliseinätolppia ja välipohjapalkkeja. Verso-2Lam ja -3Lam Lajitellusta sahatavarasta valmistettu kaksi- tai kolmilamellinen pilari tai palkki. 2Lam ja 3Lam valmistetaan samoilla liimoilla ja tuotantotavoilla kuin liimapuutuotteet. Saatavana myös haluttuun lujuusluokkaan valmistettuna FI-standardin mukaisesti. Verso-välipohjapalkki Lujuuslajitellusta sahatavarasta valmistettu, vähintään nelilamellinen, halkaistu ja kantava palkki. Välipohjapalkki valmistetaan haluttuun lujuusluokkaan tiukkojen standardien mukaan tarkasti laatuvalvotussa ympäristössä. Verso-väliseinätolppa Visuaalisesti lajitellusta sahatavarasta valmistettu kaksi- tai monilamellinen tuote. Väliseinätolppa valmistetaan samoilla liimoilla ja tuotantotavoilla kuin liimapuutuotteet. Versowoodilla on kaikki tärkeimmät hyväksynnät, mm. Japanin JAS-, Skandinavian L-, Venäjän GOST-, Saksan DIN-, yleiseurooppalainen CE- sekä FI-sertifikaatti. Tuotteeseen käytetty raaka-aine on peräisin kestävästi hoidetuista metsistä, mistä osoituksena on PEFC-merkintä.

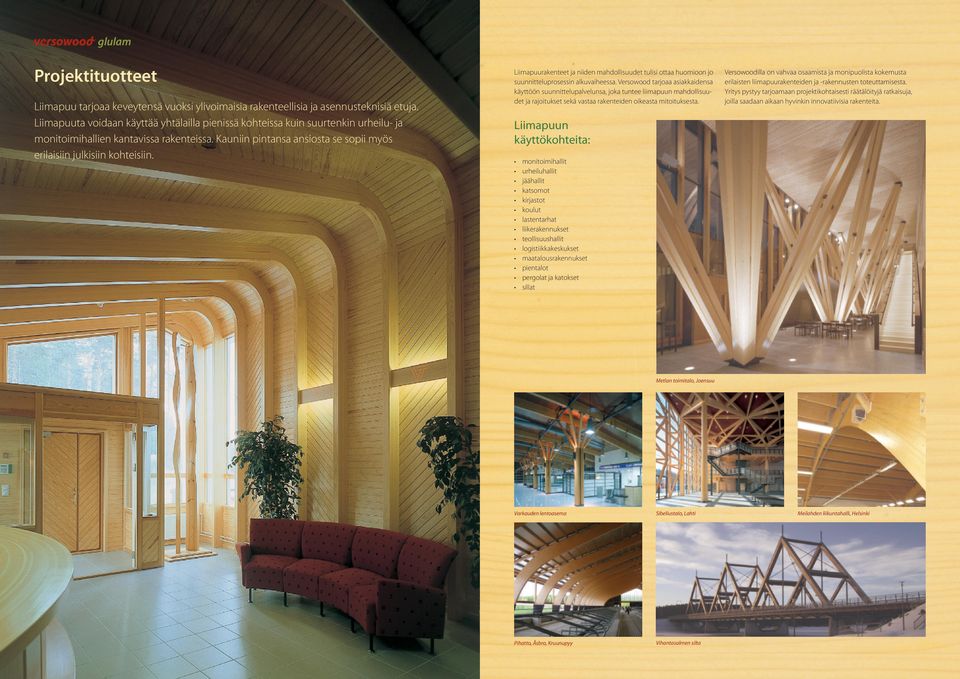

3 glulam Projektituotteet Liimapuu tarjoaa keveytensä vuoksi ylivoimaisia rakenteellisia ja asennusteknisiä etuja. Liimapuuta voidaan käyttää yhtälailla pienissä kohteissa kuin suurtenkin urheilu- ja monitoimihallien kantavissa rakenteissa. Kauniin pintansa ansiosta se sopii myös erilaisiin julkisiin kohteisiin. Liimapuurakenteet ja niiden mahdollisuudet tulisi ottaa huomioon jo suunnitteluprosessin alkuvaiheessa. Versowood tarjoaa asiakkaidensa käyttöön suunnittelupalvelunsa, joka tuntee liimapuun mahdollisuudet ja rajoitukset sekä vastaa rakenteiden oikeasta mitoituksesta. Versowoodilla on vahvaa osaamista ja monipuolista kokemusta erilaisten liimapuurakenteiden ja -rakennusten toteuttamisesta. Yritys pystyy tarjoamaan projektikohtaisesti räätälöityjä ratkaisuja, joilla saadaan aikaan hyvinkin innovatiivisia rakenteita. Liimapuun käyttökohteita: monitoimihallit urheiluhallit jäähallit katsomot kirjastot koulut lastentarhat liikerakennukset teollisuushallit logistiikkakeskukset maatalousrakennukset pientalot pergolat ja katokset sillat Metlan toimitalo, Joensuu Varkauden lentoasema Sibeliustalo, Lahti Pihatto, Åsbro, Kruunupyy Vihantasalmen silta Meilahden liikuntahalli, Helsinki

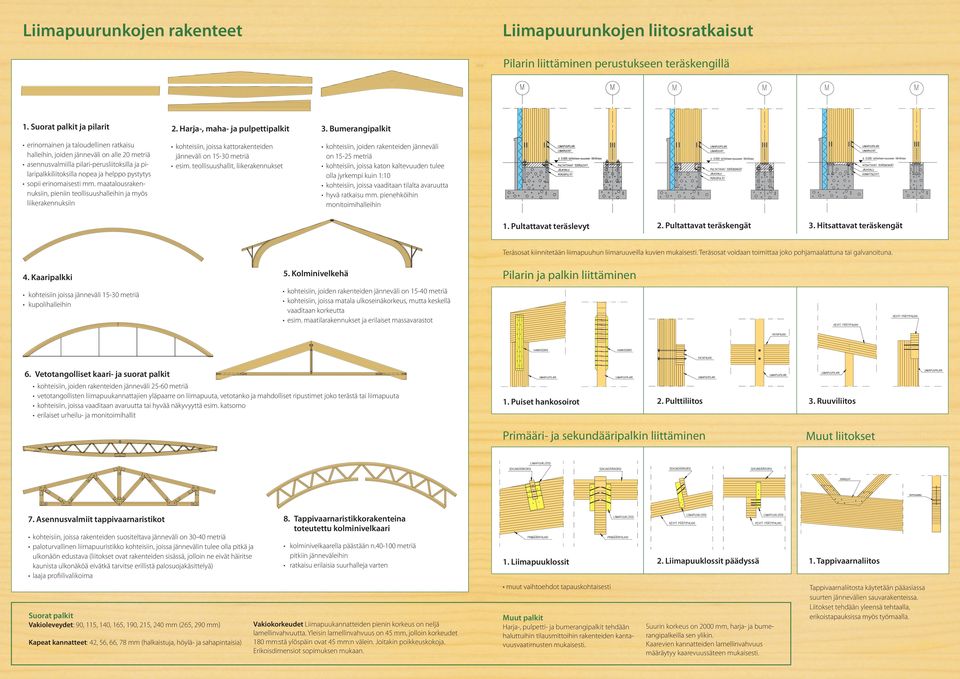

4 Liimapuurunkojen rakenteet Liimapuurunkojen liitosratkaisut Pilarin liittäminen perustukseen teräskengillä 1. Suorat palkit ja pilarit 2. Harja-, maha- ja pulpettipalkit 3. Bumerangipalkit erinomainen ja taloudellinen ratkaisu halleihin, joiden jänneväli on alle 20 metriä asennusvalmiilla pilari-perusliitoksilla ja pilaripalkkiliitoksilla nopea ja helppo pystytys sopii erinomaisesti mm. maatalousrakennuksiin, pieniin teollisuushalleihin ja myös liikerakennuksiin kohteisiin, joissa kattorakenteiden jänneväli on metriä esim. teollisuushallit, liikerakennukset kohteisiin, joiden rakenteiden jänneväli on metriä kohteisiin, joissa katon kaltevuuden tulee olla jyrkempi kuin 1:10 kohteisiin, joissa vaaditaan tilalta avaruutta hyvä ratkaisu mm. pienehköihin monitoimihalleihin 1. Pultattavat teräslevyt 2. Pultattavat teräskengät 3. Hitsattavat teräskengät 4. Kaaripalkki kohteisiin joissa jänneväli metriä kupolihalleihin 5. Kolminivelkehä kohteisiin, joiden rakenteiden jänneväli on metriä kohteisiin, joissa matala ulkoseinäkorkeus, mutta keskellä vaaditaan korkeutta esim. maatilarakennukset ja erilaiset massavarastot Teräsosat kiinnitetään liimapuuhun liimaruuveilla kuvien mukaisesti. Teräsosat voidaan toimittaa joko pohjamaalattuna tai galvanoituna. Pilarin ja palkin liittäminen 6. Vetotangolliset kaari- ja suorat palkit kohteisiin, joiden rakenteiden jänneväli metriä vetotangollisten liimapuukannattajien yläpaarre on liimapuuta, vetotanko ja mahdolliset ripustimet joko terästä tai liimapuuta kohteisiin, joissa vaaditaan avaruutta tai hyvää näkyvyyttä esim. katsomo erilaiset urheilu- ja monitoimihallit 1. Puiset hankosoirot 2. Pulttiliitos 3. Ruuviliitos Primääri- ja sekundääripalkin liittäminen Muut liitokset 7. Asennusvalmiit tappivaarnaristikot kohteisiin, joissa rakenteiden suositeltava jänneväli on metriä paloturvallinen liimapuuristikko kohteisiin, joissa jännevälin tulee olla pitkä ja ulkonäön edustava (liitokset ovat rakenteiden sisässä, jolloin ne eivät häiritse kaunista ulkonäköä eivätkä tarvitse erillistä palosuojakäsittelyä) laaja profiilivalikoima Suorat palkit Vakioleveydet: 90, 115, 140, 165, 190, 215, 240 mm (265, 290 mm) Kapeat kannatteet: 42, 56, 66, 78 mm (halkaistuja, höylä- ja sahapintaisia) 8. Tappivaarnaristikkorakenteina toteutettu kolminivelkaari kolminivelkaarella päästään n metriä pitkiin jänneväleihin ratkaisu erilaisia suurhalleja varten Vakiokorkeudet Liimapuukannatteiden pienin korkeus on neljä lamellinvahvuutta. Yleisin lamellinvahvuus on 45 mm, jolloin korkeudet 180 mm:stä ylöspäin ovat 45 mm:n välein. Joitakin poikkeuskokoja. Erikoisdimensiot sopimuksen mukaan. 1. Liimapuuklossit 2. Liimapuuklossit päädyssä 1. Tappivaarnaliitos muut vaihtoehdot tapauskohtaisesti Muut palkit Harja-, pulpetti- ja bumerangipalkit tehdään haluttuihin tilausmittoihin rakenteiden kantavuusvaatimusten mukaisesti. Suurin korkeus on 2000 mm, harja- ja bumerangipalkeilla sen ylikin. Kaarevien kannatteiden lamellinvahvuus määräytyy kaarevuussäteen mukaisesti. Tappivaarnaliitosta käytetään pääasiassa suurten jännevälien sauvarakenteissa. Liitokset tehdään yleensä tehtaalla, erikoistapauksissa myös työmaalla.

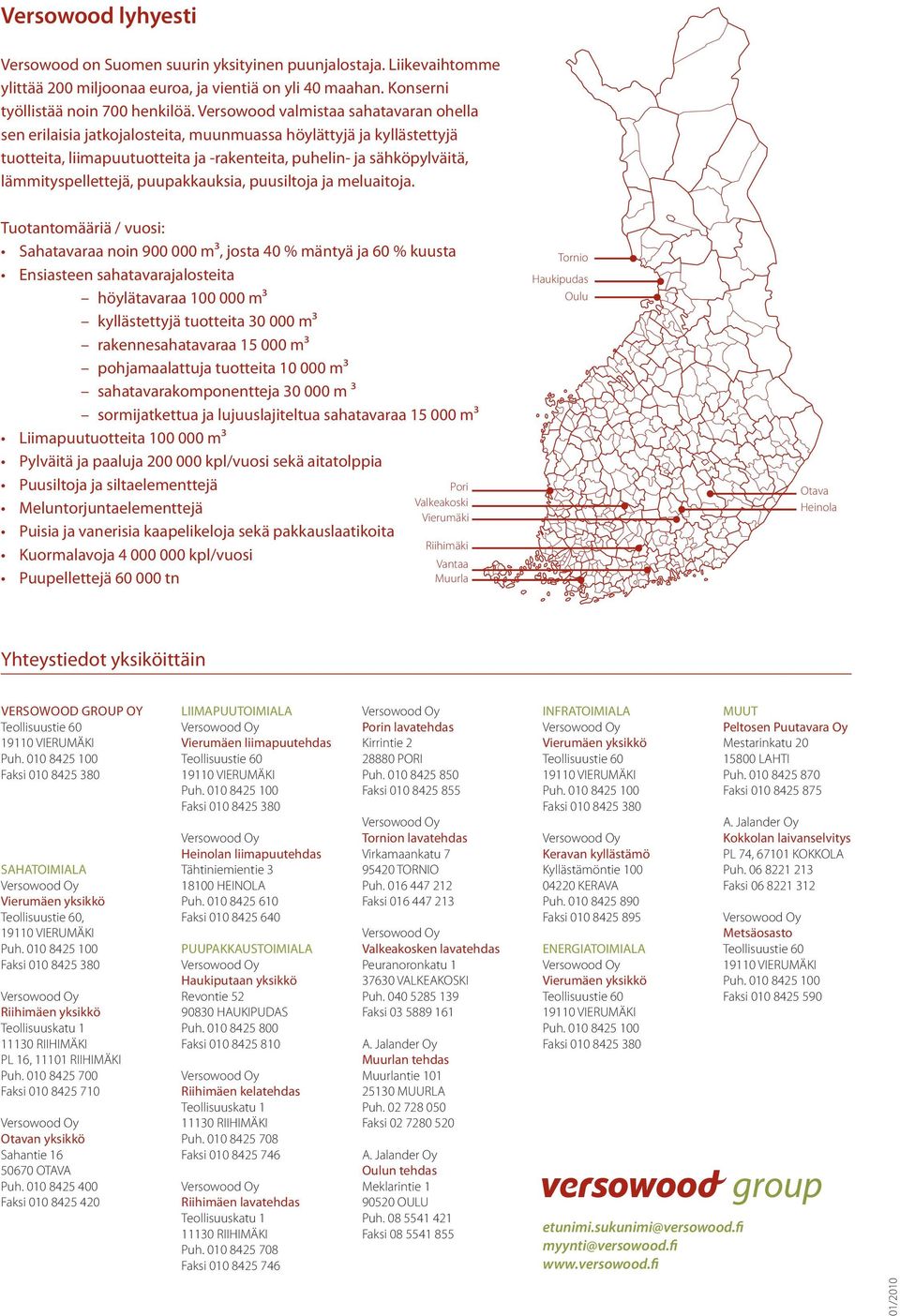

5 Versowood lyhyesti Versowood on Suomen suurin yksityinen puunjalostaja. Liikevaihtomme ylittää 200 miljoonaa euroa, ja vientiä on yli 40 maahan. Konserni työllistää noin 700 henkilöä. Versowood valmistaa sahatavaran ohella sen erilaisia jatkojalosteita, muunmuassa höylättyjä ja kyllästettyjä tuotteita, liimapuutuotteita ja -rakenteita, puhelin- ja sähköpylväitä, lämmityspellettejä, puupakkauksia, puusiltoja ja meluaitoja. Tuotantomääriä / vuosi: Sahatavaraa noin m³, josta 40 % mäntyä ja 60 % kuusta Ensiasteen sahatavarajalosteita höylätavaraa m³ kyllästettyjä tuotteita m³ rakennesahatavaraa m³ pohjamaalattuja tuotteita m³ sahatavarakomponentteja m ³ sormijatkettua ja lujuuslajiteltua sahatavaraa m³ Liimapuutuotteita m³ Pylväitä ja paaluja kpl/vuosi sekä aitatolppia Puusiltoja ja siltaelementtejä Meluntorjuntaelementtejä Puisia ja vanerisia kaapelikeloja sekä pakkauslaatikoita Kuormalavoja kpl/vuosi Puupellettejä tn Pori Valkeakoski Vierumäki Riihimäki Vantaa Muurla Tornio Haukipudas Oulu Otava Heinola Yhteystiedot yksiköittäin VERSOWOOD GROUP OY SAHATOIMIALA, Riihimäen yksikkö PL 16, RIIHIMÄKI Puh Faksi Otavan yksikkö Sahantie OTAVA Puh Faksi LIIMAPUUTOIMIALA Vierumäen liimapuutehdas Heinolan liimapuutehdas Tähtiniemientie HEINOLA Puh Faksi PUUPAKKAUSTOIMIALA Haukiputaan yksikkö Revontie HAUKIPUDAS Puh Faksi Riihimäen kelatehdas Puh Faksi Riihimäen lavatehdas Puh Faksi Porin lavatehdas Kirrintie PORI Puh Faksi Tornion lavatehdas Virkamaankatu TORNIO Puh Faksi Valkeakosken lavatehdas Peuranoronkatu VALKEAKOSKI Puh Faksi Muurlan tehdas Muurlantie MUURLA Puh Faksi Oulun tehdas Meklarintie OULU Puh Faksi INFRATOIMIALA Keravan kyllästämö Kyllästämöntie KERAVA Puh Faksi ENERGIATOIMIALA etunimi.sukunimi@versowood.fi myynti@versowood.fi MUUT Peltosen Puutavara Oy Mestarinkatu LAHTI Puh Faksi Kokkolan laivanselvitys PL 74, KOKKOLA Puh Faksi Metsäosasto Faksi /2010
