1 Ilmankäsittelylaite Käyttö- ja hoito-ohjeet Tilausnumero :... Asennus :... Alkuperäinen käyttöohje

2

3 Käyttö- ja hoito-ohjeet Sivu 1 Sisällysluettelo Ilmankäsittelylaitteen tekniset tiedot 1 Stl Turvallisuus Hoitaminen Tarkistusvälit Varaosat 3 2 Käyttö 2.1 Ilmankäsittelylaitteen käynnistysohjeet Jäähdytyslaitteen käynnistysohjeet Kytkentäohjeet ja sulakkeet 5 3 Hoitaminen 3.1 Suodatin (koodi ACEF), kertakäyttöinen 7 Tuloilma F5 F7 Poistoilma F5 F7 3.2 Kierrätysroottori Vesitoiminen ilmalämmitin 11 ECET-VV ECET-TV 3.4 Sähkötoiminen ilmalämmitin 12 ECET-EV Tehovaihtoehto Vesitoiminen ilmajäähdytin 13 ECET-VK ECET-DX 3.6 Puhallinyksikkö Pelti (ECET-UM, ECET-TR) Äänenvaimennin (ECET-LD) StarCooler-jäähdytyslaite 19 Tehovaihtoehto Vianetsintä 4.1 Jäähdytyslaitteen vianetsintäkaavio Vuotojen etsintä jäähdytyslaitteesta 22 5 Koodiavaimet 23 StarCooler-jäähdytyslaitteen liitteet 1 Paine- ja tiiviyskoestus 2 Turvalaitteet 3 Käyttöönottopöytäkirja

4 Sivu 2 Käyttö- ja hoito-ohjeet 1 Tämän laitteen jatkuva hoitaminen on annettava ilmankäsittelylaitteen hoitamisen osaavan henkilön vastuulle. 1.1 Turvallisuus Lukittava turvakatkaisin Lukittava turvakatkaisin on asetettava ilmankäsittelylaitteen lähelle. VAROITUS! Turvakatkaisinta ei ole saa käyttää ilmankäsittelylaitteen käynnistämiseen tai pysäyttämiseen. Ilmankäsittelylaite on käynnistettävä ja pysäytettävä ohjauslaitteiden avulla. Turvakatkaisin on lukittava 0-asentoon huollon ajaksi. Tarkastusluukut VAROITUS! Ennen ilmankäsittelylaitteen huoltamista turvakytkin on lukittava 0-asentoon. Odota sen jälkeen vähintään 3 minuuttia ennen tarkistusluukkujen avaamista. Kaikkien liikkuvien osien edessä olevien luukkujen on oltava normaalisti lukittuina. Muutoin kosketussuojaus ei ole riittävä. Luukut avataan laitteen mukana toimitetulla avaimella kunnossapidon ajaksi. Sähköliitäntä VAROITUS! Vain valtuutettu sähköasentaja tai IV Produktin huoltohenkilöstö saa kytkeä sähköliitännät ja tehdä muut sähköasennustyöt. VAROITUS! Pyörivä puhallinpyörä. Ilmankäsittelylaitteeseen ei saa kytkeä virtaa ennen kuin kaikki kanavat on yhdistetty.

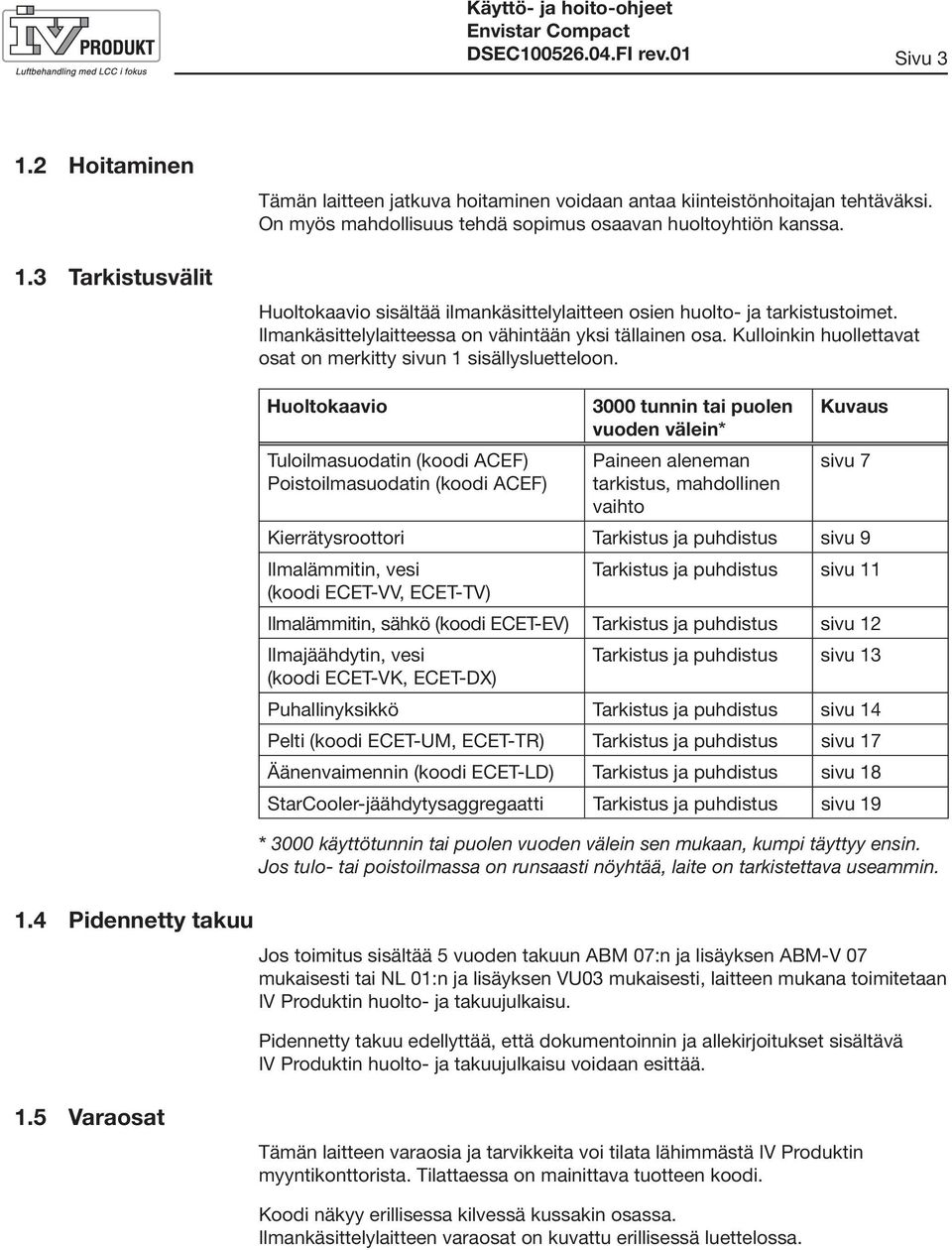

5 Käyttö- ja hoito-ohjeet Sivu Hoitaminen 1.3 Tarkistusvälit Tämän laitteen jatkuva hoitaminen voidaan antaa kiinteistönhoitajan tehtäväksi. On myös mahdollisuus tehdä sopimus osaavan huoltoyhtiön kanssa. Huoltokaavio sisältää ilmankäsittelylaitteen osien huolto- ja tarkistustoimet. Ilmankäsittelylaitteessa on vähintään yksi tällainen osa. Kulloinkin huollettavat osat on merkitty sivun 1 sisällysluetteloon. 1.4 Pidennetty takuu Huoltokaavio Tuloilmasuodatin (koodi ACEF) Poistoilmasuodatin (koodi ACEF) 3000 tunnin tai puolen vuoden välein* Paineen aleneman tarkistus, mahdollinen vaihto Kuvaus sivu 7 Kierrätysroottori Tarkistus ja puhdistus sivu 9 Ilmalämmitin, vesi Tarkistus ja puhdistus sivu 11 (koodi ECET-VV, ECET-TV) Ilmalämmitin, sähkö (koodi ECET-EV) Tarkistus ja puhdistus sivu 12 Ilmajäähdytin, vesi Tarkistus ja puhdistus sivu 13 (koodi ECET-VK, ECET-DX) Puhallinyksikkö Tarkistus ja puhdistus sivu 14 Pelti (koodi ECET-UM, ECET-TR) Tarkistus ja puhdistus sivu 17 Äänenvaimennin (koodi ECET-LD) Tarkistus ja puhdistus sivu 18 StarCooler-jäähdytysaggregaatti Tarkistus ja puhdistus sivu 19 * 3000 käyttötunnin tai puolen vuoden välein sen mukaan, kumpi täyttyy ensin. Jos tulo- tai poistoilmassa on runsaasti nöyhtää, laite on tarkistettava useammin. Jos toimitus sisältää 5 vuoden takuun ABM 07:n ja lisäyksen ABM-V 07 mukaisesti tai NL 01:n ja lisäyksen VU03 mukaisesti, laitteen mukana toimitetaan IV Produktin huolto- ja takuujulkaisu. Pidennetty takuu edellyttää, että dokumentoinnin ja allekirjoitukset sisältävä IV Produktin huolto- ja takuujulkaisu voidaan esittää. 1.5 Varaosat Tämän laitteen varaosia ja tarvikkeita voi tilata lähimmästä IV Produktin myyntikonttorista. Tilattaessa on mainittava tuotteen koodi. Koodi näkyy erillisessa kilvessä kussakin osassa. Ilmankäsittelylaitteen varaosat on kuvattu erillisessä luettelossa.

6 Sivu 4 Käyttö- ja hoito-ohjeet 2 Käyttö 2.1 Ilmankäsittelylaitteen ja ohjauslaitteiden ottaminen käyttöön (kod ACER) on koestettu ja dokumentoitu tehtaalla. Sen käynnistäjältä ei vaadita erityistä hyväksyntää. Urakoitsijan on ennen käynnistämistä tehtävä seuraavat tarkistukset. 1. Voimansyöttö lukittavan turvakatkaisimen kautta. 2. Lämmitys- tai jäähdytysyksikön yhdistäminen. 3. Kaikki kanavaliitokset. VAROITUS! Pyörivä puhallinpyörä. Ilmankäsittelylaitteeseen ei saa kytkeä virtaa ennen kuin kaikki kanavat on yhdistetty. 2.2 Jäähdytyslaitteen käynnistysohjeet Roottorilla varustettu ja StarCooler-jäähdytyslaite (koodi ACEC) on koestettu ja dokumentoitu tehtaalla. Jos ilmankäsittelylaitteessa on yli 3 kg kylmäainetta (StarCooler-koko 16), sen käynnistäjällä tulee olla kylmäainehyväksyntä. Urakoitsijan on ennen käynnistämistä tehtävä seuraavat tarkistukset. 1. Voimansyöttö lukittavan turvakatkaisimen kautta. 2. Kondenssiveden poiston viemäriliitäntä. 3. Tulo- ja poistoilmavirtaaman säätö.

7 Käyttö- ja hoito-ohjeet Sivu Kytkentäohjeet ja sulakkeet Aggregaatti ja ohjaus Suojakatkaisin Kuhunkin tehonsyöttöön on asennettava ja yhdistettävä turvakatkaisin. Sähkökytkentäkaavio Ohjauslaitteella varustetun aggregaatin laitekohtainen sähkökytkentäkaavio on toimitettu aggregaatin mukana. Aggregaatin toimintoja suojaava sulake Aggregaatin toiminnoille syötetään virtaa erikseen. Seuraavia sulakkeita suositellaan. Jäähdytysaggregaatti Sähköpatteri Koko Ilmanvaihto Tehovaihtoehto 1 Tehovaihtoehto 2 Tehovaihtoehto 3 Tehovaihtoehto 1 Tehovaihtoehto 2 Tehovaihtoehto V + N V 16 A V 10 A V 10 A V 16 A 10 16AT 16AT V 10 A V 16 A V 25 A 16 16AT 16AT 20AT V 16 A V 25 A V 40 A Osat ohjauslaitteita lukuun ottamatta Seuraavat kytkentäohjeet on tarkoitettu aggregaateille, jotka toimitetaan ilman ohjauslaitteita. Puhallin, koko 04 Puhallinkoot 06 ja 10 KELTAINEN/ VIHREÄ MUSTA SININEN PE L N SYÖTTÖ 1 230V~50Hz PE L N SYÖTTÖ 1 230V~ 50Hz VALKOINEN 1 TK/NC VALKOINEN 2 TK/COM SININEN KELTAINEN PUNAINEN GND 0-10V +10V VALKOINEN RUSKEA KELTAINEN VIHREÄ + HÄLYTYS (AVAUTUU HÄLYTYKSEN TULLESSA) OHJAUS 0-10V= NO COM NC GND Ain1 U 0-10V VALKOINEN RUSKEA KELTAINEN VIHREÄ + HÄLYTYS (SULKEE VÄLILLÄ COM-NO HÄLYTYKSEN SATTUESSA) OHJAUS 0-10V= Sulakesuositus Koko Sulakesuositus 06 10

8 Sivu 6 Käyttö- ja hoito-ohjeet Puhallin, koko 16 PE L1 L2 L3 NO COM NC GND Ain1 U 0-10V VALKOINEN RUSKEA KELTAINEN VIHREÄ + SYÖTTÖ 3 400V~ 50Hz HÄLYTYS (SULKEE VÄLILLÄ COM-NO HÄLYTYKSEN SATTUESSA) OHJAUS 0-10V= StarCooler-jäähdytysaggregaatti (koodi ACEC) N PE Lisätietoja jäljempänä erilisen virransyötön taulukossa ALOITUS/LOPETUS (230 V) HÄLYTYS (PÄÄTTYY HÄLYTYKSEEN) Sulakesuositus Tehovaihtoehto / sulakesuositus Koko Kierrätysroottori L N PE VALKOINEN + RUSKEA VIHREÄ KELTAINEN Sulakesuositus SYÖTTÖ 1 230V~ 50Hz OHJAUS 0-10V= JÄÄHDYTYKSEN TALTEENOTTO (SULJETTU KONTAKTI: TÄYSI KIERROSLUKU) HÄLYTYS (SULKEE HÄLYTYKSEN TULLESSA) AT 16AT 16AT 16AT 20AT Ilmalämmitin, sähkö (koodi ECET-EV) L1 L1 L2 L2 L3 PE L N PE Y G0 + Lisätietoja jäljempänä erilisen virransyötön taulukossa TOIMINTO 230 V~ OHJAUS 0-10 V= NC NO HÄLYTYS (SULKEE VÄLIN 3-4 HÄLYTYKSEN ILMAANTUESSA) Tehovaihtoehto / sulakesuositus Koko V 16 A V 10 A V 10 A V 16 A V 10 A V 16 A V 25 A V 16 A V 25 A V 40 A

9 Käyttö- ja hoito-ohjeet Sivu 7 3 Hoito-ohjeet 3.1 Suodatin (koodi ACEF), kertakäyttöinen Suodatin Suodatin Ilmankäsittelylaitteiston suodattimet estävät pölyä ja nöyhtää pääsemästä rakennukseen. Lisäksi ne suojaavat lämmittimien ja talteenottolaitteiden kaltaisia laitteiston herkkiä osia likaantumiselta. Erilaisten suodatintyyppien teho voi vaihdella huomattavasti. Lisäksi nöyhdän talteenottokyky vaihtelee. Siksi on tärkeää vaihtaa vanhan suodattimen tilalle laadultaan ja kapasiteetiltaan samanlainen. Suodatuskyky ilmaistaan tunnuksilla F5 F9 (hienosuodatin). Mitä suurempi luku, sitä suurempi talteenottoaste. Suodattimet on tarkoitettu kertakäyttöisiksi. Jos suodattimet tukkeutuvat, ilmankäsittelylaitteen kapasiteetti heikkenee. Siksi suodattimet on vaihdettava, jos niiden aiheuttama paineen alenema ylittää ilmoitetun lopullisen paineen aleneman. On tärkeää pysäyttää ilmankäsittelylaite suodatinta vaihdettaessa, jotta irtoava pöly ei pääse ilmankäsittelylaitteeseen. Siksi myös suodattimen osat on puhdistettava vaihdon yhteydessä. Tarkistus Tarkista suodattimien aiheuttama paineen alenema. Se mitataan ilmaisimiin yhdistetyn painemittarin avulla. Tunnistimet sijaitsevat suodattimien molemmilla puolilla Suodatin on vaihdettava, kun paine alenee ilmoitetun määrän.

10 Sivu 8 Käyttö- ja hoito-ohjeet Suodattimen tiedot Koko Suodatintyyppi Suodattimien määrä Mitat (mm) Runko Pituus Suodatinluokka Suodatuspinta-ala yhteensä (m²) Painealenemasuositus (Pa) 04 Pussisuodatin F5 F F5 F7 1,7 2, Pussisuodatin F5 F F5 F7 2,5 3, Pussisuodatin F5 F F5 F7 4,0 4, Pussisuodatin F5 F F5 F7 2 3,3 2 4, Suodattimen vaihto VAROITUS! Ennen työn aloittamista 1. Pysäytä ilmankäsittelylaite. 2. Käännä turvakatkaisin asentoon 0 ja lukitse se. Suodattimen vaihtaminen 1. Irrota epäkeskokiskot. 2. Irrota vanha suodatin vetämällä sitä itseäsi kohden. 3. Puhdista suodatinkaappi. 3. Aseta uusi suodatin paikalleen, paina epäkeskokiskoja sisäänpäin ja sulje tarkastusluukku. 5. Jos suodatinvahti on asennettu kiinteästi, kiinnitä tunnistimet suodattimen molemmille puolille. 6. Käynnistä ilmankäsittelylaite.

11 Käyttö- ja hoito-ohjeet Sivu Kierrätysroottori Kierrätysroottori Kierrätyslaite ottaa lämpöä talteen poistoilmasta ja siirtää sen tuloilmaan. Näin vähennetään tehontarvetta ja energiankulutusta. Jos kierrätyslaite ei toimi oikein, talteenotto heikentyy ja energiankulutus lisääntyy. Tällöin tuloilman lämpötila jää alhaiseksi ulkolämpötilan ollessa matala. Yksi syy kierrätyksen heikkenemiseen voi olla roottorin pyöriminen liian hitaasti käyttöhihnan luistamisen vuoksi. Tehokas talteenotto edellyttää vähintään 8 kierroksen minuuttinopeutta. Roottorin kanavat eivät yleensä tukkeudu nöyhtästä, sillä roottori puhdistaa tavallisesti itse itsensä. Jos nöyhtä on tahmeaa, voi kuitenkin aiheutua tukos. Tuloilman virtauksen väheneminen esimerkiksi poistoilmasuodattimen likaantumisen vuoksi estää talteenottoa.

12 Sivu 10 Käyttö- ja hoito-ohjeet Tarkistus VAROITUS! Ennen työn aloittamista. 1. Pysäytä ilmankäsittelylaite. 2. Käännä turvakatkaisin asentoon 0 ja lukitse se. Vältä koskemasta roottorin sisääntulo- ja ulosmenopintoihin käsin tai työkalun avulla. 1. Tarkista, että roottori pyörii helposti. Jos se pyörii huonosti, tiivistysharjaa voidaan säätää. 2. Tarkista, että roottorin tiivistysharja tiivistää sen sivulevyihin nähden ja että harja ei ole kulunut. Tiivistysharja kuluu käytössä, joten se on säädettävä tai vaihdettava tarvittaessa. 3. Tarkista, että käyttöhihna on kireällä ja että se ei luista. Jos hihna luistaa, sitä on lyhennettävä. Roottorin kierrosluvun tulee olla vähintään 8 kierrosta minuutissa, jotta talteenotto toimii mahdollisimman tehokkaasti. 4. Tarkista, että käyttöhihna on ehjä ja puhdas. 5. Tarkista, ettei roottorin ilmantulopinnoissa ole pölyä eikä likaa. 6. Tarkista paineen tasapaino. Lisätietoja on seuraavassa kuvassa. ECET-TR P4 P3 P1 P2 Painetasapainon tarkistaminen Puhtaaksipuhallusosan toiminta edellyttää, että alipaine P3 on suurempi kuin P2. Jos näin ei ole, painetasapaino voidaan säätää oikeaksi poistoilmapuolen ECET- TR-säätöpellin avulla. Puhdistaminen Voiteleminen Poista pöly imuroimalla varovaisesti pehmeällä harjalla. Jos roottori on likaantunut pahasti ja rasvainen, siihen voidaan suihkuttaa veden ja alumiinia syövyttämättömän astianpesuaineen seosta. Puhtaaksipuhaltamisessa voidaan käyttää matalaa painetta (enintään 6 baaria). Suulaketta ei saa viedä 5 10 mm lähemmäksi roottoria. Laakerit ja käyttömoottori on kestovoideltu. Niitä ei tarvitse voidella.

13 Käyttö- ja hoito-ohjeet Sivu Ilmalämmitin, vesi (ECET-VV) ja Thermoguard (ECET-TV) Ilmalämmitin, vesi (koodi ECET-VV) ja ilmalämmitin, vesi Thermoguard (ECET-TV) Tarkistus Lämmityspatteri koostuu kupariputkista ja puristetuista alumiinilamelleista. Patterin kapasiteetti heikkenee, jos sen pinnalle kertyy nöyhtää. Tällöin lämmön siirtyminen estyy ja ilmapuolen paineen alenema lisääntyy. Vaikka laitteistossa on hyvät suodattimet, lämmityspatterin lamellien etuosaan (tulopuolelle) kertyy ajan myötä nöyhtää. Lämpöpatteri on ilmattava perusteellisesti, jotta se toimii mahdollisimman tehokkaasti. Putket ilmataan putkiliitosten ilmaamisruuvien ja/tai ilmaamiskellon avulla. 1. Tarkista, ettei lämpöpatterin lamelleissa ole mekaanisia vaurioita. 2. Tarkista, että lämpöpatteri ei vuoda. Puhdistaminen Ilmaaminen Jos lämpöpatterien lamellit ovat likaisia, puhdista ne imuroimalla tulopuolelta. Voit myös puhaltaa ne varovaisesti puhtaiksi ulosmenopuolelta. Jos lika on pinttynyttä, suihkuta veden ja alumiinia syövyttämättömän astianpesuaineen seosta. Ilmaa lämpöpatteri ja putket tarvittaessa. Ilmaamisruuvit ovat patterissa tai liitosputkissa. Toiminto Tarkista, että lämpö kiertää. Tämän voidaan tehdä nostamalla lämpötila-asetusta (pitoarvoa) tilapäisesti. Thermoguardin (koodi ECET-TV) hoitaminen 1. Varoventtiilin toiminta on tarkastettava säännöllisesti (vähintään kerran vuodessa). Jos venttiili vuotaa, syynä on yleensä lian kertyminen putkistosta venttiilin istukkaan. Venttiilin istukan puhdistamiseksi riittää tavallisesti venttiilin säätöpyörän kääntäminen varovaisesti. Jos vuoto jatkuu, varoventtiili on vaihdettava saman tyyppiseen ja saman avautumispaineen omaavaan venttiiliin. 2. Mahdollisia tulon ja paluun sulkuventtiileitä ei saa sulkea, jos on olemassa jäätymisen vaara. 3. Jos Thermoguard-lämmityspatteri on jäätynyt, se on sulatettava kokonaan ennen sen ottamista käyttöön. Jos ennen lämmityspatteria on asennettu lämmön talteenottolaite, usein talteenotto riittää sulattamaan lämmityspatterin. Jos tämä ei riitä, lämmityspatteri on sulatettava ulkoisen lämmönlähteen avulla. Tärkeää! Thermoguard-lämmityspatterin toiminnan varmistamiseksi se on sulatettava kokonaan ennen sen ottamista käyttöön. Tarkista käynnistettäessä, että neste kiertää kaikkialla lämmityspatterissa.

14 Sivu 12 Käyttö- ja hoito-ohjeet 3.4 Ilmalämmitin, sähkö (koodi ECET-EV) Ilmalämmitin, sähkö (koodi ECET-EV) Lämmityspatterissa on paljaita sähkövastuksia. Jos ne likaantuvat voimakkaasti, ne voivat kuumentua liikaa. Tällöin vastusten käyttöikä lyhenee. Lisäksi voi tuntua palaneen pölyn hajua ja aiheutua tulipalon vaara. Ylikuumentuneiden sähkövastusten muoto voi muuttua, ne voivat irrota kiinnikkeistään ja ilma voi lämmetä epätasaisesti. Tarkistus Puhdistaminen Toiminto Tarkista, että sähkövastukset ovat paikoillaan ja että niiden muoto ei ole muuttunut. Poista mahdollinen lika imuroimalla tai pyyhkimällä. 1. Jäljittele tehontarpeen vähenemistä laskemalla lämpötila-asetusta (pitoarvoa) tilapäisesti, jotta kaikki kontaktorit kytkeytyvät. 2. Lisää tämän jälkeen pitoarvon asetusta voimakkaasti ja tarkista, että sähkö kytkeytyy. 3. Palauta lämpötila-asetus normaaliksi. 4. Pysäytä ilmankäsittelylaite (HUOMIO! Älä katkaise virtaa turvakytkimen avulla). Virransyötön kaikkiin sähkövastuksiin tulee katketa (kontaktorit kytkeytyvät). Ilmankäsittelylaite voidaan pysäyttää noin 2 5 minuutin ajaksi, jotta ilmanlämmittimeen varastoitunut energia haihtuu. Sähköpatteri on varustettu kaksinkertaisella lämpötilanrajoittimella. Automaattinen sammutus on säädettävä lämpötilaan 70 C. Käsin nollattava ylikuumenemissuoja katkaisee noin 120 asteessa. Se sijaitsee kannessa lämpöpatterin puolella. Ylikuumenemisen syy on selvitettävä ja korjattava ennen nollaamista. Huomaa, että ilmavirtauksen väheneminen lisää ylikuumenemisvaaraa. Ilman virtausnopeus ei saa alittaa 1,5 m/s.

15 Käyttö- ja hoito-ohjeet Sivu Ilmajäähdytin, vesi (koodi ECET-VK), suoralaajeneva ilmajäähdytin (koodi ECET-DX) Ilmajäähdytin, vesi (koodi ECET-VK) ja suoralaajeneva ilmajäähdytin (koodi ECET-DX) Jäähdytyspatteri koostuu kupariputkista ja puristetuista alumiinilamelleista. Patterin kapasiteetti heikkenee, jos sen pinnalle kertyy nöyhtää. Tällöin lämmön siirtyminen estyy ja ilmapuolen paineen alenema lisääntyy. Vaikka laitteistossa on hyvät suodattimet, lämmityspatterin lamellien etuosaan (tulopuolelle) kertyy ajan myötä nöyhtää. Jäähdytyspatterin alla on viemäröinnillä varustettu allas kondensoituvaa vettä varten. Tarkistus Tarkista 1. ettei patterin lamelleissa ole mekaanisia vaurioita 2. että patteri ei vuoda 3. että kylmyys jakautuu patterin pinnalle tasaisesti käytön aikana 4. alapuolinen viemäröinnillä ja vesilukolla varustettu allas (puhdista tarvittaessa) 5. että vesilukko ilman takaiskuventtiiliä on täynnä vettä. Puhdistaminen Jos patterien lamellit ovat likaisia, ne on puhdistettava imuroimalla sisäänmenopuolelta. Voit myös puhaltaa ne varovaisesti puhtaiksi ulosmenopuolelta. Jos lika on pinttynyttä, käytä lämpimän veden ja alumiinia syövyttämättömän astianpesuaineen seosta. Ilmaaminen (HUOMIO! vain ECET-VK) Ilmaa patteri ja putket tarvittaessa. Ilmaamisruuvit ovat patterissa tai liitosputkissa. Toiminto Tarkista, että vesi kiertää. Tämä voidaan tehdä laskemalla lämpötila-asetusta (pitoarvoa) tilapäisesti.

16 Käyttö- ja hoito-ohjeet Sivu Puhallinyksikkö Puhaltimet kuljettavat ilmaa järjestelmän läpi, eli niiden on voitettava ilman vastus kanavissa ja ilmankäsittelylaitteessa. Puhaltimien kierrosluku on säädetty siten, että ilma virtaa oikein. Jos virtaus jää liian vähäiseksi, ilmankäsittelylaite ei toimi oikein. Jos tuloilmavirtaus on liian vähäinen, järjestelmä on epätasapainossa, jolloin sisäilman laatu voi heiketä. Jos tuloilmavirtaus on liian vähäinen, ilmanvaihtoteho heikkenee. Lisäksi epätasapaino voi saada kosteuden työntymään rakenteisiin. Liian vähäinen ilmavirtaus voi aiheutua nöyhdän kertymisestä puhallinpyörään. VAROITUS! Ennen työn aloittamista 1. Pysäytä ilmankäsittelylaite. 2. Käännä turvakatkaisin asentoon 0 ja lukitse se. 3. Odota vähintään 3 minuuttia ennen puhallinosan avaamista Puhallinyksikön koot 04 ja Säätöyksiköllä varustettu EC-moottori 2. Puhallinpyörä 3. Tärinänvaimennin Puhallinyksikön koko 10 ja 16 3

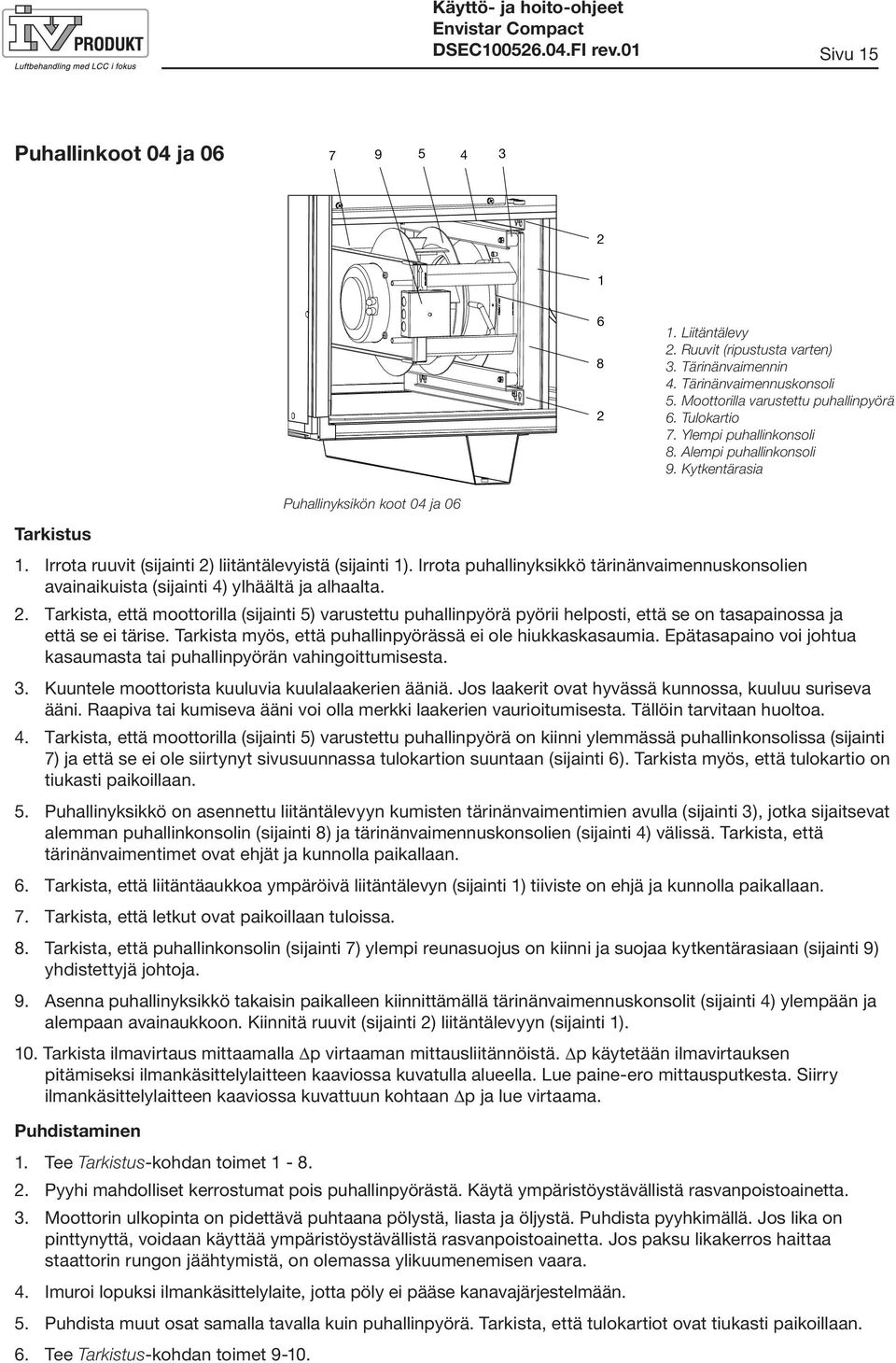

17 Käyttö- ja hoito-ohjeet Sivu 15 Puhallinkoot 04 ja Liitäntälevy 2. Ruuvit (ripustusta varten) 3. Tärinänvaimennin 4. Tärinänvaimennuskonsoli 5. Moottorilla varustettu puhallinpyörä 6. Tulokartio 7. Ylempi puhallinkonsoli 8. Alempi puhallinkonsoli 9. Kytkentärasia Tarkistus 1. Irrota ruuvit (sijainti 2) liitäntälevyistä (sijainti 1). Irrota puhallinyksikkö tärinänvaimennuskonsolien avainaikuista (sijainti 4) ylhäältä ja alhaalta. 2. Tarkista, että moottorilla (sijainti 5) varustettu puhallinpyörä pyörii helposti, että se on tasapainossa ja että se ei tärise. Tarkista myös, että puhallinpyörässä ei ole hiukkaskasaumia. Epätasapaino voi johtua kasaumasta tai puhallinpyörän vahingoittumisesta. 3. Kuuntele moottorista kuuluvia kuulalaakerien ääniä. Jos laakerit ovat hyvässä kunnossa, kuuluu suriseva ääni. Raapiva tai kumiseva ääni voi olla merkki laakerien vaurioitumisesta. Tällöin tarvitaan huoltoa. 4. Tarkista, että moottorilla (sijainti 5) varustettu puhallinpyörä on kiinni ylemmässä puhallinkonsolissa (sijainti 7) ja että se ei ole siirtynyt sivusuunnassa tulokartion suuntaan (sijainti 6). Tarkista myös, että tulokartio on tiukasti paikoillaan. 5. Puhallinyksikkö on asennettu liitäntälevyyn kumisten tärinänvaimentimien avulla (sijainti 3), jotka sijaitsevat alemman puhallinkonsolin (sijainti 8) ja tärinänvaimennuskonsolien (sijainti 4) välissä. Tarkista, että tärinänvaimentimet ovat ehjät ja kunnolla paikallaan. 6. Tarkista, että liitäntäaukkoa ympäröivä liitäntälevyn (sijainti 1) tiiviste on ehjä ja kunnolla paikallaan. 7. Tarkista, että letkut ovat paikoillaan tuloissa. 8. Tarkista, että puhallinkonsolin (sijainti 7) ylempi reunasuojus on kiinni ja suojaa kytkentärasiaan (sijainti 9) yhdistettyjä johtoja. 9. Asenna puhallinyksikkö takaisin paikalleen kiinnittämällä tärinänvaimennuskonsolit (sijainti 4) ylempään ja alempaan avainaukkoon. Kiinnitä ruuvit (sijainti 2) liitäntälevyyn (sijainti 1). 10. Tarkista ilmavirtaus mittaamalla Δp virtaaman mittausliitännöistä. Δp käytetään ilmavirtauksen pitämiseksi ilmankäsittelylaitteen kaaviossa kuvatulla alueella. Lue paine-ero mittausputkesta. Siirry ilmankäsittelylaitteen kaaviossa kuvattuun kohtaan Δp ja lue virtaama. Puhdistaminen 1. Tee Tarkistus-kohdan toimet Pyyhi mahdolliset kerrostumat pois puhallinpyörästä. Käytä ympäristöystävällistä rasvanpoistoainetta. 3. Moottorin ulkopinta on pidettävä puhtaana pölystä, liasta ja öljystä. Puhdista pyyhkimällä. Jos lika on pinttynyttä, voidaan käyttää ympäristöystävällistä rasvanpoistoainetta. Jos paksu likakerros haittaa staattorin rungon jäähtymistä, on olemassa ylikuumenemisen vaara. 4. Imuroi lopuksi ilmankäsittelylaite, jotta pöly ei pääse kanavajärjestelmään. 5. Puhdista muut osat samalla tavalla kuin puhallinpyörä. Tarkista, että tulokartiot ovat tiukasti paikoillaan. 6. Tee Tarkistus-kohdan toimet Puhallinyksikön koot 04 ja 06

18 Sivu 16 Käyttö- ja hoito-ohjeet Puhallinkoot 10 ja Puhallinyksikön koko 10 ja Tuuletinyksikön ruuvit 2. Sokat 3. Tärinänvaimennin 4. Moottori 5. Puhallinpyörä Tarkistus 1. Irrota ruuvit (1) ja sokat (2). Vedä puhallinyksiköt ulos. Puhallin ja moottori on asennettu kiskoille. 2. Tarkista, että puhallinpyörä pyörii helposti, on tasapainossa eikä tärise. Tarkista myös, että puhallinpyörässä ei ole hiukkaskasaumia. Epätasapaino voi johtua kasaumasta tai puhallinpyörän vahingoittumisesta. 3. Kuuntele moottorista kuuluvia kuulalaakerien ääniä. Jos laakerit ovat hyvässä kunnossa, kuuluu heikko suriseva ääni. Raapiva tai kumiseva ääni voi olla merkki laakerien vaurioitumisesta. Tällöin tarvitaan huoltoa. 4. Puhallinpyörät ja moottori on asennettu kumivaimentimella varustettuun telineeseen. Tarkista, että vaimentimet ovat ehjät ja kunnolla paikallaan. 5. Tarkista kiinnityspultit, ripustukset ja telineet. 6. Tarkista, että liitäntäaukkoa ympäröivä liitäntälevyn tiiviste on ehjä ja kunnolla paikallaan. 7. Tarkista, että letkut ovat paikoillaan tuloissa. 8. Kiinnitä puhallinyksiköt takaisin paikoilleen. 9. Tarkista ilmavirtaukset mittaamalla Δp virtaaman mittausliitännöistä. Δp käytetään ilmavirtauksen pitämiseksi ilmankäsittelylaitteen kaaviossa kuvatulla alueella. Lue paine-ero Δp mittausputkesta. Siirry ilmankäsittelylaitteen kaaviossa kuvattuun kohtaan Δp ja lue virtaama ilmankäsittelylaitteen oikean koon kohdalta. Puhdistaminen 1. Tee Tarkistus-kohdan toimet Pyyhi mahdolliset kerrostumat pois puhallinpyörästä. Käytä ympäristöystävällistä rasvanpoistoainetta. 3. Moottorin ulkopinta on pidettävä puhtaana pölystä, liasta ja öljystä. Puhdista pyyhkimällä. Jos lika on pinttynyttä, voidaan käyttää ympäristöystävällistä rasvanpoistoainetta. Jos paksu likakerros haittaa staattorin rungon jäähtymistä, on olemassa ylikuumenemisen vaara. 4. Imuroi lopuksi ilmankäsittelylaite, jotta pöly ei pääse kanavajärjestelmään. 5. Puhdista muut osat samalla tavalla kuin puhallinpyörät. Tarkista, että tulokartiot ovat tiukasti paikoillaan. 6. Tee Tarkistus-kohdan toimet 8-9.

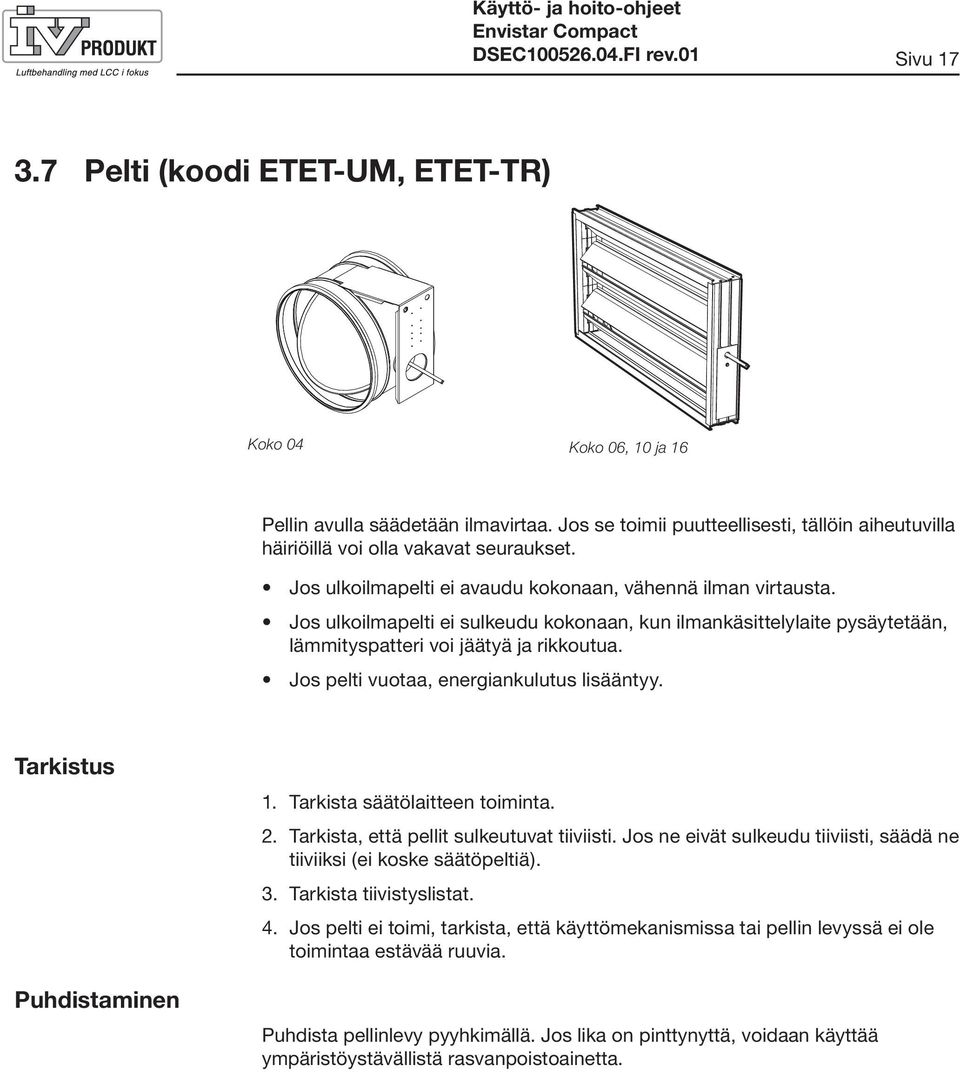

19 Käyttö- ja hoito-ohjeet Sivu Pelti (koodi ETET-UM, ETET-TR) Koko 04 Koko 06, 10 ja Pellin avulla säädetään ilmavirtaa. Jos se toimii puutteellisesti, tällöin aiheutuvilla häiriöillä voi olla vakavat ø315seuraukset. Jos ulkoilmapelti ei avaudu kokonaan, vähennä ilman virtausta. Jos ulkoilmapelti ei sulkeudu kokonaan, kun ilmankäsittelylaite pysäytetään, lämmityspatteri voi jäätyä ja rikkoutua. Jos pelti vuotaa, energiankulutus lisääntyy. Tarkistus Puhdistaminen 1. Tarkista säätölaitteen toiminta. 2. Tarkista, että pellit sulkeutuvat tiiviisti. Jos ne eivät sulkeudu tiiviisti, säädä ne tiiviiksi (ei koske säätöpeltiä). 3. Tarkista tiivistyslistat. 4. Jos pelti ei toimi, tarkista, että käyttömekanismissa tai pellin levyssä ei ole toimintaa estävää ruuvia. Puhdista pellinlevy pyyhkimällä. Jos lika on pinttynyttä, voidaan käyttää ympäristöystävällistä rasvanpoistoainetta.

20 Sivu 18 Käyttö- ja hoito-ohjeet 3.8 Äänenvaimennin (koodi ETET-LD) Koko 04 Koko 06, 10 ja 16 Äänenvaimennin tekee järjestelmästä hiljaisemman. Tarkistus Puhdistaminen Tarkista, että äänenvaimennuselementti on ehjä ja puhdas. Puhdista tarvittaessa. Imuroi ja/tai pyyhi kaikki pinnat kostealla. Jos lika on pinttynyttä, voidaan käyttää pyöriviä nylonharjoja.

21 Käyttö- ja hoito-ohjeet Sivu StarCooler-jäähdytysaggregaatti StarCooler Kaikki jäähdytys- ja lämmityspumppulaitteet toimivat saman periaatteen mukaisesti. Ne siirtävät esimerkiksi ilman, veden tai kaasun sisältämää lämpöä jäähdytettävästä paikasta paikkaan, jossa lämpö voidaan haihduttaa. Laitteenne on suunniteltu ja asennettu täyttämään tietyt vaatimukset. Turvallisuusvaatimusten täyttämiseksi kokonaiskustannusten jäädessä mahdollisimman edullisiksi on valittu tietyt osat ja komponentit. Laitteen rakenne täyttää tietyt perusvaatimukset, jotta se toimii oikein. Näihin vaatimuksiin ei voi tehdä muutoksia varmistamatta, että laite on yhteensopiva muutosten kanssa. Jäähdytyspiirin toiminta Kompressori 2 Lauhdutin 2 3 Suurpainevahti 4 Mittausliitäntä, korkea paine 5 Kuivaussuodatin Tasolasi (koko 16) 7 Termostaattinen laajentumisventtiili 8 Sekoitusventtiili Kapasiteetin säädin 10 Höyrystin 7 11 Mittausliitäntä, matala paine 8 12 Pienpainevahti 13 Poistoilmapuhallin Tuloilmapuhallin 14 Kylmäaineen R134a täyttömäärä (kg) Jäähdytyspiiri ACEC 04 ACEC 06 ACEC 10 ACEC 16 1,5 2,5 3,0 6,0 Kylmäainepiirissä kiertävä kylmäaine ottaa lauhduttimen avulla lämpöä talteen jäähdytettävästä kohteesta. Kylmäaine höyrystyy eli muuttuu nesteestä kaasuksi

22 Sivu 20 Käyttö- ja hoito-ohjeet paineen laskiessa. Kylmä jäähdytettävästä paikasta lämpöä talteen ottanut kaasu imetään takaisin kompressoriin, jossa sen paine nousee ja se lämpiää. Kaikissa täysin hermeettisissä kompressoreissa kompressorin sähkömoottoria voidellaan kaasun avulla. Kylmäaine sisältää nyt lämpöä jäähdytettävästä kohteesta ja kompressorin moottorista. Lisäksi kylmäaineen puristaminen kokoon lämmittää sitä. Kompressorista kylmäaine puristetaan kuumana kaasuna kondensointiosaan, jossa se luovuttaa lämpöä. Kylmäaine tiivistyy jäähtyessään kaasusta nesteeksi. Tätä toistetaan täysin suljetussa järjestelmässä, kunnes kylmä- tai lämpöaineen lämpötila vastaa säädettyä lämpötilaa. Ohjaustoiminto Säätäminen Toiminto Kompressorisuojaus Jäähdytyslaidetta säädetään tulo- ja poistoilmapuhaltimen avulla. Jos jokin puhallin pysähtyy, jäähdytyslaite pysäytetään. Jäähdytystoiminto Kun potentiaaliton liitäntä suljetaan säätökeskuksessa, jäähdytyskompressori käynnistyy. Säätäminen Ilmastointilaite säätää kompressoria. Kun ilmastointilaite käynnistyy, potentiaaliton liitin katkaisee jäähdytyksen ja kompressori pysähtyy. Liian suuri virrankulutus tai suojauspiirihälytys laukaisee moottorin suojauksen. Tällöin kompressori pysähtyy, summahälytysliitos sulkeutuu ja säätökeskus antaa hälytyksen. Tällöin vika on korjattava ja moottorin suojaus nollattava. HUOMIO! Kaikissa korkeapainepressostaateissa on nollauspainike. Sähköliitäntä Suojapiiri laukeaa kahdesta erilaisesta viasta. Korkea paine järjestelmässä, HP Matala paine järjestelmässä, LP Jos suojapiirihälytys toistuu, on otettava yhteys valtuutettuun kylmälaitehuoltoon. Sähkörasian sisältö: Moottorinsuojakatkaisin Kontaktori Käynnistysvarusteet Sähkörasia on asennettu jäähdytyslaitteeseen. Se on kytketty ja koestettu tehtaalla. Kytkentäkaavio on luvussa 2 Käyttö, kytkentäohjeet ja sulakkeet -luvussa.

23 Käyttö- ja hoito-ohjeet Sivu 21 Kylmäainemääräysten yhteenveto Alle 3 kiloa kylmäainetta sisältävä jäähdytyslaiteyksikkö Tällaisten laitteiden kunnossapito ja hoito edellyttävät harkintaa ja vastuullisuutta. Siksi esimerkiksi kylmäainetta ei saa lisätä ennen vuodon tukkimista. Lisäksi jäähdytyslaitteesta tyhjennettävä kylmäaine on joko kierrätettävä tai toimitettava tuhottavaksi. Huolto ja kunnossapito eivät edellytä viranomaisten antamaa valtuutusta. Laitetta on tietysti hoidettava huolellisesti. Vain valtuuttu henkilö saa huoltaa ja korjata kylmäainepiirin. Tällaisista jäähdytyslaitteista ei tarvitse tehdä viranomaisilmoitusta. Kun jäähdytyslaiteyksikössä on enintään 3 kg kylmäainetta, on varmistettava laskennallisesti, että laitteistossa ei ole kylmäainetta. Laitteistossa voi olla kuinka monta edellä mainitun kaltaista jäähdytyslaiteyksikköä tahansa, eikä kylmäaineen määrän katsota kasvavan. Yli 3 kiloa kylmäainetta sisältävä jäähdytyslaiteyksikkö Kunnossapito-ohjeet ja -toimet Edellä mainitun lisäksi tällaisissa laitteistoissa käytettävät jäähdytyslaitteet ja osat on tarkistettava vuotojen varalta vuosittain. Lisäksi on pidettävä päiväkirjaa. Nämä työt edellyttävät valtuuttamista. Tarkastusraportti on toimitettava kunnan asianomaiselle viranomaiselle. Laitteiston omistaja vastaa tästä. Yleistä Nämä ohjeet ovat yleisiä ohjeita. Ne on laadittu siten, että jäähdytyslaite voidaan tarkistaa säännöllisesti, ja että niistä käy ilmi, mitkä perustason tarkistukset voidaan tehdä ennen pätevän huollon kutsumista paikalle, jos sattuu toimintahäiriö. Jos laitteistolle on tehtävä vaativampia huoltotoimia, tarvittavat tiedot näkyvät oheisissa kytkentä- ja sähkökaavioissa sekä erityisohjeissa. Määräaikaistarkastus 1. Nimeä joku pätevä tai joitakin päteviä henkilöitä vastaamaan jäähdytyslaitteen määräaikaistarkastuksista. Varmista, että he tuntevat laitteen toiminnan ja osien sijainnit. 2. Jäähdytyslaitteen tarkoitus on toimia automaattisesti. Varmista, että jäähdytyslaitteen toimintaa tuntematon henkilö ei muuta arvoja. 3. Varmista, että konehuone tai muu käyttöpaikka pidetään puhtaana. 4. Tarkista, että kondensoitunut vesi virtaa pois vapaasti. 5. Onko mielessäsi jäähdytyslaitetta koskevia kysymyksiä? Ota yhteys sen toimittajaan. On parempi ja halvempaa soittaa kerran liian usein kuin kerran liian vähän.

24 Sivu 22 Käyttö- ja hoito-ohjeet 4 Vianetsintä 4.1 Vikojen etsiminen jäähdytyslaitteesta Oireet Mahdollinen syy Toimenpide Jäähdytettävän kohteen lämpötila Ei sähkönsyöttöä. Tarkista katkaisimet ja sulakkeet. on liian korkea. Ei virtausta höyrystimessä tai liian vähäinen virtaus. Termostaatti tai säädin on säädetty väärin tai viallinen. Tarkista, ettei mikään estä virtausta. Säädä asetusta tai vaihda laite. Kapasiteettisäätimen avautumispaine on säädetty liian suureksi. Ei virtausta höyrystimessä tai liian vähäinen virtaus. Paisuntaventtiilissä on vika. Vika matalapainepressostaatissa. Ei virtausta lauhduttimessa tai liian vähäinen virtaus. Vika korkeapainepressostaatissa. Paisuntaventtiili on säädetty väärin tai viallinen. Liian vähän kylmäainetta Käännä avautusmisruuvia vastapäivään 1/6 kierrosta kerrallaan. Lue lämpötilan muutos aina 5 minuutin kuluttua. Kompressori ei toimi. Katso Kompressori-kohtaa. Kompressori ei toimi. Ei sähkönsyöttöä. Tarkista katkaisimet ja sulakkeet. Kompressori on laukaissut suojapiirin. Tarkista ja nollaa tarvittaessa. Kompressorissa on vika. Etsi vika. Vaihda kompressori. Kompressori laukaisee matalapainepressostaatin. Liian vähän kylmäainetta Laitte vuotaa. Tuki vuoto ja lisää kylmäainetta. Kompressori laukaisee korkeapainepressostaatin. Höyrystin on jäätynyt runsaasti. Tarkista virtaus. Tarkista ja vaihda. Tarkista ja vaihda. Tarkista virtaus lauhduttimessa. Tarkista ja vaihda. Tarkista ja vaihda. Tarkista nestelasin avulla. Laite vuotaa. Tuki vuoto ja lisää kylmäainetta. 4.2 Vuotojen etsiminen jäähdytyslaitteesta Jäähdytyslaite voi vuotaa. Se huomataan jäähdytystehon heikkenemisenä. Jos vuoto on vakava, laite ei toimi ollenkaan. Öljyn kertyminen esimerkiksi putkiin tai eristykseen voi olla merkki kylmäainevuodosta. Jos epäillään kylmäainevuotoa JA LAITTEEN TEHO ON HEIKENTYNYT MERKITTÄVÄSTI, OTA YHTEYS VALTUUTETTUUN HUOLTOON. Muista, että kylmäainetta ei saa päästää ilmakehään, ja että vuotava kylmäaine voi aiheuttaa palovamman sitä kosketettaessa. Huollettaessa kylmäainepiiriä on käytettävä henkilösuojavarusteita. VAIN VALTUUTTU TARVITTAVAN LUVAN SAANUT YRITYS SAA HUOLTAA KYLMÄAINEPIIRIN.

25 Käyttö- ja hoito-ohjeet Sivu 23 5 Koodiavaimet Aggregaatti ja sen komponentit Aggregaatti (koodi ACER) ACER -a-b-c-d-00 b - Kotelo c - Roottori d - Vaihtoehto Varusteet: ACET-04 -a 00 = Vakioeristys E3 = Eristyksen paloluokitus EI 30 NO = Normaali HY = Hygroskooppinen NP = Normaali Plus HP = Hygroskoppinen Plus U1, U2, U3, U4, N1, N2, N3, N4 Manometrityyppinen virtaamamittari Tilattaessa valittu tarkistusluukun puoli. Sähköliitos (koodi ACEK) ACEK -a-b b - Jäähdytysaggregaatti 0 = Ilman 1 = Mukana Suodatin (koodi ACEF) ACEF -a-b b - Suodatinluokka Varusteet: ACET-06 -a-b F5, F7 b - Koko 04, 06, 10, 16 h - Tuloilma MIET-FB -a a - Tyyppi Ulkoilman sisäänotto ruostumattomassa pohjalevyssä (aggregaateille ilman ACECia) U = Ylös N = Alas Suodatinvahti 01 = Painemittarin U-putki 02 = Kytölä-painemittari 03 = Magnehelic-painemittari StarCooler-jäähdytysaggregaatti (koodi ACEC) ACEC a-b-c-d-e-f b - Kotelo c - Tehovaihtoehto 1, 2 (koko 04-10) 3 (koko 16) d - Jännite e - Tuloilma f - Tarkistusluukun puoli Varusteet: ACECT-01 -a-b 00 = Vakioeristys E3 = Eristyksen paloluokitus EI = V, 50 Hz U = Ylös N = Alas H = Oikea V = Vasen e - Tuloilma Ulkoilman oton ruostumaton pohjalevy U = Ylös N = Alas Kanavaasennusosat Pelti (koodi ECET-UM, -TR) ECET-UM -a ECET-TR -a Pelti ilman moottoria Käsin säädettävä pelti Ilmalämmitin, vesi (koodi ECET-VV, -TV) ECET-VV -a-b ECET-TV -a-b b - Tehovaihtoehto 1, 2 Vesitoiminen ilmalämmitin Vesitoiminen Thermoguard-ilmalämmitin Ilmalämmitin, sähkö (koodi ECET-EV) ECET-EV -a-b b - Tehovaihtoehto 1, 2 (koko 04-16) 3 (koko 10, 16) Suoralaajeneva ilmajäähdytin (koodi ECET-DX) ECET-DX -a-b-c-d b - Tehovaihtoehto 3 c - Vaiheiden määrä d - Tarkistusluukun puoli 1, 2 H = Oikea V = Vasen

26 Sivu 24 Käyttö- ja hoito-ohjeet Ilmajäähdytin, vesi (koodi ECET-VK) ECET-VK -a-b b - Tehovaihtoehto 3 Äänenvaimennin (koodi ECET-LD) ECET-LD -a Varusteet Asennus ulos (koodi ACET-05) Täydennyssarja aggregaatin asentamiseksi ulos. ACET-05 -a-b b - Kokoonpano 0 = Aggregeille ilman ACEC:ia 1 = Aggregeille, joissa ACEC Tarkistusluukun kahva (koodi ACET-07) ACET-07 -b-c-d-0 c - Kotelo d - Paneelin tyyppi 00 = Vakioeristys E3 = Eristyksen paloluokitus EI = Pieni tarkistusluukku 02 = Suuri tarkistusluukku 03 = Tarkistusluukku jäähdytysmoduulille ACEC Jalusta (koodi ECET-01) Asennetaan telineen palkkiin, sarjassa 4 kpl Kangasliitäntä (koodi ECET-02) Joustava kudos, p = mm Sisävalaistus (koodi EMMT-07) IP 44, suojaritilä. Lämpömittari (koodi EMMT-16) Viisarilämpömittari, sisään työnnettävä, C. Vesilukko (koodi MIET-CL 04) Muovia, sisäänrakennettu vastaventtiili Ohjauslaitteisto -a-b-c-d a - Aggregaatti b - Moottoriohjaus c - Talteenotto d - Ohjausjärjestelmä CST = Top CSC = Compact CSF = Flex sisätiloihin CSU = Flex ulos CSM = Flex V110 = Kierroslukuohjattu 1-vaiheinen, 10 A, 230 V V111 = Kierroslukuohjattu 1-vaiheinen, 10 A, 230 V V310 = Kierroslukuohjattu 3-vaiheinen, 10 A, 400 V V311 = Kierroslukuohjattu 3-vaiheinen, 10 A, 400 V V316 = Kierroslukuohjattu 3-vaiheinen, 16 A, 400 V V616 = Kierroslukuohjattu 2 x 3 -vaiheinen, 16 A, 400 V R = Pyörivä VVX P = Tasainen VVX CX = Siemens Climatix 600 UC = Ohjauslaitteet kytkentärimaan ilman prosessiyksikköä (DUC) MK = Ilman ohjauslaitteita mutta varustettuna kaapeleilla (puhaltimet ja roottori yhdistetty kytkentärimaan) US = Ilman ohjauslaitteita ja kaapeleita Lisätietoja on Envistar-tuoteluettelossa Ohjaustoimintojen tai varusteiden koodiavain -kohdassa. ECET-02 -a Tarkistuslasi (koodi EMMT-06) Pleksilasi, ei E3-koteloon (eristyksen paloluokitus EI 30)
