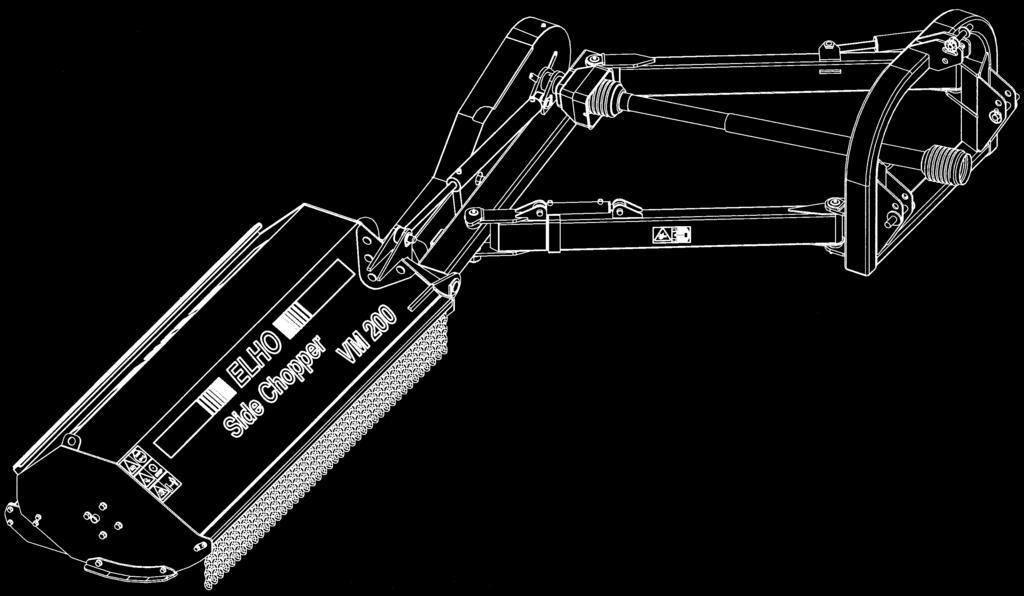

ELHO. Side Chopper VM 200 Serie Spare Parts/ Ersaztteile/ Reservdelar/ Varaosat GB/DE/SE/FI Oy ELHO ab BENNÄS Finland

Transkriptio

1 1 ELHO 2008 Spare Parts/ Ersaztteile/ Reservdelar/ Varaosat Side Chopper VM 200 Serie GB/DE/SE/FI Oy ELHO ab BENNÄS Finland

2 dwg 2

3 dwg Pos Name Nahme Benämning Nimike Kvalitet NO Pcs 1 Mounting pin Welle Stenskydds axel Pidike tanko Protection chain Schutz kette Skyddsketting Suojuusketju Frame with rotor Rahmen mit rotor Slåtterram med rotor Murskainrunko rottorilla VM Washer Scheibe Bricka Aluslaatta DIN 125A M12/13 ZN Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M12X35 ZN Nut Muttern Låsmutter Lukitusmutteri DIN M12 ZN Slides left Gleitschuh links Glidsko vänster Liukukenkä vasen VM Nut Muttern Låsmutter Lukitusmutteri DIN M16 ZN Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M16X40 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M16/17 ZN Gearbox protection Getriebe schutz Vinkelväxelskydd Suojakaari Winding guard Winkelschutz Lindningsskydd Kiertomissuoja Screw Schraube 6-k Skruv dg Kuusioruuvi DIN M12x60ZN Roller Walze Markrulle Tukirulla VM Slides right Gleitschuh rechts Glidsko höger Liukukenkä oikea VM Bearing Lager Flänslager Laippalaakeri UCFC Mounting rod Verbindung rohr Mellanstag Tukivarsi VM Protection Schutz Gummi matta Kumi matto Angluar profile Vinkel Liste List till gummimatta Asennuslista Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M10X30 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M10/10.5 ZN Nut Muttern Låsmutter Lukitusmutteri DIN M10 ZN

4 dwg 4

5 dwg Pos Name Nahme Benämning Nimike Kvalitet NO Pcs 1 Frame Rahmen Slåtterram Murskainrunko VM Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M12X40 ZN Washer Scheibe Låsbricka Lukituslaatta NORD-LOCK M 12 ZNC Flange Left Flansche Links Lagerhus vänster Laakeripesä V Bearing Lager Kullager Laakeri 6214 Z Seeger ring Sicherungring Låsring för hål Varmistinrengas DIN X1, Spline Keile Flatkil Laattakiila DIN 6885 A 10X8X Bush Buche Splines hylsa Uraholkki Rotor with L-nifes Rotor mit L-messer Rotor med L-slagor Rottori L-terineen VM x Grease nipple Smiernippel Smörjnippa Voitelunippa M6x Washer Scheibe Låsbricka Lukituslaatta NORD-LOCK M 16 ZNC Screw Schraube 6-k Skruv dg Kuusioruuvi DIN M16X50 ZN Flenge Right Flansche Rechts Lagerhus Höger Laakeripesä Oikea Spacer Scheibe Distans skiva Välilevy

6 dwg Pos Name Nahme Benämning Nimike Kvalitet NO Pcs 1 Rotor Rotor Rotor Roottori VM Nut Muttern Metall låsmutter Metalli lukkomutteri DIN 980 V M16 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M16/17 ZN Distance Zwischenhülse Distanshylsa Väliholkki Ø17/30x L-blade Messer L-bett L-terä 40x10 L= Screw Schraube 6-k Skruv dg Kuusioruuvi (DIN 931) Elho 12.9 M16X90 ZN dwg 6

7 7 Pos Name Nahme Benämning Nimike NO Pcs L-blade kit L-messer serien L-bett serie L-terä sarja Nut Muttern Metall låsmutter Metalli lukkomutteri DIN 980 V M16 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M16/17 ZN Distance Zwischenhülse Distanshylsa Väliholkki L-blade Messer L-bett L-terä 40x10 L= Screw Schraube 6-k Skruv dg Kuusioruuvi (DIN 931) Elho 12.9 M16X90 ZN

8 8 Pos Name Nahme Benämning Nimike Kvalitet NO Pcs Y-blade kit Y-messer serien Y-bett serie Y-terä sarja Nut Muttern Metall låsmutter Metalli lukkomutteri DIN 980 V M16 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M16/17 ZN Distance Zwischenhülse Distanshylsa Väliholkki Ø17/30x Y-blade Messer Y-bett Y-terä 40x10 L= Screw Schraube 6-k Skruv dg Kuusioruuvi (DIN 931) Elho 12.9 M16X90 ZN

9 9 Pos Name Nahme Benämning Nimike Kvalitet NO Pcs YI-blade kit YI-messer serien YI-bett serie YI-terä sarja Nut Muttern Metall låsmutter Metalli lukkomutteri DIN 980 V M16 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M16/17 ZN Washer HT Scheibe HV Bricka HV Aluslevy HV DIN M16/ I-blade Messer I-bett I-terä 40x10 L= Y-blade Messer Y-bett Y-terä 40x10 L= Screw Schraube 6-k Skruv dg Kuusioruuvi (DIN 931) Elho 12.9 M16X90 ZN

10 10 Pos Name Nahme Benämning Nimike Kvalitet NO Pcs Hammer Kit Messer Serien Hackbetts serie Heiluriterä sarja Nut Muttern Metall låsmutter Metalli lukkomutteri DIN 980 V M16 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M16/17 ZN Hammer Messer Hackbett Heiluriterä R-100 Ø16 W 40/ Screw Schraube 6-k Skruv dg Kuusioruuvi (DIN 931) Elho 12.9 M16X90 ZN

11 11 Pos Name Nahme Benämning Nimike NO Pcs 1 Knife bracket Messer Befestigung Knivfäste Teränkiinnike

12 12 12

13 dwg Pos Name Nahme Benämning Nimike NO Pcs 1 Linkarm pin 2 Gelenkarm zapfen 2 Ledtapp 2 Tukivarrentappi 2 Typ D1 Ø40 L=200 zn Grease nipple Smiernippel Smörjnippa Voitelunippa M6x Linkarm Left Gelenkarm Links Ledbalk vänster Tukivarsi vasen VM Cylinder pin Zylinder zapfen Cylindertapp främre Sylinteritappi Typ D1 Ø25 L=67 zn Washer Scheibe Bricka Aluslaatta DIN 125A M25 ZN Spring pin Spannhülsen Rörsprint Jousisokka DIN x50 ZN Cylinder Zylinder Hydraulcylinder Hydraulisylinteri Cylinder pin Zylinder zapfen Cylindertapp Sylinteritappi Typ D1 Ø25 L=231 zn Hydraulic hose Hydraulik slauch Hydraulslang Hydrauliletku 1/4" 90-1/4" L= Hose clamp Schlauch befestigung Slanghållare Letkunpidike 2 x 3/8" + 1 x 1/4" Screw Schraube 6-k Skruv dg Kuusioruuvi DIN M10X50 ZN Lock pin Stopfen zapfen Låstapp Lukitus tappi Typ D1 Ø40 L=233 zn Cylinder pin Zylinder zapfen Cylindertapp Sylinteritappi Typ D1 Ø25 L=57 zn Safetypin holder Sicherheitshalter Brytbultshållare Murtopultinpidike Nut Muttern Låsmutter Lukitusmutteri DIN M8 ZN Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M 8X35 ZN Hose clamp Schlauch befestigung Slanghållare Letkunpidike Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M10X25 ZN Linkarm Right Gelenkarm Rechts Ledbalk höger Tukivarsi oikea Krown nut Kronenmuttern Kronmutter Kruunumutteri DIN 935 M39x Split pin Splinten Saxsprint Saksisokka DIN x71 ZN Linkarm Right Gelenkarm Rechts Ledbalk höger Tukivarsi oikea VM Top link pin Oberlenker bolzen Tryckstångstapp Työntötangontappi Washer Scheibe Mellanbricka Laatta Ø 54/25,5x Drive shaft bracket Gelenkwellen halter Drivaxel hållare Vetoakselin tuki Frame Rahmen 3P-ram 3-piste runko Släntslåttermaskin Linkarm pin 1 Gelenkarm zapfen 1 Ledtapp 1 Tukivarrentappi 1 Typ D1 Ø40 L=243 zn Plain bearing Gleitlager Glidlager Liukulaakeri Ø 40/44 L= Spring pin Spannhülsen Rörsprint Jousisokka DIN X60 ZN Washer Scheibe Bricka Aluslaatta D=71/ Linch pin Klappstecker Ringsprint Rengassokka DIN mm Mounting pin Gerätebolzen Lyftarmstapp Nostovarrentappi

14 14 14

15 dwg Pos Name Nahme Benämning Nimike NO Pcs 1 Washer Scheibe Låsbricka Lukituslaatta NORD-LOCK M 16 ZNC Screw Schraube 6-k Skruv dg Kuusioruuvi DIN M16X65 ZN Grease nipple Smiernippel Smörjnippa Voitelunippa M6x1; 45º Gear box Getriebe Vinkelväxel Kulmavaihde Side Shopper Belt housing rear Reimenschutz H. Remskydd bakre Remmisuojuus taka Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M10X25 ZN Washer Scheibe Karosseribricka Korialuslevy DIN 9021 M10/10.5X30X2.5 ZN V-belt Keilriemen Kilrem Kiilahihna SPB 3350 LW (S=C plus) Pulley Keilriemenscheibe Remskiva Hihnapyörä 4xSPB Ø Spline Keile Flatkil Laattakiila DIN 6885 A 12X8X Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M10X30 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M10/10.5 ZN Belt housing front Reimenschutz V. Remskydd främre Remmisuojuus etu Seeger ring Sicherüngring Låsring för hål Varmistinrengas DIN X Bearing Lager Kullager Laakeri 6008 RS Nut Muttern Låsmutter Lukitusmutteri DIN M10 ZN Frame Rahmen Rambalk Runkopalkki Protection Schutz Skydd Suoja Mounting washer Befestigung scheibe Monteringsbricka Asennuslaatta Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M8X20 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M8/8.4 ZN Nut Muttern Låsmutter Lukitusmutteri DIN M8 ZN Shaft Welle Axel Akseli Tension screw Spannschraube Spännskruv Kiristysruuvi Mounting pin Welle Ledaxel remspännare Akseliholkki Tension pipe Spann rohr Spänn rör Kiristy putki Screw Schraube 6-k Skruv dg Kuusioruuvi DIN M12X50 ZN

16 16 16

17 dwg Pos Name Nahme Benämning Nimike NO Pcs 28 Nut Muttern Mutter låg Kuusiomutteri DIN H ZN M Pulley Keilriemenscheibe Remskiva Hihnapyörä 4xSPB Ø Seeger ring Sicherüngring Låsring för axel Varmistinrengas DIN X Shims Ausgleichscheibe Passbricka Sovitelaatta DIN X68X Bearing Lager Kullager Laakeri RS Tension wheel Spannrad Remspännarhjul Kiristyspyörä Ø Shaft Welle Spännararm Kiristysvarsi Seeger ring Sicherüngring Låsring för axel Varmistinrengas DIN X1, Shims Ausgleichscheibe Passbricka Sovitelaatta DIN X35X Plain bearing Gleitlager Glidlager Liukulaakeri Ø 25/28 L= Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M12X30 ZNC Grease nipple Smiernippel Smörjnippa Voitelunippa M6x1 lang Nut Muttern Låsmutter Lukitusmutteri DIN M12 ZN Grease nipple Smiernippel Smörjnippa Voitelunippa M6x Plain bearing Gleitlager Glidlager Liukulaakeri Ø 50/55L= Linkpin Zapfen Ledaxel Niveltappi Lift cylinder Hebezylinder Lyftcylinder Nostosylinteri Ø 60/30x553 L= Spring pin Spannhülsen Rörsprint Jousisokka DIN X50 ZN Cylinder pin Zylinder zapfen Cylinderlåstapp Sylinteritappi Typ D1 Ø30 L=76 zn Screw Schraube 6-k Skruv dg Kuusioruuvi DIN M12X100 ZN "L" Adaptor male threaded Vinkel nippel Vinkel Kulmanippa 3/8" - 3/8" Male/Female Adaptor Anschluss Junktur Yhdysnippa 1/4" - 3/8" Rak Bonded gasket Dichtung USIT-tätning USIT-tiiviste 1/4" USITR Ball valve Kugelhahn Bollventil Palloventtiili 1/4"-1/4" BKH Restriktor nipple Drossel nipple Strypningsnippa Kuristusnippa 1/4"-1/4" Ø 1.5 mm Hydraulic hose Hydraulik slauch Hydraulslang Hydrauliletku 1/4" -1/4"-1/2"hane L= Cylinder pin Zylinder zapfen Cylindertapp Sylinteritappi Typ D1 Ø30 L=76 zn Sticker Aufkleber Dekal för bollkran Tarra Spline Keile Flatkil Laattakiila DIN 6885 A 10X8X

18 18 Pos Name Nahme Benämning Nimike Kvalitet NO Pcs 1 Cylinder Zylinder Cylinder Hydraulisylinteri Ø60/30x200 L= Lockvalve Verschluss Ventil Låsventil Lukko ventili VRDE-01-AFF Restriktor nipple Drossel nipple Strypningsnippa Kuristusnippa 1/4"-1/4" Ø 1.5 mm Doublenipple Doppelnippel Dubbelnippa Kaksoisnippa 1/4"-1/4" Bonded gasket Dichtung USIT-tätning USIT-tiiviste 1/4" USITR Grease nipple Smiernippel Smörjnippa Voitelunippa M6x

19 Pos Name Nahme Benämning Nimike Kvalitet NO Pcs Cylinder Zylinder Cylinder Hydraulisylinteri Ø60/30x200 L= Cylinder pipe Zylinder rohr Cylinder rör Sylinteriputki Piston rod Kolbenstange Kolvstång Sylinterivarsi Piston Kolben Kolv Mäntä C Guider Führung Kolvstångsstyrning Ohjari C Nut Mutter Mutter Mutteri UNF 1" DIN Plain bearing Gleitlager Glidlager Liukulaakeri Ø 25/28 L= Plain bearing Gleitlager Glidlager Liukulaakeri Ø 25/28 L= Grease nipple Smiernippel Smörjnippa Voitelunippa M6x Sealkit Dichtungssätze Tätningsserie Tiivistesarja NH Ø60/

20 20 Pos Name Nahme Benämning Nimike Kvalitet NO Pcs Lift cylinder Hebezylinder Lyftcylinder Nostosylinteri Ø 60/30x553 L= Cylinder pipe Zylinder rohr Cylinder rör Sylinteriputki Piston rod Kolbenstange Kolvstång Sylinterivarsi Piston Kolben Kolv Mäntä C Guider Führung Kolvstångsstyrning Ohjari C Plain bearing Gleitlager Glidlager Liukulaakeri 3015 WB Grease nipple Smiernippel Smörjnippa Voitelunippa M6x Nut Mutter Mutter Mutteri UNF 1" DIN Sealkit Dichtungssätze Tätningsserie Tiivistesarja NH Ø60/

21 21 Pos Name Nahme Benämning Nimike NO Pcs PTO shaft Gelenkwellen Drivaxel Nivelakseli CE Please contact your local Bondioli & Pavesi distributor. e. Bitte wenden Sie sich an Ihre Bondioli & Pavesi Händler vdelar. Vänligen kontakta er Bondioli & Pavesi importör. Bondioli & Pavesi varaosat hoitaa Suomessa Kojaltek. 21

22 22 22

23 Pos Name Nahme Benämning Nimike NO Pcs 1 Casing Gehäuse Hus Pesä Cogweel Zahnrad Kugghjul Hammaspyörä z= Cogweel Zahnrad Kugghjul Hammaspyörä z= Axle Welle Axel Akseli Cower Deckel Lock Kansi Oil plug Ölnachfüllstopfen Oljepåfyllningsplug Öljyntäyttötulppa 3/8" Shims Ausgleichscheibe Passbricka Säätölevy DIN X45X0, Shims Ausgleichscheibe Passbricka Säätölevy DIN X45X0, Shims Ausgleichscheibe Passbricka Säätölevy DIN X45X0, Shims Ausgleichscheibe Passbricka Säätölevy DIN X45X Shims Ausgleichscheibe Passbricka Säätölevy 63x80x0, Shims Ausgleichscheibe Passbricka Säätölevy 63x80x0, Shims Ausgleichscheibe Passbricka Säätölevy 63x80x0, Plug Stopfen Propp Tulppa 3/8" GAS Bearing Lager Kullager Laakeri Bearing Lager Kullager Laakeri Bearing Lager Kullager Laakeri Bearing Lager Kullager Laakeri Lockring Sicherungsring Låsring Lukkorengas W Lockring Sicherungsring Låsring Lukkorengas Z Screw Bolzen Bult Pultti M10x Seal Wellendichtung Axeltätning Akselitiiviste 40x72x Seal Wellendichtung Axeltätning Akselitiiviste 35x80x Spline Keile Kil Kiila 12x8x Axle Welle Axel Akseli

24 24 24

25 25 Pos NO Pcs Warning remove key Zündschlüsselwarnung 1 Varning stoppa maskinen ta ur nyckeln Varoitus pysäytä kone poista avain Warning for after running Nachlaufwarnung 2 Varning för eftergång Varoitus jälkikäyntiä Warning for stone projektion Steinschleuderwarnung 3 Varning för stenskott håll avstånd Varoitus kiveniskuista pidä etäisyyttä Protection cower warning Schutzwarnung 4 Varningsdekal för transmission Voimansiirron varoitustarra Warning dangerous area Gefarbereichwarnung 5 Varning för farligt område Varoitus varallinen alue P.T.O. Speed 6 Zapfwellengeschwindichkeit 540 rpm Rotationshastighet för kraftöverföring Voimansiirron pyörimisnopeus 25

26 26 26

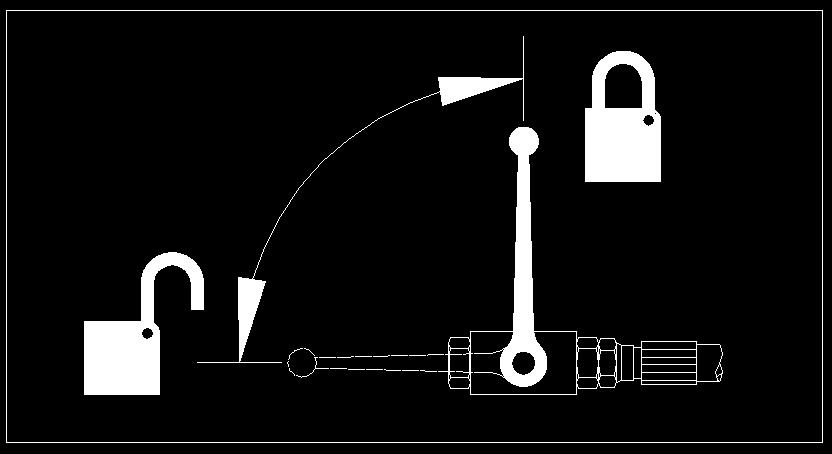

27 27 Pos NO Pcs

28 28 Pos Name Nahme Benämning Nimike NO Pcs Optional equippment Zusatzausrüstung Extra utrustning Lisävaruste PTO shaft Gelenkwellen Drivaxel Nivelakseli CE Please contact your local Bondioli & Pavesi distributor. e. Bitte wenden Sie sich an Ihre Bondioli & Pavesi Händler vdelar. Vänligen kontakta er Bondioli & Pavesi importör. Bondioli & Pavesi varaosat hoitaa Suomessa Kojaltek. 28

29 dwg Pos Name Nahme Benämning Nimike NO Pcs Optional equippment Zusatzausrüstung Extra utrustning Lisävaruste 1 Hydraulic hose Hydraulik slauch Hydraulslang Hydrauliletku 1/4" 90º-1/4" L= "T" Adaptor T-Verschraubung T-junktur 1/4" T-liitin Doublenipple Doppelnippel Dubbelnippa Supistusnippa 1/4"-3/8" Sequence valve Sekvensventil Kuormausventtiili VSQ Screw Schraube 6-k Skruv dg Kuusioruuvi DIN M 8X60 ZN Bonded gasket Dichtung USIT-tätning USIT-tiiviste 3/8" USITR Hydraulic hose Hydraulik slauch Hydraulslang Hydrauliletku 1/4" L=800 90º 1/4"- 1/4" Cylinder Zylinder Ramcylinder Sylinter Ø40/25x Sealkit Dichtungssätze Tätningsserie Tiivistesarja Ø40/ Air nipple Luft Nippeln Luftnippel Ilmanippa "L" Adaptor male threaded Vinkel nippel Vinkel Kulmanippa 1/4" - 1/4"

30 dwg 30

31 dwg Pos Name Nahme Benämning Nimike Kvalitet NO Pcs Optional equippment Zusatzausrüstung Extra utrustning Lisävaruste 1 Grease nipple Smiernippel Smörjnippa Voitelunippa M6x Wheelarm Rad arm Hjularm höger Pyöränvarsi VM Wheelarm Rad arm Hjularm vänster Pyöränvarsi VM Wheel bolt Rad boltzen Hjulbult Pyöränpultti M12x Wheel nut Rad muttern Hjulmutter Pyöränmutteri M12x1, Tyre Reifen Däck Rengas 225/55-B12 Trelleborg Rim Felge Fälg Vanne 10.0/ Tube Schlauch Innerdäck Rengas STT 23x8.50/ TR Wheel axle Rad axle Hjulaxel Pyörä akseli TPM Washer Scheibe Bricka Aluslaatta DIN 125A M12/13 ZN Nut Muttern Låsmutter Lukitusmutteri DIN M12 ZN Guide Führung Styrplåt rund Ohjain VM Bracket Befestigung Fästplåt, Hjularm Kiinnityspelti TPM Screw Schraube 6-k Skruv dg Kuusioruuvi DIN M12X50 ZN Lock Schloss Låsprofil för tryckstång Lukitsin Lower link arm Unterlenker Nedre länkarm Alempi nivelvarsi Ø25 M27x Pin Zapfen Tapp Tappi Typ F Spacer Distanz Distans Välilevy Cower Schutz Skydd Suoja Screw Schraube 6-k Skruv dg Kuusioruuvi DIN M12x60ZN Bearing Lager Flänslager Laippalaakeri UCFC Winding guard Winkelschutz Lindningsskydd Kiertoamissuoja Plate Platte Ledplåt1 till markhjul Pelti Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M12X45 ZN Spring pin Spannhülsen Rörsprint Jousisokka DIN X45 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M24/25 ZN

32 dwg

33 dwg Pos Name Nahme Benämning Nimike Kvalitet NO Pcs Optional equippment Zusatzausrüstung Extra utrustning Lisävaruste 1 Bracket Befestigung Cylinderfäste till markhjul Kiinnityspelti Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M12X40 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M12/13 ZN Nut Muttern Låsmutter Lukitusmutteri DIN M12 ZN Cylinder Zylinder Hjulinställnings Cylinder Sylinteri VM 200/ Spring pin Spannhülsen Rörsprint Jousisokka DIN X45 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M24/25 ZN Pipe Rohr Krengningsrör Putki VM Hydraulic hose Hydraulik slauch Hydraulslang Hydrauliletku 1/4" -1/4"-1/2"hane L= Plain bearing Gleitlager Glidlager Liukulaakeri Ø 25/28 L= Screw Schraube 6-k Skruv dg Kuusioruuvi DIN M10X65 ZN Washer Scheibe Bricka Aluslaatta DIN 125A M10/10.5 ZN Hose clamp Schlauch befestigung Slanghållare Letkunpidike 2 x 3/8" + 1 x 1/4" Screw Schraube 6-k Skruv hg Kuusioruuvi DIN M10X30 ZN Hose clamp Schlauch befestigung Slanghållare Letkunpidike 2x1/4"
