2 Yritysesittely Koulutus Lahti Luonnonkivituotteiden hinnan muodostuminen ja kustannustehokkaat kokonaisratkaisut Tyypillisiä asioita katulaatoille, porraslankuille, muurikiville yms. tuotteille RYL toleranssit ja mittaustavat Kivivaluharkko Asentaminen Hinnoittelu Saumaus Aineet Käyttökohteet Muurattavat luonnonkivituotteet viherrakennuskohteissa Muuta; jos ehditään; hyviä huonoja esimerkkejä, tuotannon sivuvirrat

3 Loimaan Kivi Oy Yritysryhmä Loimaan Kivi Oy, Suomen Kivivalmiste Oy, Uotilan Kivi Oy Koko ryhmän liikevaihto ,5 milj. Tuotantolaitokset Loimaan Kivi Oy > Loimaa Suomen Kivivalmiste Oy > Viitasaari kaksi yksikköä Tuoteryhmät Rakennuskivet Hautakivet Sisustuskivet Henkilöstö n. 100 hlö. Omistajat Mikko Paljakka Länsi-Suomen pääomarahasto

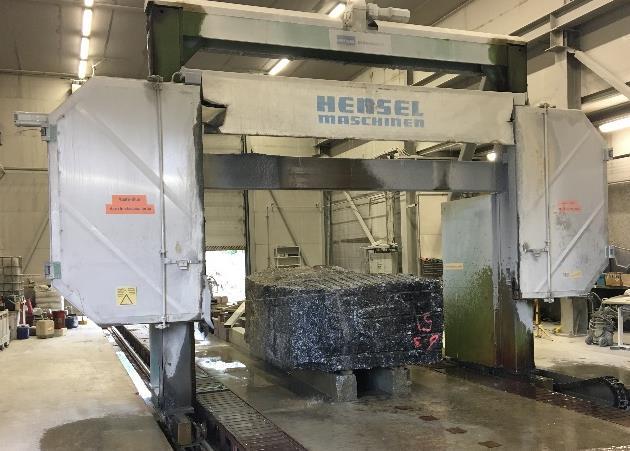

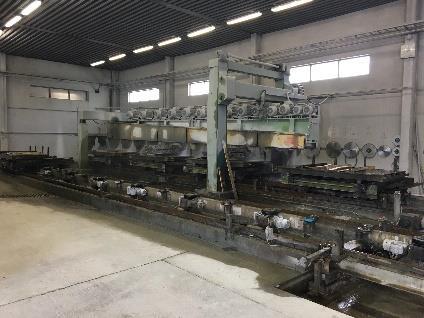

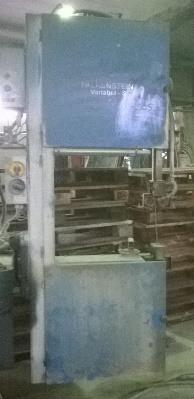

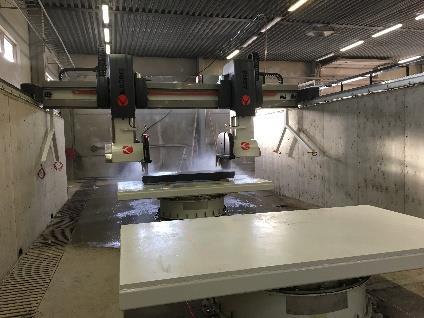

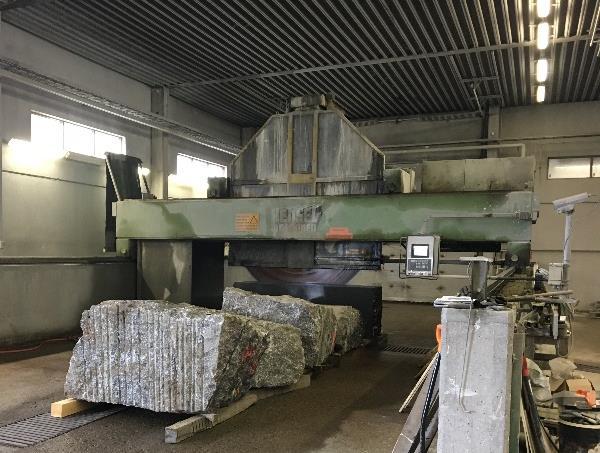

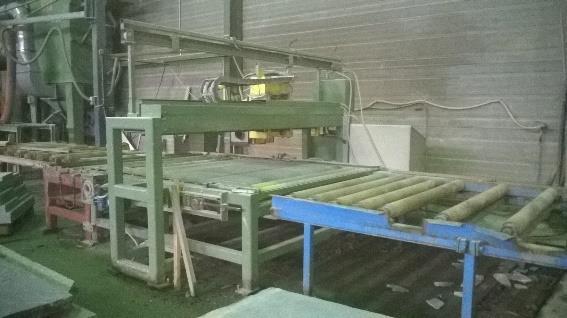

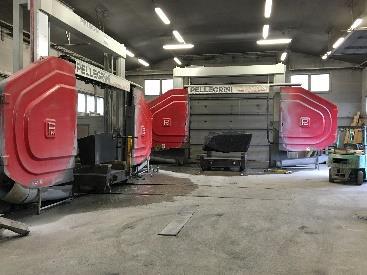

4 Konsernin omat kivilajit Korpilahden musta Korpilahden vaaleanpunainen Korpi Pale Red Viitasaaren punainen Viitasaaren tumma Viitasaaren vaalea Varpaisjärven musta Tuotantokalusto Vaijerisahat 9 vaijerinen monivaijerisaha 1 vaijerin blockkisahoja CNC- ohjattu muotovaijerisaha Pyörösahat Blockkisahoja 1-3,5m:n terillä Leikkureita 5 teräinen CNC ohjattu leikkurilinja Ketunhäntäsaha 15 peräkkäisellä terällä, kertasahaus 450mm Giljotiinit Suurin 1500 x 585mm:n kidalla, puristusvoima 560t Useita pienempiä esim. noppa ja nuputuotantoa varten Automaattisyötöllä oleva giljotiinilinja Pintakäsittely Polttolinjoja Hakkuulinjoja Hiontalinja Kuulapuhalluslinja Muuta CNC- työstökeskus, hautakiville ja keittiötasoille Loimaan Kivi Oy

5 Loimaan Kivi Oy

6 Luonnonkivituotteiden hinnan muodostuminen ja kustannustehokkaat kokonaisratkaisut Graniittituotteiden hintaan vaikuttavat seuraavat asiat: Kivilaji; Esim. Viitasaaren vaalea ja tumma ovat edullisempia kuin mustat materiaalit Louhinnan tehokkuus ja helppous määrittelee raakakiven hinnan. Mustien louhinnassa muodostuu hukkaa enemmän ja saatava kivilohkare on yleensä pieni, joten tuotannossakin hukkaa muodostuu enemmän kuin esim. Viitasaaren vaalealla kivellä. Tuotteen jalostamisen kustannusten muodostuminen Mitä enemmän tuotteita käsitellään, sitä enemmän ne maksavat Pienet sahatut kappaleet ovat yksikköhinnoiltaan kalliimpia kuin suuret Reunojen työstöt nostavat hintaa Suomen Kivivalmiste Oy > Viitasaari; kaksi yksikköä Tuoteryhmät Rakennuskivet Hautakivet Sisustuskivet Laatoituksessa useat koot ja vapaamittaisuus nostaa tehokkuutta Käsityövaiheiden minimointi laskee yksikkökustannusta

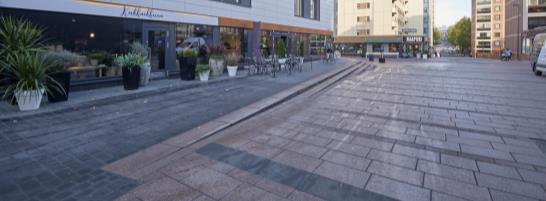

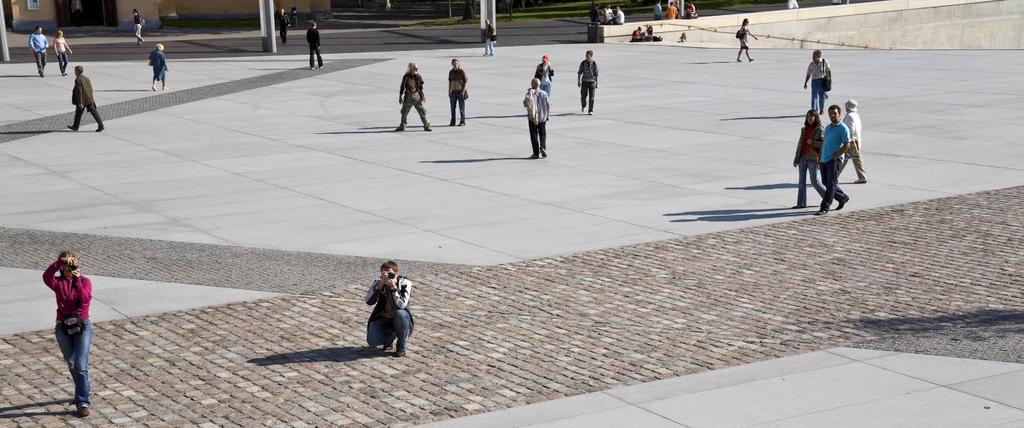

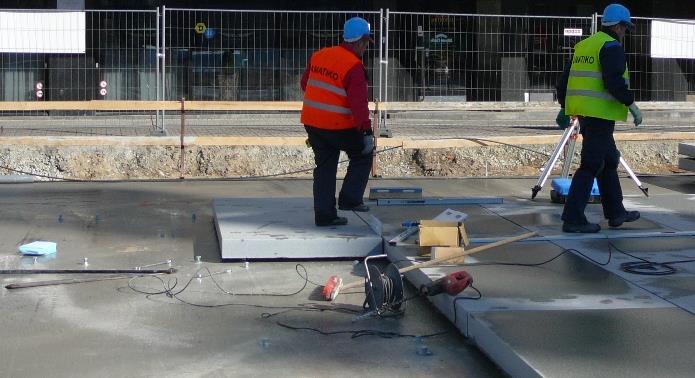

7 Graniittilaatat Graniittilaatat: Maakostea-asennus 40-50mm, #8mm, sementtiä 300kg/m3 Kivi lyödään maakostea-penkkiin. Väliin laitetaan sementtilimu, jos alueen kuormitus on suuri Hiekka-asennus Yleinen nupu- ja noppakiville Laatoitukselle ei voi suositella missään olosuhteissa Juotosbetoniasennus Harvinainen vaativien kohteiden asennustapa 40mm tilaa betonirungon ja kiven väliin Saneerauslaastiasennus Joskus voi käyttää kun mikään muu ei sovellu Varmistettava tartunta alustaan Varmistetaan 100% tartunta Saumaus Hiekkasaumaus Voi käyttää vain hiekka-asennuksilla #0-0,6mm Sementti-hiekkasaumaus märkänä levitettynä Käytetään maakostea-, juotos- ja saneerauslaastiasennuksissa Epoksisauma-aineilla saumaus Noudatetaan valmistajan ohjeita Ei sovellu kapeille ja syville saumoille

8 Graniittilaatat Katulaatan murtokuorma / paksuuden määrittely Laatan koko 600 x 300mm T = ((1,6*1500*600*9)/(12,2*300)) >>>59,5mm>>60mm

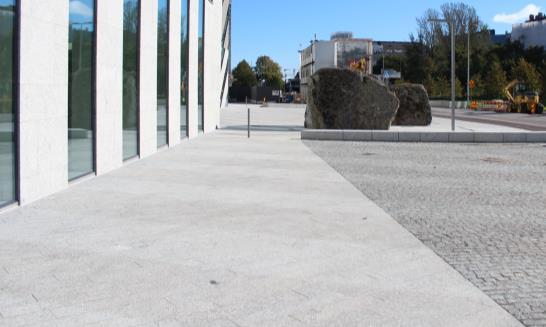

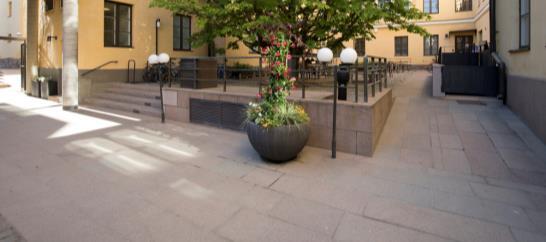

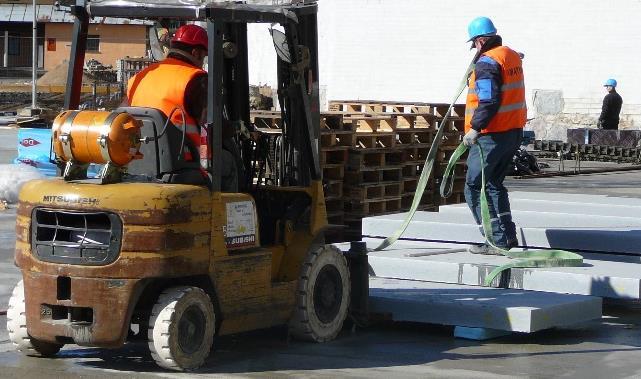

9 Graniittilaatat

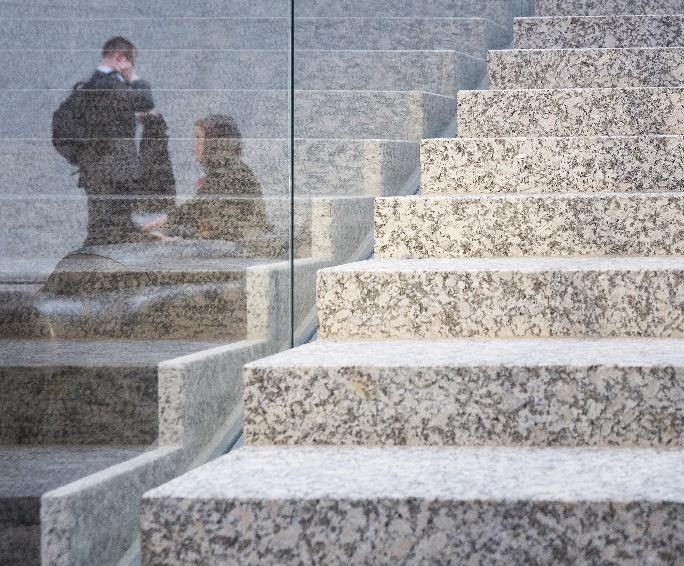

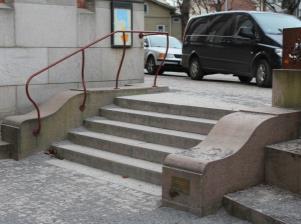

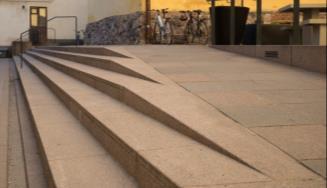

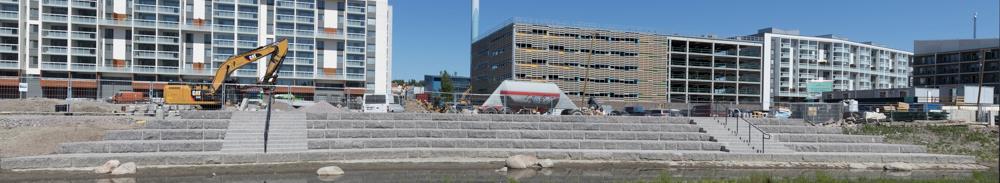

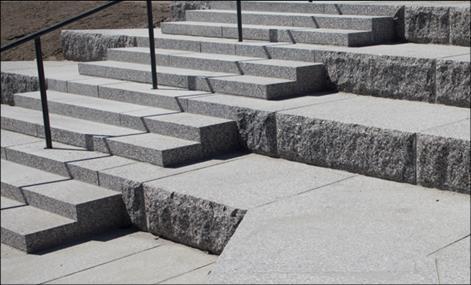

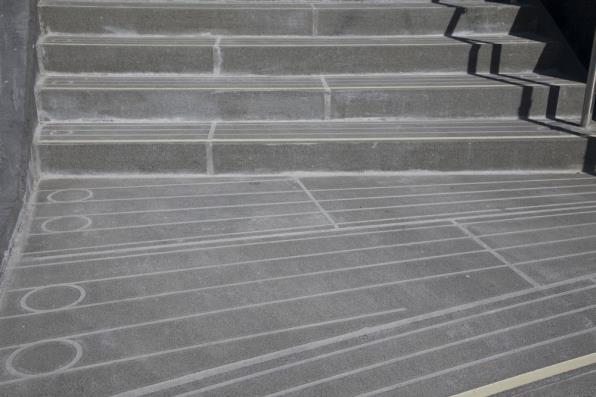

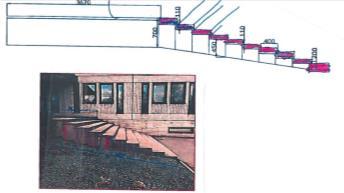

10 Graniittiportaat Graniittiportaat Maakostea-asennus 40-50mm, #8mm, sementtiä 300kg/m3 Kivi lyödään maakostea-penkkiin. Väliin laitetaan sementtilimu Voi käyttää murskeesta tehdyllä, portaan sekä luiskan muotoon valetuilla betonipohjilla Juotosbetoniasennus Vaativien kohteiden asennustapa, vaatii betonipohjat Portaan muotoisilla pohjilla 40mm tilaa betonirungon ja kiven väliin, vinolla pohjalla 40mm tilaa minimikohtaan HKR-tyyppiportaan asennustapa Lämmitys Kaapeliurat jyrsitään kiveen 40 x 12mm kokoinen ura täytetään juotosbetonilla HKR-malliporras Lämmityskaapelit asennetaan kivien alle Lämpö kulkeutuu hitaammin kiven pintaan Vaaditaan suurempi lämmitysteho Huomioaiheet Epoksiraita Kiviraita Sahaurat Glowway tms. itsevalaisevat raidat Limitys Vaakasauma, kivet 20-40mm päällekkäin Pystysauma, kivet 20-40mm peräkkäin Levyportaan muuttaminen massiiviaskelmaiseksi Puretaan vanhat levyt ja kiinnitysmassa pois Mitoitetaan massiiviaskelma yhtä askelmaa edemmäksi Voi käyttää yleensä vanhoja pohjia

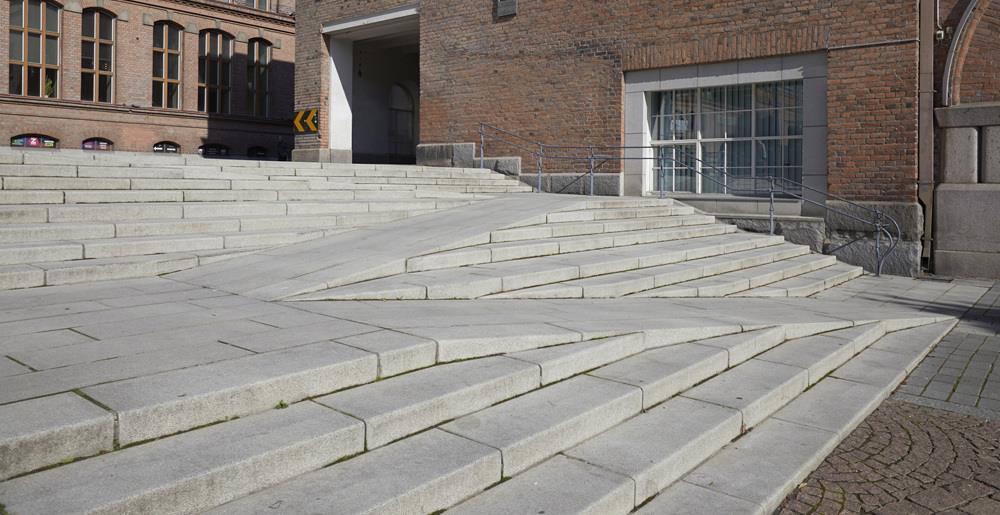

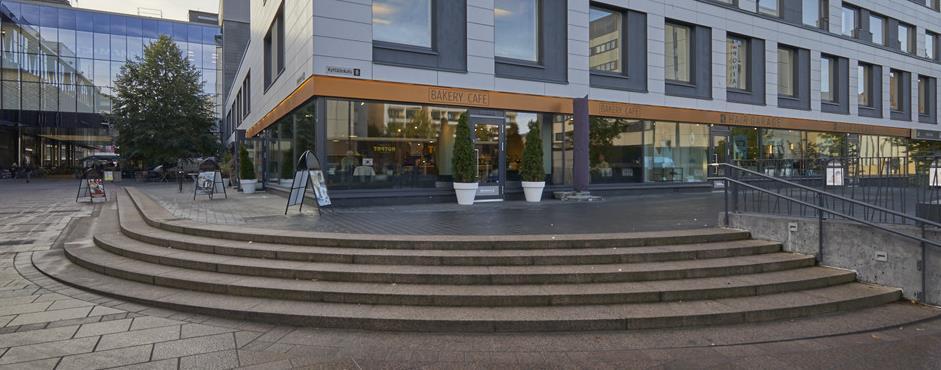

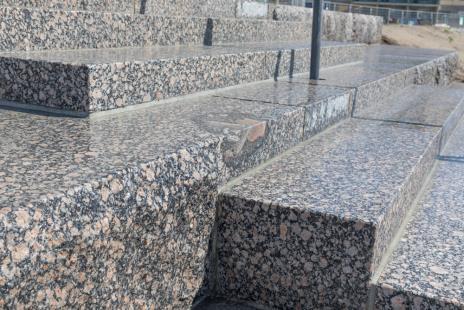

11 Graniittiportaat

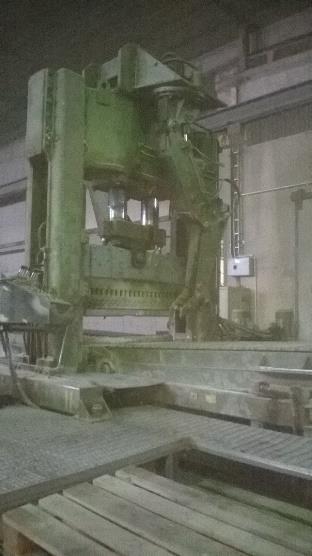

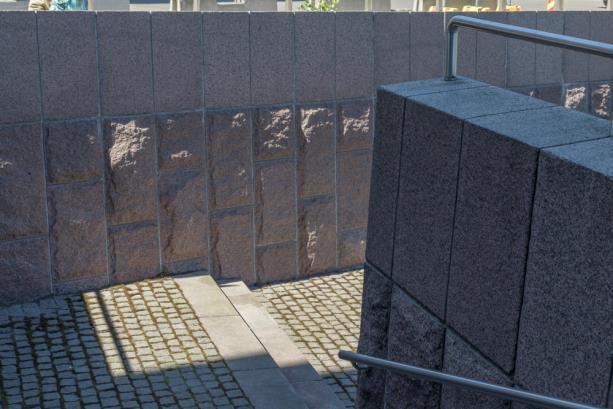

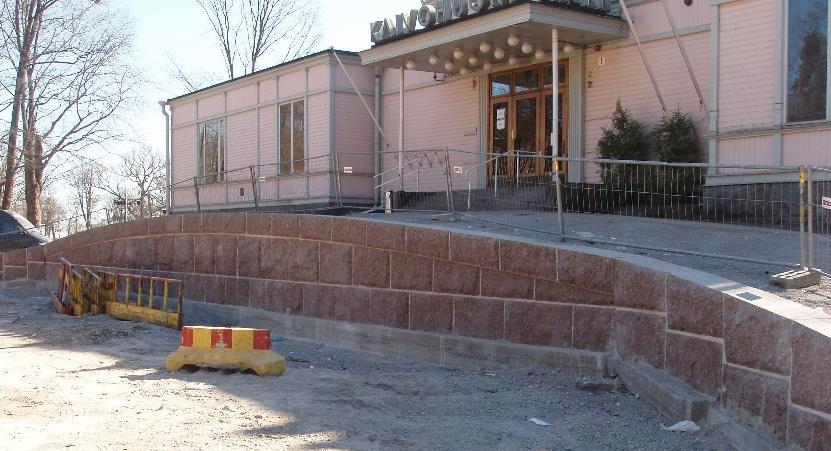

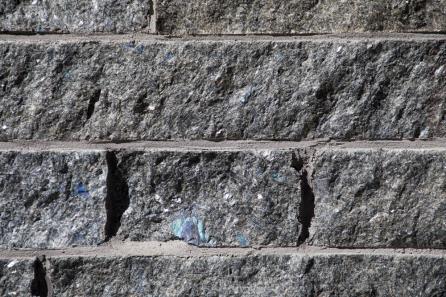

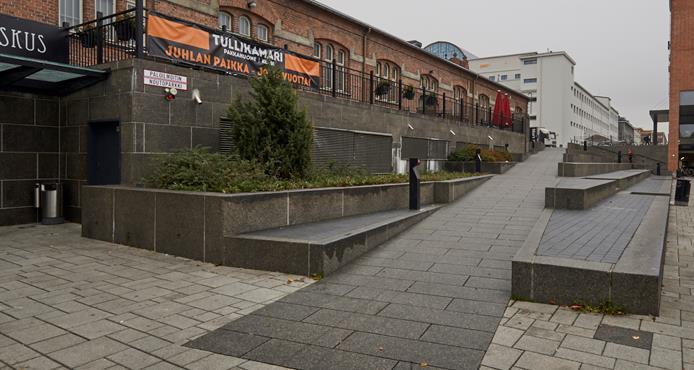

12 Muurit Muurit Lohkopinta Näkyykö molemmat puolet? Voiko yläpinta olla poltettu? Giljotiinin kitamitta 1500 x 585mm > jos korkeus nousee, neliöhinta kasvaa oleellisesti Jos lohkopinnalla halutaan myös yläpinnasta lohkottu, on kivikorkeus 450mm, koska giljotiinin jälkeen kivi pitää lohkoa yläpinnan osalta erikseen. Poltettu / ristipäähakattu pinta Mittarajoitteet tulevat enemmän kivilajista, kuin työstömenetelmistä. Esim. musta eivät voi olla yhtä suuria suurimmillaan kuin esim. Viitasaaren vaalea. Kuulapuhallettu pinta Koneen kitamitta 800 x 400mm, kappaleen paino max. 500kg/jm Edullinen, koska yläpinta saadaan samalla kuin etupinta Kiillotettu tai mattahiottu pinta Kappalekoko vastaavasti kuin poltetulla/ristipäähakatulla pinnalla Reunat joudutaan hiomaan käsin. Työ on hidasta, joten hinta on kalliimpi kuin muilla käsittelyillä. Raakakivilaatu valitaan kalliimmista hintaryhmistä, koska kiillotetussa pinnassa näkyvät kiven kaikki ominaisuudet (värivaihtelut, spotit, raidat, sauhut ) selvemmin kuin muissa pintakäsittelyissä. Kaarevat muodot Kaarevat kivet kun r<12m Kun r=12-20m murtoviiva kivipit.max. 800mm päät sahattu säteen mukaan. Kaarevat kivet sahataan CNC-ohjatulla muotovaijerisahalla Asennus Anturan päälle juotosbetonilla, asennusvara 40mm Tapitus pitää miettiä oikean tarpeen mukaan, mieluummin useampia hoikkia tappeja d12mm kuin pari suurta! Kappaleet ovat joka tapauksessa nosturilla nostettavia, eli kiven vapaalla pituudella saadaan maksimimitat käyttöön jokaisella kivilajilla.

13 Muurit

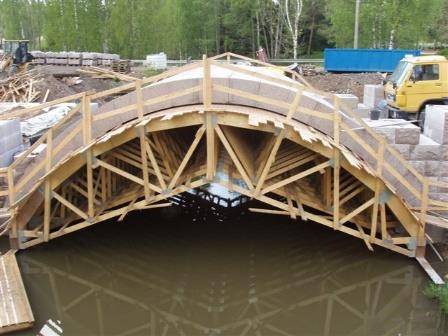

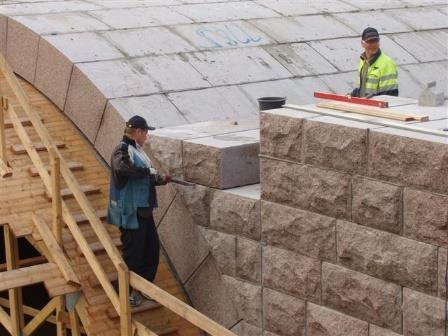

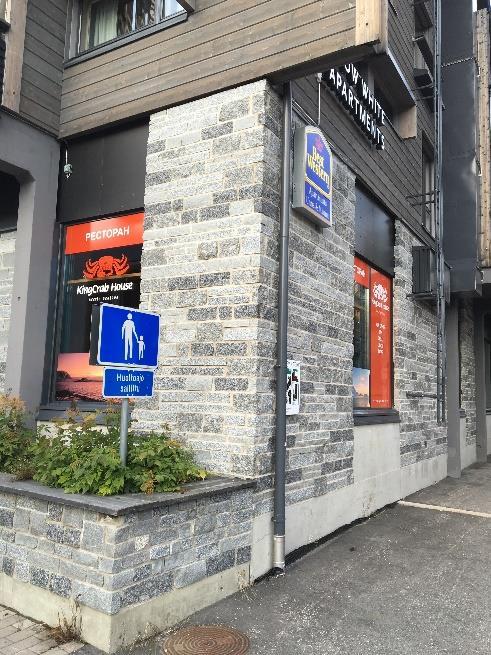

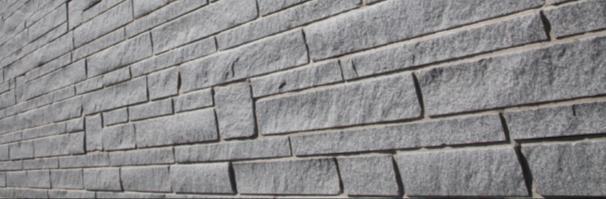

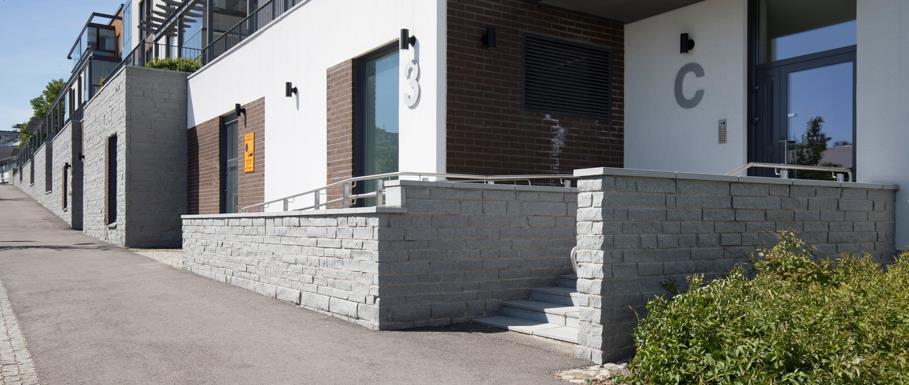

14 Muuratut rakenteet Muuratut kivirakenteet Pintojen käsittelyt Kaikki pinnat lohkottuja Esim. nupukivistä muurattu seinä Karkeat liuskekiviseinät Kokonaan sahatut sivut / näkyvä pinta esim. poltettu tai ristipäähakattu Tällä työstöllä syntyy särmikäs kappale ja valmis pinta on suora Edellisten variaatiot Esim. Vakiomuurikivi, tai sivuvirroista tehdyt kustannustehokkaat tuotteet Tuenta Normaalien muurausten tapaan muuraussiteillä runkoon Aukkojen ylitykset Amutek tms. vastaava teräslevystä taitettu aukonylityspalkki Mitoitus ja asennus valmistajan ohjeen mukaan Kaarirakenne RAKENNESUUNNITTELIJAN TARKASTELTAVA!

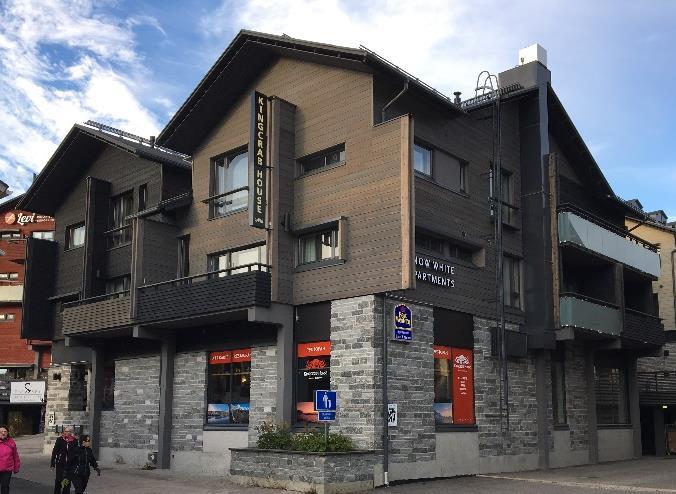

15 Muuratut rakenteet

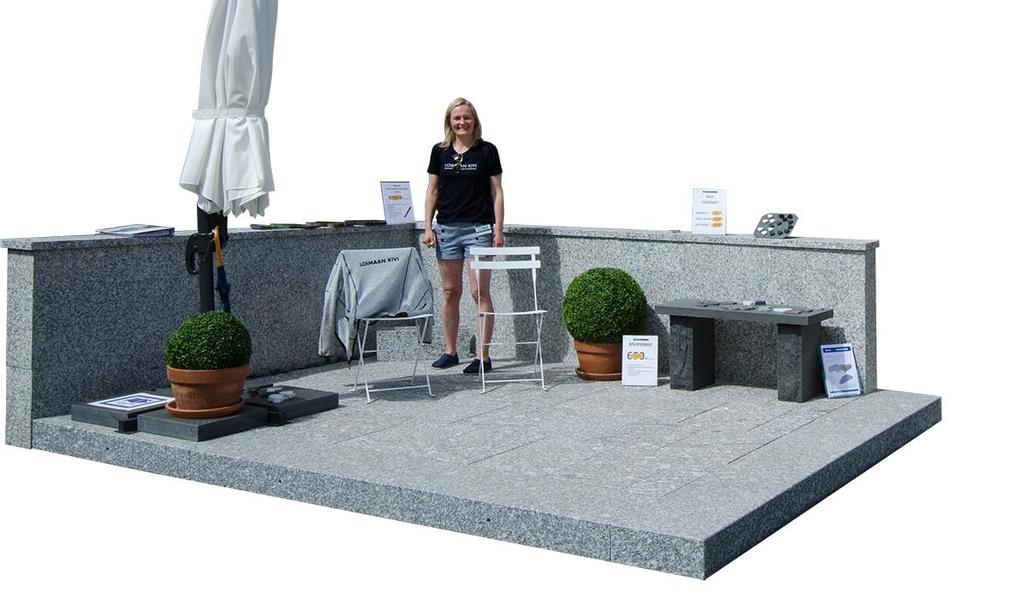

16 Kivivaluharkko Valuharkko Nopea ja helppo tapa tehdä kivipintainen muuri aidaksi tai tukimuuriksi Valaisin yms. muiden aiheiden työstö helppoa. Samoin sähkövedot on helppo tehdä muurin sisälle. Kaksipuoleisessa harkossa on molemmat sivut kiveä, yksipuoleisessa taustassa on pelti. Järjestelmässä on kulma- / päätykappale Harkoissa on valmiit kolot raudoitusteräksille Peruskappaleen koko on 600 x 200 x 200mm, eli nämä käyvät yhteen betonisten valuharkkojen kanssa

17 Asennusohje Luonnonkivipintaisilla valuharkoilla rakennat nopeasti valmiin graniittipintaisen betonirakenteen. Nyt sinulla on mahdollisuus tehdä nopeasti rakennuksesi sokkelit, pihan tukimuuri tms. graniittipintainen betonirakenne. Luonnonkivipintaiset valuharkot asennetaan samalla tavalla kuin betoniset valuharkotkin. Työstämiseen tarvitse kulmahiomakoneen timanttilaikalla. Asennuksessa tarvitsee pieniä muovikiiloja ja kappaleiden yhteen liimaus tehdään polyuretaanipohjaisella kiviliimalla. Kivilevyt liimautuvat lopullisesti betoniin kuten betonin raaka-aineena oleva kiviaineskin. Anturan tekeminen Betoniantura valetaan tiivistetyn ja routimattoman pohjan päälle. Normaali antura on 400mm leveä ja 200mm korkea. Anturaan laitetaan kaksi 10mm:n kutistumaterästä. Jos kohteessa on maanpainetta, tai muuri on yli 1200mm korkea, vaaditaan kohdekohtaiset rakennesuunnitelmat. Anturaan laitetaan pystyteräkset tartunnaksi k/k 200mm:n välein 10mm:n harjateräs. Tartuntateräs tulee olla 600mm anturan yläpinnasta ylöspäin. Harkkojen latominen Ensimmäinen harkkokerros on helppo asentaa harkkolaastin varaan. Usein anturan pinta on hiukan epätasainen ja laastilla ensimmäisen varvin saa ehdottoman suoraan. Samalla anturan ja harkon väliin saa tehtyä pienen viisteen mahdollista vesieristettä varten. Kun ensimmäinen harkkokerros on kuivunut, voidaan nurkkiin asentaa alumiini- tai puuohjurit, joiden väliin saa linjalangan pingotettua. Harkot liimataan toisiinsa joko polyuretaanipohjaisella kiviliimalla tai ns. liimatiivistemassalla. Jos harkoissa on pientä mittapoikkeamaa, sitä voi tasata pienillä 0-5mm:n muovikiiloilla. Harkot on tuettava ennen valua nurkista ja suorilta osuuksilta 3m:n välein. Tukina voi olla esim. puut 50 x 100mm, jotka tuetaan alapäästä anturaan ja yläpäästä puut ruuvataan yhteen. Jos seinä on pitkä, pystytuet tuetaan lujasti vinotuilla anturaan tai maahan. Raudoitus Raudoituksen suunnittelee yleensä rakennesuunnittelija kohdekohtaisesti. Jos rakenne on alle 1200mm korkea, eikä muurille tule toispuoleista maanpainetta, voidaan käyttää seuraavia ohjeita. Harkoissa on valmiit paikat vaakasuuntaisille teräksille ja pystyteräkset voi sitoa vaakateräksiin rakennesuunnitelmien mukaan. Vaakateräksinä käytetään 2kpl 8mm:n harjateräksiä. Pystyterästys tehdään K/K 300mm:n välein asennettavilla kahdella 8mm:n harjateräksillä. Pystyteräkset sidotaan vaakaterästen sisäpuolelle. Harjaterästen pienin jatkospituus, d8mm, 400mm; d10mm 500 mm; d12mm 600mm. Kulmaan tuleville harjateräksille tehdään kolmion muotoiset kolot kulmahiomakoneella niin, että valettava betoni ympäröi teräkset. Betonointi Käytettävä betoni on K30 lujuusluokan notkistettua ja säänkestävää massaa, ellei rakennesuunnittelija ole muuta määrännyt. Betonimassan maksimiraekokona voi käyttää 8mm tai 16mm:n. Yhdellä valukerralla voidaan tehdä 1m:n, eli viiden varvin korkuinen betonivalutäyttö. Valu suoritetaan 30cm:n kerroksina. Betonia ei vibrata. Betonia voi tiivistää varovaisesti esim. harjateräspätkällä. Massaksi voi valita myös ITB:n, eli itse tiivistyvän betonimassan. Maksimi muurikorkeus ilman erillisiä kohdekohtaisia rakennesuunnitelmia tällä ohjeella on 1,2m. Betoni on helpointa valaa pumpulla. Valupaineen ja pumpun iskujen pienentämiseksi sekä betonoinnin helpottamiseksi on suositeltavaa käyttää esim. mutkaputkea, 3 supistajaa tai noin 50mm:n läpimittaista putkea.

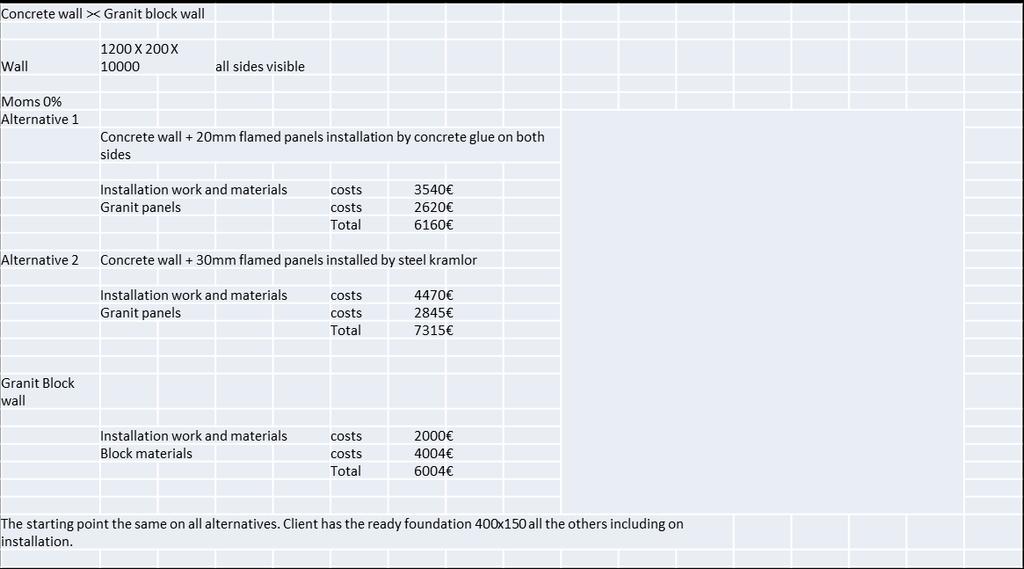

18 Vertailulaskelma

19 Kivivaluharkon hinnat Valuharkko ovh sis. Alv. 24% (sisältää 20% myyntikomission) Kivivaluharkko 200 x 200 x 600 mm, poltettu, /kpl Viitasaaren Vaalea 54 Taivassalon Punainen 54 Kurun Harmaa 54 Päätykappale 200 x 200 x 600 mm, poltettu, /kpl Viitasaaren Vaalea 70 Taivassalon Punainen 70 Kurun Harmaa 70 Kansikivet 240 x 40 x 1200 mm, päältä, pitkät sivut ja toinen pää poltettu, /kpl Viitasaaren Vaalea 125 Taivassalon Punainen 125 Kurun Harmaa 125

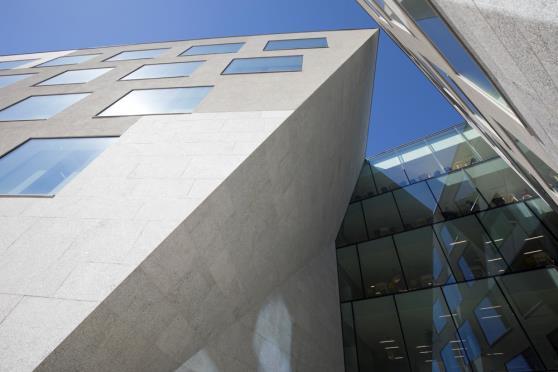

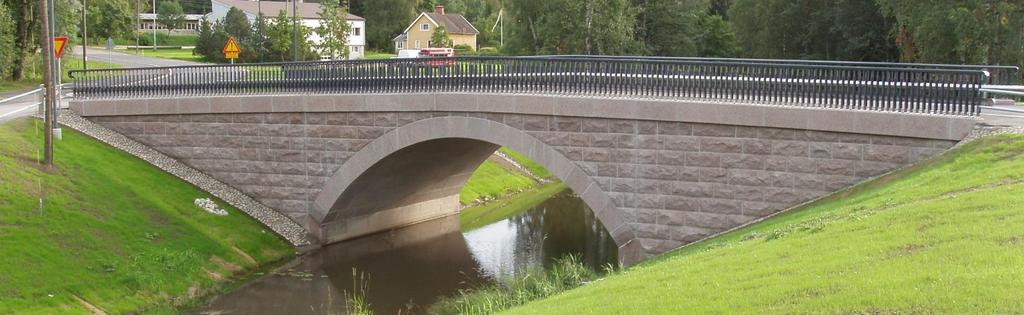

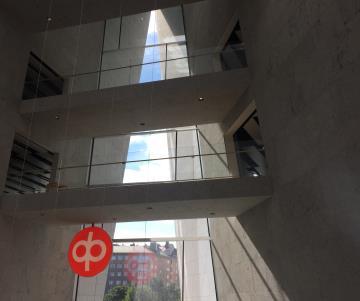

20 Kannusilta ja OP -Vallila

21 Luonnonkivituotanto Työstömenetelmät Sahaus Pyörösahaus; raakakivisahaus ja leikkurit Vaijerisahaus; raakakivisahaus Halkaisu Kiilaus; suurien kappaleiden paloittelu kappaleille, jotka eivät mahdu giljotiiniin Giljotiini; kitamitta 1500 x 600cm, > tästä pienemmät lohkotuotteet pystytään tekemään erikokoisilla giljotiineilla Pintakäsittely Poltto; julkisivut, katulaatat, portaat > ulkotiloissa Ristipäähakkaus; julkisivut, katulaatat, portaat > ulkotiloissa Kuulapuhallus julkisivut, katulaatat, portaat > ulkotiloissa Hionnat Kiillotus; julkisivut, sisälattiat ja -seinät Mattahionta; julkisivut, sisälattiat ja -seinät

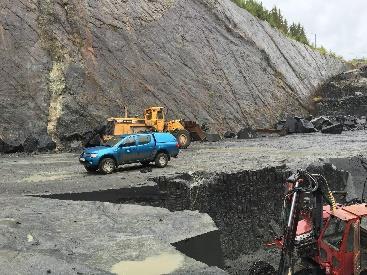

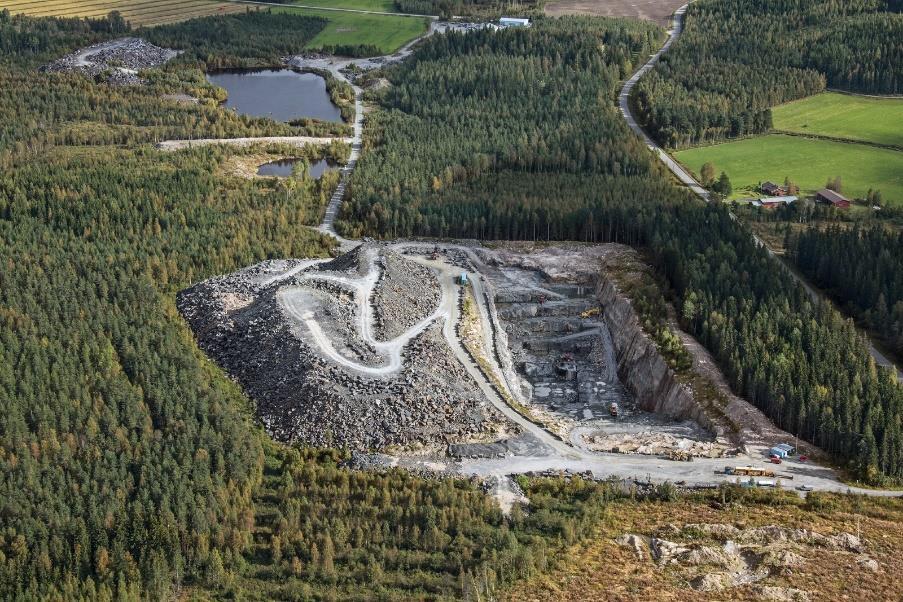

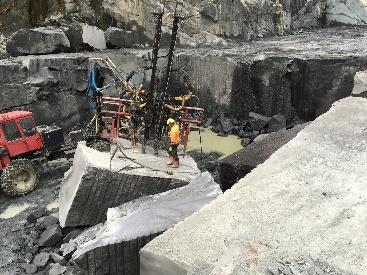

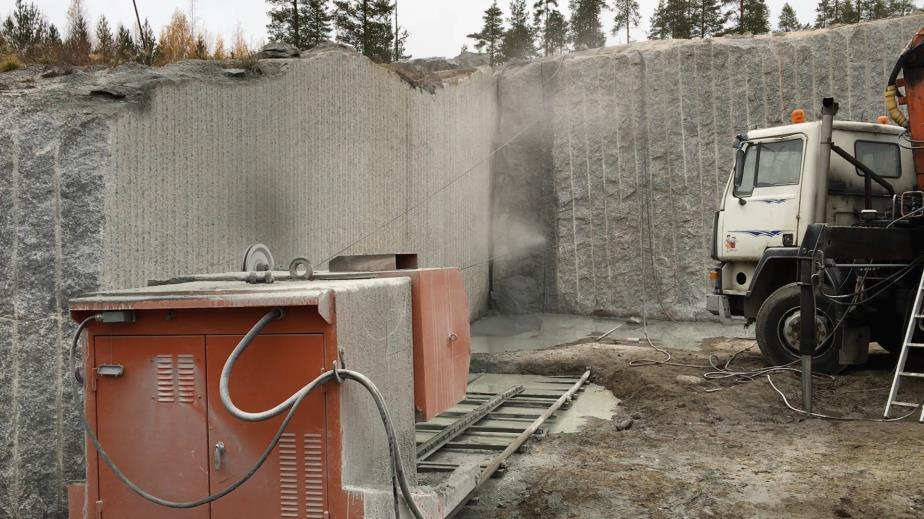

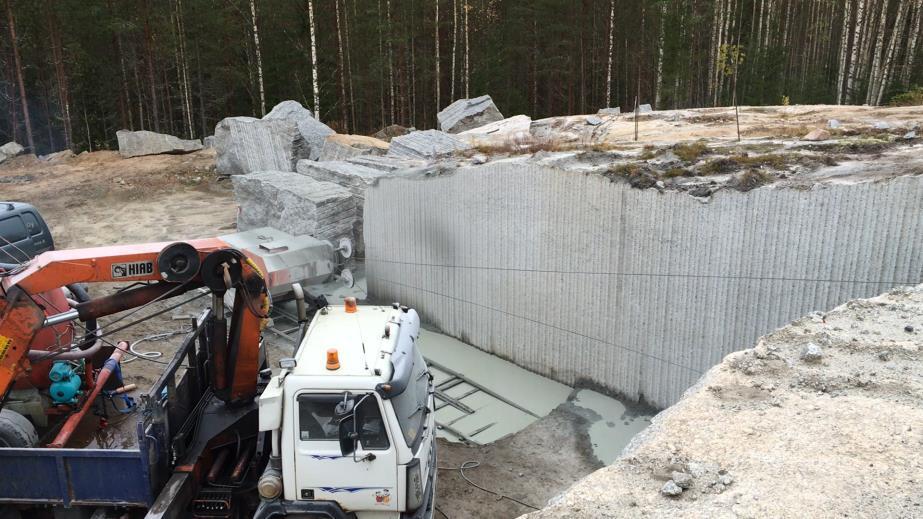

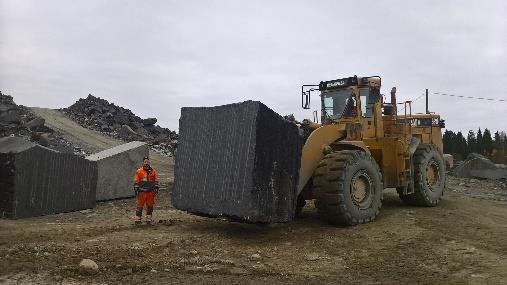

22 Louhimokuvia
