Huolto-ohjeet Elements-huolto-ohjeet 1 / 12 Copyright KOMPAN A/S V00028EU KRH
|
|
- Ville Pakarinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Huolto-ohjeet 1 / 12 Copyright KOMPAN A/S V00028EU KRH
2 Huolto-ohjeet JOHDANTO... 3 JOUSTAVIEN PÄÄLLYSTEIDEN TAULUKKO ERITYISET HUOLTOTOIMET YLEISTÄ HUOMIOITAVAA KIINNITYSOSIEN HUOLTO Do-Nut-pultinsuojuksien/pulttien tarkastus ja huolto Muut kiinnitysosat MUOVISET SUOJALEVYT JA TOLPPIEN/PULTTIEN HATUT Muovisten suojalevyjen ja tolppien/pulttien hattujen tarkastus KETJUT JA VÄLIKAPPALEET Ketjujen ja välikappaleiden tarkastus TOLPAT Tolppien tarkastus ja huolto PANEELIT... 7 Paneelien huolto LATTIAT Lattioiden tarkastus ja huolto ALUMIINISET KIINNIKELEVYT... 7 Alumiinisten kiinnikelevyjen huolto LIIKKUVAT RAKENTEET... 8 Liikkuvien rakenteiden huolto PLAYSHELL-TASOT PlayShell-tasojen tarkastus VERKOT JA KÖYDET... 8 Verkkojen/köysien tarkastus ja huolto KEINUT... 9 Keinujen heilurisaranoiden tarkastus ja vaihto... 9 PÄIVITTÄISET/VIIKOITTAISET HUOLTOTOIMET KUUKAUSITTAISET/KAUSITTAISET HUOLTOTOIMET VUOSITTAISET HUOLTOTOIMET HUOLTOPÄIVÄKIRJA / 12 Copyright KOMPAN A/S V00028EU KRH
3 Johdanto Onnittelumme Kompan Elements -leikkirakenteen valinnan johdosta. Olette valinneet korkealaatuisen tuotteen, joka oikein huollettuna tulee kestämään monen vuoden kovan käytön. KOMPAN, Inc. suunnittelee ja valmistaa leikkirakenteensa huolellisesti ja niiden turvallisuus vastaa kaikkia tämänhetkisiä standardeja. Omistajan vastuulla on pitää leikkirakenne ja sen ympäristö kunnossa niin, että rakenteen käyttö pysyy turvallisena. KOMPAN, Inc. suosittelee, että kaikki leikkirakenteet ja käyttöalueet sekä niitä ympäröivä joustava päällyste tarkastetaan ja huolletaan säännöllisesti leikkialueen ja sillä leikkivien lasten turvallisuuden varmistamiseksi. VAROITUS! Näiden tarkastus- ja huolto-ohjeiden noudattamatta jättäminen vaarantaa leikkirakenteen ja sitä ympäröivän alueen turvallisuuden ja saattaa johtaa vakaviin henkilövahinkoihin. KOMPAN A/S ei ole vastuussa mistään vammoista tai vaurioista, jotka johtuvat näiden ohjeiden noudattamatta jättämisestä. Tämä ohjekirjanen sisältää niitä tarkastus- ja huoltotoimenpiteitä koskevia suosituksia, joita leikkirakenteen omistajan/hoitajan tulee suorittaa säännöllisesti. Leikkitelineen tarkastukset ja huoltotoimet tulee toimenpiteestä riippuen suorittaa päivittäin/viikoittain, kuukausittain/kausittain tai vuosittain. Jos Elements-leikkirakenteenne on erityisen kovassa käytössä tai alttiina ankarille sääoloille, saattavat sen tarkastukset ja huoltotoimet olla tarpeen useammin kuin näissä ohjeissa suositellaan. Osien vaihtaminen voi ajoittain olla tarpeen rikkoontumisesta tai kulumisesta johtuen. Tällaiset osat tulee vaihtaa välittömästi turvallisuussyistä. Korjaustoimet tulee suorittaa näiden huolto-ohjeiden sekä tarvittaessa asennusohjeiden mukaisella tavalla. Varaosia ja lisäkopioita asennusohjeista saatte KOMPANmyyntiedustajaltanne tai ottamalla suoraan yhteyttä KOMPAN A/S:ään internetsivujemme kautta osoitteessa Mikäli korjaustoimia ei voida suorittaa heti, on kyseessä olevan leikkirakenteen osan tai tarvittaessa koko rakenteen käyttö estettävä. Pelkät varoituskyltit ovat riittämättömiä eikä niiden käyttöä suositella. Tämä ohjekirjanen sisältää seuraavat kappaleet: Erityiset huoltotoimet Päivittäiset/viikoittaiset huoltotoimet Kuukausittaiset/kausittaiset huoltotoimet Vuosittaiset huoltotoimet Huoltopäiväkirjan malli huoltotoimenpiteiden kirjaamista varten (viimeinen sivu). Päivittäiset/viikoittaiset tarkastukset voidaan suorittaa silmämääräisesti mahdollisten ongelmien havaitsemiseksi. Kuukausittaisten/kausittaisten tarkastusten tulokset tulee sen sijaan kirjata huoltopäiväkirjaan. Lisäksi tulee tehdä kattava vuosiraportti, joka tulee säilyttää kansiossa yhdessä muiden leikkirakennetta koskevien asiakirjojen kanssa. On suositeltavaa, että omistaja/hoitaja järjestää kansion leikkirakennetta tai koko leikkikenttää koskeville asiakirjoille. Kansion tulee sisältää ainakin seuraavat asiakirjat: Huolto-ohjeet. Asennusohjeet. Kauppa- ja takuuasiakirjat. Huoltopäiväkirjat. Kattavat vuositarkastusraportit. On tärkeää huomioida, että lasten leikkitavat vaihtelevat. Kaikkien tarkastustulosten 3 / 12 Copyright KOMPAN A/S V00028EU KRH

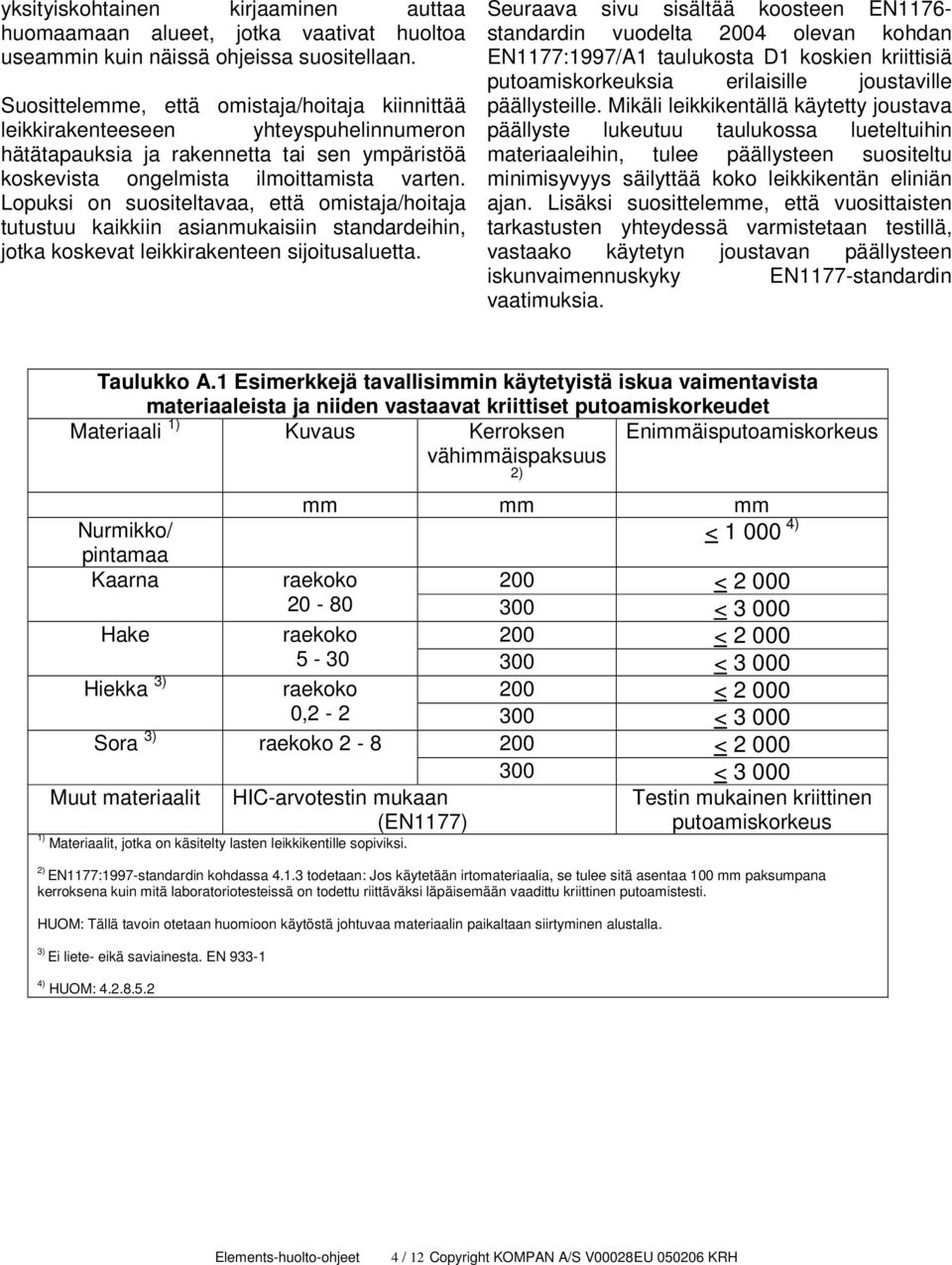

4 yksityiskohtainen kirjaaminen auttaa huomaamaan alueet, jotka vaativat huoltoa useammin kuin näissä ohjeissa suositellaan. Suosittelemme, että omistaja/hoitaja kiinnittää leikkirakenteeseen yhteyspuhelinnumeron hätätapauksia ja rakennetta tai sen ympäristöä koskevista ongelmista ilmoittamista varten. Lopuksi on suositeltavaa, että omistaja/hoitaja tutustuu kaikkiin asianmukaisiin standardeihin, jotka koskevat leikkirakenteen sijoitusaluetta. Seuraava sivu sisältää koosteen EN1176- standardin vuodelta 2004 olevan kohdan EN1177:1997/A1 taulukosta D1 koskien kriittisiä putoamiskorkeuksia erilaisille joustaville päällysteille. Mikäli leikkikentällä käytetty joustava päällyste lukeutuu taulukossa lueteltuihin materiaaleihin, tulee päällysteen suositeltu minimisyvyys säilyttää koko leikkikentän eliniän ajan. Lisäksi suosittelemme, että vuosittaisten tarkastusten yhteydessä varmistetaan testillä, vastaako käytetyn joustavan päällysteen iskunvaimennuskyky EN1177-standardin vaatimuksia. Taulukko A.1 Esimerkkejä tavallisimmin käytetyistä iskua vaimentavista materiaaleista ja niiden vastaavat kriittiset putoamiskorkeudet Materiaali 1) Kuvaus Kerroksen vähimmäispaksuus 2) Enimmäisputoamiskorkeus mm mm mm Nurmikko/ < ) pintamaa Kaarna raekoko 200 < < Hake raekoko 200 < < Hiekka 3) raekoko 200 < , < Sora 3) raekoko < < Muut materiaalit HIC-arvotestin mukaan (EN1177) Testin mukainen kriittinen putoamiskorkeus 1) Materiaalit, jotka on käsitelty lasten leikkikentille sopiviksi. 2) EN1177:1997-standardin kohdassa todetaan: Jos käytetään irtomateriaalia, se tulee sitä asentaa 100 mm paksumpana kerroksena kuin mitä laboratoriotesteissä on todettu riittäväksi läpäisemään vaadittu kriittinen putoamistesti. HUOM: Tällä tavoin otetaan huomioon käytöstä johtuvaa materiaalin paikaltaan siirtyminen alustalla. 3) Ei liete- eikä saviainesta. EN ) HUOM: / 12 Copyright KOMPAN A/S V00028EU KRH

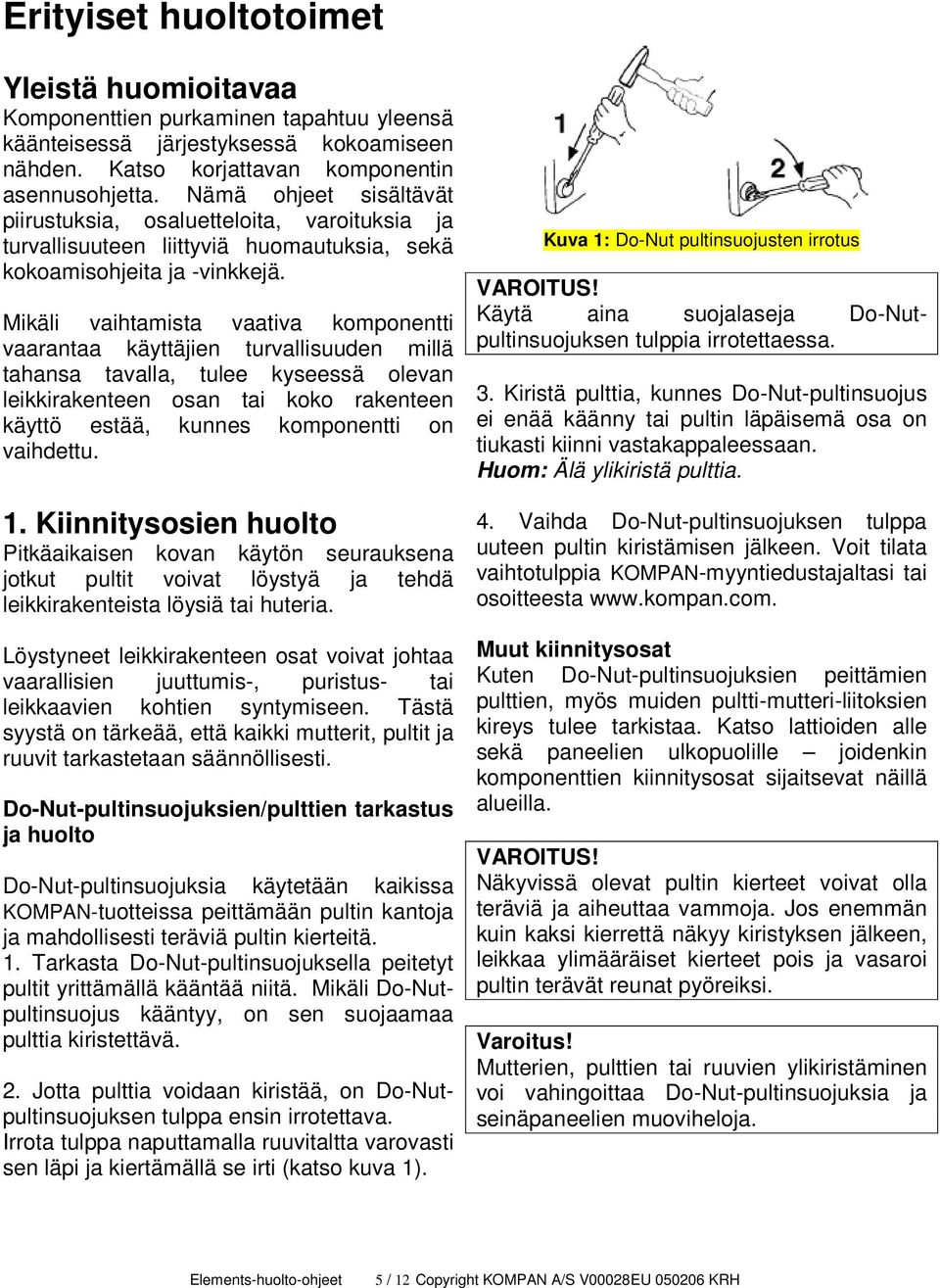

5 Erityiset huoltotoimet Yleistä huomioitavaa Komponenttien purkaminen tapahtuu yleensä käänteisessä järjestyksessä kokoamiseen nähden. Katso korjattavan komponentin asennusohjetta. Nämä ohjeet sisältävät piirustuksia, osaluetteloita, varoituksia ja turvallisuuteen liittyviä huomautuksia, sekä kokoamisohjeita ja -vinkkejä. Mikäli vaihtamista vaativa komponentti vaarantaa käyttäjien turvallisuuden millä tahansa tavalla, tulee kyseessä olevan leikkirakenteen osan tai koko rakenteen käyttö estää, kunnes komponentti on vaihdettu. 1. Kiinnitysosien huolto Pitkäaikaisen kovan käytön seurauksena jotkut pultit voivat löystyä ja tehdä leikkirakenteista löysiä tai huteria. Löystyneet leikkirakenteen osat voivat johtaa vaarallisien juuttumis-, puristus- tai leikkaavien kohtien syntymiseen. Tästä syystä on tärkeää, että kaikki mutterit, pultit ja ruuvit tarkastetaan säännöllisesti. Do-Nut-pultinsuojuksien/pulttien tarkastus ja huolto Do-Nut-pultinsuojuksia käytetään kaikissa KOMPAN-tuotteissa peittämään pultin kantoja ja mahdollisesti teräviä pultin kierteitä. 1. Tarkasta Do-Nut-pultinsuojuksella peitetyt pultit yrittämällä kääntää niitä. Mikäli Do-Nutpultinsuojus kääntyy, on sen suojaamaa pulttia kiristettävä. 2. Jotta pulttia voidaan kiristää, on Do-Nutpultinsuojuksen tulppa ensin irrotettava. Irrota tulppa naputtamalla ruuvitaltta varovasti sen läpi ja kiertämällä se irti (katso kuva 1). Kuva 1: Do-Nut pultinsuojusten irrotus VAROITUS! Käytä aina suojalaseja Do-Nutpultinsuojuksen tulppia irrotettaessa. 3. Kiristä pulttia, kunnes Do-Nut-pultinsuojus ei enää käänny tai pultin läpäisemä osa on tiukasti kiinni vastakappaleessaan. Huom: Älä ylikiristä pulttia. 4. Vaihda Do-Nut-pultinsuojuksen tulppa uuteen pultin kiristämisen jälkeen. Voit tilata vaihtotulppia KOMPAN-myyntiedustajaltasi tai osoitteesta Muut kiinnitysosat Kuten Do-Nut-pultinsuojuksien peittämien pulttien, myös muiden pultti-mutteri-liitoksien kireys tulee tarkistaa. Katso lattioiden alle sekä paneelien ulkopuolille joidenkin komponenttien kiinnitysosat sijaitsevat näillä alueilla. VAROITUS! Näkyvissä olevat pultin kierteet voivat olla teräviä ja aiheuttaa vammoja. Jos enemmän kuin kaksi kierrettä näkyy kiristyksen jälkeen, leikkaa ylimääräiset kierteet pois ja vasaroi pultin terävät reunat pyöreiksi. Varoitus! Mutterien, pulttien tai ruuvien ylikiristäminen voi vahingoittaa Do-Nut-pultinsuojuksia ja seinäpaneelien muoviheloja. 5 / 12 Copyright KOMPAN A/S V00028EU KRH
6 2. Muoviset suojalevyt ja tolppien/pulttien hatut Muovisten suojalevyjen ja tolppien/pulttien hattujen tarkastus Tarkasta ja tarvittaessa vaihda: 1. Seinä- ja kattopaneelien muoviset suojalevyt. 2. Seinä- ja lattiakiinnikelevyjen pultteja peittävät muoviset hatut. 3. Kumipäällysteisten tolppien päitä peittävät muoviset hatut. Tolppan hattu Kiinnikelevyn hattu Seinäpaneelin suojalevy Kuva 2: Muovisten suojalevyjen ja hattujen sijainti 3. Ketjut ja välikappaleet Ketjujen ja välikappaleiden tarkastus Tarkasta kaikki ketjut (keinuissa, verkon ja rungon välikappaleet, jne.) lenkkien vääntymisen tai saranapisteiden liiallisen kulumisen varalta. Jos yksikin saranapiste on kulunut ohuemmaksi kuin 3 mm (katso kuva 3), tulee ketju vaihtaa. Kulumispisteet Kuva 3: Ketjujen kriittiset kulumispisteet 4. Tolpat Tolppien tarkastus ja huolto Tarkasta kumipäällysteiset tolpat lovien, naarmujen, leikkaantumien tai kulumien varalta. Pahasti vahingoittuneet tai ruostuneet tolpat tulee vaihtaa. Huom: Tolppien materiaali kumipäällysteen alla on galvanoitua terästä, joten vähäiset naarmut kumissa eivät vaikuta tolppien ruostesuojaan. Tolpat perustuksiin yhdistävien pulttien kireys tulee tarkastaa säännöllisesti. 5. Paneelit Paneelien huolto Tarkasta kaikki paneelit löystymisen varalta tarttumalla niiden yläreunaan ja ravistamalla niitä. Jos paneeli on huterasti kiinni, kiristä kaikki löysällä olevat pultit tai ruuvit näiden ohjeiden Kiinnitysosien huolto -kohdan mukaisesti. Jos paneeli on vahingoittunut, tulee se vaihtaa välittömästi. VAROITUS! Estä pääsy korotetuille tasoille, joissa on vahingoittunut paneeli, mikäli paneelia ei voida vaihtaa heti. 6. Lattiat Lattioiden tarkastus ja huolto Tarkasta silmämääräisesti tolppien ja galvanoitujen lattiarunkojen väliset liitokset. Jos lattiarunko tuntuu löysältä, kiristä kahta kiinnityspulttia, kunnes runko on tiivisti tolppaa vasten. Tarkasta kaikki rungot naarmujen ja ruostumisen varalta. Vahingoittuneet tai ruostuneet rungot tulee vaihtaa. Lievästi ruostuneita kohtia galvanoinnissa voi suojata maalilla, jossa on korkea sinkkipitoisuus. Tarkasta kaikki lattioiden ja runkojen väliset kiinnikkeet ja vaihda ruostuneet osat. 6 / 12 Copyright KOMPAN A/S V00028EU KRH
7 7. Alumiiniset kiinnikelevyt Alumiinisten kiinnikelevyjen huolto Tarkasta verkkojen, turvatankojen, kattoputkien ja seinäpaneelien alumiiniset kiinnikelevyt sekä kiinnikelevyjen pulttien kireys. 8. Liikkuvat rakenteet Liikkuvien rakenteiden huolto Tarkasta yksittäisten liikkuvien tai pyörivien leikkirakenteiden laakerit tai liikkuvat osat. Kiristä, korjaa tai vaihda tarvittaessa. Esimerkkejä näistä yksittäisistä leikkirakenteista ovat: Kiikarit, Megafonit, Kompassi, Lennätin, Hiekkapyörä, jne. Tarkasta PlayShell-tasoja kannattelevat metalliputket ruostumisen varalta ja vaihda ne tarvittaessa. Kuva 5: PlayShell-tasojen kiinnitysosien sijainti 10. Verkot ja köydet Do-Nut hattu Ruuvi Do-Nut kanta Tiivistysrengas Stopparilaippa Kiristysruuvi KOMPANin käyttämät köydet ja verkot koostuvat teräsvaijeriytimestä ja nailonpeitteestä. Teräsvaijeri lisää köyden vahvuutta sekä ilkivallankestävyyttä ja nailonpeite tekee köydestä pehmeän koskettaa. Verkkojen/köysien tarkastus ja huolto Kuva 4: Kiikarit, Megafoni, Kompassi, Lennätin, Hiekkapyörä, jne. 9. PlayShell-tasot PlayShell-tasojen tarkastus Tarkasta jokainen PlayShell-taso löystyneiden liitosten varalta yrittämällä liikuttaa niitä ylös ja alas. Mikäli ne eivät ole tiukasti paikallaan, löysennä kiristysruuveja PlayShell-tason pohjassa ja työnnä tasoa ylös tiivistysrengasta vasten ennen kiristysruuvien uudelleenkiristämistä (katso kuva 5). Tarkasta huolellisesti kaikki verkot ja köydet nailonpeitteen alta paljastuvan metallivaijerin varalta. Mikäli vaijeria näkyy, on verkko tai köysi vaihdettava heti. Älä odota uuden verkon/köyden saapumista ennen vanhan poistamista! VAROITUS! Paljastunut metallivaijeri verkoissa ja köysissä voi purkautuessaan olla erittäin terävää ja johtaa vakaviin vammoihin. Mikäli tällaisia verkkoja tai köysiä havaitaan, on ne heti vaihdettava. Tarkasta rakenne köysien tai verkkojen löystyneiden kiinnitysosien varalta ja kiristä tarvittaessa. 7 / 12 Copyright KOMPAN A/S V00028EU KRH
8 Tarkasta verkkoja ja köysiä sisältävien leikkirakenteiden perustukset. Jos perustukset ovat epävakaat, on leikkirakenne ehkä perustettava uudelleen. Kuva 6: Heulurisaranan sijainti VAROITUS! Epävakaiden perustuksien varassa olevat verkkoja ja köysiä sisältävät leikkirakenteet voivat aiheuttaa kuristumisen vaaran. 11. Keinut Keinujen heilurisaranoiden tarkastus ja vaihto Tarkasta heilurisaranat liiallisen kulumisen varalta. Heilurisaranoiden tulee liikkua vaivattomasti ilman liiallista sivuliikettä tai vaappumista. Jos heilurisarana on kulunut liikaa, voi vaihtosaranoita tilata KOMPANmyyntiedustajalta tai osoitteesta Kuva 7: Keinun heilurisaranat Jos keinun istuimen ja joustavan päällysteen välinen etäisyys on lyhyempi kuin 350 mm, on ketjua lyhennettävä kuvan 6 osoittamalla tavalla. Vaihda aina heilurisarana, jos sen liike on jäykkää tai epävakaata, tai jos sen ja ketjuun yhdistävän välikappaleen saranapiste on kulunut ohuemmaksi kuin 3 mm (katso kohta 3: Ketjut ja välikappaleet ). Tarkasta heilurisaranan laakeripesän ja ketjuun yhdistävän välikappaleen välinen kantasarana. Jos sarana tuntuu löysältä tai on vahingoittunut tai haljennut, vaihda heilurisarana välittömästi. 8 / 12 Copyright KOMPAN A/S V00028EU KRH

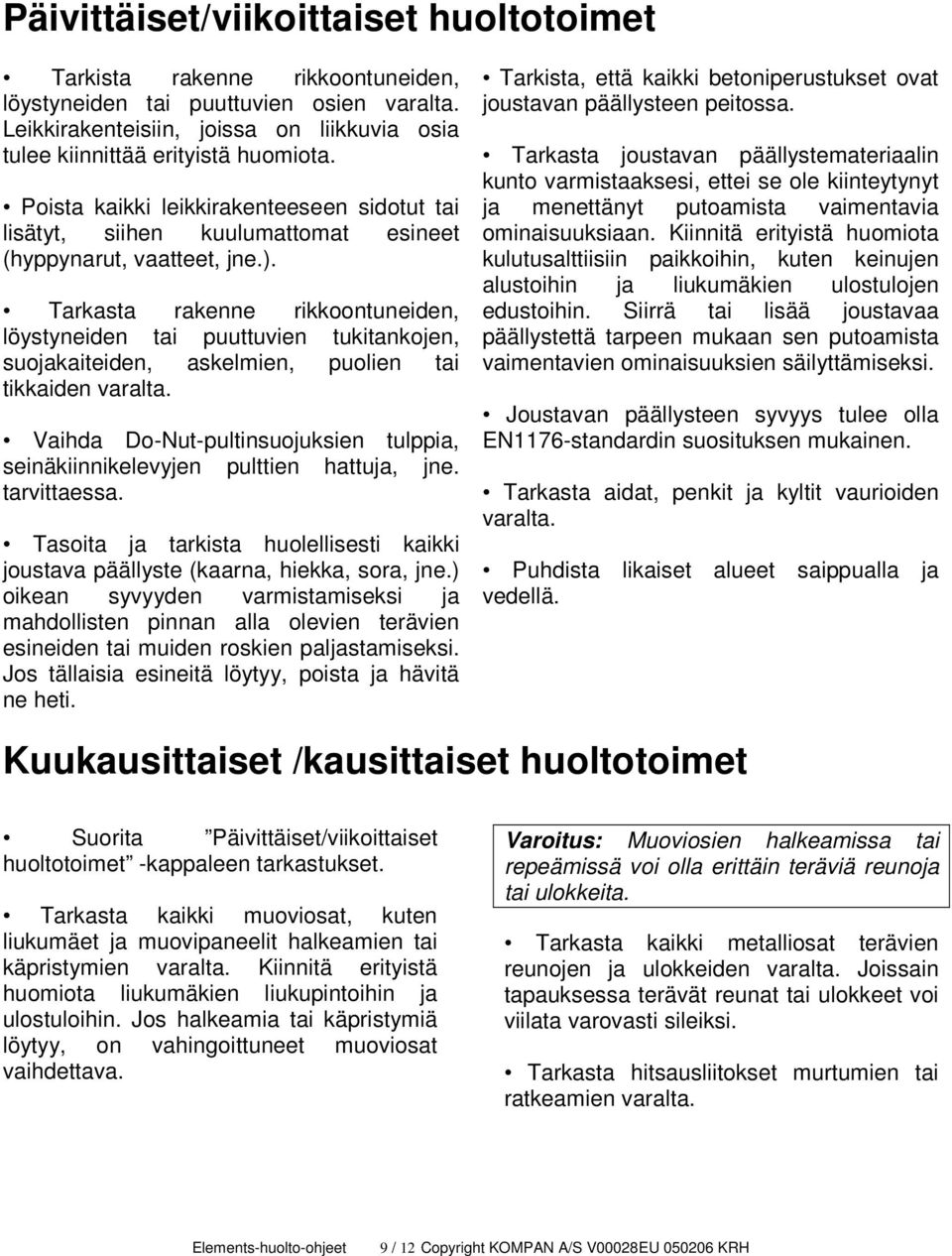

9 Päivittäiset/viikoittaiset huoltotoimet Tarkista rakenne rikkoontuneiden, löystyneiden tai puuttuvien osien varalta. Leikkirakenteisiin, joissa on liikkuvia osia tulee kiinnittää erityistä huomiota. Poista kaikki leikkirakenteeseen sidotut tai lisätyt, siihen kuulumattomat esineet (hyppynarut, vaatteet, jne.). Tarkasta rakenne rikkoontuneiden, löystyneiden tai puuttuvien tukitankojen, suojakaiteiden, askelmien, puolien tai tikkaiden varalta. Vaihda Do-Nut-pultinsuojuksien tulppia, seinäkiinnikelevyjen pulttien hattuja, jne. tarvittaessa. Tasoita ja tarkista huolellisesti kaikki joustava päällyste (kaarna, hiekka, sora, jne.) oikean syvyyden varmistamiseksi ja mahdollisten pinnan alla olevien terävien esineiden tai muiden roskien paljastamiseksi. Jos tällaisia esineitä löytyy, poista ja hävitä ne heti. Tarkista, että kaikki betoniperustukset ovat joustavan päällysteen peitossa. Tarkasta joustavan päällystemateriaalin kunto varmistaaksesi, ettei se ole kiinteytynyt ja menettänyt putoamista vaimentavia ominaisuuksiaan. Kiinnitä erityistä huomiota kulutusalttiisiin paikkoihin, kuten keinujen alustoihin ja liukumäkien ulostulojen edustoihin. Siirrä tai lisää joustavaa päällystettä tarpeen mukaan sen putoamista vaimentavien ominaisuuksien säilyttämiseksi. Joustavan päällysteen syvyys tulee olla EN1176-standardin suosituksen mukainen. Tarkasta aidat, penkit ja kyltit vaurioiden varalta. Puhdista likaiset alueet saippualla ja vedellä. Kuukausittaiset /kausittaiset huoltotoimet Suorita Päivittäiset/viikoittaiset huoltotoimet -kappaleen tarkastukset. Tarkasta kaikki muoviosat, kuten liukumäet ja muovipaneelit halkeamien tai käpristymien varalta. Kiinnitä erityistä huomiota liukumäkien liukupintoihin ja ulostuloihin. Jos halkeamia tai käpristymiä löytyy, on vahingoittuneet muoviosat vaihdettava. Varoitus: Muoviosien halkeamissa tai repeämissä voi olla erittäin teräviä reunoja tai ulokkeita. Tarkasta kaikki metalliosat terävien reunojen ja ulokkeiden varalta. Joissain tapauksessa terävät reunat tai ulokkeet voi viilata varovasti sileiksi. Tarkasta hitsausliitokset murtumien tai ratkeamien varalta. 9 / 12 Copyright KOMPAN A/S V00028EU KRH
10 Etsi aukkoja, joihin vaatekappaleet tai niiden kurenauhat voisivat tarttua. Kiinnitä erityistä huomiota liukumäkien ympäristöön. 3. Paneelit ja lattiat. 4. PlayShell-tasot. 5. Keinut. Suorita seuraavien Erityiset huoltotoimet -kappaleessa olevien kohtien tarkastukset: 1. Kiinnitysosien huolto. 2. Ketjut ja välikappaleet. Vuosittaiset huoltotoimet Suorita Päivittäiset/viikoittaiset huoltotoimet -kappaleen tarkastukset. Suorita Kuukausittaiset/kausittaiset huoltotoimet -kappaleen tarkastukset. Tarkasta kaikki joustavan päällysteen alla olevat komponentit rappeutumisen varalta. Tarkasta kaikkien leikkikentän rakenteiden vakaus. Jos jokin rakenne on huterasti maassa, on se perustettava uudelleen. Katso perustusohjeet leikkirakenteen omasta asennusohjeesta. Perustamiseen tarvittava betonimäärä voi olla asennusohjeen suosittelemaa määrää suurempi, sillä perustuskuoppa saattaa olla isompi toisen kaivamisen jälkeen. Tarkasta, että verkkoja sisältävien rakenteiden perustukset ovat vakaat sekä vaaditun syvyisen joustavan päällystekerroksen alla. Mikäli leikkikentällä on reunus, joka pitää irtonaisen päällysteen leikkialueella, tarkasta se halkeamien, murentumien, sälöytymisen, lahoamisen tai muiden vaurioiden varalta. Tarkasta leikkirakenteita kehystävät metalliosat varmistaaksesi, että ne ovat paikallaan eivätkä ole rikkoutuneet tai ruostuneet. Tarkasta myös, että ne ovat vaaditun syvyisen joustavan päällystekerroksen peittämiä. Tarkasta kaikkien pään yläpuolisten leikkirakenteiden metalliosat. Suorita seuraavien Erityiset huoltotoimet - kappaleessa olevien kohtien tarkastukset: 1. Tolpat. 2. Liikkuvat rakenteet. 3. Verkot ja köydet. Näiden tarkastusten tulokset sekä niiden seurauksena suoritetut huoltotoimet tulee kirjata raporttimuotoon. Raportti on säilytettävä kansiossa yhdessä muiden leikkirakennetta koskevien asiakirjojen kanssa. 10 / 12 Copyright KOMPAN A/S V00028EU KRH

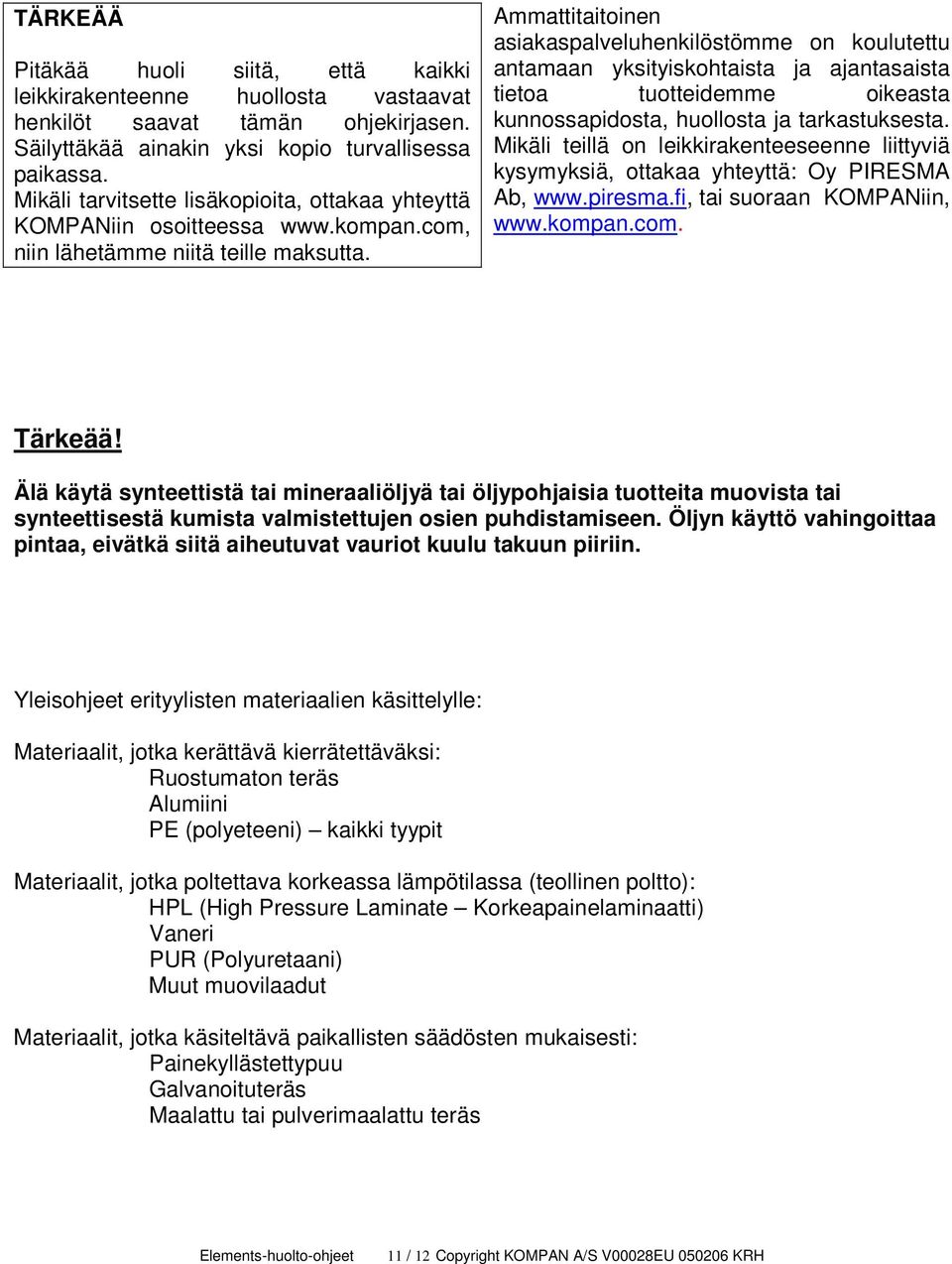

11 TÄRKEÄÄ Pitäkää huoli siitä, että kaikki leikkirakenteenne huollosta vastaavat henkilöt saavat tämän ohjekirjasen. Säilyttäkää ainakin yksi kopio turvallisessa paikassa. Mikäli tarvitsette lisäkopioita, ottakaa yhteyttä KOMPANiin osoitteessa niin lähetämme niitä teille maksutta. Ammattitaitoinen asiakaspalveluhenkilöstömme on koulutettu antamaan yksityiskohtaista ja ajantasaista tietoa tuotteidemme oikeasta kunnossapidosta, huollosta ja tarkastuksesta. Mikäli teillä on leikkirakenteeseenne liittyviä kysymyksiä, ottakaa yhteyttä: Oy PIRESMA Ab, tai suoraan KOMPANiin, Tärkeää! Älä käytä synteettistä tai mineraaliöljyä tai öljypohjaisia tuotteita muovista tai synteettisestä kumista valmistettujen osien puhdistamiseen. Öljyn käyttö vahingoittaa pintaa, eivätkä siitä aiheutuvat vauriot kuulu takuun piiriin. Yleisohjeet erityylisten materiaalien käsittelylle: Materiaalit, jotka kerättävä kierrätettäväksi: Ruostumaton teräs Alumiini PE (polyeteeni) kaikki tyypit Materiaalit, jotka poltettava korkeassa lämpötilassa (teollinen poltto): HPL (High Pressure Laminate Korkeapainelaminaatti) Vaneri PUR (Polyuretaani) Muut muovilaadut Materiaalit, jotka käsiteltävä paikallisten säädösten mukaisesti: Painekyllästettypuu Galvanoituteräs Maalattu tai pulverimaalattu teräs 11 / 12 Copyright KOMPAN A/S V00028EU KRH
12 Sijainti: Tuotenumero: Nimikirjaim et Huoltopäiväkirja Pvm. Huollettu rakenne Huoltotoimenpiteet Huomautukset 12 / 12 Copyright KOMPAN A/S V00028EU KRH
