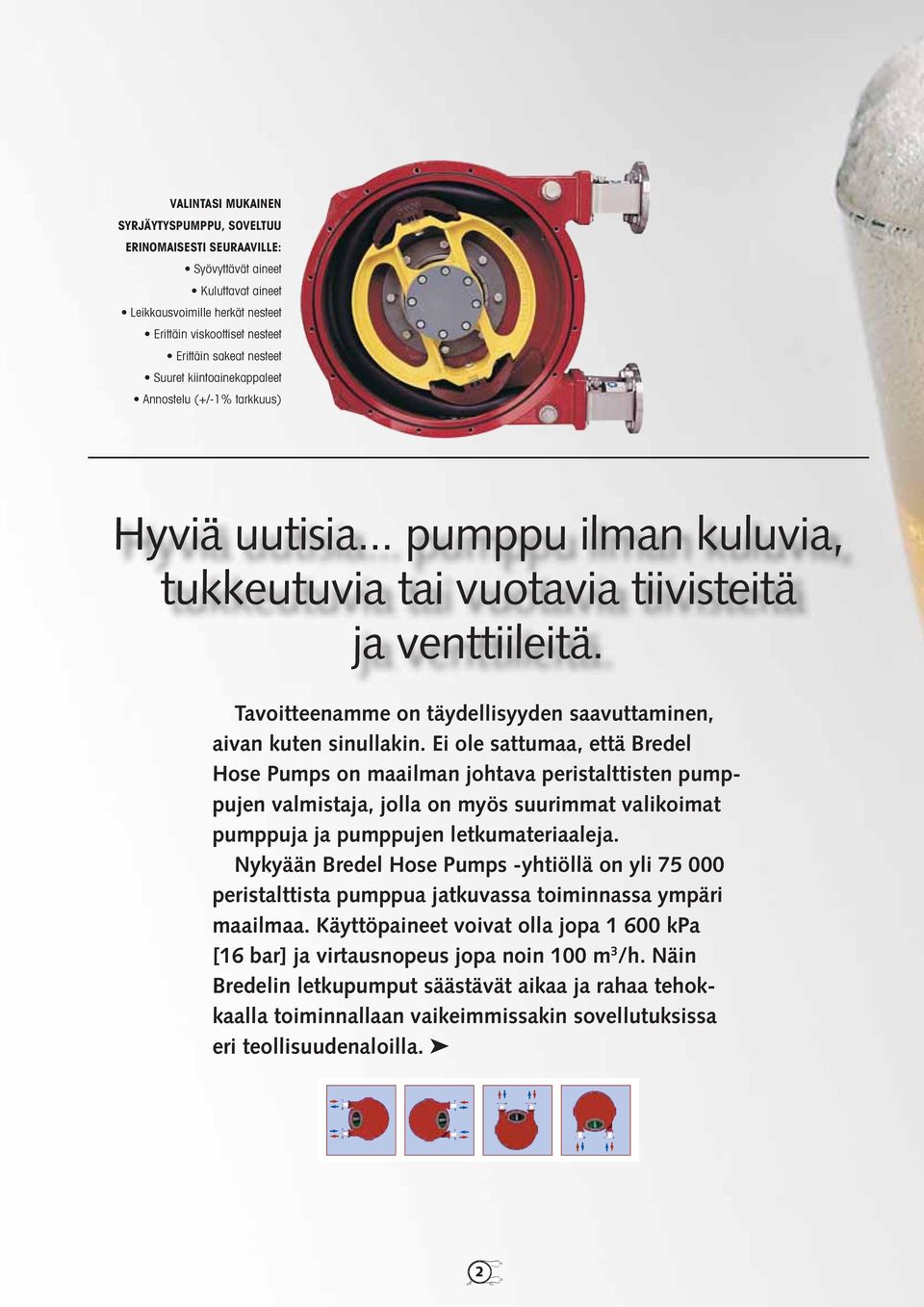

2 VALINTASI MUKAINEN SYRJÄYTYSPUMPPU, SOVELTUU ERINOMAISESTI SEURAAVILLE: Syövyttävät aineet Kuluttavat aineet Leikkausvoimille herkät nesteet Erittäin viskoottiset nesteet Erittäin sakeat nesteet Suuret kiintoainekappaleet Annostelu (+/-1% tarkkuus) Hyviä uutisia... pumppu ilman kuluvia, tukkeutuvia tai vuotavia tiivisteitä ja venttiileitä. Tavoitteenamme on täydellisyyden saavuttaminen, aivan kuten sinullakin. Ei ole sattumaa, että Bredel Hose Pumps on maailman johtava peristalttisten pumppujen valmistaja, jolla on myös suurimmat valikoimat pumppuja ja pumppujen letkumateriaaleja. Nykyään Bredel Hose Pumps -yhtiöllä on yli peristalttista pumppua jatkuvassa toiminnassa ympäri maailmaa. Käyttöpaineet voivat olla jopa kpa [16 bar] ja virtausnopeus jopa noin 0 m 3 /h. Näin Bredelin letkupumput säästävät aikaa ja rahaa tehokkaalla toiminnallaan vaikeimmissakin sovellutuksissa eri teollisuudenaloilla.

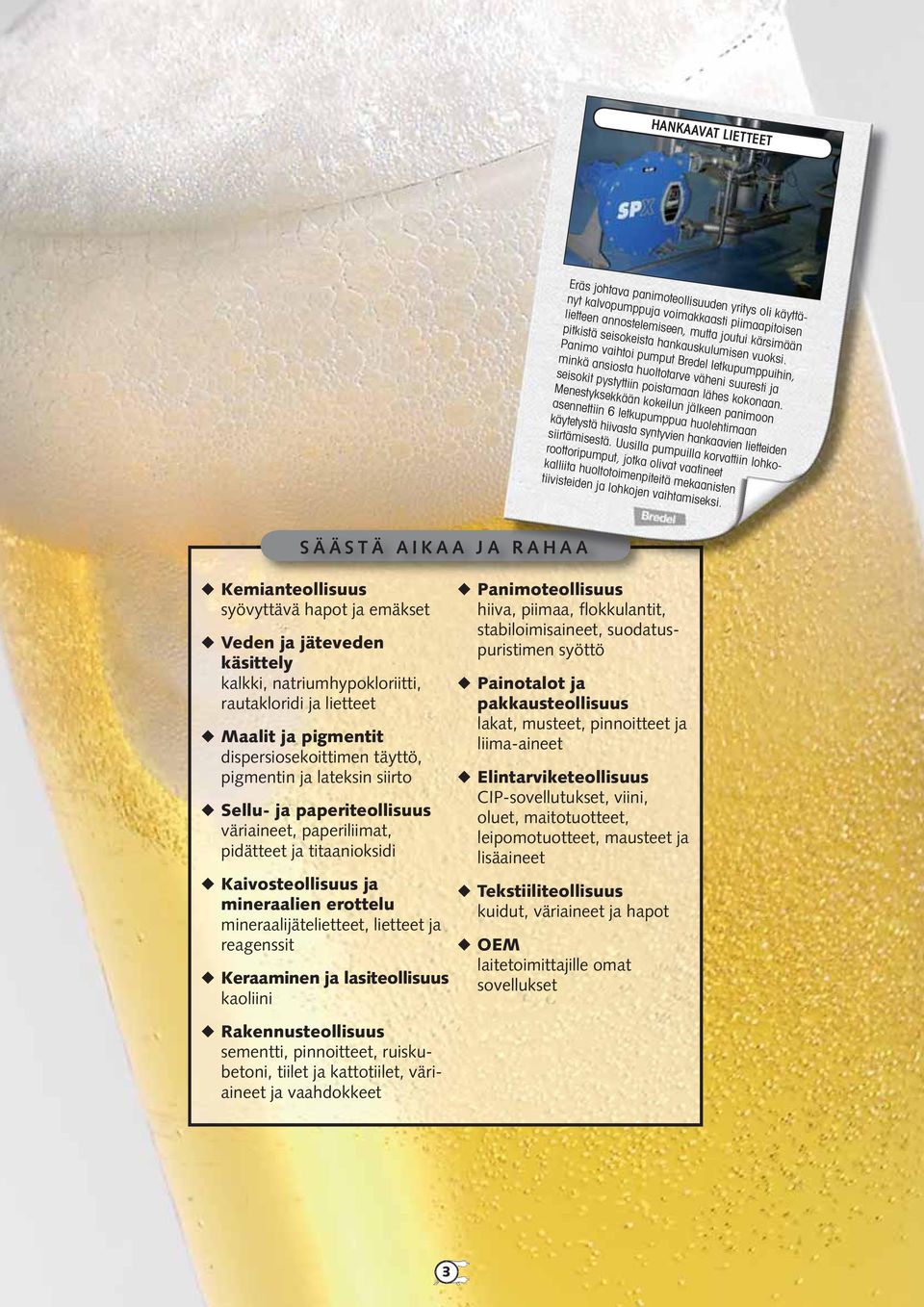

3 HANKAAVAT LIETTEET Eräs johtava panimoteollisuuden yritys oli käyttänyt kalvopumppuja voimakkaasti piimaapitoisen lietteen annostelemiseen, mutta joutui kärsimään pitkistä seisokeista hankauskulumisen vuoksi. Panimo vaihtoi pumput Bredel letkupumppuihin, minkä ansiosta huoltotarve väheni suuresti ja seisokit pystyttiin poistamaan lähes kokonaan. Menestyksekkään kokeilun jälkeen panimoon asennettiin 6 letkupumppua huolehtimaan käytetystä hiivasta syntyvien hankaavien lietteiden siirtämisestä. Uusilla pumpuilla korvattiin lohkoroottoripumput, jotka olivat vaatineet kalliita huoltotoimenpiteitä mekaanisten tiivisteiden ja lohkojen vaihtamiseksi. SÄÄSTÄ AIKAA JA RAHAA Kemianteollisuus syövyttävä hapot ja emäkset Veden ja jäteveden käsittely kalkki, natriumhypokloriitti, rautakloridi ja lietteet Maalit ja pigmentit dispersiosekoittimen täyttö, pigmentin ja lateksin siirto Sellu- ja paperiteollisuus väriaineet, paperiliimat, pidätteet ja titaanioksidi Kaivosteollisuus ja mineraalien erottelu mineraalijätelietteet, lietteet ja reagenssit Keraaminen ja lasiteollisuus kaoliini Panimoteollisuus hiiva, piimaa, flokkulantit, stabiloimisaineet, suodatuspuristimen syöttö Painotalot ja pakkausteollisuus lakat, musteet, pinnoitteet ja liima-aineet Elintarviketeollisuus CIP-sovellutukset, viini, oluet, maitotuotteet, leipomotuotteet, mausteet ja lisäaineet Tekstiiliteollisuus kuidut, väriaineet ja hapot OEM laitetoimittajille omat sovellukset Rakennusteollisuus sementti, pinnoitteet, ruiskubetoni, tiilet ja kattotiilet, väriaineet ja vaahdokkeet 3

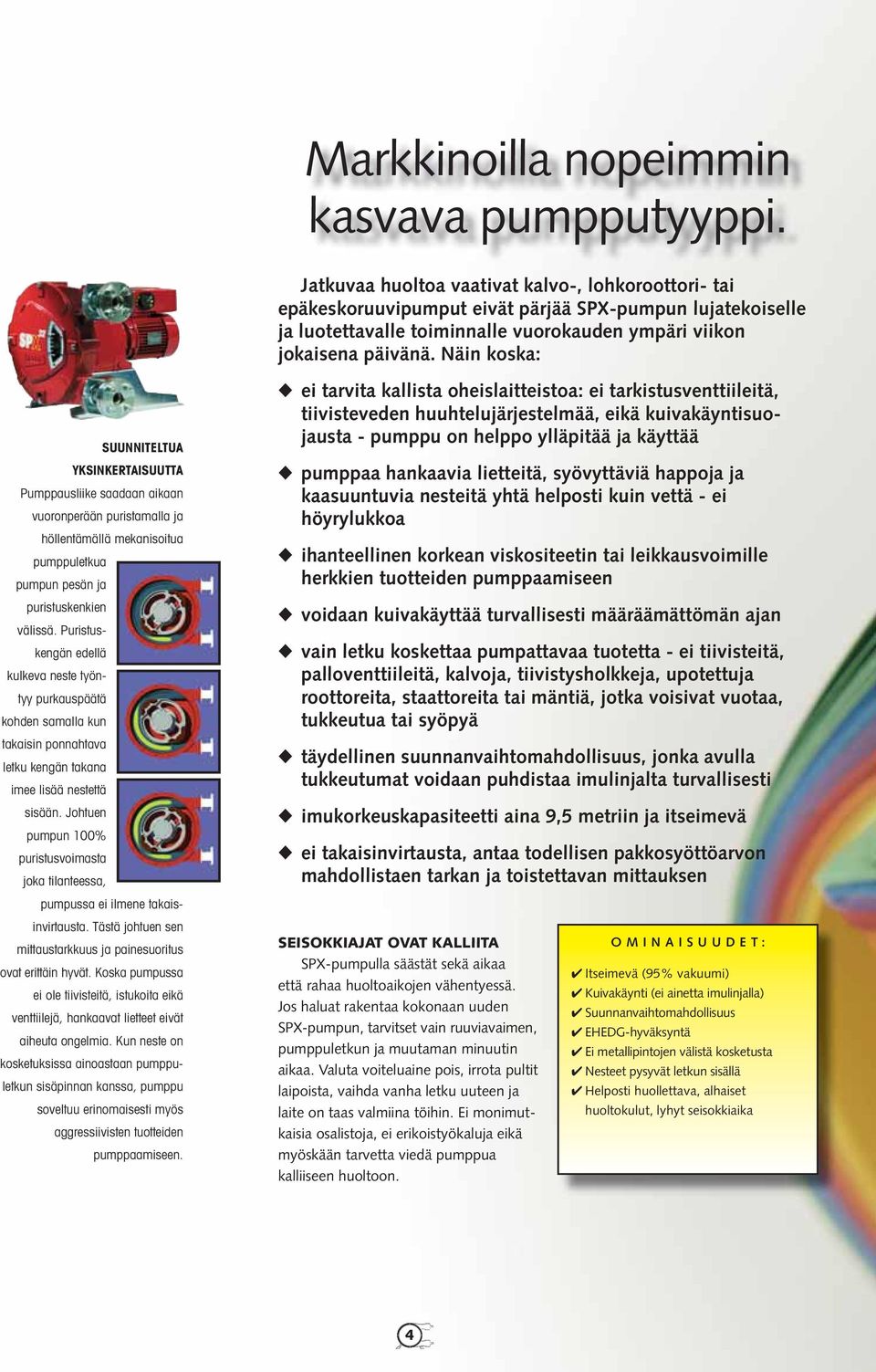

4 Markkinoilla nopeimmin kasvava pumpputyyppi. Jatkuvaa huoltoa vaativat kalvo-, lohkoroottori- tai epäkeskoruuvipumput eivät pärjää SPX-pumpun lujatekoiselle ja luotettavalle toiminnalle vuorokauden ympäri viikon jokaisena päivänä. Näin koska: SUUNNITELTUA YKSINKERTAISUUTTA Pumppausliike saadaan aikaan vuoronperään puristamalla ja höllentämällä mekanisoitua pumppuletkua pumpun pesän ja puristuskenkien välissä. Puristuskengän edellä kulkeva neste työntyy purkauspäätä kohden samalla kun takaisin ponnahtava letku kengän takana imee lisää nestettä sisään. Johtuen pumpun 0% puristusvoimasta joka tilanteessa, pumpussa ei ilmene takaisinvirtausta. Tästä johtuen sen mittaustarkkuus ja painesuoritus ovat erittäin hyvät. Koska pumpussa ei ole tiivisteitä, istukoita eikä venttiilejä, hankaavat lietteet eivät aiheuta ongelmia. Kun neste on kosketuksissa ainoastaan pumppuletkun sisäpinnan kanssa, pumppu soveltuu erinomaisesti myös aggressiivisten tuotteiden pumppaamiseen. ei tarvita kallista oheislaitteistoa: ei tarkistusventtiileitä, tiivisteveden huuhtelujärjestelmää, eikä kuivakäyntisuojausta - pumppu on helppo ylläpitää ja käyttää pumppaa hankaavia lietteitä, syövyttäviä happoja ja kaasuuntuvia nesteitä yhtä helposti kuin vettä - ei höyrylukkoa ihanteellinen korkean viskositeetin tai leikkausvoimille herkkien tuotteiden pumppaamiseen voidaan kuivakäyttää turvallisesti määräämättömän ajan vain letku koskettaa pumpattavaa tuotetta - ei tiivisteitä, palloventtiileitä, kalvoja, tiivistysholkkeja, upotettuja roottoreita, staattoreita tai mäntiä, jotka voisivat vuotaa, tukkeutua tai syöpyä täydellinen suunnanvaihtomahdollisuus, jonka avulla tukkeutumat voidaan puhdistaa imulinjalta turvallisesti imukorkeuskapasiteetti aina 9,5 metriin ja itseimevä ei takaisinvirtausta, antaa todellisen pakkosyöttöarvon mahdollistaen tarkan ja toistettavan mittauksen SEISOKKIAJAT OVAT KALLIITA SPX-pumpulla säästät sekä aikaa että rahaa huoltoaikojen vähentyessä. Jos haluat rakentaa kokonaan uuden SPX-pumpun, tarvitset vain ruuviavaimen, pumppuletkun ja muutaman minuutin aikaa. Valuta voiteluaine pois, irrota pultit laipoista, vaihda vanha letku uuteen ja laite on taas valmiina töihin. Ei monimutkaisia osalistoja, ei erikoistyökaluja eikä myöskään tarvetta viedä pumppua kalliiseen huoltoon. OMINAISUUDET: Itseimevä (95% vakuumi) Kuivakäynti (ei ainetta imulinjalla) Suunnanvaihtomahdollisuus EHEDG-hyväksyntä Ei metallipintojen välistä kosketusta Nesteet pysyvät letkun sisällä Helposti huollettava, alhaiset huoltokulut, lyhyt seisokkiaika

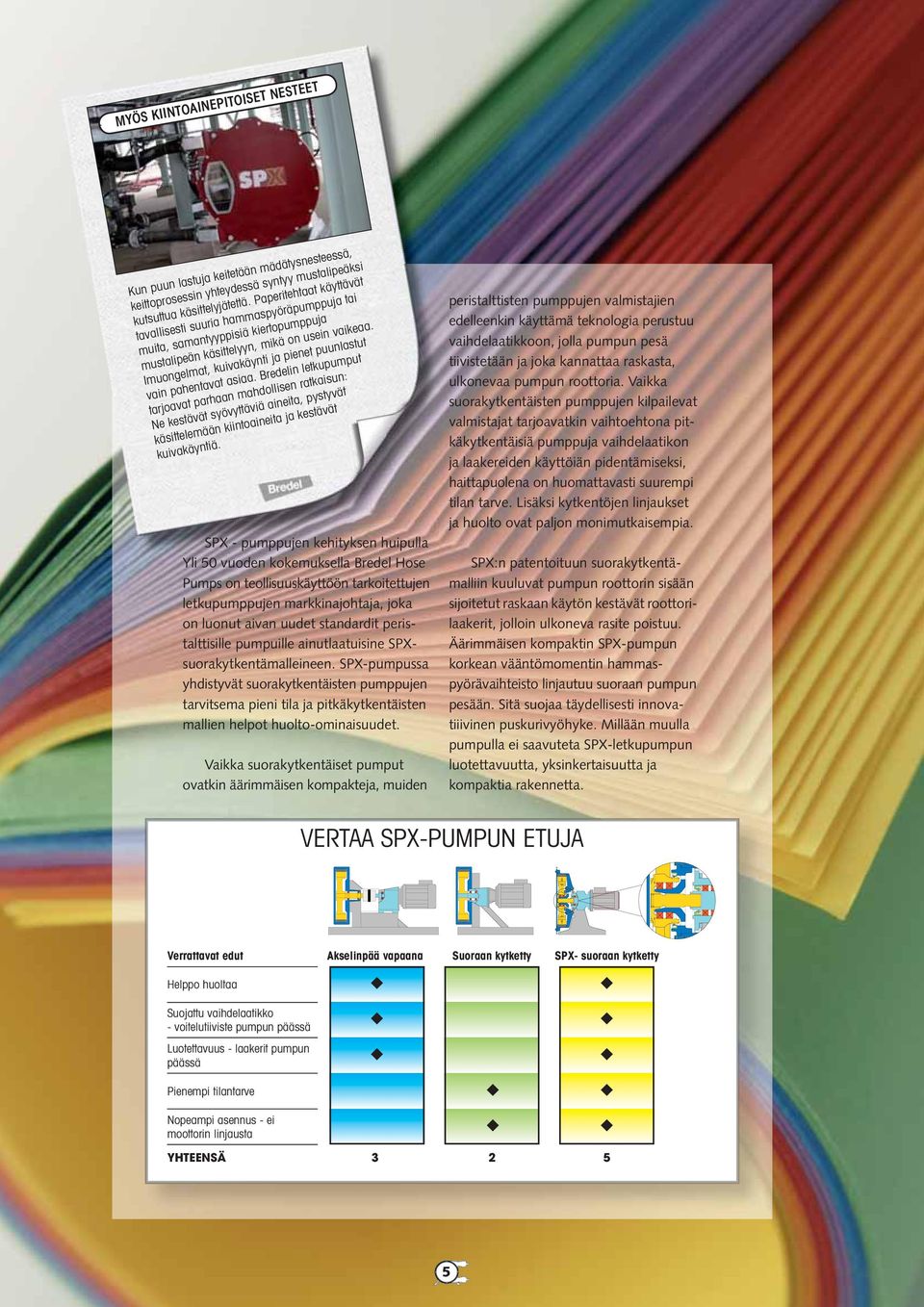

5 MYÖS KIINTOAINEPITOISET NESTEET Kun puun lastuja keitetään mädätysnesteessä, keittoprosessin yhteydessä syntyy mustalipeäksi kutsuttua käsittelyjätettä. Paperitehtaat käyttävät tavallisesti suuria hammaspyöräpumppuja tai muita, samantyyppisiä kiertopumppuja mustalipeän käsittelyyn, mikä on usein vaikeaa. Imuongelmat, kuivakäynti ja pienet puunlastut vain pahentavat asiaa. Bredelin letkupumput tarjoavat parhaan mahdollisen ratkaisun: Ne kestävät syövyttäviä aineita, pystyvät käsittelemään kiintoaineita ja kestävät kuivakäyntiä. SPX - pumppujen kehityksen huipulla Yli 50 vuoden kokemuksella Bredel Hose Pumps on teollisuuskäyttöön tarkoitettujen letkupumppujen markkinajohtaja, joka on luonut aivan uudet standardit peristalttisille pumpuille ainutlaatuisine SPXsuorakytkentämalleineen. SPX-pumpussa yhdistyvät suorakytkentäisten pumppujen tarvitsema pieni tila ja pitkäkytkentäisten mallien helpot huolto-ominaisuudet. Vaikka suorakytkentäiset pumput ovatkin äärimmäisen kompakteja, muiden peristalttisten pumppujen valmistajien edelleenkin käyttämä teknologia perustuu vaihdelaatikkoon, jolla pumpun pesä tiivistetään ja joka kannattaa raskasta, ulkonevaa pumpun roottoria. Vaikka suorakytkentäisten pumppujen kilpailevat valmistajat tarjoavatkin vaihtoehtona pitkäkytkentäisiä pumppuja vaihdelaatikon ja laakereiden käyttöiän pidentämiseksi, haittapuolena on huomattavasti suurempi tilan tarve. Lisäksi kytkentöjen linjaukset ja huolto ovat paljon monimutkaisempia. SPX:n patentoituun suorakytkentämalliin kuuluvat pumpun roottorin sisään sijoitetut raskaan käytön kestävät roottorilaakerit, jolloin ulkoneva rasite poistuu. Äärimmäisen kompaktin SPX-pumpun korkean vääntömomentin hammaspyörävaihteisto linjautuu suoraan pumpun pesään. Sitä suojaa täydellisesti innovatiiivinen puskurivyöhyke. Millään muulla pumpulla ei saavuteta SPX-letkupumpun luotettavuutta, yksinkertaisuutta ja kompaktia rakennetta. VERTAA SPX-PUMPUN ETUJA Verrattavat edut Akselinpää vapaana Suoraan kytketty SPX- suoraan kytketty Helppo huoltaa Suojattu vaihdelaatikko - voitelutiiviste pumpun päässä Luotettavuus - laakerit pumpun päässä Pienempi tilantarve Nopeampi asennus - ei moottorin linjausta YHTEENSÄ 3 5 5

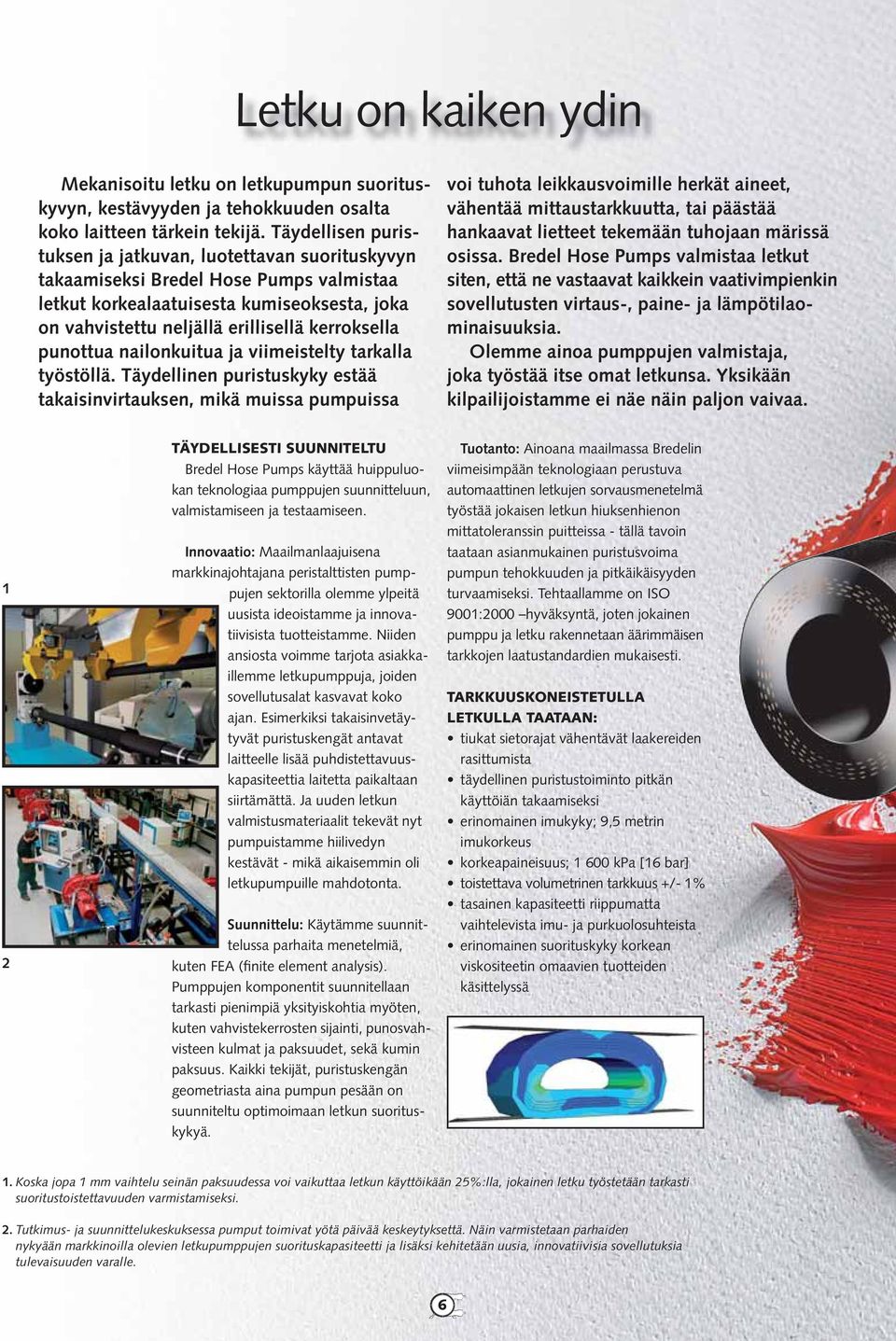

6 Letku on kaiken ydin Mekanisoitu letku on letkupumpun suorituskyvyn, kestävyyden ja tehokkuuden osalta koko laitteen tärkein tekijä. Täydellisen puristuksen ja jatkuvan, luotettavan suorituskyvyn takaamiseksi Bredel Hose Pumps valmistaa letkut korkealaatuisesta kumiseoksesta, joka on vahvistettu neljällä erillisellä kerroksella punottua nailonkuitua ja viimeistelty tarkalla työstöllä. Täydellinen puristuskyky estää takaisinvirtauksen, mikä muissa pumpuissa voi tuhota leikkausvoimille herkät aineet, vähentää mittaustarkkuutta, tai päästää hankaavat lietteet tekemään tuhojaan märissä osissa. Bredel Hose Pumps valmistaa letkut siten, että ne vastaavat kaikkein vaativimpienkin sovellutusten virtaus-, paine- ja lämpötilaominaisuuksia. Olemme ainoa pumppujen valmistaja, joka työstää itse omat letkunsa. Yksikään kilpailijoistamme ei näe näin paljon vaivaa. 1 TÄYDELLISESTI SUUNNITELTU Bredel Hose Pumps käyttää huippuluokan teknologiaa pumppujen suunnitteluun, valmistamiseen ja testaamiseen. Innovaatio: Maailmanlaajuisena markkinajohtajana peristalttisten pumppujen sektorilla olemme ylpeitä uusista ideoistamme ja innovatiivisista tuotteistamme. Niiden ansiosta voimme tarjota asiakkaillemme letkupumppuja, joiden sovellutusalat kasvavat koko ajan. Esimerkiksi takaisinvetäytyvät puristuskengät antavat laitteelle lisää puhdistettavuuskapasiteettia laitetta paikaltaan siirtämättä. Ja uuden letkun valmistusmateriaalit tekevät nyt pumpuistamme hiilivedyn kestävät - mikä aikaisemmin oli letkupumpuille mahdotonta. Suunnittelu: Käytämme suunnittelussa parhaita menetelmiä, kuten FEA (finite element analysis). Pumppujen komponentit suunnitellaan tarkasti pienimpiä yksityiskohtia myöten, kuten vahvistekerrosten sijainti, punosvahvisteen kulmat ja paksuudet, sekä kumin paksuus. Kaikki tekijät, puristuskengän geometriasta aina pumpun pesään on suunniteltu optimoimaan letkun suorituskykyä. Tuotanto: Ainoana maailmassa Bredelin viimeisimpään teknologiaan perustuva automaattinen letkujen sorvausmenetelmä työstää jokaisen letkun hiuksenhienon mittatoleranssin puitteissa - tällä tavoin taataan asianmukainen puristusvoima pumpun tehokkuuden ja pitkäikäisyyden turvaamiseksi. Tehtaallamme on ISO 9001:000 hyväksyntä, joten jokainen pumppu ja letku rakennetaan äärimmäisen tarkkojen laatustandardien mukaisesti. TARKKUUSKONEISTETULLA LETKULLA TAATAAN: tiukat sietorajat vähentävät laakereiden rasittumista täydellinen puristustoiminto pitkän käyttöiän takaamiseksi erinomainen imukyky; 9,5 metrin imukorkeus korkeapaineisuus; kpa [16 bar] toistettava volumetrinen tarkkuus +/- 1% tasainen kapasiteetti riippumatta vaihtelevista imu- ja purkuolosuhteista erinomainen suorituskyky korkean viskositeetin omaavien tuotteiden käsittelyssä 1. Koska jopa 1 mm vaihtelu seinän paksuudessa voi vaikuttaa letkun käyttöikään 5%:lla, jokainen letku työstetään tarkasti suoritustoistettavuuden varmistamiseksi.. Tutkimus- ja suunnittelukeskuksessa pumput toimivat yötä päivää keskeytyksettä. Näin varmistetaan parhaiden nykyään markkinoilla olevien letkupumppujen suorituskapasiteetti ja lisäksi kehitetään uusia, innovatiivisia sovellutuksia tulevaisuuden varalle. 6

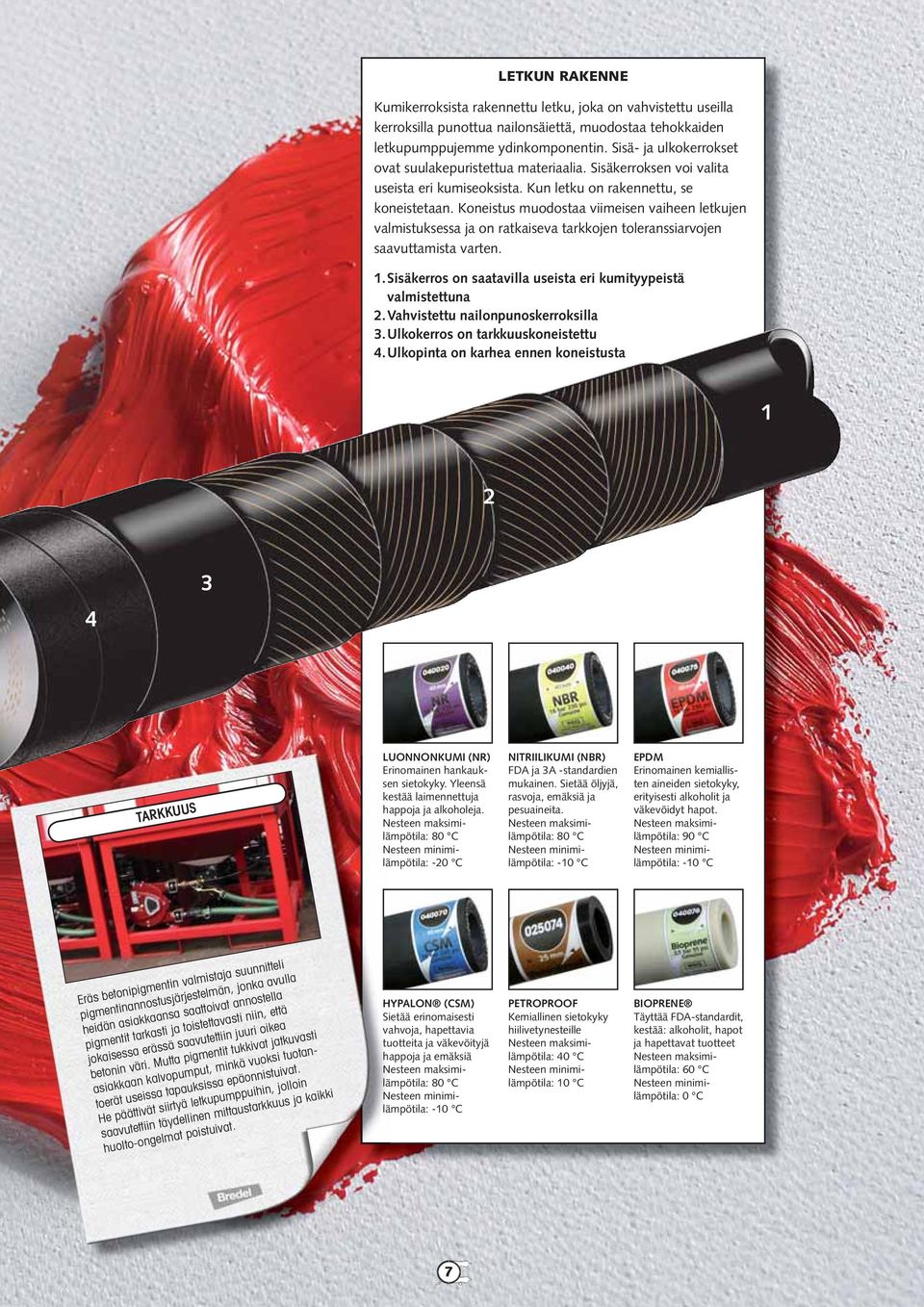

7 LETKUN RAKENNE Kumikerroksista rakennettu letku, joka on vahvistettu useilla kerroksilla punottua nailonsäiettä, muodostaa tehokkaiden letkupumppujemme ydinkomponentin. Sisä- ja ulkokerrokset ovat suulakepuristettua materiaalia. Sisäkerroksen voi valita useista eri kumiseoksista. Kun letku on rakennettu, se koneistetaan. Koneistus muodostaa viimeisen vaiheen letkujen valmistuksessa ja on ratkaiseva tarkkojen toleranssiarvojen saavuttamista varten. 1. Sisäkerros on saatavilla useista eri kumityypeistä valmistettuna. Vahvistettu nailonpunoskerroksilla 3. Ulkokerros on tarkkuuskoneistettu. Ulkopinta on karhea ennen koneistusta 1 3 TARKKUUS LUONNONKUMI (NR) Erinomainen hankauksen sietokyky. Yleensä kestää laimennettuja happoja ja alkoholeja. Nesteen maksimilämpötila: 0 C Nesteen minimilämpötila: -0 C NITRIILIKUMI (NBR) FDA ja 3A -standardien mukainen. Sietää öljyjä, rasvoja, emäksiä ja pesuaineita. Nesteen maksimilämpötila: 0 C Nesteen minimilämpötila: - C EPDM Erinomainen kemiallisten aineiden sietokyky, erityisesti alkoholit ja väkevöidyt hapot. Nesteen maksimilämpötila: 90 C Nesteen minimilämpötila: - C Eräs betonipigmentin valmistaja suunnitteli pigmentinannostusjärjestelmän, jonka avulla heidän asiakkaansa saattoivat annostella pigmentit tarkasti ja toistettavasti niin, että jokaisessa erässä saavutettiin juuri oikea betonin väri. Mutta pigmentit tukkivat jatkuvasti asiakkaan kalvopumput, minkä vuoksi tuotantoerät useissa tapauksissa epäonnistuivat. He päättivät siirtyä letkupumppuihin, jolloin saavutettiin täydellinen mittaustarkkuus ja kaikki huolto-ongelmat poistuivat. HYPALON (CSM) Sietää erinomaisesti vahvoja, hapettavia tuotteita ja väkevöityjä happoja ja emäksiä Nesteen maksimilämpötila: 0 C Nesteen minimilämpötila: - C PETROPROOF Kemiallinen sietokyky hiilivetynesteille Nesteen maksimilämpötila: 0 C Nesteen minimilämpötila: C BIOPRENE Täyttää FDA-standardit, kestää: alkoholit, hapot ja hapettavat tuotteet Nesteen maksimilämpötila: 60 C Nesteen minimilämpötila: 0 C 7

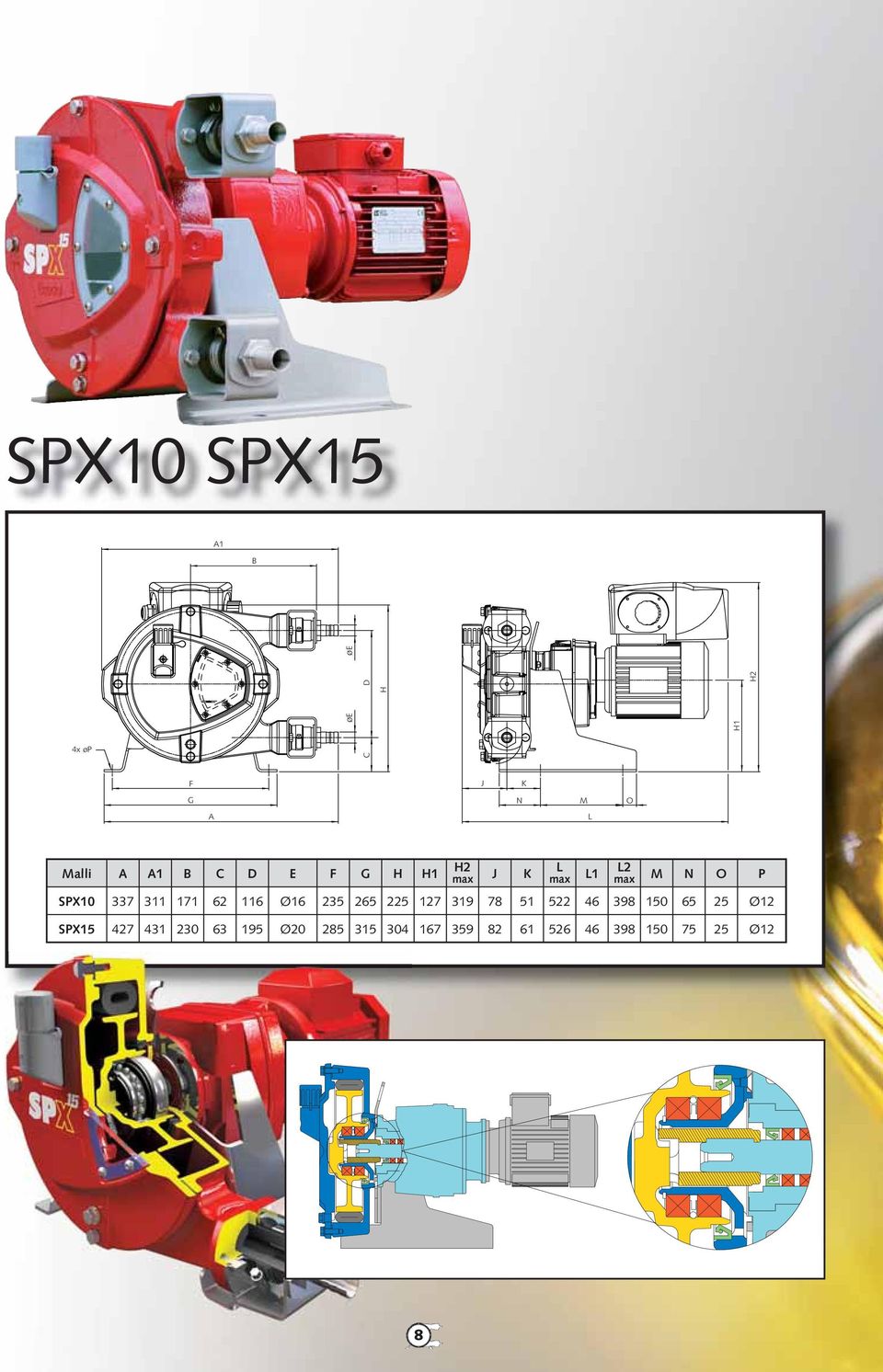

8 x øp A1 B F G A C D H øe øe N J K M O L H H1 SPX SPX15 P Ø1 Ø1 O 5 5 N M L L1 6 6 L 5 56 K J 7 H H H 5 30 G F 35 5 E Ø16 Ø0 D C 6 63 B A A Malli SPX SPX15 max max max

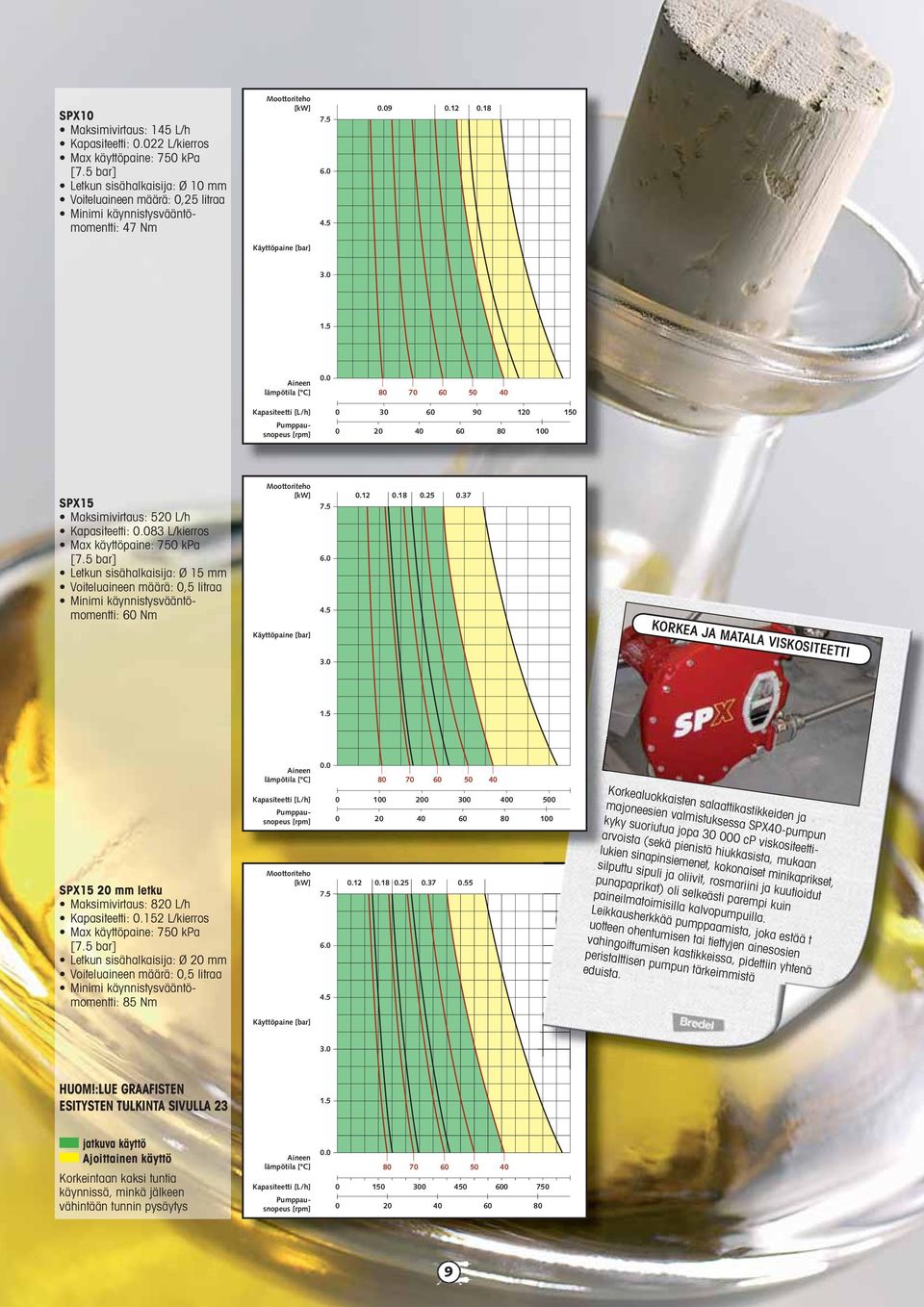

9 SPX Maksimivirtaus: 15 L/h Kapasiteetti: 0.0 L/kierros Max käyttöpaine: 750 kpa [7.5 bar] Letkun sisähalkaisija: Ø mm Voiteluaineen määrä: 0,5 litraa 7 Nm Käyttöpaine [bar] Temperature lämpötila [ºC] [ºC] Kapasiteetti Capacity [L/h] [l/h] Speed [rpm] [rpm] Pump SPX15 Maksimivirtaus: 50 L/h Kapasiteetti: 0.03 L/kierros Max käyttöpaine: 750 kpa [7.5 bar] Letkun sisähalkaisija: Ø 15 mm Voiteluaineen määrä: 0,5 litraa 60 Nm Käyttöpaine [bar] KORKEA JA MATALA VISKOSITEETTI Temperature lämpötila [ºC] [ºC] SPX15 0 mm letku Maksimivirtaus: 0 L/h Kapasiteetti: 0.15 L/kierros Max käyttöpaine: 750 kpa [7.5 bar] Letkun sisähalkaisija: Ø 0 mm Voiteluaineen määrä: 0,5 litraa 5 Nm Kapasiteetti Capacity [L/h] [l/h] Speed [rpm] Pump [rpm] 7.5 Käyttöpaine [bar] Korkealuokkaisten salaattikastikkeiden ja majoneesien valmistuksessa SPX0-pumpun kyky suoriutua jopa cp viskositeettiarvoista (sekä pienistä hiukkasista, mukaan lukien sinapinsiemenet, kokonaiset minikaprikset, silputtu sipuli ja oliivit, rosmariini ja kuutioidut punapaprikat) oli selkeästi parempi kuin paineilmatoimisilla kalvopumpuilla. Leikkausherkkää pumppaamista, joka estää t uotteen ohentumisen tai tiettyjen ainesosien vahingoittumisen kastikkeissa, pidettiin yhtenä peristalttisen pumpun tärkeimmistä eduista. 3.0 HUOM!:LUE GRAAFISTEN ESITYSTEN TULKINTA SIVULLA jatkuva käyttö Ajoittainen käyttö Korkeintaan kaksi tuntia käynnissä, minkä jälkeen vähintään tunnin pysäytys 0.0 Temperature lämpötila [ºC] [ºC] Kapasiteetti Capacity [L/h] [l/h] Speed [rpm] [rpm] Pump

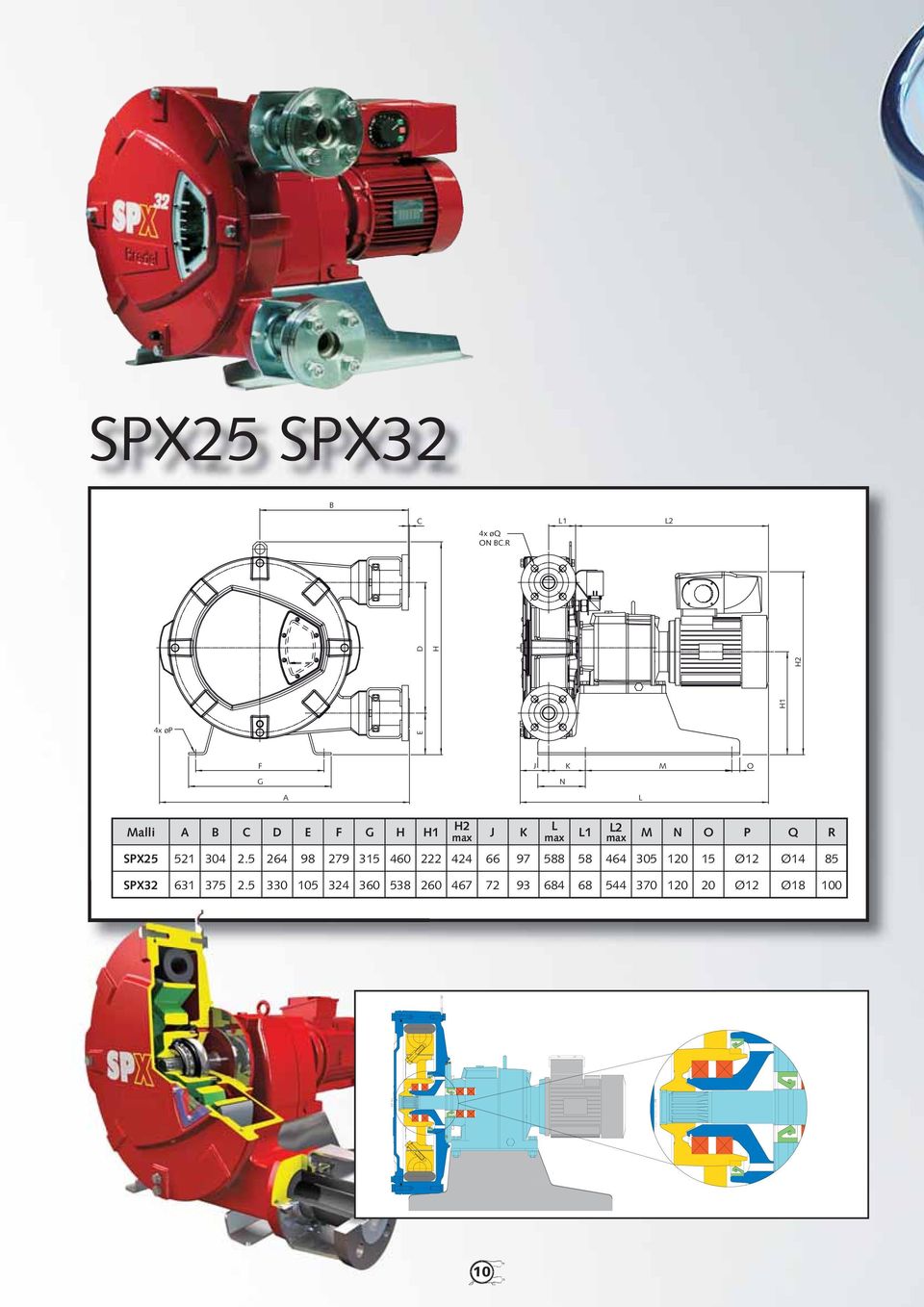

10 SPX5 SPX3 B C x øq ON BC.R L1 L H1 H D H x øp E F J K M O G N A L Malli A B C D E F G H H1 H J K L L1 L max max max M N O P Q R SPX Ø1 Ø1 5 SPX Ø1 Ø1 0

11 SPX5 Maksimivirtaus: 70 L/h Kapasiteetti: L/kierros Max käyttöpaine: kpa [16 bar] Letkun sisähalkaisija: Ø 5 mm Voiteluaineen määrä: 1,5 litraa 115 Nm Käyttöpaine [bar] 6 Temperature lämpötila [ºC] [ºC] Kapasiteetti Capacity [L/h] [l/h] Speed [rpm] [rpm] Pump SPX3 Maksimivirtaus: 5 50 L/h Kapasiteetti: 0.65 L/kierros Max käyttöpaine: kpa [16 bar] Letkun sisähalkaisija: Ø 3 mm Voiteluaineen määrä: 3,5 litraa Nm Käyttöpaine [bar] 6 KEMIKAALIEN ANNOSTELEMINEN Temperature lämpötila [ºC] [ºC] Kapasiteetti Capacity [L/h] [l/h] Speed [rpm] Pump [rpm] Vedenkäsittelylaitoksissa sisään virtaava neste tulee monien, erittäin pitkien putkijohtojen läpi. Esikäsittelyn jälkeen sisään virtaava neste puhdistetaan sen vetysulfi dipitoisuuden vähentämiseksi jopa 50 ppm -tasolta aina alle 0.1 ppm-tasolle. Kalvo- ja PC-pumput poistettiin käytöstä pitkien seisokkiaikojen, korkeiden huoltokustannusten ja alhaisen suorituskyvyn takia. Bredelin letkupumppuja käytetään nykyään kyseisessä prosessissa natriumhypokloriitin, natriumhydroksidin ja natriumbisulfaatin siirtämisessä ja annostelemisessa. HUOM!:LUE GRAAFISTEN ESITYSTEN TULKINTA SIVULLA 3 jatkuva käyttö Ajoittainen käyttö Korkeintaan kaksi tuntia käynnissä, minkä jälkeen vähintään tunnin pysäytys 11

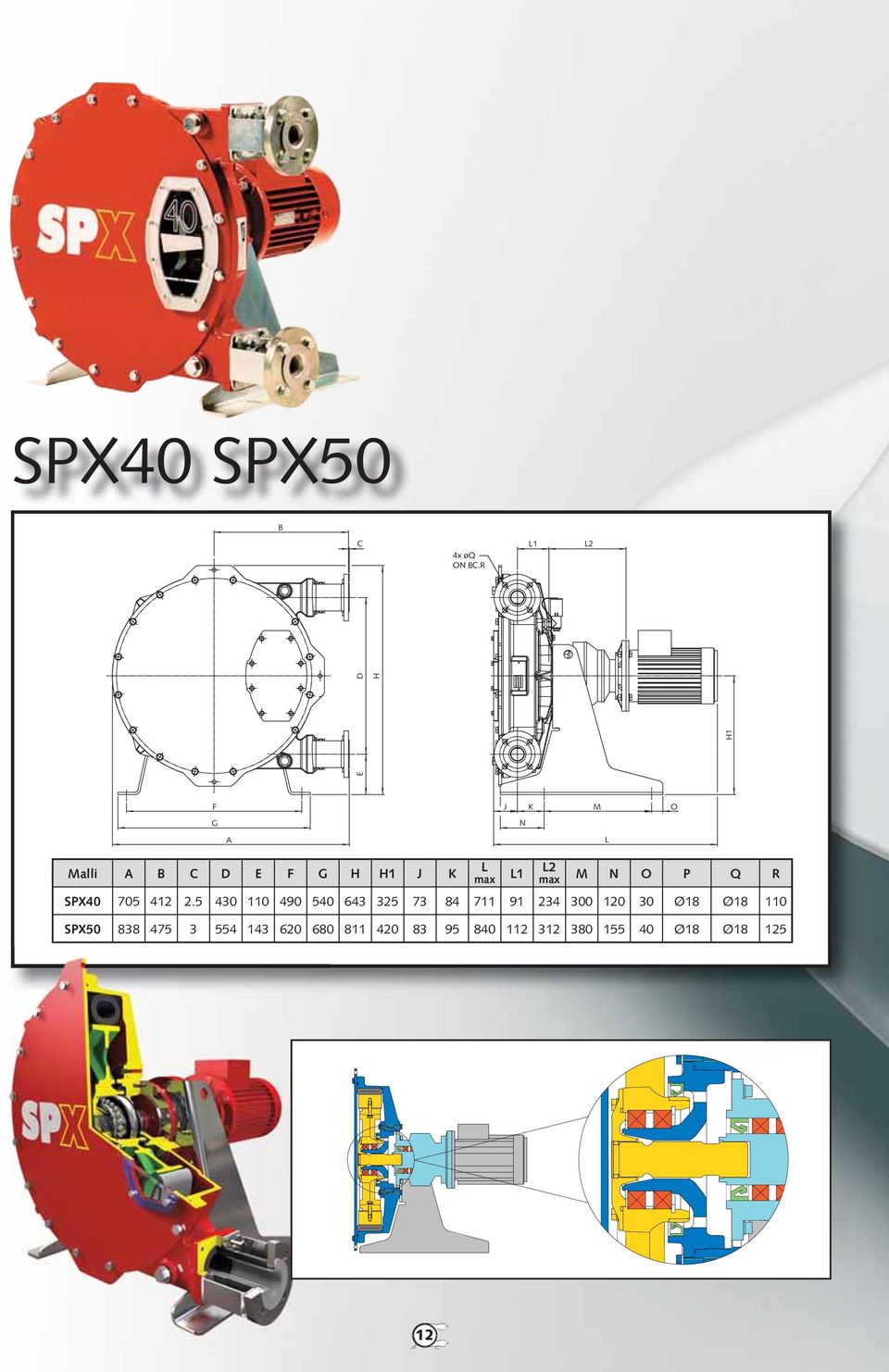

12 B F G A L M O K J N C L1 L H H1 D E x øq ON BC.R 1 SPX0 SPX50 R 1 15 P Ø1 Ø1 O 30 0 N 155 M L 3 31 L L K 95 J 73 3 H H G F E 1 13 D C.5 3 B 1 75 A Malli SPX0 SPX50 Q Ø1 Ø1 max max

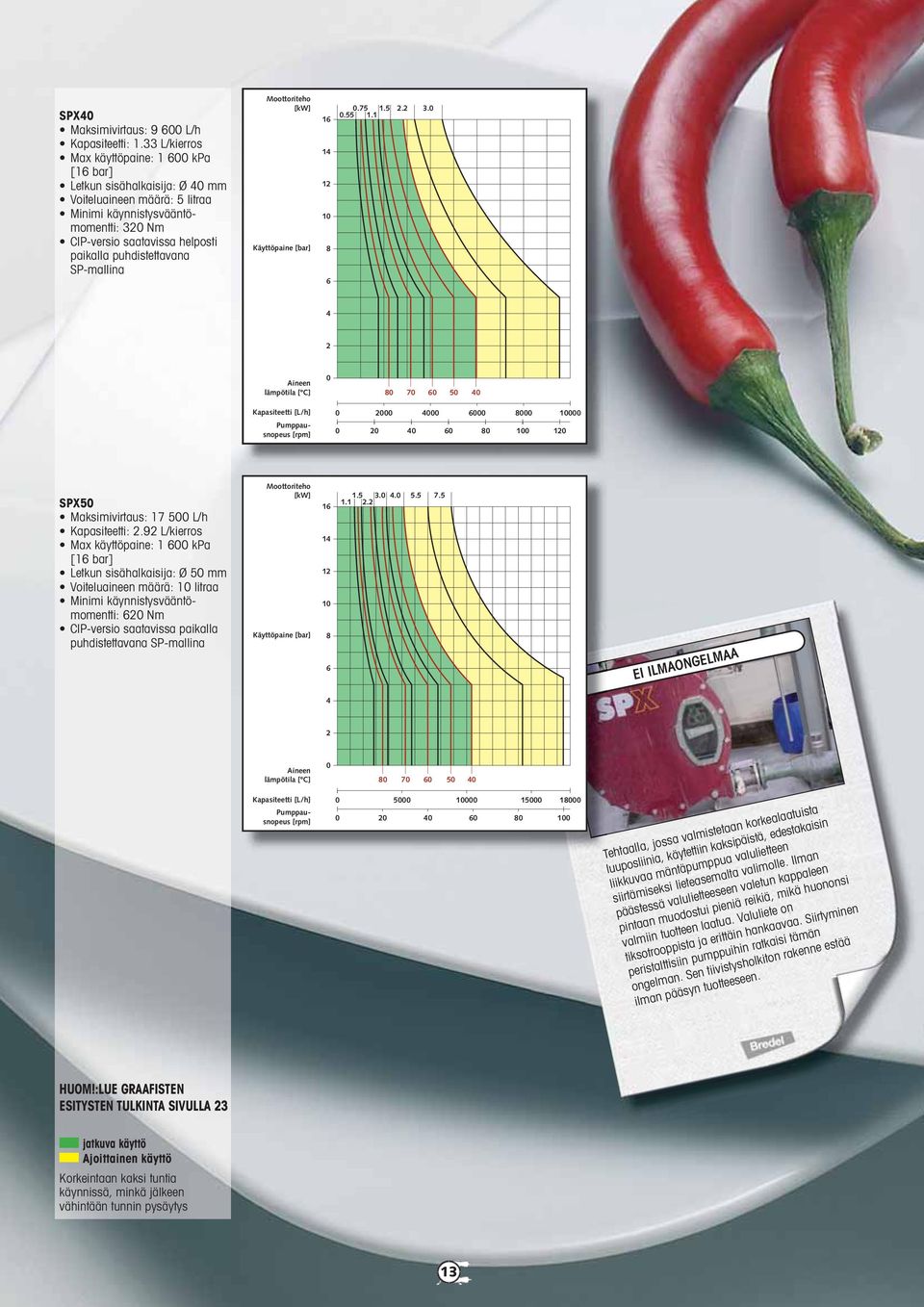

13 SPX0 Maksimivirtaus: L/h Kapasiteetti: 1.33 L/kierros Max käyttöpaine: kpa [16 bar] Letkun sisähalkaisija: Ø 0 mm Voiteluaineen määrä: 5 litraa 30 Nm CIP-versio saatavissa helposti paikalla puhdistettavana SP-mallina Käyttöpaine [bar] Temperature lämpötila [ºC] [ºC] Kapasiteetti Capacity [L/h] [l/h] Speed [rpm] Pump [rpm] SPX50 Maksimivirtaus: L/h Kapasiteetti:.9 L/kierros Max käyttöpaine: kpa [16 bar] Letkun sisähalkaisija: Ø 50 mm Voiteluaineen määrä: litraa 60 Nm CIP-versio saatavissa paikalla puhdistettavana SP-mallina Käyttöpaine [bar] EI ILMAONGELMAA 0 Temperature lämpötila [ºC] [ºC] Kapasiteetti Capacity [L/h] [l/h] Pump Speed [rpm] [rpm] Tehtaalla, jossa valmistetaan korkealaatuista luuposliinia, käytettiin kaksipäistä, edestakaisin liikkuvaa mäntäpumppua valulietteen siirtämiseksi lieteasemalta valimolle. Ilman päästessä valulietteeseen valetun kappaleen pintaan muodostui pieniä reikiä, mikä huononsi valmiin tuotteen laatua. Valuliete on tiksotrooppista ja erittäin hankaavaa. Siirtyminen peristalttisiin pumppuihin ratkaisi tämän ongelman. Sen tiivistysholkiton rakenne estää ilman pääsyn tuotteeseen. HUOM!:LUE GRAAFISTEN ESITYSTEN TULKINTA SIVULLA 3 jatkuva käyttö Ajoittainen käyttö Korkeintaan kaksi tuntia käynnissä, minkä jälkeen vähintään tunnin pysäytys 13

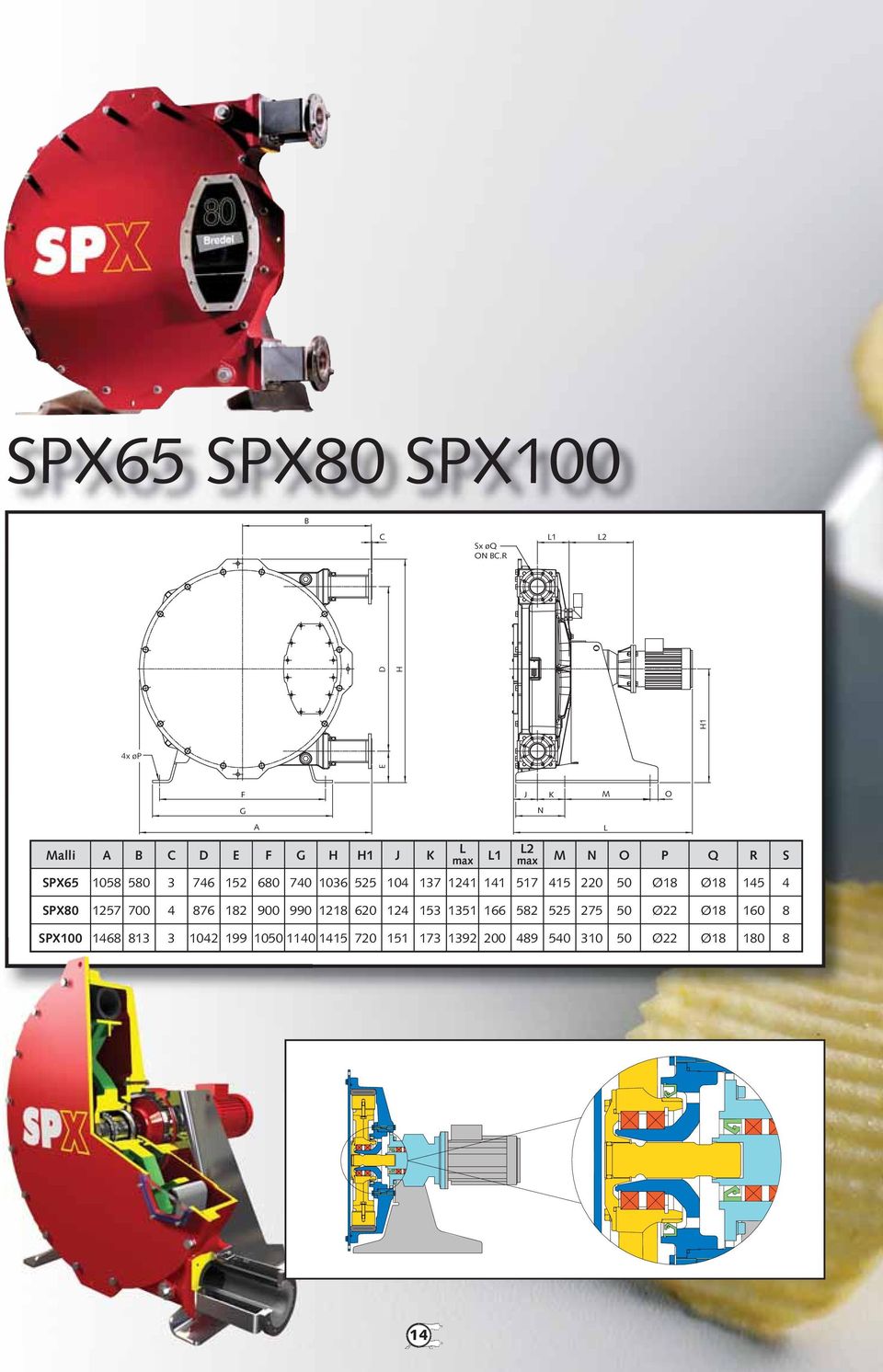

14 B C F J K M O L N G A H H1 D E x øp Sx øq ON BC.R L1 L 1 SPX65 SPX0 SPX0 S R Q Ø1 Ø1 Ø1 P Ø1 Ø Ø O N M L L L J H H G F E D C 3 3 B A Malli SPX65 SPX0 SPX0 K max max

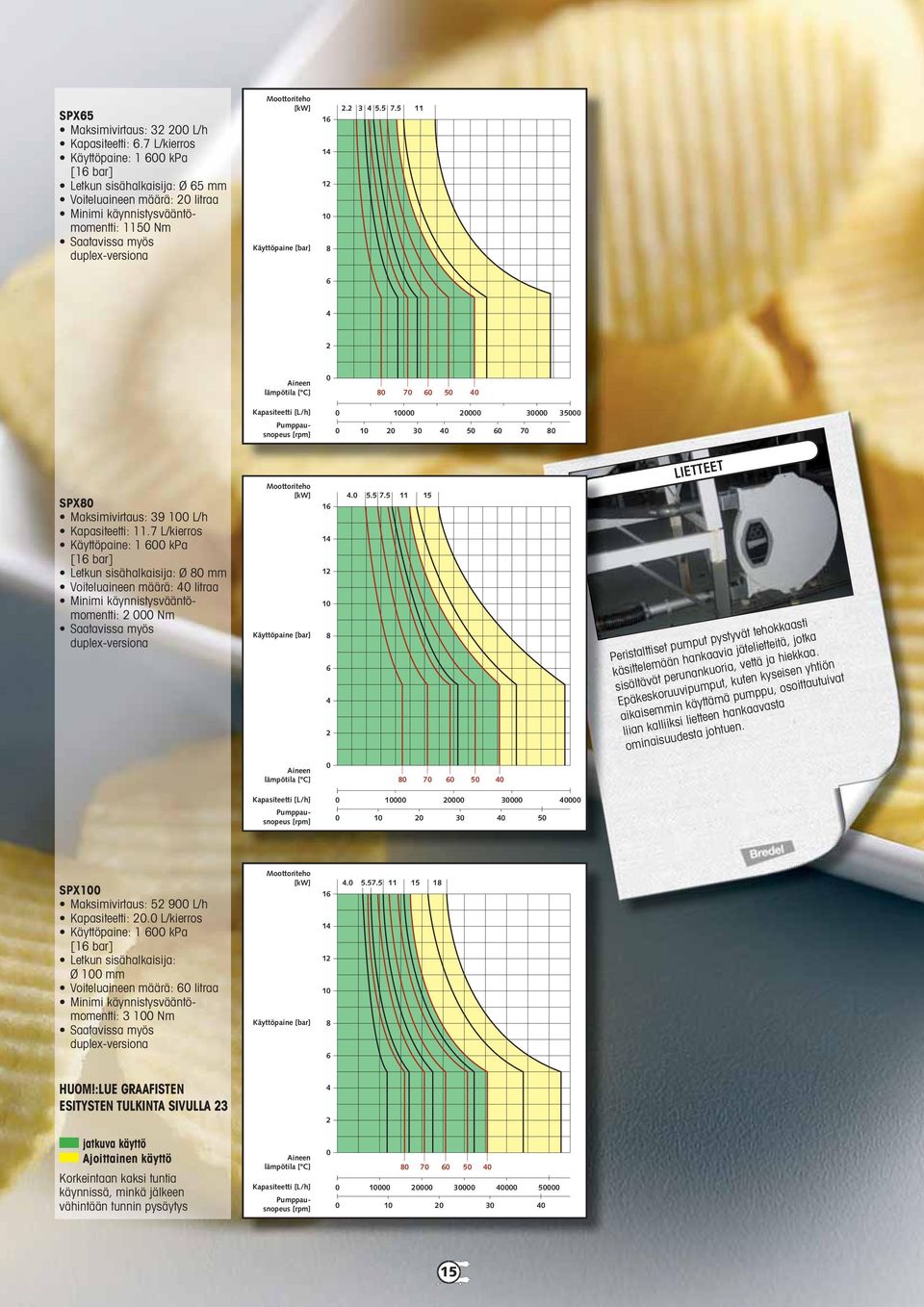

15 SPX65 Maksimivirtaus: 3 00 L/h Kapasiteetti: 6.7 L/kierros Käyttöpaine: kpa [16 bar] Letkun sisähalkaisija: Ø 65 mm Voiteluaineen määrä: 0 litraa 1150 Nm Saatavissa myös duplex-versiona Käyttöpaine [bar] Temperature lämpötila [ºC] [ºC] Kapasiteetti Capacity [L/h] [l/h] Pump Speed [rpm] [rpm] SPX0 Maksimivirtaus: 39 0 L/h Kapasiteetti: 11.7 L/kierros Käyttöpaine: kpa [16 bar] Letkun sisähalkaisija: Ø 0 mm Voiteluaineen määrä: 0 litraa 000 Nm Saatavissa myös duplex-versiona Käyttöpaine [bar] LIETTEET Peristalttiset pumput pystyvät tehokkaasti käsittelemään hankaavia jätelietteitä, jotka sisältävät perunankuoria, vettä ja hiekkaa. Epäkeskoruuvipumput, kuten kyseisen yhtiön aikaisemmin käyttämä pumppu, osoittautuivat liian kalliiksi lietteen hankaavasta ominaisuudesta johtuen. 0 Temperature lämpötila [ºC] [ºC] Kapasiteetti Capacity [L/h] [l/h] Pump Speed [rpm] [rpm] SPX0 Maksimivirtaus: L/h Kapasiteetti: 0.0 L/kierros Käyttöpaine: kpa [16 bar] Letkun sisähalkaisija: Ø 0 mm Voiteluaineen määrä: 60 litraa 3 0 Nm Saatavissa myös duplex-versiona Käyttöpaine [bar] HUOM!:LUE GRAAFISTEN ESITYSTEN TULKINTA SIVULLA 3 jatkuva käyttö Ajoittainen käyttö Korkeintaan kaksi tuntia käynnissä, minkä jälkeen vähintään tunnin pysäytys 0 Temperature lämpötila [ºC] [ºC] Kapasiteetti Capacity [L/h] [l/h] Pump Speed [rpm] [rpm]

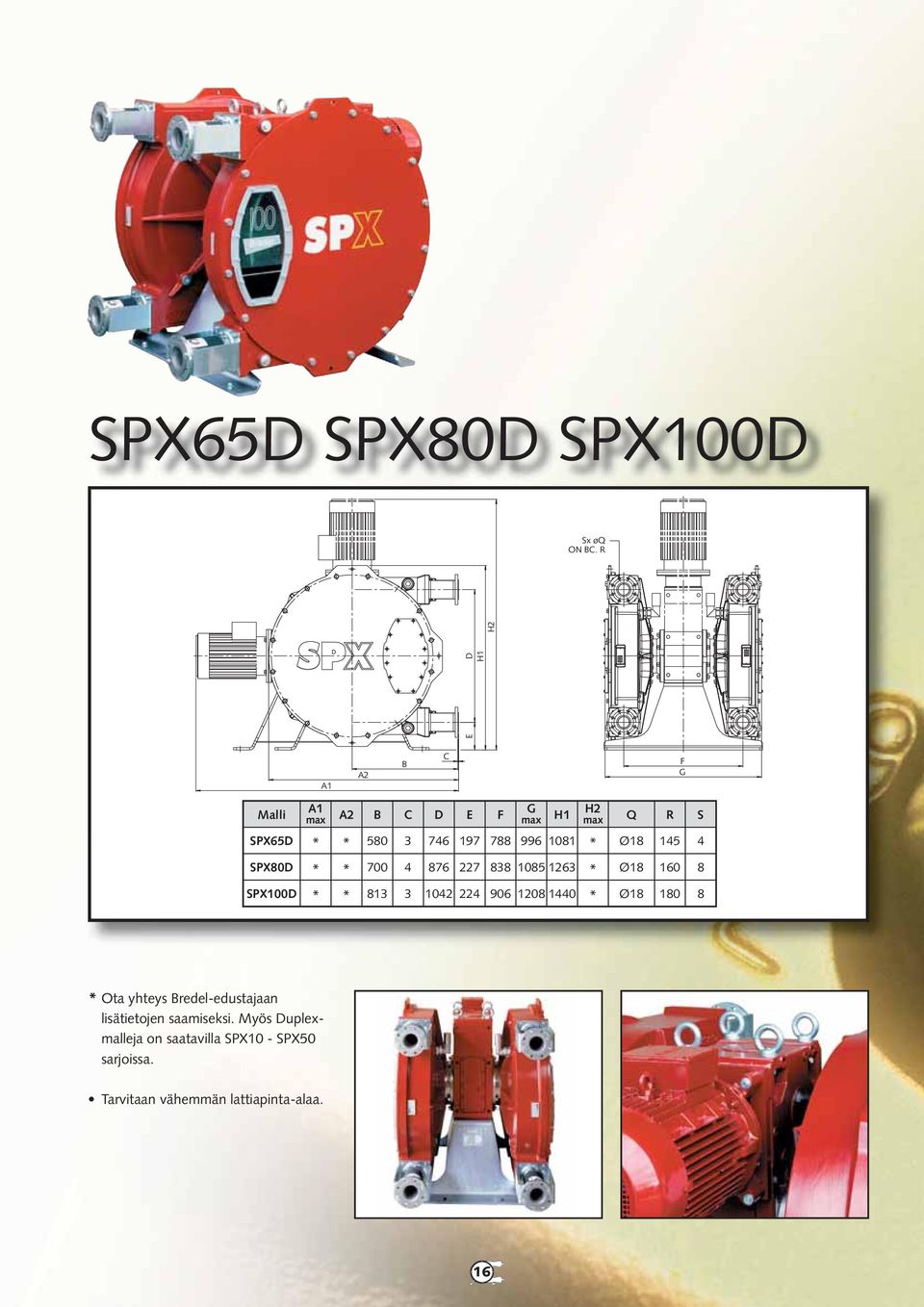

16 SPX65D SPX0D SPX0D Sx øq ON BC. R E D H1 H A1 A B C F G Malli A1 A B C D E F G H1 H max max max Q R S SPX65D * * * Ø1 15 SPX0D * * * Ø1 160 SPX0D * * * Ø1 * Ota yhteys Bredel-edustajaan lisätietojen saamiseksi. Myös Duplexmalleja on saatavilla SPX - SPX50 sarjoissa. Tarvitaan vähemmän lattiapinta-alaa. 16

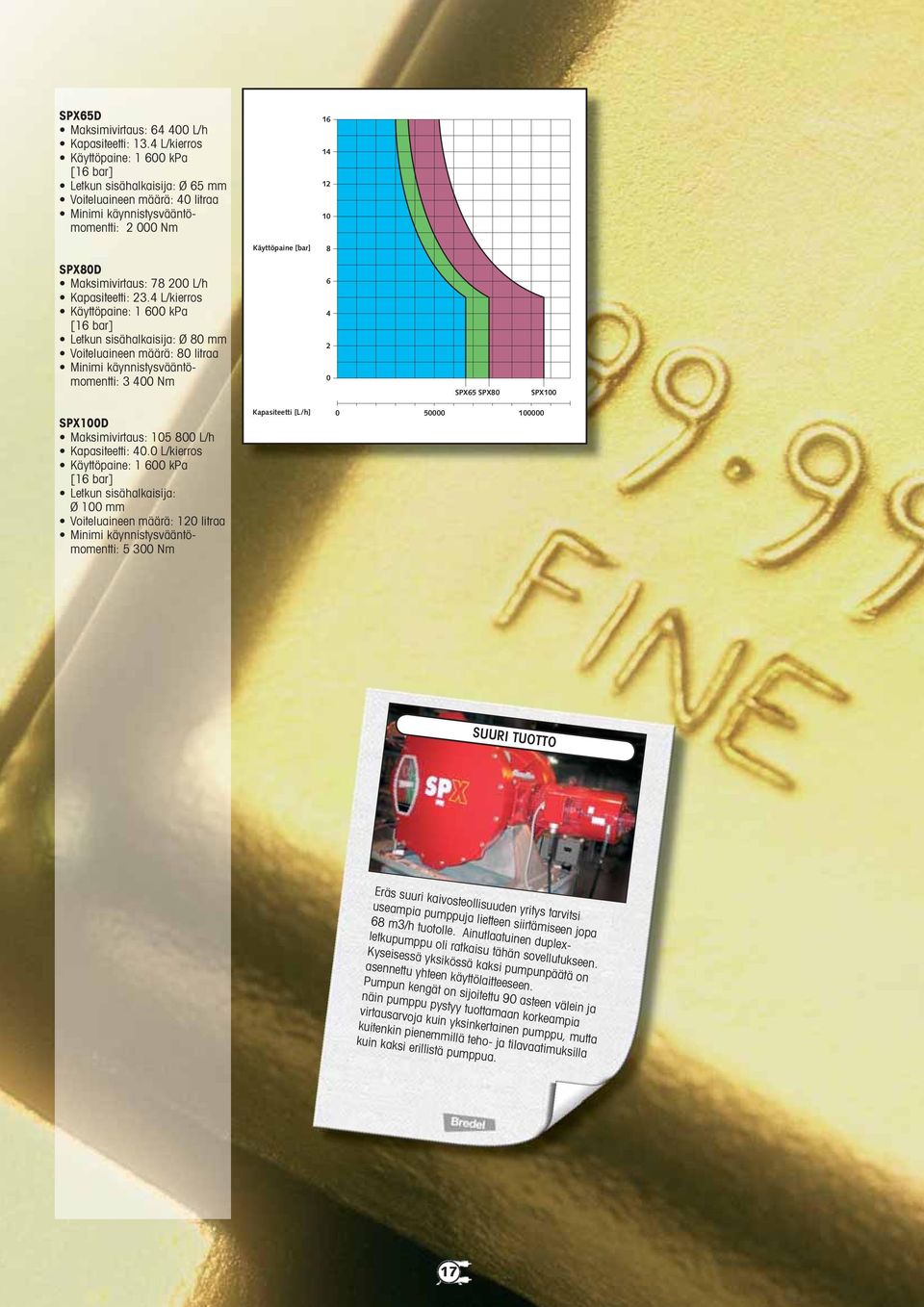

17 SPX65D Maksimivirtaus: 6 00 L/h Kapasiteetti: 13. L/kierros Käyttöpaine: kpa [16 bar] Letkun sisähalkaisija: Ø 65 mm Voiteluaineen määrä: 0 litraa 000 Nm SPX0D Maksimivirtaus: 7 00 L/h Kapasiteetti: 3. L/kierros Käyttöpaine: kpa [16 bar] Letkun sisähalkaisija: Ø 0 mm Voiteluaineen määrä: 0 litraa 3 00 Nm Käyttöpaine [bar] Temperature lämpötila [ºC] [ºC] 6 0 SPX65 SPX0 SPX0 SPX0D Maksimivirtaus: 5 00 L/h Kapasiteetti: 0.0 L/kierros Käyttöpaine: kpa [16 bar] Letkun sisähalkaisija: Ø 0 mm Voiteluaineen määrä: litraa Nm Kapasiteetti Capacity [L/h] [l/h] Pump Speed [rpm] [rpm] SUURI TUOTTO Eräs suuri kaivosteollisuuden yritys tarvitsi useampia pumppuja lietteen siirtämiseen jopa 6 m3/h tuotolle. Ainutlaatuinen duplexletkupumppu oli ratkaisu tähän sovellutukseen. Kyseisessä yksikössä kaksi pumpunpäätä on asennettu yhteen käyttölaitteeseen. Pumpun kengät on sijoitettu 90 asteen välein ja näin pumppu pystyy tuottamaan korkeampia virtausarvoja kuin yksinkertainen pumppu, mutta kuitenkin pienemmillä teho- ja tilavaatimuksilla kuin kaksi erillistä pumppua. 17

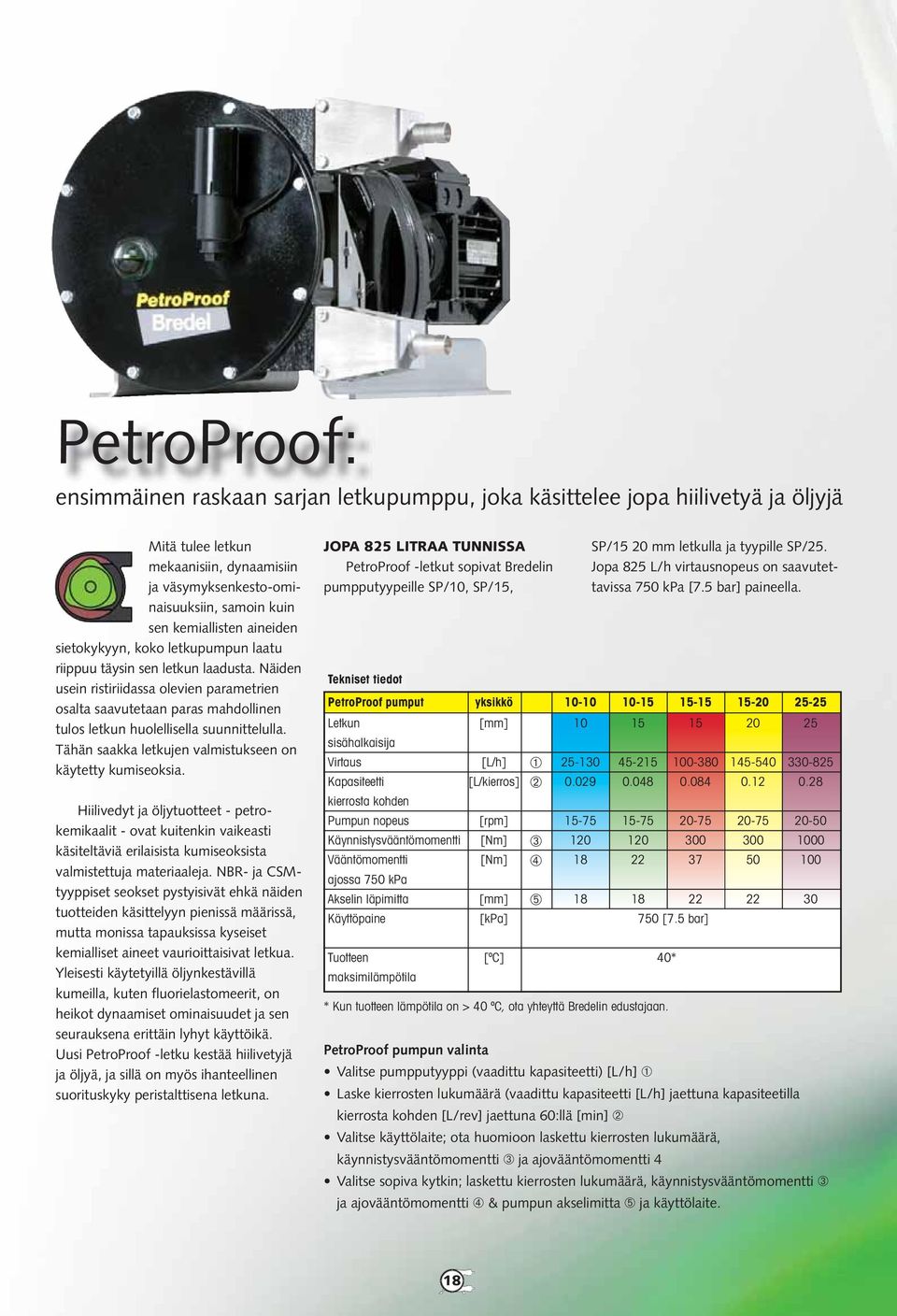

18 PetroProof: ensimmäinen raskaan sarjan letkupumppu, joka käsittelee jopa hiilivetyä ja öljyjä Mitä tulee letkun mekaanisiin, dynaamisiin ja väsymyksenkesto-ominaisuuksiin, samoin kuin sen kemiallisten aineiden sietokykyyn, koko letkupumpun laatu riippuu täysin sen letkun laadusta. Näiden usein ristiriidassa olevien parametrien osalta saavutetaan paras mahdollinen tulos letkun huolellisella suunnittelulla. Tähän saakka letkujen valmistukseen on käytetty kumiseoksia. Hiilivedyt ja öljytuotteet - petrokemikaalit - ovat kuitenkin vaikeasti käsiteltäviä erilaisista kumiseoksista valmistettuja materiaaleja. NBR- ja CSMtyyppiset seokset pystyisivät ehkä näiden tuotteiden käsittelyyn pienissä määrissä, mutta monissa tapauksissa kyseiset kemialliset aineet vaurioittaisivat letkua. Yleisesti käytetyillä öljynkestävillä kumeilla, kuten fluorielastomeerit, on heikot dynaamiset ominaisuudet ja sen seurauksena erittäin lyhyt käyttöikä. Uusi PetroProof -letku kestää hiilivetyjä ja öljyä, ja sillä on myös ihanteellinen suorituskyky peristalttisena letkuna. JOPA 5 LITRAA TUNNISSA PetroProof -letkut sopivat Bredelin pumpputyypeille SP/, SP/15, * Kun tuotteen lämpötila on > 0 ºC, ota yhteyttä Bredelin edustajaan. SP/15 0 mm letkulla ja tyypille SP/5. Jopa 5 L/h virtausnopeus on saavutettavissa 750 kpa [7.5 bar] paineella. Tekniset tiedot PetroProof pumput yksikkö Letkun [mm] sisähalkaisija Virtaus [L/h] ➀ Kapasiteetti [L/kierros] ➁ kierrosta kohden Pumpun nopeus [rpm] Käynnistysvääntömomentti [Nm] ➂ Vääntömomentti [Nm] ➃ ajossa 750 kpa Akselin läpimitta [mm] ➄ Käyttöpaine [kpa] 750 [7.5 bar] Tuotteen [ºC] 0* maksimilämpötila PetroProof pumpun valinta Valitse pumpputyyppi (vaadittu kapasiteetti) [L/h] ➀ Laske kierrosten lukumäärä (vaadittu kapasiteetti [L/h] jaettuna kapasiteetilla kierrosta kohden [L/rev] jaettuna 60:llä [min] ➁ Valitse käyttölaite; ota huomioon laskettu kierrosten lukumäärä, käynnistysvääntömomentti ➂ ja ajovääntömomentti Valitse sopiva kytkin; laskettu kierrosten lukumäärä, käynnistysvääntömomentti ➂ ja ajovääntömomentti ➃ & pumpun akselimitta ➄ ja käyttölaite. 1

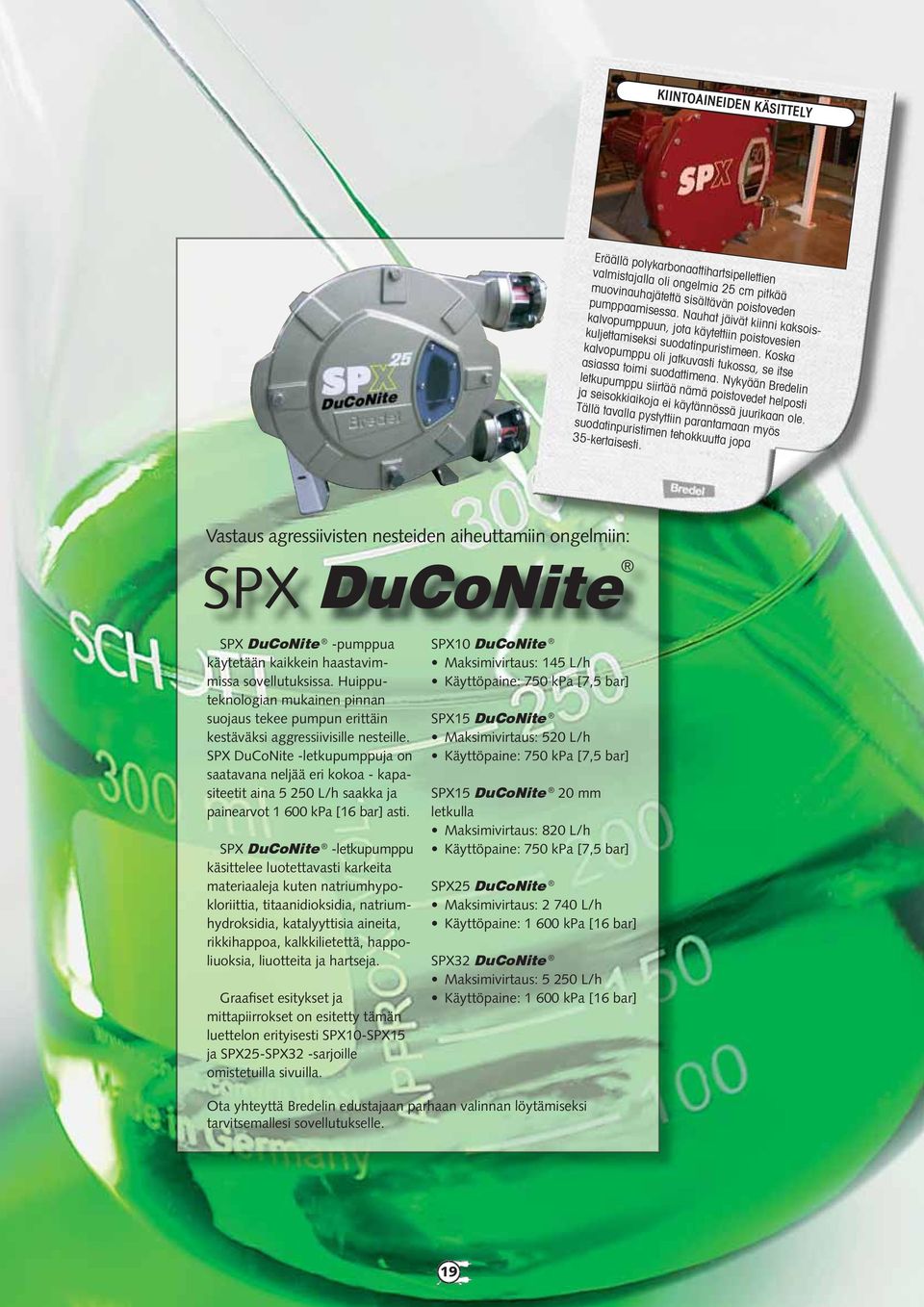

19 KIINTOAINEIDEN KÄSITTELY Eräällä polykarbonaattihartsipellettien valmistajalla oli ongelmia 5 cm pitkää muovinauhajätettä sisältävän poistoveden pumppaamisessa. Nauhat jäivät kiinni kaksoiskalvopumppuun, jota käytettiin poistovesien kuljettamiseksi suodatinpuristimeen. Koska kalvopumppu oli jatkuvasti tukossa, se itse asiassa toimi suodattimena. Nykyään Bredelin letkupumppu siirtää nämä poistovedet helposti ja seisokkiaikoja ei käytännössä juurikaan ole. Tällä tavalla pystyttiin parantamaan myös suodatinpuristimen tehokkuutta jopa 35-kertaisesti. Vastaus agressiivisten nesteiden aiheuttamiin ongelmiin: SPX DuCoNite SPX DuCoNite -pumppua käytetään kaikkein haastavimmissa sovellutuksissa. Huipputeknologian mukainen pinnan suojaus tekee pumpun erittäin kestäväksi aggressiivisille nesteille. SPX DuCoNite -letkupumppuja on saatavana neljää eri kokoa - kapasiteetit aina 5 50 L/h saakka ja painearvot kpa [16 bar] asti. SPX DuCoNite -letkupumppu käsittelee luotettavasti karkeita materiaaleja kuten natriumhypokloriittia, titaanidioksidia, natriumhydroksidia, katalyyttisia aineita, rikkihappoa, kalkkilietettä, happoliuoksia, liuotteita ja hartseja. Graafiset esitykset ja mittapiirrokset on esitetty tämän luettelon erityisesti SPX-SPX15 ja SPX5-SPX3 -sarjoille omistetuilla sivuilla. SPX DuCoNite Maksimivirtaus: 15 L/h Käyttöpaine: 750 kpa [7,5 bar] SPX15 DuCoNite Maksimivirtaus: 50 L/h Käyttöpaine: 750 kpa [7,5 bar] SPX15 DuCoNite 0 mm letkulla Maksimivirtaus: 0 L/h Käyttöpaine: 750 kpa [7,5 bar] SPX5 DuCoNite Maksimivirtaus: 70 L/h Käyttöpaine: kpa [16 bar] SPX3 DuCoNite Maksimivirtaus: 5 50 L/h Käyttöpaine: kpa [16 bar] Ota yhteyttä Bredelin edustajaan parhaan valinnan löytämiseksi tarvitsemallesi sovellutukselle. 19

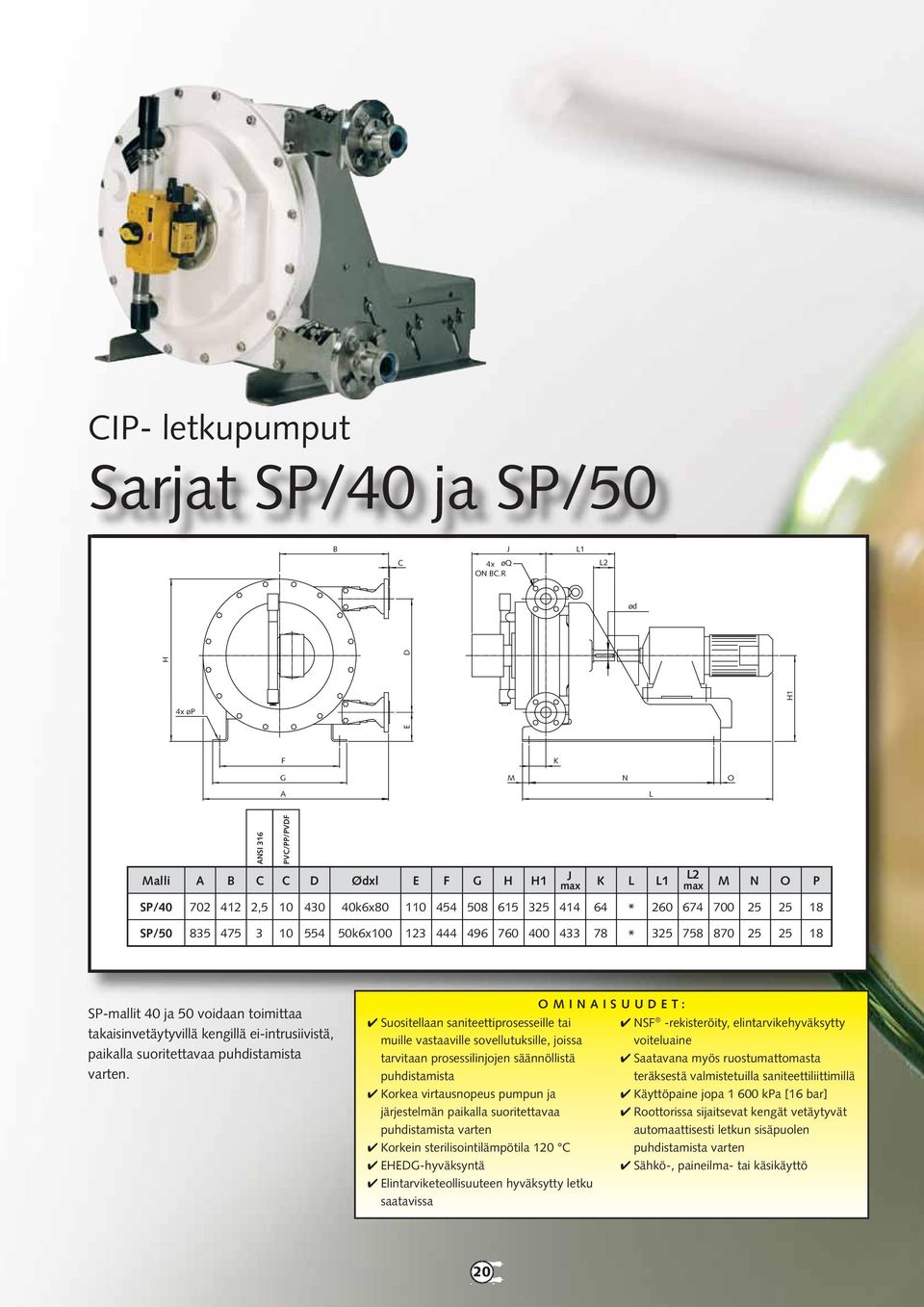

20 CIP- letkupumput Sarjat SP/0 ja SP/50 B J L1 C x øq ON BC.R L ød x øp E H1 H D F K G M N O A L Malli A B ANSI 316 C PVC/PP/PVDF C D Ødxl E F G H H1 J max K L L1 L max M N O P SP/0 70 1,5 30 0k6x * SP/ k6x * SP-mallit 0 ja 50 voidaan toimittaa takaisinvetäytyvillä kengillä ei-intrusiivistä, paikalla suoritettavaa puhdistamista varten. Suositellaan saniteettiprosesseille tai muille vastaaville sovellutuksille, joissa tarvitaan prosessilinjojen säännöllistä puhdistamista Korkea virtausnopeus pumpun ja järjestelmän paikalla suoritettavaa puhdistamista varten Korkein sterilisointilämpötila C EHEDG-hyväksyntä Elintarviketeollisuuteen hyväksytty letku saatavissa OMINAISUUDET: NSF -rekisteröity, elintarvikehyväksytty voiteluaine Saatavana myös ruostumattomasta teräksestä valmistetuilla saniteettiliittimillä Käyttöpaine jopa kpa [16 bar] Roottorissa sijaitsevat kengät vetäytyvät automaattisesti letkun sisäpuolen puhdistamista varten Sähkö-, paineilma- tai käsikäyttö 0
