Asennus ja käyttöohje Warmos-lämmittimille Mallit: EW205-212 EW402-412 EW605-615 Kiitos, että valitsit Suomalaisen Warmos lämmittimen. Onnittelut hyvästä lämmitin kaupasta!

1 Asennus ja käyttöohje Warmos-lämmittimille Mallit: EW EW EW Kiitos, että valitsit Suomalaisen Warmos lämmittimen. Onnittelut hyvästä lämmitin kaupasta! Tässä ovat lämmittimiemme etuja: KOTIMAISET Warmoksen tehdas sijaitsee Muurlassa ja työllistää kylän omaa väkeä. Suomalaisuus on yritykselle tärkeää. Maailman myrskyissä halutaan ylläpitää suomalaista laatua, osaamista ja työtä. Warmoksen tuotteilla onkin avainlipputunnus. MODERNIT Warmoksen lämpöpatterit ovat moderneja ja niitä voi ohjata älypuhelimella. Älypuhelimella ohjaaminen on helppoa ja hoituu ulkoisen sovelluksen kautta.tämä mahdollistaa myös esimerkiksi viikkokello toiminnon käytön, tai lämpötilan asteen tarkkuudella määrittämisen. Lämpöpatterimme täyttävät EU:n Ecodesign direktiivin. Lämmittimet ovat siis nykyaikaisia ja ympäristöystävällisiä. Kiitos kun valitsit suomalaisen! Lämpimiä ja huolettomia vuosia Warmos-lämmittimesi kanssa! Lisää tietoa: Asennus ja käyttöohje Warmos EW lämmittimille. 1/8

asentaminen MITTATAULUKKO ASENNUSTA VARTEN Kannakkeiden etäisyys ruuviaukon Malli Leveys C Korkeus B keskeltä ruuviaukon keskelle 200-sarja 205 600mm 200mm 305mm 208 1000mm 200mm 590mm 210 1300mm

2 asentaminen MITTATAULUKKO ASENNUSTA VARTEN Kannakkeiden etäisyys ruuviaukon Malli Leveys C Korkeus B keskeltä ruuviaukon keskelle 200-sarja mm 200mm 305mm mm 200mm 590mm mm 200mm 790mm mm 200mm 935mm 400-sarja mm 400mm 125mm mm 400mm 325mm mm 400mm 405mm mm 400mm 720mm mm 400mm 965mm mm 400mm 1160mm 600-sarja mm 600mm 405mm mm 600mm 560mm mm 600mm 720mm mm 600mm 965mm mm 600mm 1160mm Termostaatti leventää lämmitintä 50mm! Asennettuna lämmittimen syvyydeksi / paksuudeksi tulee seinäkannattimien kanssa 400 ja 600-sarjoissa 75mm ja termostaatin kohdalta 100mm. 200-sarja paksuus 110mm. Asennus ja käyttöohje Warmos EW lämmittimille. 2/8

Seinäkannakkeiden asennus Aseta lämmitin lattialle seinää vasten, seinäkannakkeet paikoillaan.

Voit vaihtaa kannakkeen paikkaa tarvittaessa. Merkitse nyt kannakkeen yläpään paikka seinään.

avaimenreikään, nosta kannake nyt kiertämäsi ruuvin varaan roikkumaan alemmasta avaimenreiästä.

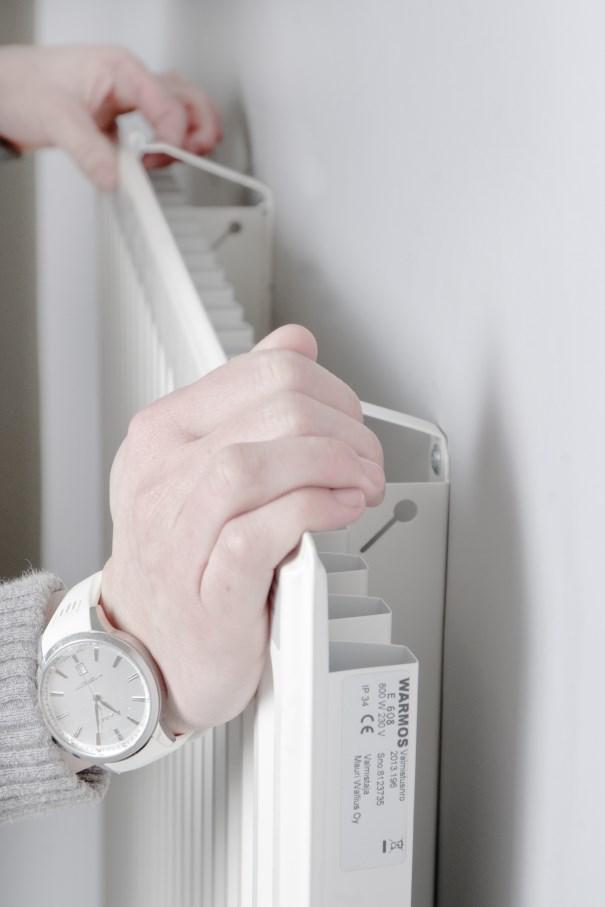

3 Seinäkannakkeiden asennus Aseta lämmitin lattialle seinää vasten, seinäkannakkeet paikoillaan. Nyt saat tarkastettua että lämmitin on kohdallaan ja että kannakkeiden kohdalla ei ole esteitä. Voit vaihtaa kannakkeen paikkaa tarvittaessa. Merkitse nyt kannakkeen yläpään paikka seinään. Irrota kannake ja aseta se lattialle merkitsemääsi kohtaan (kannakkeiden kuva sivulla 3) Kierrä ruuvi ylempään avaimenreikään, nosta kannake nyt kiertämäsi ruuvin varaan roikkumaan alemmasta avaimenreiästä. Ruuvaa nyt ylemmät ruuvit. Lämmitin asettuu näin toimiessa 50mm lattiasta. Voit tietysti vaihtaa korkeutta halutessasi. Asennus ja käyttöohje Warmos EW lämmittimille. 3/8

Kytkentä Sähköiset kytkennät saa suorittaa ainoastaan sähköasennusoikeuden omaava asentaja. www.warmos.net 0400 120 905 1. Asenna kytkentäkotelo seinälle lämmittimen taakse.

. 2. Mahdollisesti käytettävä rinnakkais- eli ns. orjalämmitin (O-malli) kytketään siten, että ohjaavan lämmittimen liitäntärasian liittimeltä 3 johdotetaan ns.

4 Kytkentä Sähköiset kytkennät saa suorittaa ainoastaan sähköasennusoikeuden omaava asentaja Asenna kytkentäkotelo seinälle lämmittimen taakse. Suositeltava kotelon asennuskorkeus on n. 120mm rasian keskeltä lattiaan. (Tulevan syötön putkituskorkeus on n. 100mm lattiasta) Kytkentä ohjeet kytkentäkaaviossa (sivu 2). 2. Mahdollisesti käytettävä rinnakkais- eli ns. orjalämmitin (O-malli) kytketään siten, että ohjaavan lämmittimen liitäntärasian liittimeltä 3 johdotetaan ns. ohjattu vaihe rinnakkaislämmittimen liittimelle EW-mallit voidaan muuntaa myös rinnakkaislämmittimiksi seuraavasti: Säätönuppi kierretään maksimiasentoon. Säätönuppi irrotetaan ja tilalle asetetaan pakkauksen mukana tulevalla peitenuppi. (Pää- ja rinnakkaislämmittimien yhteisteho ei saa ylittää 2300W) 4. Lämmittimessä on lämpötilan muutos- / alennusmahdollisuus ns. eco tila (5-35 C). Käyttö edellyttää ecocontrol sovelluksen lataamista. Sovelluksen avulla lämpötilan muutos ohjataan sovelluksen viikkokellolla tai erillisen kotona/poissa-kytkimen kautta (aktivoituu, kun liittimelle 2 tuodaan vaihejännite. Mikä tahansa vaihe (L1, L2 tai L3) käy tähän). Kotona/poissa-kytkimen lämpötilamuutos valitaan ecocontrol sovelluksen avulla. Lisätieto sovelluksesta sivulla 7. HUOM! Lämmittimen IP luokka on IP34. Liitäntärasian IP21 Jos tarvitaan parempi IP-luokka myös liitäntärasialle, voidaan pistoketulppa irrottaa ja tehdä kytkentä kalvorasiassa. Liitäntärasialle voidaan tilata myös erillinen lisäsuoja IP-luokan parantamiseksi. Lisäsuojan sähkönumero: Asennus ja käyttöohje Warmos EW lämmittimille. 4/8

Kytkentäkaavio Lämmittimen liitosjohdossa: Keltavihreä on suojamaadoitus Sininen on käyttönolla N Ruskea on lämmittimen syöttö 230V liittimeen 1

siihen syötetään 230V (mikä tahansa vaihe L1, L2 tai L3) liittimeen 2. Vaatii erillisen sovelluksen, katso sivu 7.

5 Kytkentäkaavio Lämmittimen liitosjohdossa: Keltavihreä on suojamaadoitus Sininen on käyttönolla N Ruskea on lämmittimen syöttö 230V liittimeen 1 Musta on syöttö ohjaavalta lämmittimeltä orjalämmittimeen 230V liittimeen 3 Valkoinen on lämpötilan muutos / pudotus nykyisestä lämpötilasta kun siihen syötetään 230V (mikä tahansa vaihe L1, L2 tai L3) liittimeen 2. Vaatii erillisen sovelluksen, katso sivu 7. Orjalämmittimen suojamaa ja nollajohdin kytketään normaalisti. Ohjaavan termostaatin mustajohto 3 orjalämmittimen ruskeaan johtoon 1 Asennus ja käyttöohje Warmos EW lämmittimille. 5/8

KÄYTTÖOHJE Kohta 1 1. Paina virta päälle (kytkin asentoon 1) termostaatin sivussa olevasta kytkimestä ( termostaatti lataa itseään 15s valo syttyy vasta viiveellä. ) 2.

Siivousasento Toisessa seinäkannakkeessa on kallistusvipu, joka kiinnitetään kuvan osoittamalla tavalla kun on tarve päästä näkemään lämmittimen taakse. 4.

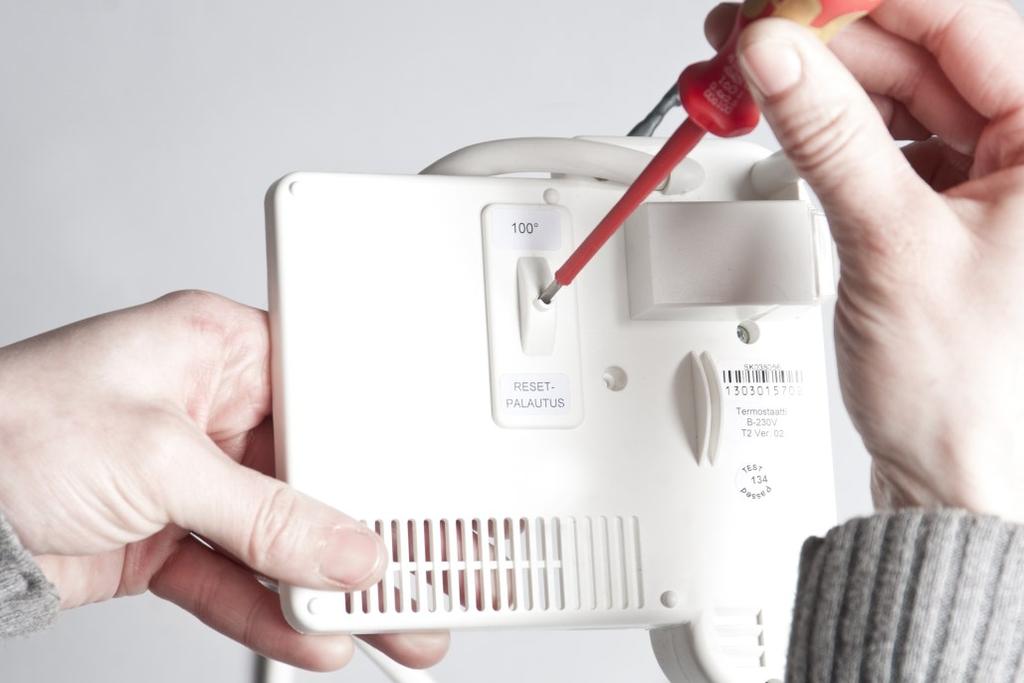

Anna lämmittimen ensin jäähtyä, kallista se sitten siivousasentoon ja paina oheisen kuvan osoittamalla tavalla palautusnappia. Näin lämmittimesi on jälleen toimintakunnossa.

Warmos-lämmittimet ovat oikein sijoitettuina ja asennettuina kestäviä ja pitkäikäisiä, eivätkä ne vaadi varsinaista huoltoa.

6 KÄYTTÖOHJE Kohta 1 1. Paina virta päälle (kytkin asentoon 1) termostaatin sivussa olevasta kytkimestä ( termostaatti lataa itseään 15s valo syttyy vasta viiveellä. ) 2. Aseta haluamasi lämpötila 5-35 C. Termostaatti pitää lämpötilan vakaana, edellyttäen että lämmitin on teholtaan tilaan sopiva. 3. Kallistus. Lämmittimen ns. Siivousasento Toisessa seinäkannakkeessa on kallistusvipu, joka kiinnitetään kuvan osoittamalla tavalla kun on tarve päästä näkemään lämmittimen taakse. 4. Lämmittimissä on ylikuumenemissuoja. Jos lämmitin kuumenee liikaa (esim. liiallisen peittämisen seurauksena) ylikuumenemissuoja laukeaa ja lämmitin alkaa jäähtyä. Anna lämmittimen ensin jäähtyä, kallista se sitten siivousasentoon ja paina oheisen kuvan osoittamalla tavalla palautusnappia. Näin lämmittimesi on jälleen toimintakunnossa. 5. Ns. lapsisuoja sisältyy jokaiseen lämmittimeen. Lapsisuoja estää termostaatin tahattoman käytön. 6. Warmos-lämmittimet ovat oikein sijoitettuina ja asennettuina kestäviä ja pitkäikäisiä, eivätkä ne vaadi varsinaista huoltoa. Suosittelemme kuitenkin ajoittain tapahtuvaa taustan imurointia ja etupinnan pyyhintää. Pinta kestää hyvin esim. kosteahkolla liinalla pyyhkimisen. 7. Lataamalla älypuhelimeen erillisen ecocontrol sovelluksen saat käyttöösi lisää toimintoja. Lisätietoa sivulta 7. Kohta 4 Kohta 5 Kohta 3 Asennus ja käyttöohje Warmos EW lämmittimille. 6/8

ecocontrol sovellus ecocontrol on älypuhelimiin ladattava sovellus. Tämän sovelluksen avulla seuraat ja ohjaat Warmos lämmitintäsi.

parivaljakon 1. Lataa veloitukseton sovellus Google play tai App Store:sta 2. Kytke puhelimen Bluetooth päälle 3. Käynnistä sovellus ja valitse haluamasi kieli.

Yhdistä termostaattiin ja voit esimerkiksi: Säätää lämpötilan pudotukset viikkokellolla Säätää kotona/pois-kytkimen lämpötila-arvon Valita säätönupille erilliset

7 ecocontrol sovellus ecocontrol on älypuhelimiin ladattava sovellus. Tämän sovelluksen avulla seuraat ja ohjaat Warmos lämmitintäsi. ecocontrol sovellus ja Warmos EW Bluetooth-termostaatti muodostavat markkinoiden yksinkertaisimman ja kustannustehokkaimman EU Ecodesign 2015/1188 hyväksytyn parivaljakon 1. Lataa veloitukseton sovellus Google play tai App Store:sta 2. Kytke puhelimen Bluetooth päälle 3. Käynnistä sovellus ja valitse haluamasi kieli. Sovelluksesta itsestään löydät myös tarkemmat käyttöohjeet. 4. Yhdistä termostaattiin ja voit esimerkiksi: Säätää lämpötilan pudotukset viikkokellolla Säätää kotona/pois-kytkimen lämpötila-arvon Valita säätönupille erilliset lämpötilarajaukset Kalibroida termostaattia Rajoittaa lämmittimen tehoa Säätää termostaatin ledin kirkkautta Näet mitatut lämpötilat historian QR-koodin lukemiseen tarvitaan erillinen QR lukija sovellus. Sovellus löytyy myös hakemalla sovelluskaupasta hakusanalla ecocontrol Asennus ja käyttöohje Warmos EW lämmittimille. 7/8

Valmistaja: Mauri Wallius oy Osoite: 25130 Muurla Puhelinnumero: 0400

Lämpimiä ja huolettomia vuosia Warmos-lämmittimesi kanssa!

8 Valmistaja: Mauri Wallius oy Osoite: Muurla Puhelinnumero: Verkkosivut: Kiitos kun valitsit suomalaisen! Lämpimiä ja huolettomia vuosia Warmos-lämmittimesi kanssa! Lisää tietoa: Asennus ja käyttöohje Warmos EW lämmittimille. 8/8
