1 Tuoteluettelo 2016/17 Vetoniitit, niittimutterit ja niittaustyökalut

2 Luettelo-opas Luettelo-opas on lisätty luetteloon ja tehtiin helpottamaan luetteloe käyttöä. Kaikista tärkeiät lyhenteet, symbolit ja värit esitetään tässä. Vetoniittien materiaalit Alumiini Teräs Kupari Ruostumaton teräs A4 Ruostumaton teräs A2 QR-koodit / videot Kun tullaan tämän hetkisiin kehityskohteisiin, GESIPA lla on sormi pulssilla skannaa QR-koodi saadaksesi lisää tietoa tai katsoaksesi videoita tuotteista. Kaikki mitä tarvitset on älypuhelin, tabletti-pc tai kannettava integroidulla kameralla kuten myös sopiva ohjelma suunniteltuna lukemaan QR-koodeja. VIDEO i Video Tuoteinformaatio Varaosaluettelo Huomaathan, että teknisistä syistä numerot teknisissä piirustuksissa saattavat vaihdella. Siksi suosittelee, että käytät aina tuotenumeroita tilatessasi varaosia. CE-merkintä EU:n rakennustuotteiden säännös (CPR) No. 305/2011 tuli voimaan kesäkuussa Hyväksytyt tuotteet luettelossa on merkitty CE-symbolilla. Oleelliset hyväksymisdokumentit löydät download-alueelta www. gesipa.com. ETA-hyväksynnällä ETA-13/0255 Lisää kokoja ja tyyppejä saatavilla tilauksesta. Pidätäe oikeuden tehdä muutoksia koko luetteloon. Ee ota vastuuta virheistä tai painovirheistä. Kaikilla laitteilla, jotka on ostettu jälkeen on 24 kuukauden takuu, 12 kuukautta akuille, käyttöohjeissa mainittujen edellytysten mukaisesti. Lyhenteet MT Lyhennettä MT käytetään vetoniiteissä ilmaisemaan materiaalin paksuuden. Uudet tuotteet Tämä symboli identifioi uudet tuotteet. TÄRKEÄÄ TIETOA Tehtaalta jälkeen toimitetuilla GESIPA -tuotteilla on uudet tuotenumerot. Luettelossae on käytetty vain uusia tuotenumeroita. Voit tietysti tilata edelleen käyttäen vanhoja tuotenumeroita. Pahoittelee kaikkea aiheuttamaae vaivaa. Joka tapauksessa, olee vakuuttuneita, että tämä muutos tekee prosesseistae nopeampia ja miellyttävempiä sinulle. Avain, joka näyttää vanhat numerot ja uudet numerot on saatavilla verkossa: Vaihtoehtoisesti, voit yksinkertaisesti skannata tämän QR-koodin.

3 5 hyvää syytä valita GESIPA Perusteellinen konsultaatio ja läheinen yhteistyö asiakkaiden kanssa kehitysvaiheen aikana kuten myös sarjatuotannossa varmistaa tehokkaat yksittäisiin sovelluksiin erityisesti muokatut liittymisratkaisut. Lisäksi, jo olemassa olevat tuontantoprosessit voidaan usein helposti optimoida teknisesti yhdistelemällä useita yksittäisiä ulottuvuuksia. Varaston vähentäminen auttaa säästämään logistiikka- ja käsittelykustannuksia samalla alentaen sekoittumisen riskiä kuten myös liittyviä lisäkustannuksia tuotantoprosessissa. GESIPA n kansainvälinen läsnäolo ja lyhyet jakelureitit takaavat globaaleille asiakkaillee täydellisen saatavuuden ja huollon kaikille GESIPA - tuotteille. Tämän lisäksi, laatukustannuksia voidaan kestävästi alentaa kokonaisvaltaisilla laatuvalvonnoilla ensisijaisesti toimitukseen ja vaihtoehtojen valikoimaan asennusprosessin valvonnassa. Innovatiivisellä kokonaisella järjestelmällä, joka koostuu liittävistä kappaleesta, niittaustyökalusta ja liittämismenetelmästä, GESIPA tarjoaa kokonaisvaltaista ratkaisuasiantuntijuutta yhden katon alta. 05 Alhaiseat laatukustannukset Kokonaisjärjestelmä Kannattavuus 03 Lyhyet jakelureitit 02 Alhaiseat logistiikkakustannukset 01 Kannattavuus Liittävät kappaleet erityisesti muokattu sovellukseen 02 Alhaiseat logistiikkakustannukset Osien moninaisuuden vähentäminen 03 Lyhyet jakelureitit Tuotantopaikkoja Euroopassa, USAssa ja Aasiassa 04 Kokonainen järjestelmä Liittävät kappaleet, niittaustyökalu ja liittämismenetelmä VIDEO GESIPA Imago video 05 Alhaiseat laatukustannukset Mittojen tarkastus erissä, toiminnon dokumentaatio ja asennusprosessin seuranta 2

4 Sisällys Yksityiskohtainen sisällysluettelo sivulla 12. TÄRKEÄÄ TIETOA Tehtaalta jälkeen toimitetuilla GESIPA -tuotteilla on uudet tuotenumerot. Luettelossae on käytetty vain uusia tuotenumeroita. Voit tietysti tilata edelleen käyttäen vanhoja tuotenumeroita. Pahoittelea kaikkea aiheuttamaae vaivaa. Joka tapauksessa, olee vakuuttuneita, että tämä muutos tekee prosesseistae nopeampia ja miellyttävempiä sinulle. Avain, joka näyttää vanhat numerot ja uudet numerot on saatavilla verkossa: Vetoniitit Johdottomat vetoniittityökalut Käsikäyttöiset vetoniittityökalut Akkukäyttöiset vetoniittityökalut Paineilmakäyttöiset vetoniittityökalut Hydro-pneumaattiset vetoniittityökalut Lukkopulttityökalut Niittimutterit Vaihtoehtoisesti, voit yksinkertaisesti skannata tämän QR-koodin. 5 6 Johdottomat niittimutterityökalut Käsikäyttöiset niittimutterityökalut Akkukäyttöiset niittimutterityökalut Paineilmakäyttöiset niittimutterityökalut Hydro-pneumaattiset niittimutterityökalut 7 DIY Tee-se-itse (DIY) DIY-tuotevalikoima, vetoniitti-minipakkaukset, niittimutteri-minipakkaukset 8 Vetoniittityökalut Varaosat 9 Niittimutterityökalut Varaosat 10 POS Myyntipiste Profi Centre 3

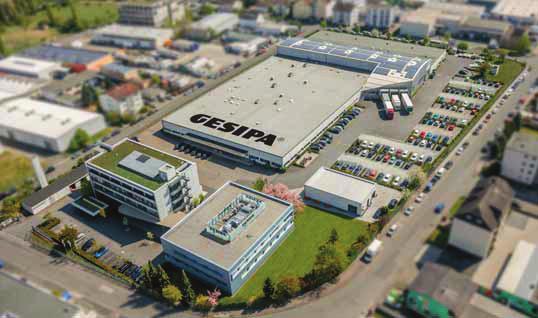

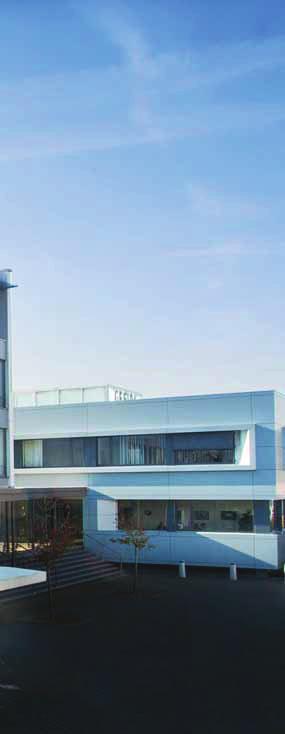

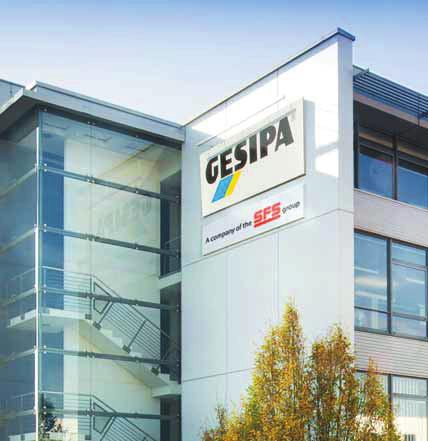

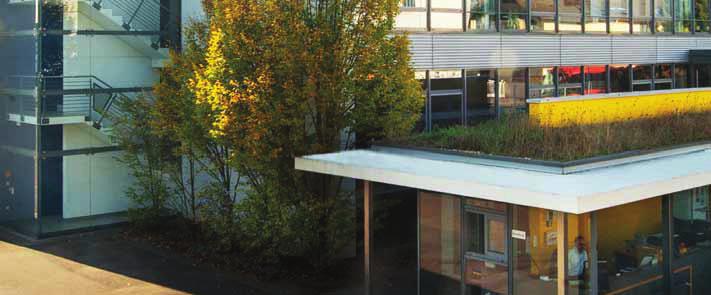

5 GESIPA Blindniettechnik GmbH GESIPA tuotantolaitos GESIPA myyntikonttori Jakelija GESIPA Johtava kansainvälinen yhtiö kahdeksalla tehtaalla, joista kolme Saksassa. Dr. Hans-Georg Biermann ja hänen vaimonsa Ibeth Biermannin 1955 perustama GESIPA Blindniettechnik GmbH on kehittynyt johtavaksi maailmanlaajuiseksi vetoniittaustekniikan yritykseksi. GESIPA -kiinnitystuotteiden korkea laatu ja luotettavuus ja innovatiiviset korkealaatuiset asennustyökalut ovat tehneet GESIPA sta arvokkaan yhteistyökumppanin kaupalle ja teollisuudelle maailmanlaajuisesti. 700 työntekijää kahdeksassa tuotantopaikassa ympäri maailmaa, sisältäen kolme sijaintia Saksassa tuottavat korkealaatuisia ja innovatiivisia tuotteita joka päivä Ulkomainen myynti on hoidettu yhdentoista tytäryhtiön ja yli neljänkyenen ulkomaisen edustajan toimesta. Perheomisteinen vuoden 2008 loppuun asti, GESIPA on nyt osa kansainvälistä SFS intec AG yritystä, ja yhtä hyvin valmistautunut kohdatakseen yhteistyökumppaneidensa määräämät tulevaisuuden haasteet kaupassa ja teollisuudessa uusilla ideoilla ja ratkaisuilla. ASIAKASLÄHEISYYS ja JOUSTAVUUS ovat GESIPA :lla tietysti korkeialla prioriteetilla. omistautumisella ja intohimolla. 4

6 GESIPA Blindniettechnik GmbH Yhtenä viimeisistä kiinnitystekniikan tuotteita valmistavasta yrityksestä Saksassa, GESIPA pysyy absoluuttisen uskollisena asiantuntijakaupalle. Kokonaisvaltainen ulkoinen myyntivoima tuottaa aattimaisia neuvoja kaikkiin vetoniittitekniikkaan liittyviin kysymyksiin, samalla kun sisäinen myynti ja lähettämöhenkilökunta takaavat sujuvan toimintaprosessin ja nopeat, luotettavat toimitukset. Tekninen myyntiryhmä viidessä liiketoimintaryhmässään Teollisuuden Käyttökohteet, Autoteollisuuden Niittaus, Varustevalmistus, Jakelu & Vähittäiskauppa ja Kiinteä Niittaus, neuvoo ja katsoo kotimaisten ja kansainvälisen teollisuudenasiakkaiden vaativien vaatimusten perään. Teknisesti ja taloudellisesti optimaaliset ratkaisut on kehitetty yhdessä kehittäjien, tuotannon suunnittelijoiden ja laatuasiantuntijoiden kanssa. GESIPA n kaksi suurinta teollista asiakasryhmää ovat autoteollisuus ja autoteollisuuden alihankkijat, jotka moleat asettavat tiukat vaatimukset luotettaville ja taloudellisille kiinnitysratkaisuille. Kaikkien työntekijöiden valmius innovaatioon ja luovuuteen edistävät pitkäaikaista asiakastyytyväisyyttä ja kumppaneiden yhteistyötä, yhdistääkseen ja laajentaakseen GESIPA n markkinajohtajuutta. Asennustyökalujen tuoteryhmässä, ratkaiseva markkinoiden johtavuus on varmistettu proaktiivisilla tuotteilla kuten GAV-niittauskoneilla, vakaasti kehitetyillä akkukäyttöisillä niittaustyökaluilla uusin Pro-sarjan työkaluin, TAURUS -sarjalla ja FireFox 1 F ja 2 niittimutterityökaluilla. Innovatiiviset kiinnitystarvikkeet kuten PolyGrip, G-Bulb-rakenne-niitit ja BULB-TITE -vetoniitit, alunperin kehitetty teollisuuteen ja rakennussektorille, myös osoittavat etujaan mainiosti myös muilla markkinoilla. Luotettavuuden ja johdonmukaisen suorituskyvyn, joka on osoitettu miljoonia kertoja, GESIPA on saavuttanut sen laajalla kokemuksella tuotannossa, ansaittu monien vuosien aikana, ja laatukonseptilla, joka on alalla ainutlaatuinen. Korkeasti aattitaitoiset työntekijät, parhaat tuotantolaitteet ja tuotannon laatuorganisaatio takaavat jopa kaikkein vaativimpien asiakkaiden vaatimusten toteutumisen. Mittojen tarkistamisen, toleranssien ja raaka-aineiden laadun lisäksi valmiit tuotteet toimitetaan laajoihin toimivuustesteihin ennen kuin ne lähtevät tehtaalta. Kaikki GESIPA -tuotteet noudattavat RoHS 2011/65/EU -direktiiviä. Kaikki saksalaiset GESIPA -tuotantopaikat käyttävät DIN EN ISO 9001 ja ISO TS sertifioituja laadunhallintajärjestelmiä. 5

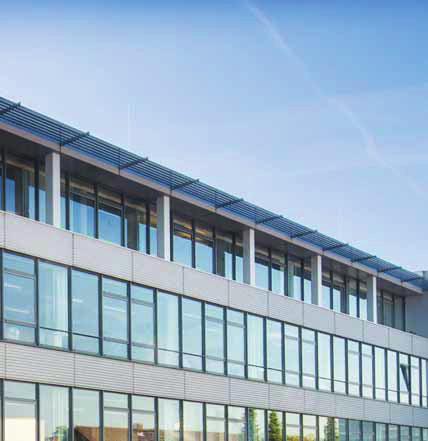

7 GESIPA -Liiketoimintayksiköt GESIPA Käyttökohdeoptimoituja ja kustannustehokkaita liittämisratkaisuja GESIPA -niittaustekniikka keskittyy viiteen asiakassegmenttiin. Korkein prioriteetti on suorissa suhteissa asiakkaan kanssa ja hänen erityisissä tarpeissaan tarkoituksena suunnitella käyttökohteisiin optimoituja ja kustannustehokkaista liittämisratkaisuja. Myynti ja vähittäismyynti Perinteisesti GESIPA työskentelee läheisesti asiantuntijajälleenmyyjien kanssa. Liiketoimintayksikkö Myynti ja vähittäismyynti ylläpitää laajaa alaa palveluita sekä kotimaisilla että globaaleilla markkinoilla, tarjoten pätevää palvelua kaikilla vetoniittauksen muodoilla. Tuki ulottuu konsultoinnista ja paikan päällä tapahtuvasta koulutuksesta säännöllisiin kauppatapahtumiin osallistumisiin, esimerkiksi sisäisiin messuihin. Myynnin keinoihin on olemassa esimerkiksi hyvin tunnettu Profi Centre, GESIPA tuottaa vähittäismyyntitoimintaan tehokkaita myynnin apuvälineitä. Lisäksi, GESIPA -myyntiedustajilla on aina resurssit aattitaitoon ja tukeen muilta GESIPA -liiketoimintayksiköiltä. Varusteiden Valmistus Liiketoimintayksikkö Varusteiden Valmistus on jaettu Varusteet ja Huolto Tekniikka -osastoihin. Erikoistuen kahteen tuotealueeseen täysin automaattinen vetoniittaus ja prosessin valvonta, asiakkaiden vaatimukset ja tekniset vaatimukset ovat tarkasti analysoitu tarkoituksena yhdessä kehittää teknisesti optimoituja ja ekologisesti elinkelpoisia ratkaisuja. Huolto Tekniikka -osasto on vastuussa varusteiden käyttöönotosta asiakkaan tiloissa, myyntipalvelun jälkeen kuten myös järjestelmän ylläpidon saatavuudesta asiakkaalla. 6

8 GESIPA -Liiketoimintayksiköt Teollisuuden Käyttökohteet Liiketoimintayksikkö Teollisuuden Käyttökohteet on erikoistunut valittuihin segmentteihin yleisessä teollisuudessa, jossa kokonaisvaltainen osaaminen erityisillä sektoreilla tuottaa lisähyötyä asiakkaille. Vaihteistojen rakentaminen, ilmastointijärjestelmät, rakennusasennelmat kuten myös varastolaitteet ovat vain joitain monista alueista. Linjassa GESIPA n filosofian kanssa, päähuomio on keskittynyt käyttökohdepainotteisiin menetelmiin. Pitkä kokemus, laaja tekninen osaaminen ja erityisosaaminen valituilla sektoreilla parantavat huomattavasti asiakkaiden hyötyjä. Erityispainotus on aina asetettu kokonaiselle järjestelmälle, koostuen liittyvistä elementeistä, niittausvälineistä ja liitäntämenetelmästä, pyrkimyksenä luoda kustannustehokkain ja tehokas ratkaisu asiakkaalle. Asiakkaiden segmentointi on systemaattisesti laajentunut kotimaisilla ja kansainvälisillä markkinoilla, vahvistaen asiakassuhteita pitkällä aikavälillä. Autoteollisuuden niittaus Moottoriajoneuvojen valmistajat ja autoteollisuuden alihankkijat monipuolisine vaatimuksineen ovat liiketoimintaryhmän Autoteollisuuden niittaus vastuulla. Koska yksilölliset tarpeet nostavat erittäin spesifi siä tarpeita, BU on edelleen jaettu istuin-, ovimoduuli- ja turvallisuusosiin. Tunnetut, teknologisesti johtavat avainasiakkaat, jotka kilpailevat ja täten myös jatkuvasti kehittävät GESIPA a ovat aattitaitoisten avainasiakaspäällikköjen hoidossa. Kiinteä Niittaus Liiketoimintayksikkö Kiinteä Niittaus Olpessa, Pohjois-Rhine-Westphaliassa, valmistaa kiinteitä, puoli-putkimaisia niittejä ja kylmä-muotoiltuja osia, jotka ovat valmistettu lähes yksinomaan asiakkaiden piirustusten mukaan. Liiketoimintayksikön ydinmarkkina on Saksan auto- ja hyötyajoneuvoteollisuus. Erityisesti kehitetyllä korroosionketävällä pinnoitteella, SheraBlack -pinnoitteella olevat runkoniitit, ovat valmistettu erityisesti hyötyajoneuvosektorille, esimerkiksi Daimler-kuorma-autoille. Monimutkaiseat kylmämuotoillut osat Tier One -toimittajille ovat myös tärkeä markkina liiketoimintayksikölle Kiinteä Niittaus. Myynti ja vähittäismyynti GESIPA -Liiketoimintayksiköt Laitevalmistajat Teollisuuden käyttökohteet Autoteollisuuden niittaus Kiinteä niittaus 7

9 GESIPA n uudet tuotteet Niittimutteri alu suljettu pää (CAP ) Sivu 200 G-Speed Sivu 74 Kulmakappale 90 Bird Pro -sarjalle Sivu 95 8

10 FireFox 1 F Axial eco Sivu 238 PowerBird Pro Sivu 90 9

11 Luettelo-opas Luettelo-opas on lisätty luetteloon ja tehtiin helpottamaan luetteloe käyttöä. Kaikista tärkeiät lyhenteet, symbolit ja värit esitetään tässä. Vetoniittien materiaalit Alumiini Teräs Kupari Ruostumaton teräs A2 Ruostumaton teräs A4 Muovi Monel (Nikkelikupariseos) QR-koodit / videot Kun tullaan tämän hetkisiin kehityskohteisiin, GESIPA lla on sormi pulssilla skannaa QR-koodi saadaksesi lisää tietoa tai katsoaksesi videoita tuotteista. Kaikki mitä tarvitset on älypuhelin, tabletti-pc tai kannettava integroidulla kameralla kuten myös sopiva ohjelma suunniteltuna lukemaan QR-koodeja. VIDEO i Video Tuoteinformaatio Sivuviite Tämä symboli viittaa sivun numeroon CE-merkintä EU:n rakennustuotteiden säännös (CPR) No. 305/2011 tuli voimaan kesäkuussa Hyväksytyt tuotteet luettelossa on merkitty CE-symbolilla. Oleelliset hyväksymisdokumentit löydät download-alueelta www. gesipa.com. ETA-hyväksynnällä ETA-13/0255 Varaosaluettelo Huomaathan, että teknisistä syistä numerot teknisissä piirustuksissa saattavat vaihdella. Siksi suosittelee, että käytät aina tuotenumeroita tilatessasi varaosia. Lisää kokoja ja tyyppejä saatavilla tilauksesta. Pidätäe oikeuden tehdä muutoksia koko luetteloon. Ee ota vastuuta virheistä tai painovirheistä. Kaikilla laitteilla, jotka on ostettu jälkeen on 24 kuukauden takuu, 12 kuukautta akuille, käyttöohjeissa mainittujen edellytysten mukaisesti. Lyhenteet MT Lyhennettä MT käytetään vetoniiteissä ilmaisemaan materiaalin paksuuden. Uudet tuotteet Tämä symboli identifioi uudet tuotteet. TÄRKEÄÄ TIETOA Tehtaalta jälkeen toimitetuilla GESIPA -tuotteilla on uudet tuotenumerot. Luettelossae on käytetty vain uusia tuotenumeroita. Voit tietysti tilata edelleen käyttäen vanhoja tuotenumeroita. Pahoittelee kaikkea aiheuttamaae vaivaa. Joka tapauksessa, olee vakuuttuneita, että tämä muutos tekee prosesseistae nopeampia ja miellyttävempiä sinulle. Avain, joka näyttää vanhat numerot ja uudet numerot on saatavilla verkossa: Vaihtoehtoisesti, voit yksinkertaisesti skannata tämän QR-koodin. 10

12 GESIPA n uudet tuotteet PolyBulb-vetoniitit Sivu 64 G-Speed (Nopeusniitti) Sivu 74 PowerBird Pro Sivu 90 Kulmakappale 90 Sivu 95 Bird Pro -sarjalle Laajennettu karankeräyssäiliö Sivu 96 Bird Pro -sarjalle PowerBird SRB 6,4 (lukkopulteille) Sivu 178 TAURUS 4 SRB (lukkopulteille) Sivu180 Niittimutterit teräs puoli-nelikulmaiset Sivu 194 Niittimutterit alumiini suljettu pää (CAP ) Sivu 200 Niittimutterit teräs suljettu pää (CAP ) Sivu 201 PolyGrip niittimutterit uritetut Sivu 208 FireFox 1 F Axial eco Sivu 238 FireFox 2 F Axial eco Sivu 242 ilmanpaineen seurannalla ja laskurilla Minipakkaus PolyGrip vetoniitit/niittimutterit Sivu

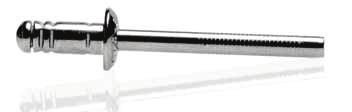

13 Sisältö Vetoniittaustekniikka 1 Vetoniitit Vetoniitit PolyGrip, värilliset vetoniitit, SolarGrip, CAP, erikoisvetoniitit, G-Bulb, PolyBulb, MEGA-GRIP, BULB-TITE, TRI-FOLD, G-Speed Johdottomat vetoniittityökalut Vetoniittikäsityökalut NTS, NTX, NTX-F, Flipper, HN 2, HN 2-BT, SN2 Akkukäyttöiset vetoniittityökalut Bird Pro -sarja AccuBird Pro, PowerBird Pro Gold Edition, PowerBird Pro Gold Edition jousikuormiteteulla liipaisinjärjestelmällä, PowerBird Pro Bird-sarja AccuBird, PowerBird, PowerBird Solar, PowerBird Gold Edition 3 Paineilmakäyttöiset vetoniittityökalut TAURUS -sarja TAURUS TAURUS -Variaantioita: TAURUS 2/K, TAURUS 2/AS, TAURUS 2/24, TAURUS 1-4 laskuriyksiköllä, TAURUS 1-4 laskuriyksiköllä eco, TAUREX 1-6, TAURUS 1-4 Axial eco, TAURUS 1-4 Axial, TAUREX 1-4 Axial compact, TAUREX Axial 1-4, TAURUS 1-4 C Nopeusniittaustekniikka TAURUS 1 Speed Rivet, TAURUS 2 Speed Rivet, TAURUS 1 Speed Rivet Axial eco, TAURUS 2 Speed Rivet Axial eco Hydro-pneumaattiset vetoniittityökalut PH1, PH2, PH 2000, PH 2000 BT, PH2 VK, PH Axial GESIPA -asennusyksikkö Automaattiset niittauslaitteet GAV 8000 eco, GAV 8000 electronic, GAV HF Lukkopulttityökalut PowerBird SRB 4,8, PowerBird SRB 6,4, TAURUS 3 SRB, TAURUS 4 SRB TAURUS 4 SRB kulmakappaleella 90 compact 12

14 Sisältö Niittimutteritekniikka 4 Niittimutterit Niittimutterit Niittimutterit suljettu pää (CAP ) PolyGrip -niittimutterit PolyGrip -niittimutterit uritetut Niittimutterinastat PolyGrip -niittimutterinastat uritetut Niittimutterit letkuliitännällä Johdottomat niittimutterityökalut Niittimutterikäsityökalut GBM 10, GBM 20, GBM 30, FireFly Akkukäyttöiset niittimutterityökalut FireBird, FireBird Gold Edition, FireBird muutossarjalla niittimutterinastoille 6 Paineilmakäyttöiset niittimutterityökalut FireFox 1 F, FireFox 2 F, FireFox 2, FireFox 2 F L, FireFox 1 F muutossarjalla niittimutterinastoille, FireFox 2 muutossarjalla niittimutterinastoille, FireFox 1 F Axial eco, FireFox 2 F Axial eco, FireFox 2 F Axial eco ilmanpaineen seurannalla ja laskuriyksiköllä, FireFox 2 C, FireRex, GBM Tee se itse (DIY) 7 Vetoniittikäsityökalut, tarvikkeet, lajitelmat, niittimutterikäsityökalut, Mini-Pakkaukset Varaosaluettelo 8 Vetoniittityökalut Niittimutterityökalut Myyntipiste 10 Profi Center, myyntiseinä, sisäiset messut

15 GESIPA Erikoisvetoniitti GESIPA valmistaa aina taiteen teknologian tilassa. Voit luottaa GESIPA -laatuun. Haasta meidät! Täydelliset tuotteet on varmistettu jatkuvalla investoimisella henkilökunnan pätevyyteen ja tuotannon koneisiin. Pysyvä valvonta tuotannon aikana takaa erinomaiset asennusominaisuudet ja pitävät liitokset, erä toisensa jälkeen... Parempi kuin normaali Karan katkeamiskohtien paikat GESIPA -vetoniiteissä on sovitettu yhteen karan pituuden kanssa siten että työkalu tarvitsee laukaista vain kerran niitin asennusta ja karan ulos vetämistä varten, riippumatta siitä kuinka pitkä kara on. GESIPA -niiteillä on myös pidempi kara kuin muilla niiteillä normaalisti, joten suukappaleet 10 pituuteen saakka voidaan käyttää ilman mitään ongelmia. Puhdas ratkaisu GESIPA -vetoniitit ovat kauttaaltaan puhdistettu ja varustettu korkealaatuisilla, galvanoiduilla karoilla. Työkalujen leukojen likaantuminen on minimoitu, joka pidentää merkittävästi asennustyökalujen huoltoväliä. Erinomainen liitos GESIPA -vetoniitit tuottavat aina korkealaatuisen ja visuaalisesti vetovoimaisen lopputuloksen yhteensopivan geometrian ja yksittäisten komponenttien korkealaatuisten materiaalien ansiosta. Nopea ja joustava GESIPA -vetoniitit on varastoitu siten, että kaikki standardimitat ja jopa jotkin epästandardit koot ovat normaalisti 100 % saatavilla. Kello 14 mennessä käsitellyt tilaukset lähetetään yleensä samana päivänä. Huolto-osastoe käsittelee työkalusi korjaukset aattimaiseen tapaan 48 tunnin sisällä. Täydellinen vuorovaikutus GESIPA -vetoniitit ja GESIPA -asennustyökalut sopivat täydellisesti toisilleen ja oikean suukappaleen käyttö tuottaa täydellisen lopputuloksen. GESIPA -asennustyökalut tarjoavat minimaalisen rasituksen, lyhyet työskentelysyklit ja pitkän huoltovälin, taaten siten minimikustannukset. 61 vuotta kokemusta 1955 lähtien GESIPA on keskittynyt luomaan parasta mahdollista hyötyä asiakkailleen GESIPA -vetoniiteillä ja GESIPA -asennustyökaluilla. 61 vuotta kokemusta, joka heijastuu täysin tuotteissae. 14

16 GESIPA n parhaissa käsissä Erityishaasteet teollisuudessa vaativat erikoisratkaisuja, jotka ottavat huomioon tehokkuuden, toiminnallisuuden ja innovoinnin. GESIPA lla on vuosikyenien kokemus vetoniittien konsultoimisesta ja kehittämisestä erikoiskäyttökohteisiin. Vaatimukset kuten pinnan käsittelyt, sopiva leikkausvahvuus ja/tai vetolujuus ja asennusprosessin luotettavuus on määritelty Teknisessä Myynnissä projektin mukaisesti, joka takaa miljoonia yhdenmukaisia laadukkaita kiinnikkeitä. Laatu Raaka-aineiden jäljitettävyydestä ja dokumentoinninsta mittojen ja toleranssien tarkistamiseen tuotannon aikana, GESIPA lisää suurian arvon laatuun. Mutta GESIPA myös menee yhden ratkaisevan askeleen eteenpäin. Tiettyihin käyttökohteisiin tehdyille vetoniiteille tehdään toiminnalliset testit ja dokumentointi askel askeleelta. Toiminnallinen testi /asennuskaari Erikoiskäyttökohteiden vetoniitteissä jokaisessa tuotantoerässä, asennuskaari on mitattu sofistikoituneessa testipenkissä. Mitattu karan epämuodostuma, syöttämisen erikoispiirre, karan leikkuukuorma ja vetovoima ovat verrattu tavoitearvoihin varmistaakseen, että vetoniitti soveltuu tarkoituksenmukaisesti käyttökohteeseen ja tuottaa varman kiinnityksen. Toiminnan testaus/ karan ulostyöntövoima (1) Karan jäljelle jäävä osa asennettavassa niitissä vedetään ulos. Mitattu voima voidaan käyttää määrittääkseen onko jäljelle jäävä osa karasta kunnolla lukittu ja ettei se aiheuta helisevää meteliä tai jopa putoa ulos. Erä toimitetaan ainoastaan silloin kun moleat arvot ovat toleranssin sisällä. Valvottu prosessi Luotettava liitäntä (2) Turvallinen prosessi vetoniittien teollisessa käytössä tekee 100% luotettavia niittaustoiminnoista välttämättömiä. Prosessivalvotut GESIPA -työkalut TAURUS-sarjassa ja täysin automaattinen GAV 8000-niittauslaite mahdollistavat taloudelliset sovellusratkaisut, yksinkertaisista järjestelmistä järjestelmiin viivakoodinlukijoilla ja prosessitietokoneilla. Yksi kiinnike useille käyttökohteille GESIPA -kiinnikkeiden monikäyttöisyys tarkoittaa usein sitä, että useaat käyttökohteet, jotka aiein tarvitsivat erilaisia kiinnikkeitä, voidaan hoitaa yhdellä erikoisesti suunnitellulla vetoniitillä. Tämä säästää kustannuksia ja yksinkertaistaa käsittelyä. Kustannushyödyt Tuotantokustannukset laskevat GESIPA -asennustyökalujen prosessin valvonnalla Kuluvien osien kustannusten lasku samanlaisten osien strategialla ja työkalujen modulaarisella muotoilulla Logististen kustannusten lasku monikäyttöisillä kiinnikkeillä ja vastaavalla osien moninaisuuden pienentämisellä. (1) (2) Karan katkeamisvoima Vetovoima Karan lävistysvoima Puristusvoima Vetovoima Jäljelle jäävän karan lukitusvoima Jäljelle jäävän karan ulostyöntövoima Veto Veto 15

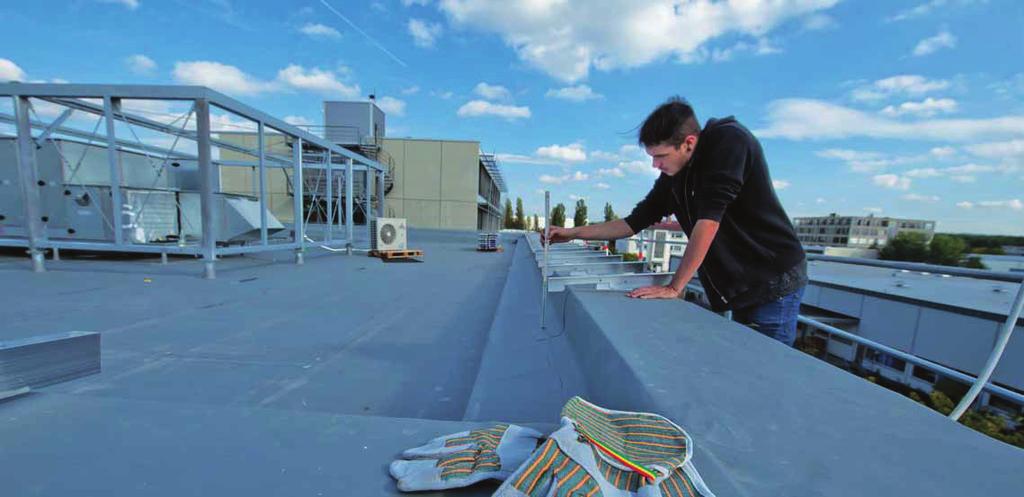

17 Rakentamishyväksynnät Yli 200 GESIPA n valmistamaa vetoniittikokoa täyttävät European Technical Approvalin vaatimukset ja ohjeistukset Kesäkuussa 2013, EU-säännös No 305/2011, rakennustuotteiden markkinoinnin yhdenmukaistumisesta tuli voimaan. Suuri määrä vetoniiteistäe käytetään rakennusprojekteihin. Noudattaaksee uutta rakennustuotteiden EU-sääntöä olee valineet yli 200 vetoniittikokoa, jotka täyttävät European Technical Approvalin vaatimukset ja ohjearvot, jolloin ne voivat kantaa CE-merkkiä. European Technical Approval (ETA) rakentamiselle takaa sopivuuden tarkoitettuun käyttöön rakennustuotedirektiivin mukaisesti. Kun ETA on myönnetty, valmistaja on oikeutettu laittamaan CE-merkinnän hänen tuotteisiinsa. CE-merkintä takaa, että kaikki todisteet on toimitettu, kaikki vaadittavat arviot on tehty ja kaikki vaatimukset on täytetty. Valmistaja tässä yhteydessä näyttää että hänen tuote noudattaa ETA vaatimuksia ja ohjeistuksia. Luettelossae CE-merkintä on korvattu Ü-merkinnällä, tarjotakseen todisteen tuotteen yhdenmukaisuudesta juuri hyväksymiie vetoniitteihin aivan alusta lähtien. Seuraavilla sivuilla hyväksytyt tuotteet on merkitty CE-merkillä. ETA-hyväksyntä sovellettu ETA-13/0255:lle Asiaan kuuluvat hyväksyntädokumentit ovat nähtävillä ja voidaan ladata nettisivulta Lisäkysymyksissä ole hyvä ja ota yhteyttä laadunvarmistustiimiie joka mielellään auttaa sinua. 16

18 Korroosionsuojaus ja vesitiiviys Kiinnikkeee tarjoavat korroosionsuojaa ja vesitiiviyttä riippuen valitusta materiaalista. Yksittäisten kiinnikkeiden ominaisuudet on kerrottu seuraavissa taulukoissa: Kategoria Vesitiiviys Korroosionkesto Kategoria Vesitiiviys Korroosionkesto Tavalliset vetoniitit Alumiini/Teräs Alumiini/Ruostumaton teräs Alumiini/alumiini Teräs/Teräs Kupari/Teräs Kupari/Pronssi Ruostumaton teräs/ruostumaton teräs Monel Stinox PolyGrip -vetoniitit Alumiini/Teräs Alumiini/Ruostumaton teräs Teräs/Teräs Ruostumaton teräs/ Ruostumaton teräs Monel SolarGrip (SolarSeal-pinnoitteella) CAP -vetoniitit Alumiini/teräs Alumiini/ruostumaton teräs Ruostumaton teräs/ ruostumaton teräs Kupari/teräs Kupari/ruostumaton teräs Erikoisvetoniitit Maalatut vetoniitit alumiini/teräs Maalatut vetoniitit alumiini/ruostumaton teräs Uritetut vetoniitit alumiini/ teräs Uritetut vetoniitit Teräs/Teräs Muovivetoniitit (Polyamidi) Ruusuniitit alumiini/teräs Profiiliniitit alumiini/teräs Voimarakennevetoniitit G-Bulb teräs/teräs G-Bulb Ruostumaton teräs/ ruostumaton teräs MEGA GRIP alumiini/ alumiini MEGA GRIP teräs/teräs Poimuvetoniitit BULB-TITE vetoniitit alumiini/alumiini BULB-TITE vetoniitit teräs/ teräs BULB-TITE vetoniitit monel /ruostumaton teräs TRI-FOLD vetoniitit alumiini/alumiini Tavalliset ja PolyGrip -niittimutterit Alumiini Teräs Ruostumaton teräs Monel Niittimutterinastat Teräs Liitos on vesitiivis kun käytetään aluslevyä alhainen Kiinnike on vesitiivis Roiskevesitiivis keskitasoinen korkea erittäin korkea Muut koot, erikoispintakäsittelyt tai -materiaalit ovat saatavilla pyynnöstä. 17

19 Vetoniittaustekniikka» luotettavuus» liikuteltavuus» tietämys» yärtämys» luovuus 18

20 1 Blind rivets 19

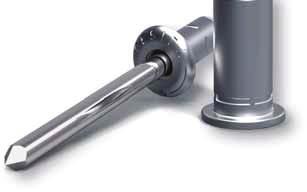

21 Teknistä tietoa GESIPA -vetoniiteistä GESIPA -vetoniitit tarjoavat kestävän ja turvallisen liitoksen erilaisille ja herkille materiaaleille. GESIPA -vetoniitit Tehokasta teknologiaa Elämää ilman vetoniittaustekniikkaa GESIPA lta ei enää voida kuvitella modernissa teollisessa tuotannossa missä kiinnitysteknologia on tarpeellista sen tehokkuuden ja monikäyttöisyyden vuoksi. Se yhdistää edut tulevista rajoitetuista komponenttien käyttömahdollisuuksista, pysyvä turvallinen liitos erilaisille ja erikoistuoneille materiaaleille, ja jopa dokumentointi asennusprosessista on vaadittu. Teknisesti puhuen, vetoniitti koostuu kahdesta osasta: niitin rungosta ja karasta. Ruuvikiinnityksen, niittauksen ja lyöntiniittauksen ym aikana käyttökohteen täytyy aina olla saavutettavissa moleilta puolilta mutta vetoniittauksen erikoisuus on se että käyttökohde täytyy saavuttaa vain yhdeltä puolelta. GESIPA -vetoniitit Kiinnitys joka kestää Asennusprosessin aikana kara vedetään asennustyökalun leuoilla ja niitin rungon muoto ennalta määriteltyyn pysyvään asentoon käyttökohteessa. Tämän jälkeen kara katkeaa pois tarkoitetusta kohdasta (tavoite katkeamispiste) ja voidaan kierrättää. Täyteosuus (tama on jäljelle jäävä osa karasta niitin rungossa) voi toimia ylimääräisenä varmistustoimintona riippuen käyttökohteesta. GESIPA -vetoniitit Kaikkiin käyttökohteisiin Vetoniittejä on saatavilla monipuolisesti mallin, materiaalin, muodon, pituuden ja jopa värin mukaisesti. Riippuen tehtävästä, joka vetoniitin tulisi täyttää, GESIPA voi valita tavallisen varastosta saatavilla olevan mallin tai käyttökohdetta varten suunnitellun niitin välillä. GESIPA -vetoniitit Peukalosääntö Materiaalin paksuus + niitin halkaisija = niitin rungon pituus 20

22 Teknistä tietoa GESIPA -vetoniiteistä Vetoniitin rungon kärki Karan kärki/loppu kara Loppu kara Blind rivets Vetoniitin kärjen porausreikä Vetoniitin runko Kohdistettu katkeamispiste Vetoniitin kärki 1 Vetoniitin asennuspää Karan runko Karan jäännös Vetoniitti Karan kärki Vetoniitti ennen asennusprosessia Vetoniitti asennusprosessin jälkeen GESIPA -vetoniitit - Konseptit Vetoniitti koostuu kahdesta osasta: niitin runko ja kara. Niitin runko koostuu asennuspäästä ja varresta. Asennuspää on prosessoitavalla puolella ja muuttuvan kokoinen ja muotoinen. On kupu-, uppo- ja laajakantaisia versioita. Niitin runkoja on eri pituisia riippuen niitattavan materiaalin paksuudesta. Niitin karaa käytetään niitin rungon muodon muuttamiseksi. Sillä on ennaltamääritelty katkeamispiste. Tämä on kohta jossa niitin kara katkeaa sen jälkeen kun niitin muoto on muuttunut. Loppuosa karasta on jäljelle jäävä osa niitin karasta niitin rungossa. Karan jäännös hävitettävä osa niitin karaa vetoniittityökalulla avulla tehdystä asennuksesta. 21

23 Käyttökohde-spesifinen GESIPA -kiinnittäminen eneän kuin vain tavallinen vetoniitti Tavallisten vetoniittien perusominaisuudet on määritelty useilla DIN EN ISO-standardeilla. Nämä ominaisuudet liittyvät ensisijaisesti geometrisiin mittoihin ja mekaanisiin ominaisuuksiin. Muut kiinnikkeiden ominaisuudet, kuten materiaalivalinta ja pinnan päällyste, on määritelty varsin yleisesti standardeilla ja ovat jätetty valmistajille. Nämä määritelmät vetoniitin ominaisuuksista toden teolla rajoittavat toleransseja liitännän parametreissä ja mahdollisissa vaatimuksissa. Vetoniiteissä, jotka noudattavat DIN EN ISO standardeja ovat aina suunniteltu kiinteille osille Asiakkaan vaatimus Asennus kumiin, puuhun, muoviin ja muuhun materiaaliin Vesitiiviys Saavutettavuusongelma Korroosionkesto Ei melua Toleranssin kompensointi Korkea laitteen ja järjestelmän saatavuus GESIPA -ratkaisu Max. / min. kiristysarvion tai lukitusvoiman määrittely Materiaali + stanssaus + päällystys Pidennetyn suukappaleen ja pitkäkaraisen niitin yhdistelmä Sekä orgaanisissa että epäorgaanisissa materiaaleissa esim. Zn, ZnNi, Delta Seal, ruostumaton teräs A2 ja A4 tai Monel Valvottu lopun karan lukitus Poratun rei'än halkaisija isompi kuin DIN Työkalu ja kiinnike yhteensopivat toisiinsa., GESIPA -yleinen järjestelmä Asennusrunko Käyttökohteeseen suunniteltu kiinnike voi olla käytetty useampaan tehtävään ja täyttää korkeaat vaatimukset kohdistetun materiaalin, pinnan, geometristen mittojen ja erityisten toiminnallisten ominaisuuksien määrittelyn ansiosta. Esimerkiksi seuraavat asiakkaiden vaatimukset voidaan täyttää: tiivistetty pohjakumi Teräs pellin läpi Niitin runko alu Solar-Sealpäällysteellä Niitin sijainteihin liittyvien ongelmien eliminointi Korroosiovaatimusten sopeutuminen korkeaan resistanssin ympäristön vaikutuksen varmistamiseksi Roiskevedeltä suojattujen liitosten syntyminen ylläpitäen samalla hyviä mekaanisia ominaisuuksia Laajempien vaihteluiden tasaaminen osien ominaisuuksissa Mekaanisten liitäntöjen ominaisuuksien sovitus erilaisiin liitettäviin materiaaleihin 22

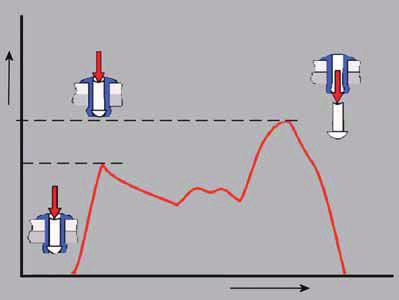

24 Tyypilliset vaatimukset asennusprosessin seurannassa Blind rivets Vaatimus Mahdollinen seurantakriteeri Oliko vetoniitti prosessoitu käyttökohteessa? Karan poiston seuranta Jousikuormitetulla liipaisinjärjestelmällä varustettujen laitteiden käyttö 1 Missä kaikki vetoniitit prosessoidaan käyttökohdetta varten? Oliko oikea vetoniitti prosessoitu? Oliko määritelty liitännän laatu saavutettu tässä vetoniitin pisteessä? Käytettyjen karojen seuranta ja laskenta Jousikuormitetulla liipaisinjärjestelmällä varustettujen laitteiden käyttö Karan katkeamisvoiman seuranta Jousikuormitetulla liipaisinjärjestelmällä varustettujen laitteidenkäyttö Katkeamisvoiman ja suunnan/ajan seuranta Puhu tekniselle myynnillee Tarjoae teknistä tukea kiinnitystekniikan alalla. Tämä antaa sinulle edun tehokkuuden ja laadun ehdoilla koska voit aina käyttää oikeaa kiinnikettä. Olee myös kykeneviä saavuttamaan asiakkaan vaatimukset kiitos vuosien kokemuksee kiinnitystekniikan alueella. 23

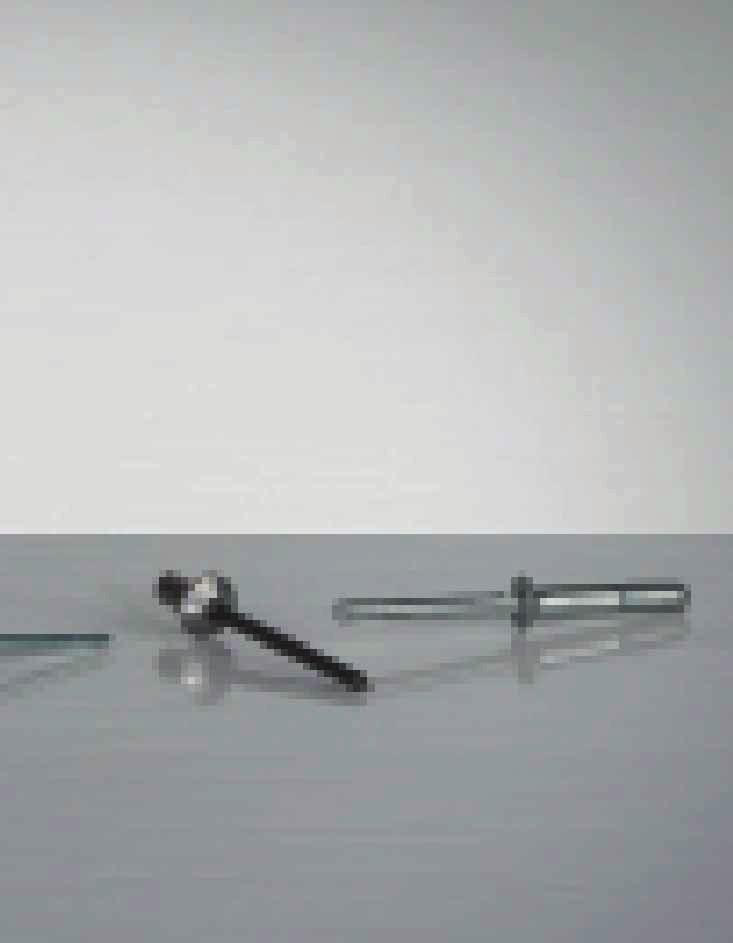

25 Vetoniittivalikoima» monikäyttöinen» kestävä» käyttökohde-spesifinen 24

26 1 Blind rivets 25

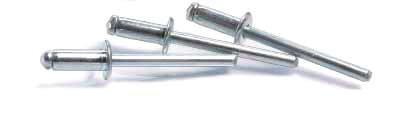

27 Yleiskuva GESIPA -vetoniittituotevalikoimasta Alumiini Teräs Kupari A2 ruostumaton teräs A4 ruostumaton teräs Monel Stinox PolyGrip Värillinen PolyGrip SolarGrip CAP Uritettu Kierteellinen Muovi Ruusu Profiiliniittaus G-Bulb PolyBulb MEGA GRIP BULB-TITE TRI-FOLD G-Speed 26

28 Vetoniitit sovellusalue Blind rivets Tavallinen Oikeat materiaalit ja koot joka sovellukseen 1 PolyGrip Laaja kiinnitysalue voi korvata jopa viisi eri kokoa standardeissa DIN-vetoniiteissä CAP -vetoniitit Kuppimainen vetoniitti ilma- ja vesitiiviille liitoksille Uritetut vetoniitit Umpinaisten reikien niittaamiseen, esim. puuhun ja pehmeään materiaaliin Muovivetoniitti Syövyttämätön, elektronisesti johtamaton, ei vahinko maalatuille pinnoille G-Bulb MEGA GRIP Korkea-voimainen kiinnike PolyBulb Laaja kiinnitysalue, pehmeille materiaaleille TRI-FOLD poimuttuva vetoniitti Ruusuniitti Pehmeille materiaaleille BULB-TITE Säänkestävä monikäyttöinen venttiili poimuttuva vetoniitti G-Speed Nopeusniitti 27

29 Vetoniitit alumiini/teräs Tavallinen (Kupukanta) Niitin runko: Alumiiniseos Kara: Teräs, sinkitty Niitin runko D 1 x L per rasia Niitin runko D 1 x L per rasia x A x " 2.4 x " x B x " 4.8 x " 3 3 x A x " x " 3 x " 4.8 x " 4.8 x " 3 x " 4.8 x " 3 x " 4.8 x B x " 4.8 x " 3 x " 4.8 x A x " 3 x " 3 x A x B x " 5 x " 3 x " 5 x " 3 x " 5 x " 3 x " 5 x " x A x " x " 3.2 x " 5 x B x " 3.2 x " 5 x A x " 5 x " 3.2 x " 5 x " 3.2 x B x B x " 5 x " 3.2 x " 5 x " 3.2 x " 5 x " 4 4 x A x " x " 4 x " 5 x " 5 x " 4 x " 4 x " 4 x B x B x " 6 x " 4 x " 6 x " 4 x " 6 x " 4 x " 6 x " 4 x " 6 x " 4 x " 6 x B x B x " 4 x 35 26, " 6 x B x " 6 x " 6 x " 28

30 Vetoniitit alumiini/teräs Blind rivets Niitin runko D1 x L per rasia 6.4 x B x " 6.4 x " 6.4 x " 6.4 x B x " 6.4 x B Taulukko leikkaus- ja vetovoima alu/teräs tavallinen Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø (35) 450 (46) (71) 900 (92) (73) 950 (97) x ,400 (143) 2,000 (204) x (87) 1,000 (102) ,800 (184) 2,700 (275) x ,000 (204) 2,800 (285) x ,400 (143) 2,000 (204) ,100 (316) 3,800 (388) ,400 (347) 4,600 (469) Niitin runko: AlMgSi Testausmenetelmä DIN EN ISO mukaisesti Uppokanta (120 ) Niitin runko: Alumiiniseos Kara: Teräs, sinkitty Niitin runko D1 x L per rasia Niitin runko D1 x L m per rasia x A x " 3 x " x B x " 5 x " 3 x " 5 x " 3 x " 5x " 3 x " 5 x " 3 x " 5 x B x A x " x " 4 x " 5 x A x " 4 x B x " 4 x " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta x " 4 x " 29

31 Vetoniitit alumiini/teräs Laajakanta Niitin runko: Alumiiniseos Kara: Teräs, sinkitty Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia K x A x " 5 - K 11 5 x B x " x " 3.2 x " x " 5 x " 3.2 x B x " 4 - K 12 4 x B x " 5 x B x " x " 4 x " 5 x " 5 x B x " 4 x B K 14 5 x B x " K x B x " x " 5 x " x " 4.8 x " 5 x " 5 x " 4.8 x " 5 x " 4.8 x " 5 x " 5 x B 100 Taulukko leikkaus- ja vetovoimat Alumiini/Teräs Uppokanta ja Laajakanta Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø Alumiini / Teräs (71) 900 (91) ,400 (143) 2,000 (204) ,000 (204) 2,800 (285) K 9,5 vain Alumiini/Teräs 4 K 12 vain Alumiini/Teräs 4.8 K 16 vain Alumiini/Teräs 720 (73) 950 (97) ,400 (143) 2,000 (204) ,800 (184) 2,700 (275) K 11 2,000 (204) 2,800 (285) K 14 2,000 (204) 2,800 (285) Testausmenetelmä DIN EN ISO mukaisesti 30

32 Vetoniitit alumiini/ruostumaton teräs Blind rivets Tavallinen (Kupukanta) Niitin runko: Alumiiniseos Kara: Ruostumaton teräs A2 1 Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia x A x " 3 x " x B x " 4.8 x " 3 x " 4.8 x " 3 x " 4.8 x " 3 x " 4.8 x " x A x " x " 3.2 x " 4.8 x 20 14,0-15, B x " 3.2 x " 3.2 x " 3.2 x " 3.2 x B x " 3.2 x " 3.2 x " x B x " 5 x " 5 x " 5 x " 5 x " 5 x B x A x " x " 4 x " 5 x A x " 4 x B x " 4 x " 4 x " 4 x " 4 x " 4 x " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta

33 Vetoniitit alumiini/ruostumaton teräs Laajakanta Niitin runko: Alumiiniseos Kara: Ruostumaton teräs A2 Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia 5 - K x B x " 5 x " 5 x " 5 - K x B x " 5 x " 5 x " 5 x " 5 x " 5 x B x " 5 x " 5 x " 5 x " 5 x " 5 x B x B 100 Taulukko leikkaus- ja vetovoimat alumiini/ruostumaton teräs tavallinen ja laajakanta Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø Alumiini / Ruostumaton teräs (71) 900 (91) (73) 950 (97) ,400 (143) 2,000 (204) ,800 (184) 2,700 (275) ,000 (204) 2,800 (285) K 11 2,000 (204) 2,800 (285) K 14 2,000 (204) 2,800 (285) Testausmenetelmä DIN EN ISO mukaisesti 32

34 Vetoniitit alumiini/alumiini Blind rivets Tavallinen (Kupukanta) Niitin runko: Alumiiniseos Kara: Alumiiniseos 1 Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia x A x " 3.2 x " x B x " 4.8 x " 3.2 x " 4.8 x " 3.2 x B x " x B x " 4 x " 4 x " x B x B x " 6.4 x A x " Laajakanta Niitin runko: Alumiiniseos Kara: Alumiiniseos Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia K x A x " K x B x " x B 500 4,9 4.8 x " 4.8 x " 4.8 x " Taulukko leikkaus- ja vetovoimat alumiini/alumiini tavallinen ja laajakanta Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø (54) 660 (67) (85) 1,020 (103) ,150 (117) 1,420 (144) ,040 (207) 2,490 (253) K 9,5 725 (74) 930 (95) K 16 1,520 (155) 1,960 (200) Testausmenetelmä DIN EN ISO mukaisesti 33

35 Vetoniitit teräs/teräs Tavallinen (Kupukanta) Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia x A x " 3 x " x B x " 5 x " 3 x , " 5 x " 3 x " 5 x " 3 x " 5 x " 3 x B x B x " 5 x " 3 x " 5 x A x A x " x " 3.2 x " 5 x B x B x " 5 x B x " 3.2 x B x " x B x " 6 x " 3.2 x " 6 x " 4 4 x A x " x " 4 x B x " 4 x " x " 6.4 x B x " 6.4 x " 4 x " 6.4 x B x " 6.4 x " 4 x " 6.4 x " 4 x " x B x " 4.8 x " 4.8 x " 4.8 x " 4.8 x B x " 34

36 Vetoniitit teräs/teräs Blind rivets Uppokanta (120 ) Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty 1 Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia x A x " 3 x " 5 5,1 5 x 8 2,0-4, B x 10 4,0-6, " 5 x 12 6,0-8, " 3 x " 5 x 14 8,0-9, " x , A x 8 2,5-4, " 4 x 10 4,5-6, B x 16 9,5-11, " 5 x 20 11,0-15, B x 25 15,0-20, " 4 x 12 6,5-8, " 4 x 16 8,5-12, " 4 x 20 12,0-16, " Taulukko leikkaus- ja vetovoimat Teräs/teräs tavallinen Niitti Ø Leikkausvoima (kp) Testausmenetelmä DIN EN ISO mukaisesti N N Vetovoima (kp) Kara Ø Max. kärki Ø 3 1,000 (102) 1,300 (133) ,200 (122) 1,500 (153) ,000 (204) 2,500 (255) ,900 (296) 4,000 (408) ,100 (316) 4,400 (449) ,400 (449) 6,000 (612) ,900 (500) 6,800 (694) Taulukko leikkaus- ja vetovoima Teräs/teräs Uppokanta Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø 3 1,000 (102) 1,300 (133) ,000 (204) 2,500 (255) ,100 (316) 4,400 (449) Testausmenetelmä DIN EN ISO mukaisesti 35

37 Vetoniitit kupari/teräs Tavallinen (Kupukanta) Niitin runko: Kupari Kara: Teräs, sinkitty Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia x A x " 3 x " x A x " 4 x " 3 x " 4 x 12 6, " 3 x " Vetoniitit kupari/pronssi Tavallinen (Kupukanta) Niitin runko: Kupari Kara: Pronssi Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia x A x " 3 x " x A x " 4 x " 3 x " 4 x " 3 x " Taulukko leikkaus- ja vetovoimat kupari/teräs ja kupari/pronssi Niitti Ø Leikkausvoima N (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø (82) 1,000 (102) ,500 (163) 2,200 (225) Testausmenetelmä DIN EN ISO mukaisesti 36

38 Vetoniitit A2 Ruostumaton teräs Blind rivets Tavallinen (Kupukanta) Niitin runko: Ruostumaton teräs A2 Nr Kara: Ruostumaton teräs A2 Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia x A x " 3 x " x B x 8 2,0-4, " 4.8 x 10 4,0-6, " 3 x " 4.8 x 12 6,0-8, " 3 x " 4.8 x 14 8,0-9, " 3 x " 4.8 x 16 9,5-11, " x A x 20 11,0-15, B x " 3.2 x " 4.8 x 25 15,0-20, B x 30 20,0-25, A x " 4.8 x 35 25,0-30, " x " 3.2 x " 4 x A x " 4 x B x 8 2,0-4, B x 10 4,0-6, " 5 x 12 6,0-8, " 5 x 14 8,0-9, " 5 x 16 9,5-11, " 4 x " 5 x 20 11,0-15, B x " 5 x 25 15,0-20, " 4 x " 5 x 30 20,0-25, A x " 5 x 35 25,0-30, " 4 x " 5 x 40 30,0-34, " Uppokanta (120 ) Niitin runko: Ruostumaton teräs A2 Nr Kara: Ruostumaton teräs A Niitin runko D1 x L per rasia 3 x A x " 3 x " 3 x " 3.2 x A x " 3.2 x " 3.2 x " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta Niitin runko D1 x L per rasia 4 x A x B x " 4.8 x B x " 4.8 x " 5 x B x " 5 x " 37

39 Vetoniitit A2 Ruostumaton teräs Laajakanta Niitin runko: Ruostumaton teräs A2 Nr Kara: Ruostumaton teräs A K Niitin runko D1 x L per rasia 4.8 x B x " 4.8 x " 4.8 x B x B x " Taulukko leikkaus- ja vetovoimat A2-Ruostumaton teräs Tavallinen, Uppokanta ja Laajakanta A2-Ruostumaton teräs / A2-Ruostumaton teräs Uppokanta Niitti Ø Leikkausvoima Vetovoima Kara Ø Max. kärki Ø N (kp) N (kp) 3 1,600 (163) 2,000 (205) ,900 (275) 2,500 (255) ,700 (275) 3,600 (367) x ,800 (385) 4,500 (479) ,000 (408) 5,000 (510) ,700 (479) 5,900 (602) x 40 5,900 (602) 7,200 (735) A2-Ruostumaton teräs Laajakanta Niitti Ø Leikkausvoima Vetovoima Kara Ø Max. kärki Ø N (kp) N (kp) 4.8 4,000 (408) 5,000 (510) Testausmenetelmä DIN EN ISO mukaisesti Testausmenetelmä DIN EN ISO mukaisesti 38

40 Vetoniitit A4 Ruostumaton teräs Blind rivets Tavallinen (Kupukanta) Niitin runko: Ruostumaton teräs A4 Nr Kara: Ruostumaton teräs A4 1 Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia x A x " 3 x " x B x " 4.8 x " 3 x " 4.8 x " x A x " x " 3.2 x " 4.8 x " 4.8 x B x " 4.8 x " 4 4 x A x A x " 4 x B x " 4 x " x " 5 x B x " 5 x " 4 x " 5 x " 5 x " 5 x B x " 5 x A x " Laajakanta Niitin runko: Ruostumaton teräs A4 Nr Kara: Ruostumaton teräs A4 Niitin runko D1 x L per rasia K x B x " 4.8 x " 4.8 x B x B x " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta

41 Vetoniitit A4 Ruostumaton teräs Taulukko leikkaus- ja vetovoimat A4-Ruostumaton teräs Tavallinen ja Laajakanta Niitti Ø Tyyppi Leikkausvoima Vetovoima Kara Ø Max. kärki Ø N (kp) N (kp) 3 Tavallinen 1,600 (163) 2,000 (205) Tavallinen 1,900 (275) 2,500 (255) Tavallinen 2,700 (275) 3,600 (367) x Tavallinen 3,800 (385) 4,500 (479) Laajakanta 4,000 (408) 5,000 (510) Tavallinen 4,000 (408) 5,000 (510) Tavallinen 4,700 (479) 5,900 (602) Testausmenetelmä DIN EN ISO mukaisesti Testausmenetelmä DIN EN ISO mukaisesti Vetoniitit Monel Tavallinen (Kupukanta) Niitin runko: Nikkeli-kupari-seos Nr Kara: Ruostumaton teräs-a2 Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia x A x A x B x B x B x B x B x B x B x B x B x B x B x B x A x A 100 Uppokanta Niitin runko: Nikkeli-kupari-seos Nr Kara: Ruostumaton teräs-a2 Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia x A x , B x B x B x B x B

42 Vetoniitit Monel Laajakanta Niitin runko: Nikkeli-Kupari-seos Nr Kara: Ruostumaton teräs-a2 Blind rivets Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia x B x " 4.8 x " x B x B x B 100 Taulukko leikkaus- ja vetovoimat Monel tavallinen, uppokanta ja laajakanta Niitti Ø Leikkausvoima Vetovoima Kara Ø Max. kärki Ø N (kp) N (kp) (214) (316) (Tavallinen, uppokanta) (408) (510) (Tavallinen, uppokanta) (408) ( (Laajakanta) Testausmenetelmä DIN EN ISO mukaisesti. Vetoniitit Stinox Tavallinen (Kupukanta) Niitin runko: Ruostumaton teräs A2 Nr Kara: Teräs, sinkitty Niitin runko D1 x L per rasia 3 x A x " 3 x " 3.2 x A x " 3.2 x " Taulukko leikkaus- ja vetovoimat Stinox Tavallinen Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Niitin runko D1 x L per rasia 4 x A x " 4 x B x " 4 x " 4 x " 4.8 x B x " 4.8 x " Kara Ø 5 x B x " 5 x " Max. kärki Ø 3 1,600 (163) 2,000 (205) ,900 (275) 2,500 (255) ,700 (275) 3,600 (367) ,000 (408) 5,000 (510) ,700 (479) 5,900 (602) Testausmenetelmä DIN EN ISO mukaisesti 41

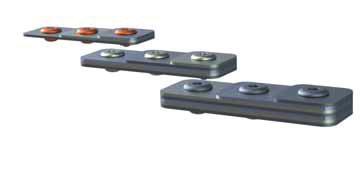

43 PolyGrip Monipuolisin GESIPA -PolyGrip Suosikki vaikeisiin ja vaativiin käyttökohteisiin kaikenlaisille materiaaleille teollisessa ympäristössä. GESIPA PolyGrip -vetoniittivalikoima, joka on alunperin tarkoitettu olemaan ainoastaan "multigrip"-niitti, osoittaa useita muita kykyjä. Tämä tekee siitä suosikkivalinnan vaikeisiin ja vaativiin käyttökohteisiin teollisessa ympäristössä. Olipa kyseessä alumiini, teräs tai ruostumaton teräs, ulkotila tai sisätila, kovat tai pehmeät käyttökohteen materiaalit, kriittiset reiän halkaisijat ja toleranssit, kun mikään ei näytä toimivan kunnolla, GESIPA PolyGrip yleensä pelastaa päivän. Tärkeiät ominaisuudet Laaja kiinnitysalue: Yksi PolyGrip -vetoniitti voi korvata jopa viisi erilaista mittaa standardeissa DINvetoniiteissä. PolyGrip -vetoniittien kiinnitysalue Erinomainen reiän täyttökyky: Niitin runko laajenee säteittäisesti asennusprosessin aikana ja tasoittaa reiän toleransseja, keskittämisen poikkeavuuksia ja eroja halkaisijassa taaten täten löystymättömän ja tiiviin liitoksen. Turvallinen jäljelle jäävän karan lukitus: PolyGrip - vetoniitit eivät tuota helisevää meteliä vapaasti liikkuvien loppujen karojen ansiosta eivätkä mahdollista lopun karan menettämisen mahdollisuutta. PolyGrip -vetoniitit ovat myös roiskevesitiiviitä tietyissä olosuhteissa. Reiän täyttö ja karan lukitus tekee niistä todellisen vaihtoehdon paineenkestäville niiteille kun on välttämätöntä estää veden virtaaminen liitoksen läpi ja ei ainoastaan niitin rungon läpi. Suuri sulkeva kärki: suureen vedon ja avauksen kestoon. Tavallisten vetoniittien kiinnitysalue i 42

44 PolyGrip -vetoniitit Blind rivets Korkeaa joustavuutta suunnittelussa PolyGrip -vetoniittien asennusprosessi on täysin ennustettava ja varren muodonmuutos voidaan suunnitella jokaiselle erikoiselle käyttökohteelle älykkään varren urien paikannuksen avulla. Tämä mahdollistaa puristusvoiman luotettavan ennalta määrittelyn, säteittäisen varren laajentumisen ja sulkeutuvan kärjen muodostumisen. 1 PolyGrip -vetoniittien valmistaminen on GESIPA n tehtaan Thalissa, Thuringiassa yksi keskeisiistä erikoisaloista. alumiini/ teräs tavallinen (Kupukanta) Niitin runko: Alumiiniseos Kara: Teräs, sinkitty Niitin runko D1 x L per rasia 3.2 x B x 9, " 3.2 x " 4 x B x " 4 x " 4.8 x B x " 4.8 x " 4.8 x B x " 6.4 x B x " 6.4 x " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta 47. Tietyissä olosuhteissa kaikki GESIPA PolyGrip -vetoniitit ovat roiskevesitiiviitä. 43

45 PolyGrip -vetoniitit alumiini/ teräs Uppokanta Niitin runko: Alumiiniseos Kara: Teräs, sinkitty 3.2 Reikä Ø: Reikä Ø: Reikä Ø: 4.9 Niitin runko D1 x L per rasia 3.2 x B x " 4 x B x " 4.8 x B x " alumiini/ teräs laajakanta Niitin runko: Alumiiniseos Kara: Teräs, sinkitty K 9,5 Reikä Ø: K 12 Reikä Ø: K 16 Reikä Ø: 4.9 Niitin runko D1 x L per rasia 3.2 x B x 9, " 3.2 x " 4 x B x " 4 x " 4.8 x B x " 4.8 x " 4.8 x B x " alumiini/ ruostumaton teräs tavallinen (Kupukanta) Niitin runko: Alumiiniseos Kara: Ruostumaton teräs A2 3.2 Reikä Ø: Reikä Ø: Reikä Ø: Reikä Ø: 6.5 Niitin runko D1 x L per rasia 3.2 x B x " 3.2 x " 4 x B x " 4 x " 4.8 x , B x " 4.8 x " 4.8 x B x 30 16, " 6.4 x B x " 6.4 x " 44

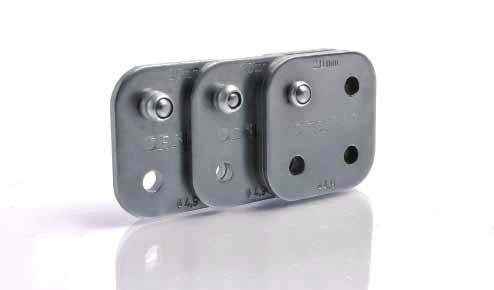

46 PolyGrip -vetoniitit alumiini/ ruostumaton teräs Niitin runko: Alumiiniseos Kara: Ruostumaton teräs A K 9.5 Reikä Ø: K 12 Reikä Ø: K 16 Reikä Ø: 4.9 Niitin runko D1 x L per rasia 3.2 x B x " 3.2 x " 4 x B x " 4 x " 4.8 x B x " 4.8 x " Blind rivets x B x " teräs/teräs tavallinen (Kupukanta) Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty 3.2 Reikä Ø: Reikä Ø: Reikä Ø: Reikä Ø: 6.5 Niitin runko D1 x L per rasia 3.2 x B x " 3.2 x " 4 x B x " 4 x " 4.8 x B x " 4.8 x " 6.4 x B x " 6.4 x B 200 teräs/teräs Uppokanta Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty Niitin runko D1 x L per rasia 3.2 x B x " 4 x B x " 4.8 x B x " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat voit löytää sivulta

47 PolyGrip -vetoniitit teräs/teräs laajakanta Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty K 9.5 Reikä Ø: K 12 Reikä Ø: K 16 Reikä Ø: 4.9 Niitin runko D1 x L per rasia 3.2 x B x " 3.2 x " 4 x B x " 4 x " 4.8 x B x " 4.8 x " A2 ruostumaton teräs Tavallinen Kupukanta Niitin runko: Ruostumaton teräs A2 - no Kara: Ruostumaton teräs A2 3.2 Reikä Ø: Reikä Ø: Reikä Ø: Reikä Ø: 6.5 Niitin runko D1 x L per rasia 3.2 x B x " 3.2 x " 4 x B x " 4 x " 4.8 x B x " 4.8 x " 6.4 x B x " 6.4 x B 200 A4 ruostumaton teräs Tavallinen Kupukanta Niitin runko: ruostumaton teräs A4 - no Kara: ruostumaton teräs A4 3.2 Reikä Ø: Reikä Ø: Reikä Ø: 4.9 Niitin runko D1 x L per rasia 3.2 x B x B x " 4.8 x " 46

48 PolyGrip -vetoniitit Blind rivets Monel Tavallinen Niitin runko: Nikkeli-kupari-seos Kara: Ruostumaton teräs A Niitin runko D1 x L per rasia 4.8 x B x " 4.8 x " 1 Taulukko leikkaus- ja vetovoimat PolyGrip alumiini/teräs ja alumiini/ruostumaton teräs Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø tavallinen Max. kärki Ø Larajakanta (73) 1,050 (107) ,060 (108) 1,680 (171) ,500 (163) 2,300 (231) ,800 (285) 4,000 (405) PolyGrip teräs/teräs Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø tavallinen Max. kärki Ø Laajakanta 3.2 1,200 (122) 1,600 (163) ,650 (168) 2,400 (245) ,400 (245) (326) ,000 (408) 6,100 (621) PolyGrip ruostumaton teräs A2 Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø 3.2 1,450 (148) 2,300 (235) ,650 (271) 3,600 (367) ,000 (408) 5,000 (510) ,800 (795) 8,800 (897) PolyGrip ruostumaton teräs A4 Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø 3.2 1,450 (148) 2,300 (235) ,650 (271) 3,600 (367) ,000 (408) 5,000 (510) Monel Niitti Ø Leikkausvoima (kp) Testausmenetelmä DIN EN ISO mukaisesti N N Vetovoima (kp) Kara Ø Max. kärki Ø 4.8 3,500 (148) 4,500 (235)

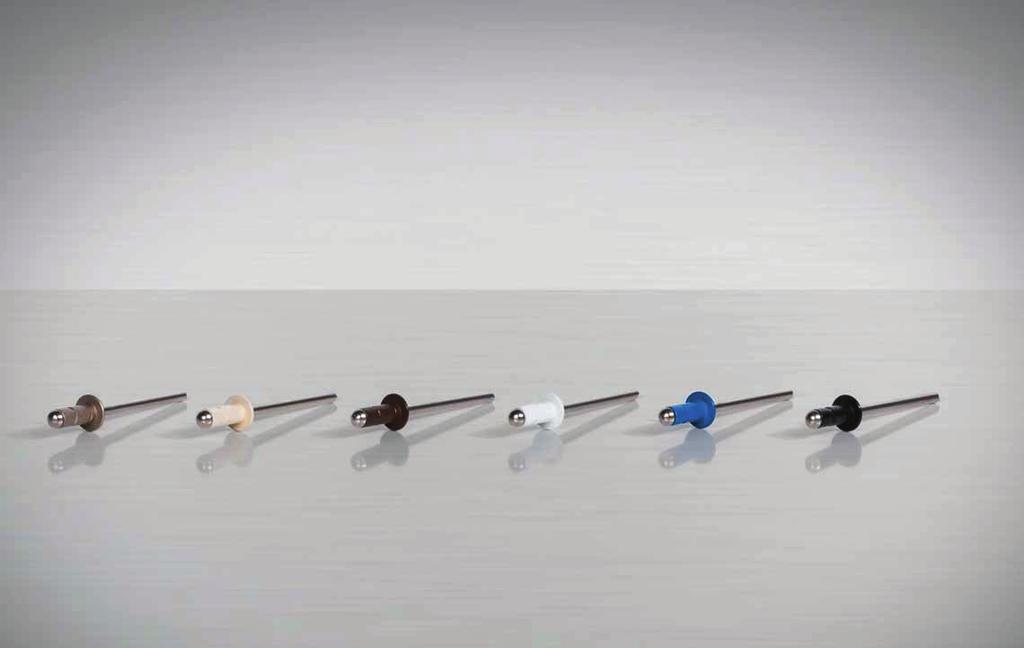

49 Värilliset vetoniitit Värilliset vetoniitit, visuaalisesti vetoavat lisäkorroosionsuojalla GESIPA -vetoniitit ovat saatavilla myös värillisinä soveltuakseen käyttökohteeseen. Taatakseen parhaan mahdollisen kestävyyden niitit ovat maalattu käyttäen kaksikomponenttista epoksihartsimaalia emalointiprosessissa. Visuaalisten hyötyjen lisäksi, maalatuilla niiteillä on myös lisäsuoja korroosiota vastaan. Alumiinivetoniitit ovat parhaiten soveltuvia tähän menetelmään. Pitkällä aikavälillä niillä saavutetaan toivottu visuaalinen vaikutus kun liitetään värillisiä osia. Tilauksesta teräsvetoniitit ovat saatavilla myös RAL-väreillä tai jopa erikoisväreillä. Toinen menetelmä niittien värjäämiseen ja suojaamiseen korroosiolta on anodisointi. GESIPA -vetoniitit anodisoidaan suorassa sähkövirtarikkihappoprosessissa. Termiä Eloxal on käytetty kuvailemaan alumiinin elektrolyyttistä hapettumista. Eloxal itsessään on oikeastaan väritöntä. Käyttäen toista päällystettä käyttäen metallisuoloja saadaan haluttu kevyt väri. Eloxal-menetelmä on monimutkaisempi, mutta kestävin prosessi värillisille vetoniiteille. GESIPA -vetoniitit ovat saatavilla standardeilla RAL-väreillä. 48

50 Värilliset vetoniitit PolyGrip alumiini/ruostumaton teräs Blind rivets Niitin runko: Alumiiniseos Kara: ruostumaton teräs A2 1 Värillisten vetoniittien valikoima sisältää nyt 16 RAL-väriä kyenessä eri koossa. Vetoniitit valmistetaan lakkarumpuprosessissa. Vähäiset poikkeavuudet värissä ja värin muutoksissa ympäristön vaikutuksesta, esim. UV-valolle altistumisesta, ovat mahdollisia. RAL 1015 Vaalea norsunluu RAL 1035 Helmenbeige Niitin runko D 1 x L Tuote no. per rasia Niitin runko D 1 x L Tuote no. per rasia x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 RAL 3000 Liekin punainen RAL 5010 Katkeronsininen Niitin runko D 1 x L Tuote no. per rasia Niitin runko D 1 x L Tuote no. per rasia x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta

51 Värilliset vetoniitit PolyGrip alumiini/ruostumaton teräs RAL 7011 Raudanharmaa RAL 7016 Tuanharmaa Niitin runko Tuote no. per rasia Niitin runko per rasia D 1 x L D 1 x L x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 RAL 7022 Umbra harmaa RAL 7024 Grafiitinharmaa Niitin runko Tuote no. per rasia Niitin runko per rasia D 1 x L D 1 x L x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 RAL 8014 Seepianruskea RAL 9002 Vaaleanharmaa Niitin runko Tuote no. per rasia Niitin runko per rasia D 1 x L D 1 x L x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B

52 Värilliset vetoniitit PolyGrip alumiini/ruostumaton teräs Blind rivets RAL 9003 Signaalinvalkoinen RAL 9005 Syvänmusta Niitin runko D 1 x L Tuote no. per rasia Niitin runko D 1 x L Tuote no. per rasia x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 RAL 9006 Valkoinen alumiini RAL 9007 Harmaa alumiini Niitin runko D 1 x L Tuote no. per rasia Niitin runko D 1 x L Tuote no. per rasia x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 RAL 9010 Puhtaanvalkoinen RAL 9011 Grafiitinmusta Niitin runko Tuote no. per rasia Niitin runko Tuote no. per rasia D 1 x L D 1 x L x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta

53 SolarGrip erikoisniitti SolarGrip erikoisniitti joustavaan käyttöön aurinkopaneeliasennuksissa IBC SOLAR AG IBC SOLAR AG, yksi mailman johtavista aurinkoenergiajärjestelmien toimittajista, sijoittaa yhteistyöhönsä GESIPA n kanssa. GESIPA on kehittänyt vetoniitin tehokkaaseen IBC TopFix -asennusjärjestelmään, joka asiaankuuluvasti täyttää tekniset vaatimukset, ja on valmistanut sen Saksassa. Hyödyt ovat selvät: Nopea ja tarkka työ, samoin kuin roiskevesitiiviys niittauskohdissa, tuloksena kestävä ja turvallinen liitos. Suosittelee PowerBird Solarin tai AccuBird in käyttöä nopeaan ja helppoon asentamiseen. IBC Solar ja GESIPA, hyvät liitokset ovat lyömättömiä. Mitä asiakkae IBC SOLAR sanoo SolarGrip istä: Tarjoamalla meidän IBC TopFix 200 asennusjärjestelmää, tarjoae asiakkaillee kalteville katoille asennusjärjestelmän, joka on rakennustarkastamon hyväksymä ja varmistaa joustavuuden ja laadun korkeian tason. IBC TopFix 200 on universaalisti käytetty kaikilla kaltevilla katoilla ja tarjoaa ratkaisun monen tyyppisille katoille. Erikoissuunniteltuja valmiita moduulipuristimia on käytetty kulmikkaiden metallilevykattojen asentamiseen, joka auttaa säästämään jopa 20 % asennusajassa verrattuna tavanomaisiin asennusjärjestelmiin. GESIPA SolarGrip -niitit varmistavat nopean, helpon ja turvallisen asentamisen metallilevylle. Niitti on räätälöity järjestelmääe ja laatuvaatimukset takaavat vesitiiviyden, pitkän huoltovälin ja korkeian taloudellisen tehokkuukden, ja on todistanut itsensä käytössä miljoonia kertoja. SolarGrip iä ei ole käytetty ainoastaan aurinkoenergiaan liittyvissä asiakastuotteissa; me käytäe sitä myös omissa järjestelmissäe. Huhtikuusta 2013 lähtien, aurinkoenergiavoimalaitos on tuottanut energiaa yhtiöe pääkonttorille Bad Staffelsteinissa (katso kuva). Kun sopivia kattopintoja ei ollut saatavilla, me peitie henkilökuntae pysäköintialueen autokatoksilla ja asetie niihin aurinkoenergia moduulit. Me käytie SolarGrip -niitteihin valmiita puristimia kiinnittääksee ne kulmikkaisiin peltilevykattoihin nopea, turvallinen ja korkealaatuinen ratkaisu yhteistyökumppaniltae GESIPA lta! 52

54 SolarGrip erikoisniitti Miljoonat liittämiset alttiina myrskyille, sateelle, lumelle ja auringonvalolle päivittäin ovat todisteena GESIPA SolarGrip -vetoniittien luotettavuudelle, kuvitettuna vasealla IBC Solarin käyttökohdesovelluksissa. Kerro meille, neuvoe sinua mielelläe! SolarGrip Aurinkokiinnike DIBt-hyväksyntä no. Z ja Z ( :lle vain Z ) Yhteensopiva kiinnitysalue monille aurinkokäyttökohteille Ideaalinen toimimaan nelikulmaisilla paneelikatoilla SolarSeal-päällyste 4.8 niiteille Pohjakumin niittaus tai EPDM-aluslevy mahdollinen Toiminnon dokumentaatio saatavilla pyynnöstä lisähintaan Blind rivets 1 SolarGrip Perusominaisuudet Laajan kiinnitysalueen kattaminen yhdellä vetoniitillä Laaja sulkeutuva kärki Erinomainen reiän täyttökyky Kompakti sulkeutuva kärki Käytettäväksi kaikilla GESIPA -asennustyökaluilla Täydellisen prosessointityökalun, PowerBird -Solarin, löydät sivulta 99. SolarGrip -ohjelma Niitin runko D 1 x L K 11.4 Reikä Ø: x K 11.4 Reikä Ø: x x 14.0 Materiaali Niitin runko: Alu AIMg 2.5 (Väri: musta) Kara: Ruostumaton teräs A2 Nr Niitin runko: Alu AIMg 2.5 (väritön) Kara: Ruostumaton teräs, sinkitty Niitin runko: Alu AIMg 2.5 (väritön) Kara: Teräs, sinkitty Leikkausvoima N Vetovoima N per rasia ,300 1, P ,300 1, " ,000 2, P 250 CE: ETA-sertifiointi 13/0255 Asiaan kuuluvat hyväksyntädokumentit Kaikki koot pyynnöstä saatavilla myös bulkkipaketeissa 53

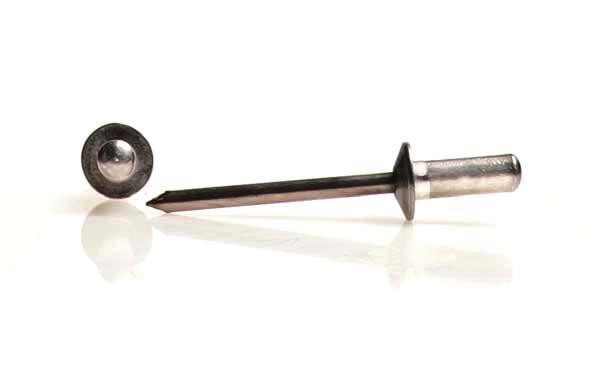

55 GESIPA CAP Paineenkestävät niitit GESIPA CAP luonnollisesti ilma- ja vesitiivis GESIPA CAP -vetoniitti Paineenkestävä niitti GESIPA CAP -niitin runko on täysin ilma- ja vesitiivis. Nesteet eivät voi vuotaa läpi, tosin kuitenkin niitin ympäri, jos asennusreikä on liian suuri. Siksi on noudatettava suurta huolellisuutta täytettäessä reikien toleransseja. GESIPA CAP -vetoniitti Rakenne Teknisistä syistä GESIPA CAP -vetoniitin kara täytyy olla asennettuna niitin runkoon. Tämä kuitenkin tarkoittaa, että niitin runkoa voidaan muotoilla hieman asennusprosessin aikana. Tuloksena, paineenkestävällä niitillä on vain marginaalinen reiän täyttämiskyky. Joka tapauksessa on tarpeellista pystyä peittää laajat porausreikätoleranssit. GESIPA CAP -vetoniitti Tiiviitä liitäntöjä huolellisesti Yllä mainitut teknistet tilanteet tekevät käyttökohteiden huolellisesta valmistelusta välttämätöntä. Reiän halkaisijan pitäisi olla niin tiukka kuin mahdollista varmistaakseen käyttökohteen virheettömän toiminnan pitkällä aikavälillä. Jos GESIPA CAP -vetoniitti on prosessoitu huolellisesti, se muodostaa lähtökohdan luotettavasti tiiviille liitännälle. i 54

56 GESIPA CAP Paineenkestävät niitit Blind rivets alumiini/teräs tavallinen Niitin runko: Alumiiniseos Kara: Teräs, fosfaattipäällystetty 1 Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia 3.2 Reikä Ø: x A x " 3.2 x " 4.8 Reikä Ø: x B x " 4.8 x " 3.2 x " 4.8 x " 3.2 x " 4.8 x " 4 4 x B x " Reikä Ø: 4.1 m 4 x " 4 x " 4.8 x " 4.8 x B x " 4 x " alumiini/ruostumaton teräs tavallinen Niitin runko: Alumiiniseos Kara: Ruostumaton teräs Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia 3.2 Reikä Ø: x A x " 3.2 x " 3.2 x " 4.8 Reikä Ø: x B x " 4.8 x " 4.8 x " x " 4.8 x " Reikä Ø: x B x " 4.8 x " 4.8 x " 4 x " 4.8 x B x " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta

57 GESIPA CAP Paineenkestävä niitti A2 ruostumaton teräs tavallinen Niitin runko: Ruostumaton Teräs A2 no Kara: Ruostumaton Teräs A1 Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia 3.2 Reikä Ø: x A x " 3.2 x " 3.2 x " 4.8 Reikä Ø: x B x " 4.8 x " 4.8 x " 4 4 x A x B 250 Reikä Ø: x " 4 x B x " 4 x " Varaudu rajoitettuun vetoleukojen käyttöikään. kupari/teräs tavallinen Niitin runko: Kupariseos Kara: Teräs, kevyesti öljytty Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia 3.2 Reikä Ø: x A x " 3.2 x " 4.8 Reikä Ø: x B x " 4.8 x B x " 4.8 x " 4 4 x A x " Reikä Ø: x B x " 4 x " 56

58 GESIPA CAP Paineenkestävä niitti Blind rivets Vetoniitit 1 kupari/ruostumaton teräs tavallinen Niitin runko: Kupariseos Kara: Ruostumaton teräs Reikä Ø: Reikä Ø: Reikä Ø: 4.9 Niitin runko D1 x L per rasia 3.2 x A x " 3.2 x " 4 x B x " 4 x " 4 x " 4.8 x B x " 4.8 x " 4.8 x " 4.8 x " Taulukko leikkuu- ja vetovoimat CAP alumiini/teräs ja CAP alumiini/ruostumaton teräs CAP -A2 ruostumaton teräs Niitti Ø Leikkausvoima N (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø Niitti Ø Leikkausvoima N (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø 3.2 1,050 (107) 1,250 (127) ,550 (158) 2,100 (214) 2, ,400 (245) 3,500 (356) CAP kupari/teräs ja CAP kupari/ruostumaton teräs 3.2 1,900 (194) 2,400 (245) ,900 (296) 3,700 (377) ,300 (439) 5,400 (551) Testausmenetelmä DIN EN ISO mukaisesti Niitti Ø Leikkausvoima N (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø 3.2 1,000 (102) 1,400 (143) ,500 (153) 2,200 (224) ,100 (214) 3,100 (316)

59 Erikoisvetoniitit Erikoisvetoniittejä omistetuille tarkoituksille On olemassa lukuisia käyttökohteita, jotka vaativat erikoisniittien käyttöä. Tämän vuoksi GESIPA lta on tullut joitakin variaatioita täyttääkseen nämä vaatimukset. Uritetut vetoniitit ovat sopivia niitattaessa reikiä pehmeissä materiaaleissa. Niitä käytetään huonekaluteollisuudessa, sisätilojen rakentamisessa, puun ja muovin käsittelyteollisuudessa, auton rungon rakentamisessa ja monessa muussa. Tärkeää: Ennen uritettujen vetoniittien prosessointia, poratun reiän halkaisija täytyy määritellä kokeilemalla ja minimi poratun reiän syvyys täytyy huomioida. Ruusuniitittejä tarvitaan kun liitetään yhteen pehmeitä tai huokoisia osia kuten puuta, kovaa kuitua, lasikuitua tai kipsilevyä. Asennusprosessissa niitin kara tippuu ulos niitin rungosta, ja sulkeutuvalla kärkipuolella niitin kara halkaisee varren neljään osaan, jotka tarttuvat materiaaliin. Tyypilliset käyttökohdealueet ovat muovisten ja puisten elementtien asennus, asuntovaunujen rakentaminen ja sisätilojen paneelien liittäminen. Vetoniittiliitäntä ei itsessään ole pysyvä liitäntä. Kuitenkin liittäkseen lisää irrotettavia osia, GESIPA lla on kierteelliset vetoniitit valikoimassaan. Kierteellisessa vetoniitissä on niittipultti M5 tai M6 ulkoisella kierteellä mihin muut osat voidaan liittää käyttämällä lisättävää mutteria. GESIPA - niittipulttivalikoima on listattu sivulla 206 osille jotka tarvitsevat suurempia lukitusvoimia. GESIPA -lukitusprofiilivetoniitit sopivat erinomaisesti mukautuakseen määriteltyihin väleihin kun asennetaan osia tai asennetaan stoppareita. Tämän mukaisesti, erikoisvetoniittiä käytetään kodinkoneissa ja huonekaluteollisuudessa. Muoviniitit ovat korroosionkestäviä, eivät johda sähköä ja eivät vahingoita lakattuja pintoja. Niitä voidaan käsitellä nopeasti ja helposti käyttämällä GESIPA - käsivetoniittityökaluja ja automaattisia niittaustyökaluja. Muovinen vetoniitti voi tulla vastaan monilla kaupan aloilla ja niiden monikäyttöisyys tekee niistä kiinnostavan valinnan laajaan valikoimaan käyttökohdemahdollisuuksia. i 58

60 Erikoisvetoniitit Uritettu alumiini/teräs tavallinen Niitin runko: Alumiiniseos Kara: Teräs, sinkitty (Kupukanta) Blind rivets Niitin runko D 1 x L max. niitattavan materiaalin yhteispaksuus Tuote no. per rasia Niitin runko D 1 x L max. niitattavan materiaalin yhteispaksuus Tuote no. per rasia x A x " 4 x A x B x " x B x B x " 4.8 x " 4.8 x " Kierteelliset teräs/teräs Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty Kierre Reikä Ø: 3.1 G x l Niitin runko D 1 x L Tuote no. per rasia M 5 x 10 3 x A 250 M 5 x 15 3 x " Kierre Reikä Ø: 4.1 G x l Niitin runko D 1 x L per rasia M 6 x 10 4 x A 250 M 6 x 15 4 x " Muovi tavallinen Niitin runko: Polyamidi, PA 6.6 Kara: Polyamidi, PA 6.6 (Kupukanta) Niitin runko D 1 x L max. niitattavan materiaalin yhteispaksuus Tuote no. per rasia Niitin runko D 1 x L max. niitattavan materiaalin yhteispaksuus Tuote no. per rasia 4 Reikä Ø: x B x " 6 Reikä Ø: x B x " 5 Reikä Ø: x B x " Taulukko leikkaus- ja vetovoimat Uritettu Alumiini/Teräs Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø (73) 950 (97) ,400 (143) 2,000 (204) ,800 (184) 2,700 (275) 2.7 Testausmenetelmä DIN EN ISO mukaisesti Uritettu Teräs/teräs Niitti Ø Leikkausvoima N (kp) Kara Ø 3 1,100 (112) ,000 (204) 2.5 Muovi Niitti Ø Leikkausvoima N (kp) Kara Ø (18) (30) (45)

61 Erikoisvetoniitit Ruusu alumiini/teräs tavallinen Niitin runko: Alumiiniseos Kara: Teräs, sinkitty Niitin runko D1 x L Kiinnitys-alue per rasia Niitin runko D1 x L Kiinnitys-alue per rasia 3.2 Reikä Ø: x A x " 3.2 x " 4.8 Reikä Ø: x B x " 4.8 x B x A x " Reikä Ø: x B x " 4.8 x " 4.8 x " 4 x " 4.8 x " 4 x " 4 x " 4 x " Taulukko leikkausvoimat Ruusu Alumiini/Teräs Niitti Ø N Leikkausvoima (kp) Kara- Ø Max. kärki Ø (81) ,200 (143) ,700 (204) Testausmenetelmä DIN EN ISO mukaisesti Profiiliniitit alumiini/teräs Niitin runko: Alumiiniseos Kara: Teräs, sinkitty Profiili Tyyppi Reikä Ø: 3.1 Niitin runko Ø x L in per rasia HA 3 x A 500 HA 3 x " HB 3 x A 500 HB 3 x " W 3 x A 500 A 4 x 7 1,0-4, B 500 BR 4 x 7 1,0-4, " C 4 x 7 1,0-4, " KF 4 x 7 1,0-4, " Taulukko leikkausvoimat Profiiliniitti alumiini/teräs Niitti Ø N Leikkausvoima (kp) Kara Ø (46) (87) 2.1 Testausmenetelmä DIN EN ISO mukaisesti 60

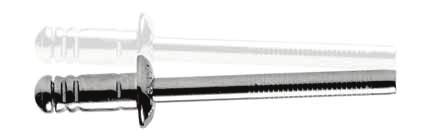

62 G-Bulb-vetoniitit Blind rivets G-Bulb voimavetoniitit teräs ja ruostumaton teräs 1 G-Bulb-vetoniitti GESIPA on kehittänyt uuden valikoiman voimarakennevetoniittejä, joita kutsutaan G-Bulbeiksi halkaisijaltaan 4.8 ja 6.4 teräs ja A2 ruostumaton teräs, sopiakseen kiinnitysalueille G-Bulb-niitille on ominaista laaja kiinnitysalue, yhdessä suurten leikkaus- ja vetovoimien kanssa, jotka ovat saatu aikaan niittaustoiminnolla, suuren sulkeutuvan pään muotoutumisella ja lopun karan mekaanisella lukittautumisella niitin runkoon. Yhdessä patentoidun toiminnon niitin rungon poimuttumisen kanssa, G-Bulb tarjoaa tiiviit ja suljetut liitokset laajalla valikoimalla reiän kokoja. G-Bulb-niitti kehittää suuren sulkeutuvan pään, joka siirtää suuren kuorman ja puristusvoiman käyttökohteeseen. Karan katkeamisvoiman ollessa korkeintaan 16 kn, G-Bulb-niittejä voidaan asentaa tavallisilla työkaluilla 61

63 G-Bulb voimavetoniitit Asennusprosessi Tärkeiät ominaisuudet Erinomainen reiäntäyttökyky Suuri lukitusvoima Erinomainen vetovoima suurella sulkeutuvalla kärjellä Erinomainen leikkausvoima karan lukituksella Työskentely tavallisilla asennustyökaluilla Työskentelyohjausyhteensopiva TAURUS C:n kanssa RoHS-yhteensopiva Materiaalit Niitin runko: Teräs, sinkitty CrVI-vapaa, tai ruostumaton teräs A2 no , Kara: Teräs, sinkitty CrVI-vapaa, tai ruostumaton teräs A2 no Muut pintakäsittelyt pyynnöstä teräs/teräs Kupukanta Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty Niitin runko D 1 x L per rasia 3.2 x B x " 3.2 x " 3.2 x " 4 x B x " 4 x " 4 x " 4.8 x B x " 4.8 x " 6.4 x B x " 6.4 x B x B x " Muut koot ja pintakäsittelyt pyynnöstä 62

64 G-Bulb voimavetoniitit Blind rivets A2 ruostumaton teräs Kupukanta Niitin runko: Ruostumaton teräs A2 no Kara: Ruostumaton teräs A2 1 Niitin runko D1 x L per rasia Niitin runko D1 x L per rasia x B x " 3.2 x " 3.2 x " 4 x B x " 4 x " 4 x " ,7-6,9 4.8 x B x " 4.8 x " 6.4 x B x " 6.4 x " 6.4 x B x B x B 150 Muut koot ja pintakäsittelyt pyynnöstä Taulukko leikkaus- ja vetovoimat G-Bulb teräs/teräs Niitti Ø Leikkausvoima N (kp) Vetovoima N (kp) Kara Ø Max. kärki Ø 3x L* 1,900 (194) 1,800 (357) ~ x L* 2,600 (271) 2,750 (280) ~ x 10 3,600 (367) 3,500 (357) x 13 4,000 (408) 3,500 (357) x 15 5,600 (571) 3,500 (357) x 13 8,500 (867) 8,000 (816) x 17 10,000 (1,019) 8,000 (816) x 20 11,000 (1,120) 8,000 (816) x 23 11,000 (1,120) 8,000 (816) x 25 11,000 (1,120) 8,000 (816) * L = mikä tahansa pituus Testausmenetelmä DIN EN ISO mukaisesti G-Bulb A2 ruostumaton teräs Niitti Ø Leikkausvoima N (kp) Vetovoima N kp) Kara Ø Max. kärki Ø 3,2 x L* 1,900 (431) 1,800 (184) ~ x L* 3,200 (326) 3,400 (346) ~ x 10 4,400 (431) 5,400 (550) x 13 4,550 (446) 5,400 (550) x 15 4,700 (461) 5,400 (550) x 13 8,000 (816) 8,800 (897) x 15 10,000 (1.019) 8,800 (897) x 17 10,000 (1.019) 8,800 (897) x 20 11,000 (1.120) 8,800 (897) x 23 11,000 (1.120) 8,800 (897) x 25 11,000 (1.120) 8,800 (897)

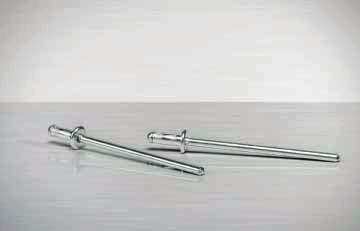

65 PolyBulb-vetoniitit PolyBulb Kokeiltujen ja testattujen PolyGrip - ja G-Bulb-vetoniittien parhaat puolet yhdistetty yhteen niittiin Laaja kiinnitysalue PolyBulb-vetoniitti korvaa jopa kolme tavanomaista vetoniittiä täten vähentäen osien moninaisuutta. Useiden kokojen yhdistäminen säästää käsittely- ja varastointikuluja samanaikaisesti myös vähentäen sekoittumisen riskiä työpisteellä ja siitä seuraavia laatuongelmia. Levynmuotoinen sulkeutuva pää Tämä käytännöllinen sulkeutuva pää jakaa tasaisesti kosketuspainetta komponentin päälle, tehden siitä täydellisen liittämisosan niitattaessa sekä pehmeitä että hauraita osia kuten muovia tai komposiittimateriaaleja. PolyBulb-vetoniitti jättää esteettisen asennusvaikutelman. Kontrolloitu reiän täyttö Vaatimusten mukaan muokattujen reiäntäyttökykyjen avulla PolyBulb-vetoniitti tarjoaa optimaalisen liitoksen. Edut Laaja kiinnitysalue Levynmuotoinen sulkeutuva pää suurella sulkeutuvalla päällä Ø Esteettinen asennusvaikutelma, vain yksi erillinen sulkeutuva pää Korkea vetovoima ja irrotusvoima (varsinkin muovisella liitettävällä materiaalilla) Kontrolloitu reiän täyttö Erinomaiset kiinnitysominaisuudet Lukittu kara Ei koliseva Prosessinohjausmahdollisuudet 64

66 PolyBulb-vetoniitit alumiini/teräs Kupukanta Niitin runko: Alumiiniseos Kara: Teräs, sinkitty Niitin runko D 1 x L per rasia 4,8 x 11 1,5-6,0 * B 500 4,8 x 16 6,0-10,0 * B 500 Blind rivets 1 Taulukko leikkaus- ja vetovoimat alumiini/teräs Niitti Ø 4,8 x 11 4,8 x 16 Leikkausvoima N (kp) Vetovoima N (kp) Kara Ø Max. kärki Ø 1,450 (148) 1,900 (194) ~ *Referenssiarvo joka muuttuu riippuen reiän halkaisijasta ja niitattavasta materiaalista. teräs/teräs Kupukanta Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty 4, Niitin runko D 1 x L per rasia 4,8 x 11 1,5-6,0 * B 500 4,8 x 16 6,0-10,0 * B 500 Taulukko leikkaus- ja vetovoimat teräs/teräs Niitti Ø 4,8 x 11 4,8 x 16 Leikkausvoima N (kp) Vetovoima N (kp) Kara Ø Max. kärki Ø 3,000 (306) 3,500 (357) ~ *Referenssiarvo joka muuttuu riippuen reiän halkaisijasta ja niitattavasta materiaalista. 65

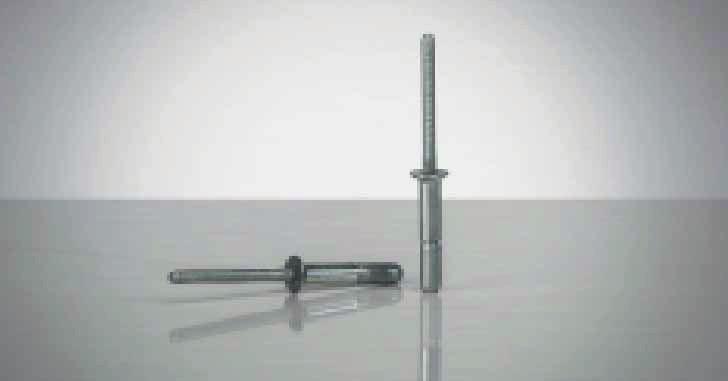

67 MEGA GRIP -vetoniitit GESIPA -MEGA GRIP Voimavetoniitit laajalla kiinnitysalueella ja optimaalisella kustannustehokkuudella MEGA GRIP -vetoniitit Täydellinen tehokkuus GESIPA MEGA GRIP on voimavetoniitti erittäin laajalla kiinnitysalueella. Muuttuva kiinnitysalue mahdollistaa tehokkaan käytön ja jopa viiden vetoniitin pituuden yhdistämisen yhteen MEGA GRIP -kokoon, vähentäen käsittelykustannuksia. MEGA GRIP -vetoniitit Asennusprosessi Asennusprosessin aikana, kovera karan pää painaa niitin runkoa suurella voimalla niitin reikää vasten. Säteittäinen muodonmuutos varmistaa, että keskimääräistä suurempi, laaja puristusalue on katettu. Niitin karan stabiili sijainti läpi koko asennusprosessin takaa korkean leikkausvoiman kaksoislukituksen kautta. Erinomainen reiäntäyttökyky suojaa myös roiskevettä vastaan. MEGA GRIP -vetoniitit Tavallinen vai erikoistuotanto? GESIPA MEGA GRIP on saatavilla kupukantana tai uppokantana ja on saatavilla vakiona materiaalivaihtoehdoilla alu/alu tai teräs/teräs. Toimitettuna suurissa tai pienissä paketeissa, MEGA GRIP on aina saatavilla halutussa määrässä. Toimitae erikoiskokoja pyynnöstä. Edut Täysin roisketiivis Tehokas käyttö laajalla kiinnitysalueiden peitolla Suuri leikkuuvoima kaksinkertaisen lopun karan lukituksen ansiosta Erinomainen reiäntäyttökyky Vedonpoisto asennuspäässä ilman teräviä reunoja. i Huomaathan, että saavuttaaksesi parhaan lopputuloksen GESIPA -MEGA GRIP illä, edellytetään erikoistyökalujen/-suukappaleiden käyttöä. MEGA GRIP -vetoniitit saatavilla myös pienissä pakkauksissa! 66

68 MEGA GRIP -vetoniitit alumiini/ alumiini Kupukanta Niitin runko: Alumiiniseos Kara: Aluminiiseos Niitin runko D1 x L Tyyppi bulkkipakkaus per rasia per rasia 4.8 x RV , B x 14, RV , B x RV , B x RV XG , B100 Blind rivets 1 teräs/teräs Kupukanta Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty Niitin runko D1 x L pieni pakkaus Tyyppi bulkkipakkaus per rasia per rasia 4.8 x RV , B x RV , B x RV , B x RV XG , B100 teräs/teräs Uppokanta Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty Niitin runko D1 x L pieni pakkaus Tyyppi bulkkipakkaus per rasia pieni pakkaus per rasia 4.8 x RV , B x RV , B x RV , B200 Taulukko leikkaus- ja vetovoimat MEGA GRIP Alumiini/alumiini MEGA GRIP Teräs/teräs Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara- Ø Max. kärki Ø Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara- Ø Max. kärki Ø 4.8 3,330 (340) 2,400 (245) ,910 (600) 4,450 (450) ,850 (700) 4,500 (460) ,500 (1.275) 8,200 (835) Testausmenetelmä DIN EN ISO mukaisesti 67

69 GESIPA BULB-TITE -vetoniitit Vahva vaativissa käyttökohteissa, jotka vaativat täydellistä kiinnitysvoimaa ja säänkestävyyttä Alunperin suunniteltu rakennusteollisuudelle, GESIPA - BULB-TITE -niitit ovat todistaneet arvonsa monessa muussa käyttökohteessa monikäyttöisten ominaisuuksiensa ansiosta. Suurin osa BULB-TITE -ohjelmasta on Deutsches Institut für Bautechnikin Berliinissä hyväksymä joka siten takaa lisäturvallisuutta kun niitä käytetään teräsrakenteissa tai julkisivuissa. BULB-TITE -vetoniitit Tehokas missä tahansa käytössä BULB-TITE -niitin karan leikkausvoima-alueiden päällekkäisyyksien ansiosta käyttökohteessa, voidaan saavuttaa pysyviä ja hyvin korkeita leikkausvoimia. BULB-TITE -vetoniitit Säänkestävyyttä Erikoissuukappaleen käyttö asennettaessa BULB-TITE - niittiä lukitsee karan asennuspään sivulla tiivisteosaan ehkäistäkseen lian ja/tai kosteuden tunkeutumisen käyttökohteeseen. Tiivistelevy, joka on saatavilla lisävarusteena, tarjoaa lisäsuojaa sulkeutuvan pään alapuolella olevaa kosteutta ja likaa vastaan. i BULB-TITE -vetoniitit Erinomainen puristusvoima Kolme laajaa painelevyä jakavat puristusvoiman tasaisesti laajalle alueelle pinnalla niin että jopa pehmeät, ohuet, taipuisat tai hauraat materiaalit voidaan niitata turvallisesti ilman pinnan tuhoutumista tai vahingoittumista. BULB-TITE -vetoniitit Monimutkaiset käyttökohteet BULB-TITE -niitit takaavat turvallisen toiminnan siellä missä muut niitit ovat jo luovuttaneet. Sulkeutuvan pään kolme levyä mukautuvat ja muotoutuvat sopimaan jopa kaareville asennuspinnoille, joten turvallinen niittaaminen on mahdollista jopa putkissa ja muissa epänormaalisti muodostuneissa käyttökohteissa. Huomaathan, että saavuttaaksesi parhaan lopputuloksen GESIPA BULB-TITE :llä edellytetään erikoistyökalujen/- suukappaleiden käyttöä. BULB-TITE -vetoniitit ovat saatavilla myös pienissä pakkauksissa! BULB-TITE -vetoniitit kaikilla kantatyypeillä (lukuunottamatta uppokanta) ovat valinnaisesti saatavilla myös aluslevyllä. 68

70 GESIPA -BULB-TITE -vetoniitit Blind rivets BULB-TITE -vetoniitit Multi-Grip GESIPA -BULB-TITE -niitit kattavat laajeat lukitusalueet. Siten tarvitaan väheän kokoja, joka alentaa käsittely- ja varastokustannuksia. BULB-TITE -vetoniitit Käyttökohdealueet Julkisivut, laivanrakennus, kontit, kuorma-autojen ja linja-autojen valmistus, peräkärryt, kulmikkaat metallilevykatot BULB-TITE -vetoniitit Edut Laaja kiinnitysalue Tärinänkestävä Voidaan käyttää suorilla ja kaarevilla käyttökohteiden osilla Vesitiivis neopreenitiivistelevyllä Puristusvoiman laaja jakaantuminen laajalla pinnalla 1 alumiini/alumiini Kupukanta Niitin runko: Alumiiniseos Kara: Alumiiniseos 4 Reikä Ø: Niitin runko D 1 x L Tyyppi bulkkipakkaus per rasia pieni pakkaus per rasia 4 x RV , B x RV " " EPDM-tiivisteellä 4 x RV W " " 5.2 Reikä Ø: x RV , B x RV " " 5.2 x RV " " 5.2 x RV " " 5.2 x RV , B x RV " B x RV , B x RV " " 5.2 x RV " " EPDM-tiivisteellä 5.2 x RV W , B x RV W " " 5.2 x RV W " " 5.2 x RV W " " 5.2 x RV W , B x RV W " " 5.2 x RV W , B x RV W " " 5.2 x RV W " " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta

71 GESIPA -BULB-TITE -vetoniitit alumiini/alumiini Kupukanta Niitin runko: Alumiiniseos Kara: Alumiiniseos Niitin runko D1 x L Tyyppi bulkkipakkaus per rasia pieni pakkaus per rasia 6.3 Reikä Ø: x RV , B x RV " " 6.3 x RV " " 6.3 x RV , B 150 EPDM-tiivisteellä 6.3 x RV W , B x RV W " " 6.3 x RV W " " 6.3 x RV W , B Reikä Ø: x RV , B 100 EPDM-tiivisteellä 7.7 x RV W " " alumiini/alumiini Laajakanta Niitin runko: Alumiiniseos Kara: Alumiiniseos Niitin runko D1 x L Tyyppi bulkkipakkaus per rasia pieni pakkaus per rasia K19 Reikä Ø: EPDM-tiivisteellä 7.7 x RV W , B x RV W , B 100 Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta

72 GESIPA -BULB-TITE -vetoniitit teräs/teräs Pyöreäkanta Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty 6, Niitin runko D 1 x L Tyyppi bulkki-pakkaus per rasia per rasia 6.3 x RV , B x RV " " Blind rivets 1 teräs/teräs Kupukanta Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty 5.2 Reikä Ø: Niitin runko D 1 x L pieni pakkaus Tyyppi bulkkipakkaus per rasia pieni pakkaus per rasia 5.2 x RV A B x RV " " 5.2 x RV " " 5.2 x RV " " 5.2 x RV " " EPDM-tiivisteellä 5.2 x RV W A B x RV W " " 5.2 x RV W " " 5.2 x RV W " " 5.2 x RV W " " monel /ruostumaton teräs Pyöreäkanta Niitin runko: Monel Kara: Ruostumaton teräs Niitin runko D 1 x L pieni pakkaus Tyyppi bulkkipakkaus per rasia per rasia 6.3 x RV , B 100 Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta

73 GESIPA -BULB-TITE -vetoniitit BULB-TITE -vetoniitit Päät Seuraavat kannat ovat myös saatavilla pyynnöstä: Alumiini/alumiini Pyöreäkanta Alumiini/alumiini Pyöreäkanta Alumiini/alumiini Uppokanta (82 ) Taulukko leikkaus- ja vetovoimat BULB-TITE Alumiini/alumiini Niitti Ø Leikkausvoima N (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø 4 2,000 (210) 1,050 (110) ,700 (284) 1,950 (198) ,200 (500) 2,500 (305) ,650 (680) 4,850 (500) K19 6,650 (680 4,850 (500) BULB-TITE Teräs/teräs Niitti Ø Leikkausvoima N (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø 5.2 3,890 (396) 2,890 (294) ,550 (565) 4,200 (428) BULB-TITE -vetoniitit ovat saatavilla myös pienissä pakkauksissa! Monel /ruostumaton teräs Niitti Ø Leikkausvoima N (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø 6.3 8,220 (565) 6,470 (428) BULB-TITE -vetoniitit kaikilla kannoilla (lukuunottamatta uppokantaa) ovat saatavilla myös tiivisteellä. Testausmenetelmä DIN EN ISO mukaisesti. 72

74 TRI-FOLD poimuttuvat vetoniitit Blind rivets TRI-FOLD poimuttuvat vetoniitit pehmeille ja huokoisille käyttökohteille 1 Toiminta GESIPA TRI-FOLD -vetoniitti muodostaa kolme paineuloketta sulkeutuvalle päälle asennuksen aikana. Edut Suuret muotoillut ulokkeet jakavat ponnisteltua puristusvoimaa tasaisesti ja hellävaraisesti niitattavalle materiaalille. Ulokkeiden laaja pinta-ala tarjoaa myös erinomaisen suojan niitin läpi vetämistä vastaan erittäin pehmeissä, huokoisissa tai hauraissa käyttökohteissa. Erikoisen muotoilunsa ansiosta, TRI-FOLD pystyy myös tasapainottamaan ylimittaisia tai virheellisiä reiän halkaisijoita. Käyttökohteet TRI-FOLD -vetoniitit ovat erinomaisesti sopivia autoteollisuuden alueelle, esim. muovipanelointiin, auton rungon osiin ja ajoneuvojen sisätiloihin, mutta myös kaikkiin muihin käyttökohteisiin, jotka ovat erityisen pehmeitä, hauraita, helposti muovautuvia tai huokoisia. Alumiini/ alumiini Kupukanta Niitin runko: Alumiiniseos Kara: Alumiiniseos 4.1 Reikä Ø: Reikä Ø: 4.9 Niitin runko D 1 x L Tyyppi per rasia 4.1 x GAMD52ATF B x GAMD54ATF B x GAMD56ATF B x GAMD58ATF B x GAMD64ATF B x GAMD66ATF B x GAMD68ATF B x GAMD610ATF B x GAMD612ATF A 100 Taulukko leikkaus- ja vetovoimat TRI-FOLD Alumiini/alumiini Niitti Ø Leikkausvoima N (kp) N Vetovoima (kp) Kara- Ø Max. kärki Ø (66) 850 (87) ,100 (112) 1,400 (143) Testausmenetelmä DIN EN ISO mukaisesti 73

75 G E S I P A G-Speed G-Speed -vetoniitti GESIPA :lta on erittäin hyvä nopeiden ja luotettavien muovin, metallin, yhdistelmämateriaalien ja elektronisten komponenttien liitosten ansiosta. Verrattuna tavanomaisiin mekaanisiin liittämisjärjestelmiin, nopeusniittaustekniikka tarjoaa seuraavat edut: Nopeampi prosessointi lyhyiden sykliaikojen ansiosta Hyvät tärinänkesto-ominaisuudet Ihanteellinen keskinkertaiseen ja korkeavolyymiseen tuotantoon Matalahintainen vaihtoehto täysin automaattisiin järjestelmiin Luotettava liitäntä Kiinnikkeet toimitetaan hävitettävillä karoilla, lisäten kokonaisvaltaista prosessin nopeutta ja turvallisuutta. Optimaalisen niitattavan liitoksen eri reiän halkaisijoille saavutettavaksi, on saatavilla joukko eri kokoisia karoja. Käyttökohdevalikoima jokaiselle nopeusniitille on ilmaistu selkeällä värikoodilla, varmistaen yksiselitteisen karakokoluokkien luokittelun. Karakokoluokkien luokittelu: Kolo-niitin halkaisija () Reiän halkaisija () Tavallinen ylisuuri Kun niitti on asennettu, niittaustyökalu syöttää seuraavan nopeusniitin automaattisesti. Nopean niittimakasiinin vaihdon ansiosta, hävitettän karan konsepti tuottaa merkittävää ajansäästöä makasiinin vaihdossa. 2. ylisuuri (pyynnöstä) 3. ylisuuri (pyynnöstä) Nopeusniiteissä on saatavilla kaksi karan pituutta: S 485 vakiosuukappaleelle L 510 pitkille tai kaareville suukappaleille 74

76 GESIPA G-Speed Alu Kupukanta Blind rivets 1 Niitin runko D 1 x L Niittien lukumäärä karalla ± 1 per rasia Karan pituus suukappaleelle x , x , x , x ,000 S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) Alu Uppokanta Niitin runko D 1 x L Niittien lukumäärä karalla ± 1 per rasia Karan pituus suukappaleelle 3,2 3.2 x , x , x , x ,500 S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 )

77 G E S I P A G-Speed Teräs Kupukanta Niitin runko D 1 x L Niittien lukumäärä karalla ± 1 per rasia Karan pituus suukappaleelle x , x , x , x , x , x ,000 S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) Teräs Uppokanta Niitin runko D 1 x L Niittien lukumäärä karalla ± 1 per rasia Karan pituus suukappaleelle 3,2 3.2 x , x , x , x ,500 4,0 4.0 x , x ,500 S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 ) S (485 ) L (510 )

78 GESIPA G-Speed Blind rivets G-Speed istä on saatavilla monia eri versioita. Yksittäiset ominaisuudet on kerrottu seuraavassa mahdollisten yhdistelmien taulukossa. Pään muoto Materiaali Niitin runko-ø Niitin rungon pituus Kupukanta Uppokanta Alumiini Teräs Esimerkki: Uppokanta - teräs x 10.0 G-Speed käyttökohteiden valikoima: Niitin rungon pituus Taulukko leikkausvoimat G-Speed kupukanta alumiini ja teräs Niitti Ø Alumiini Leikkausvoima N (kp) Teräs Leikkausvoima N (kp) Max. kärjen korkeus Max. kärki Ø (61) 1,060 (108) (75) 1,300 (133) ,250 (127) 2,400 (245) G-Speed uppokanta alumiini ja teräs Niitti Ø Alumiini Leikkausvoima N (kp) Teräs Leikkausvoima N (kp) Max. kärjen korkeus Max. kärki Ø (61) 1,060 (108) (75) 1,300 (133) ,250 (127) 2,400 (245)

79 Johdottomat vetoniittityökalut Vetoniittikäsityökalut NTS NTX & NTX-F Flipper HN2 SN2 Akkukäyttöiset vetoniittityökalut AccuBird Pro PowerBird Pro PowerBird Pro PowerBird Pro Gold Edition Gold Edition jousikuormitetulla liipaisinjärjestelmällä AccuBird PowerBird PowerBird Solar PowerBird Gold Edition 78

80 Mikä niittaa mitäkin? Työkalu Energia Vetoniitti Ø NTS H A A NTX / NTX F H A A Flipper H A A HN2 SN2 H H AccuBird B A PowerBird PowerBird Gold Edition B B AccuBird Pro B A PowerBird Pro PowerBird Pro Gold Edition PowerBird Pro Gold Edition jousikuormitetulla liipaisinjärjestelmällä B B A A A Cordless blind rivet setting tools 2 Työkalu jousikuormitetulla liipaisinjärjestelmällä Energia PolyGrip G-Bulb MEGA GRIP * BULB-TITE * TRI-FOLD NTS H A A A NTX / NTX F H A A A Flipper H HN2 H SE X:llä SN2 HN2 BT H H X X X AccuBird B X 6,3:ssa A S PowerBird B AS 6,4 A S X = 7,7 PowerBird Gold Edition B 6,6 A S X a=7,7 AccuBird Pro B X 6,3:ssa A S PowerBird Pro 6,6 A S X = 7,7 PowerBird Pro Gold Edition PowerBird Pro Gold Edition B 6,6 A S X = 7,7 B 6,6 A S X = 7,7 PowerBird Solar B AS 6,4 A S X at 7,7 H: Käsityökalu B: Akkukäyttöinen työkalu X: Lisävarusteita tarvitaan *: MEGA GRIP -vetoniittien ja BULB-TITE -vetoniittien asentamiseen tarvitaan aina erikoissuukappale A: Alumiini S: Teräs E: Ruostumaton Teräs / Monel Sininen laatikko: Kaikkia materiaaleja (ASE) voidaan niitata. Kun on poikkeuksia, niitattavien materiaalien kirjaimet ovat suoraan laatikossa. 79

81 Vetoniittikäsityökalut GESIPA -vetoniittikäsityökalut Helppokäyttöiset ja hyväksi todetut! NTS (avausjousella) Työskentelyalue Vetoniitit 5 Ø asti alumiini ja 4 Ø teräs ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 480 g Vakiovarusteet Suukappaleet: 10/18, 10/24, 10/27 ja 10/32 1 huoltokiintoavain, käyttöohjeet varaosalistalla Edut Rungon kuori korkealaatuista painevalualumiinia Rungon kärki tehty taotusta teräksestä Kapea kärki vaikeasti saavutettaviin niittauskohteisiin Avausjousi karan automaattista ulostuloa varten Ergonomiset kahvat Vetoleuat (2-osaiset) NTS:lle, NTX:lle, NTX-F:lle ja Flipper :lle Tuoteno Mitat :inä Suukappaleen valinta NTS, NTX ja NTX-F löydät sivulta

82 Vetoniittikäsityökalut NTX Työskentelyalue Vetoniitit 5 Ø asti alumiini ja 4 Ø teräs ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 575 g Vakiovarusteet Suukappaleet:10/18, 10/24 ja 10/32 1 huoltokiintoavain, käyttöohjeet varaosalistalla Asennustyökalut Cordless blind rivet Vetoniitit setting tools 2 2 Edut Rungon kuori korkealaatuista painevalualumiinia Rungon kärki tehty kromi-vanadiumteräksestä, taottu Teräsinsertit kaikissa laakeripisteissä vähentää kulumista Välissä oleva jousijärjestelmä vähentää tarvittavaa voimaa ja vaimentaa niittaustoimintoa Kapeat pihdin kärjet vaikeiden niitin paikkoihin käsiksipääsyyn Ergonomiset luistamattomat kahvat Yksinkertainen huolto nopea vetoleukojen vaihto Mitat :inä NTX-F (avausjousella) Työskentelyalue Vetoniitit 5 Ø asti alumiini ja 4 Ø teräs ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 575 g Vakiovarusteet Suukappaleet:10/24, 10/27 ja 10/32 1 huoltokiintoavain, käyttöohjeet varaosalistalla Edut Avausjousi karan automaattista ulostuloa varten Rungon kuori korkealaatuista painevalualumiinia Rungon kärki tehty kromi-vanadiumteräksestä, taottu Teräsinsertit kaikissa laakeripisteissä vähentää kulumista Välissä oleva jousijärjestelmä vähentää tarvittavaa voimaa ja vaimentaa niittaustoimintoa Kapeat pihdin kärjet vaikeiden niitin paikkoihin käsiksipääsyyn Ergonomiset kahvat Yksinkertainen huolto nopea vetoleukojen vaihto Mitat :inä 81

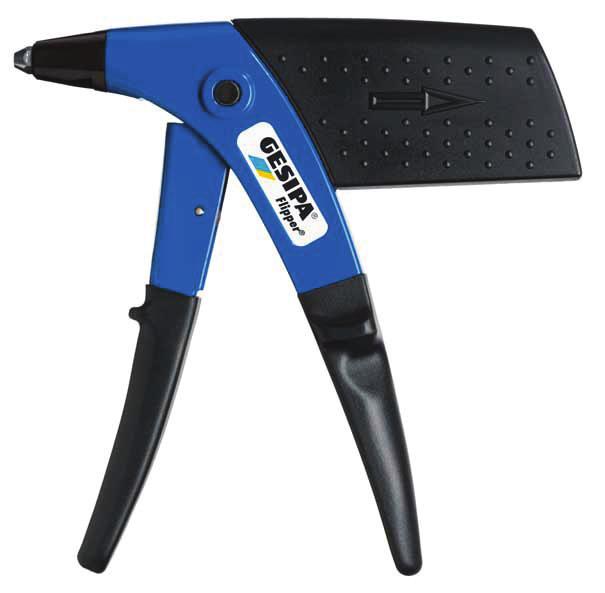

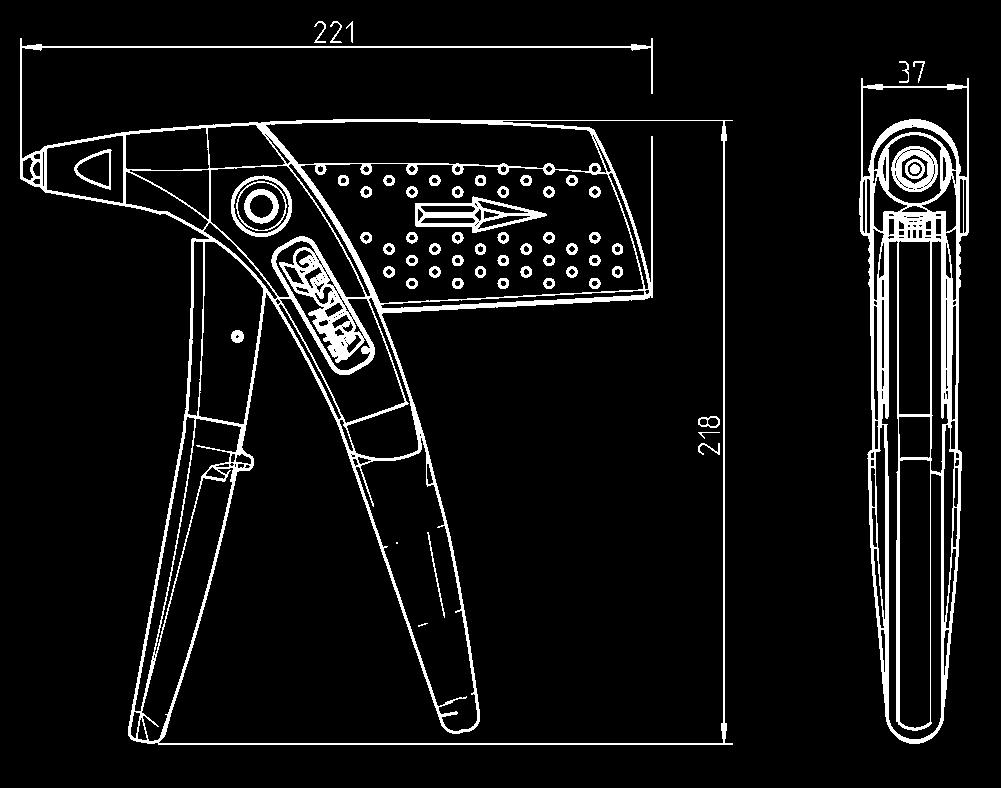

83 Flipper Vetoniittikäsityökalu helposti käsiteltäväksi vain yhdellä kädellä. Työskentelyalue Vetoniitit 5 Ø asti alumiini ja 4 Ø teräs ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Kokonaisvetopituus: Yksittäisen toiminnon vetopituus: 750 g ,2 1.8 Suukappaleet/varusteet Suukappaleet:10/18, 10/24 ja 10/29 1 huoltokiintoavain (lippaassa) Käyttöohjeet varaosalistalla Edut Voima lisääntyy kun kahva suljetaan. Tämä on tehty vivun erikoisjärjestelyn kautta vetoniittejä asennettaessa: ergonominen muotoilu Tarvittava manuaalinen voima on noin 40 prosenttia liikutettaessa muutaman kerran Käyttövipu avausjousella helpolle yksikätiselle käytölle Leukamekanismi jousen palautuksella turvallista ja automaattista karan ulostuloa varten Karankeräyssäiliö voidaan liittää runkoon ja on helppo tyhjentää Suurean laitteen etu: hyötyä kun käsitellään erikoispitkiä vetoniittejä Tukeva rungon kuori korkealaatuista painevalualumiinia Tukeva kahva valmistettu temperoidusta teräksestä Yhdistävä neula kiertymättömissä laakereissa Ergonomiset kahvat ja muotoilu Mitat :inä Muuntosarjat muovivetoniiteille: i Suukappaleen valinnan Flipper ille löydät sivulta

84 Vetoniittikäsityökalut lajitelma Niittaussarja Sisältö Vetoniittityökalu NTX ja 12 vetoniittikokoa, 1 huoltokiintoavain. Paino: noin kg Mitat: 340 x 205 x 40 Sis.12 vetoniittikokoa Alumiini/teräs 3.0 x 8.0 Alumiini/teräs 3.0 x10.0 Alumiini/teräs 3.0 x12.0 Alumiini/teräs 4.0 x 5.0 Alumiini/teräs 4.0 x 6.0 Alumiini/teräs 4.0 x 8.0 Alumiini/teräs 4.0 x10.0 Alumiini/teräs 4.0 x12.0 Kupari/teräs 3.0 x 6.0 Kupari/teräs 4.0 x 6.0 Alumiini/teräs 3.0 x 5.0 Alumiini/teräs 3.0 x 7.0 Cordless blind rivet setting tools 2 Junior-niittaussarja!! Nyt saatavilla myös Junior riveting kit PolyGrip (Tuote no ) koilla 3.2 x 8, 4 x10, 4 x17, 4.8 x 10 ja 4.8 x 17. Sisältö Vetoniittikäsityökalu NTX ja 5 vetoniittikokoa, 1 huoltokiintoavain. Paino: noin. 2.5 kg Mitat: 275 x 145 x 40 Sis. 5 vetoniittikokoa Alumiini/teräs 3.0 x 6.0 Alumiini/teräs 3.0 x 8.0 Alumiini/teräs 4.0 x 6.0 Alumiini/teräs 4.0 x10.0 Teräs/teräs 3.0 x 6.0 Junior-niittaussarja Junior-niittaussarja PolyGrip Flipper box Sisältö Vetoniittikäsityökalu Flipper ja 3 PolyGrip -vetoniittikokoa, kevyessä muovisessa kantolaukussa. Paino: noin. 0.9 kg Mitat: 220 x 200 x 40 Sis. 3 vetoniittikokoa PolyGrip Alumiini/teräs 3.2 x 8.0 PolyGrip Alumiini/teräs 4.0 x 10.0 PolyGrip Alumiini/teräs 4.8 x Mini pack -täyttöpakkaukset löydät sivulta

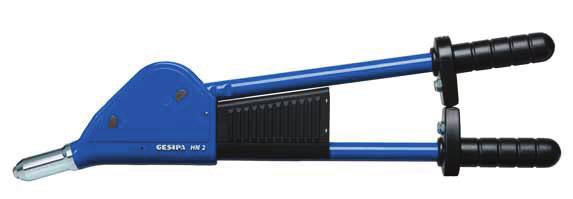

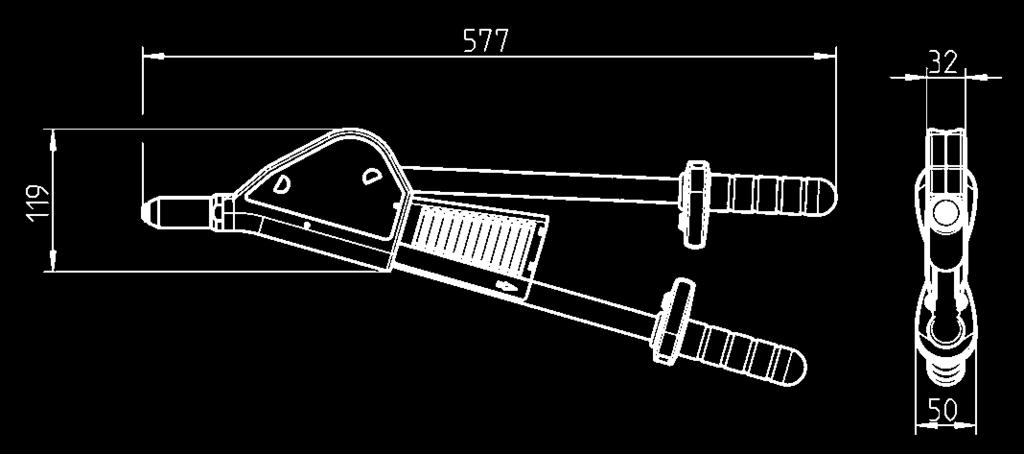

85 Vipuvarsiniittaustyökalut Mitat :inä HN 2 HN 2-BT Työskentelyalue Vetoniitit Ø kaikki materiaalit, lukuunottamatta PolyGrip -vetoniittejä 6.4 tehty ruostumattomasta teräksestä ja G-Bulb-vetoniittejä (ainoastaan BULB-TITE :lle) Työskentelyalue Vetoniitit 7.7 Ø asti kaikki materiaalit Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 1.85 kg Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 1.85 kg Varusteet Suukappaleet: 16/29, 16/32, 16/36, 16/40 ja 16/45 Karankeräyssäiliö Huolto-ohjeet varaosalistalla Vetoleuat (3-osaiset) Varusteet Suukappaleet: 16/26 BT, 16/32 BT, 16/42 BT ja 16/48 BT Karankeräyssäiliö Huolto-ohjeet varaosalistalla Vetoleuat (3-osaiset): HN 2 BT Suukappaleet ja suorituskyky katso sivu 85. Edut Pihtien kuoret on valmistettu korkealaatuisesta painevalualumiinista, sen tukeva muotoilu suojaa likaantumiselta Yhdistävä neula kiertymättömissä laakereissa ja sisäisellä aksiaalisella suojauksella, kulumaton ja sujuva käynti Haassegmentoitu voimansiirto vipuvarren sovituksella vähentää tarvittavaa voimaa ja vaimentaa niittaustoimintoa Kiinteä kuoren varsi ja ergonominen kahvan muotoilu: yksinkertainen ja helppo käsittely Käyttövarsi: toistettu uudelleenkäynnistys erittäin helppoa, jopa työkappaleella; erittäin hyödyllinen ylikokoisille niiteille Rataskehikko: messinkilevyllä; tasainen käynti Karankeräyssäiliö: pyörivästi asennettu runkoon; voidaan tyhjentää helposti ja turvallisesti 84

86 Haitarimallinen niittaustyökalu SN 2 Työskentelyalue Vetoniitit :ään Ø kaikki materiaalit Tekniset tiedot Paino: Pituus suljettuna: Pituus avattuna: Vetopituus: 1.93 kg Cordless blind rivet setting tools Varusteet Suukappaleet Ø 3.2 :lle, 4.0 :lle, 4.8 :lle, 6.0 :lle ja 6.4 :lle, 1 huoltokiintoavain, käyttöohjeet varaosalistalla Vetoleuat (3-osaiset) Edut Pihtien kuoret ja kahva on valmistettu korkealaatuisesta painevalualumiinista Leikkuukoneisto korkealujuusteräksestä, galvanoitu Muotoiltu kahva kaksoislaakeroitu Kapea kuori vaikeasti saavutettaville niiteille Oheiset kärkien kuoret ehkäisevät likaantumista Vipuvarsien asetelma 4-liitoksisella liukulaakeroinnilla vähennetty voimankäyttö Suukappaleen valinta käsikäyttöiselle, haitarimallisille ja vipuvarsiniittaustyökaluille Tuotenumerot suukappaleille Niitti Ø Niitin materiaali NTS, NTX, NTX-F, Flipper SN2 HN2 HN2-BT 2,4 Alu 10/ CAP-Alu, CAP-Cu 10/18 3 ja 3.2 Alu, Cu, Teräs, Ruostumaton teräs, Stinox, Alu, PG-Alu, PG-Teräs 10/24 17/24 16/24 4 Alu, Cu 10/24 17/24 16/24 4 Teräs, CAP-Alu, CAP-Cu, Alu, PG-Alu 4 Ruostumaton teräs, Stinox, PG-Teräs 10/27 17/27 16/27 10/29 17/29 16/ CAP-Alu, CAP-Cu 10/29 17/29 16/29 5 ja 4.8 Alu, PG-Alu 10/32 17/29 16/29 5 ja 4.8 Teräs, Alu 17/32 16/32 5 ja 4.8 Ruostumaton teräs, Stinox, PG-Teräs 17/36 16/36 6 Alu 17/36 16/36 6 Teräs 17/40 16/ Alu, PG-Alu 17/40 16/ Teräs, Alu 17/45 16/45 4 kaikki BULB-TITE 16/26 BT 5.2 kaikki BULB-TITE 16/32 BT 6.3 kaikki BULB-TITE 16/42 BT 7.7 kaikki BULB-TITE 16/48 BT Tuote 10/ / / / / / / / / / / / / /26 BT /32 BT /42 BT /48 BT Suukappaleiden valinta DIN ja GESIPA -vetoniittien mukaisesti. 85

87 Bird Pro -sarja Bird-sukupolvi hiiliharjattomalla moottorilla - Luotettavuutta pitkälle ajalle ja nopealle työskentelysekvenssille MADE IN GERMANY Bird Pro -sarja GESIPA, joka keksi akkukäyttöisen vetoniittityökalutekniikan, on valmistanut Bird-sarjaa nyt yli kaksikyentä vuotta. Tähän päivään mennessä, se on asettanut standardit akkukäyttöisille vetoniittityökaluille markkinoilla. Ei vähiten asiakkaiden vaatimusten muuttumisen vuoksi, Bird-perheen modulaarinen järjestelmä on päivitetty yleisin perustein. GESIPA on sen vuoksi kehittänyt uuden alustan, joka täydentää nykyistä Bird-sarjaa täyttääkseen asiakkaidee yhä kasvaneet vaatimukset. Ensiäiset kaksi työkalua tässä uudessa sarjassa ovat PowerBird Pro Gold Edition, PowerBird Pro ja AccuBird Pro. BLDC-teknologia BLDC-moottori on hiiliharjaton tasavirtamoottori joka kulumiselle alttiiden harjojen sijaan, käyttää elektronisia sensoreita, tunnistaakseen roottorin asennon ja kounikoidakseen staattorin käämin virtapiirin katkaisijoiden kautta. Elektroniikan ohjelmointi ohjaa moottoria. Edut BLDC-moottorista sisältävät korkean tehokkuuden, pitkän huoltovälin, erityisesti sujuvan toiminnan tarkalla kuulalaakeroinnilla ja elektronisen melun vähenemisen. VIDEO 86

88 Akkukäyttöiset vetoniittityökalut hiiliharjattomilla moottoreilla Li-ion-akut GESIPA Bird Pro-sarja on varustettu vakiona uusilla ladattavilla 2.1 Ah li-ion liukuakuilla. Näissä ladattavissa liion-akuissa on uusi Deep Sleep -toiminto. Pitääkseen akun itsepurkautumisen mahdollisian pienenä, akku automaattisesti ottaa Deep Sleep -tilan. Akku voidaan sitten herättää akkulaturissa ja on välittömästi valmis käyttöön. Lataustekniikka GESIPA li-ion-laturit ovat saatavilla 110 V ja 240 V AC jännitteille. Laturi tulee vakiona Euro-pistotulpalla. Muut versiot Kiinaa, Englantia ja USA:ta varten ovat saatavilla pyynnöstä. Cordless blind rivet setting tools 2 Ominaisuudet 1. Automaattinen peruutustoiminto Välittömästi karan katkeamisen jälkeen, lisätoiminto pysäyttää vetoprosessin ja siirtää vetoleuka-asennelman taakse alkuasentoon. Tämä säästää aikaa ja energiaa samaan aikaan kun tehdään varmaksi, että työkalu on välittömästi valmis käyttöön. 2. Työvalo Tarkkaan työkappaleeseen asetettuvat valoa emittoivat diodit ovat integroitu säätörenkaaseen. On kolme mahdollista kytkimen asentoa: Prosessi-kontrolloitu: Diodit pysyvät valaistuina asennusprosessin jälkeen, mikä mahdollistaa jatkuvan työnkulun jopa huonoissa valaistusolosuhteissa. Taskulampputoiminto: Jatkuva diodien loiste (max.10 minuuttia) Valaistus pois: säästää akkua. 3. Liukuakku Uusi liukuakku tarkalla optisella ja akustisella varaustilan näytöllä vähentää epämukavia yllätyksiä. Deep sleep toiminto ja elektroninen jarrutusenergian talteenotto pidentää akun käyttöaikaa akun lataus kestää jopa 2000 niittausta. Ylimääräiset tarttumisristikot ehkäisevät tippumista. 4. Akkulaturi Akkulaturi pikalataustoiminnolla. Akkua voidaan käyttää uudestaan vain 45 minuutin lataamisen jälkeen, ja on täyteen ladattu vain 90 minuutin jälkeen Edut Tehokkaampi ja pidempään kestävä BLDC-(hiiliharjaton tasavirta) moottori nopealle työnkululle 25 vetopituus vetoniiteille Jopa 20 kn vetovoima erityisen isoille vetoniiteille Muuttuvat työvalo säätörenkaassa Lisääntynyt tasapaino isoan, liukumattoman kantaosan ja alean painopisteen ansiosta Helppo tarttua Softgripin ansiosta Uusi liukuakku Akkulaturi pikalataustoiminnolla 87

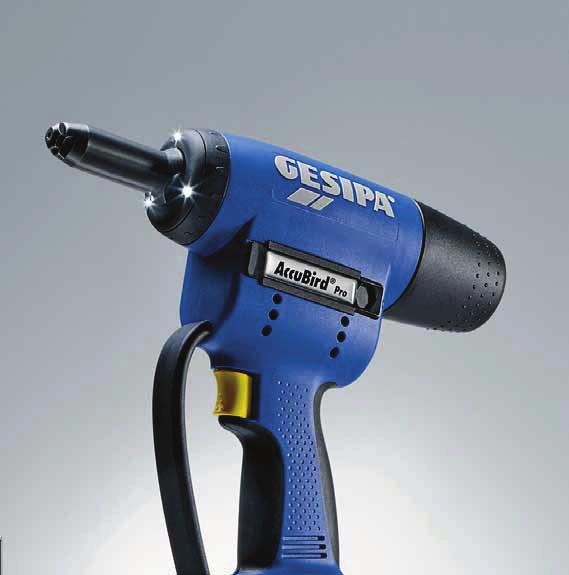

89 AccuBird Pro Akkukäyttöisten vetoniittityökalujen uusin sukupolvi jopa 4 kertaa nopeampi kuin muut akkukäyttöiset työkalut markkinoilla! AccuBird Pro Liukuvalla, ladattavalla 18.0 V/2.1 Ah akulla ja laturilla muovisalkussa AccuBird Pro Kahdella liukuvalla, ladattavalla 18.0 V/2.1 Ah akulla ja laturilla muovisalkussa AccuBird Pro Hiiliharjaton moottori ja 10,000 N vetovoima tekee AccuBird Prosta ääriäisen nopean vetoniittien asentamiseen Ø 5 asti kaikki materiaalit. Ääriäisen nopea, käytännössä ei kulumista AccuBird Pron BLDC-moottorilla on ääriäisen pitkä huoltoväli ja on käytännössä kulumaton. Verrattuna kaupallisesti saatavilla oleviin akkukäyttöisiin työkaluihin, asennus voi olla jopa 4x nopeampaa verrattuna paineilmakäyttöisiin vetoniittityökaluihin. Valinnainen Autoreverse-toiminto lisäksi vähentää vetotoimintoa, varmistaen että AccuBird Pro on välittömästi valmis toimintaan. Hyväksihavaittu ja ergonominen muotoilu AccuBird Pro on varustettu vähän kuluvalla vetoleukajärjestelmällä ja sillä on sama ergonominen muotoilu kuin TAURUS -sarjalla, tuhansia kertoja todistetusti. Monipuolinen työkalu Vetoniitit alkaen Ø 2,4 alumiini, Ø 5 asti kaikki materiaalit ja vetoniitit Ø 6 asti alumiini. BULB-TITE -vetoniitit Ø 4 asti ja 5.2 alumiini ja teräs. G-Bulb-vetoniitit Ø 4.8 asti kaikki materiaalit.. Varmista, että käytät oikeaa syöttöputkea, kuten käyttöohjeessa on määritelty! Mitat :inä 88

90 AccuBird Pro akkukäyttöinen vetoniittityökalu 10 kn vetovoimalla ja hiiliharjattomalla moottorilla Tekniset tiedot Vetovoima: N Paino: 2,0 kg sis. akun Käyttövoima: 18 V hiiliharjaton tasavirtamoottori Vetopituus: 25 Varusteet Suukappaleet: 17/24, 17/27, 17/29 ja 17/ V/2.1 Ah li-ion-liukuakku Paino: 0.4 kg saatavilla lisävarusteena Laturi 18.0 V li-ion akulle Cordless blind rivet setting tools 2 Vetoleuat (3-osaiset) Suukappaleen valinta Niittauskapasiteetti per akun lataus Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: V / Hz 21 V tasavirta minuuttia 0.6 kg Vetoniitti Ø noin. kpl / akun lataus Kiinnipitävä suukappala Materiaali Suukappale 2.4 Alu 1,800 17/18* CAP-Alu, CAP-Cu 1,300 17/18* ja 3.2 Alu 1,100 17/ ja 3.2 Teräs 1,100 17/ ja 3.2 Ruostumaton teräs 1,100 17/ Alu 1,100 17/ Teräs 1,000 17/ Ruostumaton teräs / ja 5 Alu / ja 5 Teräs / ja 5 Ruostumaton teräs /36* Alu /36* BULB-TITE -vetoniitti Vetoniitti Ø noin kpl /akun lataus Materiaali Suukappale * saatavilla lisävarusteena Erikoissuukappaleet ovat saatavilla pyynnöstä. Suukappaleen valinta DIN ja GESIPA -vetoniittien mukaisesti. 4 Alu 1,300 17/26 BT* Alu 1,100 17/32 BT* Alu /42 BT* Teräs /42 BT* Huomautus: Varustettu vakiona Euro-pistotulpalla (muut versiot pyynnöstä) Lisävaruste: Kiinnipitävä suukappale Syötetty niitti pysyy paikallaan missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely Kiinnipitävä suukappale Muut jatko-osat sivuilla 96, 160 ja /18 R /29 R /24 R /32 R* /27 R /36 R* *myös PowerBird :lle Yksiosainen jatkokappale niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin Yksiosainen, ohut jatkokappale noin Yksiosainen, ohut jatkokappale noin

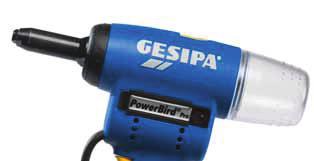

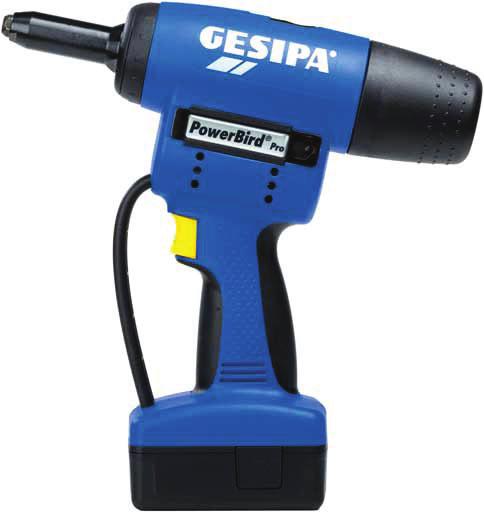

91 PowerBird Pro PowerBird Pro Pro-sarjan monilahjakkuus. Yhdistää erinomaisen nopeuden suureen voimaan! PowerBird Pro 18.0 V/2.1 Ah liukuakulla ja laturilla muovisalkussa PowerBird Pro Kahdella 18.0 V/2.1 Ah liukuakulla ja laturilla muovisalkussa Tehokas ja nopea PowerBird Pro parantaa uutta Pro-sarjaa N vetovoimalla ja hyväksi todetulla hiiliharjattomalla moottorilla, PowerBird Pro on tehokas ja nopea kun asennetaan vetoniittejä Ø 6.4 asti mitä tahansa materiaalia. Automaattinen palautustoiminto lyhentää vetoprosessia, varmistaen että PowerBird Pro on välittömästi valmis toimintaan. Vetopituus on huomattavasti lisääntynyt 25 :ään erityisen pitkien niittien asennusta varten. Nopeampi, käytännössä ei kulumista Koska kulumiselle herkkiä hiiliharjoja ei ole käytössä, Power- Bird :Pro n moottorilla on erittäin pitkä huoltoväli, on käytännössä kulumaton ja takaa luotettavasti nopeiat asennusfrekvenssit. Hyväksi todettu ja ergonomisesti suunniteltu PowerBird Pro on varustettu vähän kuluvalla vetoleukajärjestelmällä ja sillä on sama ergonominen muotoilu kuin TAURUS -sarjalla, joka on todistettu tuhansia kertoja. Monipuolinen työkalu Vetoniitit alkaen Ø 4.8 teräs, Ø 6.4 asti kaikki materiaalit, Ø 8 asti alumiini, lukuunottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit Ø 7.7 asti kaikki materiaalit. MEGA GRIP -vetoniitit Ø 6.4 asti kaikki materiaalit. Varmista, että käytät oikeaa syöttöputkea kuten käyttöohjeessa on määritelty! Mitat :inä 90

92 PowerBird Pro akkukäyttöinen vetoniittityökalu 15 kn vetovoimalla ja hiiliharjattomalla moottorilla Tekniset tiedot Vetovoima: Paino: Käyttövoima: Vetopituus: Varusteet 15,000 N 2.0 kg sis. akun 18 V hiiliharjaton tasavirtamoottori 25 Suukappaleet: 17/32, 17/36, 17/40 ja 17/45 Liukuakku 18.0 V/2.1 Ah (li-ion) Paino: 0.4 kg saatavilla lisävarusteena Laturi 18.0 V li-ion-akulle Cordless blind rivet setting tools 2 Suukappaleet (3-osaiset) Suukappaleen valinta Vetoniitti Ø noin. kpl / akun lataus Materiaali Suukappale Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: V / Hz 21 V tasavirta minuuttia 0.6 kg 4.8 ja 5.0 Teräs, Alu 1,000 17/ ja 5.0 Ruostumaton teräs / Alu / ,0 Teräs / Alu, PG-Alu / Teräs / Alu / BULB-TITE -vetoniitit 4.0 Alu 1,200 17/26 BT* Alu 1,000 17/32 BT* Alu /42 BT* Teräs /42 BT* Monel /42 BT* Alu /48 BT* MEGA GRIP -vetoniitit 4.8 Alu /31 MG* Teräs /31 MG* Ruostumaton teräs /31 MG* Alu /41 MG* Teräs /41 MG* Ruostumaton teräs * Saatavilla lisävarusteena /41 MG* Erikoissuukappaleet ovat saatavilla pyynnöstä. Suukappaleen valinta DIN ja GESIPA -vetoniittien mukaisesti. Huomautus: Varustettu vakiona Euro-pistotulpalla (muut versiot pyynnöstä) Lisävaruste: Kiinnipitävä Syötetty niitti pysyy paikallaan missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely Kiinnipitävä suukappale Muut jatko-osat sivuilla 96, 160 ja /32 R /36 R /40 R /45 R Yksiosainen jatkokappale niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin Yksiosainen, ohut jatkokappale noin Yksiosainen, ohut jatkokappale noin

93 PowerBird Pro Gold Edition PowerBird Pro Gold Edition se voimakas suurille määrille ja nopealle työskentelytahdille PowerBird Pro Gold Edition 18.0 V/2.1 Ah liukuakulla, laturilla* muovisalkussa sekä ylimääräisellä painehylsyllä pienempiä vetoniittejä varten PowerBird Pro Gold Edition Kahdella 18.0 V/2.1 Ah liukuakulla ja laturilla* muovisalkussa * Varustettu vakiona Euro-pistotulpalla (muut versiot pyynnöstä) Vieläkin tehokkaampi Hiiliharjattoman moottorin ja N vetovoiman ansiosta PowerBird Pro Gold Edition on vielä tehokkaampi ja asentaa jopa G-Bulb ja PolyGrip - vetoniittejä Ø 6.4 asti mitä tahansa materiaalia. Automaattinen palautustoiminto lyhentää vetoprosessia, varmistaen että PowerBird Pro Gold Edition on välittömästi valmis toimintaan. Vetopituus on huomattavasti lisääntynyt 25 :ään erityisen pitkien niittien asennusta varten. i Vielä nopeampi, käytännössä ei kulumista Koska kulumiselle herkkiä hiiliharjoja ei ole käytössä, PowerBird Pro Gold Editionin moottorilla on erittäin pitkä huoltoväli, on käytännössä kulumaton ja luotettavuus takaa nopeat asennusfrekrekvessit. Hyväksi todettu ja ergonomisesti suunniteltu PowerBird Pro Gold Edition on varustettu vähän kuluvalla vetoleukajärjestelmällä ja sillä on sama ergonominen muotoilu kuin TAURUS -sarjalla, todistettu jo tuhansia kertoja. Monipuolinen työkalu Vetoniitit Ø 6.4 asti kaikki materiaalit ja Ø 8 asti alumiini. BULB-TITE -vetoniitit Ø 7.7 asti kaikki materiaalit. MEGA GRIP -vetoniitit Ø 6.4 asti kaikki materiaalit. Varmista, että käytät oikeaa painehylsyä kuten käyttöohjeessa on määritelty! Mitat :inä 92

94 PowerBird Pro Gold Edition akkukäyttöinen vetoniittityökalu 20 kn vetovoimalla ja hiiliharjattomalla moottorilla Tekniset tiedot Vetovoima: Paino: Käyttövoima: Vetopituus: Varusteet N 2,0 kg sis. akun 18 V DC hiiliharjaton tasavirtamoottori 25 Suukappaleet: 17/32, 17/36, 17/40 ja 17/45 Liukuakku 18.0 V/2.1 Ah (li-ion) Paino: 0,4 kg saatavilla lisävarusteena Laturi 18.0 V li-ion-akulle Cordless blind rivet setting tools 2 Vetoleuat (3-osaiset) Suukappaleen valinta Vetoniitti Ø in Materiaali noin. kpl /akun lataaminen Suukappale Tekniset tiedot Käyttöjännite: V / Hz Latausjännite: 21 V DC Latausaika: minuuttia Paino: 0,6 kg 4.8 ja 5.0 Teräs, Alu 1,800 17/ ja 5.0 Ruostumaton teräs 1,600 17/ Huomautus: Varustettu vakiona Euro-pistotulpalla (muut versiot pyynnöstä) 6.0 Alu 1,000 17/ Teräs / Alu, PG-Alu / Teräs / Alu / BULB-TITE -vetoniitit* 4.0 Alu 1,300 17/26 BT* Alu 1,200 17/32 BT* Alu /42 BT* Teräs /42 BT* Monel /42 BT* Alu /48 BT* MEGA GRIP -vetoniitit* 4.8 Alu /31 MG* Alu /41 MG* Teräs /31 MG* Teräs /41 MG* Ruostumaton teräs Ruostumaton teräs /31 MG* /41 MG* * Saatavilla lisävarusteena Voidaan yhdistellä muiden akkukäyttöisten vetoniittityökalujen varusteiden kanssa. Erikoissuukappaleet ovat saatavilla pyynnöstä Suukappaleen valinta DIN ja GESIPA -vetoniittien mukaisesti. Lisävaruste: Kiinnipitävä suukappale Syötetty niitti pysyy paikallaan missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely Kiinnipitävä suukappale Yksiosainen jatkokappale niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin Yksiosainen, ohut jatko-osa noin.106 Yksiosainen, ohut jatko-osa noin /32 R /36 R /40 R /45 R Tutoe no Muut jatko-osat sivuilla 96, 160 ja

95 PowerBird Pro Gold Edition jousikuormitetulla liipaisinjärjestelmällä Sama hyväksitodettu jousikuormitettu liipaisinjärjestelmä kuin TAU- RUS -sarjassa on nyt myös Power- Bird Pro Gold Editionille Jousikuormitettu liipaisinjärjestelmä varmistaa, että niitattavat osat tekevät luotettavan kontaktin ilman välejä ennen niittausta. Sen lisäksi, käyttäjä voi olla varma, että vetoniitti on saavuttanut sen lopullisen asennon reiässä ennen asennusta ja että asennuspää on kontaktissa materiaaliin. Painamisvoimaa voidaan muuttaa jousilla käyttökohteesta riippuen. Toiminnallinen periaate Pinnan kontaktiliipaisinmekanismi on myös asennettu laiteen liipaisimeen. Se hyväksyy niittauslaitteen laukaisun vain kun puristusvoima kappaleessa on saavutettu. Tämä varmistaa, että useaat osat käyttökohteessa on painettu oikein toisiaan vasten ennen niittausprosessia. Tämä tarkoittaa, että niitin rungon kontrolloimaton muotoutuminen on ehkäisty, mikä voisi muussa tapauksessa jäädä havaitsematta. Pinnan kosketusvoimaa voidaan muuttaa viidessä portaassa. Se on asetettu joko lisäämällä tai poistamalla jousia. Tämä estää mahdollisuuden vahingossa muuttaa määriteltyä pinnan kosketusvoimaa. Rivi painonappeja on asetettu tavallisen liipaisinnapin eteen. Suoriuduttuaan jousivoimasta ja saavutettuaan määritellyn pinnan kosketusvoiman, niittausprosessi voidaan käynnistää painamalla keltaista nappia. Mittakuva PowerBird Pro Gold Editionista jousikuormitetulla liipaisinjärjestelmällä PowerBird Pro Gold Edition jousikuormitetulla liipaisinjärjestelmällä 18.0 V/2.1 Ah liukuakulla ja laturilla muovisalkussa Tekniset tiedot: Katso PowerBird Pro Gold Edition, Sivu 92. Mitat :inä 94

96 Kulmakappale 90 Bird Pro -sarjalle Kulmakappale 90 on tarkoitettu käytettäväksi erittäin kapeissa ja ahtaissa paikoissa. Epätasainen muotoilu tekee mahdolliseksi asentaa vetoniittejä korkealla asennusvoimalla jopa työskentelyalueilla, joihin on vaikea päästä käsiksi. Kulmakappale 90 voi asentaa tavallisia vetoniittejä halkaisijaltaan 6.4 asti kaikkia materiaaleja ja 8 asti alumiini jopa 20 kn asennusvoimalla. Pienin kärjen etäisyys on 15, kärjen pituus 110. Kulmakappale voidaan asettaa vapaasti kaikkiin asentoihin (360 ) vetoakselilla. 360 Cordless blind rivet setting tools 2 Edut Pienten reunojen välien toteutuminen Korkea asennusvoima ahtaissa asennusalueissa Laaja veto Yksinkertainen asennus Kompaksi ja jämäkkä muotoilu Yksinkertainen vetoleukojen huolto Tavallisten vetoleukojen käyttö Tekniset tiedot Paino: 1.1 kg Vetopituus: 20 Vetovoima: jopa 20 kn Varusteet Suukappale:17/45 WK Vetoleuat

97 Varusteet Bird Pro -sarjalle Läpinäkyvä karankeräyssäiliö nyt myös Bird Pro -sarjalle Perinteinen Bird Pro -sarjan karankeräyssäiliö on nyt saatavilla myös läpinäkyvänä versiona, joka mahdollistaa käytettyjen karojen määrän seurannan Jatkokappaleet Bird Pro-sarjan karankeräyssäiliölle Jatkettu 30 :llä: Jatkettu 60 :llä: Jatkokappaleet Yksiosaiset jatkokappaleet korvaavata teräskärkikaulukset, ovat kapeita ja siksi erityisesti sopivia ahtaisiin paikkoihin, joihin on vaikea päästä (Kokonaispituus = teräskärkikaulus + tavallinen suukappale). Moniosaiset jatkokappaleet ovat sopivia alhaalla sijaitseviin paikkoihin. Ne ruuvataan työkalun ja olemassa olevan teräskärkikauluksen väliin (kokonaispituus = teräskärkikaulus + jatko + tavallinen suukappale) Yksiosainen Teräskärkikauluksen kokonaispituus on 35 :llä kappaleelta 106, 85 kappaleelta 156 ja 135 kappaleelta 206. Työkalu AccuBird Pro PowerBird Pro PowerBird Pro Gold Edition Työkalu PowerBird Pro Gold Edition jousikuormitetulla liipaisinjärjestelmällä Moniosainen Muuttuva teräskärkikauluksen jatkokappale on mahdollinen 100 askelmissa. Teräskärkikauluksen kokonaispituus, sisältäen jatkokappaleen, on :lle. Työkalu 100 AccuBird Pro PowerBird Pro PowerBird Pro Gold Edition

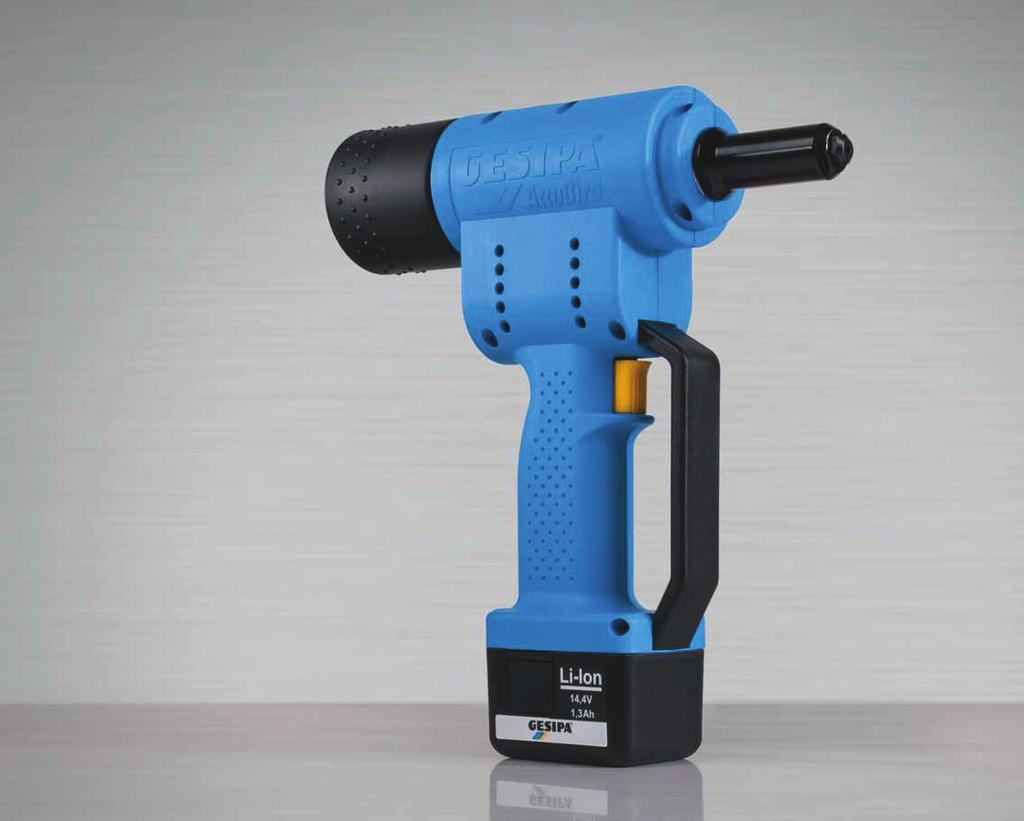

98 Bird-sarja Akkukäyttöisten vetoniittityökalujen luojalta! Cordless blind rivet setting tools 2 MADE IN GERMANY Bird-sarja Bird-sarjan kehittäminen asiantuntijoiden ja teollisuuden käyttäjien aattikäyttöön teki GESIPA :sta johdottomien ja letkuttomien vetoniittiasennustekniikan keksijän ensiäinen laitteista, AccuBird, vietti kahdettakyenettä syntymäpäivää. Valmistus Valmistettu Saksassa GESIPA tuotekehitys, markkinoille tuominen ja jatkokehitys 1992 lähtien (AccuBird ), 1996 (PowerBird ), 1995 (FireBird ) 2014 Bird Pro -sarjan markkinoille tuominen 97

99 Bird-sarja Pakkaus AccuBird, PowerBird ja FireBird toimitetaan metallisessa kantolaukussa (34.5 x 26.5 x 9 cm). Kuori ja varusteet Suukappaleet ja kiintoavain AccuBird issä ja Power- Bird issä rungossa, FireBird issä karankeräyssäiliössä Karankeräyssäiliön tilavuus on noin 190 cm³, mikä tarkoittaa ettei sitä tarvitse tyhjentää usein Tarvikkeet ja erikoismallit ovat saatavilla jatkuvasti Li-Ion-energialla Ei muisti-ilmiötä Korkea energianluovutus korkealla jännitteellä ja alhaisella painolla helppoa ja nopeaa käyttöä varten Erittäin alhainen itsepurkautuminen Akun muoto mahdollistaa työkalun säilyttämisen akullaan seisten Käytännön näkökulmia Vaihdettavat suukappaleet ja kiintoavain sisältyvät aina työkaluun Kompakti, tärinänkestävä työkalun kuori Karan ulostulo karankeräyssäiliöön peräosan kautta ja edestä suukappaleen kautta painovoiman avulla Uuvuttamaton työskentely hyvin tasapainotetun painojakauman ja ergonomisen kahvan ansiosta Mekanismi, ohjausyksikkö ja akku Mekanismin ja ohjausyksikön luotettava yhdistäminen Ohjausyksikön valu on vesi- ja pölytiivis Käyttäjäystävällinen pistokeliitettävä akku Li-Ion-akut GESIPA n akkukäyttöiset asennustyökalut AccuBird ja FireBird ovat varustettu vakiona 1.3 Ah Li-Ion-akulla. GESIPA PowerBird toimitetaan 2.6 Ah Li-Ion-akulla. Näissä ladattavissa Li-ion-akuissa on uusi Deep Sleep -toiminto. Pitääkseen akun itsepurkautumisen mahdollisian pienenä, akku automaattisesti ottaa Deep Sleep -tilan. Akku voidaan sitten herättää akkulaturissa ja on välittömästi valmis käyttöön. Lataustekniikka Erikoinen, älykäs virtapiiri GESIPA Li-Ion-akuissa suojaa itsepurkautumista vastaan ja varmistaa, että viimeinen asennussykli voidaan suorittaa loppuun, ennen kuin akku ilmaisee tyhjän kuntonsa saumalla. Tyhjä akku on valmis käytettäväksi taas vain noin yhden tunnin latausajan jälkeen. GESIPA Li-Ion-latausyksiköt ovat tietysti myös saatavilla vaihtoehtoisille jännitteille 110 VAC ja 230 VAC. Tehokas 2.6 Ah akku on vaihtoehtoisesti saatavilla lisävarusteena AccuBird iin ja FireBird iin. Vanhempia työkaluja voidaan tietysti myös käyttää uusilla Li-Ion-akuilla. Li-Ion-tekniikassa käytetyn erilaisen latausperiaatteen vuoksi, myös akkulaturi täytyy vaihtaa kun vaihdetaan Li-Ion-akkuihin; Akkulatureita NiCd-akuille on edelleen saatavilla. Deep Sleep -toiminnolla akun käyttöiän pidentämiseksi 98

100 AccuBird Hyväksi todetut vetoniittityökalut Li-Ion-energialla Cordless blind rivet setting tools 2 AccuBird 14.4 V / 1.3 Ah akulla kantolaukussa more than more than YEARS AccuBird AccuBird kahdella akulla 14.4 V / 1.3 Ah ja laturilla, kantolaukussa AccuBird Tuotanto Kehitetty ja valmistettu Saksassa vuodesta 1992 lähtien akkukäyttöisten vetoniittityökalujen keksijän toimesta Luotettavuus Elektronisesti ohjattu Ei mekaanisia kytkimiä Elektroninen lämpötilan ja ylikuormituksen suojaus Suuri toimintavarmuus alhaisen tehohäviön omaavan kuularuuvikäytön ansiosta Vapaus Kaapelivapaa työkalu joustavaan käyttöön asennustöissä ja teollisessa tuotannossa i Korkea suorituskyky N vetovoima Suuri vetovoima turvalliselle vetoniittien asentamiselle halkaisijaltaan 5 asti kaikki materiaalit Suuri niittauskapasiteetti/lataus Suuri 20 vetopituus Monikäyttöisyys Vetoniitit alkaen Ø 2.4 alumiini, 5 Ø asti kaikki materiaalit ja vetoniitit Ø 6 asti alumiini. BULB-TITE -vetoniitit Ø 4 asti ja 5.2 alumiini ja teräs. Nopeus Nopea toiminta vetoleukamekanismin automaattisen palautuksen ansiosta jokaisen asennusprosessin jälkeen Li-Ion-energialla Valittavana 1.3 Ah ja 2.6 Ah Li-Ion-akut VIDEO 99

101 AccuBird Ladattava 14.4 voltin vetoniittityökalu Li-ion-akulla Varusteet Työskentelyalue Vetoniitit 5 Ø asti kaikki materiaalit. BULB-TITE -vetoniitit 4, 5.2 ja 6.3 Ø alumiini ja teräs. Laturi 14.4 V Li-Ion Suukappaleet 17/24, 17/27, 17/29 ja 17/32 Tekniset tiedot Paino: Vetopituus: Käyttövoima: Vetovoima: 2.0 kg sis. akun 20 Tasavirtamoottori 10,000 N Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: 230 V / 50 Hz 14.4 V tasavirta minuuttia (akusta riippuen) 0.6 kg Akku 14.4 V/1.3 Ah (Li-Ion) Paino: 0.35 kg Akku 14.4 V/2.6 Ah (Li-Ion) Paino: 0.5 kg saatavilla lisävarusteena Mitat :inä Deep Sleep -toiminnolla akun käyttöiän pidentämiseksi AccuBird 14.4 V / 1.3 Ah akulla ja laturilla, pahvilaatikossa AccuBird 14.4 V / 1.3 Ah akulla, pahvilaatikossa Laturi 12 V NiCd AccuBird 14.4 V / 1.3 Ah akulla ja laturilla jousikuormitetulla liipaisinjärjestelmällä kantolaukussa

102 AccuBird Ladattava 14.4 voltin vetoniittityökalu Li-ion-akulla Varusteet Suukappale kapasiteetti per akun lataus Niitti Ø :inä noin kpl/ akun lataus Materiaali Suukappale 2.4 Alu 1,500 17/18* CAP -Alu, CAP -Cu 1,000 17/18* ja 3.2 Alu / ja 3.2 Teräs / ja 3.2 Ruostumaton teräs / Alu / Teräs / Ruostumaton teräs / ja 5 Alu / ja 5 Teräs / ja 5 Ruostumaton teräs /36* Alu /36* Yleismallin suukappale 17 AccuBird iin Yksiosainen, ohut jatkokappale niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin noin 117, Ø 22.5 Cordless blind rivet setting tools 2 BULB-TITE -vetoniitti 4 Alu 1,000 17/26 BT* Alu /32 BT* Alu /42 BT* Teräs /42 BT* * saatavilla lisävarusteena Tiedot suukappaleen valinnasta ovat voimassa DIN-mukaisille ja GESIPA -vetoniiteille Yksityiskohtainen informaatio sivulla 111. Lisävaruste: Kiinnipitävä suukappale Jatkettu karankeräyssäiliö, AccuBird iin ja PowerBird iin Muutossarja BULB-TITE -vetoniiteille: painehylsy, vetoleuat ja 3 suukappaletta Syötetty niitti pysyy paikallaan missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely Kiinnipitävä suukappale Kiinnipitävä suukappale 17/18 R /29 R /24 R /32 R* /27 R /36 R* *myös PowerBird ille Vetoleuat (3-osaiset)

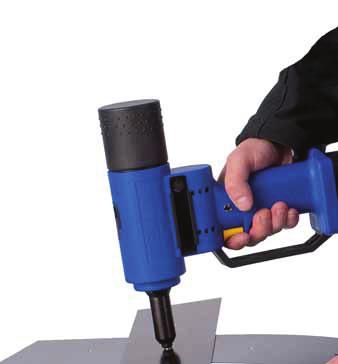

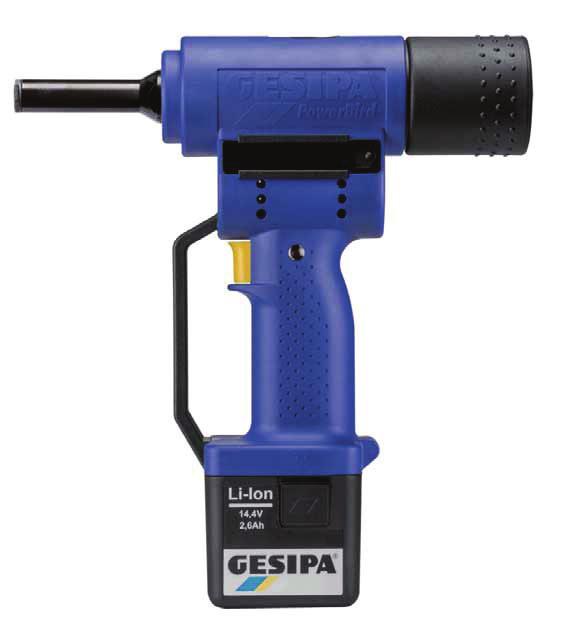

103 owerbir PowerBird Hyväksihavaittu vetoniittityökalu Li-Ion-energialla ja vieläkin suurealla asennussuorituskyvyllä PowerBird 14.4 V / 2.6 Ah akulla ja laturilla, metallisessa kantolaukussa PowerBird kahdella 14.4 V / 2.6 Ah akulla ja laturilla, metallisessa kantolaukussa PowerBird 14.4 V / 2.6 Ah akulla ja laturilla, metallisessa kantolaukussa, juosikuormitetulla liipaisinjärjestelmällä PowerBird Innovaatio Hyvin tunnetun AccuBird :in vahvempana veljenä PowerBird on suorituskykyinen jatke niin sanottuun Bird-perheeseen GESIPA :lta ja mahdollistaa suoriutumisen kaikista rakenneniiteistä. Käytännön näkökulmat Toimituksen käyttäjäsuuntautunut ulottuvuus: metallinen kantolaukku yhdellä akkulaturilla, yhdellä akulla ja neljällä suukappaleella PowerBird Li-Ion-energialla 2.6 Ah akku, vaihtoehtoisesti pyynnöstä 1.3 Ah PowerBird Monipuolisuus Vetoniitit 4.8 :stä Ø teräs, 6.4 Ø asti kaikki materiaalit ja 8 asti alumiini, lukuun ottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit 7.7 Ø asti kaikki materiaalit. MEGA GRIP -vetoniitit 6.4 Ø asti kaikki materiaalit. Taloudellisuus Hyvä hinta-suorituskyky-suhde Laaja työskentelyalue Lyhyet prosessointiajat Pitkä käyttöaika 2.6 Ah akun ansiosta VIDEO i 102

104 dpowerbird Ladattava 14.4 voltin vetoniittityökalu Li-Ion-akulla vieläkin suurealla suorituskyvyllä Työskentelyalue Vetoniitit alkaen Ø 4.8 teräs, Ø 8 asti alumiini, 6.4 asti kaikki materiaalit, lukuun ottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit Ø 7.7 asti, kaikki materiaalit. MEGA GRIP -vetoniitit Ø 6.4 asti, kaikki materiaalit. Laturi 14.4 V Li-Ion Cordless blind rivet setting tools 2 Tekniset tiedot Paino: Vetopituus: Käyttövoima: Vetovoima: Suukappaleet 17/32, 17/36, 17/40 ja 17/ kg sis. akun 20 Tasavirtamoottori 14,000 N Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: 230 V / 50 Hz 14.4 V tasavirta minuuttia (riippuen akusta) 0.6 kg Vetoleuat (3-osaiset) Akku 14.4 V/1.3 Ah (Li-Ion) Paino: 0.35 kg saatavilla lisävarusteena Akku 14.4 V/2.6 Ah (Li-Ion) Paino: 0.5 kg Deep Sleep -toiminnolla akun käyttöiän pidentämiseksi Laturi 12 V NiCd Mitat :inä 103

105 PowerBird Ladattava 14.4 voltin vetoniittityökalu Li-Ion-akulla vieläkin suurealla suorituskyvyllä Varusteet Yksiosainen, kapea jatkokappale niittien asentamiseen syviin paikkoihin. Yksiosainen, kapea jatkokappale noin 110 asti, Ø 22.5, niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin Suukappaleen valinta kapasiteetti per akun lataus Niitti Ø noin kpl/ akun lataus Niitin materiaali Suukappale Yksiosainen, kapea jatkokappale noin 160 asti, Ø 22,5, niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin ja 5.0 Teräs, Alu / ja 5.0 Ruostumaton teräs / Alu / Teräs / Alu, PG-Alu / Teräs / Alu / BULB-TITE -vetoniitit 4.0 Alu 1,000 17/26 BT* Alu /32 BT* Alu /42 BT* Muut koot saatavilla pyynnöstä 6.3 Teräs /42 BT* Monel /42 BT* Alu /48 BT* Jatkettu karankeräyssäiliö sopii AccuBird iin PowerBird iin MEGA GRIP -vetoniitit ja vetoleuat Alu /31 MG* Alu /41 MG* Teräs /31 MG* Lisävaruste: Kiinnipitävä suukappale Syötetty niitti pysyy missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely 6.4 Teräs /41 MG* Ruostumaton teräs Ruostumaton teräs * saatavilla lisävarusteena /31 MG* /41 MG* Erikoismuotoillut suukappaleet saatavilla pyynnöstä Tiedot suukappaleen valinnasta ovat voimassa DIN-mukaisille ja GESIPA -vetoniiteille. Kiinnipitävä suukappale 17/32 R /36 R /40 R /45 R

106 PowerBird Solar Ihanteellinen syville, vaikeasti saavutettaville alueille aurinkokennokäyttökohteissa Powe Cordless blind rivet Powesetting etting tools Työskentelyalue Vetoniitit alkaen Ø 4.8 teräs 6.4 asti kaikki materiaalit, lukuun ottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit Ø 7.7 asti kaikki materiaalit. MEGA GRIP -vetoniitit Ø 6.4 asti kaikki materiaalit. Tekniset tiedot Paino: Vetopituus: Käyttövoima: Vetovoima: Jatkokappale: 2.42 kg sis. akun 20 Tasavirtamoottori 14,000 N n. 167 Varusteet n. 167 jatkokappale kaksi Li-Ion-akkua 2.6 Ah/14.4 V Pikalaturi Suukappaleet 17/32, 17/36, 17/40, 17/45 ja 17/48 BT Muovisalkku Mitat :inä GESIPA SolarGrip -vetoniitti- valikoiman löydät sivulta

107 PowerBird Gold Edition Gold Edition N vetovoimalla PowerBird Gold Edition 14.4 Voltin / 2.6 Ah akulla ja laturilla muovisalkussa PowerBird Gold Edition jousikuormitetulla liipaisinjärjestelmällä 14.4 Voltin / 2.6 Ah akulla ja laturilla muovisalkussa Vahva PowerBird, GESIPA n Bird-perheen moniottelija on nyt saatavilla vielä tehokkaampana versiona: N vetovoimalla se voi jopa asentaa G-Bulb- ja PolyGrip -vetoniittejä halkaisijaltaan 6.4 asti kaikkia materiaaleja. Monipuolinen Vetoniitit alkaen Ø 4.8 teräs Ø 6.4 asti kaikki materiaalit, BULB-TITE -vetoniitit Ø 7.7 asti, kaikki materiaalit, MEGA GRIP -vetoniitit Ø 6.6 asti alumiini ja teräs, G-Bulb-vetoniitit Ø 6.4 asti kaikki materiaalit, Poly- Grip -vetoniitit Ø 6.4 asti kaikki materiaalit. Käytännöllinen Rasittamaton työskentely hyvin tasapainotetun painojakauman ja ergonomisen otteen ansiosta Painovoimakontrolloitu karojen poisto: edestä suukappaleen läpi tai taaksepäin karankeräyssäiliöön Välitön ja automaattinen resetointi jokaisen niittausprosessin jälkeen säästää energiaa ja nopeuttaa toimintaa Vaihdettavat suukappaleet ja kiintoavain sisältyvät aina työkaluun eliminoiden työn keskeytykset Kompakti, tärinänkestävä työkalun kuori kaikkiin käyttöolosuhteisiin Käyttäjäorientoitunut toimitus: muovinen kantolaukku, yhdellä akkulaturilla, yhdellä akulla ja neljällä suukappaleella (17/32, 17/36, 17/40, 17/45) i 106

108 PowerBird Gold Edition Vahva Tekniset tiedot Vetovoima: Paino (sis. akun): Käyttövoima: Vetopituus: 18,000 N 2.2 kg sis. akun Tasavirtamoottori 20 Laturi 14.4 V Li-Ion Cordless blind rivet setting tools Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: 230 V / 50 Hz 14.4 V DC minuuttia (riippuen akusta) 0.6 kg 2 Akku 14.4 V/1.3 Ah (Li-Ion) Paino: 0.35 kg saatavilla lisävarusteena Akku 14.4 V/2.6 Ah (Li-Ion) Mitat :inä Vetoleuat (3-osaiset) Yksiosainen jatko-osa niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin Paino: 0.5 kg Deep Sleep -toiminnolla akun käyttöiän pidentämiseksi Laturi 12 V NiCd Yksiosainen, kapea jatkokappale noin 117 asti, Ø Yksiosainen, kapea jatkokappale noin 167 asti, Ø Yksityiskohtainen tieto sivulla

109 PowerBird Gold Edition Suukappaleen valinta Suukappaleiden valinta Voima per akun lataus PolyGrip ja tavalliset vetoniitit Vetoniitti Ø :inä Materiaali noin kpl/akun lataus Suukappale 4.8 ja 5.0 Teräs, alu / ja 5.0 Ruostumaton teräs, Stinox, PGteräs, / PG-ruostumaton teräs 6.0 Alu / Teräs / Alu / Teräs, PG-teräs, alu/alu, ruostumaton / teräs 8 Alu / G-Bulb-vetoniitit Vetoniitti Ø :inä BULB-TITE -vetoniitit Vetoniitti Ø :inä Materiaali noin kpl/akun lataus Suukappale 4.8 Teräs/teräs / Teräs/teräs / Ruostumaton teräs/ / Ruostumaton 17/45 teräs/ ruostumaton teräs Materiaali noin kpl/akun lataus Suukappale 4.0 Alu 1,000 17/26 BT* Alu /32 BT* Alu /42 BT* Teräs /42 BT* Monel/ruostumaton teräs /42 BT* Alu /48 BT* ja vetoleuat* MEGA GRIP -vetoniitit Vetoniitti Ø :inä Materiaali noin kpl/akun lataus Suukappale 4.8 Alu /31 MG* Alu /41 MG* Teräs /31 MG* Teräs /41 MG* Ruostumaton teräs /31 MG* Ruostumaton teräs /41 MG* * Saatavilla lisävarusteena. Erikoismuotoillut suukappaleet saatavilla pyynnöstä. Tiedot suukappaleen valinnasta ovat voimassa DIN-mukaisille ja GESIPA -vetoniiteille. 108

110 PowerBird ja AccuBird -versiot jousikuormitetulla liipaisinjärjestelmällä Hyväksitodettu jousikuormitettu liipaisinjärjestelmä TAURUS -sarjasta on nyt myös AccuBird ille ja PowerBird ille Tämä ominaisuus varmistaa että niittauskäyttötarkoituksen materiaalit painetaan yhteen ennen kuin niitti on asennettu, jolloin ehkäistään raot niiden välillä. Lisäksi käyttäjä voi olla varma että niitti on saavuttanut lopullisen asennon käyttökohteessa ja että asennuspää on kosketuksessa materiaalin yläosaan. Painamisvoimaa voidaan säätää vaihtelevasti jousilla riippuen käyttökohteesta. Varmistaa oikean vetoniittien prosessoinnin määritellyn kontaktin keinoin Tarvittavan kosketusvoiman asettaminen liipaisimen toimintaan Cordless blind rivet setting tools 2 Kosketusvoima AccuBird jousikuormitetulla liipaisinjärjestelmällä 14.4 V /1.3 Ah akulla ja laturilla, metallikantolaukussa, Suukappaleet 17/24, 17/27, 17/29 ja 17/32 Liikkuvat teräskaulukset PowerBird jousikuormitetulla liipaisinjärjestelmällä 14.4 Voltin / 2.6 Ah akulla ja laturilla, metallikantolaukussa, Suukappaleet 17/32, 17/36, 17/40 ja 17/45 Prosessi-valmis vetoniittaus jopa rakoileville tai takaiskuisille osille PowerBird Solar jousikuormitetulla liipaisinjärjestelmällä 14.4 Voltin/2.6 Ah akulla ja laturilla, muovisalkussa, Suukappaleet 17/32, 17/36, 17/40 ja 17/45 noin 160 pidennyskappale PowerBird Gold Edition jousikuormitetulla liipaisinjärjestelmällä 14.4 Voltin / 2.6 Ah akulla ja laturilla, muovisalkussa, Suukappaleet 17/32, 17/36, 17/40 ja 17/ Toiminta Pinnan kontaktiliipaisinmekanismi on asennettu laitteen liipaisimeen. Se hyväksyy niittauslaitteen laukaisun vain kun puristusvoima kappaleessa on saavutettu. Tämä varmistaa, että useaat osat käyttökohteessa on painettu oikein toisiaan vasten ennen niittausprosessia. Tämä puolestaan tarkoittaa, että niitin rungon kontrolloimaton muotoutuminen on ehkäisty, mikä voisi muussa tapauksessa jäädä havaitsematta. Pinnan kosketusvoimaa voidaan muuttaa viidessä portaassa. Se on asetettu joko lisäämällä tai poistamalla jousia. Tämä estää mahdollisuuden vahingossa muuttaa määriteltyä pinnan kosketusvoimaa. Rivi painonappeja on asetettu tavallisen liipaisinnapin eteen. Suoriuduttuaan jousivoimasta ja saavutettuaan määritellyn pinnan kosketusvoiman, niittausprosessi voidaan käynnistää painamalla keltaista liipaisinta. PowerBird mittakuva jousikuormitetulla liipaisinjärjestelmällä Mitat :inä Paineliipaisin on toimitettu ainoastaan täysin asennettuna. Sitä ei voi jälkiasentaa. 109

111 Kulmakappale 90 kompakti PowerBird ille ja AccuBi Voidaan pyörittää 360 AccuBird in ja PowerBird in vetoakselilla Kuvaus 90 kompaktin kulmakappaleen PowerBird ille ja AccuBird ille käyttö mahdollistaa kaiken tyyppisten vetoniittien asentamisen halkaisijaltaan 5 asti ja alumiinisten halkaisijaltaan 6 asti, riippuen työkalun tyypistä. Minimi kärjen liikkumavara on 12, kärjen pituus on 90. Kulmakappale voidaan vapaasti kiinnittää mihin tahansa asentoon Accu- Bird in ja PowerBird in (360 vapaasti liikkuvan) vetoakselin ympärillä. Käyttökohde 90 kompakti kulmakappale on suunniteltu käytettäväksi ahtaissa paikoissa. Sen tukeva suunnittelu mahdollistaa suuret vetovoimat kun asennetaan vetoniittejä vaikeasti käsiksi päästäviin työskentelypaikkoihin 10 kn asti. Tekniset tiedot Paino: Vetopituus: Vetovoima: Varusteet Suukappaleet:16/ kg kn asti Edut Pienten kärkien liikkumavarojen toteutuminen (12 ) Suuri vetovoima ahtaissa asennuspaikoissa (10 kn asti) Pitkä vetopituus (20 asti) Yksinkertainen asennus Kompakti ja kestävä muotoilu Yksinkertainen vetoleukojen huolto Tavallisten vetoleukojen käyttö Alhainen tärinä, jopa korkeilla katkeamisvoimatasoilla 360 Mitat :inä 110

112 rd ille Jatkokappaleet PowerBird ille ja AccuBird ille Yksiosaiset jatkokappaleet Vetoniittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin. Kokonaispituus = teräskärkikaulus + tavallinen suukappale Moniosaiset jatkokappaleet Vetoniittien asentamiseen syviin paikkoihin. Ne ruuvataan työkalun ja olemassa olevan teräskärkikauluksen väliin. Kokonaispituus = teräskärkikaulus + jatkokappale + tavallinen suukappale Cordless blind rivet setting tools 2 Yksiosainen Teräskärkikauluksen kokonaispituus on :lle, :lle ja :lle. Työkalu AccuBird PowerBird PowerBird Gold Edition PowerBird jousikuormitetulla liipaisinjärjestelmällä Moniosainen Muuttuva teräskärkikauluksen jatko on mahdollinen 100 osissa. Teräskärkikauluksen kokoispituus, sisältäen jatkokappaleen, on :lle. Työkalu 100 AccuBird PowerBird PowerBird Gold Edition

113 Pneumaattiset vetoniittityökalut Hydro-pneumaattiset vetoniittityökalut TAURUS 1-6 TAUREX TAURUS 1-4 Axial eco TAURUS 1-4 Axial TAUREX 1-4 Axial compact TAUREX 1-4 Axial TAURUS 1 Speed Rivet TAURUS 2 Speed Rivet 145 TAURUS 1 and 2 Speed Rivet Axial eco PH 1 PH PH PH 2-VK PH Axial GAV 8000 GAV HF Lukkopulttityökalut PowerBird SRB 4,8 PowerBird SRB 6,4 TAURUS 3 SRB TAURUS 4 SRB 181 TAURUS 4 SRB kulmakappaleella 90 compact 112

114 Mikä niittaa mitäkin? PH1 Työkalut Energia PH1 VAS P X P Vetoniitti Ø PH2 P X A S PH2 VAS P X A S PH2 VK P A S PH Axial P X A S PH 2000 P X PH 2000 BT P TAURUS 1 / TAUREX 1 P A S TAURUS 2 / TAUREX 2 P A TAURUS 3 / TAUREX 3 P TAURUS 4 / TAUREX 4 P A TAURUS 5 / TAUREX 5 TAURUS 6 / TAUREX 6 P P Pneumatic blind rivet setting tools 3 Työkalut Energia PolyGrip G-Bulb MEGA GRIP * BULB-TITE * TRI-FOLD PH1 P PH1 VAS P PH2 P PH2 VAS P PH2 VK P A S PH Axial P PH 2000 P A PH 2000 BT P TAURUS 1 / TAUREX 1 P A TAURUS 2 / TAUREX 2 P TAURUS 3 / TAUREX 3 P A S S TAURUS 4 / TAUREX 4 P TAURUS 5 / TAUREX 5 P TAURUS 6 / TAUREX 6 P Työkalut Energia Nopeusniitit Ø TAURUS 1 Speed Rivet P A S TAURUS 2 Speed Rivet TAURUS 1 Speed Rivet Axial eco TAURUS 2 Speed Rivet Axial eco P P P A S P: Hydro-pneumaattinen työkalu X: Lisävarusteita tarvitaan *: Erikoissuukappale tarvitaan aina kun asennetaan MEGA GRIP -vetoniittejä tai BULB-TITE -vetoniittejä. A: Alu/Kupari S: Teräs E: Ruostumaton teräs / Monel Sininen laatikko: Kaikkia materiaaleja(ase) voidaan niitata. Kun on poikkeuksia, niitattavien materiaalien kirjaimet ovat suoraan laatikossa. 113

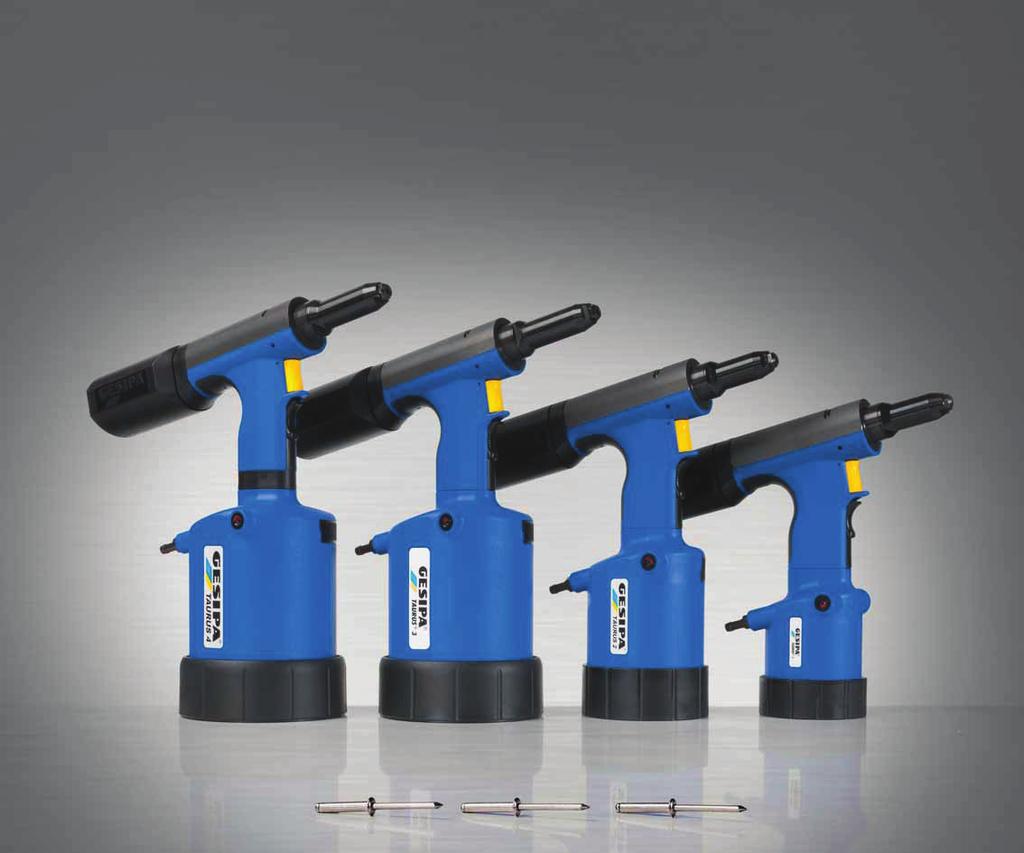

115 TAURUS -sarja GESIPA valmistamat pneumaattishydrauliset vetoniittityökalut ovat tehty ideaalisiksi lähes kaikkiin käyttökohteisiin. Kustannustehokas rakenne, täydelliset käsittelyominaisuudet ja käytännölliset varusteet tekevät TAURUS -sarjasta niin ainutlaatuisen ja joustavan. MADE IN GERMANY TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4 TAURUS 5 TAURUS 6 114

116 Etuja, jotka vakuuttavat TAURUS 2 markkinoille esittelyn jälkeen, vuonna 2002, TAURUS -sarja on onnistunut vakuuttamaan tuhansia kertoja kaupan alalla ja teollisuudessa. TAURUS 2 varsinkin on todellinen monitaituri Työskentelymukavuutta Turvallisuutta Modulaariset periaatteet TAURUS - - SERIE SARJA Voima Pneumatic blind rivet setting tools 3 VIDEO VIDEO ii Tehokkuus Patentoitu mekanismi Modulaariset periaatteet > Laajin mahdollinen osien yhteensopivuus alhaiset varaosavarastot ja yksinkertainen kunnossapito > Joustava soveltaminen uusiin käyttökohteisiin 02 Voima > Suuret vetovoimat yhdistettynä alhaiseen painoon > Nopea työskentelysykli > Optimoitu vetopituus koko sarjalle 03 Patentoitu mekanismi > Ilmanpaineella pakolla liikutetut vetoleuat > Turvallinen, niitin karan liukumaton tartunta > Vain yksi vetoleukamalli kaikille työkaluille > Erittäin pitkät huoltovälit 04 Tehokkuus > Pieni paineilman kulutus kaksitoimisuuden ansiosta: niittien asennus ja karojen poisto käyttävät samaa paineilmaa > Ilman imu tarvittu vain pystysuoraan alaspäin niitatessa. Voidaan pysyvästi kytkeä pois jos imua ei tarvita. 05 Työskentelymukavuutta / turvallisuutta > Kumipintainen, muotoiltu kahva > Tasapainotettu painopiste > Vähäinen tärinä ja hyvä äänieristys > Vähän aktivointivoimaa tarvitseva > Karankeräyssäiliö kiertyvällä ilmanohjaimella > Ylipaineventtiili ylikuormituksen estämiseksi > Integroitu suojausominaisuus estää karan ulostulon kun karankeräyssäiliö on poistettu 115

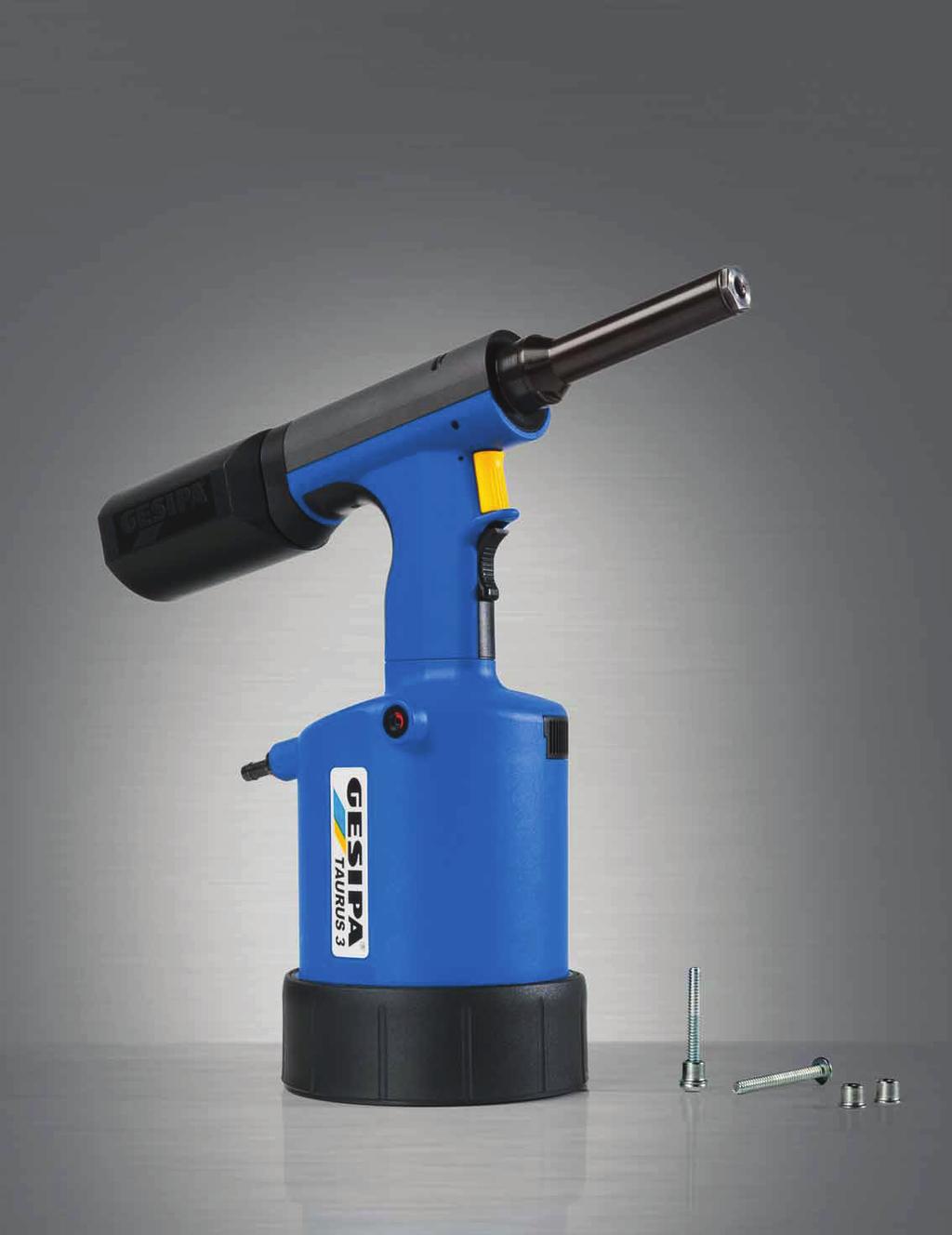

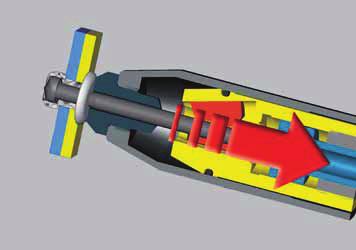

117 TAURUS -sarja Ainutlaatuinen markkinoilla! TAURUS -työkalusarja on varustettu korkean suorituskyvyn, patentoidulla tartuntamekanismilla ja vetoleukajärjestelmällä Patentoitu vetoleukajärjestelmä GESIPA -järjestelmä ratkaisevat edut > Kolme vetoleukaa liikkuvat erillisissä kanavissa samanai > Työkalun koko veto on käytetty niitin asennukseen taaten kaisesti pakotetun ohjauksen alaisina. luotettavan asennustoimenpiteen. > Vetoleuat ovat painettuina karaan käyttäen paineilmaa > Välitön ja liukumaton karan tartunta vähentää kulumista ja jousivoiman sijaan voimasta tulee kyenen kertaa likaantumista. tavallista kovempi. > Koska vetoleuat eivät liu u pitkin karaa, leukojen kuluminen > Korkean paineen ansiosta vetoleuat tarttuvat välittömästi ka vähenee. roihin niittaustoiminnon käynnistyessä, vasta sen jälkeen > Alhaiseat kustannukset pitkän huoltovälin vetoliike alkaa. ja pienempien ylläpitovaatimusten ja varaosa tarpeiden ansiosta. 116

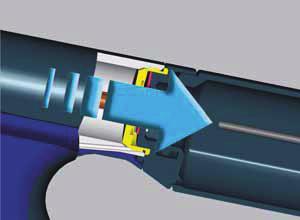

118 TAURUS -sarja Maksimaalista tehokkuutta! 3 Pneumatic blind rivet setting tools GESIPA -järjestelmä Paineilman optimoitu käyttö varmistaa maksimaalisen tehokkuuden ja alhaiset käyttökustannukset. Paineilmaa käytetään erittäin usein teollisessa tuotannossa sen joustavuuden takia. Se kuitenkin aiheuttaa suhteellisen suuria kustannuksia ja sen kulutus vahingoittaa ympäristöä. Nämä haitat ovat eneän kuin tarpeeksi syy GESIPA lle varustaa TAURUS -työkalusarja erikoistekniikalla, joka mahdollistaa paineilman säästön ja on ainutlaatuinen maailmassa. GESIPA -järjestelmä käyttää niittausprosessissa käytetyn paineilman kahdesti. Ensin, asentaakseen niitin ja toiseksi poistaakseen karan. Kaksinkertaisen paineilman käytön ansiosta kallista, uutta paineilmaa ei tarvita pelkkään karan poistamiseen kuten muut markkinoilla olevat paineilmakäyttöiset työkalut yleensä tarvitsevat. Ja viimeisenä muttei vähäisimpänä, TAURUS -työkalujen melun tuotto on ääriäisen alhaista. Kaksivuoroisessa tuotannossa ja paineilmakustannuksen ollessa arviolta 0.03 per m³ tämä innovatiivinen tekniikka säästää useita satoja euroja vuodessa per työkalu. TAURUS 2 voi maksaa itsensä takaisin alle vuodessa. 117

119 TAURUS -sarja Modulaarinen konsepti TAURUS -sarja ainutlaatuinen modulaarinen periaate. Minimaaliset varaosavarastot, helppo ylläpito. Suukappaleet eri kokoja Jatkokappaleet Ripustin Yksiosainen (eri kokoja) Moniosainen (eri kokoja) Jousikuormitettu liipaisinjärjestelmä Ulkoinen liipaisinjärjestelmä Karanimutoiminto Suukappaleen valinta GESIPA -Käyttöliittymä Asennusprosessin seuranta 118

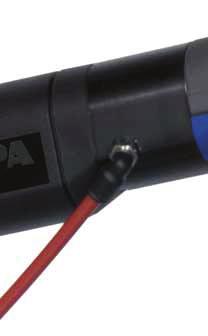

120 TAURUS -sarja Modulaarinen konsepti Monipuoliset varusteet täydentävät valikoiman! TAURUS -sarjan 1-4 modulaarinen konsepti antaa käyttäjän räätälöidä TAURUS -laitteita hänen yksilöllisiin vaatimuksiinsa. Monet samanlaiset osat, joita voidaan käyttää kaikissa laitteissa vähentävät tarvetta varaosien varastointiin ja tekevät ylläpidosta helppoa. Työkalun asennus Tämä vaihtoehtojen laaja valikoima mahdollistaa käyttäjälle korkean joustavuuden asteen. Jokaiseen laitteeseen TAURUS -sarjassa 1-4 voidaan soveltaa monia erilaisia varaosia tai tehdä jälkiasennuksia käyttökohteen mukaisesti. Pneumatic blind rivet setting tools Niitin karan poistoletku 3 Vetoniittilaskurit Karankeräyssäiliö sopiva TAURUS työkaluille1-4 GRiv-Count GRiv-Amp TAURUS 1-2 TAURUS 3-4 PH-2000 Kiertyvä ilmaliitin eco-laskuri TAURUS 1-2 TAURUS 3-4 Joustava pohja Optimoitu vakaus TAURUS 1lle TAURUS 2lle 119

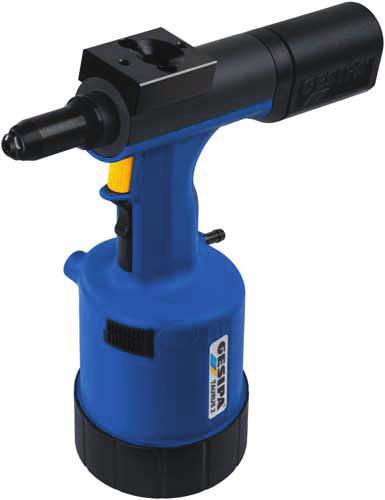

121 TAURU TAURUS -sarja TAURUS 1 TAURUS PH karankeräyssäiliöllä Työskentelyalue Asentaa vetoniittejä alkaen 2.4:stä 3.2 Ø asti kaikki materiaalit ja 4 Ø asti alumiini/teräs (maksimi karan halkaisija. 2.5 ) Tekniset tiedot Paino: 1.3 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 1.0 litraa per niitti Vetovoima: 4,200 N 5 barilla Vetopituus: 15 Varusteet Suukappaleet:17/18, 17/20 ja 17/22, huoltokiintoavain SW12/14, SW14/17, 1 hydrauliöljypullo 100 ml, 1 öljyntäyttöpullo, Käyttöohjeet varaosalistalla PH karankeräyssäiliöllä Työskentelyalue Asentaa vetoniittejä 5 Ø asti kaikki materiaalit ja 6 Ø asti alumiini/teräs (maksimi karan halkaisija 3.2 ) Tekniset tiedot Paino: 1.6 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 2.3 litraa per niitti Vetovoima: 9,000 N 5 barilla Vetopituus: 18 Varusteet Suukappaleet:17/24, 17/27, 17/29 ja 17/32, huoltokiintoavain SW12/14, SW14/17, 1 hydrauliöljypullo 100 ml,1 öljyntäyttöpullo, Käyttöohjeet varaosalistalla 120 Mitat :inä Mitat :inä

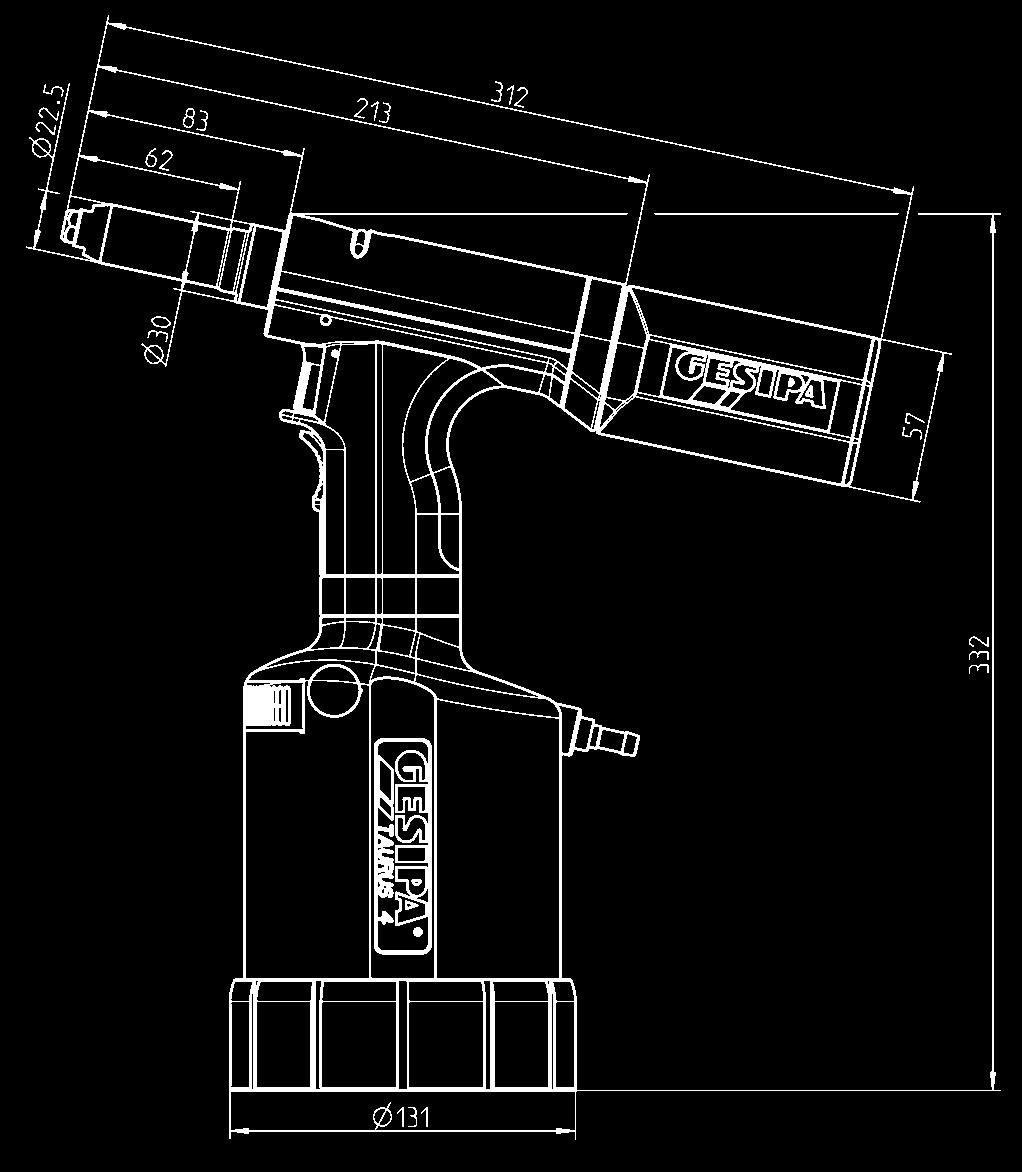

122 Pneumaattis-hydrauliset vetoniittityökalut PH karankeräyssäiliöllä Työskentelyalue Asentaa vetoniittejä 6.4 Ø asti kaikki materiaalit (maksimi karan halkaisija 4.5 ) Tekniset tiedot Paino: 1.9 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 4.8 litraa per niitti Vetovoima: 14,000 N 5 barilla Vetopituus: 25 Varusteet Suukappaleet:17/36, 17/40 ja 17/45, huoltokiintoavain SW12/14, SW14/17, 1 hydrauliöljypullo 100 ml, 1 öljyntäyttöpullo, Käyttöohjeet varaosalistalla 3 TAURUS PH karankeräyssäiliöllä Työskentelyalue Asentaa vetoniittejä 6.4 Ø asti kaikki materiaalit ja 8 Ø asti alumiini (maksimi karan halkaisija 4.5 ) Tekniset tiedot Paino: 2.0 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 4.8 litraa per niitti Vetovoima: 20,000 N 5 barilla Vetopituus: 19 Varusteet Suukappaleet:17/36, 17/40 ja 17/45, huoltokiintoavain SW12/14, SW14/17, 1 hydrauliöljypullo 100 ml, 1 öljyntäyttöpullo, Käyttöohjeet varaosalistalla STAURUS Pneumatic blind rivet setting tools 3 Mitat :inä Mitat :inä 121

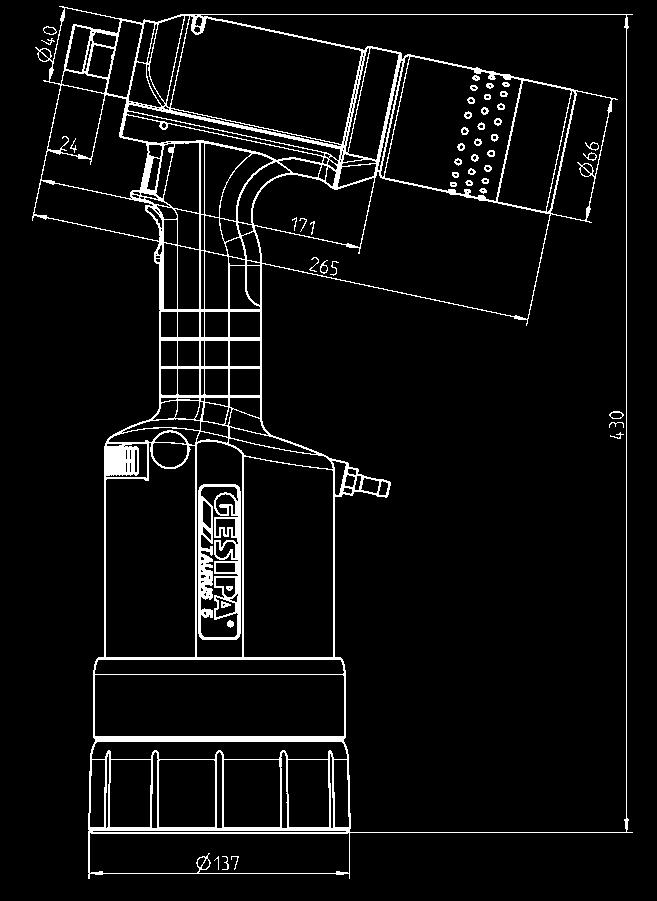

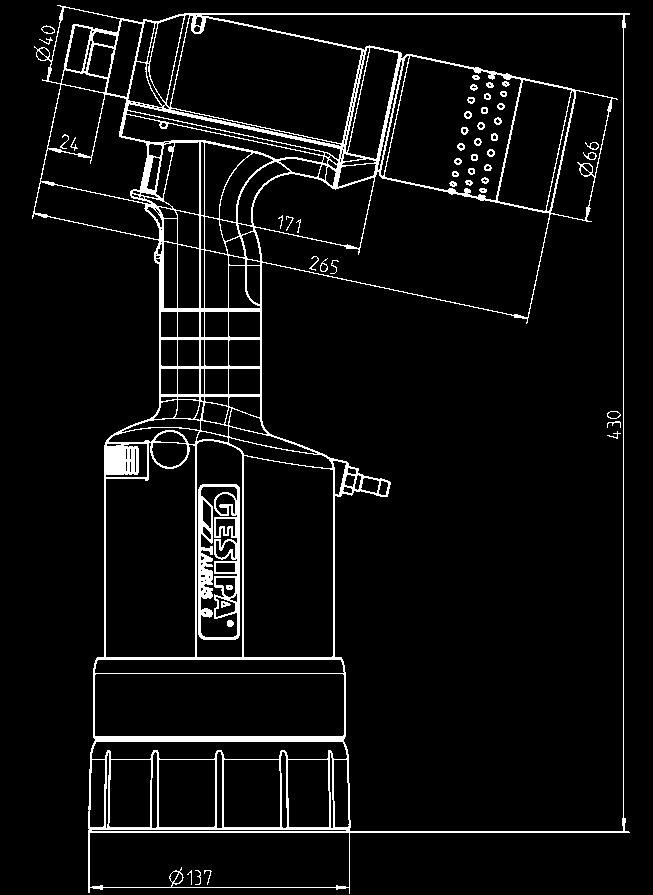

123 AURUS TAURUS -sarja TAURUS 5 TAURUS 6 Perustyökalu Perustyökalu Työskentelyalue Vetoniitit yli 6.4 Ø kaikki materiaalit ja lukkopultit 10 Ø asti vastaavilla vetopäillä. Tekniset tiedot Paino: 3.4 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 6.9 litraa per niitti Vetovoima: 42,000 N 7 barilla Vetopituus: 17 Varusteet 1 hydrauliöljypullo 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Työskentelyalue Vetoniitit yli 6.4 Ø kaikki materiaalit ja lukkopultit 10 Ø asti vastaavilla vetopäillä. Tekniset tiedot Paino: 3.4 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 6.9 litraa per niitti Vetovoima: 50,000 N 7 barilla Vetopituus: 15 Varusteet 1 hydrauliöljypullo 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla TAURUS 5 ja 6 täytyy varustaa käyttökohteeseen sopivalla suukappaleella. Valmistetaan pyynnöstä. TAURUS 5 ja 6 täytyy varustaa käyttökohteeseen sopivalla suukappaleella. Valmistetaan pyynnöstä. Mitat :inä Mitat :inä 122

124 Varusteet TAURUS -sarja 1-4 Monipuolinen varustevalikoima antaa sinulle mahdollisuuden muokata työkaluasi melkein mihin tahansa haasteeseen joko kaupan alan, rakentamisen tai teollisuuden käyttökohteisiin. Suukappaleet Pitkille karoille, erikoisvetoniiteille ja muille haasteille Oikean suukappaleen käyttö on tärkeää luotettavan niittauksen ja huolitellun niitatun liitoksen varmistamiseksi. Laaja valikoima tavallisia ja erikoisia suukappaleita mahdollistaa eri tyyppisille vetoniiteille mukautumisen. Jopa erikoisversiot ovat saatavilla pyynnöstä. Kaikki suukappaleiden valintatieto on DIN- ja GESIPA -vetoniittien mukaisesti. Pneumatic blind rivet setting tools 3 Suukappaleen valinta Niitti Niitti Ø Niitin materiaali Suukappale 2.4 Alu 17/ CAP -Alu, CAP -Cu 17/ Alu/Cu 17/ Alu, Cu, Teräs, Ruostumaton teräs, Stinox, Alu/alu 17/ ja 3.2 Alu, Cu, Teräs, Ruostumaton teräs, Stinox, PG-Alu, PG-Teräs, PG-Ruostumaton teräs 17/ Alu, Cu, CAP -Alu, CAP -Cu 17/ Tavallinen 4 Teräs, Alu, PG-Alu 17/ Ruostumaton teräs, Stinox, PG-Teräs, PG-Ruostumaton teräs 17/ ja 5 Alu, CAP -Alu, CAP -CU, PG-Alu 17/ ja 5 Teräs, Alu 17/ ja 5 Ruostumaton teräs, Stinox, PG-Teräs, PG-Ruostumaton teräs, G-Bulb 17/ Alu 17/ Teräs 17/ Alu 17/ Teräs, Alu, Ruostumaton teräs, PG-Ruostumaton teräs, G-Bulb 17/ Alu 17/ Alu 17/26 BT BULB-TITE 5.2 Alu 17/32 BT Alu, Teräs, Monel 17/42 BT Alu 17/48 BT MEGA GRIP 4.8 Alu, Teräs, Ruostumaton teräs 17/31 MG Alu, Teräs, Ruostumaton teräs 17/41 MG

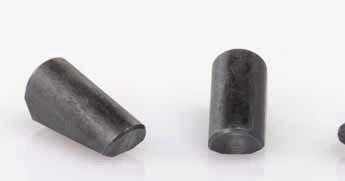

125 Varusteet TAURUS -sarja 1-4 Kääntyvä paineilmaliitin Koko TAURUS -sarjalle 1/8" Vetoleukasarja (3 kpl) Patentoitu leukasarja koko TAURUS -sarjalle Joustava pohja TAURUS :lle 1 ja 2:lle TAURUS 1:lle TAURUS 2:lle MBR:stä tehdyillä joustavilla pohjilla ja laajealla pinta-alalla, TAURUS -työkalut seisovat vielä vakaain. TAURUS 1:lle TAURUS 2:lle

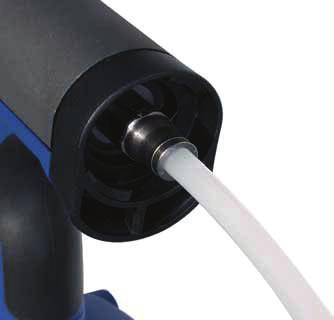

126 Varusteet TAURUS -sarja 1-4 Läpinäkyvä karankeräyssäiliö TAURUS 1-4:lle Perinteinen karankeräyssäiliö TAURUS -sarjassa on nyt saatavilla myös läpinäkyvänä versiona. Läpinäkyvä keräyssäiliö mahdollistaa karojen määrän jatkuvan seurannan. Läpinäkyvä karankeräyssäiliö tulee saatavilla pienenä versiona TAURUS -laitteille 1-2 ja suurena versiona TAURUS -laitteille 3-4. Pneumatic blind rivet setting tools TAURUS 1-2:lle TAURUS 3-4:lle TAURUS -muunnossarja Muuntaminen PH karankeräyssäiliöön (kuvaus ja koko tarjonta sivulla 139). TAURUS 1:lle TAURUS 2-4:lle Karanpoistoletku Kytkemällä erityistarkoituksellinen letkunippa, karankeräyssäiliö voidaan korvata karanpoistoletkulla*. Kiinteässä käytössä, tämä voi olla valtava etu kun säännöllistä tyhjentämistä ei ole vaadittu. Karat kerätään säiliöön joten työpiste pysyy puhtaana ja siistinä, ilman keskeytystä työhön. TAURUS -työkalujen käyttö 1.5 m pitkän poistoletkun kanssa vaatii imuyksikön jatkuvaa toimimista. Koko TAURUS -sarjalle

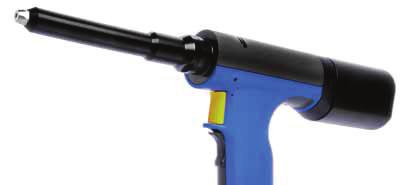

127 Varusteet TAURUS -sarja 1-4 Jatkokappaleet Mahdollistaa helpon pääsyn niittauspaikkoihin, jotka ovat vaikea saavuttaa. Jatkokappaleita käytetään niittauspaikkoihin, jotka ovat syvällä tai ovat vaikeita saavuttaa. Tarjoae yksiosaisia jatkokappaleita 35, 85, 135 ja 185 pituisina TAURUS 1-4:lle. Jatkokappaleet koostuvat kolmesta osasta. Yksiosainen Moniosainen Yksiosainen Teräskärkikauluksen kokonaispituus TAURUS 1:lle 35 :llä, 85 :llä ja 135:llä on vastaavasti 106, 156 ja 206 TAURUS 2:lle 35 :llä, 85 :llä, 135 :llä ja 185 :llä on vastaavasti 106, 156, 206 ja 256 TAURUS 3:lle ja 4:lle 35:llä, 85 :llä ja 135 :llä on vastaavasti 106, 156 ja 206 Työkalu TAURUS 1* TAURUS 2* TAURUS 3 ja Työkalu TAURUS 1 jousikuormitetulla liipaisinjärjestelmällä * Voimassa lokakuun 2015 jälkeen valmistetuille työkaluille Vanheat mallit katso sivu 285 TAURUS 2 jousikuormitetulla liipaisinjärjestelmällä TAURUS 3 and 4 jousikuormitetulla liipaisinjärjestelmällä Moniosainen Teräskärkikauluksen kokonaispituus sisältäen jatkokappaleen. TAURUS 1-4:ssä teräskärkikaulusta voidaan pidentää vaihtelevasti 100 osissa. Työkalu 100 TAURUS TAURUS TAURUS 3 ja Pienten vetoleukojen asennussarja TAURUS 1-2:lle Pienten vetoleukojen asennussarja on erityisen sopiva käytettäväksi paikoissa joissa niittien paikat on erityisen vaikea saavuttaa. TAURUS 1 pienten vetoleukojen asennussarjalla käsittelee alumiini/teräs vetoniittejä Ø 4 asti ja teräs/teräs-vetoniittejä Ø 3.2 asti. Pienten vetoleukojen asennussarja TAURUS 2:lle käsittelee alumiini/teräs-vetoniittejä Ø 5 asti ja teräs/ teräs-vetoniittejä Ø 4 asti. Vetoleuka-asennelma on 100 pitkä ja teräskärkikauluksen halkaisija on 18. TAURUS 1:lle: TAURUS 2:lle:

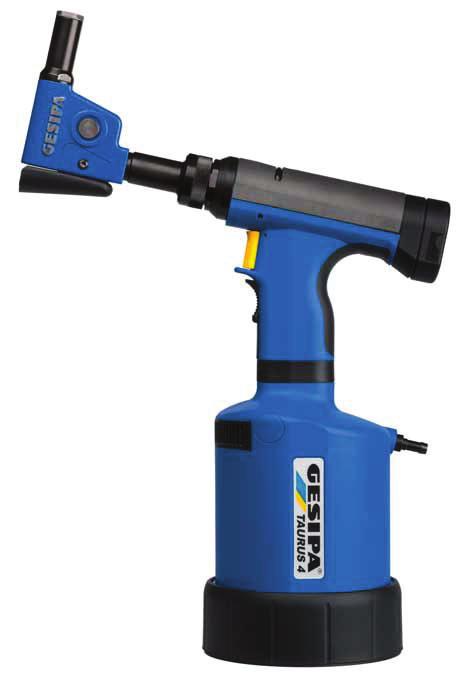

128 Varusteet TAURUS sarja 1-4 Kulmakappale 90 ja Kulmakappale 90 kompakti Kulmakappale 90 ja kulmakappale 90 kompakti ovat suunniteltu ahtaisiin paikkoihin. Sen tukeva muotoilu mahdollistaa soveltuvuuden suuriin asennusvoimiin kun asennetaan vetoniittejä jopa vaikeasti saavutettaviin työskentelypaikkoihin. Kulmakappale 90 TAURUS 1-4:lle mahdollistaa kaikentyyppisten tavallisten vetoniittien halkaisijaltaan 6.4 asti asentamisen, riippuen työkalun tyypistä. Minimi kärjen liikkumavara on 15, kärjen pituus on 110. Kulmakappale 90 kompakti TAURUS 1:lle ja 2:lle mahdollistaa kaikenlaisten vetoniittien kaikilla materiaaleilla asentamisen halkaisijaltaan 5 asti ja alumiini-/teräsvetoniittien halkaisijaltaan 6 asti, riippuen työkalun tyypistä. Minimi kärjen liikkumavara on 12, kärjen pituus on 90. Moleat kulmakappaleet voidaan vapaasti asentaa mihin tahansa asentoontaurus vetoakselin ympärillä (360 vapaasti pyörivä). Pneumatic blind rivet setting tools Kulmakappale 90 TAURUS 1-4:lle 3 Tekniset tiedot Paino: 1.1 kg Vetopituus: 23 Vetovoima: 20 kn asti Varusteet Suukappale 17/45 WK Vetoleuat niitti-ø 4 asti (Suukappale 17/24) Kulmakappale 90 kompakti TAURUS 1-2:lle Tekniset tiedot Paino: 0.7 kg Vetopituus: 20 Vetovoima: 10 kn asti Varusteet Suukappale:16/ Mitat :inä Vetoleuat (3-osaiset) Kulmakappale 90 TAURUS 1-4:lle Niitti Ø 4 asti (Suukappale 17/24) Ø 6,4 asti kaikki materiaalit, Ø 8,0 Alu Kulmakappale 90 TAURUS 1-2:lle

129 TAURUS -versiot Laaja valikoima vaihtoehtoja tarkoittaa suurempaa joustavuutta. Kaikki TAURUS -tyypit ovat räätälöityjä ja suunniteltu sopimaan käyttökohteeseen. Ole hyvä ja ota yhteyttä Teknisen Myynnin osaston ryhmääe kun tarvitset yksilöllisiä ohjeita tai sinulla on lisäkysymyksiä tai tarvitset hintatietoa. MADE IN GERMANY 128

130 TAURUS -versiot Turvallisia, yksilöllisiä, monipuolisia! TAURUS 2/K TAURUS 2/K on suunniteltu muoviniittien asennusta varten. Toiminnallisuudessaan TAURUS 2/K on samanlainen kuin tavallinen työkalu, kuitenkin sillä on 24 vetopituus 18 :n sijaan. Muoviniitit tarvitsevat alhaisen asennusvoiman, kuitenkin, mutta ne vaativat suuret vetopituudet muovimateriaalin lujuuden vuoksi. Pneumatic blind rivet setting tools TAURUS 2/K mahdollistaa muoviniittien turvallisen asennuksen vain yhdellä asennusvedolla! TAURUS 2/K toimitetaan kolmella suukappaleella muoviniiteille 17/30 K, 17/35 K ja 17/40 K Työskentelyalue Muoviniitit 4:stä 6 :ään Ø. Suukappaleet 17/30K; 17/35K; 17/40K Tekniset tiedot Voima: Vetovoima: N TAURUS 2/24 TAURUS 2/AS TAURUS 2/AS on erikoisversio TAURUS 2:sta VAS-liukukytkimellä, joka ei käynnisty ollessaan yläasennossaan, saavuttaen sen, että imu on automaattisesti kytketty pois päältä, kun työkalu ei ole käytössä. Tätä kautta, tahaton tyhjiön imeyttäminen tarpeettomalla ilman kulutuksella voidaan tehokkaasti välttää Niin kauan kuin on kyse teknologiasta ja toiminnallisuudesta TAURUS 2/24 on samanlainen kuin tavallinen työkalu, mutta sillä on kuitenkin 24 vetopituus 18 sijasta. Tämä työkalu tarjoaa edun, jolla voi asentaa turvallisesti vetopituuden kriittisiä niittityyppejä, jotka vaativat laajan vetopituuden vain yhdellä asennusvedolla ilman uusintayritystä. Tämä soveltuu esimerkiksi meidän BULB-TITE - tai samanlaisiin niitteihin Työskentelyalue Vetoniitit Ø4 asti kaikki materiaalit, Ø5 teräs; Ø 6 alu. Muut TAURUS -koot pyynnöstä. Tekniset tiedot Voima: Vetovoima: N 129

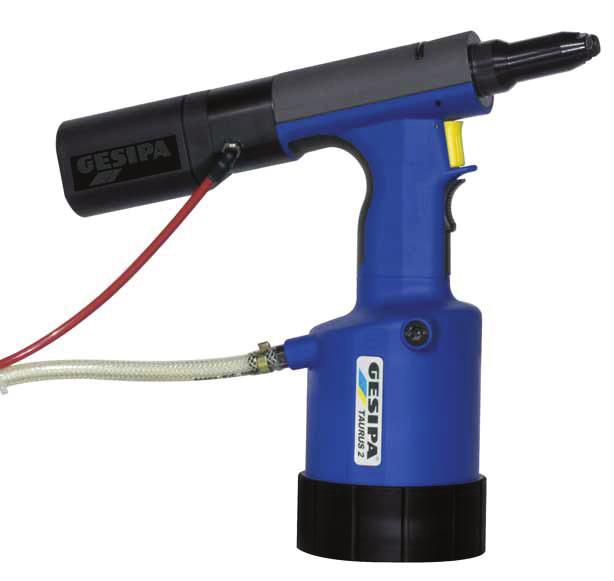

131 TAURUS -versiot TA U R U S 1-4 laskurilla TAURUS -sarja 1-4 laskurilaitteella tunnistaa ja laskee niittien karat Työkalut on varustettu tunnistimella joka tunnistaa ja laskee niittien karat asennusprosessin päättymisen jälkeen. Tunnistin on asennettu työkaluun kärkeen karasäiliön eteen. Täysin itsenäiselle työasemalle, vahvistin GRivAmpia tai laskuri- ja näyttöyksikkö GRivCountia voidaan käyttää tietojen prosessointiin ja analysointiin. TAURUS 1-4 (laskuriyksiköllä) GRiv-Count GRiv-Amp Jälkiasennettavaksi olemassa oleviin työkaluihin on saatavilla muutoskitti, joka sopii kaikkiin TAURUS -tyyppeihin (lukuun ottamatta TAURUS PH 2000 karankeräyssäiliöllä): Muutoskitti TAURUS 1-4 sensorilla GRiv-Count GRiv-Amp ! Virtalähde (24 V) toimitetaan mukana. 130

132 TAURUS versiot TA U R U S 1-4 eco-laskurilla TAURUS 1-4 laskurilla kustannustehokas vaihtoehto niittiasennuksien määrän seurantaan Pneumatic blind rivet setting tools Vastakohtana TAURUS :lle laskurilla, eco-laskuri laskee asennusvetojen määrän, ei niittien karoja. Tunnistin on asennettu ilma-sylinteriin. Laskuria ei ole saatavilla erikseen. Se toimitetaan asennettuna uuteen työkaluun tai se voidaan jälkiasentaa Walldorfin tehtaalla. 3 Jälkiasennussarja eco-laskuriyksikölle Työkalu TAURUS TAURUS TAURUS TAURUS

133 TAURUS versiot TAUREX 1-6 Koko TAURUS -sarja etäisellä painesäiliöllä - vielä eneän joustavuutta, monipuolisuutta ja ergonomiaa Työskentelyalue Kaikki vetoniitit ja lukkopultit, joiden karan katkeamisvoima korkeintaan 50 kn Sama suorituskyky ja tekniset tiedot kuin vastaavilla yksilöillä TAURUS -sarjassa 1-4, 5-6 eri vetopituuksilla 3 metrin letku painesäiliön ja asennuspistoolin välissä Yleisiät tekniset tiedot Käyttöilmanpaine: 5-7 bar Ilmaletkunliitin: 6 (1/4 ) Melupäästö: max. 79 db Tärinä: < 2.9 m/s² Edut Kädessä pidettävän työkalun alhainen paino Letkuliitäntä pikaliitäntäominaisuudella (pyynnöstä) painesäiliön puolella: Ei öljyvuotoa, ei ilmavuotoa Ihanteellisesti sopiva vetoniittien ja lukkopulttien asentamiseen huonosti saavutettaviin paikkoihin Täydellisesti suunniteltu kiinteisiin asennuksiin tuotantolinjoilla tai puoli-automaattisilla työasemilla Voidaan varustaa melkein kaikilla TAURUS -sarjan lisäosilla ja vaihtoehdoilla: kärjen jatkokappaleilla, karasäiliöillä, vetoniittilaskuriyksiköillä, käsittelyhallinnalla, paineliipaisimella ja kauko-ohjaimella Työkalu TAUREX TAUREX TAUREX TAUREX TAUREX TAUREX

134 Varusteet TAURUS -sarja / TAUREX-työkalut Rinnakkainen kärki TAURUS 1-4:lle Rinnakkainen kärki TAURUS -sarjoihin 1-4 oli erikoisesti kehitetty käytettäväksi paikoissa, jotka ovat vaikeita saavuttaa. Kompakti ja tukeva muotoilu tekee mahdolliseksi asentaa vetoniittejä suurealla vetovoimalla työskentelypaikoissa jotka ovat vaikea saavuttaa. Riippuen työkalun tyypistä, rinnakkainen kärki TAURUS -sarjalle 1-4 voi asentaa vetoniittejä Ø 6.4 asti kaikkia materiaaleja vetovoimalla 20 kn asti. Pienin kärkien väli on 13.. Pneumatic blind rivet setting tools Mitat :inä Tekniset tiedot Paino: 1.0 kg Vetopituus: 25 asti Vetovoima: 20 kn asti Varusteet Suukappale 16/36 Edut Minimaalinen kärkiväli (13 ) Suuri vetovoima rajoitetussa tilassa Kompakti ja tukeva muotoilu Helppo vetoleukojen huolto Alhainen tärinä jopa suurilla katkaisuvoimilla Karan poistaminen karankeräyssäiliöön kallistamalla taakse tai edestä suukappaleen kautta Kärkimoduuli TAURUS 5-6:lle ja TAUREX 5-6:lle Mukautuminen etusijalla TAURUS 5 ja 6-niittaustyökalut soveltuvat eri tyyppisille niiteille ja lukkopulteille erilaisilla vetokärkimoduuleilla Kärkimoduuli 7.8 Titgemeyer TIBULB* Kärkimoduuli 9.8 Huck Magna-Lok * Muut kärkimoduulit pyynnöstä. * osittain TITGEMEYER GmbH & Co. KG tai Alcoa Fastening Systemsin rekisteröityjä tavaramerkkejä 133

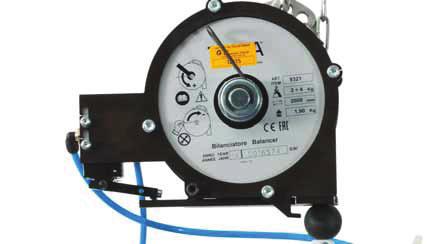

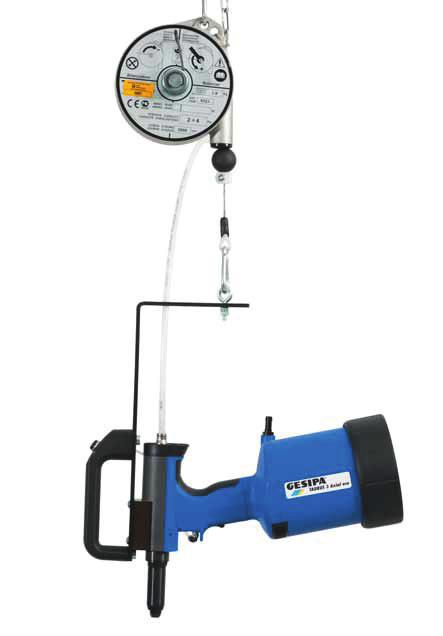

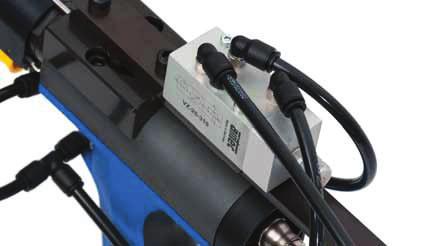

135 TAURUS -versiot Kevennin kaikille TAURUS 1-4-Axial- ja TAUREX 1-4-Axial-työkaluille TAURUS Axial-työkalujen ripustamista varten on saatavilla kaksi kevenninmallia. Jos karanpoistoletku voidaan pitää erittäin lyhyenä, ulkoista karanpoistoapua ei tarvita, joka tarkoittaa että kevennin ilman venttiiliä on riittävä. Kuitenkin, jos letkun pituuden vuoksi ulkoinen karanpoistoapu tulee tarpeelliseksi se voidaan kytkeä päälle ja pois venttiilikeventimellä paineilman säästämistä varten. Kevennin ilman venttiiliä Kevennintä katkaisevalla venttiilillä käytetään kun vetoniitti on syötetty laitteeseen. Tässä tapauksessa venttiili keskeyttää paineilman tarvittaessa saadakseen aikaan alipainetta kun se on korkeiassa asennossaan. Kevennin katkaisevalla venttiilillä Toisaalta aikaviiveventtiiliä käytetään kun vetoniitti laitetaan osan sisään. Niittausprosessin aikana, venttiili aktivoi paineilman tekemään tyhjiön ja sauttaa sen asennusajan jälkeen. Aikaviiveventtiili

136 TAURUS -versiot TAURUS 1-4 Axial eco TAURUS -sarja 1-4 axiaalisena versiona kustannustehokas alustava versio erikoiskäyttökohteisiin Pneumatic blind rivet setting tools Käyttökohteet TAURUS Axial econ erikoispistoolit tarjoavat mahdollisuuden asentaa tuotantojärjestelmiin ja samanaikaisesti mahdollistavat joustavan ja kädessäpidettävän ergonomisen työskentelyn rajoitetun saavutettavuuden käyttökohteissa, jotka vaativat pystysuoraa, alaspäin suuntautuvaa niittaustoimintaa. Varmistaakseen että niitattavien komponenttien väleihin ei jää rakoa ja asennuspää koskettaa tehokkaasti käyttökohdetta, TAURUS Axial eco voidaan toimittaa jousikuormitetulla liipaisinjärjestelmällä. Paineilmaa tarvitaan lisäksi luotettavaan karan poistoon. Riippuen käyttökohteesta, tämä on saavutettu keventimellä, jossa on venttiili tai aikaviiveventtiilillä (katso sivu 134). Työskentelyalue Vetoniitit 6.4 Ø asti kaikki materiaalit ja 8 Ø asti alumiini (maksimi karan halkaisija 4.5 ) Sama suorituskyky ja tekniset tiedot kuin vastaavilla yksilöillä TAURUS -sarjassa Tekniset tiedot Käyttöilmanpaine: 5-7 bar Letkuliitin : 6 (1/4 ) Melupäästö: max. 79 db Tärinät: < 2.9 m/s² Paino: TAURUS 1 Axial eco 2.0 kg TAURUS 2 Axial eco 2.3 kg TAURUS 3 Axial eco 2.6 kg TAURUS 4 Axial eco 3.0 kg Edut Kustannustehokas perusversio Täydellisesti suunniteltu kiinteisiin asennuksiin tuotantolinjoille tai puoli-automaattisille työasemille Erittäin käytännöllinen vetoniittien käsittelyyn paikoissa, jotka vaativat pystysuoran niitinasennusprosessin Työkalu voidaan varustaa melkein kaikilla TAURUS -sarjan vaihtoehdoilla: esim. jatkokappaleilla, vetoniittilaskurilla, asennusprosessin seurannalla, jousikuormitetulla liipaisinjärjestelmällä ja kauko-ohjaimella Voidaan ripustaa keventimeen Integroitu karan poisto Työkalu TAURUS 1 Axial eco TAURUS 2 Axial eco TAURUS 3 Axial eco TAURUS 4 Axial eco TAURUS 1 Axial eco jousikuormitetulla liipaisinjärjestelmällä TAURUS 2 Axial eco jousikuormitetulla liipaisinjärjestelmällä TAURUS 3 Axial eco jousikuormitetulla liipaisinjärjestelmällä TAURUS 4 Axial eco jousikuormitetulla liipaisinjärjestelmällä

137 TAURUS versiot TAURUS 1-4 Axial TAURUS -sarja 1-4 axial-versiona erikoiskäyttökohteisiin Käyttökohteet TAURUS Axialin erikoispistoolit tarjoavat mahdollisuuden asentaa tuotantojärjestelmiin ja samanaikaisesti mahdollistavat joustavan ja kädessäpidettävän työskentelyn käyttökohteissa, johin on rajallinen saavutettavuus, jotka vaativat pystysuuntaista, alaspäin suuntautunutta niittaustoimintaa. Varmistaakseen että niitattavien komponenttien väleihin ei jää rakoa ja asennuspää koskettaa tehokkaasti käyttökohdetta, TAURUS Axial voidaan toimittaa jousikuormitetulla liipaisinjärjestelmällä. Paineilmaa tarvitaan lisäksi luotettavaan karan poistoon. Riippuen käyttökohteesta, tämä on saavutettu keventimellä, jossa on venttiili tai aikaviiveventtiilillä (katso sivu 134). Työskentelyalue Käsittelee vetoniittejä 6.4 Ø asti kaikki materiaalit ja 8 Ø asti alumiini (maksimi karan halkaisija 4.5 ) Sama suorituskyky ja tekniset tiedot kuin vastaavilla yksilöillä TAURUS sarjassa 1-4 Tekniset tiedot Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 (1/4 ) Melupäästö: max. 79 db Tärinät: < 2.9 m/s² Paino: TAUREX 1 Axial compact 3.1 kg TAUREX 2 Axial compact 3.4 kg TAUREX 3 Axial compact 3.7 kg TAUREX 4 Axial compact 4.1 kg Edut Paineenmuunnin liitetty tilaasäästävään tapaan suoraan laitteeseen, t.s. myös käyttökohteisiin ahtaissa paikoissa Tekninen suunnittelu lähellä TAUREX Axialia Suunniteltu täydellisesti myös kiinteisiin asennuksiin tuotantolinjoilla tai puoliautomaattisilla työasemilla Erittäin käytännöllinen vetoniittien käsittelyyn paikoissa, jotka vaativat pystysuoran niitin asennusprosessin Työkalu voidaan varustaa melkein kaikilla TAURUS -sarjan vaihtoehdoilla: esim. jatkokappaleilla, vetoniittilaskurilla, jousikuormitetulla liipaisinjärjestelmällä ja kauko-ohjaimella Kädensija niittiakselissa mahdollistaa ergonomisen työskentelyn varsinkin pystysuorissa käyttökohteissa. Voidaan ripustaa keventimeen Työkalu TAURUS 1 Axial TAURUS 2 Axial TAURUS 3 Axial TAURUS 4 Axial TAURUS 1 Axial jousikuormitetulla liipaisinjärjestelmällä TAURUS 2 Axial jousikuormitetulla liipaisinjärjestelmällä TAURUS 3 Axial jousikuormitetulla liipaisinjärjestelmällä TAURUS 4 Axial jousikuormitetulla liipaisinjärjestelmällä

138 TAURUS -versiot TAUREX Axial 1-4 compact TAURUS -sarja 1-4 aksiaalisella suoraan laitteeseen liitetyllä painesäiliöllä käytettäväksi ahtaissa paikoissa Käyttökohteet TAUREX Axial compact on erityisen hyödyllinen umpinaisissa tiloissa lähelle asennetun painesäiliön ja työkalun samansuuntaisen akselin ansiosta. TAUREX Axialin compactin erikoispistoolit tarjoavat vaihtoehdon asentamiseen tuotantojärjestelmiin ja kädessäpidettävän ergonomisen työskentelyn käyttökohteissa, joihin on rajallinen saavutettavuus, jotka vaativat pystysuoran, alaspäin suuntautuvan niittaustoimenpiteen. Varmistaakseen että niitattavien komponenttien väleihin ei jää rakoa ja asennuspää koskettaa tehokkaasti käyttökohdetta, TAUREX Axial compact voidaan toimittaa jousikuormitetulla liipaisinjärjestelmällä (katso sivu 134). Työskentelyalue Asentaa vetoniittejä 6.4 Ø asti kaikki materiaalit ja 8 Ø asti alumiini (maksimi karan halkaisija 4.5 ) Sama suorituskyky ja tekniset tiedot kuin vastaavilla yksilöillä TAURUS -sarjassa 1-4 Tekniset tiedot Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 (1/4 ) Melupäästö: max. 79 db Tärinät: < 2.9 m/s² Painot: TAUREX 1 Axial compact 3.1 kg TAUREX 2 Axial compact 3.4 kg TAUREX 3 Axial compact 3.7 kg TAUREX 4 Axial compact 4.1 kg Edut Painesäiliö on liitetty tilaasäästävään tapaan suoraan laitteeseen, t.s. myös käyttökohteisiin ahtaissa paikoissa Tekninen muotoilu lähellä TAUREX Axialia Suunniteltu täydellisesti myös kiinteisiin asennuksiin tuotantolinjoilla tai puoliautomaattisilla työasemilla Erittäin käytännöllinen vetoniittien asentamiseen paikoissa, jotka vaativat pystysuoran asennusmenetelmän Työkalu voidaan varustaa melkein kaikilla TAURUS -sarjan vaihtoehdoilla: esim. jatkokappaleilla, vetoniittilaskurilla, jousikuormitetulla liipaisinjärjestelmällä ja kauko-ohjaimella Kädensija niittiakselissa mahdollistaa ergonomisen työskentelyn varsinkin pystysuorissa käyttökohteissa. Voidaan ripustaa keventimeen Työkalu TAUREX 1 Axial compact TAUREX 2 Axial compact TAUREX 3 Axial compact TAUREX 4 Axial compact TAUREX 1 Axial compact jousikuormitetulla liipaisinjärjestelmällä TAUREX 2 Axial compact jousikuormitetulla liipaisinjärjestelmällä TAUREX 3 Axial compact jousikuormitetulla liipaisinjärjestelmällä TAUREX 4 Axial compact jousikuormitetulla liipaisinjärjestelmällä Pneumatic blind rivet setting tools 3 137

139 TAURUS -versiot TAUREX Axial 1-4 TAURUS -sarja 1-4 etäasennetulla painesäiliöllä aksiaalisena versiona lisää joustavuutta, monipuolisuutta ja ergonomiaa Käyttökohteet TAUREX Axial on erityisesti edukseen rajoitetuissa paikoissa erillisen työskentelysuuntaan asennetun painesäiliön ansiosta. TAUREX Axialin erikoispistoolit tarjoavat mahdollisuuden asentaa tuotantojärjestelmiin samanaikaisesti mahdollistaen joustavan ja kädessäpidettävän ergonomisen työskentelyn käyttökohteissa, jotka vaativat pystysuuntaisen, alaspäin suuntautuvan niittaustoiminnan. Varmistaakseen että niitattavien komponenttien väleihin ei jää rakoa ja asennuspää koskettaa tehokkaasti käyttökohdetta, TAUREX Axial voidaan toimittaa jousikuormitetulla liipaisinjärjestelmällä. On tarpeellista käyttää ulkoista imujärjestelmää TAUREX Axialin kanssa! Paineilmaa tarvitaan lisäksi luotettavaan karan poistoon. Riippuen käyttökohteesta, tämä on saavutettu keventimellä, jossa on venttiili tai aikaviiveventtiilillä (katso sivu 134). Työskentelyalue Asentaa vetoniittejä 6.4 Ø asti kaikki materiaalit ja 8 Ø asti alumiini (maksimi karan halkaisija 4.5 ) Sama suorituskyky ja tekniset tiedot kuin kuin vastaavilla TAURUS -sarjassa metrin letku painesäiliön ja asennuspistoolin välissä Tekniset tiedot Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 (1/4 ) Melupäästö: max. 79 db Tärinät: < 2.9 m/s² Paino: TAUREX 1 Axial 2.4 kg TAUREX 2 Axial 2.7 kg TAUREX 3 Axial 3.0 kg TAUREX 4 Axial 3.1 kg 138 Edut Suunniteltu kiinteisiin asennuksiin tuotantolinjoilla tai puoliautomaattisilla työasemilla Erittäin käytännöllinen vetoniittien käsittelyyn paikoissa, jotka vaativat pystysuoran niitin asennusprosessin Kädessä pidettävän työkalun alhainen paino Letkuliitäntä pikaliitäntäominaisuudella (pyynnöstä) painesäiliön puolella: Ei öljyvuotoa, ei ilmavuotoa Työkalu voidaan varustaa melkein kaikilla TAURUS -sarjan vaihtoehdoilla: esim. jatkokappaleilla, vetoniittilaskurilla, jousikuormitetulla liipaisinjärjestelmällä ja kauko-ohjaimella Kädensija niittiakselissa mahdollistaa ergonomisen työskentelyn varsinkin pystysuorissa käyttökohteissa Voidaan ripustaa keventimeen Työkalu TAUREX 1 Axial TAUREX 2 Axial TAUREX 3 Axial TAUREX 4 Axial TAUREX 1 Axial jousikuormitetulla liipaisinjärjestelmällä TAUREX 2 Axial jousikuormitetulla liipaisinjärjestelmällä TAUREX 3 Axial jousikuormitetulla liipaisinjärjestelmällä TAUREX 4 Axial jousikuormitetulla liipaisinjärjestelmällä

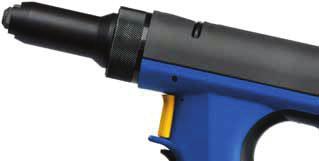

140 TAURUS -versiot TA U R U S 1-4 jousikuormitetulla liipaisinjärjestelmällä TAURUS 1 jousikuormitetulla liipaisinjärjestelmällä TAURUS 2 jousikuormitetulla liipaisinjärjestelmällä Pneumatic blind rivet setting tools TAURUS 3 jousikuormitetulla liipaisinjärjestelmällä Jousikuormitettu liipaisinjärjestelmä varmistaa että niitattavat materiaalit ovat luotettavasti paikoillaan toistensa päällä ilman välejä ennen niittausprosessia. Sen lisäksi, tämä varmistaa, että niitti saavuttaa lopullisen asennon reiässä ennen asennusprosessia ja että asennuspää on oikeassa asennossa. Painamisvoimaa voidaan säätää riippuen käyttökohteesta. Jousikuormitettua liipaisinjärjestelmää ei voi jälkiasentaa vaan se toimitetaan täysin liitettynä TAURUS 4 jousikuormitetulla liipaisinjärjestelmällä Uusia ominaisuuksia: Säätöalue 15:sta 75 N:een / Taattu helppo asennuskontaksi / voima jousia käyttämällä 3 TA U R U S 1-4 PH karankeräyssäiliöllä Kiinteästi asennettu, suuri PH 2000 karasäiliö on erittäin tukeva ja erityisen sopiva pitkille karoille 50:stä 70 :ään. Säiliö sopii kaikkiin TAURUS 1-4 -malleihin. TAURUS 1 PH karankeräyssäiliöllä TAURUS 2 PH karankeräyssäiliöllä TAURUS 3 PH karankeräyssäiliöllä TAURUS 4 PH karankeräyssäiliöllä Vastaavat muutossarjat löydät sivulta

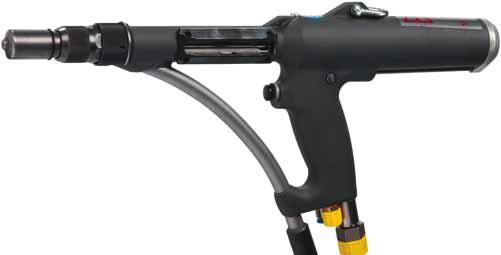

141 TAURUS -versiot TAURUS -työkalut kiinteään asennukseen tuotantojärjestelmissä TAURUS -työkalut voidaan tarvittaessa integroida kiinteiksi yksiköiksi automaattisiin tuotantojärjestelmiin ja käyttää kauko-ohjauksella. Vaihtoehtoisesti, niitin tunnistamiseen suukappaleessa voidaan käyttää matalapaineista liitäntää. Tarvittaessa, niitin karat voidaan poistaa poistoletkun kautta ja myös seurata tunnistimella. Kiinteissä tuotantojärjestelmissä, useampia työkaluja voidaan käyttää automaattisesti ja rinnakkain parhaan tehokkuustason saavuttamiseksi. Työkaluasennus TAURUS 1-4:lle Integroimiseen automattisiin järjestelmiin tai yhdistämiseksi käsittelymoduuleihin * *Laite ei ole saatavilla erikseen. Työkalu toimitetaan valmiiksi asennettuna uuteen laitteeseen tai siihen voidaan jälkiasentaa olemassa oleva laite GESIPA n Walldorfin tehtaalla.! Voidaan asentaa vain GESIPA n toimesta 140

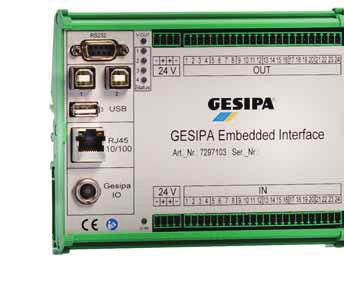

142 TAURUS versiot TA U R U S 1-4 C TAURUS 1-4 C - integroidulla asennusprosessin seurannalla Pneumatic blind rivet setting tools Asennusprosessin seuranta on toteutettu vetovoiman suoralla online-analyysilla ja vedon reitti on tallennettu niitin asennuksen aikana. Kaikki tähän toimintaan tarvittavat järjestelmän komponentit ovat integroituna työkaluihin. Asennusprosessin analysointi kestää väheän kuin 1 μs. Tulokset ovat suoraan nähtävillä vihreällä tai punaisella LEDillä, joka on asennettu työkalun pohjaan ja valinnaisesti akustisella signaalilla. Tämän yksittäisen analyysin lisäksi järjestelmä tuottaa kollektiivista analyysia koko työkappaleesta. Työkalu tallentaa eneän kuin asennusprosessin tiedot, jotka ovat noudettavissa milloin tahansa. Järjestelmä tunnistaa virheelliset mallit ja painaa ne mieleen vika-analyysia ja vianetsintää varten. Työkaluja voidaan käyttää yksin tai integroituna osana asiakkaan tuotantojärjestelmää GESIPA -käyttöliittymän kautta. TAURUS C 1-4 (asennusprosessin seurannalla) 3 Tietenkin, uusi käyttöliittymä on yhteensopiva sitä edeltäviin malleihin. GESIPA -Käyttöliittymä Uusi GESIPA n kehittämä käyttöliittymä perustuu sulautettuun PC-järjestelmään ja tarjoaa 24 digitaalista sisään ja ulos ohjausjärjestelmäporttia, Ethernet-liitäntä RJ45-liittimen kautta kuten myös status-ledit. Kaikkia yleisimpiä väyläjärjestelmiä tukevat ja ulkoisille tallennusmedioille kuten myös USB-portille nopeaa tiedonsiirtoa varten olevat protokollanmuuntajan liitäntäportit täydentävät uuden käyttöliittymän täydelliset ominaisuudet. Lisäksi, GESIPA -käyttöliittymässä on tapahtumatietokanta yleisiän tapahtumatiedon tallentamista varten (päivämäärä, aika, niitin sijainti, prosessin kaari, analyysi, jne). GESIPA -Käyttöliittymä i 141

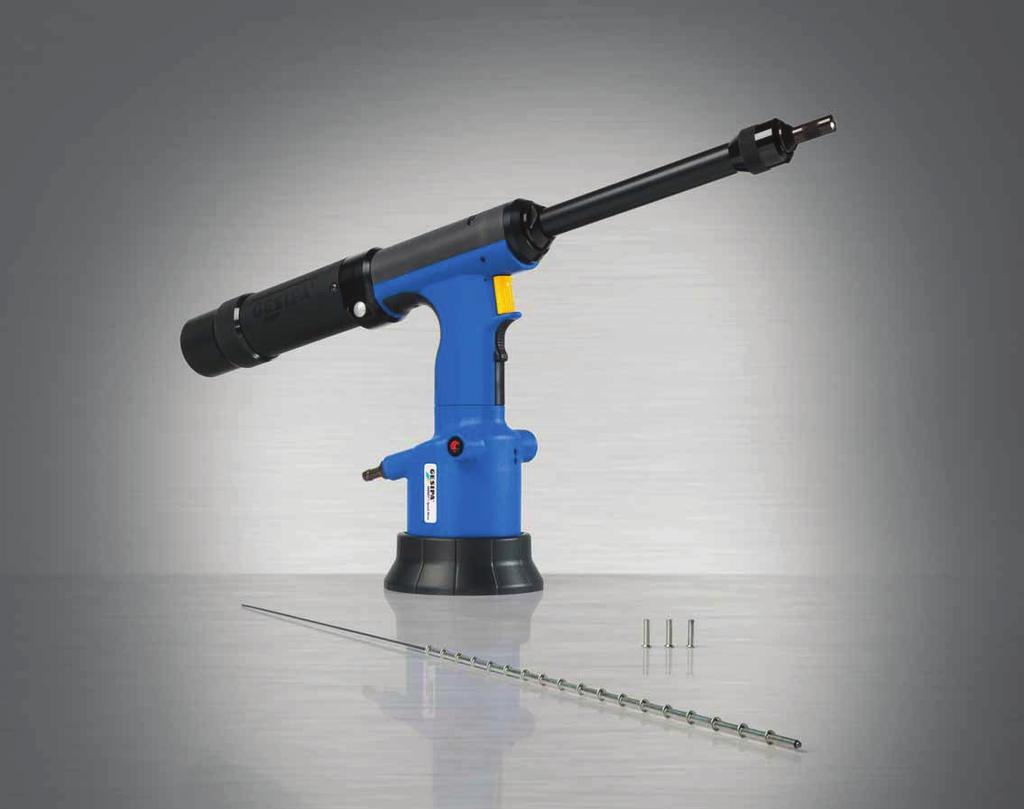

143 Uusi teknologia GESIPA lta MADE IN GERMANY Pneumaattis-hydrauliset nopeusniittaustyökalut lyhyillä sykliajoilla ja kokeillun ja testatun TAU- RUS -sarjan voittamattomilla eduilla asettavat uudet standardit markkinoille. Nopeusniittaustekniikka, englanniksi tunnettu myös nimellä Speed Rivet Technology, on asennustekniikka, joka vaatii käsiksipääsyn vain yhdeltä puolelta ja mahdollistaa korkean tahdin valmiiksi kehikoitujen niittien ja automaattisen syöttöprosessin ansiosta. Tätä tekniikkaa käytetään seuraavilla teollisuuden aloilla, esimerkiksi: elektroniikka, koteloiden rakentaminen, kodinkoneet, valaistus, kevyet rakennelmat, DIN-liittimet, ruiskuvalualumiinikotelot ja ilmailu. Nopeusniittaustekniikka viimeistelee GESIPA Blindniettechnik GmbH:n tuoteportfolion. Uusi nopeusniittaustyökalu GESIPA :lta on vuosikyenten asiantuntemuksen tuote ja sillä on tunnetun, kokeillun ja testatun TAU- RUS -sarjan lyömättömät edut. Insinööriee päätavoite TAURUS 1 Speed Rivetin kehittämisessä oli tehdä siitä turvallinen, nopea ja luotettava. Erittäin kevyt ja ergonomisesti muotoiltu laite asettaa uudet standardit markkinoille. 142

144 TAURUS 1 Speed Rivet Hydro-pneumaattinen makasiinityökalu nopealla asennusprosessilla ja nopealla tahdilla! Pneumatic blind rivet setting tools Työskentelyalue Niittaustyökalu on suunniteltu asentamaan tavallisia nopeusniittejä Ø kaikkia materiaaleja, sekä 4 Ø asti ruostumaton teräs Tekniset tiedot Vetovoima: 2,700 N Vetopituus: 26 Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Paino: 1.8 kg Varusteet Ripustin keventimelle Kuminen pohja Edut Nopea asennusprosessi, nopea tahti Turvallinen työskentely hävitettävän karan ja valinnaisen automaattisen sautuksen kautta Ergonominen käsiteltävyys ja rasittamaton työskentely Kevyt ja kompakti muotoilu Modulaarinen rakenne perustuen TAURUS -muotoiluun Pehmeä kädensija Työkaluvapaa muuntaminen (leveämpi suukappale ja jousi) i VIDEO Mitat :inä 143

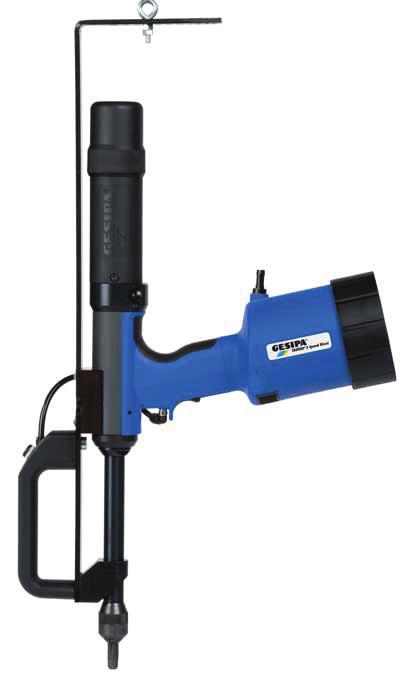

145 TAURUS 2 Speed Rivet Hydro-pneumaattinen makasiinityökalu nopealla asennusprosessilla ja nopealla tahdilla! Työskentelyalue Niittaustyökalu on suunniteltu asentamaan tavallisia nopeusniittejä Ø kaikkia materiaaleja. Tavallinen työkalu ilman suukappaletta Tekniset tiedot Vetovoima: N Vetopituus: 30 Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Paino: 2.0 kg Varusteet Ripustin keventimelle Kuminen kanta Edut Nopea asennusprosessi, nopea tahti Turvallinen työskentely hävitettävän karan ja valinnaisen automaattisen sautuksen kautta Ergonominen käsiteltävyys ja rasittamaton työskentely Kevyt ja kompakti muotoilu Modulaarinen rakenne perustuen TAURUS -muotoiluun Pehmeä kädensija Työkaluvapaa muuntaminen (leveämpi suukappale ja jousi) Mitat :inä 144

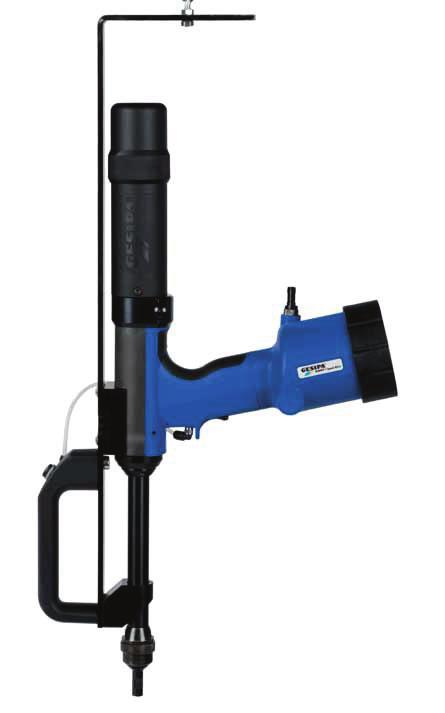

146 TAURUS 1 Speed Rivet Axial eco Aksiaalinen versio nopeusniittaustyökalusta erikoiskäyttökohteille Pneumatic blind rivet setting tools Työskentelyalue Niittaustyökalu on suunniteltu asentamaan tavallisia nopeusniittejä Ø kaikkia materiaaleja, sekä 4 Ø asti ruostumaton teräs. Tavallinen työkalu tulee ilman suukappaletta Tekniset tiedot Vetovoima: 2,700 N Vetovoima: 26 Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Paino: 3.0 kg Mitat :inä Varusteet Ripustin keventimelle Kuminen kanta Edut Suunniteltu täydellisesti myös kiinteisiin asennuksiin tuotantolinjoilla tai puoli-automaattisilla työasemilla Erittäin käytännöllinen vetoniittien asentamiseen paikoissa, jotka vaativat pystysuoran asennusmenetelmän Voidaan ripustaa keventimeen Nopea asennusprosessi, nopea tahti Turvallinen työskentely hävitettävän karan ja valinnaisen automaattisen sautuksen kautta Ergonominen käsiteltävyys ja rasittamaton työskentely Kevyt ja kompakti muotoilu Modulaarinen rakenne perustuen TAURUS -muotoiluun Pehmeä kädensija Työkaluvapaa muuntaminen (leveämpi suukappale ja jousi) 145

147 TAURUS 2 Speed Rivet Axial eco Aksiaalinen versio nopeusniittaustyökalusta erikoiskäyttökohteille Työskentelyalue Niittaustyökalu on suunniteltu asentamaan tavallisia nopeusniittejä Ø kaikkia materiaaleja. Tavallinen työkalu tulee ilman suukappaletta Tekniset tiedot Vetovoima: N Vetopituus: 30 Toimintapaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Paino: 3.3 kg Mitat :inä Varusteet Ripustin keventimelle Kuminen kanta Edut Suunniteltu täydellisesti myös kiinteisiin asennuksiin tuotantolinjoilla tai puoli-automaattisilla työasemilla Erittäin käytännöllinen vetoniittien asentamiseen paikoissa, jotka vaativat pystysuoran asennusmenetelmän Voidaan ripustaa keventimeen Nopea asennusprosessi, nopea tahti Turvallinen työskentely hävitettävän karan ja valinnaisen automaattisen sautuksen kautta Ergonominen käsiteltävyys ja rasittamaton työskentely Kevyt ja kompakti muotoilu Modulaarinen rakenne perustuen TAURUS - muotoiluun Pehmeä kädensija Työkaluvapaa muuntaminen (leveämpi suukappale ja jousi) 146

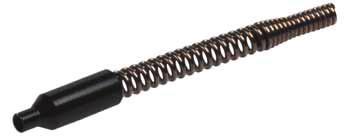

148 Varusteet Nopeusniittaustekniikka Avautuva suukappale ilman avautuvaa mekanismia Tavallinen Pidennetty Niitti Ø () Ø d () Ø D () Mitat :inä L1 () L2 () Tavalliset leviävät suukappaleet ovat sopivia kaiken tyyppisiin käyttökohteisiin helposti saavutettaviin niittauskohtiin. Pidennetyillä suukappaleilla on samat muotoillut kärjet kun tavallisilla leviävillä suukappaleilla ja ovat sopivia käyttökohteisiin vaikeasti saavutettavilla niittauskohteilla. Pneumatic blind rivet setting tools 3 Leviävä suukappale avautuvalla mekanismilla mitat :inä Leviävä suukappale aukeavalla mekanismilla tekee suukappaleen avaamisen helpoaksi jotta nopeusniitit voidaan vaihtaa helpoin ja nopeain. Tavallinen Pidennetty Niitti Ø () Ø d () Ø D () L1 () L2 () Karajousi Niitti Ø () Tavallinen karajousi on sopiva käytettäväksi tavallisten suukappaleiden aukeavalla mekanismilla tai ilman sitä. Pidennetty karajousi on sopiva käytettäväksi jatketulla suukappaleella aukeavalla mekanismilla tai ilman sitä. Tavallinen Pidennetty

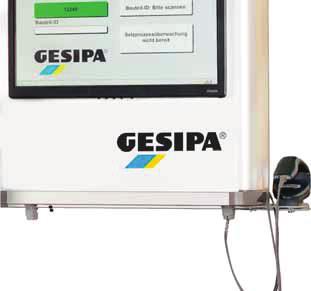

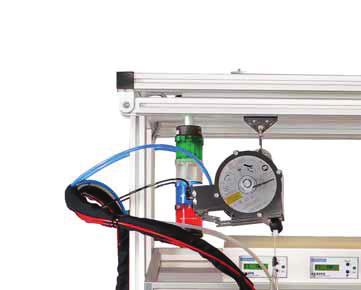

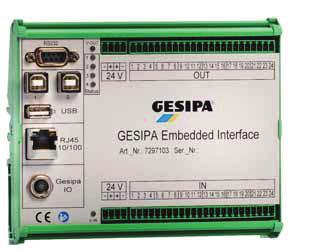

149 GESIPA -asennusyksikkö Uusi GESIPA -asennusyksikkö takaa optimaalisen, täsmällisen käsittelyn laajalle valikoimalle GESIPA -prossointilaitteita ja työtilan, joka on räätälöity täydellisesti asiakkaan vaatimuksiin. Pöytä on mukailtu yksilöllisesti asiakkaan vaatimusten mukaisesti ja suunniteltu ergonomisesti (esim. säädettävällä korkeudella). Kaikki oli se sitten pöytä, työkappaleen pistorasia, paineilman syöttö, virtalähde tai prosessoivat työkalut tulevat yhdestä lähteestä, pyynnöstä prosessin seurannalla.. Optimoitu työkappaleen pistorasia mahdollistaa pöydän muuntamisen eri tuotteille ja työkalujen käsittelyn helposti, säästäen kustannuksia. GESIPA -asennusyksikkö on valmistettu korkealaatuisista materiaaleista ja komponenteista. Tarpeetonta sanoa, sinulla on myös mahdollisuus siirtää jo yrityksessäsi käytössä olevat järjestelmän komponentit. Edut Ergonominen työskentely Yksilöllisesti säädettävä Olemassa olevat työkalut voidaan integroida Helppo ja aikaa säästävä muunnos muille portfoliosi tuotteille Asennusprosessin seuranta mahdollista Lisää tietoa yksilöllisesti mukautettavasta asennusyksiköstä pyynnöstä. i Esimerkki: Voidaan yksilöllisesti mukauttaa jokaiselle asiakkaalle 148

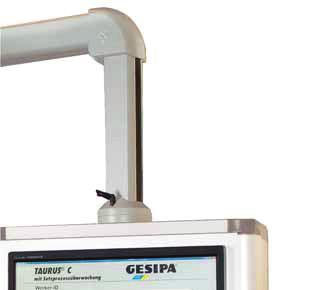

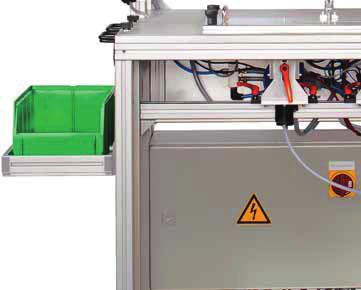

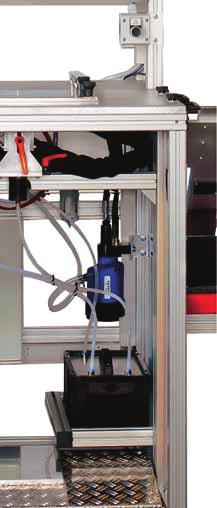

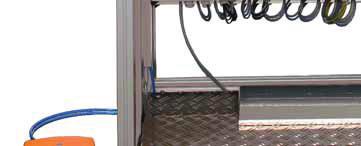

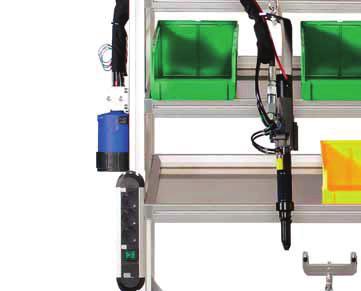

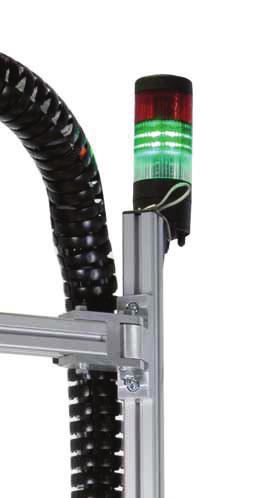

150 Yksilöllinen työasema Yksityiskohdat Prosessin tilan näyttö Pöydälle asennettu merkkivalo käyttää eri värejä osoittaakseen prosessin tilan. Pneumatic blind rivet setting tools Laskurilaite Laskurilaite rekisteröi ja laskee käytettyjen niittien karojen määrän. 3 GESIPA -asennustyökalu Asennustyökalu on integroitu asennusyksikköön. Yksilöllinen työkappaleen pidin Optimoitu työkappaleen pidin mahdollistaa pöydän muokkaamisen erilaisille tuotteille säästäen kustannuksia. Jalkapoljin Jalkapoljin mahdollistaa molempien käsien käytön yksittäisten osien liittämiseen ja komponenttien kiinnittämiseen. 149

151 PH 1 Hydro-pneumaattinen vetoniittityökalu Työskentelyalue Vetoniitit 4 Ø asti kaikki materiaalit. Ei sopiva CAP -vetoniiteille, jotka ovat valmistettu ruostumattomasta teräksestä. Tekniset tiedot Paino: 1.2 kg Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Ilman kulutus: ltr. per niitti (0,2 ltr. paineilma) Vetovoima: 5,200 N 5 barilla Vetopituus: 15 Suukappaleet/varusteet Suukappaleet: 16/18, 16/24, 16/27 ja 16/29 1 sarja vetoleukoja, 1 karankeräyssäiliö, 1 kiintoavain MSU ja MSZ, Huolto-ohjeet varaosalistalla Vetoleuat (2-osaiset) PH 1:lle Ominaisuudet Hydraulinen kärki valmistettu kulumista kestävästä alumiinista Pneumaattinen sylinteri valmistettu ruiskuvalualumiinista Mäntä, joka on valmistettu kovetetusta ja kovasta kromista ja päällystetty teräksellä - Helppo käsitellä ja kulumista kestävä Kompaktit tiivisteet ovat kulumista kestäviä pitkää huoltoväliä varten Nopea ilmanpoistoventtiili korkeaan työskentelysekvenssiin Hiljainen pneumaattinen kytkin Yksinkertainen, vähäkeskeytyksinen venttiilin muotoilu Hydraulista kärkeä voidaan säätää 360 Suotuisa painopiste ja kädensijan muotoilu vähän rasittavalle työskentelylle Mitat :inä 150

152 PH 2 Hydro-pneumaattinen vetoniittityökalu Pneumatic blind rivet setting tools Työskentelyalue Vetoniitit 3:sta 5 :ään Ø kaikki materiaalit ja vetoniitit 2.4 :stä 3.2:ään Ø pienillä vetoleuoilla (sivu 159). Ei sopiva CAP -vetoniiteille, jotka ovat valmistettu ruostumattomasta teräksestä. Tekniset tiedot Paino: 1.3 kg Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Ilman kulutus: ltr. per niitti (0.3 ltr. paineilma) Vetovoima: N 5 barilla Vetopituus: 15 Varusteet Suukappaleet: 16/24, 16/27, 16/29, 16/32 ja 16/36 1 sarja vetoleukoja, 1 karankeräyssäiliö, 1 kiintoavain MSU ja MSZ, Huolto-ohjeet varaosalistalla Ominaisuudet Hydraulinen kärki valmistettu kulumista kestävästä alumiinista Pneumaattinen sylinteri valmistettu ruiskuvalualumiinista Mäntä: Teräskovetettu kromi-päällystetty ja kulumista kestävä - helppo käsitellä ja kulumista kestävä Kompaktit tiivisteet ovat kulumista kestäviä pitkää huoltoväliä varten Nopea ilmanpoistoventtiili korkeaan työskentelysekvenssiin Hiljainen pneumaattinen kytkin Yksinkertainen venttiilin muotoilu Hydraulista kärkeä voidaan säätää 360 Suotuisa painopiste ja kädensijan muotoilu vähän rasittavalle työskentelylle 3 Vetoleuat (3-osaiset) PH 2:lle ja PH 2000:lle Mitat :inä 151

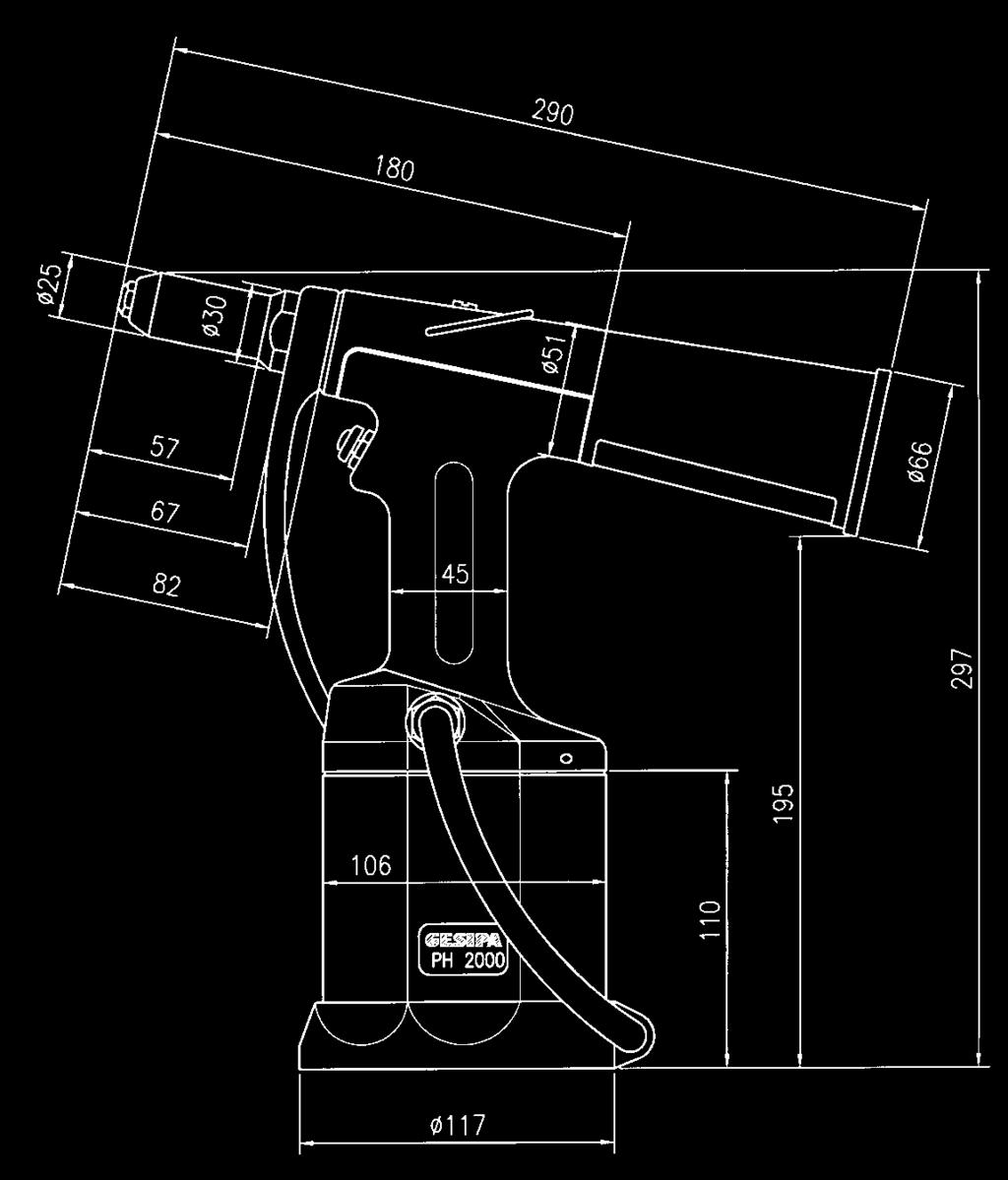

153 PH 2000 Hydro-pneumaattinen vetoniittityökalu Työskentelyalue Vetoniitit Ø 3.0:stä 6.4 :ään kaikki materiaalit ja vetoniitit Ø 2.4 :stä 3.2 :ään pienten vetoleukojen asennussarjalla. Tekniset tiedot Paino: 2.1 kg Käyttöilmanpaine: 6 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: ltr. per niitti (0.6 ltr. paineilma) Vetovoima: 10,000 N 5 barilla Vetopituus: 22 Varusteet Suukappaleet: 16/24, 16/27, 16/29, 16/32, 16/36, 16/40 ja 16/45 1 sarja vetoleukoja, 1 ilmanohjain (no. 896) 1 kiintoavain MSU 1 pyöreäpäinen ruuvimeisseli SW öljyntäyttöpurkki hydrauliöljyllä Huolto-ohjeet varaosalistalla Mitat :inä 152

154 Hydro-pneumaattinen vetoniittityökalu Ominaisuudet Patentoitu karanpoistojärjestelmä on työkaluun integroitu osa. Ei jälkiasennuksen tarvetta. Asennusprosessiin käytetty paineilma on sen jälkeen käytetty automaattisesti karan poistamiseen, tehokas ja kustannuksia säästävä ratkaisu. Korkea asennusvoima pienellä painolla Yleiskäyttöinen, helppo käsiteltävyys Suuri vetopituus (22 ) takaa asentamisen ilman uudelleen asettamista ja pidentää öljyntäyttöväliä Pneumaattinen männän palautus suuri työskentelysekvenssi Pneumatic blind rivet setting tools 3 Työkalun kärki alumiinia kulumiselta suojaavalla päällystyksellä Karan automaattinen ulostyöntö keräyssäiliöön käyttäen asennusprosessiin käytettyä paineilmaa Vetoniitti pysyy suukappaleessa riippumatta työkalun asennosta Helposti käytettävä liipaisinnappi Helppo tyhjentää kääntämällä säiliön kuorta Irroitettava käsisuoja Muotoiltu kahva Keräyssäiliö asennettu vahinkovapaaseen tapaan Aluminiinisylinteri iskunkestävällä muovisuojuksella Kiinteä pohjakumi 153

155 PH 2000-BT vain BULB-TITE :lle Hydro-pneumaattinen vetoniittityökalu Työskentelyalue BULB-TITE -niitit 7.7 Ø asti kaikki materiaalit Tekniset tiedot Paino: 1.9 kg Käyttöilmanpaine: 6 bar Letkuliitin: 6 Ø (1/4 ) Ilman kulutus: ltr. per niitti (0.6 ltr. paineilma) Vetovoima: 10,000 N 5 barilla Vetopituus: 22 Varusteet Suukappaleet: 16/26 BT, 16/32 BT, 16/42 BT ja 16/48 BT 1 syöttöputki no a (sisäänrakennettu) 1 syöttöputki no b (lisävarusteena) 1 kiintoavain MSU 1 pyöreäpäinen ruuvimeisseli SW öljyntäyttöpurkki hydrauliöljyllä 1 ilmanohjain (no. 896) Huolto-ohjeet varaosalistalla Vetoleuat (3-osaiset) PH 2000-BT:lle Yleismallinen suukappale Yleismallinen suukappale korvaa viisi suukappalekokoa. Integroitu pyörivä tähti teräskauluksessa voidaan vapauttaa helposti ilman työkaluja asianmukaisen kokoisen suukappaleen valintaa varten. Lisää tietoa yleismallisesta suukappaleesta löydät sivulta 159. Tuotenumerot suukappaleille Tiedot suukappaleiden valinnasta ovat voimassa DINiä noudattaville ja GESIPA -vetoniiteille. Tuote Tuote / / / / / / / / / / /30K /35K /40K /31MG /41MG /26BT /32BT /42BT /48BT

156 PH 2-VK Hydro-pneumaattinen vetoniittityökalu Pneumatic blind rivet setting tools VK: Lyhyempi versio vaikeasti saavutettaviin niitteihin 3 Työskentelyalue Vetoniitit 4 Ø asti alumiini, teräs ja kupari Tekniset tiedot Paino: 1.3 kg Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Ilman kulutus: 1,2-1.8 ltr. per niitti (0,3 ltr. paineilma) Vetovoima: 5,200 N 5 barilla Vetopituus: 14 Varusteet Suukappaleet: 10/18, 10/24 ja 10/27 1karankeräyssäiliö, 1 huoltokiintoavain MSU ja MSZ, huolto-ohjeet varaosalistalla Vetoleuat (2-osaiset) PH 2-VK:lle Mitat :inä 155

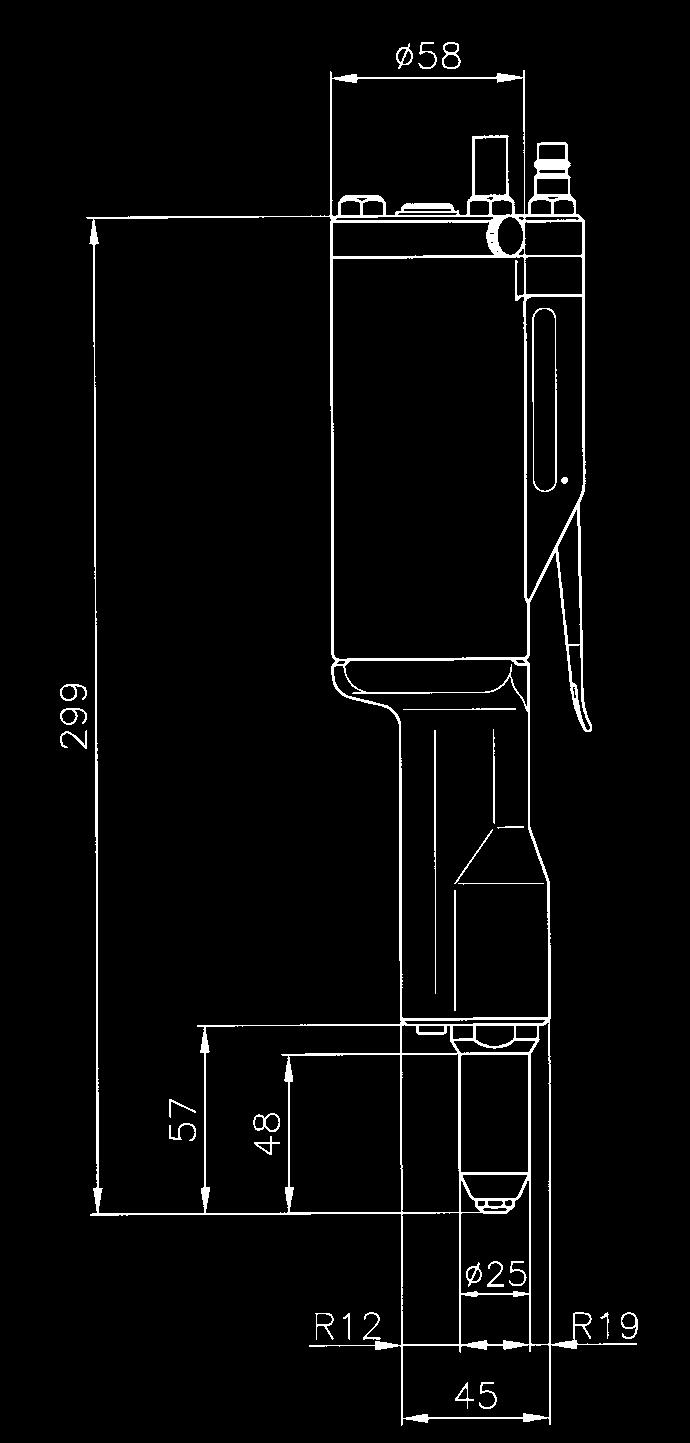

157 PH Axial Hydro-pneumaattinen vetoniittityökalu Työskentelyalue Vetoniitit 4:stä 5 :ään Ø teräs ja 2.4:stä 3.2 :ään Ø pienten vetoleukojen asennussarjalla (sivu 159). Tekniset tiedot Paino: 1.8 kg Käyttöilmanpaine: 5-7 bar Letkuliitin: 6 Ø (1/4 ) Ilman kulutus: ltr. per niitti (0.3 ltr. paineilma) Vetovoima: N 5 barilla Vetopituus: 15 Varusteet Suukappaleet: 16/24, 16/27, 16/29 ja 16/32 Paineholkki pienentävällä putkella no :lle Ø alumiini- ja kupariniiteille Ulostyöntöputki pistokkeella karoille Huolto-ohjeet ja varaosalista Vetoleuat (3-osaiset) PH Axialille Mitat :inä Ominaisuudet Pneumaattinen sylinteri ja hydraulinen pää vetoleukamekanismilla asetettu aksiaalisesti toistensa taakse: yksinkertainen ja helppo käsiteltävyys kun käytetään pystysuorasti (esim. työpöytäasennuspisteissä) Integroitu vetoniitin imu ja niitin karan ulostyöntöjärjestelmä: ei tarvitse jälkiasentaa, turvallinen karojen poisto keskisäiliössä letkun kautta Hydraulinen kärki alumiinia, kulumista kestävällä pinnalla Pneumaattinen sylinteri valmistettu ruiskuvalualumiinista Työskentelymäntä tehty kovetetusta ja kovasta kromipäällystetystä teräksestä, joka tekee laitteesta helpon käsitellä ja kulumista kestävän Kompaktit tiivisteet ovat kulumista kestäviä pitkällä huoltovälillä Nopea ilmanpoistoventtiilijärjestelmä: nopeampi palautus; korkea työskentelytahti Vähämeluinen pneumaattinen kytkentä Yksinkertainen venttiilirakenne: Keskeytysvapaa 156

158 Varusteet Hydro-pneumattinen vetoniittityökalu Suukappaleen valinta PH tools. Tiedot suukappaleen valinnasta ovat voimassa DIN-mukaisille ja GESIPA -vetoniiteille. Niitti Ø Materiaali PH 1 PH 2 PH 2-VK PH-Axial PH 2000 PH 2000-BT 2.4 Al 16/18 10/18* 10/18 10/18* 10/18* 3.2 CAP -Al, CAP -Cu 16/18 10/18* 10/18 10/18* 10/18* 3 ja 3.2 Al, Cu, Teräs, Ruostumaton teräs, Stinox, Alu, PG-Al, PG-Teräs 16/24 10/24* 10/24 10/24* 10/24* 4 Al, Cu, CAP -Al, CAP -Cu 16/24 16/24 10/24 16/24 16/24 4 PG-Al, Teräs, Al 16/27 16/27 10/27 16/27 16/27 4 Ruostumaton teräs, Stinox, PG-Teräs 16/29 16/29 16/29 16/ ja 5 Al, CAP -Al, CAP -Cu, PG-Al 16/29 16/29 16/ ja 5 Teräs, Al 16/32 16/32 16/ ja 5 Ruostumaton teräs, Stinox, PG-Teräs 16/36 16/36 6 Al 16/36 6 Teräs 16/ Al, PG-Al 16/ Al, Teräs 16/45 4 Muovi 16/30K 5 Muovi 16/35K 6 Muovi 16/40K 4.8 kaikki MEGA GRIP 16/31MG 6.4 kaikki MEGA GRIP 16/41MG** 4 kaikki BULB-TITE 16/26BT 5.2 kaikki BULB-TITE 16/32BT 6.3 kaikki BULB-TITE 16/42BT 7.7 kaikki BULB-TITE 16/48BT Pneumatic blind rivet setting tools 3 * Pienten vetoleukojen asennussarja tarvitaan (katso sivu 159) ** Muutossarja tarvitaan ( ) 157

159 Lisävarusteet vetoniittityökaluihin Läpinäkyvä karankeräyssäiliö TAURUS - ja Bird Pro -sarjoille Karankeräyssäiliö TAURUS :lle ja Bird Pro -sarjalle on nyt myös saatavilla läpinäkyvänä versiona. Läpinäkyvä keräyssäiliö mahdollistaa karojen määrän seuraamisen jatkuvasti. Läpinäkyvä karankeräyssäiliö on saatavilla pienenä versiona TAURUS -työkaluille (TAURUS 1-2) ja suurena versiona (TAURUS 3-4). Yksi versio on myös saatavilla Bird Pro -sarjalle. Esimerkki: TAURUS 2 pienellä läpinäkyvällä karankeräyssäiliöllä ja PowerBird Pro Gold Edition läpinäkyvällä karankeräyssäiliöllä VAS Imujärjestelmä PH1:lle ja PH2:lle Tämä laite vastaanottaa karan niittaustoiminnon jälkeen ja siirtää sen automaattisesti karasäiliöön. Lisää etua tarjoutuu kun niitti, sijoitettuna suukappaleeseen, on tarttunut vetoleukamekanismiin työkalun kärjen ollessa pystysuorassa asennossa alaspäin. Imujärjestelmä on saatavilla täydellisenä sisäänrakennettuna ja voidaan jälkiasentaa olemassa oleviin GESIPA -niittausvoimatyökaluihin koska tahansa. Tekniset tiedot Sarjan paino: Käyttöilmanpaine: Varusteet 1 ilmanohjain (osa no. 896) 1 kiintoavain MSU Huolto-ohjeet varaosalistalla 430 g 4-6 bar 158

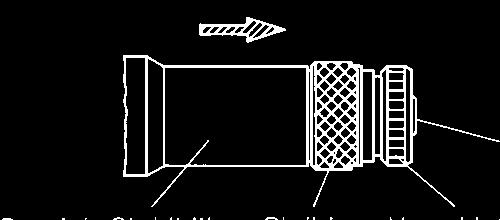

160 Lisävarusteet vetoniittityökaluihin Pienten vetoleukojen asennussarja PH1:lle, PH2:lle, PH 2000:lle ja PH-Axialille Pienennetyllä kärjen halkaisijalla (18 ) ja 2-osaisilla leuoilla. Työskentelyalue 4 Ø asti ruostumaton teräs ja 5 Ø alumiini Varusteet Tavallinen: suukappale 10/24 (valinnaisesti myös suukappale 10/18.10/27, 10/29, 10/32) PH 1 ja PH PH PH Axial Pneumatic blind rivet setting tools 3 Yleismallinen suukappale vetoniittityökaluille HN 2, PH1, PH2, PH2-KA, PH2000 ja AccuBird Toiminta Käytä työkalua ja paina liipaisinta, sitten paina säätörengas takaisin loppuasentoon (1). Kiertämällä pyörivää tähteä (2). Yleismallinen suukappale korvaa viisi suukappalekokoa. Integroitu pyörivä tähti teräskauluksessa voidaan vapauttaa helposti ilman työkaluja sopivan suukappaleen valintaa varten. (1) (2) Työskentelyalue Vetoniitit 2.4:stä 5 :ään Ø alumiini, kupari ja teräs ja 4 :ään Ø ruostumaton teräs. Erikoisteräskaulus säätörengas tiivisterengas pyörivä tähti HN 2:lle, PH 1:lle, PH 2:lle ja PH 2000:lle Yleismallinen suukappale Yleismallinen suukappale sisältää: Erikoisteräskaulus, täydellinen säätörengas, pyörivä tähti ja tiivisterengas. AccuBird ille Yleismallinen suukappale

161 Lisävarusteet vetoniittityökaluihin Yksiosainen jatkokappale Korvaa teräskuoren, on erikoisen kapea ja siksi erityisen sopiva kapeisiin, vaikeasti saavutettaviin paikkoihin. Kokonaispituus = Teräskuori + Tavallinen suukappale Työkalu TAURUS 1* TAURUS 2* TAURUS 3 ja Työkalu TAURUS 1 jousikuormitetulla liipaisinjärjestelmällä TAURUS 2 jousikuormitetulla liipaisinjärjestelmällä TAURUS 3 ja 4 jousikuormitetulla liipaisinjärjestelmällä * Voimassa työkaluille, jotka on valmistettu lokakuun 2015 jälkeen Vanheille malleille katso sivu 285 Työkalu AccuBird PowerBird PowerBird Gold Edition PowerBird jousikuormitetulla liipaisinjärjestelmällä Työkalu AccuBird Pro PowerBird Pro PowerBird Pro Gold Edition TAURUS 3 ja Työkalu PowerBird Pro Gold Edition jousikuormitetulla liipaisinjärjestelmällä Teräskärkikauluksen kokonaispituus: Akkukäyttöiset työkalut 50 :lle :lle :lle is 217 Akkukäyttöiset työkalut (Pro) 35 :lle :lle :lle 206 TAURUS -työkalut TAURUS 1 35 :llä, 85 :llä ja 135 :llä 106, 156 ja 206 vastaavasti TAURUS 2 35 :llä, 85 :llä, 135 :llä ja 185 :llä on 106, 156, 206 ja 256 vastaavasti TAURUS 3 ja 4 35 :llä, 85 :llä ja 135 :llä on 106, 156 ja 206 vastaavasti 160

162 Lisävarusteet vetoniittityökaluihin Moniosaiset jatkokappaleet Niitattaviin liitoksiin alhaalla sijaitsevissa paikoissa. Ruuvattu laitteen ja olemassa olevan teräskuoren väliin Kokonaispituus = teräskärkikaulus + jatko + tavallinen suukappale Työkalu 100 PH 1 ja PH PH AccuBird PowerBird PowerBird Gold Edition AccuBird Pro PowerBird Pro PowerBird Pro Gold Edition TAURUS TAURUS PH-työkalut Teräskärkikauluksen kokonaispituus sisältäen jatkokappaleen :lle. Akkukäyttöiset työkalut Teräskärkikauluksen muuttuva jatkaminen on mahdollista 100 osissa. Teräskärkikauluksen kokonaispituus, sisältäen jatkokappaleen, on :lle. Akkukäyttöiset työkalut (Pro) Teräskärkikauluksen muuttuva jatkaminen on mahdollista 100 osissa. Teräskärkikauluksen kokonaispituus, sisältäen jatkokappaleen, on :lle. TAURUS -työkalut Teräskärkikauluksen kokonaispituus sisältäen jatkokappaleen. TAURUS 1-4:ssa teräskärkikaulusta voidaan jatkaa muuttuvasti 100 osissa. Pneumatic blind rivet setting tools 3 TAURUS 3 ja Kulmakärki PH1:lle ja PH2:lle Niittien asentamiseen vaikeasti tavoitettaviin paikkoihin ja nurkkiin Kulmakärki PH1:lle 2-osaisilla vetoleuoilla Kulmakärki PH2:lle 3-osaisilla vetoleuoilla

163 Lisävarusteet vetoniittityökaluille Erikoispituiset suukappaleet vetoniittityökaluille NTS, NTS-K, NTX, NTX-F, Flipper, SN 1, PH 1-VK, PH 2-VK ja PH 1-L Niitti-Ø Materiaali Ø d Ø D Merkintä ja 3.2 Alu, Cu, Teräs, Ruostumaton teräs, Stinox, Alu/alu, PG-Alu, PG-Teräs /24 SL Alu, Cu /24 SL Teräs, CAP -Alu, CAP -Cu, Alu/ alu, PG-Alu /27 SL Ruostumaton teräs, Stinox, PG-Teräs /29 SL CAP -Alu, CAP -Cu /29 SL ja 5 Alu, PG-Alu /32 SL SN 2, HN 2, PH 1, PH 2, PH 2-KA, PH-Axial ja PH 2000 Niitti-Ø Materiaali Ø d Ø D Merkintä ja 3.2 Alu, Cu, Teräs, Ruostumaton teräs, Stinox, Alu/alu, PG-Alu, PG-Teräs /24 SL Alu, Cu /24 SL Teräs, PG-Alu /27 SL Ruostumaton teräs, Stinox, PG-Teräs /29 SL ja 5 Alu, PG-Alu /29 SL ja 5 Teräs /32 SL ja 5 Ruostumaton teräs, Stinox, PG-Teräs /36 SL Alu /36 SL Alu, PG-Alu /40 SL Teräs, Alu/alu /45 SL

164 Lisävarusteet vetoniittityökaluille AccuBird, PowerBird ja TAURUS Niitti-Ø Materiaali Ø d Ø D Merkintä Alu /18 SL CAP -Alu, CAP kupari /18 SL Alu/Cu /20 SL Alu, Cu, Teräs, Ruostumaton teräs, Stinox, Alu/alu /22 SL ja 3.2 Alu, Cu, Teräs, Ruostumaton teräs, 2.4 Stinox, Alu/alu, PG-Alu, PG-Teräs /24 SL Alu, Cu /24 SL Teräs, PG-Alu /27 SL Ruostumaton teräs, Stinox, PG-Teräs /29 SL ja 5 Alu, PG-Alu /29 SL ja 5 Teräs /32 SL ja 5 Ruostumaton teräs, Stinox, PG-Teräs /36 SL Alu/alu /36 SL Teräs /40 SL Alu, Ruostumaton teräs, PG-Alu, PG-Teräs ja G-Bulb /45 SL Pneumatic blind rivet setting tools 3 VAROITUS! Vetoniitit täytyy tilata mittatilaustuotteina pidennetyllä karalla! 163

165 GESIPA -niittausautomaatit MADE IN GERMANY GESIPA -niittausautomaatit täysin automaattisia, käytännöllisiä, luotettavia GAV 8000 eco GAV 8000 electronic GAV HF Kaikki GESIPA -niittausautomaatit sopivat käytettäväksi teollisessa suuren mittakaavan tuotannossa. GAVeja voidaan käyttää joko manuaalisesti tai käyttää osana robottiohjattua järjestelmää; integrointi tuotantojärjestelmään on myös mahdollista. Niittausautomaatit tukevat vetoniittien asentamista halkaisijaltaan Jopa 40 niittausprosessia minuutissa voi toteutua riippuen käyttökohteen tyypistä. 164

166 GESIPA -niittausautomaatit GAV 8000 eco, electronic ja GAV HF vertailu Pyynnöstä teknisen myynnin ryhmäe lähettää sinulle lisää tietoa käyttökohdemahdollisuuksista yhtiössäsi. Pneumatic blind rivet setting tools 3 Keskusyksikkö GAV 8000 eco ja GAV 8000 electronic GAV HF Paino 100 kg 270 kg Karankeräyssäiliön tilavuus Sähköt n kpl (3.5 l) riippuen niittien karan koosta n kpl (3.5 l) riippuen niittien karan koosta Nimellisjännite 230 Volt ~ 50 Hz 230 Volt ~ 50 Hz Nimellisvirta < 2.5 A < 8 A Suojaus IP 54 IP 54 Pneumatiikka Syöttöpaine < 10 bar < 10 bar Käyttöpaine 6-7 bar 5.2 bar Ilman kulutus/niittaus 15 NL 30 NL Ilman kulutus/karan ulosvetäminen 340 NL / min. 340 NL / min. Yhdistämislinja ½ (12.5 ) max. pituus 5 m ¾ (18.75 ) max. pituus 5 m Karan ulosvetoletku Ulko-Ø 8 / Sisä-Ø 5 Ulko-Ø 10 / Sisä-Ø 6 Paineenmuunnin hydro-pneumaattinen hydro-pneumaattinen Niittauspistooli Paino n. 2.5 kg n. 7 kg Vetopituus Vetovoima N N Letkun pituus 3.75 m (max. 5.0 m) 6 m (max. 25 m) Työskentelysykli (teoreettinen) 1.25 sec. 2 sec. 165

167 GAV 8000 eco Täysin automaattinen vetoniittijärjestelmä ja kustannusoptimoitu muunnos GAV 8000 electronicista ilman asennusprosessin seurantaa Työskentelyalue 2.4 :stä 6.4 :ään Ø alumiini ja kupari 6 Ø asti teräs 5 Ø asti ruostumaton teräs Laipan halkaisija 11.4 asti Niitin rungon pituus yli 30 Vetovoima N asti 6-7 barin ilmanpaineella Tuottavuutta ja säästömahdollisuutta Jopa 40 niittausprosessia minuutissa Toimintaan ei tarvita koulutettua henkilöstöä Voidaan helposti integroida täysin automaattisiin tuotantojärjestelmiin Ohjeet ja toimitusaika pyynnöstä Järjestelmän kuvaus Elektroniset järjestelmän ohjaukset Intuitiivinen valikko-opastus navigaation ja funktionäppäinten kautta Toimintonäyttö Huoltonäyttö ja yksinkertainen vikadiagnoosi Asiakaskohtainen ohjelmiston muunnos on mahdollista Ihanteellinen käyttökohteisiin, jotka eivät vaadi mitään prosessin seurantaa Niitin karat poistetaan imujärjestelmällä Jousikuormitettu liipaisinjärjestelmä on saatavilla lisävarusteena Voidaan integroida järjestelmään tai käyttää itsenäisesti Käyttöliittymän ulkoisen muistin ohjelmoitavalle ohjausjärjestelmälle (SPS) voidaan toteuttaa GESIPA -käyttöliittymällä Myöhempi päivittäminen GAV 8000 electroniciin mahdollista Walldorfin tehtaalla lisähintaan 166

168 GAV 8000 electronic Täysin automaattinen vetoniittausjärjestelmä teolliseen tuotantoon asennusprosessin seurannalla Työskentelyalue 2.4 :stä 6.4 :ään Ø alumiini ja kupari 6 Ø asti teräs 5 Ø asti ruostumaton teräs Laipan halkaisija 11.4 asti Niitin rungon pituus yli 30 Vetovoima N asti 6-7 barin ilmanpaineella Pneumatic blind rivet setting tools 3 Tuottavuutta ja säästömahdollisuutta Kustannustehokas alkaen vetoniittien vuosittaisen määrän ollessa noin Jopa 50 % ajan ja kustannusten säästöä verrattuna tavallisiin vetoniittilaitteisiin Niittipistoolilla on suuri toimintasäde 5 m letkun ansiosta (Tavallinen pituus 3,75 m) Toimintaan ei tarvita koulutettua henkilöstöä Voidaan helposti integroida täysin automaattisiin tuotantojärjestelmiin Jopa 40 niitin asennusta minuutissa Ohjeet ja toimitusaika pyynnöstä Järjestelmän kuvaus Elektroniset järjestelmän ohjaukset Intuitiivinen valikko-opastus navigaation ja funktionäppäinten kautta Toimintonäyttö Huoltonäyttö ja yksinkertainen vikadiagnoosi Asiakaskohtainen ohjelmiston muunnos on mahdollista Karat poistetaan imujärjestelmällä Jousikuormitettu liipaisinjärjestelmä on saatavilla lisävarusteena Voidaan integroida järjestelmään tai käyttää itsenäisesti Käyttöliittymän ulkoisen muistin ohjelmoitavalle ohjausjärjestelmälle (SPS) voidaan toteuttaa GESIPA -käyttöliittymällä 167

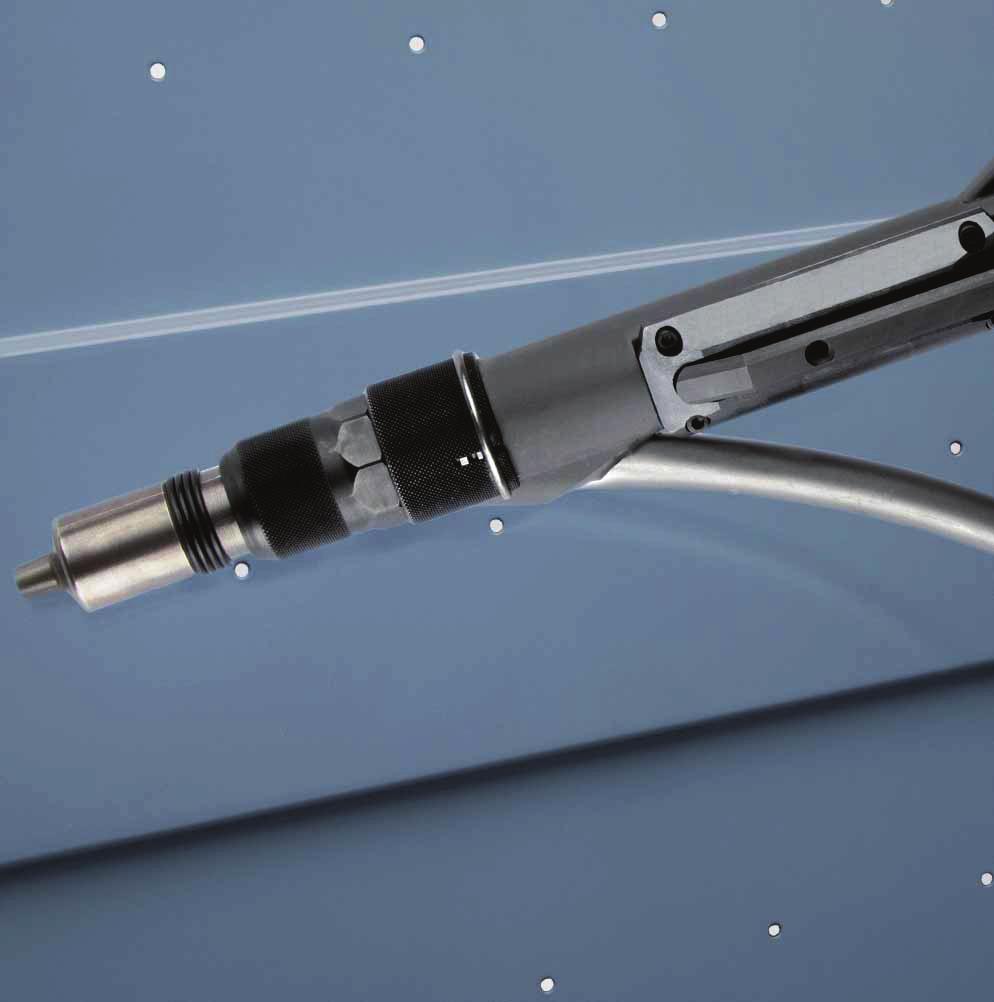

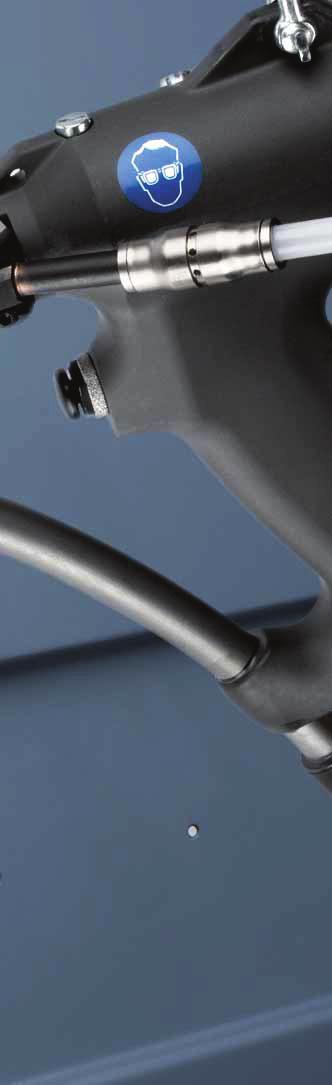

169 Pistooliversiot GAV 8000 eco Spesifinen työasemakonfiguraatio Kaikille GAV-versioille on saatavilla kolme erilaista asennuspistoolimuunnelmaa ihanteellista työasemakonfiguraatiota varten. Manuaalisille työasemille, pistoolit ovat saatavilla yläpuolisina versioina yläpuolisella letkuasennelmalla tai tavallisina pistooleina lattialle asennetulla letkuasennelmalla. Moleat versiot on varustettu keventimellä varmistaakseen rasittamattoman työskentelyn. Robottipistoolit on kehitetty ainoastaan käytettäviksi täysin automaattisissa tuotantojärjestelmissä tai robottiohjatuissa järjestelmissä. Se toimitetaan valmiiksi poratuilla rei illä helppoa asennusta varten. Käyttökohteeseesi sopiva asennuspistooli toimitetaan toimitusajalla. Tavallinen pistooli Kokonaispituus: 447 (+ kärki) Tavallinen pistooli on pääasiassa käytetty manuaaliseen käyttäjä-kontrolloituun käyttöön. Edut Voidaan käyttää pystysuoraan tai vaakasuoraan niittaamiseen Edullinen muunnos Pyynnöstä se voidaan varustaa lisäkädensijalla ergonomian parantamiseksi, erityisesti käyttökohteisiin, jotka pitävät sisällään pystysuoraa niittausta Mitat :inä 168

170 ja GAV 8000 electronic Yläpuolinen pistooli Kokonaispituus: 447 (+ kärki) Pneumatic blind rivet setting tools Yläpuolista pistoolia voidaan käyttää kaikkialla missä letku on hankala tai missä se voisi tulla kosketuksiin herkkien pintojen kanssa. 3 Etu Saatavilla kontaktipaineen seurannalla Mitat :inä Robottipistooli Kokonaispituus: 441 (+ kärki) Robottipistooli on kehitetty ensisijaisesti käytettäväksi täysin automaattisissa tuotantosovelluksissa/-järjestelmissä (lineaariset yksiköt/robotit). Edut Ihanteellinen integroitavaksi tuotantojärjestelmään Pyynnöstä, se voidaan myös varustaa lisäkädensijalla (liipaisinnapilla) pystysuoraan niittaamiseen, joten sitä voidaan käyttää manuaalisesti Mitat :inä 169

171 Varusteet GAV 8000:lle (moleat versiot) Yksilöllinen järjestelmän konfigurointi jokaiseen käyttökohdetapaukseen Käyttöliittymä yhdistämiseksi ulkoiseen hallintaan Uusi GESIPA n kehittämä käyttöliittymä perustuu sulautettuun PC-järjestelmään ja tarjoaa 24 digitaalista sisään ja ulos ohjausjärjestelmäporttia, Ethernet-liitäntä RJ45- liittimen kautta kuten myös status-ledit. Kaikkia yleisimpiä väyläjärjestelmiä tukevat ja ulkoisille tallennusmedioille kuten myös USB-portille nopeaa tiedonsiirtoa varten olevat protokollanmuuntajan liitäntäportit täydentävät uuden käyttöliittymän ominaisuudet. Lisäksi, GESIPA n-käyttöliittymässä on tapahtumatietokanta yleisiän tapahtumatiedon tallentamista varten (päivämäärä, aika, niitin sijainti, prosessin kaari, analyysi, jne). Uusi käyttöliittymä on yhteensopiva sitä edeltäviin malleihin. Elektroninen jalkapoljin Elektroninen jalkapoljin on hyvä ratkaisu missä tahansa käyttökohde tarvitsee molempia käsiä niitattavien osien liittämiseen. Erikoispituiset letkut Suurempi työskentelysäde voidaan saavuttaa, esim. käytettäväksi täysin automaattisilla tuotantolinjoilla, käyttämällä erikoisletkunpituus- pakkauksia. Nämä ovat saatavilla eri pituuksilla välillä 3.75 m ja 5.0 m täyttääkseen vaatimukset monenlaisissa käyttökohteissa. GAV-vaunut Kärryt, jotka on erityisesti suunniteltu GAV:lle mahdollistavat sen saamiseksi liikuteltavaksi siten mahdollistaen työpisteen muuttamisen nopeasi ja helposti GAV 8000 eco ja GAV 8000 electronic vertailu Ominaisuudet GAV 8000 eco GAV 8000 electronic Mahdollisten kokojen valikoima 2,4-6,4 (Alu) x x Jopa 40 niitin asennusta minuutissa x x Itsenäinen järjestelmän toimintamahdollisuus x x PLC-hallinta mahdollinen x x Alykäs hallinta erinomainen prosessin turvallisuus x x Kaikkien käyttöparametrien asetus näytön kautta x x Asiakas-spesifinen ohjelman muunnos x x Huoltonäyttö x x Prosessin valvonta Prosessin parametrien muisti asti erilaisille osille Prosessidatan online-siirto Viimeiset kaksi miljoonaa niittausprosessia on tallennettu laitteeseen x x x x 170

172 Käytännöllinen modulaarinen periaate Käytännöllinen modulaarinen periaate takaa tehokkuuden ja laadun Yksilöllinen konseptointi tehokkuutta ja joustavuutta varten GESIPA n täysin automaattinen vetoniittausjärjestelmä on rakennettu tyydyttämään vaatimukset asiakkaan erikoistuotantoympäristössä. Kaikki tehtaat, kuten työpisteen suunnittelu, tuotannon tyyppi, käyttökohde, virheettömän työprosessin varmistaminen, integrointi sekventaaliseen organisaatioon ja myös prosessin dokumentointi turvallisuuteen kuuluviin osiin, on otettu huomioon. GAVit ovat siksi saatavilla erilaisilla pistoolimalleilla, letkunpituuspakkauksilla, lisävarusteilla eri kokoisille niiteille ja tuotannon vaatimuksille. Tällä saavutetaan laaja valikoima malleja ja korkea tehokkuuden taso vaatimukset täyttämään mukautuvien ratkaisujen ansiosta. GAV voidaan integroida järjestelmään tai käyttää itsenäisesti. Jos käyttökohde muuttuu, järjestelmä voidaan nopeasti ja helposti muokata uuteen ympäristöön. Pneumatic blind rivet setting tools 3 GAV Käyttö robottisovelluksissa Moleat versiot GAV 8000:sta voidaan integroida robottijärjestelmiin. Teollisia robotteja käytetään lähes kaikkialla tuotantoympäristössä. Ne voidaan ohjelmoida suorittamaan erilaisia liikkeitä ja käyttää erittäin tehokkaana yhdistelmänä GESIPA -niittauslaitteiden kanssa. Kontrolloitujen, nopeiden ja turvallisten tuotantoprosessien avulla on mahdollista saavuttaa seuraavat edut käyttämällä täysin automaattista GAV:tä yhdistettynä moniakselirobottiin: Ensiäisen asteen tarkkuus Korkea tehokkuus Lyhyet sykliajat Korkea joustavuus 171

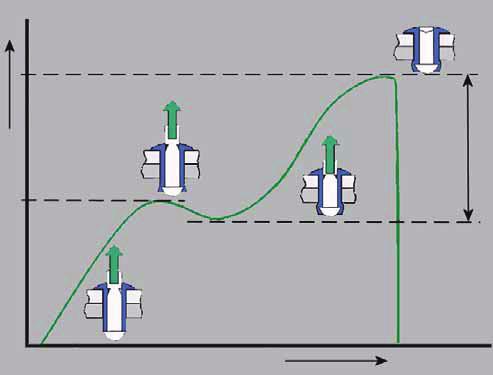

173 Vetoniittitoiminnon dokumentointi ja asennusprosessin seuranta Integroitu GESIPA -laadunvalvontajärjestelmä takaa tarkkuuden ja virheettömyyden heti ensiäisestä tuotantovaiheesta prosessoidulla vetoniitillä. Funktio-dokumentoitujen vetoniittien käytön ja GAV 8000 electronicin prosessimonitorointitoiminnon yhdistelmä takaa prosessivarmat liitokset. Laadunhallintajärjestelmä muodostuu kolmesta alueesta: Mittasuhdekatselmus Toiminnon testaus Asennusprosessin valvonta Mittasuhdekatselmus ja funktiotesti suoritetaan GESIPA lla, sillä aikaa kun asennusprosessi on seurattu niittausprosessin aikana asiakkaan tiloissa. Vetovoima Karan läpäisyvoima Karan katkeamisvoima Puristusvoima Toiminnon dokumentointi / Asennuskaari (1) Muiden parametrien lisäksi, asennuskaari on mitattu käyttäen kalibroituja testauslaitteita jokaiselle erälle käyttökohde-spesifejä vetoniittejä. Varren muodonmuutoksen mittaustulokset, sisäänmenokäyttäytyminen, karan katkeamiskuorma ja momentti ovat verrattu tavoitearvoihin varmistaakseen että vetoniitti käyttökohteessa on muodostunut vaaditusti ja tuottaa varman materiaalien yhdistämisen. (1) Veto Funktiodokumentointi / Karan ulostyöntövoima (2) Asennettuun niittiin sisältyvä loppu osa karasta on painettu ulos neulan avulla. Mitattu voima voidaan käyttää määrittelemään, onko loppu osa karasta kunnolla lukittu eikä aiheuta heliseviä ääniä tai putoa ulos. Tuotantoerä vapautetaan vain jos moleat näistä arvoista ovat toleranssien sisällä. Ulostyöntövoima Säilyvä karan lukitusvoima Säilyvä karan ulostyöntövoima Monitoroitu prosessi Luotettava liittäminen Niittausprosessien 100% tarkastukset vaaditaan käyttöturvallisuutta edellyttävissä kohteissa vetoniittien teollisessa prosessoinnissa. Tässä tapauksessa, täysin automaattinen niittilaite GAV 8000 electronic mahdollistaa käyttökohde-yhteensopivat tehokkaat ratkaisut alkaen perusjärjestelmästä järjestelmään viivakoodinlukijalla. Veto (2) 172

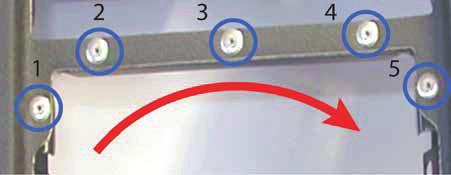

174 Integroidun asennusprosessin seurannan konsepti Prosessinseurantajärjestelmä on integroitu osa GAV 8000 electronicia. Se tarjoaa seuraavat edut: Optimaalinen prosessin turvallisuus integroidun laatukonseptin ansiosta Vetoniitti-spesifinen prosessin valvonta Järjestelmää voidaan käyttää itsenäisesti Ei muisti-ohjelmoitavaa ohjausjärjestelmää (SPS) vaadittu laitteen käyttöön Ei järjestelmän kalibrointia vaadittu kun järjestelmä vaihdetaan Helppo asentaa Käyttöliittymät kontrolloinnin integrointiin Pneumatic blind rivet setting tools 3 GAV 8000 electronicin näyttö ilmaisee asennuskaaren osana asennusprosessin seurantaa Asennusprosessin seurannan ohjelmointi Askel 1: Asennusjärjestys Vetoniittien sijainti-spesifisten profiilien järjestäminen Relevanttien prosessin parametrien tallentaminen ja arkistointi vetoniittiyhdistämisen muodostamiseksi referenssi prosessikaarilla analyysi-ikkunassa Askel 2: Osa-spesifien profiililistojen tuottaminen Profiilin yhteenveto asennussekvenssissä hallintatiedostona prosessisekvenssiä ja prosessin arviointia varten Askel 3: Laitteen käyttö Online-analyysit ja asennusprosessin tiedon tallennus prosessin keskeytyksellä poikkeamatilanteissa ovat havaittavissa 173

175 GAV HF Täysin automaattinen vetoniittausjärjestelmä erittäin vahvoille vetoniiteille Työskentelyalue Vetoniitit 4.8 :stä 8.0 :ään Ø kaikki materiaalit Niitin rungon pituudet 35 asti Asennuspään halkaisija 19 asti Kara 5.5 Ø asti Vetovoima N asti 5 barin ilmanpaineella Kokovertailu mahdolliset GAV HF:n vetoniitin, GESIPA -PolyGrip in ja 1 Euron kolikon välillä. i Edut Kuljettimen astian täyttöasteen näyttö Käyttöpaine: 5 bar Tärinää-vaimentava paineen vahvistaja liitettynä Vetoniittipistoolin moninkertainen valvonta antureiden avulla Teollinen hallinta 8 värinäytöllä Kuljettimen etäisyydet 25 m asti ovat mahdollisia kun käytetään täysin automaattisia tuotantojärjestelmiä Elektroniset järjestelmän ohjaukset Intuitiivinen valikko-opastus navigaatiolla ja toimintonäppäimillä Toimintonäyttö Huoltonäyttö ja yksinkertaiset virhediagnoosit Asiakas-spesifinen ohjelmiston muunnos on mahdollista Ihanteellinen käyttökohteille, jotka eivät vaadi mitään prosessin seurantaa Niittien karat poistetaan imujärjestelmän kautta Pintakontaktiliipaisin saatavilla lisävarusteena Voidaan integroida järjestelmään tai käyttää itsenäisesti Käyttöliittymä ulkoiselle muistiohjelmoitavalla ohjausjärjestelmälle (SPS) voidaan toteuttaa GESIPA -käyttöliittymällä Ohjeet, hinta ja toimitusaika pyynnöstä 174

176 Varusteet GAV HF:lle Varusteet GAV HF:lle mahdollistavat yksilöllisen järjestelmän kokoonpanon jokaiselle erilaiselle käyttökohdetapaukselle Elektroninen jalkapoljin Jalkapoljin on käytännöllinen ratkaisu, kun käyttökohteet vaativat molempia käsiä liittämään osia. Pintojen liittämisen seuranta kaksikätisessä toiminnassa Tämä erikoinen pintojen yhdistämisen seurannan tyyppi takaa prosessivarman osien liittämisen. Käyttökohteissa, jotka ovat turvallisuusrelevantteja, on usein tarpeellista poissulkea manipuloinnit niittausprosessissa. Jalkapoljin Pneumatic blind rivet setting tools 3 GSM-radiomoduuli Poikkeamatapauksissa tavoitetilaan esim. lähes tyhjä syöttöyksikkö, GSM-radiomoduuli (GSM = Global System for Mobile Counications) ilmoittaa tämän matkapuhelimeen tai prosessiohjauskeskukseen soitolla tai tekstiviestillä. Tämä mahdollistaa lyhyet vasteajat. Elektroninen avainjärjestelmä ja turvakytkin Elektroninen avainjärjestelmä ja turvakytkin takaavat turvallisen kulunvalvonnan vähintään kahdelle käyttäjäryhmälle ja lukitsevat kannen estääkseen luvattoman pääsyn keskusyksikön osiin. Erikoispituiset letkupakkaukset Suurempi työskentelysäde voidaan saavuttaa, esim. käytettäväksi täysin automaattisilla tuotantolinjoilla, käyttämällä erikoisletkunpituuspakkauksia. Nämä ovat saatavilla eri pituuksilla noin 25 m asti täyttääkseen vaatimukset monenlaisissa käyttökohteissa. Käyttötilan näyttö Laitteeseen liitetyt merkkilamput punaisen, vihreän ja valkoisen värisinä ilmaisevat järjestelmän käyttötilanteen. Tyhjä niittisäiliö, mitkä tahansa poikkeamat tavoitekäyttötilanteesta ym. ilmaistaan välittömästi. Käyttöliittymä ulkoiseen hallintaan yhdistämiseksi Uusi GESIPA n kehittämä käyttöliittymä perustuu sulautettuun PC-järjestelmään ja tarjoaa 24 digitaalista sisään ja ulos ohjausjärjestelmäporttia, Ethernet-liitäntä RJ45-liittimen kautta kuten myös status-ledit. Kaikkia yleisimpiä väyläjärjestelmiä tukevat ja ulkoisille tallennusmedioille kuten myös USB-portille nopeaa tiedonsiirtoa varten olevat protokollanmuuntajan liitäntäportit täydentävät uuden käyttöliittymän ominaisuudet. GESIPA -käyttöliittymässä on tapahtumatietokanta yleisiän tapahtumatiedon tallentamista varten (päivämäärä, aika, niitin sijainti, prosessin kaari, analyysi, jne). Uusi käyttöliittymä on taaksepäin yhteensopiva sitä edeltäviin malleihin. GESIPA -Käyttöliittymä Merkkilamput ilmaisevat käyttöstatuksen 175

177 GESIPA -lukkopulttityökalut Innovatiivinen, vahva ja luotettava Pneumaattishydrauliset lukkopulttityökalut varmistavat, että liitokset kestävät pitkään ja ovat tärinävapaita. Lukkopultteja käytetään, kun on erityisen korkeita vaatimuksia liittyen liitoksen kestävyyteen ja tärinänkestävyyteen. Liitos vaatii, että lukkopultin komponenttien pitää olla saavutettavissa kahdelta puolelta. Koska lukitusrengas muovautuu asennusprosessin aikana, liitos on ääriäisen kestävä ja varma itsestäänlöystymistä vastaan. GESIPA -lukkopultin asennuslaitteet TAURUS - ja Bird -sarjassa on kehitetty käyttäen modulaarista konseptia ja ovat ihanteellinen kokoonpano kokemusta ja jatkuvaa kehitystyötä kokeneilta insinööreiltäe. Lukkopultin asennuslaitteet takaavat korkealaatuiset asennusprosessit ja näin ollen kestävät ja pysyvästi tiiviit liitokset. Varsinkin kuorma-auto- ja perävaunualalla, GESIPA -laitteet varmistavat nopean ongelmattoman työskentelyprosessin. Kiinnitysmateriaali lukkopulttien avulla Tavallisilla lukkopulteilla, asennusprosessi itsessään on hyvin 3. Vetämällä karaa käyttökohteen materiaalit ovat painettu samanlainen kuin vetoniittausprosessi. yhteen ja kaulus on pakotettu karan uriin. 1. Kara on asetettu yhdelle sivulle ja kaulus toiselle sivulle 4. Liittämisprosessi on lopetettu kun asennustyökalu kohtaa liitettäviä materiaaleja. liitoksen pinnan ja kara katkeaa vetolujuuden ennalta 2. Asennustyökalu tarttuu karaan samanaikaisesti painaen määrätystä murtumispisteestä. itseään kaulusta vasten. Kärki Keskilinja Kara Kaulus Murtuvan kaulan urat Lukkopultti asennuksen jälkeen Karan urat Lukkopultti ennen asennusta 176

178 PowerBird SRB 4.8 Työskentelyalue 4.8 lukkopultit C6L * ja Magna-Grip * Tekniset tiedot Paino: Käyttövoima: Vetovoima: Vetopituus: 2.2 kg akulla 14.4 V 14,000 N 20 Edut Akkukäyttöinen lukkopulttityökalu Toimii missä tahansa Modulaarinen rakenne Ergonominen käsittely Pneumatic blind rivet setting tools 3 Varusteet Suukappale Ripustin kevennintä varten Li-Ion-akku 2.6 Ah/14.4 V Laturi Käyttöohje varaosalistalla Muovinen kantolaukku Vetoleukamekanismin valinta 4.8 Magna-Grip lukkopulteille Merkintä Suukappale Vetoleuka Vetoleukakotelo C6L lukkopulteille Merkintä Suukappale Tukirengas Vetoleuka Vetoleukakotelo PowerBird lukkopulteille 4.8 (3/16 ) C6L * Mitat :inä PowerBird lukkopulteille 4.8 (3/16 ) Magna-Grip * *Alcoa Fastening Systemsin rekisteröity tavaramerkki 177

179 PowerBird SRB 6.4 Työskentelyalue 6.4 lukkopultit MagnaGrip * ja C6L * Tekniset tiedot Paino: Käyttövoima: Vetovoima: Vetopituus: 2.4 kg akulla 14.4 V 18,000 N 20 Edut Akkukäyttöinen lukkopulttityökalu Toimii missä tahansa Kevyt ja kompakti muotoilu Modulaarinen rakenne Ergonominen käsittely Varusteet Suukappale Ripustin kevennintä varten Li-Ion-akku 2.6 Ah/14.4 V Laturi Käyttöohje varaosalistalla Muovinen kantolaukku Vetoleukamekanismin valinta 4.8 Magna-Grip lukkopulteille Merkintä Suukappale Tukirengas Vetoleuka Vetoleukakotelo C6L lukkopulteille Merkintä Suukappale Tukirengas Vetoleuka Vetoleukakotelo PowerBird lukkopulteille 6.4 (1/4 ) Magna-Grip * Mitat :inä PowerBird lukkopulteille 6.4 (1/4 ) C6L * *Alcoa Fastening Systemsin rekisteröity tavaramerkki 178

180 TAURUS 3 SRB Työskentelyalue 4.8 lukkopultit MagnaGrip * ja C6L * Tekniset tiedot Paino: Käyttöilmanpaine: Ilmaletkuliitin Ø: Ilman kulutus: Vetovoima: Vetopituus: 2.0 kg 5-7 bar NL / veto 14,000 N 5 barilla 25 Edut Erityisesti lukkopulttien asentamiselle säädetty veto Erittäin suuri vetovoima mahdollistaa nopean asennuksen Ääriäisen kätevä ja kevyt kompaktin muotoilunsa ansiosta Taloudellinen paineilman kulutus Minimaalinen kuluminen vetävien kärkimoduulien ja osiensa lukumäärään vastaavasti säädettyjen vetoleukojen ansiosta Tehokas toiminta karojen ulos työntämisellä Suuri karasäiliö Houkutteleva hinta-suorituskyky-suhde Modulaarinen rakenne Varusteet 1 hydrauliöljypullo 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Vetoleukamekanismin valinta 4.8 Magna-Grip lukkopulteille Merkintä Suukappale Vetoleuka Vetoleukakotelo Pneumatic blind rivet setting tools C6L lukkopulteille Merkintä Suukappale Tukirengas Vetoleuka Vetoleukakotelo TAURUS MagnaGrip * lukkopulteille TAURUS C6L * lukkopulteille Mitat :inä *Alcoa Fastening Systemsin rekisteröity tavaramerkki 179
