1 TUOTELUETTELO 2014

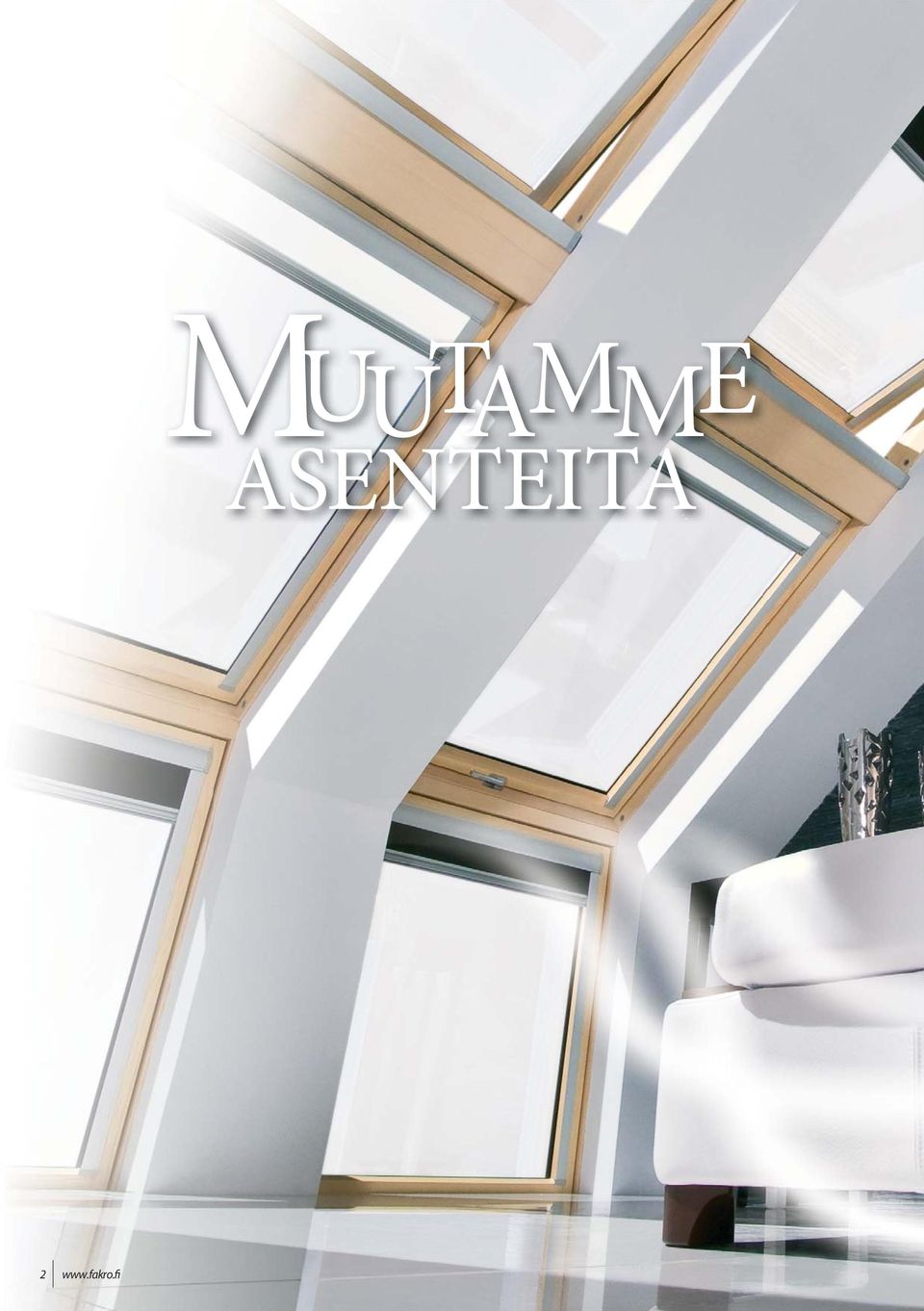

2 2 MUUTAMME ASENTEITA

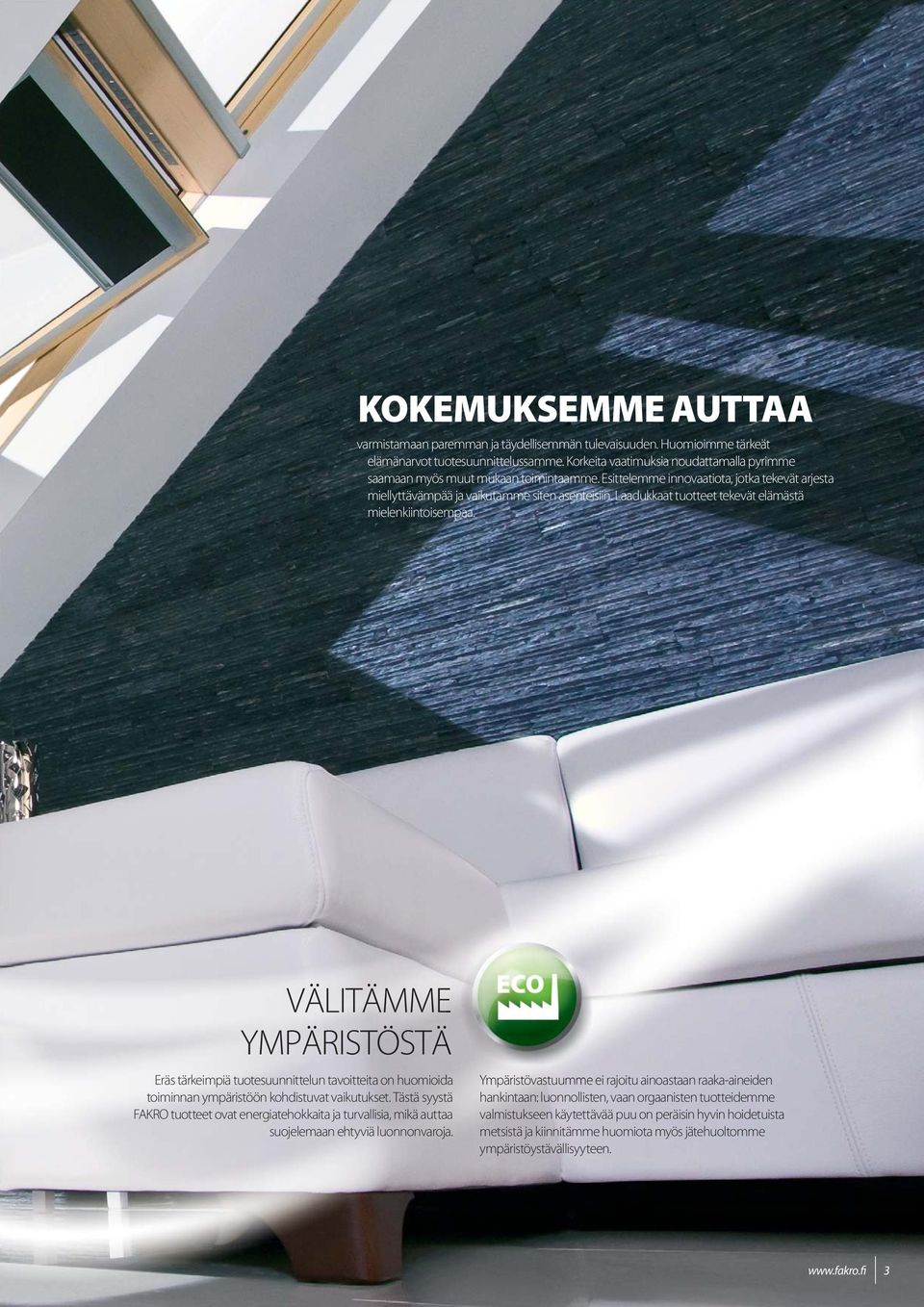

3 KOKEMUKSEMME AUTTAA varmistamaan paremman ja täydellisemmän tulevaisuuden. Huomioimme tärkeät elämänarvot tuotesuunnittelussamme. Korkeita vaatimuksia noudattamalla pyrimme saamaan myös muut mukaan toimintaamme. Esittelemme innovaatiota, jotka tekevät arjesta miellyttävämpää ja vaikutamme siten asenteisiin. Laadukkaat tuotteet tekevät elämästä mielenkiintoisempaa. VÄLITÄMME YMPÄRISTÖSTÄÄ Eräs tärkeimpiä tuotesuunnittelun tavoitteita on huomioida toiminnan ympäristöön kohdistuvat vaikutukset. Tästä syystä FAKRO tuotteet ovat energiatehokkaita ja turvallisia, mikä auttaa suojelemaan ehtyviä luonnonvaroja. Ympäristövastuumme umme me ei rajoitu ainoastaan raaka-aineiden hankintaan: luonnollisten, vaan orgaanisten tuotteidemme valmistukseen käytettävää puu on peräisin hyvin hoidetuista metsistä ja kiinnitämme huomiota myös jätehuoltomme ympäristöystävällisyyteen. w 3

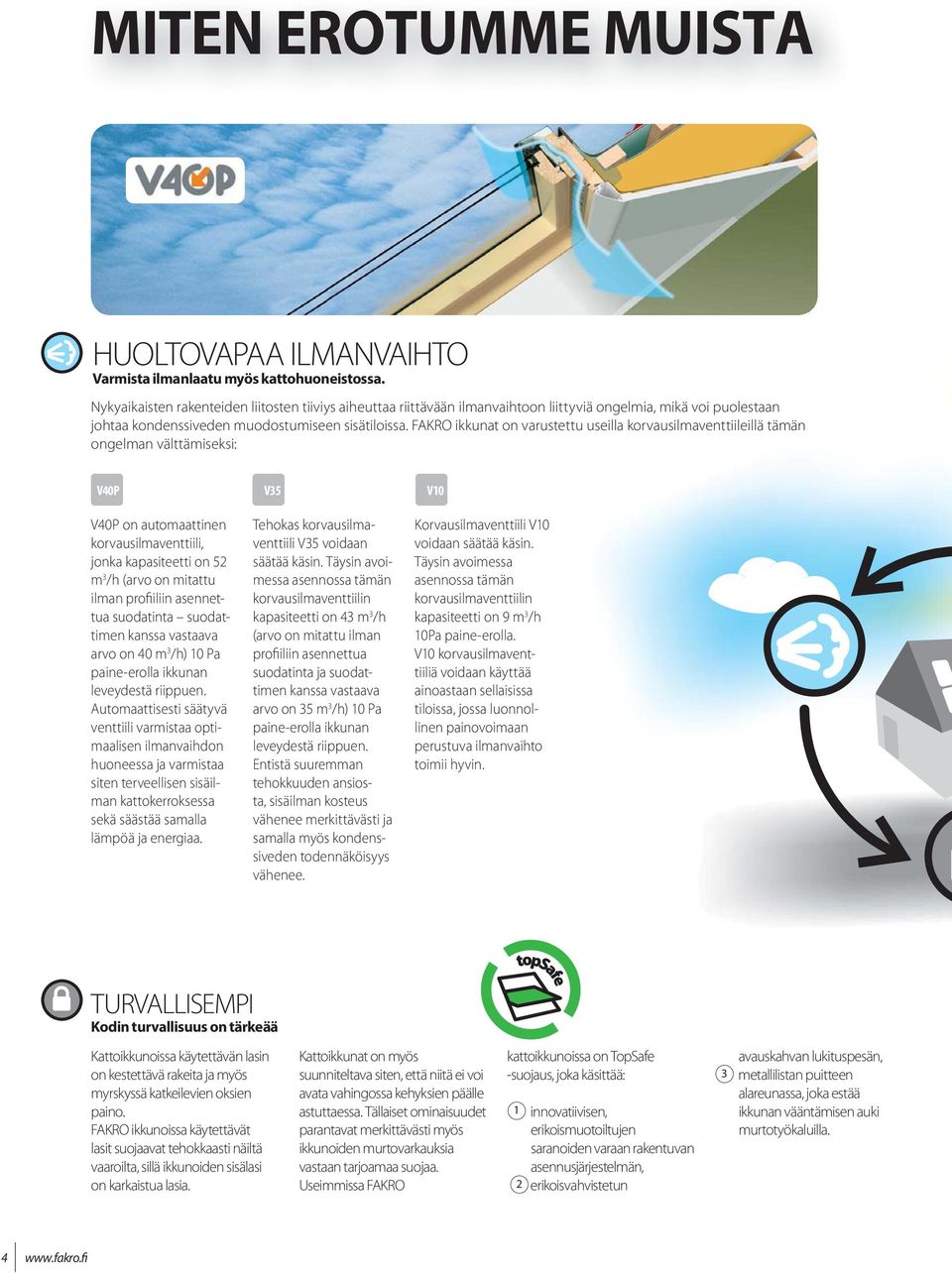

4 MITEN EROTUMME MUISTA HUOLTOVAPAA ILMANVAIHTO Varmista ilmanlaatu myös kattohuoneistossa. Nykyaikaisten rakenteiden liitosten tiiviys aiheuttaa riittävään ilmanvaihtoon liittyviä ongelmia, mikä voi puolestaan johtaa kondenssiveden muodostumiseen sisätiloissa. FAKRO ikkunat on varustettu useilla korvausilmaventtiileillä tämän ongelman välttämiseksi: V40P V35 V10 V40P on automaattinen korvausilmaventtiili, jonka kapasiteetti on 52 m 3 /h (arvo on mitattu ilman profiiliin asennettua suodatinta suodattimen kanssa vastaava arvo on 40 m 3 /h) 10 Pa paine-erolla ikkunan leveydestä riippuen. Automaattisesti säätyvä venttiili varmistaa optimaalisen ilmanvaihdon huoneessa ja varmistaa siten terveellisen sisäilman kattokerroksessa sekä säästää samalla lämpöä ja energiaa. Tehokas korvausilmaventtiili V35 voidaan säätää käsin. Täysin avoimessa asennossa tämän korvausilmaventtiilin kapasiteetti on 43 m 3 /h (arvo on mitattu ilman profiiliin asennettua suodatinta ja suodattimen kanssa vastaava arvo on 35 m 3 /h) 10 Pa paine-erolla ikkunan leveydestä riippuen. Entistä suuremman tehokkuuden ansiosta, sisäilman kosteus vähenee merkittävästi ja samalla myös kondenssiveden todennäköisyys vähenee. Korvausilmaventtiili V10 voidaan säätää käsin. Täysin avoimessa asennossa tämän korvausilmaventtiilin kapasiteetti on 9 m 3 /h 10Pa paine-erolla. V10 korvausilmaventtiiliä voidaan käyttää ainoastaan sellaisissa tiloissa, jossa luonnollinen painovoimaan perustuva ilmanvaihto toimii hyvin. TURVALLISEMPI Kodin turvallisuus on tärkeää Kattoikkunoissa käytettävän lasin on kestettävä rakeita ja myös myrskyssä katkeilevien oksien paino. FAKRO ikkunoissa käytettävät lasit suojaavat tehokkaasti näiltä vaaroilta, sillä ikkunoiden sisälasi on karkaistua lasia. Kattoikkunat on myös suunniteltava siten, että niitä ei voi avata vahingossa kehyksien päälle astuttaessa. Tällaiset ominaisuudet parantavat merkittävästi myös ikkunoiden murtovarkauksia vastaan tarjoamaa suojaa. Useimmissa FAKRO kattoikkunoissa on TopSafe -suojaus, joka käsittää: 1 innovatiivisen, erikoismuotoiltujen saranoiden varaan rakentuvan asennusjärjestelmän, 2 erikoisvahvistetun avauskahvan lukituspesän, 3 metallilistan puitteen alareunassa, joka estää ikkunan vääntämisen auki murtotyökaluilla. 4

5 DESSÄ E YH TAAN HV- AT NE ASEN THER M O -LÄ M PÖ PELLIN K ANSSA LISÄÄ PÄIVÄNVALOA Päivävalo tarkoittaa elämää. Lämmittävät auringonsäteet piristävät ja virkistävät. FAKRO kattoikkunat on suunniteltu päästämään enemmän luonnonvaloa sisätiloihin, joten ne auttavat tehostamaan sisätilojen valaisemista. Korvausilmaventtiili on kehyksen yläosassa, joten FAKRO ikkunoissa on kuusi prosenttia enemmän ikkunapinta-alaa muiden valmistajien samankokoisiin ikkunoihin verrattuna. Toinen tärkeä tekijä on ikkunoiden asennuskorkeus. Kahva on kehyksen alaosassa ja auttaa osaltaan varmistamaan kattoikkunan asianmukaisen asentamisen DIN-vaatimusten mukaisesti, jotka edellyttävät asentamista siten, että ikkunalasin yläreuna on vähintään 220 cm lattiapinnasta. Näin kahva on aina käytön kannalta helpossa paikassa. Mikäli ikkunat asennetaan korkeammalle, myös pidemmät henkilöt pystyvät mukavasti seisomaan avoimen ikkunan luona sama pätee myös keskeltä saranoituihin ikkunoihin. Isokokoisten ikkunoiden korkeus auttaa varmistamaan asennuksen vastaavuuden rakennusmääräysten kanssa ja mahdollistaa myös vapaan ja esteettömän ikkunoista avautuvan näköalan. ERINOMAINEN ENERGIATEHOKKUUS Pienemmät lämmityskulut. Energiaa säästävät kattoikkunat vähentävät energiankulutusta talvella. Kattoikkuna ei tarjoa talvella ainoastaan valoa, vaan myös passiivista lämpöä ja auttaa pitämään lämmön myös sisätiloissa ikkunoiden energiatehokkaan rakenteen ansiosta. FTT U8 Thermo -ikkuna Uw = 0,58 W/m 2 K, toimitetaan ja asennetaan yhdessä EHV-AT Thermo -lämpöpellin kanssa ja on siitä syystä markkinoiden lämpimin ikkuna. FTT U8 Thermo MARKKINOIDEN LÄMPIMIN KATTOIKKUNAMALLI topsafe SYSTEEMI

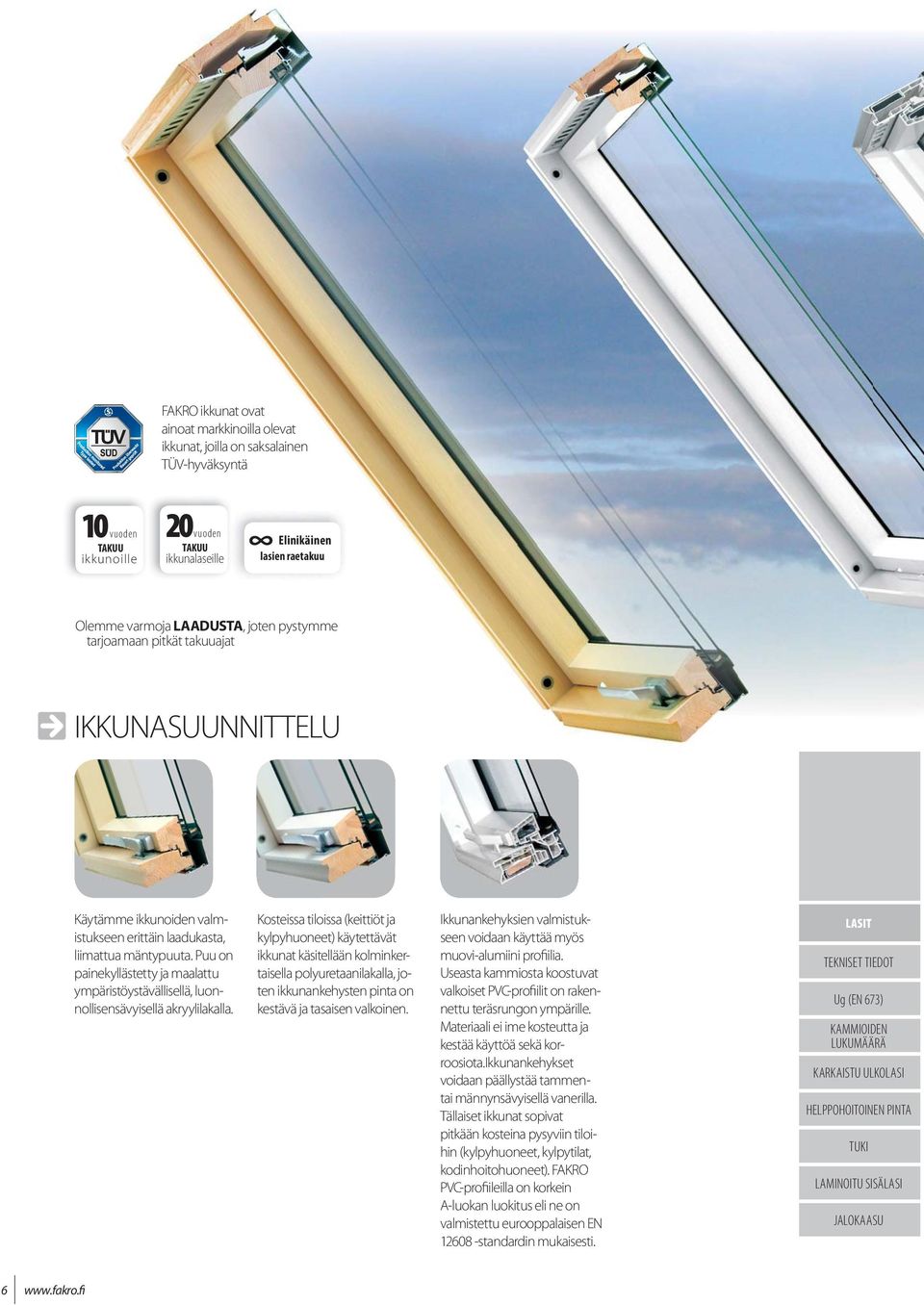

6 FAKRO ikkunat ovat ainoat markkinoilla olevat ikkunat, joilla on saksalainen TÜV-hyväksyntä 10 vuoden TAKUU ikkunoille 20 vuoden TAKUU ikkunalaseille Elinikäinen lasien raetakuu Olemme varmoja LAADUSTA, joten pystymme tarjoamaan pitkät takuuajat IKKUNASUUNNITTELU Käytämme ikkunoiden valmistukseen erittäin laadukasta, liimattua mäntypuuta. Puu on painekyllästetty ja maalattu ympäristöystävällisellä, luonnollisensävyisellä ayylilakalla. Kosteissa tiloissa (keittiöt ja kylpyhuoneet) käytettävät ikkunat käsitellään kolminkertaisella polyuretaanilakalla, joten ikkunankehysten pinta on kestävä ja tasaisen valkoinen. Ikkunankehyksien valmistukseen voidaan käyttää myös muovi-alumiini profiilia. Useasta kammiosta koostuvat valkoiset PVC-profiilit on rakennettu teräsrungon ympärille. Materiaali ei ime kosteutta ja kestää käyttöä sekä korroosiota.ikkunankehykset voidaan päällystää tammentai männynsävyisellä vanerilla. Tällaiset ikkunat sopivat pitkään kosteina pysyviin tiloihin (kylpyhuoneet, kylpytilat, kodinhoitohuoneet). FAKRO PVC-profiileilla on korkein A-luokan luokitus eli ne on valmistettu eurooppalaisen EN standardin mukaisesti. LASIT TEKNISET TIEDOT Ug (EN 673) KAMMIOIDEN LUKUMÄÄRÄ KARKAISTU ULKOLASI HELPPOHOITOINEN PINTA TUKI LAMINOITU SISÄLASI JALOKAASU 6

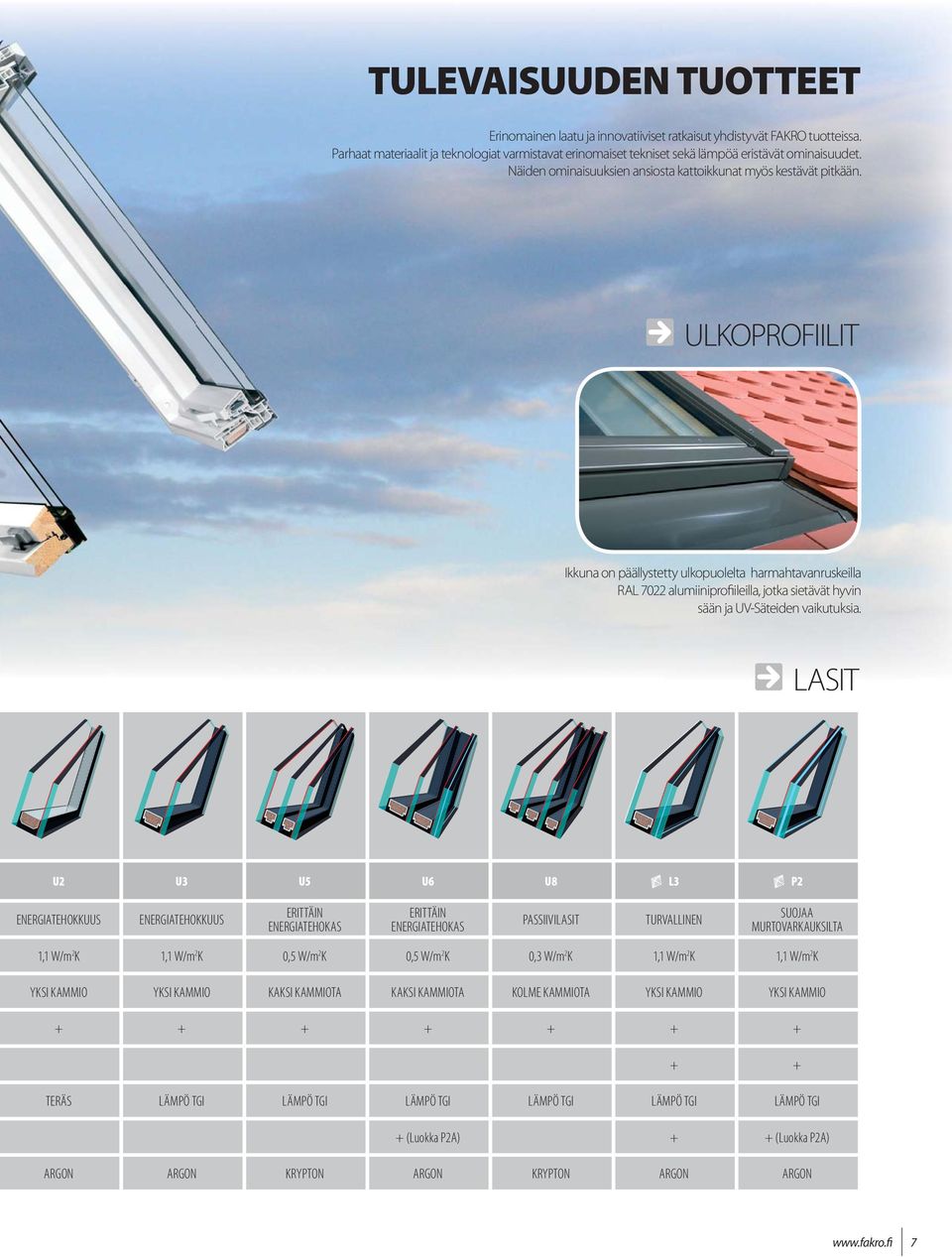

7 TULEVAISUUDEN TUOTTEET Erinomainen laatu ja innovatiiviset ratkaisut yhdistyvät FAKRO tuotteissa. Parhaat materiaalit ja teknologiat varmistavat erinomaiset tekniset sekä lämpöä eristävät ominaisuudet. Näiden ominaisuuksien ansiosta kattoikkunat myös kestävät pitkään. ULKOPROFIILIT Ikkuna on päällystetty ulkopuolelta harmahtavanruskeilla RAL 7022 alumiiniprofiileilla, jotka sietävät hyvin sään ja UV-Säteiden vaikutuksia. LASIT U2 U3 U5 U6 U8 L3 P2 ENERGIATEHOKKUUS ENERGIATEHOKKUUS ERITTÄIN ENERGIATEHOKAS ERITTÄIN ENERGIATEHOKAS PASSIIVILASIT TURVALLINEN SUOJAA MURTOVARKAUKSILTA 1,1 W/m 2 K 1,1 W/m 2 K 0,5 W/m 2 K 0,5 W/m 2 K 0,3 W/m 2 K 1,1 W/m 2 K 1,1 W/m 2 K YKSI KAMMIO YKSI KAMMIO KAKSI KAMMIOTA KAKSI KAMMIOTA KOLME KAMMIOTA YKSI KAMMIO YKSI KAMMIO TERÄS LÄMPÖ TGI LÄMPÖ TGI LÄMPÖ TGI LÄMPÖ TGI LÄMPÖ TGI LÄMPÖ TGI + (Luokka P2A) + + (Luokka P2A) ARGON ARGON KRYPTON ARGON KRYPTON ARGON ARGON 7

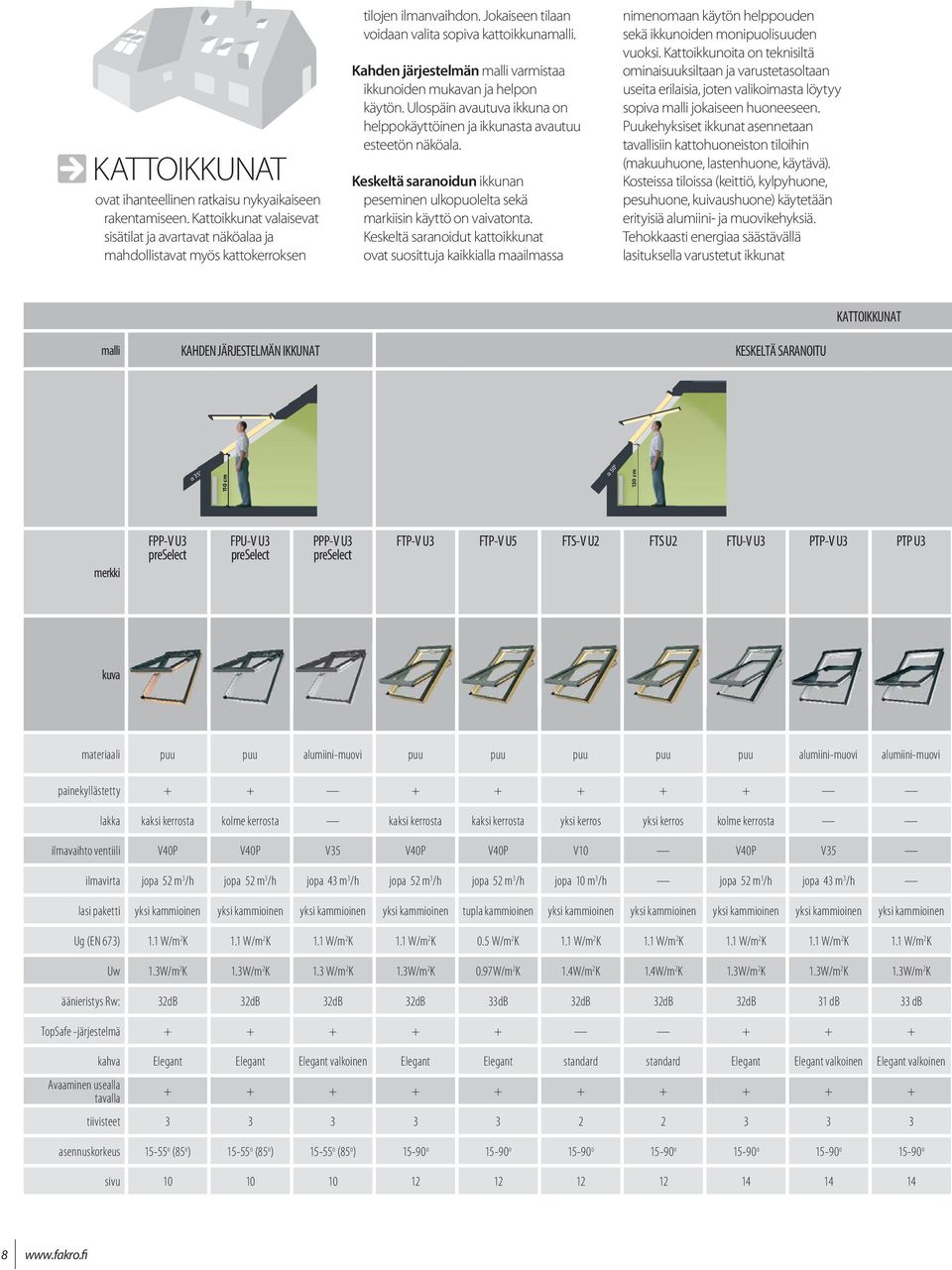

8 KATTOIKKUNAT ovat ihanteellinen ratkaisu nykyaikaiseen rakentamiseen. Kattoikkunat valaisevat sisätilat ja avartavat näköalaa ja mahdollistavat myös kattokerroksen tilojen ilmanvaihdon. Jokaiseen tilaan voidaan valita sopiva kattoikkunamalli. Kahden järjestelmän malli varmistaa ikkunoiden mukavan ja helpon käytön. Ulospäin avautuva ikkuna on helppokäyttöinen ja ikkunasta avautuu esteetön näköala. Keskeltä saranoidun ikkunan peseminen ulkopuolelta sekä markiisin käyttö on vaivatonta. Keskeltä saranoidut kattoikkunat ovat suosittuja kaikkialla maailmassa nimenomaan käytön helppouden sekä ikkunoiden monipuolisuuden vuoksi. Kattoikkunoita on teknisiltä ominaisuuksiltaan ja varustetasoltaan useita erilaisia, joten valikoimasta löytyy sopiva malli jokaiseen huoneeseen. Puukehyksiset ikkunat asennetaan tavallisiin kattohuoneiston tiloihin (makuuhuone, lastenhuone, käytävä). Kosteissa tiloissa (keittiö, kylpyhuone, pesuhuone, kuivaushuone) käytetään erityisiä alumiini- ja muovikehyksiä. Tehokkaasti energiaa säästävällä lasituksella varustetut ikkunat KATTOIKKUNAT malli KAHDEN JÄRJESTELMÄN IKKUNAT KESKELTÄ SARANOITU α cm α cm merkki FPP-V U3 preselect FPU-V U3 preselect PPP-V U3 preselect FTP-V U5 FTS-V U2 FTS U2 FTU-V U3 PTP-V U3 PTP U3 kuva materiaali puu puu alumiini-muovi puu puu puu puu puu alumiini-muovi alumiini-muovi painekyllästetty lakka kaksi kerrosta kolme kerrosta kaksi kerrosta kaksi kerrosta yksi kerros yksi kerros kolme kerrosta ilmavaihto ventiili V40P V40P V35 V40P V40P V10 V40P V35 ilmavirta jopa 52 m 3 /h jopa 52 m 3 /h jopa 43 m 3 /h jopa 52 m 3 /h jopa 52 m 3 /h jopa 10 m 3 /h jopa 52 m 3 /h jopa 43 m 3 /h lasi paketti yksi kammioinen yksi kammioinen yksi kammioinen yksi kammioinen tupla kammioinen yksi kammioinen yksi kammioinen yksi kammioinen yksi kammioinen yksi kammioinen Ug (EN 673) 1.1 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K 0.5 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K Uw 1.3W/m 2 K 1.3W/m 2 K 1.3 W/m 2 K 1.3W/m 2 K 0.97W/m 2 K 1.4W/m 2 K 1.4W/m 2 K 1.3W/m 2 K 1.3W/m 2 K 1.3W/m 2 K äänieristys Rw: 32dB 32dB 32dB 32dB 33dB 32dB 32dB 32dB 31 db 33 db TopSafe -järjestelmä kahva Elegant Elegant Elegant valkoinen Elegant Elegant standard standard Elegant Elegant valkoinen Elegant valkoinen Avaaminen usealla tavalla tiivisteet asennuskorkeus o (85 o ) o (85 o ) o (85 o ) o o o o o o o sivu

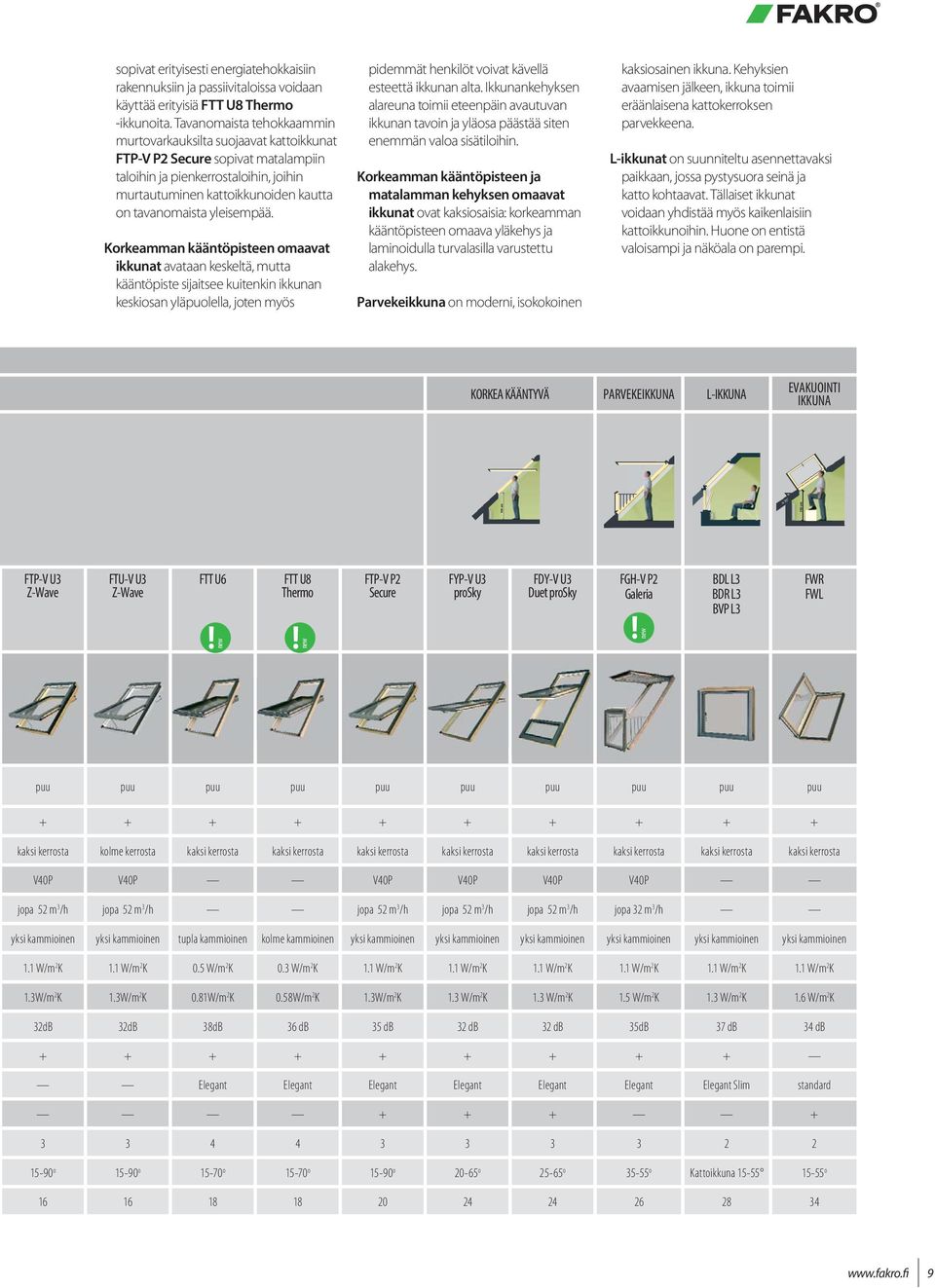

9 sopivat erityisesti energiatehokkaisiin rakennuksiin ja passiivitaloissa voidaan käyttää erityisiä FTT U8 Thermo -ikkunoita. Tavanomaista tehokkaammin murtovarkauksilta suojaavat kattoikkunat FTP-V P2 Secure sopivat matalampiin taloihin ja pienkerrostaloihin, joihin murtautuminen kattoikkunoiden kautta on tavanomaista yleisempää. Korkeamman kääntöpisteen omaavat ikkunat avataan keskeltä, mutta kääntöpiste sijaitsee kuitenkin ikkunan keskiosan yläpuolella, joten myös pidemmät henkilöt voivat kävellä esteettä ikkunan alta. Ikkunankehyksen alareuna toimii eteenpäin avautuvan ikkunan tavoin ja yläosa päästää siten enemmän valoa sisätiloihin. Korkeamman kääntöpisteen ja matalamman kehyksen omaavat ikkunat ovat kaksiosaisia: korkeamman kääntöpisteen omaava yläkehys ja laminoidulla turvalasilla varustettu alakehys. Parvekeikkuna on moderni, isokokoinen kaksiosainen ikkuna. Kehyksien avaamisen jälkeen, ikkuna toimii eräänlaisena kattokerroksen parvekkeena. L-ikkunat on suunniteltu asennettavaksi paikkaan, jossa pystysuora seinä ja katto kohtaavat. Tällaiset ikkunat voidaan yhdistää myös kaikenlaisiin kattoikkunoihin. Huone on entistä valoisampi ja näköala on parempi. KORKEA KÄÄNTYVÄ PARVEKEIKKUNA L-IKKUNA EVAKUOINTI IKKUNA 110 cm α cm Z-Wave FTU-V U3 Z-Wave FTT U6! new FTT U8 Thermo! new FTP-V P2 Secure FYP-V U3 prosky FDY-V U3 Duet prosky FGH-V P2 Galeria! new BDL L3 BDR L3 BVP L3 FWR FWL puu puu puu puu puu puu puu puu puu puu kaksi kerrosta kolme kerrosta kaksi kerrosta kaksi kerrosta kaksi kerrosta kaksi kerrosta kaksi kerrosta kaksi kerrosta kaksi kerrosta kaksi kerrosta V40P V40P V40P V40P V40P V40P jopa 52 m 3 /h jopa 52 m 3 /h jopa 52 m 3 /h jopa 52 m 3 /h jopa 52 m 3 /h jopa 32 m 3 /h yksi kammioinen yksi kammioinen tupla kammioinen kolme kammioinen yksi kammioinen yksi kammioinen yksi kammioinen yksi kammioinen yksi kammioinen yksi kammioinen 1.1 W/m 2 K 1.1 W/m 2 K 0.5 W/m 2 K 0.3 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K 1.3W/m 2 K 1.3W/m 2 K 0.81W/m 2 K 0.58W/m 2 K 1.3W/m 2 K 1.3 W/m 2 K 1.3 W/m 2 K 1.5 W/m 2 K 1.3 W/m 2 K 1.6 W/m 2 K 32dB 32dB 38dB 36 db 35 db 32 db 32 db 35dB 37 db 34 db Elegant Elegant Elegant Elegant Elegant Elegant Elegant Slim standard o o o o o o o o Kattoikkuna o

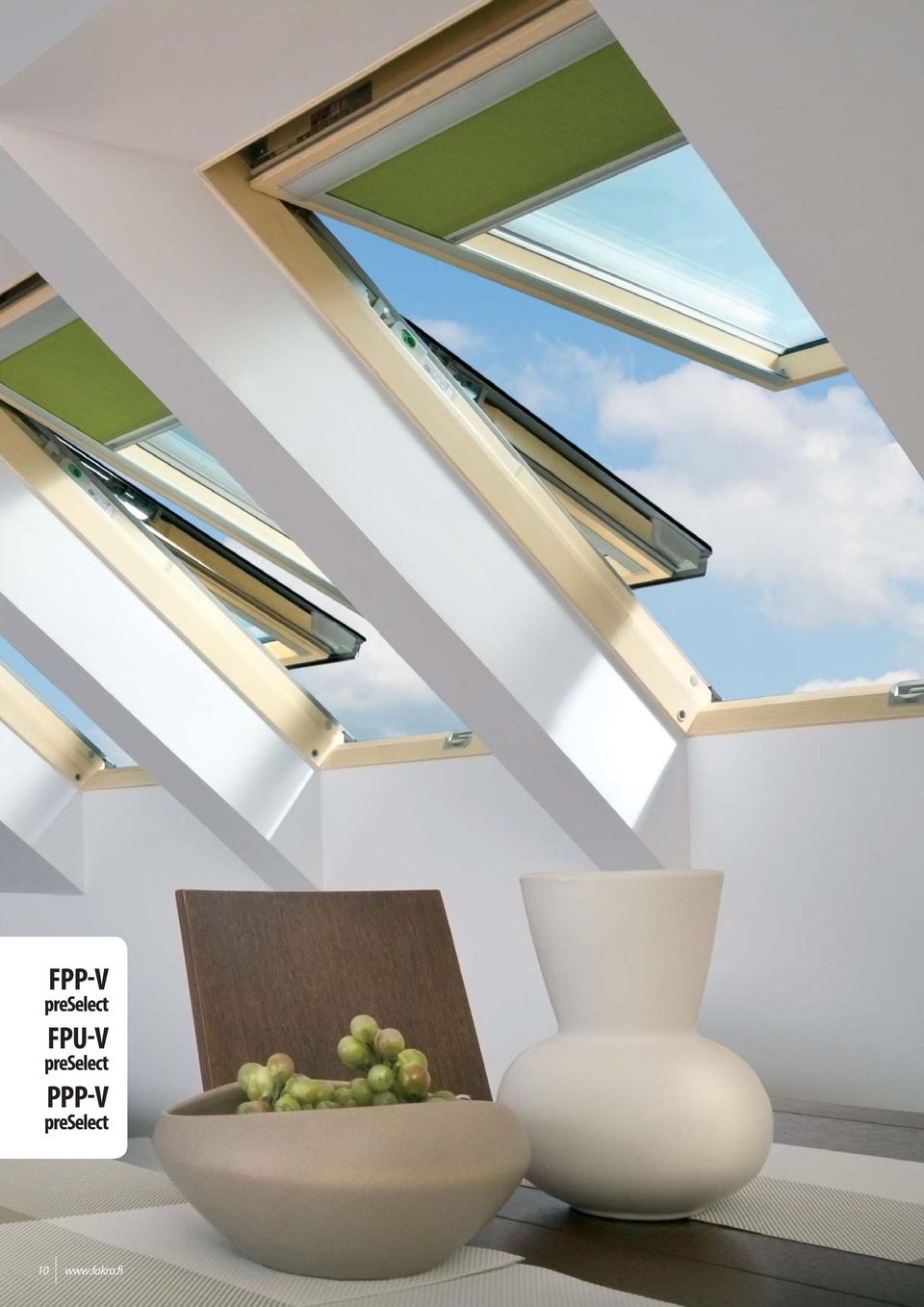

10 FPP-V preselect FPU-V preselect PPP-V preselect 10

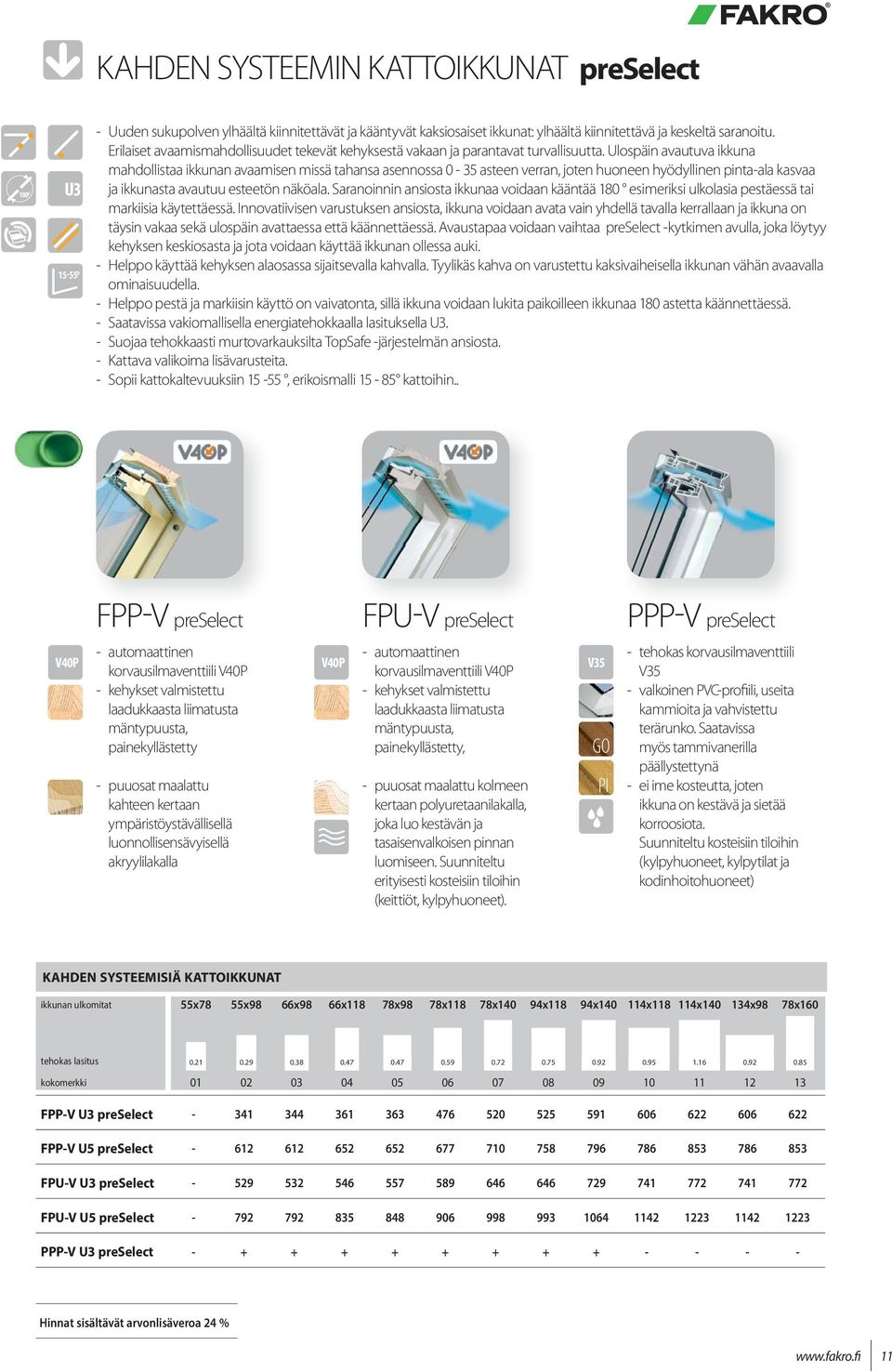

11 KAHDEN SYSTEEMIN KATTOIKKUNAT preselect U Uuden sukupolven ylhäältä kiinnitettävät ja kääntyvät kaksiosaiset ikkunat: ylhäältä kiinnitettävä ja keskeltä saranoitu. Erilaiset avaamismahdollisuudet tekevät kehyksestä vakaan ja parantavat turvallisuutta. Ulospäin avautuva ikkuna mahdollistaa ikkunan avaamisen missä tahansa asennossa 0-35 asteen verran, joten huoneen hyödyllinen pinta-ala kasvaa ja ikkunasta avautuu esteetön näköala. Saranoinnin ansiosta ikkunaa voidaan kääntää 180 esimeriksi ulkolasia pestäessä tai markiisia käytettäessä. Innovatiivisen varustuksen ansiosta, ikkuna voidaan avata vain yhdellä tavalla kerrallaan ja ikkuna on täysin vakaa sekä ulospäin avattaessa että käännettäessä. Avaustapaa voidaan vaihtaa preselect -kytkimen avulla, joka löytyy kehyksen keskiosasta ja jota voidaan käyttää ikkunan ollessa auki. - Helppo käyttää kehyksen alaosassa sijaitsevalla kahvalla. Tyylikäs kahva on varustettu kaksivaiheisella ikkunan vähän avaavalla ominaisuudella. - Helppo pestä ja markiisin käyttö on vaivatonta, sillä ikkuna voidaan lukita paikoilleen ikkunaa 180 astetta käännettäessä. - Saatavissa vakiomallisella energiatehokkaalla lasituksella U3. - Suojaa tehokkaasti murtovarkauksilta TopSafe -järjestelmän ansiosta. - Kattava valikoima lisävarusteita. - Sopii kattokaltevuuksiin 15-55, erikoismalli kattoihin.. FPP-V preselect FPU-V preselect PPP-V preselect V40P - automaattinen korvausilmaventtiili V40P - kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty - puuosat maalattu kahteen kertaan ympäristöystävällisellä luonnollisensävyisellä ayylilakalla V40P - automaattinen korvausilmaventtiili V40P - kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty, - puuosat maalattu kolmeen kertaan polyuretaanilakalla, joka luo kestävän ja tasaisenvalkoisen pinnan luomiseen. Suunniteltu erityisesti kosteisiin tiloihin (keittiöt, kylpyhuoneet). V35 GO PI - tehokas korvausilmaventtiili V35 - valkoinen PVC-profiili, useita kammioita ja vahvistettu terärunko. Saatavissa myös tammivanerilla päällystettynä - ei ime kosteutta, joten ikkuna on kestävä ja sietää korroosiota. Suunniteltu kosteisiin tiloihin (kylpyhuoneet, kylpytilat ja kodinhoitohuoneet) KAHDEN SYSTEEMISIÄ KATTOIKKUNAT ikkunan ulkomitat 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 tehokas lasitus kokomerkki FPP-V U3 preselect FPP-V U5 preselect FPU-V U3 preselect FPU-V U5 preselect PPP-V U3 preselect Hinnat sisältävät arvonlisäveroa 24 % 11

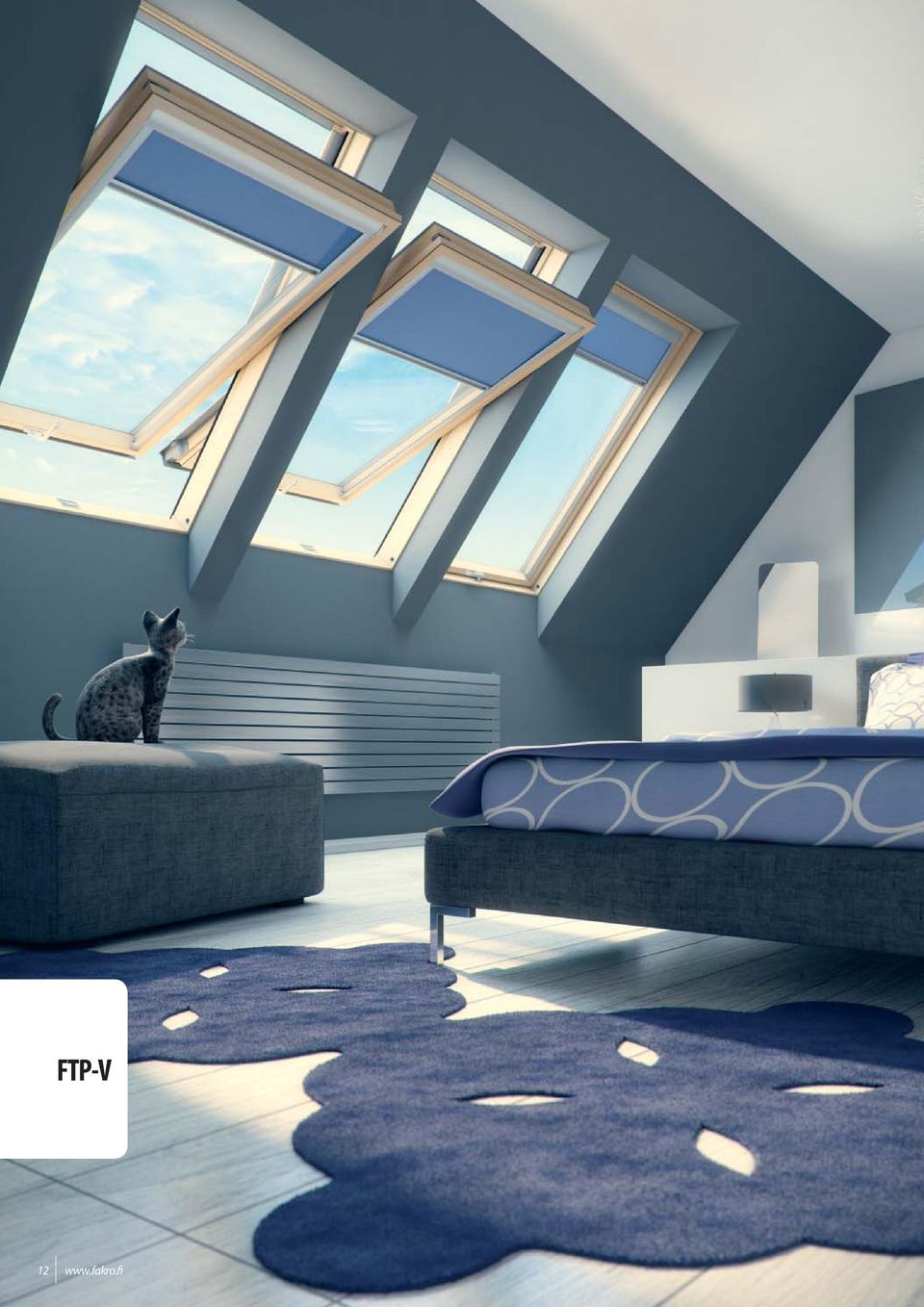

12 FTP-V 12

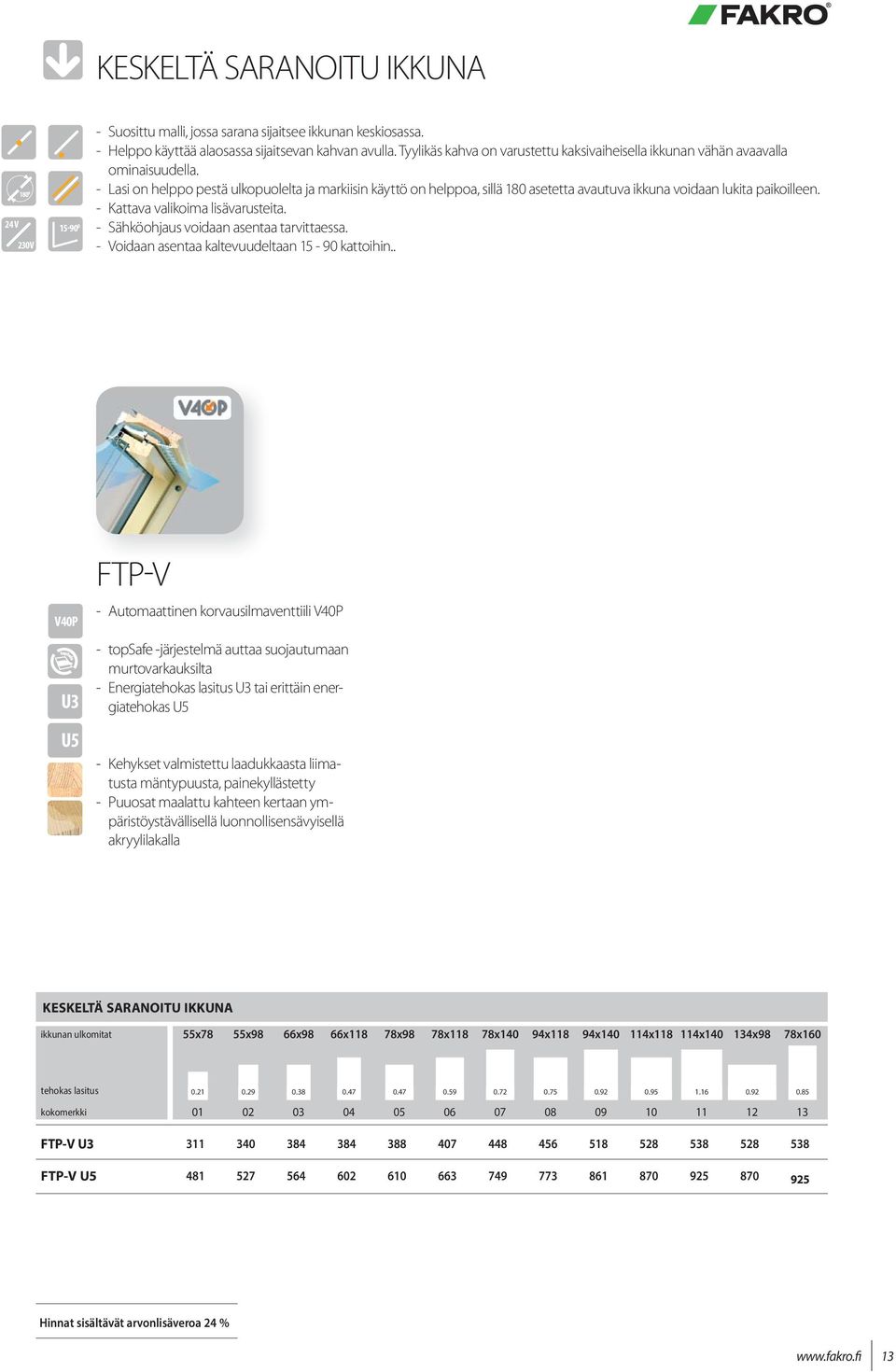

13 KESKELTÄ SARANOITU IKKUNA V 230V Suosittu malli, jossa sarana sijaitsee ikkunan keskiosassa. - Helppo käyttää alaosassa sijaitsevan kahvan avulla. Tyylikäs kahva on varustettu kaksivaiheisella ikkunan vähän avaavalla ominaisuudella. - Lasi on helppo pestä ulkopuolelta ja markiisin käyttö on helppoa, sillä 180 asetetta avautuva ikkuna voidaan lukita paikoilleen. - Kattava valikoima lisävarusteita. - Sähköohjaus voidaan asentaa tarvittaessa. - Voidaan asentaa kaltevuudeltaan kattoihin.. V40P U3 U5 FTP-V - Automaattinen korvausilmaventtiili V40P - topsafe -järjestelmä auttaa suojautumaan murtovarkauksilta - Energiatehokas lasitus U3 tai erittäin energiatehokas U5 - Kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty - Puuosat maalattu kahteen kertaan ympäristöystävällisellä luonnollisensävyisellä ayylilakalla KESKELTÄ SARANOITU IKKUNA ikkunan ulkomitat 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 tehokas lasitus kokomerkki FTP-V U Hinnat sisältävät arvonlisäveroa 24 % 13

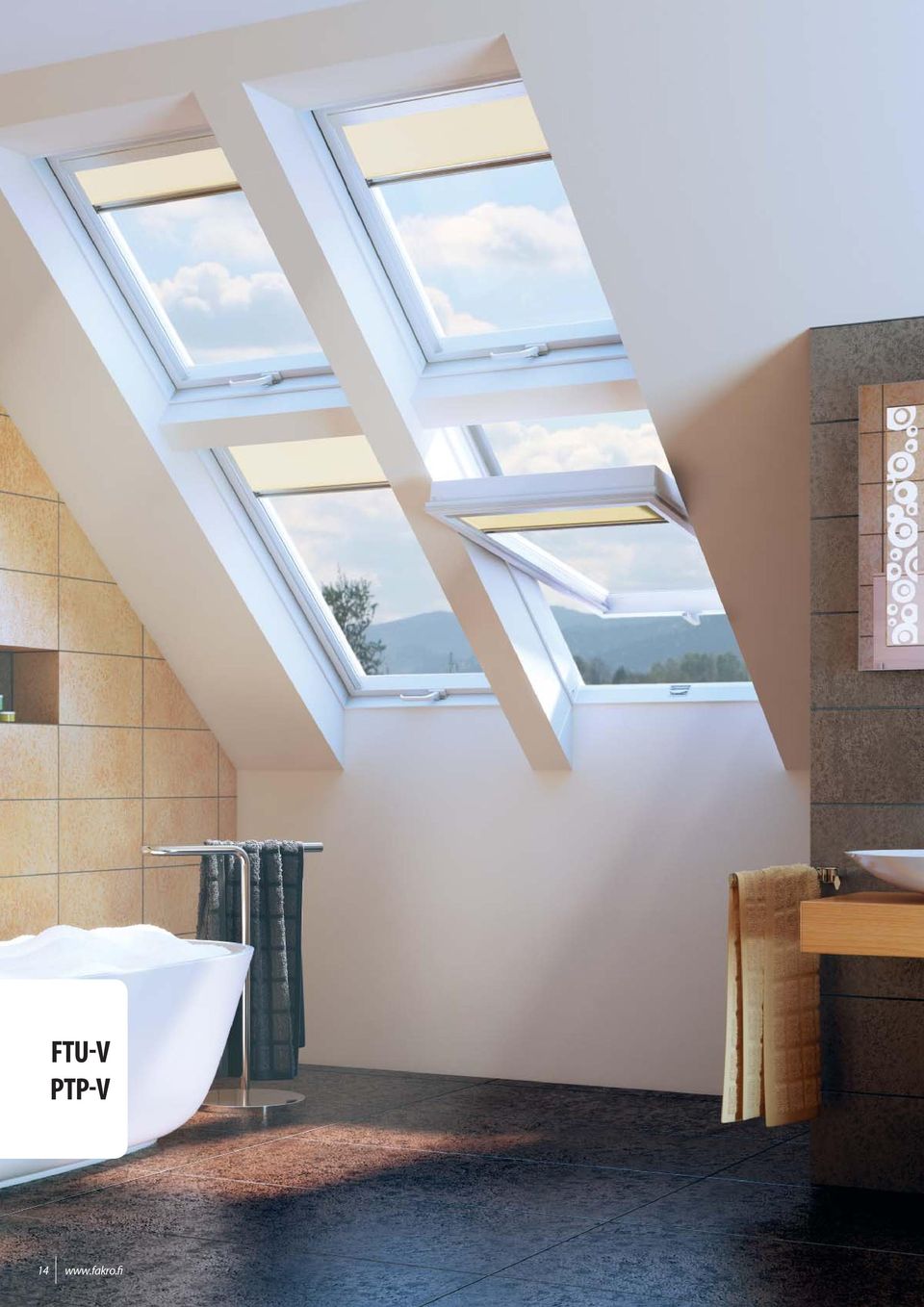

14 FTU-V PTP-V 14

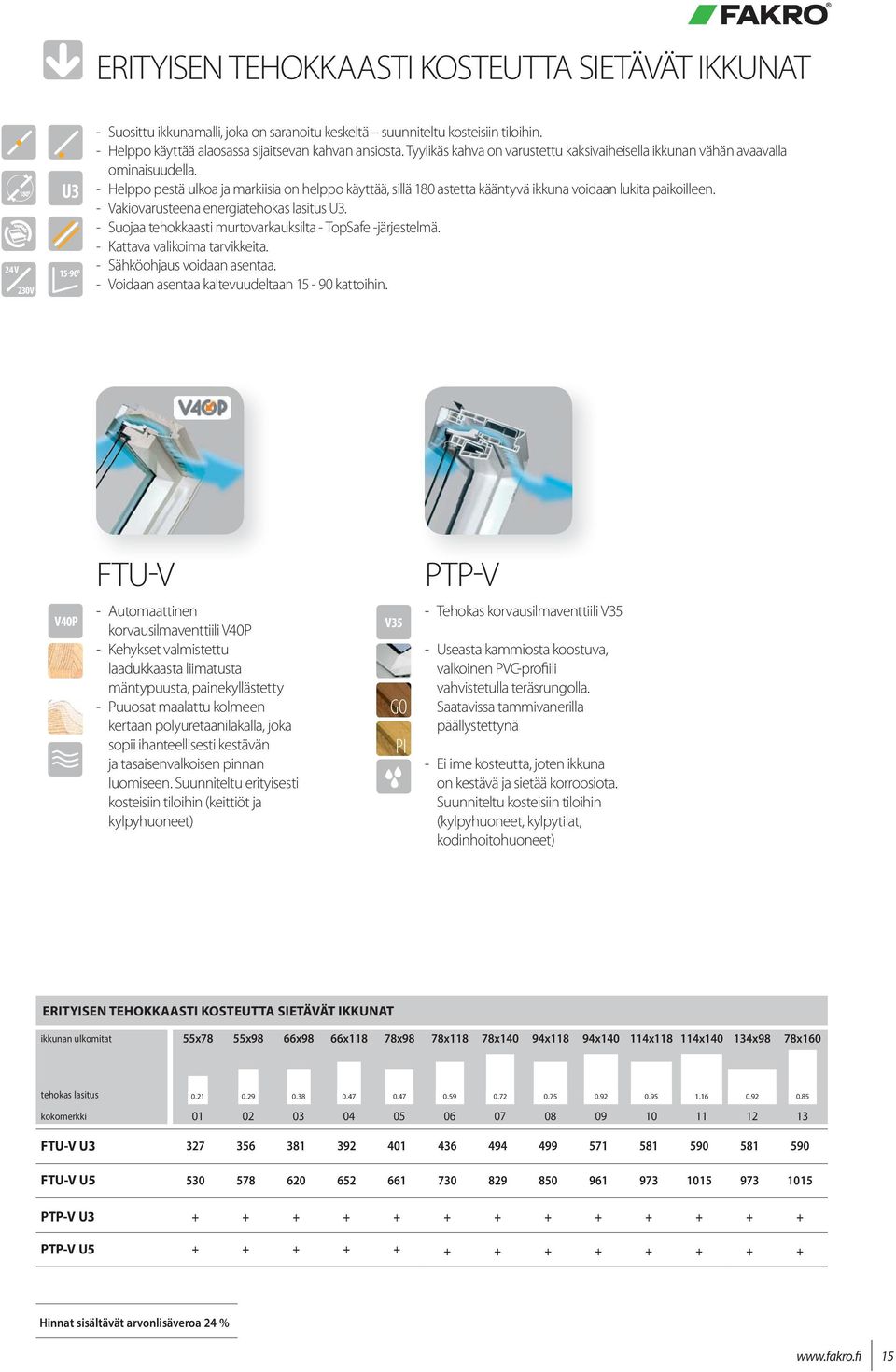

15 ERITYISEN TEHOKKAASTI KOSTEUTTA SIETÄVÄT IKKUNAT V 230V U Suosittu ikkunamalli, joka on saranoitu keskeltä suunniteltu kosteisiin tiloihin. - Helppo käyttää alaosassa sijaitsevan kahvan ansiosta. Tyylikäs kahva on varustettu kaksivaiheisella ikkunan vähän avaavalla ominaisuudella. - Helppo pestä ulkoa ja markiisia on helppo käyttää, sillä 180 astetta kääntyvä ikkuna voidaan lukita paikoilleen. - Vakiovarusteena energiatehokas lasitus U3. - Suojaa tehokkaasti murtovarkauksilta - TopSafe -järjestelmä. - Kattava valikoima tarvikkeita. - Sähköohjaus voidaan asentaa. - Voidaan asentaa kaltevuudeltaan kattoihin. FTU-V PTP-V V40P - Automaattinen korvausilmaventtiili V40P - Kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty - Puuosat maalattu kolmeen kertaan polyuretaanilakalla, joka sopii ihanteellisesti kestävän ja tasaisenvalkoisen pinnan luomiseen. Suunniteltu erityisesti kosteisiin tiloihin (keittiöt ja kylpyhuoneet) V35 GO PI - Tehokas korvausilmaventtiili V35 - Useasta kammiosta koostuva, valkoinen PVC-profiili vahvistetulla teräsrungolla. Saatavissa tammivanerilla päällystettynä - Ei ime kosteutta, joten ikkuna on kestävä ja sietää korroosiota. Suunniteltu kosteisiin tiloihin (kylpyhuoneet, kylpytilat, kodinhoitohuoneet) ERITYISEN TEHOKKAASTI KOSTEUTTA SIETÄVÄT IKKUNAT ikkunan ulkomitat 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 tehokas lasitus kokomerkki FTU-V U FTU-V U PTP-V U PTP-V U Hinnat sisältävät arvonlisäveroa 24 % 15

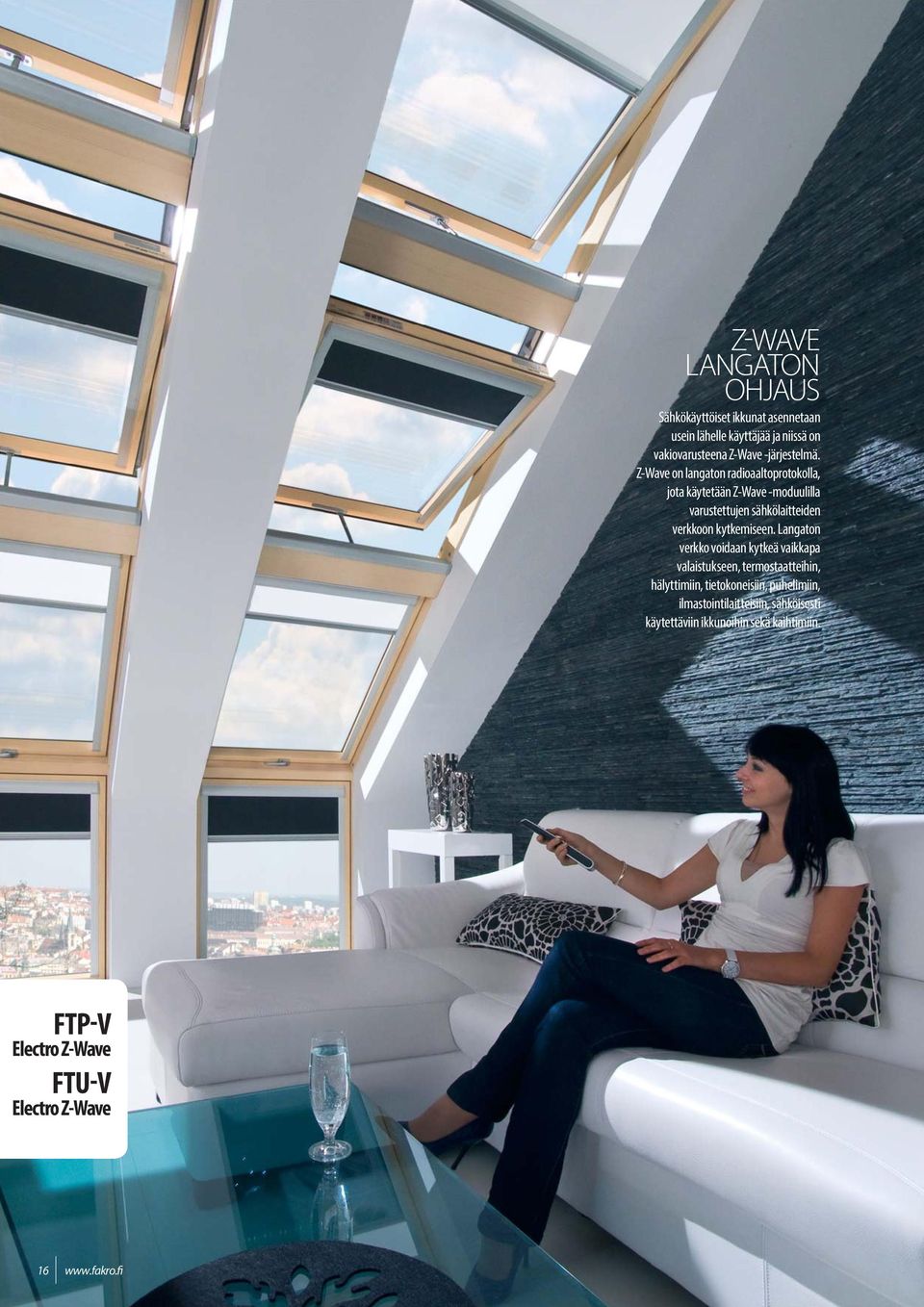

16 Z-WAVE LANGATON OHJAUS Sähkökäyttöiset ikkunat asennetaan usein lähelle käyttäjää ja niissä on vakiovarusteena Z-Wave -järjestelmä. Z-Wave on langaton radioaaltoprotokolla, jota käytetään Z-Wave -moduulilla varustettujen sähkölaitteiden verkkoon kytkemiseen. Langaton verkko voidaan kytkeä vaikkapa valaistukseen, termostaatteihin, hälyttimiin, tietokoneisiin, puhelimiin, ilmastointilaitteisiin, sähköisesti käytettäviin ikkunoihin sekä kaihtimiin. FTP-V Electro Z-Wave FTU-V Electro Z-Wave 16

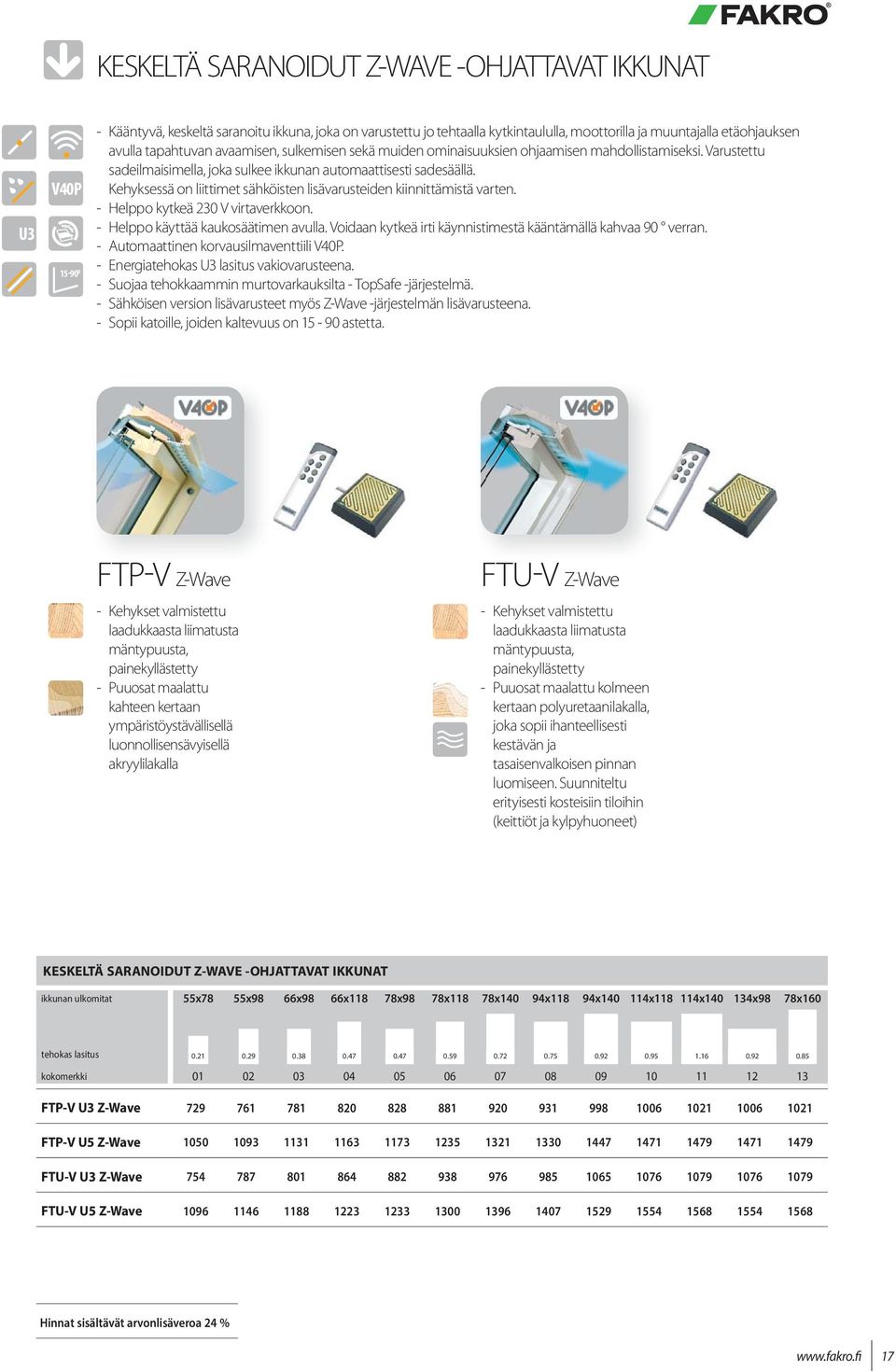

17 KESKELTÄ SARANOIDUT Z-WAVE -OHJATTAVAT IKKUNAT U3 V40P Kääntyvä, keskeltä saranoitu ikkuna, joka on varustettu jo tehtaalla kytkintaululla, moottorilla ja muuntajalla etäohjauksen avulla tapahtuvan avaamisen, sulkemisen sekä muiden ominaisuuksien ohjaamisen mahdollistamiseksi. Varustettu sadeilmaisimella, joka sulkee ikkunan automaattisesti sadesäällä. Kehyksessä on liittimet sähköisten lisävarusteiden kiinnittämistä varten. - Helppo kytkeä 230 V virtaverkkoon. - Helppo käyttää kaukosäätimen avulla. Voidaan kytkeä irti käynnistimestä kääntämällä kahvaa 90 verran. - Automaattinen korvausilmaventtiili V40P. - Energiatehokas U3 lasitus vakiovarusteena. - Suojaa tehokkaammin murtovarkauksilta - TopSafe -järjestelmä. - Sähköisen version lisävarusteet myös Z-Wave -järjestelmän lisävarusteena. - Sopii katoille, joiden kaltevuus on astetta. FTP-V Z-Wave - Kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty - Puuosat maalattu kahteen kertaan ympäristöystävällisellä luonnollisensävyisellä ayylilakalla FTU-V Z-Wave - Kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty - Puuosat maalattu kolmeen kertaan polyuretaanilakalla, joka sopii ihanteellisesti kestävän ja tasaisenvalkoisen pinnan luomiseen. Suunniteltu erityisesti kosteisiin tiloihin (keittiöt ja kylpyhuoneet) KESKELTÄ SARANOIDUT Z-WAVE -OHJATTAVAT IKKUNAT ikkunan ulkomitat 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 tehokas lasitus kokomerkki Z-Wave FTP-V U5 Z-Wave FTU-V U3 Z-Wave FTU-V U5 Z-Wave Hinnat sisältävät arvonlisäveroa 24 % 17

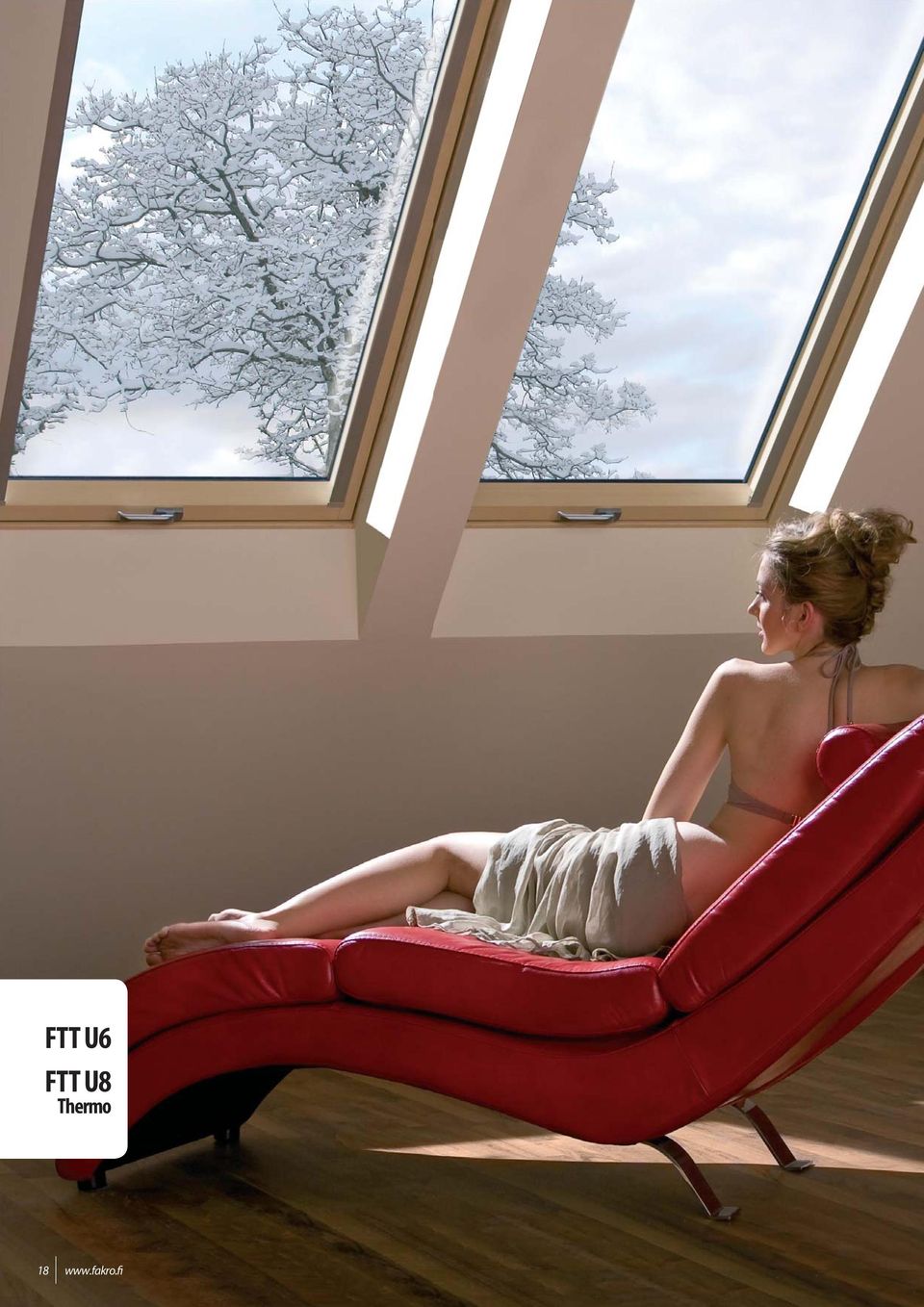

18 FTT U6 FTT U8 Thermo 18

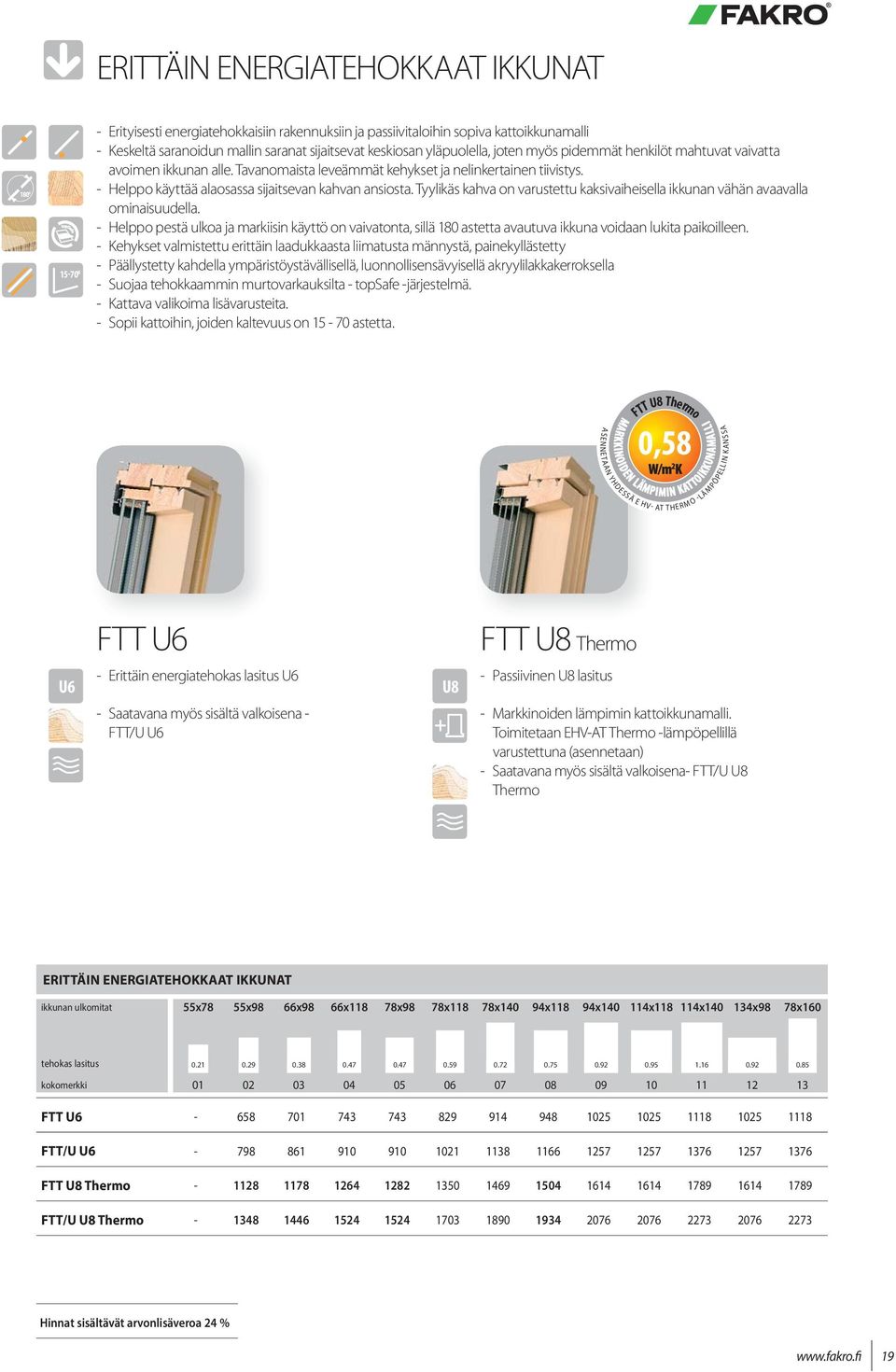

19 DESSÄ E YH TAAN HV- AT NE ASEN THER M O -LÄ M PÖ PELLIN K ANSSA ERITTÄIN ENERGIATEHOKKAAT IKKUNAT Erityisesti energiatehokkaisiin rakennuksiin ja passiivitaloihin sopiva kattoikkunamalli - Keskeltä saranoidun mallin saranat sijaitsevat keskiosan yläpuolella, joten myös pidemmät henkilöt mahtuvat vaivatta avoimen ikkunan alle. Tavanomaista leveämmät kehykset ja nelinkertainen tiivistys. - Helppo käyttää alaosassa sijaitsevan kahvan ansiosta. Tyylikäs kahva on varustettu kaksivaiheisella ikkunan vähän avaavalla ominaisuudella. - Helppo pestä ulkoa ja markiisin käyttö on vaivatonta, sillä 180 astetta avautuva ikkuna voidaan lukita paikoilleen. - Kehykset valmistettu erittäin laadukkaasta liimatusta männystä, painekyllästetty - Päällystetty kahdella ympäristöystävällisellä, luonnollisensävyisellä ayylilakkakerroksella - Suojaa tehokkaammin murtovarkauksilta - topsafe -järjestelmä. - Kattava valikoima lisävarusteita. - Sopii kattoihin, joiden kaltevuus on astetta. FTT U8 Thermo MARKKINOIDEN LÄMPIMIN KATTOIKKUNAMALLI FTT U6 FTT U8 Thermo U6 - Erittäin energiatehokas lasitus U6 U8 - Passiivinen U8 lasitus - Saatavana myös sisältä valkoisena - FTT/U U6 - Markkinoiden lämpimin kattoikkunamalli. Toimitetaan EHV-AT Thermo -lämpöpellillä varustettuna (asennetaan) - Saatavana myös sisältä valkoisena- FTT/U U8 Thermo ERITTÄIN ENERGIATEHOKKAAT IKKUNAT ikkunan ulkomitat 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 tehokas lasitus kokomerkki FTT U FTT/U U FTT U8 Thermo FTT/U U8 Thermo Hinnat sisältävät arvonlisäveroa 24 % 19

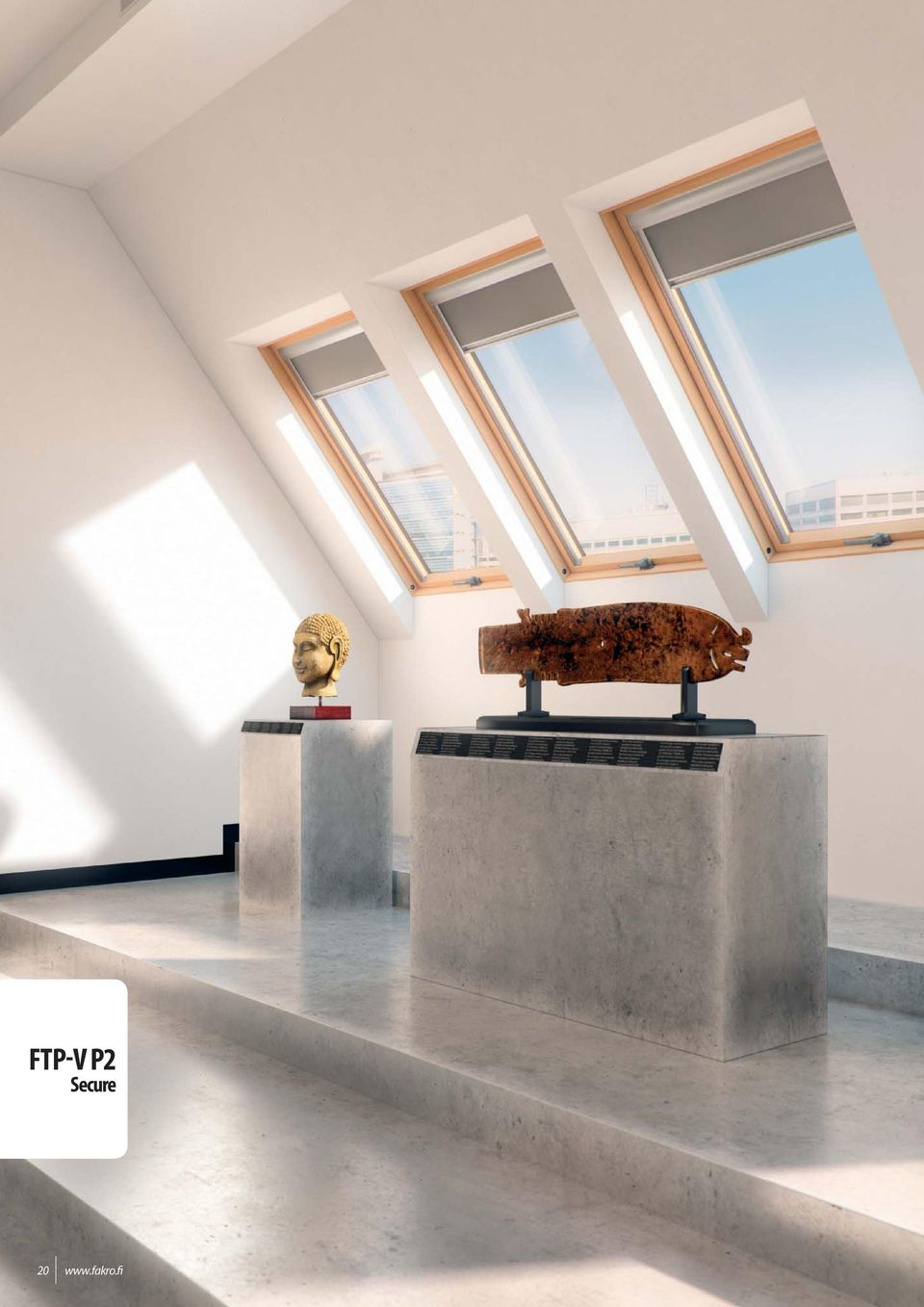

20 FTP-V P2 Secure 20

21 V40P P KESKELTÄ SARANOITU IKKUNAMALLI JOKA SUOJAA TEHOKKAASTI MURTOVARKAUKSILTA Secure - Ikkuna on varustettu vahvistetulla topsafe -järjestelmällä, joka estää tehokkaasti turvallisen luokan P2A lasin ja lukittavan kahvan irrottamisen. Tähän ikkunaan ei tarvitse asentaa muita turvallisuuden varmistavia varusteita, kuten esimeriksi ylimääräisiä lukkoja, jotka hankaloittavat ikkunan käyttöä. - Helppo ja mukava käyttää tavanomaisten ikkunoiden tapaan, sillä kahva sijaitsee alaosassa. Tyylikäs kahva on varustettu kaksivaiheisella ikkunan vähän avaavalla ominaisuudella. - Automaattinen korvausilmaventtiili V40P. - Lasi on helppo pestä ulkopuolelta ja markiisin käyttö on vaivatonta, sillä 180 asetetta avautuva ikkuna voidaan lukita paikoilleen. - Laminoitu turvaluokitusta P2 vastaava lasi. - Kehys on valmistettu erittäin laadukkaasta liimatusta mäntypuusta, painekyllästetty. - Kehyksen pinta on käsitelty kahdella ympäristöystävällisellä, luonnollisensävyisellä ayylilakkakerroksella - Kattava valikoima lisävarusteita. - Sopii käytettäväksi katoissa, joiden kaltevuus on astetta. FTP-V P2 Secure - FTP-V P2 Secure -kattoikkunalla on hollantilainen asuinturvallisuutta koskeva laatusertifikaatti FTP-V P2 Secure -kattoikkuna on suojattu esimeriksi seuraavanlaisilta murtautumisyrityksiltä: - ikkunan yläosan rikkominen - kahvan vääntäminen työkalulla - lasin helppo poistaminen - lasin rikkominen - Saatavana myös sisältä valkoisena - FTU-V P2 Secure laminoitu ja anti murron lasi luokka P2A järjestelmä estää lasin poistamisen Kahva on varustettu turvalukituksella TEHOKKAAMMIN MURTOVARKAUKSILTA SUOJAAVA KESKELTÄ SARANOITU IKKKUNA Secure ikkunan ulkomitat 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 tehokas lasitus kokomerkki FTP-V P2 Secure FTU-V P2 Secure Hinnat sisältävät arvonlisäveroa 24 % 21

22 PELLITYKSET Pellit ovat ehdottoman tärkeitä kattoikkunan asianmukaisessa asentamisessa. Huolellisesti suunnitellut pellit varmistavat kestävän ja tiiviin asennuksen kattoon. Peltien tarkoituksena on varmistaa sadeveden sekä sulavan lumen asianmukainen poistaminen ikkunasta sekä ikkunan suojaaminen tuulelta. FAKRO tuotevalikoima käsittää useita erilaisia peltejä, jotka on valmistettu alumiinipellistä ja päällystetty huolellisesti polyesterilakalla. Perussävy on harmaan- ja ruskeansävyinen RAL 7022, joten ikkuna sopii hyvin yhteen yleisimpien kattomateriaalien sävyjen kanssa. 22

23 Vakiomallisten peltien avulla ikkunat voidaan asentaa yleisimmistä materiaaleista valmistettuihin kattoihin: ESV korkeintaan 10 mm paksuisille tasakattomateriaaleille (2x5 mm) EZV-A profiloidut kattomateriaalit (profiilin syvyys korkeintaan 45 mm) EHV-A korkean profiili kattomateriaalit (profiilin syvyys korkeintaan 90 mm) EHV-AT Thermo lämpöeristää kattoikkunan karmin ulkopuolelta tehokkaasti PELLIT KESKELTÄ SARANOITUIHIN, YLÄOSASTA KIINNITETTÄVIIN JA KÄÄNTYVIIN IKKUNOIHIN ikkunan mitat [cm] 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 kokomerkki ESV tasakattomateriaaleille EZV-A profiloiduille kattomateriaaleille EHV-A korkeille profiloiduille kattomateriaaleille EHV-AT Thermo* *tasakatoille ja korkeille profiloiduille kattomateriaaleille tarkoitetut pellit (profiilin syvyys korkeintaan 90 mm) IKKUNAYHDISTELMIEN PELLIT Yhdistelmäpellitykset ovat valmiita peltikokoonpanoja erilaisten ikkunaryhmien pellitykseen (vaakasuoraan, pystysuoraan ja ryhminä). Vaakasuoraan yhdistettävien ikkunoiden etäisyys on yleensä 10 cm. FAKRO valikoimaan kuuluu seitsemän valmista järjestelmää, joiden keskinäistä järjestystä voidaan muuttaa asiakkaan toiveiden mukaan B2/1 vaakasuora yhdistelmä B1/2 pystysuora yhdistelmä B2/2 kokoonpano SUOSITUIMMAT YHDISTELMÄT PROFILOITUHIN KATTOIHIN ikkunan mitat [cm] 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 kokomerkki EZV-A B2/ EZV-A B1/ EZV-A B2/ ikkunan mitat [cm] 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 kokomerkki EHV-A B2/ EHV-A B1/ EHV-A B2/ ikkunan mitat [cm] 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 kokomerkki EHV-AT Thermo B2/1 EHV-AT Thermo B1/2 EHV-AT Thermo B2/ Hinnat sisältävät arvonlisäveroa 24 % 23

24 FYP-V prosky FDY-V Duet prosky 24

25 V40P U3 KOROTETULLA KÄÄNTÖPISTEELLÄ VARUSTETUT IKKUNAT - Ikkunan sarana on keskellä, mutta kääntöpiste sijaitsee ikkunan keskiosan yläpuolella, joten pitkäkin henkilö voi esteettä liikkua ikkunan alla. Kehyksen alaosa toimii yläosasta kiinnitetyn ikkunan tapaan ja ikkunan yläosasta pääsee puolestaan enemmän valoa sisätiloihin. Ikkunan ollessa avattuna 0 45 asteen verran, ikkunan innovatiivinen tukimekanismi mahdollistaa ikkunan auki pitämisen missä tahansa asennossa tällä välillä. Ainoa ikkuna markkinoilla, joka vastaa DIN standardin* vaatimuksia kaltevuudeltaan asteen kattoihin asennettuna ja jonka mukaan ikkunan alaosan reunan on oltava 95 cm lattiapinnan yläpuolella ja yläreunan vähintään 220 cm lattiapinnan yläpuolella. - Ikkunaa käytetään alaosassa sijaitsevan kahvan avulla. Tyylikäs kahva on varustettu kaksivaiheisella ikkunan vähän avaavalla ominaisuudella. - Automaattinen korvausilmaventtiili V40P - Energiatehokas lasitus U3 vakiovarusteena. - Erittäin laadukasta liimattua mäntyä, painekyllästetty. - Puuosat päällystetty kahdella ympäristöystävällisellä, luonnollisensävyisellä ayylilakkakerroksella - Ikkunaa voidaan kääntää 160 asteen verran ja lukita paikoilleen pesua varten. - Suojaa tehokkaasti murtovarkauksilta - TopSafe -järjestelmä. - Kattava valikoima lisävarusteita. * koskee saksalaisia markkinoita FYP-V prosky - yksiosainen ikkuna - voidaan asentaa kaltevuudeltaan kattoihin - saatavana myös sisältä valkoisena - FYU-VU3 prosky FDY-V Duet prosky - kaksiosainen ikkuna, alaosa ei avaudu ja varustettu turvalasilla L3 - voidaan asentaa kaltevuudeltaan kattoihin - Saatavana myös sisältä valkoisena - FDY-V /U U3 Duet prosky KORKEAMMALLA SIJAITSEVALLA KÄÄNTÖPISTEELLÄ VARUSTETUT IKKUNAT MATALAMPI KEHYS ikkunan ulkomitat [cm] 78x140 78x160 78x180 94x140 94x160 94x180 ikkunan ulkomitat [cm] 78x186 78x206 94x186 94x tehokas lasitus [m²] kokomerkki tehokas lasitus [m²] kokomerkki CA CB DA DB FYP-V U3 prosky FDY-V U3 Duet prosky FYU-V U3 prosky FDY-V/U U3 Duet prosky ikkunan ulkomitat [cm] kokomerkki 78x140 78x160 78x180 94x140 94x160 94x ikkunan ulkomitat [cm] kokomerkki 78x186 78x206 94x186 94x206 CA CB DA DB PELLIT KORKEAMMAN KÄÄNTÖPISTEEN IKKUNOIHIN ESV tasakatoihin EZV-A profiloituihin kattoihin EHV-A korkeisiin profiloituihin kattoihin EHV-AT Thermo korkeisiin profiloituihin kattoihin ESV tasakatoihin EZV-A profiloituihin kattoihin EHV-A korkeisiin profiloituihin kattoihin EHV-AT Thermo korkeisiin profiloituihin kattoihin Hinnat sisältävät arvonlisäveroa 24 % 25

26 TARVIKKEET Kattoikkunan tarvikkeet ovat toimivia ja höydyllisiä sekä näyttäviä. Erilaisten tarvikkeiden avulla voidaan säätää valon määrää, viilentää tilaa kesällä sekä säästää energiaa talvella. Kattava valikoima erilaisia malleja, kuvioita ja värisävyjä, joten kaikkiin koteihin ja tyyleihin löytyy varmasti yhteensopivat tarvikkeet. 26

27 SISÄPUOLEN LISÄVARUSTEITA SISÄISIÄ LISÄVARUSTEITA: I II 140 Sälekaihtimet AJP - mahdollisuus säätää huoneeseen tulevan valon määrää - säädä tulevan valon suuntaa muuttamalla säleiden kulmaa Rullakaihdin standard ARS - suojaa valolta - kaihdin voidaan sijoittaa kolmeen eri asentoon I II

28 SISÄPUOLEN LISÄVARUSTEITA I II Valolta suojaavat rullakaihtimet ARP - suojaa auringonvalolta aurinkoisina päivinä - kaihdin voidaan lukita mihin tahansa asentoon Pimennyskaihtimet ARF SUNSET - erittäin hyvä suoja auringonvalolta - mahdollisuus huoneen pimentämiseen - kaihdin voidaan lukita mihin tahansa asentoon - osittainen suoja auringon lämmöltä I II III N255 N53 N

29 SISÄPUOLEN LISÄVARUSTEITA I II Laskoskaihtimet APS - pehmeä hajautettu valo - voidaan lukita mihin tahansa asentoon Hyönteisverkko AMS - suojaa hyönteisiltä - varjostaa vain vähän - voidaan yhdistää muihin ikkunan sisä- tai ulkopuolelle asennettaviin tarvikkeisiin 29

30 30

31 KATTOIKKUNAN LISÄVARUSTEET ULKOISIA LISÄVARUSTEITA: I II III Markiisi AMZ - 8 kertaa tehokkaampi keino estää huoneen ylikuumeneminen - suojaa tehokkaasti auringon paahteelta - suojaa sisätilat tehokkaasti, mutta ei kuitenkaan peitä näköalaa - helppo käyttä-ikkuna voidaan peittää markiisilla koko kesän ajan, eikä markiisia tarvitse rullata joka päivä suojakoteloon kertaa tehokkaampi Ikkunan ulkopuolelle asennettavat kaihtimet ARZ - suojaa tehokkaasti helteeltä - vähentää lämpöhävikkiä talvella - mahdollistaa huoneen pimennyksen

32 MUUT LISÄVARUSTEET ZST ZBB ZBL ZWS 12 - Yleiskäyttöinen teleskooppivarsi hiukan kauemmaksi asennettujen ikkunoiden ja erilaisten kaihtimien käyttöön - ikkunan rajalliseen turvalliseen avaamiseen. Pysäyttimen avulla ikkuna voidaan jättää hiukan raolleen (noin 10 cm) - tyylikäs valkoinen ikkunalukko estää ikkunan vahingossa tapahtuvan aukeamisen. Asennetaan ikkunan alaosaan - käynnistin ikkunoiden ohjaamiseen - 12 DC (ohjauslaite ja vaihtomoottori on ostettava erikseen)* SÄHKÖISET OHJAUSLAITTEET Z-WAVE ZWK1 ZWK 15 ZWP 15 ZZ60 - seinään kiinnitettävä ohjain yhden tai useamman vastaanottimen samanaikaista ohjausta varten - seinään kiinnitettävä ohjain yhden tai useamman tuotteen samanaikaista ohjausta varten - kaukosäädin yhden tai useamman vastaanottimen samanaikaista ohjausta varten - kytkettävä virtalähde 12 V DC sähkölaitteita varten. Mahdollistaa kolmen sähköllä toimivan lisävarusteen virransyötön 32

33 ASENNUSTARVIKKEET FAKRO asennustarvikkeet helpottavat kattoikkunoiden vesitiiviin asentamisen kattorakenteisiin. XDP-aluskate ja XDS-höyrysulku toimitetaan ikkunakoon mukaan, joka nopeuttaa asentamista ja varmistaa karmin tiiviin liitännän kattorakenteisiin ulko-ja sisäpuolelta. Alkuperäisten asennustarvikkeiden käyttö takaa ikkunoiden ongelmattoman toiminnan vuosiksi eteenpäin. XLW Kehys XLW Valokehys- helpottaa kattorakenteen läpiviennin tekemistä. Valokehys on suunniteltu siten, että valokuilu voidaan avartaa ikkunan yläreunasta vaakaan ja alareunasta kohtisuoraan lattiaan. XLW-F on suunniteltu asennettavaksi ainoastaan puukehysikkunoihin ja XLW-P puolestaan alumiini/ muovikehyksisiin ikkunoihin XDP Eristyssarja XDP-Aluskatekangashelpottaa ja varmistaa kattorakenteen aluskatteen vesitiiviin liittämisen karmiin. XDP asennetaan ruoteiden päälle, jolloin karmin lisäeristäminen on mahdollista. XDP toimitetaan ikkunakoon mukaan ja toimitukseen sisältyy juoksutuskouru ja lampaanvillaeriste karmin ympärille. XDS ilmatiivis reunus XDS- Höyrysulkukaulushelpottaa karmin ja alakaton välisen rakenteen höyrysulun tekemistä, koska höyrysulkukaulus toimitetaan ikkunakoon mukaan. Höyrysulku kiinnitetään karmiin ja alakaton höyrymuoviin toimitukseen sisältyvin materiaalein. ASENNUSTARVIKKEET ikkunan ulkomitat [cm] 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 kokomerkki XLW-F 30 XLW-P 30 XLW-F 40 XLW-P XDP XDS Hinnat sisältävät arvonlisäveroa 24 % 33

34 DEC DMC DXC 34

35 TASAKATON KATTOIKKUNAT D_ C U Korkea energiatehokkuus. - Tarjoaa runsaasti luonnonvaloa. - Täydelliset lämmöneristysparametrit. Passiivisella U8-lasituksella DEC-C U8 -ikkunan lämmön läpäisykykykerroin koko ikkunalle on U=0.55 W/m²K according to EN1873 standard (for the size 120x120cm) - Laaja kokovalikoima. - Tasakattoikkuna voidaan asentaa myös ylimääräiselle korokkeelle, jonka korkeus on 15 cm, mikä nostaa ikkunaa ja mahdollistaa sen asennuksen, esim. puutarha- tai oleskelukatoille - Kuperat tasakaton ikkunat on tarkoitettu asennettavaksi katolle 0-15 kulmassa. Erityisesti profiloitu peitemateriaali puitteen valuntaraon alla helpottaa viimeisteltäessä ikkunan liittymistä kattomateriaaliin. - Ikkunan muotoilu mahdollistaa sisä- ja ulkopuolisten lisävarusteiden asennuksen. DEC - sähköisesti avattava langaton Z-Wave-järjestelmä DMC - käsin avattava DXC - ei avattava. kokomerkki 01K 02K 03K 04K 05K 06K 07K 10K 08K 09K*** 11K*** mitat [cm] 60x60 60x90 70x70 80x80 90x90 90x x x x x x220 Katon minimiaukko [cm] 60x60 60x90 70x70 80x80 90x90 90x x x x x x220 DEC-C U8(VSG) Sähköisesti avattava, DEC-C P2 Sähköisesti avattava, DXC-C P2 Ei avattava, * NBN S mukaisesti U=0,72 W/m²K* U=0,55 W/m²K** U=1,2 W/m²K* DMC-C P2 U=1,2 W/m²K* Käsin avattava, U=1,2 W/m²K*

36 DEF DMF DXF 36

37 TASAKATON KATTOIKKUNAT D_ F DU Hyvä energiatehokkuus. - Päästävät sisälle paljon luonnonvaloa. - Tasomaisilla D_F-kattoikkunoilla on poikkeuksellisen hyvä lämmöneristävyys ja innovatiivinen rakenne. - Ne ovat modernilla liimaustekniikalla on toteutettuja tyylikkäitä ja innovatiivisia ikkunoita - D_F-ikkunoita voidaan valmistaa monen kokoisina. Ne ovat ihanteellinen vaihtoehto vanhoille kattoikkunoille, jotka eivät täytä nykyisiä eristysvaatimuksia. - Tasakattoikkuna voidaan asentaa myös ylimääräiselle korokkeelle, jonka korkeus on 15 cm, mikä nostaa ikkunaa ja mahdollistaa sen asennuksen, esim. puutarha- tai oleskelukatoille - Tasomaiset D_F-kattoikkunat on tarkoitettu asennettaviksi katoille, joiden kaltevuus on Erityisesti profiloitu peitemateriaali puitteen valuntaraon alla helpottaa viimeisteltäessä ikkunan liittymistä kattomateriaaliin. - Ikkunan muotoilu mahdollistaa sisä- ja ulkopuolisten lisävarusteiden asennuksen. DEF - sähköisesti avattava langaton Z-Wave-järjestelmä DMF - käsin avattava DXF - ei avattava. kokomerkki 01K 02K 03K 04K 05K 06K 07K 10K 08K 09K 11K mitat [cm] 60x60 60x90 70x70 80x80 90x90 90x x x x x x220 Katon minimiaukko [cm] 60x60 60x90 70x70 80x80 90x90 90x x x x x x220 DEF DU6 U=0,88 W/m²K * Sähköisesti avattava, DMF DU6 U=0,88 W/m²K * Käsin avattava, DXF DU6 Ei avattava, U=0,88 W/m²K*

38 www www www www www www www ww w w ww.fa f.fa.fa.fa.fa.f.fa fa.fa fa o o o o o o o k o k o o k o k.fi 38 FW_

39 KATOLLE PÄÄSYN MAHDOLLISTAVAT IKKUNAT Katolle pääsyn mahdollistavat ikkunat tarjoavat nopean, helpon sekä turvallisen pääsyn katolle kunnostusta, asennusta tai huoltoa varten. Tällaisen ikkunan asentamismahdollisuudet riippuvat kattokerroksen huoneiden käyttötarkoituksesta. POISTUMISIKKUNA FW_ Poistumisikkunassa FW kattoikkunan ja katolle pääsyn mahdollistavan ikkunan ominaisuudet yhdistyvät. Katolle pääsyn mahdollistava ikkuna on helppo ja turvallinen tapa siirtyä katolle ja ikkunan kautta tiloihin virtaa myös valoa ja raitista ilmaa. FW-ikkunan lämpöä eristävät ominaisuudet ovat myös erinomaiset.. FW_ - suunniteltu asuinkäytössä olevia ja lämpöeristettyjä kattokerroksia varten. Valittavissa on oikealle tai vasemmalle avautuva malli. REUNASTA KIINNITETTÄÄV POISTUMISIKKUNA ulkomitat [cm] 66x78 66x98 66x118 78x98 78x118 94x118 94x98 kokomerkki FWL U3 (VASEN) FWR U3 (OIKEA) POISTUMISIKKUNOIDEN PELLIT ESW tasakatoille EZW-A profiloiduille katoille EHW-A profiloiduille korkeille katoille Hinnat sisältävät arvonlisäveroa 24 % 39

40 FSP P1 40

41 SAVUNPOISTOIKKUNA FSP P1 Ikkuna on osa painovoimaan perustuvaa savunpoistojärjestelmää ja sen tarkoituksen on poistaa liiallinen savu sekä lämpö tulipalon aikana. Lisäksi päivänvalo valaisee tilan ikkunan kautta. Ikkuna on varustettu kahdella sähkömoottorilla, jotka avaavat ikkunan käyttölaitteen lähettämän signaalin ohjaamana. Avoin ikkuna suojaa ikkuna-aukon sivutuulelta. Ikkuna asennetaan siten, että ikkunan reunat jäävät katonharjan alapuolelle. Savunpoistoikkuna on valmistettu ja sertifioitu standardin EN :2005 mukaisesti. Tällaisia ikkunoita käytetään yleensä portaikoissa. FSP Ominaisuudet valmistettu standardin EN :RE1000(+1000), SL500, WL1500, T(00) ja B300 mukaisesti; ikkuna-aukon maksimiavautumisaste: sekunnissa täydellä kuormituksella; sopii kattoihin, joiden kaltevuus on erikoispellityksellä E_S; puukehykset, kyllästetty kahdella ayylilakkakerroksella lakkaamalla; Tekniset tiedot Säde Virtalähde Nimellisvirta Aukaisuvoima Sulkemisvoima Toimintanopeus Käyttölämpötila Virtajohto Sähkömoottori SP8 350 mm 24 V DC 2x1A 800 N 400 N 7 mm/s ( 5 C) do (75 C) 2x2x0.75 m² (2x1mb) VAKIOKOOT Ikkunan ulkopuoli mitat [cm] 78x140 94x x x x98 Esteettömän ilmanvaihdon maksimialue (EN ) [m²] Varsinainen lasipinta [m²] kokomerkki FSP VAKIOPELLITYS Ulkomitat [cm] 78x140 94x x x x98 kokomerkki ESS pellitys ohuille ja litteille kattomateriaaleille EZS-P pellitys tiili- ja peltikattoihin EHS-P pellitys muodoltaan korkeille kattomateriaaleille ELS pellitys liuskekattoihin

42 MUUT TUOTTEET AURINKOPANEELIT FAKRO aurinkopaneelit voidaan asentaa erikseen tai yhdessä FAKRO kattoikkunoiden kanssa visuaalisesti miellyttävinä kokoonpanoina yhdessä vakiopellityksen kanssa. Aurinkopaneeleiden suosio kasvaa jatkuvasti ympäristöystävällisenä tapana hyödyntää aurinkoenergiaa veden lämmityksessä. Kokoonpano: SKW-aurinkopaneeli, sylinteri, paisuntasäiliö, pumppu ja ohjauslaite, glykoli, sekoitusventtiili, kytkentäsarja, paneelin kytkentäsarja Lisätietoja: SKW:n asennusväli on ja SKC:n asennusväli on Viidelle henkilölle suunnitellut aurinkopaneelit Perustuu on 1m²/hlö valon hyödyntämiseen ja sopii viiden hengen tiloihin pii viiden hengen tiloihin SKW 78/140 (5.46m²) SKW 114/118 (5.65m²) SKW 114/140 (5.44m²) SKW 114/206 (6.21m²) SKW 07 (78x140) 6 SKW 10 (114x118) 5 SKW 11 (114x140) 4 SKW 44 (114x206) litran sylinteri litran sylinteri litran sylinteri litran sylinteri 1 SBV 24L paisuntasäiliö 1 SBV 24L paisuntasäiliö 1 SBV 24L paisuntasäiliö 1 SBV 24L paisuntasäiliö 1 Ohjaimella varustettu pumppu 1 Ohjaimella varustettu pumppu 1 Ohjaimella varustettu pumppu 1 Ohjaimella varustettu pumppu 1 Glykoli 30l 1 Glykoli 30l 1 Glykoli 30l 1 Glykoli 30l 1 SMB 10m 2 SMB 10m 2 SMB 10m 2 SMB 10m 2 SMK 33cm 5 SMK 33cm 4 SMK 33cm 3 SMK 33cm 2 SWM Kuumasekoitusventtiili 1 SWM Kuumasekoitusventtiili 1 SWM Kuumasekoitusventtiili 1 SWM Kuumasekoitusventtiili 1 SAS ilmaseparaattori 1 SAS ilmaseparaattori 1 VALOTUNNELIT Valotunnelit ovat oiva ratkaisu luonnonvalon hyödyntämiseksi sisätiloissa silloin kun kattoikkunan tai tavanomaisten ikkunoiden asentaminen ei ole mahdollista. Valotunnelin ansiosta luonnonvalo luo miellyttävän tunnelman sekä kauniin valaistuksen sisätiloihin. Pimeät sisätilat, joissa ei ole luonnonvaloa, voivat olla käytön kannalta epämiellyttäviä. Valotunneleita on kahdenlaisia: kestävällä valon läpäisevällä putkella varustetut SRTvalotunnelit ja joustavalla valon läpäisevällä putkella varustetut SLT-valotunnelit. Pellityksen avulla valotunnelit voidaan asentaa miltei kaikenlaisiin kattoihin ja myös tasakattoihin. Valotunneleiden koot SLT vakiopellityksellä 35/200 55/200 SLT Plus Valaistuksella ja vakiopellityksellä 35/300 55/300 Halkaisija/tunnelin pituus [cm] SRT vakiopellityksellä 25/200 35/200 SRT Plus Valaistuksella ja vakiopellityksellä 25/200 35/200 Halkaisija/tunnelin pituus [cm]

43 IKKUNOIDEN KOOT Tarkista sopivan ikkunan korkeus ja leveys ja tutustu kokoa vastaaviin U-3-lasituksella varustettuihin tuotteisiin. Avautuvat Kattoikkunat Yhdistelmäalaikkunat kattoikkunat KORKEUS (cm) KORKEUS (cm) LEVEYS (cm) PTP U3 PTP-V U3 PTP U3 FW_ U3 FNP U3* FNP/D U3* PTP-V U3 PTP U3 FNP U3* FNP U3* FNP U3* BDL L3 BDR L3 BXP L3 FNP/D U3* PTP-V U3 PTP U3 FNP/D U3* PTP-V U3 PTP U3 FNP/D U3* PTP-V U3 PTP U3 LEVEYS (cm) BDL L3 BDR L3 BXP L3 BXP L3 BXP L3 WGT WGI BDL L3 BDR L3 BXP L3 WGT WGI FPP-V U3 PTP U3 PPP-V U3 FPP-V U3 PTP U3 PPP-V U3 FW_ U3 FPP-V U3 PTP U3 PPP-V U3 FW_ U3 FW_ U3 PTP-V U3 PTP U3 FPP-V U3 BDL L3 BDR L3 BDL L3 BDR L3 BDL L3 BDR L3 WLI WLI FPP-V U3 PTP U3 PPP-V U3 FPP-V U3 PTP U3 PPP-V U3 FPP-V U3 PTP U3 PPP-V U3 FW_ U3 FPP-V U3 PTP U3 PPP-V U3 FPP-V U3 PTP U3 PPP-V U3 FW_ U3 FPP-V U3 PTP U3 PPP-V U3 FYP-V U3 FPP-V U3 PTP U3 PPP-V U3 FW_ U3 FPP-V U3 PTP U3 PPP-V U3 FYP-V U3 FPP-V U3 PTP U3 FSP FWR U3 FWL U3 FPP-V U3 PPP-V U3 FSP PTP-V U3 PTP U3 Litteät kattoikkunat KORKEUS (cm) EFW FYP-V U3 PTP-V U3 PTP U3 FYP-V U3 PTP-V U3** PTP U3** LEVEYS (cm) EFW EFW EFW EFW EFW EFW EFW EFW FYP-V U3 FYP-V U3 EFW EFW EFW FDY-V U3 FDY-V U3 FDY-V U3 FYP-V U3 FDY-V U3 FYP-V U3 FAKRO valotunnelit FAKRO valotunnelit ovat joko joustavia tai kiinteitä putkia. Molempiin valotunnelimalleihin on saatavissa myös tasakattoihin asentamisen mahdollistavat lisätarvikkeet. SLT 35/200 55/200 SRT 25/200 35/200 FDY-V U3*** FDY-V U3*** FDY-V U3*** FDY-V U3*** FGH-V P2 Lisätietoja: Muut koot voidaan mahdollisuuksien mukaan toteuttaa tilauksesta. * avautumattomat ikkunat. ** PTP-V U3, PTP U3 suositellaan katoille, joiden kaltevuus on vähintään 25 astetta *** Saatavissa tilauksesta. 43

44 VITREA OY Kipparinkatu Espoo Puhelin info@vitrea.fi FAKRO TEKTUM OÜ Puhelin: info@tektum.ee FAKRO pidättää oikeuden muuttaa tuotteiden tietoja ja teknisiä määritelmiä ilman edeltävää ilmoitusta. FP/44-/FIN/ / B02V
