KIVÄÄRI. Oy K. Hjorth Ab Kohmankaari 7, TAMPERE (03) , FAX (3) STRASSER RS 05 12(12)

Transkriptio

1 STRASSER RS 05 12(12) Osumatarkkuuden takuu Aseen osumatarkkuus riippuu hyvin monista tekijöistä. Tärkeimpänä niistä on käytetty patruuna. Mikään ase ei osu yhtä hyvin kaikilla patruunalajeilla. Niiden välillä voi olla melkoisia eroja. Kiikaritähtäimellä ja sen kiinnityksellä on samoin merkittävä vaikutus osumatarkkuuteen. Myös parallaksivirhe, virheellinen silmän asema ja huonohko kiikarijalan asennus ovat tavallisia syitä huonoon osumakuvioon. Suositellaan käyttämään kiikariasennus asekorjaamon tarkistuksessa. Patruunoiden valinta tehdään kokeilemalla useita patruunalaatuja. Eri tehtaiden ja eri latauserien patruunat voivat antaa erilaisen osumakuvion. Kokeilemalla valituilla optimipatruunoilla, hyvällä ja hyvin asennetulla kiikarilla Strasser-kivääri antaa erinomaisen osumatarkkuuden. Osumatarkkuutta koskeva reklamaatio on tehtävä kirjallisesti 30 päivän kuluessa ostopäivästä. KIVÄÄRI Takuun laajuus Takuukorjaus ei jatka aseen eikä sen osien takuuaikaa. Takuun päättymisen takaraja vaihdetuille osille päättyy aseen takuuajan päättyessä. Takuun pois sulkeminen Takuu ei kata vaatimuksia,... jos vahinko johtuu väkivallasta tai luonnon olosuhteista aseen korjauksesta, muuntelusta tai muuttamisesta kolmannelle henkilölle jos on käytetty uudelleen ladattuja tai muita kuin CIP-standardin mukaan valmistettuja patruunoita jos vika on seurausta normaalista kulumisesta, käyttöohjeen vastaisesta käsittelystä tai sopimattomasta käytöstä tai, jos ase on ulkoisen vaurion johdosta vahingoittunut Takuu ei kata muiden valmistajien kuin HMS GmbH:n optista tähtäintä ja kiinnityslaitteita. Takuu ei kata aseen ulkoisia vahinkoja ja välillisiä vahinkoja. LUE EHDOTTOMAN TARKASTI TÄMÄ KÄYTTÖOHJE KOKONAAN JA ANNA ASEEN MUKANA EDELLEEN. STRASSER RS 05 ASEPASSI Kaliiperi: Aseen numero: Käytettävä patruuna: Omistaja: Osoite: Ostopäivä: Aseliike: TS07 Oy K. Hjorth Ab Kohmankaari 7, TAMPERE (03) , FAX (3)

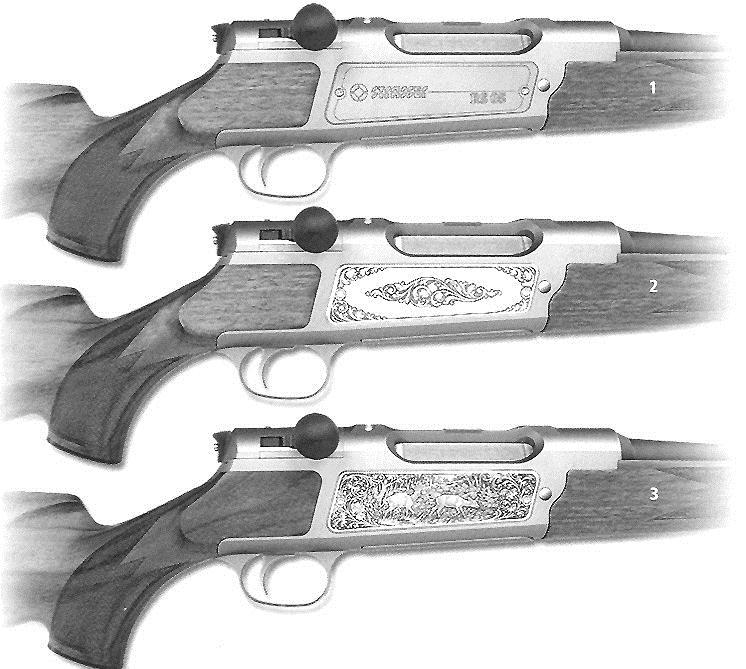

2 STRASSER RS 05 2(12) SISÄLTÖ Sivu Yleiset turvaohjeet 3 Pääosat 4 Kokoaminen ja purkaminen 4 Piipun vaihtaminen 6 Varmistaminen ja lukon toiminta 6 Lataaminen 7 Ampuminen 8 Patruunoiden poistaminen 8 Sulkukappaleen vaihtaminen 8 Avotähtäimet 9 Laukaisukoneisto ja säätäminen 9 Kiikaritähtäimen asentaminen 10 Hoito ja puhdistaminen 11 Kuljettaminen 11 Takuuehdot 11 Asepassi 12 ESITTELY Uusi suoravetolukkoinen STRASSER RS 05 kivääri on huippuluokkainen metsästysase. Sillä on suurin mahdollinen tarkkuus, jota ominaisuutta ei missään tapauksessa voi ampuma-aseessa liiaksi korostaa. STRASSER RS 05 11(12) Huomautus: Jos etäisyys silmän ja kiikarin välillä on liian lyhyt tai aseen tukki ei ole tukevasti kiinni olkapäässä, voi kiikari iskeä kasvoihin. Varsinkin suurilla kaliipereilla on pidettävä huoli siitä, että silmä on riittävän etäällä kiikarista ja ase nojaa tukevasti olkapäähän. HOITO JA PUHDISTAMINEN Hoida STRASSER RS 05 asettasi huolellisesti sopivilla puhdistusvälineillä. Säännöllinen puhdistus ja hoito takaavat pitkän käyttöiän. Piippu Puhdista ja öljyä patruunapesä ja piippu aina ammunnan, pitkähkön säilytyksen ja kosteassa säässä tapahtuneen käytön jälkeen. Puhdista ennen seuraavaa käyttöä öljy piipusta ja patruunapesästä. Huomautus: Älä käytä puhdistukseen teräsharjaa äläkä happopitoisia aineita. Huomautus: Toimi puhdistusvälineiden ja aineiden käyttöohjeiden mukaisesti. Metalliosat Puhdista kaikki metalliosat pyyhkimällä öljyisellä kankaalla. Puuosat Puhdista ja käsittele tukki ja etutukki tukkiöljyllä. Huomautus: Aseöljy ei ole tarkoitettu puuosien puhdistukseen ja hoitoon. Huomautus: Lukon ja laukaisukoneiston puhdistaminen ja voiteleminen kannattaa teettää valtuutetulla asekorjaamolla säännöllisin väliajoin. KULJETTAMINEN Lähetyksissä ja kuljetuksissa suositellaan käyttämään lukittavaa Strasser-aselaukkua. Strasser-laukkuun sopii kolme varapiippua, kaksi suurikokoista kiikaria ja lisävarusteet. Kooltaan laukku on 9 x 40 x 67 cm. Se on suunniteltu tarkalleen STRASSER RS 05 kiväärille sopivaksi. TAKUUEHDOT Tuotetakuu Valmistaja HMS GmbH antaa tuotetakuun alkuperäiselle ostajalle, joka asuu ostomaassa. Takuu kattaa aseen metalli- ja keinoaineosat ja alkuperäisen Strasser kolmipistekuula-kiikarikiinnityksen, mutta ei kiikarioptiikkaa. Takuu ei koske puuosia. Ne tarvitsevat käyttäjältä erikoisen hyvää huolenpitoa, koska ovat luonnon materiaalina alttiita ja herkkiä sään vaikutuksille. Takuuaika on kolme vuotta ostopäivästä alkaen ja kattaa kaikki aseen laatuvirheet ja muut viat metalli- ja keinoaineosissa, jotka todistettavasti johtuvat materiaali- tai valmistusvirheistä. Valmistaja korjaa virheellisen tuotteen. Takuutyön suoritusta varten ase on toimitettava valtuutetulle asekorjaamolle. Toimituskustannukset korjaamolle ja takaisin maksaa aseen omistaja. Takuutyö tapahtuu aseen valmistajan valinnan mukaan korjauksena tai korvauksena virheellisistä osista. Korvatut osat jäävät valmistajan käyttöön.

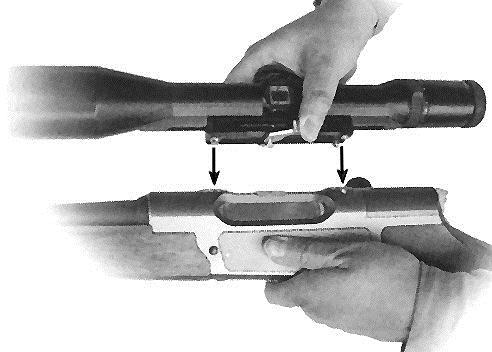

3 STRASSER RS 05 10(12) Laukaisukoneiston irrotus Poista patruunat. Irrota lukko. Vedä lukkokehyksen päällä varmistimen kohdalla olevaa salpavipua taakse ja irrota laukaisukoneisto. Laukaisuvastuksen säätäminen Nosta asetuspuikkoa (N) peukalolla ja etusormella ylöspäin ja siirrä halutun vastussäädön kohdalle. Laukaisukoneiston asentaminen Työnnä laukaisukoneisto paikalleen niin, että se salpautuu kiinni KIIKARITÄHTÄIMEN ASENTAMINEN STRASSER RS 05:ssä on oma kolmipisteisellä kuulakiinnityksellä oleva kiinnitysjärjestelmä. Siihen voidaan kiikari kiinnittää yhdellä kädellä painaen. Kiikarin asentaminen Ota seuraavan kuvan mukaisesti ase vasempaan käteen. Käännä kiikarijalan lukitusvipu taka-asentoon. Aseta oikealla kädellä kiikari aseen istukkaan. Paina kiikarijalkaa oikealla kädellä ja käännä oikean käden peukalolla lukitusvipu etuasentoon. Kiikarin irrottaminen Pidä asetta vasemmassa kädessä. Ota oikealla kädellä kiinni kiikarin keskeltä. Paina vasemman käden sormilla lukitusvivun salpaa ja käännä lukitusvipu taakse oikean käden peukalolla ja irrota kiikari jalkoineen. Huomautus: Tarkasta, että kiinnityspinnat ovat puhtaat liasta, rasvasta ja öljystä. STRASSER RS 05 3(12) YLEISET TURVAOHJEET Asetta saa käyttää vain sen toiminnan ja käytön tunteva ampuja. Pidä huoli siitä, etteivät ase ja patruunat joudu asiattomien käsiin. Säilytä asetta ja patruunoita aina erillään toisistaan ja lukitussa paikassa poissa asiattomien ulottuvilta. Ota huomioon voimassa olevat aseiden ja patruunoiden kuljetus- ja säilytysmääräykset. Opettele aseesi perusteellinen tuntemus ja harjoittele kaikki toiminnot ja käsittely lataamattomalla aseella. Käsittele jokaista asetta niin kuin se olisi ladattu ja laukaisuvalmis siihen saakka, kunnes olet itse avannut lukon ja katsonut, ettei aseessa ole patruunoita. Käsittele lataamatontakin asetta ikään kuin se olisi ladattu. Osoita piippu aina turvalliseen suuntaan, jossa ei ole ihmisiä tai rikkoutuvia laitteita. Tarkasta ennen lataamista, että piippu ja patruunapesä ovat puhtaat öljystä, roskista ja muusta liasta. Öljy patruunapesässä tai piipussa muuttaa osumakuviota. Tukkeet piipussa, kuten vesi, lumi tai muu lika voivat aiheuttaa piipun repeämisen ja vaikeita vammoja ampujalle tai muille läsnäolijoille. Varo aina, ettei käytön aikana piippuun pääse menemään tukkeita. Käytä ainoastaan CIP-standardin mukaisia patruunoita. Älä lataa maksimikäyttöpaineen (P max) ylittäviä patruunoita. Jokainen STRASSER RS 05 on koeponnistettu 30 % ylipaineella. Se takaa aseen kestävyyden normaalipaineisilla patruunoilla. Lataa ase vasta juuri ennen ampumista. Poista varmistin vasta juuri ennen laukaisemista. Osoita varmistusta poistettaessa piippu vaarattomaan suuntaan. Laukaise rauhallisesti käyttäen jokaisessa laukauksessa liipaisimen etuvetoa. Ammu vain maaliin, jonka varmasti tunnistat. Aseta sormi liipaisimelle vasta juuri ennen laukaisuhetkeä. Ammu ainoastaan silloin, kun olet varma osumasta. Jos patruuna ei syty, niin odota 60 sekuntia myöhäissyttymän varalta. Käytä ampuessasi aina kuulosuojaimia. Poista patruunat... - kun lähestyt asuinrakennuksia - ennen astumista sisätiloihin - ennen menemistä ajoneuvoon - ennen esteiden ylitystä - ennen kuin kiipeät korkeille paikoille tai laskeudut sieltä - kun jätät aseen käsistäsi

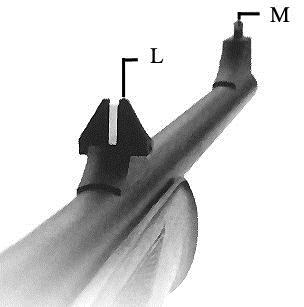

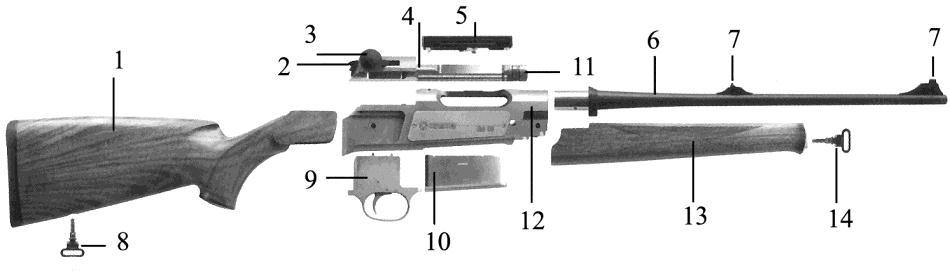

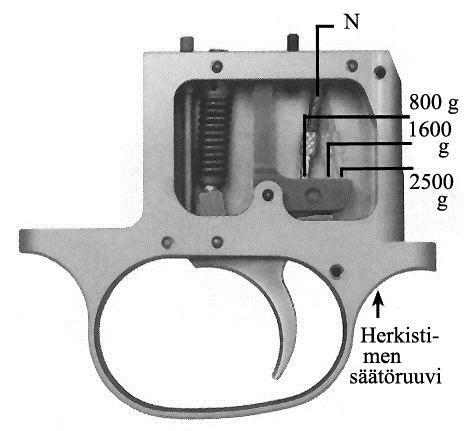

4 STRASSER RS 05 4(12) STRASSER RS 05 9(12) PÄÄOSAT AVOTÄHTÄIMET 1 Tukki, 2 Varmistin, 3 Lukkotappi, 4 Lukko, 5 Kiikarijalka, 6 Piippu, 7 Avotähtäimet, 8 Hihnalenkki, 9 Laukaisukoneisto, 10 Lipas, 11 Sulkukappale, 12 Lukkokehys, 13 Etutukki, 14 Hihnalenkki KOKOAMINEN JA PURKAMINEN Kokoaminen L Hahlolevy, M Jyvä Sivusuunnan kohdistus hahlolevyllä Hahlolevyä siirretään kiertämällä kahta sivusäätöruuvia. Jos osumat ovat vasemmalla, niin löysää oikeanpuoleista ruuvia ja kierrä kiinni vasemmanpuoleista. Jos osumat ovat oikealla, niin löysää vasemmanpuoleista ruuvia ja kierrä kiinni oikeanpuoleista. Korkeuskohdistus jyvän korkeutta säätänällä Jos osumat ovat alhaalla, niin kierrä myötäpäivään, jolloin jyvä alenee ja osumat kohoavat. Jos osumat ovat ylhäällä, niin kierrä vastapäivään, jolloin jyvä nousee ja osumat alenevat. LAUKAISUKONEISTO JA SÄÄTÄMINEN STRASSER RS 05:ssä on herkistimellä varustettu laukaisukoneisto. Koneisto toimii turvallisesti lukkoa avatessa ja suljettaessa. Laukaisuvastus voidaan asettaa ilman työkaluja vastuksille 800 g, 1600 g ja 2500 g. Herkistin saadaan päälle painamalla liipaisinta eteenpäin ja herkistys poistuu, kun lukko avataan. Herkistimen laukaisuvastus on g. Teetä herkistimen säätö asekorjaamolla. A Piippu, B Ohjaintappi, C Ohjaintapin poraus, D Piipun kiinnitysruuvi STRASSER RS 05 kootaan seuraavasti: Avaa lukko ja työnnä piippu (A) lukkokehykseen niin, että ohjaintappi (B) työntyy poraukseen (C). Kierrä piipun kiinnitysruuvi (D) vastapäivään kiinni, niin piippu kiinnittyy tasaisesti paikoilleen. Työnnä etutukki paikalleen ja kiinnitä kiertämällä etutukin alapuolella olevasta reijästä kiinnitysruuvi kiinni. Kiinnitä lipas niin, että se salpautuu täysin kiinni. N Asetuspuikko

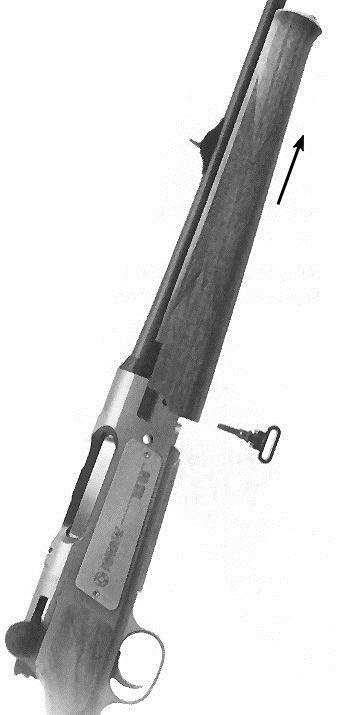

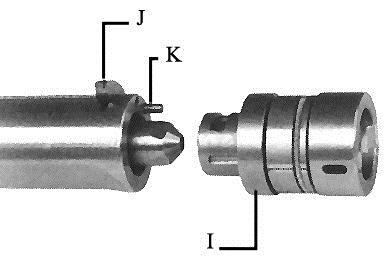

5 STRASSER RS 05 8(12) AMPUMINEN Poista varmistus painamalla nuppia E ja työntämällä varmistin yläasentoon. Tähtää maaliin ja laukaise. Lataa uusi patruuna avaamalla lukko ja työntämällä uudestaan kiinni. Huomautus: Työnnä lukkotappi aina aivan etuasentoon kiinni, muuten voi käydä niin, ettei nalli syty. Huomautus: Iskuri virittyy samalla, kun uusi patruuna ladataan pesään. Kun keskeytät tai lopetat ammunnan, niin varmista heti ase. PATRUUNOIDEN POISTAMINEN Irrota lipas. Paina nuppia E ja vedä lukko auki, jolloin poistuu patruunapesässä ollut patruuna. Tarkasta, että patruunapesä on varmasti tyhjä. STRASSER RS 05 5(12) Sulje lukko tai, jos on irti aseesta, niin paina lukkokehyksen päällä vasemmalla olevaa lukon pidätintä ja työnnä lukko paikalleen. Kokeile lukkotapista vetäen, että se on lukittunut paikalleen. Nyt lukko on asennettu. Huomautus: Lukkotapin pitää olla taka-asennossa, jotta lukko menee paikalleen. Huomautus: Koottaessa pitää tarkastaa, että piippu, lukkokehys ja lipas ovat kaliiperiltaan toisiinsa sopivat. Purkaminen SULKUKAPPALEEN VAIHTAMINEN I Sulkukappale, J Sulkusalpa, K Ohjaintappi Suoravetolukkoisen STRASSER RS 05:n lukkomekanismi on turvallinen ja kevytkäyttöinen. Vaihdettaessa toisen kaliiperiryhmän piippu, tarvitsee lukkoon vaihtaa ainoastaan sulkukappale (I). Sulkukappaleen irrottaminen Poista patruunat. Avaa lukko ja irrota aseesta painamalla lukon vasemmalla puolella lukkokehyksen yläpinnalla olevaa nastaa. Nosta sulkukappaleen salvan (J) vasen pää ylös ja irrota sulkukappale (I). Sulkukappaleen asentaminen Asenna uusi sulkukappale ohjaintappiin (K). Paina sulkusalpa (J) kiinni. Laita varmistin päälle. Irrota lipas. Vedä lukko auki, paina vasemmalla sivulla olevaa lukon pidätintä ja poista lukko taakse vetäen. Etutukin hihnalenkki irtoaa painamalla n. 2 mm sisään ja kiertämällä vasemmalle. Avaa etutukin kiinnitysruuvi ja vedä etutukki eteenpäin irti. Kierrä hydraulisella kiinnityksellä olevaa piipun kiinnitysruuvia myötäpäivään. Vedä piippu irti.

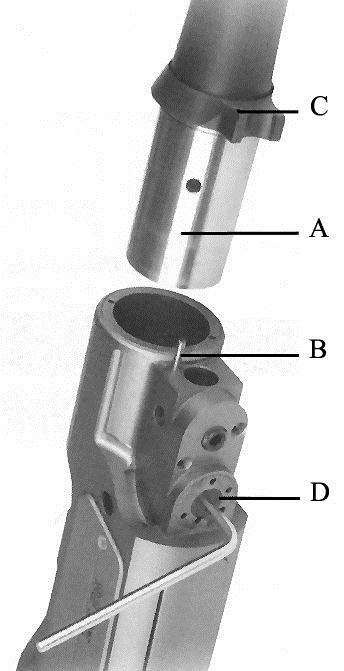

6 STRASSER RS 05 6(12) PIIPUN VAIHTAMINEN Piippuja on valittavana neljä kaliiperiryhmää: Min (Pieni kaliiperi), Sta (Standardikaliiperi), Med (Keskikaliiperi) ja Mag (Magnumkaliiperi). Aseessa on nyt saatavana kaksi kaliiperiryhmää: Standardikaliiperit:.243 Win,.270 Win,.308 Win,.30-06, 6,5x65 RWS, 7x64, 8x57 IS ja 9,3x62. Magnumkaliiperit: 7 mm Rem Mag,.300 Win Mag ja.375 H&H. Kaliiperiryhmää vaihdettaessa pitää vaihtaa myös lukon sulkukappale. Jos kaliiperiryhmä ei vaihdu, niin silloin ei tarvitse vaihtaa sulkukappaletta. Piipunvaihdon yhteydessä pitää katsoa lippaan sivun stanssauksesta, että lipas sopii kyseisen piipun kaliiperille. Huomautus: Tarkasta aina asennettaessa, että piipun takaosa ja lukkokehyksen piipputila ovat puhtaat. VARMISTAMINEN JA LUKON TOIMINTA STRASSER RS 05 suoravetolukkoaseessa on ergonomisesti suunniteltu pystysuunnassa toimiva varmistin (D), jonka lukitsee varmistukseen painonuppi (E). Huomautus: Älä koske liipaisimeen varmistettaessa ja varmistusta poistettaessa. STRASSER RS 05 7(12) Varmistuksen poistaminen Paina painonuppia (E) ja työnnä varmistin (D) ylös. Punainen merkki (F) tulee näkyviin varmistimen alapuolella. Ase on nyt varmistamaton. Punainen merkkitappi (G) on koholla lukon päällä, kun ase on vireessä. Laukaistessa se painuu lukon pinnan tasalle. Viritetyn aseen avaaminen Paina nuppia E varmistimessa D ja vedä lukko auki. Lukko aukeaa silloin myös varmistetussa aseessa. Kun lukkotappi on 4 astetta avattuna, niin iskuri ei enää ulotu iskemään nalliin. Lukkotapin lukitus Lukkotappi ei aukea, jos ase on viritetty ja varmistettu. LATAAMINEN D Varmistin, E Painonuppi, F Punainen merkkipiste, G Punainen merkkitappi Varmistaminen Paina painonuppia E ja työnnä varmistin (D) alas niin pitkälle, että nuppi E naksahtaa lukitukseen. Varmistettuna punainen merkki (F) ei näy varmistimen alapuolella. NYT ASE ON VARMISTETTU. STRASSER RS 05 voidaan varmistaa myös lukon ollessa auki, joten lukkoa suljettaessa ase on jo varmistettu. Puhdista piippu ja patruunapesä säilytysöljystä ja tarkasta, että piipussa ei ole roskia tai muita tukkeita. Varmista ase. Paina peukalolla ja etusormella yhtä aikaa lippaan salpoja lukkokehyksen molemmilta sivuilta. Ota lipas irti. Aseta patruunat lippaan suulle ja paina sisälle. Varmistu, että patruunat ovat oikeaa kaliiperia ja, että lipas on niille sopiva. Työnnä lipas aseeseen niin, että salvat napsahtaen sulkeutuvat. Avaa lukko ja työnnä kiinni, jolloin ylin patruuna lippaasta menee patruunapesään. Tarkasta, että.. - punainen merkki varmistimen alapuolella ei ole näkyvissä - punainen merkkitappi aseen päällä on koholla ja lukko aivan kiinni Ase on nyt ladattu ja varmistettu sekä laukaisuvalmis, kun varmistus poistetaan.
