Maahantuoja SAUER (24)

Transkriptio

1 SAUER (24) LUE KÄYTTÖOHJE TARKASTI JA OPETTELE KÄSITTELY JA TURVA- OHJEET ENNEN AMPUMISTA. JOS LUOVUTAT KIVÄÄRIN EDELLEEN, NIIN ANNA KÄYTTÖOHJE MUKAAN. Maahantuoja All Optics Finland Oy Vernissakatu 6 A, Vantaa , Fax:

2 SAUER 303 2(24) SISÄLLYS sivu 1. YLEISIÄ OHJEITA 3 2. TURVAOHJEET 2.1 Turvallinen käsittely Uhkaavat vaarat ja niiden välttäminen 3 2,4 Sitoutuminen oikeaan aseen käsittelyyn Suojaimet 4 3. ESITTELY , Pääosat, irto- ja kiintolipasmallit Ominaisuudet , 3.6, 3.7 Asepakkaus, lisävarusteet ja varaosat 5 4. KULJETTAMINEN JA SÄILYTYS 4.1 Kuljettaminen Kuljettaminen pakattuna tai aselaukussa Säilytys ja lähettäminen 8 5. KÄYTTÖ JA KÄSITTELY 5.1 Alkuvalmistelut Patruunat ja lataaminen Ampuminen ja uudelleen lataaminen Patruunoiden poistaminen Luisti, avaaminen/sulkeminen Luistin äänetön sulkeminen , Lipas, irto-/kiintolipas Lipastaminen Liipaisin , Tähtäimet ja kohdistaminen KÄSIN VIRITTÄMINEN Virittäminen ja vireestä poistaminen PURKAMINEN , 7.3 Hihnalenkin, tukin ja etutukin irrotus Piipun irrottaminen KÄYTTÖHUOLTO 8.1 Yleisohjeet Piipun ja luistin puhdistaminen Metalli- ja puupintojen puhdistaminen KOKOAMINEN , 9.3 Piipun, tukin ja etutukin asentaminen Hihnalenkin kiinnitys KIIKARIN ASENTAMINEN Kiikarin kiinnittäminen ja irrottaminen Silmäetäisyyden valinta TOIMINTAHÄIRIÖT Häiriön tunnistaminen, syyt ja poistaminen VARAOSAT 23 SAUER (24) 1 Lukkokehys 45 Ohjainpala 89 Perälevy 2 Kiinnitysruuvi M6 46 Luistin salvan jousi 90 Perälevyn ruuvi 3 Punainen viremerkki 47 Työnnin 91 Hihnalenkin runko 4 Viritin Ulosheittimen jousi 92 Ruuvi 4x20 5 Sokka 3x20 49 Ulosheitin 93 Etutukki 6 Virittimen jousi 50 Ulosheittimen sokka 94 Etutukin mutteri 7 Vireilmaisin 51 Ulosvedin 95 Työnnin 8 Holkki 2,5x18 52 Ulosvetimen jousi 96 Pidätinrengas 9 Rajoitinnuppi 53 Luisti 97 Sokka Din6325 4m6x24 10 Jousen kara 54 Ohjain 98 Tukirengas 11 Jousi 55 Luistin säppi 12 Kuula 4 mm 56 Peitelevy 13 Lippaan salpa 57 Viritintappi 14 Lippaan salvan vipu 58 Ohjaintanko 15 Lukituspultti 59 Luistin työnnin osa 1 16 Luistin salvan vipu 60 Työntöholkki 17 Luistin salvan jousi 61 Työntöholkin jousi 18 Luistin salpa 62 Luistin työnnin osa 2 19 Lippaan työntöjousi 63 Sokka 4m6x16,9 20 Laukaisukoneiston runko 64 Holkin pidike 21 Iskuvasara 65 Vastinlevy 22 Sokka 4m4 x Jousen kara 23 Vasaran akseli 67 Palautinjousi 24 Jousi 68 Piippu 25 Iskujousi 69 Kaasusylinterin runko 26 Akseli 70 Sokka 2x18 27 Mutteri M2,5 71 Kaasumäntä 28 Salpavipu 72 Tukilaakeri 29 Sokka 3m6x16 73 Tukiholkki 30 Jousen kara 74 Hahlolevy 31 Lippaan pitimen jousi 75 Aluslevy 32 Laukaisuvipu 76 Ruuvi M2,5x3,7 33 Sokka 3m6x8 77 Säädettävä etutähtäin 34 Liipaisin 78 Ruuvi M3x Sokka 2m6x14 79 Lipaskuori 36 Sokka 3 mm 80 Lukituspala 37 Virevipu 81 Syöttösilta 38 Niveltanko 36,7 mm 82 Lippaan jousi 2 patr. Medium 39 Noiveltanko 36,7 mm 83 Lippaan pohja 2 patr. 40 Sokka Din7346 4x24 84 Tukki 41 Sokka Din x20 85 Aluslevy 42 Sulkukappale 86 Aluslevy Din 6797 A6,4 43 Iskurin jousi 87 Tukkiruuvi 44 Iskuri 88 Ohjain

3 11.2 Toimintahäiriön syy ja korjaus SAUER (24) Häiriö Mahdollinen syy Häiriön poistaminen Patruuna ei mennyt Lipas ei ole hyvin kiinni Kiinnitä uudelleen (5.8.2) pesään Lipas vioittunut Vie korjattavaksi Patruuna ei syty Luisti ei ole täysin kiinni Sulje luisti (5.7.2) Uusi patruuna ei Perä ei ollut olkaa vasten Poista vireestä (6.2) siirry lippaasta tiukasti Avaa luisti (5.7.1) Lataa ja pidä perä kiinni olkapäässä Kivääri vahingoittunut Vie asekorjaamolle Ase ei jää vireeseen Viritin ei ole täysin kun ammut virittynyt Viritä uudestaan hyvin Ase ei laukea vaik- Ei ole poistettu vireestä Poista vireestä ja viritä uudelleen ka viritin edessä Ase rikki Vie asekorjaamolle. SAUER 303 3(24) 1. YLEISIÄ OHJEITA Käyttöohjeessa opetetaan aseen turvallinen käsittely ja huolto. Käytä asetta vasta sitten, kun olet ymmärtänyt kaikki käsittely- ja turvaohjeet. Kysy tarvittaessa lisätietoja valmistajalta, maahantuojalta tai aseen myyjältä. Ota huomioon lainsäädännön määräykset, kun toimit aseen kanssa. Ymmärrä, että kaikki aseet ovat vaarallisia. Käyttö- ja turvaohjeet on laadittu niin, että ohjeiden mukaan toimittaessa käyttö on turvallista. Vastuu ohjeiden noudattamisesta ja kaikesta toiminnasta on aseen käyttäjällä. Valmistaja ja maahantuoja ei ole vastuussa vahingoista, jos - asetta on käytetty rikolliseen toimintaan tai edesvastuuttomasti - käsittely on ollut virheellistä tai huolimatonta - on käytetty viallisia, sopimattomia, itse tai uudelleen ladattuja patruunoita - on asetta hoidettu huonosti (siksi ruostunut tai vahingoittunut) - on toimintahäiriöistä huolimatta jatkettu ampumista - on myyty edelleen vastoin säädöksiä - muut vastaavat seikat ovat suoraan tai välittömästi vaikuttaneet vahinkoon 2. TURVAOHJEET Lue nämä ohjeet huolellisesti ennen käsittelyä ja ampumista. 2.1 Turvallinen käsittely Älä koskaan muuntele asetta. Käytä vain alkuperäisiä Sauerin varaosia. Käsittele jokaista asetta niin kuin se olisi ladattu, kunnes olet tarkastanut ohjeen mukaisesti patruunoiden poistamisen. Älä ammu, jos piipun suu on veden, hiekan tms. sisällä. Säilytä ase ja patruunat erillään toisistaan siten, etteivät asiattomat henkilöt tai lapset saa niitä haltuunsa. Älä luota varmistimeen. Harjoiteltu, turvallinen käsittely on paras varmistus. Älä luota turvamekanismeihin. Ne eivät korvaa turvallista käsittelyä. Älä säilytä asetta ladattuna. Irrota lipas ja tarkasta ohjeen mukaisesti, ettei patruunapesässä ole patruunaa. Älä kokeile varmistimien pitävyyttä tai viritystä vetämällä liipaisimesta. 2.2 Ampujan vaaratilanteet ja niiden välttäminen Älä koskaan käytä asetta alkoholin, huumeiden tai lääkeaineiden alaisena, koska ne rasittavat kehoa sekä heikentävät arvostelukykyä ja refleksejä. Älä milloinkaan pidä aseen piippua itseäsi tai muita ihmisiä kohti. Älä koskaan pidä kättä piipun suulla tai lukon ja piipun välissä. Poista aina patruunat heti ammunnan päätyttyä ennen kuin jätät aseen käsistäsi, laitat laukkuun tai annat sen toiselle. Älä osoita asetta ovea, ikkunaruutua, seinää, kiveä tai tasopintoja (ml. vesi) kohti. Niistä luoti voi tunkeutua läpi tai kimmota vaaralliseen suuntaan. Älä hengitä ruudin savua tai päästä silmiisi, vaan keskeytä ammunta.

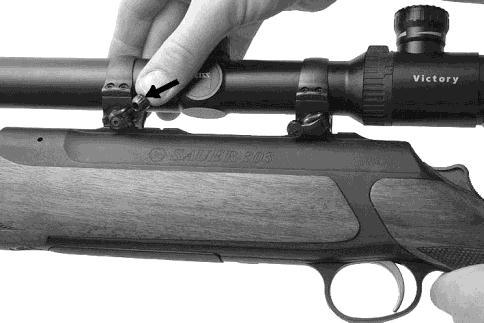

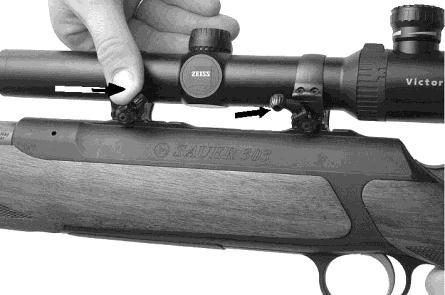

4 SAUER 303 4(24) 2.3 Vaaratilanteet muille ihmisille ja niiden välttäminen Älä koskaan jätä asetta käsistäsi, jos se on ladattu. Älä koskaan jätä asetta vaille valvontaa ja asiattomien saataville. Älä koskaan anna asetta sellaiselle, joka ei tunne ohjeita ja käsittelyä eikä ole lukenut käyttöohjetta. Pidä aina piipun suu vaarattomaan suuntaan. Turvallinen suunta on sellainen, missä ei ole ihmisiä, eläimiä tai rikkoutuvia laitteita. Aina varmistu siitä, mitä on ampumasi kohteen takana. Ota huomioon vaarat, joita voi tulla ampumamelusta, lentävistä hylsyistä ja ruudin savusta. Keskeytä ammunta heti, jos sellainen vaara ilmenee. SAUER (24) 10.2 Kiikarin irrottaminen HUOMAUTUS: Älä vahingoita kiikaria. Käsittele varovasti. Älä pudota tai kolhi. 1. Avaa kiikarijalan lukitusvivut. 2. Käännä vastapäivään, kunnes pysähtyy. 3. Nosta kiikari pois paikaltaan Silmäetäisyyden valinta 1. Irrota kiikari (10.2) 2. Siirrä kiikarijalat kiskon toisien urien kohtaan sopivalle etäisyydelle. 3. Asenna kiikari kiinni (10.1) 2.4 Sitoutuminen oikeaan aseen käsittelyyn Aseen omistajan pitää olla varma, mihin maaliin ampuu ja mihin tarkoitukseen asetta käyttää. Sopimaton, huolimaton tai virheellinen käyttö aiheuttaa tapaturman vaaran ampujalle ja muille henkilöille tai eläimille. 2.5 Suojaimet Käytä aina kuulosuojaimia ja suojalaseja. Vaadi muitakin käyttämään. 2.6 Varoitukset ja huomautukset VAARA ilmoittaa ohjeen vastaisen toiminnan aiheuttamista vaaroista. VAROITUS varoittaa uhkaavasta tapaturman tai hengenvaarasta. HUOMAUTUS TAI MUISTUTUS tarkentaa käsiteltävää ohjetta. Jokainen näistä huomautuksista sisältää em. otsikon ja sen jälkeisen tekstin, kuvauksen mahdollisesta vaarasta ja sen aiheuttajasta, kuvauksen mahdollisesta seuraamuksesta, jos varoitusta ei huomioida ja kuvauksen toiminnasta tai neuvoista vaaran välttämiseksi 3. ESITTELY 3.1 Pääosat Irtolipasmalli (kuva 1) Kuva Lukkokehys, 200 Piippu, 300 Kaasusylinteri ja tähtäin, 400 Luisti, 500 Laukaisukoneisto, 600 Lipas, 700 Etutukki, 800 Tukki Kuva TOIMINTAHÄIRIÖT 11.1 Toimintahäiriön sattuminen Huolellinen käsittely ja puhdistus sekä tarkastus ehkäisee toimintahäiriöitä. Ohje toimintahäiriön sattuessa: VAROITUS: Huolimaton toiminta voi aiheuttaa tahattoman vahingonlaukauksen. Pidä piippu turvalliseen suuntaan häiriön sattuessa ja sormet pois liipaisimelta. 1. Lopeta heti ammunta. 2. Poista ase vireestä. 3. Irrota/avaa lipas (5.8.1/5.8.2). 4. Avaa luisti, lukitse auki ja poista patruuna pesästä. 5. Katso, että luoti on kiinni patruunassa ja piippu sekä patruunapesä tyhjät tukkeista. 6. Katso seuraavana oleva toimintahäiriötaulukko ja toimi sen mukaan. 7. Puhdista, voitele ja kokoa ase. 8. Vie asekorjaamolle tarkastettavaksi. MUISTA: Häiriötaulukossa on vain muutamia häiriöitä yksilöity. On oikein turvautua aina asekorjaamon apuun. VAROITUS: Puutteellinen huolto voi aiheuttaa häiriön ja tapaturman. Älä koskaan yritä poistaa piipputukosta ampumalla uusi luoti. Älä koskaan korjaa vioittunutta osaa itse.

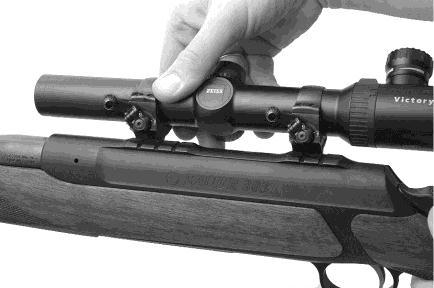

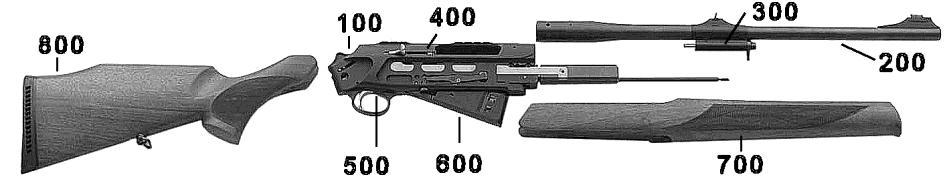

5 SAUER (24) SAUER 303 5(24) Kiintolipasmalli (kuva 2) Kuva Lukkokehys, 200 Piippu, 300 Kaasusylinteri ja tähtäin, 400 Luisti, 500 Laukaisukoneisto, 600 Kiinteä lipas, 700 Etutukki, 800 Tukki Kuva 26 Kuva Hihnalenkin kiinnitys (kuva 20) 1. Aseta hihnalenkki tilaansa. 2. Paina hihnalenkin rungossa olevaa salpatappia. 3. Työnnä hihnalenkki paikalleen niin, että se lukittuu. MUISTA: Hihnalenkki pitää asentaa 90 asteen kulmaan piippuun nähden. Salpatapin on työnnyttävä ulos rungosta, jolloin vasta kiinnitys on pitävä. 10 KIIKARIN ASENTAMINEN HUOMAUTUS: Älä vahingoita kiikaria käyttämällä suurta voimaa asennuksessa. Sauer 303:ssa on asennettu kiikarikiskot isi-mount asennukseen (kuva 27). Tämä uusi asennus takaa matalan kiikarikorkeuden, pysyvän ja helpon kiikarin kiinnityksen. Kiskon urien valinnalla saadaan sopiva silmäetäisyys Kiikarin kiinnittäminen 1. Käännä kiikarijalan lukitusvivut auki. 2. Asenna kiikarijalat kiskon urien kohtiin. 3. Laita kiikari paikalleen kiskon uriin. 4. Kierrä kiikarijalan lukitusvivut auki niin pitkälle kuin menee. 5. Käännä lukitusvivut kiinni. 3.2 Tekniset ominaisuudet Toimintaperiaate Itse lataava kaasurekyylikivääri Lukkorakenne Kiertyvä, piippuun kytkeytyvä lukko Kaliiperi Medium 7x64, 30-06,.8x57IS, 9,3x62 Magnum 300 Win. Mag Kokonaispituus n mm (piippu 510 mm) n mm (piippu 560 mm) Piipun pituus Medium 510, 560 mm, Magnum 510, 560 mm Tukin pituus (Monte Carlo) n. 355 mm Tukin korkeus lukkokehyksestä: edessä 32 mm/keskellä 25/takana 50 mm Tukin sivuvinous 5 mm Laukaisuvastus n N (1,3-1,5 kg) Lipas Medium 2 patruunaa, Magnum: 2 patruunaa Irtolipas Medium 5/2 patruunaa, Magnum 5/2 patruunaa Paino ilman kiikaria Medium n. 3,25 kg, Magnum n. 3,25 kg - Monte Carlo tukki, piipun pituus 510 mm 3.3 Yleiset ominaisuudet Sauer 303 on uusimman teknologian mukaan valmistettu, korkealaatuinen metsästyskivääri. Itse lataavalla mekanismilla toimivana se on turvallinen ja helppokäyttöinen. Lukkokehykseen voidaan kiinnittää Sauer kiikaritähtäin isi Mount kiinnityksellä. Rakenne sallii erilaisten tukkien ja tähtäinten valinnan. Sauer 303 voidaan varustaa vasenkätisellä tukilla, niin että voidaan käyttää asetta molemmilta puolilta, jolloin on todella vasenkätinen kivääri saatavana. 3.4 Asepakkaus (kuva 3) Asetoimitus sisältää - kiväärin ja lippaan - kaksiosaisen (pitkä ja lyhyt) kuusiokoloavaimen ja tähtikoloavaimen (Torx) - käyttöohjeen ja takuukortin Kuva 28 Kuva 29

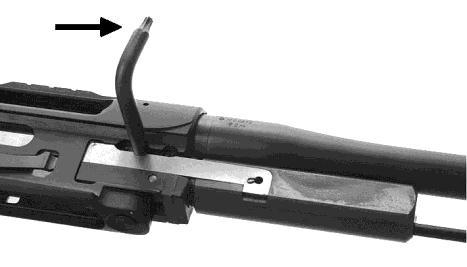

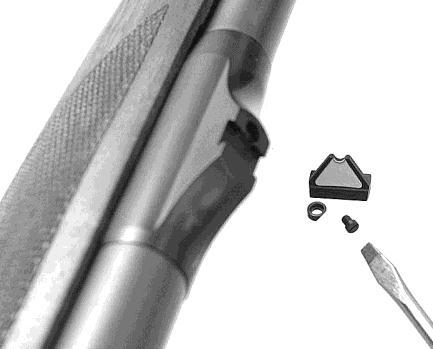

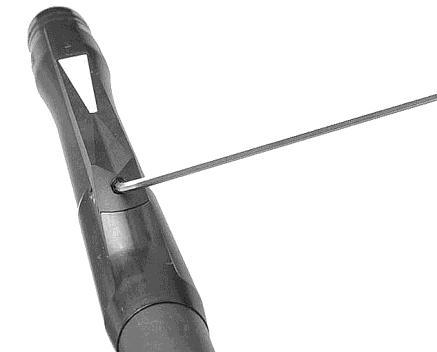

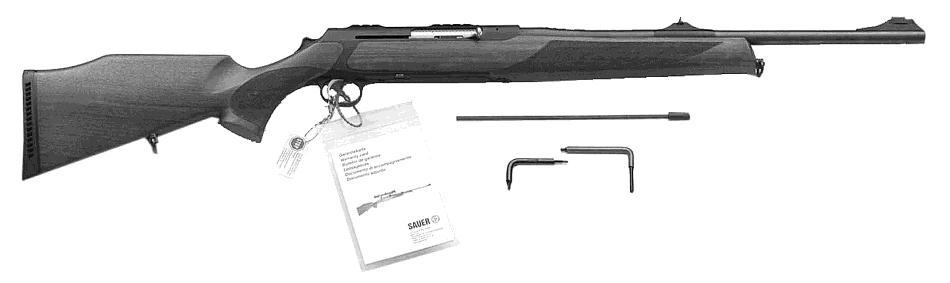

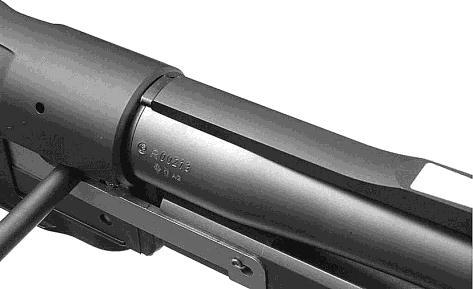

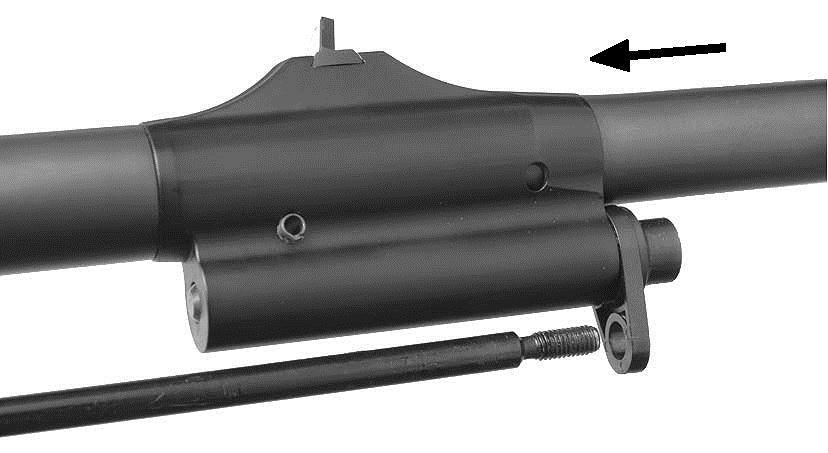

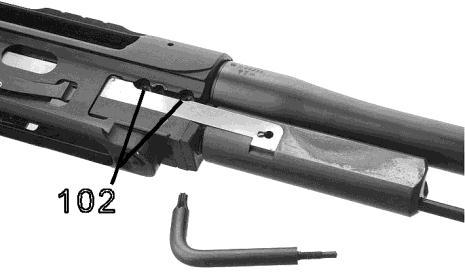

6 SAUER 303 6(24) SAUER (24) MUISTUTUS: Hihnalenkin mekanismi pitää myös puhdistaa ja voidella. Kuva Lisävarusteet (kuva 4) Sauer 303 kivääriin on saatavana lisävarusteina tähtäinkiikareita, lippaita, tähtäimiä ja muita tarvikkeita. Varustevalikoima löytyy Sauerin luetteloista ja kotisivulta ( 3.6 Vaihtotähtäimet Aseeseen voidaan asentaa Hunting track - Battue vaihtotähtäimet. 1. Irrota etutukki kohdan 7.3 mukaan, jos se on tarpeellista. 2. Irrota piippu kohdan 7.4 mukaan, jos tarpeellista. 3. Avaa takatähtäimen hahlolevyn ruuvi ja irrota hahlolevy (kuva 4). 4. Asenna uusi hahlolevy paikalleen 1,5 mm kuusikoloavaimella (kuva 5). 9. KOKOAMINEN HUOMAUTUS: Älä vahingoita kivääriä. Kokoa osat varovasti. Kiristä tukin ja etutukin ruuveja vain käsin kahdella sormella kiertäen (kuva 26). 9.1 Piipun asentaminen * Älä käytä suurta voimaa asennettaessa. * Kierrä ruuvit sopivaan tiukkuuteen vain kolmella sormella. * Avain pitää olla hyvin sisällä ruuvin avaintilassa. * Käytä avainta kierrettäessä enintään 8 Nm voimaa. 1. Kierrä Torx avaimen pitkä pää ruuvien 102 väliseen aukkoon kahdella sormella (jos olit ottanut avaimen irti piipun poiston jälkeen) sen verran, että lukkokehys avautuu sopivasti ja piippu luisuu helposti paikoilleen (kuva 24). 2. Työnnä piippu lukkokehykseen perille asti niin pitkälle kuin menee, että palautinjousen kara 66 menee piipussa olevaan kaasusylinterin reikään (kuva 25). 3. Kierrä Torx avain vastapäivään irti lukkokehyksen kierrereijästä. 4. Kiristä ruuvit 102 kiinni. MUISTUTUS: Aina, kun piippu on ollut irti, on ase testattava ampumalla. Kuva 25 Kuva 4 Kuva 5 5. Kiinnitä piippu kohdan 9.1 mukaan, jos oli irti. Katso, että vaihtotähtäin asettuu hyvin tilaansa (kuva 6). 6. Kohdista tähtäimet ampumalla kohdan 5.10 mukaan. 9.2 Tukin asentaminen Katso mallia purkamisesta (kuva 26). 1. Työnnä tukki paikalleen. 2. Kiristä tukkiruuvi pitkällä kuusiokoloavaimella myötäpäivään käsin kiinni. 3. Kiinnitä hihnalenkki (9.4), jos se oli irti. 9.3 Etutukin asentaminen (kuva 26) 1. Laita etutukki paikalleen ja paina lukkokehykseen. 2. Kierrä etutukin mutteri käsitiukkuuteen Torx avaimen lyhyellä päällä 3 Nm momentilla. 3. Paina hihnalenkin salpaa ja työnnä hihnalenkki kiinni (9.4).

7 SAUER (24) 1. Poista patruunat (5.6). 2. Avaa luisti ja lukitse salvan varaan (5.7.1). 3. Vedä puhdistusnaru sopivan harjan kanssa piipun läpi piipun suuhun päin. 4. Jos piippu on irti, puhdista takaa päin muovipäällysteisellä puhdistuspuikolla. 5. Käytä aseelle sopivia puhdistusvälineitä ja aseöljyä tai rasvaa. 6. Tarkasta onko kerääntynyt ruutikaasun jätteitä liuku-uriin. Jos on tarpeellista, niin puhdista piippu palamisjätteistä. 7. Voitele piippu ja patruunapesä ohuesti aseöljyllä tai rasvalla. 8. Rungossa kiinni oleva piippu: Puhdista piippu ja patruunapesä vetäen kuivaa kangaspalaa puhdistusnarussa muutamia kertoja piipun läpi. 9. Irrotettu piippu: Puhdista piippu muovipäällysteisellä puhdistuspuikolla. 8.3 Luistin puhdistaminen Kiväärin toimii ilman häiriötä, jos luisti ja sen liuku-urat ovat puhtaat ja ohuesti öljytyt. - avaa luisti (5.7.1) - puhdista kaikki näkyvät pinnat puhtaalla kankaalla - puhdista sulkukappale ja lukkokehys kankaalla - sulje luisti (5.7.2) - tiputa muutama tippa öljyä luistin johteisiin hylsyaukosta - avaa ja sulje luisti muutamia kertoja, jotta öljy leviää johteisiin HUOMAUTUS: Ohut öljykalvo riittää voitelemaan liikkuvat osat. Liiallinen öljy voi aiheuttaa toimintahäiriön ja huonontaa tarkkuutta. 8.4 Metalli- ja puupintojen puhdistaminen Metallipinnat suojataan aseöljyllä tai rasvalla. Puupintojen käsittelyyn käytetään sopivaa tukkiöljyä. pyyhi kaikilta pinnoilta lika, ettei se ehdi kovettumaan pyri suojaamaan kosteudelta ja suolaisen veden vaikutuksilta suojaa muulta korroosiolta hyvä voitelu pienentää sään vaikutuksilta ja suojaa kosteudelta suojaa ase kolhuilta ja iskuilta suojaa korkeilta ja matalilta lämpötiloilta HUOMAUTUS: Älä vahingoita kivääriä puhdistuksessa. Käsittele helläkätisesti metallipintoja ja suojaa sään vaikutukselta kuten kosteudelta ja kuumuudelta. 1. Puhdista kivääri käyttäen kangastilkkuja ja sopivaa liuotinta. 2. Pyyhi lievästi öljyisellä kangastilkulla kaikki mekaaniset ja liikkuvat osat. 3. Puhdista kivääri käytön jälkeen, kun se on lämmennyt huoneen lämpötilaan. 4. Puhdista perusteellisesti aika ajoin riippuen sään vaikutuksesta ja käyttökerroista. Kuva 6 SAUER 303 7(24) 3.7 Varaosat Jätä kauppiaallesi seuraavat tiedot, kun tilaat Sauer-aseen varaosia: - malli, kaliiperi ja piipun pituus - kiväärin numero, tilattavan varaosan numero ja nimike 4. KULJETTAMINEN JA SÄILYTYS 4.1 Kuljettaminen VAROITUS: Huolimaton käsittely voi aiheuttaa tahattoman vahingonlaukauksen. Kuljeta asetta lataamattomana ja virittämättömänä turvallisuuden varmistamiseksi. älä koskaan kuljeta asetta viritettynä äläkä ladattuna kanna kivääriä siten, että piippu osoittaa turvalliseen suuntaan silloinkin, jos satut kaatumaan tai kompastumaan kuljeta kivääri lukitussa laukussa ja patruunat erillään aseesta säilytä kivääri ja patruunat siten, etteivät lapset tai muut asiattomat saa niitä käsiinsä tarkista lainsäädännön määräykset, jos lähetät aseen rahtitavarana Kuljettaminen koottuna 1. Poista ase vireestä (kohdan 6.2 mukaan). 2. Irrota lipas ja tyhjennä patruunoista (5.8.1). 3. Poista patruunat (5.6). 4. Tyhjennä kiinteän mallin lipas ja sulje (5.8.2). 5. Irrota hihnalenkki, jos tarpeellista (7.1). 6. Puhdista kivääri (8) Kuljettaminen aselaukussa 1. Poista ase vireestä (kohdan 6.2 mukaan). 2. Irrota lipas ja tyhjennä patruunoista (5.8.1). 3. Poista patruunat (5.6). 4. Tyhjennä kiinteän mallin lipas ja sulje (5.8.2). 5. Irrota tähtäinkiikari (10.2).

8 6. Irrota hihnalenkki (7.1). 7. Puhdista kivääri (8). 8. Irrota etutukki (7.2). SAUER 303 8(24) 4.2 Säilytys Älä koskaan jätä asetta vaille valvontaa, kun et käytä sitä. Säilytä kivääri ja patruunat niin, etteivät ne ole lasten eivätkä muiden asiattomien saatavilla. Puhdista ase ennen säilytystä ja säilytä lukitussa paikassa. Voitele säilytystä varten sopivalla aserasvalla. Tavallinen öljy ei ole riittävä pitkäaikaiseen säilytykseen. 4.3 Lähettäminen korjaukseen Tee lähettäminen lainsäädännön mukaisesti. 1. Tarkasta, että kivääri on varmasti lataamaton. 2. Pakkaa alkuperäiseen laatikkoon suojellaksesi kuljetusvaurioilta. 3. Älä lähetä mukaan mitään lisävarusteita. 4. Suojaa alkuperäinen pakkaus pahvipäällyksellä. 5. Liitä mukaan seuraavat tiedot: - täydellinen nimi ja osoite sekä puhelin numero - kiväärin malli ja sarjanumero - perusteellinen kuvaus häiriöistä tai tarvittava huoltotyö 6. Lähetä asianmukaisesti vakuutettuna ja rahti maksettuna maahantuojalle tai valtuutetulle asekorjaamolle. 5. KÄYTTÖ JA KÄSITTELY Turvallisuussyistä johtuen älä pidä lipasta aseessa silloin, kun opettelet käsittelyä. MUISTUTUS: Kiväärissä on suojaöljy, joka pitää poistaa ennen aseen käyttöä. 5.1 Alkuvalmistelut MUISTUTUS: Aseen käyttäjä vastaa oikeasta ja turvallisesta käsittelystä. Se takaa kiväärin virheettömän toiminnan. VAROITUS: Joissakin tilanteissa ase voi tahattomasti laueta aiheuttaen tapaturmaisen loukkaantumisen tai hengen menetyksen. Kun ottaa aseen haltuunsa, niin sitä pitää käsitellä niin kuin se olisi ladattu. 1. Poista patruunat (5.6). 2. Tarkasta ettei lippaaseen tai patruunapesään jäänyt patruunaa. 3. Puhdista piippu (8.2) ja pakkauksesta otettaessa kaikki metallipinnat (8). 5.2 Patruunat VAROITUS: Patruunan toimintahäiriö voi johtaa tapaturmaan tai hengenvaaraan. Käytä vain CIP standardin mukaisia, kaliiperiltaan oikeita patruunoita. SAUER (24) 7.4 Piipun irrottaminen 1. Irrota/avaa lipas (5.8.1/5.8.2). 2. Vedä luisti aivan taakse auki ja lukitse painamalla salpa ala-asentoon (5.7.2). 3. Irrota etutukki (7.3). 4. Avaa puoli kierrosta kiinnitysruuveja 102 Torx avaimen lyhyellä päällä, mutta älä enempää (kuva 23). 5. Kierrä Torx avaimen pitkä pää ruuvien 102 välissä olevaan kierrereikään myötäpäivään hitaasti ja varovasti niin syvälle, että lukkokehys hieman raottuu ja piippu voidaan kevyesti vetää irti (kuva 24). 6. Vedä piippu (200) lukkokehyksestä (100). Varo, ettei luistin salpa, salvan jousi ja salpavipu irtoa lukkokehyksestä (osat 16, 17 ja 18). Kuva 23 Kuva KÄYTTÖHUOLTO 8.1 Yleisohjeet Häiriötön toiminta ja tarkkuus vaativat säännöllistä hoitoa. Ase pitää puhdistaa ja öljytä jokaisen käytön jälkeen. Puhdista piippu, luisti ja sen liuku-urat ja suojaa ohuesti öljyllä. Tukit pitää käsitellä sopivalla suoja-aineella sään ja käytön kuluttavaa vaikutusta vastaan Irrota puhdistusta varten lipas ja hihnalenkit. Jos ase on kastunut tai likaantunut, niin irrota silloin irrotetaan lisäksi kiikari, etutukki ja tukki, jotta pääset puhdistamaan ja kuivaamaan koko aseen. Piippua ei puhdistuksen takia tarvitse irrottaa. Piipun irrottamisen kannattaa jättää asekorjaamon tehtäväksi, mikäli irrottaminen on tarpeellista. ÄLÄ PURA ASETTA ENEMPÄÄ KUIN TÄSSÄ OHJEESSA ON OPETETTU. VAROITUS: Vahingonlaukaus aiheuttaa tapaturmaisen loukkaantumisen tai hengenvaaran. Irrota ennen huoltoa aina lipas ja tarkasta, ettei aseessa ole patruunoita. 8.2 Piipun puhdistaminen HUOMAUTUS: Älä vahingoita kivääriä puhdistuksessa. Älä koskaan puhdista piippua suusta päin äläkä käytä teräs- tai messinkiharjoja, koska ne voivat vahingoittaa piipun sisäpintaa. Käytä sopivaa puhdistusnarua tai kaliiperille sopivaa puhdistuspuikkoa. Jos käytät liuottimia, niin toimi valmistajan ohjeiden mukaisesti.

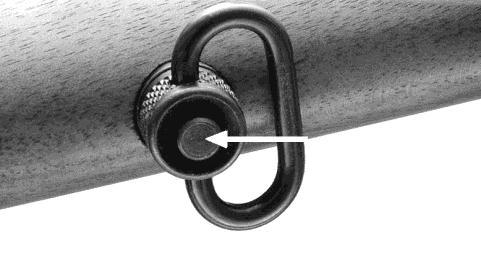

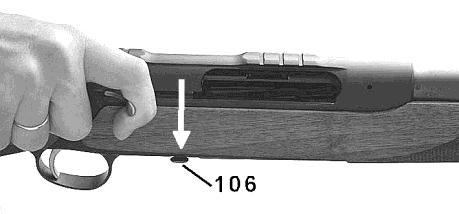

9 SAUER (24) 7. PURKAMINEN VAROITUS: Vahingonlaukauksesta voi aiheutua tapaturmainen loukkaantuminen tai hengenvaara. Poista kivääri vireestä aina, kun käsittelet luistia. Irrota lipas ennen purkamista ja tarkasta ase, että se on lataamaton (5.6). 7.1 Hihnalenkin irrottaminen (kuva 20) 1. Paina hihnalenkin rungossa olevaa salpatappia. 2. Vedä samalla hihnalenkki irti. Kuva 20 Kuva 21 MUISTUTUS: Puhdista ja öljy hihnalenkki säännöllisesti. 7.2 Tukin irrottaminen 1. Irrota tukin hihnalenkki (7.1), jos on tarpeellista. 2. Työnnä pitkä kuusiokoloavain perälevyn aukosta tukkiruuviin. Kierrä lyhyttä kuusiokoloavainta vääntiönä käyttäen tukkiruuvi vastapäivään auki (kuva 21). 3. Vedä tukki alaviistoon irti lukkokehyksestä. 7.3 Etutukin irrottaminen (kuva 22) 1. Irrota hihnalenkki (7.1). 2. Työnnä Torx erikoisavain lyhyt pää edellä hihnalenkin kiinnitysaukkoon. 3. Kierrä vastapäivään etutukin mutteria, kunnes se irtoaa kierteestä. 4. Vedä etutukki eteenpäin irti. Kuva 22 SAUER 303 9(24) Älä koskaan käytä uudelleen ladattuja, käsin ladattuja tai standardin ulkopuolisia patruunoita. Älä koskaan käytä likaisia, kostuneita, korroosion pilaamia, vääntyneitä, vahingoittuneita tai öljyisiä patruunoita. Älä koskaan suihkuta spray-öljyä tai liuotinta patruunoihin. Älä koskaan jätä patruunoita huolimattomasti ilman valvontaa. 5.3 Lataaminen VAROITUS: Virheellinen lataaminen voi aiheuttaa epätäydellisen toiminnan, jonka seurauksena saattaa olla vaarana tapaturmainen loukkaantuminen tai hengenvaara. Älä koskaan lataa tai poista patruunoita ajoneuvossa, sisätiloissa tai ahtaissa paikoissa paitsi ampumapaikalla. Älä koskaan luota varmistimiin. Ne eivät korvaa varovaista käsittelyä. Älä koskaan jätä ladattua asetta käsistäsi ennen kuin poistat patruunat. Valmistelu: 1. Puhdista ennen lataamista öljy piipusta ja tarkasta, ettei siellä ole tukkeita tms. 2. Pidä piipun suu aina osoittamassa turvalliseen suuntaan. 3. Pidä sormet poissa liipaisinkaaren sisältä. 4. Kiinnitä lipas vasta juuri ennen ampumista Lataaminen lippaasta 1. Poista ase vireestä (6.2). 2. Irrota tai avaa lipas (5.8.1/5.8.2). 3. Avaa luisti (5.7.1) lukiten salvalla auki asentoon. 4. Täytä lipas (5.8.3). 5. Kiinnitä lipas tai sulje kiinteä lipas (5.8.1/5.8.2). 6. Sulje luisti (5.7.2) painamalla luistin salpaa (tai äänettömästi). Lippaasta siirtyi patruuna pesään ja kivääri on nyt ladattu Lataaminen suoraan patruunapesään (kuva 7) 1. Poista ase vireestä (6.2). 2. Irrota tai avaa lipas (5.8.1/5.8.2). 3. Avaa luisti (5.7.1) lukiten salvalla auki asentoon. 4. Pidä ase suunnattuna ampumasuuntaan. 5. Työnnä patruuna suoraan patruunapesään (kuva 7). 6. Sulje luisti (5.7.2) painamalla luistin salpaa (tai äänettömästi). Ase on nyt ladattu Äänetön lataaminen 1. Lataa ase kohtien tai mukaan, mutta jätä luisti auki. 2. Sulje sitten luisti hiljaa (5.7.3).

10 SAUER (24) SAUER (24) Kuva 7 Kuva 17 Kuva Ampuminen VAROITUS: Vahingonlaukaus voi aiheuttaa loukkaantumisen tai hengenvaaran. Tunnista maali ja varmistu ympäristön turvallisuudesta. Pidä kätesi ja muut vartalon osat kaukana piipun suulta ja hylsyaukon edestä. Lopeta ammunta ja poista patruunat, jos patruuna ei mene hyvin pesään, hylsy jää sisään tai, jos oletat luodin jääneen piippuun tai laukausääni tuntuu epänormaalilta. Älä koskaan yritä poistaa piippuun jäänyttä luotia ampumalla. 1. Käytä aina suojalaseja ja kuulosuojaimia. 2. Varo, ettei ketään ole ulos lentävän hylsyn kohdalla. 3. Tähtää maaliin. 4. Viritä ase (6.1). VAARA: Varmistu, ettei kenellekään aiheudu vaaraa laukauksesta. 5. Aseta sormi liipaisimelle ja laukaise rauhallisesti. 6. Pidä piippu suunnattuna vaarattomaan suuntaan ammunnan aikana. 7. Kun lipas tyhjenee, täytä se kohdan 5.5 mukaisesti. 8. Poista ase vireestä ja poista patruunat (5.6). VAROITUS: Vahingonlaukaus voi aiheuttaa loukkaantumisen tai hengenvaaran. Poista siksi heti ammunnan päätyttyä ase vireestä ja poista patruunat. Kuva Vireestä poistaminen 1. Laita peukalo virittimen uritetulle pinnalle 116 niin, että peukalo peittää puoliksi vireilmaisimen 117 (kuva 18). 2. Paina viritintä eteenpäin ja samanaikaisesti paina vireilmaisin 117 alas (kuva 18). 3. Anna virittimen siirtyä hitaasti taaksepäin. 4. Irrota peukalo virittimestä. Kivääri on poistunut vireestä, punainen merkkipiste ei näy ja vireilmaisin on painunut virittimen sisään. 5.5 Uudelleen lataaminen ammunnan aikana VAROITUS: Väärin tehty lataaminen voi aiheuttaa epätäydellisen toiminnan, jonka seurauksena on vaarana tapaturmainen loukkaantuminen tai hengenvaara. Älä jätä asetta käsistäsi. Osoita piipulla turvalliseen suuntaan. 1. Poista ase vireestä (6.2). 2. Irrota tai avaa lipas (5.8.1/5.8.2).

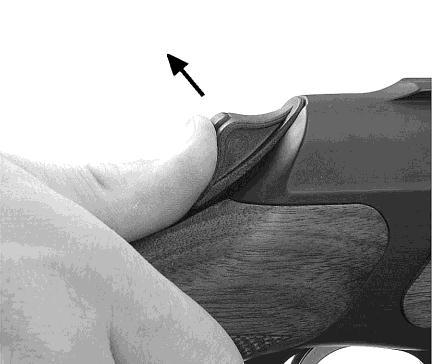

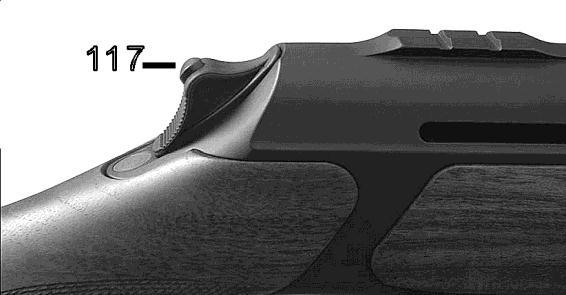

11 SAUER (24) Sivusäätö (kuva 15) 1. Aseta avain jyvän etupuolella olevaan pidätinruuviin. 2. Avaa ruuvia hieman ja siirrä jyvää sivusuunnassa haluttuun asemaan. - siirto oikealle siirtää osumia vasemmalle - siirto vasemmalle siirtää osumia oikealle 3. Kierrä pidätinruuvi kiinni. Sisusäätö voidaan tehdä myös takatähtäimestä pl. Battue - tähtäin. Kuva 15 Kuva 16 Säätö takatähtäimestä (kuva 16) 1. Avaa takatähtäimen päällä oleva pidätinruuvi. 2. Siirrä hahlolevyä sivusuunnassa. - siirto oikealle siirtää osumia oikealle - siirto vasemmalle siirtää osumia vasemmalle 6. KÄSIN VIRITTÄMINEN Sauer 303 viritetään lukkokehyksen takana olevalla virittimellä. Näin aseen voi virittää vasta juuri ennen laukaisua. Kun ase on virittämätön, niin se ei voi laueta. Jos luisti ei ole täysin kiinni, niin ase ei laukea. Vireilmaisimen koholla olemisesta näkee ja sormilla kokeillen tuntee sen, että onko ase vireessä. 6.1 Virittäminen 1. Paina viritintä 116 niin, että peukalo on vireilmaisimen 117 päällä (kuva 17). 2. Työnnä viritin niin pitkälle eteen, kunnes se pysähtyy. 3. Liúuta peukaloa niin, että vireilmaisin 117 pääsee nousemaan ylös lukitsemaan virittimen paikoilleen (kuva 18). 4. Irrota peukalo virittimestä. Kivääri on nyt viritetty: - punainen piste näkyy virittimen takana - vireilmaisin 117 on ulos työntyneenä (kuva 19) 3. Täytä lipas (5.8.3). 4. Kiinnitä tai sulje lipas (5.8.1/5.8.2). 5. Sulje luisti. Ase on nyt uudelleen ladattu. SAUER (24) 5.6 Patruunoiden poistaminen VAROITUS: Vahingonlaukaus voi aiheuttaa virheellisen toiminnan, jonka seurauksena voi olla tapaturmainen loukkaantuminen tai hengenvaara. Älä koskaan jätä asetta käsistäsi ennen kuin olet poistanut patruunat. Piipussa voi olla patruuna, vaikka lipas on irrotettu. Älä pidä kättä hylsyaukon päällä. 1. Tee vireenpoisto (6.2). 2. Ota kiinni tukista. 3. Irrota tai avaa lipas (5.8.1/5.8.2). 4. Avaa luisti (5.7.1) ja lukitse auki, jolloin poistuu patruunapesässä ollut patruuna. 5. Tarkasta vielä, ettei patruunapesään jäänyt patruunaa. 6. Tyhjennä lipas. 7. Ota talteen patruunat ja puhdista kivääri. Nyt ase on tyhjä patruunoista. VAROITUS: Ase pitää puhdistaa aina toimintahäiriön jälkeen, ettei aiheudu tapaturmaa tai aseen rikkoutumista. Puhdista kohdan 8 mukaan. 5.7 Luisti VAROITUS: Vahingonlaukaus voi aiheuttaa virheellisen toiminnan, jonka seurauksena voi olla tapaturmainen loukkaantuminen tai hengenvaara. Kivääri on poistettava vireestä aina, kun käsitellään luistia Luistin avaaminen 1. Tee vireenpoisto (6.2). 2. Irrota/avaa lipas (5.8.1/5.8.2). 3. Ota kiinni luistin viritintapista. 4. Vedä luisti niin taakse, että se pysähtyy (kuva 8). 5. Pidä luisti takana ja paina luistin salpa 106 alas (kuva 9), jolloin luisti jää auki. Kuva 8 Kuva 9

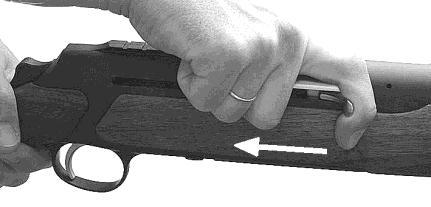

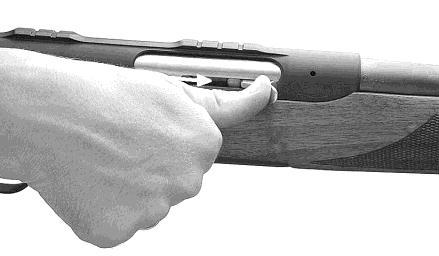

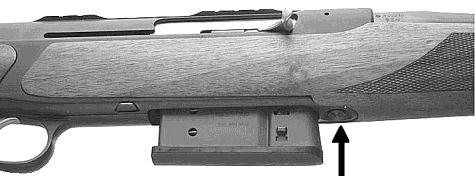

12 SAUER (24) Luistin sulkeminen VAROITUS: Varomaton käsittely voi aiheuttaa tahattoman laukauksen ja tapaturman tai hengenvaaran. Kiväärissä ei saa olla patruunoita luistia suljettaessa. 1. Poista ase vireestä (6.2). 2. Irrota/avaa lipas (5.8.1/5.8.2). 3. Paina luistin salpa ylös, jolloin luisti sulkeutuu jousen voimalla. HUOMAUTUS: Tapaturma tai aseen vahingoittuminen voi olla tarjolla. Älä koskaan pidä sormia luistin edessä tai hylsyaukossa. Älä käytä suljettaessa voimakkaita otteita Luistin äänetön sulkeminen 1. Poista ase vireestä (6.2). 2. Irrota/avaa lipas (5.8.1/5.8.2). 3. Pidä kiinni viritintapista. 4. Paina luistin salpa ylös kiinni. 5. Päästä luisti sulkeutumaan hitaasti peukalolla jarruttaen. 6. Paina lopuksi luisti täysin kiinni (kuva 10). Kuva 10 Kuva Lipas Sauer 303 on saatavana kahdella lipasversiolla 1. Irtolipas, 2. Kiinteä, alas auki kääntyvä lipas Model FM Irtolipas Lippaan irrottaminen HUOMAUTUS: Pudotessaan lipas voi vahingoittua. Pidä irrotettaessa hyvin kiinni, ettei se putoa. 1. Paina sormella lippaan etupuolella olevaa salpaa (kuva 11). 2. Pidä käsi lippaassa ja ota vastaan. 3. Tyhjennä lipas patruunoista. Lippaan kiinnittäminen 1. Työnnä lipas paikalleen ja paina kiinni niin, että salpa lukittuu. SAUER (24) Kiinteä lipas Avaaminen 1. Paina lippaan etupuolella olevaa salpaa (kuva 12). 2. Käännä alas auki. 3. Poista patruunat lippaasta. Kuva 12 Kuva 13 Lippaan sulkeminen 1. Käännä lipas kiinni, kunnes salpa lukittuu Lipastaminen (kuva 13) 1. Paina patruunan kannalla syöttösiltaa alaspäin. 2. Työnnä patruuna lippaaseen. 5.9 Liipaisin On saatavana säädettävä liipaisinkoneisto Vakioliipaisin Huomautus: Laukaisuvastus on valmistuksessa säädetty arvoon 13 N (1300 g). VAROITUS: Huolimaton käsittely voi aiheuttaa tahattoman vahingonlaukauksen. Turvallisuussyistä laukaisuvastusta ei pidä muuttaa Tähtäimet Sauer 303 voidaan varustaa erilaisilla tähtäimillä. Vakiotähtäin on tehtaalla kohdistettu 50 m etäisyydelle Korkeuskohdistus (kuva 14) 1. Korkeussäätö tehdään kiertämällä 1,5 mm kuusiokoloavaimella jyvän edessä olevaa ruuvia. Kierto myötäpäivään siirtää jyvää ylöspäin, jolloin osumat siirtyvät alemmas. Vastapäivään kierrettäessä osumat siirtyvät ylöspäin. Kuva 14
