volta-modulikotelot pienasennuksiin

Transkriptio

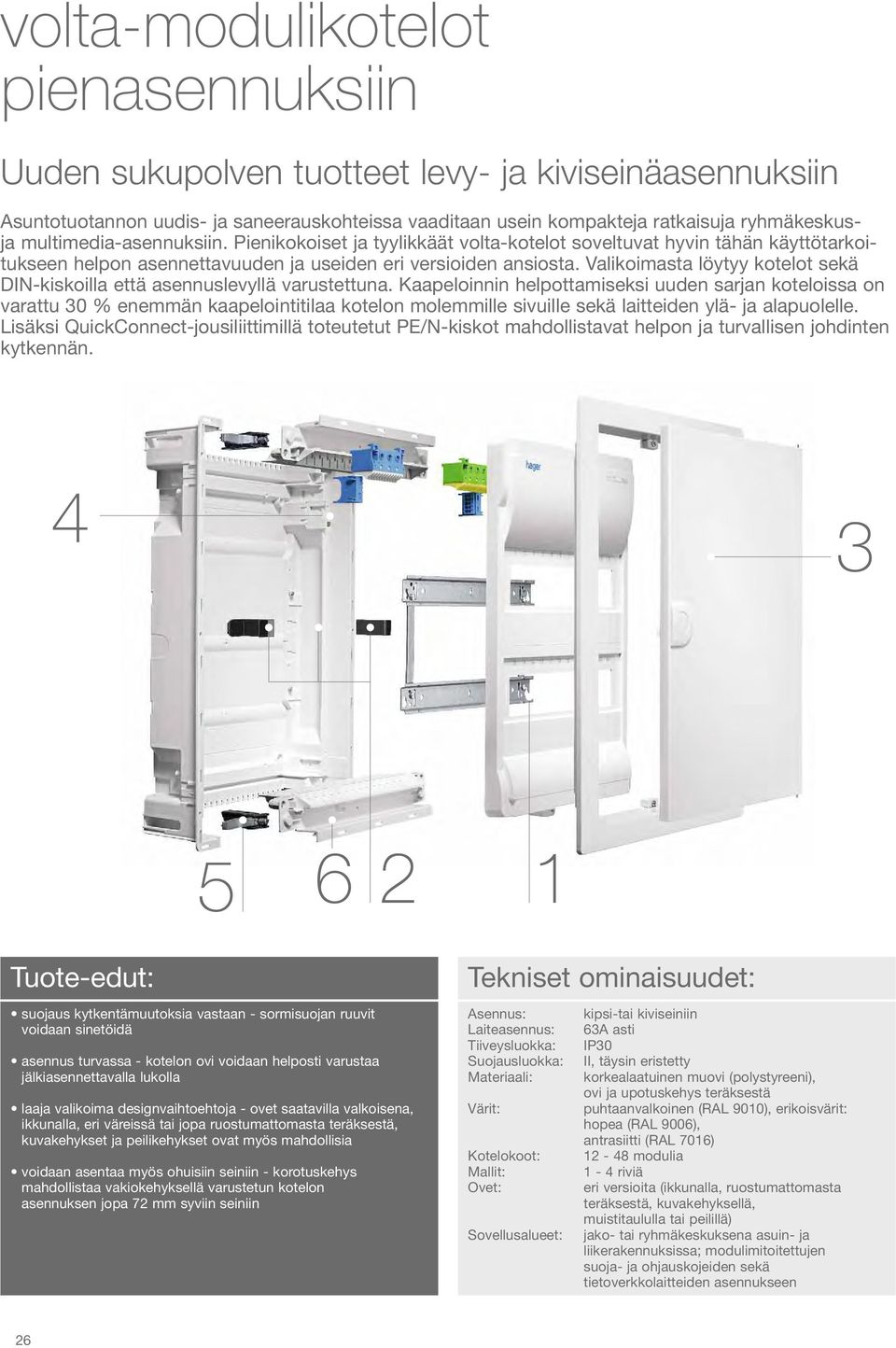

1 volta-modulikotelot pienasennuksiin Uuden sukupolven tuotteet levy- ja kiviseinäasennuksiin Asuntotuotannon uudis- ja saneerauskohteissa vaaditaan usein kompakteja ratkaisuja ryhmäkeskusja multimedia-asennuksiin. Pienikokoiset ja tyylikkäät volta-kotelot soveltuvat hyvin tähän käyttötarkoitukseen helpon asennettavuuden ja useiden eri versioiden ansiosta. Valikoimasta löytyy kotelot sekä DIN-kiskoilla että asennuslevyllä varustettuna. Kaapeloinnin helpottamiseksi uuden sarjan koteloissa on varattu 30 % enemmän kaapelointitilaa kotelon molemmille sivuille sekä laitteiden ylä- ja alapuolelle. Lisäksi QuickConnect-jousiliittimillä toteutetut PE/N-kiskot mahdollistavat helpon ja turvallisen johdinten kytkennän Tuote-edut: suojaus kytkentämuutoksia vastaan - sormisuojan ruuvit voidaan sinetöidä asennus turvassa - kotelon ovi voidaan helposti varustaa jälkiasennettavalla lukolla laaja valikoima designvaihtoehtoja - ovet saatavilla valkoisena, ikkunalla, eri väreissä tai jopa ruostumattomasta teräksestä, kuvakehykset ja peilikehykset ovat myös mahdollisia voidaan asentaa myös ohuisiin seiniin - korotuskehys mahdollistaa vakiokehyksellä varustetun kotelon asennuksen jopa 72 mm syviin seiniin Tekniset ominaisuudet: Asennus: Laiteasennus: Tiiveysluokka: Suojausluokka: Materiaali: Värit: Kotelokoot: Mallit: Ovet: Sovellusalueet: kipsi-tai kiviseiniin 63A asti IP30 II, täysin eristetty korkealaatuinen muovi (polystyreeni), ovi ja upotuskehys teräksestä puhtaanvalkoinen (RAL 9010), erikoisvärit: hopea (RAL 9006), antrasiitti (RAL 7016) modulia 1-4 riviä eri versioita (ikkunalla, ruostumattomasta teräksestä, kuvakehyksellä, muistitaululla tai peilillä) jako- tai ryhmäkeskuksena asuin- ja liikerakennuksissa; modulimitoitettujen suoja- ja ohjauskojeiden sekä tietoverkkolaitteiden asennukseen 26

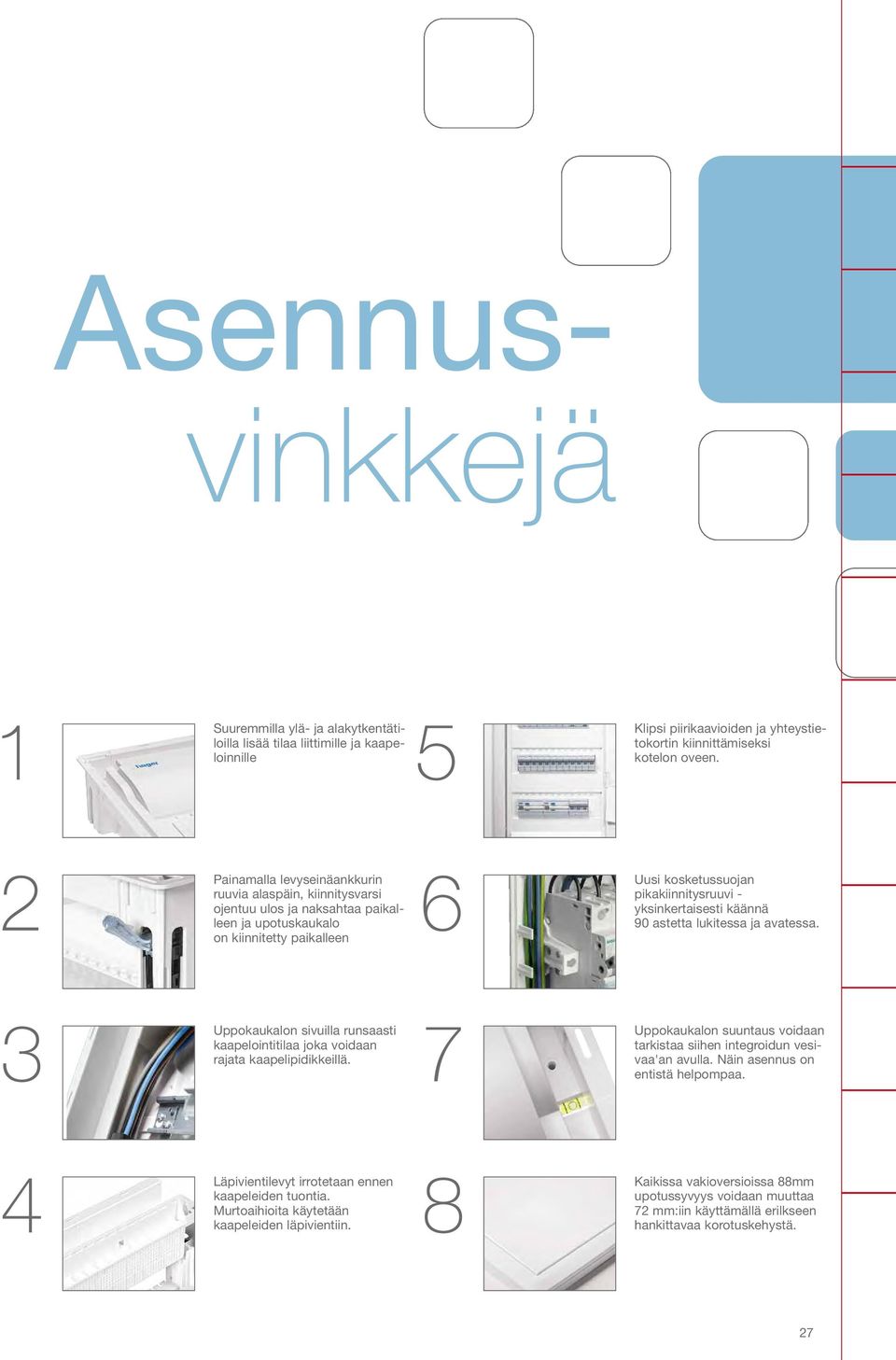

2 Asennusvinkkejä 1 Suuremmilla ylä- ja alakytkentätiloilla lisää tilaa liittimille ja kaapeloinnille 5 Klipsi piirikaavioiden ja yhteystietokortin kiinnittämiseksi kotelon oveen. 2 Painamalla levyseinäankkurin ruuvia alaspäin, kiinnitysvarsi ojentuu ulos ja naksahtaa paikalleen ja upotuskaukalo on kiinnitetty paikalleen 6 Uusi kosketussuojan pikakiinnitysruuvi - yksinkertaisesti käännä 90 astetta lukitessa ja avatessa. 3 Uppokaukalon sivuilla runsaasti kaapelointitilaa joka voidaan rajata kaapelipidikkeillä. 7 Uppokaukalon suuntaus voidaan tarkistaa siihen integroidun vesivaa'an avulla. Näin asennus on entistä helpompaa. 4 Läpivientilevyt irrotetaan ennen kaapeleiden tuontia. Murtoaihioita käytetään kaapeleiden läpivientiin. 8 Kaikissa vakioversioissa 88mm upotussyvyys voidaan muuttaa 72 mm:iin käyttämällä erilkseen hankittavaa korotuskehystä. 27

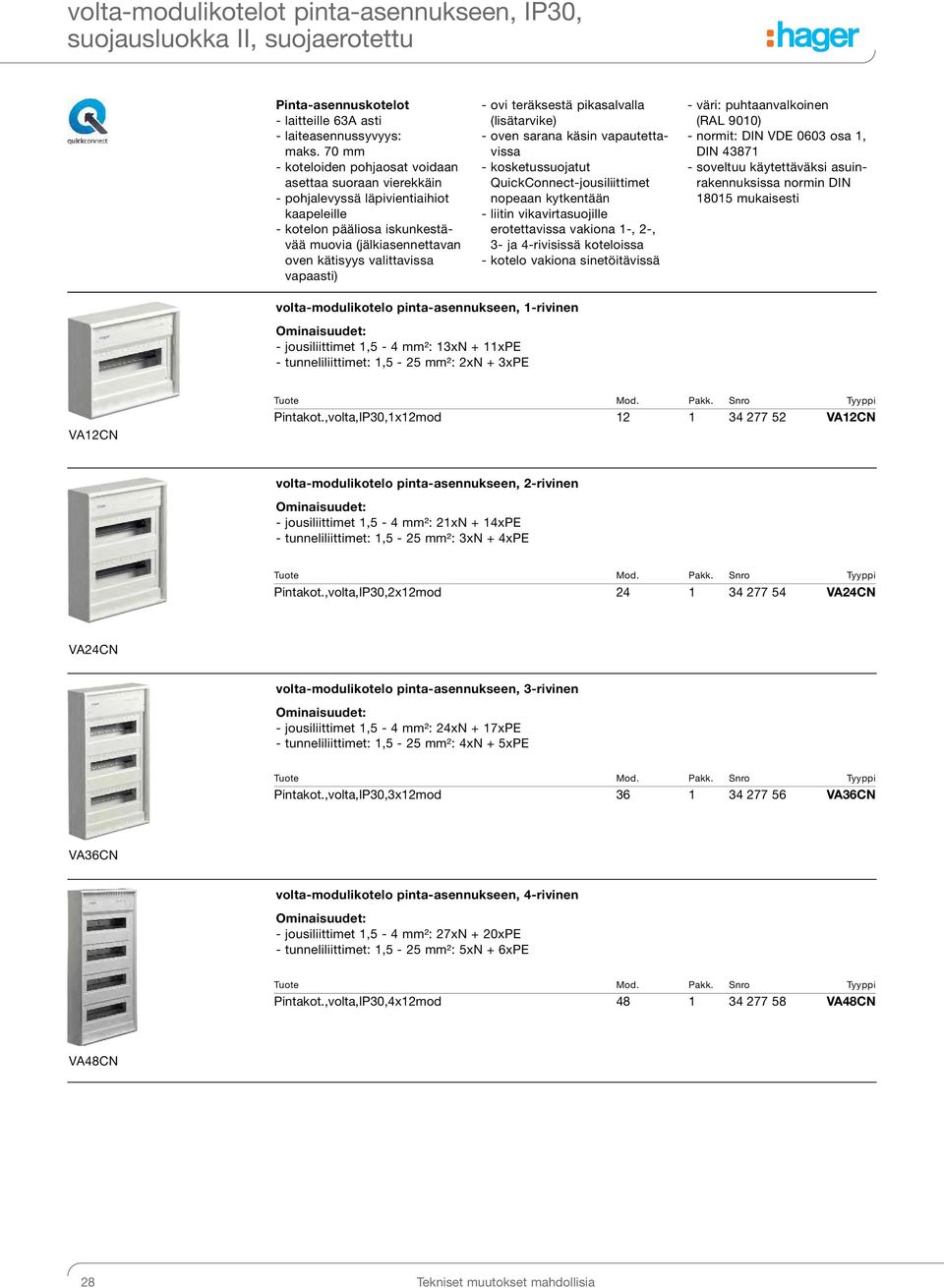

3 volta-modulikotelot pinta-asennukseen, IP30, suojausluokka II, suojaerotettu Pinta-asennuskotelot - laitteille 63A asti - laiteasennussyvyys: maks. 70 mm - koteloiden pohjaosat voidaan asettaa suoraan vierekkäin - pohjalevyssä läpivientiaihiot kaapeleille - kotelon pääliosa iskunkestävää muovia (jälkiasennettavan oven kätisyys valittavissa vapaasti) - ovi teräksestä pikasalvalla (lisätarvike) - oven sarana käsin vapautettavissa - kosketussuojatut QuickConnect-jousiliittimet nopeaan kytkentään - liitin vikavirtasuojille erotettavissa vakiona 1-, 2-, 3- ja 4-rivisissä koteloissa - kotelo vakiona sinetöitävissä - väri: puhtaanvalkoinen (RAL 9010) - normit: DIN VDE 0603 osa 1, DIN soveltuu käytettäväksi asuinrakennuksissa normin DIN mukaisesti volta-modulikotelo pinta-asennukseen, 1-rivinen : - jousiliittimet 1,5-4 mm²: 13xN + 11xPE - tunneliliittimet: 1,5-25 mm²: 2xN + 3xPE VA12CN Tuote Mod. Pakk. Snro Tyyppi Pintakot.,volta,IP30,1x12mod VA12CN volta-modulikotelo pinta-asennukseen, 2-rivinen : - jousiliittimet 1,5-4 mm²: 21xN + 14xPE - tunneliliittimet: 1,5-25 mm²: 3xN + 4xPE Tuote Mod. Pakk. Snro Tyyppi Pintakot.,volta,IP30,2x12mod VA24CN VA24CN volta-modulikotelo pinta-asennukseen, 3-rivinen : - jousiliittimet 1,5-4 mm²: 24xN + 17xPE - tunneliliittimet: 1,5-25 mm²: 4xN + 5xPE Tuote Mod. Pakk. Snro Tyyppi Pintakot.,volta,IP30,3x12mod VA36CN VA36CN volta-modulikotelo pinta-asennukseen, 4-rivinen : - jousiliittimet 1,5-4 mm²: 27xN + 20xPE - tunneliliittimet: 1,5-25 mm²: 5xN + 6xPE Tuote Mod. Pakk. Snro Tyyppi Pintakot.,volta,IP30,4x12mod VA48CN VA48CN 28 Tekniset muutokset mahdollisia

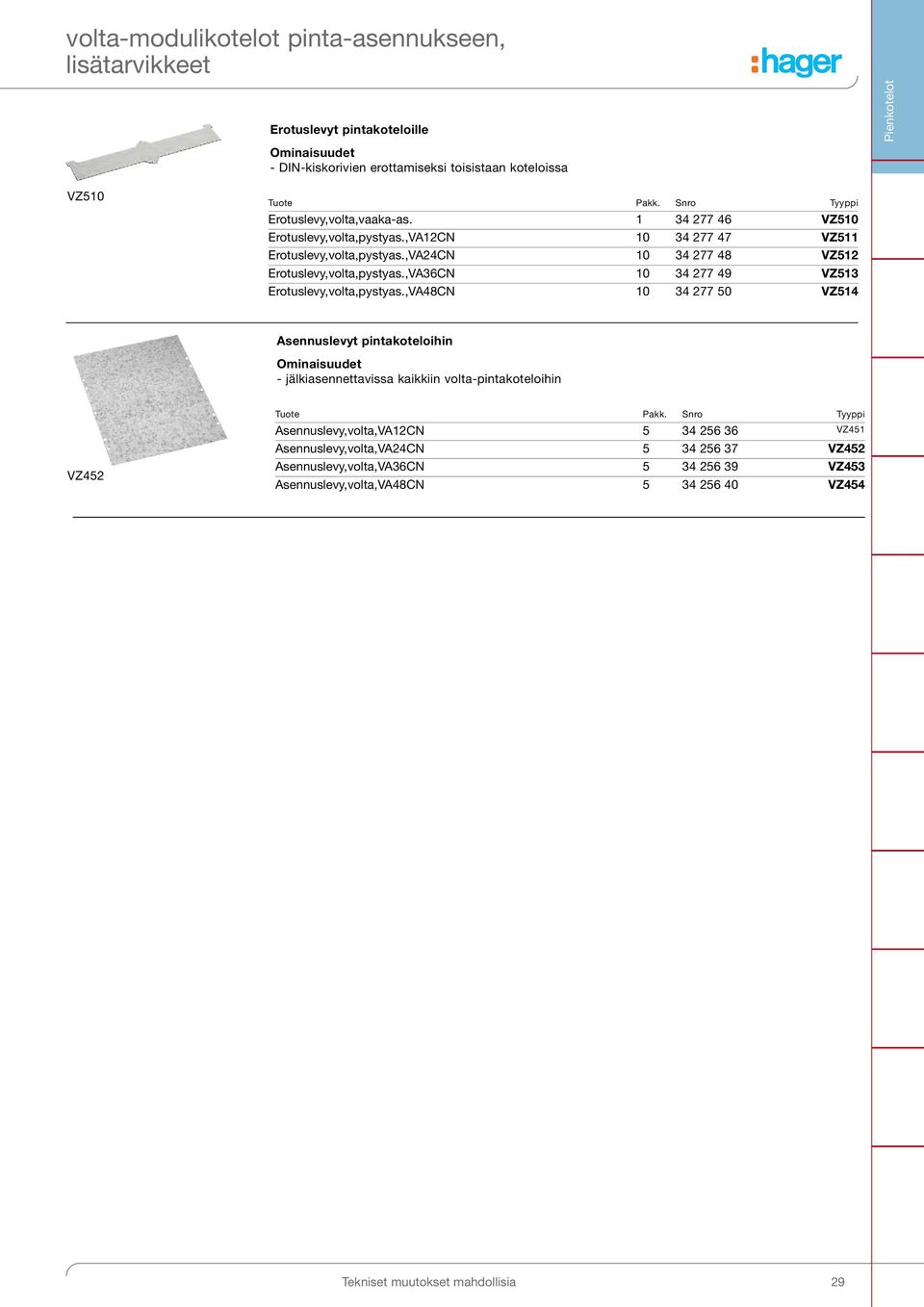

4 volta-modulikotelot pinta-asennukseen, lisätarvikkeet Erotuslevyt pintakoteloille - DIN-kiskorivien erottamiseksi toisistaan koteloissa Pienkotelot VZ510 Erotuslevy,volta,vaaka-as VZ510 Erotuslevy,volta,pystyas.,VA12CN VZ511 Erotuslevy,volta,pystyas.,VA24CN VZ512 Erotuslevy,volta,pystyas.,VA36CN VZ513 Erotuslevy,volta,pystyas.,VA48CN VZ514 Asennuslevyt pintakoteloihin - jälkiasennettavissa kaikkiin volta-pintakoteloihin VZ452 Asennuslevy,volta,VA12CN VZ451 Asennuslevy,volta,VA24CN VZ452 Asennuslevy,volta,VA36CN VZ453 Asennuslevy,volta,VA48CN VZ454 Tekniset muutokset mahdollisia 29

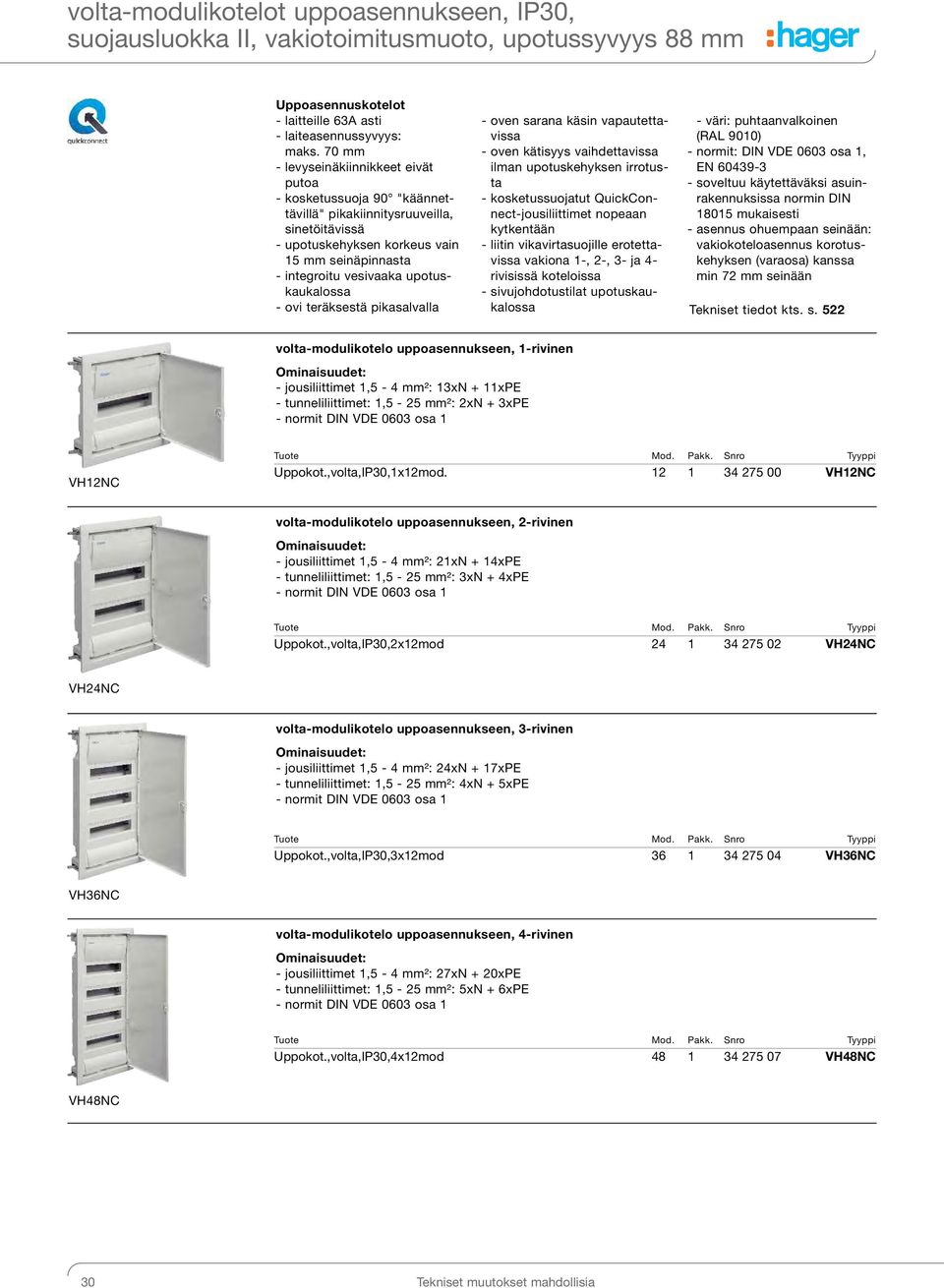

5 volta-modulikotelot uppoasennukseen, IP30, suojausluokka II, vakiotoimitusmuoto, upotussyvyys 88 mm Uppoasennuskotelot - laitteille 63A asti - laiteasennussyvyys: maks. 70 mm - levyseinäkiinnikkeet eivät putoa - kosketussuoja 90 "käännettävillä" pikakiinnitysruuveilla, sinetöitävissä - upotuskehyksen korkeus vain 15 mm seinäpinnasta - integroitu vesivaaka upotuskaukalossa - ovi teräksestä pikasalvalla - oven sarana käsin vapautettavissa - oven kätisyys vaihdettavissa ilman upotuskehyksen irrotusta - kosketussuojatut QuickConnect-jousiliittimet nopeaan kytkentään - liitin vikavirtasuojille erotettavissa vakiona 1-, 2-, 3- ja 4- rivisissä koteloissa - sivujohdotustilat upotuskaukalossa - väri: puhtaanvalkoinen (RAL 9010) - normit: DIN VDE 0603 osa 1, EN soveltuu käytettäväksi asuinrakennuksissa normin DIN mukaisesti - asennus ohuempaan seinään: vakiokoteloasennus korotuskehyksen (varaosa) kanssa min 72 mm seinään Tekniset tiedot kts. s. 522 volta-modulikotelo uppoasennukseen, 1-rivinen : - jousiliittimet 1,5-4 mm²: 13xN + 11xPE - tunneliliittimet: 1,5-25 mm²: 2xN + 3xPE - normit DIN VDE 0603 osa 1 VH12NC Tuote Mod. Pakk. Snro Tyyppi Uppokot.,volta,IP30,1x12mod VH12NC volta-modulikotelo uppoasennukseen, 2-rivinen : - jousiliittimet 1,5-4 mm²: 21xN + 14xPE - tunneliliittimet: 1,5-25 mm²: 3xN + 4xPE - normit DIN VDE 0603 osa 1 Tuote Mod. Pakk. Snro Tyyppi Uppokot.,volta,IP30,2x12mod VH24NC VH24NC volta-modulikotelo uppoasennukseen, 3-rivinen : - jousiliittimet 1,5-4 mm²: 24xN + 17xPE - tunneliliittimet: 1,5-25 mm²: 4xN + 5xPE - normit DIN VDE 0603 osa 1 Tuote Mod. Pakk. Snro Tyyppi Uppokot.,volta,IP30,3x12mod VH36NC VH36NC volta-modulikotelo uppoasennukseen, 4-rivinen : - jousiliittimet 1,5-4 mm²: 27xN + 20xPE - tunneliliittimet: 1,5-25 mm²: 5xN + 6xPE - normit DIN VDE 0603 osa 1 Tuote Mod. Pakk. Snro Tyyppi Uppokot.,volta,IP30,4x12mod VH48NC VH48NC 30 Tekniset muutokset mahdollisia

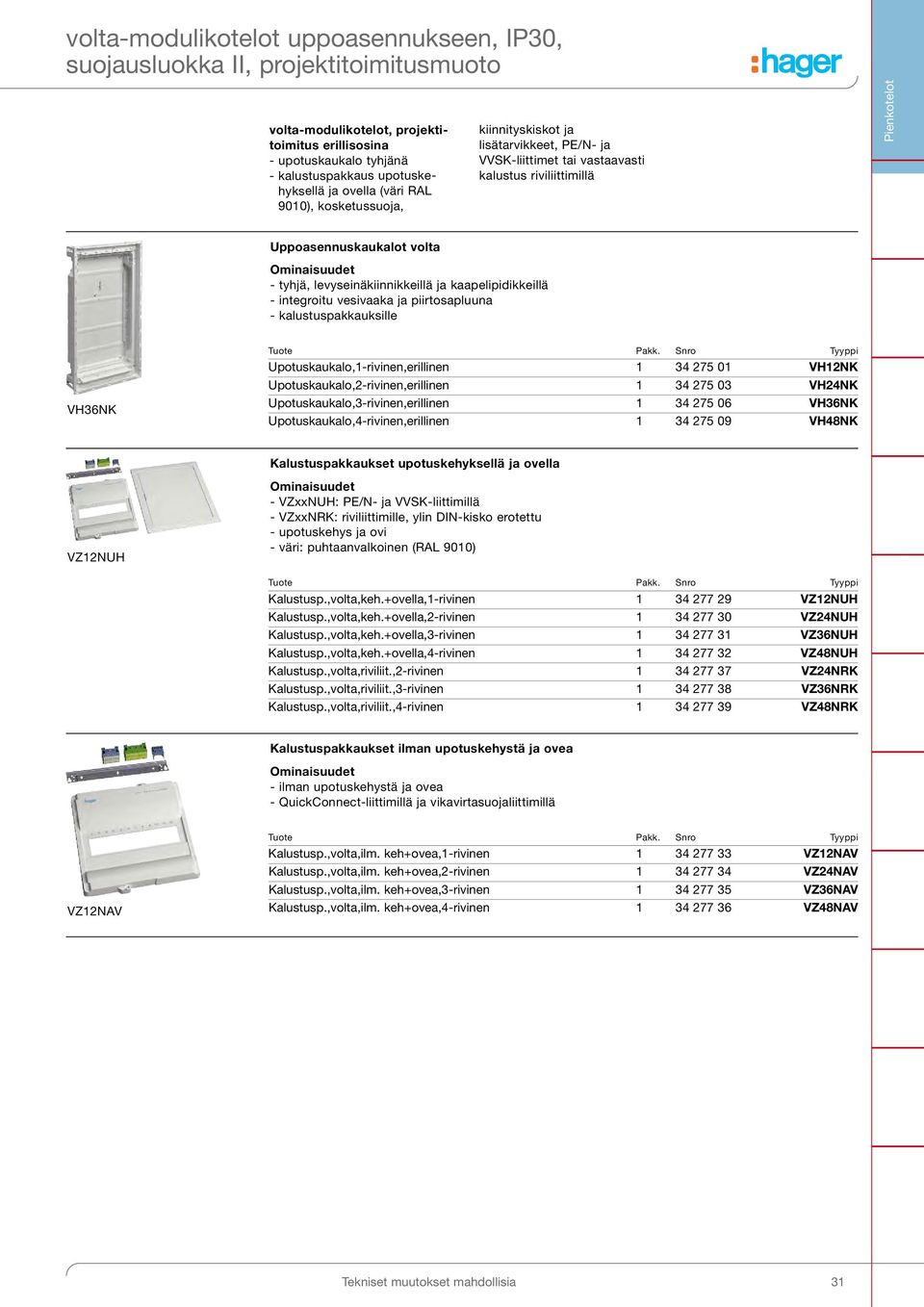

6 volta-modulikotelot uppoasennukseen, IP30, suojausluokka II, projektitoimitusmuoto volta-modulikotelot, projektitoimitus erillisosina - upotuskaukalo tyhjänä - kalustuspakkaus upotuskehyksellä ja ovella (väri RAL 9010), kosketussuoja, kiinnityskiskot ja lisätarvikkeet, PE/N- ja VVSK-liittimet tai vastaavasti kalustus riviliittimillä Pienkotelot Uppoasennuskaukalot volta - tyhjä, levyseinäkiinnikkeillä ja kaapelipidikkeillä - integroitu vesivaaka ja piirtosapluuna - kalustuspakkauksille VH36NK Upotuskaukalo,1-rivinen,erillinen VH12NK Upotuskaukalo,2-rivinen,erillinen VH24NK Upotuskaukalo,3-rivinen,erillinen VH36NK Upotuskaukalo,4-rivinen,erillinen VH48NK VZ12NUH Kalustuspakkaukset upotuskehyksellä ja ovella - VZxxNUH: PE/N- ja VVSK-liittimillä - VZxxNRK: riviliittimille, ylin DIN-kisko erotettu - upotuskehys ja ovi - väri: puhtaanvalkoinen (RAL 9010) Kalustusp.,volta,keh.+ovella,1-rivinen VZ12NUH Kalustusp.,volta,keh.+ovella,2-rivinen VZ24NUH Kalustusp.,volta,keh.+ovella,3-rivinen VZ36NUH Kalustusp.,volta,keh.+ovella,4-rivinen VZ48NUH Kalustusp.,volta,riviliit.,2-rivinen VZ24NRK Kalustusp.,volta,riviliit.,3-rivinen VZ36NRK Kalustusp.,volta,riviliit.,4-rivinen VZ48NRK Kalustuspakkaukset ilman upotuskehystä ja ovea - ilman upotuskehystä ja ovea - QuickConnect-liittimillä ja vikavirtasuojaliittimillä VZ12NAV Kalustusp.,volta,ilm. keh+ovea,1-rivinen VZ12NAV Kalustusp.,volta,ilm. keh+ovea,2-rivinen VZ24NAV Kalustusp.,volta,ilm. keh+ovea,3-rivinen VZ36NAV Kalustusp.,volta,ilm. keh+ovea,4-rivinen VZ48NAV Tekniset muutokset mahdollisia 31

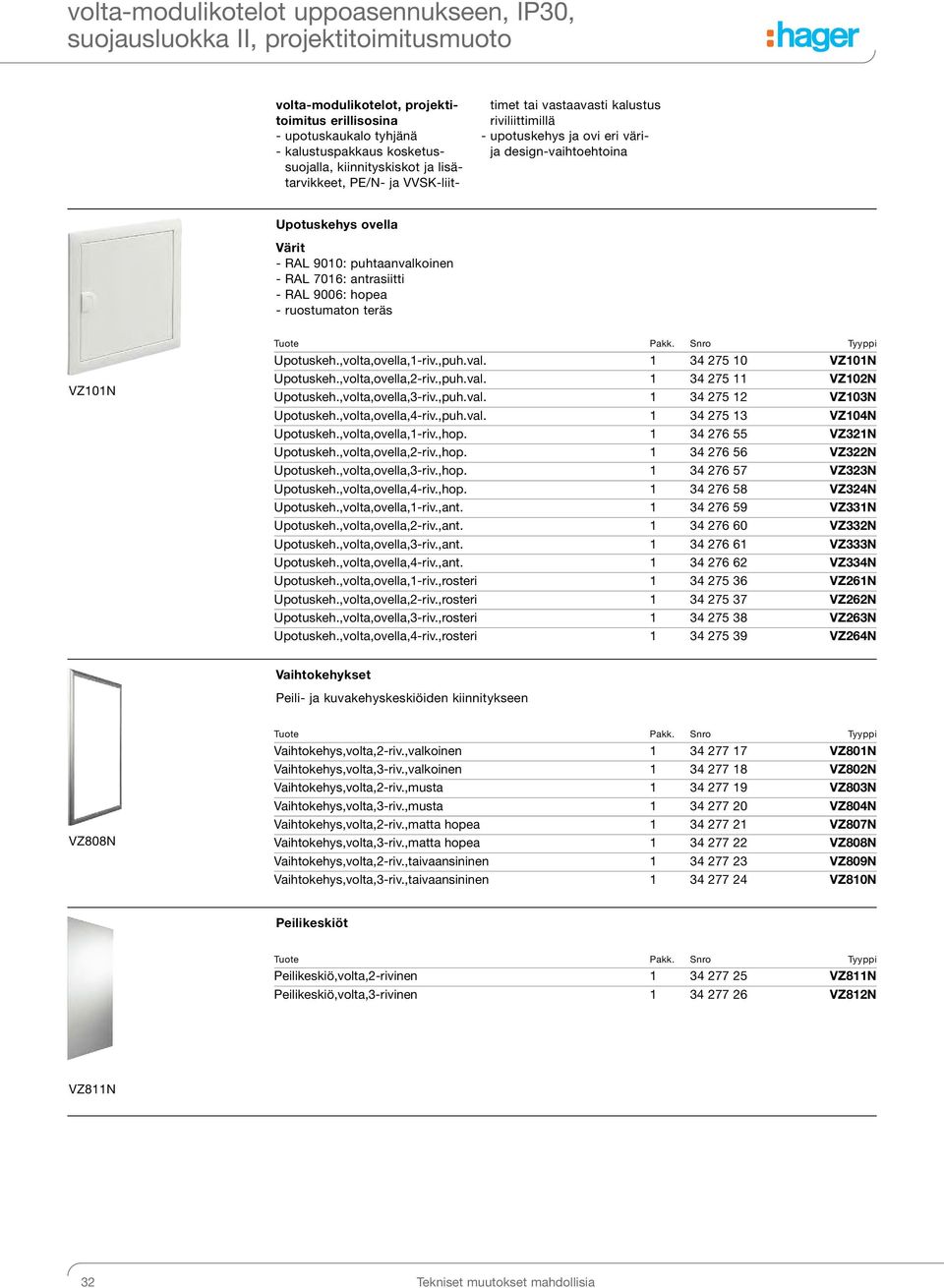

7 volta-modulikotelot uppoasennukseen, IP30, suojausluokka II, projektitoimitusmuoto volta-modulikotelot, projektitoimitus erillisosina - upotuskaukalo tyhjänä - kalustuspakkaus kosketussuojalla, kiinnityskiskot ja lisätarvikkeet, PE/N- ja VVSK-liittimet tai vastaavasti kalustus riviliittimillä - upotuskehys ja ovi eri värija design-vaihtoehtoina Upotuskehys ovella Värit - RAL 9010: puhtaanvalkoinen - RAL 7016: antrasiitti - RAL 9006: hopea - ruostumaton teräs VZ101N Upotuskeh.,volta,ovella,1-riv.,puh.val VZ101N Upotuskeh.,volta,ovella,2-riv.,puh.val VZ102N Upotuskeh.,volta,ovella,3-riv.,puh.val VZ103N Upotuskeh.,volta,ovella,4-riv.,puh.val VZ104N Upotuskeh.,volta,ovella,1-riv.,hop VZ321N Upotuskeh.,volta,ovella,2-riv.,hop VZ322N Upotuskeh.,volta,ovella,3-riv.,hop VZ323N Upotuskeh.,volta,ovella,4-riv.,hop VZ324N Upotuskeh.,volta,ovella,1-riv.,ant VZ331N Upotuskeh.,volta,ovella,2-riv.,ant VZ332N Upotuskeh.,volta,ovella,3-riv.,ant VZ333N Upotuskeh.,volta,ovella,4-riv.,ant VZ334N Upotuskeh.,volta,ovella,1-riv.,rosteri VZ261N Upotuskeh.,volta,ovella,2-riv.,rosteri VZ262N Upotuskeh.,volta,ovella,3-riv.,rosteri VZ263N Upotuskeh.,volta,ovella,4-riv.,rosteri VZ264N Vaihtokehykset Peili- ja kuvakehyskeskiöiden kiinnitykseen VZ808N Vaihtokehys,volta,2-riv.,valkoinen VZ801N Vaihtokehys,volta,3-riv.,valkoinen VZ802N Vaihtokehys,volta,2-riv.,musta VZ803N Vaihtokehys,volta,3-riv.,musta VZ804N Vaihtokehys,volta,2-riv.,matta hopea VZ807N Vaihtokehys,volta,3-riv.,matta hopea VZ808N Vaihtokehys,volta,2-riv.,taivaansininen VZ809N Vaihtokehys,volta,3-riv.,taivaansininen VZ810N Peilikeskiöt Peilikeskiö,volta,2-rivinen VZ811N Peilikeskiö,volta,3-rivinen VZ812N VZ811N 32 Tekniset muutokset mahdollisia

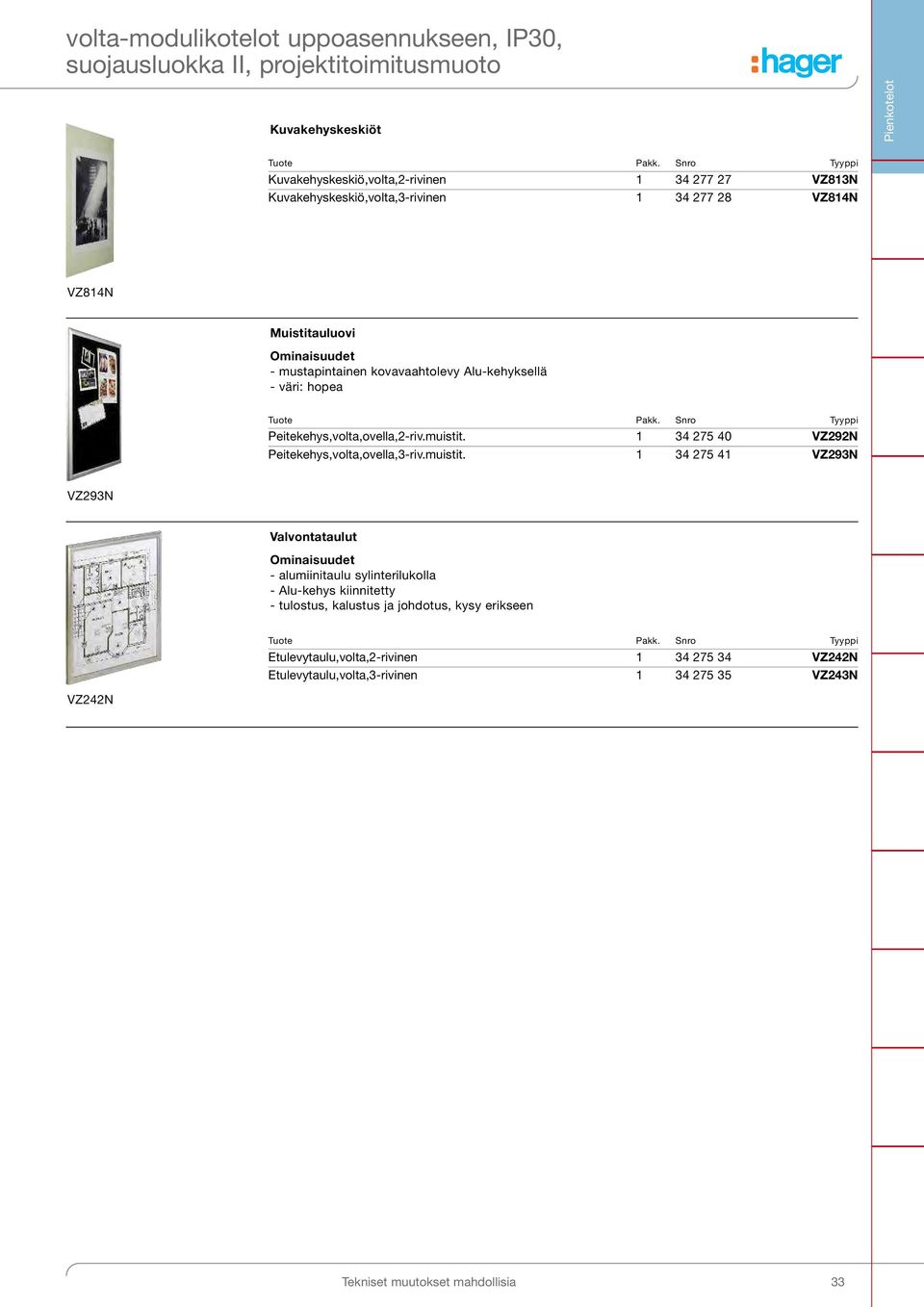

8 volta-modulikotelot uppoasennukseen, IP30, suojausluokka II, projektitoimitusmuoto Kuvakehyskeskiöt Pienkotelot Kuvakehyskeskiö,volta,2-rivinen VZ813N Kuvakehyskeskiö,volta,3-rivinen VZ814N VZ814N Muistitauluovi - mustapintainen kovavaahtolevy Alu-kehyksellä - väri: hopea Peitekehys,volta,ovella,2-riv.muistit VZ292N Peitekehys,volta,ovella,3-riv.muistit VZ293N VZ293N Valvontataulut - alumiinitaulu sylinterilukolla - Alu-kehys kiinnitetty - tulostus, kalustus ja johdotus, kysy erikseen Etulevytaulu,volta,2-rivinen VZ242N Etulevytaulu,volta,3-rivinen VZ243N VZ242N Tekniset muutokset mahdollisia 33

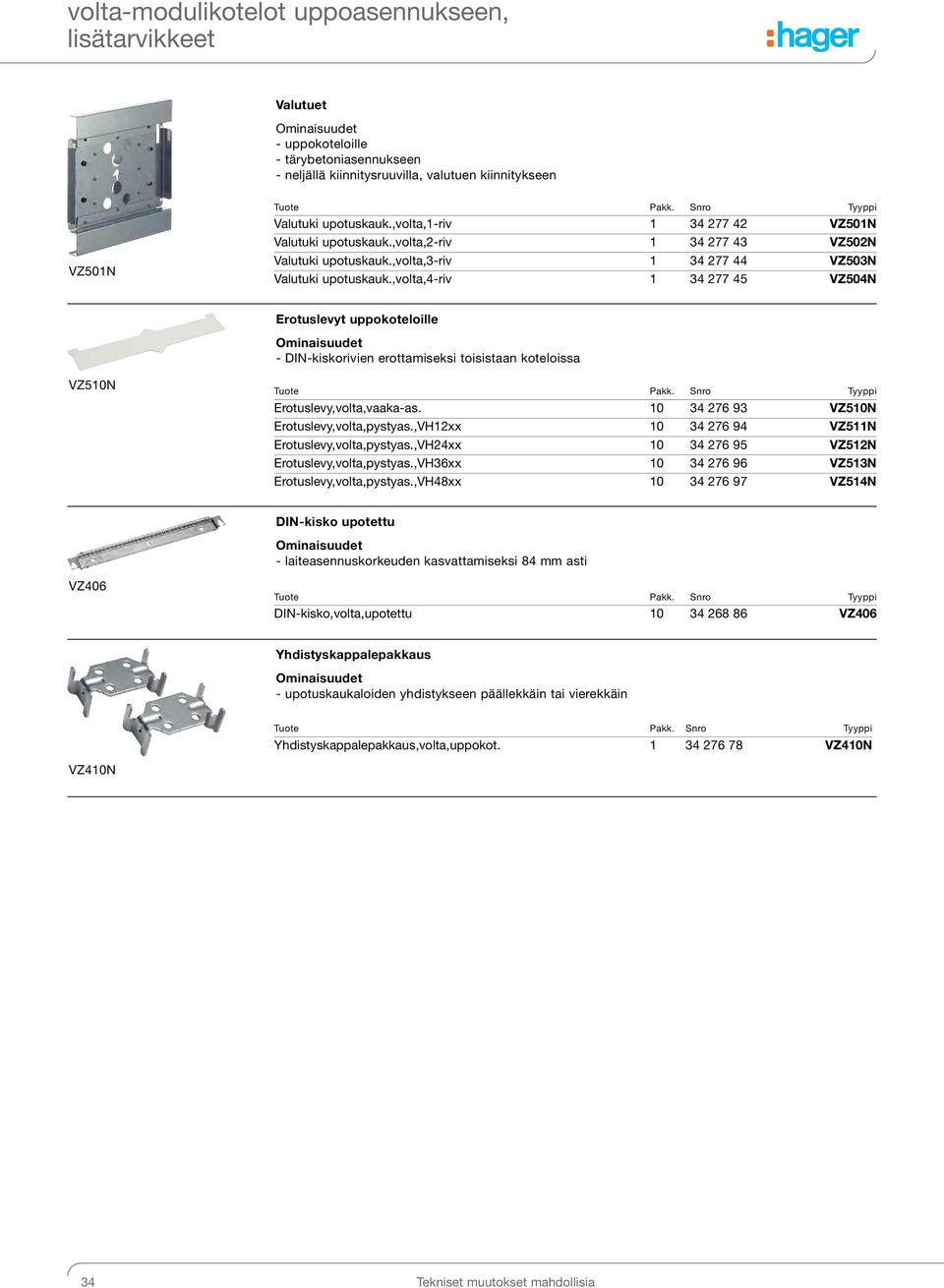

9 volta-modulikotelot uppoasennukseen, lisätarvikkeet Valutuet - uppokoteloille - tärybetoniasennukseen - neljällä kiinnitysruuvilla, valutuen kiinnitykseen VZ501N Valutuki upotuskauk.,volta,1-riv VZ501N Valutuki upotuskauk.,volta,2-riv VZ502N Valutuki upotuskauk.,volta,3-riv VZ503N Valutuki upotuskauk.,volta,4-riv VZ504N Erotuslevyt uppokoteloille - DIN-kiskorivien erottamiseksi toisistaan koteloissa VZ510N Erotuslevy,volta,vaaka-as VZ510N Erotuslevy,volta,pystyas.,VH12xx VZ511N Erotuslevy,volta,pystyas.,VH24xx VZ512N Erotuslevy,volta,pystyas.,VH36xx VZ513N Erotuslevy,volta,pystyas.,VH48xx VZ514N DIN-kisko upotettu - laiteasennuskorkeuden kasvattamiseksi 84 mm asti VZ406 DIN-kisko,volta,upotettu VZ406 Yhdistyskappalepakkaus - upotuskaukaloiden yhdistykseen päällekkäin tai vierekkäin Yhdistyskappalepakkaus,volta,uppokot VZ410N VZ410N 34 Tekniset muutokset mahdollisia

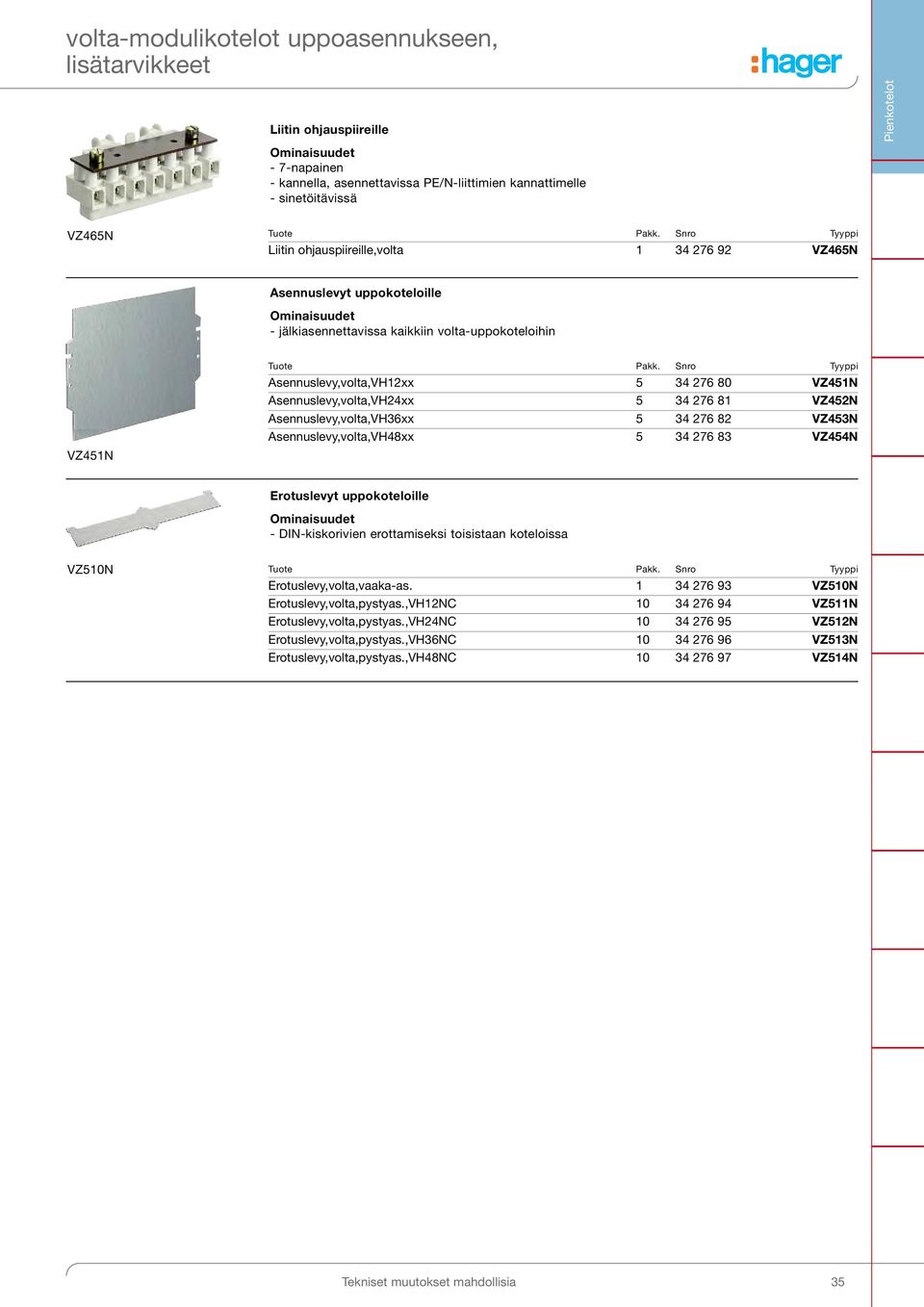

10 volta-modulikotelot uppoasennukseen, lisätarvikkeet Liitin ohjauspiireille - 7-napainen - kannella, asennettavissa PE/N-liittimien kannattimelle - sinetöitävissä Pienkotelot VZ465N Liitin ohjauspiireille,volta VZ465N Asennuslevyt uppokoteloille - jälkiasennettavissa kaikkiin volta-uppokoteloihin VZ451N Asennuslevy,volta,VH12xx VZ451N Asennuslevy,volta,VH24xx VZ452N Asennuslevy,volta,VH36xx VZ453N Asennuslevy,volta,VH48xx VZ454N Erotuslevyt uppokoteloille - DIN-kiskorivien erottamiseksi toisistaan koteloissa VZ510N Erotuslevy,volta,vaaka-as VZ510N Erotuslevy,volta,pystyas.,VH12NC VZ511N Erotuslevy,volta,pystyas.,VH24NC VZ512N Erotuslevy,volta,pystyas.,VH36NC VZ513N Erotuslevy,volta,pystyas.,VH48NC VZ514N Tekniset muutokset mahdollisia 35

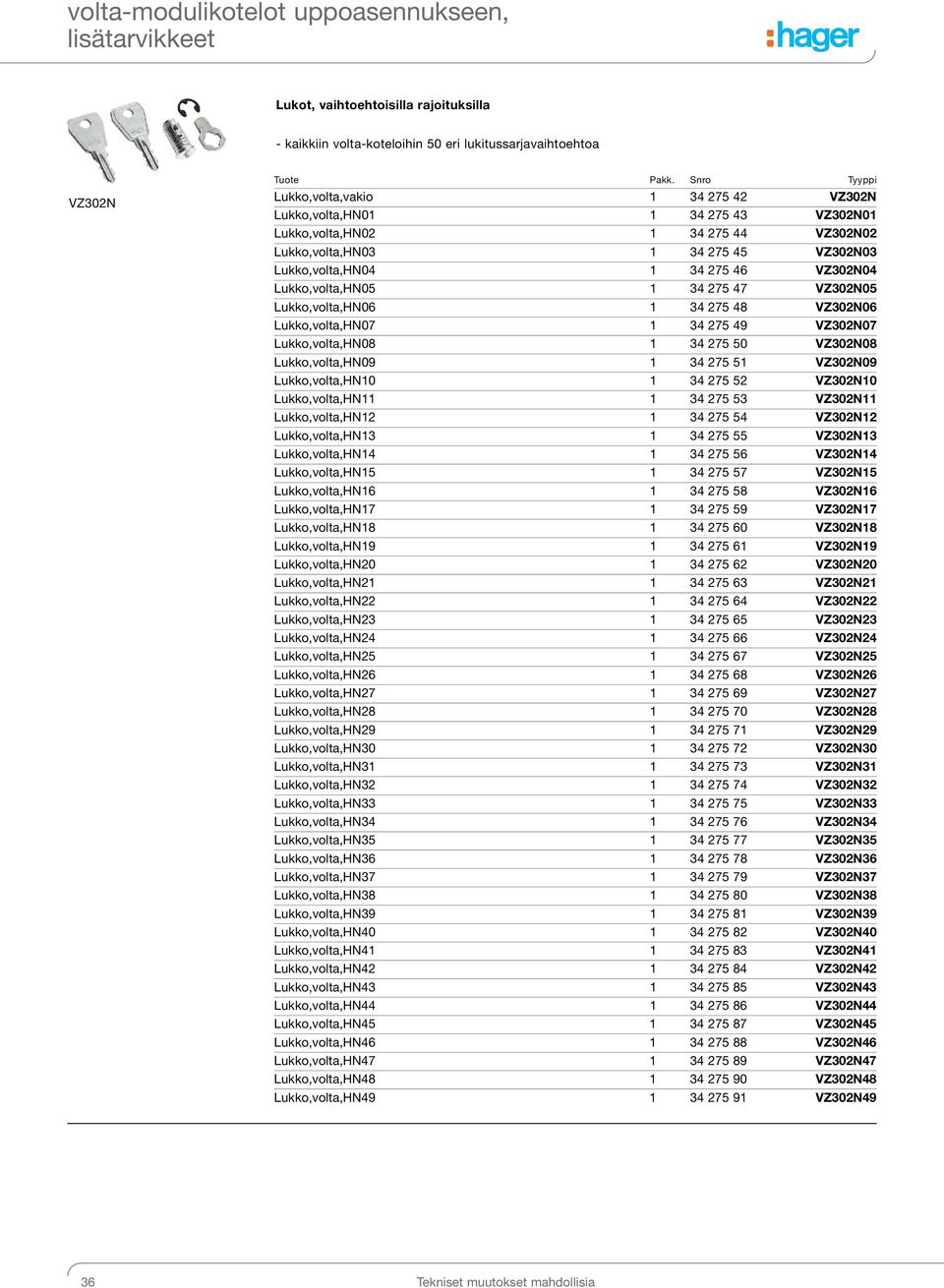

11 volta-modulikotelot uppoasennukseen, lisätarvikkeet Lukot, vaihtoehtoisilla rajoituksilla - kaikkiin volta-koteloihin 50 eri lukitussarjavaihtoehtoa VZ302N Lukko,volta,vakio VZ302N Lukko,volta,HN VZ302N01 Lukko,volta,HN VZ302N02 Lukko,volta,HN VZ302N03 Lukko,volta,HN VZ302N04 Lukko,volta,HN VZ302N05 Lukko,volta,HN VZ302N06 Lukko,volta,HN VZ302N07 Lukko,volta,HN VZ302N08 Lukko,volta,HN VZ302N09 Lukko,volta,HN VZ302N10 Lukko,volta,HN VZ302N11 Lukko,volta,HN VZ302N12 Lukko,volta,HN VZ302N13 Lukko,volta,HN VZ302N14 Lukko,volta,HN VZ302N15 Lukko,volta,HN VZ302N16 Lukko,volta,HN VZ302N17 Lukko,volta,HN VZ302N18 Lukko,volta,HN VZ302N19 Lukko,volta,HN VZ302N20 Lukko,volta,HN VZ302N21 Lukko,volta,HN VZ302N22 Lukko,volta,HN VZ302N23 Lukko,volta,HN VZ302N24 Lukko,volta,HN VZ302N25 Lukko,volta,HN VZ302N26 Lukko,volta,HN VZ302N27 Lukko,volta,HN VZ302N28 Lukko,volta,HN VZ302N29 Lukko,volta,HN VZ302N30 Lukko,volta,HN VZ302N31 Lukko,volta,HN VZ302N32 Lukko,volta,HN VZ302N33 Lukko,volta,HN VZ302N34 Lukko,volta,HN VZ302N35 Lukko,volta,HN VZ302N36 Lukko,volta,HN VZ302N37 Lukko,volta,HN VZ302N38 Lukko,volta,HN VZ302N39 Lukko,volta,HN VZ302N40 Lukko,volta,HN VZ302N41 Lukko,volta,HN VZ302N42 Lukko,volta,HN VZ302N43 Lukko,volta,HN VZ302N44 Lukko,volta,HN VZ302N45 Lukko,volta,HN VZ302N46 Lukko,volta,HN VZ302N47 Lukko,volta,HN VZ302N48 Lukko,volta,HN VZ302N49 36 Tekniset muutokset mahdollisia

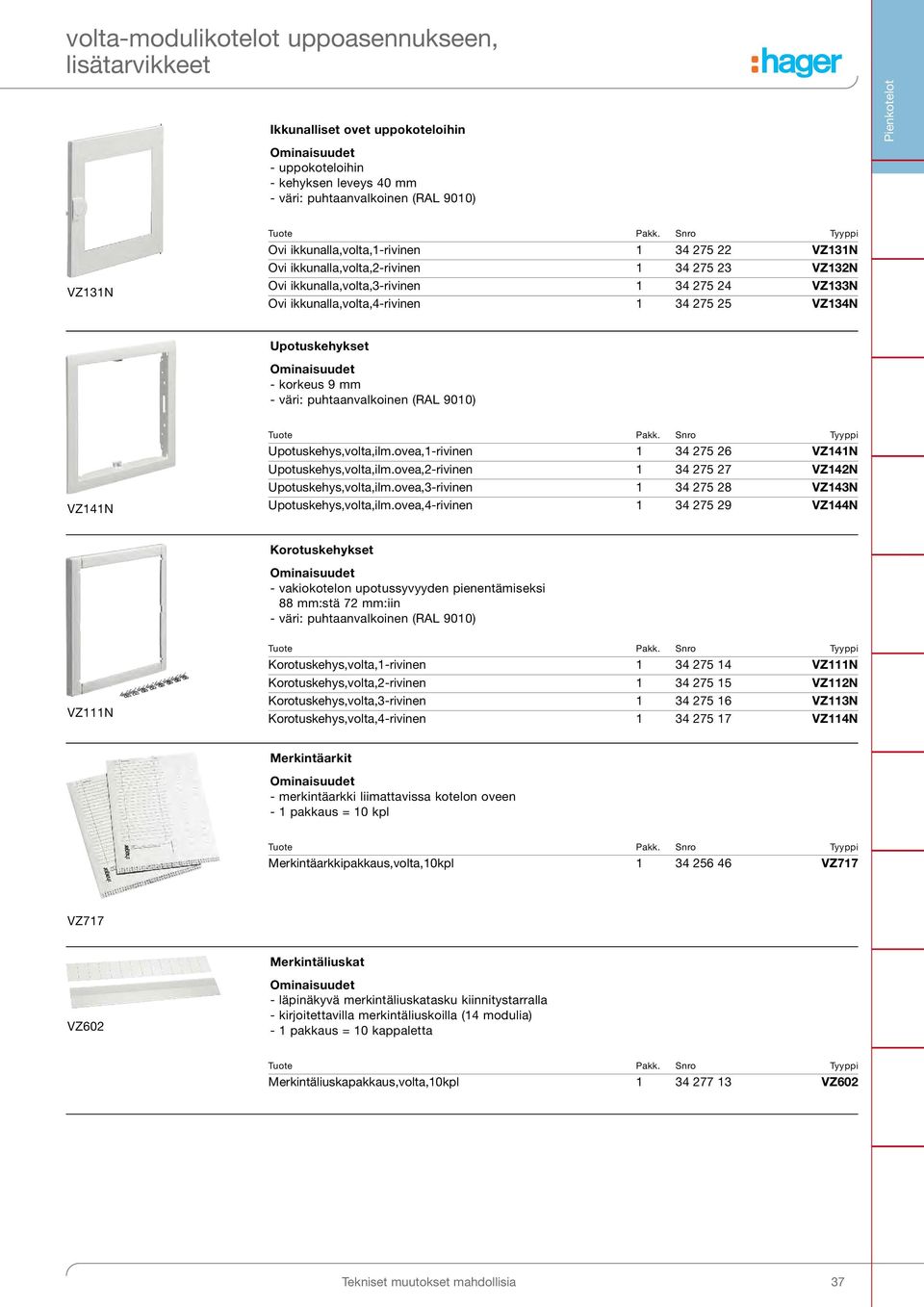

12 volta-modulikotelot uppoasennukseen, lisätarvikkeet Ikkunalliset ovet uppokoteloihin - uppokoteloihin - kehyksen leveys 40 mm - väri: puhtaanvalkoinen (RAL 9010) Pienkotelot VZ131N Ovi ikkunalla,volta,1-rivinen VZ131N Ovi ikkunalla,volta,2-rivinen VZ132N Ovi ikkunalla,volta,3-rivinen VZ133N Ovi ikkunalla,volta,4-rivinen VZ134N Upotuskehykset - korkeus 9 mm - väri: puhtaanvalkoinen (RAL 9010) VZ141N Upotuskehys,volta,ilm.ovea,1-rivinen VZ141N Upotuskehys,volta,ilm.ovea,2-rivinen VZ142N Upotuskehys,volta,ilm.ovea,3-rivinen VZ143N Upotuskehys,volta,ilm.ovea,4-rivinen VZ144N Korotuskehykset - vakiokotelon upotussyvyyden pienentämiseksi 88 mm:stä 72 mm:iin - väri: puhtaanvalkoinen (RAL 9010) VZ111N Korotuskehys,volta,1-rivinen VZ111N Korotuskehys,volta,2-rivinen VZ112N Korotuskehys,volta,3-rivinen VZ113N Korotuskehys,volta,4-rivinen VZ114N Merkintäarkit - merkintäarkki liimattavissa kotelon oveen - 1 pakkaus = 10 kpl Merkintäarkkipakkaus,volta,10kpl VZ717 VZ717 VZ602 Merkintäliuskat - läpinäkyvä merkintäliuskatasku kiinnitystarralla - kirjoitettavilla merkintäliuskoilla (14 modulia) - 1 pakkaus = 10 kappaletta Merkintäliuskapakkaus,volta,10kpl VZ602 Tekniset muutokset mahdollisia 37

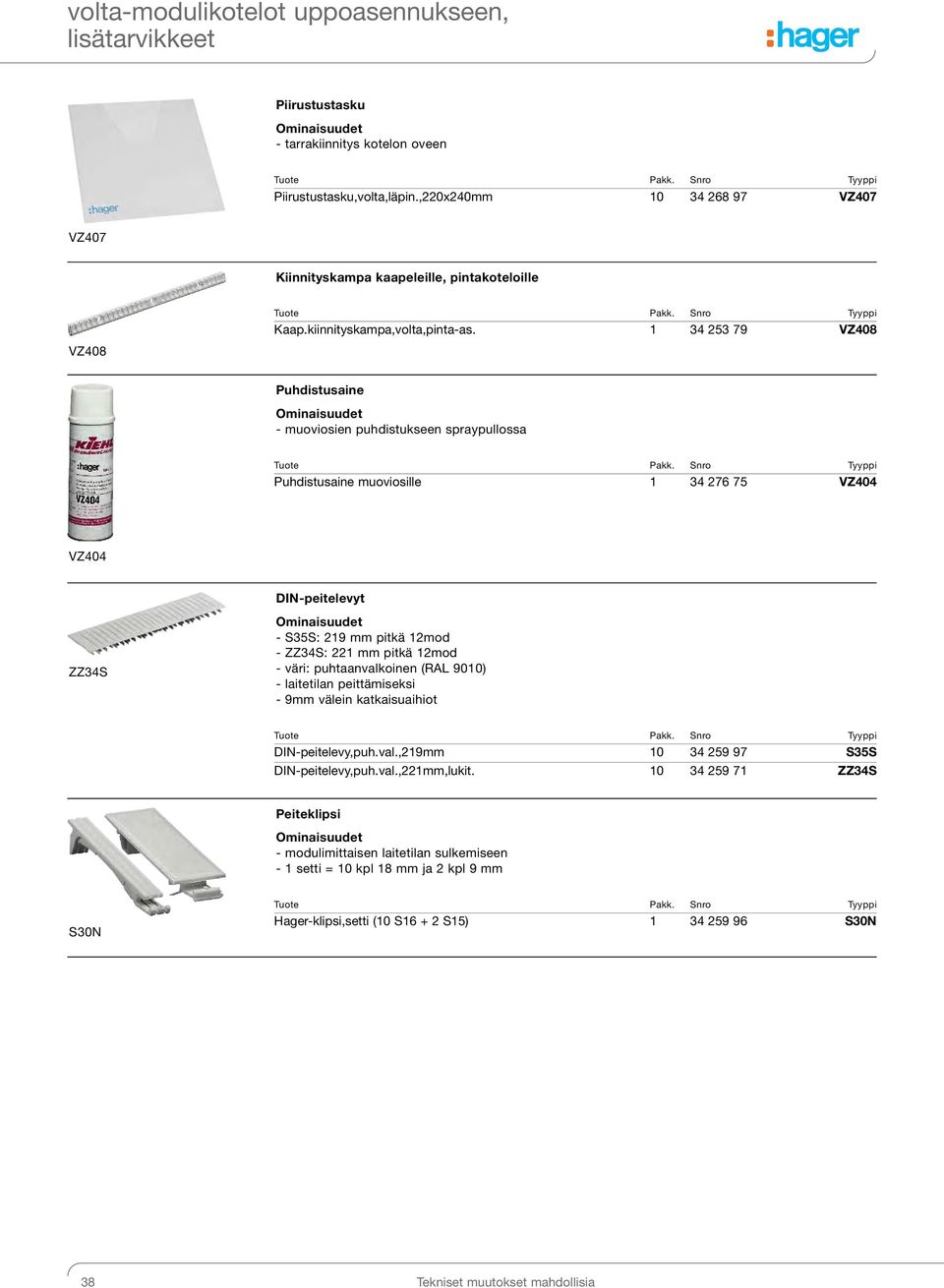

13 volta-modulikotelot uppoasennukseen, lisätarvikkeet Piirustustasku - tarrakiinnitys kotelon oveen Piirustustasku,volta,läpin.,220x240mm VZ407 VZ407 Kiinnityskampa kaapeleille, pintakoteloille VZ408 Kaap.kiinnityskampa,volta,pinta-as VZ408 Puhdistusaine - muoviosien puhdistukseen spraypullossa Puhdistusaine muoviosille VZ404 VZ404 ZZ34S DIN-peitelevyt - S35S: 219 mm pitkä 12mod - ZZ34S: 221 mm pitkä 12mod - väri: puhtaanvalkoinen (RAL 9010) - laitetilan peittämiseksi - 9mm välein katkaisuaihiot DIN-peitelevy,puh.val.,219mm S35S DIN-peitelevy,puh.val.,221mm,lukit ZZ34S Peiteklipsi - modulimittaisen laitetilan sulkemiseen - 1 setti = 10 kpl 18 mm ja 2 kpl 9 mm S30N Hager-klipsi,setti (10 S S15) S30N 38 Tekniset muutokset mahdollisia

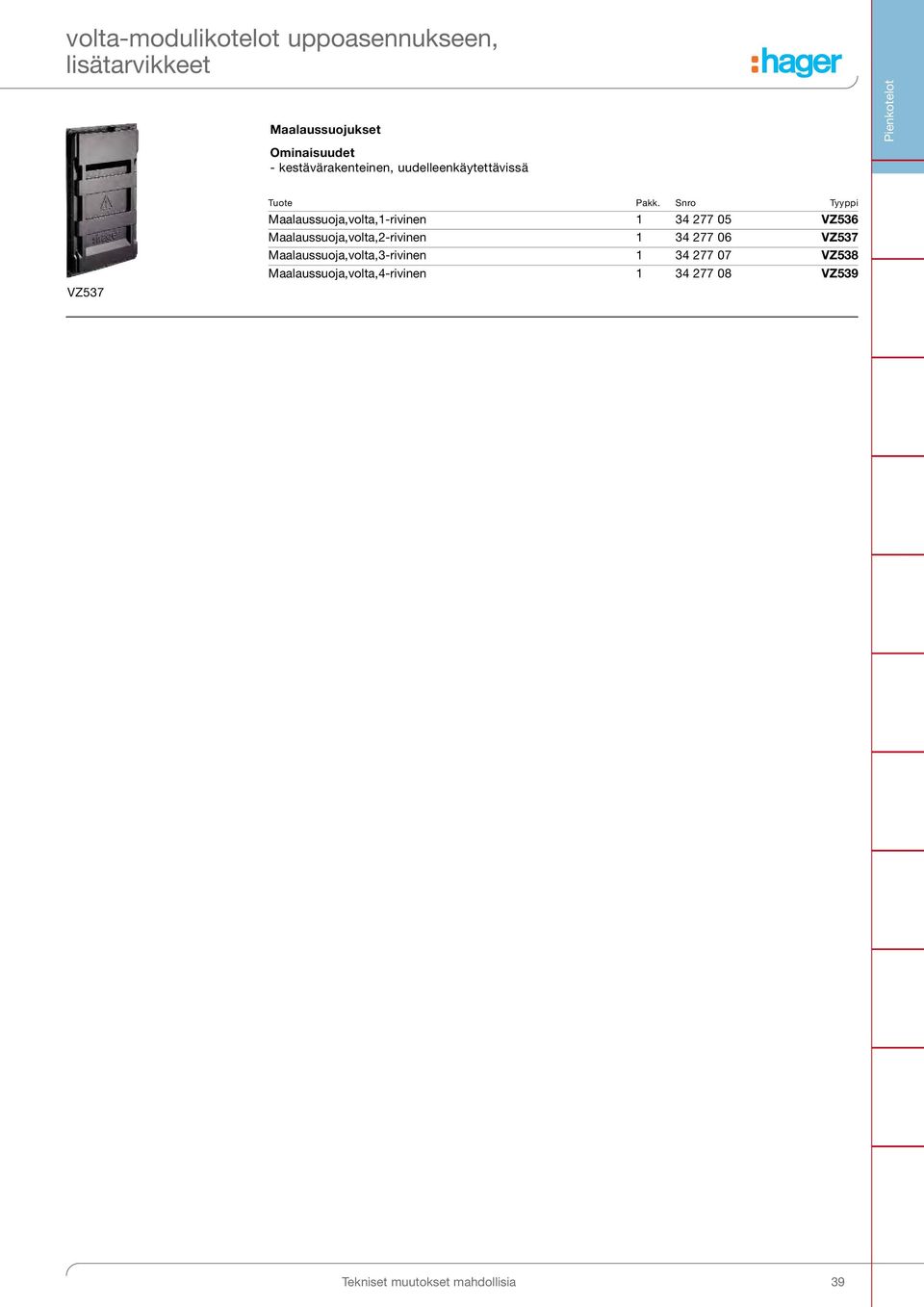

14 volta-modulikotelot uppoasennukseen, lisätarvikkeet Maalaussuojukset - kestävärakenteinen, uudelleenkäytettävissä Pienkotelot VZ537 Maalaussuoja,volta,1-rivinen VZ536 Maalaussuoja,volta,2-rivinen VZ537 Maalaussuoja,volta,3-rivinen VZ538 Maalaussuoja,volta,4-rivinen VZ539 Tekniset muutokset mahdollisia 39

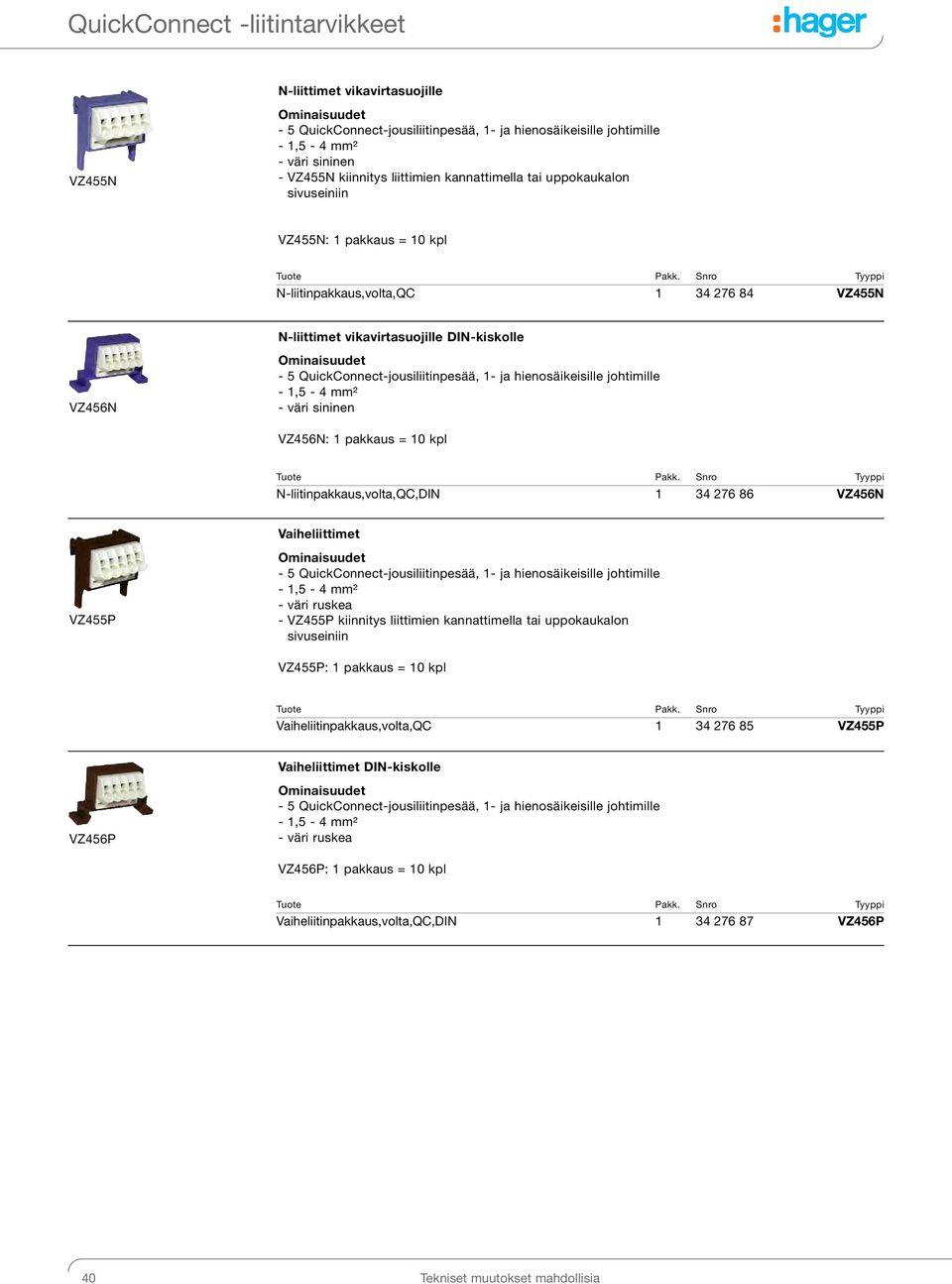

15 QuickConnect -liitintarvikkeet VZ455N N-liittimet vikavirtasuojille - 5 QuickConnect-jousiliitinpesää, 1- ja hienosäikeisille johtimille - 1,5-4 mm² - väri sininen - VZ455N kiinnitys liittimien kannattimella tai uppokaukalon sivuseiniin VZ455N: 1 pakkaus = 10 kpl N-liitinpakkaus,volta,QC VZ455N VZ456N N-liittimet vikavirtasuojille DIN-kiskolle - 5 QuickConnect-jousiliitinpesää, 1- ja hienosäikeisille johtimille - 1,5-4 mm² - väri sininen VZ456N: 1 pakkaus = 10 kpl N-liitinpakkaus,volta,QC,DIN VZ456N VZ455P Vaiheliittimet - 5 QuickConnect-jousiliitinpesää, 1- ja hienosäikeisille johtimille - 1,5-4 mm² - väri ruskea - VZ455P kiinnitys liittimien kannattimella tai uppokaukalon sivuseiniin VZ455P: 1 pakkaus = 10 kpl Vaiheliitinpakkaus,volta,QC VZ455P VZ456P Vaiheliittimet DIN-kiskolle - 5 QuickConnect-jousiliitinpesää, 1- ja hienosäikeisille johtimille - 1,5-4 mm² - väri ruskea VZ456P: 1 pakkaus = 10 kpl Vaiheliitinpakkaus,volta,QC,DIN VZ456P 40 Tekniset muutokset mahdollisia

16 QuickConnect -liitintarvikkeet VZ463 Liittimien kannattimet PE-/N-liittimillä : - liitettäväksi volta - pinta- ja uppokoteloihin - jousiliittimet 1,5-4 mm²: VZ461: 11xN + 11xPE VZ462: 16xN + 14xPE VZ463: 19xN + 17xPE VZ464: 21xN + 20xPE - ruuviliittimet 1,5-25 mm²: VZ461: 3xN + 3xPE VZ462: 4xN + 4xPE VZ463: 5xN + 5xPE VZ464: 5xN + 6xPE Pienkotelot PE/N-lisäliitinkisko,volta,1-rivinen VZ461 PE/N-lisäliitinkisko,volta,2-rivinen VZ462 PE/N-lisäliitinkisko,volta,3-rivinen VZ463 PE/N-lisäliitinkisko,volta,4-rivinen VZ464 Tekniset muutokset mahdollisia 41

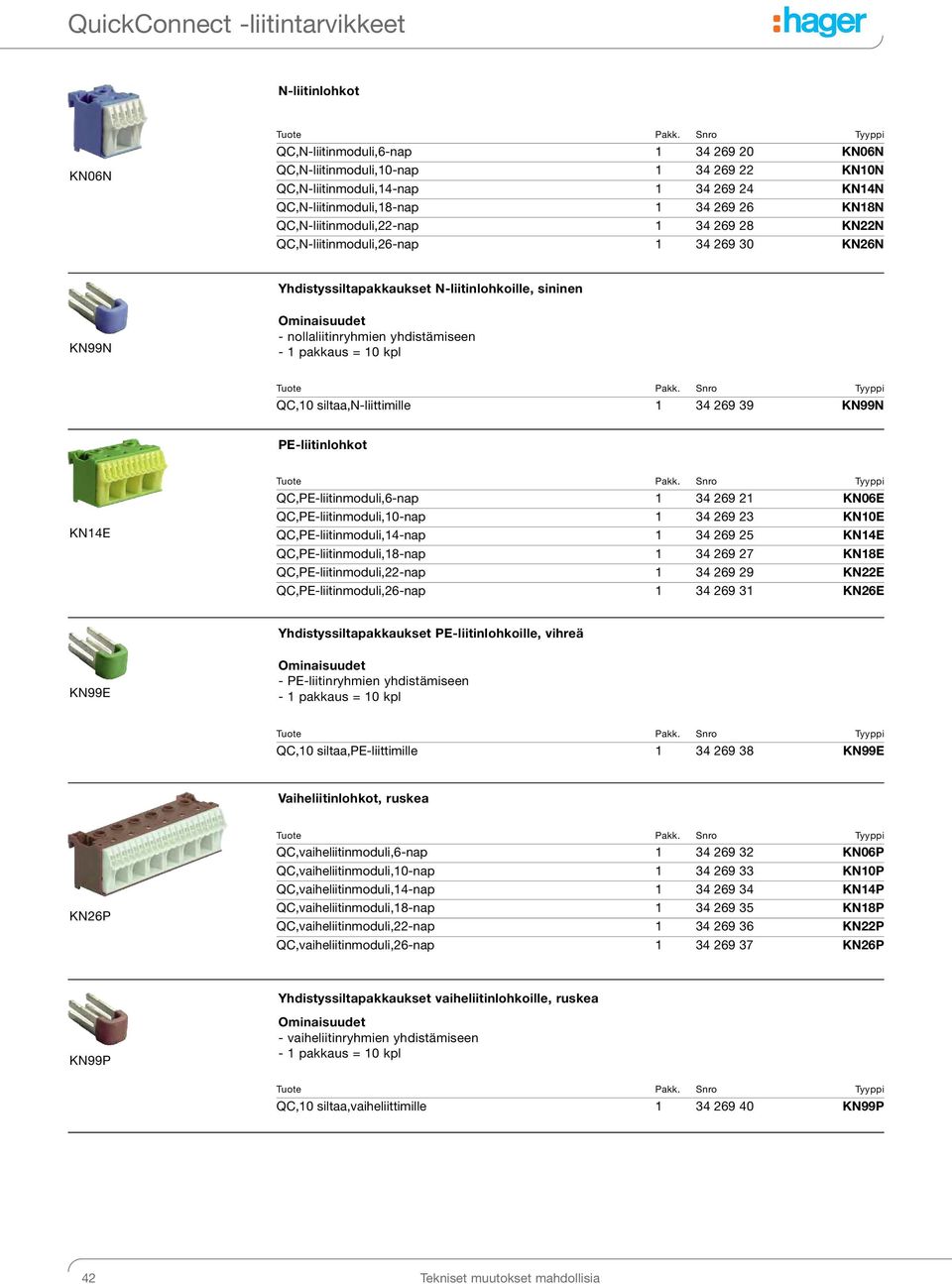

17 QuickConnect -liitintarvikkeet N-liitinlohkot KN06N QC,N-liitinmoduli,6-nap KN06N QC,N-liitinmoduli,10-nap KN10N QC,N-liitinmoduli,14-nap KN14N QC,N-liitinmoduli,18-nap KN18N QC,N-liitinmoduli,22-nap KN22N QC,N-liitinmoduli,26-nap KN26N Yhdistyssiltapakkaukset N-liitinlohkoille, sininen KN99N - nollaliitinryhmien yhdistämiseen - 1 pakkaus = 10 kpl QC,10 siltaa,n-liittimille KN99N PE-liitinlohkot KN14E QC,PE-liitinmoduli,6-nap KN06E QC,PE-liitinmoduli,10-nap KN10E QC,PE-liitinmoduli,14-nap KN14E QC,PE-liitinmoduli,18-nap KN18E QC,PE-liitinmoduli,22-nap KN22E QC,PE-liitinmoduli,26-nap KN26E Yhdistyssiltapakkaukset PE-liitinlohkoille, vihreä KN99E - PE-liitinryhmien yhdistämiseen - 1 pakkaus = 10 kpl QC,10 siltaa,pe-liittimille KN99E Vaiheliitinlohkot, ruskea KN26P QC,vaiheliitinmoduli,6-nap KN06P QC,vaiheliitinmoduli,10-nap KN10P QC,vaiheliitinmoduli,14-nap KN14P QC,vaiheliitinmoduli,18-nap KN18P QC,vaiheliitinmoduli,22-nap KN22P QC,vaiheliitinmoduli,26-nap KN26P KN99P Yhdistyssiltapakkaukset vaiheliitinlohkoille, ruskea - vaiheliitinryhmien yhdistämiseen - 1 pakkaus = 10 kpl QC,10 siltaa,vaiheliittimille KN99P 42 Tekniset muutokset mahdollisia

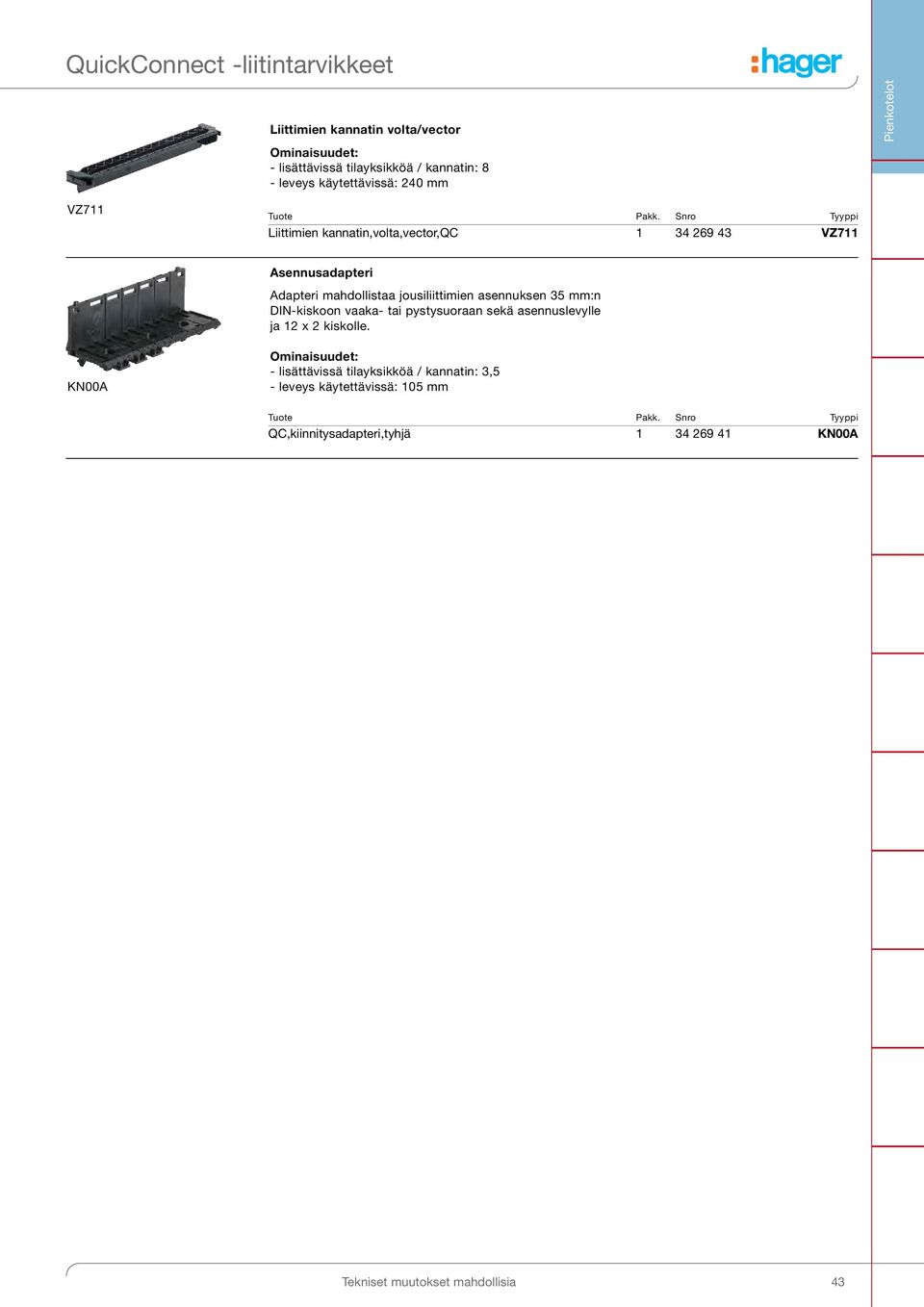

18 QuickConnect -liitintarvikkeet Liittimien kannatin volta/vector : - lisättävissä tilayksikköä / kannatin: 8 - leveys käytettävissä: 240 mm Pienkotelot VZ711 Liittimien kannatin,volta,vector,qc VZ711 Asennusadapteri Adapteri mahdollistaa jousiliittimien asennuksen 35 mm:n DIN-kiskoon vaaka- tai pystysuoraan sekä asennuslevylle ja 12 x 2 kiskolle. KN00A : - lisättävissä tilayksikköä / kannatin: 3,5 - leveys käytettävissä: 105 mm QC,kiinnitysadapteri,tyhjä KN00A Tekniset muutokset mahdollisia 43

19 Palosuojatarvikkeet volta-uppokoteloille VZ393N Palosuojatut upotuskaukalot kotelo kalsium-silikaatti -palosuojalevystä massiivi- ja rankaseiniin luokkaan F90 asti - soveltuu käytettäväksi 1-4 -rivisien volta-uppokoteloiden kanssa - kiinnitystarvikkeet kiinnitettäessä rankoihin ja/tai muuriin toimitetaan mukana - kaapelipidike kaapeleiden kiinnittämiseksi uppokoteloontoimituksessa mukana - viralliset hyväksynnät: yleisesti tunnistetuilta rakennustarkastuslaitoksilta IBMB, MPA Braunschweig - normit: DIN 4102 osa 2 ja (M) LAR 2005 Kokonaisuudessaan kaikki lisätiedot (esim. käytettävästä seinäpaksuudesta vastaten normin DIN 4102 osa 4, taulukko 38 vaatimuksia) palosuojattujen alueiden asennusten suunnitteluun. Palosuojakaukalo,volta,1-rivinen VZ391N Palosuojakaukalo,volta,2-rivinen VZ392N Palosuojakaukalo,volta,3-rivinen VZ393N Palosuojakaukalo,volta,4-rivinen VZ394N Takaseinälevyt - jos ylimääräinen seinäpaksuus DIN 4102 osa 4, taulukko 38 vaatimus, uppokotelon takaseinä on eristettävä takaseinälevyllä - jos jäljelle jäävä seinäpaksuus riittävä, takaseinälevyä ei tarvita VZ397N Takalevy,volta,VZ391N VZ395N Takalevy,volta,VZ392N VZ396N Takalevy,volta,VZ393N VZ397N Takalevy,volta,VZ394N VZ398N Opastekannet I30 - tarkastusluukut asennettaessa poistumis- ja pelastautumisreiteille - vakio-ovia ei tarvita, katso projektitoimitusmuoto - lukitus sylinterilukolla - kiinnitystarvikkeet toimitetaan mukana - oven avautumissuunta oikealle - väri: alumiini VZ381N I30-opastekansi,volta,1-rivinnen VZ381N I30-opastekansi,volta,2-rivinnen VZ382N I30-opastekansi,volta,3-rivinnen VZ383N I30-opastekansi,volta,4-rivinnen VZ384N Palosuojakitti - Kaapeliläpivientien tiivistykseen: muodostaa tulipalon sattuessa lämpötilaa alentavaa vaahtoa, joka tukkii reiät ja liitoskohdat estäen tulen, savun ja muiden palokaasujen pakenemisen - asennettaessa palokatkona toimiviin kevyisiin väliseiniin, tilattava mukaan VZ449 Palosuojakitti,volta VZ Tekniset muutokset mahdollisia

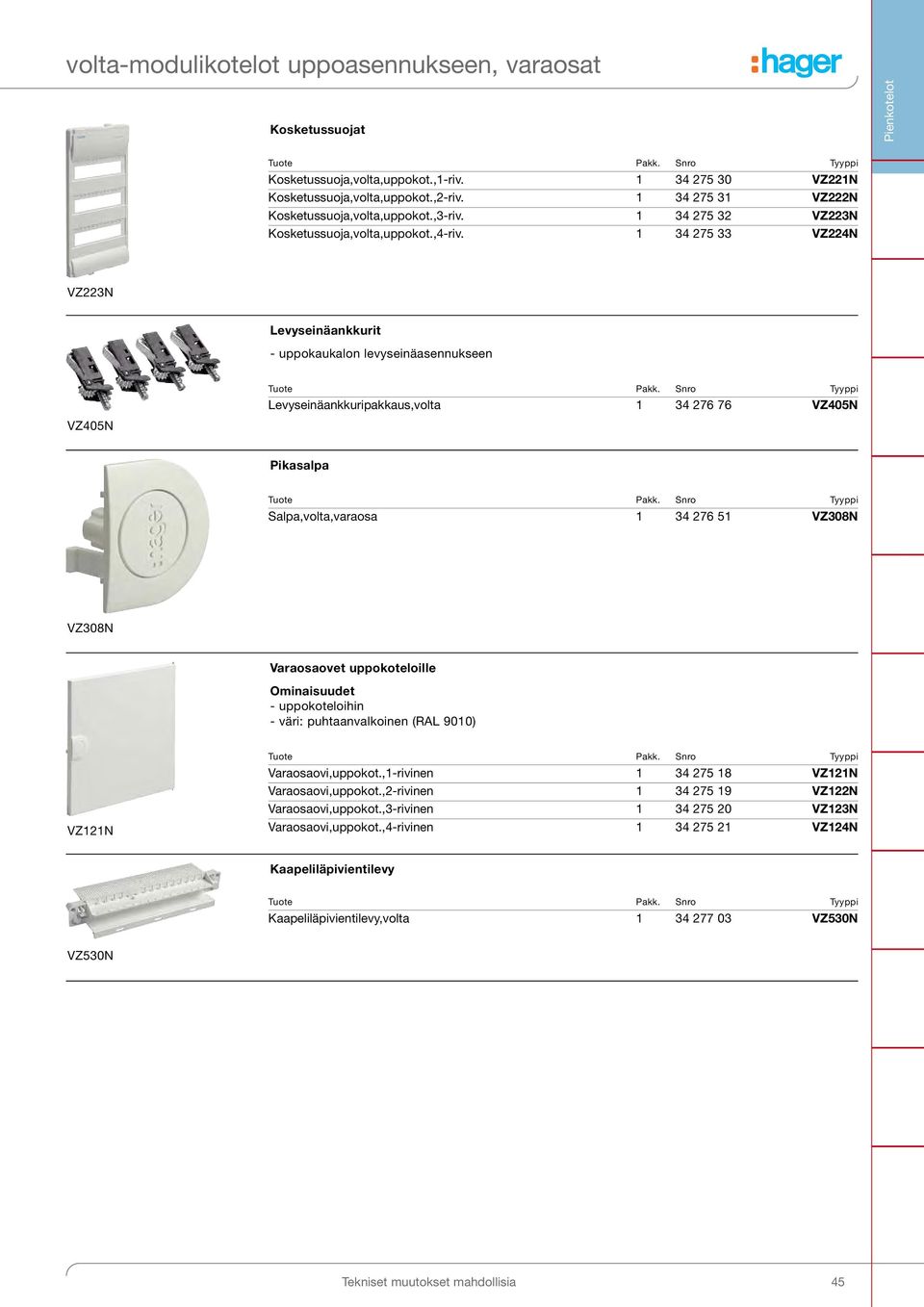

20 volta-modulikotelot uppoasennukseen, varaosat Kosketussuojat Pienkotelot Kosketussuoja,volta,uppokot.,1-riv VZ221N Kosketussuoja,volta,uppokot.,2-riv VZ222N Kosketussuoja,volta,uppokot.,3-riv VZ223N Kosketussuoja,volta,uppokot.,4-riv VZ224N VZ223N Levyseinäankkurit - uppokaukalon levyseinäasennukseen VZ405N Levyseinäankkuripakkaus,volta VZ405N Pikasalpa Salpa,volta,varaosa VZ308N VZ308N Varaosaovet uppokoteloille - uppokoteloihin - väri: puhtaanvalkoinen (RAL 9010) VZ121N Varaosaovi,uppokot.,1-rivinen VZ121N Varaosaovi,uppokot.,2-rivinen VZ122N Varaosaovi,uppokot.,3-rivinen VZ123N Varaosaovi,uppokot.,4-rivinen VZ124N Kaapeliläpivientilevy Kaapeliläpivientilevy,volta VZ530N VZ530N Tekniset muutokset mahdollisia 45

21 volta-modulikotelot uppoasennukseen, varaosat DIN-kisko VZ551N DIN-kisko,volta,1-rivinen VZ551N Ovipidike kaavioille uppokoteloissa Ovipidike,volta,keskuskaavioille VZ535 VZ535 Kaapelipidikkeet sivun johtotiloille 1 pakkaus = 6 kpl Kaapelipidike,volta VZ699 VZ699 Jousisaranat Jousisaranapakkaus,volta,2kpl VZ800N VZ800N 46 Tekniset muutokset mahdollisia

22 volta-modulikotelot uppoasennukseen, varaosat Varaosa-avaimet 2 avainta avainrenkaassa Pienkotelot VZ304N Varaosa-avaimet,volta,lukolle VZ302N VZ304N Varaosa-avaimet,volta,lukolle VZ302N VZ304N01 Varaosa-avaimet,volta,lukolle VZ302N VZ304N02 Varaosa-avaimet,volta,lukolle VZ302N VZ304N03 Varaosa-avaimet,volta,lukolle VZ302N VZ304N04 Varaosa-avaimet,volta,lukolle VZ302N VZ304N05 Varaosa-avaimet,volta,lukolle VZ302N VZ304N06 Varaosa-avaimet,volta,lukolle VZ302N VZ304N07 Varaosa-avaimet,volta,lukolle VZ302N VZ304N08 Varaosa-avaimet,volta,lukolle VZ302N VZ304N09 Varaosa-avaimet,volta,lukolle VZ302N VZ304N10 Varaosa-avaimet,volta,lukolle VZ302N VZ304N11 Varaosa-avaimet,volta,lukolle VZ302N VZ304N12 Varaosa-avaimet,volta,lukolle VZ302N VZ304N13 Varaosa-avaimet,volta,lukolle VZ302N VZ304N14 Varaosa-avaimet,volta,lukolle VZ302N VZ304N15 Varaosa-avaimet,volta,lukolle VZ302N VZ304N16 Varaosa-avaimet,volta,lukolle VZ302N VZ304N17 Varaosa-avaimet,volta,lukolle VZ302N VZ304N18 Varaosa-avaimet,volta,lukolle VZ302N VZ304N19 Varaosa-avaimet,volta,lukolle VZ302N VZ304N20 Varaosa-avaimet,volta,lukolle VZ302N VZ304N21 Varaosa-avaimet,volta,lukolle VZ302N VZ304N22 Varaosa-avaimet,volta,lukolle VZ302N VZ304N23 Varaosa-avaimet,volta,lukolle VZ302N VZ304N24 Varaosa-avaimet,volta,lukolle VZ302N VZ304N25 Varaosa-avaimet,volta,lukolle VZ302N VZ304N26 Varaosa-avaimet,volta,lukolle VZ302N VZ304N27 Varaosa-avaimet,volta,lukolle VZ302N VZ304N28 Varaosa-avaimet,volta,lukolle VZ302N VZ304N29 Varaosa-avaimet,volta,lukolle VZ302N VZ304N30 Varaosa-avaimet,volta,lukolle VZ302N VZ304N31 Varaosa-avaimet,volta,lukolle VZ302N VZ304N32 Varaosa-avaimet,volta,lukolle VZ302N VZ304N33 Varaosa-avaimet,volta,lukolle VZ302N VZ304N34 Varaosa-avaimet,volta,lukolle VZ302N VZ304N35 Varaosa-avaimet,volta,lukolle VZ302N VZ304N36 Varaosa-avaimet,volta,lukolle VZ302N VZ304N37 Varaosa-avaimet,volta,lukolle VZ302N VZ304N38 Varaosa-avaimet,volta,lukolle VZ302N VZ304N39 Varaosa-avaimet,volta,lukolle VZ302N VZ304N40 Varaosa-avaimet,volta,lukolle VZ302N VZ304N41 Varaosa-avaimet,volta,lukolle VZ302N VZ304N42 Varaosa-avaimet,volta,lukolle VZ302N VZ304N43 Varaosa-avaimet,volta,lukolle VZ302N VZ304N44 Varaosa-avaimet,volta,lukolle VZ302N VZ304N45 Varaosa-avaimet,volta,lukolle VZ302N VZ304N46 Varaosa-avaimet,volta,lukolle VZ302N VZ304N47 Varaosa-avaimet,volta,lukolle VZ302N VZ304N48 Varaosa-avaimet,volta,lukolle VZ302N VZ304N49 Tekniset muutokset mahdollisia 47

23 Data-asennuskotelot asuntotuotantoon Tuote-edut: Data-asennuskotelot toimitetaan asennuslevyllä johon koteloon sijoitettavat laitteet voidaan kiinnittää Ristikytkentämodulit asennetaan DIN-kotelon yläosaan. Ristikytkentämoduleja on saatavana suojatuilla ja suojaamattomilla luokan Cat 6 liittimillä. DIN-kiskot on yhdistetty valmiiksi potentiaalintasaukseen suojattua data-asennusta varten Koteloihin on varattu pistorasiat valmiiksi aktiivilaitteiden jännitesyöttöä varten. Pistorasioiden asennussuunta voidaan kääntää tarvittaessa 90 astetta 58

24 Asennusvinkkejä 1 Rei'itettyä asennuslevyä voidaan käyttää alustana ulkopuolisten laitteiden asennukseen. 3 Syöttö kaikille ulkopuolisille aktiivilaitteille saadaan kotelon alasosan pistorasioilta. 2 Data-asennuskoteloita voidaan muokata ja yhdistellä kaikkien multimediatarpeiden mukaan. 4 Kehyksen ja oven avulla kotelo sulautuu asennusympäristöön kun kotelo peitetään peili-, muistitaulu- tai erikoisvärisellä ovikehyksellä. 59

25 Data-asennuskotelot pinta-asennukseen Data-asennuskotelot Pinta-asenteiset kotelot löytyvät 2- ja 4-rivisenä. - DIN-kiskot ristikytkentämoduleille - rei'itetty asennuslevy laitteiden asennukseen esim. reititin, kytkin jne. - pistorasiat vakiona asennuslevyssä, 2 tai 3 riippuen kotelon koosta Tekniset tiedot kts s. 521 ja 822 Data-asennuskotelot pinta-asennukseen gamma Tuote Ulkomitat mm [K x L x S] Pakk. Snro Tyyppi Data-as.kot.,gamma,pinta-as.,2-rivinen 375 x 355 x GD218SMB Data-as.kot.,gamma,pinta-as.,4-rivinen 625 x 355 x GD418SMB GD418SMB Data-asennuskotelo pinta-asennukseen volta : - pinta-asennukseen - runko-osat ja ovi Data-as.kot.,volta,pinta-as.,3-rivinen VA36VDI Data-as.kot.,volta,pinta-as.,4-rivinen VA48VDI VA36VDI Välikaapelit ristikytkentään - välikaapelit data/telelinjojen ristikytkentään - varustettu valetuilla RJ45-liittimillä IEC/ISO mukaisesti - noudattaa normia IEC/ISO suojattu 360 asteisesti - jousitetut koskettimet - väri: vaaleanharmaa, muut värit kysyttävä erikseen - käyttölämpötila C - halogeeniton Välikaapelit Cat 6 suojattu TN714 Tuote Pituus: Pakk. Snro Tyyppi RJ45 välikaapeli suojattu Cat 6,4kpl 0,30 m TN715 RJ45 välikaapeli suojattu Cat 6,4kpl 0,50 m TN713 RJ45 välikaapeli suojattu Cat 6 1,00 m TN714 Välikaapelit RJ45/IEC Tuote Pituus: Pakk. Snro Tyyppi RJ45/IEC-välikaapeli 0,60 m TN722 RJ45/IEC-välikaapeli 3,00 m TN Tekniset muutokset mahdollisia

26 Data-asennuskotelot uppoasennukseen Data-asennuskotelot Kotelokoot 3- ja 4-rivinen, pinta- ja uppoasennukseen - upotetulla DIN-kiskolla, esim. DIN-datamodulien asennukseen, PE-liitin potentiaalintasaukseen - rei'itetty asennuslevy aktiivi- ja passiivilaitteiden kiinnitykseen - kaksoispistorasia aktiivikomponenttien virransyöttöön - mitat kuten vakiokoteloissa - mitat normin DIN mukaan Tekniset tiedot kts s. 522 ja 822 Pienkotelot Data-asennuskotelot uppoasennukseen, volta : - Rei'itetty asennuslevy, kaksoispistorasia, riviliitin potentiaalintasaukseen, upotettu DIN-kisko (esim. DIN-datamoduleille) Uppokot.,volta,3-riv.,data-as VH36MM Uppokot.,volta,4-riv.,data-as VH48MM VH36MM Tekniset muutokset mahdollisia 61

27 Tietoverkkokomponentit Puhelinhaaroittimet : - 2 linjaa sisään, 4 kpl ulos / linja RJ45 lähdöt - 1 linja sisään, 4 kpl ulos RJ45 lähdöt Tuote Mod. Pakk. Snro Tyyppi Puhelinhaaroitin, 2 linjalle TN111 Puhelinhaaroitin, 1 linjalle TN131 TN111 ADSL-suodatin : - puhelimen ja ADSL:n haaroittamiseen RJ45-kaapelille Tuote Mod. Pakk. Snro Tyyppi ADSL-suodatin TN121 TN121 RJ45-liitinmodulit DIN-kannattimella : - yksi setti = 4 kpl DIN-liitinalustaa Tuote Mod. Pakk. Snro Tyyppi RJ45-liitinmoduli,Cat6 STP,DIN-kan TN002S RJ45-liitinmoduli,Cat6 UTP,DIN-kan TN003S TN002S RJ45-liitinmodulit : - yksi setti = 4 kpl RJ45-liitintä RJ45-liitinmoduli,Cat6 STP TN002 RJ45-liitinmoduli,Cat6 UTP TN003 Kannatin : - Lexcom-rasialiittimille VZ941 Kannatin Lexcom-liittimille,volta-kotelot VZ941 Kannatin Lexcom-liittimille,gamma-kotelot VZ Tekniset muutokset mahdollisia

28 Tietoverkkokomponentit TN901 Kiinnityssetti laitteiden kiinnitykseen asennuslevylle : - 2 kpl kiinnitysklipsejä laitteiden ruuvikiinnitykseen - 2 kpl joustonauhoja laitteiden pikakiinnitykseen Kiinnityssetti IT-laitteille TN901 Pienkotelot Merkintäsetti data-asennuskeskuksiin : - 12 kpl väriklipsejä - 2 kpl merkintäpanta, tarranauha Merkintäsetti TN902 TN902 Laitehylly Taivutettu hyllytaso VZ815 Kytkin, 4-porttinen, välipistorasia-adapterilla TN500:lla voit hyödyntää olemassa olevia sähkökaapeleita kodin tietoverkon laajennukseen : - kytkin, 4-porttinen - välipistorasia-adapteri TN502 kuuluu pakkaukseen TN500 Kytkin,4-porttinen,adapterilla TN500 Välipistorasia-adapteri Tekee sähköpistorasiasta liitäntäpisteen tietoverkolle : - adapteri haluttaessa lisätä liityntäpisteitä TN500:aan Adapteri TN500-kytkimelle TN502 TN502 Antennimoduli KOAX DIN-kannattimella : - 75 ohmin kaapeli-impedanssi ilman liityntä- ja kytkentäpisteitä - F, IEC-liittimille, IEC-koskettimilla F/F Tuote Mod. Pakk. Snro Tyyppi Antenniliitin DIN-kannattimella TN010S TN010S Tekniset muutokset mahdollisia 63
