1 Kennoharkkotalo Täystiilitalo kennotiiliharkoista

2 Kestävä ja terveellinen kivitalo Porotherm-kennoharkkotalo on täystiilitalouutuus Suomessa. Sen runko rakentuu kennorakenteisista massiiviharkoista ja valmiin ulkoseinän eristeenä toimii pelkästään kennojen sisällä oleva ilma. Keraamiset Porotherm-kennoharkot on poltettu yli 1000 asteen lämpötilassa luonnon raaka-aineista. Harkkorakenne ei sisällä mitään orgaanisia kosteudelle tai mikrobeille herkkiä rakenneosia. Yksiaineinen U-arvoltaan 0,17 W/m2 K vaatimuksen täyttävä ulkoseinärakenne on hengittävä, mikä takaa terveen ja turvallisen huoneilman kaikkina vuodenaikoina. Kosteusteknisesti turvallinen Porotherm-kennoharkkoseinä on kaikista kivirakenteisista rakennusmateriaaleista nopeimmin kuivuva, joten se on kosteusteknisesti turvallinen jo rakentamisvaiheesta alkaen. Valmis seinärakenne kerralla Porotherm-harkot ovat pontattuja sekä mittaansa hiottuja, mikä sekä helpottaa että nopeuttaa asennus- ja muuraustyötä. Ohut noin 1-2 mm paksuinen laastisauma varmistaa myös sen, että rakenteesta tulee täysin monoliittinen ilman eristävyyttä heikentäviä kylmäsiltoja. Porotherm-harkot eivät vaadi myöskään raudoittamista, mikä sekin säästää työtä, materiaalia ja kustannuksia. Rapattu tai tiilijulkisivu Porotherm-kennoharkkotalo voidaan joko rapata tai vuorata esimerkiksi tiilellä, joka ratkaisuna parantaa rakenteen energiatehokkuutta ja ääneneristävyyttä sekä takaa talolle pitkän ja huoltovapaan elinkaaren. Puutaloalueita ajatellen mikään ei estä kennoharkkotaloa vuoraamasta myös puupaneelilla. 2

Porothermin suosio runkoratkaisuna on vuosien myötä vain lisääntynyt.

250x500x249 mm Menekki 16 kpl/m 2 Paino 20,2 kg Laastinmenekki 8,5 kg/m 2 Harkon puristuslujuus 8 MN/m 2

Ääneneristävyys, tiiliverhoiltuna R w > 50 db Vesihöyryn läpäisevyys μ 5/10 Paloluokka REI 120 Samoilta

i 50 Plan 1/2 Porotherm-seinärakenteen nopean kuivumisen ansiosta myös pinnoitustyöt voidaan aloittaa niin

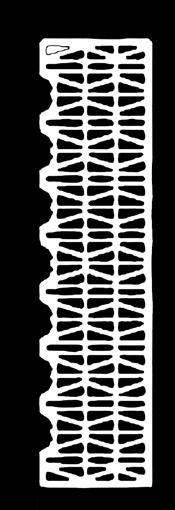

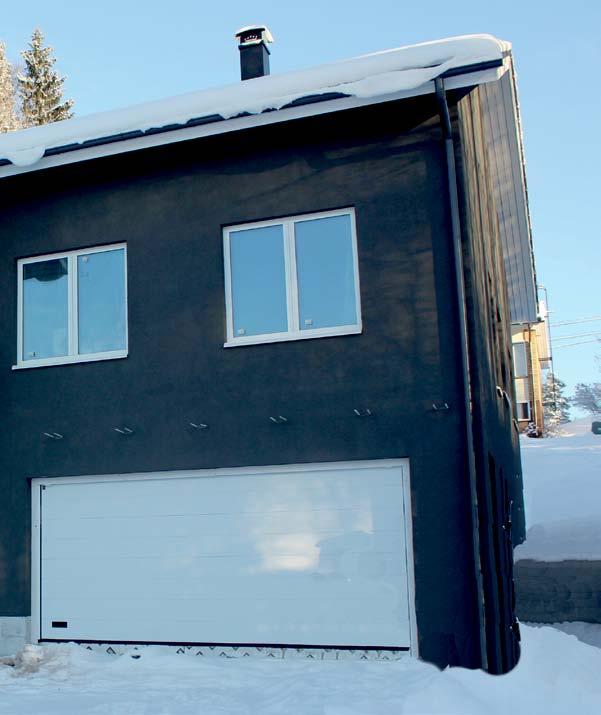

3 Porotherm-kennoharkot Kantava runko H.i 50 Plan -kennoharkko Suomen ensimmäinen Porothermkennoharkkotalo rakennettiin vuonna 2005 Ouluun (kuvassa). Porothermin suosio runkoratkaisuna on vuosien myötä vain lisääntynyt. Uudenmaan ja Varsinais-Suomen alueella kennoharkkotaloja on jo useita. 250x500x249 mm Menekki 16 kpl/m 2 Paino 20,2 kg Laastinmenekki 8,5 kg/m 2 Harkon puristuslujuus 8 MN/m 2 Lämmönjohtavuus λ R 0,09 W/mK Ulkoseinän U-arvo < 0,17 W/m 2 K Ääneneristävyys, rappaus R w 44 db Ääneneristävyys, tiiliverhoiltuna R w > 50 db Vesihöyryn läpäisevyys μ 5/10 Paloluokka REI 120 Samoilta telineiltä runko ja julkisivu H.i 50 Plan 1/2 Porotherm-seinärakenteen nopean kuivumisen ansiosta myös pinnoitustyöt voidaan aloittaa niin rakennuksen sisäkuin ulkopuolellakin pian muuraustyön jälkeen. Rakentamisaika lyhenee ja talo saadaan valmiiksi yhdellä kertaa ilman, että julkisivutöiden alottamista tarvitsee odotella perinteisen lämmityskauden yli. Paino 125x500x249 mm 12 kg Massiivinen ja hengittävä Porotherm-kennoharkkotalo on yksinkertaisuudessaan turvallinen rakentaa ja terveellinen asua. 3

Tiilitalo sen olla pitää Tavoitteena oli rakentaa energiatehokas, kestävä ja terveellinen pientalo. Vantaalainen perhe on tyytyväinen, että runkoratkaisuksi valikoitui Porotherm.

Kestävä rakenne, turvallinen talo ja terveellinen sisäilma olivat perheelle tärkeitä asioita tulevassa kodissaan.

Vaikka perheen tiilitalon suunnitelmat olivat jo valmiina, arkkitehdin mielestä niiden muuttaminen tiilestä kennoharkolle kävisi kuitenkin hyvin nopeasti.

4 Tiilitalo sen olla pitää Tavoitteena oli rakentaa energiatehokas, kestävä ja terveellinen pientalo. Vantaalainen perhe on tyytyväinen, että runkoratkaisuksi valikoitui Porotherm. Alun perin perheen piti rakentaa rapattu harkkotalo. Perheen isä innostui kuitenkin täystiilirakenteesta. Suunnitelmat muuttuivat Terca-täystiilitaloon ja muurattuun julkisivuun. Kestävä rakenne, turvallinen talo ja terveellinen sisäilma olivat perheelle tärkeitä asioita tulevassa kodissaan.tiilivalmistajalta ehdittiin jo ottaa laskelmat rungon ja julkisivutiilen kustannuksista, kun perheen isä tutustui Wienerbergerin uuteen Porothermkennoharkkoon. Vaikka perheen tiilitalon suunnitelmat olivat jo valmiina, arkkitehdin mielestä niiden muuttaminen tiilestä kennoharkolle kävisi kuitenkin hyvin nopeasti. Myös hänen mielestään yhdestä aineesta tehty tiiliseinä ilman muovia on teknisesti kaikkein toimivin ratkaisu. Helppo rakentaa Kennoharkko on rakennustyön kannalta helppo ratkaisu, kun kerralla muuraten saadaan aikaan lähes valmista seinää. Porotherm-harkot muurataan ohutsaumamenetelmällä. Muurauksessa käytetään perinteisestä muurauksesta poiketen Porotherm-ohutsaumalaastia. Vain muurauksen aloituksessa käytetään tasaukseen tavallista muurauslaastia. Rakennuttaja oli itse mukana talonsa muurauksessa. Kokemuksensa myötä hän painottaa, että alkutyöt ja ensimmäinen harkkokerros täytyy tehdä huolella, jotta jatko sujuu ongelmitta. Toinen kerros onkin sitten helppo latoa ja muurata. Sen jälkeen harkkokerrokset nousevat nopeasti. Hyviä yllätyksiä Rakentajaperheelle koko rakennusprojekti oli positiivinen yllätys. Porotherm-harkkoseinän tekeminen ei ollut mitenkään vaikeaa. Perhe suosittelee sitä kaikille, jotka haluavat varmasti toimivan ja terveen seinärakenteen. Jokainen rakentaja taistelee budjetin kanssa. Rakennuttajan mukaan runkorakenteena Porotherm laski kuitenkin kokonaiskustannuksia materiaalisäästöjen ja nopean asennustyön ansiosta. 4

5 Porotherm-kennoharkot Porotherm-talo Vantaalla Valmistunut 2017 Kerrosala 201 m 2 Kokonaisala 299 m 2 Rakennus 4 mh, oh, k, th + at, erillinen saunarakennus Suunnittelu arkkitehti Tarja Petäjä, Arkkitar Oy Julkisivu rapattu Runko Porotherm-harkko H.i 50 Plan Kantavat väliseinät Porotherm Plan 500x200x250 mm Menekki 8 kpl/m 2 Paino 20,9 kg Ei kantavat väliseinät Porotherm Plan 500x100x250 mm Menekki 8 kpl/m 2 Paino 9,3 kg Aukkojen ylitykset Porotherm U-palkki 250x175x238 mm 5

Porotherm-rakentaminen on nopeaa ja helppoa Perustusten valmistuttua kennoharkkotalon muurauksen tärkein työvaihe on sen aloitus, sillä tarkka muuraus vaatii huolellisesti tasatun alustan.

Tasaussauman merkitys korostuu, sillä sen huolellinen teko ohjaa koko seinän muurauksen onnistumista. Harkon alle tuleva laastikerros tulee juuri siksi vaaittaa mahdollisimman suoraksi.

Ohuempien väliseinäkennoharkkojen muurauksessa voidaan käyttää myös kastamismenetelmää, jossa harkon alapinta kastetaan laastisammioon ja nostetaan paikalleen. mukaan maassa valaen.

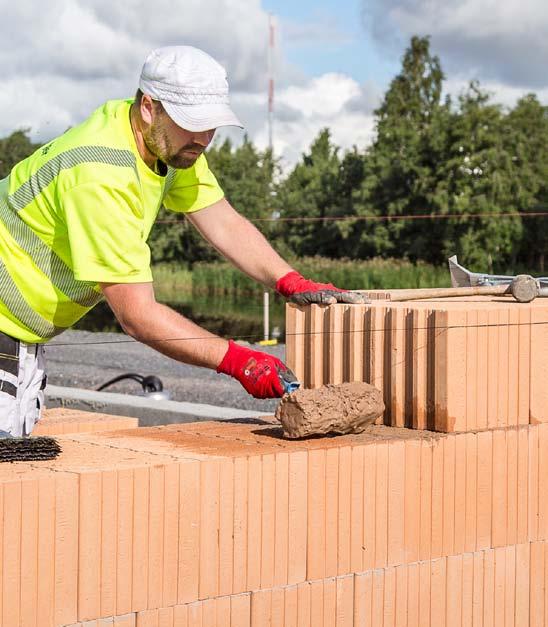

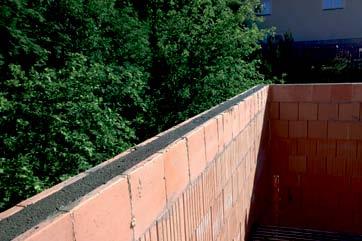

6 Porotherm-rakentaminen on nopeaa ja helppoa Perustusten valmistuttua kennoharkkotalon muurauksen tärkein työvaihe on sen aloitus, sillä tarkka muuraus vaatii huolellisesti tasatun alustan. Sokkelin ja ensimmäisen harkkokerroksen välinen aloitussauma tehdään juuri siksi hieman paksumpana tavallisella muurauslaastilla. Tasaussauman merkitys korostuu, sillä sen huolellinen teko ohjaa koko seinän muurauksen onnistumista. Harkon alle tuleva laastikerros tulee juuri siksi vaaittaa mahdollisimman suoraksi. Tämän jälkeen itse muuraus onkin varsin helppoa. Noin millimetrin paksuinen laastikerros levitetään jokaisen harkkokerroksen vaakasaumaan joko laastilevittimellä tai pitkäkarvaisella maalarintelalla. Ohuempien väliseinäkennoharkkojen muurauksessa voidaan käyttää myös kastamismenetelmää, jossa harkon alapinta kastetaan laastisammioon ja nostetaan paikalleen. mukaan maassa valaen. U-harkkoja käytetään myös rungon ylimmässä harkkokerroksessa kattotuolien alla. Putkitukset ja kiinnitykset Porotherm-kennoharkossa ei ole valmiita aukkoja sähköputkille vaan kanavat tulee tehdä asianmukaisilla työvälineillä roilottamalla. Ohutseinämäisestä kennorakenteesta johtuen harkkoa on helppo työstää. Tiiliharkkoseinään on kiinnityksille useita vaihtoehtoja. Muoviset tulpparuuvit käyvät kevyiden esineiden ja kalusteiden kiinnityksiin ja ripustamiseen. Teräksiset ankkurit ja injektioankkurit soveltuvat raskaampien kalusteiden, kuten kaapistojen ja kylpyhuonekalusteiden kiinnityksiin. Hyvän lopputuloksen varmistamiseksi reikien poraus tulee tehdä aina normaalilla porausasetuksella ei iskuporauksella. Aukon ylityksiin omat U-palkkiharkot Aukkojen ylityksissä käytetään kennoharkkojen kanssa yhteensopivia U-harkkoja, jotka valetaan ja raudoitetaan työmaalla rakennesuunnittelijan suunnitelmien mukaisesti. Palkkien valu voidaan tehdä joko kunkin aukon päällä muurausvaiheessa tai vaihtoehtoisesti etukäteen mittojen 6

7 Porotherm-harkkotalon nurkkien teossa voidaan hyödyntää puolikkaita kennoharkkoja. Harkkojen pystysauman tulee limittyä vähintään 100 mm. Detaljit rapatulle ja tiiliverhotulle julkisivulle 7

8 Yhteystiedot ASIAKASPALVELUKESKUS p Wienerbergerin aluemyyntipäälliköt p Tarkemmat yhteystiedot ja jälleenmyyjät Toimittava tehdas Korian tiilitehdas Tiilitehtaantie 60, KORIA p ORGANISATION CERTIFIED BY Wienerberger Oy Ab:n tiilet ovat CE-merkittyjä. Wienerberger Oy:llä on ISO standardin mukainen ympäristöjärjestelmä sekä ISO standardin mukainen laatujärjestelmä. Ulkopuolisena laaduntarkastajana toimii Inspecta- Sertifiointi Oy. Wienerberger Oy Ab
