1 Kahi -harkkorakenteet Työohje 4-39 / korvaa esitteet 4-39/ ja 4-4/

2 SISÄLTÖ 1 KAHI-HARKKOJÄRJESTELMÄ JÄRJESTELMÄN EDUT 3 2 TASOITETTAVAT KAHI-HARKKOSEINÄT TASOITETTAVAT KAHI-HARKOT HARKKOPALKIT OHUTSAUMAMUURAUS 6 TYÖVÄLINEET 6 TYÖVAIHEET KAHI-HARKKOSEINÄN TASOITUS 9 MAALATTAVAT JA TAPETOITAVAT SEINÄT 9 MÄRKÄTILAN SEINÄT 9 3 KAHI-VIISTEHARKKOSEINÄT KAHI-VIISTEHARKOT JA -TIILET VIISTEHARKKOPALKIT SUUNNITTELU- JA MITOITUSPERUSTEET KAHI-VIISTEHARKKOJEN JA -TIILIEN MUURAUS 13 Tuote on luokiteltu Sisäilmayhdistys ry:n luokkaan M1, johon liittyvät tiedot on saatavissa osoitteesta Weberillä on ISO 141 -standardin mukainen ympäristö- sekä ISO 91 -standardin mukainen laatujärjestelmä JULKI SIVUT LATTIAT LAATOITUS TEKNISET LAASTIT SISÄPINNAT MUURAUSLAASTIT LECA SORA JA -ERIKOISHIEKAT LECA HARKOT JA -HORMIT KAHI-TIILET JA -HARKOT

3 1 KAHI-HARKKOJÄRJESTELMÄ Kahi-harkkojärjestelmä muodostuu tasoitettavista Kahi-väliseinäpontti, -runkopontti ja -desibeliponttiharkoista sekä puhtaaksi ohutsauma muurattavista Kahi-viisteharkoista ja -viistetiilistä. Kahi-harkot ohutsaumamuurataan noin 2 mm:n saumapaksuudella. Laastina käytetään tähän tarkoitukseen kehitettyä weber.vetonit OL 15 Ohutsaumalaastia, talviolosuhteissa OL 15 P Pakkasohutsaumalaastia. Kahi-harkkoihin on saatavissa myös roilo- ja palkkiharkkoja putkien ja raudoituksen asentamista varten, muurauskelkat laastin levitykseen, sekä valmispalkit aukkojen ylityksiin. 1.1 JÄRJESTELMÄN EDUT Ohutsaumalaastia kuluu alle kymmenesosa tavanomaiseen muuraukseen verrattuna. Laasti voidaan sekoittaa porakonevispilällä työpisteessä ja laastin sekoittamiseen ja siirtämiseen tarvittava työmäärä on vähäinen. Isokokoisista, päistään pontatuista harkoista syntyy nopeasti luja, palamaton, vettä kestävä ja ääntä eristävä seinä. Kahi-harkkojen päiden pontit ohjaavat harkot paikoilleen ja ne voidaan kuivien tilojen seinärakenteissa muurata ilman pystysaumalaastia. Kahi-viisteharkkoja ja -tiiliä puhtaaksi muurattaessa Ohutsaumalaastia käytetään myös pystysaumoissa. Harkot katkaistaan tarvittaessa tiilileikkurilla, kulmahiomakoneella tai tiilisahalla. Kahi-runkoponttiharkkoihin on saatavissa pääty- ja puolikasharkkoja, joilla syntyy suorat ja täsmälliset aukkojen pielet ja kulmat. Aukot voidaan ylittää helposti valmiiden aukkopalkkien avulla. 3

4 2 TASOITETTAVAT KAHI-HARKKOSEINÄT Kahi-harkkojen leveydet ovat 85 mm, 13 mm ja 24 mm. Harkoista saadaan vankat kivirakenteiset seinät kaikkiin käyttötarkoituksiin. 85 mm leveitä Väliseinäponttiharkoja käytetään kantamattomissa väliseinissä. Ne soveltuvat erityisen hyvin märkätilojen seiniin. VS 1 13 mm leveitä Runkoponttiharkkoja käytetään täystiilitalojen rungoissa sekä kantavissa ja kantamattomissa väliseinissä. VS 2 24 mm leveitä Desibeliponttiharkkoja käytetään huoneistojen välisissä kantavissa ja kantamattomissa väliseinissä. VS 3 85 mm 13 mm 24 mm Pintamateriaali ja -käsittely huoneselityksen 2 Ohutsaumamuuraus, Kahi-väliseinäpontti rakennusselityksen, weber.vetonit OL 15 Ohutsaumalaasti 3 Pintamateriaali ja -käsittely huoneselityksen 1 Pintamateriaali ja -käsittely huoneselityksen 2 Ohutsaumamuuraus, Kahi-runkoponttirakennusselityksen, weber.vetonit OL 15 Ohutsaumalaasti 3 Pintamateriaali ja -käsittely huoneselityksen 1 Pintamateriaali ja -käsittely huoneselityksen 2 Ohutsaumamuuraus, Kahi-desibelipontti rakennusselityksen, weber.vetonit OL 15 Ohutsaumalaasti 3 Pintamateriaali ja -käsittely huoneselityksen Liittymät muihin rakenteisiin rakennesuunnitelman ÄÄNENERISTÄVYYS: R' W = 42 db molemmin puolin tasoitettuna PALONKESTOLUOKKA Eurokoodi 6: EI 6 kantamaton Liittymät muihin rakenteisiin rakennesuunnitelman ÄÄNENERISTÄVYYS: R' W = 44 db molemmin puolin tasoitettuna (reiällinen harkko) R' W = 48 db molemmin puolin tasoitettuna (Runkopontti db48 Umpi-harkko) PALONKESTOLUOKKA Eurokoodi 6: EI 18 kantamaton REI 9 kantava (reiällinen harkko) REI 12 kantava (Runkopontti db48 Umpi-harkko) R 6 kantava osaston sisäinen Liittymät muihin rakenteisiin rakennesuunnitelman ÄÄNENERISTÄVYYS: R' W = 55 db molemmin puolin tasoitettuna. Vaatimukset ympäröiville rakenteille, katso Kahi suunnitteluohje. PALONKESTOLUOKKA Eurokoodi 6: EI 24 kantamaton REI 24 kantava R 18 kantava osaston sisäinen EI - M9 kantamaton REI - M9 kantava Tarkemmat ohjeet seinien suunnittelusta löytyvät esitteistämme: 4-33 KAHI-TALOT SUUNNITTELUOHJE 4-36 KAHI-VÄLISEINÄT SUUNNITTELUOHJE 4

5 2.1 TASOITETTAVAT KAHI-HARKOT KAHI-RUNKOPONTTIHARKOT KAHI-VÄLISEINÄPONTTIHARKOT Väliseinäpontti KAHI-RUNKOPONTTIHARKOT RUNKOPONTTI 3x13x198 RUNKOPONTTI 3x13x KAHI-RUNKOPONTTIHARKOT KAHI-RUNKOPONTTIHARKOT RUNKOPONTTI 3x13x Pääty 235 Roilo Väliseinäpontti H= RUNKOPONTTI H=98 RUNKOPONTTI 3x13x98 H=98 3x13x KAHI-RUNKOPONTTIHARKOT Väliseinäpontti RUNKOPONTTI PÄÄTYHARKKO RUNKOPONTTI H=98PUOLIKASHARKKO RUNKOPONTTI 29x13x198 3x13x198 3x13x98 14x13x RUNKOPONTTI H=98 3x13x Palkkiharkko RUNKOPONTTI Runkopontti PÄÄTYHARKKO RUNKOPONTTI Runkopontti PUOLIKASHARKKO PÄÄTYHARKKO RUNKOPONTTI PUOLIKASHARKKO H=98 Pääty Puolikas RUNKOPONTTI PÄÄTYHARKKO RUNKOPONTTI PUOLIKASHARKKO 29x13x198RUNKOPONTTI PALKKIHARKKO 14x13x198 RUNKOPONTTI ROILOHARKKO VIISTE 29x13x198 14x13x198 29x13x198 14x13x198 3x13x198 3x13x198 PUOLIKASHARKKO 9 15 x 13 x KAHI-DESIBELIPONTTIHARKOT , RUNKOPONTTI PALKKIHARKKO RUNKOPONTTI ROILOHARKKO VIISTE RUNKOPONTTI PALKKIHARKKO RUNKOPONTTI ROILOHARKKO VIISTE 73,5 RUNKOPONTTI PALKKIHARKKO RUNKOPONTTI ROILOHARKKO 3x13x198 VIISTE 3x13x198 PUOLIKASHARKKO 3x13x198 Palkkiharkko 3x13x198 PUOLIKASHARKKO RUNKOPONTTI DB48 UMPINAINEN Roilo Runkopontti db 48 Umpinainen x x 3x13x198 3x13x198 PUOLIKASHARKKO VIISTEHARKKO 3x13x x 13 VIISTEPÄÄTYHARKKO 15 x 13 3x13x198 x 198 x x 13 x x 13 x DESIBELIPONTTI DESIBELIPONTTI H= x24x x24x98 KAHI-DESIBELIPONTIHARKOT KAHI-DESIBELIPONTTIHARKOT VIISTE 3 VIISTE PUOLIKASTIILI PUOLIKASHARKKO 76,5 VIISTETIILI 3 5 3x13x98 73,5 15 x 13 x 198 RUNKOPONTTI RUNKOPONTTI ,5 DB48 UMPINAINEN 15 x 13 x 198DB48 UMPINAINEN , VIISTEHARKKO 3x13x198 VIISTEPÄÄTYHARKKO RUNKOPONTTI DB48 UMPINAINEN VIISTEHARKKO 3 5 3x13x ,5 3x13x198 3x13x198 VIISTEPÄÄTYHARKKO 73,5 VIISTEHARKKO 3x13x198 VIISTEPÄÄTYHARKKO 28 x x 13 x x 198 3x13x x 13 x x 13 x DESIBELIPONTTI DESIBELIPONTTI H=98 DESIBELIPONTTI L=15 1 Desibelipontti DESIBELIPONTTI Desibelipontti 3 Desibelipontti DESIBELIPONTTI H=98 3x24x x24x98 15x24x198 3x24x x24x VIISTE VIISTE PUOLIKASTIILI PUOLIKASTIILI VIISTETIILI 3x13x98 x x RUNKOPONTTI VIISTETIILI DB48 3x13x98 UMPINAINEN VIISTE 15 x PUOLIKASTIILI 13 x x 13 x 198 VIISTETIILI 3x13x98 VIISTEPÄÄTYHARKKO 3x13x x 13 x , ,5 73,5 28 x 13 x ,5 TUOTE MITAT, 7MM 6 MENEKKI SAUMOINEEN KESKIPAINO LAASTIMENEKKI LEV. x PIT. x KORK. KPL/M 2 8 KG/KPL KG/KPL VÄLISEINÄPONTTI x 851 3x ,,1 1) DESIBELIPONTTI L=15 15x24x198 15x24x198 Pääty DESIBELIPONTTI 235 L=15 VIISTE 235 PUOLIKASTIILI x 85 x kpl/m 7,1,1 1) 15 x 13 x 198 Roilo 3 x 85 x kpl/m 7,,1 1) H=98 3 x 85 x ,,1 1) VÄLISEINÄPONTTI 6 x 85 x 198 8,5 19,3,2 1) Palkki 6 x 85 x 198 1,67 kpl/m 17,,2 1) RUNKOPONTTI 3 x 13 x ,3,2 1) H=98 3 x 13 x ,2,2 1) Pääty 29 x 13 x ,7,2 1) Puolikas 14 x 13 x 198 5,,1 1) Palkki 3 x 13 x 198 3,33 kpl/m 12,1,2 1) Roilo 3 x 13 x kpl/m 12,,2 1) db48 Umpi 3 x 13 x ,8,2 1) DESIBELIPONTTI 3 x 24 x ,,25 1) H=98 3 x 24 x ,7,25 1) L=15 15 x 24 x ,7,13 1) 1) weber.vetonit OL 15 Ohutsaumalaasti, talviolosuhteissa weber.vetonit OL 15 P Pakkasohutsaumalaasti 5

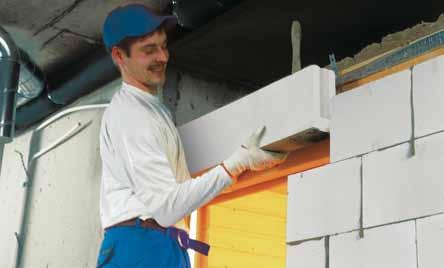

6 2.2 HARKKOPALKIT Valmispalkki on kätevä ratkaisu ikkunaja oviaukkojen ylityksiin. Harkkojen mittoihin sovitetut palkit nostetaan paikalleen ja muuraus jatkuu keskeytyksittä, ilman hankalia muotitus- ja valutöitä. Palkkien minimi tukipinta on 1 mm. Runkoponttiharkkojen mittoihin sovitettua, putkitusreiällistä Kahi-runkopalkkia, lyhenne RRH. Palkin minimi tukipinta on 1 mm. Kantavissa seinissä käytetään Kahirunkopalkkia, lyhenne RH. Palkin minimi tukipinta on 15 mm. Kantamattomissa seinissä voidaan käyttää: Väliseinäponttiharkkojen mittoihin sovitettua Väliseinäpalkkia VHR tai VH. Lyhenteellä VHR olevien palkkien molemmissa päädyissä on putkitusreiät, joissa voidaan viedä ovenpielen sähköputkitukset. 8 5 L Väliseinäpalkki VH pituus 12/15/ 18/24/3/33/36 mm L Kahi-runkopalkki RH3-12 TYYPPIMERKINTÄ MITAT MM (PIT. x LEV. x KORK.) AUKKO (MM) PAINO (KG) VÄLISEINÄPALKKI EI kantaviin seiniin. VHR Palkin kummassakin päässä reikä putkituksia varten VHR4 12 x 85 x VHR5 15 x 85 x VHR6 18 x 85 x VH8 24 x 85 x VH1 3 x 85 x VH11 33 x 85 x VH12 36 x 85 x RUNKOPALKKI RRH EI kantaviin seiniin. Palkin kummassakin päässä reikä putkituksia varten RRH3 9 x 13 x RRH4 12 x 13 x RRH5 15 x 13 x RRH6 18 x 13 x RRH7 21 x 13 x RUNKOPALKKI RH Kantaviin seiniin RH3 9 x 13 x RH4 12 x 13 x RH5 15 x 13 x RH6 18 x 13 x RH7 21 x 13 x RH8 24 x 13 x RH9 27 x 13 x RH1 3 x 13 x RH11 33 x 13 x RH12 36 x 13 x OHUTSAUMAMUURAUS Kahi-harkot ohutsaumamuurataan noin 2 mm:n saumapaksuudella. Laastina käytetään tähän tarkoitukseen kehitettyä weber.vetonit OL 15 Ohutsaumalaastia, talviolosuhteissa OL 15 P Pakkasohutsauma laastia. TYÖVÄLINEET Porakonevispilä Sekoitusastia Laastikelkka, -kauha tai -kampa 6 x 6 x 9 mm (hammasleveys x väli x syvyys) Linjalankaa, muurausjohteet, vesivaaka Tiilileikkuri tai tiilisirkkeli Tiili- tai kumivasara 6

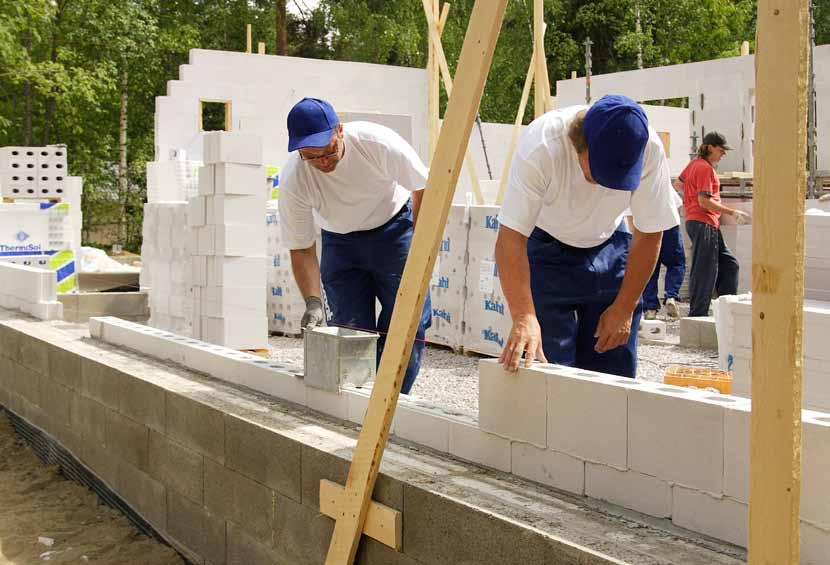

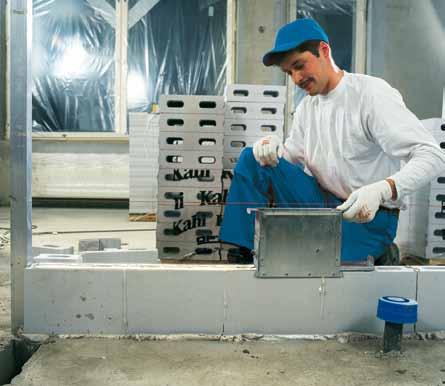

7 TYÖVAIHEET Merkitään seinän paikka ja asennetaan muurausjohteet, joihin saadaan kiristettyä linjalanka. Perustuksen tai maanvaraisen betonilaatan ja seinän väliin asennetaan bitumikermi. Bitumikermi suositellaan asennettavaksi irrotuskaistaksi myös kantavan laatan ja seinän väliin, laatassa mahdollisesti tapahtuvan kutistuman tai taipuman vuoksi. Ensimmäinen harkkokerros muurataan yleensä weber.vetonit ML 5 Muurauslaastilla M1/6 siten, että se saadaan oikeaan korkeuteen täysin suoraksi. Tarvittaessa muuraus tehdään matalalla (H=98 mm) harkolla tai tiilellä korkeusmitoituksen sovittamiseksi huone- tai ovikorkeuteen sopivaksi. Muurauksen annetaan jäykistyä riittävästi ennen ohutsaumamuurauksen alkamista. Laasti levitetään tähän tarkoitukseen kehitetyllä laastikelkalla, joka on kätevä erityisesti isoilla seinäpinnoilla. Toinen vaihtoehto on käyttää hammastettua laastikauhaa. 235 mm:n päätyharkkoa ulko kulmassa käyttäen, tulee auto maattisesti 1/2 -kiven limitys Ohutsaumalaasti sekoitetaan porakonevispilällä puhtaaseen veteen pakkauksen ohjeen mukaisesti. Harkot asennetaan yleensä puolen harkon limitykseen ja pontatuissa pystysaumoissa ei käytetä laastia. Märkätilojen seiniä ohutsaumamuurattaessa laastia käytetään myös pystysaumoissa silloin, kun seinän vedeneristeeksi tulee kaksinkertainen weber.vetonit MS Kosteussulkukäsittely. Kun vedeneristeeksi tulee myös weber.vetonit WP Vedeneristysmassa, ei harkkojen pontatuissa pystysaumoissa välttämättä tarvita laastia. Aloituskappaleena käytetään matalaa H=98 harkkoa tai se työstetään vsp harkosta sopivan korkuiseksi huonekorkeuden. Seinän suoruutta tarkkaillaan linjalangan ja vesivaa an avulla. Mahdolliset linjavirheet oikaistaan naputtamalla varovasti vasaralla tai muurauslaastisauman avulla. Saumoista ylitse pursunut laasti poistetaan. 7

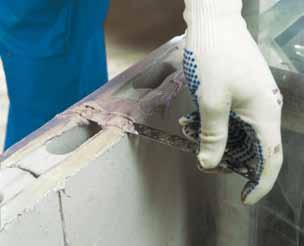

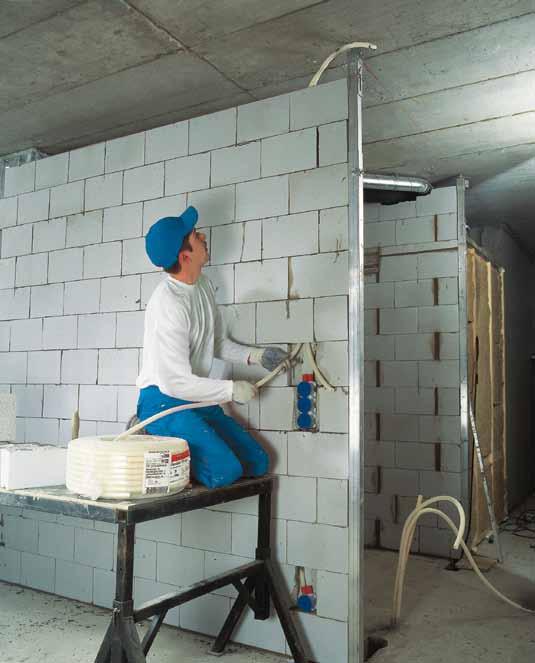

8 Harkot katkaistaan tiilileikkurilla, tiilisahalla tai kulmahiomakoneella. Ovi- ja ikkuna-aukot ylitetään kätevimmin Kahi-palkeilla. 13 mm leveissä harkkoseinissä käytetään Kahi-runkopalkkia. 85 mm leveissä ei kantavissa harkko- väliseinissä käytettään Kahi-väliseinäpalkkia. Tiilileikkurilla katkaistujen harkko jen päissä käytetään muurauslaasti saumaa. Laasti saadaan tarttumaan lujasti harkkoihin kun harkkojen katkaistuihin päihin on levitetty kerros Ohutsaumalaastia juuri ennen muuraus laastitäyttöä. Limittämättömät seinät sidotaan toisiinsa saumoihin asennettavilla,7,8 mm paksuilla ns. reikänauhoilla kantavissa seinissä vähintään joka toisessa saumassa ja kantamattomissa seinissä vähintään joka kolmannessa saumassa. Reikänauhoja käytetään vahvikkeena myös muiden limittämättömien pystysaumojen kohdalla. Pystysuuntaiset sähkö- ja LVI-putket sijoitetaan harkkojen pystyreikiin tai roiloharkkoihin. Vaakasuuntaiset putkivedot voidaan viedä palkkiharkkojen urassa. 8

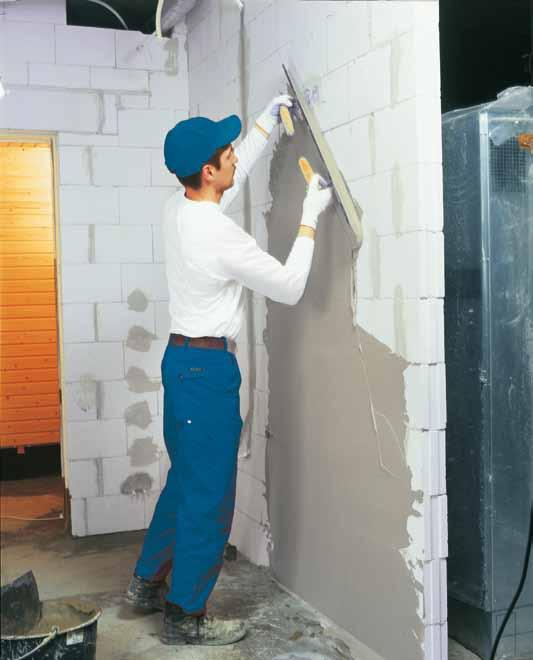

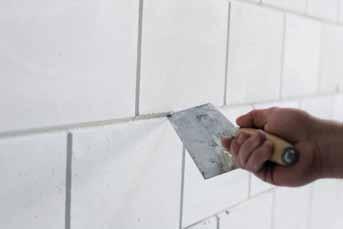

9 2.4 KAHI-HARKKOSEINÄN TASOITUS Koska harkot ovat sileitä ja saumat ohuita, eivät huolellisesti ohutsaumamuuratut seinäpinnat vaadi paksuja tasoitekerroksia. Tasoitteet jaetaan kosteutta kestäviin ja kuivan tilan tasoitteisiin. Kosteutta kestävissä tasoitteissa sideaineena käytetään sementtiä, kuivan tilan tasoitteissa polymeerejä. Kuivien tilojen tasoitteita: weber.vetonit L Pohjatasoite ja -LR+ Pintatasoite käytetään kuivissa sisätiloissa seinien ja kattojen pohja- ja pintatasoitukseen. Pinnat voidaan maalata tai tapetoida pintamateriaalin valmistajan ohjeiden mukaisesti. Katot voidaan jättää myös ruiskupintaisiksi. Kosteutta kestäviä tasoitteita: weber.vetonit V Pohjatasoite ja -VH Pintatasoite voidaan käyttää niin kuivissa kuin märissä tiloissa seinien ja kattojen pohja- ja pintatasoitukseen. weber.vetonit MT Märkätilatasoitteella tasoitetaan vedeneristettävät laatoitusalustat. Paksummat oikaisut (mahdollisesti aukkojen pielet, katkaistut harkkosaumat) voidaan tarvittaessa tehdä weber.vetonit 41 Ohutrappauslaastilla. MAALATTAVAT TAI TAPETOITAVAT SEINÄT Huolellisesti muuratun Kahi-harkkoseinän tasoituskäsittelyksi ennen maalausta tai tapetointia riittää yleensä: MÄRKÄTILAN SEINÄT Huolellisesti muuratun Kahi-harkkoseinän käsittelyksi riittää yleensä: Osittain tasoitus pohjatasoitteella 2. Kokonaan tasoitus pohjatasoitteella 3. Kokonaan tasoitus pintatasoitteella Liitoksiin, joissa voi tapahtua pientä liikettä, kuten seinän ja katon liitokseen, väliseinien ja ulkoseinien liitoksiin sekä ulkoseinien nurkkasaumoihin suositellaan tehtäväksi "joustava liitos". Tasoitetyön jälkeen avataan joustaviksi suunnitellut liitoslinjat leikkaamalla tasoitteeseen tarvittavat varjosaumat tai urat elastista kittausta varten. Palkin pään ja tuen kohdalla suositellaan käytettäväksi ensimmäisen ja toisen tasoitekerroksen väliin levitettävää pintavahvistuskangasta. Mikäli maalattavissa pinnoissa käytetään lasikuitukangasta tai lasikuituhuopaa, voidaan pintavahvistuskangas jättää pois. 1. Osittain- ja kokonaantasoitus: weber.vetonit MT Märkätilatasoite 2. Pohjustus: weber.vetonit MS Kosteussulku ohennettuna vedellä 1:1 3. Vedeneristys: weber.vetonit WP Veden eristysmassa 2 kertaan, tarvittavine kuitu kangasnauhavahvikkein (nurkat, läpiviennit seinän ja lattian liitos) Laatoitus: weber.vetonit RF Saneerauslaasti Saumaus: weber.vetonit TG Laattasauma ja -SSL Silikoni Tarkemmat tiedot esitteistämme: WEBER-OPAS 8-7 VETONIT VEDENERISTYS -TYÖOHJEET 9

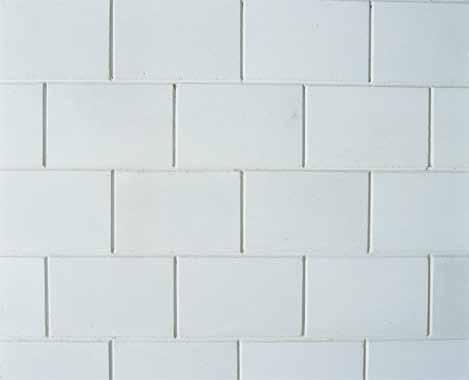

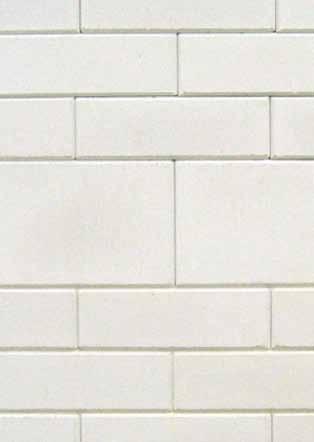

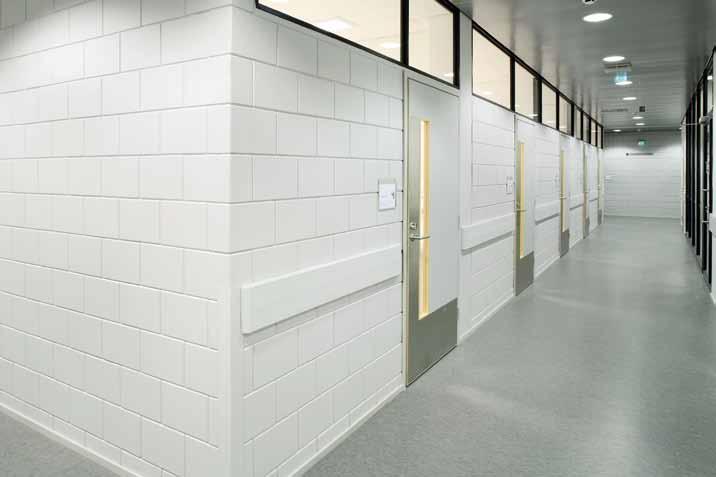

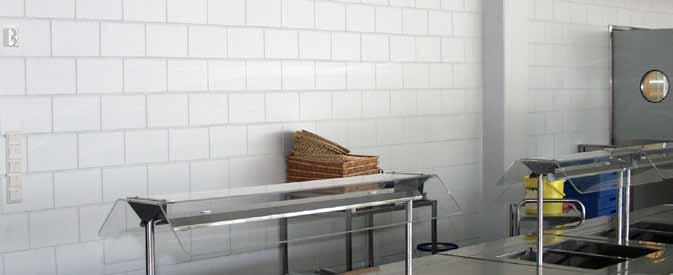

10 3 KAHI-VIISTEHARKKOSEINÄT Kahi-viisteharkoista voidaan ohutsaumamuurata näyttäviä, puhtaaksi muurattavia seiniä. Harkon viistetyt särmät korostavat valon- ja varjon kontrastia antaen seinälle harmonisen, muurimaisen ilmeen. Kahi-viisteharkkojen ja -viistetiilien yhteiskäyttö, sekä lukuisat limitys- ja pintakäsittelyvaihtoehdot tarjoavat runsaasti arkkitehtonisia mahdollisuuksia. Puhtaaksi ohutsaumamuuratut viisteharkko- ja viistetiiliseinät ovat kulutuskestävyydeltään sekä ääneneristys- ja palonkesto-ominaisuuksiltaan korkealuokkaisia. Tyypillisiä käyttökohteita ovatkin esimerkiksi toimisto-, koulu- ja julkisten rakennusten kantavat ja kantamattomat väliseinät. Kahi-viisteharkkoseinät ovat lisäksi kustannuksiltaan kilpailukykyisiä. Kahi-viisteharkoilla ja -viistetiilillä toteutettuja limitysmalleja. 1

11 3.1 KAHI-VIISTEHARKOT JA -TIILET Kahi-viisteharkkojärjestelmä koostuu Kahi-viiste harkoista ja -tiilistä, harkkojen ohutsaumamuuraukseen tarkoitetusta weber.vetonit OL 15 Ohutsaumalaastista, sekä aukkojen ylitykseen käytettävistä Kahi-viiste harkkopalkeista Viisteharkko 3 x 13 x 198 Viistepäätyharkko 28 x 13 x 198 Viiste puolikasharkko 15 x 13 x 198 Viistetiili 3 x 13 x 98 Viiste VIISTE puolikastiili PUOLIKASTII 15 x 13 x 98 KAHI-VIISTEHARKOT JA -TIILET MITAT MM (PIT. x LEV. x KORK.) MENEKKI SAUMOINEEN KPL / M 2 KESKIPAINO WEBER.VETONIT OL 15 KPL / M 2 OHUTSAUMALAASTI KG/KPL VIISTEHARKKO 3 x 13 x ,1,23 Viistepäätyharkko 28 x 13 x kpl/m 11,2,23 Viistepuolikasharkko 15 x 13 x 198 6,,12 VIISTETIILI 3 x 13 x ,1,2 Viiste puolikastiili 15 x 13 x 98 3,1,1 3.2 VIISTEHARKKOPALKIT Viistetty valmisharkkopalkki on kätevä ratkaisu ikkuna- ja oviaukkojen ylityksiin. Viisteharkon mittoihin sovitetut palkit nostetaan paikalleen ja muuraus jatkuu keskeytyksittä, ilman hankalia muotitusja valutöitä. Viisteharkkopalkkeja voidaan käyttää kantamattomissa seinissä. Lyhenteellä RRHVII olevien palkkien molemmissa päädyissä on putkitusreiät, joissa voidaan viedä ovenpielen sähköputkitukset. Palkin minimi tukipinta on 15 mm. L Viisteharkkopalkki TYYPPIMERKINTÄ VIISTETTY RUNKOPALKKI MITAT MM (PIT. x LEV. x KORK.) AUKKO (MM)* Ei kantaviin seiniin. RRHVII Palkin kummassakin päässä reikä putkituksia varten. PAINO (KG) RRH4VII 12 x 13 x RRH5VII 15 x 13 x RRH6VII 18 x 13 x RRH7VII 21 x 13 x RH8VII 24 x 13 x RH9VII 27 x 13 x RH1VII 3 x 13 x RH11VII 33 x 13 x RH12VII 36 x 13 x * Aukkomitta on ilmoitettu rakenteellisen toiminnan. Puhtaaksi muurattavissa seinissä voidaan limityksellisistä syistä tarvita taulukon antamaa aukkomitoitusta pidempää palkkia! 11

12 3.3 SUUNNITTELU- JA MITOITUSPERUSTEET MITOITUS Harkkojen mitoituksessa käytetään vaakasuunnassa (3 mm + 2 mm) etenemää ja ½ -harkon limitystä. Pystysuunnassa harkkojen moduulijako on 2M (2 mm). Sovitus oviaukkokorkeuteen 21M (21 mm) tehdään tarvittaessa muuraamalla lähtökerros 98 mm korkealla viistetiilellä. Ylimmän harkkokerroksen harkot leikataan tarvittaessa tiilisahalla tai -leikkurilla sopivan korkuisiksi korkeusmitoituksen sovittamiseksi huonekorkeuteen sopivaksi. VS 4 13 mm Maalaus huoneselityksen 2 Ohutsaumamuuraus Kahi-viisteharkko rakennusselityksen, weber. vetonit OL 15 Ohutsaumalaasti (myös pystysaumoissa) 3 Maalaus huone selityksen Liittymät muihin rakenteisiin rakennesuunnitelman ÄÄNENERISTÄVYYS: R' W = 44 db, puhtaaksi muurattu (myös pystysaumassa laasti), molemmat pinnat maalattu PALONKESTOLUOKKA: EI 18 kantamaton REI 9 kantava R 6 kantava osaston sisäinen N x 32 (laasti pystysaumoissa) Viisteharkko 3 x 13 x Viistepäätyharkko 28 x 13 x Viistepuolikasharkko 15 x 13 x

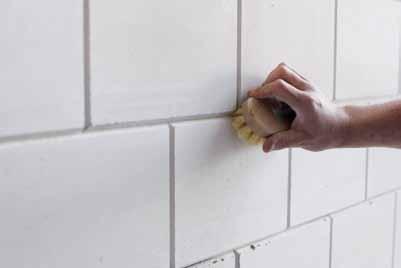

13 3.4 KAHI-VIISTEHARKKOJEN JA -TIILIEN MUURAUS Kahi-viisteharkot ja -tiilet muurataan noin 2 mm:n saumapaksuudella tähän tarkoitukseen kehitetyllä weber.vetonit OL 15 Ohutsaumalaastilla. Laastia kuluu vain noin 4 kg/m 2 (viiste harkkoseinä) tai noin 6,8 kg/m 2 (viistetiiliseinä) ja se voidaan sekoittaa työpisteessä porakonevispilällä. Pystysaumassa käytetään laastia saman vahvuisen sauman aikaansaami seksi kuin vaakasaumassa. Laastisaumojen tulee olla täysinäisiä siistin ulkonäön, maalauskelpoisuuden ja ääneneristysvaatimuksen vuoksi. Haluttaessa pääty- ja puolikaskappaleita voidaan tehdä myös työmaalla katkaisemalla viisteharkkoja tiilisahalla kohdekohtaisiin mittoihin sopiviksi. Ensimmäinen viistetiili- tai viisteharkkokerros muurataan bitumihuopakaistan päälle yleensä weber.vetonit ML 5 Muurauslaastilla M1/6, jotta lähtö saadaan oikeaan korkeuteen ja täysin suoraksi. Limittymättömissä seinäliitoksissa (esimerkiksi T-liitokset) käytetään joka saumaan sijoitettavia,7,8 mm paksuja ns. reikänauhoja, rakennesuunnitelmien tai liitoksessa käytetään valmista Väliseinäohjainta. Aukot voidaan ylittää valmiiden Kahi-viisteharkkopalkkien avulla. Muut harkkokerrokset ohutsaumamuurataan OL 15 Ohutsaumalaastilla. Tarvittaessa muuraus aloitetaan tai päätetään tiilileikkurilla sopivan korkuisiksi leikatuilla harkoilla korkeusmitoituksen sovittamiseksi huonekorkeuteen sopivaksi. Mahdolliset linjavirheet ohutsaumamuurattavassa seinärakenteessa oikaistaan tarvittaessa paksummalla laastisaumalla. Seinä saadaan oikealle paikalle ja suoraksi normaaliin tapaan muurausjohteiden, linjalankojen ja vesivaaán avulla. Ohutsaumalaasti levitetään tähän tarkoitukseen kehitetyllä laastikelkalla, hammastetulla laastikauhalla tai nokallisella kannulla. Saumoista ylitse pursunut laasti poistetaan. Saumat viimeistellään muuraustyön yhteydessä laastin hieman jäykistyttyä, esimerkiksi putsikauhan terävällä kulmalla leikkaamalla ja jäykällä harjalla harjaten. Ulkokulmassa muuraus aloitetaan 28 mm mittaisilla päätyharkoilla jolloin muuraus etenee puolen harkon limityksellä. Puolikasharkkoa 15 mm, käytetään aukkojen pielissä yhdessä päätyharkkojen kanssa. Puolikasharkkoa käytetään lisäksi limityskappaleena aukkojen pielissä. (katso sivu 12 Viisteharkkoseinän mitoitus). Pystysuuntaiset sähkö- ja LVI putket voidaan sijoittaa harkkojen pystyreikiin. Sähkorasioiden reiät tehdään rasiaporalla. Levyseinäkojerasia, jossa on 28 mm:n korotusrengas, sopii 13 mm leveään viisteharkkoseinään. Käytettäessä Ø 75 mm:n porakruunua, kiinnitetään kojerasia esimerkiksi liimamassalla. Mikäli poraus tehdään suuremmalla porakruunulla, kiinnitetään kojerasia esim. weber.mur 629 Kipsilaastilla (vain kuivissa tiloissa) tai weber.vetonit PTM Pikatäyttömassalla (kuivat ja kosteat tilat). Sisäseinät maalataan suunnittelijan työselityksen esimerkiksi akrylaattilateksimaalilla. 13
