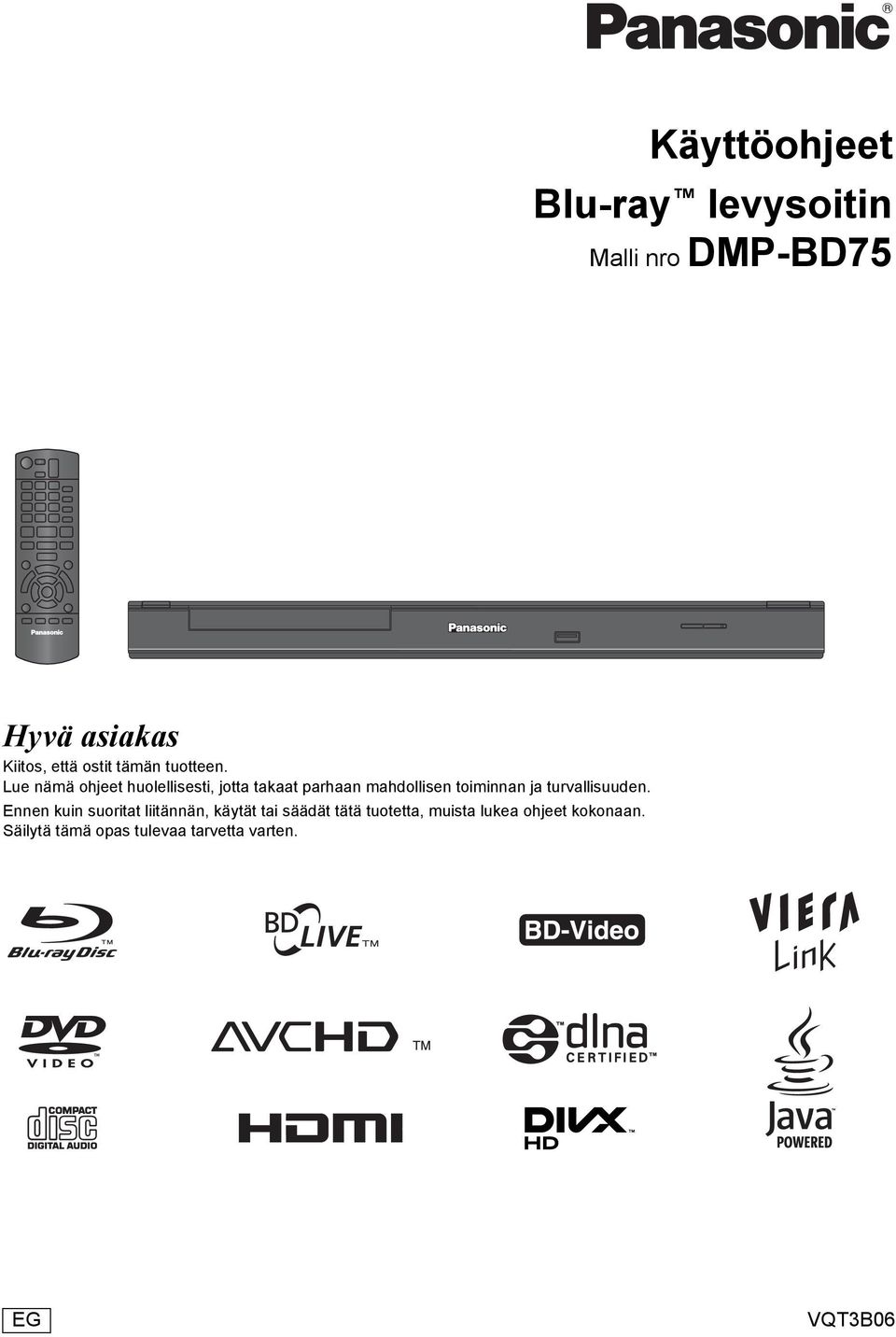

1 Käyttöohjeet Blu-ray levysoitin Malli nro DMP-BD75 Hyvä asiakas Kiitos, että ostit tämän tuotteen. Lue nämä ohjeet huolellisesti, jotta takaat parhaan mahdollisen toiminnan ja turvallisuuden. Ennen kuin suoritat liitännän, käytät tai säädät tätä tuotetta, muista lukea ohjeet kokonaan. Säilytä tämä opas tulevaa tarvetta varten. EG

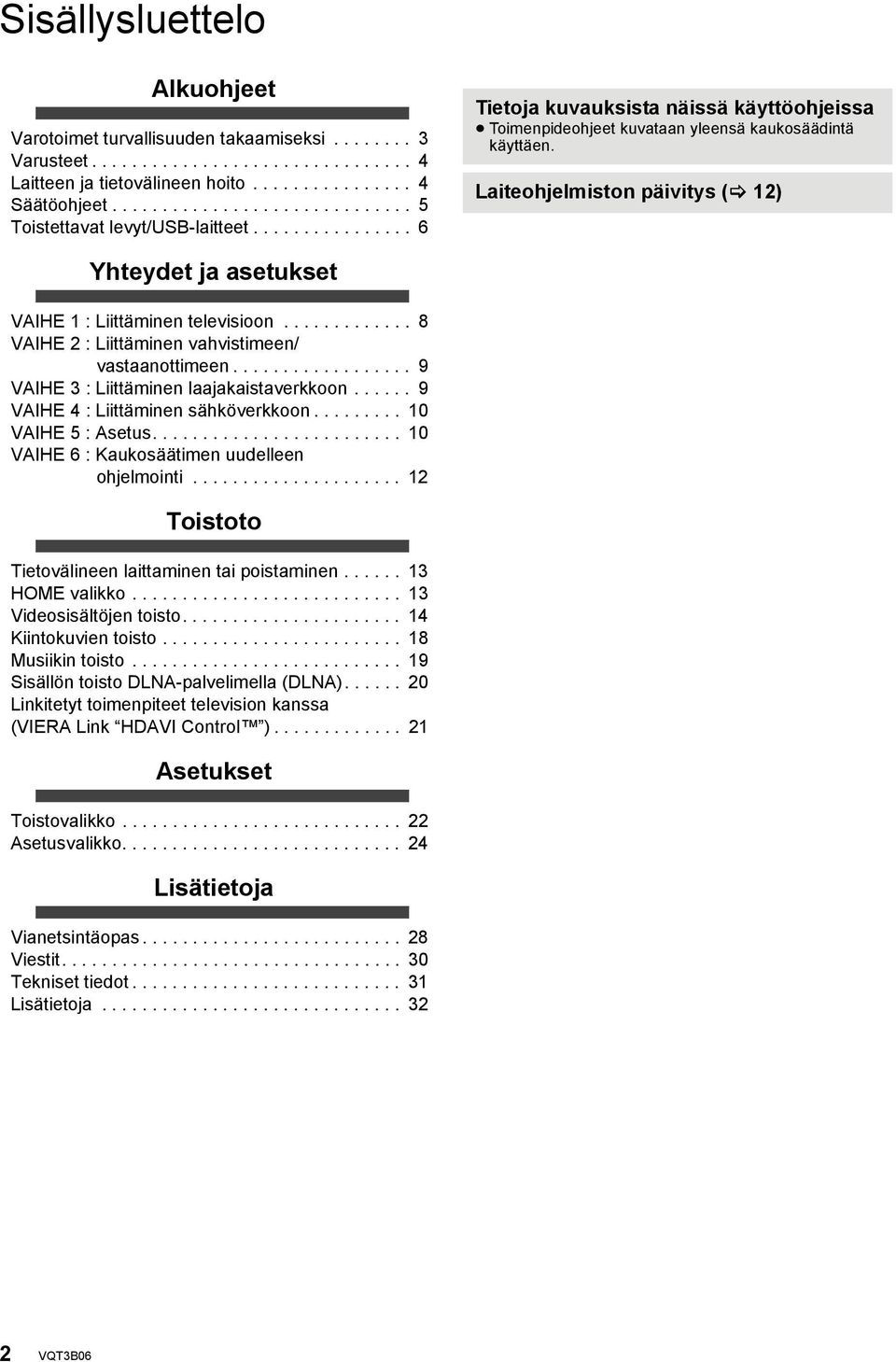

2 Sisällysluettelo Alkuohjeet Varotoimet turvallisuuden takaamiseksi Varusteet Laitteen ja tietovälineen hoito Säätöohjeet Toistettavat levyt/usb-laitteet Tietoja kuvauksista näissä käyttöohjeissa Toimenpideohjeet kuvataan yleensä kaukosäädintä käyttäen. Laiteohjelmiston päivitys ( 12) Yhteydet ja asetukset VAIHE 1 : Liittäminen televisioon VAIHE 2 : Liittäminen vahvistimeen/ vastaanottimeen VAIHE 3 : Liittäminen laajakaistaverkkoon VAIHE 4 : Liittäminen sähköverkkoon VAIHE 5 : Asetus VAIHE 6 : Kaukosäätimen uudelleen ohjelmointi Toistoto Tietovälineen laittaminen tai poistaminen HOME valikko Videosisältöjen toisto Kiintokuvien toisto Musiikin toisto Sisällön toisto DLNA-palvelimella (DLNA) Linkitetyt toimenpiteet television kanssa (VIERA Link HDAVI Control ) Asetukset Toistovalikko Asetusvalikko Lisätietoja Vianetsintäopas Viestit Tekniset tiedot Lisätietoja

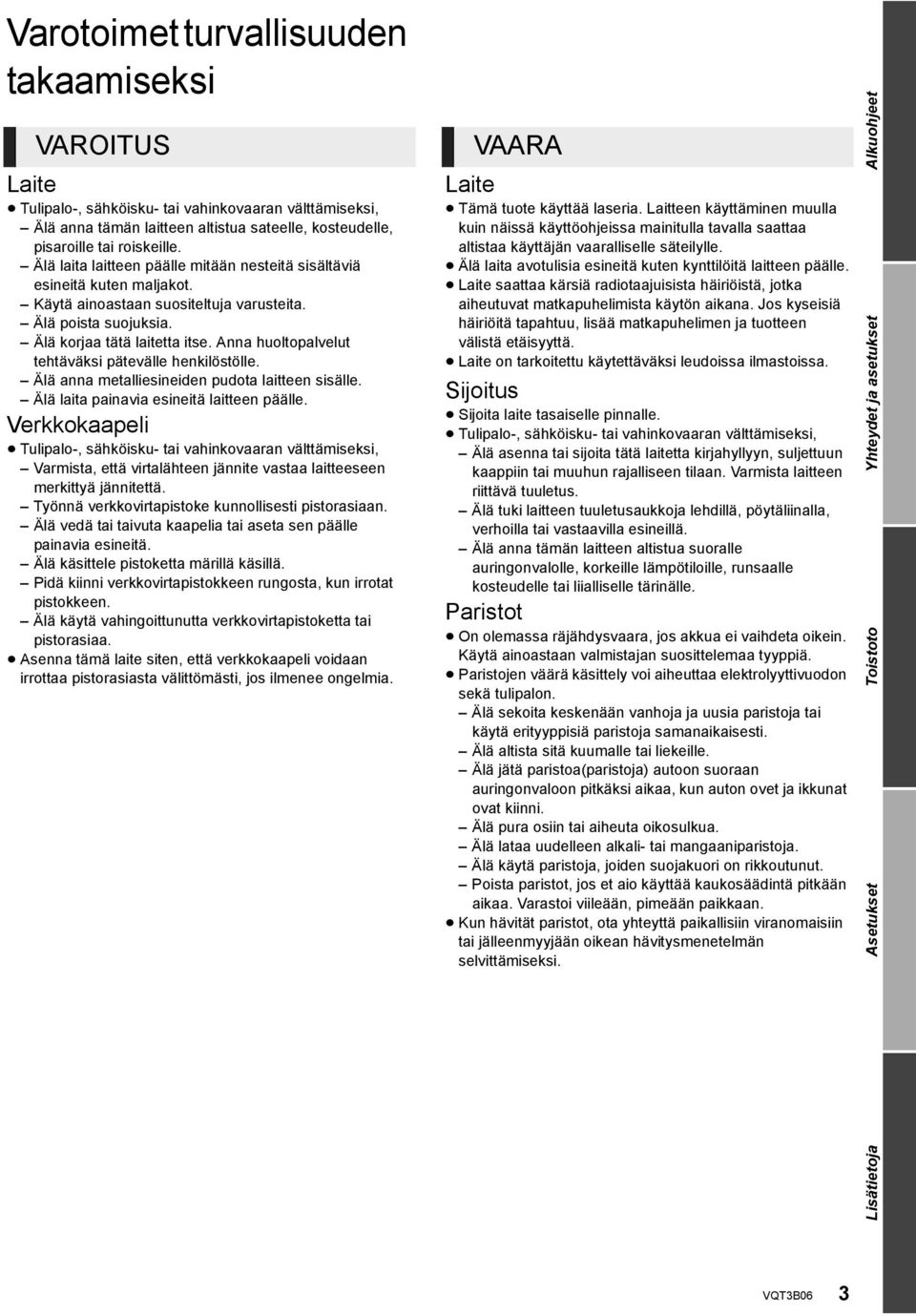

3 Varotoimet turvallisuuden Alkuohjeet takaamiseksi VAROITUS Laite Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, Älä anna tämän laitteen altistua sateelle, kosteudelle, pisaroille tai roiskeille. Älä laita laitteen päälle mitään nesteitä sisältäviä esineitä kuten maljakot. Käytä ainoastaan suositeltuja varusteita. Älä poista suojuksia. Älä korjaa tätä laitetta itse. Anna huoltopalvelut tehtäväksi pätevälle henkilöstölle. Älä anna metalliesineiden pudota laitteen sisälle. Älä laita painavia esineitä laitteen päälle. Verkkokaapeli Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, Varmista, että virtalähteen jännite vastaa laitteeseen merkittyä jännitettä. Työnnä verkkovirtapistoke kunnollisesti pistorasiaan. Älä vedä tai taivuta kaapelia tai aseta sen päälle painavia esineitä. Älä käsittele pistoketta märillä käsillä. Pidä kiinni verkkovirtapistokkeen rungosta, kun irrotat pistokkeen. Älä käytä vahingoittunutta verkkovirtapistoketta tai pistorasiaa. Asenna tämä laite siten, että verkkokaapeli voidaan irrottaa pistorasiasta välittömästi, jos ilmenee ongelmia. VAARA Laite Tämä tuote käyttää laseria. Laitteen käyttäminen muulla kuin näissä käyttöohjeissa mainitulla tavalla saattaa altistaa käyttäjän vaaralliselle säteilylle. Älä laita avotulisia esineitä kuten kynttilöitä laitteen päälle. Laite saattaa kärsiä radiotaajuisista häiriöistä, jotka aiheutuvat matkapuhelimista käytön aikana. Jos kyseisiä häiriöitä tapahtuu, lisää matkapuhelimen ja tuotteen välistä etäisyyttä. Laite on tarkoitettu käytettäväksi leudoissa ilmastoissa. Sijoitus Sijoita laite tasaiselle pinnalle. Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, Älä asenna tai sijoita tätä laitetta kirjahyllyyn, suljettuun kaappiin tai muuhun rajalliseen tilaan. Varmista laitteen riittävä tuuletus. Älä tuki laitteen tuuletusaukkoja lehdillä, pöytäliinalla, verhoilla tai vastaavilla esineillä. Älä anna tämän laitteen altistua suoralle auringonvalolle, korkeille lämpötiloille, runsaalle kosteudelle tai liialliselle tärinälle. Paristot On olemassa räjähdysvaara, jos akkua ei vaihdeta oikein. Käytä ainoastaan valmistajan suosittelemaa tyyppiä. Paristojen väärä käsittely voi aiheuttaa elektrolyyttivuodon sekä tulipalon. Älä sekoita keskenään vanhoja ja uusia paristoja tai käytä erityyppisiä paristoja samanaikaisesti. Älä altista sitä kuumalle tai liekeille. Älä jätä paristoa(paristoja) autoon suoraan auringonvaloon pitkäksi aikaa, kun auton ovet ja ikkunat ovat kiinni. Älä pura osiin tai aiheuta oikosulkua. Älä lataa uudelleen alkali- tai mangaaniparistoja. Älä käytä paristoja, joiden suojakuori on rikkoutunut. Poista paristot, jos et aio käyttää kaukosäädintä pitkään aikaa. Varastoi viileään, pimeään paikkaan. Kun hävität paristot, ota yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään oikean hävitysmenetelmän selvittämiseksi. Lisätietoja Asetukset Toistoto Yhteydet ja asetukset Alkuohjeet 3

4 Varusteet Tarkista toimitetut varusteet ennen tämän laitteen käyttöä. 1 Kaukosäädin (N2QAYB000577) 2 Kaukosäätimen paristot 1 Verkkokaapeli 1 CD-ROM Näiden käyttöohjeiden tuotenumerot ovat tammikuun 2011 mukaisia. Niihin voi tulla muutoksia. Älä käytä verkkokaapelia muiden laitteiden kanssa. Kaukosäätimen käyttö Aseta siten, että navat (i ja j) täsmäävät kaukosäätimen napojen kanssa. Laitteen ja tietovälineen hoito Puhdista laite pehmeällä ja kuivalla kankaalla Älä koskaan käytä alkoholia, liuottimia tai bensiiniä tämän laitteen puhdistukseen. Ennen kemiallisesti käsitellyn kankaan käyttöä lue huolellisesti käyttöohjeet, jotka tulivat kankaan mukana. Puhdista linssi sen puhdistimella Linssinpuhdistin: RP-CL720AE Tämä linssinpuhdistaja ei mahdollisesti ole myynnissä tai saatavilla kaikissa maissa, esim. Saksassa, ole hyvä ja kysy Panasonic jälleenmyyjiltä lisätietoja. Tätä linssinpuhdistinta myydään erityistuotteena DIGA:lle, mutta sitä voidaan käyttää myös tämän laitteen kanssa. R6/LR6, AA (Alkali- tai mangaaniparistot) Puhdista levyt TEE ÄLÄ Suuntaa se tämän laitteen kaukosäätimen signaalianturia kohti. ( 5) Pyyhi kostealla kankaalla ja pyyhi sitten kuivaksi. Levyn käsittelyn varotoimet Ota kiinni levyjen reunoista, jotta et naarmuta levyä tai jätä sormenjälkiä. Älä kiinnitä merkkejä tai tarroja levyihin. Älä käytä levyjen puhdistussuihkeita, bensiiniä, ohennusaineita, staattista sähköä poistavia nesteitä tai mitään muita liuottimia. Älä käytä seuraavia levyjä: Levyt, joissa on jäljellä liimaa poistetuista tarroista tai merkeistä (vuokratut levyt, jne.). Levyt, jotka on pahasti vääntyneet tai joissa on säröjä. Epäsäännöllisen muotoiset levyt kuten sydämen muotoiset. Laitteen hävittäminen tai luovuttaminen Laitteessa saattaa olla käyttäjän asetustietoja. Jos luovut laitteesta hävittämällä tai antamalla sen pois, toimi seuraavasti palauttaaksesi kaikki asetukset tehtaan esiasetuksiin, jotta poistetaan käyttäjän asetukset. ( 28, Palauttaaksesi kaikki asetukset tehtaan esiasetuksiin. ) Käyttöhistoria saatetaan tallentaa tämän laitteen muistiin. 4

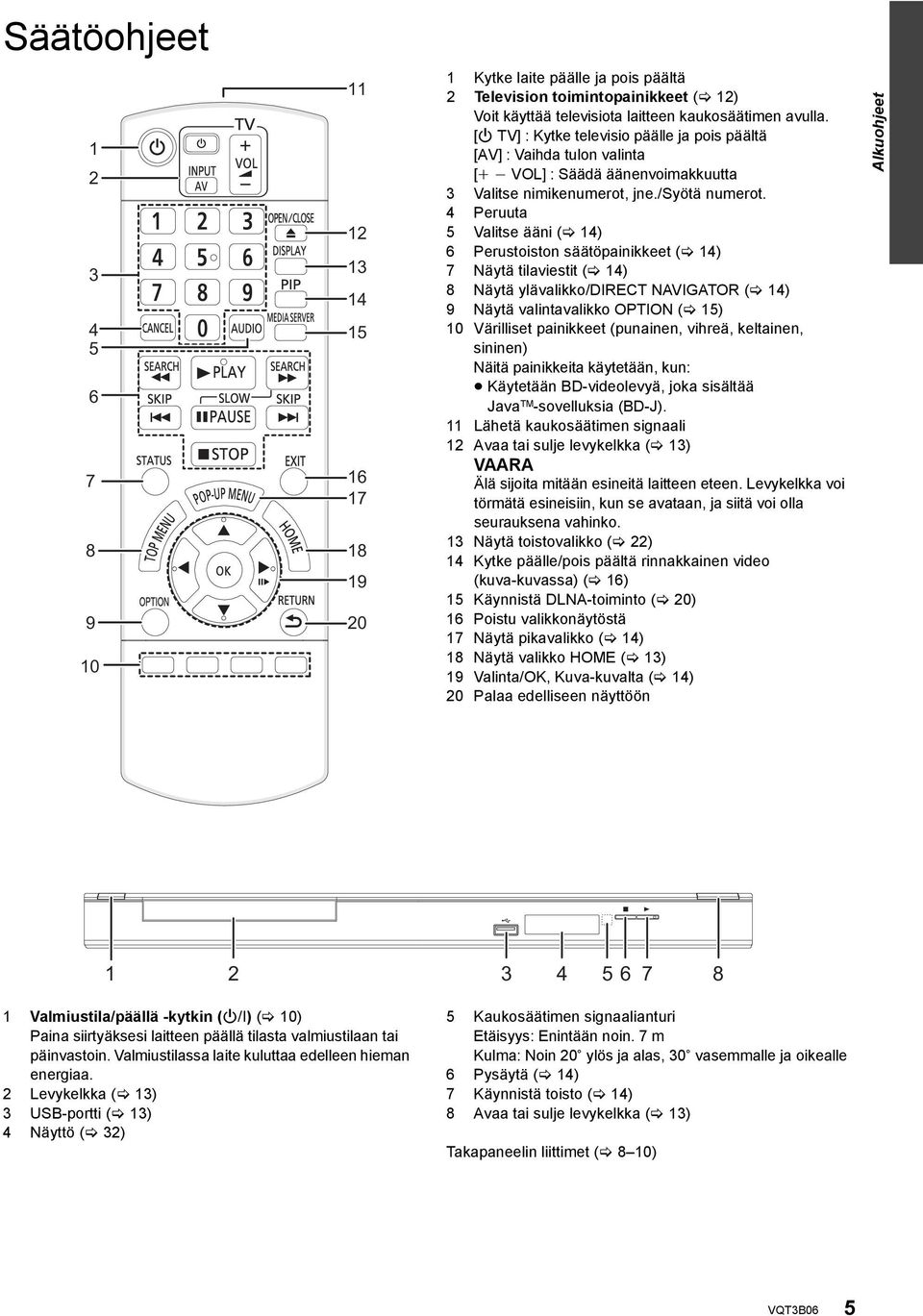

5 Säätöohjeet Kytke laite päälle ja pois päältä 2 Television toimintopainikkeet ( 12) Voit käyttää televisiota laitteen kaukosäätimen avulla. [Í TV] : Kytke televisio päälle ja pois päältä [AV] : Vaihda tulon valinta [i jvol] : Säädä äänenvoimakkuutta 3 Valitse nimikenumerot, jne./syötä numerot. 4 Peruuta 5 Valitse ääni ( 14) 6 Perustoiston säätöpainikkeet ( 14) 7 Näytä tilaviestit ( 14) 8 Näytä ylävalikko/direct NAVIGATOR ( 14) 9 Näytä valintavalikko OPTION ( 15) 10 Värilliset painikkeet (punainen, vihreä, keltainen, sininen) Näitä painikkeita käytetään, kun: Käytetään BD-videolevyä, joka sisältää Java TM -sovelluksia (BD-J). 11 Lähetä kaukosäätimen signaali 12 Avaa tai sulje levykelkka ( 13) VAARA Älä sijoita mitään esineitä laitteen eteen. Levykelkka voi törmätä esineisiin, kun se avataan, ja siitä voi olla seurauksena vahinko. 13 Näytä toistovalikko ( 22) 14 Kytke päälle/pois päältä rinnakkainen video (kuva-kuvassa) ( 16) 15 Käynnistä DLNA-toiminto ( 20) 16 Poistu valikkonäytöstä 17 Näytä pikavalikko ( 14) 18 Näytä valikko HOME ( 13) 19 Valinta/OK, Kuva-kuvalta ( 14) 20 Palaa edelliseen näyttöön Alkuohjeet Valmiustila/päällä -kytkin (Í/I) ( 10) Paina siirtyäksesi laitteen päällä tilasta valmiustilaan tai päinvastoin. Valmiustilassa laite kuluttaa edelleen hieman energiaa. 2 Levykelkka ( 13) 3 USB-portti ( 13) 4 Näyttö ( 32) 5 Kaukosäätimen signaalianturi Etäisyys: Enintään noin. 7 m Kulma: Noin 20e ylös ja alas, 30e vasemmalle ja oikealle 6 Pysäytä ( 14) 7 Käynnistä toisto ( 14) 8 Avaa tai sulje levykelkka ( 13) Takapaneelin liittimet ( 8 10) 5

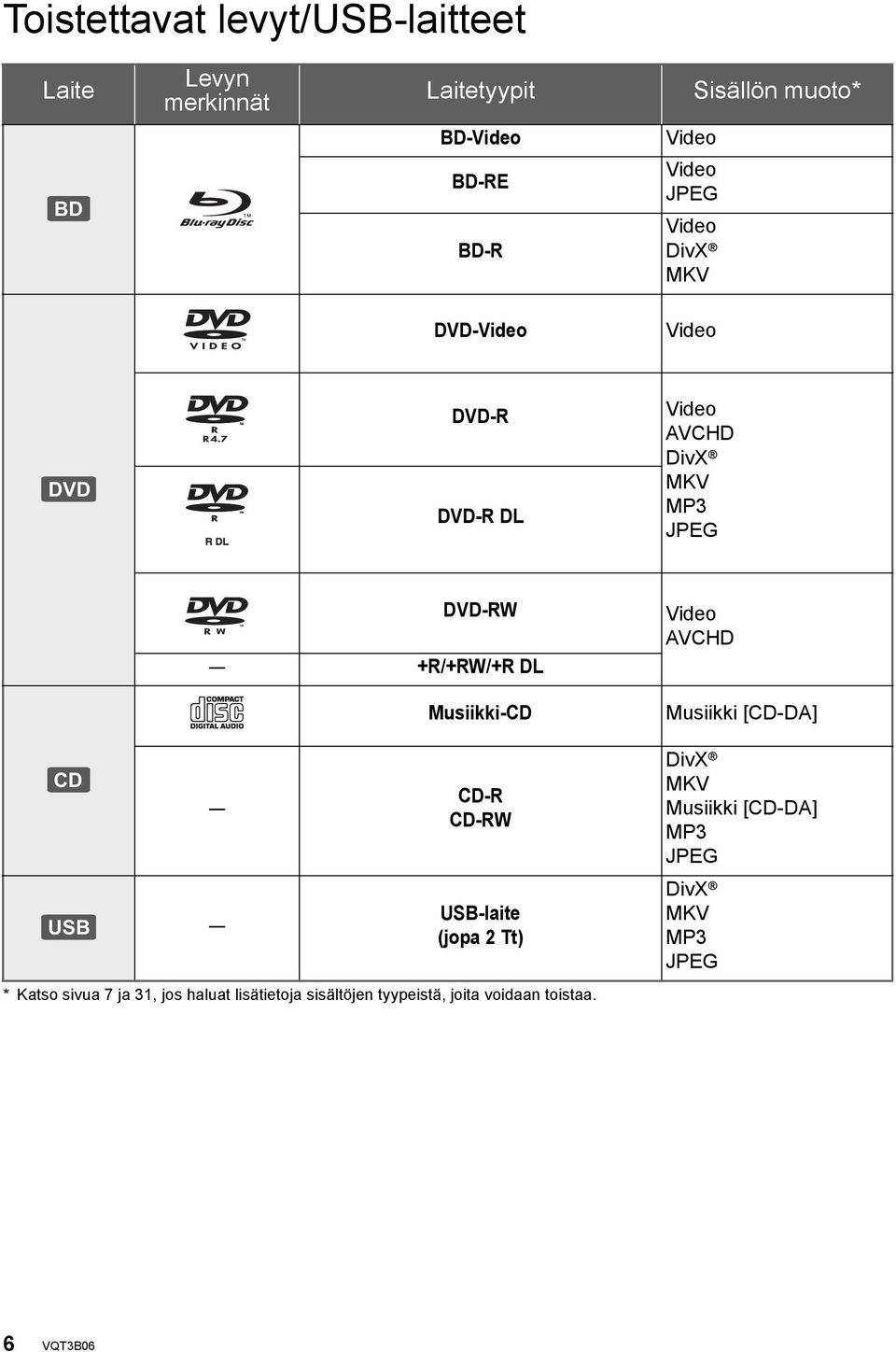

6 Toistettavat levyt/usb-laitteet Laite Levyn merkinnät Laitetyypit Sisällön muoto* BD-Video Video BD BD-RE BD-R Video JPEG Video DivX MKV DVD-Video Video DVD DVD-R DVD-R DL Video AVCHD DivX MKV MP3 JPEG CD USB DVD-RW +R/+RW/+R DL Musiikki-CD CD-R CD-RW USB-laite (jopa 2 Tt) * Katso sivua 7 ja 31, jos haluat lisätietoja sisältöjen tyypeistä, joita voidaan toistaa. Video AVCHD Musiikki [CD-DA] DivX MKV Musiikki [CD-DA] MP3 JPEG DivX MKV MP3 JPEG 6

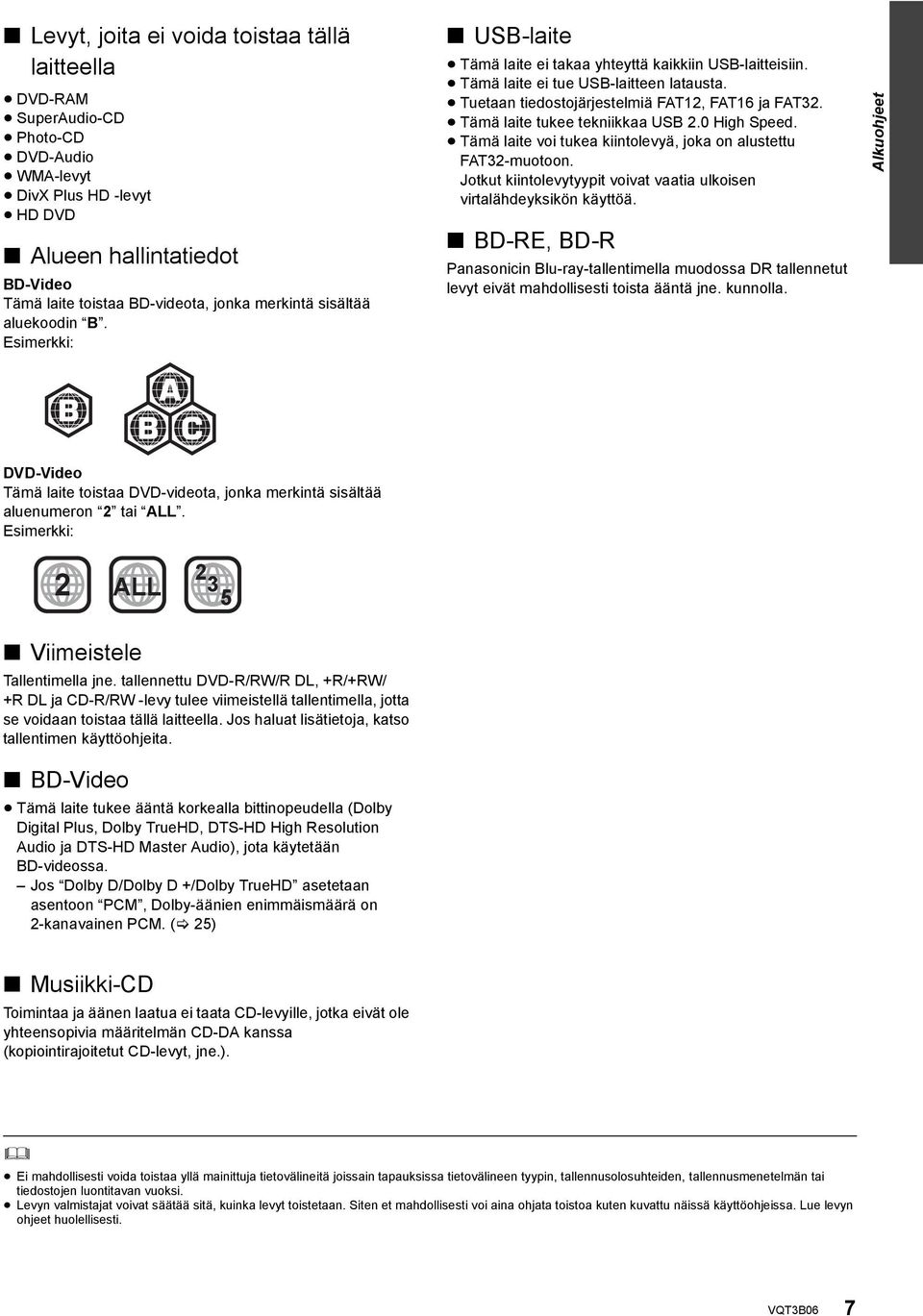

7 Levyt, joita ei voida toistaa tällä laitteella DVD-RAM SuperAudio-CD Photo-CD DVD-Audio WMA-levyt DivX Plus HD -levyt HD DVD Alueen hallintatiedot BD-Video Tämä laite toistaa BD-videota, jonka merkintä sisältää aluekoodin B. Esimerkki: USB-laite Tämä laite ei takaa yhteyttä kaikkiin USB-laitteisiin. Tämä laite ei tue USB-laitteen latausta. Tuetaan tiedostojärjestelmiä FAT12, FAT16 ja FAT32. Tämä laite tukee tekniikkaa USB 2.0 High Speed. Tämä laite voi tukea kiintolevyä, joka on alustettu FAT32-muotoon. Jotkut kiintolevytyypit voivat vaatia ulkoisen virtalähdeyksikön käyttöä. BD-RE, BD-R Panasonicin Blu-ray-tallentimella muodossa DR tallennetut levyt eivät mahdollisesti toista ääntä jne. kunnolla. Alkuohjeet DVD-Video Tämä laite toistaa DVD-videota, jonka merkintä sisältää aluenumeron 2 tai ALL. Esimerkki: 2 2 ALL 3 5 Viimeistele Tallentimella jne. tallennettu DVD-R/RW/R DL, +R/+RW/ +R DL ja CD-R/RW -levy tulee viimeistellä tallentimella, jotta se voidaan toistaa tällä laitteella. Jos haluat lisätietoja, katso tallentimen käyttöohjeita. BD-Video Tämä laite tukee ääntä korkealla bittinopeudella (Dolby Digital Plus, Dolby TrueHD, DTS-HD High Resolution Audio ja DTS-HD Master Audio), jota käytetään BD-videossa. Jos Dolby D/Dolby D +/Dolby TrueHD asetetaan asentoon PCM, Dolby-äänien enimmäismäärä on 2-kanavainen PCM. ( 25) Musiikki-CD Toimintaa ja äänen laatua ei taata CD-levyille, jotka eivät ole yhteensopivia määritelmän CD-DA kanssa (kopiointirajoitetut CD-levyt, jne.). Ei mahdollisesti voida toistaa yllä mainittuja tietovälineitä joissain tapauksissa tietovälineen tyypin, tallennusolosuhteiden, tallennusmenetelmän tai tiedostojen luontitavan vuoksi. Levyn valmistajat voivat säätää sitä, kuinka levyt toistetaan. Siten et mahdollisesti voi aina ohjata toistoa kuten kuvattu näissä käyttöohjeissa. Lue levyn ohjeet huolellisesti. 7

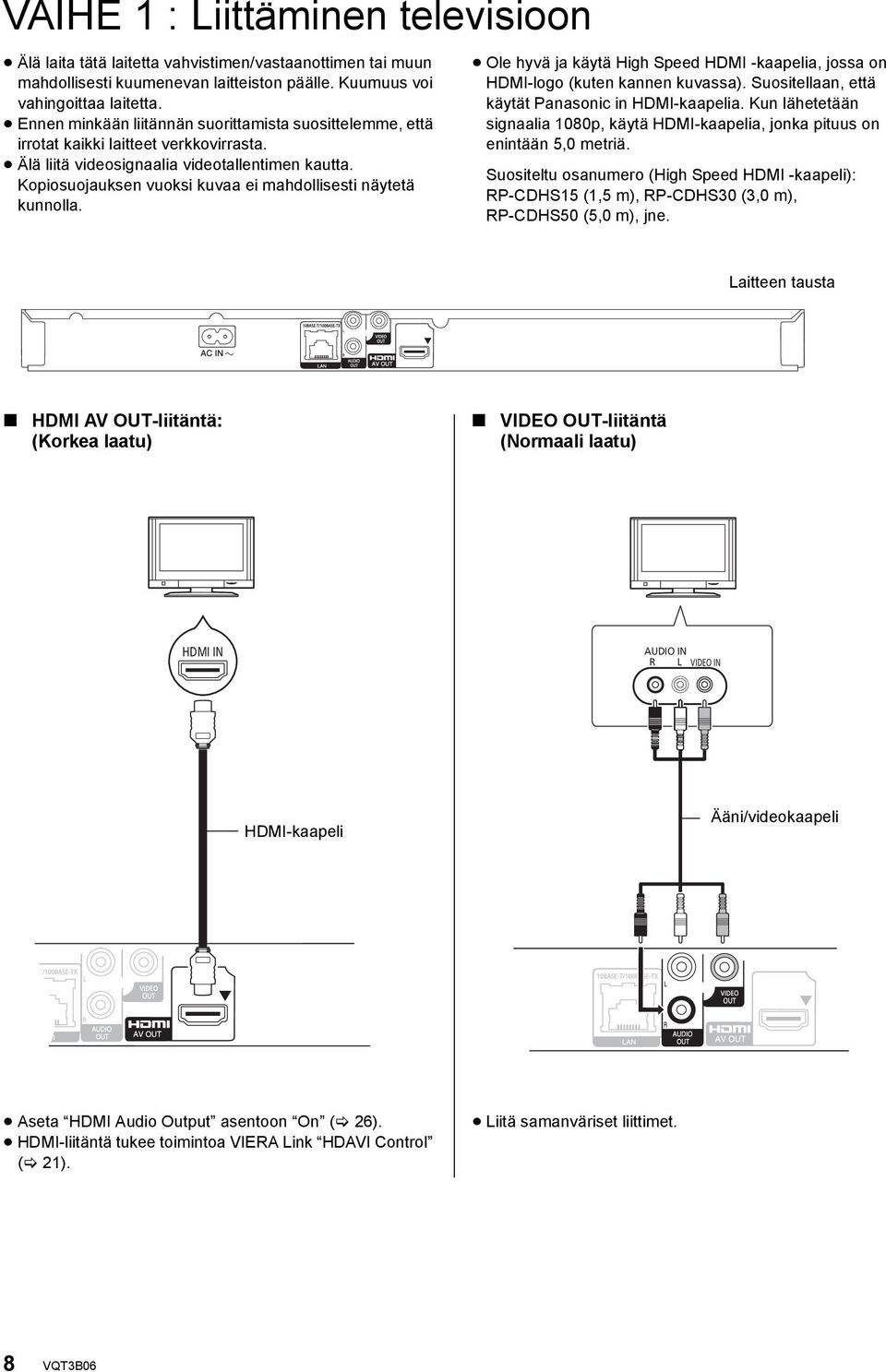

8 VAIHE 1 : Liittäminen televisioon Yhteydet ja asetukset Älä laita tätä laitetta vahvistimen/vastaanottimen tai muun mahdollisesti kuumenevan laitteiston päälle. Kuumuus voi vahingoittaa laitetta. Ennen minkään liitännän suorittamista suosittelemme, että irrotat kaikki laitteet verkkovirrasta. Älä liitä videosignaalia videotallentimen kautta. Kopiosuojauksen vuoksi kuvaa ei mahdollisesti näytetä kunnolla. Ole hyvä ja käytä High Speed HDMI -kaapelia, jossa on HDMI-logo (kuten kannen kuvassa). Suositellaan, että käytät Panasonic in HDMI-kaapelia. Kun lähetetään signaalia 1080p, käytä HDMI-kaapelia, jonka pituus on enintään 5,0 metriä. Suositeltu osanumero (High Speed HDMI -kaapeli): RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), jne. Laitteen tausta HDMI AV OUT-liitäntä: (Korkea laatu) VIDEO OUT-liitäntä (Normaali laatu) HDMI IN AUDIO IN R L VIDEO IN HDMI-kaapeli Ääni/videokaapeli Aseta HDMI Audio Output asentoon On ( 26). HDMI-liitäntä tukee toimintoa VIERA Link HDAVI Control ( 21). Liitä samanväriset liittimet. 8

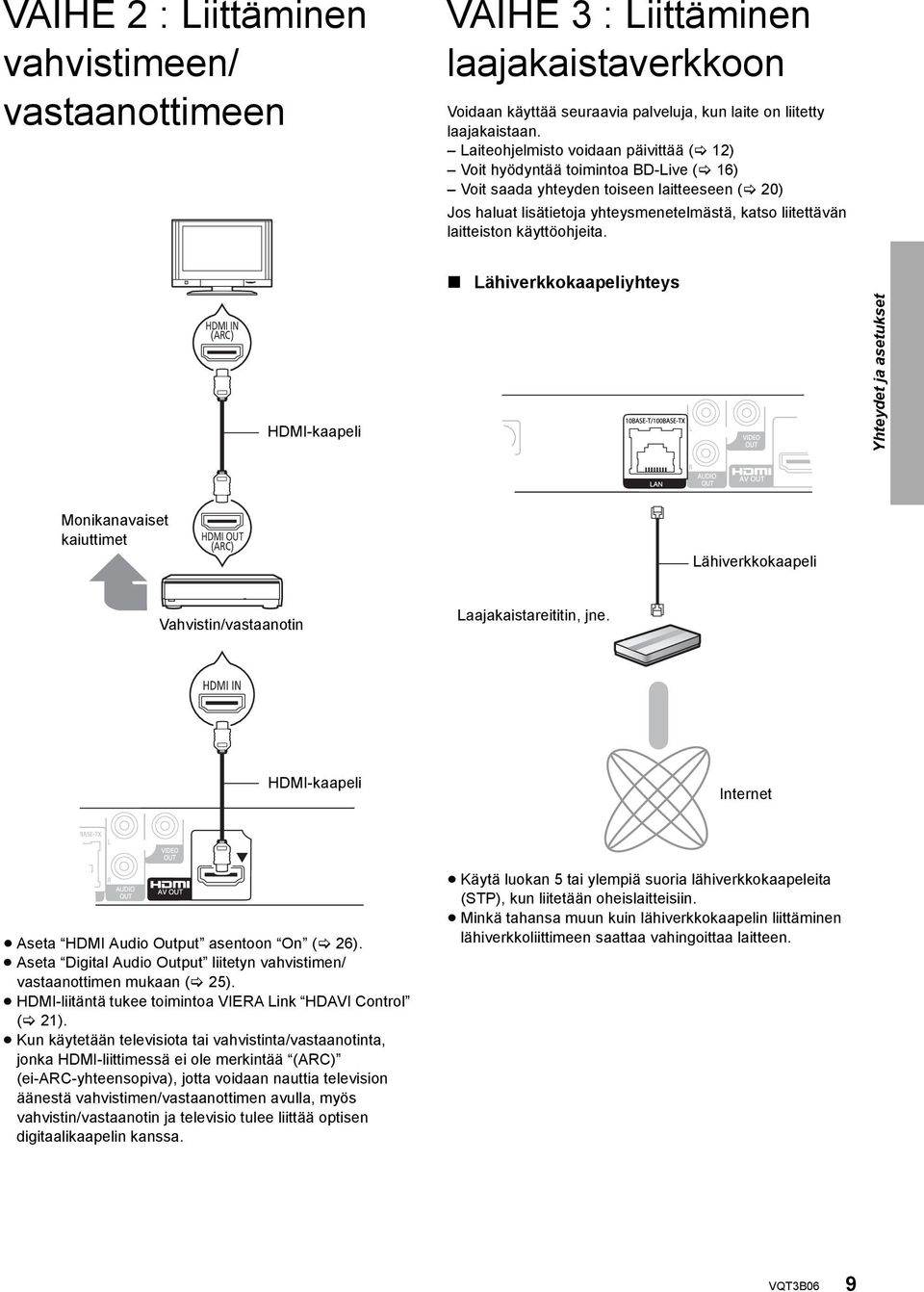

9 VAIHE 2 : Liittäminen vahvistimeen/ vastaanottimeen VAIHE 3 : Liittäminen laajakaistaverkkoon Voidaan käyttää seuraavia palveluja, kun laite on liitetty laajakaistaan. Laiteohjelmisto voidaan päivittää ( 12) Voit hyödyntää toimintoa BD-Live ( 16) Voit saada yhteyden toiseen laitteeseen ( 20) Jos haluat lisätietoja yhteysmenetelmästä, katso liitettävän laitteiston käyttöohjeita. Lähiverkkokaapeliyhteys HDMI IN (ARC) HDMI-kaapeli Yhteydet ja asetukset Monikanavaiset kaiuttimet HDMI OUT (ARC) Lähiverkkokaapeli Vahvistin/vastaanotin Laajakaistareititin, jne. HDMI IN HDMI-kaapeli Internet Aseta HDMI Audio Output asentoon On ( 26). Aseta Digital Audio Output liitetyn vahvistimen/ vastaanottimen mukaan ( 25). HDMI-liitäntä tukee toimintoa VIERA Link HDAVI Control ( 21). Kun käytetään televisiota tai vahvistinta/vastaanotinta, jonka HDMI-liittimessä ei ole merkintää (ARC) (ei-arc-yhteensopiva), jotta voidaan nauttia television äänestä vahvistimen/vastaanottimen avulla, myös vahvistin/vastaanotin ja televisio tulee liittää optisen digitaalikaapelin kanssa. Käytä luokan 5 tai ylempiä suoria lähiverkkokaapeleita (STP), kun liitetään oheislaitteisiin. Minkä tahansa muun kuin lähiverkkokaapelin liittäminen lähiverkkoliittimeen saattaa vahingoittaa laitteen. 9

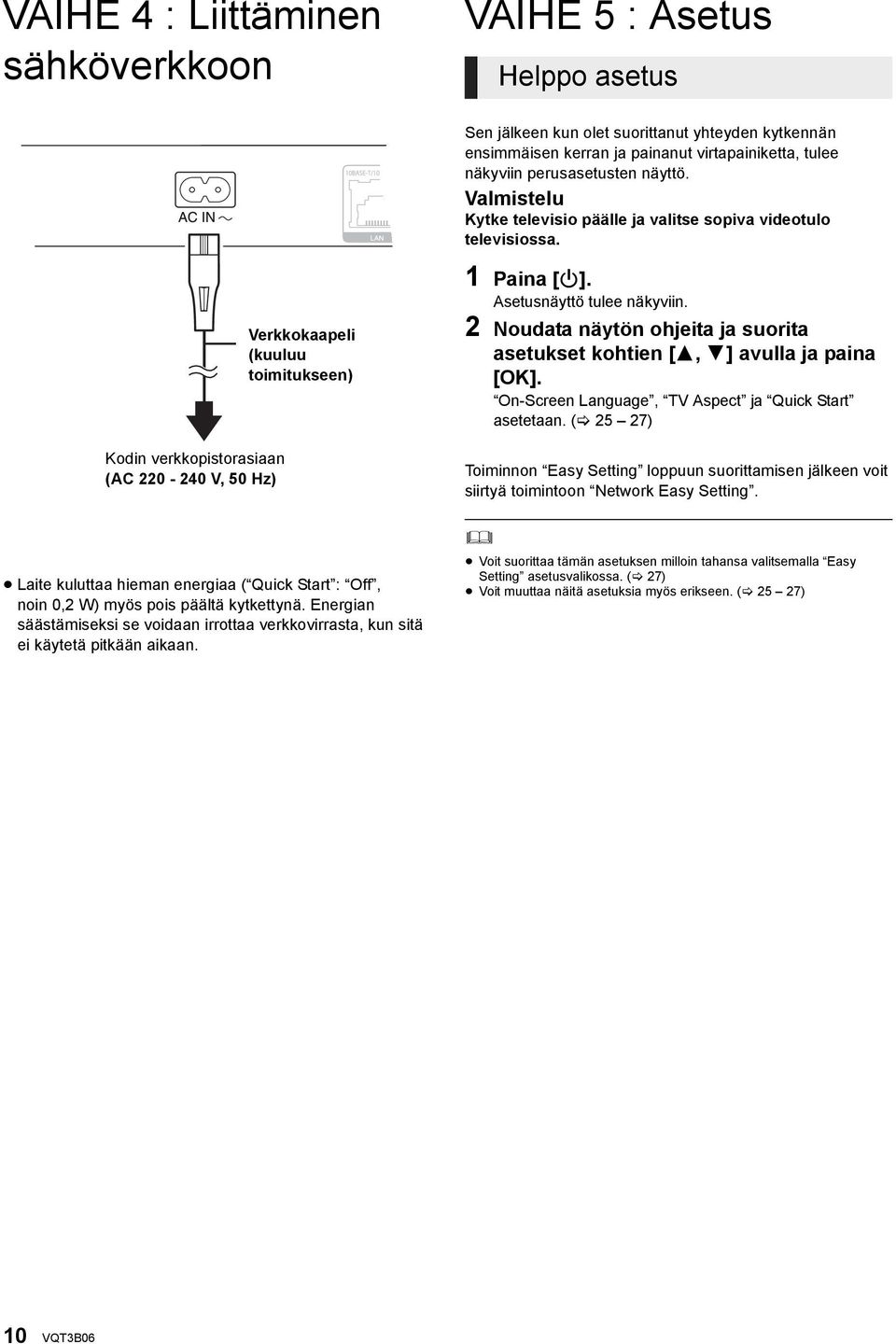

10 VAIHE 4 : Liittäminen sähköverkkoon VAIHE 5 : Asetus Helppo asetus Sen jälkeen kun olet suorittanut yhteyden kytkennän ensimmäisen kerran ja painanut virtapainiketta, tulee näkyviin perusasetusten näyttö. Valmistelu Kytke televisio päälle ja valitse sopiva videotulo televisiossa. Kodin verkkopistorasiaan (AC V, 50 Hz) Verkkokaapeli (kuuluu toimitukseen) 1 Paina [Í]. Asetusnäyttö tulee näkyviin. 2 Noudata näytön ohjeita ja suorita asetukset kohtien [3, 4] avulla ja paina [OK]. On-Screen Language, TV Aspect ja Quick Start asetetaan. ( 25 27) Toiminnon Easy Setting loppuun suorittamisen jälkeen voit siirtyä toimintoon Network Easy Setting. Laite kuluttaa hieman energiaa ( Quick Start : Off, noin 0,2 W) myös pois päältä kytkettynä. Energian säästämiseksi se voidaan irrottaa verkkovirrasta, kun sitä ei käytetä pitkään aikaan. Voit suorittaa tämän asetuksen milloin tahansa valitsemalla Easy Setting asetusvalikossa. ( 27) Voit muuttaa näitä asetuksia myös erikseen. ( 25 27) 10

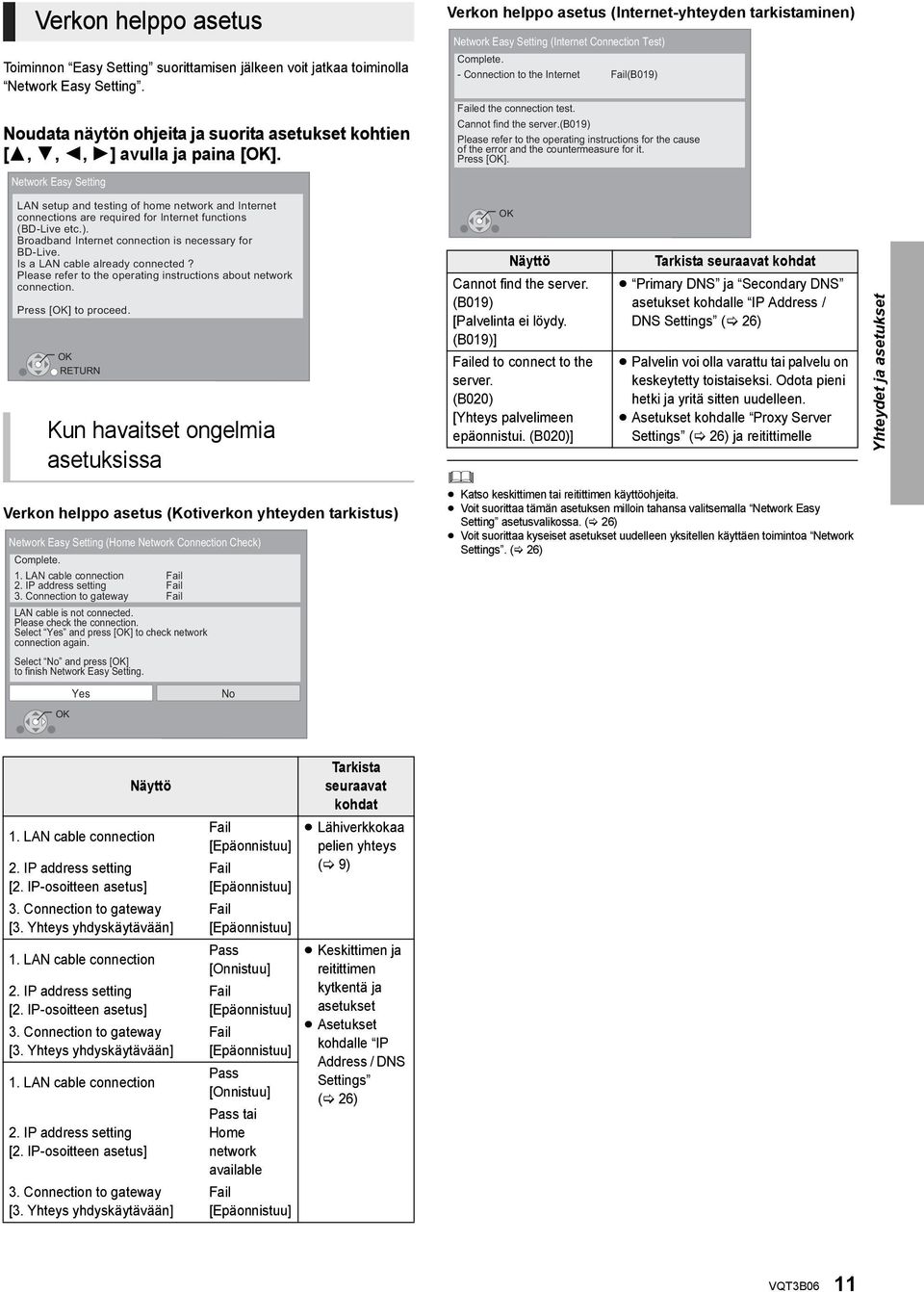

11 Verkon helppo asetus Toiminnon Easy Setting suorittamisen jälkeen voit jatkaa toiminolla Network Easy Setting. Noudata näytön ohjeita ja suorita asetukset kohtien [3, 4, 2, 1] avulla ja paina [OK]. Network Easy Setting Verkon helppo asetus (Internet-yhteyden tarkistaminen) Network Easy Setting (Internet Connection Test) Complete. - Connection to the Internet Fail(B019) Failed the connection test. Cannot find the server.(b019) Please refer to the operating instructions for the cause of the error and the countermeasure for it. Press [OK]. LAN setup and testing of home network and Internet connections are required for Internet functions (BD-Live etc.). Broadband Internet connection is necessary for BD-Live. Is a LAN cable already connected? Please refer to the operating instructions about network connection. Press [OK] to proceed. OK RETURN Kun havaitset ongelmia asetuksissa Verkon helppo asetus (Kotiverkon yhteyden tarkistus) Network Easy Setting (Home Network Connection Check) Complete. 1. LAN cable connection 2. IP address setting 3. Connection to gateway OK Yes Fail Fail Fail LAN cable is not connected. Please check the connection. Select Yes and press [OK] to check network connection again. Select No and press [OK] to finish Network Easy Setting. No OK Näyttö Cannot find the server. (B019) [Palvelinta ei löydy. (B019)] Failed to connect to the server. (B020) [Yhteys palvelimeen epäonnistui. (B020)] Tarkista seuraavat kohdat Primary DNS ja Secondary DNS asetukset kohdalle IP Address / DNS Settings ( 26) Palvelin voi olla varattu tai palvelu on keskeytetty toistaiseksi. Odota pieni hetki ja yritä sitten uudelleen. Asetukset kohdalle Proxy Server Settings ( 26) ja reitittimelle Katso keskittimen tai reitittimen käyttöohjeita. Voit suorittaa tämän asetuksen milloin tahansa valitsemalla Network Easy Setting asetusvalikossa. ( 26) Voit suorittaa kyseiset asetukset uudelleen yksitellen käyttäen toimintoa Network Settings. ( 26) Yhteydet ja asetukset Näyttö 1. LAN cable connection 2. IP address setting [2. IP-osoitteen asetus] 3. Connection to gateway [3. Yhteys yhdyskäytävään] 1. LAN cable connection 2. IP address setting [2. IP-osoitteen asetus] 3. Connection to gateway [3. Yhteys yhdyskäytävään] 1. LAN cable connection 2. IP address setting [2. IP-osoitteen asetus] 3. Connection to gateway [3. Yhteys yhdyskäytävään] Fail [Epäonnistuu] Fail [Epäonnistuu] Fail [Epäonnistuu] Pass [Onnistuu] Fail [Epäonnistuu] Fail [Epäonnistuu] Pass [Onnistuu] Pass tai Home network available Fail [Epäonnistuu] Tarkista seuraavat kohdat Lähiverkkokaa pelien yhteys ( 9) Keskittimen ja reitittimen kytkentä ja asetukset Asetukset kohdalle IP Address / DNS Settings ( 26) 11

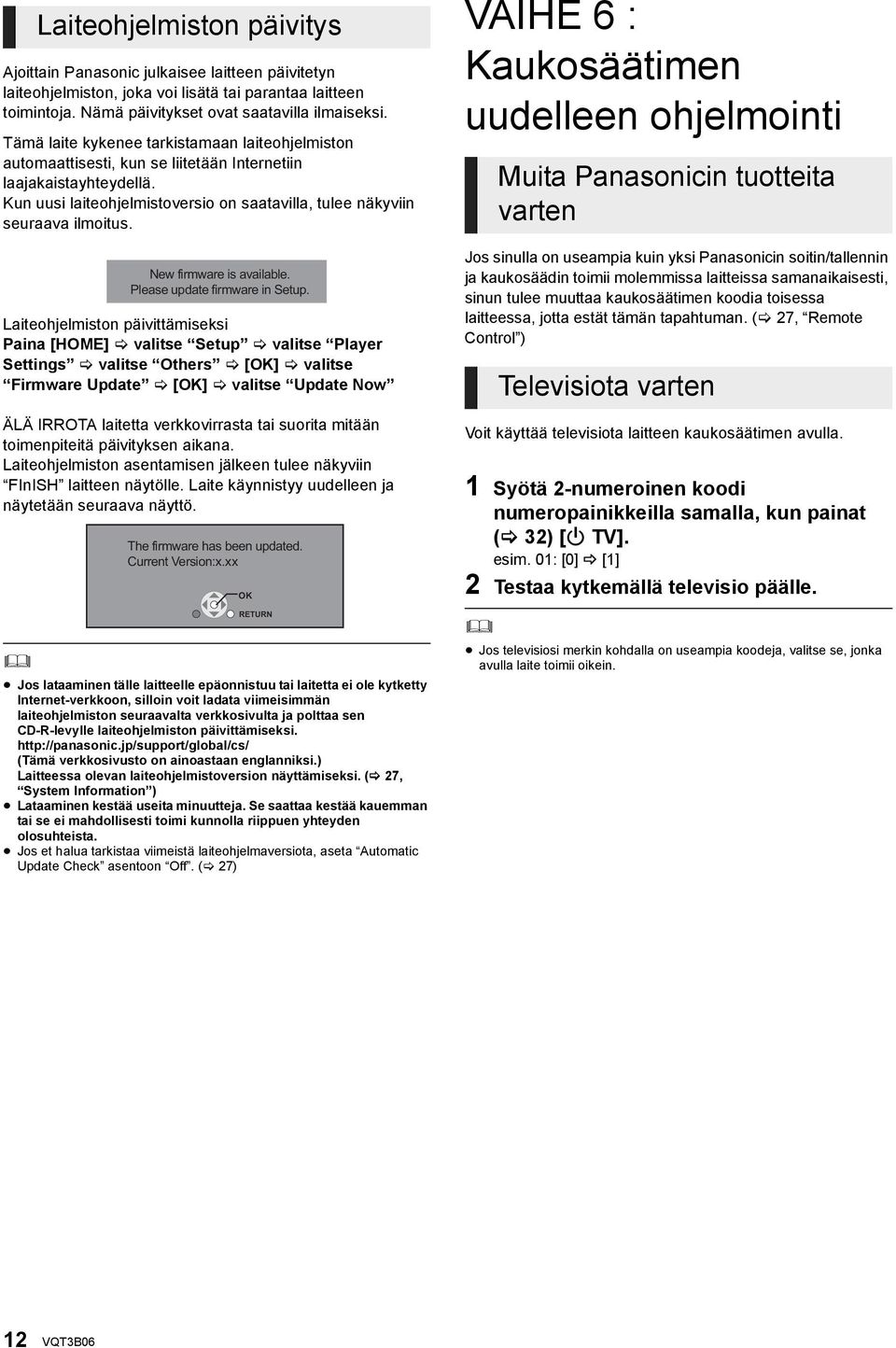

12 Laiteohjelmiston päivitys Ajoittain Panasonic julkaisee laitteen päivitetyn laiteohjelmiston, joka voi lisätä tai parantaa laitteen toimintoja. Nämä päivitykset ovat saatavilla ilmaiseksi. Tämä laite kykenee tarkistamaan laiteohjelmiston automaattisesti, kun se liitetään Internetiin laajakaistayhteydellä. Kun uusi laiteohjelmistoversio on saatavilla, tulee näkyviin seuraava ilmoitus. New firmware is available. Please update firmware in Setup. Laiteohjelmiston päivittämiseksi Paina [HOME] valitse Setup valitse Player Settings valitse Others [OK] valitse Firmware Update [OK] valitse Update Now ÄLÄ IRROTA laitetta verkkovirrasta tai suorita mitään toimenpiteitä päivityksen aikana. Laiteohjelmiston asentamisen jälkeen tulee näkyviin FInISH laitteen näytölle. Laite käynnistyy uudelleen ja näytetään seuraava näyttö. The firmware has been updated. Current Version:x.xx Jos lataaminen tälle laitteelle epäonnistuu tai laitetta ei ole kytketty Internet-verkkoon, silloin voit ladata viimeisimmän laiteohjelmiston seuraavalta verkkosivulta ja polttaa sen CD-R-levylle laiteohjelmiston päivittämiseksi. (Tämä verkkosivusto on ainoastaan englanniksi.) Laitteessa olevan laiteohjelmistoversion näyttämiseksi. ( 27, System Information ) Lataaminen kestää useita minuutteja. Se saattaa kestää kauemman tai se ei mahdollisesti toimi kunnolla riippuen yhteyden olosuhteista. Jos et halua tarkistaa viimeistä laiteohjelmaversiota, aseta Automatic Update Check asentoon Off. ( 27) OK RETURN VAIHE 6 : Kaukosäätimen uudelleen ohjelmointi Muita Panasonicin tuotteita varten Jos sinulla on useampia kuin yksi Panasonicin soitin/tallennin ja kaukosäädin toimii molemmissa laitteissa samanaikaisesti, sinun tulee muuttaa kaukosäätimen koodia toisessa laitteessa, jotta estät tämän tapahtuman. ( 27, Remote Control ) Televisiota varten Voit käyttää televisiota laitteen kaukosäätimen avulla. 1 Syötä 2-numeroinen koodi numeropainikkeilla samalla, kun painat ( 32) [Í TV]. esim. 01: [0] [1] 2 Testaa kytkemällä televisio päälle. Jos televisiosi merkin kohdalla on useampia koodeja, valitse se, jonka avulla laite toimii oikein. 12

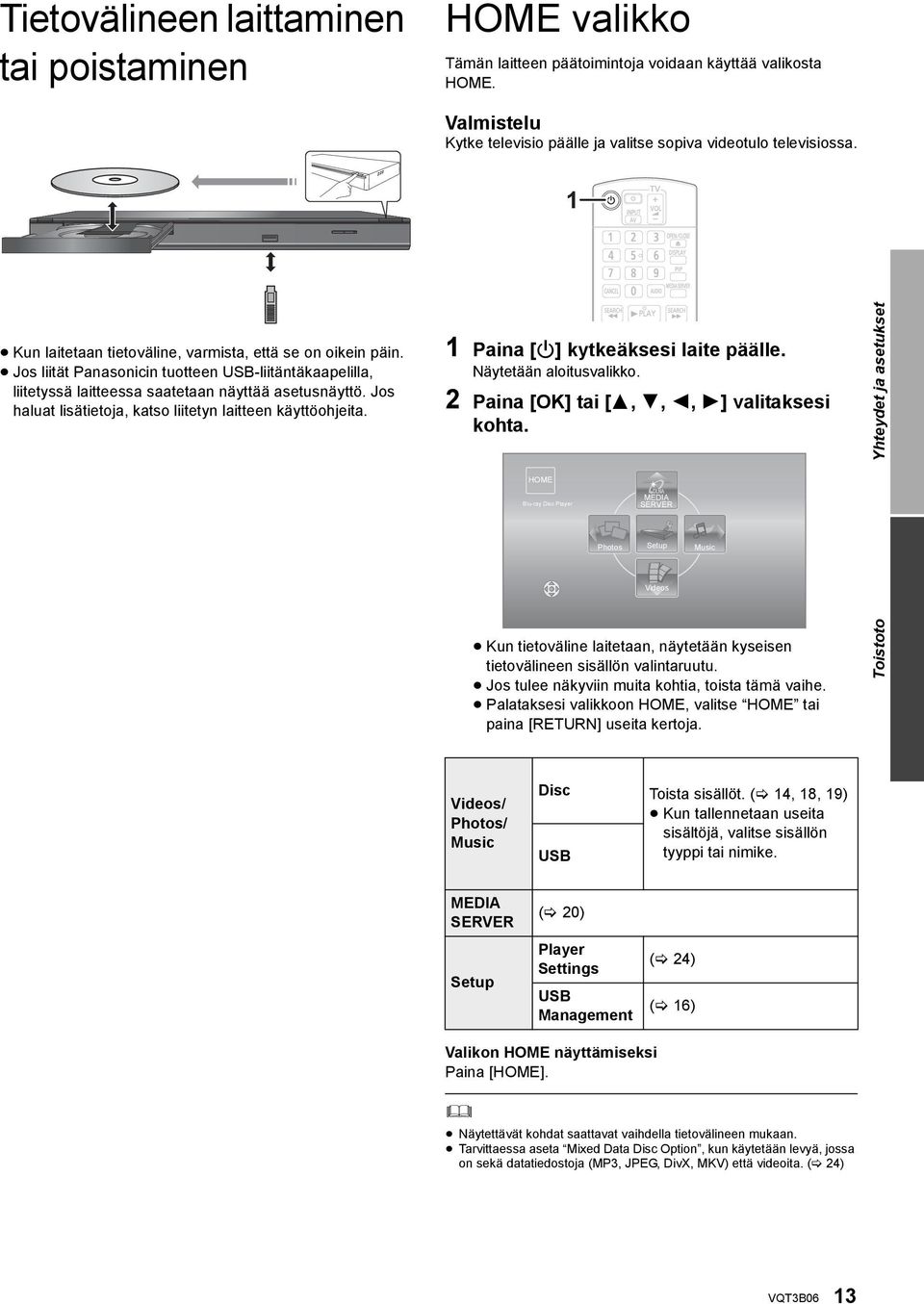

13 Tietovälineen laittaminen Toistoto tai poistaminen HOME valikko Tämän laitteen päätoimintoja voidaan käyttää valikosta HOME. Valmistelu Kytke televisio päälle ja valitse sopiva videotulo televisiossa. 1 Kun laitetaan tietoväline, varmista, että se on oikein päin. Jos liität Panasonicin tuotteen USB-liitäntäkaapelilla, liitetyssä laitteessa saatetaan näyttää asetusnäyttö. Jos haluat lisätietoja, katso liitetyn laitteen käyttöohjeita. 1 Paina [Í] kytkeäksesi laite päälle. Näytetään aloitusvalikko. 2 Paina [OK] tai [3, 4, 2, 1] valitaksesi kohta. Yhteydet ja asetukset HOME Blu-ray Disc Player MEDIA SERVER Photos Setup Music Videos Kun tietoväline laitetaan, näytetään kyseisen tietovälineen sisällön valintaruutu. Jos tulee näkyviin muita kohtia, toista tämä vaihe. Palataksesi valikkoon HOME, valitse HOME tai paina [RETURN] useita kertoja. Toistoto Videos/ Photos/ Music Disc Toista sisällöt. ( 14, 18, 19) Kun tallennetaan useita sisältöjä, valitse sisällön tyyppi tai nimike. USB MEDIA SERVER Setup ( 20) Player Settings USB Management ( 24) ( 16) Valikon HOME näyttämiseksi Paina [HOME]. Näytettävät kohdat saattavat vaihdella tietovälineen mukaan. Tarvittaessa aseta Mixed Data Disc Option, kun käytetään levyä, jossa on sekä datatiedostoja (MP3, JPEG, DivX, MKV) että videoita. ( 24) 13

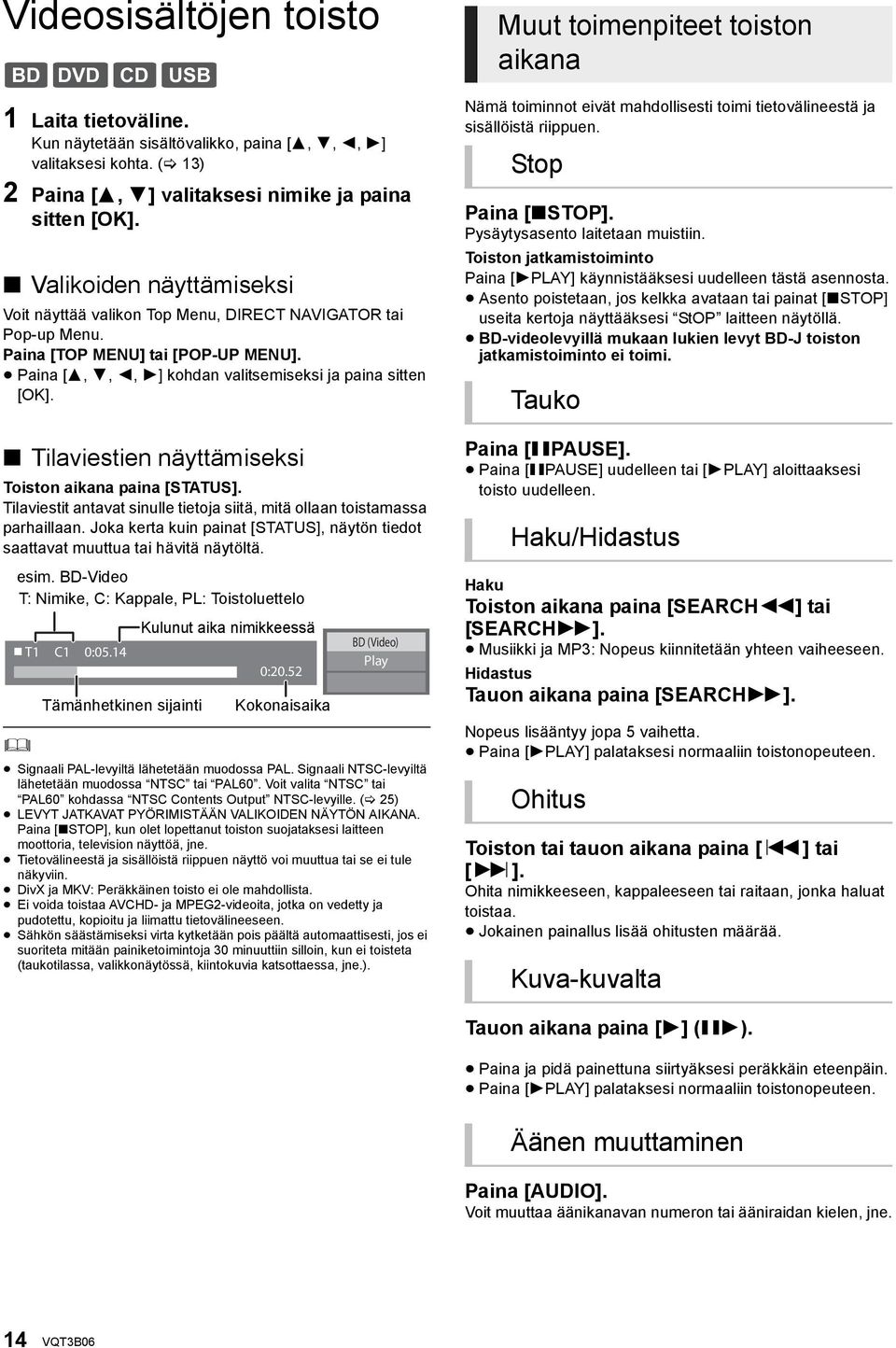

14 Videosisältöjen toisto BD DVD CD USB 1 Laita tietoväline. Kun näytetään sisältövalikko, paina [3, 4, 2, 1] valitaksesi kohta. ( 13) 2 Paina [3, 4] valitaksesi nimike ja paina sitten [OK]. Valikoiden näyttämiseksi Voit näyttää valikon Top Menu, DIRECT NAVIGATOR tai Pop-up Menu. Paina [TOP MENU] tai [POP-UP MENU]. Paina [3, 4, 2, 1] kohdan valitsemiseksi ja paina sitten [OK]. Tilaviestien näyttämiseksi Toiston aikana paina [STATUS]. Tilaviestit antavat sinulle tietoja siitä, mitä ollaan toistamassa parhaillaan. Joka kerta kuin painat [STATUS], näytön tiedot saattavat muuttua tai hävitä näytöltä. esim. BD-Video T: Nimike, C: Kappale, PL: Toistoluettelo T1 C1 0:05.14 Tämänhetkinen sijainti Kulunut aika nimikkeessä 0:20.52 Kokonaisaika BD (Video) Play Signaali PAL-levyiltä lähetetään muodossa PAL. Signaali NTSC-levyiltä lähetetään muodossa NTSC tai PAL60. Voit valita NTSC tai PAL60 kohdassa NTSC Contents Output NTSC-levyille. ( 25) LEVYT JATKAVAT PYÖRIMISTÄÄN VALIKOIDEN NÄYTÖN AIKANA. Paina [ STOP], kun olet lopettanut toiston suojataksesi laitteen moottoria, television näyttöä, jne. Tietovälineestä ja sisällöistä riippuen näyttö voi muuttua tai se ei tule näkyviin. DivX ja MKV: Peräkkäinen toisto ei ole mahdollista. Ei voida toistaa AVCHD- ja MPEG2-videoita, jotka on vedetty ja pudotettu, kopioitu ja liimattu tietovälineeseen. Sähkön säästämiseksi virta kytketään pois päältä automaattisesti, jos ei suoriteta mitään painiketoimintoja 30 minuuttiin silloin, kun ei toisteta (taukotilassa, valikkonäytössä, kiintokuvia katsottaessa, jne.). Muut toimenpiteet toiston aikana Nämä toiminnot eivät mahdollisesti toimi tietovälineestä ja sisällöistä riippuen. Stop Paina [ STOP]. Pysäytysasento laitetaan muistiin. Toiston jatkamistoiminto Paina [1PLAY] käynnistääksesi uudelleen tästä asennosta. Asento poistetaan, jos kelkka avataan tai painat [ STOP] useita kertoja näyttääksesi StOP laitteen näytöllä. BD-videolevyillä mukaan lukien levyt BD-J toiston jatkamistoiminto ei toimi. Tauko Paina [;PAUSE]. Paina [;PAUSE] uudelleen tai [1PLAY] aloittaaksesi toisto uudelleen. Haku/Hidastus Haku Toiston aikana paina [SEARCH6] tai [SEARCH5]. Musiikki ja MP3: Nopeus kiinnitetään yhteen vaiheeseen. Hidastus Tauon aikana paina [SEARCH5]. Nopeus lisääntyy jopa 5 vaihetta. Paina [1PLAY] palataksesi normaaliin toistonopeuteen. Ohitus Toiston tai tauon aikana paina [:] tai [9]. Ohita nimikkeeseen, kappaleeseen tai raitaan, jonka haluat toistaa. Jokainen painallus lisää ohitusten määrää. Kuva-kuvalta Tauon aikana paina [1] (;1). Paina ja pidä painettuna siirtyäksesi peräkkäin eteenpäin. Paina [1PLAY] palataksesi normaaliin toistonopeuteen. Äänen muuttaminen Paina [AUDIO]. Voit muuttaa äänikanavan numeron tai ääniraidan kielen, jne. 14

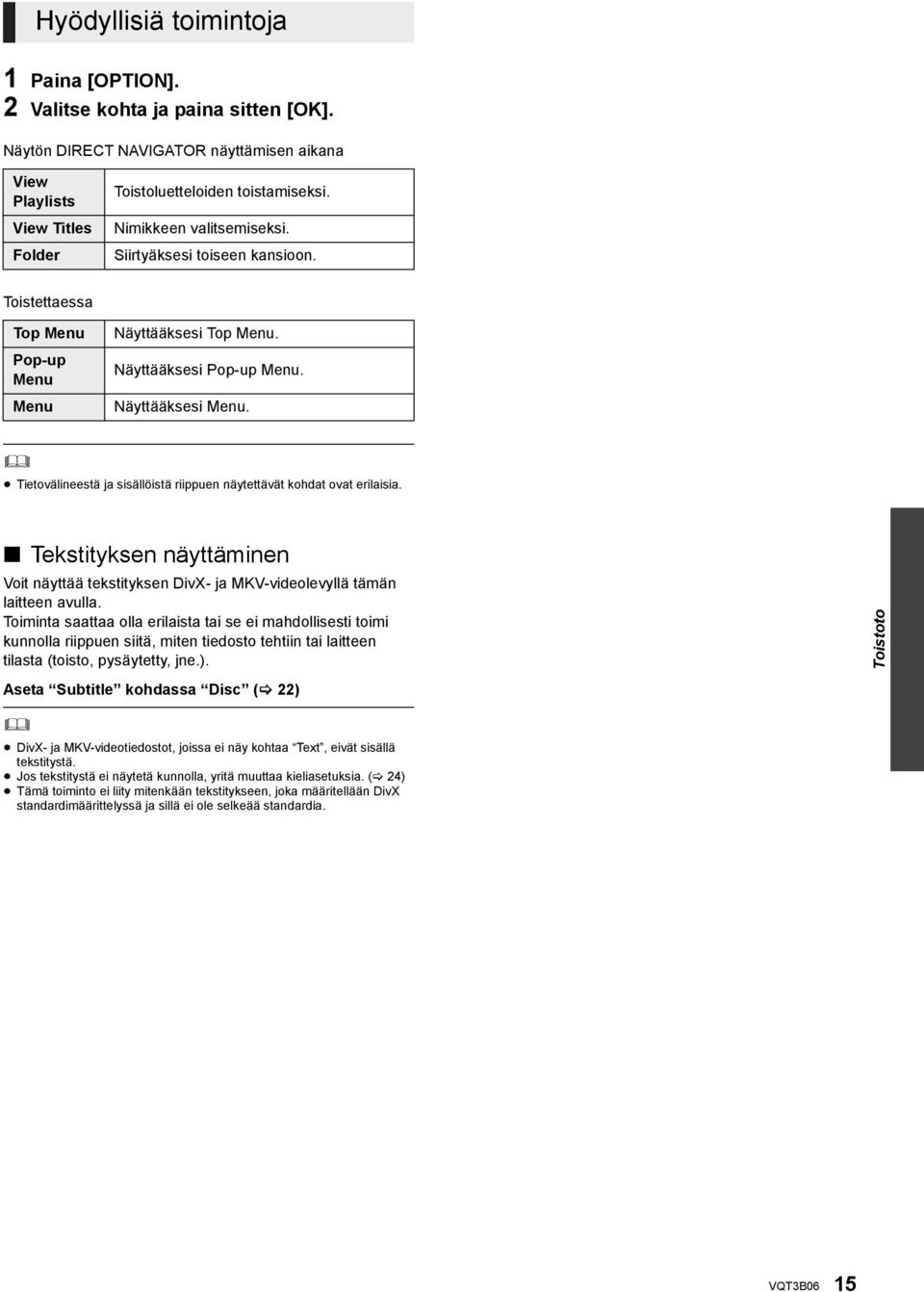

15 Hyödyllisiä toimintoja 1 Paina [OPTION]. 2 Valitse kohta ja paina sitten [OK]. Näytön DIRECT NAVIGATOR näyttämisen aikana View Playlists View Titles Folder Toistoluetteloiden toistamiseksi. Nimikkeen valitsemiseksi. Siirtyäksesi toiseen kansioon. Toistettaessa Top Menu Pop-up Menu Menu Näyttääksesi Top Menu. Näyttääksesi Pop-up Menu. Näyttääksesi Menu. Tietovälineestä ja sisällöistä riippuen näytettävät kohdat ovat erilaisia. Tekstityksen näyttäminen Voit näyttää tekstityksen DivX- ja MKV-videolevyllä tämän laitteen avulla. Toiminta saattaa olla erilaista tai se ei mahdollisesti toimi kunnolla riippuen siitä, miten tiedosto tehtiin tai laitteen tilasta (toisto, pysäytetty, jne.). Aseta Subtitle kohdassa Disc ( 22) Toistoto DivX- ja MKV-videotiedostot, joissa ei näy kohtaa Text, eivät sisällä tekstitystä. Jos tekstitystä ei näytetä kunnolla, yritä muuttaa kieliasetuksia. ( 24) Tämä toiminto ei liity mitenkään tekstitykseen, joka määritellään DivX standardimäärittelyssä ja sillä ei ole selkeää standardia. 15

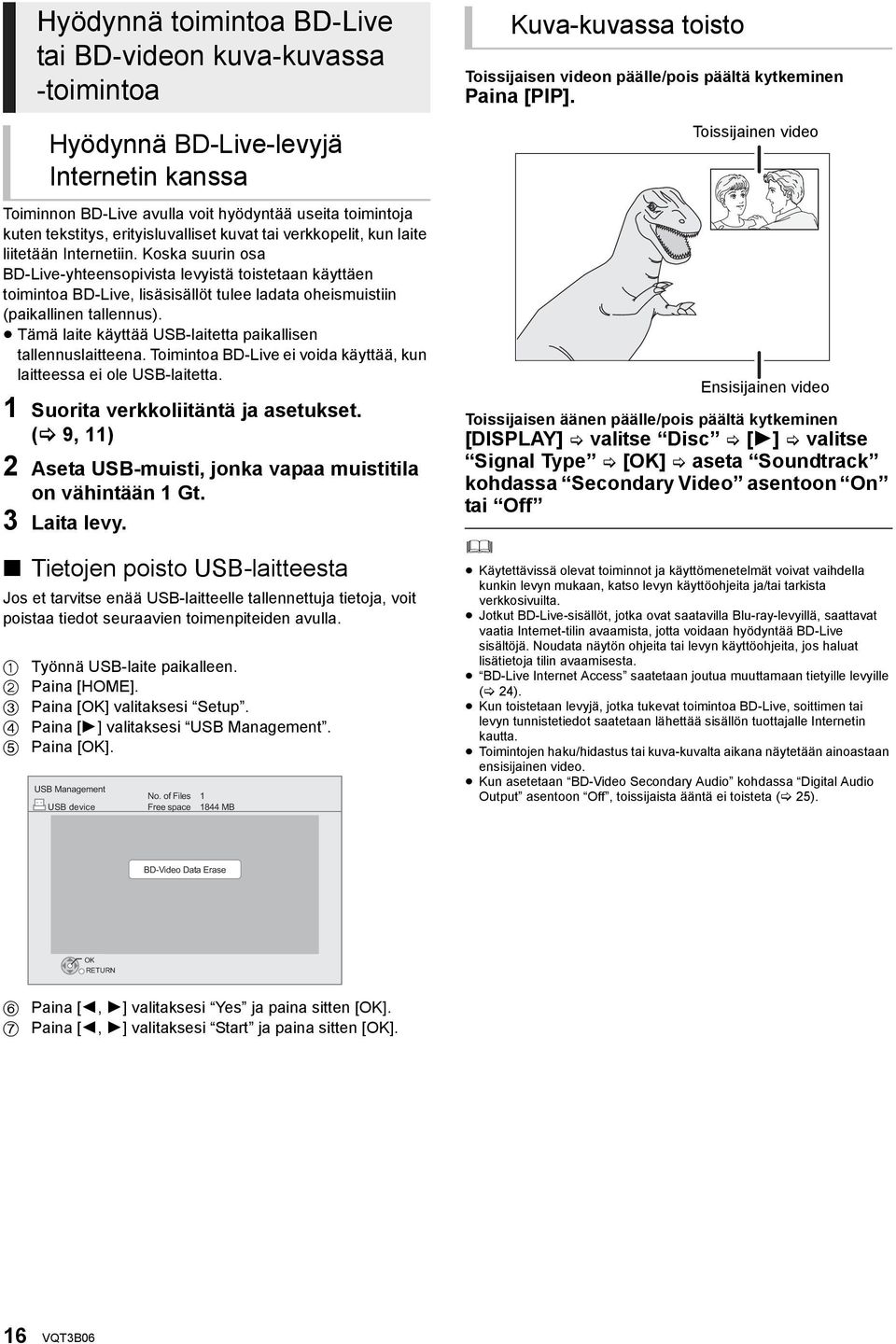

16 Hyödynnä toimintoa BD-Live tai BD-videon kuva-kuvassa -toimintoa Hyödynnä BD-Live-levyjä Internetin kanssa Toiminnon BD-Live avulla voit hyödyntää useita toimintoja kuten tekstitys, erityisluvalliset kuvat tai verkkopelit, kun laite liitetään Internetiin. Koska suurin osa BD-Live-yhteensopivista levyistä toistetaan käyttäen toimintoa BD-Live, lisäsisällöt tulee ladata oheismuistiin (paikallinen tallennus). Tämä laite käyttää USB-laitetta paikallisen tallennuslaitteena. Toimintoa BD-Live ei voida käyttää, kun laitteessa ei ole USB-laitetta. 1 Suorita verkkoliitäntä ja asetukset. ( 9, 11) 2 Aseta USB-muisti, jonka vapaa muistitila on vähintään 1 Gt. 3 Laita levy. Tietojen poisto USB-laitteesta Jos et tarvitse enää USB-laitteelle tallennettuja tietoja, voit poistaa tiedot seuraavien toimenpiteiden avulla. 1 Työnnä USB-laite paikalleen. 2 Paina [HOME]. 3 Paina [OK] valitaksesi Setup. 4 Paina [1] valitaksesi USB Management. 5 Paina [OK]. USB Management USB device No. of Files 1 Free space 1844 MB Toissijaisen videon päälle/pois päältä kytkeminen Paina [PIP]. Toissijaisen äänen päälle/pois päältä kytkeminen [DISPLAY] valitse Disc [1] valitse Signal Type [OK] aseta Soundtrack kohdassa Secondary Video asentoon On tai Off Kuva-kuvassa toisto Toissijainen video Ensisijainen video Käytettävissä olevat toiminnot ja käyttömenetelmät voivat vaihdella kunkin levyn mukaan, katso levyn käyttöohjeita ja/tai tarkista verkkosivuilta. Jotkut BD-Live-sisällöt, jotka ovat saatavilla Blu-ray-levyillä, saattavat vaatia Internet-tilin avaamista, jotta voidaan hyödyntää BD-Live sisältöjä. Noudata näytön ohjeita tai levyn käyttöohjeita, jos haluat lisätietoja tilin avaamisesta. BD-Live Internet Access saatetaan joutua muuttamaan tietyille levyille ( 24). Kun toistetaan levyjä, jotka tukevat toimintoa BD-Live, soittimen tai levyn tunnistetiedot saatetaan lähettää sisällön tuottajalle Internetin kautta. Toimintojen haku/hidastus tai kuva-kuvalta aikana näytetään ainoastaan ensisijainen video. Kun asetetaan BD-Video Secondary Audio kohdassa Digital Audio Output asentoon Off, toissijaista ääntä ei toisteta ( 25). BD-Video Data Erase OK RETURN 6 Paina [2, 1] valitaksesi Yes ja paina sitten [OK]. 7 Paina [2, 1] valitaksesi Start ja paina sitten [OK]. 16

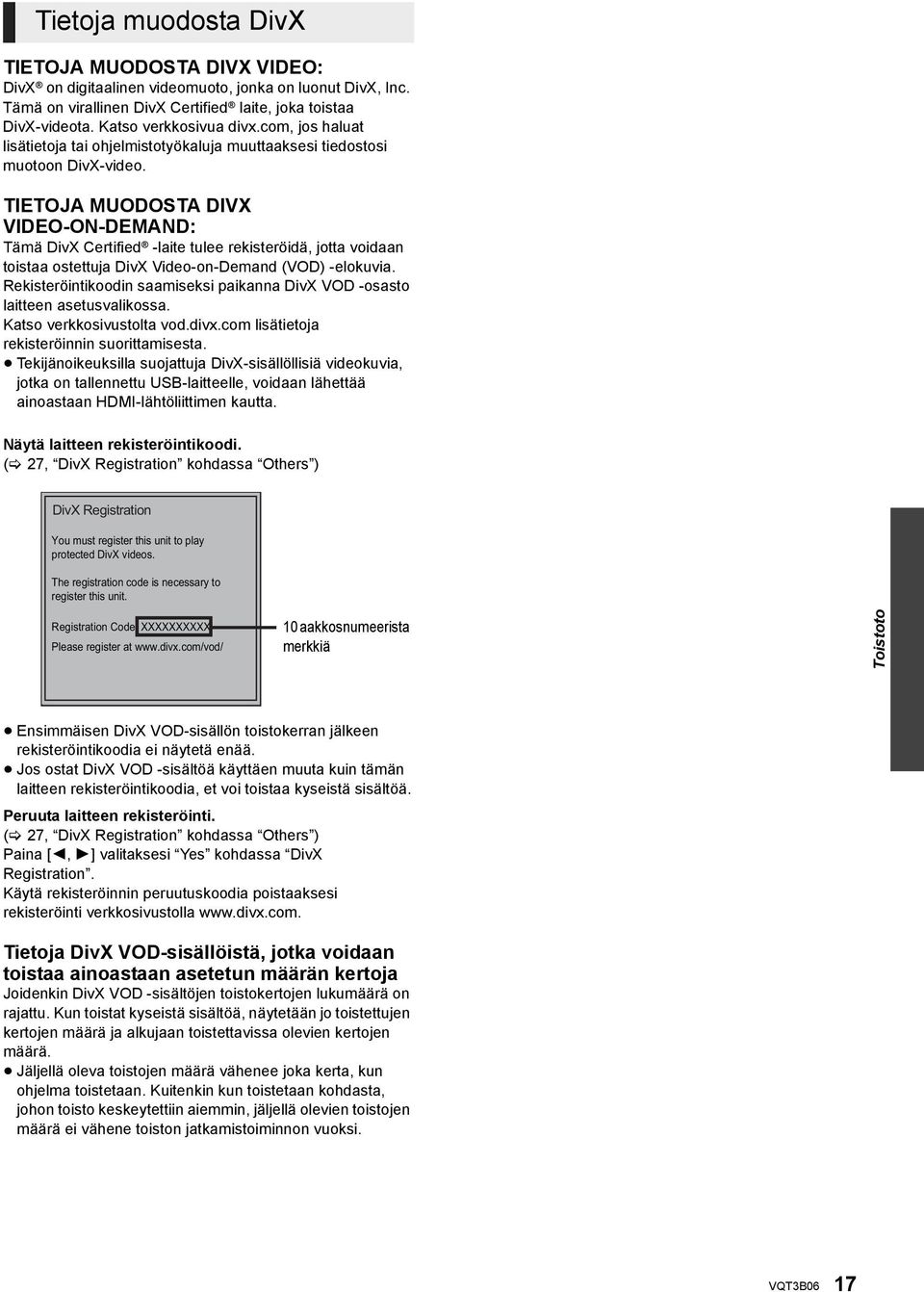

17 Tietoja muodosta DivX TIETOJA MUODOSTA DIVX VIDEO: DivX on digitaalinen videomuoto, jonka on luonut DivX, Inc. Tämä on virallinen DivX Certified laite, joka toistaa DivX-videota. Katso verkkosivua divx.com, jos haluat lisätietoja tai ohjelmistotyökaluja muuttaaksesi tiedostosi muotoon DivX-video. TIETOJA MUODOSTA DIVX VIDEO-ON-DEMAND: Tämä DivX Certified -laite tulee rekisteröidä, jotta voidaan toistaa ostettuja DivX Video-on-Demand (VOD) -elokuvia. Rekisteröintikoodin saamiseksi paikanna DivX VOD -osasto laitteen asetusvalikossa. Katso verkkosivustolta vod.divx.com lisätietoja rekisteröinnin suorittamisesta. Tekijänoikeuksilla suojattuja DivX-sisällöllisiä videokuvia, jotka on tallennettu USB-laitteelle, voidaan lähettää ainoastaan HDMI-lähtöliittimen kautta. Näytä laitteen rekisteröintikoodi. ( 27, DivX Registration kohdassa Others ) DivX Registration You must register this unit to play protected DivX videos. The registration code is necessary to register this unit. Registration Code: XXXXXXXXXX Please register at 10 aakkosnumeerista merkkiä Toistoto Ensimmäisen DivX VOD-sisällön toistokerran jälkeen rekisteröintikoodia ei näytetä enää. Jos ostat DivX VOD -sisältöä käyttäen muuta kuin tämän laitteen rekisteröintikoodia, et voi toistaa kyseistä sisältöä. Peruuta laitteen rekisteröinti. ( 27, DivX Registration kohdassa Others ) Paina [2, 1] valitaksesi Yes kohdassa DivX Registration. Käytä rekisteröinnin peruutuskoodia poistaaksesi rekisteröinti verkkosivustolla Tietoja DivX VOD-sisällöistä, jotka voidaan toistaa ainoastaan asetetun määrän kertoja Joidenkin DivX VOD -sisältöjen toistokertojen lukumäärä on rajattu. Kun toistat kyseistä sisältöä, näytetään jo toistettujen kertojen määrä ja alkujaan toistettavissa olevien kertojen määrä. Jäljellä oleva toistojen määrä vähenee joka kerta, kun ohjelma toistetaan. Kuitenkin kun toistetaan kohdasta, johon toisto keskeytettiin aiemmin, jäljellä olevien toistojen määrä ei vähene toiston jatkamistoiminnon vuoksi. 17

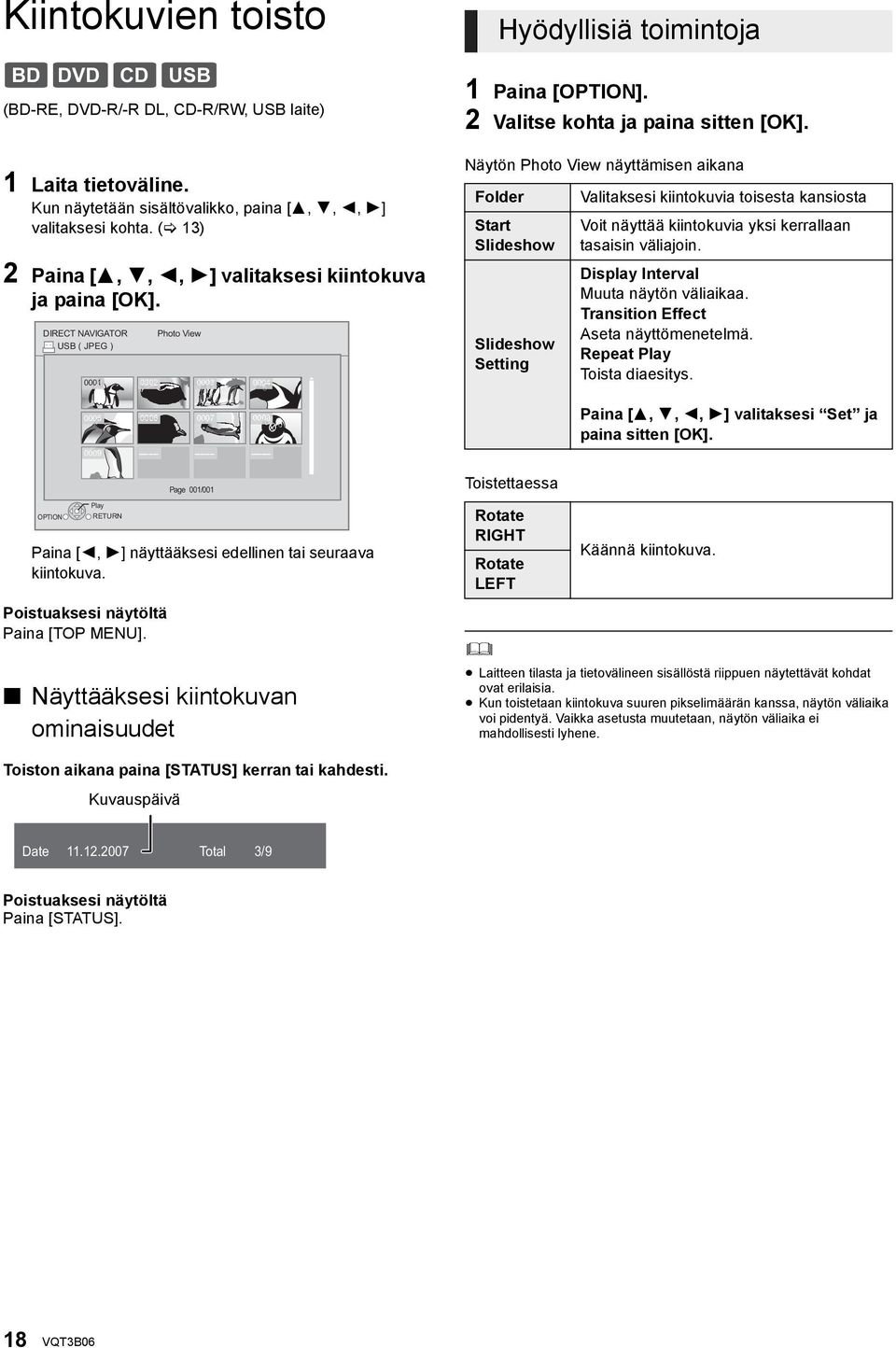

18 Kiintokuvien toisto BD DVD CD USB (BD-RE, DVD-R/-R DL, CD-R/RW, USB laite) 1 Laita tietoväline. Kun näytetään sisältövalikko, paina [3, 4, 2, 1] valitaksesi kohta. ( 13) 2 Paina [3, 4, 2, 1] valitaksesi kiintokuva ja paina [OK]. DIRECT NAVIGATOR USB ( JPEG ) 0001 Photo View Hyödyllisiä toimintoja 1 Paina [OPTION]. 2 Valitse kohta ja paina sitten [OK]. Näytön Photo View näyttämisen aikana Folder Start Slideshow Slideshow Setting Valitaksesi kiintokuvia toisesta kansiosta Voit näyttää kiintokuvia yksi kerrallaan tasaisin väliajoin. Display Interval Muuta näytön väliaikaa. Transition Effect Aseta näyttömenetelmä. Repeat Play Toista diaesitys Paina [3, 4, 2, 1] valitaksesi Set ja paina sitten [OK]. OPTION Play RETURN Paina [2, 1] näyttääksesi edellinen tai seuraava kiintokuva. Poistuaksesi näytöltä Paina [TOP MENU]. Page 001/001 Näyttääksesi kiintokuvan ominaisuudet Toistettaessa Rotate RIGHT Rotate LEFT Käännä kiintokuva. Laitteen tilasta ja tietovälineen sisällöstä riippuen näytettävät kohdat ovat erilaisia. Kun toistetaan kiintokuva suuren pikselimäärän kanssa, näytön väliaika voi pidentyä. Vaikka asetusta muutetaan, näytön väliaika ei mahdollisesti lyhene. Toiston aikana paina [STATUS] kerran tai kahdesti. Kuvauspäivä Date Total 3/9 Poistuaksesi näytöltä Paina [STATUS]. 18

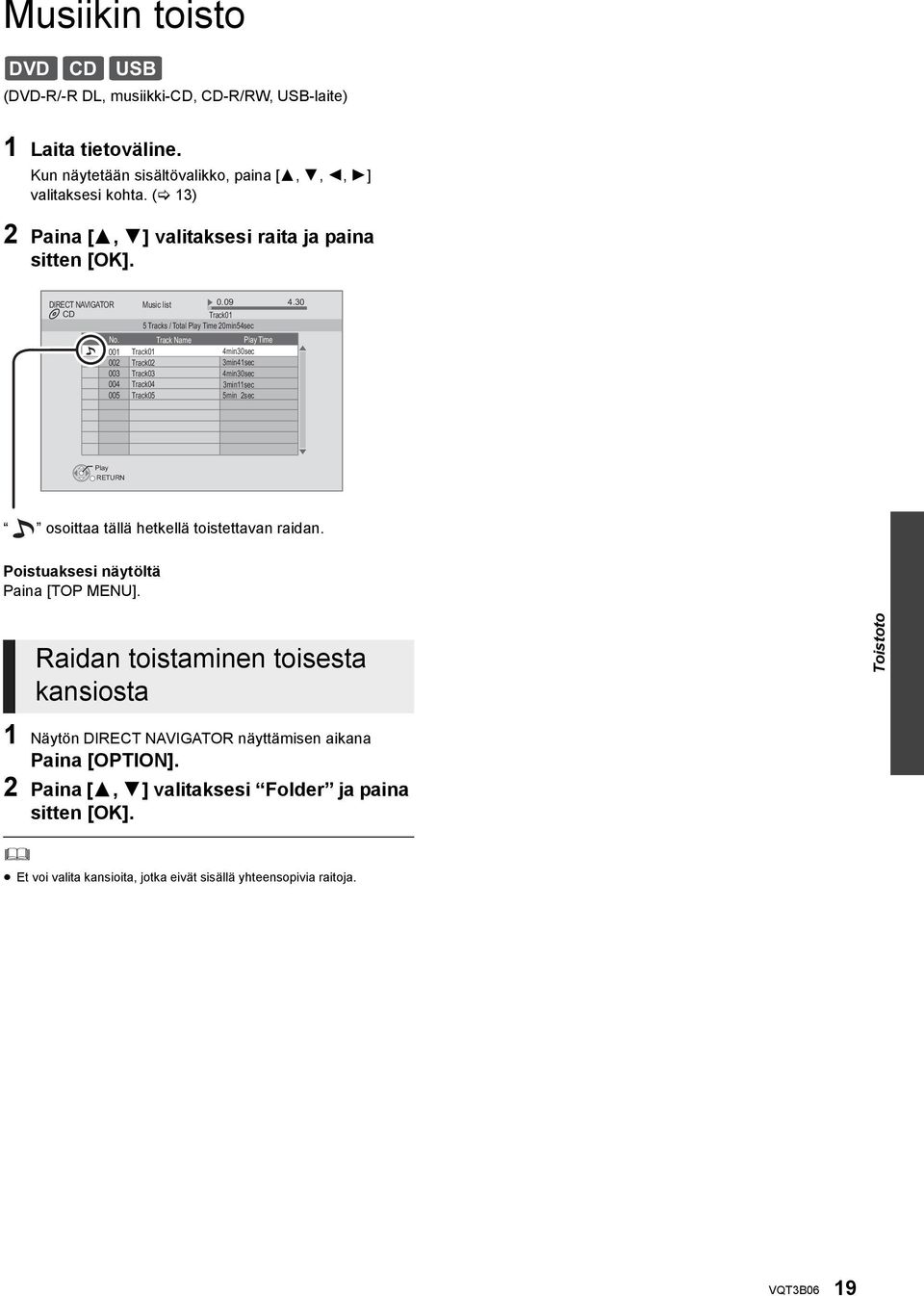

19 Musiikin toisto DVD CD USB (DVD-R/-R DL, musiikki-cd, CD-R/RW, USB-laite) 1 Laita tietoväline. Kun näytetään sisältövalikko, paina [3, 4, 2, 1] valitaksesi kohta. ( 13) 2 Paina [3, 4] valitaksesi raita ja paina sitten [OK]. DIRECT NAVIGATOR Music list CD Track01 5 Tracks / Total Play Time 20min54sec No. Track Name Play Time 001 Track01 4min30sec Track02 Track03 Track04 Track05 3min41sec 4min30sec 3min11sec 5min 2sec Play RETURN osoittaa tällä hetkellä toistettavan raidan. Poistuaksesi näytöltä Paina [TOP MENU]. Raidan toistaminen toisesta kansiosta Toistoto 1 Näytön DIRECT NAVIGATOR näyttämisen aikana Paina [OPTION]. 2 Paina [3, 4] valitaksesi Folder ja paina sitten [OK]. Et voi valita kansioita, jotka eivät sisällä yhteensopivia raitoja. 19

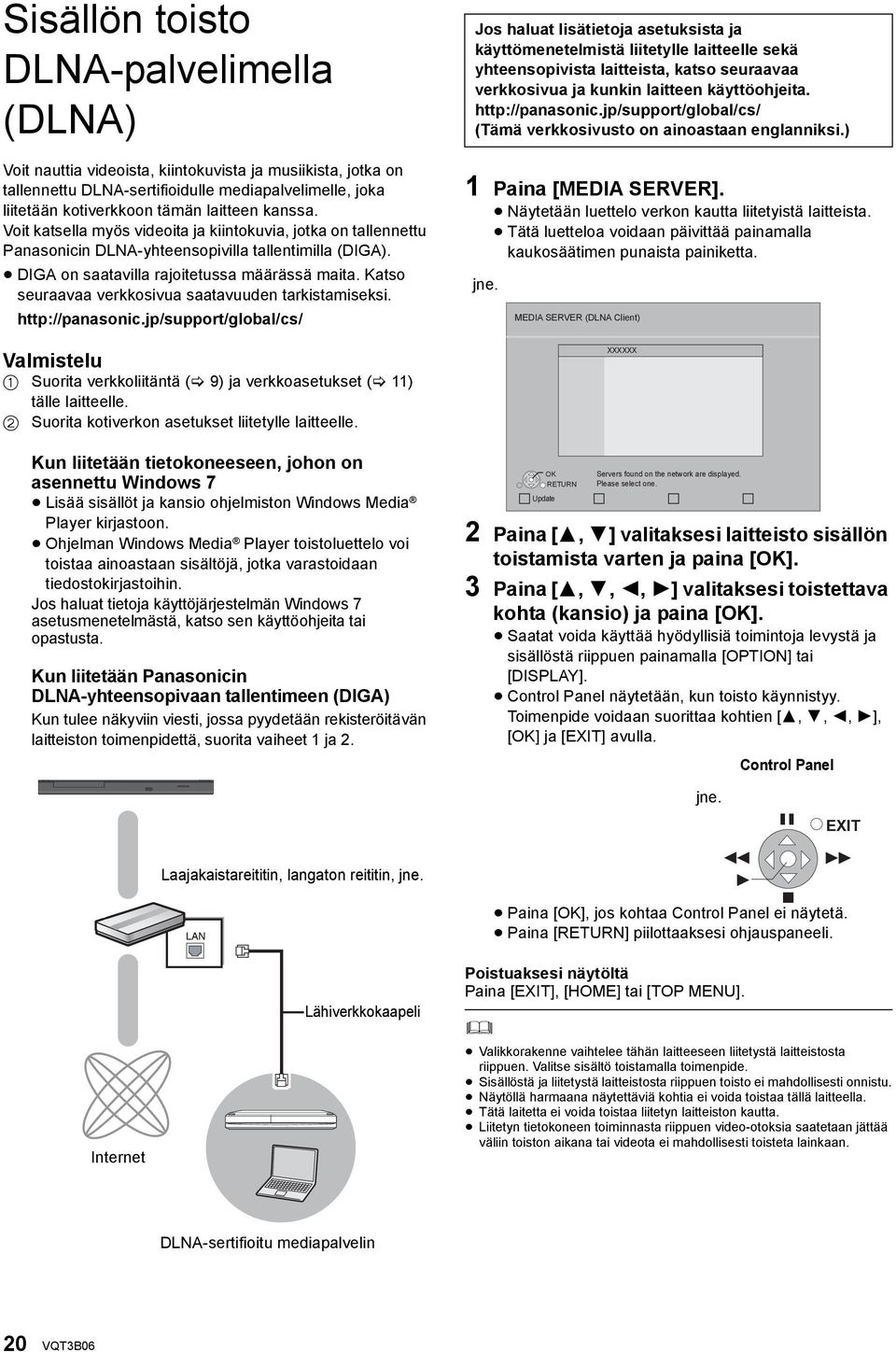

20 Sisällön toisto DLNA-palvelimella (DLNA) Voit nauttia videoista, kiintokuvista ja musiikista, jotka on tallennettu DLNA-sertifioidulle mediapalvelimelle, joka liitetään kotiverkkoon tämän laitteen kanssa. Voit katsella myös videoita ja kiintokuvia, jotka on tallennettu Panasonicin DLNA-yhteensopivilla tallentimilla (DIGA). DIGA on saatavilla rajoitetussa määrässä maita. Katso seuraavaa verkkosivua saatavuuden tarkistamiseksi. Valmistelu 1 Suorita verkkoliitäntä ( 9) ja verkkoasetukset ( 11) tälle laitteelle. 2 Suorita kotiverkon asetukset liitetylle laitteelle. Kun liitetään tietokoneeseen, johon on asennettu Windows 7 Lisää sisällöt ja kansio ohjelmiston Windows Media Player kirjastoon. Ohjelman Windows Media Player toistoluettelo voi toistaa ainoastaan sisältöjä, jotka varastoidaan tiedostokirjastoihin. Jos haluat tietoja käyttöjärjestelmän Windows 7 asetusmenetelmästä, katso sen käyttöohjeita tai opastusta. Kun liitetään Panasonicin DLNA-yhteensopivaan tallentimeen (DIGA) Kun tulee näkyviin viesti, jossa pyydetään rekisteröitävän laitteiston toimenpidettä, suorita vaiheet 1 ja 2. Jos haluat lisätietoja asetuksista ja käyttömenetelmistä liitetylle laitteelle sekä yhteensopivista laitteista, katso seuraavaa verkkosivua ja kunkin laitteen käyttöohjeita. (Tämä verkkosivusto on ainoastaan englanniksi.) 1 Paina [MEDIA SERVER]. Näytetään luettelo verkon kautta liitetyistä laitteista. Tätä luetteloa voidaan päivittää painamalla kaukosäätimen punaista painiketta. jne. MEDIA SERVER (DLNA Client) OK RETURN Update XXXXXX Servers found on the network are displayed. Please select one. 2 Paina [3, 4] valitaksesi laitteisto sisällön toistamista varten ja paina [OK]. 3 Paina [3, 4, 2, 1] valitaksesi toistettava kohta (kansio) ja paina [OK]. Saatat voida käyttää hyödyllisiä toimintoja levystä ja sisällöstä riippuen painamalla [OPTION] tai [DISPLAY]. Control Panel näytetään, kun toisto käynnistyy. Toimenpide voidaan suorittaa kohtien [3, 4, 2, 1], [OK] ja [EXIT] avulla. Control Panel jne. EXIT Laajakaistareititin, langaton reititin, jne. Paina [OK], jos kohtaa Control Panel ei näytetä. Paina [RETURN] piilottaaksesi ohjauspaneeli. Internet Lähiverkkokaapeli Poistuaksesi näytöltä Paina [EXIT], [HOME] tai [TOP MENU]. Valikkorakenne vaihtelee tähän laitteeseen liitetystä laitteistosta riippuen. Valitse sisältö toistamalla toimenpide. Sisällöstä ja liitetystä laitteistosta riippuen toisto ei mahdollisesti onnistu. Näytöllä harmaana näytettäviä kohtia ei voida toistaa tällä laitteella. Tätä laitetta ei voida toistaa liitetyn laitteiston kautta. Liitetyn tietokoneen toiminnasta riippuen video-otoksia saatetaan jättää väliin toiston aikana tai videota ei mahdollisesti toisteta lainkaan. DLNA-sertifioitu mediapalvelin 20

21 Linkitetyt toimenpiteet television kanssa (VIERA Link HDAVI Control ) Mikä VIERA Link HDAVI Control on? VIERA Link HDAVI Control on hyödyllinen toiminto, joka tarjoaa linkitettyjä toimintoja tämän laitteen ja Panasonicin television (VIERA) tai muiden HDAVI Control -laitteiden kanssa. Voit käyttää tätä toimintoa liittämällä laitteisto HDMI-kaapelin avulla. Katso liitetyn laitteen käyttöohjeita toimintaan liittyviä yksityiskohtia varten. Valmistelu 1 Aseta VIERA Link asentoon On ( 26). (Oletusasetus on On.) 2 Aseta HDAVI Control toiminnot liitettyyn laitteeseen (esim. televisio). 3 Kytke päälle kaikki HDAVI Control -toiminnon kanssa yhteensopivat laitteet ja valitse tämän laitteen tulokanava kytketyssä televisiossa siten, että HDAVI Control -toiminto toimii kunnolla. Toista nämä toimenpiteet myös, kun liitäntää tai asetuksia muutetaan. Automaattinen tulon vaihto Virta päällä -linkki Toistoto Kun toisto alkaa laitteessa, televisio vaihtaa automaattisesti tulokanavan ja näyttää vastaavan toimenpiteen. Lisäksi kun televisio on sammutettu, televisio kytketään automaattisesti päälle. Virta pois päältä -linkki Kaikki liitetyt laitteet, jotka ovat yhteensopivia toiminnon HDAVI Control kanssa mukaan lukien tämä laite, kytkeytyvät automaattisesti pois päältä, kun sammutat television. Tämä laite tukee toimintoa HDAVI Control 1. Tämä standardi on yhteensopiva Panasonic in perinteisten HDAVI-laitteiden kanssa. VIERA Link HDAVI Control perustuu ohjaustoimintoihin, joita voidaan käyttää HDMI:n avulla ja tämä on puolestaan teollinen standardi HDMI CEC (Consumer Electronics Control). Kyseessä on ainutlaatuinen toiminto, jonka olemme kehittäneet ja lisänneet. Siten sen toimintaa ei voida taata muiden valmistajien laitteiden kanssa, jotka tukevat standardia HDMI CEC. Ole hyvä ja tutustu yksittäisiin käyttöoppaisiin muiden valmistajien laitteiden VIERA Link-toiminnon tuettavuuden selvittämiseksi. 21

22 Toistovalikko Asetukset 1 Paina [DISPLAY]. jne. BD-Video Disc Play Picture Signal Type 2 Paina [3, 4] valitaksesi valikko ja paina [1]. 3 Paina [3, 4, 2, 1] kohdan valitsemiseksi ja paina sitten [1]. 4 Paina [3, 4] valitaksesi asetus. Jotkut kohdat voidaan muuttaa painamalla [OK]. Poistuaksesi näytöltä Paina [DISPLAY]. Subtitle Off Main 1ENG Subtitle Style Angle Valikot Kohdat Asetukset Laitteen tilan (toisto, pysäytetty, jne.) ja tietovälineen sisällön mukaan voi olla joitain kohtia, joita ei voida valita tai muuttaa. Tietoja kielestä: ( 32) - - Disc Signal Type Primary Video Secondary Video Video Soundtrack Video Soundtrack Video Alkuperäisen videon tallennusmenetelmä tulee näkyviin. Soundtrack Näytä tai muuta ääniraita. Subtitle Kytke tekstitys päälle/pois päältä ja muuta kieli tietovälineen mukaan. Subtitle Style Valitse tekstityksen tyyppi. Alkuperäisen videon tallennusmenetelmä tulee näkyviin. Valitse äänen tyyppi tai kieli. Valitse kuvat päällä/pois päältä. Alkuperäisen videon tallennusmenetelmä tulee näkyviin. Valitse ääni ja kieli päällä/ pois päältä. Audio channel Valitse äänikanavan numero. ( 14, Äänen muuttaminen ) Angle Valitse kulman numero. Jotkut kohdat voidaan muuttaa ainoastaan levykohtaisessa valikossa. ( 14) 22

23 Play Repeat Play (Ainoastaan kun kulunut aika näytetään laitteen näytöllä.) Valitse kohta, jonka haluat toistaa. Näytettävät kohdat vaihtelevat tietovälineen tyypin mukaan. Valitse Off peruuttaaksesi. Random Valitse toistetaanko satunnaisesti vai ei. Picture Mode Valitse kuvanlaadun tila toiston aikana. Jos valitset User, voit tehdä lisäsäätöjä. Paina [1] valitaksesi Picture Adjustment ja paina [OK]. Progressive Valitse sellainen muunnosmenetelmä progressiiviselle lähdölle, että se sopii toistettavalle materiaalille. Jos video keskeytetään, kun valitaan Auto, valitse joko Video tai Film riippuen toistettavasta materiaalista. Asetukset 23

24 Asetusvalikko Muuta laitteen asetuksia, mikäli tarpeen. Asetukset jäävät koskemattomiksi vaikka kytket laitteen valmiustilaan. 1 Paina [HOME]. 2 Paina [OK] valitaksesi Setup. 3 Paina [2] valitaksesi Player Settings. Player Settings Disc Picture Sound Display TV / Device Connection Network Others OK RETURN 4 Paina [3, 4] valitaksesi valikko ja paina [OK]. 5 Paina [3, 4] kohdan valitsemiseksi ja paina sitten [OK]. Jos on muita kohtia, toista nämä vaiheet. 6 Paina [3, 4, 2, 1] vaihtoehdon valitsemiseksi ja paina sitten [OK]. Käyttötavoissa saattaa olla eroavaisuuksia. Jos tapahtuu näin, noudata näytön ohjeita käyttöä varten. Tietoja salasanasta Seuraavien kohtien salasanat ovat yleisiä. Älä unohda salasanaasi. DVD-Video Ratings BD-Video Ratings Disc DVD-Video Ratings Aseta luokittelutaso rajoittaaksesi DVD-videon toistoa. Noudata näytön ohjeita. Syötä 4-numeroinen salasana numeropainikkeilla, kun näytetään salasananäyttö. BD-Video Ratings Aseta ikäraja BD-videon toistolle. Noudata näytön ohjeita. Syötä 4-numeroinen salasana numeropainikkeilla, kun näytetään salasananäyttö. Soundtrack Preference Valitse kieli äänelle. Jos valitaan Original, valitaan kunkin levyn alkuperäinen kieli. Syötä koodi ( 32) numeropainikkeilla, kun valitset Other. Subtitle Preference Valitse tekstityksen kieli. Jos valitaan Automatic ja kohtaa Soundtrack Preference varten valittu kieli ei ole saatavilla, tekstitys kyseisellä kielellä tulee automaattisesti näkyviin, mikäli saatavilla kyseisellä levyllä. Syötä koodi ( 32) numeropainikkeilla, kun valitset Other. Menu Preference Valitse kieli levyn valikkoja varten. Syötä koodi ( 32) numeropainikkeilla, kun valitset Other. BD-Live Internet Access ( 16) Voit rajoittaa pääsyä Internetiin, kun käytetään toimintoja BD-Live. Jos valitaan Limit, Internetiin pääsy sallitaan ainoastaan toiminnon BD-Live sisällöille, joilla on sisällön omistajan varmenteet. Mixed Data Disc Option Valitse toistettavat sisällöt levyltä, jolla on sekä datatiedostoja että videoita. Jos valitaan MP3/JPEG/DivX, videovalikkotoiminto ei ole saatavilla. Jos valitaan BDAV/AVCHD, datatiedostoa ei voida toistaa. Subtitle Text Valitse sopiva kohta käytettävän kielen mukaan DivX- tai MKV-tekstitykselle ( 15). Tämä kohta näytetään ainoastaan tiedoston toistamisen jälkeen. BDAV on yksi videomuoto, joka voidaan tallentaa BD-RE/BD-R -levylle. ( 6) 24

25 Picture NTSC Contents Output Valitse PAL60 tai NTSC lähtö, kun toistetaan NTSC-levyjä. Sound Dynamic Range Compression Voit kuunnella hiljaisella äänenvoimakkuudella, mutta kuulet keskustelun siitä huolimatta selkeästi. (Dolby Digital, Dolby Digital Plus ja Dolby TrueHD ainoastaan) Auto on käytettävissä ainoastaan, kun toistetaan muodossa Dolby TrueHD. Digital Audio Output Paina [OK] näyttääksesi seuraavat asetukset. Dolby D/Dolby D +/Dolby TrueHD DTS/DTS-HD Valitse äänisignaali lähtöä varten. Valitse PCM, kun liitetty laitteisto ei osaa dekoodata kyseistä äänimuotoa. Tämä laite purkaa äänimuodon ja välittää liitettyyn laitteeseen. Väärien asetusten valinta voi aiheuttaa kohinaa. BD-Video Secondary Audio Valitse sekoitetaanko vai eikö sekoiteta ensisijainen ääni ja toissijainen ääni (mukaan lukien painikkeen napsautusääni). ( 16) Jos valitaan Off, laite lähettää ainoastaan ensisijaisen äänen. Display On-Screen Messages Valitse näytetäänkö tilaviestit automaattisesti. On-Screen Language Valitse käytettävä kieli valikkoja ja näytön viestejä varten. Screen Saver Function Tämä estää kuvan palamisen kiinni näyttöön. Kun tämä asetetaan asentoon On : Jos ei suoriteta toimenpiteitä 10 minuuttiin tai pidempään aikaan, näyttö DIRECT NAVIGATOR siirtyy näyttöön HOME automaattisesti. Toiston ja tauon jne. aikana tämä toiminto ei ole käytettävissä. Kuten musiikille muodossa [CD-DA] tai MP3, asetuksesta riippumatta, jos ei suoriteta toimenpiteitä vähään aikaan, näyttö DIRECT NAVIGATOR siirtyy muihin tiloihin automaattisesti. Front Panel Display Muuttaa laitteen näytön kirkkautta. Jos valitaan Automatic, näyttö himmennetään toiston aikana ja kirkastetaan toistoa lukuun ottamatta. Software Licence Näytetään tietoja ohjelmistosta, jota tämä laite käyttää. Downmix Valitse monikanavaisen järjestelmän alasmiksaus 2-kanavaiseen ääneen. Valitse Surround encoded, kun liitetty laite tukee virtuaalista tilaäänitoimintoa. Ei ole mitään vaikutusta bittivirtaan Bitstream käytettäessä kohtia HDMI AV OUT. Ääni lähetetään muodossa Stereo seuraavissa tapauksissa. AVCHD-toisto Toissijaisen äänen toisto (mukaan lukien painikkeen napsautusääni). Asetukset 25

26 TV / Device Connection TV Aspect Aseta sopivaksi liitettyä televisiota varten. Kun liitetään 4:3 kuvasuhteelliseen televisioon ja toistetaan kuva suhteella 16:9: 4:3 Pan & Scan 4:3 Letterbox Kun liitetään 16:9 kuvasuhteelliseen laajakulmatelevisioon ja toistetaan kuva suhteella 4:3: 16:9 16:9 full Sivut leikataan pois, jotta kuva sopii näytölle. Kun toistetaan BD-videota, video lähetetään muodossa 4:3 Letterbox. Kuvan ylä- ja alareunaan tulee näkyviin musta raita. Video näytetään kuvasuhteella 4:3 näytön keskellä. Video näytetään vaakasuuntaan venytettynä 16:9 kuvana. HDMI Connection Paina [OK] näyttääksesi seuraavat asetukset. HDMI Video Format Liitettyjen laitteiden tukemat kohdat osoitetaan näytöllä merkinnällä. Kun valitaan mikä tahansa kohta ilman merkintää, kuvat saattavat vääristyä. Jos valitaan Automatic, laite valitsee automaattisesti lähtöresoluution, joka sopii parhaiten liitettyyn televisioon. Hyödyntääksesi teräväpiirtovideota, joka on muunnettu ylöspäin resoluutioon 1080p, laite on liitettävä suoraan 1080p yhteensopivaan teräväpiirtotelevisioon (HDTV). Jos tämä laite on liitetty HDTV-laitteeseen toisen laitteiston kautta, myös sen tulee olla 1080p yhteensopiva. 24p Output Kun tämä laite liitetään lähtöä 1080/24p tukevaan televisioon HDMI-kaapelin avulla, muodossa 24p tallennetut elokuvat ja muu materiaali lähetetään muodossa 24p. Kun toistetaan BD-videokuvia muussa muodossa kuin 24p, kuvat lähetetään muodossa 60p. 24p : Progressiivinen kuva tallennetaan nopeudella 24 kuvaa sekunnissa (elokuvafilmi). Useat BD-videon elokuvasisällöt on tallennettu nopeudella 24 kuvaa/ sekunnissa filmimateriaalien mukaisesti. VIERA Link Aseta toiminnon HDAVI Control käyttö päälle, kun laite liitetään HDMI-kaapelilla laitteeseen, joka tukee toimintoa HDAVI Control. Valitse Off, kun et halua käyttää toimintoa HDAVI Control. Deep Colour Output Tällä asetuksella voit valita käytetäänkö toimintoa Deep Colour Output, kun liitetään televisioon, joka tukee toimintoa Deep Colour. Contents Type Flag Toistettavasta sisällöstä riippuen television lähetys säädetään sopivimpaan menetelmään, kun liitetään televisioon, joka tukee tätä toimintoa. TV System Suorita asetus siten, että se sopii liitetyn television TV-järjestelmään. Kun toistetaan NTSC-sisältöjä, ne lähetetään signaalimuodossa, joka määritellään kohdassa NTSC Contents Output, tämän kohdan asetuksista riippumatta. Network Network Easy Setting ( 11) Network Settings Suorita verkkoon liittyvät asetukset erikseen. Paina [OK] näyttääksesi seuraavat asetukset. IP Address / DNS Settings Täältä voit tarkistaa verkkoyhteyden tilan ja asettaa IP-osoitteen ja DNS-palvelimen. Paina [OK] näyttääksesi vastaava asetus. Connection Speed Setting on käytettävissä ainoastaan, kun Connection Speed Auto-Config on kytketty asentoon Off. Proxy Server Settings Täältä voit tarkistaa yhteyden tilan välipalvelimella sekä suorittaa asetukset. Paina [OK] näyttääksesi vastaava asetus. MAC Address Näyttää tämän laitteen MAC-osoitteen. HDMI Audio Output Tämä asetus valitsee lähetetäänkö, vai ei, ääntä HDMI:stä. 26

27 Others Remote Control Muuta kaukosäätimen ohjauskoodi, jos muut Panasonicin tuotteet reagoivat tähän kaukosäätimeen. Quick Start Käynnistyksen nopeutta valmiustilasta lisätään. Sisäinen tarkistusyksikkö kytketään päälle, kun se asetetaan asentoon On, siten verrattuna, kun asetus on asennossa Off tapahtuu seuraavaa. Lepotilan virrankulutus lisääntyy. (tietoja virrankulutuksesta 31) Easy Setting Voit suorittaa perusasetukset ( On-Screen Language, TV Aspect, Quick Start ) Default Settings Tämä palauttaa oletusarvoihin kaikki arvot asetusvalikossa ja toistovalikossa lukuun ottamatta kohtia Remote Control, On-Screen Language, IP Address / DNS Settings, Proxy Server Settings, DVD-Video Ratings ja BD-Video Ratings jne. DivX Registration ( 17) Tarvitset tämän rekisteröintikoodin ostaaksesi ja toistaaksesi sisältöjä muodossa DivX Video-on-Demand (VOD). System Information Näytä tämän laitteen laiteohjelmistoversio. Firmware Update ( 12) Paina [OK] näyttääksesi seuraavat asetukset. Automatic Update Check Kun tämä laite on yhteydessä Internetiin, se tarkistaa viimeisimmän laiteohjelmistoversion päälle kytkettäessä ja voit päivittää sen, mikäli tarpeen. Update Now Voit päivittää laiteohjelmiston manuaalisesti, jos laiteohjelmiston päivitys on saatavilla. Asetukset 27

28 Vianetsintäopas Lisätietoja Ennen huoltopalveluun soittamista suorita seuraavat toimenpiteet. Jos ongelma ei ratkea, ota yhteyttä jälleenmyyjään lisäohjeita varten. Onko viimeisin laiteohjelmisto asennettu? Laiteohjelmistopäivityksiä saatetaan julkaista korjaamaan toimintahäiriöitä, jotka havaitaan tiettyjen elokuvien kanssa. ( 12) Seuraava ei tarkoita, että laitteessa olisi vika: Säännöllinen levyn pyörimisen ääni. Häiriöt kuvassa haun aikana. Laite ei vastaa kaukosäätimen tai etupaneelin painikkeisiin. Irrota verkkokaapeli, odota 1 minuutti ja liitä verkkokaapeli sitten uudelleen. Ei voida poistaa levyä. Laitteessa voi olla ongelma. 1 Samalla kun laite on päällä, paina ja pidä painettuna samanaikaisesti [OK], keltainen painike ja sininen painike kaukosäätimessä vähintään 5 sekuntia. 00 ret näytetään laitteen näytössä. 2 Paina toistuvasti [1] (oikea) kaukosäätimessä tai [Í/I] laitteessa, kunnes näytetään 06 FtO laitteen näytöllä. 3 Paina [OK] kaukosäätimessä tai [< OPEN/CLOSE] laitteessa. Kaukosäädin ei toimi kunnolla. Vaihda kaukosäätimen paristot. ( 4) Kaukosäädin ja päälaite käyttävät eri koodeja. Jos laitteen näytöllä näytetään SEt, kun painetaan kaukosäätimen painiketta, muuta kaukosäätimen koodi. ( 27) Television viritysnäyttöä ei näytetä, kun televisio on kytketty pois päältä. Tämä ilmiö saattaa tapahtua television asetuksista riippuen, kun Quick Start asetetaan asentoon On. Televisiosta riippuen tämä ilmiö voidaan estää liittämällä HDMI-kaapeli toiseen HDMI-tuloliittimeen tai muuttamalla automaattisen HDMI-yhteyden asetusta. Olet unohtanut luokitusten salasanan. Haluat poistaa luokitusten tason. Luokitusten taso palautuu tehtaan esiasetuksiin. 1 Samalla kun laite on päällä, paina ja pidä painettuna samanaikaisesti [OK], keltainen painike ja sininen painike kaukosäätimessä vähintään 5 sekuntia. 00 ret näytetään laitteen näytössä. 2 Paina toistuvasti [1] (oikea) kaukosäätimessä tai [Í/I] laitteessa, kunnes näytetään 03 VL laitteen näytöllä. 3 Paina [OK] kaukosäätimessä tai [< OPEN/CLOSE] laitteessa. Tämä laite ei tunnista USB-liitäntää oikein. Jos USB-laite kytketään toiston aikana, tämä laite ei mahdollisesti tunnista sitä. Irrota ja liitä uudelleen USB-kaapeli. Jos liitäntää ei vieläkään tunnisteta, sammuta laite ja kytke se päälle uudelleen. Ei mahdollisesti tunnisteta USB-laitteita, jotka on liitetty USB-keskittimen avulla. Jos liität USB-kiintolevyn tähän laitteeseen, käytä kiintolevyn kanssa toimitettua USB-jatkokaapelia. Yleinen käyttö Palataksesi tehtaan esiasetuksiin. Valitse Yes asetusvalikon kohdassa Default Settings. ( 27) Palauttaaksesi kaikki asetukset tehtaan esiasetuksiin. Nollaa laite seuraavalla tavalla: 1 Samalla kun laite on päällä, paina ja pidä painettuna samanaikaisesti [OK], keltainen painike ja sininen painike kaukosäätimessä vähintään 5 sekuntia. 00 ret näytetään laitteen näytössä. 2 Paina toistuvasti [1] (oikea) kaukosäätimessä tai [Í/I] laitteessa, kunnes näytetään 08 FIn laitteen näytöllä. 3 Paina ja pidä painettuna [OK] kaukosäätimessä tai [< OPEN/CLOSE] laitteessa vähintään 4 sekuntia. 28

29 Kuva Tämän laitteen kuvat eivät näy televisiossa. Kuva on vääristynyt. On valittu virheellinen resoluutio kohdassa HDMI Video Format. Nollaa asetus seuraavalla tavalla: 1 Samalla kun laite on päällä, paina ja pidä painettuna samanaikaisesti [OK], keltainen painike ja sininen painike kaukosäätimessä vähintään 5 sekuntia. 00 ret näytetään laitteen näytössä. 2 Paina toistuvasti [1] (oikea) kaukosäätimessä tai [Í/I] laitteessa, kunnes näytetään 04 PrG laitteen näytöllä. 3 Paina ja pidä painettuna [OK] kaukosäätimessä tai [< OPEN/CLOSE] laitteessa vähintään 4 sekuntia. Aseta kohta uudelleen. ( 26) Kun Dolby Digital Plus, Dolby TrueHD ja DTS-HD ääntä ei lähetetä bittivirtana, valitse Yes kohdassa Default Settings ja suorita tarvittavat asetukset. ( 27) Laite ja televisio käyttävät eri videojärjestelmiä. Kytke asetus seuraavalla tavalla: 1 Samalla kun laite on päällä, paina ja pidä painettuna samanaikaisesti [OK], keltainen painike ja sininen painike kaukosäätimessä vähintään 5 sekuntia. 00 ret näytetään laitteen näytössä. 2 Paina toistuvasti [1] (oikea) kaukosäätimessä tai [Í/I] laitteessa, kunnes näytetään 05 P/n laitteen näytöllä. 3 Paina ja pidä painettuna [OK] kaukosäätimessä tai [< OPEN/CLOSE] laitteessa vähintään 4 sekuntia. Siirrytään järjestelmästä PAL järjestelmään NTSC tai päinvastoin. Levyllä käytettävä järjestelmä ei sovi televisioosi. PAL-levyt eivät näy kunnolla NTSC-televisiossa. Tämä laite voi muuntaa NTSC-signaalit PAL60-signaaleiksi, jotta niitä voidaan katsoa PAL-televisiossa ( NTSC Contents Output kohdassa Picture ). Toisto Levyä ei voida toistaa. Levy on likainen. ( 4) Tarkista aluekoodi. ( 7) Kiintokuvia (JPEG) ei toisteta normaalisti. Tietokoneella muokattuja kuvia (progressiivinen JPEG, jne.) ei mahdollisesti voida toistaa. En voi toistaa muotoa BD-Live. Tarkista, että laite on liitetty laajakaistaiseen Internet-yhteyteen. ( 9) Tarkista BD-Live Internet Access -asetukset. ( 24) Vahvista, että USB-laite on työnnetty USB-paikkaan. ( 13) Verkko En saa yhteyttä verkkoon. Tarkista verkkoyhteys ja asetukset. ( 9, 11, 26) Tarkista kunkin laitteen käyttöohjeet ja liitä niiden mukaisesti. Videota ei lähetetä teräväpiirtona. Vahvista, että kohta HDMI Video Format asetusvalikossa on asetettu oikein. ( 26) Näytetään musta raita näytön reunoilla. Näytön kuvasuhde epätavallinen. Tarkista, että TV Aspect on asetettu oikein. ( 26) Säädä television kuvasuhdeasetus. Ääni Ei voida kuulla halutun tyyppistä ääntä. Tarkista liitännät ja asetukset Digital Audio Output. ( 9, 25) Äänen lähettämiseksi laitteesta, joka on kytketty HDMI-kaapelilla, aseta HDMI Audio Output asentoon On valikossa Setup. ( 26) Lisätietoja 29
