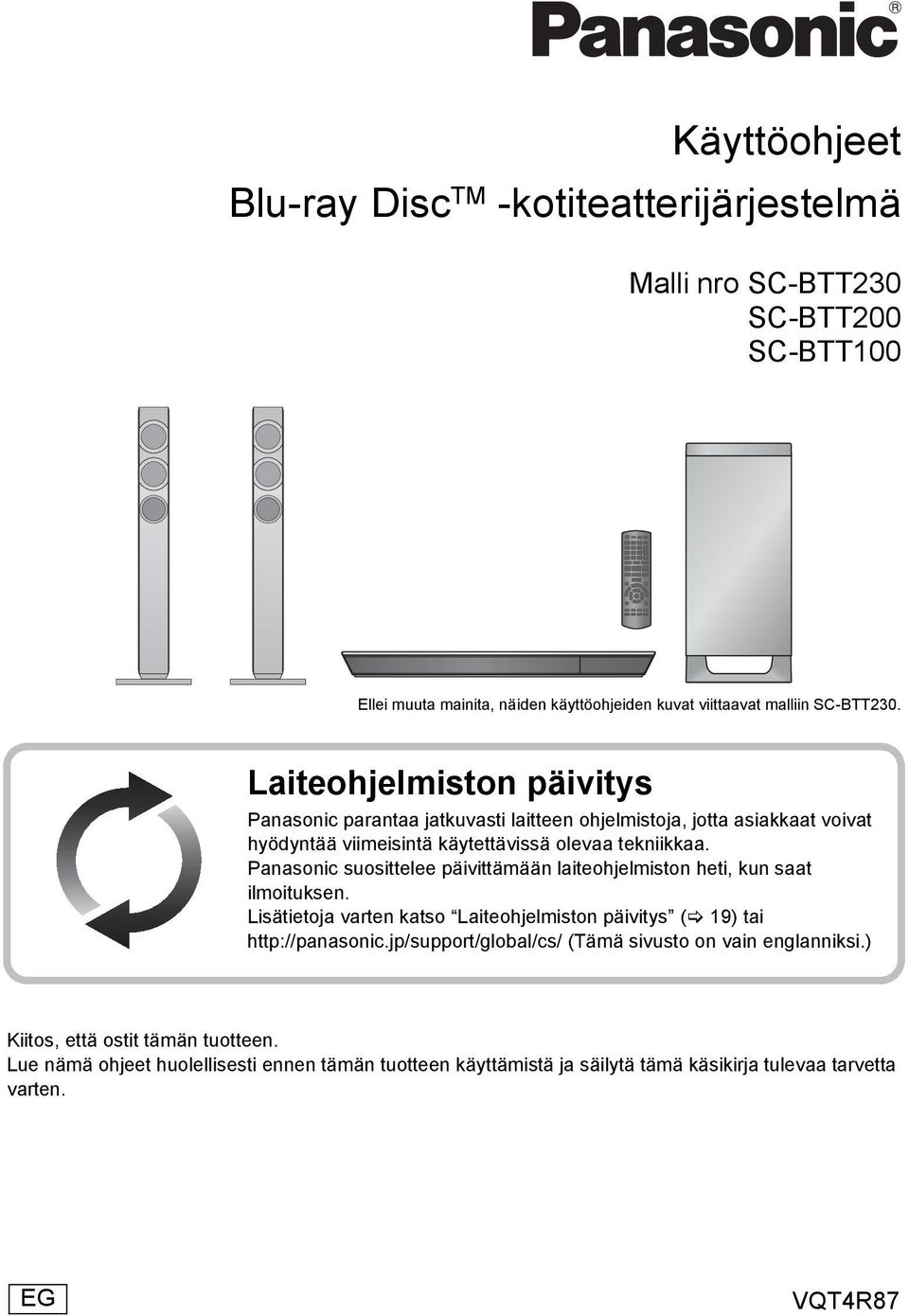

1 Käyttöohjeet Blu-ray Disc TM -kotiteatterijärjestelmä Malli nro SC-BTT230 SC-BTT200 SC-BTT100 Ellei muuta mainita, näiden käyttöohjeiden kuvat viittaavat malliin SC-BTT230. Laiteohjelmiston päivitys Panasonic parantaa jatkuvasti laitteen ohjelmistoja, jotta asiakkaat voivat hyödyntää viimeisintä käytettävissä olevaa tekniikkaa. Panasonic suosittelee päivittämään laiteohjelmiston heti, kun saat ilmoituksen. Lisätietoja varten katso Laiteohjelmiston päivitys ( 19) tai (Tämä sivusto on vain englanniksi.) Kiitos, että ostit tämän tuotteen. Lue nämä ohjeet huolellisesti ennen tämän tuotteen käyttämistä ja säilytä tämä käsikirja tulevaa tarvetta varten. EG VQT4R87

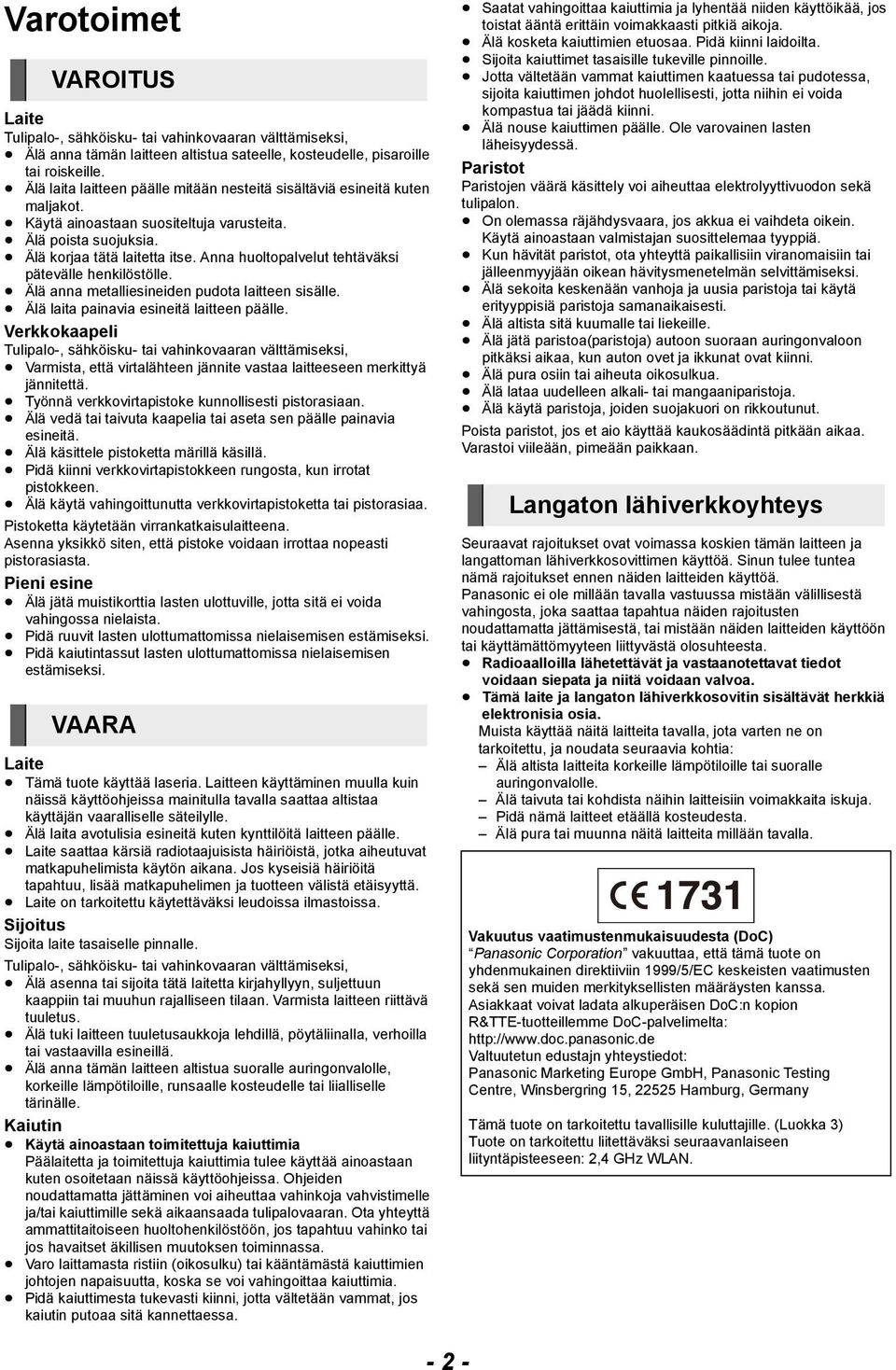

2 Varotoimet VAROITUS Laite Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, Älä anna tämän laitteen altistua sateelle, kosteudelle, pisaroille tai roiskeille. Älä laita laitteen päälle mitään nesteitä sisältäviä esineitä kuten maljakot. Käytä ainoastaan suositeltuja varusteita. Älä poista suojuksia. Älä korjaa tätä laitetta itse. Anna huoltopalvelut tehtäväksi pätevälle henkilöstölle. Älä anna metalliesineiden pudota laitteen sisälle. Älä laita painavia esineitä laitteen päälle. Verkkokaapeli Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, Varmista, että virtalähteen jännite vastaa laitteeseen merkittyä jännitettä. Työnnä verkkovirtapistoke kunnollisesti pistorasiaan. Älä vedä tai taivuta kaapelia tai aseta sen päälle painavia esineitä. Älä käsittele pistoketta märillä käsillä. Pidä kiinni verkkovirtapistokkeen rungosta, kun irrotat pistokkeen. Älä käytä vahingoittunutta verkkovirtapistoketta tai pistorasiaa. Pistoketta käytetään virrankatkaisulaitteena. Asenna yksikkö siten, että pistoke voidaan irrottaa nopeasti pistorasiasta. Pieni esine Älä jätä muistikorttia lasten ulottuville, jotta sitä ei voida vahingossa nielaista. Pidä ruuvit lasten ulottumattomissa nielaisemisen estämiseksi. Pidä kaiutintassut lasten ulottumattomissa nielaisemisen estämiseksi. VAARA Laite Tämä tuote käyttää laseria. Laitteen käyttäminen muulla kuin näissä käyttöohjeissa mainitulla tavalla saattaa altistaa käyttäjän vaaralliselle säteilylle. Älä laita avotulisia esineitä kuten kynttilöitä laitteen päälle. Laite saattaa kärsiä radiotaajuisista häiriöistä, jotka aiheutuvat matkapuhelimista käytön aikana. Jos kyseisiä häiriöitä tapahtuu, lisää matkapuhelimen ja tuotteen välistä etäisyyttä. Laite on tarkoitettu käytettäväksi leudoissa ilmastoissa. Sijoitus Sijoita laite tasaiselle pinnalle. Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, Älä asenna tai sijoita tätä laitetta kirjahyllyyn, suljettuun kaappiin tai muuhun rajalliseen tilaan. Varmista laitteen riittävä tuuletus. Älä tuki laitteen tuuletusaukkoja lehdillä, pöytäliinalla, verhoilla tai vastaavilla esineillä. Älä anna tämän laitteen altistua suoralle auringonvalolle, korkeille lämpötiloille, runsaalle kosteudelle tai liialliselle tärinälle. Kaiutin Käytä ainoastaan toimitettuja kaiuttimia Päälaitetta ja toimitettuja kaiuttimia tulee käyttää ainoastaan kuten osoitetaan näissä käyttöohjeissa. Ohjeiden noudattamatta jättäminen voi aiheuttaa vahinkoja vahvistimelle ja/tai kaiuttimille sekä aikaansaada tulipalovaaran. Ota yhteyttä ammattitaitoiseen huoltohenkilöstöön, jos tapahtuu vahinko tai jos havaitset äkillisen muutoksen toiminnassa. Varo laittamasta ristiin (oikosulku) tai kääntämästä kaiuttimien johtojen napaisuutta, koska se voi vahingoittaa kaiuttimia. Pidä kaiuttimesta tukevasti kiinni, jotta vältetään vammat, jos kaiutin putoaa sitä kannettaessa. Saatat vahingoittaa kaiuttimia ja lyhentää niiden käyttöikää, jos toistat ääntä erittäin voimakkaasti pitkiä aikoja. Älä kosketa kaiuttimien etuosaa. Pidä kiinni laidoilta. Sijoita kaiuttimet tasaisille tukeville pinnoille. Jotta vältetään vammat kaiuttimen kaatuessa tai pudotessa, sijoita kaiuttimen johdot huolellisesti, jotta niihin ei voida kompastua tai jäädä kiinni. Älä nouse kaiuttimen päälle. Ole varovainen lasten läheisyydessä. Paristot Paristojen väärä käsittely voi aiheuttaa elektrolyyttivuodon sekä tulipalon. On olemassa räjähdysvaara, jos akkua ei vaihdeta oikein. Käytä ainoastaan valmistajan suosittelemaa tyyppiä. Kun hävität paristot, ota yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään oikean hävitysmenetelmän selvittämiseksi. Älä sekoita keskenään vanhoja ja uusia paristoja tai käytä erityyppisiä paristoja samanaikaisesti. Älä altista sitä kuumalle tai liekeille. Älä jätä paristoa(paristoja) autoon suoraan auringonvaloon pitkäksi aikaa, kun auton ovet ja ikkunat ovat kiinni. Älä pura osiin tai aiheuta oikosulkua. Älä lataa uudelleen alkali- tai mangaaniparistoja. Älä käytä paristoja, joiden suojakuori on rikkoutunut. Poista paristot, jos et aio käyttää kaukosäädintä pitkään aikaa. Varastoi viileään, pimeään paikkaan. Langaton lähiverkkoyhteys Seuraavat rajoitukset ovat voimassa koskien tämän laitteen ja langattoman lähiverkkosovittimen käyttöä. Sinun tulee tuntea nämä rajoitukset ennen näiden laitteiden käyttöä. Panasonic ei ole millään tavalla vastuussa mistään välillisestä vahingosta, joka saattaa tapahtua näiden rajoitusten noudattamatta jättämisestä, tai mistään näiden laitteiden käyttöön tai käyttämättömyyteen liittyvästä olosuhteesta. Radioaalloilla lähetettävät ja vastaanotettavat tiedot voidaan siepata ja niitä voidaan valvoa. Tämä laite ja langaton lähiverkkosovitin sisältävät herkkiä elektronisia osia. Muista käyttää näitä laitteita tavalla, jota varten ne on tarkoitettu, ja noudata seuraavia kohtia: Älä altista laitteita korkeille lämpötiloille tai suoralle auringonvalolle. Älä taivuta tai kohdista näihin laitteisiin voimakkaita iskuja. Pidä nämä laitteet etäällä kosteudesta. Älä pura tai muunna näitä laitteita millään tavalla. Vakuutus vaatimustenmukaisuudesta (DoC) Panasonic Corporation vakuuttaa, että tämä tuote on yhdenmukainen direktiiviin 1999/5/EC keskeisten vaatimusten sekä sen muiden merkityksellisten määräysten kanssa. Asiakkaat voivat ladata alkuperäisen DoC:n kopion R&TTE-tuotteillemme DoC-palvelimelta: Valtuutetun edustajn yhteystiedot: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, Hamburg, Germany Tämä tuote on tarkoitettu tavallisille kuluttajille. (Luokka 3) Tuote on tarkoitettu liitettäväksi seuraavanlaiseen liityntäpisteeseen: 2,4 GHz WLAN

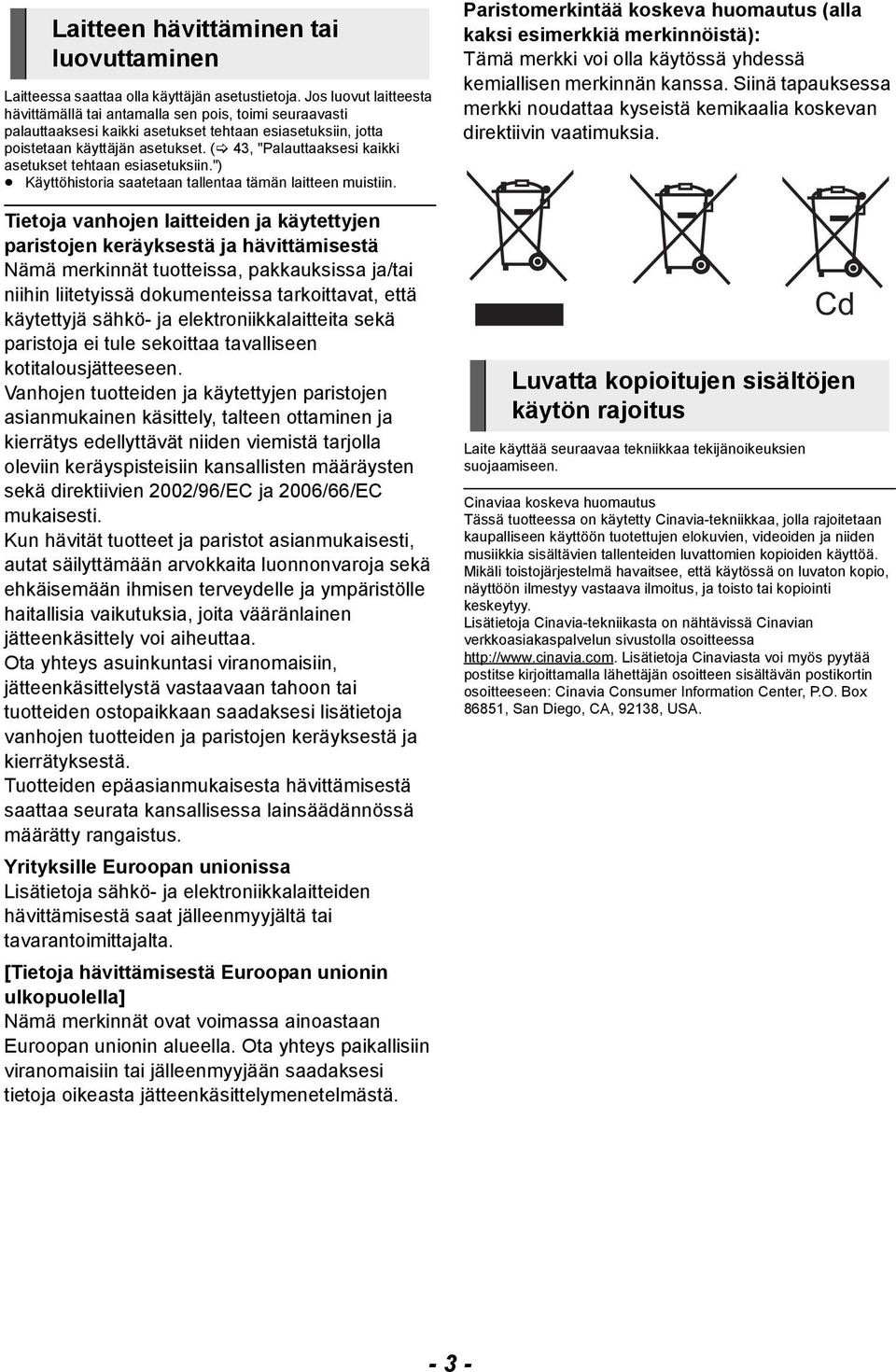

3 Laitteen hävittäminen tai luovuttaminen Laitteessa saattaa olla käyttäjän asetustietoja. Jos luovut laitteesta hävittämällä tai antamalla sen pois, toimi seuraavasti palauttaaksesi kaikki asetukset tehtaan esiasetuksiin, jotta poistetaan käyttäjän asetukset. ( 43, "Palauttaaksesi kaikki asetukset tehtaan esiasetuksiin.") Käyttöhistoria saatetaan tallentaa tämän laitteen muistiin. Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti. Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä. Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus. Yrityksille Euroopan unionissa Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta. [Tietoja hävittämisestä Euroopan unionin ulkopuolella] Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä. Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä): Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia. Laite käyttää seuraavaa tekniikkaa tekijänoikeuksien suojaamiseen. Cd Luvatta kopioitujen sisältöjen käytön rajoitus Cinaviaa koskeva huomautus Tässä tuotteessa on käytetty Cinavia-tekniikkaa, jolla rajoitetaan kaupalliseen käyttöön tuotettujen elokuvien, videoiden ja niiden musiikkia sisältävien tallenteiden luvattomien kopioiden käyttöä. Mikäli toistojärjestelmä havaitsee, että käytössä on luvaton kopio, näyttöön ilmestyy vastaava ilmoitus, ja toisto tai kopiointi keskeytyy. Lisätietoja Cinavia-tekniikasta on nähtävissä Cinavian verkkoasiakaspalvelun sivustolla osoitteessa Lisätietoja Cinaviasta voi myös pyytää postitse kirjoittamalla lähettäjän osoitteen sisältävän postikortin osoitteeseen: Cinavia Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, USA

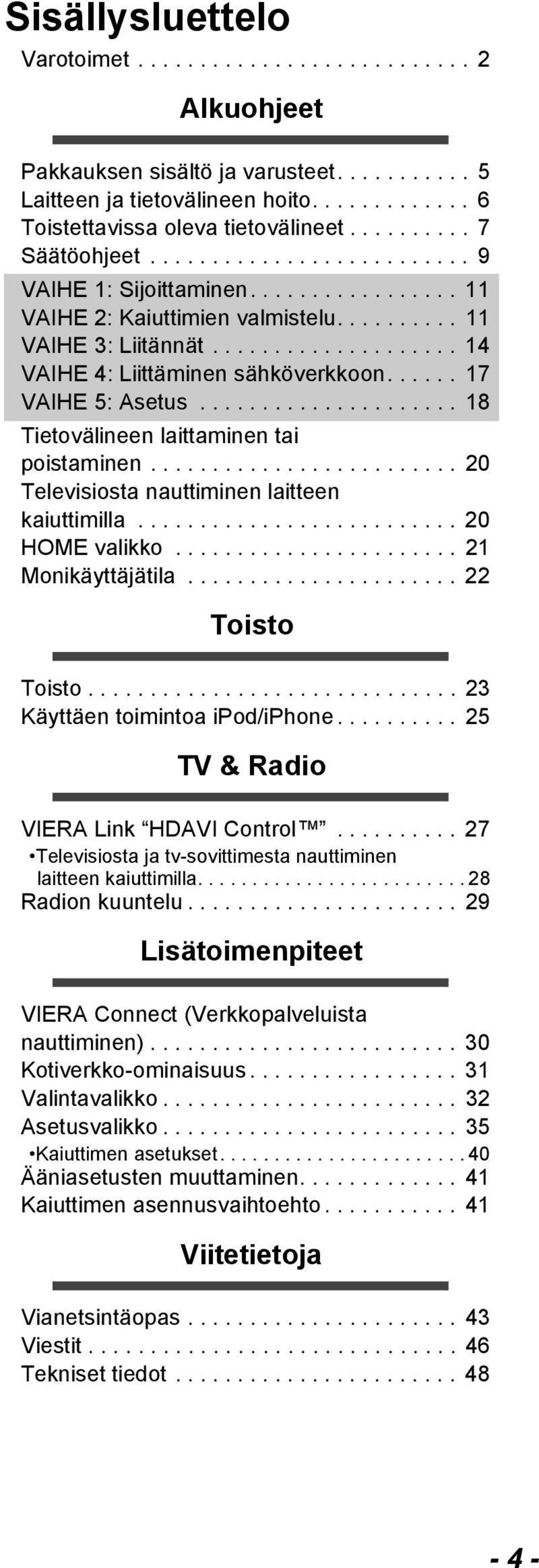

4 Sisällysluettelo Varotoimet Alkuohjeet Pakkauksen sisältö ja varusteet Laitteen ja tietovälineen hoito Toistettavissa oleva tietovälineet Säätöohjeet VAIHE 1: Sijoittaminen VAIHE 2: Kaiuttimien valmistelu VAIHE 3: Liitännät VAIHE 4: Liittäminen sähköverkkoon VAIHE 5: Asetus Tietovälineen laittaminen tai poistaminen Televisiosta nauttiminen laitteen kaiuttimilla HOME valikko Monikäyttäjätila Toisto Toisto Käyttäen toimintoa ipod/iphone TV & Radio VIERA Link HDAVI Control Televisiosta ja tv-sovittimesta nauttiminen laitteen kaiuttimilla Radion kuuntelu Lisätoimenpiteet VIERA Connect (Verkkopalveluista nauttiminen) Kotiverkko-ominaisuus Valintavalikko Asetusvalikko Kaiuttimen asetukset Ääniasetusten muuttaminen Kaiuttimen asennusvaihtoehto Viitetietoja Vianetsintäopas Viestit Tekniset tiedot

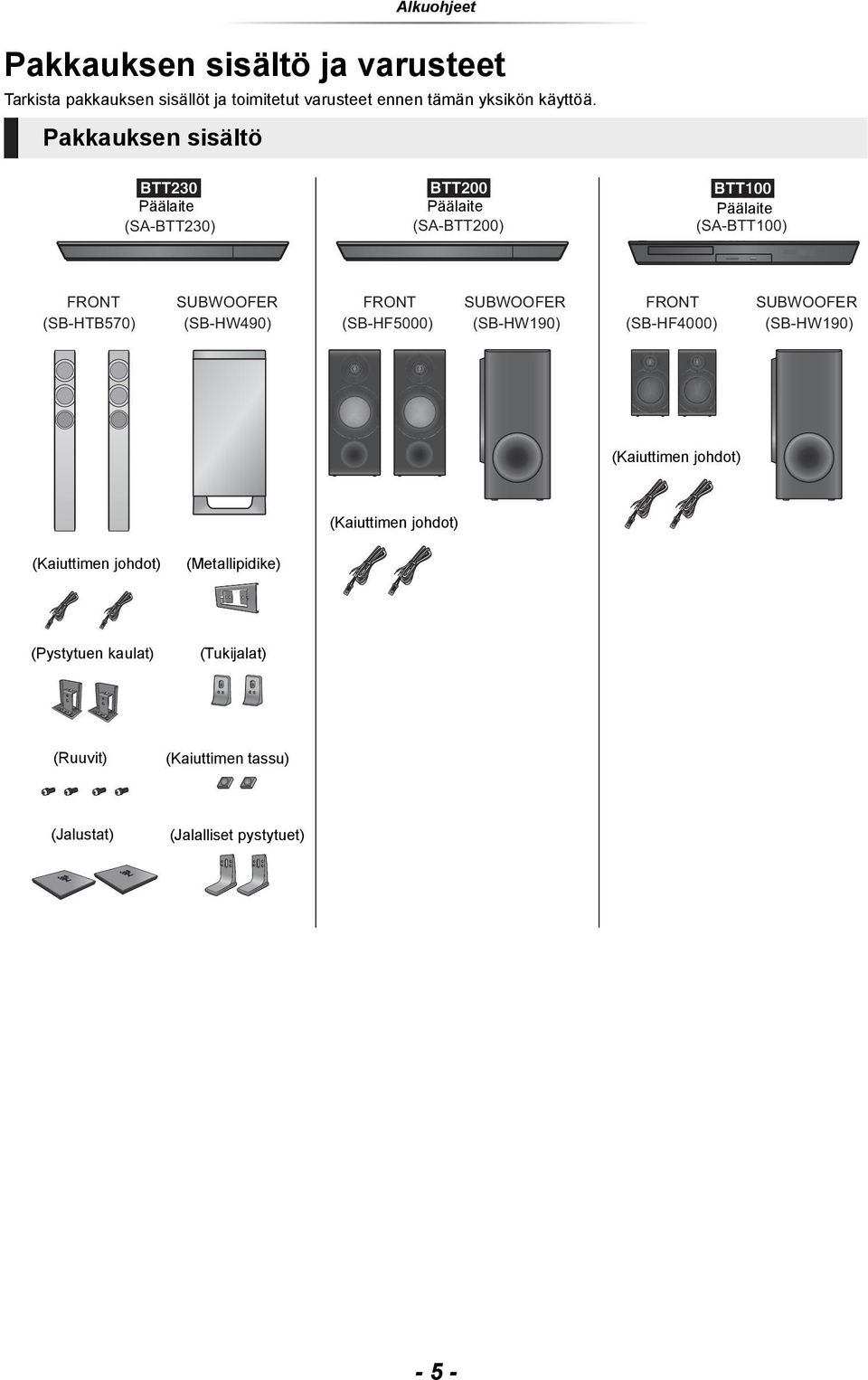

5 Alkuohjeet Alkuohjeet Pakkauksen sisältö ja varusteet Tarkista pakkauksen sisällöt ja toimitetut varusteet ennen tämän yksikön käyttöä. Pakkauksen sisältö Päälaite Päälaite Päälaite (SA-BTT230) (SA-BTT200) (SA-BTT100) FRONT (SB-HTB570) SUBWOOFER (SB-HW490) FRONT (SB-HF5000) SUBWOOFER (SB-HW190) FRONT (SB-HF4000) SUBWOOFER (SB-HW190) (Kaiuttimen johdot) (Kaiuttimen johdot) (Kaiuttimen johdot) (Metallipidike) (Pystytuen kaulat) (Tukijalat) (Ruuvit) (Kaiuttimen tassu) (Jalustat) (Jalalliset pystytuet) - 5 -

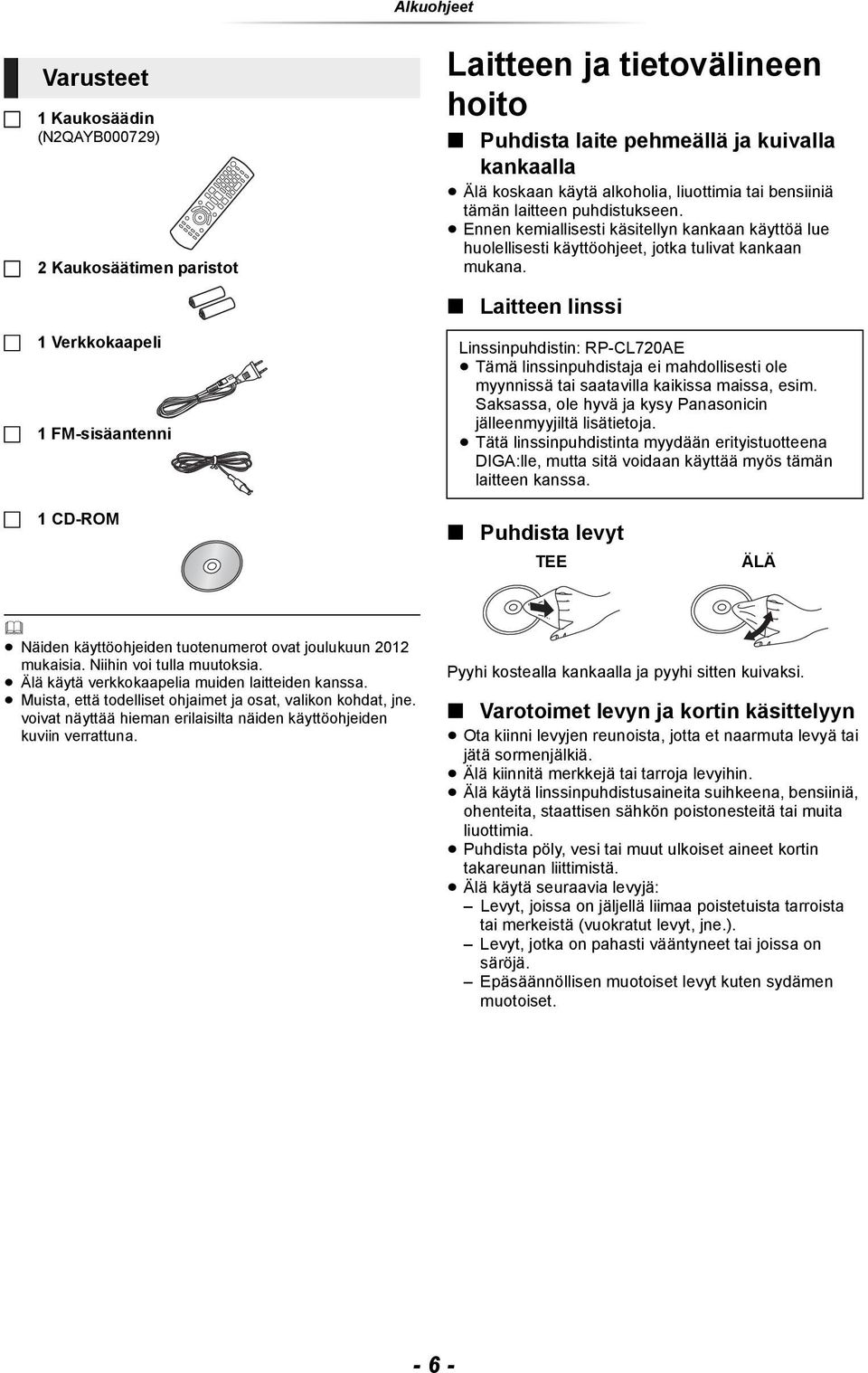

6 Alkuohjeet Varusteet 1 Kaukosäädin (N2QAYB000729) 2 Kaukosäätimen paristot 1 Verkkokaapeli 1 FM-sisäantenni Laitteen ja tietovälineen hoito Puhdista laite pehmeällä ja kuivalla kankaalla Älä koskaan käytä alkoholia, liuottimia tai bensiiniä tämän laitteen puhdistukseen. Ennen kemiallisesti käsitellyn kankaan käyttöä lue huolellisesti käyttöohjeet, jotka tulivat kankaan mukana. Laitteen linssi Linssinpuhdistin: RP-CL720AE Tämä linssinpuhdistaja ei mahdollisesti ole myynnissä tai saatavilla kaikissa maissa, esim. Saksassa, ole hyvä ja kysy Panasonicin jälleenmyyjiltä lisätietoja. Tätä linssinpuhdistinta myydään erityistuotteena DIGA:lle, mutta sitä voidaan käyttää myös tämän laitteen kanssa. 1 CD-ROM Puhdista levyt TEE ÄLÄ Näiden käyttöohjeiden tuotenumerot ovat joulukuun 2012 mukaisia. Niihin voi tulla muutoksia. Älä käytä verkkokaapelia muiden laitteiden kanssa. Muista, että todelliset ohjaimet ja osat, valikon kohdat, jne. voivat näyttää hieman erilaisilta näiden käyttöohjeiden kuviin verrattuna. Pyyhi kostealla kankaalla ja pyyhi sitten kuivaksi. Varotoimet levyn ja kortin käsittelyyn Ota kiinni levyjen reunoista, jotta et naarmuta levyä tai jätä sormenjälkiä. Älä kiinnitä merkkejä tai tarroja levyihin. Älä käytä linssinpuhdistusaineita suihkeena, bensiiniä, ohenteita, staattisen sähkön poistonesteitä tai muita liuottimia. Puhdista pöly, vesi tai muut ulkoiset aineet kortin takareunan liittimistä. Älä käytä seuraavia levyjä: Levyt, joissa on jäljellä liimaa poistetuista tarroista tai merkeistä (vuokratut levyt, jne.). Levyt, jotka on pahasti vääntyneet tai joissa on säröjä. Epäsäännöllisen muotoiset levyt kuten sydämen muotoiset

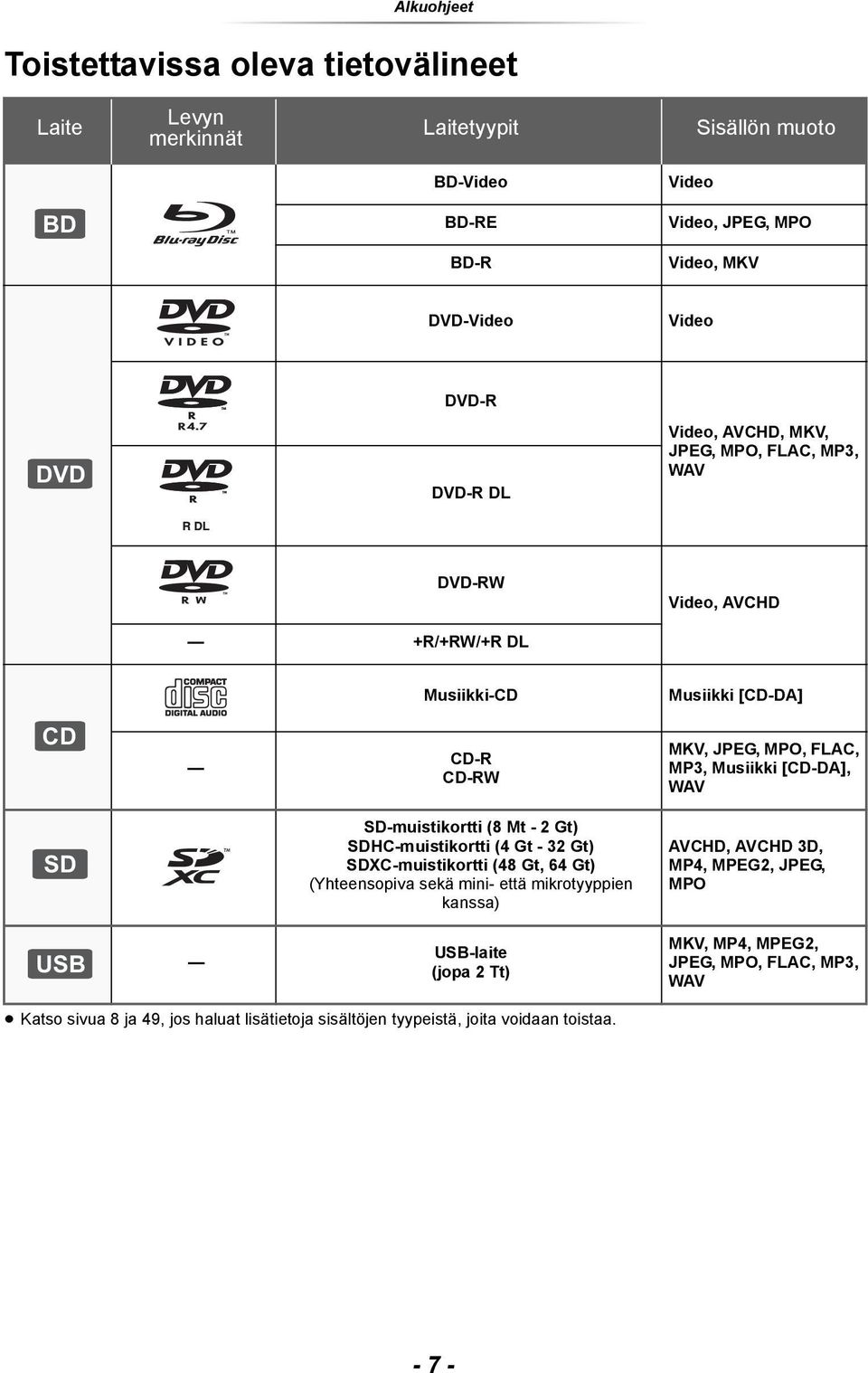

7 Alkuohjeet Toistettavissa oleva tietovälineet Laite Levyn merkinnät Laitetyypit Sisällön muoto BD-Video Video BD BD-RE Video, JPEG, MPO BD-R Video, MKV DVD-Video Video DVD-R DVD DVD-R DL Video, AVCHD, MKV, JPEG, MPO, FLAC, MP3, WAV DVD-RW Video, AVCHD +R/+RW/+R DL Musiikki-CD Musiikki [CD-DA] CD CD-R CD-RW MKV, JPEG, MPO, FLAC, MP3, Musiikki [CD-DA], WAV SD SD-muistikortti (8 Mt - 2 Gt) SDHC-muistikortti (4 Gt - 32 Gt) SDXC-muistikortti (48 Gt, 64 Gt) (Yhteensopiva sekä mini- että mikrotyyppien kanssa) AVCHD, AVCHD 3D, MP4, MPEG2, JPEG, MPO USB USB-laite (jopa 2 Tt) MKV, MP4, MPEG2, JPEG, MPO, FLAC, MP3, WAV Katso sivua 8 ja 49, jos haluat lisätietoja sisältöjen tyypeistä, joita voidaan toistaa

8 Alkuohjeet Levyt, joita ei voida toistaa tällä laitteella DVD-RAM Super Audio-CD Photo-CD DVD-Audio Video-CD ja Super Video-CD WMA-levyt DivX-levyt HD DVD Alueen hallintatiedot BD-Video Laite voi toistaa BD-videolevyjä, jotka tukevat aluekoodia B. Esimerkki: DVD-Video Laite voi toistaa DVD-videolevyjä, jotka tukevat aluenumeroa 2 tai ALL. Esimerkki: 2 ALL Viimeistele Tallentimella jne. tallennettu DVD-R/RW/R DL, +R/+RW/ +R DL ja CD-R/RW -levy tulee viimeistellä tallentimella, jotta se voidaan toistaa tällä laitteella. Jos haluat lisätietoja, katso tallentimen käyttöohjeita. BD-Video Tämä laite tukee ääntä korkealla bittinopeudella (Dolby Digital Plus, Dolby TrueHD, DTS-HD High Resolution Audio ja DTS-HD Master Audio), jota käytetään BD-videossa. Jos Dolby D/Dolby D +/Dolby TrueHD asetetaan asentoon PCM, Dolby-äänien enimmäismäärä on 2-kanavainen PCM. ( 36) 3D Voidaan toistaa 3D-videoita ja 3D-kiintokuvia, kun tämä laite liitetään 3D-yhteensopivaan televisioon High Speed HDMI -kaapelilla. 2D-videoita voidaan katso 3D-muodossa virtuaalisesti. ( 35) Musiikki-CD Toimintaa ja äänen laatua ei taata CD-levyille, jotka eivät ole yhteensopivia määritelmän CD-DA kanssa (kopiointirajoitetut CD-levyt, jne.). SD-kortti Voidaan käyttää minisd-kortteja, microsd-kortteja, microsdhc-kortteja ja microsdxc-kortteja mutta niitä tulee käyttää sovitinkortin kanssa. Ne toimitetaan yleensä kyseisten korttien mukana, tai vaihtoehtoisesti asiakkaan tulee hankkia ne. Kortin sisällön suojaamiseksi siirrä tallennuksen estovipu (SD-kortissa) asentoon LOCK. Tämä laite on yhteensopiva SD-muistikorttien kanssa, jotka täyttävät SD-korttien tekniset vaatimukset tiedostojärjestelmille FAT12 ja FAT16 kuten myös SDHC-muistikortit tiedostojärjestelmälle FAT32 ja SDXC-muistikortit järjestelmälle exfat. Jos SD-korttia käytetään yhteen sopimattomien tietokoneiden tai laitteiden kanssa, tallennetut sisällöt saatetaan poistaa kortin alustuksen ym. vuoksi. Käytettävissä olevan muistin koko saattaa olla hieman vähemmän kuin kortin kapasiteetti. USB-laite Tämä laite ei takaa yhteyttä kaikkiin USB-laitteisiin. Tämä laite ei tue USB-laitteen latausta. Tuetaan tiedostojärjestelmiä FAT12, FAT16, FAT32 ja NTFS. Tämä laite tukee tekniikkaa USB2.0 High Speed. Laite tukee kiintolevyä, joka on alustettu muotoon FAT32 tai NTFS. Jotkut kiintolevytyypit voivat vaatia ulkoisen virtalähdeyksikön käyttöä. BD-RE, BD-R Panasonicin Blu-ray-tallentimella muodossa DR tallennetut levyt eivät mahdollisesti toista ääntä jne. kunnolla. Ei mahdollisesti voida toistaa yllä mainittuja tietovälineitä joissain tapauksissa tietovälineen tyypin, tallennusolosuhteiden, tallennusmenetelmän tai tiedostojen luontitavan vuoksi. Levyn valmistajat voivat säätää sitä, kuinka levyt toistetaan. Siten et mahdollisesti voi aina ohjata toistoa kuten kuvattu näissä käyttöohjeissa. Lue levyn ohjeet huolellisesti

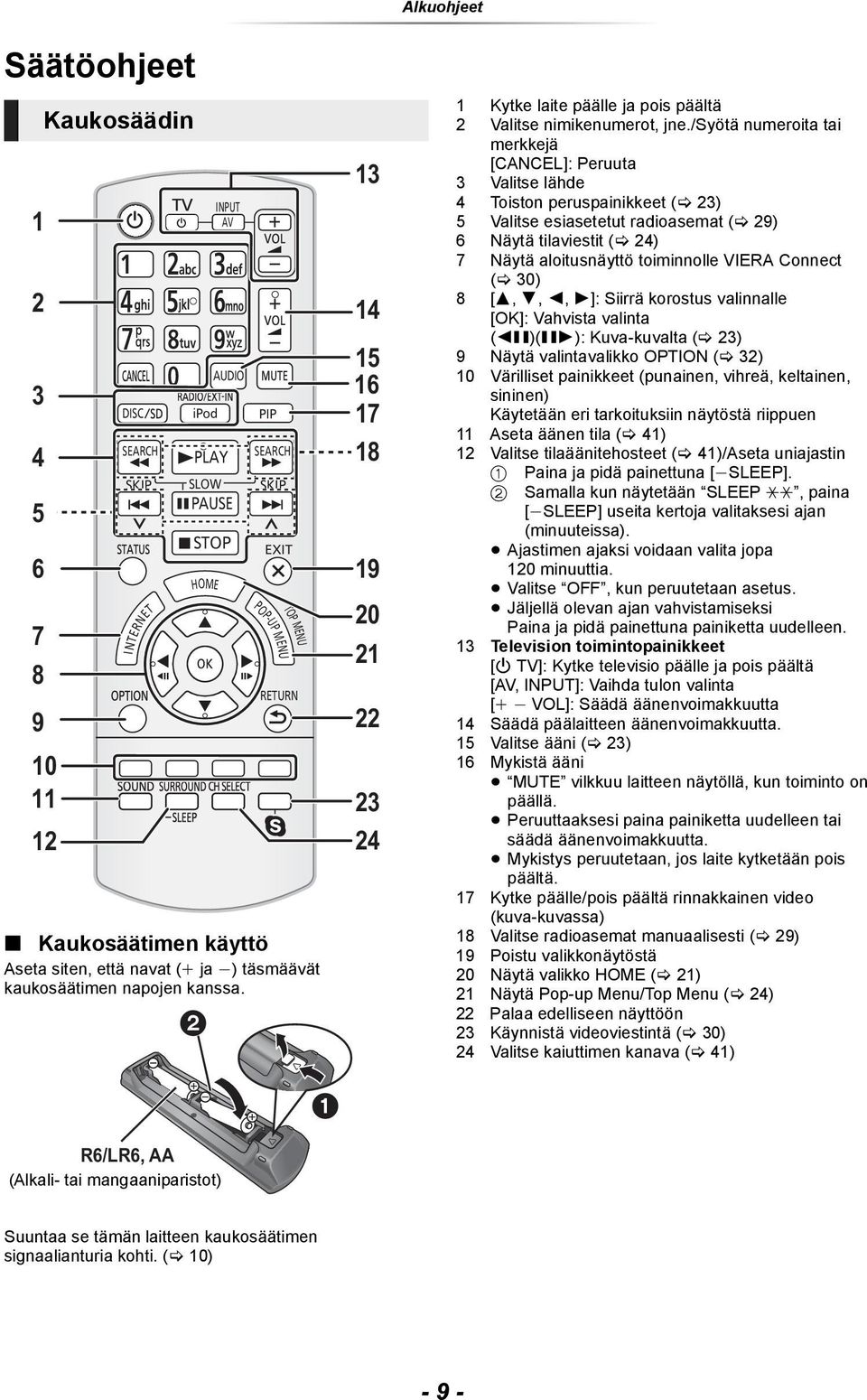

9 Alkuohjeet Säätöohjeet Kaukosäädin Kaukosäätimen käyttö Aseta siten, että navat (i ja j) täsmäävät kaukosäätimen napojen kanssa Kytke laite päälle ja pois päältä 2 Valitse nimikenumerot, jne./syötä numeroita tai merkkejä [CANCEL]: Peruuta 3 Valitse lähde 4 Toiston peruspainikkeet ( 23) 5 Valitse esiasetetut radioasemat ( 29) 6 Näytä tilaviestit ( 24) 7 Näytä aloitusnäyttö toiminnolle VIERA Connect ( 30) 8 [3, 4, 2, 1]: Siirrä korostus valinnalle [OK]: Vahvista valinta (2;)(;1): Kuva-kuvalta ( 23) 9 Näytä valintavalikko OPTION ( 32) 10 Värilliset painikkeet (punainen, vihreä, keltainen, sininen) Käytetään eri tarkoituksiin näytöstä riippuen 11 Aseta äänen tila ( 41) 12 Valitse tilaäänitehosteet ( 41)/Aseta uniajastin 1 Paina ja pidä painettuna [jsleep]. 2 Samalla kun näytetään SLEEP, paina [jsleep] useita kertoja valitaksesi ajan (minuuteissa). Ajastimen ajaksi voidaan valita jopa 120 minuuttia. Valitse OFF, kun peruutetaan asetus. Jäljellä olevan ajan vahvistamiseksi Paina ja pidä painettuna painiketta uudelleen. 13 Television toimintopainikkeet [Í TV]: Kytke televisio päälle ja pois päältä [AV, INPUT]: Vaihda tulon valinta [i jvol]: Säädä äänenvoimakkuutta 14 Säädä päälaitteen äänenvoimakkuutta. 15 Valitse ääni ( 23) 16 Mykistä ääni MUTE vilkkuu laitteen näytöllä, kun toiminto on päällä. Peruuttaaksesi paina painiketta uudelleen tai säädä äänenvoimakkuutta. Mykistys peruutetaan, jos laite kytketään pois päältä. 17 Kytke päälle/pois päältä rinnakkainen video (kuva-kuvassa) 18 Valitse radioasemat manuaalisesti ( 29) 19 Poistu valikkonäytöstä 20 Näytä valikko HOME ( 21) 21 Näytä Pop-up Menu/Top Menu ( 24) 22 Palaa edelliseen näyttöön 23 Käynnistä videoviestintä ( 30) 24 Valitse kaiuttimen kanava ( 41) R6/LR6, AA (Alkali- tai mangaaniparistot) Suuntaa se tämän laitteen kaukosäätimen signaalianturia kohti. ( 10) - 9 -

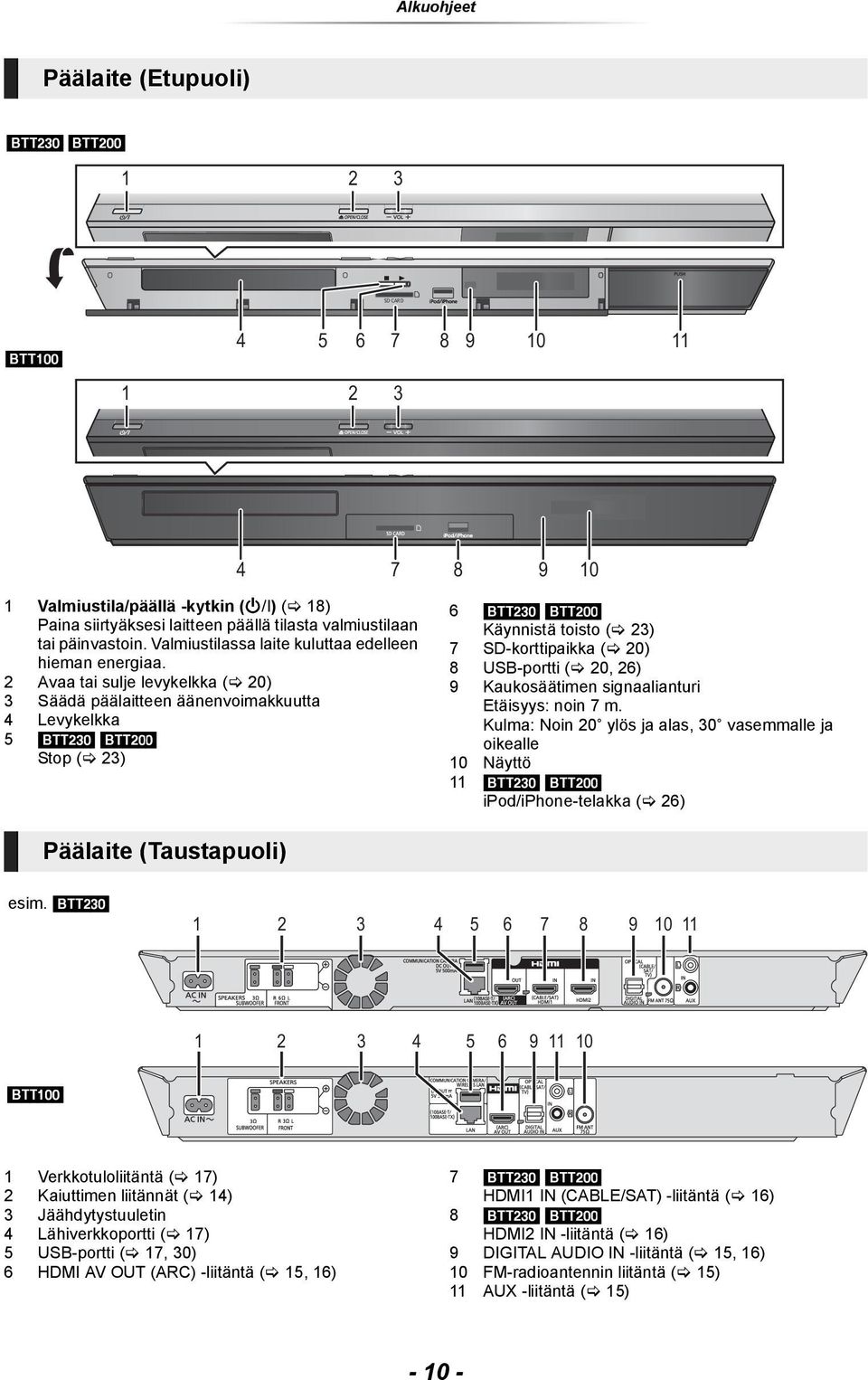

10 Alkuohjeet Päälaite (Etupuoli) [BTT230] [BTT200] SD CARD [BTT100] Valmiustila/päällä -kytkin (Í/I) ( 18) Paina siirtyäksesi laitteen päällä tilasta valmiustilaan tai päinvastoin. Valmiustilassa laite kuluttaa edelleen hieman energiaa. 2 Avaa tai sulje levykelkka ( 20) 3 Säädä päälaitteen äänenvoimakkuutta 4 Levykelkka 5 [BTT230] [BTT200] Stop ( 23) 6 [BTT230] [BTT200] Käynnistä toisto ( 23) 7 SD-korttipaikka ( 20) 8 USB-portti ( 20, 26) 9 Kaukosäätimen signaalianturi Etäisyys: noin 7 m. Kulma: Noin 20e ylös ja alas, 30e vasemmalle ja oikealle 10 Näyttö 11 [BTT230] [BTT200] ipod/iphone-telakka ( 26) Päälaite (Taustapuoli) esim. [BTT230] [BTT100] 1 Verkkotuloliitäntä ( 17) 2 Kaiuttimen liitännät ( 14) 3 Jäähdytystuuletin 4 Lähiverkkoportti ( 17) 5 USB-portti ( 17, 30) 6 HDMI AV OUT (ARC) -liitäntä ( 15, 16) 7 [BTT230] [BTT200] HDMI1 IN (CABLE/SAT) -liitäntä ( 16) 8 [BTT230] [BTT200] HDMI2 IN -liitäntä ( 16) 9 DIGITAL AUDIO IN -liitäntä ( 15, 16) 10 FM-radioantennin liitäntä ( 15) 11 AUX -liitäntä ( 15)

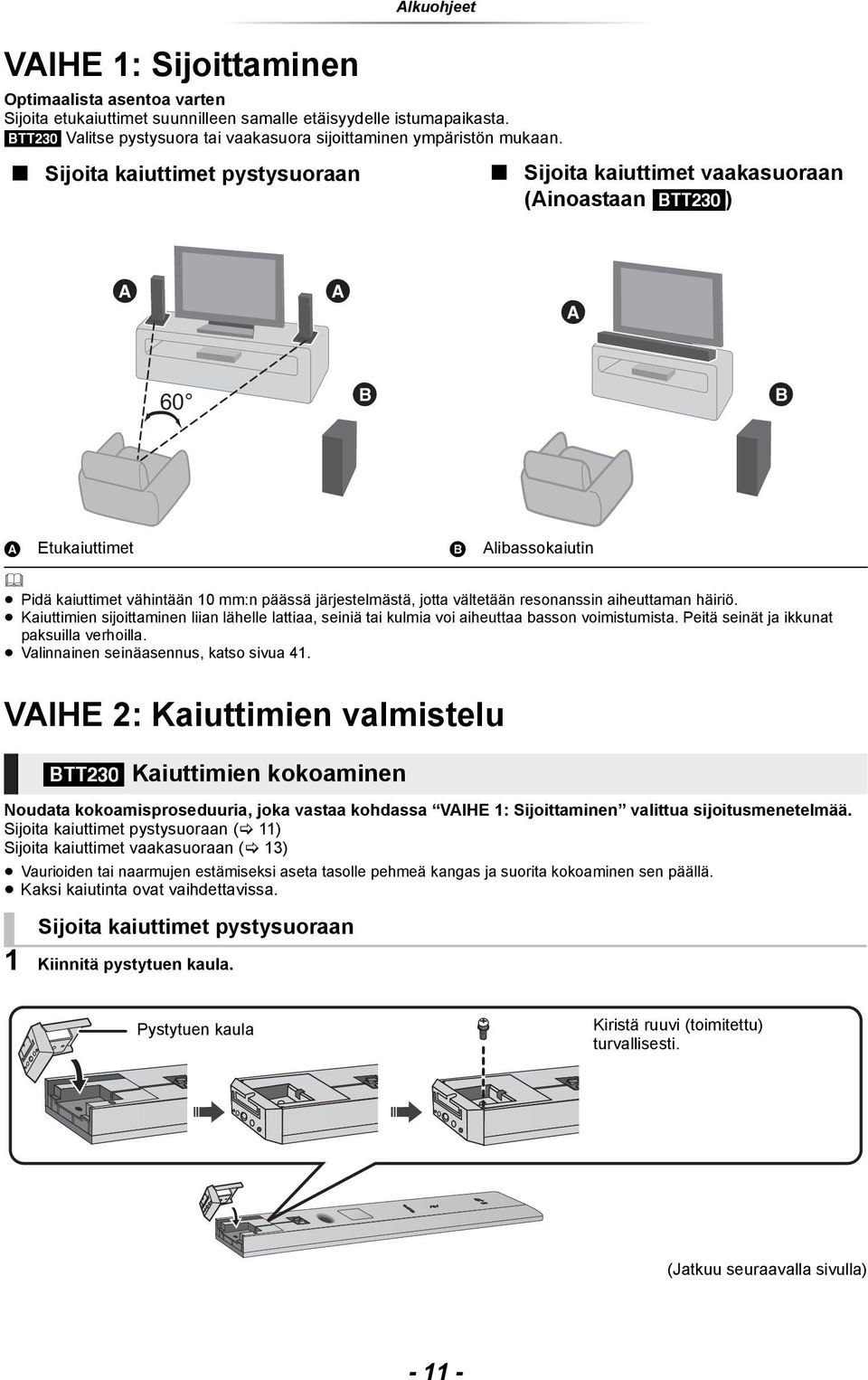

11 VAIHE 1: Sijoittaminen Alkuohjeet Optimaalista asentoa varten Sijoita etukaiuttimet suunnilleen samalle etäisyydelle istumapaikasta. [BTT230] Valitse pystysuora tai vaakasuora sijoittaminen ympäristön mukaan. Sijoita kaiuttimet pystysuoraan Sijoita kaiuttimet vaakasuoraan (Ainoastaan [BTT230]) 60 A Etukaiuttimet B Alibassokaiutin Pidä kaiuttimet vähintään 10 mm:n päässä järjestelmästä, jotta vältetään resonanssin aiheuttaman häiriö. Kaiuttimien sijoittaminen liian lähelle lattiaa, seiniä tai kulmia voi aiheuttaa basson voimistumista. Peitä seinät ja ikkunat paksuilla verhoilla. Valinnainen seinäasennus, katso sivua 41. VAIHE 2: Kaiuttimien valmistelu [BTT230] Kaiuttimien kokoaminen Noudata kokoamisproseduuria, joka vastaa kohdassa VAIHE 1: Sijoittaminen valittua sijoitusmenetelmää. Sijoita kaiuttimet pystysuoraan ( 11) Sijoita kaiuttimet vaakasuoraan ( 13) Vaurioiden tai naarmujen estämiseksi aseta tasolle pehmeä kangas ja suorita kokoaminen sen päällä. Kaksi kaiutinta ovat vaihdettavissa. Sijoita kaiuttimet pystysuoraan 1 Kiinnitä pystytuen kaula. Pystytuen kaula Kiristä ruuvi (toimitettu) turvallisesti. (Jatkuu seuraavalla sivulla)

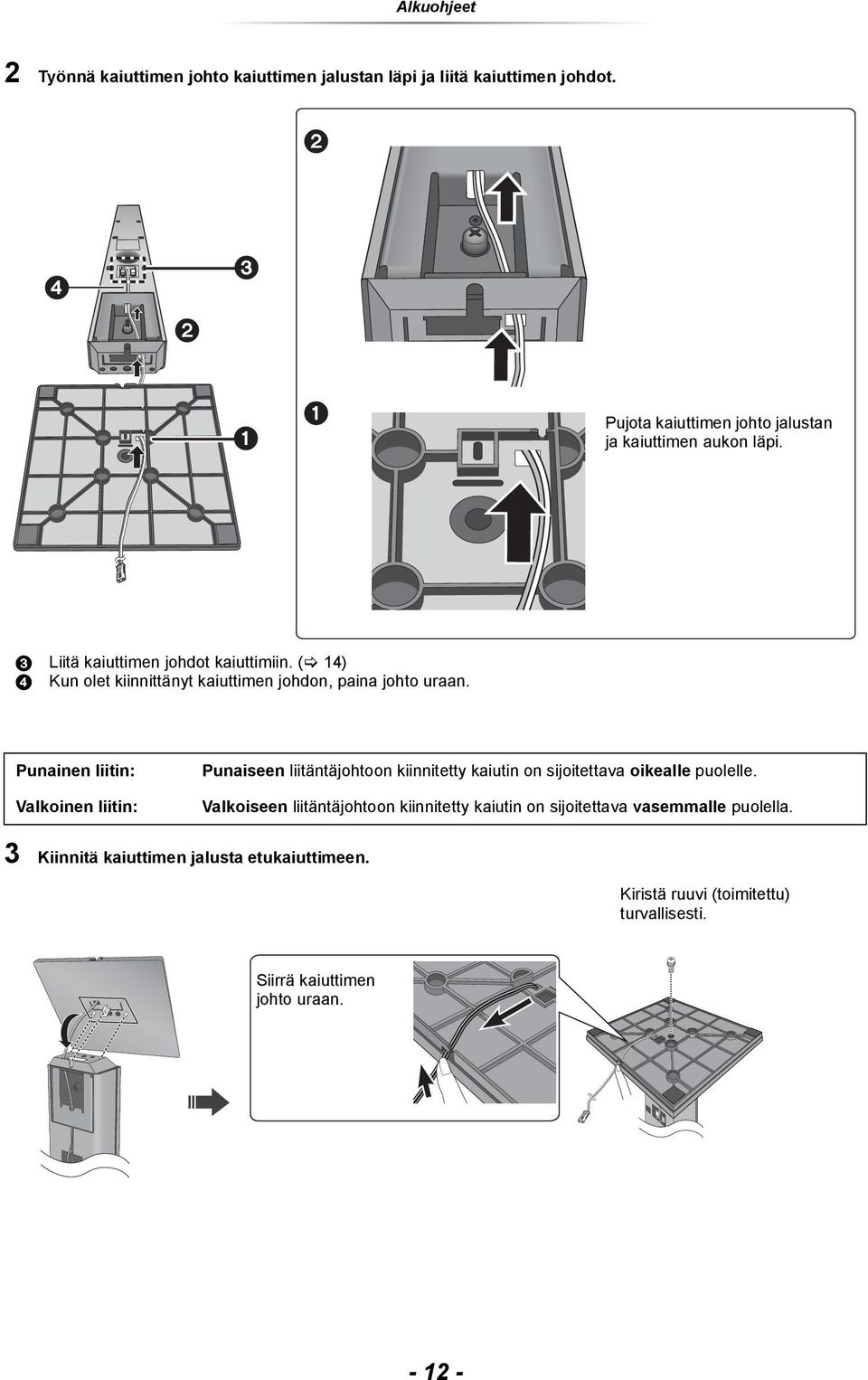

12 Alkuohjeet 2 Työnnä kaiuttimen johto kaiuttimen jalustan läpi ja liitä kaiuttimen johdot. Pujota kaiuttimen johto jalustan ja kaiuttimen aukon läpi. 3 Liitä kaiuttimen johdot kaiuttimiin. ( 14) 4 Kun olet kiinnittänyt kaiuttimen johdon, paina johto uraan. Punainen liitin: Valkoinen liitin: Punaiseen liitäntäjohtoon kiinnitetty kaiutin on sijoitettava oikealle puolelle. Valkoiseen liitäntäjohtoon kiinnitetty kaiutin on sijoitettava vasemmalle puolella. 3 Kiinnitä kaiuttimen jalusta etukaiuttimeen. Kiristä ruuvi (toimitettu) turvallisesti. Siirrä kaiuttimen johto uraan

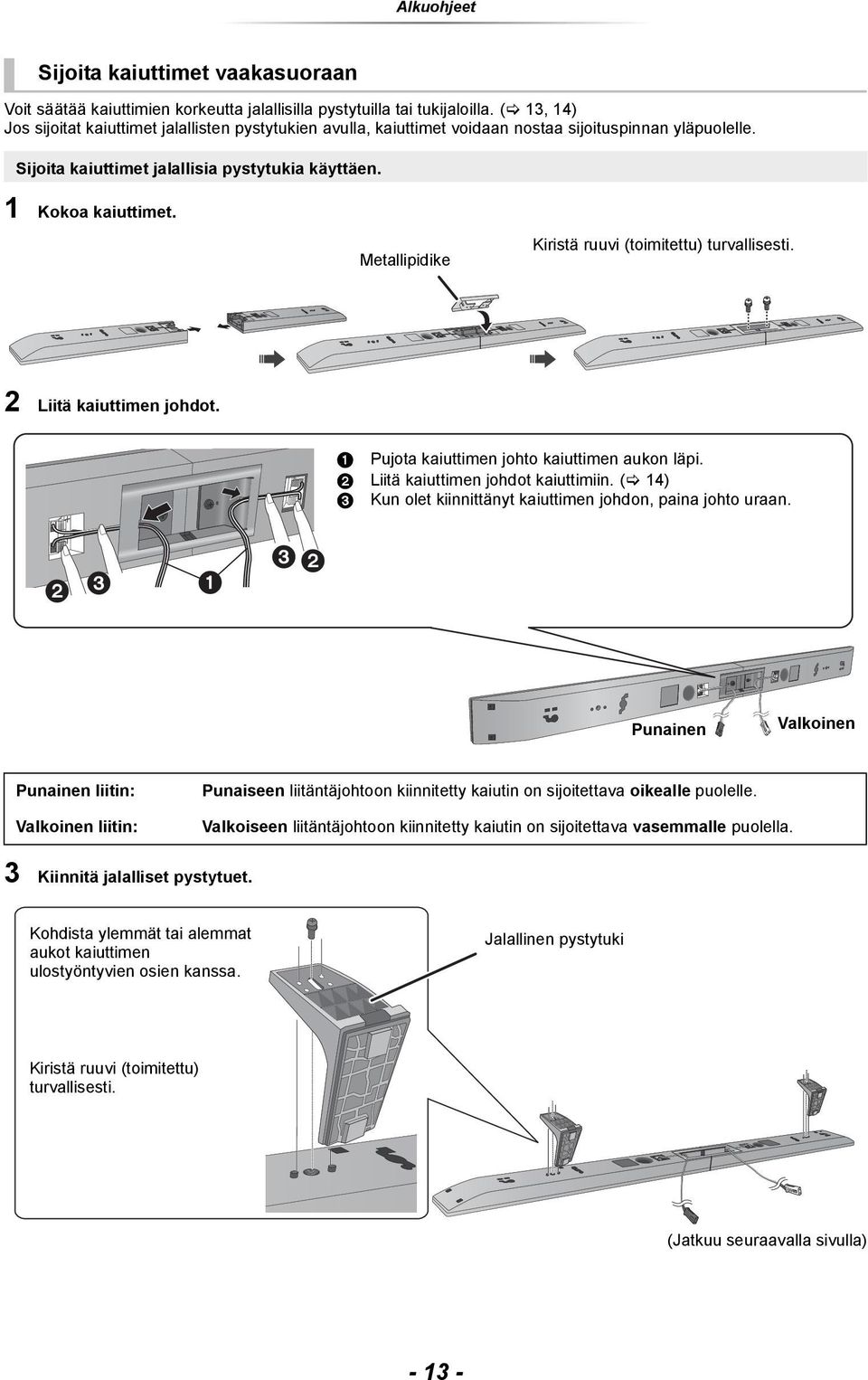

13 Alkuohjeet Sijoita kaiuttimet vaakasuoraan Voit säätää kaiuttimien korkeutta jalallisilla pystytuilla tai tukijaloilla. ( 13, 14) Jos sijoitat kaiuttimet jalallisten pystytukien avulla, kaiuttimet voidaan nostaa sijoituspinnan yläpuolelle. Sijoita kaiuttimet jalallisia pystytukia käyttäen. 1 Kokoa kaiuttimet. Metallipidike Kiristä ruuvi (toimitettu) turvallisesti. 2 Liitä kaiuttimen johdot. 1 Pujota kaiuttimen johto kaiuttimen aukon läpi. 2 Liitä kaiuttimen johdot kaiuttimiin. ( 14) 3 Kun olet kiinnittänyt kaiuttimen johdon, paina johto uraan. Punainen Valkoinen Punainen liitin: Valkoinen liitin: Punaiseen liitäntäjohtoon kiinnitetty kaiutin on sijoitettava oikealle puolelle. Valkoiseen liitäntäjohtoon kiinnitetty kaiutin on sijoitettava vasemmalle puolella. 3 Kiinnitä jalalliset pystytuet. Kohdista ylemmät tai alemmat aukot kaiuttimen ulostyöntyvien osien kanssa. Jalallinen pystytuki Kiristä ruuvi (toimitettu) turvallisesti. (Jatkuu seuraavalla sivulla)

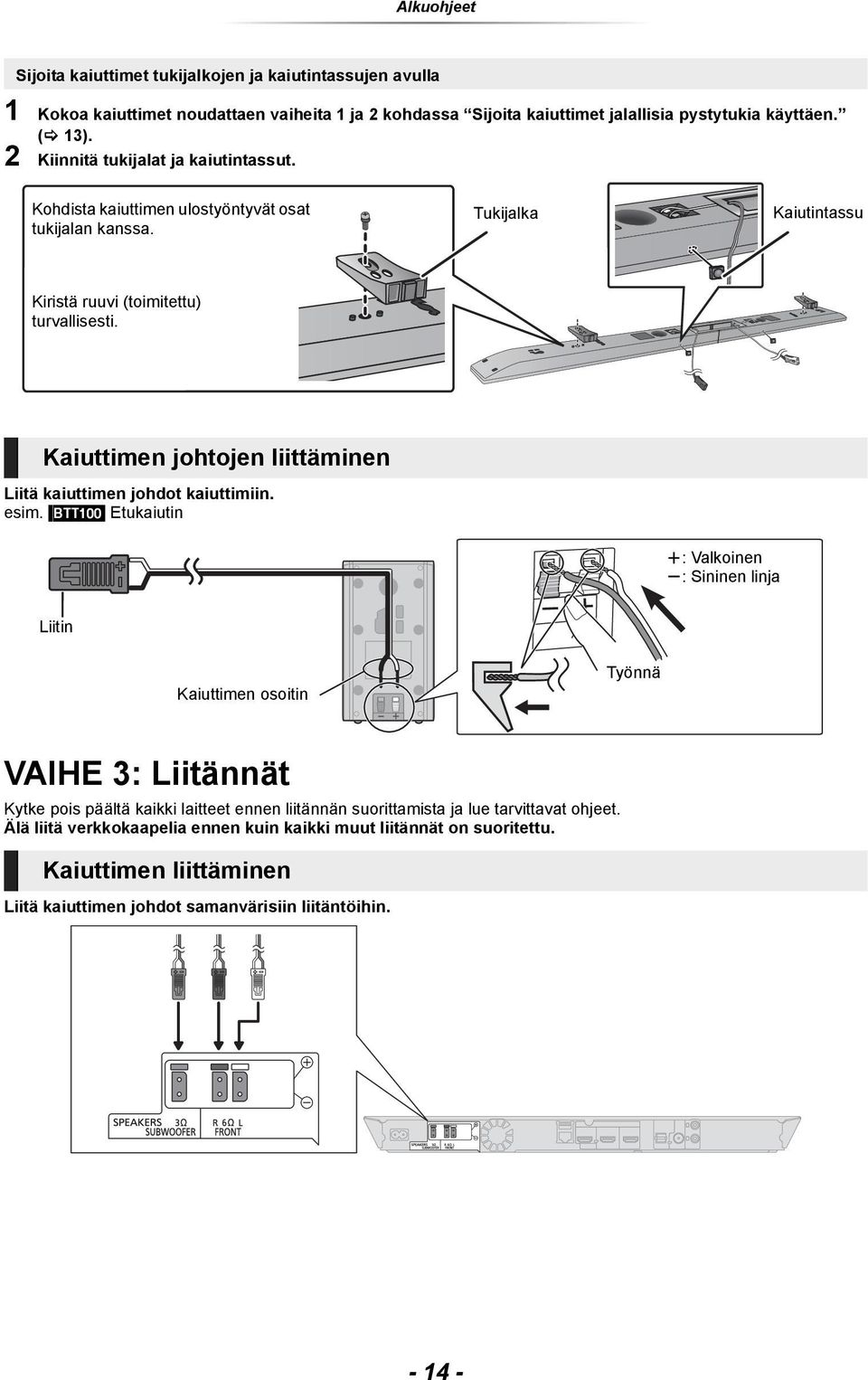

14 Alkuohjeet Sijoita kaiuttimet tukijalkojen ja kaiutintassujen avulla 1 Kokoa kaiuttimet noudattaen vaiheita 1 ja 2 kohdassa Sijoita kaiuttimet jalallisia pystytukia käyttäen. ( 13). 2 Kiinnitä tukijalat ja kaiutintassut. Kohdista kaiuttimen ulostyöntyvät osat tukijalan kanssa. Tukijalka Kaiutintassu Kiristä ruuvi (toimitettu) turvallisesti. Kaiuttimen johtojen liittäminen Liitä kaiuttimen johdot kaiuttimiin. esim. [BTT100] Etukaiutin r: Valkoinen s: Sininen linja Liitin Kaiuttimen osoitin Työnnä VAIHE 3: Liitännät Kytke pois päältä kaikki laitteet ennen liitännän suorittamista ja lue tarvittavat ohjeet. Älä liitä verkkokaapelia ennen kuin kaikki muut liitännät on suoritettu. Kaiuttimen liittäminen Liitä kaiuttimen johdot samanvärisiin liitäntöihin

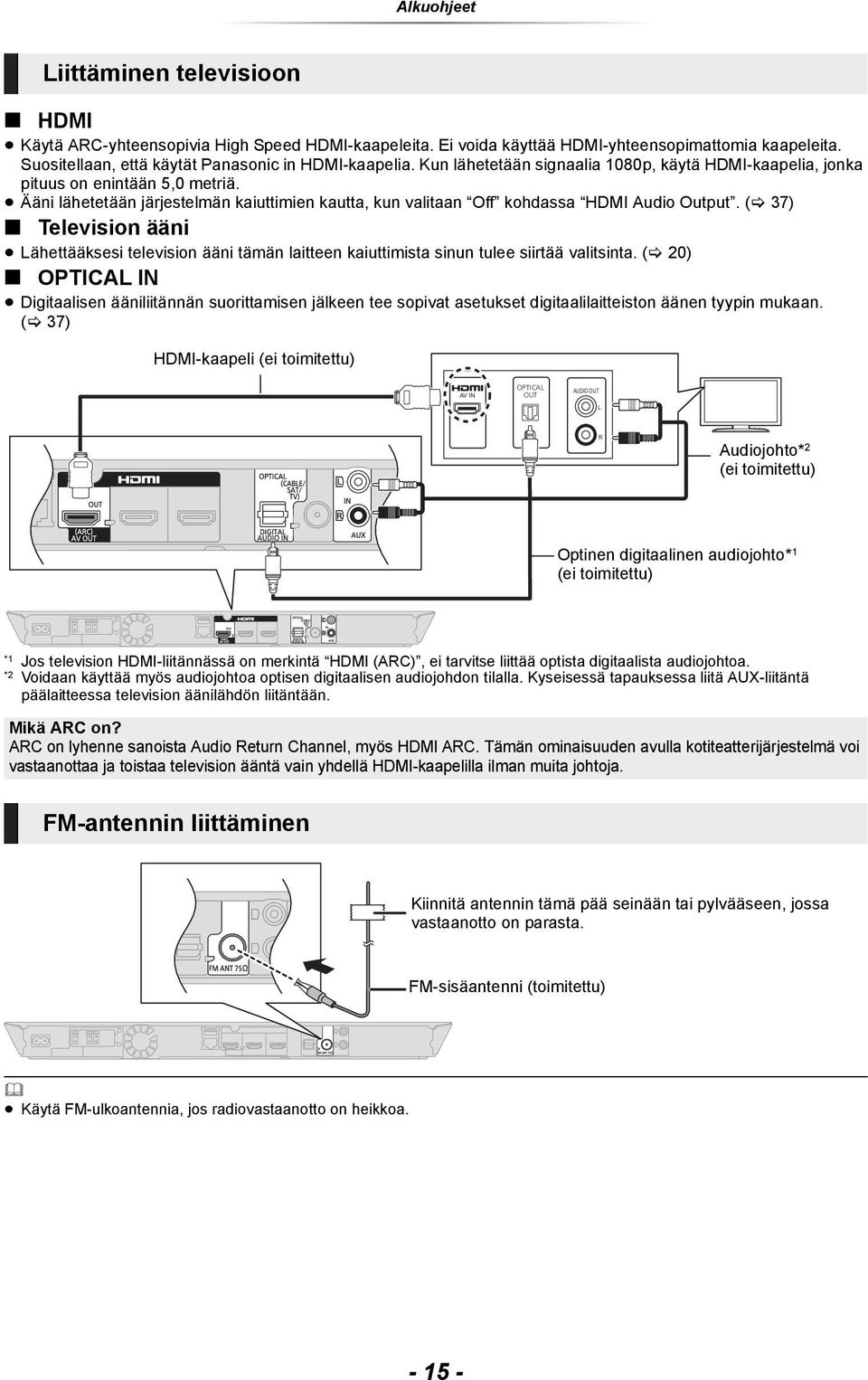

15 Alkuohjeet Liittäminen televisioon HDMI Käytä ARC-yhteensopivia High Speed HDMI-kaapeleita. Ei voida käyttää HDMI-yhteensopimattomia kaapeleita. Suositellaan, että käytät Panasonic in HDMI-kaapelia. Kun lähetetään signaalia 1080p, käytä HDMI-kaapelia, jonka pituus on enintään 5,0 metriä. Ääni lähetetään järjestelmän kaiuttimien kautta, kun valitaan Off kohdassa HDMI Audio Output. ( 37) Television ääni Lähettääksesi television ääni tämän laitteen kaiuttimista sinun tulee siirtää valitsinta. ( 20) OPTICAL IN Digitaalisen ääniliitännän suorittamisen jälkeen tee sopivat asetukset digitaalilaitteiston äänen tyypin mukaan. ( 37) HDMI-kaapeli (ei toimitettu) AV IN OPTICAL OUT AUDIO OUT L R Audiojohto* 2 (ei toimitettu) Optinen digitaalinen audiojohto* 1 (ei toimitettu) *1 Jos television HDMI-liitännässä on merkintä HDMI (ARC), ei tarvitse liittää optista digitaalista audiojohtoa. *2 Voidaan käyttää myös audiojohtoa optisen digitaalisen audiojohdon tilalla. Kyseisessä tapauksessa liitä AUX-liitäntä päälaitteessa television äänilähdön liitäntään. Mikä ARC on? ARC on lyhenne sanoista Audio Return Channel, myös HDMI ARC. Tämän ominaisuuden avulla kotiteatterijärjestelmä voi vastaanottaa ja toistaa television ääntä vain yhdellä HDMI-kaapelilla ilman muita johtoja. FM-antennin liittäminen Kiinnitä antennin tämä pää seinään tai pylvääseen, jossa vastaanotto on parasta. 75 FM-sisäantenni (toimitettu) Käytä FM-ulkoantennia, jos radiovastaanotto on heikkoa

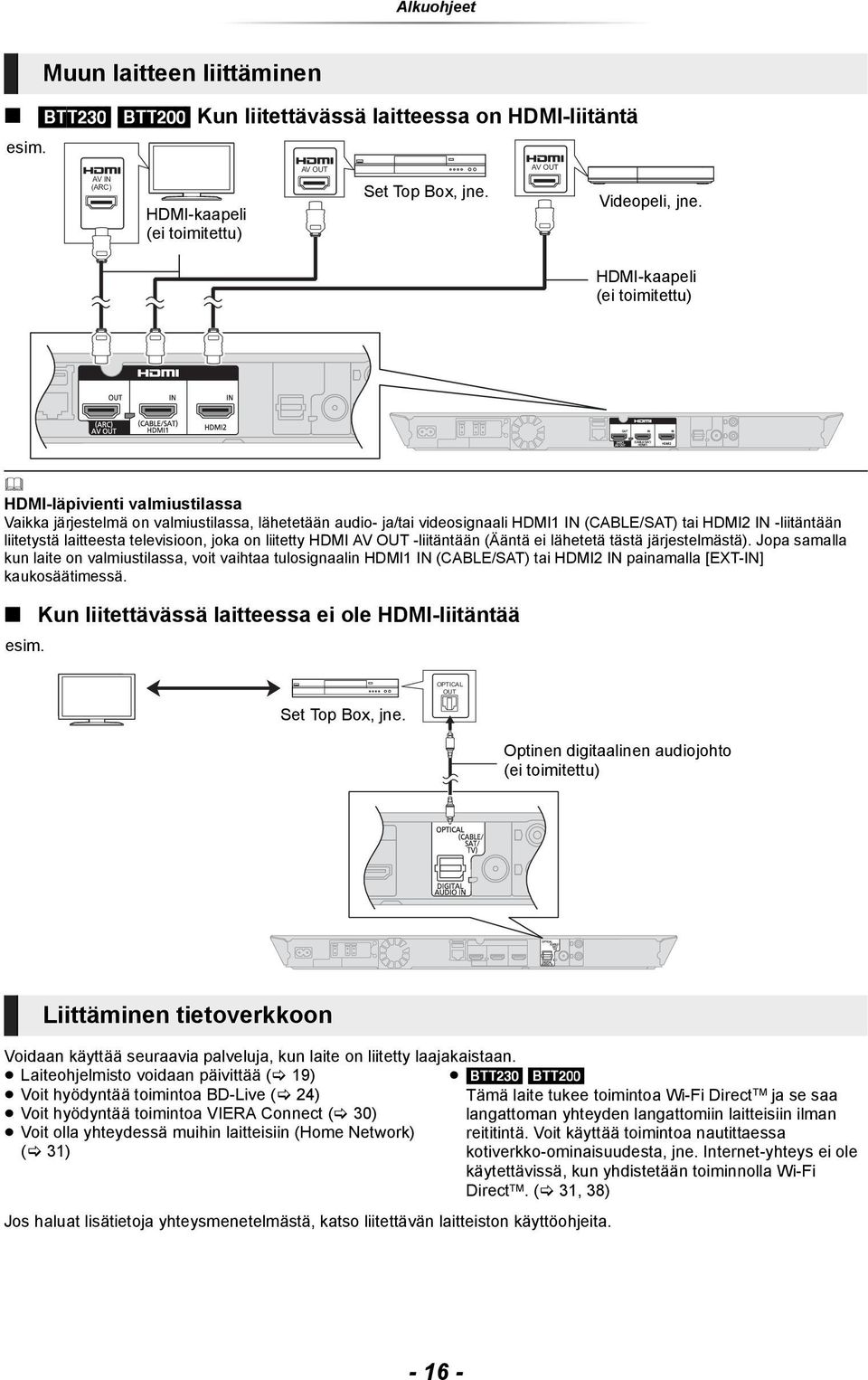

16 Alkuohjeet [BTT230] [BTT200] Kun liitettävässä laitteessa on HDMI-liitäntä esim. Muun laitteen liittäminen AV IN (ARC) HDMI-kaapeli (ei toimitettu) AV OUT Set Top Box, jne. AV OUT Videopeli, jne. HDMI-kaapeli (ei toimitettu) HDMI-läpivienti valmiustilassa Vaikka järjestelmä on valmiustilassa, lähetetään audio- ja/tai videosignaali HDMI1 IN (CABLE/SAT) tai HDMI2 IN -liitäntään liitetystä laitteesta televisioon, joka on liitetty HDMI AV OUT -liitäntään (Ääntä ei lähetetä tästä järjestelmästä). Jopa samalla kun laite on valmiustilassa, voit vaihtaa tulosignaalin HDMI1 IN (CABLE/SAT) tai HDMI2 IN painamalla [EXT-IN] kaukosäätimessä. Kun liitettävässä laitteessa ei ole HDMI-liitäntää esim. Set Top Box, jne. OPTICAL OUT Optinen digitaalinen audiojohto (ei toimitettu) Liittäminen tietoverkkoon Voidaan käyttää seuraavia palveluja, kun laite on liitetty laajakaistaan. Laiteohjelmisto voidaan päivittää ( 19) [BTT230] [BTT200] Voit hyödyntää toimintoa BD-Live ( 24) Tämä laite tukee toimintoa Wi-Fi Direct TM ja se saa Voit hyödyntää toimintoa VIERA Connect ( 30) langattoman yhteyden langattomiin laitteisiin ilman Voit olla yhteydessä muihin laitteisiin (Home Network) reititintä. Voit käyttää toimintoa nautittaessa ( 31) kotiverkko-ominaisuudesta, jne. Internet-yhteys ei ole käytettävissä, kun yhdistetään toiminnolla Wi-Fi Direct TM. ( 31, 38) Jos haluat lisätietoja yhteysmenetelmästä, katso liitettävän laitteiston käyttöohjeita

17 Alkuohjeet Langaton lähiverkkoyhteys [BTT230] [BTT200] Tässä laitteessa on sisäinen Wi-Fi ja se voidaan yhdistää langattomaan reitittimeen. Langaton reititin, jne. Internet [BTT100] Langatonta toimintaa varten liitä langaton lähiverkkosovitin DY-WL5 (lisävaruste). Voidaan käyttää ainoastaan DY-WL5-laitetta. Lue DY-WL5-laitteen käyttöohjeet huolellisesti, kun käytetään sitä. Langaton reititin, jne. Internet Langattoman reitittimen päivitettyjä yhteensopivuustietoja varten katso (Kyseinen verkkosivusto on saatavilla ainoastaan englanniksi.) Laite ei ole yhteensopiva julkisten langattomien lähiverkkopalveluiden kanssa, joita on lentokentillä, asemilla, kahviloissa, jne. Katso sivua 2 langattoman lähiverkkoyhteyden varotoimia varten. Lähiverkkokaapeliyhteys Lähiverkkokaapeli (ei toimitettu) Laajakaistareititin, jne. Internet Käytä luokan 5 tai ylempiä suoria lähiverkkokaapeleita (STP), kun liitetään oheislaitteisiin. Minkä tahansa muun kuin lähiverkkokaapelin liittäminen lähiverkkoliittimeen saattaa vahingoittaa laitteen. VAIHE 4: Liittäminen sähköverkkoon Kytke vasta sen jälkeen, kun kaikki muut liitännät on suoritettu. Verkkokaapeli (toimitettu) Kodin verkkopistorasiaan Laite kuluttaa hieman energiaa ( 48) myös pois päältä kytkettynä. Virran säästämiseksi laite voidaan kytkeä irti, jos et aio käyttää sitä pitkään aikaan

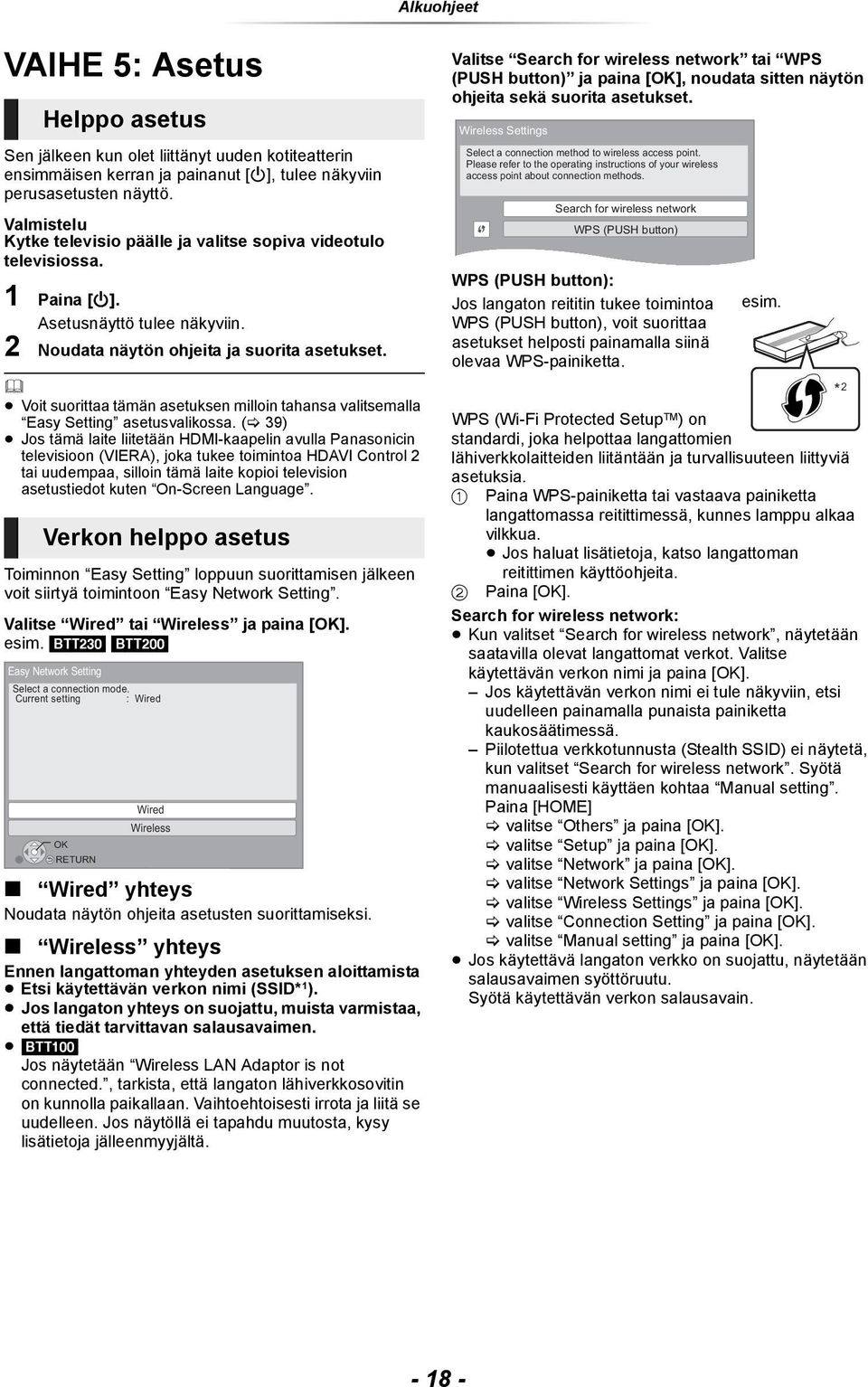

18 Alkuohjeet VAIHE 5: Asetus Helppo asetus Sen jälkeen kun olet liittänyt uuden kotiteatterin ensimmäisen kerran ja painanut [Í], tulee näkyviin perusasetusten näyttö. Valmistelu Kytke televisio päälle ja valitse sopiva videotulo televisiossa. 1 Paina [Í]. Asetusnäyttö tulee näkyviin. 2 Noudata näytön ohjeita ja suorita asetukset. Voit suorittaa tämän asetuksen milloin tahansa valitsemalla Easy Setting asetusvalikossa. ( 39) Jos tämä laite liitetään HDMI-kaapelin avulla Panasonicin televisioon (VIERA), joka tukee toimintoa HDAVI Control 2 tai uudempaa, silloin tämä laite kopioi television asetustiedot kuten On-Screen Language. Verkon helppo asetus Toiminnon Easy Setting loppuun suorittamisen jälkeen voit siirtyä toimintoon Easy Network Setting. Valitse Wired tai Wireless ja paina [OK]. esim. [BTT230] [BTT200] Easy Network Setting Select a connection mode. Current setting : Wired OK RETURN Wired Wireless Wired yhteys Noudata näytön ohjeita asetusten suorittamiseksi. Wireless yhteys Ennen langattoman yhteyden asetuksen aloittamista Etsi käytettävän verkon nimi (SSID* 1 ). Jos langaton yhteys on suojattu, muista varmistaa, että tiedät tarvittavan salausavaimen. [BTT100] Jos näytetään Wireless LAN Adaptor is not connected., tarkista, että langaton lähiverkkosovitin on kunnolla paikallaan. Vaihtoehtoisesti irrota ja liitä se uudelleen. Jos näytöllä ei tapahdu muutosta, kysy lisätietoja jälleenmyyjältä. Valitse Search for wireless network tai WPS (PUSH button) ja paina [OK], noudata sitten näytön ohjeita sekä suorita asetukset. Wireless Settings Select a connection method to wireless access point. Please refer to the operating instructions of your wireless access point about connection methods. Search for wireless network WPS (PUSH button) WPS (PUSH button): Jos langaton reititin tukee toimintoa WPS (PUSH button), voit suorittaa asetukset helposti painamalla siinä olevaa WPS-painiketta. esim. WPS (Wi-Fi Protected Setup TM ) on standardi, joka helpottaa langattomien lähiverkkolaitteiden liitäntään ja turvallisuuteen liittyviä asetuksia. 1 Paina WPS-painiketta tai vastaava painiketta langattomassa reitittimessä, kunnes lamppu alkaa vilkkua. Jos haluat lisätietoja, katso langattoman reitittimen käyttöohjeita. 2 Paina [OK]. Search for wireless network: Kun valitset Search for wireless network, näytetään saatavilla olevat langattomat verkot. Valitse käytettävän verkon nimi ja paina [OK]. Jos käytettävän verkon nimi ei tule näkyviin, etsi uudelleen painamalla punaista painiketta kaukosäätimessä. Piilotettua verkkotunnusta (Stealth SSID) ei näytetä, kun valitset Search for wireless network. Syötä manuaalisesti käyttäen kohtaa Manual setting. Paina [HOME] valitse Others ja paina [OK]. valitse Setup ja paina [OK]. valitse Network ja paina [OK]. valitse Network Settings ja paina [OK]. valitse Wireless Settings ja paina [OK]. valitse Connection Setting ja paina [OK]. valitse Manual setting ja paina [OK]. Jos käytettävä langaton verkko on suojattu, näytetään salausavaimen syöttöruutu. Syötä käytettävän verkon salausavain. *

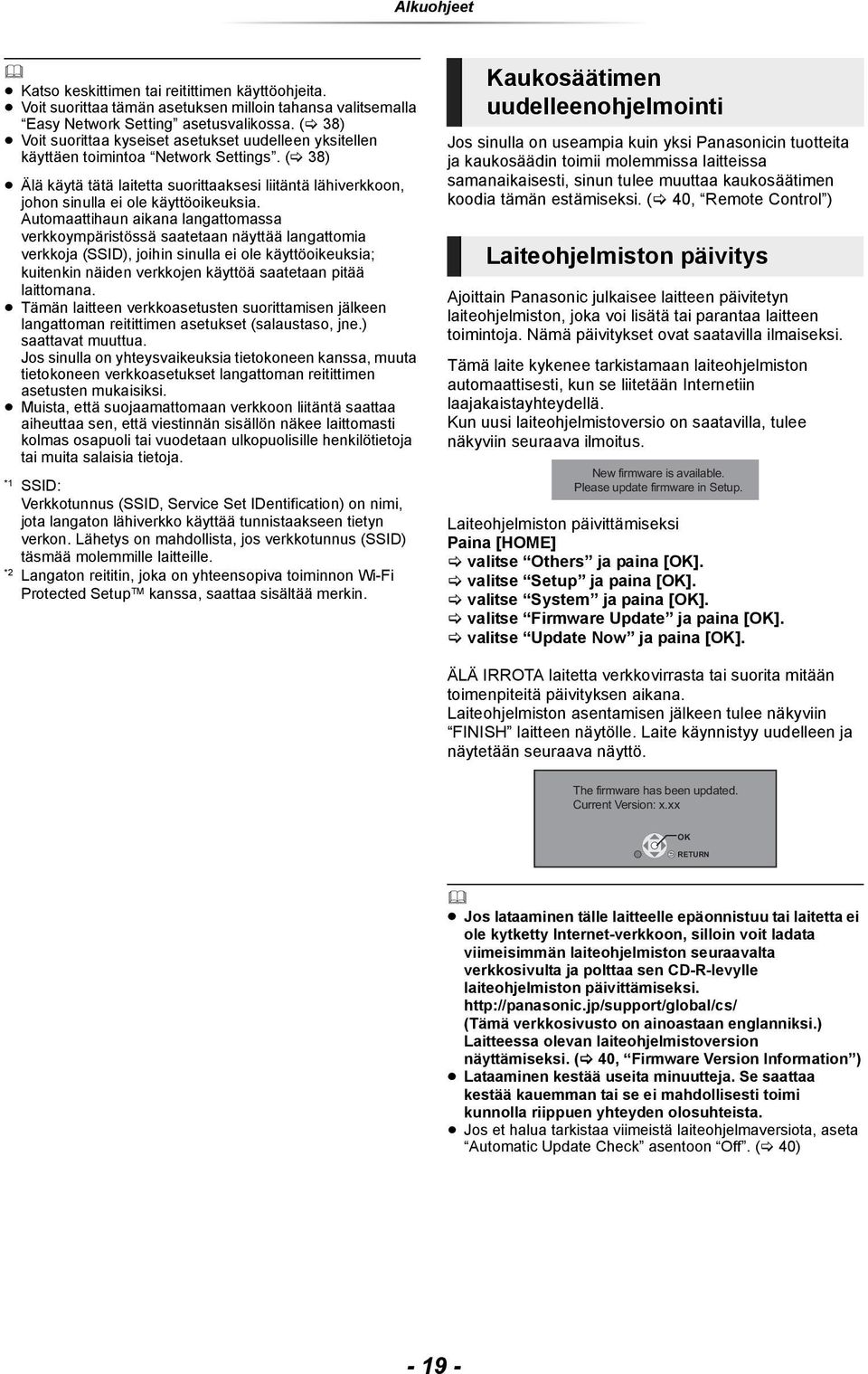

19 Alkuohjeet Katso keskittimen tai reitittimen käyttöohjeita. Voit suorittaa tämän asetuksen milloin tahansa valitsemalla Easy Network Setting asetusvalikossa. ( 38) Voit suorittaa kyseiset asetukset uudelleen yksitellen käyttäen toimintoa Network Settings. ( 38) Älä käytä tätä laitetta suorittaaksesi liitäntä lähiverkkoon, johon sinulla ei ole käyttöoikeuksia. Automaattihaun aikana langattomassa verkkoympäristössä saatetaan näyttää langattomia verkkoja (SSID), joihin sinulla ei ole käyttöoikeuksia; kuitenkin näiden verkkojen käyttöä saatetaan pitää laittomana. Tämän laitteen verkkoasetusten suorittamisen jälkeen langattoman reitittimen asetukset (salaustaso, jne.) saattavat muuttua. Jos sinulla on yhteysvaikeuksia tietokoneen kanssa, muuta tietokoneen verkkoasetukset langattoman reitittimen asetusten mukaisiksi. Muista, että suojaamattomaan verkkoon liitäntä saattaa aiheuttaa sen, että viestinnän sisällön näkee laittomasti kolmas osapuoli tai vuodetaan ulkopuolisille henkilötietoja tai muita salaisia tietoja. *1 SSID: Verkkotunnus (SSID, Service Set IDentification) on nimi, jota langaton lähiverkko käyttää tunnistaakseen tietyn verkon. Lähetys on mahdollista, jos verkkotunnus (SSID) täsmää molemmille laitteille. *2 Langaton reititin, joka on yhteensopiva toiminnon Wi-Fi Protected Setup TM kanssa, saattaa sisältää merkin. Kaukosäätimen uudelleenohjelmointi Jos sinulla on useampia kuin yksi Panasonicin tuotteita ja kaukosäädin toimii molemmissa laitteissa samanaikaisesti, sinun tulee muuttaa kaukosäätimen koodia tämän estämiseksi. ( 40, Remote Control ) Laiteohjelmiston päivitys Ajoittain Panasonic julkaisee laitteen päivitetyn laiteohjelmiston, joka voi lisätä tai parantaa laitteen toimintoja. Nämä päivitykset ovat saatavilla ilmaiseksi. Tämä laite kykenee tarkistamaan laiteohjelmiston automaattisesti, kun se liitetään Internetiin laajakaistayhteydellä. Kun uusi laiteohjelmistoversio on saatavilla, tulee näkyviin seuraava ilmoitus. New firmware is available. Please update firmware in Setup. Laiteohjelmiston päivittämiseksi Paina [HOME] valitse Others ja paina [OK]. valitse Setup ja paina [OK]. valitse System ja paina [OK]. valitse Firmware Update ja paina [OK]. valitse Update Now ja paina [OK]. ÄLÄ IRROTA laitetta verkkovirrasta tai suorita mitään toimenpiteitä päivityksen aikana. Laiteohjelmiston asentamisen jälkeen tulee näkyviin FINISH laitteen näytölle. Laite käynnistyy uudelleen ja näytetään seuraava näyttö. The firmware has been updated. Current Version: x.xx OK RETURN Jos lataaminen tälle laitteelle epäonnistuu tai laitetta ei ole kytketty Internet-verkkoon, silloin voit ladata viimeisimmän laiteohjelmiston seuraavalta verkkosivulta ja polttaa sen CD-R-levylle laiteohjelmiston päivittämiseksi. (Tämä verkkosivusto on ainoastaan englanniksi.) Laitteessa olevan laiteohjelmistoversion näyttämiseksi. ( 40, Firmware Version Information ) Lataaminen kestää useita minuutteja. Se saattaa kestää kauemman tai se ei mahdollisesti toimi kunnolla riippuen yhteyden olosuhteista. Jos et halua tarkistaa viimeistä laiteohjelmaversiota, aseta Automatic Update Check asentoon Off. ( 40)

20 SD CARD OPEN/CLOSE VOL Alkuohjeet Tietovälineen laittaminen tai poistaminen esim. [BTT230] [BTT200] * (Lisätietoja 26) Kun laitetaan tietoväline, varmista, että se on oikein päin. Kun poistetaan SD-kortti, paina kortin keskiosaa ja vedä se suorassa asennossa ulos. Jos liität Panasonicin tuotteen USB-liitäntäkaapelilla, liitetyssä laitteessa saatetaan näyttää asetusnäyttö. Jos haluat lisätietoja, katso liitetyn laitteen käyttöohjeita. Käytä etupuolen USB-porttia, kun liität ipod/ iphone-laitteen, USB-muistin tai USB-kiintolevyn. Takapaneelin USB-portti on tarkoitettu ainoastaan seuraaville laitteille: Viestintäkamera [BTT100] Langaton lähiverkkosovitin * Televisiosta nauttiminen laitteen kaiuttimilla 1 Liitä televisio ja päälaite. ( 15) 2 Paina [EXT-IN] useita kertoja valitaksesi sopiva ulkoisen ohjelmalähteen tulotila. ( 21) Vähennä television äänenvoimakkuus minimiin ja säädä sitten päälaitteen äänenvoimakkuus. Äänen tyypin valinta Paina [AUDIO] useita kertoja äänen valitsemiseksi. (M1, M2) Aseta PCM-Fix ( 37) asentoon Off. Ainoastaan kohdan Dolby Dual Mono kanssa. Et voi muuttaa äänen tyyppiä, kun televisio on liitetty tähän laitteeseen AUX-liitännällä

21 Alkuohjeet HOME valikko Tämän laitteen päätoimintoja voidaan käyttää valikosta HOME. Valmistelu Kytke televisio päälle ja valitse sopiva videotulo televisiossa. 1 Paina [Í] kytkeäksesi laite päälle. 2 Paina [3, 4, 2, 1] kohdan valitsemiseksi ja paina sitten [OK]. Jos tulee näkyviin muita kohtia, toista tämä vaihe. FM Radio ( 29) Videos/Photos/Music Disc SD Card USB Toista sisällöt. ( 23) Kun tallennetaan useita sisältöjä, valitse sisällön tyyppi tai nimike. HOME Home Cinema EXT IN Network FM Radio Sound Valitse äänen laatu (taajuuskorjain). ( 34) EXT IN Kun haluat lähettää äänen ulkoiseen laitteeseen tästä laitteesta, valitse nimi liitännälle, johon olet liittänyt laitteen. AUX ARC DIGITAL IN [BTT230] [BTT200] HDMI IN1 HDMI IN2 Jos valitaan äänen lähetys televisiosta tai tv-sovittimesta (STB), näytetään (TV) tai (CABLE/SATELLITE). ( 37) Network OK Network Service Home Network Photos Sound Register 1st user Videos ipod Music Others AUX -liitäntä HDMI AV OUT (ARC) -liitäntä DIGITAL AUDIO IN -liitäntä HDMI1 IN (CABLE/SAT) ja/tai HDMI2 IN -liitäntä ( 16) Näyttää kotinäytön toiminnolle VIERA Connect. ( 30) DLNA Client ( 31) Media Renderer ( 31) ipod ( 26) Others Setup ( 35) SD Card Management ( 24) Wallpaper Muuttaa HOME-valikon taustan. Valikon HOME näyttämiseksi Paina [HOME]. Näytettävät kohdat saattavat vaihdella tietovälineen mukaan. Kun valitsin kytketään päälle, valitun videon ja/tai äänen toistamiseen saattaa kulua hieman aikaa. Sähkön säästämiseksi virta kytketään pois päältä automaattisesti, jos ei suoriteta mitään painiketoimintoja 30 minuuttiin silloin, kun ei toisteta (taukotilassa, valikkonäytössä, kiintokuvia katsottaessa, jne.)

22 Alkuohjeet Monikäyttäjätila Monikäyttäjätila on toiminto, jonka avulla voidaan vaihtaa useita asetuksia helposti. Jopa 4 eri henkilöä voi käyttää laitetta omilla asetuksillaan. Seuraavat asetukset voidaan yksilöidä. Käyttäjän kuvake HOME-valikon taustakuva Ääni- ja kuva-asetukset ( 32, 35) A B A B HOME Home Cinema Valitaan käyttäjätunnus ja kuvake Yksilöi uusi käyttäjä ja siirry eri käyttäjien välillä väripainikkeilla. Uuden käyttäjän yksilöinti 1 Paina [HOME]. 2 Paina väripainiketta, joka osoittaa uuden käyttäjän yksilöinnin. 3 Valitse kohta ja muuta asetukset ohjeiden mukaisesti. Voidaan asettaa seuraavat kohdat. Input Nickname Select Icon Select Wallpaper OK Register Smartphone User 1 EXT IN Photos Sound User 1 Network Videos ipod Register 2nd user Yksilöi käyttäjätunnus. FM Radio Music Others Yksilöi käyttäjän kuvake. Select from Illustrations Kuva voidaan valita valmiista kuvista. Create from Photos Jos on liitetty viestintäkamera, voit ottaa kuvan ja yksilöidä valokuvasi. Voit myös valita tallennusvälineessä olevan valokuvan kuvakkeeksi. ( 32, Icon Registration ) Yksilöi tausta HOME-valikolle. Valmiiden taustakuvien lisäksi voit valita tallennusvälineessä olevan valokuvan taustakuvaksi. ( 32, Wallpaper ) Jokaiselle käyttäjälle voidaan rekisteröidä kaukosäätimenä käytettävä älypuhelin. Yhdelle älypuhelimelle ei voida rekisteröidä useita käyttäjiä. Käyttäjän vaihtaminen Käyttäjä voidaan vaihtaa kolmella eri tavalla, jotka kuvataan seuraavassa. Väripainikkeita käyttämällä Paina väripainikkeita HOME-valikossa siirtyäksesi painiketta vastaavaan käyttäjään. Kasvojen tunnistuksen avulla (Ainoastaan liitettynä viestintäkameraan 30) Tämä on hauska viestintäkameraa käyttävä toiminto, jonka avulla käyttäjä voidaan vaihtaa kasvojentunnistusta käyttäen. Suorita Create from Photos ( vasen) yksilöidäksesi kasvokuvasi ennen tämän toiminnon käyttöä. 1 Paina kohtaa [OPTION] valikossa HOME, valitse Facial Recognition ja paina [OK]. 2 Käännä kasvot viestintäkameraa kohti. Kamera sieppaa kasvot ja etsii eniten muistuttavat kasvot yksilöityjen käyttäjäkuvien joukosta ja näyttää sitten tulokset. Tunnistuksen tarkkuus saattaa alentua siepatusta kuvasta riippuen. 3 Noudata näytön ohjeita. Kasvojen tunnistuksen suorittamiseksi uudelleen paina [RETURN]. Rekisteröityjen älypuhelimien avulla Kun laite kytketään päälle rekisteröidyn älypuhelimen avulla, älypuhelimen rekisteröinyt käyttäjä valitaan automaattisesti. Suorita Remote Device Settings. ( 38) Älypuhelimien käyttämiseksi kaukosäätimenä tulee asentaa laitteistokohtainen ohjelmisto. Jos haluat lisätietoja, katso seuraavaa verkkosivustoa. (Sivusto on ainoastaan englanniksi.) 4 Valitse Confirm ja paina sitten [OK]. Yksilöityjen käyttäjätietojen muuttamiseksi Valitse Edit User Information asetusvalikosta. ( 39)

23 Toisto Toisto 1 Laita tietoväline. Toisto käynnistyy tietovälineen mukaan. 2 Valitse toistettava kohta ja paina [OK]. Toista menettely tarpeen mukaan. LEVYT JATKAVAT PYÖRIMISTÄÄN VALIKOIDEN NÄYTÖN AIKANA. Paina [ STOP], kun olet lopettanut toiston suojataksesi laitteen moottoria, television näyttöä, jne. MKV: Peräkkäinen toisto ei ole mahdollista. Ei voida toistaa AVCHD-ja MPEG2-videoita, jotka on vedetty ja pudotettu, kopioitu ja liimattu tietovälineeseen. Toimenpiteet toiston aikana Seuraavat toiminnot eivät mahdollisesti toimi tietovälineistä ja sisällöistä riippuen. Stop Paina [ STOP]. Pysäytysasento laitetaan muistiin. Toiston jatkamistoiminto Paina [1PLAY] käynnistääksesi uudelleen tästä asennosta. Asento poistetaan, jos kelkka avataan. BD-videolevyillä mukaan lukien levyt BD-J toiston jatkamistoiminto ei toimi. Tauko Paina [;PAUSE]. Paina [;PAUSE] uudelleen tai [1PLAY] aloittaaksesi toisto uudelleen. Haku/Hidastus Haku Toiston aikana paina [SEARCH6] tai [SEARCH5]. Musiikki ja MP3: Nopeus kiinnitetään yhteen vaiheeseen. Hidastus Tauon aikana paina [SEARCH6] tai [SEARCH5]. BD-video ja AVCHD: [SEARCH5] ainoastaan. Nopeus lisääntyy jopa 5 vaihetta. Paina [1PLAY] palataksesi normaaliin toistonopeuteen. Ohitus Toiston tai tauon aikana paina [:] tai [9]. Ohita nimikkeeseen, kappaleeseen tai raitaan. Kuva-kuvalta Tauon aikana paina [2] (2;) tai [1] (;1). Paina ja pidä painettuna siirtyäksesi peräkkäin eteenpäin tai taaksepäin. Paina [1PLAY] palataksesi normaaliin toistonopeuteen. BD-video ja AVCHD: [1] (;1) ainoastaan. Äänen muuttaminen Paina [AUDIO]. Voit muuttaa äänikanavan numeron tai ääniraidan kielen, jne

24 Toisto Valikoiden ja toistotietojen näyttäminen Näytä päävalikko/pikavalikko Paina [POP-UP MENU/TOP MENU]. Valitse kohta ja paina [OK]. Näytä tilaviestit Toiston aikana paina [STATUS]. Tilaviestit antavat sinulle tietoja siitä, mitä ollaan toistamassa parhaillaan. Joka kerta kuin painat [STATUS], näytön tiedot saattavat muuttua tai hävitä näytöltä. Tietovälineestä ja sisällöistä riippuen näyttö voi muuttua tai se ei tule näkyviin. esim. BD-Video A B T1 C1 0:05.14 C D A T: Nimike, C: Kappale, PL: Toistoluettelo B Kulunut aika nimikkeessä C Tämänhetkinen sijainti D Kokonaisaika esim. JPEG Date Size 500 x 375 Manufacturer Equipment 0: / 26 BD-Video Play 3D-videoista ja valokuvista nauttiminen Valmistelu Liitä 3D-yhteensopiva televisio HDMI AV OUT -liittimeen tässä laitteessa käyttäen High Speed HDMI -kaapelia. ( 15, 16) Suorita tarvittavat valmistelut televisiota varten. Toista noudattaen näytöllä näytettäviä ohjeita. 3D Settings ( 35, 37) Älä katsele 3D-kuvia, jos et voi hyvin tai silmäsi väsyvät. Mikäli havaitset huimausta, pahoinvointia tai muuten epämukavan olon 3D-kuvia katsoessasi, lopeta katselu heti ja anna silmiesi levätä. 3D-videota ei mahdollisesti lähetetä siten kuin se asetetaan kohdassa HDMI Video Format tai kohdassa 24p Output ( 36). Kun toistetaan 3D-kuvia Photos -näytöltä, valitse 3D -luettelosta. (Kiintokuvat kohdassa 2D toistetaan 2D-muodossa.) Jos ei näytetä 2D ja 3D osoittimia, paina punaista painiketta siirtyäksesi toiston sisältöjen näkymään. Hyödynnä toimintoa BD-Live BD-Live -levyjen kanssa voit katsella lisäsisältöjä, joita varten tarvitaan Internet-yhteys. BD-Live-toimintoa varten laitteessa tulee olla SD-kortti Internet-yhteyden lisäksi. 1 Suorita verkkoliitäntä ja asetukset. ( 16, 18) 2 Laita SD-kortti 1 Gt tai enemmän vapaata tilaa. SD-korttia käytetään paikallisena muistitilana. 3 Laita levy. SD-korttien alustaminen/tietojen poistaminen Valitse SD Card Management HOME-valikossa ( 21) ja valitse sitten BD-Video Data Erase tai Format SD Card ja paina [OK]. Käytettävissä olevat toiminnot ja käyttömenetelmät voivat vaihdella kunkin levyn mukaan, katso levyn käyttöohjeita ja/tai tarkista verkkosivuilta. BD-Live Internet Access saatetaan joutua muuttamaan tietyille levyille ( 38)

25 Toisto Diaesitys Toista diaesitys valokuvista ja tee erilaisia asetuksia toiston aikana. 1 Laita tietoväline. 2 Valitse Photos. 3 Valitse kohta ja paina sitten vihreää painiketta. Voidaan asettaa seuraavat kohdat. Start Slideshow Interval Transition Effect Repeat Play Soundtrack Soundtrack Folder Random Soundtrack Aloita kuvaesitys. Voit näyttää valitun kansion kiintokuvia yksi kerrallaan tasaisin väliajoin. Muuta näytön väliaikaa. Valitse tehoste diaesityksen aikana. Aseta haluatko toistaa diaesityksen. Aseta haluatko toistaa taustamusiikkia. Voit valita ääniraidan USB-laitteesta, musiikki-cd:ltä tai ipod/iphone-laitteesta. Joitain tietovälineitä ei voida valita lähteeksi tapauksesta riippuen. Valitse kansio, josta musiikkitiedostot toistetaan. Taustamusiikki toistetaan satunnaisessa järjestyksessä. Muodossa näytettäviä kiintokuvia ei voida toistaa tällä laitteella. Kun musiikki-cd, USB-laite tallennetun musiikin kanssa tai ipod/iphone laitetaan/liitetään tähän laitteeseen, ipod/ iphone on etusijalla taustamusiikkia toistettaessa. Käyttäen toimintoa ipod/ iphone Yhteensopiva ipod/iphone (tilanne joulukuun 2012) Päivitä ipod/iphone viimeisimpään ohjelmistoversioon ennen tämän laitteen käyttöä. Yhteensopivuus riippuu ipod/iphone-laitteen ohjelmistoversiosta. ipod/iphone-yhteensopivuus takaa tämän laitteen musiikin toiston sekä akun lataustoiminnot kotiteatterijärjestelmänä. ipod touch: 1., 2., 3., 4. ja 5. sukupolvi ipod nano: 1., 2., 3., 4., 5., 6. ja 7. sukupolvi ipod classic ipod: 5. sukupolvi iphone 5 / iphone 4S / iphone 4 / iphone 3GS / iphone 3G / iphone [BTT230] [BTT200] Alleviivatut mallit voidaan liittää myös ipod/iphone-telakkaan. Tietyissä paikoissa iphonen vastaanoton tila voi olla heikko, kun sitä ladataan tässä laitteessa. Kun iphone vastaanottaa puhelun sen ollessa liitettynä tähän laitteeseen, iphonen toisto jne. saattaa loppua. Jos haluat asettaa etusijalle tähän laitteeseen liitetyn iphonen toimenpiteen, laita asetus siten, että iphone ei vastaanota puheluita. Vältä Wi-Fi-tilan käyttöä iphone ssa, kun tämän laitteen verkkotoimintoja käytetään langattomasti. Tietoja akun lataamisesta ipod/iphone-laitetta ei ladata uudelleen sen jälkeen, kun akun lataus on suoritettu loppuun. Kun liitetään erityisellä USB-kaapelilla ipod/iphone käynnistää uudelleenlataamisen, kun tämä laite on päällä. [BTT230] [BTT200] IPOD CHARGING näytetään päälaitteen näytöllä, kun ladattavana on ipod/iphone ja päälaite on valmiustilassa. Kun liitetään telakkaan ipod/iphone aloittaa uudelleen lataamisen siitä huolimatta onko tämä laite päällä tai pois päältä

26 Toisto ipod/iphone-laitteiden liittäminen Liitä ipod/iphone joko USB-porttiin tai telakkaan (vain [BTT230] ja [BTT200]). [BTT230] [BTT200] Vain ipod/iphone-laitteet, jotka on alleviivattu sivulla 25, voidaan kytkeä telakkaan. Valmistelu Sammuta päälaite tai alenna päälaitteen äänenvoimakkuus minimiin. Erityisellä USB-kaapelilla liittäminen 1 Liitä ipod/iphone. Telakkaliitäntä-USB-kaapelin ostoa varten ota yhteyttä ipod/iphone-jälleenmyyjään. esim. ipod/iphone (ei toimitettu) 2 Liitä ipod/iphone kunnolla. Tarkista, ettei liittimessä (B) ole pölyä tai vieraita aineita ennen liittämistä. ipod/iphone-laitteen liittämiseksi tukevasti poista se kotelosta jne. ennen laittamista. Työnnä ipod/iphone-laitetta takatukea (C) myöten ipod/iphone-laitteen näyttö ulospäin. Työnnä ja poista ipod/iphone-laite varovasti, jotta taataan pitkä käyttöikä tuotteelle. ipod/iphone (ei toimitettu) Erityinen USB-kaapeli (ei toimitettu) [BTT230] [BTT200] Liittäminen telakkaan ipod/iphone Toisto 1 Paina [HOME]. 2 Valitse ipod ja paina [OK]. 3 Valitse toistettava kohta. Toista menettely tarpeen mukaan. Albumin kuvitus 1 Työnnä laatikon (A) keskikohtaa ja vedä kokonaan ulos kunnes kuulet napsahduksen telakan avaamiseksi. ipod Good morning Ronaldo Happy days 1:00-2:30 45 of 1230 Jos albumin kuvitus ei sisälly tietoihin, televisioon tulee näkyviin. ipod/iphone-laitteen ohjelmistoversiosta riippuen albumin kuvitus ei mahdollisesti tule näkyviin kunnolla. Jotkut toimenpiteet eivät mahdollisesti toimi albumin kuvitusta luettaessa. Toistotilan asetus säilytetään, kunnes tehdään muutoksia samassa ipod/iphone-laitteessa. Tilaäänitehoste ja äänitila ovat käytettävissä

27 TV & Radio TV & Radio VIERA Link HDAVI Control Mikä VIERA Link HDAVI Control on? VIERA Link HDAVI Control on hyödyllinen toiminto, joka linkittää tämän laitteen toimenpiteet Panasonicin television (VIERA) kanssa HDAVI Control -toiminnolla. Voit käyttää tätä toimintoa liittämällä laitteisto HDMI-kaapelin avulla. Katso liitetyn laitteen käyttöohjeita toimintaan liittyviä yksityiskohtia varten. Valmistelu 1 Aseta VIERA Link asentoon On ( 39). (Oletusasetus on On.) 2 Aseta HDAVI Control toiminnot liitettyyn laitteeseen (esim. televisio). 3 Kytke päälle kaikki HDAVI Control -toiminnon kanssa yhteensopivat laitteet ja valitse tämän laitteen tulokanava kytketyssä televisiossa siten, että HDAVI Control -toiminto toimii kunnolla. Toista nämä toimenpiteet myös, kun liitäntää tai asetuksia muutetaan. Automaattinen tulon vaihto Virta päällä -linkki Kun suoritetaan seuraavat toimenpiteet, television tulokanava vaihdetaan automaattisesti ja näytetään tämän laitteen näyttö. Kun televisio on sammutettu, televisio kytketään automaattisesti päälle. Kun toisto käynnistyy laitteessa Kun suoritetaan toimenpide, joka käyttää näyttöruutua (esim. HOME valikko) Tämä toiminto ei toimi, kun valitaan ipod/ iphone -valitsin. ( 26) Virta pois päältä -linkki Kaikki liitetyt laitteet, jotka ovat yhteensopivia toiminnon HDAVI Control kanssa mukaan lukien tämä laite, kytkeytyvät automaattisesti pois päältä, kun sammutat television. Musiikin jatkuva toisto jopa television virran pois päältä kytkemisen jälkeen Kun laite on liitetty Panasonicin televisioon (VIERA), joka tukee toimintoa HDAVI Control 2 tai uudempaa. Valitse Video kohdassa Power Off Link ( 39) Helppo säätö ainoastaan VIERA kaukosäätimellä Ainoastaan, kun televisio tukee HDAVI Control 2 -toimintoa tai uudempaa Käyttämällä television kaukosäädintä voit suorittaa eri toistotoimenpiteitä ja asetuksia. Katso liitetyn television käyttöohjeista tarkempia tietoja. Painikkeet, joita voit käyttää tälle laitteelle, vaihtelevat television mukaan. Jos haluat lisätietoja, katso television käyttöohjeita. Tämän laitteen toiminta saattaa keskeytyä, kun painat tiettyjä painikkeita television kukosäätimessä. Tämä laite tukee toimintoa HDAVI Control 5. HDAVI Control 5 on standardi Panasonicin HDAVI Control yhteensopiville laitteille. Tämä standardi on yhteensopiva Panasonicin perinteisten HDAVI-laitteiden kanssa. VIERA Link HDAVI Control perustuu ohjaustoimintoihin, joita voidaan käyttää HDMI:n avulla ja tämä on puolestaan teollinen standardi HDMI CEC (Consumer Electronics Control). Kyseessä on ainutlaatuinen toiminto, jonka olemme kehittäneet ja lisänneet. Siten sen toimintaa ei voida taata muiden valmistajien laitteiden kanssa, jotka tukevat standardia HDMI CEC. Ole hyvä ja tutustu yksittäisiin käyttöoppaisiin muiden valmistajien laitteiden VIERA Link-toiminnon tuettavuuden selvittämiseksi

28 TV & Radio Voit valita lähetetäänkö ääni laitteen kaiuttimista vai television kaiuttimista television valikon asetuksilla. Siirrä television äänilähdön asetus tämän laitteen kaiuttimiin. Kun televisio kytketään päälle, tämä laite kytketään päälle automaattisesti. esim. Televisiosta ja tv-sovittimesta nauttiminen laitteen kaiuttimilla Valitse television ääni OPTICAL OUT Valitse tv-sovittimen ääni Kun tv-sovitin kytketään päälle, tämä laite ja televisio kytketään päälle automaattisesti. Video lähetetään televisiosta ja ääni lähetetään tämän laitteen kaiuttimista. [BTT230] [BTT200] Kun HDMI Standby Pass-Through asetetaan asentoon Yes ( 36), tämä laite ei kytkeydy päälle. [BTT230] [BTT200] HDMI-kaapelin liittäminen Äänilähdön asetus ei ole tarpeen, kun laite liitetään tv-sovittimeen HDMI-kaapelilla. esim. Optinen digitaalinen audiojohto (ei toimitettu) HDMI-kaapeli (ei toimitettu) 1 Paina [HOME]. 2 Paina [3, 4, 2, 1] valitaksesi Others ja paina sitten [OK]. 3 Paina [2, 1] valitaksesi Setup ja paina sitten [OK]. 4 Paina [3, 4] valitaksesi Sound ja paina [OK]. 5 Paina [3, 4] valitaksesi TV Audio Input ja paina [OK]. 6 Paina [3, 4] kytkeäksesi AUX, ARC tai DIGITAL IN ja paina sitten [OK]. Valitse äänitulon liitäntä, joka on yhdistetty laitteeseen. Jos haluat lisätietoja, katso television käyttöohjeita. Set Top Box, jne. Optisen digitaalisen audiojohdon liittäminen Kun tämä laite ja tv-sovitin liitetään optisella digitaaliaudiojohdolla, vaaditaan alla kuvatut asetukset äänen lähettämiseksi tämän laitteen kaiuttimista. esim. HDMI-kaapeli (ei toimitettu) Optinen digitaalinen audiojohto (ei toimitettu) Set Top Box, jne. 1 Paina [EXT-IN] valitaksesi D-IN. 2 Paina [STATUS] valitaksesi CABLE/SATELLITE AUDIO ON. Aseta asentoon CABLE/SATELLITE AUDIO OFF, kun ei käytetä optista digitaaliaudiojohtoa tämän laitteen ja tv-sovittimen väliseen liitäntään

29 TV & Radio Radion kuuntelu Voit esiasettaa jopa 30 kanavaa. Valmistelu Varmista, että FM-antenni on liitetty. ( 15) Asemien automaattinen esiasetus 1 Paina [RADIO] valitaksesi FM. 2 Paina ja pidä painettuna [STATUS] valitaksesi LOWEST tai CURRENT. LOWEST Automaattisen esiasetuksen aloittamiseksi alimmasta taajuudesta (FM87.50). CURRENT Automaattisen esiasetuksen aloittamiseksi tämänhetkisestä taajuudesta.* * Taajuuden muuttamiseksi katso Manuaaliviritys ja esiasetus. 3 Paina ja pidä painettuna [OK]. Vapauta painike, kun näytetään AUTO. Viritin aloittaa kaikkien vastaanotettavissa olevien asemien esiasetuksen kanaviin nousevassa järjestyksessä. Esiasetetun kanavan kuuntelu Manuaaliviritys ja esiasetus Valitse radiolähetys. 1 Paina [RADIO] valitaksesi FM. 2 Paina [SEARCH6] tai [SEARCH5] valitaksesi taajuus. Aloittaaksesi automaattivirityksen paina ja pidä painettuna [SEARCH6], [SEARCH5] kunnes taajuus alkaa vieriä. Viritys lakkaa, kun löydetään asema. Kanavan esiasettamiseksi 3 Kuunneltaessa radiolähetystä Paina [OK]. 4 Samalla kun P vilkkuu näytöllä Paina numeropainikkeita valitaksesi kanava. Aiemmin varastoitu asema ylikirjoitetaan, kun varastoidaan toinen asema samalle esiasetetulle kanavalle. Radioasetukset näytetään laitteen näytöllä. (Jotkut asetuksen osoitetaan myös television näytöllä.) RDS-lähetys Jos kuunneltava asema lähettää RDS-signaaleja, ohjelmapalvelu tai ohjelman tyyppi voidaan näyttää näytöllä. Kuunneltaessa radiolähetystä Paina [STATUS] näyttääksesi tekstitiedot. PS: Ohjelmapalvelu PTY: Ohjelmatyyppi OFF: Taajuuden näyttö 1 Paina [RADIO] valitaksesi FM. 2 Paina numeropainikkeita kanavan valitsemiseksi. Valitaksesi 1-numeroinen luku esim. 1: [1] [OK]. Valitaksesi 2-numeroinen luku esim. 12: [1] [2]. Vaihtoehtoisesti paina [W, X] tai [3, 4]

30 MORE BACK XXXXXXXXXXXXXXXX Lisätoimenpiteet Lisätoimenpiteet VIERA Connect (Verkkopalveluista nauttiminen) Toiminnon VIERA Connect avulla voit siirtyä tietyille Panasonicin tukemille verkkosivuilla ja nauttia internetin sisällöistä kuten valokuvista, videoista, jne. VIERA Connect-aloitusnäytöltä. Tämä laite ei sisällä täyttä selaintoimintoa ja kaikki verkkosivujen ominaisuudet eivät mahdollisesti ole käytettävissä. VIERA Connect tarjoaa useita erityisiä internetpalveluja kuten seuraavat. Elokuvien verkkovuokrauspalvelu Videoviestintäpalvelu Videon selauspalvelu * Kuvat ovat havaintokuvia, sisällöt voivat muuttua ilman eri ilmoitusta. * Internet 1 Paina [INTERNET]. Videoviestintäpalvelu saavutetaan suoraan painamalla painiketta [ ]. 2 Valitse kohta ja paina [OK]. Poistuaksesi toiminnosta VIERA Connect Paina [HOME]. Kun toistetaan sisältöä tietovälineessä, toimintoa VIERA Connect ei voida saavuttaa painamalla [INTERNET]. Seuraavissa tapauksissa asetukset voidaan suorittaa asetusvalikon kohtien avulla. Kun rajoitetaan käyttöä toiminnolle VIERA Connect ( 39, Network Service Lock ) Kun ääni on vääristynyt ( 38, Audio Auto Gain Control ) Kun näytetään väärä aika ( 38, Time Zone, Summer Time ) Jos käytetään hidasta Internet-yhteyttä, video ei mahdollisesti näy kunnolla. Suositellaan käyttämään nopeaa Internet-yhteyttä, jonka nopeus on vähintään 6 Mb/s. Muista päivittää laiteohjelmisto, kun näytetään laiteohjelmiston päivitysilmoitus näytöllä. Jos laiteohjelmistoa ei päivitetä, et voi käyttää toimintoa VIERA Connect. ( 19) VIERA Connect kotinäyttö voi muuttua ilman eri ilmoitusta. Palvelut toiminnon VIERA Connect kautta tapahtuvat vastaavien palvelun tuottajien kautta ja palvelu saatetaan keskeyttää joko väliaikaisesti tai pysyvästi ilman eri ilmoitusta. Sen vuoksi Panasonic ei anna mitään takuuta palveluiden sisällölle tai jatkuvuudelle. Verkkosivujen kaikki ominaisuudet tai palvelujen sisällöt eivät mahdollisesti ole saatavilla. Jotkut sisällöt ovat mahdollisesti sopimattomia joillekin katsojille. Jotkut sisällöt saattavat olla ainoastaan saatavilla tietyissä maissa ja ne saatetaan esittää tietyillä kielillä. Valmistelu Verkkoyhteys ( 16) Verkkoasetus ( 18) Videoviestintää käyttääksesi (jne. Skype TM ): Liitä tämä laite valinnaiseen viestintäkameraan (TY-CC20W tai TY-CC10W). Paikasta riippuen valinnaista kameraa ei mahdollisesti ole saatavilla. Ota yhteyttä Panasonicin paikalliseen jälleenmyyjään lisätietoja varten. Viestintäkamera TY-CC20W tai TY-CC10W [BTT100] Kun tämä laite liitetään langattomaan lähiverkkoon, liitä viestintäkamera tämän laitteen etupuolella olevaan USB-porttiin. Käyttömenetelmää varten katso seuraavaa verkkosivustoa. (Tämä verkkosivusto on ainoastaan englanniksi.)

31 Lisätoimenpiteet Kotiverkko-ominaisuus Sisällön toisto DLNA-palvelimella Voit jakaa kuvia, videoita tai musiikkia, jotka on varastoitu DLNA-sertifioidulle kotiverkkoon liitetylle mediapalvelimelle (tietokone käyttöjärjestelmällä Windows 7, älypuhelin, jne.), ja katsella sisältöjä tämän kotiteatterin avulla. Voit katsella myös videoita ja kiintokuvia, jotka on tallennettu Panasonicin DLNA-yhteensopivilla tallentimilla (DIGA). Katso verkkosivultamme tietoja myyntialueista, jne. ( oikea) Digitaalisen mediaohjaimen käyttö Voit käyttää älypuhelinta ym. digitaalisena mediaohjaimena (Digital Media Controller, DMC) toistaaksesi sisältöjä DLNA-palvelimelta tulkissa (tämä laite). Mahdolliset sovellukset: Tulkki (Renderer) Palvelin Ohjain * * Kotiteatteri Palvelin Valmistelu 1 Suorita verkkoliitäntä ( 16) ja verkkoasetukset ( 18) tälle laitteelle. 2 Suorita kotiverkon asetukset liitetylle laitteelle. Kun liitetään muuhun kuin DIGA-laitteeseen, 3 Lisää sisällöt ja kansio Windows Media Player -ohjelman tai älypuhelimen ym. kirjastoihin. Ohjelman Windows Media Player toistoluettelo voi toistaa ainoastaan sisältöjä, jotka varastoidaan tiedostokirjastoihin. Kun liitetään DIGA-laitteeseen, 3 Rekisteröi tämä laite DIGA-laitteeseen. 1 Paina [HOME]. 2 Valitse Network. 3 Valitse Home Network. 4 Valitse DLNA Client. Luetteloa voidaan päivittää painamalla kaukosäätimen punaista painiketta. [BTT230] [BTT200] Liitäntämenetelmä voidaan vaihtaa Wi-Fi Direct -asentoon painamalla kaukosäätimen vihreää painiketta. 5 Valitse laitteisto ja paina [OK]. 6 Valitse toistettava kohta ja paina [OK]. Saatat voida käyttää hyödyllisiä toimintoja sisällöstä riippuen painamalla [OPTION]. Control Panel ( 33) näytetään, kun toisto käynnistyy. Paina [OK], jos ei näytetä kohtaa Control Panel ja paina [RETURN] piilottaaksesi Control Panel. Tietoja DLNA-asiakkaan tukemista muodoista ( 49). Kotiverkosta poistuaksesi Paina [HOME]. * Tulee asentaa DMC-yhteensopiva ohjelmisto. Valmistelu Suorita vaiheet 1 ja 2. ( vasen) 3 Lisää sisällöt ja kansio Windows Media Player -ohjelman tai älypuhelimen ym. kirjastoihin. Ohjelman Windows Media Player toistoluettelo voi toistaa ainoastaan sisältöjä, jotka varastoidaan tiedostokirjastoihin. 4 Suorita Remote Device Settings. ( 38) Voit rekisteröidä jopa 16 laitetta. 1 Paina [HOME]. 2 Valitse Network. 3 Valitse Home Network. 4 Valitse Media Renderer. 5 [BTT230] [BTT200] Valitse Home Network tai Wi-Fi Direct ja paina [OK], sitten noudata näytön ohjeita. 6 Käytä DMC-yhteensopivaa laitteistoa. Poistuaksesi Media Renderer-näytöltä Paina [HOME]. Tulkki (Renderer) Palvelin i Ohjain Jos haluat lisätietoja, katso seuraavaa verkkosivua ja käyttöohjeita kullekin laitteelle. (Tämä verkkosivusto on ainoastaan englanniksi.) [BTT230] [BTT200] Wi-Fi Direct -yhteys kotiverkko-ominaisuutta käytettäessä on vain väliaikainen ja verkkoyhteysmenetelmä palaa alkuperäiseen asetukseen poistuttaessa. Sisällöstä ja liitetystä laitteistosta riippuen toisto ei mahdollisesti onnistu. Näytöllä harmaana näytettäviä kohtia ei voida toistaa tällä laitteella. Tämä laite voidaan toistaa liitetyn laitteiston kautta ainoastaan, kun ohjataan DMC:n avulla. *

32 Lisätoimenpiteet Valintavalikko Joukko toistotoimenpiteitä ja asetuksia voidaan suorittaa tästä valikosta. Käytettävissä olevat vaihtoehdot riippuvat toiston sisällöistä ja laitteen tilasta. Tietoja monikäyttäjätilasta : HOME-valikossa rekisteröidyt käyttäjät voivat tallentaa asetukset kohdille tämän osoittimen kanssa. Katso sivua 22, jos haluat lisätietoja käyttäjän rekisteröinnistä ja vaihdosta. 1 Paina [OPTION]. jne. BD-Video Repeat Play (Ainoastaan kun kulunut aika näytetään laitteen näytöllä.) Valitse kohta, jonka haluat toistaa. Näytettävät kohdat vaihtelevat tietovälineen tyypin mukaan. Valitse Off peruuttaaksesi. Random Valitse toistetaanko satunnaisesti vai ei. Start Slideshow Aloita kuvaesitys. Status Näytä tilaviestit. Operation Menu Soundtrack Subtitle Angle Repeat Play Status Secondary Video Playback Information Window Control Panel Top Menu Pop-up Menu 1 ENG DTS-HD MSTR Multi 1 Off Rotate RIGHT Rotate LEFT Käännä kiintokuva. Wallpaper Aseta kiintokuva valikon HOME taustakuvaksi. ( 21) Icon Registration Aseta kiintokuva käyttäjän kuvakkeeksi. ( 22) 2 Valitse kohta ja muuta asetukset. Poistuaksesi näytöltä Paina [OPTION]. Tietoja kielestä : ( 50) Operation Menu Soundtrack Näytä tai muuta ääniraita. Video Alkuperäisen videon tallennusmenetelmä tulee näkyviin. Secondary Video Video Soundtrack Valitse kuvat päällä/pois päältä. Alkuperäisen videon tallennusmenetelmä tulee näkyviin. Toimintojen haku/hidastus tai kuva-kuvalta aikana näytetään ainoastaan ensisijainen video. Valitse ääni ja kieli päällä/pois päältä. Audio channel Valitse äänikanavan numero. Subtitle Muuta tekstityksen asetukset. Angle Valitse kulman numero

33 Lisätoimenpiteet Playback Information Window Näyttää seuraavat kohdat. Paina [RETURN] poistuaksesi. Control Panel Näytä Control Panel. Toisto käytettäessä toimintoa VIERA Link, jne. esim. Paina [RETURN] piilottaaksesi Control Panel. Top Menu Näytä Top Menu. Pop-up Menu Näytä Pop-up Menu. Menu Näytä Menu. Levyn äänen/videon ominaisuuksia koskevat tiedot. Asetusten tila kohdalle Digital Audio Output ( 36). HDMI-lähdön tiedot. Personal Taste EXIT Voit saavuttaa asetukset hyödyntääksesi tämän laitteen erityisominaisuuksia tästä luokasta. Katso Picture Settings ja Sound Settings ( 34), jos haluat lisätietoja eri asetuskohdista. Picture Settings Picture Mode Valitse kuvanlaadun tila toiston aikana. Jos valitset User, voit muuttaa asetuksia kohdassa Picture Adjustment. Picture Adjustment Voidaan suorittaa erityisiä kuvanlaatuasetuksia. 3D NR: Vähentää karkeaa kohinaa taustalla, jotta saadaan suurempi syvyysvaikutelma. Kun 24p Output asetetaan asentoon On, tämä toiminto ei mahdollisesti toimi. ( 36) Integrated NR: Pehmentää block noise -kohinaa ja vähentää epäselvyyttä, joka ilmenee kuvan suuren kontrastin omaavien osien ympärillä. Chroma Process HDMI-krominanssisignaalien korkearesoluutinen käsittely tuottaa korkearesoluutioisen kuvan rikkaalla kuvanlaadulla. Detail Clarity Kuva on terävä ja yksityiskohtainen. Super Resolution Normaalikuvanlaatuiset kuvat korjataan teräviksi ja yksityiskohtaisiksi kuviksi, kun ne lähetään muodossa 1080i/1080p liittimen HDMI AV OUT kautta. Progressive Valitse sellainen muunnosmenetelmä progressiiviselle lähdölle, että se sopii toistettavalle materiaalille. Jos video keskeytetään, kun valitaan Auto, valitse joko Video tai Film riippuen toistettavasta materiaalista. 24p Elokuvat ja muu materiaali, joka on tallennettu DVD-videolle muodossa 24p, lähetetään muodossa 24p. Ainoastaan kun olet valinnut On kohdassa 24p Output ( 36) ja toistat levyjä, jotka on tallennettu nopeudella 60 kenttää sekunnissa. Tämä ei mahdollisesti toimi PAL-sisältöjen kanssa. Screen Aspect Vaihda näytön tila. Reset to Default Picture Settings Palauta kaikki videoasetukset tehtaan esiasetuksiin

34 Lisätoimenpiteet Sound Settings Surround Effects ja Sound Effects voidaan asettaa myös kaukosäätimen kohtien [SURROUND] ja [SOUND] avulla. ( 41) Surround Effects BD/DVD (Multi-ch Source): 2.1ch Cinema Surround 2ch Stereo Laajenna äänikenttää eteenpäin, taaksepäin, ylöspäin ja alaspäin aikaansaaden kantavan äänen, joka sopii paremmin 3D-kuviin. Voit toistaa mitä tahansa lähdettä stereona. Ääni lähetetään etukaiuttimista ja alibassokaiuttimesta ainoastaan. All: Equalizer Subwoofer H.Bass Whisper-Mode Surround Voit valita äänen laatuasetukset. Flat/Heavy/Clear/Soft Voit säätää basson määrää. Level 1 (Heikoin tehoste) - Level 4 (Voimakkain tehoste) Tasot voidaan asettaa lähteen mukaan. Voit korostaa matalataajuista ääntä siten, että matalat bassoäänet voidaan kuulla selkeästi vaikka huoneen akustiikka ei ole paras mahdollinen. Voit korostaa tilaäänitehostetta alhaiselle äänenvoimakkuudelle. (Hyödyllinen yöllä katseltaessa.) 1, 2, 3 Sound Effects* TV/CD/iPod (2ch Source): Re-master: Tämä ominaisuus antaa sinulle kirkkaamman äänen lisäten äänen korkeataajuista osiota. (Taajuudella 48 khz tai vähemmällä tallennetut levyt) Suositeltu asetus: Re-master 1 Pop ja rock Re-master 2 Jazz Re-master 3 Klassinen Digital Tube Sound: Tämä ominaisuus antaa lämpimän äänen kuten sen tuottaisi elektroniputkivahvistin. Suositeltu asetus: Digital Tube Sound 1 Digital Tube Sound 2 Digital Tube Sound 3 Digital Tube Sound 4 Digital Tube Sound 5 Digital Tube Sound 6 Rapea, herkkä ääni Tiukka, hifi-ääni Pehmeä, rikas ääni Kirkas, voimakas ääni Erottuva keskialueen ääni Pehmeä, peittävä ääni High Clarity Sound Plus Kun toistetaan musiikkisisältöjä, se parantaa äänenlaatua pysäyttämällä videolähetyksen. *1 Jokaista toimintoa ei voida asettaa erikseen. *2 Kun ääni lähetetään HDMI AV OUT-liitännästä, tämä toiminto on käytettävissä ainoastaan, kun Dolby D/Dolby D +/Dolby TrueHD tai DTS/DTS-HD asetetaan asentoon PCM. ( 36) *3 Tällä toiminnolla ei ole vaikutusta, kun äänen tyyppi on Dolby Pro Logic II

35 Lisätoimenpiteet 3D Settings Signal Format Original Side by side 2D to 3D 3D Picture Mode Normal Soft Manual Säilytä alkuperäinen kuvamuoto. 3D-kuvamuoto sisältäen vasemman ja oikean näytön. Muuntaa 2D-kuvat 3D-tehostetuiksi. Toistaa kuvat normaalien 3D-tehosteiden kanssa. Voit nauttia avaran tuntuisista 3D-kuvista säilyttäen syvyysvaikutelman. Toista 3D-kuvat kohdan Manual Settings asetuksilla. Asetusvalikko Muuta laitteen asetuksia, mikäli tarpeen. Asetukset jäävät koskemattomiksi vaikka kytket laitteen valmiustilaan. Jotkut kohdat asetusvalikossa ovat yhteisiä valintavalikon kanssa. Voit saada saman tuloksen molemmilla valikoilla. Tietoja monikäyttäjätilasta : HOME-valikossa rekisteröidyt käyttäjät voivat tallentaa asetukset kohdille tämän osoittimen kanssa. Katso sivua 22, jos haluat lisätietoja käyttäjän rekisteröinnistä ja vaihdosta. 1 Paina [HOME]. 2 Paina [3, 4, 2, 1] valitaksesi Others ja paina [OK]. 3 Paina [2, 1] valitaksesi Setup ja paina [OK]. Setup Manual Settings Distance Screen Type Frame Width Frame Colour Aseta syvyysvaikutelman määrä. Valitse miltä näyttö näyttää 3D-toistossa (litteä vai pyöreä). Aseta häivytyksen määrä näytön reunalla. Aseta häivytyksen väri näytön reunalla. Graphic Display Level (Ainoastaan kun valitaan Full HD kohdassa 3D Type ( 37).) Valintavalikon tai viestinäytön jne. 3D-asentoa voidaan säätää 3D-toiston aikana. Picture Sound 3D Language Network Ratings System OK RETURN 4 Valitse kohta ja muuta asetukset. Poistuaksesi näytöltä Paina [HOME]. Picture Picture Mode Picture Adjustment Chroma Process Detail Clarity Super Resolution HDMI Output Still Mode Seamless Play Picture Mode ( 33) Normal Advanced Automatic On Picture Adjustment ( 33) Chroma Process ( 33) Detail Clarity ( 33) Super Resolution ( 33)

36 Lisätoimenpiteet HDMI Output Paina [OK] näyttääksesi seuraavat asetukset: HDMI Video Format Liitettyjen laitteiden tukemat kohdat osoitetaan näytöllä merkinnällä. Kun valitaan mikä tahansa kohta ilman merkintää, kuvat saattavat vääristyä. Jos valitaan Automatic, laite valitsee automaattisesti lähtöresoluution, joka sopii parhaiten liitettyyn televisioon. Hyödyntääksesi teräväpiirtovideota, joka on muunnettu ylöspäin resoluutioon 1080p, laite on liitettävä suoraan 1080p yhteensopivaan teräväpiirtotelevisioon (HDTV). Jos tämä laite on liitetty HDTV-laitteeseen toisen laitteiston kautta, myös sen tulee olla 1080p yhteensopiva. 24p Output Kun tämä laite liitetään lähtöä 1080/24p tukevaan televisioon HDMI-kaapelin avulla, muodossa 24p tallennetut elokuvat ja muu materiaali lähetetään muodossa 24p. Kun toistetaan DVD-videota, aseta On ja aseta sitten 24p kohdassa Picture Settings ( 33) asentoon On. Kun toistetaan BD-videokuvia muussa muodossa kuin 24p, kuvat lähetetään muodossa 60p. 24p: Progressiivinen kuva tallennetaan nopeudella 24 kuvaa sekunnissa (elokuvafilmi). Useat BD-videon elokuvasisällöt on tallennettu nopeudella 24 kuvaa/sekunnissa filmimateriaalien mukaisesti. HDMI Colour Mode Tämä asetus sopii kuvasignaalin väriavaruuden muunnoksen valintaan, kun laite liitetään HDMI-kaapelilla. Deep Colour Output Tällä asetuksella voit valita käytetäänkö Deep Colour-lähetystä, kun liitetään televisioon, joka tukee toimintoa Deep Colour. Contents Type Flag Toistettavasta sisällöstä riippuen television lähetys säädetään sopivimpaan menetelmään, kun liitetään televisioon, joka tukee tätä toimintoa. [BTT230] [BTT200] HDMI Standby Pass-Through Jopa jos tämä laite on valmiustilassa, tähän laitteeseen liitettynä oleva laite voi lähettää videoita ja ääntä televisioon. Lisäksi voit kytkeä HDMI-tuloliitännän painamalla [EXT-IN] kaukosäätimessä. Ääntä ei lähetetä tämän laitteen kaiuttimista. Still Mode Valitse näytettävän kuvan tyyppi, kun toisto keskeytetään. Automatic Field Frame Seamless Play Toistoluetteloiden kappaleiden segmentit toistetaan saumattomasti. Valitse On, kun kuva pysähtyy hetkeksi kappaleiden segmenttien kohdalla toistoluetteloissa. Sound Surround Effects ( 34) Sound Effects ( 34) Valitsee automaattisesti näytettävän kuvan tyypin. Valitse, jos esiintyy värinää, kun valitaan Automatic. Valitse, jos pientä tekstiä tai pieniä kuvioita ei voida nähdä selkeästi, kun valitaan Automatic. Dynamic Range Compression Voit kuunnella hiljaisella äänellä, mutta kuulla keskustelun selkeästi. (Dolby Digital, Dolby Digital Plus ja Dolby TrueHD ainoastaan) Automatic on käytettävissä ainoastaan, kun toistetaan muodossa Dolby TrueHD. Digital Audio Output Paina [OK] näyttääksesi seuraavat asetukset: Dolby D/Dolby D +/Dolby TrueHD DTS/DTS-HD MPEG Audio Valitse äänisignaali lähtöä varten. Valitse PCM, kun liitetty laitteisto ei osaa dekoodata kyseistä äänimuotoa. Tämä laite purkaa äänimuodon ja välittää liitettyyn laitteeseen. Väärien asetusten valinta voi aiheuttaa kohinaa

37 Lisätoimenpiteet BD-Video Secondary Audio Valitse sekoitetaanko vai eikö sekoiteta ensisijainen ääni ja toissijainen ääni (mukaan lukien painikkeen napsautusääni). Jos valitaan Off, laite lähettää ainoastaan ensisijaisen äänen. HDMI Audio Output Tämä asetus valitsee lähetetäänkö, vai ei, ääntä HDMI: stä. Ääni lähetetään järjestelmän kaiuttimien kautta, kun valitaan Off. Digital Audio Input Paina [OK] näyttääksesi seuraavat asetukset: PCM-Fix Valitsee äänilähdön laitteista, jotka on liitetty tähän laitteeseen. On : PCM on käytettävissä Off : DTS, PCM ja Dolby Digital ovat käytettävissä. Valitse On, jos ääni katkeaa ajoittain. TV Audio Input Valitse television äänitulo, jota käytetään VIERA Link-toimenpiteiden kanssa. Downmix Valitse monikanavaisen järjestelmän alasmiksaus 2-kanavaiseen ääneen. Valitse Surround encoded, jos haluat nauttia tilaäänestä. Bittivirtaisessa audiosignaalissa ei ole alasmiksaustehostetta. Ääni lähetetään muodossa Stereo seuraavissa tapauksissa: AVCHD-toisto Dolby TrueHD toisto Toissijaisen äänen toisto (mukaan lukien painikkeen napsautusääni). Audio Delay Synkronisointi kuvan ja äänen välillä korjataan säätämällä äänilähdön viiveaikaa. Speaker Katso sivua 40. 3D 3D BD-Video Playback Valitse toistomenetelmä 3D-yhteensopivalle video-ohjelmistolle. 3D AVCHD Output Valitse toistomenetelmä 3D-AVCHD-videoille. 3D Type Valitse liitetyn television muoto. Muuta 3D-asetuksia myös televisiossa, kun valitaan Side by side. 3D Playback Message Aseta näytetäänkö vai piilotetaanko 3D-katselun varoitusnäyttö, kun toistetaan 3D-yhteensopivalla ohjelmistolla. Manual Settings ( 35) Graphic Display Level ( 35) Language Soundtrack Preference Valitse kieli äänelle. Jos valitaan Original, valitaan kunkin levyn alkuperäinen kieli. Syötä koodi ( 50), kun valitset kohdan Other. Subtitle Preference Valitse tekstityksen kieli. Jos valitaan Automatic ja kohtaa Soundtrack Preference varten valittu kieli ei ole saatavilla, tekstitys kyseisellä kielellä tulee automaattisesti näkyviin, mikäli saatavilla kyseisellä levyllä. Syötä koodi ( 50), kun valitset kohdan Other. Menu Preference Valitse kieli levyn valikkoja varten. Syötä koodi ( 50), kun valitset kohdan Other. Subtitle Text Valitse sopiva kohta MKV-tekstitykselle käytettävän kielen mukaan. Tämä kohta näytetään ainoastaan tiedoston toistamisen jälkeen. On-Screen Language Valitse käytettävä kieli valikkoja ja näytön viestejä varten

38 Lisätoimenpiteet Network Easy Network Setting ( 18) Network Settings Suorita verkkoon liittyvät asetukset erikseen. Paina [OK] näyttääksesi seuraavat asetukset: LAN Connection Mode Valitse lähiverkon yhteysmenetelmä. [BTT230] [BTT200] Valitse Wireless Master, kun teet langattoman liitännän tämän laitteen ja kotiverkkolaitteen välillä. Internet-yhteys ei ole käytettävissä, kun valitaan tämä kohta. Wireless Settings Tämän avulla voidaan asettaa langaton reititin ja yhteysasetukset. Voidaan tarkistaa tämänhetkiset asetukset ja yhteyden tila. Connection Setting Langattoman reitittimen yhteyden ohjausnäyttö tulee näkyviin. Double Speed Mode Setting (2.4GHz) Aseta yhteysnopeus. Jos liität käyttäen tilaa Double Speed Mode (40MHz), 2 kanavaa käyttää samaa taajuuskaistaa ja siten vastaanoton häiriöiden riski vastaavasti lisääntyy. Tämä saattaa aiheuttaa yhteysnopeuden putoamista tai epävakautta. IP Address / DNS Settings Täältä voit tarkistaa verkkoyhteyden tilan ja asettaa IP-osoitteen ja DNS-palvelimen. Paina [OK] näyttääksesi vastaava asetus. Proxy Server Settings Täältä voit tarkistaa yhteyden tilan välipalvelimella sekä suorittaa asetukset. Paina [OK] näyttääksesi vastaava asetus. Network Service Settings ( 30) (VIERA Connect) Paina [OK] näyttääksesi seuraavat asetukset: Audio Auto Gain Control Äänenvoimakkuus, joka poikkeaa sisällön mukaan, säädetään automaattisesti perusäänenvoimakkuuteen, kun käytetään toimintoa VIERA Connect. Sisällöstä riippuen tämän toiminnon vaikutus ei toimi. Valitse Off, kun ääni vääristyy. Time Zone Valitsemalla aika-alue voidaan asettaa laitteen aika oman paikkakuntasi mukaiseksi. Jotkut toiminnon VIERA Connect sisällöt vaativat aika-alueen asettamista. Aseta aika-alue, mikäli tarpeen. Summer Time Valitse On, kun käytetään kesäaikaa. Network Drive Connection On mahdollista päästä jaettuun kansioon laitteistossa, joka ei ole yhteensopiva DLNA:n kanssa, kuten käyttöjärjestelmä Windows XP, ja toistaa videoita, kuvia ja musiikkia tällä laitteella. Asetuksia ja liitetyn laitteen käyttötoimenpiteitä varten katso seuraavaa verkkosivua. (Tämä verkkosivusto on ainoastaan englanniksi.) Remote Device Settings ( 31) Paina [OK] näyttääksesi seuraavat asetukset: Remote Device Operation Mahdollista käyttö DMC:llä. Jos valitaan On, kiinnitetään Quick Start asentoon On. Device Name Entry Aseta tämän laitteen nimi, joka näytetään liitetyssä laitteessa. Registration Type Automatic Manual Salli yhteys kaikille laitteistoille, jotka yrittävät luoda yhteyden tähän laitteeseen. Aseta yhteyslupa yksilöllisesti laitteistolle, joka yrittää luoda yhteyden tähän laitteeseen. Remote Device List Näytettävän laitteiston rekisteröinti/rekisteröinnin poisto voidaan suorittaa, kun valitaan Manual kohdassa Registration Type. BD-Live Internet Access ( 24) Voit rajoittaa pääsyä Internetiin, kun käytetään toimintoja BD-Live. Jos valitaan Limit, Internetiin pääsy sallitaan ainoastaan toiminnon BD-Live sisällöille, joilla on sisällön omistajan varmenteet

39 Lisätoimenpiteet Seuraavien kohtien salasanat ovat yleisiä. Älä unohda salasanaasi. DVD-Video Ratings Aseta luokittelutaso rajoittaaksesi DVD-videon toistoa. BD-Video Ratings Aseta ikäraja BD-videon toistolle. Network Service Lock Network Service Lock Voit rajoittaa käyttäen toimintoa VIERA Connect. Easy Setting Voit suorittaa perusasetukset. TV Settings Paina [OK] näyttääksesi seuraavat asetukset: TV Aspect Aseta sopivaksi liitettyä televisiota varten. Kun liitetään 4:3 kuvasuhteelliseen televisioon ja toistetaan kuva suhteella 16:9: 4:3 Ratings System 4:3 Letterbox Kun liitetään 16:9 kuvasuhteelliseen laajakulmatelevisioon ja toistetaan kuva suhteella 4:3: 16:9 Sivut leikataan pois, jotta kuva sopii näytölle. Kun toistetaan BD-videota, video lähetetään muodossa 4:3 Letterbox. Kuvan ylä- ja alareunaan tulee näkyviin musta raita. Video näytetään kuvasuhteella 4:3 näytön keskellä. Screen Saver Function Tämä estää kuvan palamisen kiinni näyttöön. Kun tämä asetetaan asentoon On : Jos näytetään toistettavan sisällön luetteloa ja ei suoriteta mitään toimenpiteitä 10 minuuttiin tai pidempään, näyttö siirtyy HOME-valikkoon automaattisesti. Toiston ja tauon jne. aikana tämä toiminto ei ole käytettävissä. On-Screen Messages Valitse näytetäänkö tilaviestit automaattisesti. VIERA Link Aseta toiminnon HDAVI Control käyttö päälle, kun laite liitetään HDMI-kaapelilla laitteeseen, joka tukee toimintoa HDAVI Control. Valitse Off, kun et halua käyttää kohtaa HDAVI Control. Power Off Link Valitse haluamasi tämän laitteen virta pois päältä -linkin asetus VIERA Link -toimenpiteelle ( 27). (Sen toimivuus riippuu liitetyn VIERA Link HDAVI Control yhteensopivan laitteiston asetuksista.) Video/Audio Kun televisio sammutetaan, tämä laite sammutetaan automaattisesti. Video Kun toistetaan ainoastaan äänisisältöä, laite ei kytkeydy pois päältä automaattisesti. Unit Settings Paina [OK] näyttääksesi seuraavat asetukset: Front Panel Display Muuttaa laitteen näytön kirkkautta. Jos valitaan Automatic, näyttö asetetaan kirkkaaksi ja se himmennetään ainoastaan toiston aikana. Edit User Information Muuta käyttäjätiedot, jotka rekisteröitiin HOME-valikossa. TV System Suorita asetus siten, että se sopii liitetyn television TV-järjestelmään

40 Lisätoimenpiteet Quick Start Käynnistyksen nopeutta valmiustilasta lisätään. Kun asetetaan asentoon On, sisäinen ohjausyksikkö kytketään päälle ja lepovirran virrankulutus lisääntyy asentoon Off verrattuna. Kaiuttimen asetukset Remote Control Muuta kaukosäätimen ohjauskoodi, jos muut Panasonic in tuotteet reagoivat tähän kaukosäätimeen. L R Firmware Update ( 19) Paina [OK] näyttääksesi seuraavat asetukset: Complete Test db 0 SW Automatic Update Check Kun tämä laite on yhteydessä Internetiin, se tarkistaa viimeisimmän laiteohjelmistoversion päälle kytkettäessä ja voit päivittää sen, mikäli tarpeen. Update Now Voit päivittää laiteohjelmiston manuaalisesti, jos laiteohjelmiston päivitys on saatavilla. System Information Paina [OK] näyttääksesi seuraavat asetukset: Software Licence Näytetään tietoja ohjelmistosta, jota tämä laite käyttää. Firmware Version Information Näytä tämän laitteen ja langattoman lähiverkkomoduulin laiteohjelmistoversio. Default Settings Tämä palauttaa asetusvalikon ja valintavalikon kaikki arvot oletusasetuksiin lukuun ottamatta joitain verkon, luokitusten, kaukosäätimen ohjauskoodin, kielen, jne. asetuksia. Äänenvoimakkuus (Kanavabalanssi) Kaiuttimen tason säätö (Käytettävissä, kun toistetaan monikanavaista ääntä) 1 Valitse Test ja paina [OK]. Lähetetään testisignaali 2 Testisignaalia kuunneltaessa Paina [3, 4] säätääksesi alibassokaiuttimen äänenvoimakkuutta ( 0 ). Äänenvoimakkuus voidaan säätää välillä r6 db - s6 db. 3 Paina [OK]. Testisignaali loppuu. Kaiuttimen asetuksen lopettamiseksi Paina [3, 4, 2, 1] valitaksesi Complete ja paina sitten [OK]. db

41 Lisätoimenpiteet Ääniasetusten muuttaminen Jos haluat lisätietoja eri asetuksista, katso Sound Settings valintavalikossa. ( 34) Tilaäänitehosteet 1 Paina [SURROUND]. 2 Samalla kun näytetään tila Paina [3, 4] valitaksesi haluttu asetus. ( 34) Kaiuttimen tason säätö toiston aikana 1 Paina [CH SELECT] kaiuttimen asetustilan aktivoimiseksi. 2 Paina [CH SELECT] useita kertoja kaiuttimen valitsemiseksi. Paina [2, 1] säätääksesi etukaiuttimien balanssia. 3 Paina [3] (lisää) tai [4] (vähennä) alibassokaiuttimen tason säätämiseksi. s6 db - r6 db Äänitehosteet 1 Paina [SOUND]. 2 Paina [3, 4] valitaksesi 2CH SOURCE tai ALL SOURCE ja paina sitten [OK]. esim. Kaiuttimen asennusvaihtoehto Ota yhteyttä ammattitaitoiseen rakennusurakoitsijaan, kun kiinnität kaiuttimet seinään. Sopimaton kiinnitys voi aiheuttaa vahinkoja seinään ja kaiuttimiin tai henkilövahinkoja. Seinään kiinnittäminen Voit kiinnittää kaikki kaiuttimet (alibassokaiutinta lukuun ottamatta) seinään. Seinän tai pylvään, johon kaiuttimet kiinnitetään, tulee kestää 10 kg:n paino ruuvia kohden. 1 Poraa ruuvi (ei toimitettu) seinään. A Vähintään 30 mm B 4,0 mm C 7,0 mm - 9,4 mm D Seinä tai pylväs E 5,5 mm - 7,5 mm 2 Kiinnitä kaiutin tukevasti ruuviin(ruuveihin) aukon(aukkojen) avulla. esim. [BTT200] [BTT100] Etukaiutin ÄLÄ TEE 3 Samalla kun näytetään tila Paina [3, 4] valitaksesi haluttu asetus ja paina [OK]. Toista menettely tarpeen mukaan. ( 34) Tässä asennossa kaiutin putoaa todennäköisesti, jos sitä liikutetaan vasemmalle tai oikealle. Liikuta kaiutinta siten, että ruuvi saadaan tähän asentoon. Kaikki äänitehosteet/tilat eivät mahdollisesti ole käytettävissä tai niillä ei ole vaikutusta joidenkin lähteiden kanssa. Voit havaita heikkenemistä äänen laadussa, kun käytetään kyseisiä äänitehosteita/tiloja joidenkin lähteiden kanssa. Jos näin tapahtuu, kytke äänitehosteet/tilat pois päältä. Käytä alla osoitettuja mittoja ruuvausasentojen merkitsemiseksi seinään. Jätä vähintään 20 mm:n tila kaiuttimen yläpuolelle ja 10 mm:n tila jokaiselle puolelle, jotta on käytettävissä riittävästi tilaa kaiuttimen kiinnittämiseksi

42 Lisätoimenpiteet [BTT230] Etukaiutin Kiinnitys pystysuoraan Kiinnitä seinään ilman jalustaa. ( 11) Kaiuttimien kaatumisen/ putoamisen estämiseksi Kaatumisen estäminen [BTT230] Etukaiutin Putoamisen estäminen Etukaiutin 1 Pujota naru kaiuttimeen. Käytä narua (enintään 2,0 mm), joka kestää 10 kg. esim. [BTT230] Etukaiutin A 34 mm B 100 mm C 436 mm Kiinnitys vaakasuoraan Kiinnitä seinään ilman jalallisia pystytukia tai tukijalkoja. ( 13, 14) A B Naru (ei toimitettu) Kaiuttimen taustapuoli 2 Pujota naru seinästä kaiuttimeen ja sido tiukasti. Kun sijoitetaan telineeseen, ym. Kun asennetaan seinälle D 20 mm E 238 mm F 576 mm G 248 mm [BTT200] Etukaiutin C D E F Silmukkaruuvi (ei toimitettu) Seinä tai pylväs Noin 150 mm Noin 120 mm H 45 mm I 25 mm [BTT100] Etukaiutin J 40 mm K 41 mm

43 Viitetietoja Viitetietoja Vianetsintäopas Ennen huoltopalveluun soittamista suorita seuraavat toimenpiteet. Jos ongelma ei ratkea, kysy jälleenmyyjältä ohjeita. Onko viimeisin laiteohjelmisto asennettu? Laiteohjelmistopäivityksiä saatetaan julkaista korjaamaan toimintahäiriöitä, jotka havaitaan tiettyjen elokuvien kanssa. ( 19) Seuraava ei tarkoita, että laitteessa olisi vika: Säännöllinen levyn pyörimisen ääni. Häiriöt kuvassa haun aikana. Häiriöt kuvassa 3D-levyjä vaihdettaessa. Laite ei vastaa kaukosäätimen tai etupaneelin painikkeisiin. Paina ja pidä painettuna kohtaa [Í/I] päälaitteessa 3 sekuntia. Jos et vieläkään saa kytkettyä laitetta pois päältä, irrota verkkokaapeli, odota 1 minuutti ja kytke verkkokaapeli uudelleen. Ei voida poistaa levyä. Laitteessa voi olla ongelma. 1 Kytke yksikkö pois päältä. 2 Paina ja pidä samanaikaisesti painettuna kaukosäätimen painikkeet [OK], keltainen ja sininen pidempään kuin 5 sekuntia. j 00 RET näytetään laitteen näytössä. 3 Paina toistuvasti kaukosäätimen kohtaa [1] (oikealle), kunnes laitteen näytöllä näytetään 06 FTO. 4 Paina [OK]. Yleinen käyttö Palataksesi tehtaan esiasetuksiin. Valitse Yes asetusvalikon kohdassa Default Settings. ( 40) Palauttaaksesi kaikki asetukset tehtaan esiasetuksiin. Nollaa laite seuraavalla tavalla: 1 Kytke yksikkö pois päältä. 2 Paina ja pidä samanaikaisesti painettuna kaukosäätimen painikkeet [OK], keltainen ja sininen pidempään kuin 5 sekuntia. j 00 RET näytetään laitteen näytössä. 3 Paina toistuvasti kaukosäätimen kohtaa [1] (oikealle), kunnes laitteen näytöllä näytetään 08 FIN. 4 Paina ja pidä painettuna [OK] vähintään 3 sekuntia. Tämä laite sammutetaan, kun television tulokanava vaihdetaan. Tämä on normaali ilmiö, kun käytetään toimintoa VIERA Link (HDAVI Control 4 tai uudempi). Jos haluat lisätietoja, lue television käyttöohjeet. Kaukosäädin ei toimi kunnolla. Vaihda kaukosäätimen paristot. ( 9) Kaukosäädin ja päälaite käyttävät eri koodeja. Jos laitteen näytöllä näytetään SET, kun painetaan kaukosäätimen painiketta, muuta kaukosäätimen koodi. ( 40, 47) Television viritysnäyttöä ei näytetä, kun televisio on kytketty pois päältä. Tämä ilmiö saattaa tapahtua television asetuksista riippuen, kun Quick Start asetetaan asentoon On. Televisiosta riippuen tämä ilmiö voidaan estää liittämällä HDMI-kaapeli toiseen HDMI-tuloliittimeen tai muuttamalla automaattisen HDMI-yhteyden asetusta. Olet unohtanut luokitusten salasanan. Haluat poistaa luokitusten tason. Luokitusten taso palautuu tehtaan esiasetuksiin. 1 Kytke yksikkö päälle. 2 Paina ja pidä samanaikaisesti painettuna kaukosäätimen painikkeet [OK], keltainen ja sininen pidempään kuin 5 sekuntia. j 00 RET näytetään laitteen näytössä. 3 Paina toistuvasti kaukosäätimen kohtaa [1] (oikealle), kunnes laitteen näytöllä näytetään 03 VL. 4 Paina [OK]. Tämä laite ei tunnista USB-liitäntää oikein. Irrota ja liitä uudelleen USB-kaapeli. Jos liitäntää ei vieläkään tunnisteta, sammuta laite ja kytke se päälle uudelleen. Tämä yksikkö ei mahdollisesti tunnista USB-laitteita, jotka on liitetty seuraavien laitteiden avulla : j USB-keskitin j USB-jatkokaapeli, joka on muu kuin langattoman lähiverkkosovittimen DY-WL5 (lisävaruste) mukana toimitettu Jos liität USB-kiintolevyn tähän laitteeseen, käytä kiintolevyn kanssa toimitettua USB-jatkokaapelia

44 Viitetietoja Laite siirtyy valmiustilaan. Tämä laite siirtyy automaattisesti valmiustilaan 30 minuutin toimettoman jakson jälkeen. ( 21) Kun uniajastimen aika-asetus kuluu loppuun, päälaite kytketään pois päältä. ( 9) Yksi laitteen suojalaitteista on kytketty päälle. Paina [Í/I] pääyksikössä kytkeäksesi laite päälle. Laite ei sammu. 1 Paina ja pidä painettuna kohtaa [Í/I] päälaitteessa 3 sekuntia. (Jos et vieläkään saa kytkettyä laitetta pois päältä, irrota verkkokaapeli, odota 1 minuutti ja kytke verkkokaapeli uudelleen.) 2 Nollaa laite seuraavasti: Kun laite on kytketty pois päältä, paina ja pidä painettuna [VOL +], [< OPEN/CLOSE] ja [Í/I] päälaitteessa samanaikaisesti vähintään 5 sekuntia. Kuva Tämän laitteen kuvat eivät näy televisiossa. Kuva on vääristynyt. Tapahtuu värinää. On valittu virheellinen resoluutio kohdassa HDMI Video Format. Nollaa asetus seuraavalla tavalla: 1 Kytke yksikkö päälle. 2 Paina ja pidä samanaikaisesti painettuna kaukosäätimen painikkeet [OK], keltainen ja sininen pidempään kuin 5 sekuntia. j 00 RET näytetään laitteen näytössä. 3 Paina toistuvasti kaukosäätimen kohtaa [1] (oikealle), kunnes laitteen näytöllä näytetään 04 PRG. 4 Paina ja pidä painettuna [OK] vähintään 3 sekuntia. Aseta kohta uudelleen. ( 36) j Kun Dolby Digital Plus, Dolby TrueHD ja DTS-HD ääniä ei lähetetä moitteettomasti, valitse Yes kohdassa Default Settings ja suorita tarvittavat asetukset. ( 40) Laite ja televisio käyttävät eri videojärjestelmiä. 1 Kytke yksikkö päälle. 2 Paina ja pidä samanaikaisesti painettuna kaukosäätimen painikkeet [OK], keltainen ja sininen pidempään kuin 5 sekuntia. j 00 RET näytetään laitteen näytössä. 3 Paina toistuvasti kaukosäätimen kohtaa [1] (oikealle), kunnes laitteen näytöllä näytetään 05 P/N. 4 Paina ja pidä painettuna [OK] vähintään 3 sekuntia. Siirrytään järjestelmästä PAL järjestelmään NTSC tai päinvastoin. Levyllä käytettävä järjestelmä ei sovi televisioosi. j PAL-levyt eivät näy kunnolla NTSC-televisiossa. Kun kohta 3D BD-Video Playback asetusvalikossa asetetaan asentoon Automatic, kuvia ei mahdollisesti voida lähettää käytettävästä liitäntämenetelmästä riippuen. Sen jälkeen kun levy poistetaan tästä laitteesta, valitse Set before play asetusvalikossa ja valitse 2D Playback näytetyllä asetusnäytöllä, kun toistetaan 3D-levyjä. ( 37) Jos televisiossa havaitaan epäsäännöllisiä värejä, sammuta televisio noin 30 minuutiksi. Jos ongelma jatkuu, siirrä kaiuttimet kauemmaksi televisiosta. Videota ei lähetetä teräväpiirtona. Vahvista, että kohta HDMI Video Format asetusvalikossa on asetettu oikein. ( 36) 3D-videota ei lähetetä. Muuta asetukset liitetyn television muodon vaatimusten mukaiseksi. ( 37, 3D Type ) Onko tämän laitteen ja television asetukset oikein? ( 24) Liitetystä televisiosta riippuen toistettava video saattaa siirtyä 2D-muotoon resoluutiomuutosten jne. vuoksi. Tarkista television 3D-asetukset. Tarkista, että valitaan oikea HDMI-videotulo televisioon. 3D-videota ei lähetetä kunnolla 2D-muodossa. Valitse Set before play asetusvalikossa ja valitse 2D Playback näytetyllä asetusnäytöllä, kun toistetaan 3D-levyjä. ( 37, 3D BD-Video Playback ) Levyt, joilla on muodossa Side by side (2-näyttöinen rakenne) tallennettuja nimikkeitä ja joita voidaan katsella 3D-muodossa, toistetaan television asetusten mukaisesti. Näytetään musta raita näytön reunoilla. Näytön kuvasuhde epätavallinen. Tarkista, että TV Aspect on asetettu oikein. ( 39) Säädä television kuvasuhdeasetus

45 Viitetietoja Merkkiääni Ei ääntä. Hiljainen ääni. Vääristynyt ääni. Ei voida kuulla halutun tyyppistä ääntä. Tarkista yhteydet kaiuttimiin ja muihin laitteisiin. ( 11s17) Varmista, että kaiuttimien asetukset ovat oikein. ( 40) Äänen lähettämiseksi laitteesta, joka on kytketty HDMI-kaapelilla, aseta HDMI Audio Output asentoon On valikossa Setup. ( 37) Kun BD-Video Secondary Audio asetetaan asentoon On, Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio ja DTS-HD High Resolution Audio lähetetään muodossa Dolby Digital tai DTS Digital Surround. Re-master ei toimi, kun lähetetään bittivirtaista signaalia HDMI AV OUT -liitännästä. ( 34) Liitetystä laitteistosta riippuen, ääni voi vääristyä, jos tämä laite liitetään HDMI-kaapelilla. Ei tilaääntä. Paina [SURROUND] valitaksesi tilaäänitehoste. ( 41) Ei voida kytkeä ääntä. Kun ääni lähetetään HDMI AV OUT -liitännästä, aseta Dolby D/Dolby D +/Dolby TrueHD, DTS/ DTS-HD tai MPEG Audio asentoon PCM. ( 36) Televisiossa ei ole ääntä. Paina [EXT-IN] valitaksesi vastaava lähde. ( 20) Kun laite liitetään televisioon HDMI-kaapelilla, tarkista onko television HDMI-liitännässä merkintä HDMI (ARC). Jos siinä ei ole kyseistä merkintää, liitä HDMI-kaapelilla yhdessä optisen digitaaliaudiojohdon kanssa. ( 15) Jos ei kuulu ääntä laitteistosta, joka on liitetty tämän laitteen DIGITAL AUDIO IN -liitäntään, varmista, että laitteen optinen äänilähtö on asetettu asentoon PCM. Toisto Levyä ei voida toistaa. Levy on likainen. ( 6) Levyä ei ole viimeistelty. ( 8) Kiintokuvia (JPEG) ei toisteta normaalisti. Tietokoneella muokattuja kuvia (progressiivinen JPEG, jne.) ei mahdollisesti voida toistaa. En voi toistaa muotoa BD-Live. SD-kortti on kirjoitussuojattu. ( 8) Tarkista, että laite on liitetty laajakaistaiseen Internet-yhteyteen. ( 16) Tarkista BD-Live Internet Access -asetukset. ( 38) Tarkista, että SD-kortti on laitettu SD-korttipaikkaan. ( 20) Vaihtoehtoista ääniraitaa ja tekstitystä ei voida valita. Kieliä ei ole tallennettu levylle. Joillain levyillä et mahdollisesti voi käyttää valintavalikkoa muuttaaksesi ääniraitaa ja tekstitystä. Käytä levyn valikkoja muutosten suorittamiseksi. ( 24) ipod/iphone-laitteen käyttö Ei voida ladata tai käyttää. Tarkista, että ipod/iphone on liitetty kunnolla. ( 26) [BTT230] [BTT200] Kun ipod/iphone-laitteet on liitetty sekä USB-porttiin että telakkaan, irrota molemmat ja liitä sitten ainoastaan se, jota haluat toistaa. ipod/iphone-laitteen akku on tyhjentynyt. Lataa ipod/iphone ja käytä sitten uudelleen. Kun tapahtuu odottamaton toimenpide ipod/ iphone-laitteen käytön aikana, liitä ipod/iphone uudelleen ja yritä käynnistää ipod/iphone uudelleen

46 Viitetietoja Radio Kuullaan vääristynyt ääni tai kohinaa. Säädä antennin asentoa. Kuullaan hakkaava ääni. Pidä riittävä etäisyys antennin ja television välillä. Kohina on liiallista. Muuta äänen lähetys monauraaliseksi. Paina [AUDIO] valitaksesi MONO. Ääni muuttuu monauraaliseksi. Peruuttaaksesi paina painiketta uudelleen tai muuta taajuus. Normaaliolosuhteissa valitse AUTO STEREO. Verkko En saa yhteyttä verkkoon. Tarkista verkkoyhteys ja asetukset. ( 16, 18, 38) Saattaa olla esteitä, jotka estävät laitteen havaitsemasta kotiverkkoa. Siirrä laite ja langaton reititin lähelle toisiaan. Tarkista kunkin laitteen käyttöohjeet ja liitä niiden mukaisesti. Kun käytetään langatonta lähiverkkoyhteyttä, DLNA-sertifioidun mediapalvelimen toimittamaa videota ei toisteta tai videon otoksia jää väliin toiston aikana. Korkean siirtonopeuden omaava reititin kuten n (2,4 GHz) langaton reititin saattaa ratkaista ongelman. Jos käytät langatonta reititintä n (2,4 GHz), salauksen tyyppi tulee asettaa asentoon AES. Samanaikainen mikrouunin, langattoman puhelimen jne. käyttö taajuudella 2,4 GHz saattaa aiheuttaa yhteyskatkoksia tai muita ongelmia. Näytöllä Wireless Settings ( 38) jatkuva ainakin 4 Reception osoittimen vilkkuminen on tavoitteena vakaalle yhteydelle. Jos palaa vain 3 osoitinta tai vähemmän tai yhteys keskeytyy, muuta langattoman reitittimen asentoa tai kulmaa ja katso paraneeko yhteyden tila. Jos ei havaita parannusta, liitä langalliseen verkkoon ja suorita toiminto Verkon helppo asetus ( 18) uudelleen. Viestit Seuraavat viestit tai vikanumerot saattavat tulla näkyviin television tai laitteen näytölle. Televisiossa Cannot play. Laitoit yhteen sopimattoman levyn. Cannot play on this unit. Yritit toistaa yhteen sopimatonta kuvaa. Vahvista, että SD laitteen näytöllä ei näy ja laita kortti uudelleen. No disc inserted. Levy saattaa olla ylösalaisin. $ This operation is not available. Tämä laite ei tue joitain toimenpiteitä. (Esimerkiksi käänteinen hidastus, jne.) IP address is not set. IP Address kohdassa IP Address / DNS Settings on Aseta IP Address, Subnet Mask ja Gateway Address. (Valitse automaattinen osoitteen saanti, mikäli tarpeen.) The wireless access point currently has a low network security setting. It is recommended to change to a higher setting. Aseta voimakkaampi verkon turvataso noudattaen langattoman reitittimen käyttöohjeita

47 Viitetietoja Laitteen näytöllä F99 Laite ei toimi kunnolla. Paina [Í/I] päälaitteessa 3 sekuntia siirtääksesi laite valmiustilaan ja kytke sitten takaisin päälle. NET Kun liitetään verkkoon. No PLAY BD-videolla tai DVD-videolla on katselurajoitus. ( 39) No READ Tietoväline on likainen tai pahasti naarmuuntunut. Laite ei voi toistaa. PLEASE WAIT Laite on suorittamassa sisäistä prosessia. Tämä ei ole toimintahäiriö. Et voi käyttää tätä laitetta silloin, kun näytetään PLEASE WAIT. REMOVE USB-laite käyttää liian paljon tehoa. Poista USB-laite. SET ( tarkoittaa numeroa.) Kaukosäädin ja päälaite käyttävät eri koodeja. Muuta kaukosäätimen koodia. Paina ja pidä painettuna [OK] ja osoitettu numeropainike samanaikaisesti pidempään kuin 5 sekuntia. U59 Laite on kuuma. Laite siirtyy valmiustilaan turvallisuussyistä. Odota noin 30 minuuttia, kunnes viesti häviää. Valitse hyvin tuulettuva paikka, kun asennat laitteen. H tai F ( tarkoittaa numeroa.) Tarkista ja korjaa kaiuttimen johtojen liitännät. Laitteessa on jotain epätavallista. Tarkista laite vianetsintäoppaan kanssa. Jos vikanumero jää näkyviin, toimi seuraavasti. 1 Irrota pistoke verkkopistorasiasta ja odota muutama sekunti, sitten liitä se uudelleen. 2 Paina [Í/I] kytkeäksesi virta päälle. Jos vikanumero jää näkyviin tehtyäsi yllä mainitut toimenpiteet, pyydä huoltopalvelua jälleenmyyjältä. Ilmoita jälleenmyyjälle vikanumero, kun soitat hänelle. IPOD OVER CURRENT ERROR ipod/iphone käyttää liian paljon tehoa. Poista ipod/ iphone ja sammuta laite ja kytke päälle uudelleen. START Järjestelmä käynnistetään uudelleen laiteohjelmiston päivityksen aikana. Älä kytke virtaa pois päältä. UPD/ ( tarkoittaa numeroa.) Laiteohjelmistoa päivitetään. Älä kytke laitetta pois päältä. FINISH Laiteohjelmiston päivitys on suoritettu loppuun. NOT CONDITIONAL Pyydettyä toimenpidettä ei voida suorittaa. SET OK Asemat on asetettu ja radio virittyy viimeksi esiasetetulle asemalle. ERROR Automaattinen esiasetus epäonnistui. Esiaseta asemat manuaalisesti. TUNED/STEREO On valittu stereolähetys tai stereoääni. TUNED On valittu monauraalinen lähetys tai monauraalinen ääni

48 Viitetietoja Tekniset tiedot KAIUTINOSASTO YLEISTÄ Tehontarve Virrankulutus valmiustilassa Virtalähde [BTT230] [BTT200] ipod/iphone Liitin [BTT230] [BTT200] Noin 89 W [BTT100] Noin 80 W Noin 0,1 W ([BTT230] [BTT200] Kun liitetyt muut laitteet kytketään pois päältä) AC 220 V V, 50 Hz DC OUT 5 V 1,0 A MAX 1 järjestelmä [BTT230] Täysi alue KARTIOTYYPPINEN 5,7 cm Etupuoli Diskanttik Puolikuputyyppinen 2,5 cm aiutin Superdisk Pietsosähköinen anttikaiutin Alibassokaiutin Bassokaiutin KARTIOTYYPPINEN 16 cm [BTT200] [BTT100] Täysi alue KARTIOTYYPPINEN 6,5 cm Etupuoli Superdisk Pietsosähköinen anttikaiutin Alibassokaiutin Bassokaiutin KARTIOTYYPPINEN 16 cm Mitat (LkKkS) [BTT230] [BTT200] 460 mm k 38,7 mm k 279,3 mm [BTT100] 460 mm k 47,7 mm k 265,4 mm Paino [BTT230] [BTT200] Noin 2,7 kg [BTT100] Noin 2,4 kg Käyttölämpötila-alue 0 oc - 40 oc Sallittu kosteusalue 35% - 80% RH (ei tiivistymistä) LASER - Tekniset tiedot VAHVISTINOSASTO RMS TTL LÄHTÖTEHO Luokan 1 LASER tuote Aallonpituus: 790 nm (CD-levyt)/ 660 nm (DVD-levyt)/405 nm (BD-levyt) Laser-teho: Laite ei lähetä vaarallista säteilyä turvasuojauksen kanssa [BTT230] 320 W [BTT230] Etupuoli Mitat (L (mm)kk (mm)ks (mm)) [BTT100] Etupuoli 80 k143 k75 0,48 Alibassokaiutin 145 k289,5 k258 3,0 * [BTT230] Kaiuttimien impedanssi Etukaiuttimet: 6 Alibassokaiutin: 3 [BTT200] [BTT100] Kaikkien kaiuttimien impedanssi on 3. Paino (Noin kg) Vaakasuora sijoittaminen pystytuen avulla (korkean) 1230 k96 k68 2,02 Pystysuora sijoittaminen jalustojen avulla 148 k552 k148 0,87 Alibassokaiutin 180 k408 k300 4,3 [BTT200] Etupuoli 90 k223 k89 0,65 Alibassokaiutin 145 k289,5 k258 3,0 1 khz, 10% harmoninen kokonaissärö ETUKAIUTIN: 60 W/kanava (6 ) 100 Hz, 10% harmoninen kokonaissärö ALIBASSOKAIUTIN: 200 W/kanava (3 ) [BTT200] [BTT100] 520 W 1 khz, 10% harmoninen kokonaissärö ETUKAIUTIN: 160 W/kanava (3 ) 100 Hz, 10% harmoninen kokonaissärö ALIBASSOKAIUTIN: 200 W/kanava (3 ) Äänitulo AUX k 1 Digitaalinen Optinen k 1 äänitulo Näytteenottotaajuus: 32 khz, 44,1 khz, 48 khz Äänimuoto: PCM, Dolby Digital, DTS

49 Viitetietoja FM-VIRITINOSASTO Taajuusalue Antenniliitännät 87,50 MHz - 108,00 MHz (askel 50 khz) 75 (balansoimaton) LIITÄNTÄOSASTO USB-paikka SD-korttipaikka Ethernet [BTT230] [BTT200] Langaton lähiverkko VIDEO-OSASTO USB2.0 2 järjestelmää Liitin 1 järjestelmä 10BASE-T/100BASE-TX 1 järjestelmä Standardien mukainen yhteensopivuus: IEEE b/g/n Taajuusalue: 2,4 GHz kaista Suojaus: WPA TM /WPA2 TM (Salauksen tyyppi: TKIP/AES, Autentikoinnin tyyppi: PSK), WEP (64 bittinen/128 bittinen) Signaalijärjestelmä PAL/NTSC HDMI AV-lähtö* Lähtöliitin: Tyyppi A (19-napainen) 1 järjestelmä [BTT230] [BTT200] HDMI AV-tulo* Tuloliitin: Tyyppi A (19-napainen) 2 järjestelmä * Tämä laite tukee toimintoa HDAVI Control 5. Tekniset tiedot voivat muuttua ilman eri ilmoitusta. Tiedostomuoto Tiedostom uoto MP3 JPEG MKV FLAC WAV Pääte.MP3,.mp3.JPG,.jpg.MKV,.mkv Tekstitystiedosto.SRT,.srt,.SSA,.ssa,.ASS,.ass.FLAC,.flac.WAV,.wav Lisätietoja Laite tukee ID3-tunnisteita, mutta voidaan näyttää ainoastaan nimikkeet, esittäjien nimet ja albumien nimet. Ei tueta muotoja MOTION JPEG ja progressiivinen JPEG. Et mahdollisesti voi toistaa tiedostoa, jos olet muokannut kansiorakennetta tai tiedostonimeä tietokoneella tai muulla laitteella. Videotiedosto ja tekstitystiedosto ovat samassa kansiossa ja tiedostonimet ovat samat pääteosaa lukuun ottamatta. Joitain MKV-tiedostoja ei mahdollisesti voida toistaa riippuen videon resoluutiosta ja otosnopeudesta. Enimmäisnäytteenottota ajuus: 192 khz/24 bittiä Enimmäisnäytteenottot aajuus: 48 khz/16 bittiä MPO.MPO,.mpo 3D-kiintokuva Tiettyjen tallennustilojen tai kansiorakenteiden kanssa toistojärjestys saattaa vaihdella tai toistoa ei voida suorittaa. DLNA-palvelimen tukemat muodot Ei voida toistaa tiedostomuotoja, joita käytetty DLNA-palvelin ei tue. Video Säiliö Valokuva Muoto JPEG Ääni Äänen pakkaus MP3 AAC FLAC Lineaarinen-PCM Videon pakkaus Äänen pakkaus Esimerkki tiedostopäätt eestä AVCHD H.264 Dolby Digital.mts MP4 H.264 AAC.mp4 PS MPEG2 Dolby Digital.mpg Lineaarinen-PCM.mpeg TS MPEG2 AAC.m2ts H.264 Dolby Digital.ts Esimerkki tiedostopäätteestä.jpg Esimerkki tiedostopäätteestä.mp3.m4a.flac j

50 Viitetietoja Näytä kieliluettelo Näyttö Kieli Näyttö Kieli Näyttö Kieli ENG FRA DEU ITA ESP NLD SVE NOR DAN POR RUS Englanti JPN Ranska CHI Saksa KOR Islanti MAL Espanja VIE Hollanti THA Ruotsi POL Norja CES Tanska SLK Portugali HUN Valkovenäjä FIN Japani Kiina Korea Malaiji Vietnam Thai Puola Tsekki Slovakin kieli Unkari Suomi Kielikoodien luettelo ARA HIN PER IND MRI BUL RUM GRE TUR Arabia Hindi Persia Indonesia Maori Bulgaria Romania Kreikka Turkki Muiden Kieli Koodi Kieli Koodi Kieli Koodi Abhasia: 6566 Joruba: 8979 Saksa: 6869 Afar: 6565 Kambodža: 7577 Samoa: 8377 Afrikaansi: 6570 Kannada: 7578 Sanskriitti: 8365 Aimara: 6589 Kashmiri: 7583 Serbia: 8382 Albania: 8381 Katalaani: 6765 Serbokroatia: 8372 Amhara: 6577 Kazakki: 7575 Shona: 8378 Arabia: 6582 Ketšua: 8185 Sindhi: 8368 Armenia: 7289 Kiina: 9072 Singaleesi: 8373 Assami: 6583 Kirgiisi: 7589 Skotlanningaeli: 7168 Azerbaijani: 6590 Korea: 7579 Slovakin kieli: 8375 Bashkiri: 6665 Korsika: 6779 Slovenia: 8376 Baski: 6985 Kreikka: 6976 Somali: 8379 Bengali; bangla: Kroatia: 7282 Sunda: Kurdi: 7585 Suomi: 7073 Bhutani: 6890 Lao: 7679 Swahili: 8387 Bihari: 6672 Latina: 7665 Tadzik: 8471 Bretoni: 6682 Latvia, lätti: 7686 Tagalog: 8476 Bulgaria: 6671 Liettua: 7684 Tamili: 8465 Burma: 7789 Lingala: 7678 Tanska: 6865 Englanti: 6978 Makedonia: 7775 Tataari: 8484 Espanja: 6983 Malagassi: 7771 Telugu: 8469 Esperanto: 6979 Malaiji: 7783 Thai: 8472 Fääri: 7079 Malajalam: 7776 Tigrinja: 8473 Fidži: 7074 Malta: 7784 Tiibet: 6679 Friisi: 7089 Maori: 7773 Tonga: 8479 Galicia: 7176 Marathi: 7782 Tsekki: 6783 Georgia: 7565 Moldova: 7779 Turkki: 8482 Grönlanti: 7576 Mongoli: 7778 Turkmeeni: 8475 Guarani: 7178 Nauru: 7865 Twi: 8487 Gudžarati: 7185 Nepali: 7869 Ukraina: 8575 Hausa: 7265 Norja: 7879 Unkari: 7285 Heprea: 7387 Orija: 7982 Urdu: 8582 Hindi: 7273 Pandžabi: 8065 Uzbekki: 8590 Hollanti: 7876 Pashtu, Pushto: Valkovenäjä: 6669 Indonesia: Venäjä: 8285 Interlingua: 7365 Persia: 7065 Vietnam: 8673 Irlanti: 7165 Portugali: 8084 Viro: 6984 Islanti: 7383 Puola: 8076 Volapük: 8679 Italia: 7384 Ranska: 7082 Wales: 6789 Jaava: 7487 Retoromaani: 8277 Wolof: 8779 Japani: 7465 Romania: 8279 Xhosa: 8872 Jiddiš: 7473 Ruotsi: 8386 Zulu: 9085 AVCHD, AVCHD 3D, AVCHD Progressive ja AVCHD 3D/ Progressive ovat tavaramerkkejä, jotka omistaa Panasonic Corporation ja Sony Corporation. Java on rekisteröity tavaramerkki, jonka omistaa Oracle ja/tai sen sidosryhmät. Valmistettu Dolby Laboratories myöntämällä lisenssillä. Dolby, Pro Logic, ja kaksois-d-symboli ovat Dolby Laboratories rekisteröimiä tavaramerkkejä. Valmistettu lisenssillä seuraavan numeroisten Yhdysvaltain patenttien mukaisesti: ; ; ; ; ; ; ; & muut myönnetyt sekä hakemuksen alaiset Yhdysvaltain sekä maailmanlaajuiset patentit. DTS-HD, tunnus, & DTS-HD ja tunnus yhdessä ovat rekisteröityjä tavaramerkkejä, & DTS-HD Master Audio Essential on tavaramerkki, jotka omistaa DTS, Inc. Tuote sisältää ohjelmiston. DTS, Inc. Kaikki oikeudet pidätetään. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat tavaramerkkejä tai rekisteröityjä tavaramerkkejä, jotka omistaa HDMI Licensing LLC Yhdysvalloissa ja muissa maissa. Tämän tuotteen AVC Patent Portfolio ja VC-1 -käyttöoikeudet antavat käyttäjälle henkilökohtaisen ja ei-kaupallisen oikeuden (i) koodata videoita standardien AVC ja VC-1 ( AVC/VC-1 Video ) mukaisesti ja/tai (ii) dekoodata AVC/VC-1 -videoita, jotka toinen kuluttaja on koodannut henkilökohtaisessa ja ei-kaupallisessa toiminnassa ja/tai jotka on saatu sellaiselta videoiden toimittajalta, jolla on oikeus toimittaa AVC/VC-1 -videoita. Käyttöoikeutta ei myönnetä suoraan tai epäsuorasti mitään muuta käyttöä varten. Lisätietoja antaa MPEG LA, LLC. Katso HDAVI Control TM on tavaramerkki, jonka omistaa Panasonic Corporation. VIERA Connect on tavaramerkki, jonka omistaa Panasonic Corporation. MPEG Layer-3 äänen pakkausmenetelmän käyttöoikeudet omistaa Fraunhofer IIS ja Thomson. SDXC-logo on tavaramerkki, jonka omistaa SD-3C, LLC. DVD Logo on tavaramerkki, jonka omistaa DVD Format/Logo Licensing Corporation. Wi-Fi, Wi-Fi Protected Setup, Wi-Fi Direct, WPA ja WPA2 ovat rekisteröityjä tavaramerkkejä, jotka omistaa Wi-Fi Alliance. Wi-Fi CERTIFIED -logo on laatumerkki, jonka omistaa Wi-Fi Alliance. Wi-Fi Protected Setup -tavaramerkin omistaa Wi-Fi Alliance. DLNA, the DLNA Logo and DLNA CERTIFIED are trademarks, service marks, or certification marks of the Digital Living Network Alliance. Windows on tavaramerkki tai rekisteröity tavaramerkki, jonka omistaa Microsoft Corporation Yhdysvalloissa ja muissa maissa. Made for ipod ja Made for iphone tarkoittavat, että elektroninen varuste on suunniteltu liitettäväksi erityisesti ipod- tai iphone-laitteeseen vastaavasti, ja että kehittäjä on sertifioinut sen Applen toimintavaatimusten mukaiseksi. Apple ei ole vastuussa tämän laitteen toimenpiteistä tai sen vaatimustenmukaisuudesta turvallisuusstandardien ja lakien kanssa. Muista, että tämän varusteen käyttö ipod- tai iphone-laitteen kanssa saattaa vaikuttaa langattomaan toimintaan. iphone, ipod, ipod classic, ipod nano ja ipod touch ovat tavaramerkkejä, jotka omistaa Apple Inc., rekisteröity Yhdysvalloissa ja muissa maissa

51 Viitetietoja Nimi Skype, liittyvät tavaramerkit ja logot ja S -logo ovat tavaramerkkejä, jotka omistaa Skype. Tekijänoikeudet Verance Corporation. Cinavia TM on Verance Corporationin tavaramerkki. Suojattu yhdysvaltalaisella patentilla numero ja Verance Corporationin lisenssin alaisilla kansainvälisillä jo myönnetyillä tai vireillä olevilla patenteilla. Kaikki oikeudet pidätetään. Tähän tuotteeseen sisältyy seuraavat ohjelmistot: (1) ohjelmistot, jotka on kehittänyt Panasonic Corporation tai jotka on kehitetty kyseiselle yhtiölle. (2) ohjelmistot, jotka kuuluvat kolmannelle osapuolelle ja joiden käyttöoikeudet Panasonic Corporation omistaa, (3) ohjelmiston käyttöoikeudet myönnetään sopimuksella GNU General Public License, Version 2 (GPL v2), (4) ohjelmiston käyttöoikeudet myönnetään sopimuksella GNU LESSER General Public License, Version 2.1 (LGPL v2.1) ja/tai, (5) muut avoimen lähdekoodin ohjelmistot kuin käyttöoikeuksilla GPL v2 ja/tai LGPL v2.1 toimitetut ohjelmistot, Kohtiin (3) ja (4) kuuluvia ohjelmistoja varten katso käyttöoikeuksien GPL v2 ja LGPL v2.1 ehtoja, koska tapaus voi löytyä sivustoilta ja Lisäksi kohtiin (3) ja (4) kuuluvien ohjelmistojen tekijänoikeudet kuuluvat useille henkilöille. Katso kyseisten henkilöiden tekijänoikeusilmoitusta sivustolla GPL/LGPL-ohjelmistoa jaetaan siinä toivossa, että siitä on hyötyä, mutta ILMAN MITÄÄN TAKUITA, jopa ilman hiljaista takuuta MYYNTIKELPOISUUDESTA tai SOVELTUVUUDESTA TIETTYYN TARKOITUKSEEN. Ainakin kolme (3) vuotta tuotteiden toimituksesta Panasonic antaa kolmannelle osapuolelle, joka ottaa yhteyttä alla oleviin yhteystietoihin, täydellisen koneellisesti luettavan kopion käyttöoikeuksilla GPL v2/lgpl v2.1 varustetusta lähdekoodista veloittaen korkeintaan lähdekoodin fyysisen jakelun suorittamisesta aiheutuvat kustannukset. Yhteystiedot [email protected] Lähdekoodi on myös vapaasti kaikkien saatavilla alla olevan verkkosivun kautta. Kohtaan (5) kuuluviin ohjelmistoihin sisältyy seuraavat kohdat. 1. Tämä tuote sisältää ohjelmistoja, jotka on kehittänyt OpenSSL Project käytettäväksi sovelluksessa OpenSSL Toolkit. ( 2. Tämä tuote sisältää ohjelmistoja, jotka on kehittänyt University of California, Berkeley ja sen tukijat. 3. FreeType koodi. 4. Independent JPEG Group:n JPEG-ohjelmisto. (1) MS/WMA Tämä tuote on suojattu tietyillä immateriaalioikeuksilla, jotka omistaa Microsoft Corporation ja kolmannet osapuolet. Kyseisen tekniikan käyttö tai jakelu tämän tuotteen ulkopuolelle on kielletty ilman erillistä käyttöoikeutta, jonka on antanut Microsoft tai valtuutettu Microsoftin tytäryhtiö ja kolmannet osapuolet. (2) MS/PlayReady/Lopputuotteen merkintä Tämä tuote sisältää tekniikkaa, joka on tiettyjen Microsoftin immateriaalioikeuksien alaista. Kyseisen tekniikan käyttö tai jakelu tämän tuotteen ulkopuolelle on kielletty ilman asianmukaista käyttöoikeutta(-oikeuksia) Microsoftilta. (3) MS/PlayReady/Huomautukset loppukäyttäjälle Sisältöjen omistajat hyödyntävät Microsoft PlayReady -sisällönkäyttötekniikkaa suojatakseen immateriaaliomaisuuttaan, mukaan lukien tekijänoikeuksin suojattu sisältö. Tämä laite hyödyntää PlayReady-tekniikkaa PlayReady-suojatun sisällön ja/ tai WMDRM-suojatun sisällön käyttämiseksi. Jos laite ei toteuta sisällön käytön rajoituksia kunnolla, sisällön omistajat voivat vaatia Microsoftia peruuttamaan laitteen ominaisuuden käyttää PlayReady-suojattua sisältöä. Peruuttaminen ei vaikuta suojaamattomaan sisältöön tai sisältöön, joka on suojattu muilla sisällönkäyttötekniikoilla. Sisällönomistajat voivat vaatia, että päivität PlayReady-tekniikan heidän sisältöjen käyttämistä varten. Jos kieltäydyt päivityksestä, et mahdollisesti voi käyttää sisältöjä, jotka edellyttävät päivitystä. (4) Vorbis, FLAC, WPA Supplicant Näytetään ohjelmiston käyttöoikeudet, kun valitaan Software Licence asetusvalikossa. ( 40) [BTT230] [BTT200] [BTT100] RQLXS0092 (Tuotteen sisällä)

52 EU Pursuant to the applicable EU legislation Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, Hamburg, Germany Panasonic Corporation Web Site: Panasonic Corporation 2012 Pb VQT4R87 F1212NB0
