FV-maitomittarin varaosat

Koko: px

Aloita esitys sivulta:

Download "FV-maitomittarin varaosat"

Emma Lehtonen
9 vuotta sitten
Katselukertoja:

1 Lokakuu Tammikuu/Januari

2 ASENNUS Ripusta mittari maitoputkeen. Taivuta ripustinta tarvittaessa niin, että mittari on pystysuorassa. Säädä koukku niin, että mittari liikkuu sivusuunnassa putkea pitkin, mutta ei nouse vahingossa pois. Maitomittari sijoitetaan Iypsy-yksikön ja maitoputken väliin. Lypsimestä tuleva maitoletku kiinnitetään mittarissa maidon sisäänmenoputkeen (A). Kuminen maidon ulostuloletku yhdistetään maitoputkeen. Venttiili käännetään Iypsyasentoon ja mittari on toimintavalmis. Katso kuva 3. TOIMINTA LYPSYN AIKANA Lypsettäessä maito nousee Iypsimestä ylös mittarin keskiputkea pitkin. Maito jakautuu tasaisesti kupumaisen kannen sisäpintaan ja ohjautuu ulostuloputken kautta maitoputkeen. Jokaista maitokiloa kohden ohjautuu ml maitoa virtaussuuttimen kautta mittalasiin. Tru- Test on tarkoitettu päivittäiseen maitomäärän seuraamiseen. Kun lehmä on Iypsetty, luetaan maitomäärä mittalasista. Mittalasi tyhjennetään painamalla mittaputken kannessa olevaa nappia (vanhemmassa mallissa nostamalla mittaputken kannessa olevaa tyhjennyskäpälää), jolloin maito virtaa maitoputkeen. Paina nappia, kunnes lasi on tyhjentynyt. PÄIVITTÄINEN KÄYTTÖ 1 Kiinnitä mittari haluttuun asentoon Käännä mittarin venttiili Iypsyasentoon (kuva 3) 3 Lue maitomäärä 4 Tyhjennä mittalasi nostamalla tyhjennysläppää (kuva B = vanha malli) tai painamalla tyhjennysnappia (kuva C = uusi malli)

Lypsimestä tuleva maitoletku kiinnitetään mittarissa maidon sisäänmenoputkeen (A). Kuminen maidon ulostuloletku yhdistetään maitoputkeen.

3 3 PESU 1 Mittari pestään normaalisti Iypsykoneen kiertopesulla. Käännä mittarin hana pesuasentoon (kuva3). Vesivirta ohjautuu tällöin mittalasin kautta edelleen maitoputkeen. 3 4 Mittari voidaan tarvittaessa aukaista ja puhdistaa käsin. Puhdista ulkopinnat huuhtelemalla tai pyyhkimällä pehmeällä pesusienellä ja lämpimällä vedellä. Mittari kestää kaikki normaalit pesu- ja desinfiointiaineet. Vältä kiehuvan kuumaa vettä. Lypsy asento Pesu asento TÄRKEÄÄ Tru- Test on valmistettu vahvasta ja joustavasta muovista, mutta käsittele sitä silti varoen. Noudata huolellisesti seuraavia ohjeita, niin mittarin käyttöikä pitenee ja tarkkuus säilyy hyvänä 1 Kun kiinnität kantta katso, että kannen syvennys on virtaussuuttimen ulkoreunan kohdalla, siis lovet kohdakkain. Älä kokoa mittaria väkisin. Käytä käsipuhdistuksessa pehmeätä harjaa. Liian jäykkä harja voi naarmuttaa mittalasin. 3 Suojaa mittari auringonvalolta. UV-säteily voi vaurioittaa muoviosia. 4 Katso mittaria käyttäessäsi, että lehmä mahdollisimman vähän häiritsee mittausta.

Mittari kestää kaikki normaalit pesu- ja desinfiointiaineet. Vältä kiehuvan kuumaa vettä.

4 FV-maitomittarin varaosat B Viitenumero Tuotenumero/nimi 1,, RIPUSTUSKOUKKU MUTTEREINEEN KANNEN PIDIKEJOUSI 5 KANSI O-RENKAINEEN KANNEN O-RENGAS 7 SUUTIN g (osan valmistus lopetettu) 8,9,10, KIINNITYSRENGAS TÄYD. 1 A TYHJENNYSLÄPPÄ TÄYD. MALLIT < B PAINONAPPI MALLIT > PAINONAPIN JOUSI PAINONAPIN TIIVISTERENGAS SULKUVENTTIILI MALLIT > B SULKUVENTTIILI MALLIT < MITTAPUTKEN TYHJENNYSPUTKI 17 MITTAPUTKEN O-RENGAS (osan valmistus lopetettu) 18 MITTAPUTKI 31 kg, FV (osan valmistus lopetettu) 3,4,19, VENTTIILINTIIVISTESARJA 19-7 VENTTIILI TÄYD. (osan valmistus lopetettu) VENTTIILIN KÄSIVIPU VENTTIILIN ULKOKUORI (osan valmistus lopetettu) VENTTIILIN OHJAUSLÄPPÄ 8 MITTAPUTKEN T -HAARA (osan valmistus lopetettu) KUMIHOLKKI 70 mm TULOPUTKEEN (T-HAARA) MAITOLETKU, SILIKONIA mm KUMIHOLKKI YHDYSPUTKEEN S/S YHDYSPUTKI, TERÄSTÄ 1 A

MALLIT < -89 1 B 30901 PAINONAPPI MALLIT > -89 13 30909 PAINONAPIN JOUSI 14 30908 PAINONAPIN TIIVISTERENGAS 15 309014 SULKUVENTTIILI MALLIT > -89 15 B 309015 SULKUVENTTIILI MALLIT < -89 16 309016

5 TRU-TEST MAITOMITTARI, HI-MALLI Kansi, musta Kansi, valkoinen Kannentiiviste Mittarikammio Kiinnitysrengas, täydellinen Mittaputken kansitiiviste 9B VSO-tiiviste Mittaputki ilman sankaa Pohjatulppa, kartio Mittaputken kiinnityshaarukka Ruuvi, täyd Tuloputki Ripustustuki Mittaputken pidin Sangan kiinnike Sanka Mittaputki, 31 kg täydellinen Pohjatulppa, tasapohjaninen

309063 Pohjatulppa, kartio 1 309064 Mittaputken kiinnityshaarukka 13 309065 Ruuvi, täyd.

6 7 TRU-TEST NÄ YTTEENOTTOLAITE, MALLI FCL KÄYTTÖOHJE ASENNUS 1 Irrota jo paikallaan oleva kuminen maitomittarin maitoletku. Kiinnitä siipiruuvi (6), kiristin (7) ja jousi (8) kiinnitystukeen (9). 3 Työnnä näytteenottolaitteen kiinnitystuki (9) kiristimen alle ja kiristä ruuvi. 4 Kiinnitä sisäänmenoletku (vaakaletku) () mittalasin ylä osaan (14). 5 Yhdistä näytteenottolaitteen ulostuloletku (13) maitomittarin kanteen (15). Varo, ettei ohut sisäletku jää nipan ja ulomman putken väliin puristuksiin. Ulostuloletkua ei saa irrottaa näytelaitteesta. 6 Tarkista, ettei sisäänmeno- ja ulostuloletkuissa ole mitään virtausta estäviä taitoksia. Virtausvastukset saattavat aiheuttaa vääriä tuloksia. 7 Kiinnitä näytepullo (5) laitteen pidinjalkaan. NÄYTTEEN OTTO Näytteenottolaitteen säätönuppi (1) on jätetty löysälle, jotta laitteen osat eivät vaurioituisi ja kestäisivät pitkään. 1 Saadaksesi oikean näytteen, kierrä säätöruuvi ensin alhaisimpaan lukemaan Iypsyn ajaksi. Kierrä ruuvia näytteen ottamiseksi vastapäivään vastaamaan mittalasissa olevaa tilavuuslukemaa kg:na. Jos kierrät yli halutun lukeman, toista toimenpide, mutta odota 15 sek. Paina maitomittarin ilmanappia (16), kunnes mittalasi on tyhjentynyt. (Päästä ilmaa sisään 5-10 sekuntia läpän kautta maidon tyhjentämiseksi mittalasista.) 3 Kierrä ruuvi aina ensin alhaisimpaan lukemaan, ennen kuin muutat säätörenkaan tilavuuslukemaa. 4 Kierrä säätöruuvi täysin kiinni - mittari on nyt valmis seuraavaa näytteenottoa varten.

5 Yhdistä näytteenottolaitteen ulostuloletku (13) maito- mittarin kanteen (15). Varo, ettei ohut sisäletku jää nipan ja ulomman putken väliin puristuksiin.

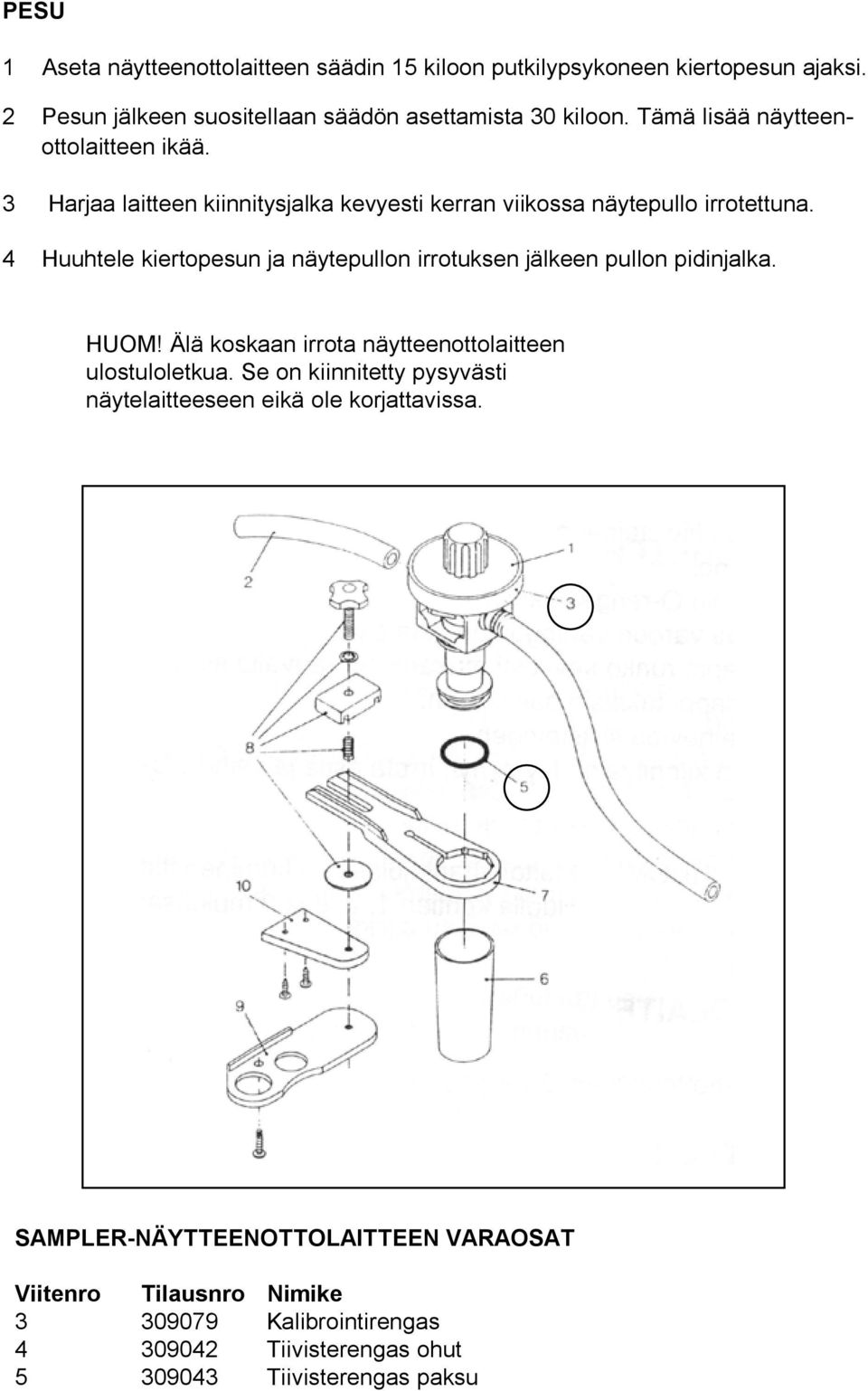

7 PESU 8 1 Aseta näytteenottolaitteen säädin 15 kiloon putkilypsykoneen kiertopesun ajaksi. Pesun jälkeen suositellaan säädön asettamista 30 kiloon. Tämä lisää näytteenottolaitteen ikää. 3 Harjaa laitteen kiinnitysjalka kevyesti kerran viikossa näytepullo irrotettuna. 4 Huuhtele kiertopesun ja näytepullon irrotuksen jälkeen pullon pidinjalka. HUOM! Älä koskaan irrota näytteenottolaitteen ulostuloletkua. Se on kiinnitetty pysyvästi näytelaitteeseen eikä ole korjattavissa. SAMPLER-NÄYTTEENOTTOLAITTEEN VARAOSAT Viitenro Tilausnro Nimike Kalibrointirengas Tiivisterengas ohut Tiivisterengas paksu

4 Huuhtele kiertopesun ja näytepullon irrotuksen jälkeen pullon pidinjalka. HUOM! Älä koskaan irrota näytteenottolaitteen ulostuloletkua.

8 9 HUOLTO-OHJEET FV-PESUHANA Poista pesuventtiilin vipu varovasti ulospäin vetämällä. Irrota lukkorengas ja paina venttiilin sisäosa ulos pesästä. Poista tikulla vanhat O-renkaat. Varo vahingoittamasta tiivistepesää. Voitele venttiilit, pesät ja uudet O-renkaat mukana seuraavalla silikonivoiteluaineella. Sovita uudet O-renkaat paikoilleen kuvan osoittamiin kohtiin. Käännä pesuventtiilin runko irti mitta-astiasta, voitele ja vaihda pesuhanan tiiviste. Asenna pesuventtiili paikoilleen, kiinnitä lukkorengas ja paina vipu paikoilleen. MITTARI Sovita uusi kannen tiiviste ja mitta-astian tiivisterengas. Poista keinuvipu tiivisteineen. Poista painonappi Poista painonapin O-rengastikulla. Sovita O-rengas varoen vahingoittamasta osia. Voitele painonapin runko kevyesti mukana seuraavalla silikonivoiteluaineella. Asenna painonappi takaisin paikoilleen. Asenna uusi keinuvipu tiivisteineen. Jos mitta-astian kiinnitys on löystynyt, irrota astia ja vaihda O-rengas. HUOM! Maitomittarit, joissa on kuminen ilmaläppä! Huolla kohtien 1,, 8 ja 9 mukaisesti. NÄYTTEENOTTOLAITE Vaihda näytteenottolaitteen O-rengas. HUOLLON AIKAVÄLI Jotta mittari toimisi parhaalla mahdollisella tavalla, huolla se vähintään 1 kk:n välein. NEUVONTA Varaosa- ja huoltoasioissa voit aina ottaa yhteyttä maahantuojaan: Oy Pelma Ab PL Artturintie 4 10, 360 Kangasala 361 Puh. 007 KANGASALA Puh. Fax Fax tilaukset@pelma.fi

Käännä pesuventtiilin runko irti mitta-astiasta, voitele ja vaihda pesuhanan tiiviste. Asenna pesuventtiili paikoilleen, kiinnitä lukkorengas ja paina vipu paikoilleen.
