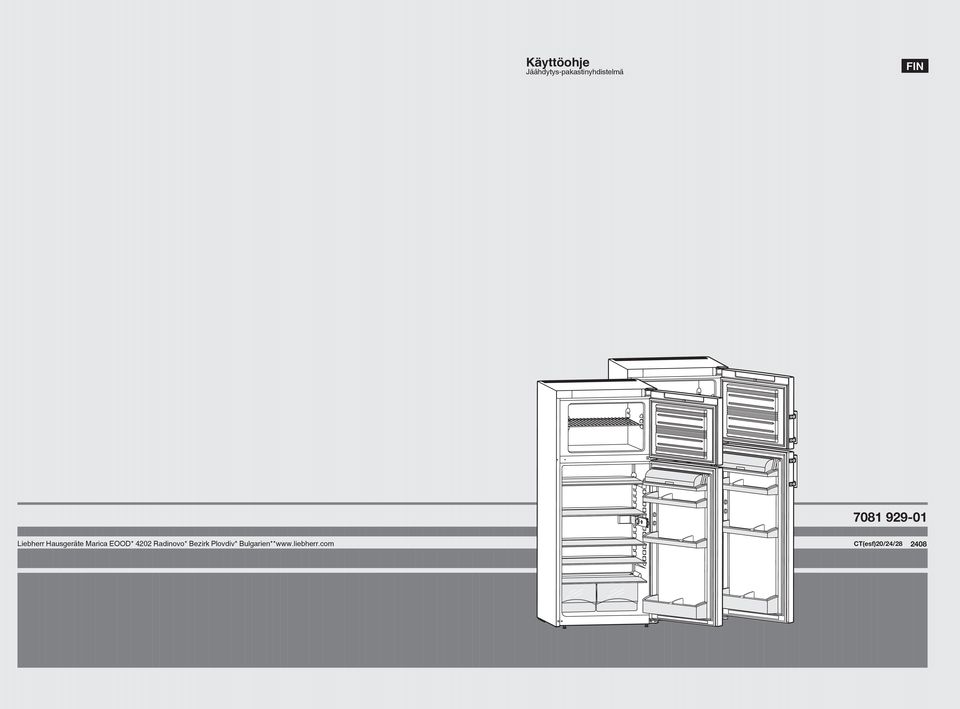

1 Käyttöohje Jäähdytys-pakastinyhdistelmä FIN Liebherr Hausgeräte Marica EOOD* 4202 Radinovo* Bezirk Plovdiv* Bulgarien** CT(esf)20/24/

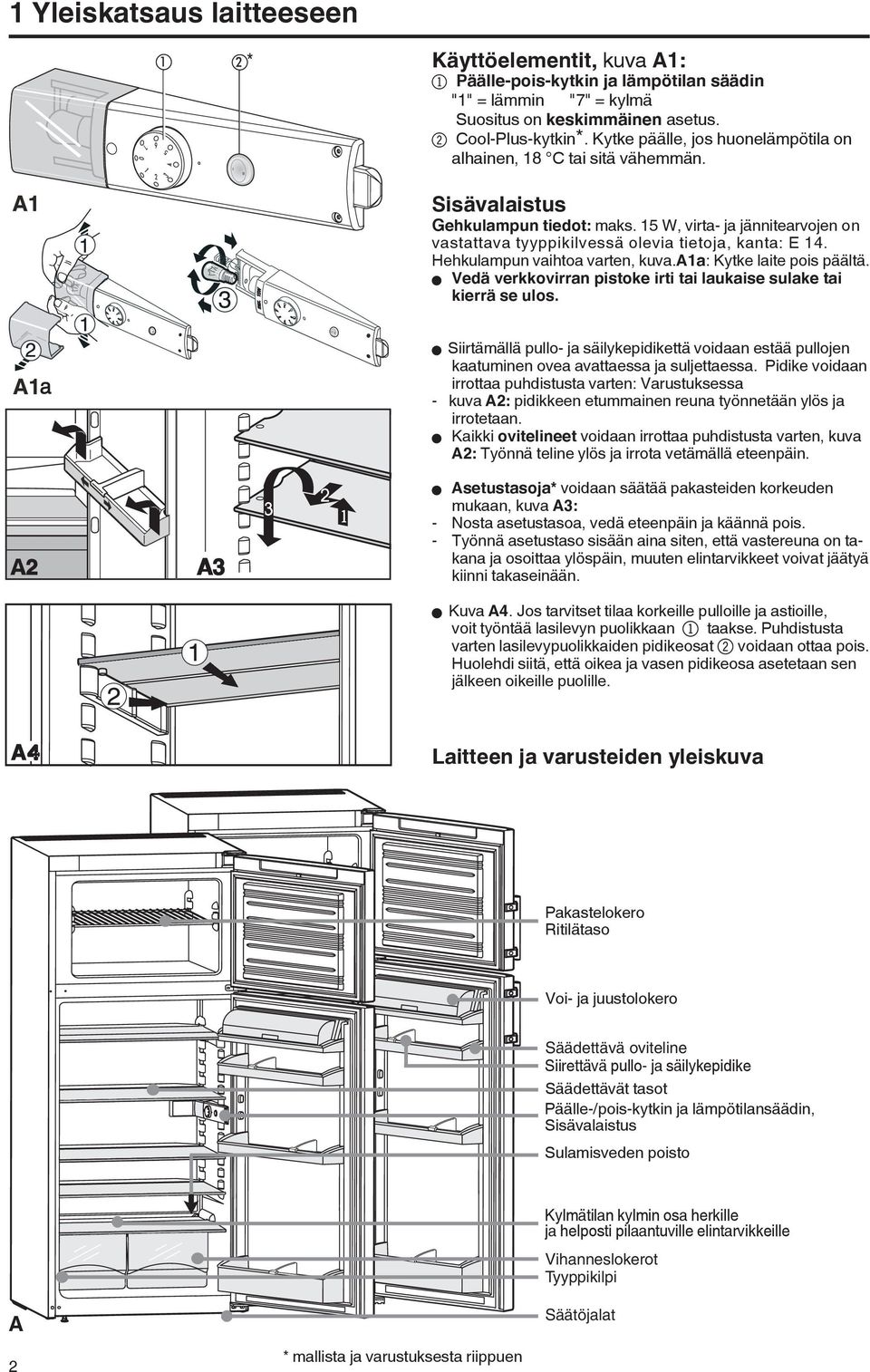

2 1 Yleiskatsaus laitteeseen Käyttöelementit, kuva A1: 1 Päälle-pois-kytkin ja lämpötilan säädin "1" = lämmin "7" = kylmä Suositus on keskimmäinen asetus. 2 Cool-Plus-kytkin*. Kytke päälle, jos huonelämpötila on alhainen, 18 C tai sitä vähemmän. Sisävalaistus Gehkulampun tiedot: maks. 15 W, virta- ja jännitearvojen on vastattava tyyppikilvessä olevia tietoja, kanta: E 14. Hehkulampun vaihtoa varten, kuva.a1a: Kytke laite pois päältä. W Vedä verkkovirran pistoke irti tai laukaise sulake tai kierrä se ulos. W Siirtämällä pullo- ja säilykepidikettä voidaan estää pullojen kaatuminen ovea avattaessa ja suljettaessa. Pidike voidaan irrottaa puhdistusta varten: Varustuksessa - kuva A2: pidikkeen etummainen reuna työnnetään ylös ja irrotetaan. W Kaikki ovitelineet voidaan irrottaa puhdistusta varten, kuva A2: Työnnä teline ylös ja irrota vetämällä eteenpäin. W Asetustasoja* voidaan säätää pakasteiden korkeuden mukaan, kuva A3: - Nosta asetustasoa, vedä eteenpäin ja käännä pois. - Työnnä asetustaso sisään aina siten, että vastereuna on takana ja osoittaa ylöspäin, muuten elintarvikkeet voivat jäätyä kiinni takaseinään. W Kuva A4. Jos tarvitset tilaa korkeille pulloille ja astioille, voit työntää lasilevyn puolikkaan 1 taakse. Puhdistusta varten lasilevypuolikkaiden pidikeosat 2voidaan ottaa pois. Huolehdi siitä, että oikea ja vasen pidikeosa asetetaan sen jälkeen oikeille puolille. Laitteen ja varusteiden yleiskuva Pakastelokero Ritilätaso Voi- ja juustolokero Säädettävä oviteline Siirettävä pullo- ja säilykepidike Säädettävät tasot Päälle-/pois-kytkin ja lämpötilansäädin, Sisävalaistus Sulamisveden poisto Kylmätilan kylmin osa herkille ja helposti pilaantuville elintarvikkeille Vihanneslokerot Tyyppikilpi A * mallista ja varustuksesta riippuen Säätöjalat

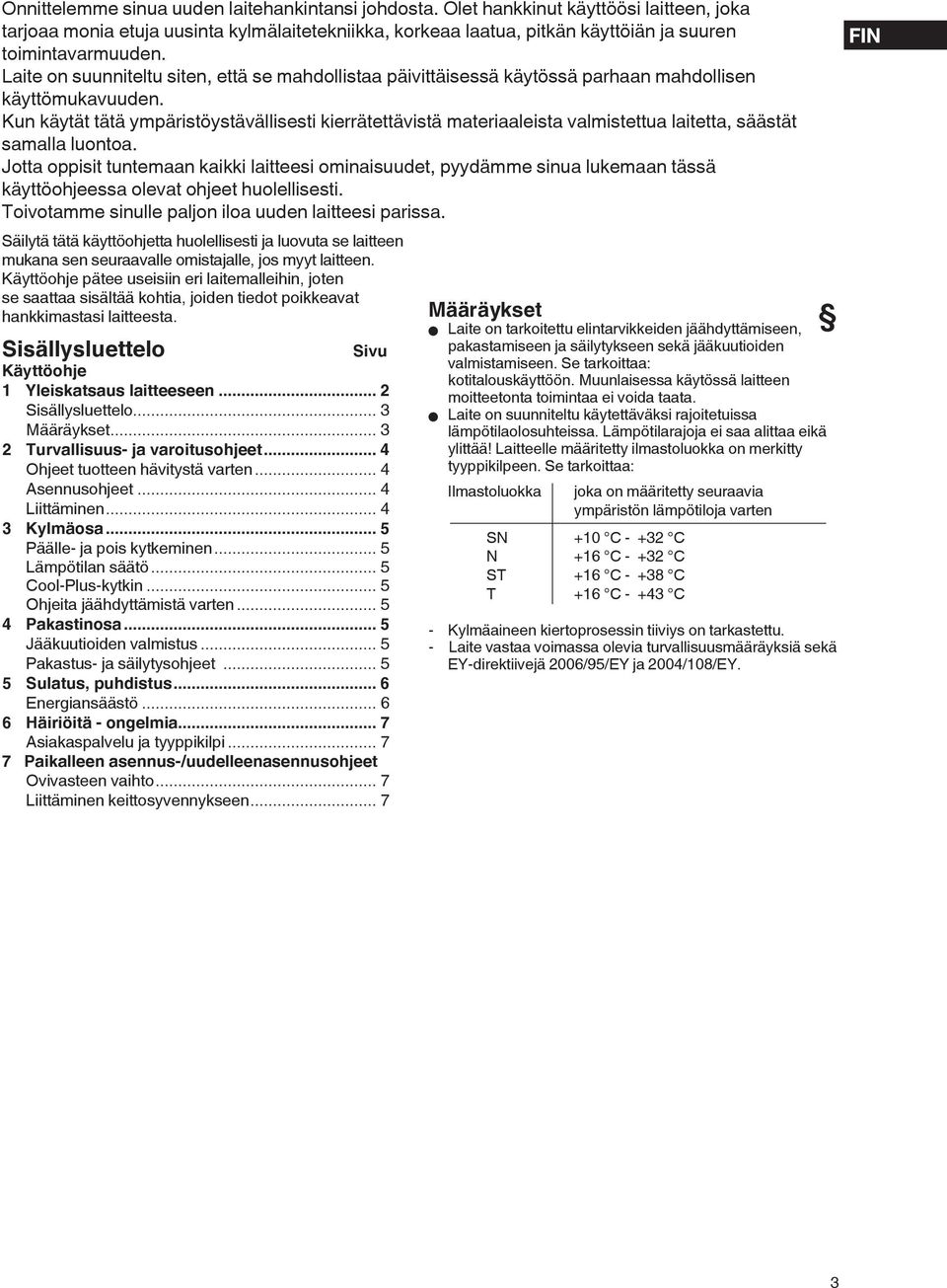

3 Onnittelemme sinua uuden laitehankintansi johdosta. Olet hankkinut käyttöösi laitteen, joka tarjoaa monia etuja uusinta kylmälaitetekniikka, korkeaa laatua, pitkän käyttöiän ja suuren toimintavarmuuden. Laite on suunniteltu siten, että se mahdollistaa päivittäisessä käytössä parhaan mahdollisen käyttömukavuuden. Kun käytät tätä ympäristöystävällisesti kierrätettävistä materiaaleista valmistettua laitetta, säästät samalla luontoa. Jotta oppisit tuntemaan kaikki laitteesi ominaisuudet, pyydämme sinua lukemaan tässä käyttöohjeessa olevat ohjeet huolellisesti. Toivotamme sinulle paljon iloa uuden laitteesi parissa. Säilytä tätä käyttöohjetta huolellisesti ja luovuta se laitteen mukana sen seuraavalle omistajalle, jos myyt laitteen. Käyttöohje pätee useisiin eri laitemalleihin, joten se saattaa sisältää kohtia, joiden tiedot poikkeavat hankkimastasi laitteesta. Sisällysluettelo Sivu Käyttöohje 1 Yleiskatsaus laitteeseen... 2 Sisällysluettelo... 3 Määräykset Turvallisuus- ja varoitusohjeet... 4 Ohjeet tuotteen hävitystä varten... 4 Asennusohjeet... 4 Liittäminen Kylmäosa... 5 Päälle- ja pois kytkeminen... 5 Lämpötilan säätö... 5 Cool-Plus-kytkin... 5 Ohjeita jäähdyttämistä varten Pakastinosa... 5 Jääkuutioiden valmistus... 5 Pakastus- ja säilytysohjeet Sulatus, puhdistus... 6 Energiansäästö Häiriöitä - ongelmia... 7 Asiakaspalvelu ja tyyppikilpi Paikalleen asennus-/uudelleenasennusohjeet Ovivasteen vaihto... 7 Liittäminen keittosyvennykseen... 7 Määräykset W Laite on tarkoitettu elintarvikkeiden jäähdyttämiseen, pakastamiseen ja säilytykseen sekä jääkuutioiden valmistamiseen. Se tarkoittaa: kotitalouskäyttöön. Muunlaisessa käytössä laitteen moitteetonta toimintaa ei voida taata. W Laite on suunniteltu käytettäväksi rajoitetuissa lämpötilaolosuhteissa. Lämpötilarajoja ei saa alittaa eikä ylittää! Laitteelle määritetty ilmastoluokka on merkitty tyyppikilpeen. Se tarkoittaa: Ilmastoluokka joka on määritetty seuraavia ympäristön lämpötiloja varten SN +10 C C N +16 C C ST +16 C C T +16 C C - Kylmäaineen kiertoprosessin tiiviys on tarkastettu. - Laite vastaa voimassa olevia turvallisuusmääräyksiä sekä EY-direktiivejä 2006/95/EY ja 2004/108/EY. FIN

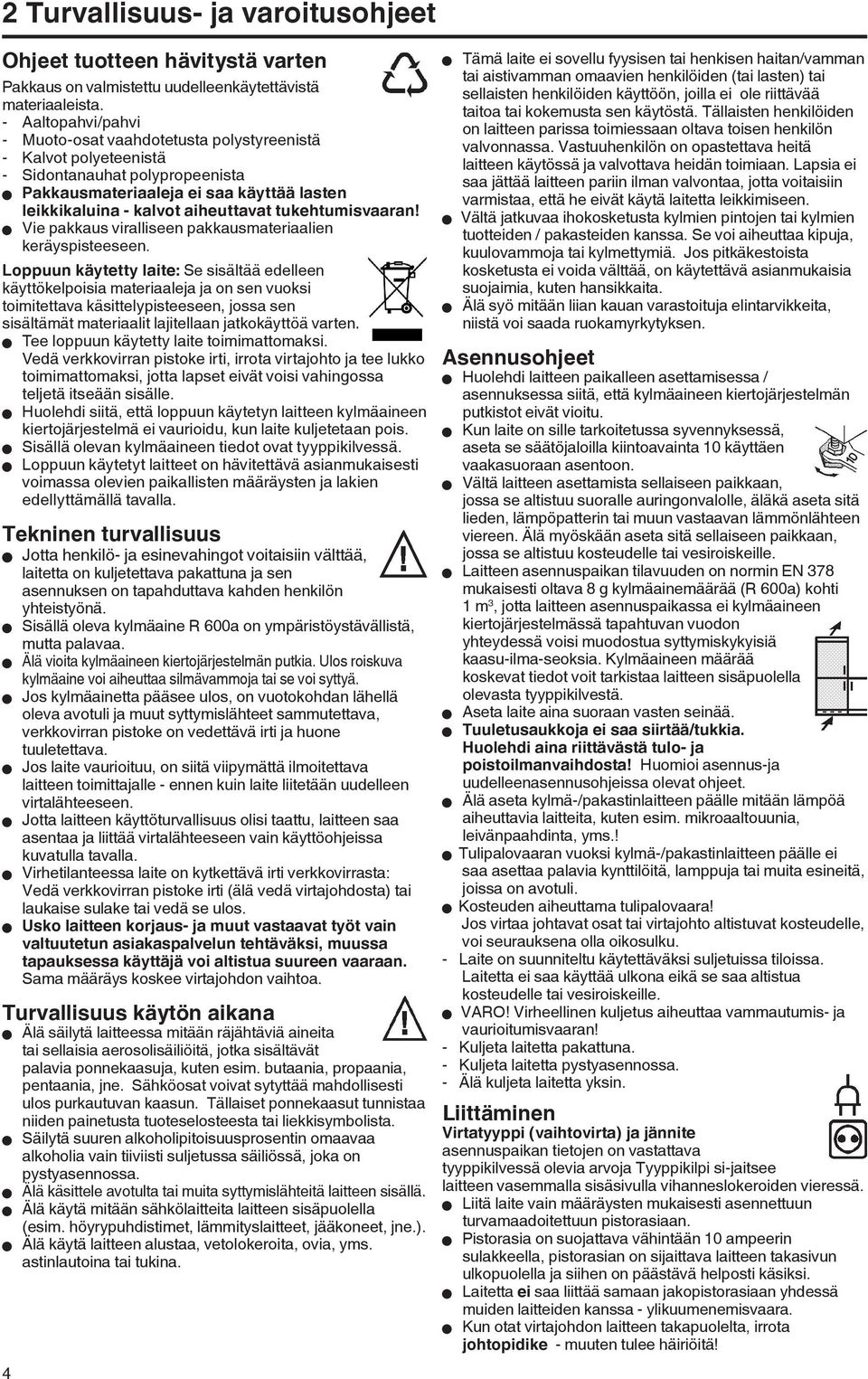

4 2 Turvallisuus- ja varoitusohjeet Ohjeet tuotteen hävitystä varten Pakkaus on valmistettu uudelleenkäytettävistä materiaaleista. - Aaltopahvi/pahvi - Muoto-osat vaahdotetusta polystyreenistä - Kalvot polyeteenistä - Sidontanauhat polypropeenista W Pakkausmateriaaleja ei saa käyttää lasten leikkikaluina - kalvot aiheuttavat tukehtumisvaaran! W Vie pakkaus viralliseen pakkausmateriaalien keräyspisteeseen. Loppuun käytetty laite: Se sisältää edelleen käyttökelpoisia materiaaleja ja on sen vuoksi toimitettava käsittelypisteeseen, jossa sen sisältämät materiaalit lajitellaan jatkokäyttöä varten. W Tee loppuun käytetty laite toimimattomaksi. Vedä verkkovirran pistoke irti, irrota virtajohto ja tee lukko toimimattomaksi, jotta lapset eivät voisi vahingossa teljetä itseään sisälle. W Huolehdi siitä, että loppuun käytetyn laitteen kylmäaineen kiertojärjestelmä ei vaurioidu, kun laite kuljetetaan pois. W Sisällä olevan kylmäaineen tiedot ovat tyyppikilvessä. W Loppuun käytetyt laitteet on hävitettävä asianmukaisesti voimassa olevien paikallisten määräysten ja lakien edellyttämällä tavalla. Tekninen turvallisuus W Jotta henkilö- ja esinevahingot voitaisiin välttää, laitetta on kuljetettava pakattuna ja sen asennuksen on tapahduttava kahden henkilön yhteistyönä. W Sisällä oleva kylmäaine R 600a on ympäristöystävällistä, mutta palavaa. W Älä vioita kylmäaineen kiertojärjestelmän putkia. Ulos roiskuva kylmäaine voi aiheuttaa silmävammoja tai se voi syttyä. W Jos kylmäainetta pääsee ulos, on vuotokohdan lähellä oleva avotuli ja muut syttymislähteet sammutettava, verkkovirran pistoke on vedettävä irti ja huone tuuletettava. W Jos laite vaurioituu, on siitä viipymättä ilmoitettava laitteen toimittajalle - ennen kuin laite liitetään uudelleen virtalähteeseen. W Jotta laitteen käyttöturvallisuus olisi taattu, laitteen saa asentaa ja liittää virtalähteeseen vain käyttöohjeissa kuvatulla tavalla. W Virhetilanteessa laite on kytkettävä irti verkkovirrasta: Vedä verkkovirran pistoke irti (älä vedä virtajohdosta) tai laukaise sulake tai vedä se ulos. W Usko laitteen korjaus- ja muut vastaavat työt vain valtuutetun asiakaspalvelun tehtäväksi, muussa tapauksessa käyttäjä voi altistua suureen vaaraan. Sama määräys koskee virtajohdon vaihtoa. Turvallisuus käytön aikana W Älä säilytä laitteessa mitään räjähtäviä aineita tai sellaisia aerosolisäiliöitä, jotka sisältävät palavia ponnekaasuja, kuten esim. butaania, propaania, pentaania, jne. Sähköosat voivat sytyttää mahdollisesti ulos purkautuvan kaasun. Tällaiset ponnekaasut tunnistaa niiden painetusta tuoteselosteesta tai liekkisymbolista. W Säilytä suuren alkoholipitoisuusprosentin omaavaa alkoholia vain tiiviisti suljetussa säiliössä, joka on pystyasennossa. W Älä käsittele avotulta tai muita syttymislähteitä laitteen sisällä. W Älä käytä mitään sähkölaitteita laitteen sisäpuolella (esim. höyrypuhdistimet, lämmityslaitteet, jääkoneet, jne.). W Älä käytä laitteen alustaa, vetolokeroita, ovia, yms. astinlautoina tai tukina. W Tämä laite ei sovellu fyysisen tai henkisen haitan/vamman tai aistivamman omaavien henkilöiden (tai lasten) tai sellaisten henkilöiden käyttöön, joilla ei ole riittävää taitoa tai kokemusta sen käytöstä. Tällaisten henkilöiden on laitteen parissa toimiessaan oltava toisen henkilön valvonnassa. Vastuuhenkilön on opastettava heitä laitteen käytössä ja valvottava heidän toimiaan. Lapsia ei saa jättää laitteen pariin ilman valvontaa, jotta voitaisiin varmistaa, että he eivät käytä laitetta leikkimiseen. W Vältä jatkuvaa ihokosketusta kylmien pintojen tai kylmien tuotteiden / pakasteiden kanssa. Se voi aiheuttaa kipuja, kuulovammoja tai kylmettymiä. Jos pitkäkestoista kosketusta ei voida välttää, on käytettävä asianmukaisia suojaimia, kuten hansikkaita. W Älä syö mitään liian kauan varastoituja elintarvikkeita, niistä voi saada ruokamyrkytyksen. Asennusohjeet W Huolehdi laitteen paikalleen asettamisessa / asennuksessa siitä, että kylmäaineen kiertojärjestelmän putkistot eivät vioitu. W Kun laite on sille tarkoitetussa syvennyksessä, aseta se säätöjaloilla kiintoavainta 10 käyttäen vaakasuoraan asentoon. W Vältä laitteen asettamista sellaiseen paikkaan, jossa se altistuu suoralle auringonvalolle, äläkä aseta sitä lieden, lämpöpatterin tai muun vastaavan lämmönlähteen viereen. Älä myöskään aseta sitä sellaiseen paikkaan, jossa se altistuu kosteudelle tai vesiroiskeille. W Laitteen asennuspaikan tilavuuden on normin EN 378 mukaisesti oltava 8 g kylmäainemäärää (R 600a) kohti 1 m 3, jotta laitteen asennuspaikassa ei kylmäaineen kiertojärjestelmässä tapahtuvan vuodon yhteydessä voisi muodostua syttymiskykyisiä kaasu-ilma-seoksia. Kylmäaineen määrää koskevat tiedot voit tarkistaa laitteen sisäpuolella olevasta tyyppikilvestä. W Aseta laite aina suoraan vasten seinää. W Tuuletusaukkoja ei saa siirtää/tukkia. Huolehdi aina riittävästä tulo- ja poistoilmanvaihdosta! Huomioi asennus-ja uudelleenasennusohjeissa olevat ohjeet. W Älä aseta kylmä-/pakastinlaitteen päälle mitään lämpöä aiheuttavia laitteita, kuten esim. mikroaaltouunia, leivänpaahdinta, yms.! W Tulipalovaaran vuoksi kylmä-/pakastinlaitteen päälle ei saa asettaa palavia kynttilöitä, lamppuja tai muita esineitä, joissa on avotuli. W Kosteuden aiheuttama tulipalovaara! Jos virtaa johtavat osat tai virtajohto altistuvat kosteudelle, voi seurauksena olla oikosulku. - Laite on suunniteltu käytettäväksi suljetuissa tiloissa. Laitetta ei saa käyttää ulkona eikä se saa altistua kosteudelle tai vesiroiskeille. W VARO! Virheellinen kuljetus aiheuttaa vammautumis- ja vaurioitumisvaaran! - Kuljeta laitetta pakattuna. - Kuljeta laitetta pystyasennossa. - Älä kuljeta laitetta yksin. Liittäminen Virtatyyppi (vaihtovirta) ja jännite asennuspaikan tietojen on vastattava tyyppikilvessä olevia arvoja Tyyppikilpi si-jaitsee laitteen vasemmalla sisäsivulla vihanneslokeroiden vieressä. W Liitä laite vain määräysten mukaisesti asennettuun turvamaadoitettuun pistorasiaan. W Pistorasia on suojattava vähintään 10 ampeerin sulakkeella, pistorasian on sijaittava laitteen takasivun ulkopuolella ja siihen on päästävä helposti käsiksi. W Laitetta ei saa liittää samaan jakopistorasiaan yhdessä muiden laitteiden kanssa - ylikuumenemisvaara. W Kun otat virtajohdon laitteen takapuolelta, irrota johtopidike - muuten tulee häiriöitä! 4

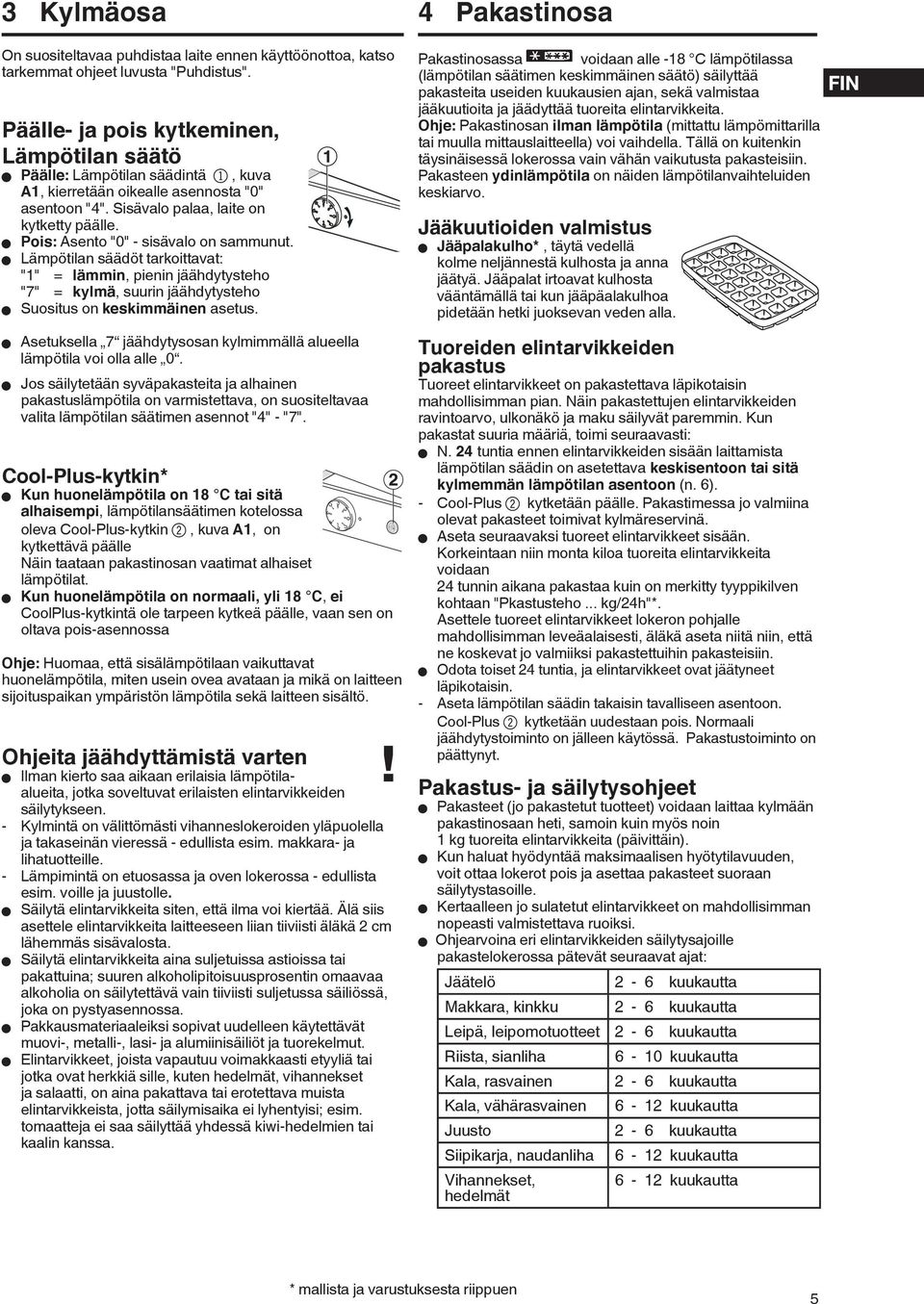

5 3 Kylmäosa On suositeltavaa puhdistaa laite ennen käyttöönottoa, katso tarkemmat ohjeet luvusta "Puhdistus". Päälle- ja pois kytkeminen, Lämpötilan säätö W Päälle: Lämpötilan säädintä 1, kuva A1, kierretään oikealle asennosta "0" asentoon "4". Sisävalo palaa, laite on kytketty päälle. W Pois: Asento "0" - sisävalo on sammunut. W Lämpötilan säädöt tarkoittavat: "1" = lämmin, pienin jäähdytysteho "7" = kylmä, suurin jäähdytysteho W Suositus on keskimmäinen asetus. W Asetuksella 7 jäähdytysosan kylmimmällä alueella lämpötila voi olla alle 0. W Jos säilytetään syväpakasteita ja alhainen pakastuslämpötila on varmistettava, on suositeltavaa valita lämpötilan säätimen asennot "4" - "7". Cool-Plus-kytkin* W Kun huonelämpötila on 18 C tai sitä alhaisempi, lämpötilansäätimen kotelossa oleva Cool-Plus-kytkin 2, kuva A1, on kytkettävä päälle Näin taataan pakastinosan vaatimat alhaiset lämpötilat. W Kun huonelämpötila on normaali, yli 18 C, ei CoolPlus-kytkintä ole tarpeen kytkeä päälle, vaan sen on oltava pois-asennossa Ohje: Huomaa, että sisälämpötilaan vaikuttavat huonelämpötila, miten usein ovea avataan ja mikä on laitteen sijoituspaikan ympäristön lämpötila sekä laitteen sisältö. Ohjeita jäähdyttämistä varten W Ilman kierto saa aikaan erilaisia lämpötilaalueita, jotka soveltuvat erilaisten elintarvikkeiden! säilytykseen. - Kylmintä on välittömästi vihanneslokeroiden yläpuolella ja takaseinän vieressä - edullista esim. makkara- ja lihatuotteille. - Lämpimintä on etuosassa ja oven lokerossa - edullista esim. voille ja juustolle. W Säilytä elintarvikkeita siten, että ilma voi kiertää. Älä siis asettele elintarvikkeita laitteeseen liian tiiviisti äläkä 2 cm lähemmäs sisävalosta. W Säilytä elintarvikkeita aina suljetuissa astioissa tai pakattuina; suuren alkoholipitoisuusprosentin omaavaa alkoholia on säilytettävä vain tiiviisti suljetussa säiliössä, joka on pystyasennossa. W Pakkausmateriaaleiksi sopivat uudelleen käytettävät muovi-, metalli-, lasi- ja alumiinisäiliöt ja tuorekelmut. W Elintarvikkeet, joista vapautuu voimakkaasti etyyliä tai jotka ovat herkkiä sille, kuten hedelmät, vihannekset ja salaatti, on aina pakattava tai erotettava muista elintarvikkeista, jotta säilymisaika ei lyhentyisi; esim. tomaatteja ei saa säilyttää yhdessä kiwi-hedelmien tai kaalin kanssa. 4 Pakastinosa Pakastinosassa voidaan alle -18 C lämpötilassa (lämpötilan säätimen keskimmäinen säätö) säilyttää pakasteita useiden kuukausien ajan, sekä valmistaa jääkuutioita ja jäädyttää tuoreita elintarvikkeita. Ohje: Pakastinosan ilman lämpötila (mittattu lämpömittarilla tai muulla mittauslaitteella) voi vaihdella. Tällä on kuitenkin täysinäisessä lokerossa vain vähän vaikutusta pakasteisiin. Pakasteen ydinlämpötila on näiden lämpötilanvaihteluiden keskiarvo. Jääkuutioiden valmistus W Jääpalakulho*, täytä vedellä kolme neljännestä kulhosta ja anna jäätyä. Jääpalat irtoavat kulhosta vääntämällä tai kun jääpäalakulhoa pidetään hetki juoksevan veden alla. Tuoreiden elintarvikkeiden pakastus Tuoreet elintarvikkeet on pakastettava läpikotaisin mahdollisimman pian. Näin pakastettujen elintarvikkeiden ravintoarvo, ulkonäkö ja maku säilyvät paremmin. Kun pakastat suuria määriä, toimi seuraavasti: W N. 24 tuntia ennen elintarvikkeiden sisään laittamista lämpötilan säädin on asetettava keskisentoon tai sitä kylmemmän lämpötilan asentoon (n. 6). - Cool-Plus 2 kytketään päälle. Pakastimessa jo valmiina olevat pakasteet toimivat kylmäreservinä. W Aseta seuraavaksi tuoreet elintarvikkeet sisään. Korkeintaan niin monta kiloa tuoreita elintarvikkeita voidaan 24 tunnin aikana pakastaa kuin on merkitty tyyppikilven kohtaan "Pkastusteho... kg/24h"*. Asettele tuoreet elintarvikkeet lokeron pohjalle mahdollisimman leveäalaisesti, äläkä aseta niitä niin, että ne koskevat jo valmiiksi pakastettuihin pakasteisiin. W Odota toiset 24 tuntia, ja elintarvikkeet ovat jäätyneet läpikotaisin. - Aseta lämpötilan säädin takaisin tavalliseen asentoon. Cool-Plus 2 kytketään uudestaan pois. Normaali jäähdytystoiminto on jälleen käytössä. Pakastustoiminto on päättynyt. Pakastus- ja säilytysohjeet W Pakasteet (jo pakastetut tuotteet) voidaan laittaa kylmään pakastinosaan heti, samoin kuin myös noin 1 kg tuoreita elintarvikkeita (päivittäin). W Kun haluat hyödyntää maksimaalisen hyötytilavuuden, voit ottaa lokerot pois ja asettaa pakasteet suoraan säilytystasoille. W Kertaalleen jo sulatetut elintarvikkeet on mahdollisimman nopeasti valmistettava ruoiksi. W Ohjearvoina eri elintarvikkeiden säilytysajoille pakastelokerossa pätevät seuraavat ajat: Jäätelö Makkara, kinkku Leipä, leipomotuotteet Riista, sianliha Kala, rasvainen Kala, vähärasvainen Juusto Siipikarja, naudanliha Vihannekset, hedelmät 6-10 kuukautta 6-12 kuukautta 6-12 kuukautta 6-12 kuukautta FIN * mallista ja varustuksesta riippuen 5

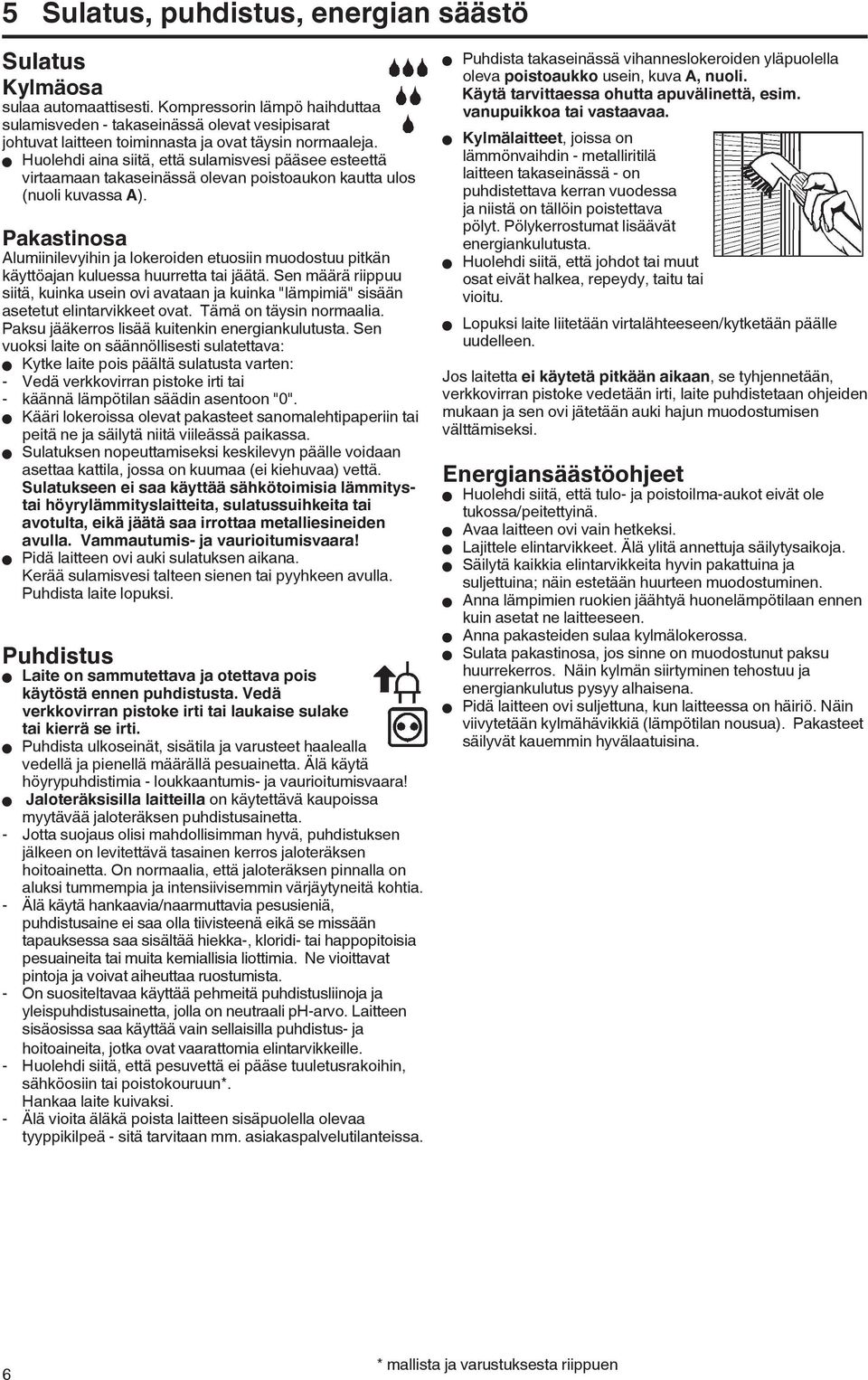

6 5 Sulatus, puhdistus, energian säästö Sulatus Kylmäosa sulaa automaattisesti. Kompressorin lämpö haihduttaa sulamisveden - takaseinässä olevat vesipisarat johtuvat laitteen toiminnasta ja ovat täysin normaaleja. W Huolehdi aina siitä, että sulamisvesi pääsee esteettä virtaamaan takaseinässä olevan poistoaukon kautta ulos (nuoli kuvassa A). Pakastinosa Alumiinilevyihin ja lokeroiden etuosiin muodostuu pitkän käyttöajan kuluessa huurretta tai jäätä. Sen määrä riippuu siitä, kuinka usein ovi avataan ja kuinka "lämpimiä" sisään asetetut elintarvikkeet ovat. Tämä on täysin normaalia. Paksu jääkerros lisää kuitenkin energiankulutusta. Sen vuoksi laite on säännöllisesti sulatettava: W Kytke laite pois päältä sulatusta varten: - Vedä verkkovirran pistoke irti tai - käännä lämpötilan säädin asentoon "0". W Kääri lokeroissa olevat pakasteet sanomalehtipaperiin tai peitä ne ja säilytä niitä viileässä paikassa. W Sulatuksen nopeuttamiseksi keskilevyn päälle voidaan asettaa kattila, jossa on kuumaa (ei kiehuvaa) vettä. Sulatukseen ei saa käyttää sähkötoimisia lämmitystai höyrylämmityslaitteita, sulatussuihkeita tai avotulta, eikä jäätä saa irrottaa metalliesineiden avulla. Vammautumis- ja vaurioitumisvaara! W Pidä laitteen ovi auki sulatuksen aikana. Kerää sulamisvesi talteen sienen tai pyyhkeen avulla. Puhdista laite lopuksi. Puhdistus W Laite on sammutettava ja otettava pois käytöstä ennen puhdistusta. Vedä verkkovirran pistoke irti tai laukaise sulake tai kierrä se irti. W Puhdista ulkoseinät, sisätila ja varusteet haalealla vedellä ja pienellä määrällä pesuainetta. Älä käytä höyrypuhdistimia - loukkaantumis- ja vaurioitumisvaara! W Jaloteräksisilla laitteilla on käytettävä kaupoissa myytävää jaloteräksen puhdistusainetta. - Jotta suojaus olisi mahdollisimman hyvä, puhdistuksen jälkeen on levitettävä tasainen kerros jaloteräksen hoitoainetta. On normaalia, että jaloteräksen pinnalla on aluksi tummempia ja intensiivisemmin värjäytyneitä kohtia. - Älä käytä hankaavia/naarmuttavia pesusieniä, puhdistusaine ei saa olla tiivisteenä eikä se missään tapauksessa saa sisältää hiekka-, kloridi- tai happopitoisia pesuaineita tai muita kemiallisia liottimia. Ne vioittavat pintoja ja voivat aiheuttaa ruostumista. - On suositeltavaa käyttää pehmeitä puhdistusliinoja ja yleispuhdistusainetta, jolla on neutraali ph-arvo. Laitteen sisäosissa saa käyttää vain sellaisilla puhdistus- ja hoitoaineita, jotka ovat vaarattomia elintarvikkeille. - Huolehdi siitä, että pesuvettä ei pääse tuuletusrakoihin, sähköosiin tai poistokouruun*. Hankaa laite kuivaksi. - Älä vioita äläkä poista laitteen sisäpuolella olevaa tyyppikilpeä - sitä tarvitaan mm. asiakaspalvelutilanteissa. W Puhdista takaseinässä vihanneslokeroiden yläpuolella oleva poistoaukko usein, kuva A, nuoli. Käytä tarvittaessa ohutta apuvälinettä, esim. vanupuikkoa tai vastaavaa. W Kylmälaitteet, joissa on lämmönvaihdin - metalliritilä laitteen takaseinässä - on puhdistettava kerran vuodessa ja niistä on tällöin poistettava pölyt. Pölykerrostumat lisäävät energiankulutusta. W Huolehdi siitä, että johdot tai muut osat eivät halkea, repeydy, taitu tai vioitu. W Lopuksi laite liitetään virtalähteeseen/kytketään päälle uudelleen. Jos laitetta ei käytetä pitkään aikaan, se tyhjennetään, verkkovirran pistoke vedetään irti, laite puhdistetaan ohjeiden mukaan ja sen ovi jätetään auki hajun muodostumisen välttämiseksi. Energiansäästöohjeet W Huolehdi siitä, että tulo- ja poistoilma-aukot eivät ole tukossa/peitettyinä. W Avaa laitteen ovi vain hetkeksi. W Lajittele elintarvikkeet. Älä ylitä annettuja säilytysaikoja. W Säilytä kaikkia elintarvikkeita hyvin pakattuina ja suljettuina; näin estetään huurteen muodostuminen. W Anna lämpimien ruokien jäähtyä huonelämpötilaan ennen kuin asetat ne laitteeseen. W Anna pakasteiden sulaa kylmälokerossa. W Sulata pakastinosa, jos sinne on muodostunut paksu huurrekerros. Näin kylmän siirtyminen tehostuu ja energiankulutus pysyy alhaisena. W Pidä laitteen ovi suljettuna, kun laitteessa on häiriö. Näin viivytetään kylmähävikkiä (lämpötilan nousua). Pakasteet säilyvät kauemmin hyvälaatuisina. 6 * mallista ja varustuksesta riippuen

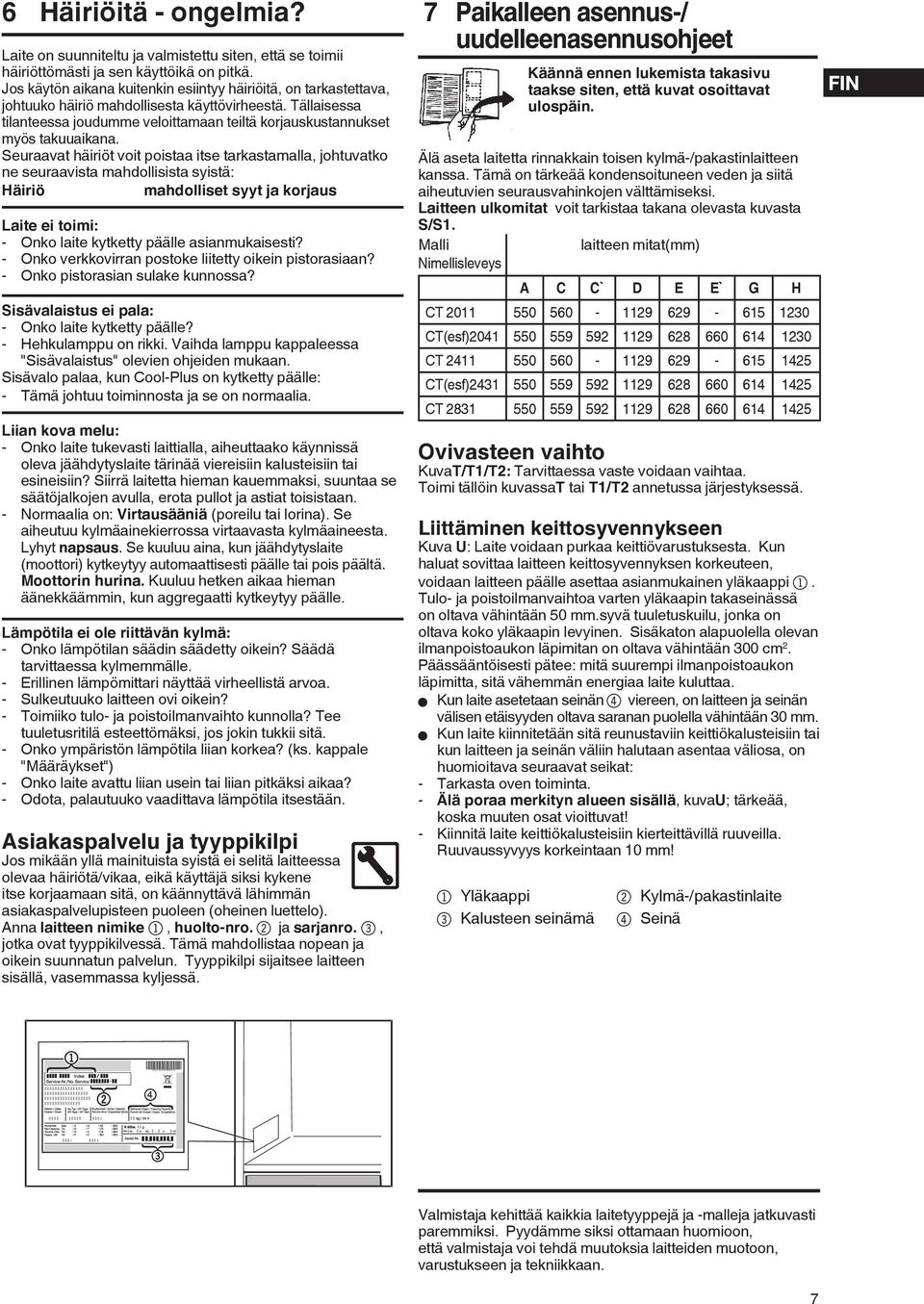

7 6 Häiriöitä - ongelmia? Laite on suunniteltu ja valmistettu siten, että se toimii häiriöttömästi ja sen käyttöikä on pitkä. Jos käytön aikana kuitenkin esiintyy häiriöitä, on tarkastettava, johtuuko häiriö mahdollisesta käyttövirheestä. Tällaisessa tilanteessa joudumme veloittamaan teiltä korjauskustannukset myös takuuaikana. Seuraavat häiriöt voit poistaa itse tarkastamalla, johtuvatko ne seuraavista mahdollisista syistä: Häiriö mahdolliset syyt ja korjaus Laite ei toimi: - Onko laite kytketty päälle asianmukaisesti? - Onko verkkovirran postoke liitetty oikein pistorasiaan? - Onko pistorasian sulake kunnossa? Sisävalaistus ei pala: - Onko laite kytketty päälle? - Hehkulamppu on rikki. Vaihda lamppu kappaleessa "Sisävalaistus" olevien ohjeiden mukaan. Sisävalo palaa, kun Cool-Plus on kytketty päälle: - Tämä johtuu toiminnosta ja se on normaalia. Liian kova melu: - Onko laite tukevasti laittialla, aiheuttaako käynnissä oleva jäähdytyslaite tärinää viereisiin kalusteisiin tai esineisiin? Siirrä laitetta hieman kauemmaksi, suuntaa se säätöjalkojen avulla, erota pullot ja astiat toisistaan. - Normaalia on: Virtausääniä (poreilu tai lorina). Se aiheutuu kylmäainekierrossa virtaavasta kylmäaineesta. Lyhyt napsaus. Se kuuluu aina, kun jäähdytyslaite (moottori) kytkeytyy automaattisesti päälle tai pois päältä. Moottorin hurina. Kuuluu hetken aikaa hieman äänekkäämmin, kun aggregaatti kytkeytyy päälle. Lämpötila ei ole riittävän kylmä: - Onko lämpötilan säädin säädetty oikein? Säädä tarvittaessa kylmemmälle. - Erillinen lämpömittari näyttää virheellistä arvoa. - Sulkeutuuko laitteen ovi oikein? - Toimiiko tulo- ja poistoilmanvaihto kunnolla? Tee tuuletusritilä esteettömäksi, jos jokin tukkii sitä. - Onko ympäristön lämpötila liian korkea? (ks. kappale "Määräykset") - Onko laite avattu liian usein tai liian pitkäksi aikaa? - Odota, palautuuko vaadittava lämpötila itsestään. Asiakaspalvelu ja tyyppikilpi Jos mikään yllä mainituista syistä ei selitä laitteessa olevaa häiriötä/vikaa, eikä käyttäjä siksi kykene itse korjaamaan sitä, on käännyttävä lähimmän asiakaspalvelupisteen puoleen (oheinen luettelo). Anna laitteen nimike 1, huolto-nro. 2 ja sarjanro. 3, jotka ovat tyyppikilvessä. Tämä mahdollistaa nopean ja oikein suunnatun palvelun. Tyyppikilpi sijaitsee laitteen sisällä, vasemmassa kyljessä. 7 Paikalleen asennus-/ uudelleenasennusohjeet Käännä ennen lukemista takasivu taakse siten, että kuvat osoittavat ulospäin. Älä aseta laitetta rinnakkain toisen kylmä-/pakastinlaitteen kanssa. Tämä on tärkeää kondensoituneen veden ja siitä aiheutuvien seurausvahinkojen välttämiseksi. Laitteen ulkomitat voit tarkistaa takana olevasta kuvasta S/S1. Malli laitteen mitat(mm) Nimellisleveys A C C` D E E` G H CT CT(esf) CT CT(esf) CT Ovivasteen vaihto KuvaT/T1/T2: Tarvittaessa vaste voidaan vaihtaa. Toimi tällöin kuvassat tai T1/T2 annetussa järjestyksessä. Liittäminen keittosyvennykseen Kuva U: Laite voidaan purkaa keittiövarustuksesta. Kun haluat sovittaa laitteen keittosyvennyksen korkeuteen, voidaan laitteen päälle asettaa asianmukainen yläkaappi 1. Tulo- ja poistoilmanvaihtoa varten yläkaapin takaseinässä on oltava vähintään 50 mm.syvä tuuletuskuilu, jonka on oltava koko yläkaapin levyinen. Sisäkaton alapuolella olevan ilmanpoistoaukon läpimitan on oltava vähintään 300 cm 2. Päässääntöisesti pätee: mitä suurempi ilmanpoistoaukon läpimitta, sitä vähemmän energiaa laite kuluttaa. W Kun laite asetetaan seinän 4 viereen, on laitteen ja seinän välisen etäisyyden oltava saranan puolella vähintään 30 mm. W Kun laite kiinnitetään sitä reunustaviin keittiökalusteisiin tai kun laitteen ja seinän väliin halutaan asentaa väliosa, on huomioitava seuraavat seikat: - Tarkasta oven toiminta. - Älä poraa merkityn alueen sisällä, kuvau; tärkeää, koska muuten osat vioittuvat! - Kiinnitä laite keittiökalusteisiin kierteittävillä ruuveilla. Ruuvaussyvyys korkeintaan 10 mm! 1 Yläkaappi 2 Kylmä-/pakastinlaite 3 Kalusteen seinämä 4 Seinä FIN Valmistaja kehittää kaikkia laitetyyppejä ja -malleja jatkuvasti paremmiksi. Pyydämme siksi ottamaan huomioon, että valmistaja voi tehdä muutoksia laitteiden muotoon, varustukseen ja tekniikkaan. 7
