1(4) QUATTRO TOP - DYNAAMINEN NOLLAPAINEINEN PETAUSPATJA. Laitteen tekniset tiedot -painike

Koko: px

Aloita esitys sivulta:

Download "1(4) QUATTRO TOP - DYNAAMINEN NOLLAPAINEINEN PETAUSPATJA. Laitteen tekniset tiedot -painike"

Kirsi-Kaisa Kouki
8 vuotta sitten
Katselukertoja:

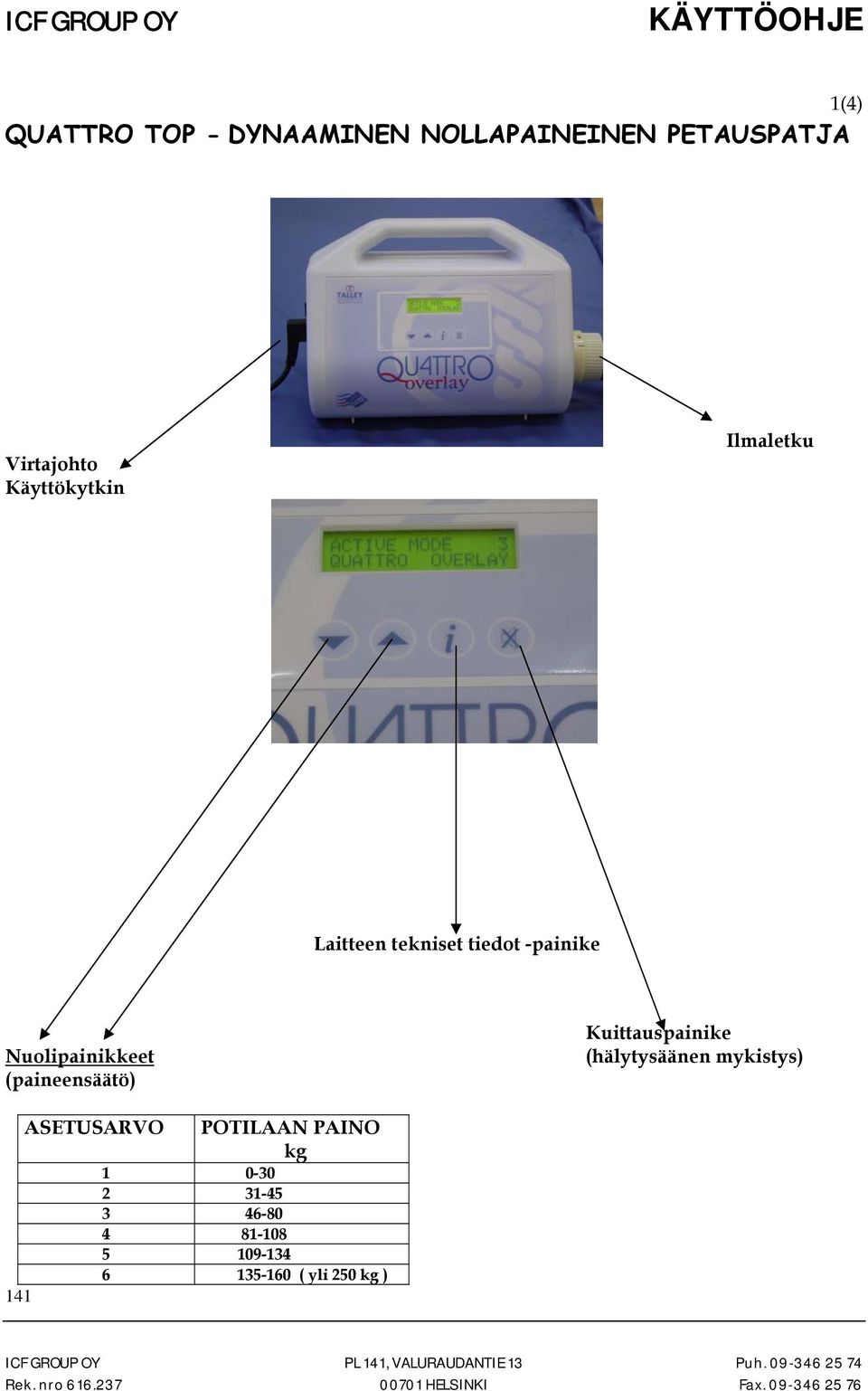

1 1(4) QUATTRO TOP - DYNAAMINEN NOLLAPAINEINEN PETAUSPATJA Virtajohto Käyttökytkin Ilmaletku Laitteen tekniset tiedot -painike Nuolipainikkeet (paineensäätö) Kuittauspainike (hälytysäänen mykistys) ASETUSARVO POTILAAN PAINO kg ( yli 250 kg ) 141

(paineensäätö) Kuittauspainike (hälytysäänen mykistys) ASETUSARVO

2 A. Patjan asennus ja käyttö 2(4) 1. Rullaa patja auki ja aseta se sängyssä olevan patjan päälle. HUOM!!! QUATTRO TOP ON SIIS PETAUSPATJA JA TARVITSEE ALLEEN VÄHINTÄÄN 5 CM PAKSUISEN VAAHTOMUOVIPATJAN. Sulje mahdollisesti auki oleva pikatyhjennysventtiili. 2. Ripusta pumppuyksikkö sängyn jalkopäätyyn. Kiinnitys tapahtuu yksikön takapuolella olevilla koukuilla. Koukkujen asentoa voit muuttaa painamalla koukkuja alaspäin ja kääntämällä sivulle. Tarvittaessa voit laittaa esim. froteepyyhkeen sängyn päädyn ja pumppuyksikön väliin mahdollisen värinän poistamiseksi. 3. Aseta pumppuyksikön ilma-aukon reunassa oleva mustaviiva ja patjasta tulevan ilmaletkun päässä olevan vihreä piste tulevat kohdakkain. Työnnä liitin sisään ja kierrä myötäpäivään kunnes vihreä piste tulee näkyviin ilma-aukon reunassa olevasta reiästä. 4. Kiinnitä sähköjohto ohjausyksikköön ja työnnä pistoke pistorasiaan. Varmista, että johto ei joudu puristuksiin sängyn säätöjä käytettäessä. 5. Kytke virta päälle pumppuyksikön vasemmalla sivulla olevasta käyttökytkimestä. Patja alkaa täyttyä. Näyttöön tulee teksti STARTING UP ja sitten INITIALISING. Odota, kunnes näyttöön tulee ilmoitus (ACTIVE MODE 3). Järjestelmä on näin asettunut automaattisesti aktiiviseen käyttötilaan 3. Anna patjan täyttyä lähes kokonaan ennen kuin siirrät potilaan patjalle. Täyttyminen tyhjästä täydeksi kestää noin 20 minuuttia. Kaikkia sängyn säätöjä voidaan normaalisti käyttää. Istuttaessa patjalla aseta nuolipainikkeista asetusarvo 6. Patja muotoutuu sängyn kulmamuutosten mukaan. Patja kestää vaikkapa 90 istumakulman. 6. Paineensäätö Patjan pehmeyttä ja jäykkyyttä säädetään nuolipainikkeista (pehmeä:1 jäykkä:6). Aktiivinen käyttötila 3 on sopiva potilaille, joilla on normaali BMI arvo. Seuraavassa ohjearvot asetuksille: ASETUSARVO POTILAAN PAINO kg ( 250 kg) Arvot ovat ohjeellisia. Voit ottaa huomioon potilaan subjektiiviset tuntemukset. Myös potilaan vartalonmuoto on hyvä huomioida. Lisätietoja saat patjan toimittajalta.

Koukkujen asentoa voit muuttaa painamalla koukkuja alaspäin ja kääntämällä sivulle. Tarvittaessa voit laittaa esim.

3 7. Patjan kuljetus ja jäykistäminen 3(4) Patja tyhjennetään kuljetusta tai varastointia varten avaamalla hätätyhjennys (CPR). Kiertämällä patjan rullalle saat sen tyhjenemään. Irrota ilmaletku pumppuyksiköstä, kytke jännite pois ja irrota virtajohto pumppuyksiköstä. Kuittaa kuittauspainikkeesta hälytysääni pois. Aloita patjan tyhjentäminen kiertämällä patja rullalle aloittaen jalkopäästä. Patja saadaan jäykistettyä ( esim. potilasta siirrettäessä tai vaikkapa kovalla ukonilmalla) irrottamalla ilmaletku ohjausyksiköstä (katso kohta 3). Patja jää passiiviseen tilaan eikä tyhjene. Kytke jännite pois ja mykistä kuittauspainikkeesta hälytysääni pois. 8. Hätätyhjennys B. Hoito ja huolto Hätätyhjennys eli CPR sijaitsee patjan päänpuoleisessa osassa oikealla puolella (katsottuna jalkopäästä, missä sijaitsee ilmaletku). Kun haluat avata CPR:n kierrä kytkintä vastapäivään aukiasentoon. Muista täyttäessäsi patjaa aina sulkea mahdollisesti auki oleva hätätyhjennysventtiili. Päällinen Pidä patjan päällinen aina puhtaana. Materiaali on vedenpitävää, mutta hengittävää polyuretaania. Puhdista pinta tarvittaessa neutraalilla puhdistusaineella tai saippualiuoksella. Päällinen voidaan pestä pesukoneessa alle 70 ºC:ssa. Lisäsuojia voi tilata varaosina. Patjan osat Yksittäiset ilmakennot voidaan pyyhkiä puhtaaksi miedolla antiseptisella aineella. Teräviä esineitä ei saa laittaa kennojen väliin. Jos yksi kenno puhkeaa, se voidaan väliaikaisesti paikata vaikkapa haavateipillä. Älä upota patjaa veteen, koska vesi voi tunkeutua kennojen tai putkistojen sisään. Kukin kenno voidaan vaihtaa erikseen, ja kennoja voi tilata varaosina. Kenno on erittäin kestävää polyuretaania, mutta viiltoja ja pistoja on varottava. Pumppuyksikkö Kytke jännite pois ennen puhdistusta. Koneisto voidaan pyyhkiä kostealla liinalla. Älä käytä liuottimia. Älä avaa takuuaikana pumppuyksikköä, koska takuu ei ole tällöin voimassa. 4(4)

Aloita patjan tyhjentäminen kiertämällä patja rullalle aloittaen jalkopäästä. Patja saadaan jäykistettyä ( esim.

4 HUOM!! Patjan pumppuyksikkö tulee huoltaa vuosittain. Pumpun teho alenee ajan myötä suodattimen, letkujen ja pumpun osien likaantuessa. Jos huoneilmassa on paljon epäpuhtauksia esim. samassa tilassa tupakoidaan, tulee patjajärjestelmä huoltaa useammin kuin kerran vuodessa. Myös kennojen kunto on hyvä tarkistaa vuosittain. Tarkkaile patjan käyttäytymistä, ja erityisesti lantion alueen uppoamista patjaan. Ota ajoissa määräaikaishuollosta yhteyttä! Toimittaja ei vastaa laitteen toimintakunnosta, jos määräaikaishuoltoja ei ole suoritettu. C. Vianetsintä D. Lisätiedot Pumppuyksikössä on useita hälytysjärjestelmiä, jotka ilmoittavat mahdollisista vikatoiminnoista. Jos pumppuyksiköstä kuuluu viheltävä ääni, katkaise tällöin käyttökytkimestä sähköt pois. Paina tämän jälkeen KUITTAUS painiketta ja käynnistä pumppuyksikkö uudelleen. Elektroniikka nollaantuu ja vika tavallisimmin poistuu. Jos vika ei poistu, ota yhteyttä patjan toimittajaan. AC FAIL OUT (JÄNNITE) Näyttöön tulee yllämainittu hälytys ja kuuluu viheltävä ääni. Sähkön syöttö on jostain syytä katkennut. Tarkista kytkennät. LOW PRESSURE (ALIPAINE) Näyttöön tulee yllämainittu hälytys ja kuuluu viheltävä ääni. Patjassa oleva paine ei ole riittävä. Tarkista, että kaikki patjan sisäiset putket sekä patjasta pumppuyksikköön tuleva letku ovat paikoillaan, ja että kennoissa ei ole reikiä. Tarkista myös, että hätätyhjennysventtiili on kunnolla kiinni. Jos patjan päälle asetutaan liian aikaisin ennenkuin patja on täynnä, saattaa laite myös hälyttää. Myös erittäin nopea nouseminen pois patjalta saattaa antaa hälytyksen. Likainen suodatin johtaa alipainehälytykseen. Suodatin tulee vaihtaa ja puhdistaa pumpun osat. ROTOR SYSTEM FAULT (SYKLIVIKA) Näyttöön tulee yllämainittu hälytys ja kuuluu viheltävä ääni ilmoittaen, että automaattinen patjan kennojen paineenvaihto ei toimi. Tarkista, että ilmaletku on kiinnitetty kunnolla. MUUT VIAT JA ILMOITUKSET EMI Ympäristössä on laite, joka häiritsee ohjausyksikön paineanturia. Sulje häiritsevä laite. SERVICE DUE Järjestelmä on huollettava. KINKED TUBE Jokin patjassa oleva ilmaletku on taittuneena. Tarkista letkustot. UNCALIBRATED Patjan säädöt ovat kalibroinnin tarpeessa. Lisätietoja painehaavojen ennaltaehkäisyyn ja hoitoon tarkoitetuista painehaavapatjoista saat ICF Group Oy:stä puh

Tarkkaile patjan käyttäytymistä, ja erityisesti lantion alueen uppoamista patjaan. Ota ajoissa määräaikaishuollosta yhteyttä!

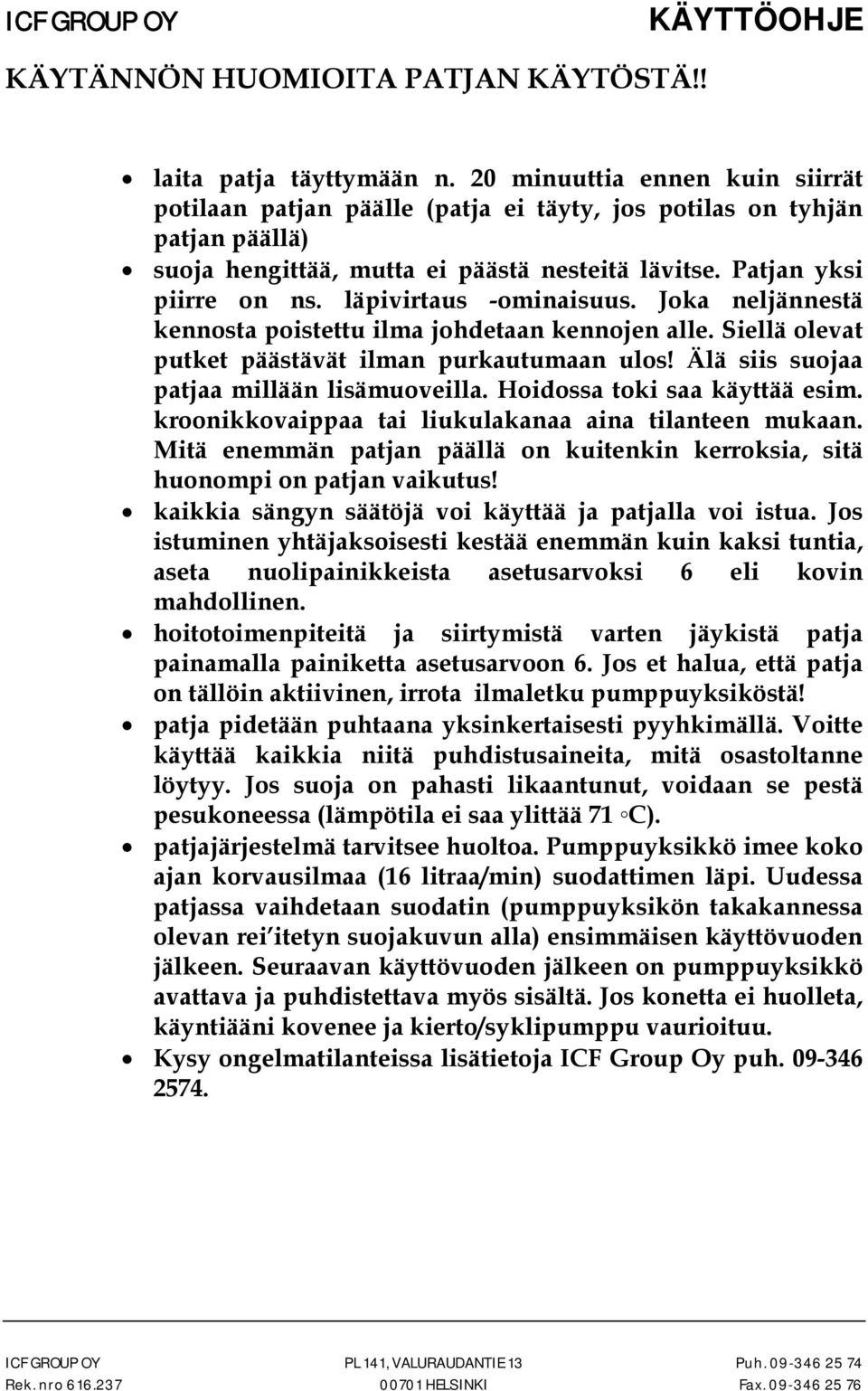

5 KÄYTÄNNÖN HUOMIOITA PATJAN KÄYTÖSTÄ!! laita patja täyttymään n. 20 minuuttia ennen kuin siirrät potilaan patjan päälle (patja ei täyty, jos potilas on tyhjän patjan päällä) suoja hengittää, mutta ei päästä nesteitä lävitse. Patjan yksi piirre on ns. läpivirtaus -ominaisuus. Joka neljännestä kennosta poistettu ilma johdetaan kennojen alle. Siellä olevat putket päästävät ilman purkautumaan ulos! Älä siis suojaa patjaa millään lisämuoveilla. Hoidossa toki saa käyttää esim. kroonikkovaippaa tai liukulakanaa aina tilanteen mukaan. Mitä enemmän patjan päällä on kuitenkin kerroksia, sitä huonompi on patjan vaikutus! kaikkia sängyn säätöjä voi käyttää ja patjalla voi istua. Jos istuminen yhtäjaksoisesti kestää enemmän kuin kaksi tuntia, aseta nuolipainikkeista asetusarvoksi 6 eli kovin mahdollinen. hoitotoimenpiteitä ja siirtymistä varten jäykistä patja painamalla painiketta asetusarvoon 6. Jos et halua, että patja on tällöin aktiivinen, irrota ilmaletku pumppuyksiköstä! patja pidetään puhtaana yksinkertaisesti pyyhkimällä. Voitte käyttää kaikkia niitä puhdistusaineita, mitä osastoltanne löytyy. Jos suoja on pahasti likaantunut, voidaan se pestä pesukoneessa (lämpötila ei saa ylittää 71 C). patjajärjestelmä tarvitsee huoltoa. Pumppuyksikkö imee koko ajan korvausilmaa (16 litraa/min) suodattimen läpi. Uudessa patjassa vaihdetaan suodatin (pumppuyksikön takakannessa olevan rei itetyn suojakuvun alla) ensimmäisen käyttövuoden jälkeen. Seuraavan käyttövuoden jälkeen on pumppuyksikkö avattava ja puhdistettava myös sisältä. Jos konetta ei huolleta, käyntiääni kovenee ja kierto/syklipumppu vaurioituu. Kysy ongelmatilanteissa lisätietoja ICF Group Oy puh

läpivirtaus -ominaisuus. Joka neljännestä kennosta poistettu ilma johdetaan kennojen alle. Siellä olevat putket päästävät ilman purkautumaan ulos! Älä siis suojaa patjaa millään lisämuoveilla.
