3 Matti Räsänen KULOSAAREN JUMBO AINUTLAATUISEN VAUNUN ENTISÖINTI Sataa vuotta juhliva Kulosaari on saanut arvoisansa lahjan. Kulosaaren Kotiseuturahaston Säätiö yhdessä Koneen säätiön kanssa on mahdollistanut alkuperäiseen kulosaarelaisuuteen olennaisesti kuuluneen liikennevälineen eli Brändö Spårvägsaktiebolagin tiikkikorisen moottorivaunun ajokuntoon kunnostamisen. Vaunuja oli alun perin kaksi. Noin 35 vuotta kesämökkikäytössä olleet vaunut palautuivat Yrjö Lepän perikunnan myötämielisen toiminnan johdosta HKL:lle vuonna HKL:n tarkoituksena oli säilyttää vaunujen korit vastaisen varalla, jos joskus tulevaisuudessa syntyisi mahdollisuus kunnostaa niistä vaikkapa toinen ajokuntoiseksi. Arvostettu raitiotiehistorian tutkija ja jäsenemme Toivo Niskanen kirjoitti vaunujen Helsinkiin palautumisesta innostuneena vuonna 1995 Raitioon laajan artikkelin Kulosaaren raitiotiestä ja sen kalustosta kokoamiensa tarkkojen arkistotietojen pohjalta. Tuo lehden numero, sekä tieto siitä, että nuo kaksi arvokasta kulosaarelaisvaunua olivat yhä olemassa, kulkeutui kulosaarelaiselle Tuomas Vilkunalle. Hänen kauttaan tieto kulki edelleen Pekka Herlinille, joka puolestaan esitteli kiintoisan asian Kulosaaren Kotiseuturahaston Säätiön Olli Blåbergille. Vuonna 2000 Säätiö yhdessä Kaupunginmuseon sekä Liikennelaitoksen kanssa päätti rakentaa Kulosaaren-vaunun uuteen elämään. Nyt vuonna 2007, parahiksi huvilakaupungin satavuotisjuhlia ajatellen, määrätty työ on päätöksessään ja BRÄNDÖ-tekstein varustettu ainutlaatuinen vaunu on jälleen olemassa. Kulosaareen ei enää raitiovaunulla pääse, mutta liikkuessaan toisaalla kaupungilla vaunu kertoo sadan vuoden takaisesta toteutuneesta unelmasta ja sen liikenteestä. Vaunun kori oli saanut syksyksi luurankonsa ja vaunun muoto rupesi hahmottumaan. Kuva Jorma Rauhala /2007

4 Kulosaaren vaunun rakennusprojektia johti HKL:n raitioliikenneyksikön liikennepäällikkö Erkki Mutka. Esikuva vaunun kunnostamiselle tuli Göteborgista, jossa oli purettu vanha ja jo aikoja sitten liikenteestä poistettu vaunu osiin ja rakennettu uudestaan museoliikennettä varten. Telien osalta lisätietoa saatiin Lissabonin vastaavasta projektista. ASEA:n eli nykyisen Bombardierin arkistosta Västeråsista saatiin alkuperäinen piirustusluettelo, jonka perusteella löytyi vajaa puolet vaunun alkuperäisistä piirustuksista vuodelta 1917 tai aikaisemmalta ajalta. Lisäksi tilaus- ja materiaaliluetteloita löytyi kaksisataa sivua. Puuttuvat piirustukset olivat pääasiassa erilliskomponenttien piirustuksia. Sähkösuunnitelma ei ollut säilynyt täydellisenä. Sen sijaan paineilmakaavion piirustukset kyllä löytyivät. Korien rungosta ja sisustuksesta sekä tuolien rakenteesta löytyneet piirustukset olivat hyvin tarkat, mikä mahdollisti sisustuksen tarkan kopioinnin. Kaikki olennaiset pääpiirustukset olivat tallella, mikä teki vaunun uudelleen rakentamisen mahdolliseksi. Tiikkilautaa odottamassa seinään kiinnitystään. Kuva Jorma Rauhala vat löytyä Latviasta. Huhu osoittautui melko pian vääräksi, sillä vastaavanlaisia telejä ei ollut tehty muihin vaunuihin. Toinen vaihtoehto olisi ollut telien teettäminen Tallinnassa, mikä ei myöskään onnistunut, koska sieltä puuttui työhön tarvittava kapasiteetti. Kaikkien vanhojen osien uudelleen rakentaminen olisi muodostunut huomattavan vaikeaksi ja kalliiksi. Keskustelujen jälkeen projektin päärahoittaja Kulosaaren kotiseuturahaston säätiö ja vaunun nykyinen omistaja Helsingin kaupunginmuseo sekä Helsingin kaupungin liikennelaitos päättivät rakentaa liikennekelpoisen replikavaunun. Säilyneinähän oli ollut kaksi Kulosaaren vaunun koria. Telit päätettiin korvata Valmetin 1959-vaunun Tampella-teleillä, sillä alkuperäisten kaltaisten telien rakentaminen sekä sellaisten erikoistelien ylläpito olisi muodostunut hankalaksi toteuttaa. Myös toimintavarmuus muodostuisi paremmaksi vahvempien ratamoottoreiden ja parempien jarrujen ansiosta. Kulosaaren uusi vaunu on siis replika eli samannäköinen kuin alkuperäinenkin, mutta uudelleen rakennettu. Täysin autenttisen vaunun tekeminen olisi tullut kustannuksiltaan erittäin kalliiksi. Uusien telien ja moottoreiden myötä turvallisuus on parantunut. Ulkonäöllisesti kori on aivan samannäköinen kuin alkuperäisenäkin. Telit ovat erilaiset, mutta tehty ulospäin mahdollisimman alkuperäisenkaltaisiksi suojalaudoituksella ja matkimalla siten vanhaa ulkoasua. Tosin nämä telit ovat myös jo lähes museotavaraa, sillä onhan niilläkin ikää lähes 50 vuotta. Ajokytkimet ovat samankaltaiset kuin alkuperäisessä vaunussa, vaikkakin ne Puuttuvia osia Kulosaaren vaunun uudelleenrakennus poikkesi esikuvahankkeesta sikäli, ettei kaikkia osia ollut enää olemassa. Kulosaaren vaunusta puuttuivat telit ja sähkölaitteet. Vaunuprojektin alussa luultiin, että vaunu voitaisiin rakentaa täysin alkuperäiseksi, kun kantautui tieto, että vaunuun sopivat telit saattaisiovat uudempaa Strömbergin tuotantoa vuodelta Purkaminen Kunnostusprojektin työvaihe alkoi Nurmijärven Röykässä varastokäytössä olleen Kulosaaren vaunun nro 1 ja huvilarakennuksena olleen vaunun nro 2 purkamisella. Purkutyön edetessä merkittiin osien ja ikkunoiden paikat pohjapiirustukseen ja puretut osat luetteloitiin sekä purkaminen dokumentoitiin valokuvaamalla. Vaunun 2 alustarunko oli säilynyt paremmin ja se pohjamaalattiin HKL: n toimesta. HKL teetti vaunusta Comatecyhtiöllä kolmiulotteiset rungon ja palkiston rakennepiirustukset työpiirustusten laatimisen tueksi. Ne tehtiin myöhemmin vaunun rakennustyön suorittajan toimesta. Vaunun korin rakentamisessa ajatuksena oli, että työ tehtäisiin nykyaikaisin menetelmin. HKL:n aloitettua alustavat rakentamistoimet käynnistyi vaunun rakentamisen tarjouskilpailu, joka kesti puolitoista vuotta. Kilpailu käytiin Tallinnan liikennelaitoksen eli Tallinna Trammi- ja Trollibussikoondise AS:n ja Lempäälän Sääksjärvellä toimivan EM-Team Oy:n välillä. EM-Team voitti tarjouksellaan nopeamman ja varmemman toimitusajan vuoksi. Vaunun rakennuksesta vastanneella EM-Teamin Eerik Törmällä oli aiempaa kokemusta mm. kiskokalustosuunnittelusta Valmet Oy:n Tampereen tehtaalta sekä myöhemmin potilassiirtolaitteiden suunnittelusta. Kirjaimet E ja M yhtiön toi- Vaunun toinen Strömberg-ajokytkin ennen lopullista asennustyötä työpajan lattialla. Kuva Jorma Rauhala /2007

5 EM-Team Oy:n siistit ja valoisat tuotantotilat tarjosivat maamme uusimmalle raitiovaunulle hyvän lähtökodin. Kuva Jorma Rauhala Vaunun siirto Helsinkiin alkoi pyöräkuormaajan avustuksella ja vetämällä se nestetunkkien päällä ulos hallista. Kuva Jorma Rauhala Autonosturi jatkoi siirto-operaatiota ja nosti vaunun hallin ulko-ovelta rekan puoliperävaunun päälle. Kuva Jorma Rauhala /2007 5

6 Ylinnä: Vaunu odottaa puoliperävaunun päällä lähtöä Helsinkiin. Taustalla EM-Team Oy:n Lempäälän Sääksjärvellä sijaitseva erikoisraitiovaunutehdas, lähinnä yhtiön kaksikerroksinen toimisto-osa. Kuvassa Suomen uusin raitiovaunu ja perinteikkään hämäläisen raitiovaunuteollisuuden uusin toimija: ensin Kaipio ja Valmet ja nyt siis EM-Team! Kuva Jorma Rauhala Kulosaaren vaunu saapumassa Kuljetus K. Rissasen kyydissä Vallilaan. Kuva Daniel Federley Sisällä korjaamohallissa oltiin klo ja vaunun purku puoliperävaunun päältä käynnistyi. Kuva Daniel Federley /2007

7 minimessä tarkoittavat laaja-alaisesti elektroniikkaa ja mekaniikkaa. Valmistussopimus syntyi kaksivaiheisena. Ensin tehtiin vaunun rakentamisen esisuunnitelma HKL:n teettämien 3D-rakennepiirustusten, vanhojen osien ja piirustusten sekä valokuvien perusteella. Vaunun rakentamisesta täytyi tehdä esisuunnitelma jo vaunun korkean iänkin vuoksi, sillä vastaavien kohteiden puuttuessa työmenetelmät ja materiaalien työstö täytyi suunnitella ennen rakentamisen aloittamista. Rakennustyöt aloi- H-1 hinaa BS1:tä Snellmaninkadulla kohti Kauppatorin näyttelypaikkaa. Perässä tilanteen varmistaa HKL:n raivausauto H005. Kuva Jorma Rauhala Brändö Spårvägsaktiebolagin nro 1 Suomen Pankin edessä kuin silloin ennen. Kuva Jorma Rauhala /2007 7

8 Kulosaaren vaunun (nykyisen) etupään ohjaamo. Vaunuun tulevat ajokytkimet eli kontrollerit ovat Strömbergin valmistetta vuodelta Siten ne lienevät ilmeisimmin peräisin Karian vaunusarjasta Kuva Simo Toikkanen Kulosaaren vaunun (nykyisen) peräpään, isomman ja alunperin tupakoitsemattomien osaston sisänäkymä. Lattiaritilä on vielä asentamatta sekä sisäkatossa olevien tuulettimien kuvut puuttuvat. Istuimet ovat hauskasti raidalliset, sillä puurimat ovat vuorotellen tiikkiä ja mahonkia. Kuva Simo Toikkanen tettiin marraskuussa 2005 ja työ arvioitiin loppuvaksi heinäkuussa Toukokuussa vietetyn Kulosaaren 100-vuotisjuhlan vuoksi aikataulua nopeutettiin siten että vaunu toimitettiin Helsinkiin ulkoisesti lopullisessa kunnossaan pari kuukautta etuajassa. Viimeistelytyöt jäivät kuitenkin tästä syystä tapahtuvaksi Helsingissä. Suunnitelmat Esisuunnitelma sisälsi yleissuunnitelman koko projektista käsittäen aikataulutuksen, materiaalien hankintakanavien hahmottamisen sekä ennen kaikkea piirustuksiin tutustumista. Eerik Törmän mukaan vanhat piirustukset olivat erittäin hyviä ja yleisen piirustustekniikan mukaan tehtyjä huolimatta siitä että ne olivat käsin piirrettyjä. Piirustuksissa oli rakennekuva ja asennuspiirustus samassa kuvassa. Jos piirustukset olisivat olleet aukottomat, olisi vaunu voitu rakentaa niiden mukaan ilman erillistä suunnittelua. Comatecin 3D-piirustukset täytyi vielä muuttaa yleisempään muotoon, sillä 3D-piirustuksista puuttuivat rungon ristikkorakenteiden kiinnitysvarat. Valokuvat ja vanhat osat Myös valokuvilla ja vanhoilla osilla oli tärkeä osa esisuunnitelman tekemisessä, sillä ne korvasivat puuttuvia piirustuksia. Vanhat kuvat olivat tärkeitä etenkin viimeistelyvaiheen kannalta. Myös purkukuvista Törmä sai paljon vinkkejä esisuunnittelua varten. Vaunun rakentaminen eteni esisuunnitelman perusteella, mutta vaunun rakentamiselle oli ominaista, että työmenetelmiä ja rakenneratkaisuja jouduttiin kehittämään jatkuvasti rakentamisen edetessä. Lisätyövoiman käyttö ei tämän vuoksi ollut mahdollista, sillä lähes kaikissa työn osissa jouduttiin tekemään suunnitelmia ja rakenteellisia ratkaisuja, minkä vuoksi töiden eteenpäin delegointi olisi ollut hankalaa. Työn suunnittelu tietokoneella jatkui läpi koko rakentamisvaiheen. Rakentaminen Vaunun rakentamistyö aloitettiin asettamalla vaunun alusta ehdottomaan tasa-asentoon lasermitalla. Niittaamalla tehdyn rungon syöpymät ja heikentymät vahvistettiin. Kesämökkivaiheessa poistetut osat, kuten vetokehä, palautettiin alkuperäiseen muotoon. Tässä yhteydessä paljastui, että alusta oli sekä valmistustarkkuudesta että käytöstä johtuen enimmillään mm epäsuora. Kierous tasattiin höyläämällä teräsrungon päälle tuleva puinen välirunko (puurakenteisen rungon alakehä) suoraksi lasermitan avulla. Tätä varten asetettiin välirungon päälle noin 450 kg:n kuorma mallintamaan sen päälle tulevia rakenteita. Teräsrungon alapuolelle tehtiin mm. vetokehä sekä asetettiin lahosuojaja äänieristeeksi bitumikerros teräsrungon ja puisen välirungon väliin. Bitumikerrosta vaunussa ei alun perin ollut, ja sillä estetään nyt puuosien keskinäisestä hankauksesta aiheutuva kitinä sekä vähennetään mekaanisen värähtelyn aiheuttamaa melua. Alustan valmistuttua Lempäälässä sen päälle alettiin rakentaa runkoa. Puiset runkorakenteet olivat alun perin lujuudestaan tunnettua saarnea. Kattokaaret olivat muotoon sahattua massiivipuuta. Saarnen saatavuusongelman takia vaunussa päädyttiin käyttämään sitäkin kestävämpää rakennustapaa eli muotoon taivutettua liimapuumäntyä. Tällä Alvar Aallonkin käyttämällä mutta vasta myöhemmin kantavissa puurakenteissa yleistyneellä materiaalilla saatiin eliminoitua puun eläminen. Tästä oli hyötyä erityisesti kattokaarissa, joista saatiin huomattavasti alkuperäistä kestävämmät. Liimapuupalkeissa käytettiin erikoisresessoliliimaa, joten rakenne sijoittuu kertopuun ja liimapuupalkin välimaastoon. Saarnen korvaamisen ohella toinen muutos runkorakenteissa oli katon päätykaarien 8 2/2007

9 muodon muuttaminen. Ne oli alkuperäisessä vaunussa tehty kahdella poikittaisella kaarella. Alkuperäinen katto oli ponttilaudasta tehty paneelikatto. Replikan rakentajat päättelivät, että työtä helpottaakseen ASEA oli rakentanut päädyistä muusta kattorakenteesta poikkeavan, jolloin katon reuna oli korkeampi päätyosassa. Oletettiin, että näin tehtiin siksi, että ponttilautaa ei saa taivutettua. Replikassa pääty rakennettiin vanerista, joka taivutettiin muotoonsa niin, että katon yläreuna on koko vaunun ympäri samanlainen. Replikaan päädyt tehtiin sektoreissa kohti päädyn kulmia, jolloin sektoreittainen muoto tulee selvemmin esille. Alkuperäisessä vaunussa käytettyjen puuliitosten ja ruuvien sijasta pystytolpat sekä muut runkorakenteet kiinnitettiin teräsliitoksilla. Keskenään kosketuksissa olevien puupintojen välit liimattiin polyuretaaniliimalla, mikä vähentää puuosien hankauksesta syntyvää kitinää. Runkorakenteet myös lahosuojattiin. Nykyaikaiset sähkölaitteet Vaunun sähkösuunnitelmassa oli ajatuksena, että vaunun sähkölaitteet olisivat nykyaikaiset. Alkuperäinen sähköjärjestelmä on 600 volttia tasavirtaa. Kaikki vanhat sähkölaitteet eli lämmitys ja valot toimivat 600 voltilla etuvastuksin. Tämä teki sähkölaitteistosta massiivisen. Replikassa on lämmityksenä samanlainen vastuspatteristo kuin vanhassa vaunussa, mutta se toimii 24 voltin jännitteellä. Myös ajovalot sekä vaunun radiojärjestelmä toimivat 24 voltin jännitteellä. Vilkkuvalot laitettiin vaunuun liikenteellisistä syistä. Sähköjohdot ja niiden asennus suunniteltiin jo korin suunnittelun yhteydessä, jolloin johdotukset voitiin asentaa piiloon korin runkoon. Projektissa mukana ollut Mika Törmä on vastannut Esa Aron suunnittelemien sähköjärjestelmien paikalleen rakentamisessa. Lisäksi on mukana ollut muutamia muita yhteistyökumppaneita. Vaunussa on noin 450 metriä sähkökaapelia ohjausyksiköiden ja moottoreiden välillä. Moottorien kaapelointi tehtiin vanhanmallisella tekniikalla eli ohjausyksikön kustakin vaiheesta menee oma kaapeli moottoriin. Tämän lisäksi tulee vielä valaistuksen ja lämmityksen kaapelointi. Sähköjärjestelmän pääelementit ovat alkuperäisen mukaisia. Vaunun ajovastukset ovat vanhat, mutta eivät alkuperäiset. Virroittimet ovat myös vanhat ja nykyiseen järjestelmään sopivat, mutta eivät alkuperäistä mallia. Paineilmajärjestelmä saatiin vanhoista vaunuista. Järjestelmään liitettiin 50-luvun kompressori. Samalta aikakaudelta löytyi myös jarruventtiileitä sekä paineilmajärjestelmän vihellin. Katon ilmastointiventtiilit ovat alkuperäiset. Käsityötä Vaunun rakentamisesta poikkeuksellisen suuri osa tehtiin käsityönä. Vaunussa on käytetty kymmeniä erilaisia listoja ja paneeleja. Koska työ oli halpaa viime vuosisadan alussa, saatettiin käyttää standardoimattomia ratkaisuja ja koristeellisempaa muotokieltä. Vaunutyyppiä varten oli erikseen tehty oma mallistonsa. Uusien listojen ja paneelien rakentamiseen tarvittiin omat työkalut, jotka täytyi suunnitella ja rakentaa EM-Teamilla. Vanhojen listojen puhdistamiseen tarvittavat siiklit suunniteltiin tietokoneella ja jousiteräslevyt leikattiin laserilla. Samoin meneteltiin uusien panelointien ja listojen tekemiseen käytetyissä jyrsimissä. Uudet listat mitattiin vanhoista osista. Vanhat paneelit siiklattiin Lempäälässä. Puhdistetut osat pohjalakattiin, jonka päälle siveltiin UV-suojattu lakka. Uudet tiikkipaneelit höylättiin Taivassalossa, missä tiikkiä käytetään veneteollisuudessa. Yksi kuutiometri tiikkiä maksaa noin 6200 euroa, ja siitä 40 % menee hukkaan höylättäessä. Sisätilan listoista voitiin suurelta osin käyttää alkuperäisiä ja kunnostettuja, mutta ulkoverhouksen listat täytyi tehdä kokonaan uudestaan, sillä ne olivat altistuneet voimakkaasti sään vaikutukselle. Tiikkiä on käytetty sekä ulko- että sisäverhoukseen. Ulkoverhous oli aikoinaan liikenneaikana korvattu mäntypaneelilla. Katon ulkoverhous on tehty vahapellavakankaasta, joka naulattiin usealla tuhannella nupilla vanerilevyyn kiinni. Kangas käsiteltiin mm. pellavaöljyllä ja väriaineilla 5 6 kertaa. Sisäpuolen kattoon tuli linoleumverhoilu, jonka alkuperäinen toimittaja tekee edelleen samaa tuotetta. Nykyisin valmistettavan levyn paksuus on 2,5 mm alkuperäisen 1,8 mm:n sijaan. Lattiaritilä tehtiin merbausta. Tämän alla on filmivaneri. Alkuperäi- Kulosaaren entisöity moottorivaunu Kauppatorilla juhlistamassa Kulosaaren satavuotisnäyttelyä, joka avattiin samaan aikaan kaupungintalolla. Kuva Jorma Rauhala /2007 9

10 sessä vaunussa lattiaritilän alla oli lautalattia. Uuteen ratkaisuun päädyttiin paremman rakennejäykkyyden vuoksi. Istuimet, joita on 28 matkustajalle, ovat raidallisia eli niissä vuorottelevat tiikki- ja mahonkirimat. Istuimet tehtiin Helsingin nuorisoasiainkeskuksen Voodoo-pajassa. Alkuperäisten istuinten metallijalkoja oli olemassa, mutta osa niistä puuttui. Tarvittavat jalat valmisti Helsingissä seppä sekä HKL:n Vallilan korjaamon peltisepät. Uusia ovia täytyi tehdä Lempäälässä kaksi kappaletta. Vanhoista ovista oli säilynyt yhdeksän. Ovet kunnostettiin ja uudet valmistettiin oppilastyönä Lempäälän Taitokeskuksessa. Yhtään lukkoa ei ollut säilynyt, joten lukot täytyi suunnitella yhdessä lukkosepän kanssa. Lukon hankalimmat osat tehtiin Lempäälässä. Ulko-ovien koneistoista ei ollut säilynyt mallikappaleita eikä piirustuksia, joten ne täytyi suunnitella päättelemällä. Ovien saranoissa käytettiin nykyisiä malleja, sillä vanhoja ei ollut saatavilla. Vetimet ja helat ovat messinkiä, joita on vanhojen käyttämisen lisäksi rakennettu uusiakin. Yksi vaunun kristallilampunkupu oli säilynyt ja sen perusteella tehtiin uudet lampunkuvut lasitehtaassa Riihimäellä. Vaunun kyltit ovat myös säilyneet. Vaunun rakentaja Eerik Törmä arvioi aluksi suuritöisimmäksi työvaiheeksi vanhojen osien puhdistamisen ja rakentamisen. Tämän sijasta suuritöisemmäksi työvaiheeksi osoittautuikin runkopalkiston sekä alaslaskettavien kevennysjousilla varustettujen ikkunoiden (18 kpl) sekä niiden mekanismin rakentaminen säilyneiden mallien mukaisesti. Kohti uutta kotia Toukokuun toisena päivänä 2007 oli Lempäälässä kaikki valmista ja uudelleensyntyneen Brändö Spårvägsaktiebolagin moottorivaunun nro 1 matka kohti uutta kotia alkoi. Puolenpäivän jälkeen siilinjärveläisen Kuljetus K. Rissasen rekka suuntasi kohti Helsinkiä, jonne saavuttiin iltapäivän lopulla. Oli vielä muutama päivä aikaa sovitella vaunun alle uudet vanhaa tyyliä tavoittelevat moottoritelit, asentaa katolle saksisankavirroittimet ja täydentää sisustustakin sen verran, että satavuotisjuhlien vieraat ja kaupunkilaiset saisivat vaunusta miellyttävän vaikutelman. Kun tiistai 8. toukokuuta koitti, oli tullut aika esittäytyä suuremmallekin yleisölle näyttelyn avajaisten aikaan Kauppatorilla klo Vielä jäi jäljelle erinäisiä sisustustöitä ja vaunun lopullinen sähkökoneiston kytkentä. Nyt saavuttiin esittelyraiteelle hinausvaunun vetämänä, mutta kesän aikana saadaan viimeistelytyötkin suoritettua ja vaunulla voidaan ajaa omin konein. Kauppatorin kupeessa kaupungintalolla avatun Kulosaaren satavuotisnäyttelyn otsikkona oli Toteutunut unelma Kulosaari sata vuotta Kulosaaren jumbo-vaunun säilytysprojektin yhteydessä voidaan asia otsikoida raitiotieharrastajien sekä myös HKL:n vastuullisen historiansäilytyksen parissa toimivien henkilöiden kannalta: Toteutunut unelma Kulosaarenvaunu Kaupunkilaiset saivat tutustua Kulosaaren vaunuun Kauppatorilla parin tunnin ajan. Kuva Jorma Rauhala /2007

11 Daniel Federley KaHDEKSIKKO ARABIAAN Raitiolinjan 8 reitti piteni Arabiaan Pidennys tarjoaa Arabian ja Kumpulan korkeakouluista vaihdottoman yhteyden Töölöön sekä hyvät vaihtoyhteydet Mannerheimintien ja Etelä-Espoon bussilinjoille. Myös liityntäyhteydet metroon paranevat, kun talviaikatauluissa Arabian ja Sörnäisten välillä liikennöidään jopa 3 minuutin vuorovälillä. Joukkoliikennelautakunta päätti linjan 8 reitin pidentämisestä kokouksessaan Lautakunnassa todettiin, että Arabianrannan suunnittelussa on alun perin varauduttu kahden raitiolinjan päättämiseen Arabianrannan alueelle. Linjan 8 jatkaminen ei kuitenkaan ollut mahdollista huonon taloustilanteen vuoksi. Uuden Arabianrannan alueen kehityksen alkuvuosina matkustajamäärän lisäys olisi myös jäänyt liian pieneksi suhteessa jatkamisen kustannuksiin. Taloudellisen tilanteen nyt parannuttua linjan 8 liikennöinti Arabianrantaan oli tarkoituksenmukaista ja taloudellisesti mahdollista aloittaa. Linjan jatkaminen on lautakunnan mukaan perusteltua Arabian alueen toimintojen monipuolisten yhteystarpeiden vuoksi. Linja 8 on muutoksen ansiosta pidentynyt 1,8 kilometrillä / suunta. Linjan 8 pidentämiseen on taustalla vaikuttanut voimakkaasti Arabian alueen kehi- tysyhtiö Art and Design City Helsinki Oy, joka on aktiivisesti pyrkinyt kehittämään alueen joukkoliikennepalveluita. Yhtiö pyrkii edistämään myös Arabian ja Pasilan välisiä raitiovaunuyhteyksiä, ja Vallilanlaaksossa kulkeva noin kilometrin mittainen raitiovaunurata, joka yhdistäisi Arabian Itä-Pasilaan, on suunnitteilla. Sen toteuttamisesta ei kuitenkaan ole vielä päätöksiä. Liikennöintikustannukset on saatu pysymään kohtuullisina, kun linjojen 6 ja 8 liikennöinti on kytketty toisiinsa. Linjan jatkaminen lisää liikennöintikustannuksia noin euroa / vuosi. Linjoille 6 ja 8 on kesäaikatauluissa sijoitettu yhteensä 14 vakiovuoroa (vuorot 51-64; samalla linjan 7A vuoronumerot siirrettiin 80-sarjaan), jotka siis kulkevat molemmilla linjoilla. Pääsääntö on, että ajetaan vuorotellen kierros linjalla 6 ja kierros linjalla 8. Poikkeuksiakin toki löytyy. Kuljettajanvaihdot tehdään pääosin Hakaniemessä, joskin muutama vaihto tehdään vielä Vilhonvuoressa. Aikataulut on suunniteltu niin, että linjat 6 ja 8 on Arabian ja Sörnäisten välillä mahdollisimman hyvin tahdistettu keskenään. Hyvin suunnitellut aikataulut säästävät liikennöintikustannuksia ja pienentävät kalustotarvetta, kun vaunupula on matalalattiavaunujen tilanteen vuoksi vaivannut raitioliikennettä pitkin kevättä. Variotram-kaupan purku-uhka vaikutti myös muutoin linjan 8 pidentämiseen: kun HKL:n ja Bombardierin neuvottelut eivät edenneet, niin HKL:ssä jouduttiin tekemään päätös aikaistettuun kesäliikenteeseen siirtymisestä. Alun perin oli päätetty, että linjan 8 reittimuutos astuu voimaan kesäliikenteen alkaessa 3.6., mutta aikaistetun kesäliikenteen myötä myös reittimuutos aikaistui. Lopullinen tieto reittimuutoksen aikaistumisesta varmistui vasta perjantaina ja liikenne alkoi viikonlopun jälkeen /

12 Pub Kasin kulman nimi jää muistuttamaan vanhoista ajoista. Enää ei kasi käänny tästä kulmasta... Kuva Daniel Federley. Siniristiliput liehuvat äitienpäivänä 13.5., kun linjan 8 vaunu on viimeistä päivää vanhalla reitillä kääntymässä Sammatintielle. Vasemmalla Gunnar Bärlundin patsas. Kuva Daniel Federley. Alinna: Kahdeksikon vaunu 106 kääntymässä Sammatintieltä Somerontielle: kaksi katua, joilla linjaliikenne on juuri päättymässä. Taaempana näkyy Sturenkatua kulkeva Koskelan halliin matkalla oleva vaunu. Kuva Jorma Rauhala Yllättävän aikaistumisen vuoksi pysäkkikilpiä ei ollut ehditty tehdä valmiiksi, joten tilapäisesti linjan 8 pysäkkikilvet suunnassa Arabiaan olivat ilman määränpäätä, vain numero 8 oli teipattu valkoiseen liuskaan. Vanhan reitin osalta linjakilvet osoittivat Vallilaa, vaikka linjaa ajettiinkin Arabiaan asti. Salmisaaren suuntaan vanhat kilvet tietysti sopivat edelleen, ja varastosta saatuja vanhoja kilpiä riitti myös reitin uusille pysäkeille. Viikolla 22 asennettiin Arabiaa osoittavat linjakilvet paikoilleen. Kilvet ovat HKL: n uuden ilmeen mukaisia, eli linjatunnus on uutta fonttia ja näkyy aiempaa heikommin. Välietappi Töölö on merkitty pysäkkikilpiin. Töölön jälkeisissä kilvissä, joissa lukee vain Arabia, on nimi kirjoitettu vain yhden kerran, kun suomen- ja ruotsinkielinen paikan- 12 2/2007

13 Linjan 8 pitkäaikainen Vallilan päätepysäkki vehmaassa Paavalin kirkon portailta avautuvassa maisemassa Somerontiellä, vaununa 106. Kuva Jorma Rauhala Somerontien osuus Punkaharjuntien ja Hämeentien välillä oli vuosikausia varattu vain raitiovaunuille. Vaunu 40 odottaa pääsyä Hämeentien liikennevirtaan. Kuva Jorma Rauhala Kun oli lupa tulla Hämeentielle, tilanne näytti tältä. Vaunu 59 ylittää kohtisuorasti neljää autokaistaa ja tekee sitten tiukan käännöksen taaempana tulevan linjan 6 vaunun 55 eteen. Yhteisellä reittiosuudella tästä Sörnäisiin oli tämä peräjälkeen kulkeva tahti vakiona. Kuva Jorma Rauhala /

14 Vastikään täyskorjattu NrII 89 linjan 8 uudella päätepysäkillä Arabianrannassa. Kuva Juhana Nordlund Juuri pajalta tullut miltei uudenveroinen NrII 90 Salmisaaressa. Määränpäätekstinä näkyy kasille alkuun vieraanoloinen Arabia. Kuva Juhana Nordlund Paavalin kirkko ja raitiovaunu 8 kuvattuna totutusta poikkeavasta kuvakulmasta. Määränpääteksti on jo uuden päätepysäkin mukainen. Kuva Daniel Federley nimi eivät eroa toisistaan. Kirjasin on kuitenkin samankokoinen kuin kaksikielisissäkin kylteissä. Vaunujen määränpäänäyttöihin uusi määränpää ja uuden reitin pysäkit saatiin ohjelmoitua ajoissa, itse asiassa kilvet näyttivät Arabiaa jo perjantaina. Paavalin kirkon silmukka oli näillä näkymin viimeistä kertaa reittiliikenteen käytössä sunnuntaina Viimeinen linjan 8 lähtö kohti Salmisaarta oli klo Silmukka ei kuitenkaan jää kokonaan vaille käyttöä, sillä liikennehäiriöiden ja muiden viivästysten vuoksi joudutaan linjan 6, ja nyt myös 8, vaunuja satunnaisesti kääntämään jo Vallilassa. Myös linjan 1(A) vaunut joutuvat satunnaisesti käyttämään Paavalin kirkon silmukkaa poikkeustilanteissa. Ensimmäiset maanantaiaamuna Arabiaan ajaneet linjan 8 vaunut olivat 54 ja 80. Näistä jälkimmäinen lähti Arabiasta linjalle 6. Näin ollen ensimmäisen linjan 8 lähdön 14 2/2007

15 Arabianrannasta klo 6.23 ajoi siis vaunu 54. Reittimuutos toi Arabiaan myös hiukan pidemmät liikennöintiajat sunnuntaisin, sillä linjan 8 ensimmäinen lähtö Arabiasta on vajaa kaksi tuntia ennen linjaa 6. Arabian aamu valkenee. Ensimmäinen linjan 8 vaunu saapumassa päätepysäkille. Kuva Daniel Federley Arabian päätepysäkillä vaunu 54 lähdössä linjan 8 ensimmäiseen vuoroon klo 6.23 ja perässä välipalavaunu 80, joka on hetkeä aiemmin saapunut linjan 8 kilvin, mutta lähtee seuraavaksi linjalle 6. Kuva Daniel Federley /

16 Daniel Federley YHDEKSIKÖN VARRELTA Rakennusaikataulu lehden mennessä painoon näyttää seuraavalta: Toukokuussa aloitettiin kiskotyöt Ratamestarinkadulla suunnassa Pasilaan. Asemapäällikönkadun ja Ratamestarinkadun uudet vaihteet asennetaan kuitenkin vasta heinäkuussa. Ratapihantiellä ryhdyttiin vaihde- ja kiskotöihin kesäkuun alussa. Kumpulantiellä ja Jämsänkadulla vesi- ja viemärijohtojen siirtotyöt ovat käynnissä. Kiskotyöt alkavat kesäkuun aikana. Teollisuuskadulla kadun levennystyöt ovat alkaneet. Työt saadaan päätökseen lokakuussa 2008, raitioliikenteen osalta kuitenkin jo kesän 2008 aikana. Traverssikujalla varsinaiset katutyöt alkavat vasta ensi vuonna, mutta jonkin verran kiskoa on tarkoitus laskea loppukesästä Aleksis Kiven kadun ja Traverssikujan risteykseen. Aleksis Kiven kadun länsipäässä kiskotyöt alkavat syyskuun lopulla. Parhaillaan harkitaan, tehdäänkö jo rakentamisvaiheessa kääntymismahdollisuus Aleksis Kiven kadulta lännestä Sturenkadulle etelään. Risteyksen kiskotyöt on joka tapauksessa ajoitettu mar- raskuulle. Kadun itäpäässä vesi- ja viemärijohtojen siirtotyöt ovat parhaillaan käynnissä. Kiskotyöt alkavat elokuussa ja uudet puut istutetaan keväällä Fleminginkadulla työt alkavat syksyllä 2007, kiskotyöt kuitenkin vasta ensi vuonna. Myös Helsinginkadun ja Kaarlenkadun risteys jää vuoteen Uudenmaankadulla pysäkki katoksineen on valmis. Kiskotustyöt tehdään vuoden 2008 aikana. Ilmalaan vuonna 2012 Joukkoliikennelautakunta päätti kokouksessaan merkitä tiedoksi HKL:n vuosien taloussuunnitelmaesityksen ja lähettää sen edelleen kaupunginhallitukselle. Esitykseen sisältyy linjan 9 jatkaminen Ilmalaan. Ilmalan rata on tarkoitus rakentaa vuoteen 2012 mennessä. Lopullinen talousarvioesitys käsitellään joukkoliikennelautakunnassa elokuussa. Kuvassa Aleksis Kiven kadun myllerrystä. Katu on ilahduttavan valoisa ja avara, mutta hämäryys palaa uusien lehmusten myötä jälleen ensi vuonna. Kuva Daniel Federley /2007

17 Korjauksia edelliseen Raitioon Raitiossa 2/07 kerrottiin Itä-Pasilaan rakennettavista uusista vaihdeyhteyksistä. Päätöstä ei kuitenkaan tehty joukkoliikennelautakunnassa, kuten lehdessä väitettiin, vaan HKL:n sisäisenä päätöksenä. Samassa numerossa kerrottiin myös, miten Ilmalankujasta olisi tulossa ainoa kuja, jolla on raitioliikennettä. Pasilan konepaja-alueen halki kulkeva raitiotieväylä on nimetty Traverssikujaksi, ja liikenteen siellä on määrä alkaa jo Näin ollen Ilmalankujasta tullee sitten toinen raitioliikennekuja. Ratamestarinkadun uutta kiskotusta. Kuva Juhana Nordlund. Kuvan bussipysäkin kohdalle tulee ensi vuonna raitiovaunun päätepysäkki. Ratapihantielle tuodut uudet vaihteet odottavat asennusta Kuva Daniel Federley. 2/

18 Daniel Federley KUULUMISIA KAMPISTA Rakennusaikataulu lehden mennessä painoon näyttää seuraavalta: Urho Kekkosen kadulla kiskotyöt on pääosin saatu jo päätökseen. Fredrikinkadun eteläosalla kiskotyöt ovat parhaillaan käynnissä. Rautatiekatujen pohjoispuolelle edetään heinäkuussa, jolloin on määrä aloittaa myös Arkadiankadun kiskojensiirtotyö. Satamaradan kuilun ylittävä silta uusitaan kokonaan vuoden 2008 aikana. Myös Simonkadun ja Mikonkadun ratatyöt tehdään ensi vuonna. Kuvassa Urho Kekkosen kadun huhtikuussa laskettua kiskoa. Kuva Daniel Federley /2007

19 Kiskotus Fredrikinkadulla Kampin metroaseman kohdalla on alkamassa. Kuva Juhana Nordlund Urho Kekkosen kadun kiskotus Kuva Juhana Nordlund. 2/

20 Sarjan uusia Volvoja Ruhassa Pertti Leinomäen kokoelma. Helsingin kaupungin liikennelaitos 512, Sisu BT-69CR / 5850 / Delta (Stülb) linjalla 96S. Kuva Pertti Leinomäki , Helsinki, Kasarmitori. 20 2/2007

21 Taulukon on koonnut Kimmo Nylander, avustajinaan Pertti Leinomäki ja Juhana Nordlund Siniset bussit vuodesta 1936, osa 18 Raition edellisissä numeroissa on alettu julkaista kalustoluetteloa kaikista HKL:n busseista. Lista etenee seuraavissa numeroissa. Luettelo on laadittu sillä periaatteella, että aluksi on lueteltu peräkkäin kaikki numerolla yksi olleet autot. Sitten siirrytään kakkoseen jne. Lopulta saavutetaan 9933 HKL:n kaikkien aikojen korkein bussin numero. Helsingin Raitiotie ja Omnibusosakeyhtiö Helsingin kaupungin liikennelaitos HKL-Bussiliikenne Kalustoluettelon merkkien selityksiä NRO = auton HKL-numero. Sama bussi voi esiintyä listalla useamman kerran eri kohdissa, jos sen numeroa on vaihdettu. Tp. = alustatyyppi N = nokkamallinen, B = bulldog (etumoottori), E = hetku (etumoottori), K = mahuri (keskimoottori), T = takamoottorinen Vm = alustan vuosimalli Va / Ov = varustelutyyppi ja ovikoodi K = kaupunkibussi, L = lähiliikenne-/esikaupunkibussi katuri-istuimet, S = seutu-/lähiliikennebussi/puolituristi, kuten L mutta korkeat selkänojat, P = paremmin varusteltu puolituristi, E = täysturisti Ovikoodi on esitetty pelkistetysti kolmella (nivelbusseissa neljällä) numerolla etuovikeskiovi-takaovi. 1 = kapea ovi, 2 = kaksoisovi, 0 = ei ovea. Etuovi on yleensä etuakselin etupuolella, keskiovi akseleiden välissä ja takaovi takaakselin takapuolella. Nokka- ja bulldog-mallisissa autoissa kuitenkin etuovi ja keskiovi ovat molemmat akseleiden välisellä alueella. KOK = auton koko B = normaali 2-akselinen T = teliauto N = nivelauto M = miniauto D = midiauto LK = Lattiakorkeus 4 = korkea 3 = puolimatala 2 = etuovilta keskioville matala, takaovella 2 askelmaa 1 = kuten edellä, takaovella 1 askelma 0 = täysmatala, ei askelmia VAIHT = vaihteisto M = mekaaninen, P = puoliautomaatti ( Wilson ), AA = automaatti-allison, AM= automaatti-mercedes, AS = automaatti-scania, AV = automaatti-voith, AZ = automaatti-zf, A = automaatti, muu merkki kuin edellä tai merkki ei tiedossa. Numero viittaa vaihteiden määrään, jos tiedossa. K.OTTO ja POISTO = käyttöönotto ja poistoajankohta Numerot ovat järjestyksessä: vuosi, kuukausi, päivä vvkkpp. 00=kuukaudesta tai päivästä ei tietoa. 00 vuosiluvun kohdalla sen sijaan tarkoittaa vuotta Päivämäärillä on pyritty kertomaan se koska auto on todellisuudessa otettu liikenteeseen tai poistettu käytöstä. Vanhoista busseista ei kuitenkaan yleensä ole tiedossa kuin HKL:n virallinen pvm. Käyttöönotto on silloin tapahtunut jokin aika päivämäärän jälkeen ja käytöstä poisto on käytännössä saattanut tapahtua jo useita kuukausia aikaisemmin. HUOM. = muita tietoja ja huomautuksia < = aikaisemmin / edellinen, > = myöhemmin / seuraava jhdpa = ajojohtimien puhdistusauto Pk = peruskorjattu Helsingin kaupungin liikennelaitos 513, Sisu BT-69CR / 5850 / Delta (Stülb). Kuva Pertti Leinomäki , Helsinki, Mellunmäki. 2/

22 NRO ALUSTA Malli Tp. Vm KORI Va/Ov KOK LK VAIHT. IST. REK. K.OTTO POISTO HUOM. 503 Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta K3C-67 K220 B 4 AV2 37 AEK Scania L94UB T 05 Lahti ScalaK2-01 K221 B 2 AZ 43 JGB-673 (050101) Toim.0412 HKL-BL-tunnuksin 504 Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CA Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima City K1A-61 K112 B 4 M 20 CA Sisu BT-69CR T 75 Delta K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CA Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CA Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CA Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CA >Matk.auto-edell.käyt. 513 Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CA Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CA Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK /2007

23 HKL :n sisätilat. Kuva Pertti Leinomäki HKL 504:n sisätilat auton etuosassa. Kuva Pertti Leinomäki. Helsingin kaupungin liikennelaitos 507, Sisu BT-69CR / 5850 / Delta (Stülb). Kuva Pertti Leinomäki , Helsinki. Helsingin kaupungin liikennelaitos 510, Sisu BT-69CR / 5850 / Delta (Stülb) linjalla 92B. Kuva Pertti Leinomäki , Helsinki, Puotila. Helsingin kaupungin liikennelaitos 528, Sisu BT-69CR / 5850 / Delta (Stülb). Kuva Hannu T. Pulkkinen , Helsinki. 4/

24 NRO ALUSTA Malli Tp. Vm KORI Va/Ov KOK LK VAIHT. IST. REK. K.OTTO POISTO HUOM. 519 Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima City K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CB Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CE Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 CE Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 AA Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 AA Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 AA Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 AA Sisu BT-69CR T 75 Delta City K1-73 K220 B 4 AV2 37 AEK Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 AA Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 AA Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 AA Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 AD Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 AH Volvo B635 B 61 Wiima K1A-61 K112 B 4 M 20 AE /2007

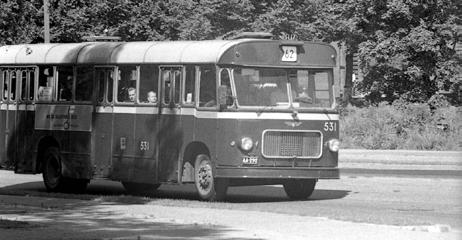

25 HKL 531 Volvo B 635 alkuperäisvärityksessä, mutta jo uudenmallisella numerolla Käpylässä linjalla 62 kesällä Kuva Eero Laaksonen. HKL 536 Volvo B 635 uudessa maalauksessa Rautatientorilla odottamassa vuorolle lahtöä linjalla 64A. Kuva Juhani Katajisto Helsingin kaupungin liikennelaitos 529, kojelauta (koemallia), Sisu BT-69CR / 5850 / Delta (Stülb). Kuva Pertti Leinomäki , Helsinki. Helsingin kaupungin liikennelaitos 531, Sisu BT-69CR / 5850 / Delta (Stülb) linjalla 91S. Kuva Pertti Leinomäki , Helsinki, Kasarmitori. 2/
