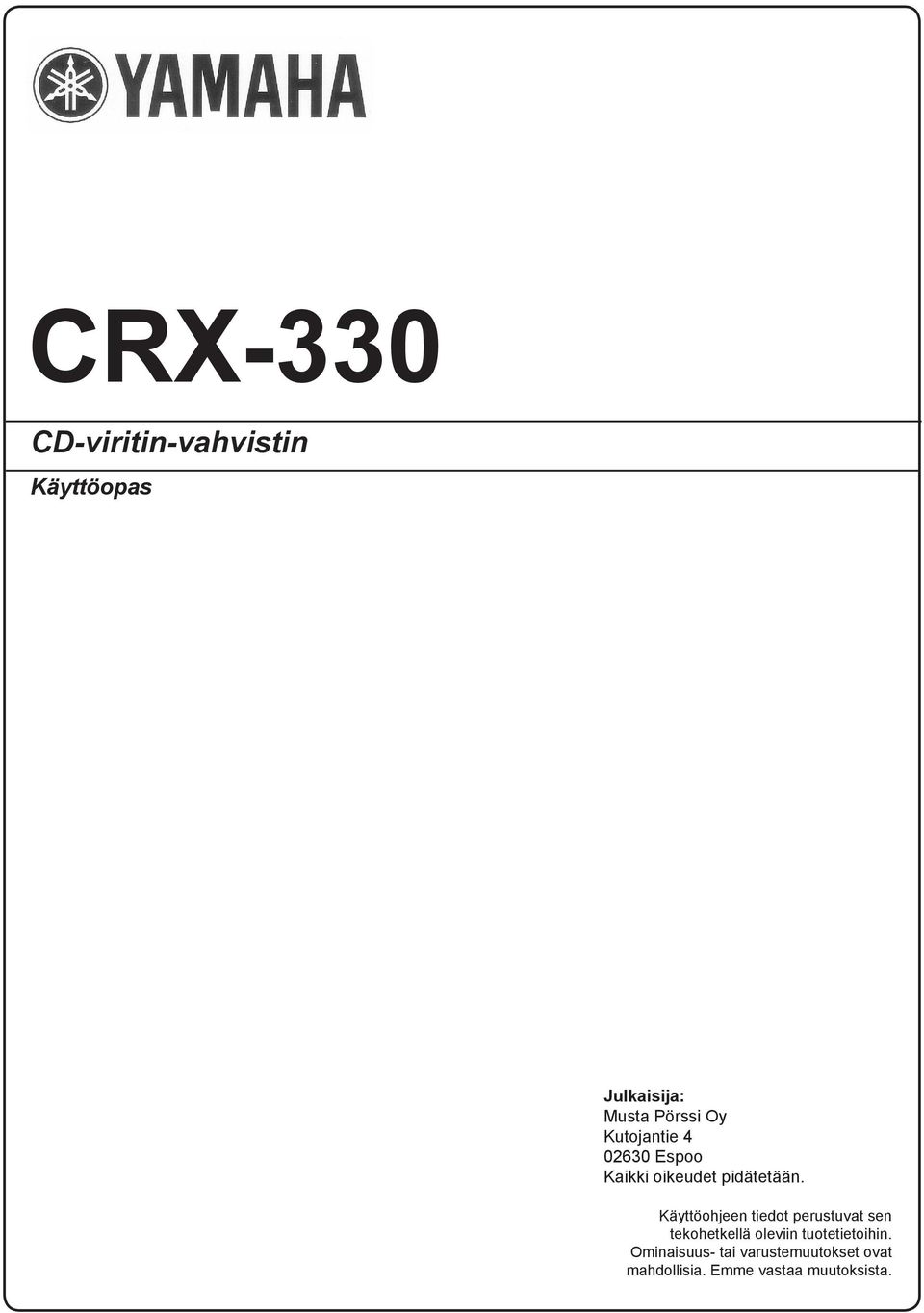

1 CRX-330 CD-viritin-vahvistin Käyttöopas Julkaisija: Musta Pörssi Oy Kutojantie Espoo Kaikki oikeudet pidätetään. Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin tuotetietoihin. Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista.

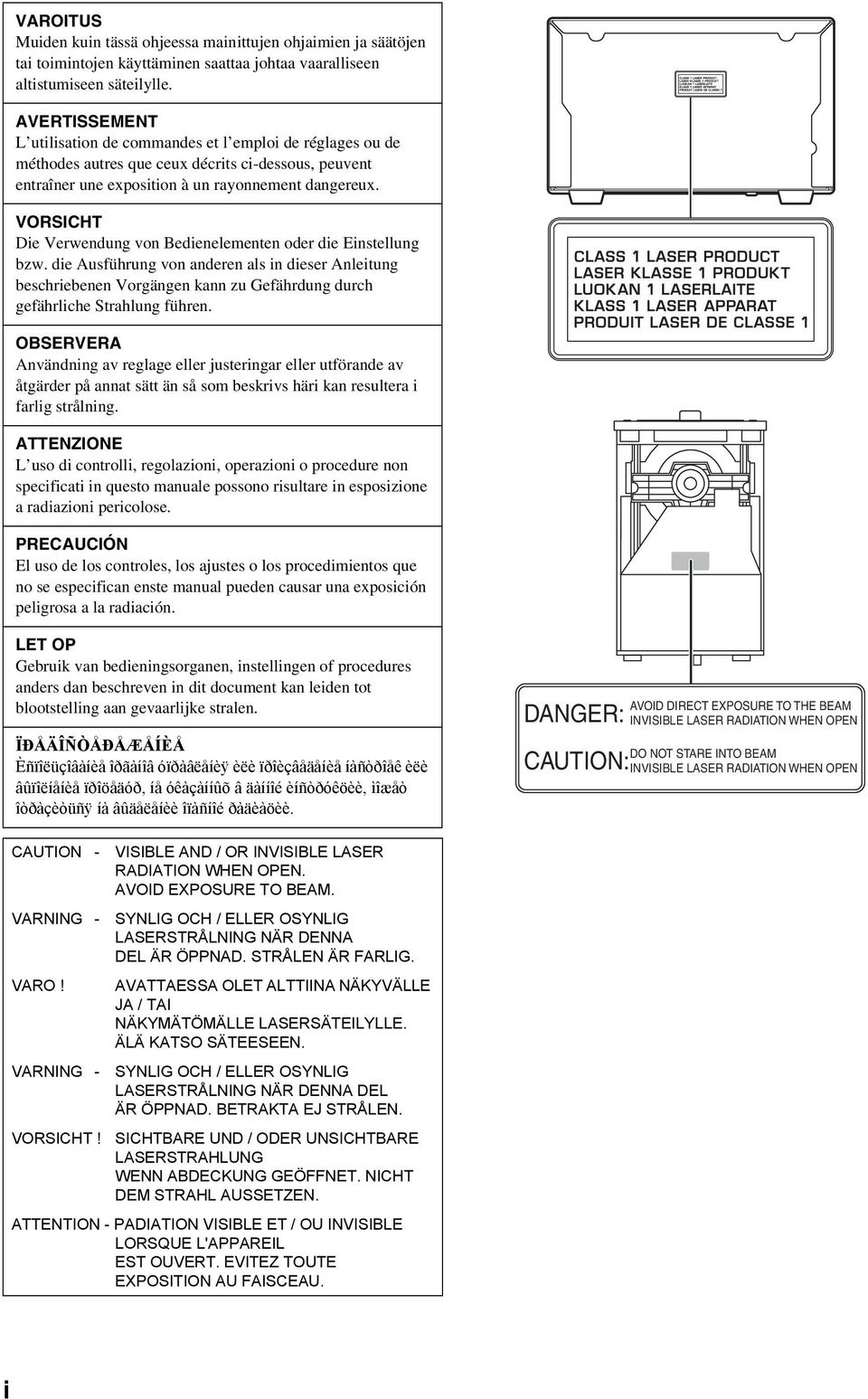

2 VAROITUS Muiden kuin tässä ohjeessa mainittujen ohjaimien ja säätöjen tai toimintojen käyttäminen saattaa johtaa vaaralliseen altistumiseen säteilylle. AVERTISSEMENT L utilisation de commandes et l emploi de réglages ou de méthodes autres que ceux décrits ci-dessous, peuvent entraîner une exposition à un rayonnement dangereux. VORSICHT Die Verwendung von Bedienelementen oder die Einstellung bzw. die Ausführung von anderen als in dieser Anleitung beschriebenen Vorgängen kann zu Gefährdung durch gefährliche Strahlung führen. OBSERVERA Användning av reglage eller justeringar eller utförande av åtgärder på annat sätt än så som beskrivs häri kan resultera i farlig strålning. ATTENZIONE L uso di controlli, regolazioni, operazioni o procedure non specificati in questo manuale possono risultare in esposizione a radiazioni pericolose. PRECAUCIÓN El uso de los controles, los ajustes o los procedimientos que no se especifican enste manual pueden causar una exposición peligrosa a la radiación. LET OP Gebruik van bedieningsorganen, instellingen of procedures anders dan beschreven in dit document kan leiden tot blootstelling aan gevaarlijke stralen. ÏÐÅÄÎÑÒÅÐÅÆÅÍÈÅ Èñïîëüçîâàíèå îðãàíîâ óïðàâëåíèÿ èëè ïðîèçâåäåíèå íàñòðîåê èëè âûïîëíåíèå ïðîöåäóð, íå óêàçàííûõ â äàííîé èíñòðóêöèè, ìîæåò îòðàçèòüñÿ íà âûäåëåíèè îïàñíîé ðàäèàöèè. DANGER: CAUTION: AVOID DIRECT EXPOSURE TO THE BEAM INVISIBLE LASER RADIATION WHEN OPEN DO NOT STARE INTO BEAM INVISIBLE LASER RADIATION WHEN OPEN CAUTION - VISIBLE AND / OR INVISIBLE LASER RADIATION WHEN OPEN. AVOID EXPOSURE TO BEAM. VARNING - SYNLIG OCH / ELLER OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD. STRÅLEN ÄR FARLIG. VARO! AVATTAESSA OLET ALTTIINA NÄKYVÄLLE JA / TAI NÄKYMÄTÖMÄLLE LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN. VARNING - SYNLIG OCH / ELLER OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD. BETRAKTA EJ STRÅLEN. VORSICHT! SICHTBARE UND / ODER UNSICHTBARE LASERSTRAHLUNG WENN ABDECKUNG GEÖFFNET. NICHT DEM STRAHL AUSSETZEN. ATTENTION - PADIATION VISIBLE ET / OU INVISIBLE LORSQUE L'APPAREIL EST OUVERT. EVITEZ TOUTE EXPOSITION AU FAISCEAU. i

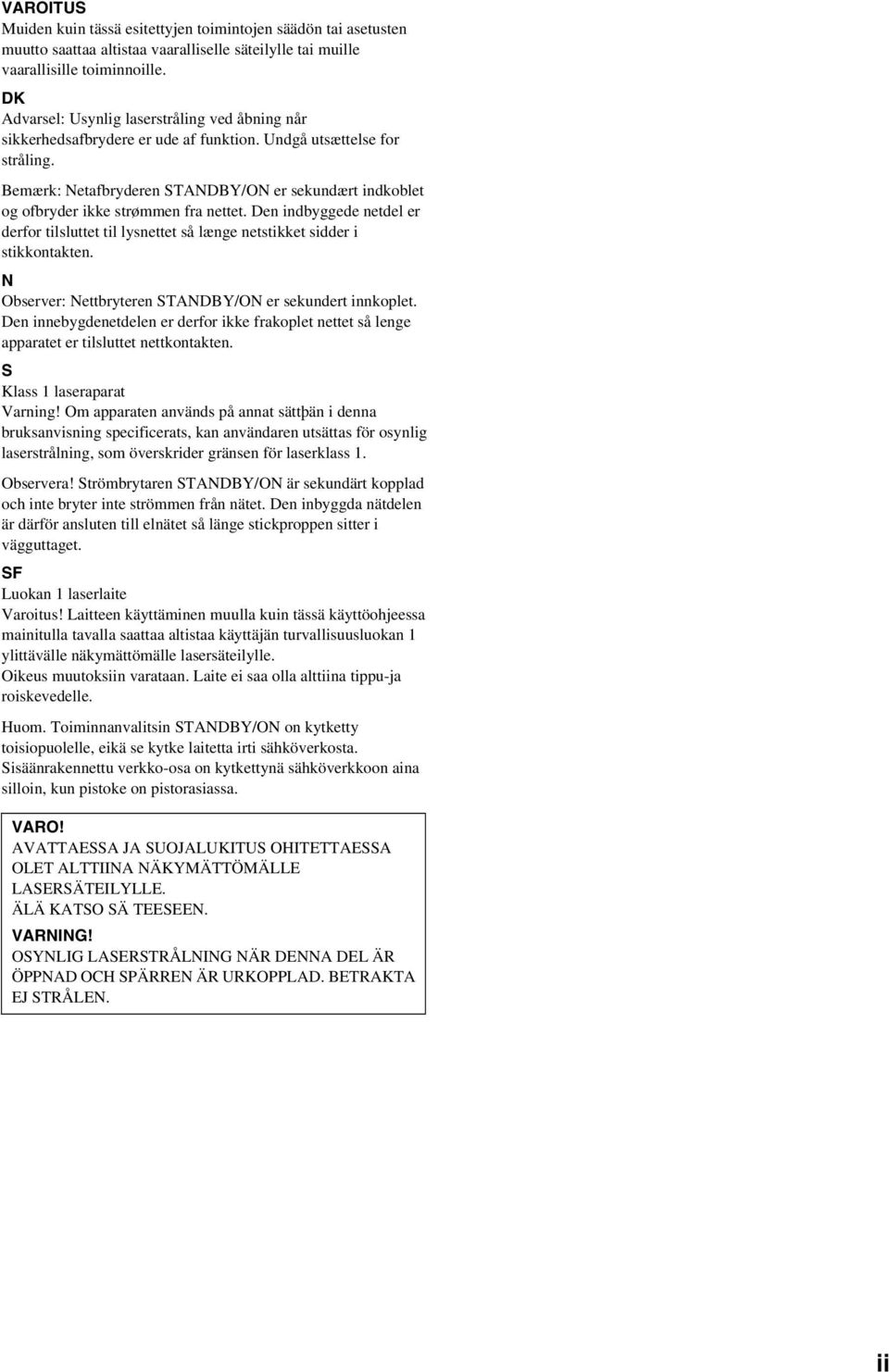

3 VAROITUS Muiden kuin tässä esitettyjen toimintojen säädön tai asetusten muutto saattaa altistaa vaaralliselle säteilylle tai muille vaarallisille toiminnoille. DK Advarsel: Usynlig laserstråling ved åbning når sikkerhedsafbrydere er ude af funktion. Undgå utsættelse for stråling. Bemærk: Netafbryderen STANDBY/ON er sekundært indkoblet og ofbryder ikke strømmen fra nettet. Den indbyggede netdel er derfor tilsluttet til lysnettet så længe netstikket sidder i stikkontakten. N Observer: Nettbryteren STANDBY/ON er sekundert innkoplet. Den innebygdenetdelen er derfor ikke frakoplet nettet så lenge apparatet er tilsluttet nettkontakten. S Klass 1 laseraparat Varning! Om apparaten används på annat sättþän i denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1. Observera! Strömbrytaren STANDBY/ON är sekundärt kopplad och inte bryter inte strömmen från nätet. Den inbyggda nätdelen är därför ansluten till elnätet så länge stickproppen sitter i vägguttaget. SF Luokan 1 laserlaite Varoitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. Oikeus muutoksiin varataan. Laite ei saa olla alttiina tippu-ja roiskevedelle. Huom. Toiminnanvalitsin STANDBY/ON on kytketty toisiopuolelle, eikä se kytke laitetta irti sähköverkosta. Sisäänrakennettu verkko-osa on kytkettynä sähköverkkoon aina silloin, kun pistoke on pistorasiassa. VARO! AVATTAESSA JA SUOJALUKITUS OHITETTAESSA OLET ALTTIINA NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE. ÄLÄ KATSO SÄ TEESEEN. VARNING! OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD OCH SPÄRREN ÄR URKOPPLAD. BETRAKTA EJ STRÅLEN. ii

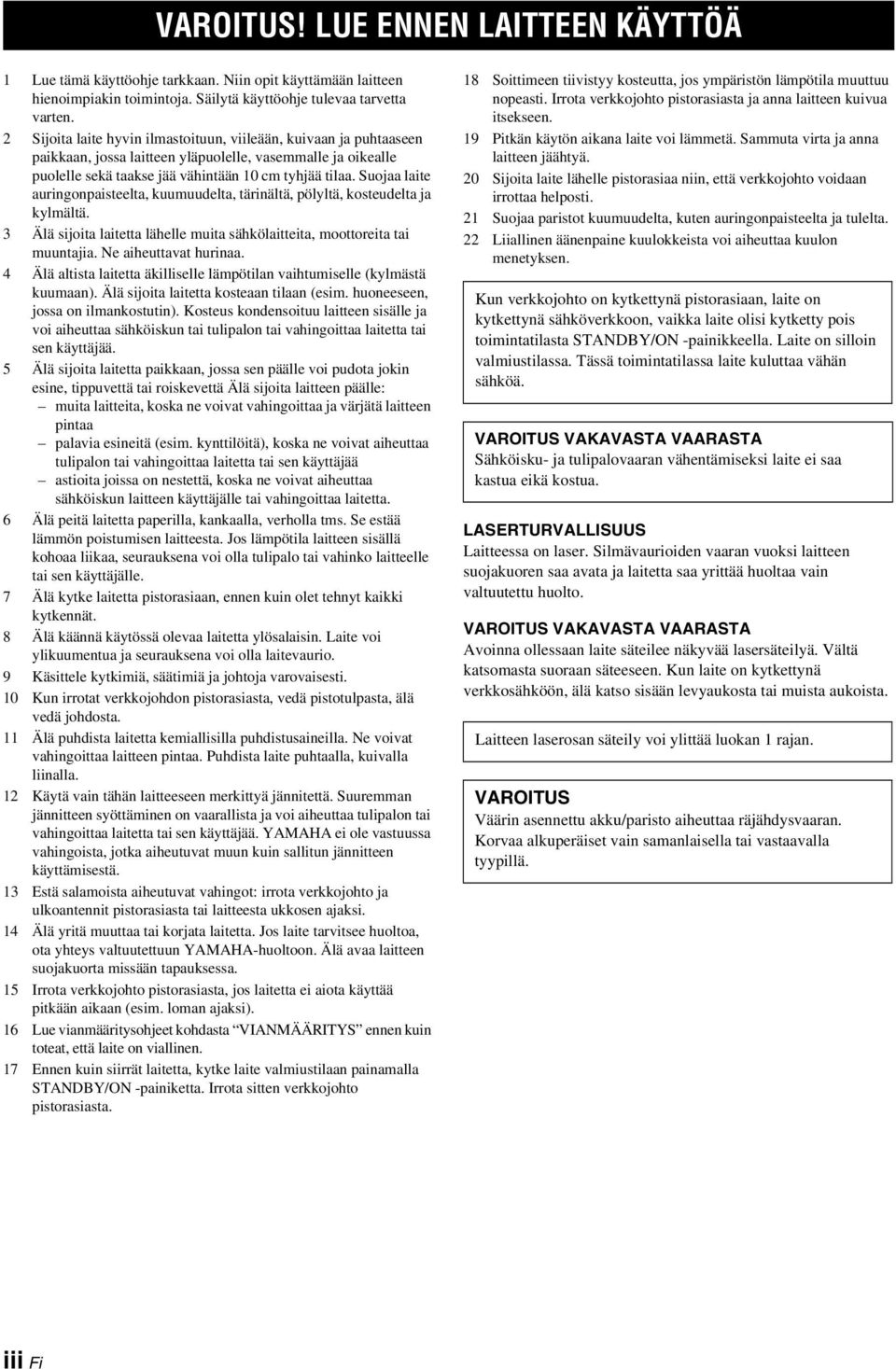

4 VAROITUS! LUE ENNEN LAITTEEN KÄYTTÖÄ 1 Lue tämä käyttöohje tarkkaan. Niin opit käyttämään laitteen hienoimpiakin toimintoja. Säilytä käyttöohje tulevaa tarvetta varten. 2 Sijoita laite hyvin ilmastoituun, viileään, kuivaan ja puhtaaseen paikkaan, jossa laitteen yläpuolelle, vasemmalle ja oikealle puolelle sekä taakse jää vähintään 10 cm tyhjää tilaa. Suojaa laite auringonpaisteelta, kuumuudelta, tärinältä, pölyltä, kosteudelta ja kylmältä. 3 Älä sijoita laitetta lähelle muita sähkölaitteita, moottoreita tai muuntajia. Ne aiheuttavat hurinaa. 4 Älä altista laitetta äkilliselle lämpötilan vaihtumiselle (kylmästä kuumaan). Älä sijoita laitetta kosteaan tilaan (esim. huoneeseen, jossa on ilmankostutin). Kosteus kondensoituu laitteen sisälle ja voi aiheuttaa sähköiskun tai tulipalon tai vahingoittaa laitetta tai sen käyttäjää. 5 Älä sijoita laitetta paikkaan, jossa sen päälle voi pudota jokin esine, tippuvettä tai roiskevettä Älä sijoita laitteen päälle: muita laitteita, koska ne voivat vahingoittaa ja värjätä laitteen pintaa palavia esineitä (esim. kynttilöitä), koska ne voivat aiheuttaa tulipalon tai vahingoittaa laitetta tai sen käyttäjää astioita joissa on nestettä, koska ne voivat aiheuttaa sähköiskun laitteen käyttäjälle tai vahingoittaa laitetta. 6 Älä peitä laitetta paperilla, kankaalla, verholla tms. Se estää lämmön poistumisen laitteesta. Jos lämpötila laitteen sisällä kohoaa liikaa, seurauksena voi olla tulipalo tai vahinko laitteelle tai sen käyttäjälle. 7 Älä kytke laitetta pistorasiaan, ennen kuin olet tehnyt kaikki kytkennät. 8 Älä käännä käytössä olevaa laitetta ylösalaisin. Laite voi ylikuumentua ja seurauksena voi olla laitevaurio. 9 Käsittele kytkimiä, säätimiä ja johtoja varovaisesti. 10 Kun irrotat verkkojohdon pistorasiasta, vedä pistotulpasta, älä vedä johdosta. 11 Älä puhdista laitetta kemiallisilla puhdistusaineilla. Ne voivat vahingoittaa laitteen pintaa. Puhdista laite puhtaalla, kuivalla liinalla. 12 Käytä vain tähän laitteeseen merkittyä jännitettä. Suuremman jännitteen syöttäminen on vaarallista ja voi aiheuttaa tulipalon tai vahingoittaa laitetta tai sen käyttäjää. YAMAHA ei ole vastuussa vahingoista, jotka aiheutuvat muun kuin sallitun jännitteen käyttämisestä. 13 Estä salamoista aiheutuvat vahingot: irrota verkkojohto ja ulkoantennit pistorasiasta tai laitteesta ukkosen ajaksi. 14 Älä yritä muuttaa tai korjata laitetta. Jos laite tarvitsee huoltoa, ota yhteys valtuutettuun YAMAHA-huoltoon. Älä avaa laitteen suojakuorta missään tapauksessa. 15 Irrota verkkojohto pistorasiasta, jos laitetta ei aiota käyttää pitkään aikaan (esim. loman ajaksi). 16 Lue vianmääritysohjeet kohdasta VIANMÄÄRITYS ennen kuin toteat, että laite on viallinen. 17 Ennen kuin siirrät laitetta, kytke laite valmiustilaan painamalla STANDBY/ON -painiketta. Irrota sitten verkkojohto pistorasiasta. 18 Soittimeen tiivistyy kosteutta, jos ympäristön lämpötila muuttuu nopeasti. Irrota verkkojohto pistorasiasta ja anna laitteen kuivua itsekseen. 19 Pitkän käytön aikana laite voi lämmetä. Sammuta virta ja anna laitteen jäähtyä. 20 Sijoita laite lähelle pistorasiaa niin, että verkkojohto voidaan irrottaa helposti. 21 Suojaa paristot kuumuudelta, kuten auringonpaisteelta ja tulelta. 22 Liiallinen äänenpaine kuulokkeista voi aiheuttaa kuulon menetyksen. Kun verkkojohto on kytkettynä pistorasiaan, laite on kytkettynä sähköverkkoon, vaikka laite olisi kytketty pois toimintatilasta STANDBY/ON -painikkeella. Laite on silloin valmiustilassa. Tässä toimintatilassa laite kuluttaa vähän sähköä. VAROITUS VAKAVASTA VAARASTA Sähköisku- ja tulipalovaaran vähentämiseksi laite ei saa kastua eikä kostua. LASERTURVALLISUUS Laitteessa on laser. Silmävaurioiden vaaran vuoksi laitteen suojakuoren saa avata ja laitetta saa yrittää huoltaa vain valtuutettu huolto. VAROITUS VAKAVASTA VAARASTA Avoinna ollessaan laite säteilee näkyvää lasersäteilyä. Vältä katsomasta suoraan säteeseen. Kun laite on kytkettynä verkkosähköön, älä katso sisään levyaukosta tai muista aukoista. Laitteen laserosan säteily voi ylittää luokan 1 rajan. VAROITUS Väärin asennettu akku/paristo aiheuttaa räjähdysvaaran. Korvaa alkuperäiset vain samanlaisella tai vastaavalla tyypillä. iii Fi

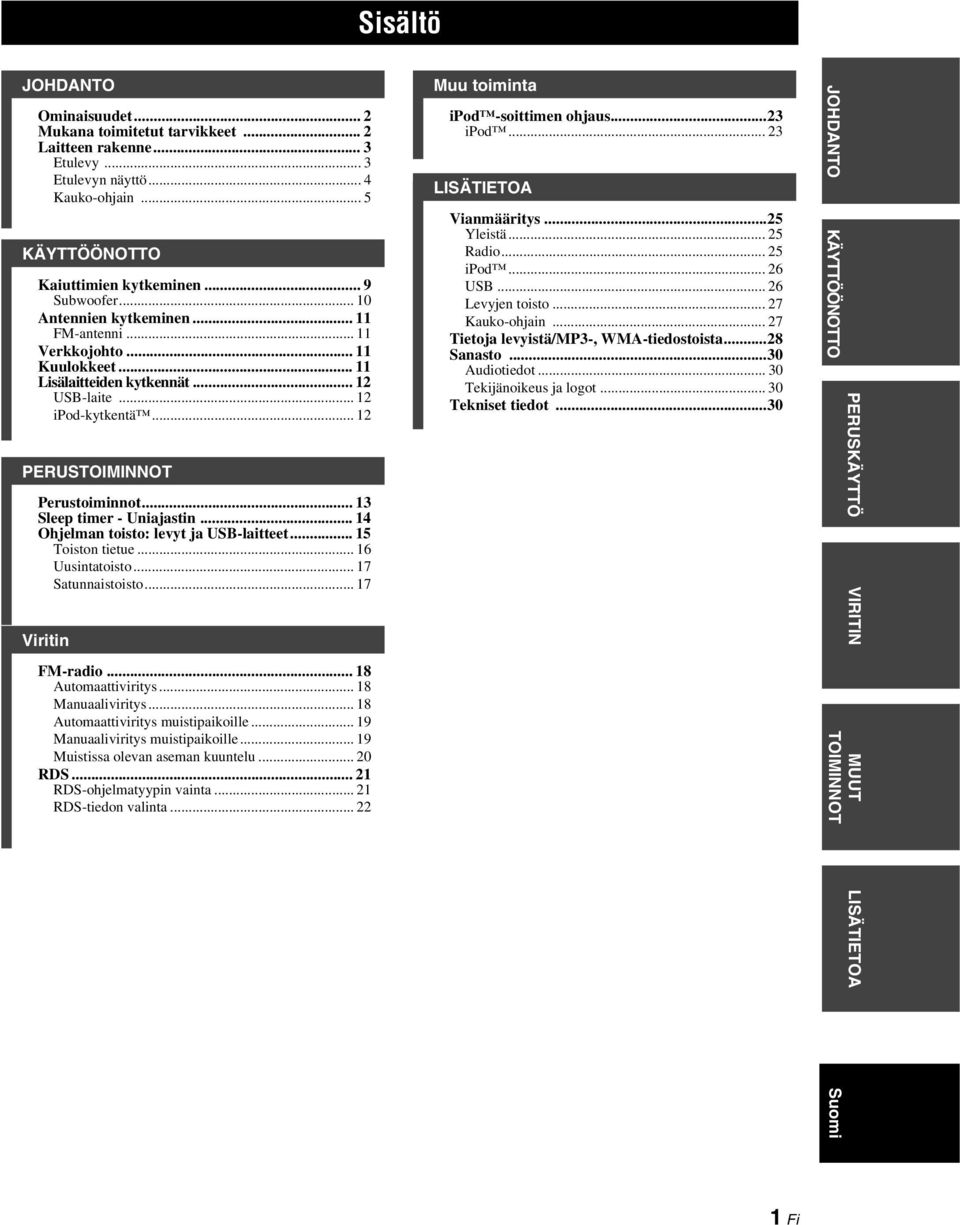

5 Sisältö JOHDANTO Ominaisuudet... 2 Mukana toimitetut tarvikkeet... 2 Laitteen rakenne... 3 Etulevy... 3 Etulevyn näyttö... 4 Kauko-ohjain... 5 KÄYTTÖÖNOTTO Kaiuttimien kytkeminen... 9 Subwoofer Antennien kytkeminen antenni Verkkojohto Kuulokkeet Lisälaitteiden kytkennät USB-laite ipod-kytkentä PERUSTOIMINNOT Perustoiminnot Sleep timer - Uniajastin Ohjelman toisto: levyt ja USB-laitteet Toiston tietue Uusintatoisto Satunnaistoisto Viritin -radio Automaattiviritys Manuaaliviritys Automaattiviritys muistipaikoille Manuaaliviritys muistipaikoille Muistissa olevan aseman kuuntelu RDS RDS-ohjelmatyypin vainta RDS-tiedon valinta Muu toiminta ipod -soittimen ohjaus...23 ipod LISÄTIETOA Vianmääritys...25 Yleistä Radio ipod USB Levyjen toisto Kauko-ohjain Tietoja levyistä/mp3-, WMA-tiedostoista...28 Sanasto...30 Audiotiedot Tekijänoikeus ja logot Tekniset tiedot...30 JOHDANTO KÄYTTÖÖNOTTO PERUSKÄYTTÖ VIRITIN MUUT TOIMINNOT LISÄTIETOA Suomi 1 Fi

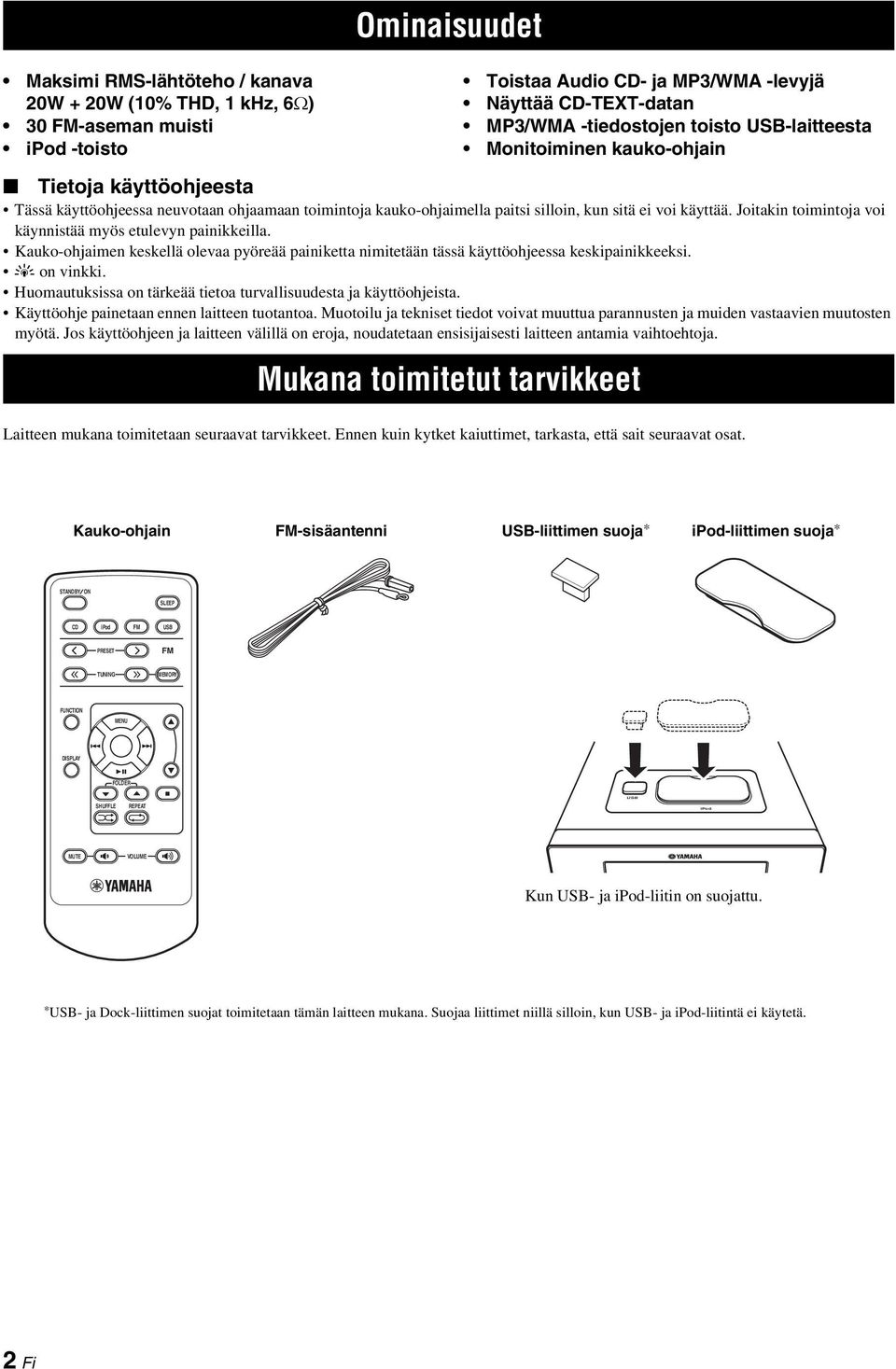

6 USB ipod Ominaisuudet Maksimi RMS-lähtöteho / kanava 20W + 20W (10% THD, 1 khz, 6Ω) 30 -aseman muisti ipod -toisto Ominaisuudet Toistaa Audio CD- ja MP3/WMA -levyjä Näyttää CD-TEXT-datan MP3/WMA -tiedostojen toisto USB-laitteesta Monitoiminen kauko-ohjain Tietoja käyttöohjeesta Tässä käyttöohjeessa neuvotaan ohjaamaan toimintoja kauko-ohjaimella paitsi silloin, kun sitä ei voi käyttää. Joitakin toimintoja voi käynnistää myös etulevyn painikkeilla. Kauko-ohjaimen keskellä olevaa pyöreää painiketta nimitetään tässä käyttöohjeessa keskipainikkeeksi. y on vinkki. Huomautuksissa on tärkeää tietoa turvallisuudesta ja käyttöohjeista. Käyttöohje painetaan ennen laitteen tuotantoa. Muotoilu ja tekniset tiedot voivat muuttua parannusten ja muiden vastaavien muutosten myötä. Jos käyttöohjeen ja laitteen välillä on eroja, noudatetaan ensisijaisesti laitteen antamia vaihtoehtoja. Mukana toimitetut tarvikkeet Laitteen mukana toimitetaan seuraavat tarvikkeet. Ennen kuin kytket kaiuttimet, tarkasta, että sait seuraavat osat. Kauko-ohjain -sisäantenni USB-liittimen suoja * ipod-liittimen suoja * CD ipod USB SHUFFLE REPEAT Kun USB- ja ipod-liitin on suojattu. *USB- ja Dock-liittimen suojat toimitetaan tämän laitteen mukana. Suojaa liittimet niillä silloin, kun USB- ja ipod-liitintä ei käytetä. 2 Fi

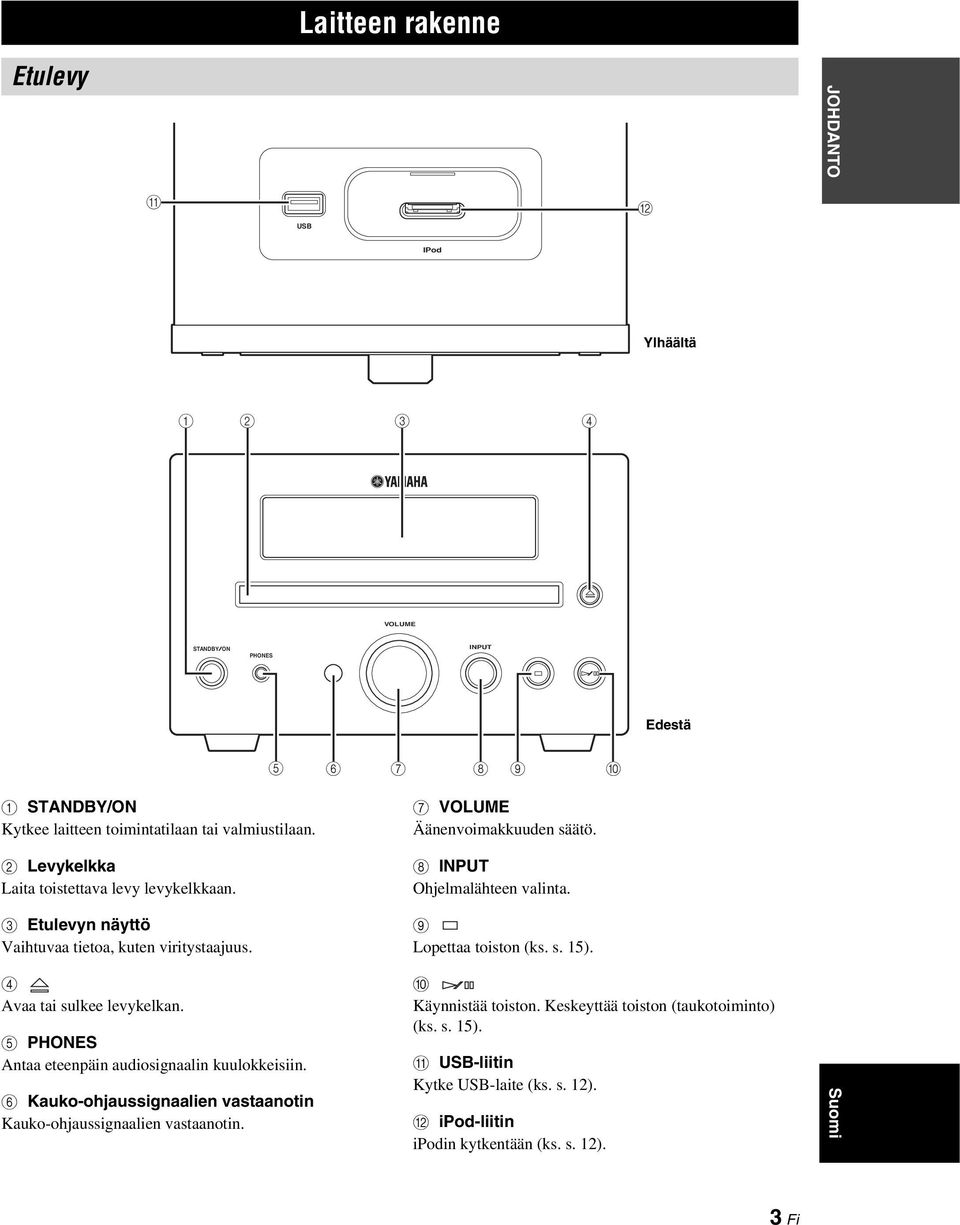

7 Laitteen rakenne Etulevy JOHDANTO A USB B IPod Ylhäältä PHONES INPUT Edestä 1 STANDBY/ON Kytkee laitteen toimintatilaan tai valmiustilaan. 2 Levykelkka Laita toistettava levy levykelkkaan. 3 Etulevyn näyttö Vaihtuvaa tietoa, kuten viritystaajuus Äänenvoimakkuuden säätö. 8 INPUT Ohjelmalähteen valinta. 9 Lopettaa toiston (ks. s. 15). 4 Avaa tai sulkee levykelkan. 5 PHONES Antaa eteenpäin audiosignaalin kuulokkeisiin. 6 Kauko-ohjaussignaalien vastaanotin Kauko-ohjaussignaalien vastaanotin. 0 Käynnistää toiston. Keskeyttää toiston (taukotoiminto) (ks. s. 15). A USB-liitin Kytke USB-laite (ks. s. 12). B ipod-liitin ipodin kytkentään (ks. s. 12). Suomi 3 Fi

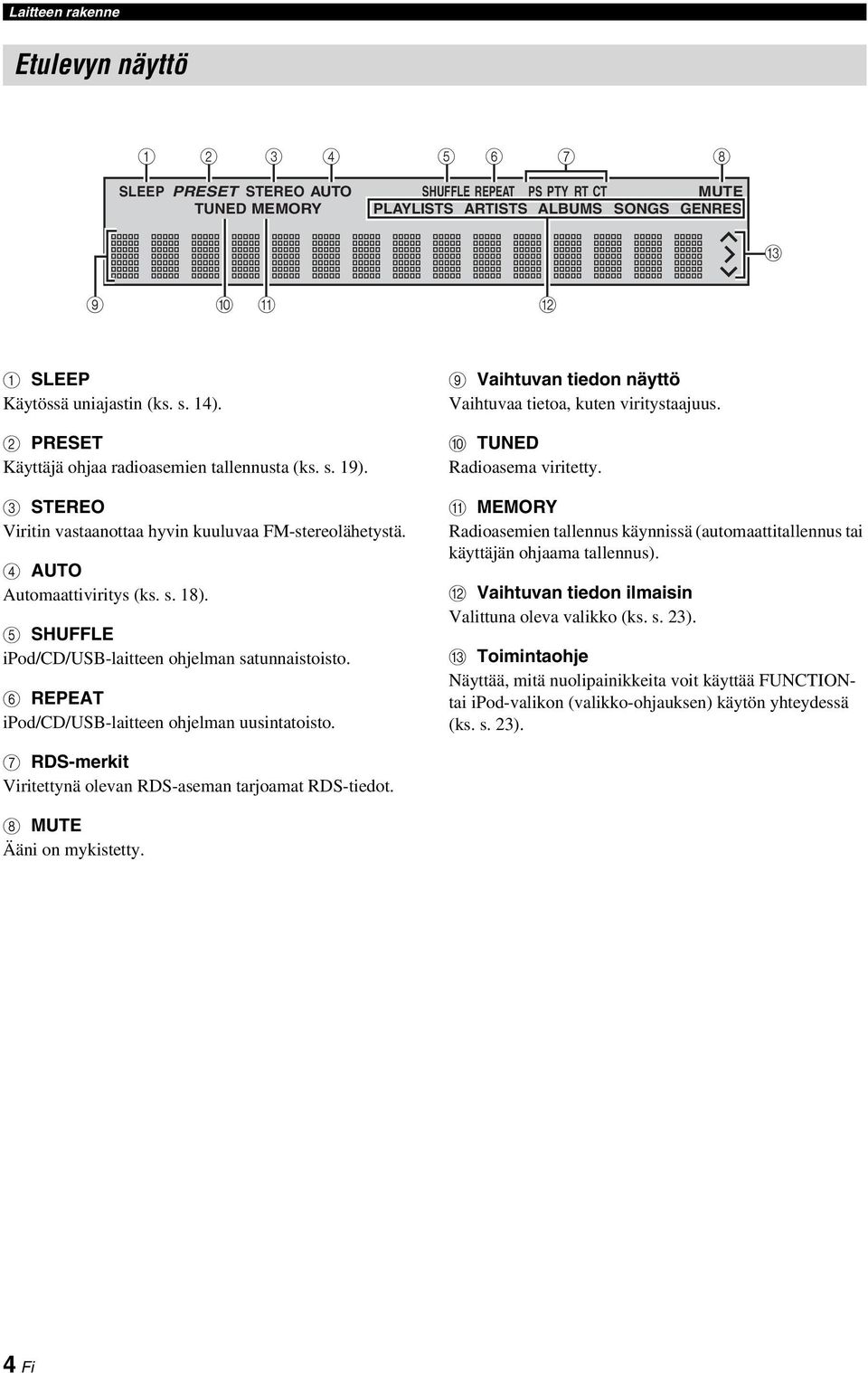

8 Laitteen rakenne Etulevyn näyttö STEREO AUTO SHUFFLE REPEAT PS PTY RT CT TUNED PLAYLISTS ARTISTS ALBUMS SONGS GENRES C 9 0 A B 1 Käytössä uniajastin (ks. s. 14). 2 Käyttäjä ohjaa radioasemien tallennusta (ks. s. 19). 3 STEREO Viritin vastaanottaa hyvin kuuluvaa -stereolähetystä. 4 AUTO Automaattiviritys (ks. s. 18). 5 SHUFFLE ipod/cd/usb-laitteen ohjelman satunnaistoisto. 6 REPEAT ipod/cd/usb-laitteen ohjelman uusintatoisto. 9 Vaihtuvan tiedon näyttö Vaihtuvaa tietoa, kuten viritystaajuus. 0 TUNED Radioasema viritetty. A Radioasemien tallennus käynnissä (automaattitallennus tai käyttäjän ohjaama tallennus). B Vaihtuvan tiedon ilmaisin Valittuna oleva valikko (ks. s. 23). C Toimintaohje Näyttää, mitä nuolipainikkeita voit käyttää tai ipod-valikon (valikko-ohjauksen) käytön yhteydessä (ks. s. 23). 7 RDS-merkit Viritettynä olevan RDS-aseman tarjoamat RDS-tiedot. 8 Ääni on mykistetty. 4 Fi

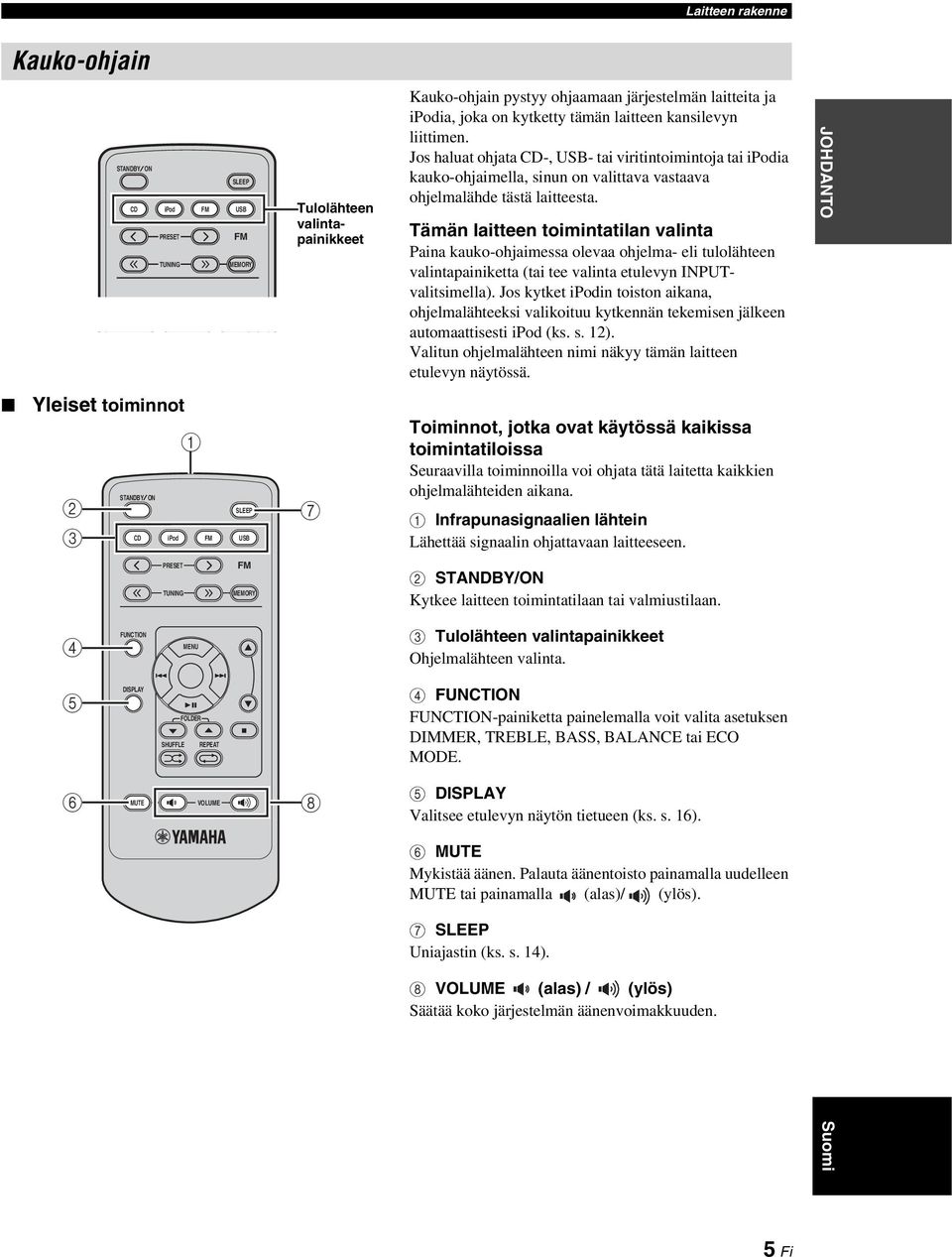

9 Laitteen rakenne Kauko-ohjain CD ipod USB Tulolähteen valintapainikkeet Kauko-ohjain pystyy ohjaamaan järjestelmän laitteita ja ipodia, joka on kytketty tämän laitteen kansilevyn liittimen. Jos haluat ohjata CD-, USB- tai viritintoimintoja tai ipodia kauko-ohjaimella, sinun on valittava vastaava ohjelmalähde tästä laitteesta. Tämän laitteen toimintatilan valinta Paina kauko-ohjaimessa olevaa ohjelma- eli tulolähteen valintapainiketta (tai tee valinta etulevyn INPUTvalitsimella). Jos kytket ipodin toiston aikana, ohjelmalähteeksi valikoituu kytkennän tekemisen jälkeen automaattisesti ipod (ks. s. 12). Valitun ohjelmalähteen nimi näkyy tämän laitteen etulevyn näytössä. JOHDANTO Yleiset toiminnot CD ipod USB 7 Toiminnot, jotka ovat käytössä kaikissa toimintatiloissa Seuraavilla toiminnoilla voi ohjata tätä laitetta kaikkien ohjelmalähteiden aikana. 1 Infrapunasignaalien lähtein Lähettää signaalin ohjattavaan laitteeseen. 2 STANDBY/ON Kytkee laitteen toimintatilaan tai valmiustilaan. 4 3 Tulolähteen valintapainikkeet Ohjelmalähteen valinta. 5 SHUFFLE REPEAT 4 -painiketta painelemalla voit valita asetuksen DIMMER, TREBLE, BASS, BALANCE tai ECO MODE Valitsee etulevyn näytön tietueen (ks. s. 16). 6 Mykistää äänen. Palauta äänentoisto painamalla uudelleen tai painamalla (alas)/ (ylös). 7 Uniajastin (ks. s. 14). 8 (alas) / (ylös) Säätää koko järjestelmän äänenvoimakkuuden. Suomi 5 Fi

10 Laitteen rakenne CD/MP3/USB-toimintatila CD/USB-ohjaustilan toiminnot Seuraavilla toiminnoilla voi ohjata tätä laitetta, kun ohjelmalähteenä on CD tai USB. 1, CD ipod USB Hyppää parhaillaan toistuvan raidan tai seuraavan raidan alkuun. Pidä painettuna: pikahaku taakse tai eteen (ks. s. 15). Paina kaksi kertaa : siirry edellisen raidan alkuun SHUFFLE REPEAT Valitsee etulevyn näytön levy/usb-tietueen (ks. s. 16). 3 / Paina /, niin laite toistaa ensimmäisen tiedoston valitusta kansiosta levyltä tai USB-laitteesta, johon on tallennettu MP3/WMA-tiedostoja sisältävä kansio (ks. s. 15). *Satunnaistoiston aikana näitä painikkeita ei voi käyttää. 4 Käynnistää toiston. Keskeyttää toiston (taukotoiminto) (ks. s. 15). 5 Lopettaa toiston (ks. s. 15). 6 REPEAT Uusintatoisto (ks. s. 17). 7 SHUFFLE Satunnaistoisto (ks. s. 17). CD ipod USB toiminnot Seuraavilla toiminnoilla voi ohjata tätä laitetta, kun ohjelmalähteenä on. 1 / Paina / : käyttäjän ohjaama viritystila käynnistyy. Pidä painettuna / : automaattiviritys käynnistyy. 2 SHUFFLE REPEAT 5 2 Valitsee etulevyn näytön -tietueen. 3 / Paina / : valitse muistiin tallennettu asema (ks. s. 19). 4 Käynnistää asemien tallennuksen muistiin. 5 Keskipainike Vahvista nykyinen asetus painamalla keskipainiketta. 6 Fi

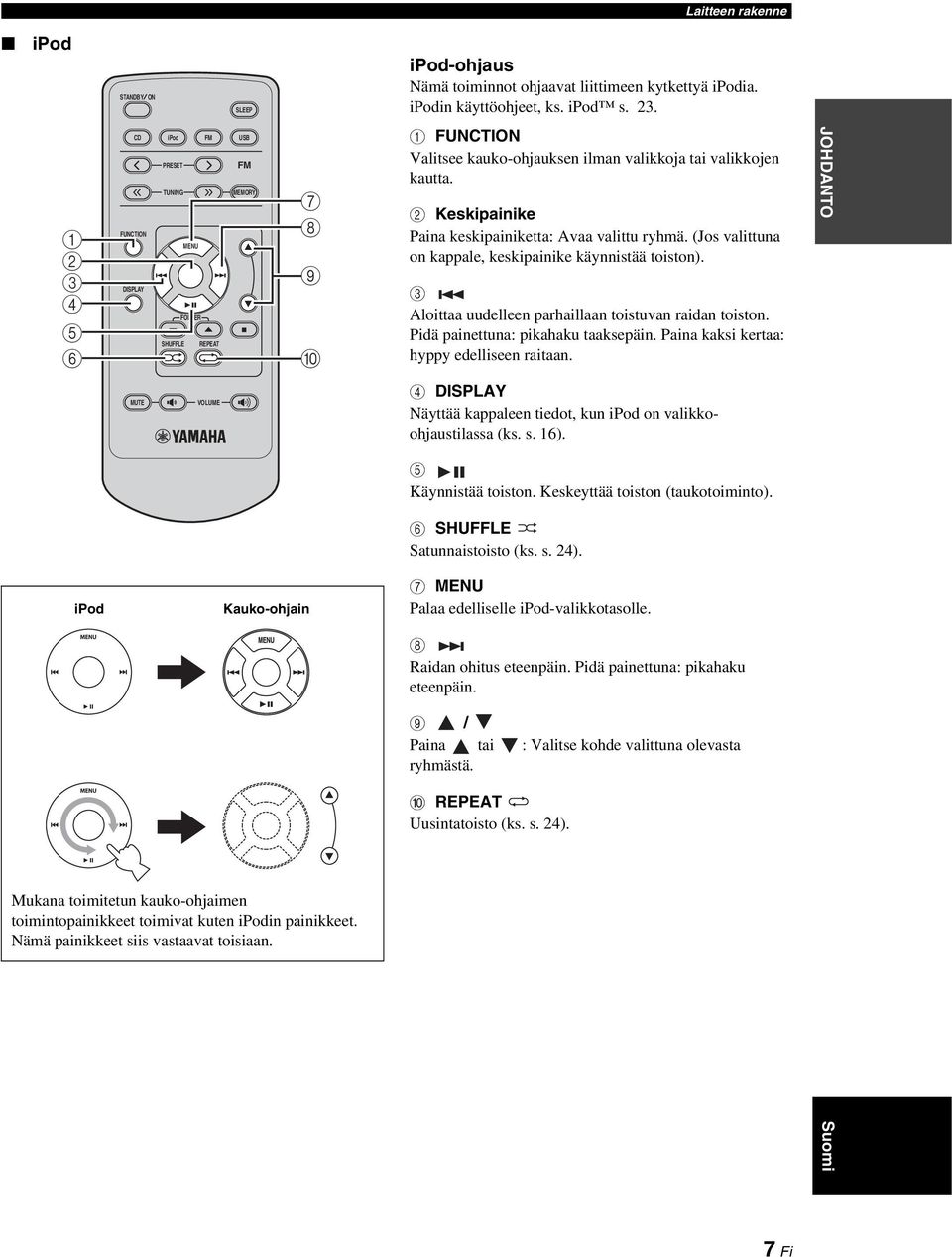

11 Laitteen rakenne ipod ipod-ohjaus Nämä toiminnot ohjaavat liittimeen kytkettyä ipodia. ipodin käyttöohjeet, ks. ipod s. 23. CD ipod USB SHUFFLE REPEAT Valitsee kauko-ohjauksen ilman valikkoja tai valikkojen kautta. 2 Keskipainike Paina keskipainiketta: Avaa valittu ryhmä. (Jos valittuna on kappale, keskipainike käynnistää toiston). 3 Aloittaa uudelleen parhaillaan toistuvan raidan toiston. Pidä painettuna: pikahaku taaksepäin. Paina kaksi kertaa: hyppy edelliseen raitaan. JOHDANTO 4 Näyttää kappaleen tiedot, kun ipod on valikkoohjaustilassa (ks. s. 16). 5 Käynnistää toiston. Keskeyttää toiston (taukotoiminto). 6 SHUFFLE Satunnaistoisto (ks. s. 24). ipod Kauko-ohjain 7 Palaa edelliselle ipod-valikkotasolle. 8 Raidan ohitus eteenpäin. Pidä painettuna: pikahaku eteenpäin. 9 / Paina tai : Valitse kohde valittuna olevasta ryhmästä. 0 REPEAT Uusintatoisto (ks. s. 24). Mukana toimitetun kauko-ohjaimen toimintopainikkeet toimivat kuten ipodin painikkeet. Nämä painikkeet siis vastaavat toisiaan. Suomi 7 Fi

12 PHONES CD ipod USB SHUFFLE REPEAT INPUT Laitteen rakenne Kauko-ohjaimen käyttöönotto Kauko-ohjain sisältää jo paristot. Ennen kuin käytät kauko-ohjainta ensimmäisen kerran, vedä eristävä kalvo pois (kuten kuvassa). Kauko-ohjaimen käyttö Kauko-ohjain toimii enintään 6 m päässä ohjattavasta laitteesta. Osoita sillä suoraan kauko-ohjaussignaalien vastaanotinta (ks. s. 3). Eristävä kalvo Enintään 6 m y Poista läpinäkyvä kalvo, ennen kuin käytät kauko-ohjainta. Kauko-ohjaimen paristojen vaihtaminen Mikäli kauko-ohjaimen toimintaetäisyys lyhenee, vaihda paristo. Älä kaada nestettä kauko-ohjaimen päälle. Älä pudota kauko-ohjainta. On kiellettyä säilyttää kauko-ohjainta edes vähän aikaa seuraavissa olosuhteissa: kuumassa tai kosteassa, kuten lähellä lämmitintä tai kylpyhuoneessa erittäin kylmässä paikassa pölyisessä paikassa Avaa kansi puikolla. Vaihda paristo. Vaihda tilalle uusi CR2025- paristo. Sulje kansi. Laita paristo paristotilaan siellä olevien napaisuusmerkkien (+ ja -) suuntaisesti. Poista tyhjentynyt paristo heti kauko-ohjaimesta. Tyhjä paristo voi räjähtää tai vuotaa happoa. Hävitä vuotanut paristo heti. Suojaa iho ja vaatteet paristosta vuotaneelta hapolta. Puhdista paristotila hyvin, ennen kuin laitat uudet paristot kauko-ohjaimeen. Hävitä paristot jätehuolto-ohjeiden mukaan. 8 Fi

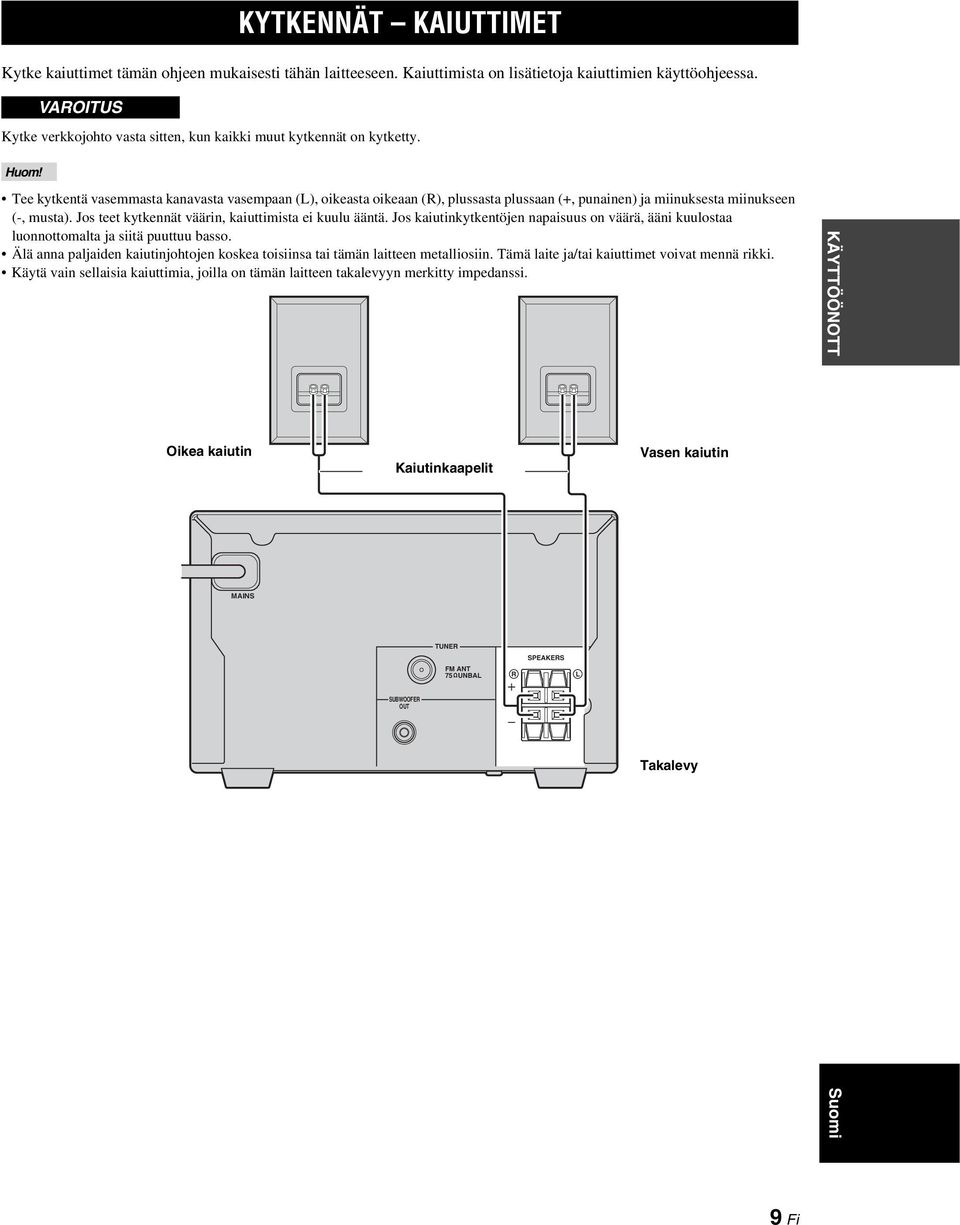

13 KYTKENNÄT KAIUTTIMET Kytke kaiuttimet tämän ohjeen mukaisesti tähän laitteeseen. Kaiuttimista on lisätietoja kaiuttimien käyttöohjeessa. VAROITUS Kytke verkkojohto vasta sitten, kun kaikki muut kytkennät on kytketty. KYTKENNÄT KAIUTTIMET Tee kytkentä vasemmasta kanavasta vasempaan (L), oikeasta oikeaan (R), plussasta plussaan (+, punainen) ja miinuksesta miinukseen (-, musta). Jos teet kytkennät väärin, kaiuttimista ei kuulu ääntä. Jos kaiutinkytkentöjen napaisuus on väärä, ääni kuulostaa luonnottomalta ja siitä puuttuu basso. Älä anna paljaiden kaiutinjohtojen koskea toisiinsa tai tämän laitteen metalliosiin. Tämä laite ja/tai kaiuttimet voivat mennä rikki. Käytä vain sellaisia kaiuttimia, joilla on tämän laitteen takalevyyn merkitty impedanssi. KÄYTTÖÖNOTT O Oikea kaiutin Kaiutinkaapelit Vasen kaiutin MAINS TUNER ANT 75 UNBAL R SPEAKERS L SUBWOOFER OUT Takalevy Suomi 9 Fi

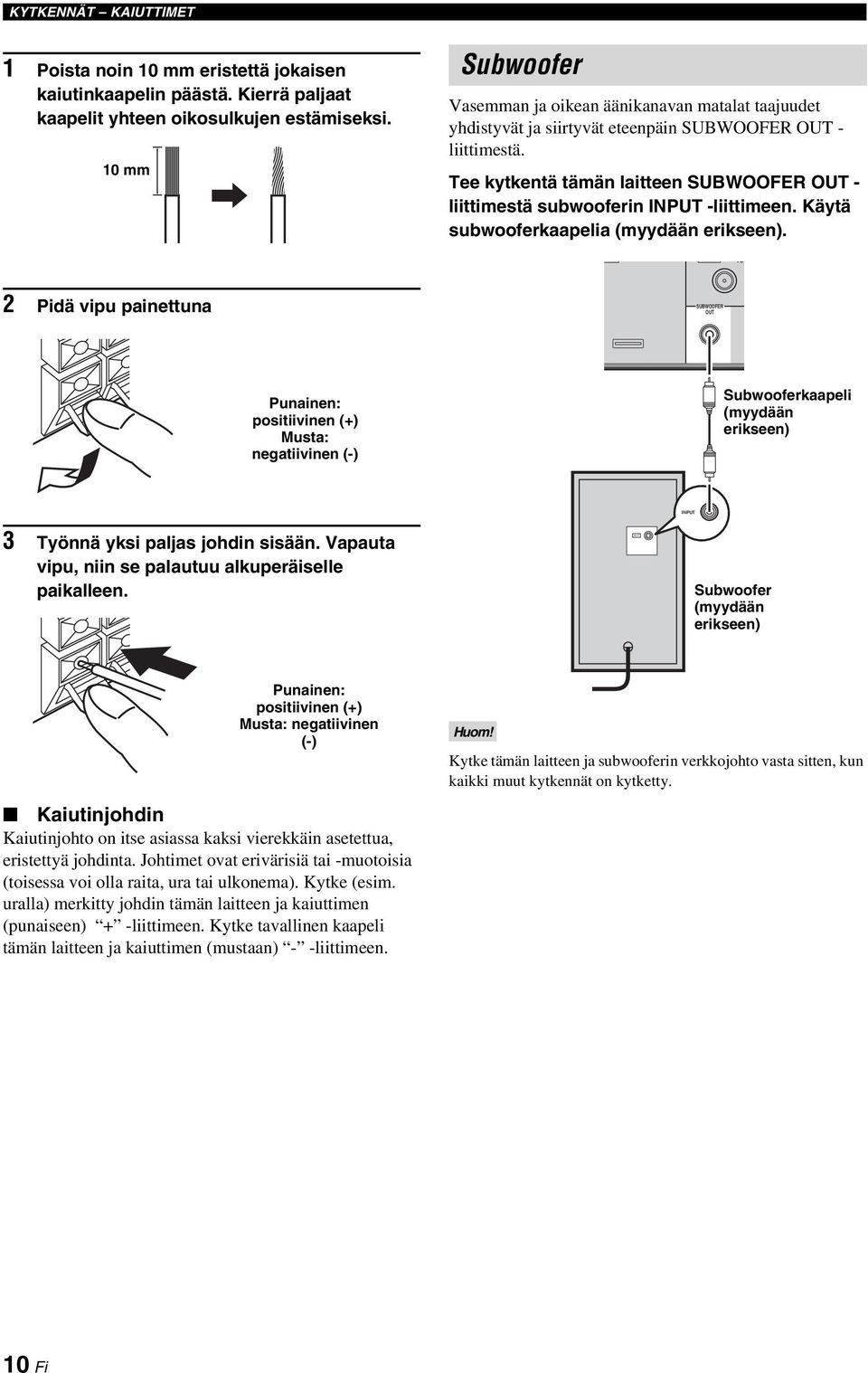

14 INPUT KYTKENNÄT KAIUTTIMET 1 Poista noin 10 mm eristettä jokaisen kaiutinkaapelin päästä. Kierrä paljaat kaapelit yhteen oikosulkujen estämiseksi. 10 mm Subwoofer Vasemman ja oikean äänikanavan matalat taajuudet yhdistyvät ja siirtyvät eteenpäin SUBWOOFER OUT - liittimestä. Tee kytkentä tämän laitteen SUBWOOFER OUT - liittimestä subwooferin INPUT -liittimeen. Käytä subwooferkaapelia (myydään erikseen). TUN 2 Pidä vipu painettuna SUBWOOFER OUT Punainen: positiivinen (+) Musta: negatiivinen (-) Subwooferkaapeli (myydään erikseen) INPUT 3 Työnnä yksi paljas johdin sisään. Vapauta vipu, niin se palautuu alkuperäiselle paikalleen. Subwoofer (myydään erikseen) Punainen: positiivinen (+) Musta: negatiivinen (-) Kaiutinjohdin Kaiutinjohto on itse asiassa kaksi vierekkäin asetettua, eristettyä johdinta. Johtimet ovat erivärisiä tai -muotoisia (toisessa voi olla raita, ura tai ulkonema). Kytke (esim. uralla) merkitty johdin tämän laitteen ja kaiuttimen (punaiseen) + -liittimeen. Kytke tavallinen kaapeli tämän laitteen ja kaiuttimen (mustaan) - -liittimeen. Kytke tämän laitteen ja subwooferin verkkojohto vasta sitten, kun kaikki muut kytkennät on kytketty. 10 Fi

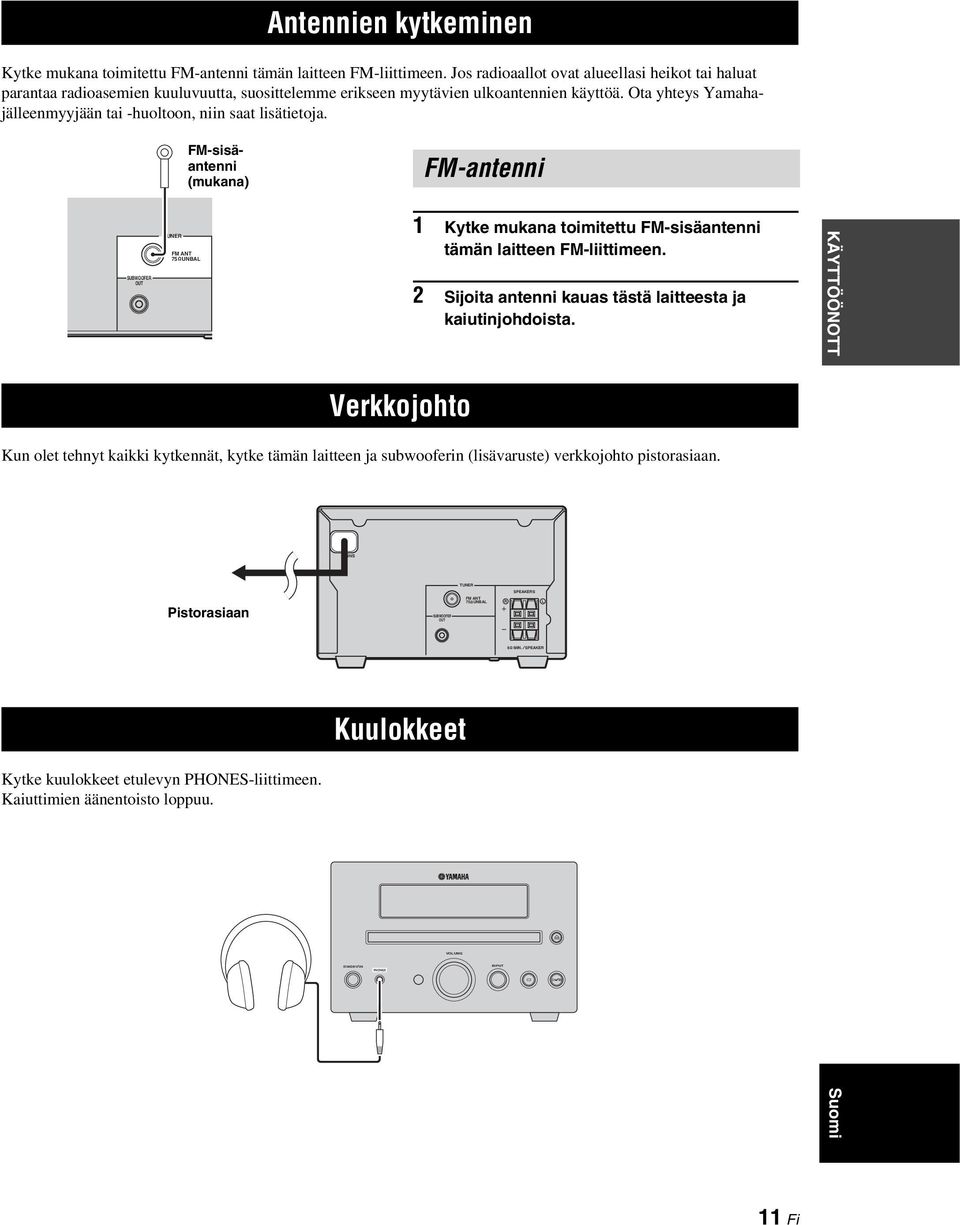

15 Antennien kytkeminen Antennien kytkeminen Kytke mukana toimitettu -antenni tämän laitteen -liittimeen. Jos radioaallot ovat alueellasi heikot tai haluat parantaa radioasemien kuuluvuutta, suosittelemme erikseen myytävien ulkoantennien käyttöä. Ota yhteys Yamahajälleenmyyjään tai -huoltoon, niin saat lisätietoja. -sisäantenni (mukana) -antenni SUBWOOFER OUT TUNER ANT 75 UNBAL 1 Kytke mukana toimitettu -sisäantenni tämän laitteen -liittimeen. 2 Sijoita antenni kauas tästä laitteesta ja kaiutinjohdoista. KÄYTTÖÖNOTT O Verkkojohto Kun olet tehnyt kaikki kytkennät, kytke tämän laitteen ja subwooferin (lisävaruste) verkkojohto pistorasiaan. MAINS TUNER SPEAKERS Pistorasiaan SUBWOOFER OUT ANT 75 UNBAL R L 6 MIN. SPEAKER Kuulokkeet Kytke kuulokkeet etulevyn PHONES-liittimeen. Kaiuttimien äänentoisto loppuu. PHONES INPUT Suomi 11 Fi

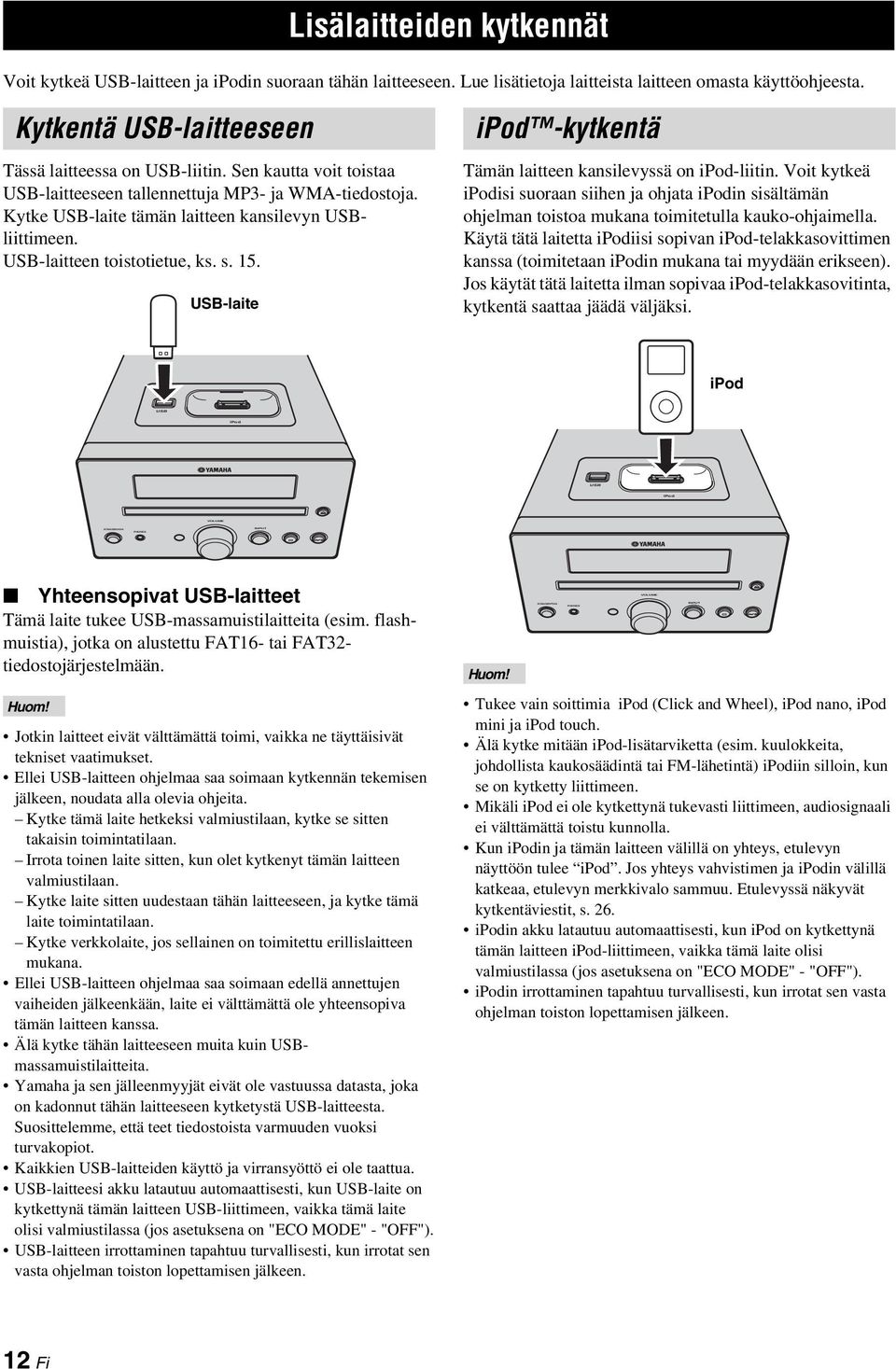

16 PHONES USB ipod INPUT PHONES USB ipod INPUT Lisälaitteiden kytkennät Lisälaitteiden kytkennät Voit kytkeä USB-laitteen ja ipodin suoraan tähän laitteeseen. Lue lisätietoja laitteista laitteen omasta käyttöohjeesta. Kytkentä USB-laitteeseen Tässä laitteessa on USB-liitin. Sen kautta voit toistaa USB-laitteeseen tallennettuja MP3- ja WMA-tiedostoja. Kytke USB-laite tämän laitteen kansilevyn USBliittimeen. USB-laitteen toistotietue, ks. s. 15. USB-laite ipod -kytkentä Tämän laitteen kansilevyssä on ipod-liitin. Voit kytkeä ipodisi suoraan siihen ja ohjata ipodin sisältämän ohjelman toistoa mukana toimitetulla kauko-ohjaimella. Käytä tätä laitetta ipodiisi sopivan ipod-telakkasovittimen kanssa (toimitetaan ipodin mukana tai myydään erikseen). Jos käytät tätä laitetta ilman sopivaa ipod-telakkasovitinta, kytkentä saattaa jäädä väljäksi. ipod Yhteensopivat USB-laitteet Tämä laite tukee USB-massamuistilaitteita (esim. flashmuistia), jotka on alustettu FAT16- tai FAT32- tiedostojärjestelmään. Jotkin laitteet eivät välttämättä toimi, vaikka ne täyttäisivät tekniset vaatimukset. Ellei USB-laitteen ohjelmaa saa soimaan kytkennän tekemisen jälkeen, noudata alla olevia ohjeita. Kytke tämä laite hetkeksi valmiustilaan, kytke se sitten takaisin toimintatilaan. Irrota toinen laite sitten, kun olet kytkenyt tämän laitteen valmiustilaan. Kytke laite sitten uudestaan tähän laitteeseen, ja kytke tämä laite toimintatilaan. Kytke verkkolaite, jos sellainen on toimitettu erillislaitteen mukana. Ellei USB-laitteen ohjelmaa saa soimaan edellä annettujen vaiheiden jälkeenkään, laite ei välttämättä ole yhteensopiva tämän laitteen kanssa. Älä kytke tähän laitteeseen muita kuin USBmassamuistilaitteita. Yamaha ja sen jälleenmyyjät eivät ole vastuussa datasta, joka on kadonnut tähän laitteeseen kytketystä USB-laitteesta. Suosittelemme, että teet tiedostoista varmuuden vuoksi turvakopiot. Kaikkien USB-laitteiden käyttö ja virransyöttö ei ole taattua. USB-laitteesi akku latautuu automaattisesti, kun USB-laite on kytkettynä tämän laitteen USB-liittimeen, vaikka tämä laite olisi valmiustilassa (jos asetuksena on "ECO MODE" - "OFF"). USB-laitteen irrottaminen tapahtuu turvallisesti, kun irrotat sen vasta ohjelman toiston lopettamisen jälkeen. Tukee vain soittimia ipod (Click and Wheel), ipod nano, ipod mini ja ipod touch. Älä kytke mitään ipod-lisätarviketta (esim. kuulokkeita, johdollista kaukosäädintä tai -lähetintä) ipodiin silloin, kun se on kytketty liittimeen. Mikäli ipod ei ole kytkettynä tukevasti liittimeen, audiosignaali ei välttämättä toistu kunnolla. Kun ipodin ja tämän laitteen välillä on yhteys, etulevyn näyttöön tulee ipod. Jos yhteys vahvistimen ja ipodin välillä katkeaa, etulevyn merkkivalo sammuu. Etulevyssä näkyvät kytkentäviestit, s. 26. ipodin akku latautuu automaattisesti, kun ipod on kytkettynä tämän laitteen ipod-liittimeen, vaikka tämä laite olisi valmiustilassa (jos asetuksena on "ECO MODE" - "OFF"). ipodin irrottaminen tapahtuu turvallisesti, kun irrotat sen vasta ohjelman toiston lopettamisen jälkeen. 12 Fi

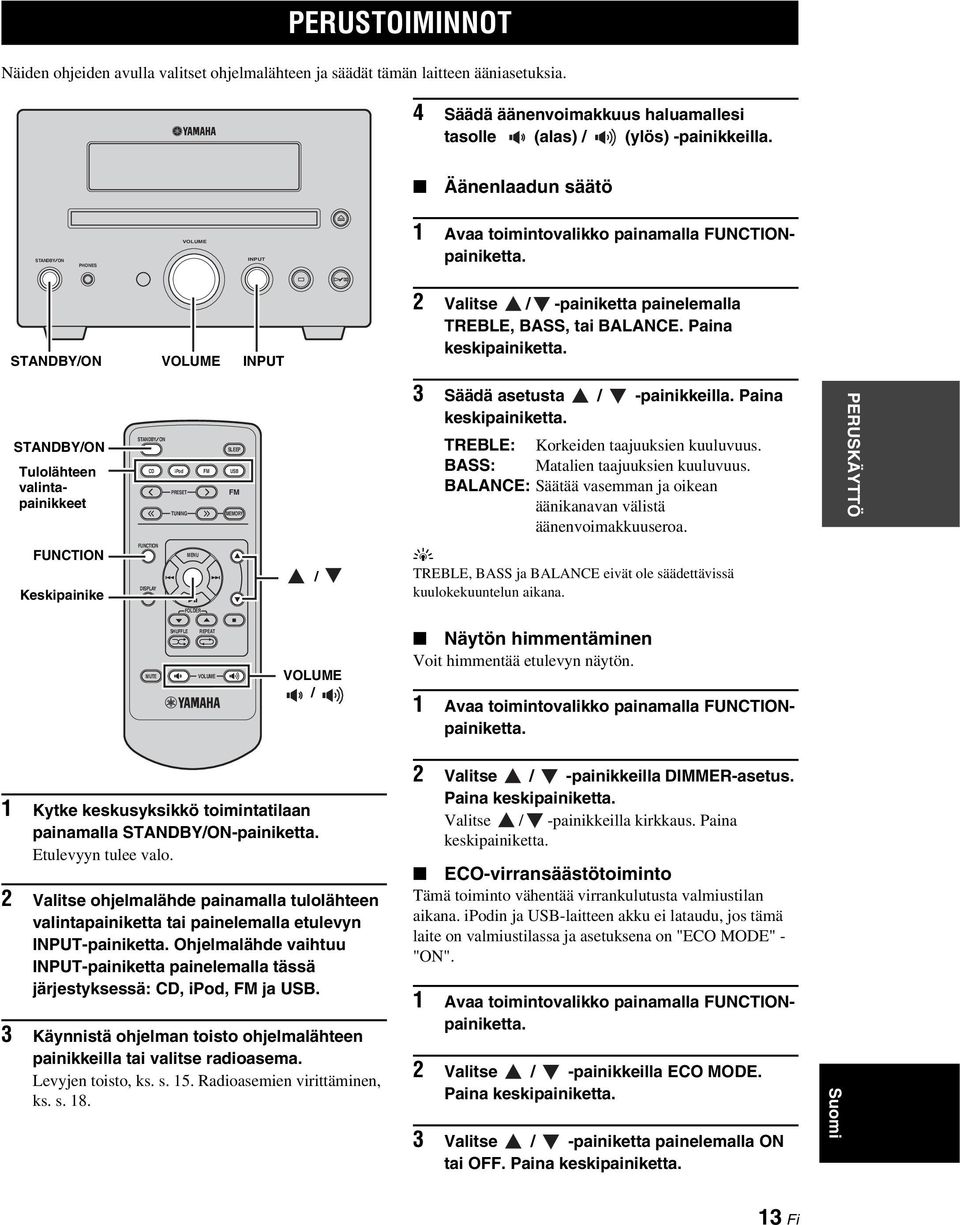

17 PERUSTOIMINNOT PERUSTOIMINNOT Näiden ohjeiden avulla valitset ohjelmalähteen ja säädät tämän laitteen ääniasetuksia. 4 Säädä äänenvoimakkuus haluamallesi tasolle (alas) / (ylös) -painikkeilla. Äänenlaadun säätö PHONES INPUT 1 Avaa toimintovalikko painamalla painiketta. STANDBY/ON INPUT 2 Valitse / -painiketta painelemalla TREBLE, BASS, tai BALANCE. Paina keskipainiketta. STANDBY/ON Tulolähteen valintapainikkeet CD ipod USB 3 Säädä asetusta / -painikkeilla. Paina keskipainiketta. TREBLE: Korkeiden taajuuksien kuuluvuus. BASS: Matalien taajuuksien kuuluvuus. BALANCE: Säätää vasemman ja oikean äänikanavan välistä äänenvoimakkuuseroa. PERUSKÄYTTÖ Keskipainike / y TREBLE, BASS ja BALANCE eivät ole säädettävissä kuulokekuuntelun aikana. SHUFFLE REPEAT / Näytön himmentäminen Voit himmentää etulevyn näytön. 1 Avaa toimintovalikko painamalla painiketta. 1 Kytke keskusyksikkö toimintatilaan painamalla STANDBY/ON-painiketta. Etulevyyn tulee valo. 2 Valitse ohjelmalähde painamalla tulolähteen valintapainiketta tai painelemalla etulevyn INPUT-painiketta. Ohjelmalähde vaihtuu INPUT-painiketta painelemalla tässä järjestyksessä: CD, ipod, ja USB. 3 Käynnistä ohjelman toisto ohjelmalähteen painikkeilla tai valitse radioasema. Levyjen toisto, ks. s. 15. Radioasemien virittäminen, ks. s Valitse / -painikkeilla DIMMER-asetus. Paina keskipainiketta. Valitse / -painikkeilla kirkkaus. Paina keskipainiketta. ECO-virransäästötoiminto Tämä toiminto vähentää virrankulutusta valmiustilan aikana. ipodin ja USB-laitteen akku ei lataudu, jos tämä laite on valmiustilassa ja asetuksena on "ECO MODE" - "ON". 1 Avaa toimintovalikko painamalla painiketta. 2 Valitse / -painikkeilla ECO MODE. Paina keskipainiketta. 3 Valitse / -painiketta painelemalla ON tai OFF. Paina keskipainiketta. Suomi 13 Fi

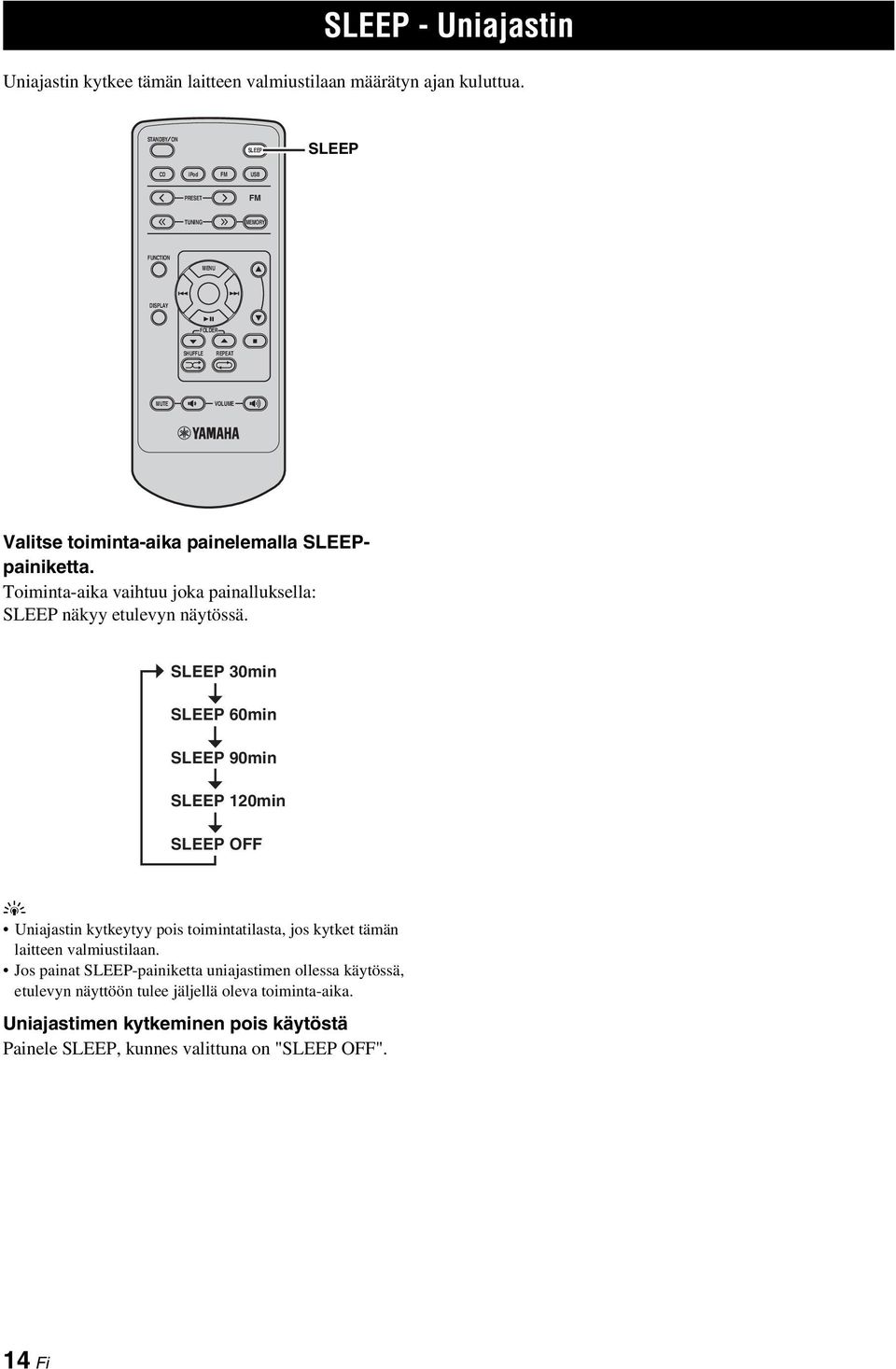

18 - Uniajastin - Uniajastin Uniajastin kytkee tämän laitteen valmiustilaan määrätyn ajan kuluttua. CD ipod USB SHUFFLE REPEAT Valitse toiminta-aika painelemalla painiketta. Toiminta-aika vaihtuu joka painalluksella: näkyy etulevyn näytössä. 30min 60min 90min 120min OFF y Uniajastin kytkeytyy pois toimintatilasta, jos kytket tämän laitteen valmiustilaan. Jos painat -painiketta uniajastimen ollessa käytössä, etulevyn näyttöön tulee jäljellä oleva toiminta-aika. Uniajastimen kytkeminen pois käytöstä Painele, kunnes valittuna on " OFF". 14 Fi

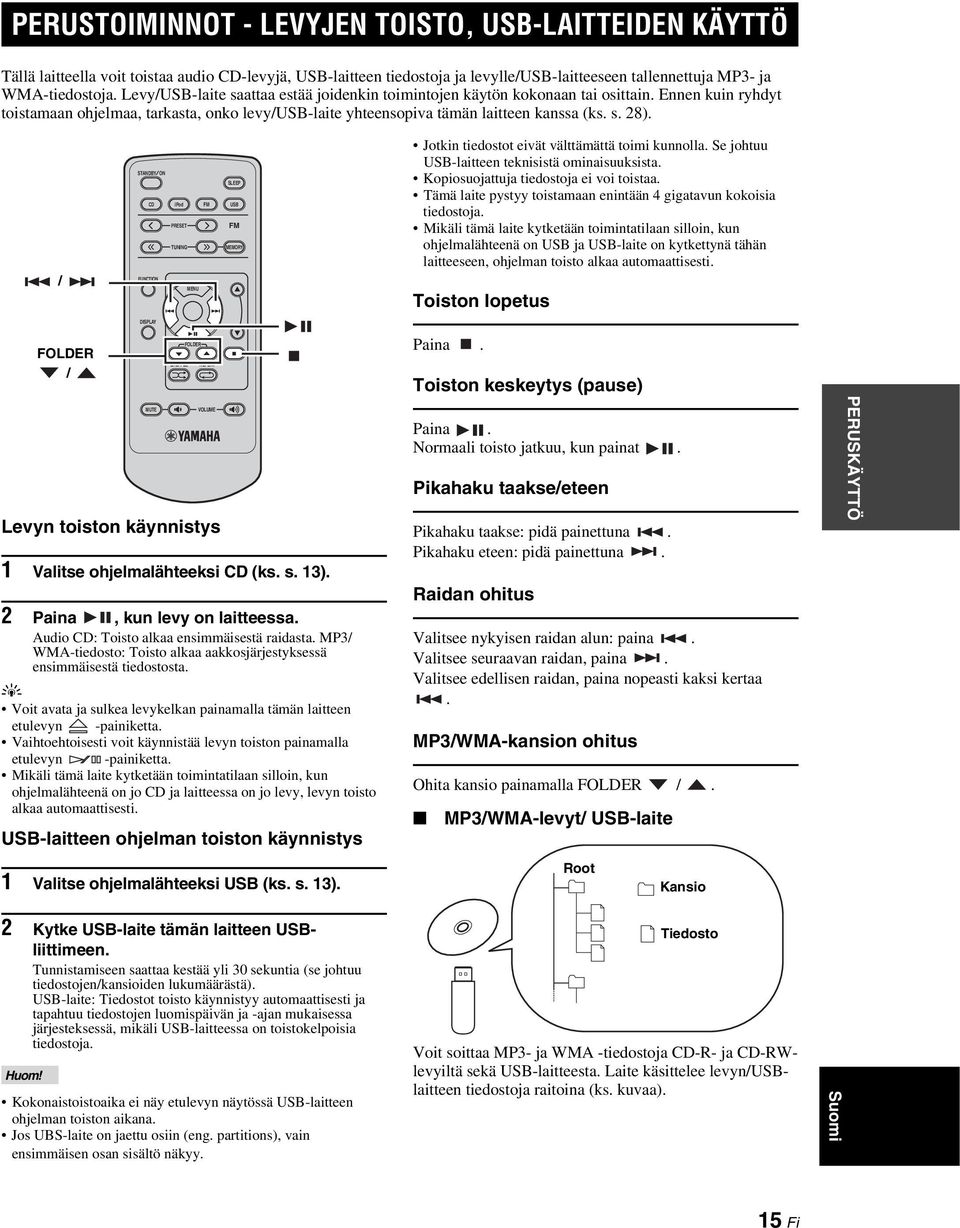

19 PERUSTOIMINNOT - LEVYJEN TOISTO, USB-LAITTEIDEN KÄYTTÖ PERUSTOIMINNOT - LEVYJEN TOISTO, USB-LAITTEIDEN KÄYTTÖ Tällä laitteella voit toistaa audio CD-levyjä, USB-laitteen tiedostoja ja levylle/usb-laitteeseen tallennettuja MP3- ja WMA-tiedostoja. Levy/USB-laite saattaa estää joidenkin toimintojen käytön kokonaan tai osittain. Ennen kuin ryhdyt toistamaan ohjelmaa, tarkasta, onko levy/usb-laite yhteensopiva tämän laitteen kanssa (ks. s. 28). / CD ipod USB Jotkin tiedostot eivät välttämättä toimi kunnolla. Se johtuu USB-laitteen teknisistä ominaisuuksista. Kopiosuojattuja tiedostoja ei voi toistaa. Tämä laite pystyy toistamaan enintään 4 gigatavun kokoisia tiedostoja. Mikäli tämä laite kytketään toimintatilaan silloin, kun ohjelmalähteenä on USB ja USB-laite on kytkettynä tähän laitteeseen, ohjelman toisto alkaa automaattisesti. Toiston lopetus / Levyn toiston käynnistys SHUFFLE 1 Valitse ohjelmalähteeksi CD (ks. s. 13). 2 Paina, kun levy on laitteessa. Audio CD: Toisto alkaa ensimmäisestä raidasta. MP3/ WMA-tiedosto: Toisto alkaa aakkosjärjestyksessä ensimmäisestä tiedostosta. y Voit avata ja sulkea levykelkan painamalla tämän laitteen etulevyn -painiketta. Vaihtoehtoisesti voit käynnistää levyn toiston painamalla etulevyn -painiketta. Mikäli tämä laite kytketään toimintatilaan silloin, kun ohjelmalähteenä on jo CD ja laitteessa on jo levy, levyn toisto alkaa automaattisesti. USB-laitteen ohjelman toiston käynnistys 1 Valitse ohjelmalähteeksi USB (ks. s. 13). REPEAT Paina. Toiston keskeytys (pause) Paina. Normaali toisto jatkuu, kun painat. Pikahaku taakse/eteen Pikahaku taakse: pidä painettuna. Pikahaku eteen: pidä painettuna. Raidan ohitus Valitsee nykyisen raidan alun: paina. Valitsee seuraavan raidan, paina. Valitsee edellisen raidan, paina nopeasti kaksi kertaa. MP3/WMA-kansion ohitus Ohita kansio painamalla /. MP3/WMA-levyt/ USB-laite Root Kansio PERUSKÄYTTÖ 2 Kytke USB-laite tämän laitteen USBliittimeen. Tunnistamiseen saattaa kestää yli 30 sekuntia (se johtuu tiedostojen/kansioiden lukumäärästä). USB-laite: Tiedostot toisto käynnistyy automaattisesti ja tapahtuu tiedostojen luomispäivän ja -ajan mukaisessa järjesteksessä, mikäli USB-laitteessa on toistokelpoisia tiedostoja. Kokonaistoistoaika ei näy etulevyn näytössä USB-laitteen ohjelman toiston aikana. Jos UBS-laite on jaettu osiin (eng. partitions), vain ensimmäisen osan sisältö näkyy. Tiedosto Voit soittaa MP3- ja WMA -tiedostoja CD-R- ja CD-RWlevyiltä sekä USB-laitteesta. Laite käsittelee levyn/usblaitteen tiedostoja raitoina (ks. kuvaa). Suomi 15 Fi

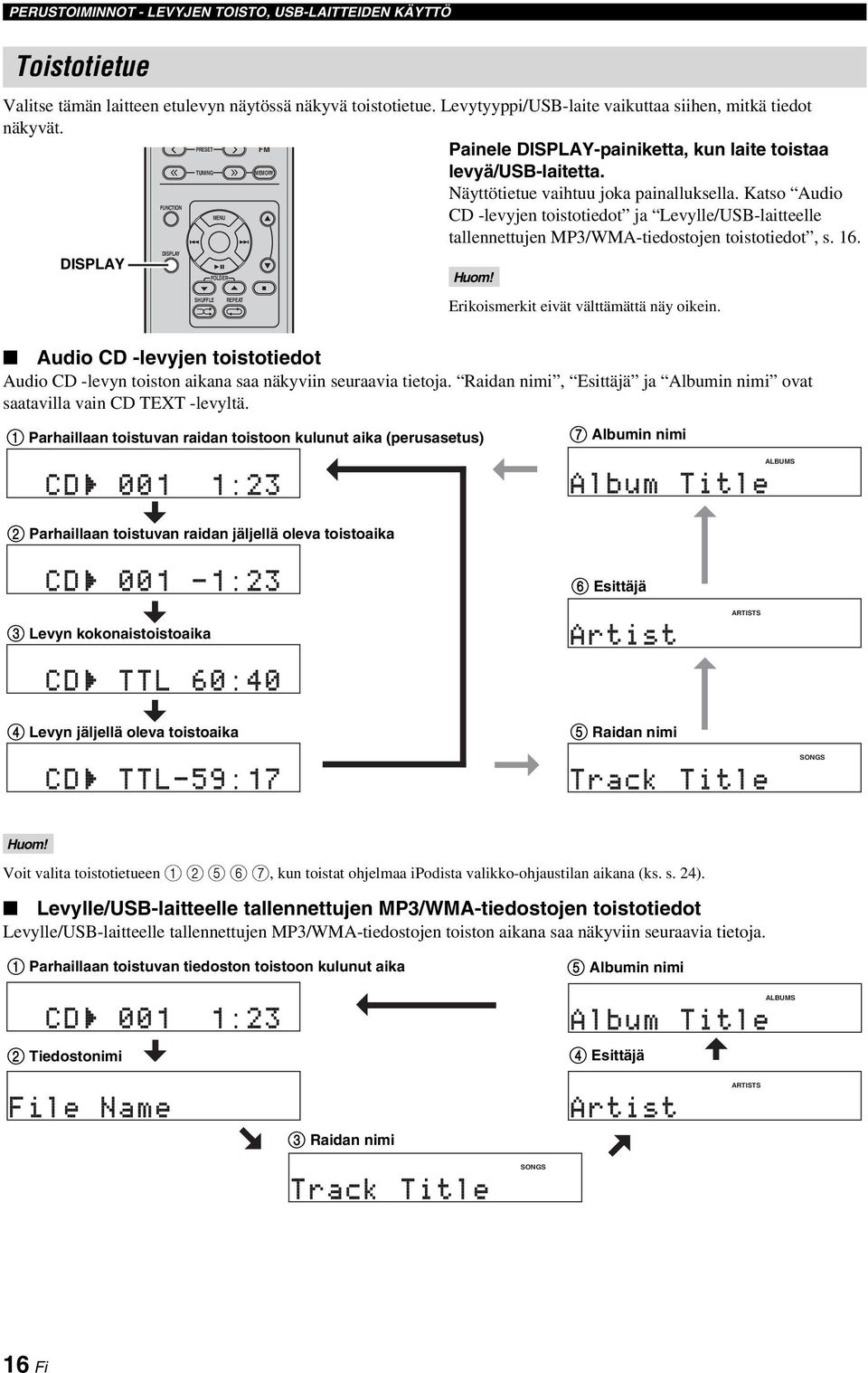

20 PERUSTOIMINNOT - LEVYJEN TOISTO, USB-LAITTEIDEN KÄYTTÖ Toistotietue Valitse tämän laitteen etulevyn näytössä näkyvä toistotietue. Levytyyppi/USB-laite vaikuttaa siihen, mitkä tiedot näkyvät. Painele -painiketta, kun laite toistaa levyä/usb-laitetta. Näyttötietue vaihtuu joka painalluksella. Katso Audio CD -levyjen toistotiedot ja Levylle/USB-laitteelle tallennettujen MP3/WMA-tiedostojen toistotiedot, s. 16. SHUFFLE REPEAT Erikoismerkit eivät välttämättä näy oikein. Audio CD -levyjen toistotiedot Audio CD -levyn toiston aikana saa näkyviin seuraavia tietoja. Raidan nimi, Esittäjä ja Albumin nimi ovat saatavilla vain CD TEXT -levyltä. 1 Parhaillaan toistuvan raidan toistoon kulunut aika (perusasetus) 7 Albumin nimi ALBUMS 2 Parhaillaan toistuvan raidan jäljellä oleva toistoaika 6 Esittäjä 3 Levyn kokonaistoistoaika ARTISTS 4 Levyn jäljellä oleva toistoaika 5 Raidan nimi SONGS Voit valita toistotietueen , kun toistat ohjelmaa ipodista valikko-ohjaustilan aikana (ks. s. 24). Levylle/USB-laitteelle tallennettujen MP3/WMA-tiedostojen toistotiedot Levylle/USB-laitteelle tallennettujen MP3/WMA-tiedostojen toiston aikana saa näkyviin seuraavia tietoja. 1 Parhaillaan toistuvan tiedoston toistoon kulunut aika 5 Albumin nimi ALBUMS 2 Tiedostonimi 4 Esittäjä ARTISTS 3 Raidan nimi SONGS 16 Fi

21 PERUSTOIMINNOT - LEVYJEN TOISTO, USB-LAITTEIDEN KÄYTTÖ Uusintatoisto (Repeat Play) Voit uusintatoistaa valitsemasi kohteen levyltä/usblaitteesta. Satunnaistoisto (Shuffle Play) Voit toistaa levyn/usb-laitteen raidat satunnaisessa järjestyksessä. CD ipod USB Satunnaistoiston aikana levyn jäljellä olevaa toistoaikaa ei saa näkyviin. CD ipod USB SHUFFLE REPEAT REPEAT SHUFFLE SHUFFLE REPEAT PERUSKÄYTTÖ 1 Käynnistä uusintatoistettavan levyn tai raidan toisto. 2 Valitse haluamasi uusintatoiston kohde painelemalla REPEAT. Etulevyn näytössä näkyvä uusintatoiston kohde vaihtuu joka painalluksella seuraavasti. Audio CD REPEAT ONE (Raidan uusintatoisto) REPEAT ALL (Koko levyn uusintatoisto) Off - Ei mitään (Normaali toisto) MP3/WMA-levy/ USB-laite REPEAT ONE (Raidan uusintatoisto) REPEAT (Kansion uusintatoisto) REPEAT ALL (Koko levyn uusintatoisto) Paina SHUFFLE. Etulevyn näytössä näkyvä satunnaistoiston kohde vaihtuu joka painalluksella seuraavasti. Audio CD SHUFFLE ALL (Satunnaistoista kaikki) MP3/WMA-levy/ USB-laite Off - Ei mitään (Normaali toisto) SHUFFLE * (Satunnaistoista kansio) SHUFFLE ALL (Satunnaistoista kaikki) Off - Ei mitään (Normaali toisto) * SHUFFLE soittaa kansion sisältämät raidat satunnaisessa järjestyksessä. Off - Ei mitään (Normaali toisto) Uusintatoiston kytkeminen pois käytöstä Painele REPEAT, kunnes uusintatoiston tunnus häviää etulevyn näytöstä, tai paina. Satunnaistoiston kytkeminen pois käytöstä Painele SHUFFLE, kunnes satunnaistoiston tunnus häviää etulevyn näytöstä, tai paina. Suomi 17 Fi

22 -RADIO Radioasemat saat kuuluviin kahdella tavalla: voit laittaa virittimen etsimään kanavat tai voit ohjata hakua itse. Automaattinen haku löytää asemat helposti, jos signaali on voimakas ja häiriötön. Jos signaali on heikko, ohjaa virittämistä itse. Muistipaikoille voi tallentaa 30 asemaa. Viritin voi hakea ja tallentaa asemat itse, tai voit itse ohjata hakua ja tallentamista. Automaattiviritys Automaattinen haku löytää asemat helposti, jos signaali on voimakas ja häiriötön. -RADIO Käyttäjän ohjaama asemahaku Jos signaali on heikko, ohjaa virittämistä itse. CD ipod USB CD ipod USB / / SHUFFLE REPEAT SHUFFLE REPEAT 1 Valitse -radio painamalla. 2 Käynnistä automaattiviritys pitämällä painettuna /. AUTO näkyy etulevyn näytössä. Tämä laite tunnistaa automaattisesti radioaseman, jolla on voimakas signaali. Haku päättyy silloin automaattisesti. AUTO häviää etulevyn näytöstä. 1 Valitse -radio painamalla. 2 Viritä aseman taajuus itse painelemalla /. y Jos virität -aseman kuuluviin itse, viritin valitsee automaattisesti käyttöön monoäänen, koska silloin häiriöitä on vähemmän. 18 Fi

23 -RADIO Automaattiviritys muistipaikoille Valitse haluamasi viritystapa tämän luvun ohjeiden mukaan. Käyttäjän ohjaama asemahaku Voit itse tallentaa muistipaikoille enintään 30 asemaa. CD ipod USB CD ipod USB Keskipainike Keskipainike / SHUFFLE REPEAT SHUFFLE REPEAT 1 Valitse -radio painamalla. 2 Pidä painettuna -painike 2 sekuntia tai pidempään. "AUTO " ja Push Center Key näkyvät vuorotellen etulevyn näytössä. Jos haluat keskeyttää, paina. 3 Käynnistä automaattihaku painamalla keskipainiketta. Automaattitallennus aloittaa pienimmästä taajuudesta ja jatkaa suurempien taajuusalueiden suuntaan. Viritin tallentaa automaattisesti löytämänsä asemat numeroiduille muistipaikoille. 1 Viritä kuuluviin radioasema, jonka haluat tallentaa. Ks. s. 18, viritysohjeet. 2 Paina. Etulevyn näytössä on ja, kunnes kytket käyttäjän ohjaaman tallennuksen pois käytöstä. Jos haluat keskeyttää, paina. 3 Valitse muistipaikkanumero painelemalla / -painiketta. 4 Paina keskipainiketta, kun valitsemasi muistipaikkanumero vilkkuu. häviää etulevyn näytöstä. VIRITIN 4 Haku päättyy, kun asema löytyy, jotta laite voi tallentaa sen muistipaikalle. 5 Sitten haku käynnistyy uudelleen, ja laite etsii seuraavan aseman. 5 Toista vaiheet 1-4, kunnes kaikki haluamasi asemat ovat muistissa. Automaattitallennus voi tallentaa muistiin 30 -asemaa. Muistipaikalla jo oleva asema häviää, jos tallennat sen tilalle uuden aseman. Suomi 19 Fi

24 -RADIO Muistissa olevan aseman kuuntelu Viritä muistiin tallennettu asema kuunneltavaksi valitsemalla aseman muistipaikka (ks. s. 19). CD ipod USB / Keskipainike / SHUFFLE REPEAT 1 Valitse -radio painamalla. 2 Paina / : valitse muistiin tallennettu asema. Aseman poistaminen muistipaikalta 1 Valitse -radio painamalla. 2 Avaa toimintovalikko painamalla painiketta. Valitse / -painiketta painelemalla DELETE. Paina keskipainiketta. 3 Valitse / -painiketta painelemalla poistettava muistipaikka. Paina keskipainiketta. 20 Fi

25 RDS (Radio Data System) on -radioasemien tiedonsiirtojärjestelmä, joka on käytössä jo monessa maassa. RDSpalveluja toteuttavat verkkoasemat. Tämä laite pystyy vastaanottamaan RDS-aseman vastaanoton aikana erilaisia RDStietoja, joita ovat esimerkiksi radioaseman nimi (PS, program service name), ohjelmatyypin tunnistus (PTY, program type), lähetyksen ohessa kulkevat radioviestit (RT, radio text) ja kellonaika (CT, clock time). RDS-ohjelmatyypin valinta Valitse yksi 15:sta RDS-ohjelmatyypistä; laite etsii kyseistä ohjelmaa käytettävissä olevista muistipaikkaasemista. RDS (vain mallit U.K., EUROPE) 4 Valitse ohjelmatyyppi painamalla /. Etulevyn näytössä näkyy valitun ohjelmatyypin tunnus. Ohjelmatyyppi Kuvaus News Uutiset CD ipod USB Affairs Info Ajankohtaisohjelma Tärkeää tietoa Keskipainike / Sport Educate Drama Urheilu Opetus Draama SHUFFLE REPEAT Culture Kulttuuri Science Tiede Varied Pop M Rock M Sekalaista Popmusiikki Rockmusiikki VIRITIN 1 Valitse -radio painamalla. 2 Avaa toimintovalikko painamalla painiketta. Ks. s. 18, viritysohjeet. 3 Kytke / -painiketta painamalla laite PTY SEEK -toimintatilaan. Etulevyn näytössä vilkkuu valitun ohjelmatyypin tunnus. y Poista PTY SEEK -toimintatila käytöstä painamalla uudestaan tai. Easy M Light M Classics Other M Easy listening Kevyt klassinen Klassinen Muu musiikki Suomi 21 Fi

26 RDS (vain mallit U.K., EUROPE) 5 Paina keskipainiketta, niin viritin alkaa hakea ohjelmatyyppiä muistissa olevien RDSasemien joukosta. Jos valittua ohjelmatyyppiä lähettävä asema löytyy, viritin keskeyttää haun ja etulevyn näyttöön tulee palveluntarjoajan nimi ja PTY-ohjelmatyyppitunnus. Ellei yksikään asema lähetä valittua ohjelmatyyppiä, näkyviin palautuu valittuna olevan aseman viritystaajuus. CD ipod USB 6 Toista vaihetta 4, kunnes olet löytänyt haluamasi aseman. RDS-tiedon valinta Laitteessa on neljä RDS-tiedon näyttötilaa. PS (aseman nimi), PTY (ohjelmatyyppi), RT (radioteksti) ja CT (kellonaika). Vastaava tunnus näkyy etulevyn näytössä. Voit valita RDS-tietueen vasta sitten, kun vastaava RDSmerkkivalo näkyy etulevyn näytössä. Kaikkien RDS-tietueiden lataaminen saattaa kestää kauan. Vain kuuluviin viritetyn aseman lähettämät RDS-tiedot ovat käytettävissäsi (valikoima on asemakohtainen, kaikki asemat eivät tarjoa kaikkia RDS-palveluja). Laite pystyy vastaanottamaan RDS-tietoa vain, jos radioaseman lähetyssignaali on riittävän voimakas. Varsinkin RT-tieto sisältää paljon dataa, joten heikkosignaalisen aseman kuuntelun aikana näyttöön ei välttämättä syty RT-tiedon valmiustilailmaisinta, vaikka muut valmiustilat näkyisivätkin. Jos signaalin kuuluvuus on huono, pidä silloin painettuna /, niin "AUTO" häviää etulevyn näytöstä. Jos ulkoiset häiriötekijät alkavat heikentää RDS-aseman signaalivoimakkuutta, voi RDS-tietopalvelujen välittyminen äkillisesti keskeytyä ja näyttöön tulee "...WAIT". Radiotekstistä (RDS-tieto RT) tämä vahvistin pystyy näyttämään enintään 64 aakkosnumeerista merkkiä (myös umlaut). Alaviiva "_" näkyy sellaisten merkkien tilalla, joita viritin ei pysty näyttämään. Kun kuuluviin on viritetty RDS-asema, valitse RDS-tietue painelemalla. SHUFFLE PS Valitse PS, jos haluat nähdä parhaillaan vastaanotettavan RDS-ohjelman nimen. Valitse PTY, jos haluat nähdä parhaillaan vastaanotettavan RDS-ohjelman tyypin. Valitse RT, jos haluat nähdä tietoja parhaillaan vastaanotettavasta RDS-ohjelmasta. Valitse "CT", jos haluat nähdä kellonajan. REPEAT PTY RT CT Taajuus 22 Fi

27 Mukana toimitetulla kauko-ohjaimella ohjaat tämän laitteen lisäksi telakkaan kytkettyä ipodia. ipod Kun olet kytkenyt ipod-soittimesi tämän laitteen kansilevyn telakkaan (ks. s. 12), voit ohjata ipod-soitinta mukana toimitetulla kauko-ohjaimella. ipodin toimintoja voi ohjata etulevyn näytön kautta (valikko-ohjaus) tai ilman valikkoja (kauko-ohjaus ilman valikkoja). Tukee vain soittimia ipod (Click and Wheel), ipod nano, ipod mini ja ipod touch. ipodin malli ja ohjelmistoversio saattavat estää joidenkin toimintojen käytön. y Täydellinen luettelo kauko-ohjaimella käytettävistä ipod-toiminnoista: ks. ipod (ks. s. 7). ipodin käyttöön liittyvät viestit etulevyn näytössä: ks. kappale ipod, VIANMÄÄRITYS (ks. s. 26). Kauko-ohjaus ilman valikkoja Kun käytössä on kauko-ohjaus ilman valikkoja, käytä ipod ipodin valikkoa ipodin kautta tai tämän laitteiston kaukoohjaimella. CD ipod USB Keskipainike SHUFFLE REPEAT IPODIN OHJAUS / 1 Valitse ipod ohjelmalähteeksi painamalla ipod. 2 Valitse ja / -painikkeella näkyviin ipod MODE etulevyn näyttöön. Paina keskipainiketta. 3 Valitse / -painikkeella SIMPLE REMOTE. Paina keskipainiketta, kun SIMPLE REMOTE vilkkuu etulevyn näytössä. Vaihtoehtoisesti voit valita valikko-ohjauksen: valitse silloin / -painikkeella näkyviin BROWSE etulevyn näyttöön. Lisätietoja sivulla Selaa ipodin valikkoa / / / keskipainikkeella. Käynnistä valittuna olevan kappaleen (tai ryhmän) toisto painamalla keskipainiketta. MUUT TOIMINNOT Suomi 23 Fi

28 IPODIN OHJAUS Valikko-ohjaus Valikko-ohjaustilan aikana voit selata ipodin valikkoa tämän laitteen etulevyn näytön kautta. Tämän laitteen etulevyn näyttö ei pysty näyttämään joitakin kirjainmerkkejä. Sellaisen merkin kohdalla on alaviiva "_". ipod-valikko 3 Toista vaihetta 2, kunnes valittuna on haluamasi kohta. Käynnistä kohdan (ryhmän tai raidan) toisto painamalla keskipainiketta. y Kun käytössä on valikko-ohjaus, voit kappaleen (tai ryhmän) toiston aikana valita etulevyn näytön tietotietueen (esim. kappaleen nimi, toistoon kulunut aika, esittäjän nimi, albumin nimi). Valitse tietue painamalla. Uusintatoisto (Repeat Play) Voit uusintatoistaa valitsemasi kohteen ipodista. Valitse haluamasi uusintatoiston kohde painelemalla REPEAT. Uusintatoistotapa vaihtuu joka painalluksella seuraavasti. Tarkista toiminnon käyttö myös ipodin ohjeista. 1 Valitse soittimen valikko-ohjaus. Jos haluat valita valikko-ohjaustilan, katso ohjeet kohdasta 3 "Kauko-ohjaus ilman valikkoja", s. 23. Etulevyn näyttöön tulee ipodin aloitusvalikko. Toimintaohje y Toimintaohjeessa (ks. s. 4) näkyy, mitä nuolipainikkeita voit käyttää eri vaiheissa. 2 Valitse valikko nuolella /. Avaa valitsemasi valikko painamalla keskipainiketta. Näkyviin tulee valitun valikon ensimmäinen kohta. One (Kappaleen uusintatoisto) All (Valitun ryhmän uusintatoisto) Off - Ei mitään Satunnaistoisto (Shuffle Play) Voit toistaa ipodin raidat satunnaisessa järjestyksessä. Paina SHUFFLE. Satunnaistoistotapa vaihtuu joka painalluksella seuraavasti. Tarkista toiminnon käyttö myös ipodin ohjeista. Songs (Kappaleiden satunnaistoisto) Albums (Albumien satunnaistoisto) Off - Ei mitään ARTISTS y Vaihtuvan tiedon ilmaisimet (ks. s. 4) näyttävät, mikä ipodvalikko on parhaillaan valittuna. Palaa ipodin edelliselle valikkotasolle painamalla. 24 Fi

29 Lue taulukko, ellei laite toimi kunnolla. Mikäli vikaa ei ole mainittu luettelossa tai ohjeista ei ole apua, sammuta tämä laite, irrota sen verkkojohto pistorasiasta ja ota yhteys lähimpään valtuutettuun Yamaha-huoltoon. Yleistä VIANMÄÄRITYS Ongelma Syy Mitä pitää tehdä? katso sivu Vahvistin ei kytkeydy toimintatilaan, tai se asettuu valmiustilaan pian virrankytkeytymisen jälkeen. Verkkojohto ei ole kytketty kunnolla. Kytke verkkojohto kunnolla. 11 Laite on altistunut voimakkaalle ulkoiselle sähköiskulle (esim. salama tai voimakas staattinen sähköisyys). Kytke vahvistin valmiustilaan. Irrota verkkojohto pistorasiasta ja kytke se takaisin 30 sekunnin kuluttua. Laitteen pitäisi nyt toimia normaalisti. Ei ääntä. Ohjelmaa toistavaa laitetta ei ole valittu vahvistimen ohjelmalähteeksi. Valitse oikea tulolähde etulevyn INPUT-säätimellä (tai kauko-ohjaimessa olevalla tulolähteen valintapainikkeella). Kaiutinjohdot on kytketty huonosti. Kytke kaapelit kunnolla. 9 Äänenvoimakkuus on säädetty kiinni. Lisää äänenvoimakkuutta. Käytössä esim. CD-ROM, jota vahvistin ei pysty käsittelemään. Valitse vain sellaisia ohjelmia, joita tämä laite pystyy toistamaan. Ääni kuuluu vain kaiutinparin toisesta kaiuttimesta. Väärät kaapelikytkennät. Kytke kaapeli oikein. Jos ongelma ei häviä, kaapelit voivat olla vialliset. 9 Digitaali- tai radiotaajuuslaite aiheuttaa häiriöitä ääneen. Radio Laite on liian lähellä digitaalista tai suurtaajuista laitetta. Siirrä laitteet kauemmas toisistaan. Ongelma Syy Mitä pitää tehdä? katso sivu -radio kohisee voimakkaasti. Johtuu stereolähetyksestä. Esiintyy joskus, kun lähetysasema on kaukana tai antenni vastaanottaa heikkoa signaalia. Tarkasta antennikytkennät. 11 Käytä korkealaatuista, suuntaavaa antennia. Viritä asema kuuluviin itse. 18 Ääni säröytyy eikä hyvää ääntä saa hyvälläkään antennilla. Automaattinen viritystoiminto ei löydä asemaa. Signaali sisältää monitiesäröä. Aseman lähetyssignaali on heikko. Minimoi häiriöt sijoittamalla antenni toiseen paikkaan. Käytä korkealaatuista, suuntaavaa antennia. Viritä asema kuuluviin itse. 18 LISÄTIETOA Suomi 25 Fi

30 VIANMÄÄRITYS ipod Jos huomaat tiedonsiirtovirheen eikä etulevyn näyttöön tule viestiä, tarkasta ipodin kytkentä (ks. s. 12). Toimintatilan viesti Syy Mitä pitää tehdä? ipod Connecting Vahvistin muodostaa parhaillaan ipodyhteyttä. katso sivu Connect error Laite hakee parhaillaan kappalelistaa ipod-soittimesta. Tämän laitteen ja ipodin välisellä signaalitiellä on jokin ongelma. Sammuta tämä laite ja kytke ipod uudelleen. 12 Resetoi ipod-soittimen asetukset. Unknown ipod Tämä laite ei tue kyseistä ipod-soitinta. Tukee vain soittimia ipod (Click and Wheel), ipod nano, ipod mini ja ipod Touch. ipod ipod on kytketty oikein ipod-liittimeen. ipod Unplugged ipod on irrotettu ipod-liittimestä. Kytke ipod takaisin ipod-liittimeen. 12 USB Jos huomaat tiedonsiirtovirheen eikä etulevyn näyttöön tule viestiä, tarkasta USB-laitteen kytkentä (ks. s. 12). Toimintatilan viesti Syy Mitä pitää tehdä? katso sivu Not Connected USB-laitetta ei ole kytketty kunnolla. Kytke USB-laite uudelleen. 12 Not Supported Over Current Tämä laite ei pysty toistamaan ohjelmaa kytkettynä olevasta USB-laitteesta. Tämä laite ei pysty toistamaan ohjelmaa kytkettynä olevasta USB-laitteesta. USB-laite on kytketty väärin päin. Kytke USB-laite, jota tämä laite pystyy toistamaan. 12 Irrota USB-laite. Valitse jokin muu ohjelmalähde kuin USB, valitse sitten ohjelmalähteeksiuudestaan USB. Kytke sitten uudestaan USB-laite, jota tämä laite pystyy toistamaan Fi

31 VIANMÄÄRITYS Levyn toisto Ongelma Syy Mitä pitää tehdä? katso sivu Virta kytkeytyy, mutta sammuu heti. Verkkojohto ei ole kytketty tai sitä ei ole kytketty kunnolla. Kytke verkkojohto kunnolla. 11 Ei ääntä tai säröytynyt ääni. MP3/WMA-tiedoston näytetaajuus ei välttämättä ole yhteensopiva tämän laitteen kanssa. Tarkasta, että MP3/WMA-tiedoston näytetaajuus on yhteensopiva tämän laitteen kanssa. 28 Levyn toisto ei käynnisty. CD-R/RW-levyä ei ole viimeistelty. Viimeistele CD-R/RW. Levy on väärin päin. Levyn etikettipuolen on oltava ylöspäin. Levy voi olla käyttökelvoton. MP3/ WMA-levy ei sisällä riittävästi toistettavia musiikkitiedostoja. MP3/WMA-tiedoston näytetaajuus ei välttämättä ole yhteensopiva tämän laitteen kanssa. Yritä toistaa jotakin toista levyä. Mikäli sama ongelma ei toistu, ensimmäiseksi toistamasi levy on viallinen. Tarkasta, että MP3/WMA-levy sisältää vähintään 5 MP3/WMA -musiikkitiedostoa. Mikäli tiedostojen lukumäärä on riittämätön, laite ei välttämättä tunnista levyä. Tarkasta, että MP3/WMA-tiedoston näytetaajuus on yhteensopiva tämän laitteen kanssa. 28 USB-laitteen ohjelman toisto ei käynnisty. USB-laitekytkentä on virheellinen. Kytke USB-laite uudelleen. 12 MP3- tai WMA-formaatti ei ole yhteensopiva tämän laitteen kanssa. Korvaa tiedosto tiedostolla, joka on tallennettu sellaisella tavalla, jonka tämä laite tunnista. 28 Kauko-ohjain Ongelma Syy Mitä pitää tehdä? katso sivu Kauko-ohjain ei toimi. Kauko-ohjainta yritetään käyttää liian kaukana laitteesta. Lisätietoa kauko-ohjaimen toimintaetäisyydestä, ks. "Kauko-ohjain". 8 Tämän laitteen kauko-ohjaussignaalien vastaanotin ei kestä auringonpaistetta eikä siihen saa paistaa valo (esim. loistelampun valo). Muuta valaistusta tai käännä tätä laitetta. Paristo on tyhjä. Vaihda paristo. 8 Kauko-ohjaimen ja laitteessa olevan signaalivastaanottimen välissä on este. Poista esteet. LISÄTIETOA Suomi 27 Fi

32 TIETOJA LEVYISTÄ/MP3-, WMA-TIEDOSTOISTA TIETOJA LEVYISTÄ/MP3-, WMA-TIEDOSTOISTA Toistokelpoiset audio CD -levyt Tämä soitin toistaa levyjä, joissa on jokin seuraavista merkeistä. Älä laita soittimeen muuntyyppisiä levyjä. Laite toistaa myös 8 cm:n cd-levyjä.... CD (digital audio) Yleisin audiolevytyyppi.... CD-R, CD-RW (digital audio) Musiikki-cd, joka on laadittu kopioimalla ohjelmaa CD-R- tai CD-RW-levylle (tarkoittaa myös MP3/WMA-tiedostoja sisältäviä levyjä). Käytä vain luotettavan valmistajan CD-R/- RW-levyjä. Käytä vain sellaista CD-R/RW-levyä, jossa on vähintään yksi seuraavista maininnoista (levyssä tai levykotelossa). FOR CONSUMER FOR CONSUMER USE FOR MUSIC USE ONLY Viimeistele CD-R/RW-levy tallennuksen jälkeen.... CD-TEXT Levylle on voitu tallentaa tekstidataa, kuten albumien, raitojen ja esittäjien nimet. Tämä laite ei välttämättä pysty toistamaan CD-RW-levyä eikä levyä, jonka tallennusvaiheessa on tapahtunut virhe. Laitteen virhetoiminnon estäminen Älä laita soittimeen erikoismuotoiltua levyä (esim. sydämenmuotoista). Ne voivat vaurioittaa laitetta. Älä laita soittimeen levyä, jos levyn pinnassa on teippiä, tarraa tai liimaa. Levy voi jäädä kiinni soittimeen ja rikkoa sen. MP3- ja WMA-tiedostot Voit soittaa MP3 ja WMA -tiedostoja CD-R- ja CD-RWlevyiltä ja USB-laitteesta. MP3 MP3 on standardoitu tekniikka ja formaatti äänen pakkaamiseksi pienikokoiseksi tiedostoksi. Alkuperäinen äänenlaatu palautuu kuuluviin toiston aikana. Toistokelpoiset formaatit: (MPEG-1 Audio Layer-3) Bittinopeus*: kbps Näytetaajuus: 44.1/48/32 khz (MPEG-2 Audio Layer-3, 2) Bittinopeus*: kbps Näytetaajuus: 24/22.05/16 khz * Laite tukee vaihtuvaa bittinopeutta (VBR). WMA "WMA (Windows Media Audio)" on Microsoftin tiedostoformaatti digitaalisten audiotiedostojen koodaamiseksi. Samantyyppinen kuin MP3 mutta pakkaa tiedostot nopeammin kuin MP3. Toistokelpoiset formaatit: Version 8 Version 9 (Laite tukee normaalia ja vaihtuvaa bittinopeutta. Laite ei tue tiedostotyyppejä Professional ja Lossless ). High Profile Bittinopeus*: kbps Näytetaajuus: 48/44.1/32 khz Mid Profile Bittinopeus: kbps Näytetaajuus: 22.05/16 khz * Laite tukee vakiobittinopeutta ja vaihtuvaa bittinopeutta. Datalevyn toisto alkaa tiedostojen aakkosjärjestyksessä. USB-toisto alkaa tiedostojen luomispäivän ja -ajan mukaisessa järjestyksessä. Kopiosuojattu WMA-tiedosto (DRM) ei soi tässä laitteessa. Levyn on oltava ISO9660-yhteensopiva. Tiedostojen ja kansioiden ensimmäislukumäärät on ilmoitettu seuraavassa. Tiedostojen ja kansioiden ensimmäislukumäärä * * Root (juuri) lasketaan yhdeksi kansioksi. Datalevy USB 512 9,999 Kansioiden enimmäismäärä* Tiedostojen enimmäismäärä kansiossa Fi

33 TIETOJA LEVYISTÄ/MP3-, WMA-TIEDOSTOISTA CD-levyjen käsittely Käsittele levyä aina varovaisesti niin, ettei pinta naarmuunnu. 8 cm:n CD-levyn toisto Laita levy kelkan sisempään syvennykseen. Älä laita tavallista (12 cm) levyä 8 cm:n levyn päälle. Älä puhdista linssinpuhdistimella, koska ne voivat aiheuttaa toimintahäiriön. Toisto ei kuluta levyä, mutta levypinnan vioittuminen käsittelyn aikana voi aiheuttaa toistohäiriöitä. Kirjoita vain huopakärkikynällä tms. ja vain levyn etikettipuolelle. Älä kirjoita kuulakärki-, lyijy- tai muulla kovakärkisellä kynällä. Ne voivat vahingoittaa levyä ja aiheuttaa toistohäiriöitä. Älä väännä levyä. Poista levy käytön jälkeen soittimesta, ja laita se levykoteloon. Älä naarmuta toistopuolta levyä käsitellessäsi. Vähäinen pöly ja muutamat sormenjäljet eivät yleensä aiheuta toistohäiriöitä, mutta levy on silti pidettävä puhtaana. Pyyhi levy kuivalla, puhtaalla liinalla. Pyyhkäise keskeltä suoraan kohti reunaa. Älä hankaa pyörivin liikkein. Älä puhdista levypintaa millään levynpuhdistusaineella, vinyylilevyjen puhdistussumutteella, antistaattisella suihkeella tai nesteellä tai muulla kemiallisella nesteellä. Ne voivat vaurioittaa levypintaa. Älä altista levyä auringonpaisteelle, kuumuudelle tai kosteudelle. Levy voi vääntyä tai vaurioitua. Ei! LISÄTIETOA Suomi 29 Fi
