1 SPIT tuoteluettelo 2009 Koneet, tulpat ja ankkurit An ITW Company 1

2 Spit koneet ja kiinnikkeet ovat aattilaisen valinta! SPIT-tuotteet ovat olleet käytössä Euroopan työmailla jo yli 50 vuoden ajan. Väriltään ja muotoilultaan tunnistettava SPIT on laatutuote ja edelläkävijä useilla kiinnitystekniikan osa-alueilla, erityisesti impulssinaulaustekniikan saralla. Sen tuotekehitys on jatkuvaa ja asiakaslähtöistä. SPIT omistaa lukuisia patentteja, ja sen tuotevalikoima on kerännyt myös kansainvälisiä palkintoja. Spittuotevalikoimaan kuuluvat kaasukäyttöiset naulaimet, pulttipistoolit, poraus- ja piikkaustyökalut, timanttileikkaus ja -poraus, betonin työstäminen sekä laaja valikoima mekaanisia ja kemiallisia kiinnikkeitä. Oy Kartro Ab on palvellut suomalaista rakentamista jo 60-luvulta lähtien. Kartro on vuodesta 2005 kuulunut maailmanlaajuiseen ITW-konserniin, joka koostuu yli 700 yrityksestä 53 maassa. Kartro on yksi Suomen johtavista laadukkaiden kiinnitystarvikkeiden ja naulainten toimittajista. Paineilmanaulaustekniikka on nyt saanut rinnalleen impulssinaulauksen, ja betonikiinnittämisen tuotevalikoima laajentuu tuotelanseerausten myötä. Tuotemerkkivalikoimaae kuuluvat. Spit, Paslode ja Duo-Fast. Lisäksi toimitae puutaloteollisuuden tuotantolinjoja. Toiminta-ajatuksenae on tarjota asiakkaillee teknisesti ja kokonaistaloudellisesti kannattavia kiinnitysratkaisuja. Kattava ja laadukas tuotevalikoimae ratkaisee käyttäjien kiinnitystarpeet ympäristöystävällisesti ja standardit huomioiden. Yhdessä kattavan jälleenmyyjäverkoston kanssa Kartro pystyy takaamaan hyvän saatavuuden ja aattitaitoisen palvelun kaikkialle Suomessa. Asiantuntemusta ja laatua missä sitä tarvitsetkin! Oy Kartro Ab Puh Fax An ITW Company

3 Spit - aattilaisen valinta! Poravasarat, kombivasarat, piikkausvasarat, akkuporakoneet, ruuvinvääntimet, tulpat, ankkurit Poravasarat Paino Teho Iskuvoima Istukka Poraus Piikkaus Sivunro. Spit 328 3,9 kg 360 W 2,0 J SDS+ s. 4 Spit 322 2,3 kg 680 W 2,4 J SDS+ s. 4 Spit 331 3,3 kg 720 W 3,3 J SDS+ s. 5 Kombivasarat Spit 335 3,9 kg 750 W 3,5 J SDS+ s. 6 Spit 352 5,9 kg 1100 W 10,0 J Spit 372 7,9 kg 1250 W 9,0 J SDS Max s. 6 SDS Max s. 7 Piikkausvasarat Spit 431 3,6 kg 650 W 4,3 J SDS+ s. 8 Spit 452 5,6 kg 1100 W 11,0 J Spit kg 1500 W 25,0 J SDS Max s. 8 SDS Max s. 8 Iskevä ruuvinväännin Paino Sivunro. Spit IWI 280 2,2 kg s. 10 Impulssinaulain Paino Sivunro. Spit Pulsa 700P 3,6 kg s. 12 Akkuporakoneet Paino Sivunro. SDI 120 1,6 kg s. 10 HDI 244 2,4kg s. 10 Ruuvinvääntimet Paino Teho Sivunro. Spit 216 1,5 kg 450 W Spit 216 HDI akkuruuvinväännin SPEED 55 automaattiosa 1,8 kg +0,5 kg s. 11 Muista mittaamiseen! Spit Easy Laser 50 laseretäisyysmittari s. 13 SPIT poranterät ja tarvikkeet s. 13 SPIT tulpat ja ankkurit s. 14 3

4 SPIT 322 ja 328 poravasara Spit 322 on erittäin kevyt ja monipuolinen poravasara. Se on varustettu nopeudensäädöllä ja suunnanvaihtokytkimellä. Tärinäsuojattua kädensijaa voidaan säätää 360. Poravasarassa on poraussyvyysosoitin. Käytön mukaan vaihdettavissa poraus/iskevä poraus. Työkalussa on turvakytkin. Spit 322 til.nro Poravasara betonin, Paino 2,3 kg puun ja metallin Ottoteho 680 W poraamiseen. Antoteho 390 W Jännite 230 V Virta 3,1 A Taajuus Hz Kierrosnopeus rasituksessa rpm/min Iskunopeus 4850/min Poraistukka SDS + Iskuvoima 2,4 J Virtajohdon pituus 4 metriä Porausominaisuudet Betoni φ 4 φ 22 Betoni - optimaalinen φ 5 φ 14 Puu φ 6 φ 30 Metalli φ 4 φ 13 Spit 328 Akkuporavasara betonija kiviaineskiinnityksiin, sähkökaappien ja laitteiden asennukseen, puun poraamiseen ym. Spit 328 akkuporavasara on kevyt ja kestävä. Sen optimoitu ilmanvirtaus suuntaa pölyn poispäin käyttäjästä. Työskentelyn mukavuutta lisää tärinän vaimennusjärjestelmä. Patentoitu Spit-muotoilu on suunniteltu vahvistamaan laitteen rakennetta ja muovikotelointi lisäämään koneen iskunkestävyyttä. Lisävarusteena saatava vyöakku mahdollistaa helpoan työskentely ja keventää laitteen kokonaispainoa huomattavasti. Poravasarassa on syvyydenosoitin. Teho Jännite Paino ilman akkua / akulla Kierrosluku Iskuteho Iskuvoima Poran halkaisija / betoni Poran halkaisija / puu Poran halkaisija / metalli Värinä Äänitaso Akku Kapasiteetti Paino Tyyppi Latausaika til.nro W 24 V 2,4 kg / 3,9 kg 1000 rpm 4400 bpm 2 J m/s² 102 db POWER+ 3Ah 1,5 kg NiMH 40 min 4

5 SPIT 331 poravasara Spit 331 Poravasara betonin, puun ja metallin poraamiseen. Spit 331 poravasara on kevyt ja kompakti työkalu, jota on helppo kantaa. Tärinäsuojattu kädensija on 360 säätyvä. Erikoiskäsitellyt teräistukan kynnet pidentävät työkalupidikkeen elinikää. Poravasarassa on syvyydenosoitin. Työkalussa on turvakytkin. Paino Ottoteho Antoteho Jännite Virta Taajuus Kierrosnopeus rasituksessa Iskunopeus Poraistukka Iskuvoima Virtajohdon pituus Porausominaisuudet Betoni Betoni - optimaalinen Puu Metalli til.nro ,3 kg 720 W 400 W 230 V 3,3 A Hz rpm/min 4000/min SDS+ 3,3 J 4 metriä φ 6 φ 26 φ 10 φ 18 φ 6 φ 30 φ 4 φ 13 5

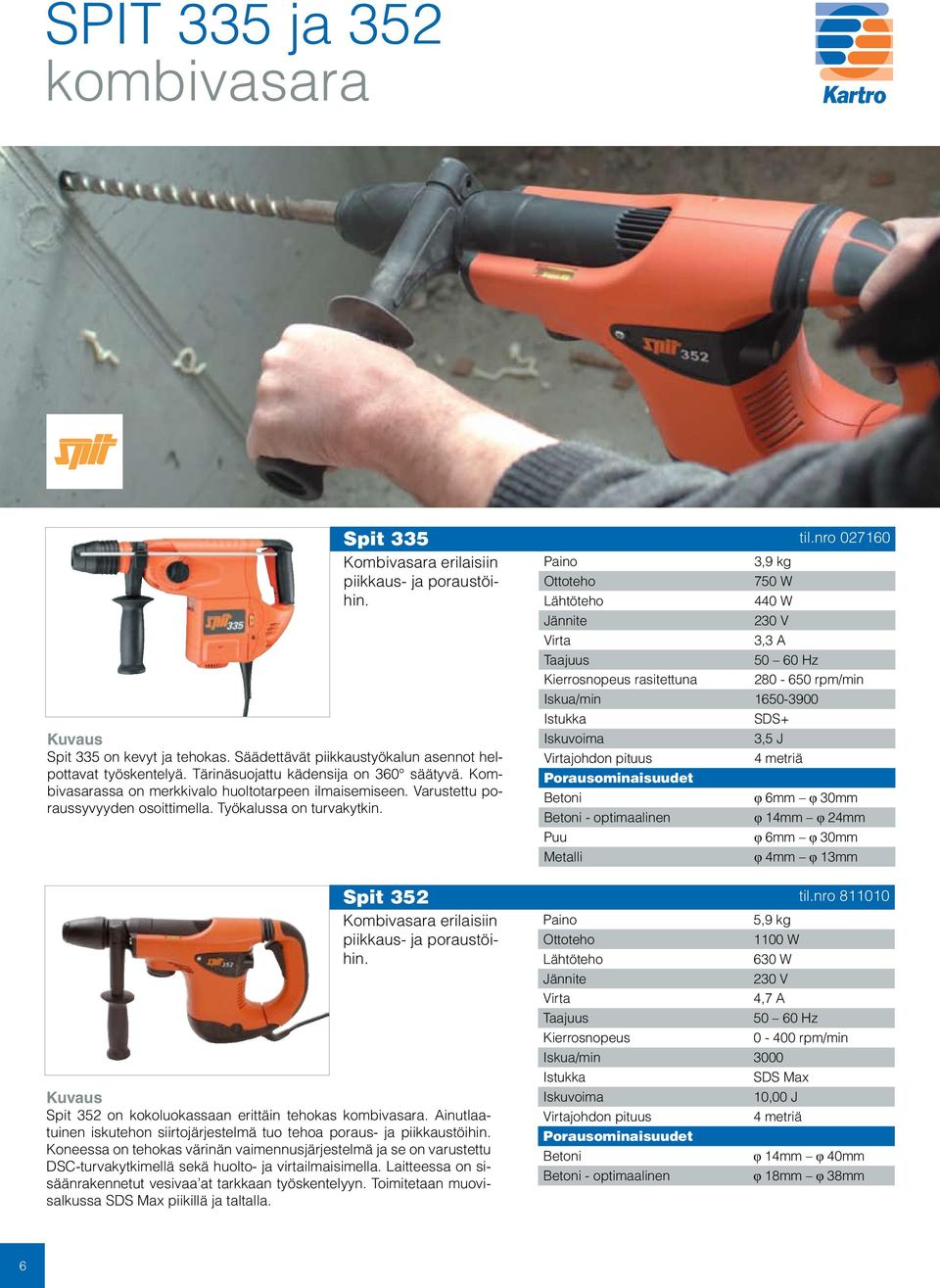

6 SPIT 335 ja 352 kombivasara Spit 335 Kombivasara erilaisiin piikkaus- ja poraustöihin. Spit 335 on kevyt ja tehokas. Säädettävät piikkaustyökalun asennot helpottavat työskentelyä. Tärinäsuojattu kädensija on 360 säätyvä. Kombivasarassa on merkkivalo huoltotarpeen ilmaisemiseen. Varustettu poraussyvyyden osoittimella. Työkalussa on turvakytkin. Spit 352 Kombivasara erilaisiin piikkaus- ja poraustöihin. Spit 352 on kokoluokassaan erittäin tehokas kombivasara. Ainutlaatuinen iskutehon siirtojärjestelmä tuo tehoa poraus- ja piikkaustöihin. Koneessa on tehokas värinän vaimennusjärjestelmä ja se on varustettu DSC-turvakytkimellä sekä huolto- ja virtailmaisimella. Laitteessa on sisäänrakennetut vesivaa at tarkkaan työskentelyyn. Toimitetaan muovisalkussa SDS Max piikillä ja taltalla. til.nro Paino 3,9 kg Ottoteho 750 W Lähtöteho 440 W Jännite 230 V Virta 3,3 A Taajuus Hz Kierrosnopeus rasitettuna rpm/min Iskua/min Istukka SDS+ Iskuvoima 3,5 J Virtajohdon pituus 4 metriä Porausominaisuudet Betoni φ 6 φ 30 Betoni - optimaalinen φ 14 φ 24 Puu φ 6 φ 30 Metalli φ 4 φ 13 til.nro Paino 5,9 kg Ottoteho 1100 W Lähtöteho 630 W Jännite 230 V Virta 4,7 A Taajuus Hz Kierrosnopeus rpm/min Iskua/min 3000 Istukka SDS Max Iskuvoima 10,00 J Virtajohdon pituus 4 metriä Porausominaisuudet Betoni φ 14 φ 40 Betoni - optimaalinen φ 18 φ 38 6

7 SPIT 372 kombivasara Spit 372 Kombivasara suurten porausreikien tekemiseen sekä piikkaustöihin. SPIT 372 kombivasara on tehokas ja ergonominen työkalu rakennustyömaille. Uusittu koneisto ja mekaniikka sekä vähäinen käyttövoiman tarve antavat koneelle edeltäjiään pideän eliniän ja parean työtehon. til.nro Teho 1250 W Nopeus rasitettuna rpm Vasaran iskunopeus/min Iskuvoima 9 J Vääntömomentin säätö 1-8 Nm Poran halkaisija Optimaalinen poran halkaisija (betoni) Poraussyvyys (tiili) Vähiäisetäisyys seinästä 39 Paino 7,9 kg Mitat (pituus x korkeus x leveys) 480x280x120 Äänitaso 110 db (A) Värinä 7 m/s2 Saatavilla myös kahdella kädensijalla! Kysy lisää! 7

8 SPIT 431, 452 ja 490 piikkausvasara Spit 431 Piikkausvasara kevyisiin korjauspiikkauksiin ja ylijäämämateriaalin poistamiseen, uudistusja entisöintitöihin, esim. lattia- ja seinälaattojen irrottamiseen. til.nro Paino 3,6 kg Teho 650 W Iskunopeus /min Poraistukka SDS + Iskuvoima 4,3 J Varusteet Kantolaukku, lisäkädensija, rasvatuubi. Taltat: terävä, tasainen ja laattataltta. Kevyt ja kompakti SPIT 431 on tehokas ja helppokäyttöinen. Työkalussa on erittäin jämäkkä kädensija, joka parantaa sen käytettävyyttä ja elinikää. Uusi käyttökytkin takaa täsmälliseän toiminnan. Johtojen PATELEC-eristystekniikka pitää johdon sisälämpötilan vakiona. Piikkausvasaralla on hyvät kylmäkäyttöominaisuudet. Erinomainen voitelu kaikissa työasennoissa ja käynnistyksen lukituspainike optimoivat SPIT431:n käytön vaativissa piikkaustöissä. Työkalun erikoissuunniteltu iskumekanismi mahdollistaa helpon asemoinnin seinää vasten, pehmeän siirtymän iskuporatilaan, täydellisen työkalun hallinnan ja tarkan taltan käytön. Spit 452 Erilaisiin piikkaustöihin Spit 452:lla on koneen keveyteen nähden erittäin korkea piikkausteho. Piikkaustyökalun 16 eri asentoa helpottavat työskentelyä. Koneessa on tehokas värinän vaimennusjärjestelmä ja se on varustettu DSC-turvakytkimellä. Mukana myös huollon- ja virranilmaisin, säädettävä D-kädensija sekä lukittava virtakytkin. til.nro Paino 5,6 kg Ottoteho 1100 W Lähtöteho 630 W Jännite 230 V Virta 4,7 A Taajuus Hz Iskua/min 3200 Istukka SDS Max Iskuvoima 11,00 J Virtajohdon pituus 4 metriä Spit 490 Sekä kevyisiin että raskaimpiin piikkaustöihin. Lattia- ja seinäpiikkaukseen. Spit 490-piikkausvasara on erittäin voimakas ja tehokas työkalu, joka ei vaadi painamista käytön aikana. Värinänvaimennusjärjestelmän ansiosta sitä on miellyttävä käyttää. Iskuvoima on säädettävissä 6 eri tasolle. Työkalussa on huoltotarpeen ilmaisin. til.nro Paino 10 kg Ottoteho 1500 W Lähtöteho 1000 W Jännite 230 V Virta 8 A Taajuus Hz Taltan asentoja 12 kpl Iskua/min Poraistukka SDS Max standardi Iskuvoima 6-23 J Virtajohdon pituus 4 metriä Varusteet Pihvinuijan pää, Pihvinuijan varsi SDS Max, Taltta SDS Max, Piikki SDS Max, Betonikourutaltta SDS Max, Tiilikourutaltta SDS Max, Kulmataltta SDS Max, Lapiotaltta SDS Max 110 8

9 9

10 SPIT IWI 280 iskevä ruuvinväännin SPIT akkuporakoneet Spit IWI 280 Iskevä ruuvinväännin erityisesti ruuviankkurien/betoniruuvien asennustöihin. Soveltuu myös sähkötöihin ja kaapeliasennuksiin ym. Paino (akun kanssa) Jännite Akku Kierrosnopeus Iskunopeus Vääntö Pituus Korkeus Latausaika til.nro ,2 kg 18 V 2,6Ah (NiMh) 2800 rpm/min 3200/min 220 Nm min SPIT IWI 280 on erittäin kestävä ja kompakti iskevä ruuvinväännin. Laitteessa on led-valo, jolla voi valaista ruuvauskohteen 20, 150 tai 500 etäisyydellä karasta. Erittäin kestävä vaihteiston metallikuori takaa tehokkaan jäähdytyksen. Spit akkuporakoneet Yleisruuvaukseen. Kevyet ja kätevät, johdottomat akkuporat aattikäyttöön. Täydellisesti tasapainotettu, akun vaihto on nopeaa ja helppoa. Työskentelymukavuutta on lisätty useilla kumipehmikkeillä. Ilmanvaihtoreikiä on tuplattu normaaliin verrattuna. Spitin akkuporassa on tarkkatoimiset kytkimet. SDI120 (12 V, standard duty) on erittäin kevyt ja kätevä tarkkaan työskentelyyn. HDI244 (14,4 V, heavy duty) on jämäkkä ja voimakas, joka soveltuu tehokäyttöön. Rakenteeltaan ääriäisen iskukestävä ja akkuteholtaan suuri. SDI120 HDI244 Tilausnro Jännite 12 V 14,4 V Virta 1.3 Ah 2 Ah Istukka Kierrosnopeus Nopeus 1: Nopeus 2: 0-400rpm/min rpm/min 0-400rpm/min rpm/min Vääntömomentin säätö 1-8 Nm 2-10 Max vääntömomentti Nopeus 1: Nopeus 2: 32 Nm 19 Nm 70 Nm 30Nm Poraus φ metalli Poraus φ puu Suurin ruuvin φ 7 10 Akku NiCd NiCd Latausaika 60min 60min 10

11 SPIT 216 ja 216HDI ruuvinväännin Spit 216 Spit 216 HDI Spit ruuvinvääntimet Johdollinen tai akkukäyttöinen ruuvinväännin nauhaja irtoruuveille. Kipsi- ja rakennuslevyjen ruuvaukseen puu- ja peltirankaan sekä yleisruuvaukseen. Ihanteellinen kattotyöskentelyyn HDI Tilausnro Teho Virta Virtajohdon pituus 450 W 2.1 A 6 m Istukka 1/4 1/4 Kierrosnopeus /min 4650 rpm 4000 rpm Paino 1,5kg 1,8 kg Jännite Akkukapasiteetti Akun latausaika Spit 216 on kevyt ruuvinväännin, jota on helppo käyttää. Korkealuokkaisista komponenteista valmistettu ruuvinväännin on optimaalisesti tasapainotettu käteen sopivaksi. SPEED55- automaattiosan kanssa muunnettavissa nauharuuvinvääntimeksi. Ruuvinvääntimen saa kätevästi kiinnitettyä vyölle sen omalla koukulla ja vieläkin varmein mukana toimitettavalla, patentoidulla SPITLOCK TM vyökiinnikkeellä. 13,2 V 3 Ah 60min Til.nro Speed 55 automaattiosa til.nro Toimintavarma automaattiosa SPIT 216 ja Nopea ja helppo yhdistää ja irrottaa Paino vain 0,5 kg 216HDI nauharuuvaukseen. Ihanteellinen kattotöihin (yhdellä kädellä työskentely) Keskeytymätön työskentely (50 ruuvia nauhassa) Helposti käsiteltävä, tasapainotettu Mahdollistaa työhanskojen käytön talvella SPEED 55 -automaattiosan asennus SPIT 216 HDI:hin Säästää sormia teräviltä ruuvipistoilta Liitä automaattiosa adapteriin Aseta adapteri SPIT 216 HDI:hin ja aseta lukitusruuvi Poista irtoruuvisarja Kiristä siipiruuvi Asenna nauharuuvausterä (til.nro ) 11

12 SPIT Pulsa 700P impulssinaulain Spit Pulsa 700P Impulssinaulain betoni-, tiili- ja teräskiinnityksiin Spit Pulsa 700P on helppo, käyttömukava ja johdoton impulssinaulain keskeytymättömään työskentelyyn. Vyökoukku vapauttaa kädet ja laite on aina helposti saatavilla. Kompakti koko mahdollistaa helpon työskentelyn kulmissa ja ahtaissa paikoissa. Tasapainotettu rakenne, pehmustettu kädensija, erinomainen iskuvoima, automaattinen kaasun annostelu ja pitkälle kehitetty huollon diagnosointijärjestelmä tekevät työskentelystä siistiä, turvallista ja nopeaa. Lisävarusteet, Pulsa 700P Tilausnro. Lisävaruste Lisäakku Pulsa 700P Muuntaja 230V/12V Latauslaite Spit/Paslode Autolaturi Magneettisuukappale naulan lipas Puhdistusarja muovisalkussa P Puhdistus spray 300ml Voitelyöljy til.nro Paino 3,6 kg Korkeus 383 Pituus 295 Lippaan kapasiteetti Iskuvoima 100 J Naulan ylitunkeutuma 4 Naulausnopeus 2 naulaa/s Kaasupatruunan riittoisuus n. 690 naulaa Akun toimintakyky n naulaa Naulan pituudet Akun latausaika 60 min Kulutustavara, Pulsa 700P Tilausnro. Tuotekuvaus S6-20 naula, betoni C6-25 naula, betoni C6-30 naula, betoni C6-35 naula, betoni C6-40 naula, betoni HC6-15 naula kovalle betonille ja teräkselle HC6-17 naula kovalle betonille ja teräkselle HC6-22 naula kovalle betonille ja teräkselle HC6-27 naula erikoiskovalle betonille HC6-32 naula erikoiskovalle betonille Rappausverkko aluslevy Croco naula CW6-25, pelti puuhun PZ2 kannalla, purettavissa Kierrepinni THC6 M6-6/21 teräs ja betoni naula M6 ulkokierre Kierrepinni THC6 M6-6/26 teräs ja betoni naula M6 ulkokierre 12

13 SPIT poranterät ja tarvikkeet SPIT Easy Laser 50 laser-etäisyysmittari SDS+ puuporanterät Tilausnro. Poranterä SDS+Puuporanterä 6x SDS+Puuporanterä 8x SDS+Puuporanterä 10x SDS+Puuporanterä 12x SDS+Puuporanterä 14x SDS+Puuporanterä 16x SDS+Puuporanterä 18x SDS+Puuporanterä 20x SDS+Puuporanterä 22x400 SDS+ tarvikkeet Tilausnro. Tarvike Pikaistukka SDS Istukan varsi SDS Piikki SDS+ P Taltta SDS+ P Taltta SDS+ P250L Urataltta SDS+ P250L Tiilitaltta SDS+ P250L Tiilitaltta SDS+ P250L Laastitaltta SDS+ P Laastitaltta SDS+ P200 SDS Max tarvikkeet Tilausnro. Tarvike MAX Piikki L MAX Taltta L400/ MAX Kulmataltta L400/ MAX Lapio L MAX Urataltta Betoni L MAX Urataltta Tiili L MAX Taltta L400/ MAX Pihvinuijan varsi hampainen pihvinuija hampainen pihvinuija hampainen pihvinuija SDS MAX > SDS+ Adapteri Spit 335 tarvikkeet Tilausnro. Tarvike Taltan pidin 3-kulma Urataltta P250L Piikki P Taltta P250L Kulmataltta P250L40 til.nro SDS+ R-Force poranterät Tilausnro. Poranterä SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS SDS Muista mittaamiseen! SPIT Easy Laser 50 laser-etäisyysmittari etäisyyksien, pinta-alojen ja tilavuuksien mittaamiseen. Tarkat mittaukset (±1,5) niin sisä- kuin ulkotiloissa kuin myös vaikeapääsyissä paikoissa (esim. nurkat). Spit Easy Laser 50 on tarkka, luotettava, pöly- ja roiskesuojattu laser-etäisyysmittari. Se on toimivan yksinkertainen, pieni, kestävä ja helppokäyttöinen. Mittauksen 0-kohtia on neljä: etu- tai takareunasta, puikon päästä tai kolmijalan kiinnityspisteestä. Mittarissa on helppotoiminen laskuri, jolla onnistuu mittaustulosten yhteenlasku, vähennys ja tallennus muistiin. Soveltuu kaikille aattilaisille. Voidaan käyttää myös laser-osoittimena. SDS Max R-Force poranterät Tilausnro. Poranterä MAX14X MAX14X MAX15X MAX16X MAX16X MAX18X MAX18X MAX20X MAX20X MAX22X MAX22X MAX24X MAX25X MAX25X MAX28X MAX28X MAX30X MAX32X MAX32X MAX35X MAX38X MAX40X MAX40X MAX50X570 13

14 SPIT tulpat ja ankkurit suositeltava voi käyttää Betoni Tiili Betoniharkko Kevyt soraharkko (Leca) Reikätiili Kivi Kevytbetoni (Siporex) Ontelolaatta Kipsilevy Lastulevy NYL PRO6 HITM CC Nylong Extended FIX II FIX Z GRIP GRIP L Driva metall Driva plast Mini Driva Drill Driva Click Driva Plus Nylontulppa Nylontulppa Lyöntitulppa Ontelotulppa Karmitulppa Karmitulppa Kiila-ankkuri Kiila-ankkuri Lyöntiankkuri Lyöntiankkuri Kipsilevyankkuri Kipsilevyankkuri Kipsilevyankkuri Kipsilevyankkuri Kipsilevyankkuri Kipsilevyankkuri 14

15 SPIT tulpat SPIT NYL, Nylontulppa Yleistulppa kevyeen kiinnittämiseen. Kiinnitykset betoniin, tiileen, betoniharkkoon, reikätiileen, kiveen, kevytbetoniin, kevytsoraharkkoon, ontelolaattaan. : Spit NYL on nylontulppa, joka valmistetaan polyamidi 6:sta (nylon). Spit NYL toimii sekä ontoissa että umpinaisissa materiaaleissa. NYL, ulosvetoarvot kn Betoni 0,30 0,50 0,80 1,20 1,80 2,80 Umpitiili 0,30 0,50 0,80 1,10 1,50 1,80 Reikätiili 0,20 0,25 0,35 0,45 0,55 0,70 Tulpan Pituus Pora Min/max Ruuvi Tuotenimike Tilauskoodi KPL/ ras Ras/ ltk ,5/4 NYL 5 X ,5/5 NYL 6 X ,5/6 NYL 8 X /8 NYL 10 X /10 NYL 12 X /12 NYL 14 X () tulppa on laipalla, muut ovat ilman laippaa SPIT PRO6, Nylontulppa Yleistulppa kevyeen kiinnittämiseen. Kiinnitykset betoniin, tiileen, reikätiileen, kiveen, kevytbetoniin, kevytsoraharkkoon, kipsilevyyn. : PRO 6 on valmistettu polyamidi 6:sta (nylon), joka kestää voimakkaita lämpötilavaihteluita. toimii sekä ontoissa että umpinaisissa materiaaleissa. PRO 6:ssa on ainutlaatuinen patentoitu rakenne: tulpassa on kuusi laajentuvaa siipeä, jotka estävät tehokkaasti pyörimistä ontoissa materiaaleissa. on käyttäjäystävällinen joka paikan tulppa. Ruuvi voidaan laittaa tulppaan ennen tulpan asennusta. Asennus: PRO6; Ulosvetoarvot kn Betoni 0,28 0,45 0,70 1,20 Umpitiili 0,20 0,26 0,35 0,60 Reikätiili 0,17 0,19 0,23 0,25 Tulpan Pituus Pora Min/max Ruuvi Tuotenimike Tilauskoodi KPL/ ras Ras/ ltk /4 PRO6 5X /5 PRO6 6X ,5/6 PRO6 8X /8 PRO6 10X /10 PRO6 12X /12 PRO6 14X

16 SPIT tulpat SPIT HIT M, Lyöntitulppa Listojen, kaapelikourujen, ovikarmien, asennushelojen, putkikannakkeiden ym. kiinnittämiseen sekä ilmastointiasennuksiin. Kiinnitykset betoniin, tiileen, reikätiileen, harkkoihin, kevytbetoniin (Siporex), kipsilevyyn. : HIT M on lyöntitulppa, joka valmistetaan polyamidi 6:sta (nylon). Naula on kylmämuokattu ja sinkkipäällysteinen, ja se on purettavissa ruuvaimella. HIT M -lyöntitulpalla on CE- ja ETA-merkinnät. Se on toimintavarma kevyessä sekä myös ontossa materiaalissa. HIT M on nopea ja helppo asentaa. Sillä on korkeat pitoarvot kevyeksi ankkuriksi P=laippakanta Kiinnitettävän materiaalin max paksuus Tulpan Pituus Pora Poraussyvyys Tuotenimike Tilauskoodi KPL/ ras Ras/ ltk Spit Hit M 5-5/27P Spit Hit M 5-15/37P Spit Hit M 6-5/32P Spit Hit M 6-12/39P Spit Hit M 6-25/52P Spit Hit M 6-40/67P Spit Hit M 8-30/62P Spit Hit M 8-60/92P Spit Hit M 8-80/112P Spit Hit M 8-100/132P V=uppokanta Kiinnitettävän materiaalin max paksuus Tulpan Pituus Pora Poraussyvyys Tuotenimike Tilauskoodi KPL/ ras Ras/ ltk Spit Hit M 6-12/39V Spit Hit M 6-25/52V Spit Hit M 6-40/67V Spit Hit M 8-30/62V Spit Hit M 8-60/92V Spit Hit M 8-80/112V Spit Hit M 8-100/132V HIT M; Ulosvetoarvot kn Asennus: Betoni C20/25 0,18 0,30 0,42 Tiili 0,32 0,52 0,72 Reikätiili 0,15 0,20 0,25 Kevytbetoni (Siporex) 0,04 0,06 0,08 Kipsilevy 13 0,04 0,04 0,05 16

17 SPIT tulpat SPIT CC, Ontelotulppa Kylpyhuonekalusteiden ja keittiökalusteiden asentamiseen, putkiasennuksiin, sähköasennuksiin ym. Kiinnitykset kipsilevyihin ja muihin levyihin. : CC-metalliankkuri soveltuu onttoihin materiaaleihin. Se on asennettavissa pihdeillä tai ruuvaimella. CC:ssä on viisi laajentuvaa siipeä sekä pitkä kierreosa. Ankkurin laippa on poistettavissa (huom! etu virheasennuksissa). CC; Ulosvetoarvot kn Ruuvi CC4 Ruuvi CC5 Kipsilevy 13 0,11 0,15 Kiinnitettävän materiaalin paksuus Tulpan Pituus Pora Ruuvi Tuotenimike Tilauskoodi KPL/ ras Ras/ ltk CC4-6/ CC4-13/ CC4-24/ CC5-14/ SPIT Nylong, Karmitulppa Ikkuna- ja oviasennuksiin, kattoasennuksiin, laiteasennuksiin, lattiaasennuksiin ym. Kiinnitykset betoniin, kiveen, tiileen, reikätiileen, kevytsoraharkkoihin, kevytbetoniin (Siporex). : Nylong karmitulppa soveltuu ensisijaisesti umpinaiseen materiaaliin. Se on valmistettu polyamidi 6:sta (nylon). Nylong on helppo asentaa kiinnitettävän kappaleen läpi. Saatavana kuusiokantaisena tai uppokantaisena. Uppokantapakkauksessa on ruuvauskärki mukana. Nylong karmitulpalla on korkeat ulosvetoarvot. Asennus: NYLONG; Ulosvetoarvot kn 10 Betoni C20/25 1,35 Tiili 1,35 Reikätiili 0,35 Kevytbetoni 0,30 Kiinnitettävän materiaalin paksuus Tulpan Pituus Pora Ruuvi Tuotenimike Tilauskoodi KPL/ ras Ras/ ltk ,5 Nylong 10-30/80F ,5 Nylong 10-50/100F ,5 Nylong 10-65/115F ,5 Nylong 10-85/135F ,5 Nylong /160F ,5 Nylong 10-50/100H ,5 Nylong 10-85/135H ,5 Nylong /160H

18 SPIT tulpat SPIT Extended, Karmitulppa Ikkuna- ja oviasennuksiin, kattoasennuksiin, laiteasennuksiin, lattia-asennuksiin, koolauksiin ym. Kiinnitykset betoniin, kiveen, tiileen, reikätiileen, harkkoihin, kevytbetoniin (Siporex). : Extended-karmitulppa soveltuu umpinaiseen sekä onttoon materiaaliin. Se on helppo asentaa kiinnitettävän kappaleen läpi. Saatavana kuusiokantaisena tai uppokantaisena. Karmitulpalla on pitkä laajentumisalue, jolla saavutetaan korkeat ulosvetoarvot. valmistetaan polyamidi 6:sta (nylon). EXTENDED; Ulosvetoarvot kn 8 10 Betoni C20/25 0,80 1,08 Reikätiili 0,35 0,68 Tulpan Pora Ruuvi Kiinn. Mat. Tilauskoodi ras ltk KPL/ RAS/ Pituus Tuotenimike paksuus ,5 10 Extended 10-10/80Fpz ,5 30 Extended 10-30/100Fpz ,5 45 Extended 10-45/115Fpz ,5 65 Extended 10-65/135Fpz ,5 90 Extended 10-90/160Fpz ,5 10 Extended 10-10/80H ,5 30 Extended 10-30/100H ,5 45 Extended 10-45/115H ,5 65 Extended 10-65/135H ,5 90 Extended 10-90/160H F= pz4 H= kuusiokanta; av 13 18

19 SPIT ankkurit FIX II, FIX Z Kiila-ankkuri Teräsrakenteiden, koneiden, laitteiden, putkien, hyllyjen, pilareiden ym. kiinnittämiseen. Kiinnitykset betoniin ja kiveen. : Ankkurin kantamerkinnästä voi tarkistaa sen pituuden (kirjain). Ankkurissa on kolme laajennusosaa ja 6 uloketta. Siinä on korkealaatuinen sinkitty tai haponkestävä laajennusholkki. Ankkurin asennusmukavuutta on parannettu, ja näin on saavutettu 25 % pienempi vasarointivoimakkuus asennettaessa. Ankkurilla on ETA-hyväksyntä, 8 20 (ei HDG). Pintakäsittelyt: FIX II Sähkösinkitty (NK) Kuumasinkitty (HDG) (Huom! ei ETA-hyväksyntää) FIX Z Haponkestävä (A4) FIX II; Ulosvetoarvot kn Betoni C20/25 Minimi asennussyvyys Maksimi asennussyvyys Ankkuri 8 2,70 4,00 Ankkuri 10 3,80 4,70 Ankkuri 12 8,70 9,50 Ankkuri 16 14,30 19,20 Ankkuri 20 16,70 25,00 FIX II HDG; Ulosvetoarvo kn Betoni C20/25 Minimi asennussyvyys Maksimi asennussyvyys Ankkuri 8 3,20 6,00 Ankkuri 10 3,90 6,10 Ankkuri 12 6,30 10,30 Ankkuri 16 9,00 15,80 FIX II (sähkösinkitty) Ankkurin Ankkurin pituus Kiinn. Mat. paksuus * irto-osina Pituuskoodi Poraussyvyys Tuotenimike Tilaus-koodi kpl rasiassa Rasiaa laatikossa FIXII 6x45/ FIXII 6x45/10 * FIXII 6x55/20* FIXII 6x85/50* FIXII 8x55/ C FIXII 8x70/ E FIXII 8x90/ H FIXII 8x130/ FIXII 10x65/ C FIXII 10x75/ E FIXII 10x95/ G FIXII 10x120/ I FIXII 10x140/ FIXII 12x80/ E FIXII 12x100/ G FIXII 12x115/ I FIXII 12x140/ J FIXII 12x160/ L FIXII 12x180/ O FIXII 12x220/ FIXII 16x100/ G FIXII 16x125/ I FIXII 16x150/ K FIXII 16x170/ FIXII 20x120/ J FIXII 20x160/ N FIXII 20X215/

20 SPIT ankkurit FIX II Kuumasinkitty (HDG) Ankkurin Ankkurin pituus Kiinn. Mat. paksuus Tilaus -koodi 8 70 C FIXII 8x70/ E FIXII 8x9/ C FIXII 10x75/ E FIXII 12x100/ I FIXII 12x140/ G FIXII 16x125/ C FIXII 16x175/ kpl/ ras Ras/ ltk Asennus: GRIP lyöntiankkuri ja GRIP L lyöntiankkuri laipalla Teräsrakenteiden, koneiden, laitteiden, putkien, hyllyjen, pilareiden kiinnittämiseen sekä alakattotöihin ym. Kiinnitykset betoniin ja kiveen. : Grip ja Grip L lyöntiankkuri on laadukas eurooppalainen tuote. Paranneltu ruuvinohjaus varmistaa nopean asennuksen. Ankkurin ulkopuoliset urat varmistavat ankkurin hyvän kiinnittymisen betoniin tai kiveen, ja asennettaessa tarvitaan 20 % pienempi vasarointivoimakkuus. Se on vaivaton asentaa ohennetun runko-osan ansiosta. Oikein asennettuna ankkurissa on nähtävissä leimamerkintä. Ankkuri on turvallinen käyttää, ja myyntipakkauksessa on selkeät asennusohjeet. Grip ja Grip L ovat sähkösinkittyjä. Gripiä on saatavana myös haponkestävänä (A4). GRIP ja GRIP L sähkösinkitty; Ulosvetoarvo kn Ankkuri Ankkuri Ankkuri AnkkuriM6x30 Ankkuri M8x30 M10x40 M12x50 M16X65 Betoni C20/25 3,4 3,70 5,80 10,40 11,80 GRIP Ankkurin GRIP L Ankkurin pituus KPL/ ras GRIP M6x GRIP M6x GRIP M8x GRIP M10x GRIP M12x GRIP M16x Ankkurin Ankkurin pituus Pituuskoodi Poraussyvyys Tuotenimike Poraussyvyys Tuotenimike Tilauskoodi Poraussyvyys Tuotenimike Tilauskoodi KPL/ ras Ras/ltk GRIP L M6x GRIP L M8x GRIP L M10x GRIP L M12x GRIP L M16X Ras/ ltk 20

21 SPIT ankkurit GRIP A4 (haponkestävä) Ankkurin Ankkurin pituus Poraussyvyys Tuotenimike Tilauskoodi kpl/ ras Ras/ ltk GRIP A4 M6x GRIP A4 M8x GRIP A4 M10x GRIP A4 M12x GRIP A4 M16x Asennus: GRIP ja GRIP L -asennustyökalut Ankkurin Ankkurille Tuotenimike Tilauskoodi kpl/ras 6 6x25 Asennustyökalu x30 Asennustyökalu x30 Asennustyökalu x40 Asennustyökalu x50 Asennustyökalu x65 Asennustyökalu GRIP A4 -asennustyökalut Ankkurin Ankkurille Tuotenimike Tilauskoodi kpl/ras 6 6x30 Asennustyökalu x30 Asennustyökalu x40 Asennustyökalu x50 Asennustyökalu x65 Asennustyökalu

22 SPIT kipsilevykiinnikkeet Driva metalli, 32 Driva muovi, 38 Listojen, levyjen, taulujen, sähkökojeiden, kaapelikanavien, kalusteiden ym. kiinnittämiseen. Kiinnitykset kipsilevyihin, kevytbetoniin (Siporex), lastulevyihin ja muihin rakennuslevyihin (esiporaus 8 ). : Driva metallin valmistusmateriaali on zamak 3 (sinkki-alumiiniseos), jolla on hyvä korroosiokesto. Driva muovin valmistusmateriaali on lasikuituvahvisteinen polyamidi (nylon), ja sillä on hyvä eristyskyky sähköasennuksissa. Driva on edullinen ja helppo asentaa poraamatta. Asennus tapahtuu nopeasti ruuvinvääntimellä. Saatavana erilaisia ruuvivaihtoehtoja. Asennus: DRIVA metalli; Ulosvetoarvo kn Driva metalli Kipsilevy 13 0,06 Kevytbetoni (Siporex) 0,06 Koodi Tuote Ruuvi DRIVA metalli TP12 4,5 x 35 tasakanta DRIVA metalli TF5 4,5 x 25 uppokanta DRIVA metalli TF27 4,5 x 50 uppokanta Driva metalli bulk (ilman ruuvia) DRIVA muovi TPI2 4,5 x 35 tasakanta DRIVA muovi (ilman ruuvia) DRIVA muovi bulk (ilman ruuvia) kpl / ras ras / ltk Mini Driva, 26 Sähkökojeiden, kaapelikanavien, kaapelikourujen ym. kiinnittämiseen kipsilevyyn. Mini Drivan valmistusmateriaali on zamak 3 (sinkki-alumiiniseos), jolla on hyvä korroosiokesto. Mini Driva on nopea ja helppo asentaa. Se on itseporautuva. Mini Drivassa on pieni kartiomainen uppokanta, ja kiinnike on itsessään ruuvi. Mini Driva on edullinen kiinnitysratkaisu, koska erillistä ruuvia ei tarvita. MINI DRIVA; Ulosvetoarvo kn Mini Driva Kipsilevy 13 0,04 Koodi Tuote Ruuvi kpl / ras ras / ltk Mini Driva Drill, 30 Listojen, levyjen, taulujen, kaapelikanavien, kaapelikourujen ym. kiinnittämiseen kipsilevyyn. : Drill on valmistettu lasikuituvahvistetusta polyamidista (nylon). Tulpalla on hyvä eristyskyky sähköasennuksissa. Se on nopea ja helppo asentaa. Kooltaan tulppa on pieni. Ruuvissa on laaja pää. DRILL; Ulosvetoarvo kn Kipsilevy 13 Drill 0,044 Koodi Tuote Ruuvi kpl / ras ras / ltk Drill TP12 3,0 x 25 tasakanta

23 SPIT kipsilevykiinnikkeet Driva Click, 38 Listojen, levyjen, kaapelikanavien, kaapelikourujen, kalusteiden ym. kiinnittämiseen kipsilevyyn. : Driva Click on valmistettu lasikuidulla vahvistetusta polyamidista (nylon). Se on nopea ja helppo asentaa. Driva Click on itseporautuva ja asennussyvyys on tarkka. Erikoismuotoiltu kierre takaa tehokkaan ja nopean levyn läpäisyn. Kiilamaiset sivulle leviävät osat takaavat hyvät ulosvetoarvot. Asennus: DRIVA CLICK; Ulosvetoarvo kn Driva Click Kipsilevy 13 0,067 Koodi Tuote Ruuvi kpl / ras ras / ltk DRIVA CLICK TP10 4,5 x 50 tasakanta Aseta Driva Click ruuvinvääntimeen ja ruuvaa kipsilevyyn. 2. Kierrä ruuvi kiinnitettävän kappaleen läpi. 3. Ankkuri leviää click-äänen jälkeen kipsilevyn taustalle. 4. Jatka ruuvin vääntämistä loppuun asti. Driva Plus, 39 Listojen, levyjen, laitteiden, hyllyjen, kaapelikanavien, kaapelikourujen, lämpöpattereiden ym. kiinnittämiseen kipsilevyyn. : Driva Plussan valmistusmateriaali on zamak 3 (sinkki-alumiiniseos), jolla on hyvä korroosiokesto. Kiinnike on nopea ja helppo asentaa. Driva Plus on itseporautuva. Taittuvan ankkurointiosansa ansiosta sillä on hyvät ulosvetoarvot. DRIVA Plus; Ulosvetoarvo kn Driva Plus Asennus: Kipsilevy 13 0,12 Koodi Tuote Ruuvi kpl / ras ras / ltk Driva Plus TP12 4,5 x 45 tasakanta

24 Oy Kartro Ab Puh Fax An ITW Company
