2 Saksalaista tietotaitoa jo yli 100 vuoden ajalta. Hakaskiinnittämisen osaaja. Erikoisuutena myös räätälöidyt naulaimet. Hakasnaulaimet, paineilmalla toimivat rullalipasnaulaimet ja runkonaulaimet jopa 220mm naulapituuteen saakka. ITW CONSTRUCTION. ITW Construction Products Oy. Timmermalmintie 19A Vantaa. Puh Fax Katso lähin jälleenmyyjäsi

3 RN 130R RN 160R RN 220R RUNKONAULAIMET 130 mm 160 mm Jopa 220mm naulat! Raskaansarjan naulaimet raskaansarjan naulakiinnityksiin RN 130R RN 160R RN 220R Til.nro SUURET RUNKORAKENTEET PAKKAUKSET MUOTIT LAVAT SILLAT LAITURIT Paino 6,9 kg 7,9 kg 9,7 kg Mitat (KxPxL) 447x590x130 mm 447x590x130 mm 447x556x130 mm Työpaine 6,0-8,0 bar 7,5-8,0 bar 8,0 bar Lippaan kapasiteetti 56 naulaa naulaa n. 50 naulaa Naulapituus mm mm mm Naulapaksuus 3,4-4,2 mm 3,8-5,0 mm 4,6-5,0 mm Kysy naulavalikoimasta rakennusprojektisi mukaan: 21º Katso lähin jälleenmyyjäsi 3

4 RNC 45R KATTOHUOPANAULAIN Rautalankasidotut rullanaulat RNC 45R Naulakoko Tyyppi kpl/ltk Til.nro KUUMASINKITYT HUOPANAULAT 3,0x16 ks huopanaula ,0x19 ks huopanaula ,0x22 ks huopanaula ,0x25 ks huopanaula ,0x35 ks huopanaula ,0x45 ks huopanaula Laajin naula-alue Helppokäyttöinen Paras naulaohjaus RNC 45R Til.nro Til.nro ALUSHUOVAT PINTAHUOVAT TUULENOHJAUSPAHVIT TUULENSUOJALEVYT kertalaukaisu kosketuslaukaisu Paino 2,3 kg 2,3 kg Mitat (KxPxL) 275 x 295 x 115 mm 275 x 295 x 115 mm Työpaine, suositus 6,5-7,5 bar 6,5-7,5 bar Lataus 125 naulaa (1 rulla) 125 naulaa (1 rulla) Naulapaksuus 3,0 mm 3,0 mm Naulapituus mm mm 4 Katso lähin jälleenmyyjäsi

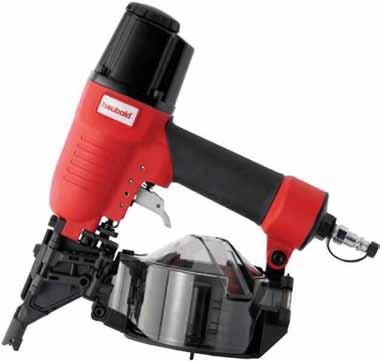

5 RNC 50 M.1 RNC 50 M RNC 50 S/W RULLALIPASNAULAIMET Lanka- ja muovinauhasidotuille rullanauloille LAVAT PAKKAUKSET ULKOPANEELIT JA -VERHOUS RNC 50 S/W (504921) RNC 50M.1 (505696) RNC 50M (505694) kosketuslaukaisu kertalaukaisu kosketuslaukaisu Paino 1,2 kg 1,4 kg 2,0 kg Mitat (KxPxL) 295x270x130mm 269x252x112mm 285x305x128mm Työpaine (suositeltu) 6,0-7,0 bar 6,0-7,5 bar 6,0-7,5 bar Lippaan kapasiteetti naulaa naulaa naulaa Naulapaksuus mm mm mm Naulapituus 2,2-2,8 mm 2,1-2,2 mm 2,1-2,5 mm Naulasarjat RNC-MS, mini-muovinauha Naulasarjat RNC-S, muovinauha Naulasarjat, rautalanka -- RNC-S 2,5 x 25-50mm 2,5-2,8 x 25-50mm RNC-MS 1,5-2,0 x 25-50mm -- 2,1 x 27-50mm RNC-MS 1,6-1,8 x 25-50mm RNC-S 2,1-2,5 x 32-50mm 2,1 x 27-50mm Katso lähin jälleenmyyjäsi 5

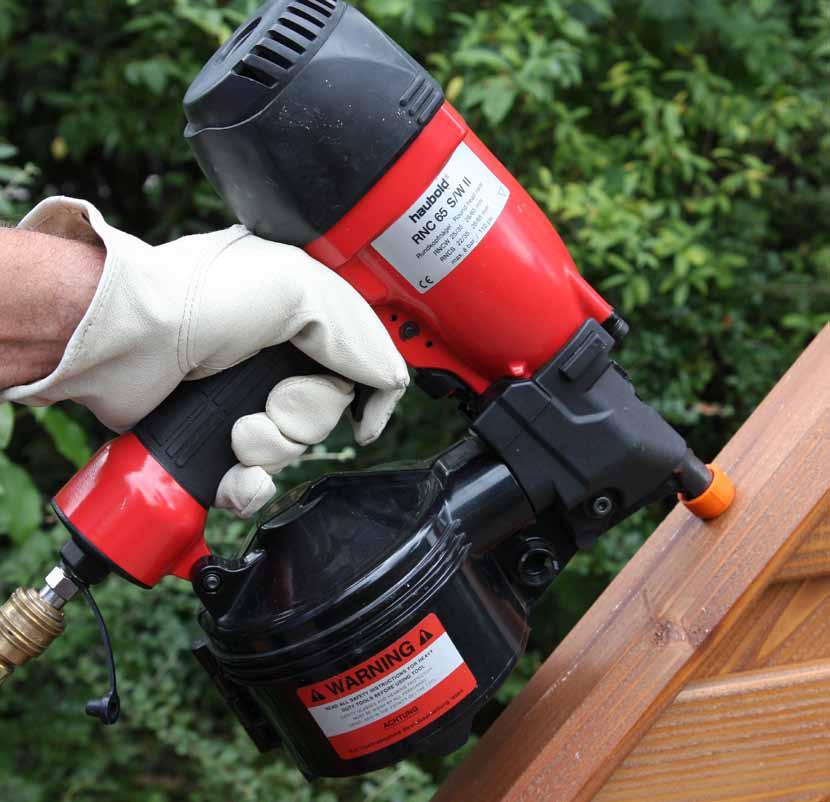

6 RNC 65 S/WII RNC 75 S/W I RULLALIPASNAULAIMET Rautalanka- ja muovinauha sidotuille nauloille, naula ruuveille ja muovinauhasidotuille erikoisnauloille teräsprofiiliin ULKOVERHOUS PAKKAUKSET LAVAT JA MUOTIT TERASSIT KIPSILEVYT Kysy naulavalikoimasta rakennusprojektisi mukaan: RNC 65 S/WII (503871) RNC 75 S/W I (504989, kertalauk.) RNC 75 S/W I (505122, kosketuslauk.) Paino 2,0 kg 2,5 kg 2,5 kg Mitat (KxPxL) 325 x 280 x 130 mm 338x271x132 mm 338x271x132 mm Työpaine 6,0-7,0 bar 6,5-7,5 bar 6,5-7,5 bar Lipaskapasiteetti Naulapaksuus 2,2-2,8 mm 2,2-3,4 mm 2,2-3,4 mm Naulapituus 32-65mm (rautalanka) mm mm 40-65mm (muovinauha) Melutaso 82 db(a) 92 db(a) 92 db(a) Äänitehotaso 95 db(a) 105 db(a) 105 db(a) Tärinä 2,56 m/s 2 2,5 m/s 2 2,5 m/s 2 Naulasarjat, muovinauha Naulasarjat, rautalanka RNC-S 2,2-2,8 x 32-65mm 2,5-2,8 x 40-65mm RNC-S 2,5-2,8 x 28-75mm 2,5-3,4 x 28-75mm RNC-S 2,5-2,8 x 28-75mm 2,5-3,4 x 28-75mm 6 Katso lähin jälleenmyyjäsi

7 RNC 90 B S/W RNC 90 WII RULLALIPASNAULAIMET RUNKORAKENTEET PAKKAUKSET MUOTIT LAVAT TERASSIT Rautalanka- ja muovinauha-sidotuille rullanauloille ja -ruuveille RNC 90 B S/W (503872) 3,4 kg RNC 90 B S/W naulasarjat RNC 90 WII (503844) 3,0 kg Paino Paino Mitat (KxPxL) 349x326x127mm muovinauha Mitat (KxPxL) 380x285x130mm RNC-S Työpaine 7,0-8,0 bar 2,5-2,8 x 45-90mm Työpaine 7,0-7,5 bar Lipaskapasiteetti Lipaskapasiteetti naulaa Naulapaksuus 2,5-3,8 mm rautalanka Naulapaksuus 2,5-3,8 mm Naulapituus 45-90mm 2,5-3,4 x 45-90mm Naulapituus 45-90mm Melutaso 102 db(a) Melutaso 105 db(a) Äänitehotaso 107 db(a) Äänitehotaso 107 db(a) Tärinä 4,4 m/s 2 Tärinä 4,6 m/s 2 RNC 90 WII naulasarjat rautalanka 2,5-3,8 x 45-90mm Kysy naulavalikoimasta rakennusprojektisi mukaan: Katso lähin jälleenmyyjäsi 7

8 PN 814 G PN 814 JG/A HAKASNAULAIMET Tehokkaat ja helppokäyttöiset Vakio- ja automaattiversiot Pitkäikäisiä kestävällä rakenteella Haubold KL 800-hakaset Pituus Kpl/ras Ras/tukkup. Til.nro SÄHKÖSINKITYT 4 mm mm mm mm mm mm mm TEKSTIILIT, KANKAAT PAHVIT MUOVIKALVOT ALUMIINIPAPERIT OHUET MATERIAALIT Hakassarja KL 800 PN 814 G (503925) kertalaukaisu PN 814 JG/A (503942) automaatti Paino 1,0 kg 1,0 kg Mitat (KxPxL) 139 x 210 x 35 mm 139 x 210 x 35 mm Työpaine 4,0-6,0 bar 4,0-6,0 bar Lataus 153 hakasta 153 hakasta Hakasleveys 12,9 mm 12,9 mm Hakaspituus 4-14 mm 6-14 mm Lankapaksuus 0,84 mm 0,84 mm Melutaso 76 db(a) 76 db(a) Äänitehotaso 89 db(a) 89 db(a) Automaattinen hakasnaulain PN 814 JG/A on verhoilijan ammattikone. Naulaimessa on vaihtoehtoisesti joko kertalaukaisu tai automaatti. Automaatin nopeutta voidaan säätää halutuksi käyttäjän ja kiinnityskohteen tarpeen mukaan. Katso lähin jälleenmyyjäsi 9

9 PN 6040 L-I HAKASNAULAIN Haubold 5000 hakaset Pituus Kpl/ras Ras/Tukkup. Til.nro SÄHKÖSINKITTY 15 mm mm mm mm mm mm RUOSTUMATON A2 30 mm Kahdelle erilevyiselle hakaselle Haubold 6000 hakaset Pituus Kpl/ras Ras/Tukkup. Til.nro SÄHKÖSINKITTY 15 mm mm mm mm mm mm RUOSTUMATON A2 35 mm VERHOILUT PANEELIT OHUET LEVYT HUONEKALUT Hakassarjat PN 6040 L-I til.nro (kosketuslaukaisu) KL 5000 KL 6000 til.nro (kertalaukaisu) Paino 1,5 kg 1,5 kg Mitat (KxPxL) 247 x 247 x 60mm 247 x 247 x 60mm Työpaine 6,0-7,0 bar 6,0-7,0 bar Lataus KL5000/KL /104 hakasta 125/104 hakasta Hakasleveys 5,2 tai 5,7 mm 5,2 tai 5,7 mm Hakaspituus mm mm Lankapaksuus KL5000/KL6000 1,0/1,2mm 1,0/1,2mm Melutaso 85,5 db(a) 85,5 db(a) Äänitehotaso 113,5 db(a) 113,5 db(a) Tärinä 1,36 m/s 2 1,36 m/s 2 10 Katso lähin jälleenmyyjäsi

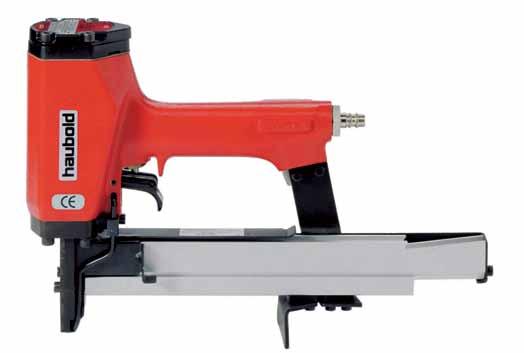

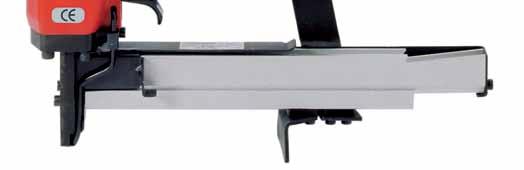

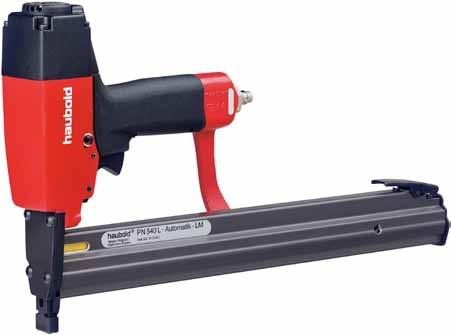

10 PN 540 L-I PN530 L-A-LM-I HAKASNAULAIMET Automaattilaukaisu Säädettävä nopeus Iskusyvyyden säätö Pitkä lipas Ergonominen Helppokäyttöinen Pitkäikäinen rakenne PN 540 L-I kerta- tai kosketuslaukaisulla Haubold KL 500-hakaset Pituus Kpl/ras Ras/Tukkup. Til.nro SÄHKÖSINKITTY 15 mm mm mm mm mm mm SÄHKÖSINKITTY, TAITTUVAKÄRKINEN 24 mm KIPSILEVYT TAUSTALEVYT KATTOVERHOUSLEVYT (MDF) PAKKAUKSET JA LAVAT Haubold on maailman johtavia hakaskiinnitystekniikan toimittaja. Mikäli hakaskiinnitystarpeenne tarvitsee lisäselvityksiä ja/tai teknisiä lausuntoja, laskelmia jne. pystymme auttamaan teitä varmasti parhaan ratkaisun löytämiseksi. Hakassarja KL 500 PN530 L-A-LM-I (504936) PN 540 L-I (504934) kertalaukaisu PN 540 L-I (504933) kosketuslaukaisu Paino 1,7 kg 1,4 kg 1,4 kg Mitat (KxPxL) 247x424x60mm 247x247x55 mm 247x247x55 mm Työpaine 6,0-7,0 bar 6,0-7,0 bar 6,0-7,0 bar Lipaskapasiteetti 208 hakasta 104 hakasta 104 hakasta Hakasleveys 11 mm 11 mm 11 mm Hakaspituus mm mm mm Lankapaksuus 1,30 mm 1,20 mm 1,20 mm Melutaso 85,7 db(a) 85,5 db(a) 85,5 db(a) Äänitehotaso 116,7 db(a) 113,5 db(a) 113,5 db(a) Tärinä 1,29 m/s 2 1,36 m/s 2 1,36 m/s sarjan hakanen soveltuu ja on hyväksytty tapa kiinnittää kipsilevy puurunkoon (Saksan puurakenneyhdistys, BDF). PN 530 L-I naulaimet ja erityisesti sen pitkälippainen automaattiversio helpottaa ja nopeuttaa levykiinnityksiä merkittävästi. Naulainta voi käyttää sekä kerta- että automaattilaukaisumenetelmällä ja sen naulausnopeus on säädettävissä. Katso lähin jälleenmyyjäsi 11

11 PN 750 A HAKASNAULAIN Tasapainoinen Helppokäyttöinen Pitkäikäinen ja kestävä rakenne Kerta- tai kosketuslaukaisulla Haubold KG 700 hakaset Pituus Kpl/ras Ras/Tukkup. Til.nro SÄHKÖSINKITTY KG 720 C NK GEH KG 725 C NK GEH KG 730 C NK GEH KG 735 C NK GEH KG 740 C NK GEH KG 745 C NK GEH KG 750 C NK GEH KIPSILEVYT VANERIT JA LASTULEVYT MUOTIT YM. Haubold on maailman johtavia hakaskiinnitystekniikan toimittaja. Mikäli hakaskiinnitystarpeenne tarvitsee lisäselvityksiä ja/tai teknisiä lausuntoja, laskelmia jne. pystymme auttamaan teitä varmasti parhaan ratkaisun löytämiseksi. Hakassarja PN 750 A til.nro til.nro kertalaukaisu kosketuslaukaisu KG 700 Paino 2,3 kg 2,3 kg Mitat (KxPxL) 250x325x70 mm 250x325x70 mm Työpaine 6,0 bar 6,0 bar Lataus 108 hakasta 108 hakasta Hakasleveys 11,25 mm 11,25 mm Hakaspituus mm mm Lankapaksuus 1,53 mm 1,53 mm Melutaso 93 db(a) 93 db(a) Äänitehotaso 106 db(a) 106 db(a) Tärinä 3,2 m/s 2 3,2 m/s 2 Haubold 700-sarjan hakanen on yksi eniten käytetyistä hakastyypeistä. Hakasella voidaan kiinnittää kipsilevyt ja monet muut rakennustyön levyasennukset. Hakasvalikoima on laaja, joten saat varmasti oikeanlaisen hakasen. Valikoimasta löytyvät esim. 12µm sinkityt hakaset, jotka täyttävät DIN 1052 sekä EUROCODE5:n laatuvaatimukset sekä ruostumattomat ja hartsipinnoitetut, lujemman pidon antavat hakaset. 12 Katso lähin jälleenmyyjäsi

12 PN 2550 A HAKASNAULAIN Leveäselkäinen Huokoiset ja ohuet materiaalit Kerta- tai kosketuslaukaisulla Haubold BK 2500 hakaset Pituus Kpl/ras Ras/Tukkup. Til.nro SÄHKÖSINKITTY 16 mm mm mm mm mm mm mm ALUMIINI 16 mm KATTOHUOVAT PAHVIT HUOKOISET TUULENSUOJALEVYT PAKKAUKSET KATTORISTIKOT Haubold on maailman johtavia hakaskiinnitystekniikan toimittaja. Mikäli hakaskiinnitystarpeenne tarvitsee lisäselvityksiä ja/tai teknisiä lausuntoja, laskelmia jne. pystymme auttamaan teitä varmasti parhaan ratkaisun löytämiseksi. Hakassarja PN 2550 A til.nro til.nro kertalaukaisu kosketuslaukaisu BK 2500 Paino 2,8 kg 2,8 kg Mitat (KxPxL) 250x400x70 mm 250x400x70 mm Työpaine 5,0-7,0 bar 5,0-7,0 bar Lataus 156 hakasta 156 hakasta Hakasleveys 26 mm 26 mm Hakaspituus mm mm Lankapaksuus 1,53 mm 1,53 mm Melutaso 93 db(a) 93 db(a) Äänitehotaso 106 db(a) 106 db(a) Tärinä 3,2 m/s 2 3,2 m/s 2 Haubold 2500-sarjan hakanen on oikea valinta kun tarvitaan leveäselkäinen hakanen, jolta vaaditaan luja pito. Hakanen on erityisen sopiva tuulensuojalevyjen (kuitu) kiinnittämiseen. Laaja hakasvalikoima takaa, että oikeanlainen hakanen löytyy varmasti. Valikoimassa esim. 12µm sinkityt hakaset, jotka täyttävät DIN 1052 sekä EUROCODE5:n laatuvaatimukset sekä ruostumattomat ja hartsipinnoitetut, lujemman pidon antavat hakaset. Katso lähin jälleenmyyjäsi 13
