1 ROBOJET PESUKATU TUOTTAVAAN LIIKETOIMINTAAN

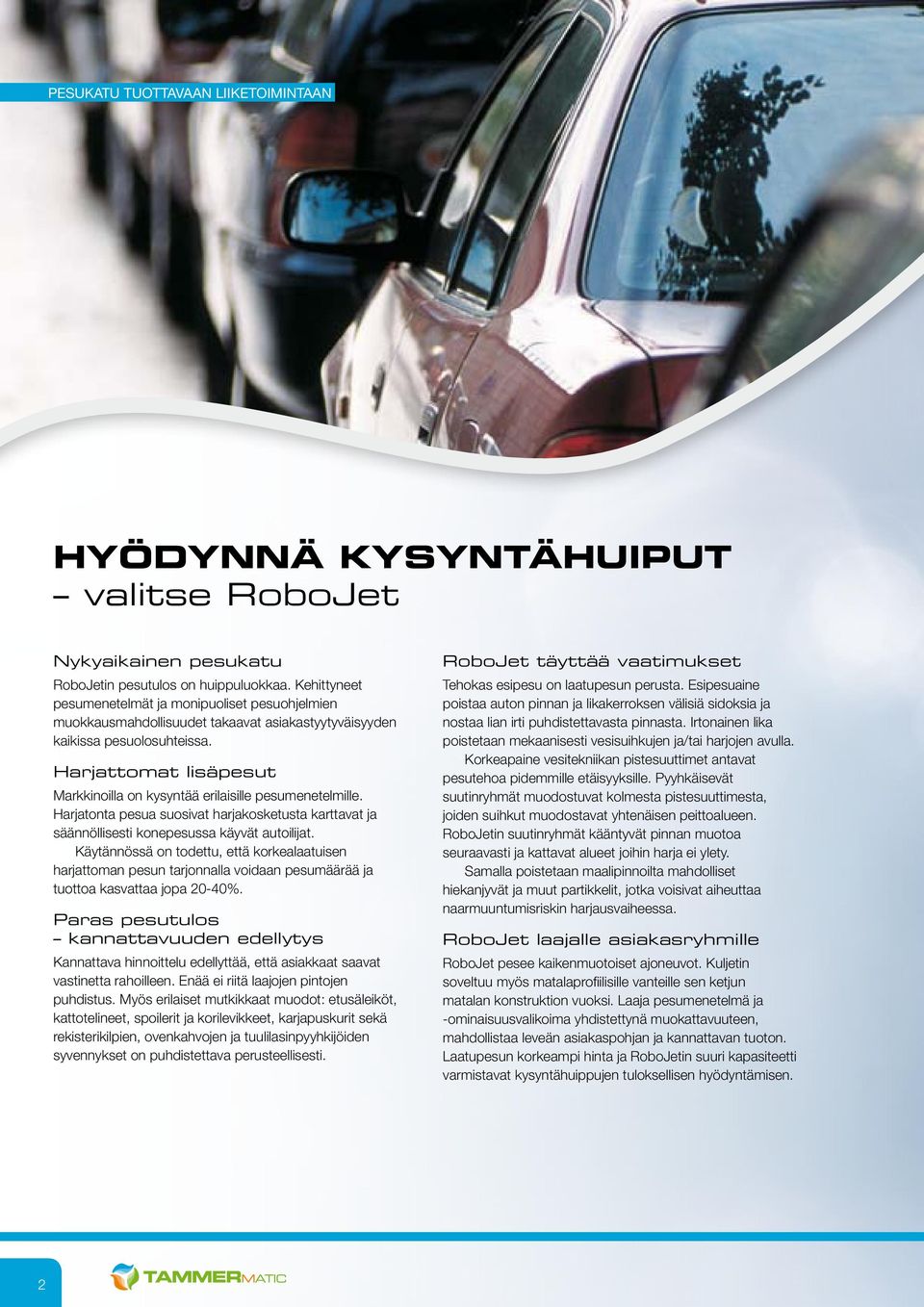

2 PESUKATU TUOTTAVAAN LIIKETOIMINTAAN Hyödynnä kysyntähuiput valitse RoboJet Nykyaikainen pesukatu RoboJetin pesutulos on huippuluokkaa. Kehittyneet pesumenetelmät ja monipuoliset pesuohjelmien muokkausmahdollisuudet takaavat asiakastyytyväisyyden kaikissa pesuolosuhteissa. Harjattomat lisäpesut Markkinoilla on kysyntää erilaisille pesumenetelmille. Harjatonta pesua suosivat harjakosketusta karttavat ja säännöllisesti konepesussa käyvät autoilijat. Käytännössä on todettu, että korkealaatuisen harjattoman pesun tarjonnalla voidaan pesumäärää ja tuottoa kasvattaa jopa 20-40%. Paras pesutulos kannattavuuden edellytys Kannattava hinnoittelu edellyttää, että asiakkaat saavat vastinetta rahoilleen. Enää ei riitä laajojen pintojen puhdistus. Myös erilaiset mutkikkaat muodot: etusäleiköt, kattotelineet, spoilerit ja korilevikkeet, karjapuskurit sekä rekisterikilpien, ovenkahvojen ja tuulilasinpyyhkijöiden syvennykset on puhdistettava perusteellisesti. RoboJet täyttää vaatimukset Tehokas esipesu on laatupesun perusta. Esipesuaine poistaa auton pinnan ja likakerroksen välisiä sidoksia ja nostaa lian irti puhdistettavasta pinnasta. Irtonainen lika poistetaan mekaanisesti vesisuihkujen ja/tai harjojen avulla. Korkeapaine vesitekniikan pistesuuttimet antavat pesutehoa pidemmille etäisyyksille. Pyyhkäisevät suutinryhmät muodostuvat kolmesta pistesuuttimesta, joiden suihkut muodostavat yhtenäisen peittoalueen. RoboJetin suutinryhmät kääntyvät pinnan muotoa seuraavasti ja kattavat alueet joihin harja ei ylety. Samalla poistetaan maalipinnoilta mahdolliset hiekanjyvät ja muut partikkelit, jotka voisivat aiheuttaa naarmuuntumisriskin harjausvaiheessa. RoboJet laajalle asiakasryhmille RoboJet pesee kaikenmuotoiset ajoneuvot. Kuljetin soveltuu myös matalaprofiilisille vanteille sen ketjun matalan konstruktion vuoksi. Laaja pesumenetelmä ja -ominaisuusvalikoima yhdistettynä muokattavuuteen, mahdollistaa leveän asiakaspohjan ja kannattavan tuoton. Laatupesun korkeampi hinta ja RoboJetin suuri kapasiteetti varmistavat kysyntähuippujen tuloksellisen hyödyntämisen. 2

3 3

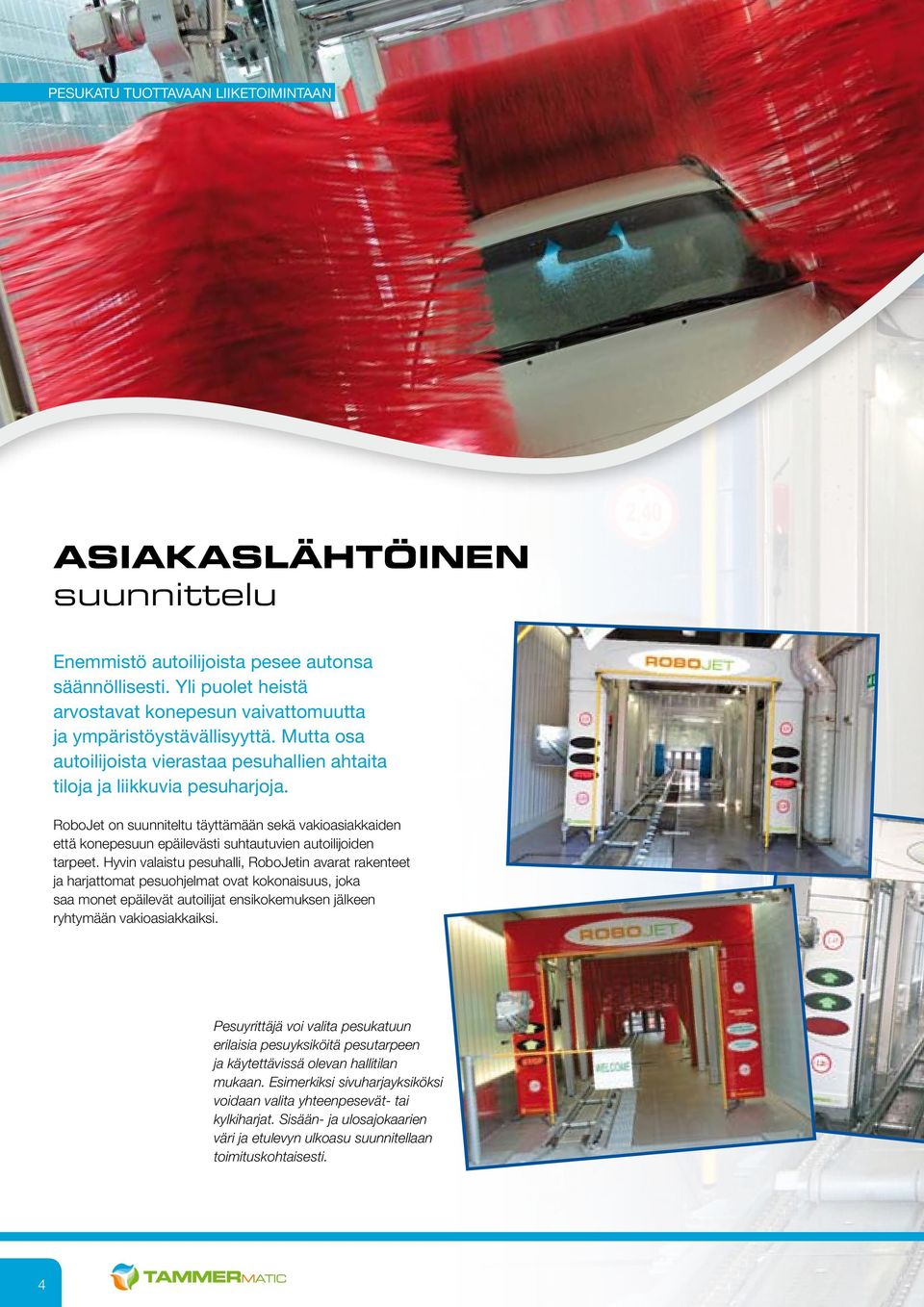

4 PESUKATU TUOTTAVAAN LIIKETOIMINTAAN Asiakaslähtöinen suunnittelu Enemmistö autoilijoista pesee autonsa säännöllisesti. Yli puolet heistä arvostavat konepesun vaivattomuutta ja ympäristöystävällisyyttä. Mutta osa autoilijoista vierastaa pesuhallien ahtaita tiloja ja liikkuvia pesuharjoja. RoboJet on suunniteltu täyttämään sekä vakioasiakkaiden että konepesuun epäilevästi suhtautuvien autoilijoiden tarpeet. Hyvin valaistu pesuhalli, RoboJetin avarat rakenteet ja harjattomat pesuohjelmat ovat kokonaisuus, joka saa monet epäilevät autoilijat ensikokemuksen jälkeen ryhtymään vakioasiakkaiksi. Pesuyrittäjä voi valita pesukatuun erilaisia pesuyksiköitä pesutarpeen ja käytettävissä olevan hallitilan mukaan. Esimerkiksi sivuharjayksiköksi voidaan valita yhteenpesevät- tai kylkiharjat. Sisään- ja ulosajokaarien väri ja etulevyn ulkoasu suunnitellaan toimituskohtaisesti. 4

5 5

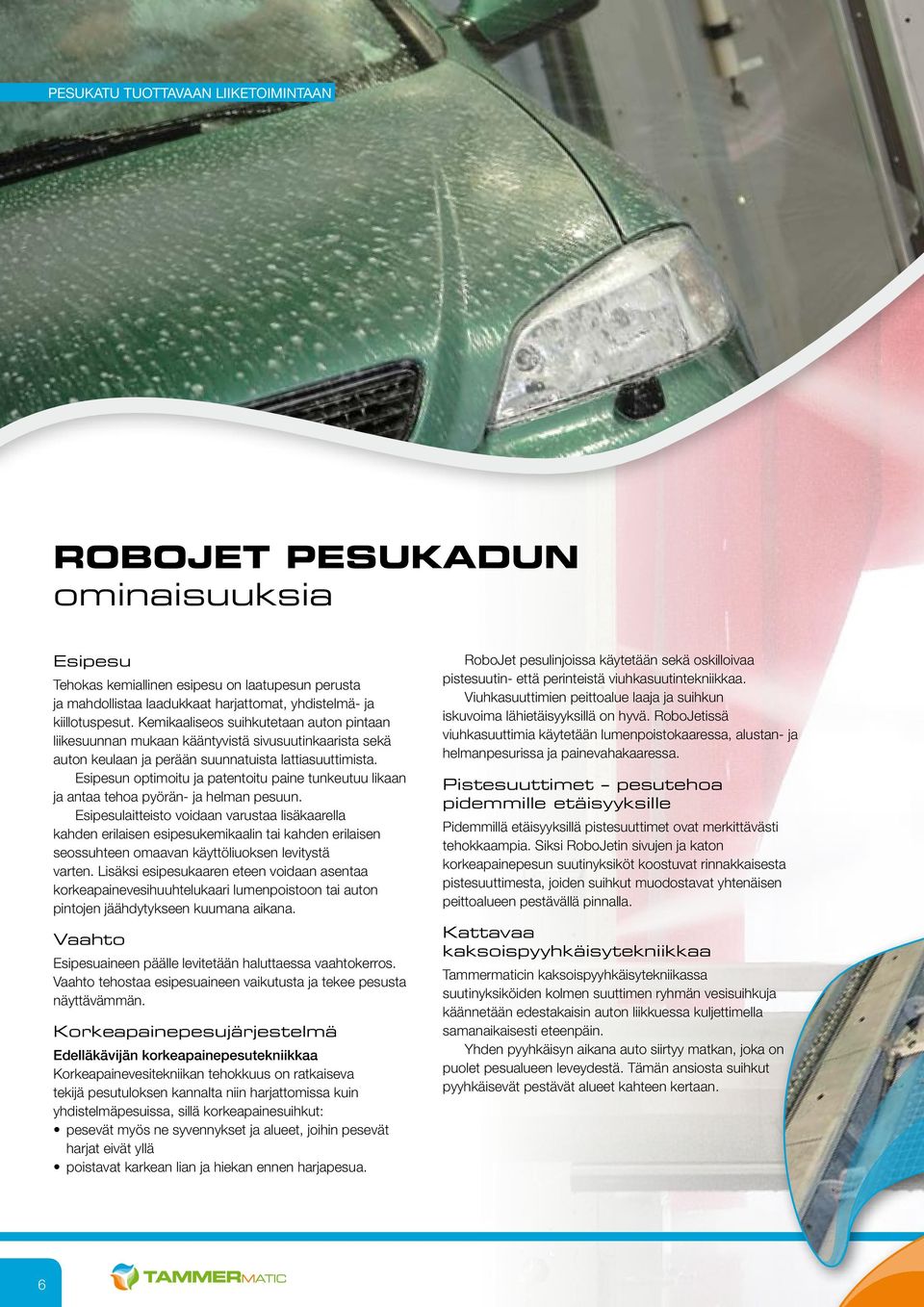

6 PESUKATU TUOTTAVAAN LIIKETOIMINTAAN ROBOJET PESUKADUN ominaisuuksia Esipesu Tehokas kemiallinen esipesu on laatupesun perusta ja mahdollistaa laadukkaat harjattomat, yhdistelmä- ja kiillotuspesut. Kemikaaliseos suihkutetaan auton pintaan liikesuunnan mukaan kääntyvistä sivusuutinkaarista sekä auton keulaan ja perään suunnatuista lattiasuuttimista. Esipesun optimoitu ja patentoitu paine tunkeutuu likaan ja antaa tehoa pyörän- ja helman pesuun. Esipesulaitteisto voidaan varustaa lisäkaarella kahden erilaisen esipesukemikaalin tai kahden erilaisen seossuhteen omaavan käyttöliuoksen levitystä varten. Lisäksi esipesukaaren eteen voidaan asentaa korkeapainevesihuuhtelukaari lumenpoistoon tai auton pintojen jäähdytykseen kuumana aikana. Vaahto Esipesuaineen päälle levitetään haluttaessa vaahtokerros. Vaahto tehostaa esipesuaineen vaikutusta ja tekee pesusta näyttävämmän. Korkeapainepesujärjestelmä Edelläkävijän korkeapainepesutekniikkaa Korkeapainevesitekniikan tehokkuus on ratkaiseva tekijä pesutuloksen kannalta niin harjattomissa kuin yhdistelmäpesuissa, sillä korkeapainesuihkut: pesevät myös ne syvennykset ja alueet, joihin pesevät harjat eivät yllä poistavat karkean lian ja hiekan ennen harjapesua. RoboJet pesulinjoissa käytetään sekä oskilloivaa pistesuutin- että perinteistä viuhkasuutintekniikkaa. Viuhkasuuttimien peittoalue laaja ja suihkun iskuvoima lähietäisyyksillä on hyvä. RoboJetissä viuhkasuuttimia käytetään lumenpoistokaaressa, alustan- ja helmanpesurissa ja painevahakaaressa. Pistesuuttimet pesutehoa pidemmille etäisyyksille Pidemmillä etäisyyksillä pistesuuttimet ovat merkittävästi tehokkaampia. Siksi RoboJetin sivujen ja katon korkeapainepesun suutinyksiköt koostuvat rinnakkaisesta pistesuuttimesta, joiden suihkut muodostavat yhtenäisen peittoalueen pestävällä pinnalla. Kattavaa kaksoispyyhkäisytekniikkaa Tammermaticin kaksoispyyhkäisytekniikassa suutinyksiköiden kolmen suuttimen ryhmän vesisuihkuja käännetään edestakaisin auton liikkuessa kuljettimella samanaikaisesti eteenpäin. Yhden pyyhkäisyn aikana auto siirtyy matkan, joka on puolet pesualueen leveydestä. Tämän ansiosta suihkut pyyhkäisevät pestävät alueet kahteen kertaan. 6

7 7

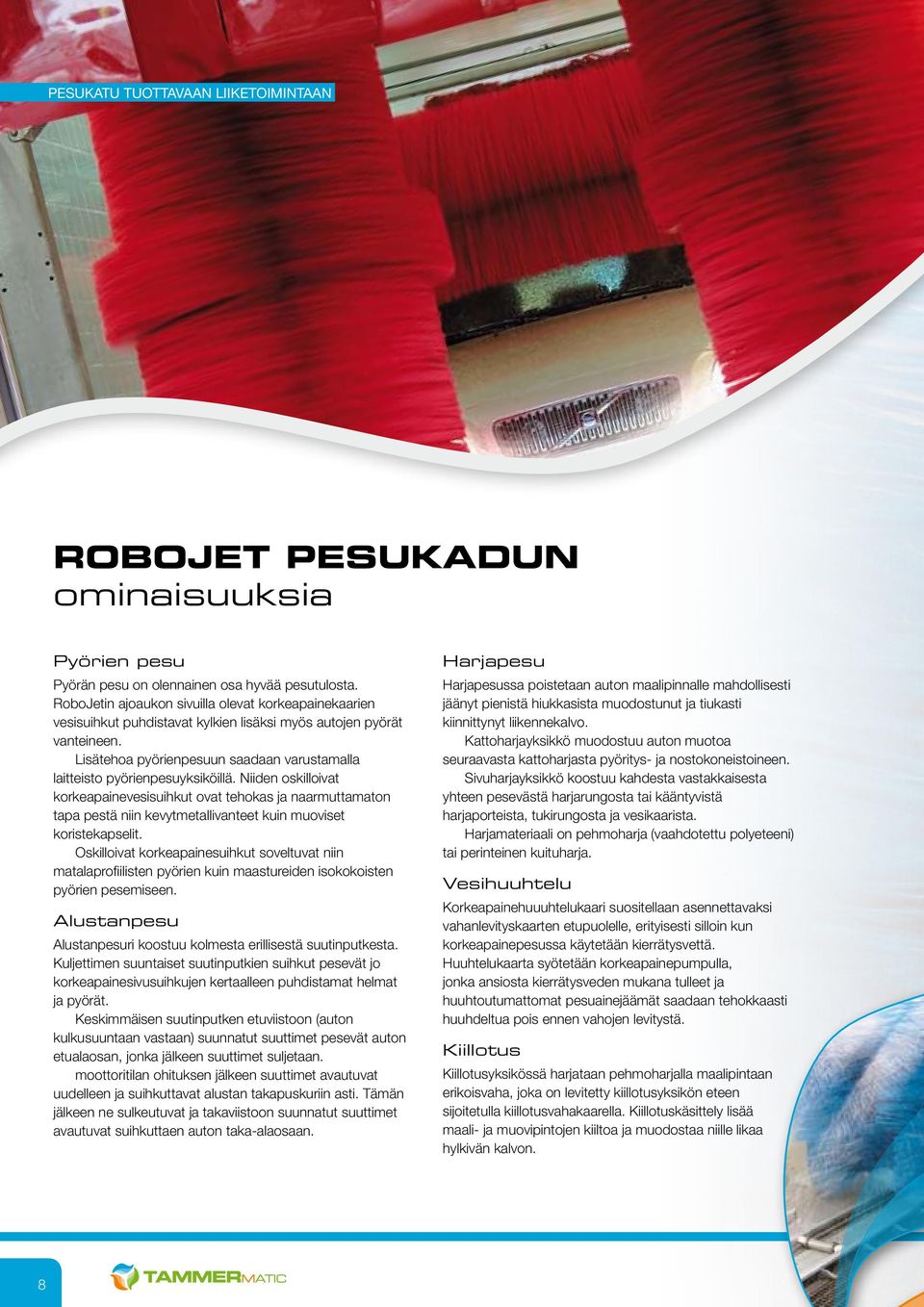

8 PESUKATU TUOTTAVAAN LIIKETOIMINTAAN ROBOJET PESUKADUN ominaisuuksia Pyörien pesu Pyörän pesu on olennainen osa hyvää pesutulosta. RoboJetin ajoaukon sivuilla olevat korkeapainekaarien vesisuihkut puhdistavat kylkien lisäksi myös autojen pyörät vanteineen. Lisätehoa pyörienpesuun saadaan varustamalla laitteisto pyörienpesuyksiköillä. Niiden oskilloivat korkeapainevesisuihkut ovat tehokas ja naarmuttamaton tapa pestä niin kevytmetallivanteet kuin muoviset koristekapselit. Oskilloivat korkeapainesuihkut soveltuvat niin matalaprofiilisten pyörien kuin maastureiden isokokoisten pyörien pesemiseen. Alustanpesu Alustanpesuri koostuu kolmesta erillisestä suutinputkesta. Kuljettimen suuntaiset suutinputkien suihkut pesevät jo korkeapainesivusuihkujen kertaalleen puhdistamat helmat ja pyörät. Keskimmäisen suutinputken etuviistoon (auton kulkusuuntaan vastaan) suunnatut suuttimet pesevät auton etualaosan, jonka jälkeen suuttimet suljetaan. moottoritilan ohituksen jälkeen suuttimet avautuvat uudelleen ja suihkuttavat alustan takapuskuriin asti. Tämän jälkeen ne sulkeutuvat ja takaviistoon suunnatut suuttimet avautuvat suihkuttaen auton taka-alaosaan. Harjapesu Harjapesussa poistetaan auton maalipinnalle mahdollisesti jäänyt pienistä hiukkasista muodostunut ja tiukasti kiinnittynyt liikennekalvo. Kattoharjayksikkö muodostuu auton muotoa seuraavasta kattoharjasta pyöritys- ja nostokoneistoineen. Sivuharjayksikkö koostuu kahdesta vastakkaisesta yhteen pesevästä harjarungosta tai kääntyvistä harjaporteista, tukirungosta ja vesikaarista. Harjamateriaali on pehmoharja (vaahdotettu polyeteeni) tai perinteinen kuituharja. Vesihuuhtelu Korkeapainehuuuhtelukaari suositellaan asennettavaksi vahanlevityskaarten etupuolelle, erityisesti silloin kun korkeapainepesussa käytetään kierrätysvettä. Huuhtelukaarta syötetään korkeapainepumpulla, jonka ansiosta kierrätysveden mukana tulleet ja huuhtoutumattomat pesuainejäämät saadaan tehokkaasti huuhdeltua pois ennen vahojen levitystä. Kiillotus Kiillotusyksikössä harjataan pehmoharjalla maalipintaan erikoisvaha, joka on levitetty kiillotusyksikön eteen sijoitetulla kiillotusvahakaarella. Kiillotuskäsittely lisää maali- ja muovipintojen kiiltoa ja muodostaa niille likaa hylkivän kalvon. 8

9 9

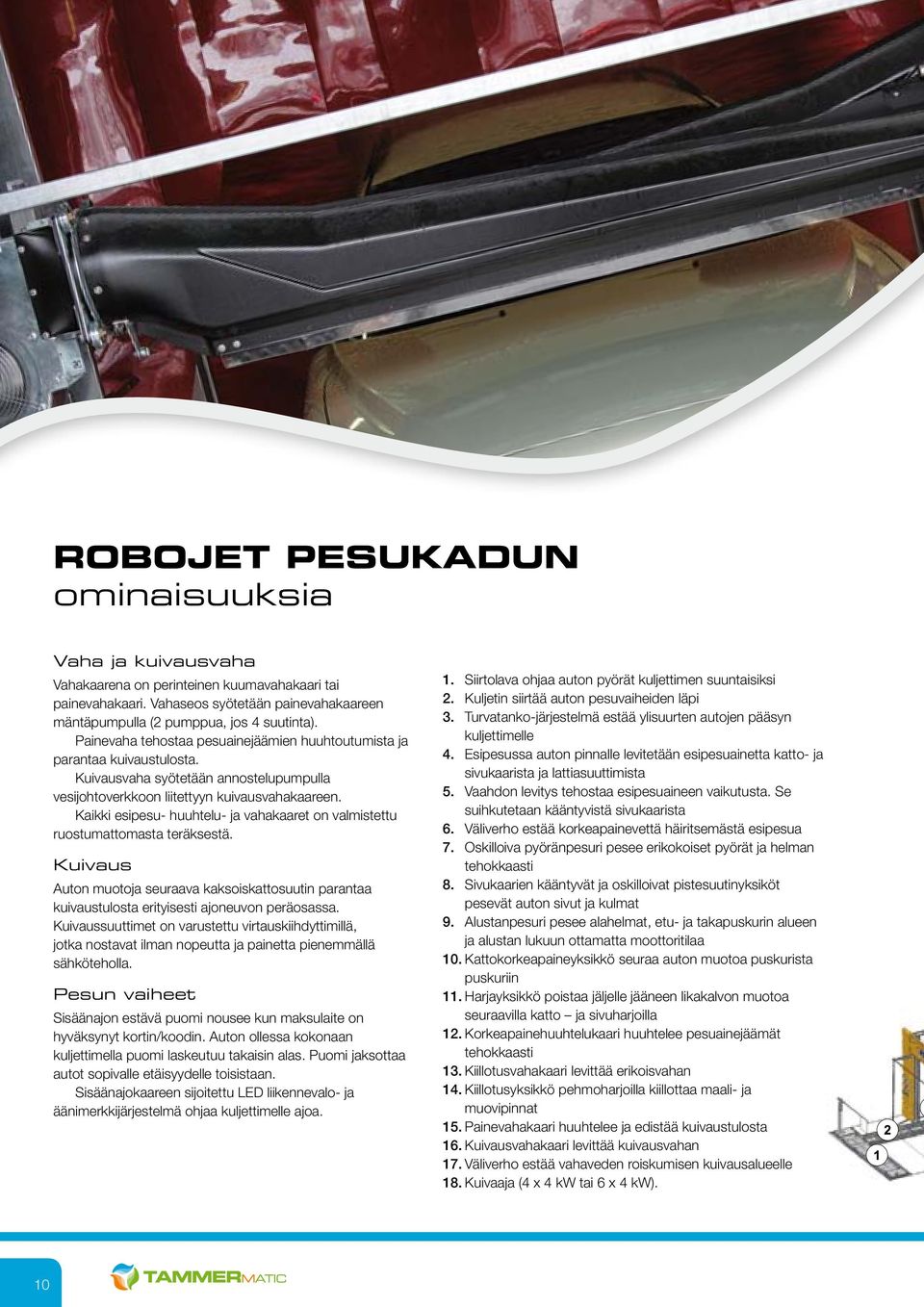

10 ROBOJET PESUKADUN ominaisuuksia Vaha ja kuivausvaha Vahakaarena on perinteinen kuumavahakaari tai painevahakaari. Vahaseos syötetään painevahakaareen mäntäpumpulla (2 pumppua, jos 4 suutinta). Painevaha tehostaa pesuainejäämien huuhtoutumista ja parantaa kuivaustulosta. Kuivausvaha syötetään annostelupumpulla vesijohtoverkkoon liitettyyn kuivausvahakaareen. Kaikki esipesu- huuhtelu- ja vahakaaret on valmistettu ruostumattomasta teräksestä. Kuivaus Auton muotoja seuraava kaksoiskattosuutin parantaa kuivaustulosta erityisesti ajoneuvon peräosassa. Kuivaussuuttimet on varustettu virtauskiihdyttimillä, jotka nostavat ilman nopeutta ja painetta pienemmällä sähköteholla. Pesun vaiheet Sisäänajon estävä puomi nousee kun maksulaite on hyväksynyt kortin/koodin. Auton ollessa kokonaan kuljettimella puomi laskeutuu takaisin alas. Puomi jaksottaa autot sopivalle etäisyydelle toisistaan. Sisäänajokaareen sijoitettu LED liikennevalo- ja äänimerkkijärjestelmä ohjaa kuljettimelle ajoa. 1. Siirtolava ohjaa auton pyörät kuljettimen suuntaisiksi 2. Kuljetin siirtää auton pesuvaiheiden läpi 3. Turvatanko-järjestelmä estää ylisuurten autojen pääsyn kuljettimelle 4. Esipesussa auton pinnalle levitetään esipesuainetta katto- ja sivukaarista ja lattiasuuttimista 5. Vaahdon levitys tehostaa esipesuaineen vaikutusta. Se suihkutetaan kääntyvistä sivukaarista 6. Väliverho estää korkeapainevettä häiritsemästä esipesua 7. Oskilloiva pyöränpesuri pesee erikokoiset pyörät ja helman tehokkaasti 8. Sivukaarien kääntyvät ja oskilloivat pistesuutinyksiköt pesevät auton sivut ja kulmat 9. Alustanpesuri pesee alahelmat, etu- ja takapuskurin alueen ja alustan lukuun ottamatta moottoritilaa 10. Kattokorkeapaineyksikkö seuraa auton muotoa puskurista puskuriin 11. Harjayksikkö poistaa jäljelle jääneen likakalvon muotoa seuraavilla katto ja sivuharjoilla 12. Korkeapainehuuhtelukaari huuhtelee pesuainejäämät tehokkaasti 13. Kiillotusvahakaari levittää erikoisvahan 14. Kiillotusyksikkö pehmoharjoilla kiillottaa maali- ja muovipinnat 15. Painevahakaari huuhtelee ja edistää kuivaustulosta 16. Kuivausvahakaari levittää kuivausvahan 17. Väliverho estää vahaveden roiskumisen kuivausalueelle 18. Kuivaaja (4 x 4 kw tai 6 x 4 kw). 10

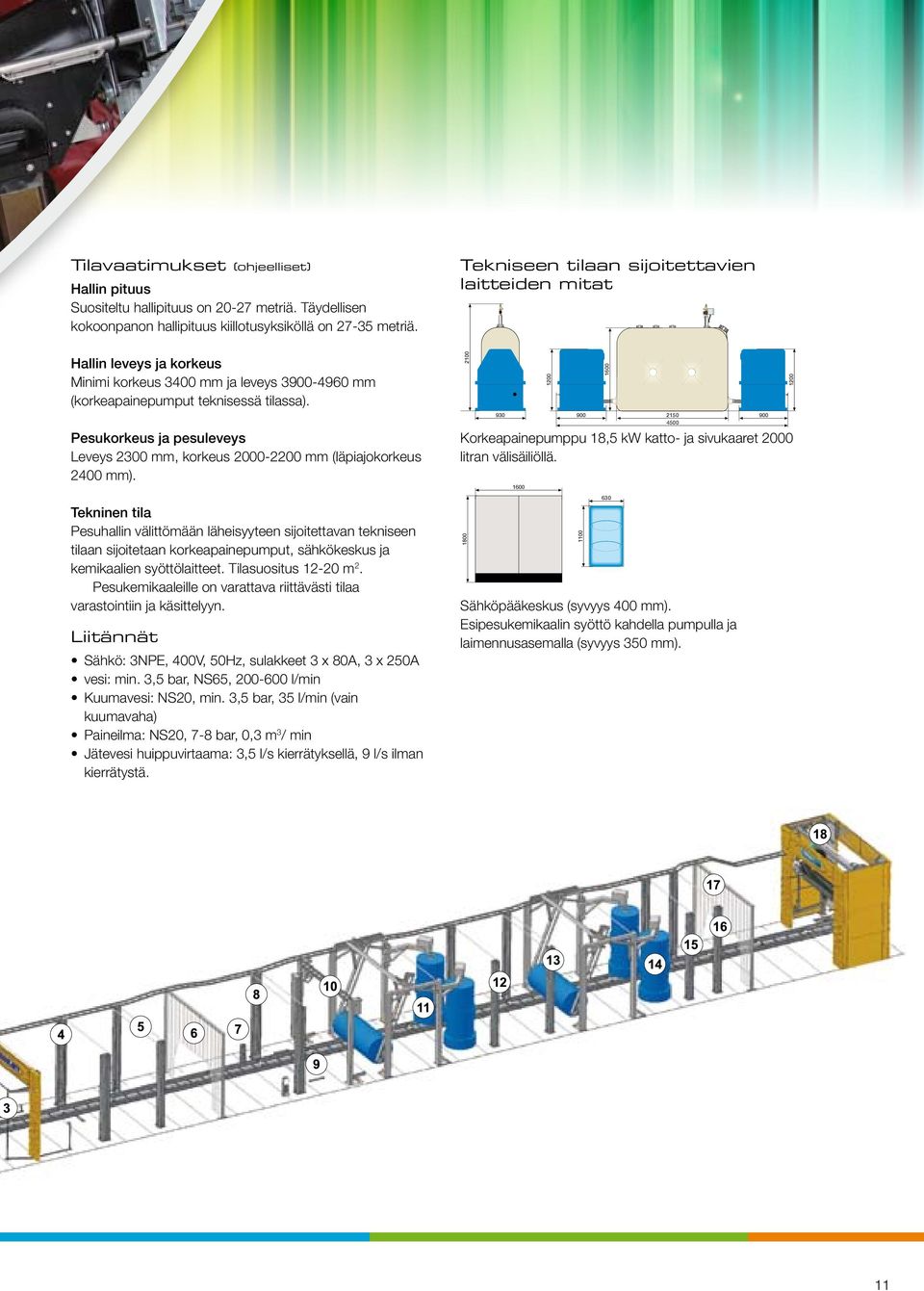

11 Tilavaatimukset (ohjeelliset) Hallin pituus Suositeltu hallipituus on metriä. Täydellisen kokoonpanon hallipituus kiillotusyksiköllä on metriä. Tekniseen tilaan sijoitettavien laitteiden mitat Hallin leveys ja korkeus Minimi korkeus 3400 mm ja leveys mm (korkeapainepumput teknisessä tilassa) Pesukorkeus ja pesuleveys Leveys 2300 mm, korkeus mm (läpiajokorkeus 2400 mm). Tekninen tila Pesuhallin välittömään läheisyyteen sijoitettavan tekniseen tilaan sijoitetaan korkeapainepumput, sähkökeskus ja kemikaalien syöttölaitteet. Tilasuositus m 2. Pesukemikaaleille on varattava riittävästi tilaa varastointiin ja käsittelyyn. Liitännät Sähkö: 3NPE, 400V, 50Hz, sulakkeet 3 x 80A, 3 x 250A vesi: min. 3,5 bar, NS65, l/min Kuumavesi: NS20, min. 3,5 bar, 35 l/min (vain kuumavaha) Paineilma: NS20, 7-8 bar, 0,3 m 3 / min Jätevesi huippuvirtaama: 3,5 l/s kierrätyksellä, 9 l/s ilman kierrätystä Korkeapainepumppu 18,5 kw katto- ja sivukaaret 2000 litran välisäiliöllä Sähköpääkeskus (syvyys 400 mm). Esipesukemikaalin syöttö kahdella pumpulla ja laimennusasemalla (syvyys 350 mm)

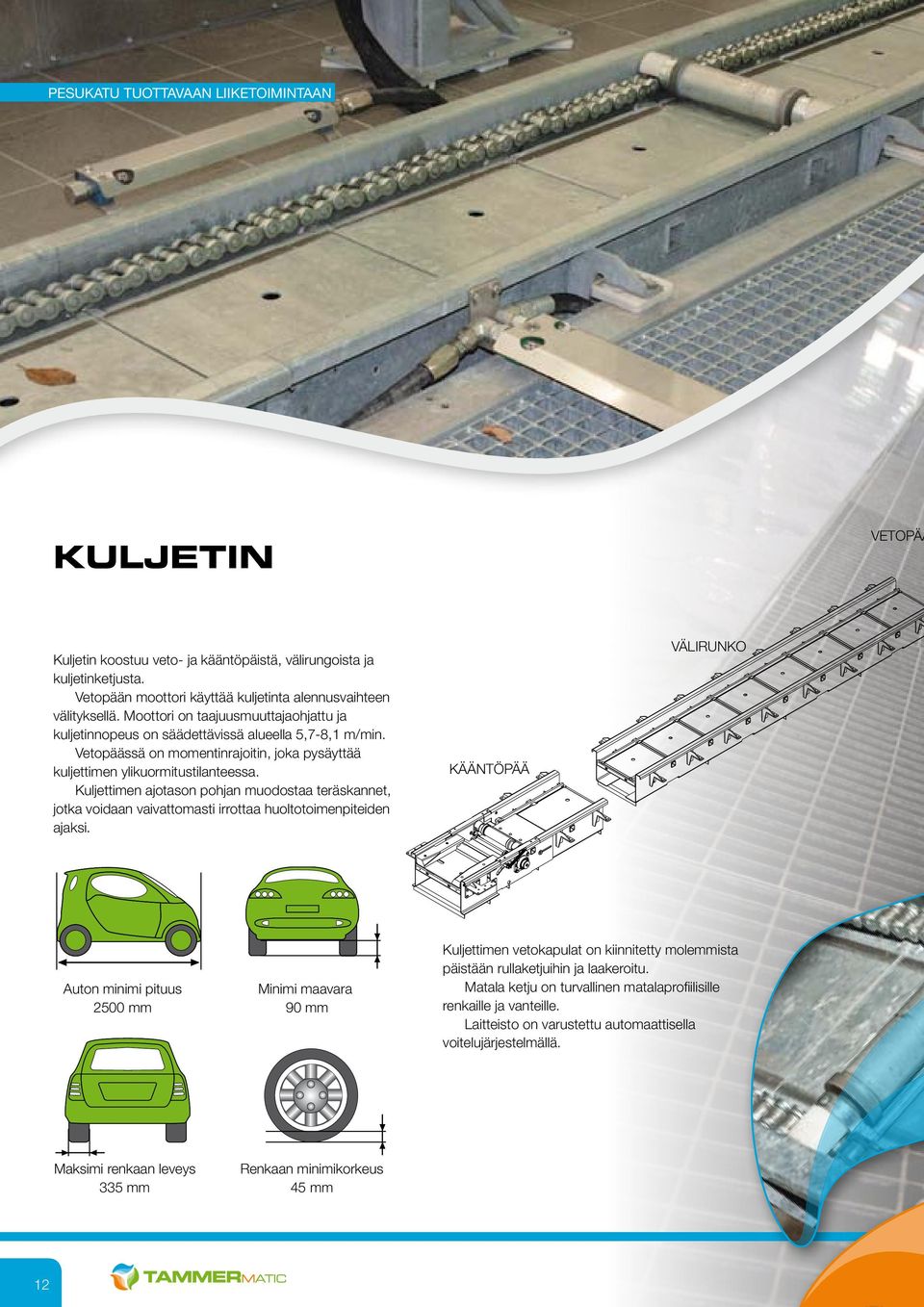

12 PESUKATU TUOTTAVAAN LIIKETOIMINTAAN KULJETIN VETOPÄÄ Kuljetin koostuu veto- ja kääntöpäistä, välirungoista ja kuljetinketjusta. Vetopään moottori käyttää kuljetinta alennusvaihteen välityksellä. Moottori on taajuusmuuttaja ohjattu ja kuljetinnopeus on säädettävissä alueella 5,7-8,1 m/min. Vetopäässä on momentinrajoitin, joka pysäyttää kuljettimen ylikuormitustilanteessa. Kuljettimen ajotason pohjan muodostaa teräskannet, jotka voidaan vaivattomasti irrottaa huoltotoimenpiteiden ajaksi. KÄÄNTÖPÄÄ VÄLIRUNKO Auton minimi pituus 2500 mm Minimi maavara 90 mm Kuljettimen vetokapulat on kiinnitetty molemmista päistään rullaketjuihin ja laakeroitu. Matala ketju on turvallinen matalaprofiilisille renkaille ja vanteille. Laitteisto on varustettu automaattisella voitelujärjestelmällä. Maksimi renkaan leveys 335 mm Renkaan minimikorkeus 45 mm 12

13 13

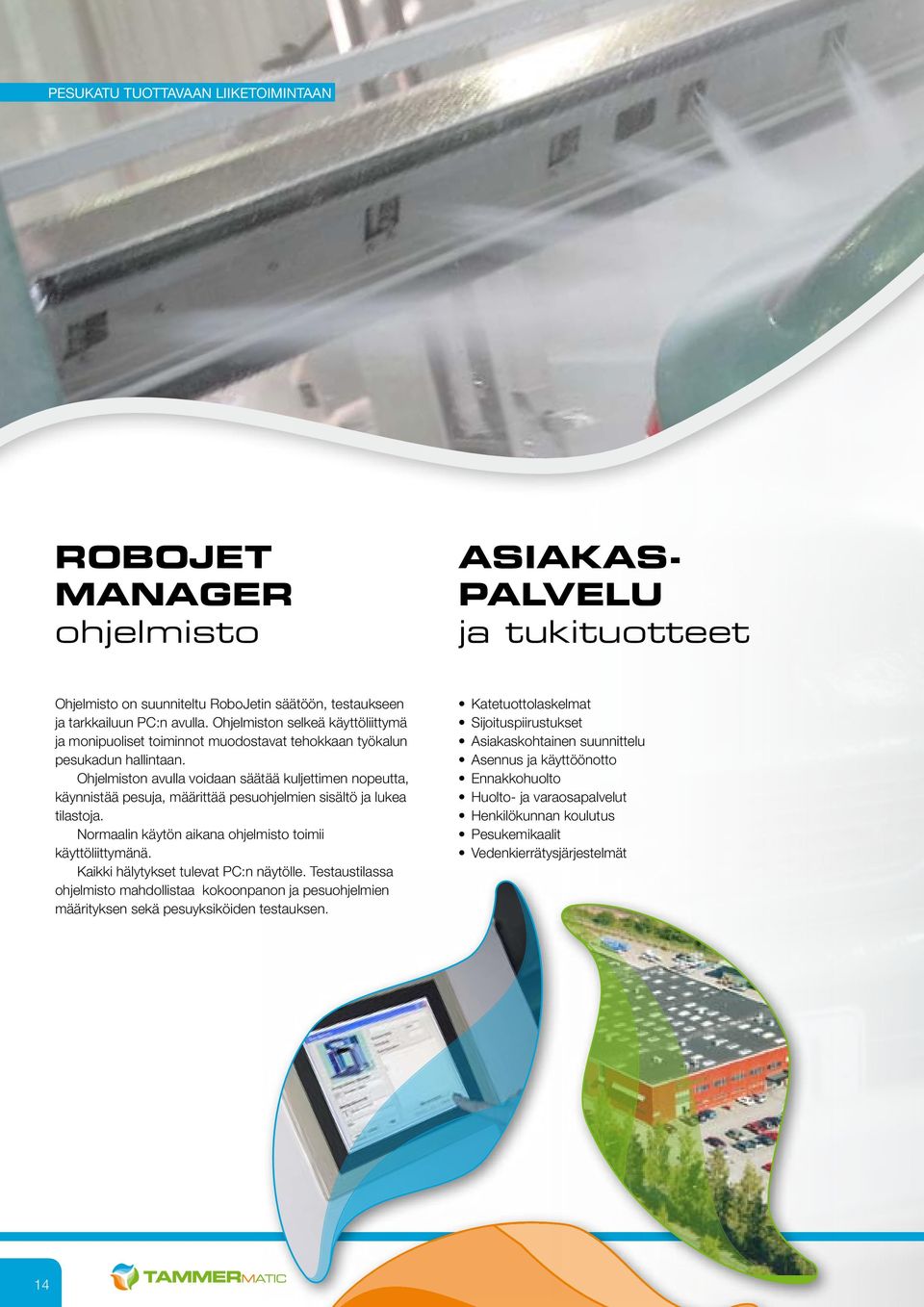

14 PESUKATU TUOTTAVAAN LIIKETOIMINTAAN RoboJet Manager ohjelmisto ASIAKAS- PALVELU ja tukituotteet Ohjelmisto on suunniteltu RoboJetin säätöön, testaukseen ja tarkkailuun PC:n avulla. Ohjelmiston selkeä käyttöliittymä ja monipuoliset toiminnot muodostavat tehokkaan työkalun pesukadun hallintaan. Ohjelmiston avulla voidaan säätää kuljettimen nopeutta, käynnistää pesuja, määrittää pesuohjelmien sisältö ja lukea tilastoja. Normaalin käytön aikana ohjelmisto toimii käyttöliittymänä. Kaikki hälytykset tulevat PC:n näytölle. Testaustilassa ohjelmisto mahdollistaa kokoonpanon ja pesuohjelmien määrityksen sekä pesuyksiköiden testauksen. Katetuottolaskelmat Sijoituspiirustukset Asiakaskohtainen suunnittelu Asennus ja käyttöönotto Ennakkohuolto Huolto- ja varaosapalvelut Henkilökunnan koulutus Pesukemikaalit Vedenkierrätysjärjestelmät 14

15 15

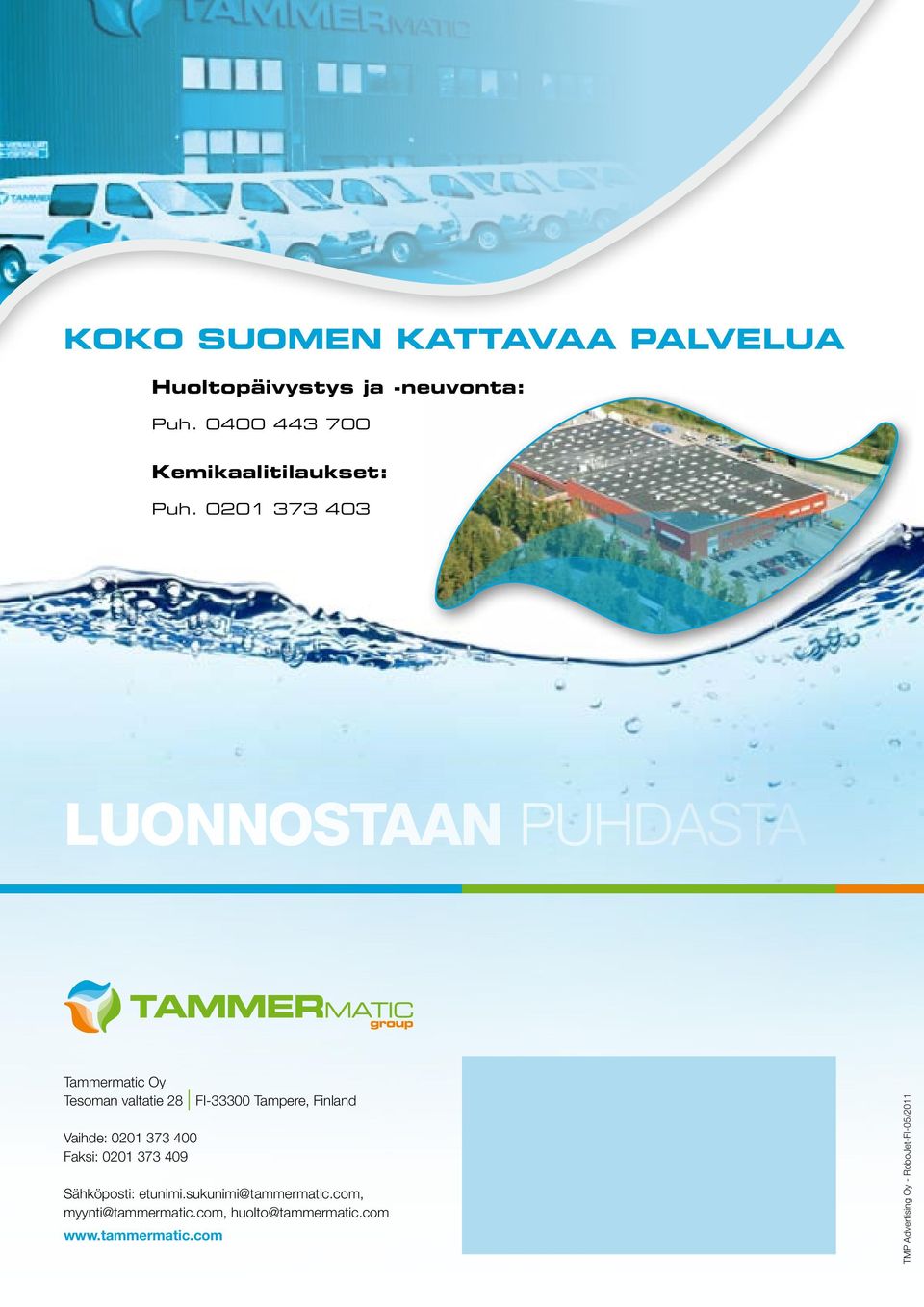

16 KOKO SUOMEN KATTAVAA PALVELUA Huoltopäivystys ja -neuvonta: Puh Kemikaalitilaukset: Puh Luonnostaan puhdasta Tammermatic Oy Tesoman valtatie 28 I FI Tampere, Finland Vaihde: Faksi: Sähköposti: etunimi.sukunimi@tammermatic.com, myynti@tammermatic.com, huolto@tammermatic.com TMP Advertising Oy - RoboJet-FI-05/2011
