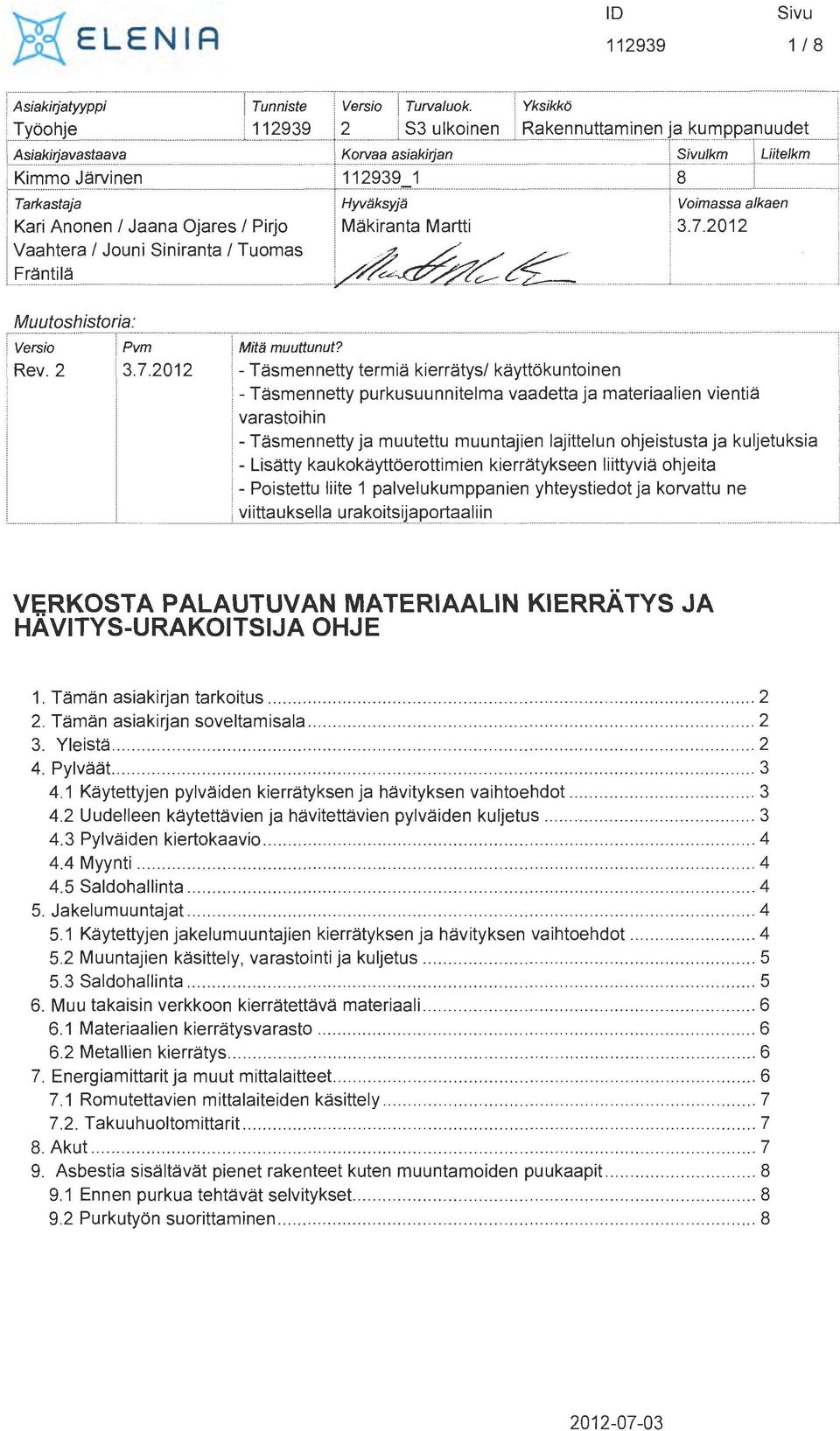

1 Asiakirjatyyppi Y~~~Jt? i ;!\~i[j~irjf!~[j~~f![j~[j i Kimma Jarvinen ,..., Tunniste ' Versio Yksikko.~... ~..?~~~...?..... Rakennuttaminen ja kump ,... ; , K... o T~;k;;(~j~ Hyvaksyja Kari Anonen Jaana Ojares Pirjo... rv... a... a... a... s... i.. a... k... i.. J..,..a... n... 1~?~~~=~. i Makiranta Martti ~~:n~~~a Jouni Siniranta Tuomas -~~~~ Voimassa alkaen Muutoshistoria Versio Pvm Mita muuttunut? Rev Tasmennetty termia kierratysl kayttokuntoinen - Tasmennetty purkusuunnitelma vaadetta ja materiaalien vientia varastoihin - Tasmennetty ja muutettu muuntajien lajittelun ohjeistusta ja kuljetuksia - Lisatty kaukokayttoerottimien kierratykseen liittyvia ohjeita - Poistettu liite 1 palvelukumppanien yhteystiedot ja korvattu ne viittauksella urakoitsi' adliin VERKOSTA PALAUTUVAN MATERAALN KERRATYS JA HAVTYS-URAKOTSJA OHJE 1. Taman asiakirjan tarkoitus Taman asiakirjan soveltamisala Yleista Pylvaat Kaytettyjen pylvaiden kierratyksen ja havityksen vaihtoehdot Uudelleen kaytettavien ja havitettavien pylvaiden kuljetus Pylvaiden kiertokaavio Myynti Saldohallinta Jakelumuuntajat Kaytettyjen jakelumuuntajien kierratyksen ja havityksen vaihtoehdot Muuntajien kasittely, varastointi ja kuljetus Saldohallinta Muu takaisin verkkoon kierratettava materiaali Materiaalien kierratysvarasto Metallien kierratys Energiamittarit ja muut mittalaitteet Romutettavien mittalaiteiden kasittely Takuuhuoltomittarit Akut Asbestia sisaltavat pienet rakenteet kuten muuntamoiden puukaapit Ennen purkua tehtavat selvitykset Purkutyon suorittaminen

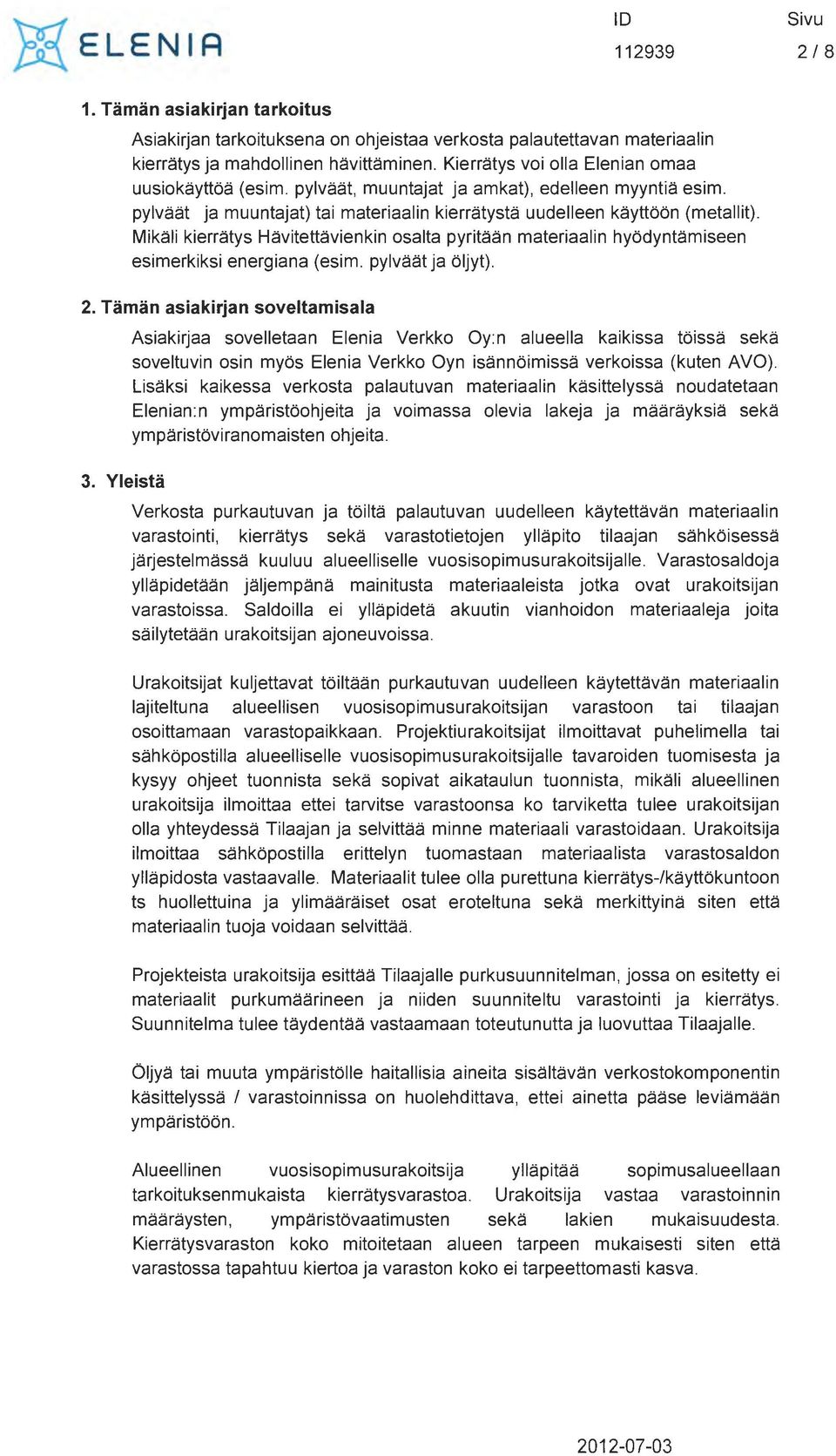

2 2/8 1. Taman asiakirjan tarkoitus Asiakirjan tarkoituksena on ohjeistaa verkosta palautettavan materiaalin kierratys ja mahdollinen havittaminen. Kierratys voi olla Elenian omaa uusiokayttoa (esim. pylvaat, muuntajat ja amkat), edelleen myyntia esim. pylvaat ja muuntajat) tai materiaalin kierratysta uudelleen kayttbbn (metallit). Mikali kierratys Havitettavienkin osalta pyritaan materiaalin hyodyntamiseen esimerkiksi energiana (esim. pylvaatja oljyt). 2. Taman asiakirjan soveltamisala 3. Yleista Asiakirjaa sovelletaan Elenia Verkko Oy:n alueella kaikissa toissa seka soveltuvin osin myos Elenia Verkko Oyn isannoimissa verkoissa (kuten AVO). Lisaksi kaikessa verkosta palautuvan materiaalin kasittelyssa noudatetaan Elenian:n ymparistoohjeita ja voimassa olevia lakeja ja maarayksia seka ymparistbviranomaisten ohjeita. Verkosta purkautuvan ja toilta palautuvan uudelleen kaytettavan materiaalin varastointi, kierratys seka varastotietojen yllapito tilaajan sahkoisessa jarjestelmassa kuuluu alueelliselle vuosisopimusurakoitsijalle. Varastosaldoja yllapidetaan jaljempana mainitusta materiaaleista jotka ovat urakoitsijan varastoissa. Saldoilla ei yllapideta akuutin vianhoidon materiaaleja joita sailytetaan urakoitsijan ajoneuvoissa. Urakoitsijat kuljettavat tbiltaan purkautuvan uudelleen kaytettavan materiaalin lajiteltuna alueellisen vuosisopimusurakoitsijan varastoon tai tilaajan osoittamaan varastopaikkaan. Projektiurakoitsijat ilmoittavat puhelimella tai sahkopostilla alueelliselle vuosisopimusurakoitsijalle tavaroiden tuomisesta ja kysyy ohjeet tuonnista seka sopivat aikataulun tuonnista, mikali alueellinen urakoitsija ilmoittaa ettei tarvitse varastoonsa ko tarviketta tulee urakoitsijan olla yhteydessa Tilaajan ja selvittaa minne materiaali varastoidaan. Urakoitsija ilmoittaa sahkopostilla erittelyn tuomastaan materiaalista varastosaldon yllapidosta vastaavalle. Materiaalit tulee olla purettuna kierratys-/kayttokuntoon ts huollettuina ja ylimaaraiset osat eroteltuna seka merkittyina siten etta materiaalin tuoja voidaan selvittaa. Projekteista urakoitsija esittaa Tilaajalle purkusuunnitelman, jossa on esitetty ei materiaalit purkumaarineen ja niiden suunniteltu varastointi ja kierratys. Suunnitelma tulee taydentaa vastaamaan toteutunutta ja luovuttaa Tilaajalle. Oljya tai muuta ymparistolle haitallisia aineita sisaltavan verkostokomponentin kasittelyssa varastoinnissa on huolehdittava, ettei ainetta paase leviamaan ymparistbbn. Alueellinen vuosisopimusurakoitsija yllapitaa sopimusalueellaan tarkoituksenmukaista kierratysvarastoa. Urakoitsija vastaa varastoinnin maaraysten, ymparistovaatimusten seka lakien mukaisuudesta. Kierratysvaraston koko mitoitetaan alueen tarpeen mukaisesti siten etta varastossa tapahtuu kiertoa ja varaston koko ei tarpeettomasti kasva.

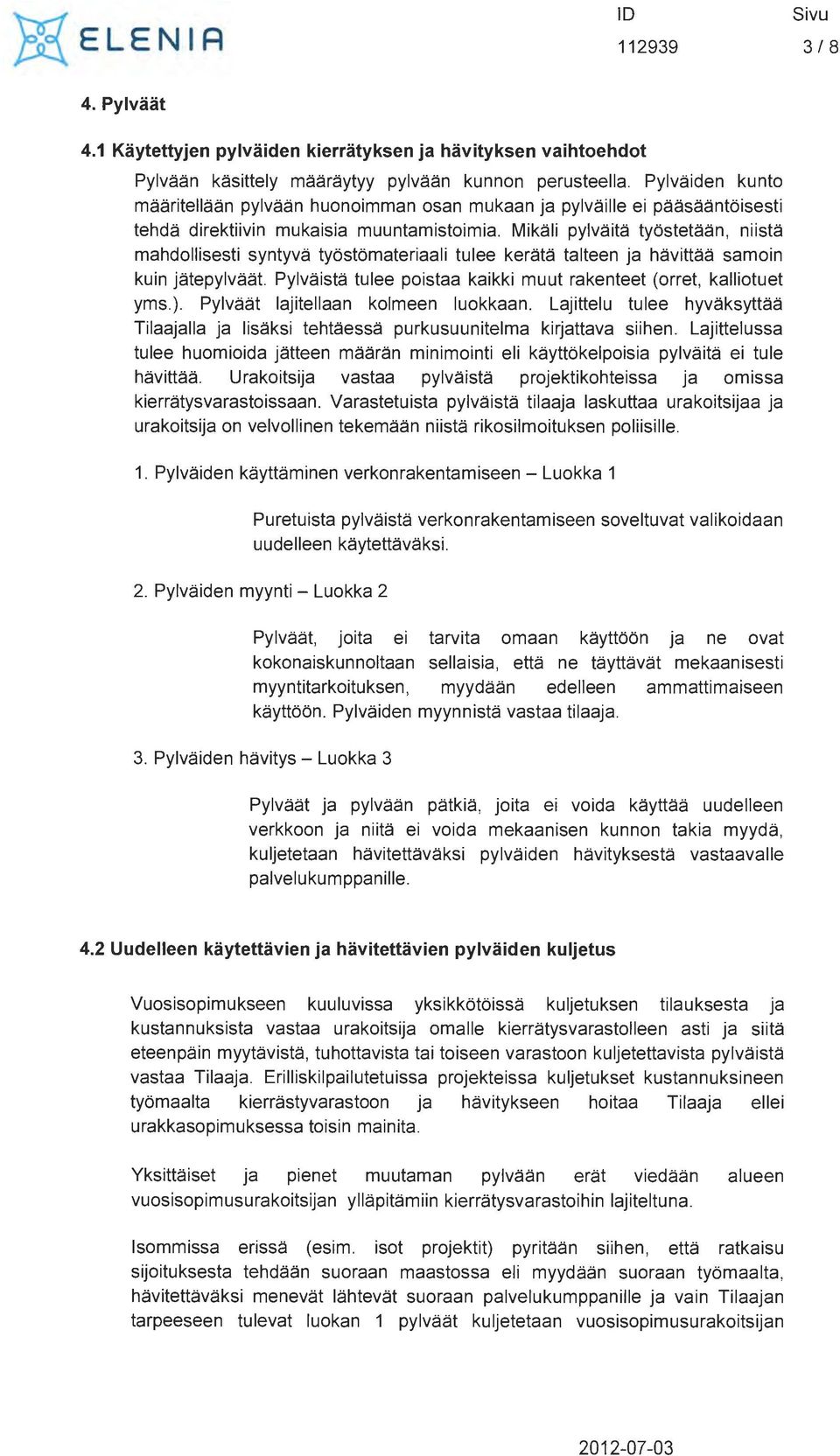

3 3/8 4. Pylvaat 4.1 Kaytettyjen pylvaiden kierratyksen ja havityksen vaihtoehdot Pylvaan kasittely maaraytyy pylvaan kunnon perusteella. Pylvaiden kunto maaritellaan pylvaan huonoimman osan mukaan ja pylvaille ei paasaantoisesti tehda direktiivin mukaisia muuntamistoimia. Mikali pylvaita tyostetaan, niista mahdollisesti syntyva tyostomateriaali tulee kerata talteen ja havittaa samoin kuin jatepylvaat. Pylvaista tulee poistaa kaikki muut rakenteet (arret, kalliotuet yms.). Pylvaat lajitellaan kolmeen luokkaan. Lajittelu tulee hyvaksyttaa Tilaajalla ja lisaksi tehtaessa purkusuunitelma kirjattava siihen. Lajittelussa tulee huomioida jatteen maaran minimointi eli kayttokelpoisia pylvaita ei tule havittaa. Urakoitsija vastaa pylvaista projektikohteissa ja omissa kierratysvarastoissaan. Varastetuista pylvaista tilaaja laskuttaa urakoitsijaa ja urakoitsija on velvollinen tekemaan niista rikosilmoituksen poliisille. 1. Pylvaiden kayttaminen verkonrakentamiseen - Luokka 1 Puretuista pylvaista verkonrakentamiseen soveltuvat valikoidaan uudelleen kaytettavaksi. 2. Pylvaiden myynti - Luokka 2 Pylvaat, joita ei tarvita omaan kayttbbn ja ne ovat kokonaiskunnoltaan sellaisia, etta ne tayttavat mekaanisesti myyntitarkoituksen, myydaan edelleen ammattimaiseen kayttbbn. Pylvaiden myynnista vastaa tilaaja. 3. Pylvaiden havitys- Luokka 3 Pylvaat ja pylvaan patkia, joita ei voida kayttaa uudelleen verkkoon ja niita ei voida mekaanisen kunnon takia myyda, kuljetetaan havitettavaksi pylvaiden havityksesta vastaavalle palvelukumppanille. 4.2 Uudelleen kaytettavien ja havitettavien pylvaiden kuljetus Vuosisopimukseen kuuluvissa yksikkotoissa kuljetuksen tilauksesta ja kustannuksista vastaa urakoitsija omalle kierratysvarastolleen asti ja siita eteenpain myytavista, tuhottavista tai toiseen varastoon kuljetettavista pylvaista vastaa Tilaaja. Erilliskilpailutetuissa projekteissa kuljetukset kustannuksineen tyomaalta kierrastyvarastoon ja havitykseen hoitaa Tilaaja ellei urakkasopimuksessa toisin mainita. Yksittaiset ja pienet muutaman pylvaan erat viedaan alueen vuosisopimusurakoitsijan yllapitamiin kierratysvarastoihin lajiteltuna. lsommissa erissa (esim. isot projektit) pyritaan siihen, etta ratkaisu sijoituksesta tehdaan suoraan maastossa eli myydaan suoraan tyomaalta, havitettavaksi menevat lahtevat suoraan palvelukumppanille ja vain Tilaajan tarpeeseen tulevat luokan 1 pylvaat kuljetetaan vuosisopimusurakoitsijan

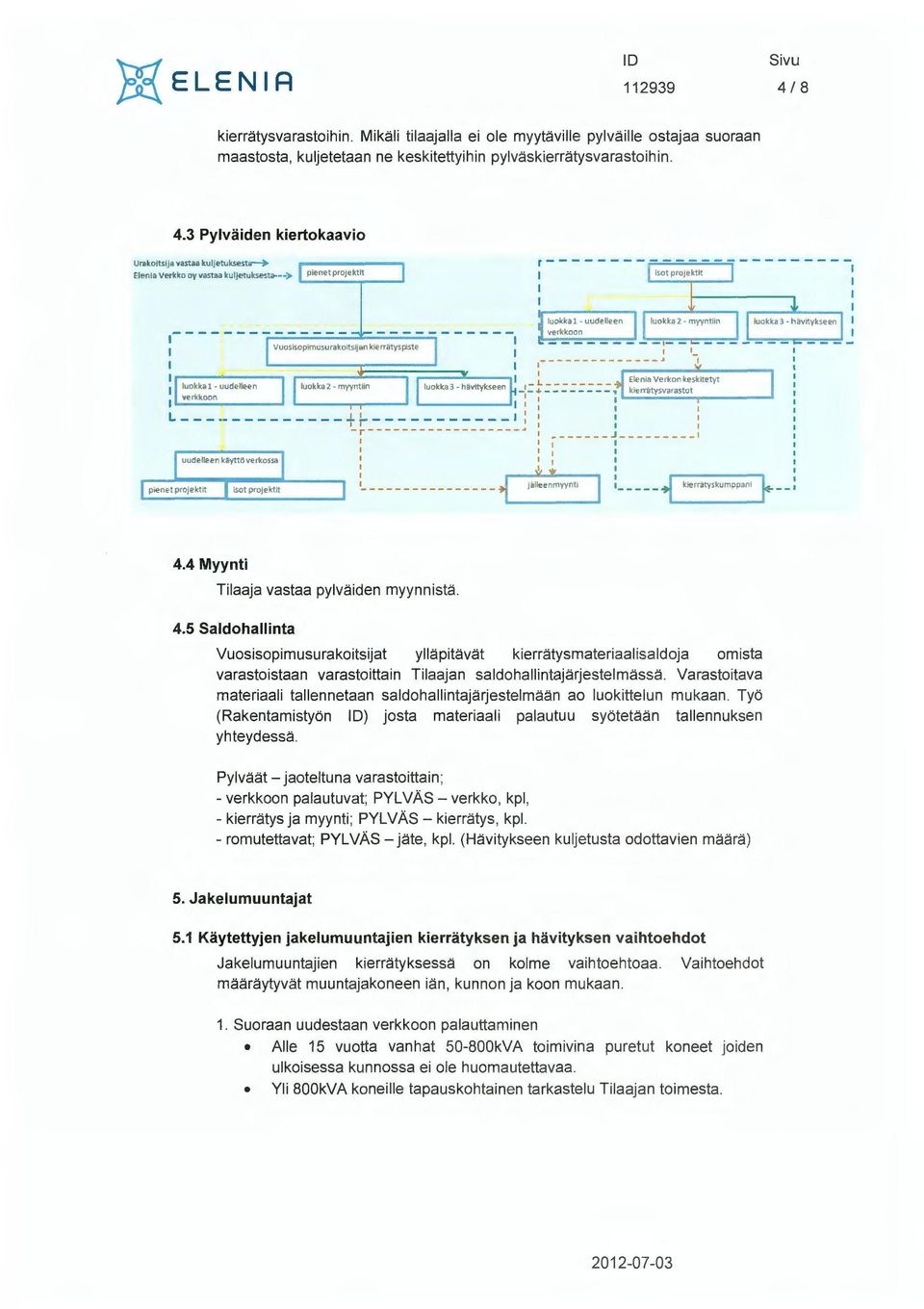

4 10 4/8 kierratysvarastoihin. Mikali tilaajalla ei ole myytaville pylvaille ostajaa suoraan maastosta, kuljetetaan ne keskitettyihin pylvaskierratysvarastoihin. 4.3 Pylvaiden kiertokaavio Urakoitsija vastaa ku lj e t u ks e st~ Elenla Verkko oy vastaa kuljetuksesta---> p1e net projektn r lr-----'--- 1 ~eo~~: ~~ uudelleen -.%----. luokka 3 - hav,w~<s e en ~~-=-=-==-=:-= - -~-=~ -=-=--=-=-=':""=! ~-=-=-.::-::-::--:::! ~ Elenia Verkon kesk1tetyt luokka 1 uudelleen luokka 2 - myynthn luokka 3 - hilw.tykse en _,: + ::::::::::, klerratysvarastot verkk oon '---: ' L isot projektit r : : : -r ~ ~ J y t : - 11-_J -' _ _nm-yy-nt-..1 : + k1e rratyskumppa n1 ~ Myynti Tilaaja vastaa pylvaiden myynnista. 4.5 Saldohallinta Vuosisopimusurakoitsijat yllapitavat kierratysmateriaalisaldoja omista varastoistaan varastoittain Tilaajan saldohallintajarjestelmassa. Varastoitava materiaali tallennetaan saldohallintajarjestelmaan ao luokittelun mukaan. Tyo (Rakentamistyon 10) josta materiaali palautuu syotetaan tallennuksen yhteydessa. Pylvaat- jaoteltuna varastoittain ; - verkkoon palautuvat; PYLVAS- verkko, kpl, - kierratys ja myynti; PYLV As - kierratys, kpl. - romutettavat; PYLV AS- jate, kpl. (Havitykseen kuljetusta odottavien maara) 5. Jakelumuuntajat 5.1 Kaytettyjen jakelumuuntajien kierratyksen ja havityksen vaihtoehdot Jakelumuuntajien kierratyksessa on kolme vaihtoehtoaa. Vaihtoehdot maaraytyvat muuntajakoneen ian, kunnon ja koon mukaan. 1. Suoraan uudestaan verkkoon palauttaminen Aile 15 vuotta vanhat 50-SOOkVA toimivina pu retut koneet joiden ulkoisessa kunnossa ei ole huomautettavaa. Yli 800kVA koneille tapauskohtainen tarkastelu Tilaajan toimesta.

5 5/8 2. Huoltoon Uosta uudelleen verkkoon tai romuun) Toimivina puretut vuotta vanhat 50-SOOkVA koneet (huom 50kVA kunnon mukaan). Toimivina puretut aile 15 vuotta vanhat 50-SOOkVA koneet joiden ulkoisessa kunnossa korjattavaa. Yli 800kVA koneille tapauskohtainen tarkastelu Tilaajan toimesta. 3. Myyntiin Tilaaja vastaa muuntajien myynnista. (esimerkiksi pienet koneet ja erittain suurikokoiset (fyysisesti) muuntajat) 4. Romutukseen (metallin kierratys) Seuraavat koneet romutetaan Tilaajan paatoksella mikali toimiville ei loydy ostajaa: 30 kva ja pienemmat koneet Huonokuntoiset 50kVA koneet (ylimaalaustarve seka eristimia rikki). Oikosulkuun menneet aile 500kVA muuntajat vuotta vanhat ulkoisesti huonokuntoiset koneet yli 45 vuotta vanhat koneet Sailiossa merkittava vaurio (suuri vuoto) Puistomuuntamoihin asennetaan vain huollettuja, uusia tai aile 10 vuotta vanhoja muuntajia 5.2 Muuntajien kasittely, varastointi ja kuljetus Urakoitsija ilmoittaa tiedot romutettavista muuntajista kierratyksesta vastaavalle palvelukumppanille noutoa varten. llmoituksessa on kerrottava mikali muuntaja vuotaa oljya. Lisaohjeistusta urakoitsijaportaalissa. Ohjeet» Materiaalit» O_Materiaalin_tilausja_saldohallinta» Kuusakoski ohjeet» Materiaalin kierratys Urakoitsija toimittaa uudelleen verkkoon kaytettavat ja huollettavat muuntajat lajiteltuna vuosisopimusurakoitsijan kierratysvarastoon. Vuosisopimusurakoitsija toimittaa, Tilaajan kustannuksella, huollettavat muuntajat isompina erina tilaajan osoittamaan paikkaan huollettavaksi. Huollosta Tilaaja palauttaa muuntajat tarpeiden mukaan urakoitsijoiden alueellisiin varastoihin (urakoitsija ilmoittaa muuntaja tarpeensa) tai suoraan projekteille. Kaikissa kuljetuksissa tulee huomoida etta oljya ei maastoon. paase vuotamaan 5.3 Saldohallinta Vuosisopimusurakoitsija pitaa muuntajista varastokohtaista saldoa tilaajan sahkoisessa jarjestelmassa. Saldoon kirjataan muuntajat luokittain eli verkkoon kayvat (kva jaolla), huoltoa kaipaavat (kpl jaolla), kierratettavat eli mahdollisesti myytavat (kpl jaolla) ja romutettavat (kpl jaolla).

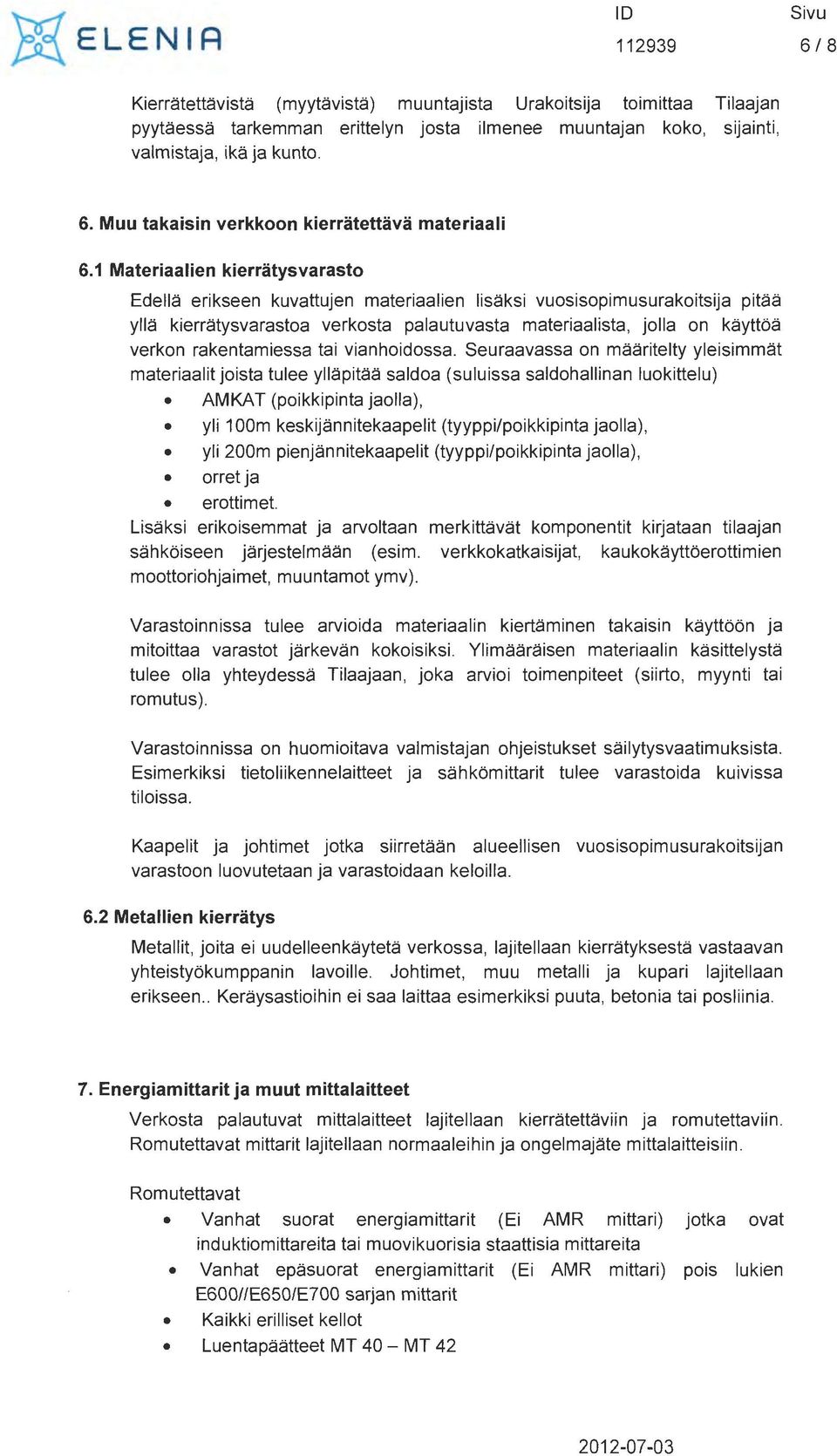

6 6/8 Kierratettavista (myytavista) muuntajista Urakoitsija toimittaa Tilaajan pyytaessa tarkemman erittelyn josta ilmenee muuntajan koko, sijainti, valmistaja, ika ja kunto. 6. Muu takaisin verkkoon kierratettava materiaali 6.1 Materiaalien kierratysvarasto Edella erikseen kuvattujen materiaalien lisaksi vuosisopimusurakoitsija pitaa ylla kierratysvarastoa verkosta palautuvasta materiaalista, jolla on kayttoa verkon rakentamiessa tai vianhoidossa. Seuraavassa on maaritelty yleisimmat materiaalit joista tulee yllapitaa saldoa (suluissa saldohallinan luokittelu) AMKA T (poikkipinta jaolla), yli 1OOm keskijannitekaapelit (tyyppilpoikkipinta jaolla), yli 200m pienjannitekaapelit (tyyppi/poikkipinta jaolla), orret ja erottimet. Lisaksi erikoisemmat ja arvoltaan merkittavat komponentit kirjataan tilaajan sahkoiseen jarjestelmaan ( esim. verkkokatkaisijat, kaukokayttoerottimien moottoriohjaimet, muuntamot ymv). Varastoinnissa tulee arvioida materiaalin kiertaminen takaisin kayttbbn ja mitoittaa varastot jarkevan kokoisiksi. Ylimaaraisen materiaalin kasittelysta tulee olla yhteydessa Tilaajaan, joka arvioi toimenpiteet (siirto, myynti tai romutus). Varastoinnissa on huomioitava valmistajan ohjeistukset sailytysvaatimuksista. Esimerkiksi tietoliikennelaitteet ja sahkomittarit tulee varastoida kuivissa tiloissa. Kaapelit ja johtimet jotka siirretaan alueellisen vuosisopimusurakoitsijan varastoon luovutetaan ja varastoidaan keloilla. 6.2 Metallien kierratys Metallit, joita ei uudelleenkayteta verkossa, lajitellaan kierratyksesta vastaavan yhteistyokumppanin lavoille. Johtimet, muu metalli ja kupari lajitellaan erikseen.. Keraysastioihin ei saa laittaa esimerkiksi puuta, betonia tai posliinia. 7. Energiamittarit ja muut mittalaitteet Verkosta palautuvat mittalaitteet lajitellaan kierratettaviin ja romutettaviin. Romutettavat mittarit lajitellaan normaaleihin ja ongelmajate mittalaitteisiin. Romutettavat Van hat suo rat energiamittarit (Ei AMR mittari) jotka ovat induktiomittareita tai muovikuorisia staattisia mittareita Van hat epasuorat energiamittarit (Ei AMR mittari) pois lukien E600//E650/E700 sarjan mittarit Kaikki erilliset kellot Luentapaatteet MT 40 - MT 42

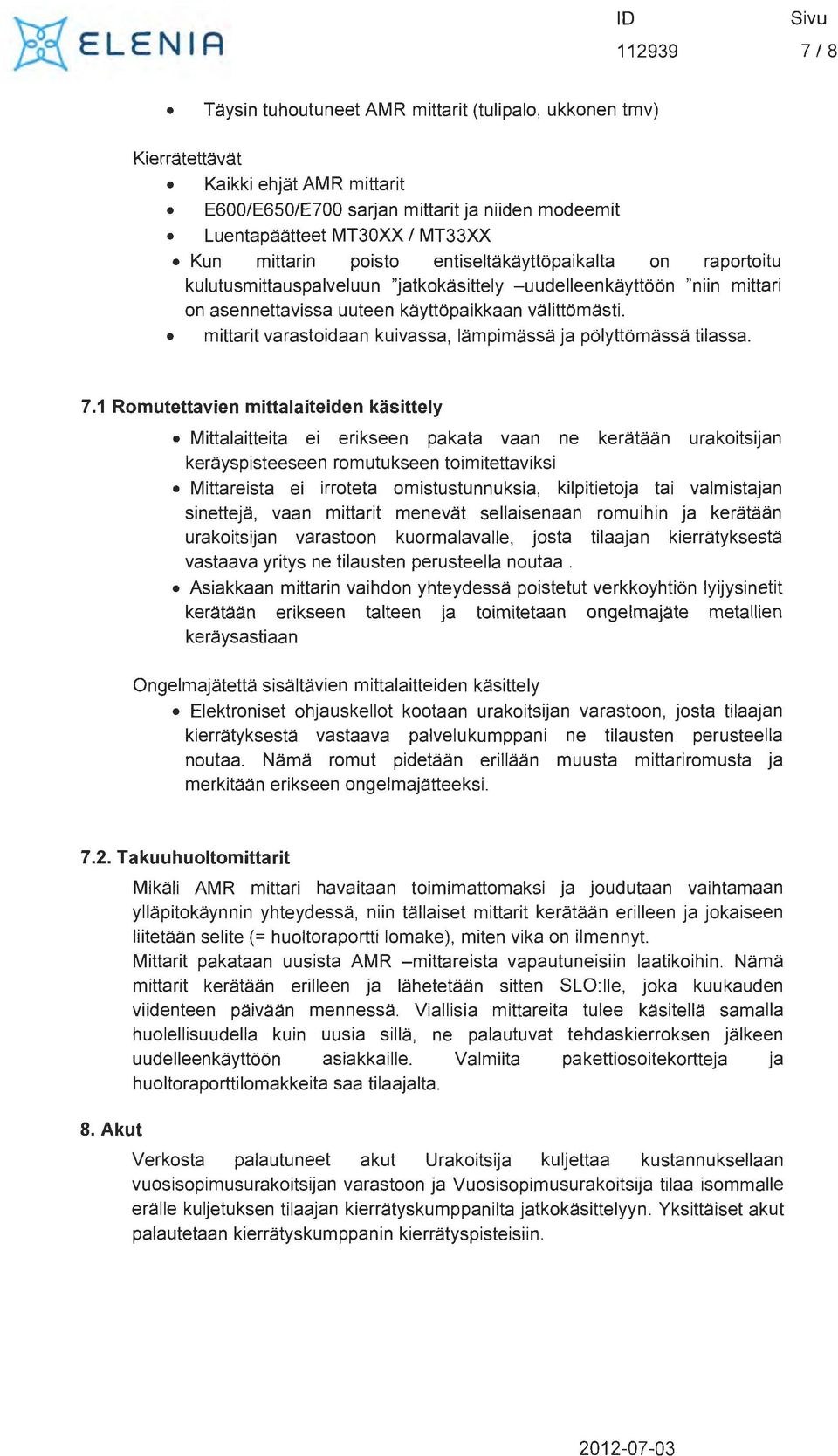

7 7/8 Taysin tuhoutuneet AMR mittarit (tulipalo, ukkonen tmv) Kierratettavat Kaikki ehjat AMR mittarit E600/E650/E700 sarjan mittarit ja niiden modeemit Luentapaatteet MT30XX MT33XX Kun mittarin poisto entiseltakayttopaikalta on raportoitu kulutusmittauspalveluun "jatkokasittely -uudelleenkayttoon "niin mittari on asennettavissa uuteen kayttopaikkaan valittomasti. mittarit varastoidaan kuivassa, lampimassa ja polyttomassa tilassa. 7.1 Romutettavien mittalaiteiden kasittely Mittalaitteita ei erikseen pakata vaan ne kerataan urakoitsijan kerayspisteeseen romutukseen toimitettaviksi Mittareista ei irroteta omistustunnuksia, kilpitietoja tai valmistajan sinetteja, vaan mittarit menevat sellaisenaan romuihin ja kerataan urakoitsijan varastoon kuormalavalle, josta tilaajan kierratyksesta vastaava yritys ne tilausten perusteella noutaa. Asiakkaan mittarin vaihdon yhteydessa poistetut verkkoyhtion lyijysinetit kerataan erikseen talteen ja toimitetaan ongelmajate metallien keraysastiaan Ongelmajatetta sisaltavien mittalaitteiden kasittely Elektroniset ohjauskellot kootaan urakoitsijan varastoon, josta tilaajan kierratyksesta vastaava palvelukumppani ne tilausten perusteella noutaa. Nama romut pidetaan erillaan muusta mittariromusta ja merkitaan erikseen ongelmajatteeksi Takuuhuoltomittarit 8. Akut Mikali AMR mittari havaitaan toimimattomaksi ja joudutaan vaihtamaan yllapitokaynnin yhteydessa, niin tallaiset mittarit kerataan erilleen ja jokaiseen liitetaan selite (= huoltoraportti lomake), miten vika on ilmennyt. Mittarit pakataan uusista AMR -mittareista vapautuneisiin laatikoihin. Nama mittarit kerataan erilleen ja lahetetaan sitten SLO:e, joka kuukauden viidenteen paivaan mennessa. Viallisia mittareita tulee kasitella samalla huolellisuudella kuin uusia silla, ne palautuvat tehdaskierroksen jalkeen uudelleenkayttbbn asiakkaille. Valmiita pakettiosoitekortteja ja huoltoraporttilomakkeita saa tilaajalta. Verkosta palautuneet akut Urakoitsija kuljettaa kustannuksellaan vuosisopimusurakoitsijan varastoon ja Vuosisopimusurakoitsija tilaa isommalle eralle kuljetuksen tilaajan kierratyskumppani lta jatkokasittelyyn. Yksittaiset akut palautetaan kierratyskumppanin kierratyspisteisiin

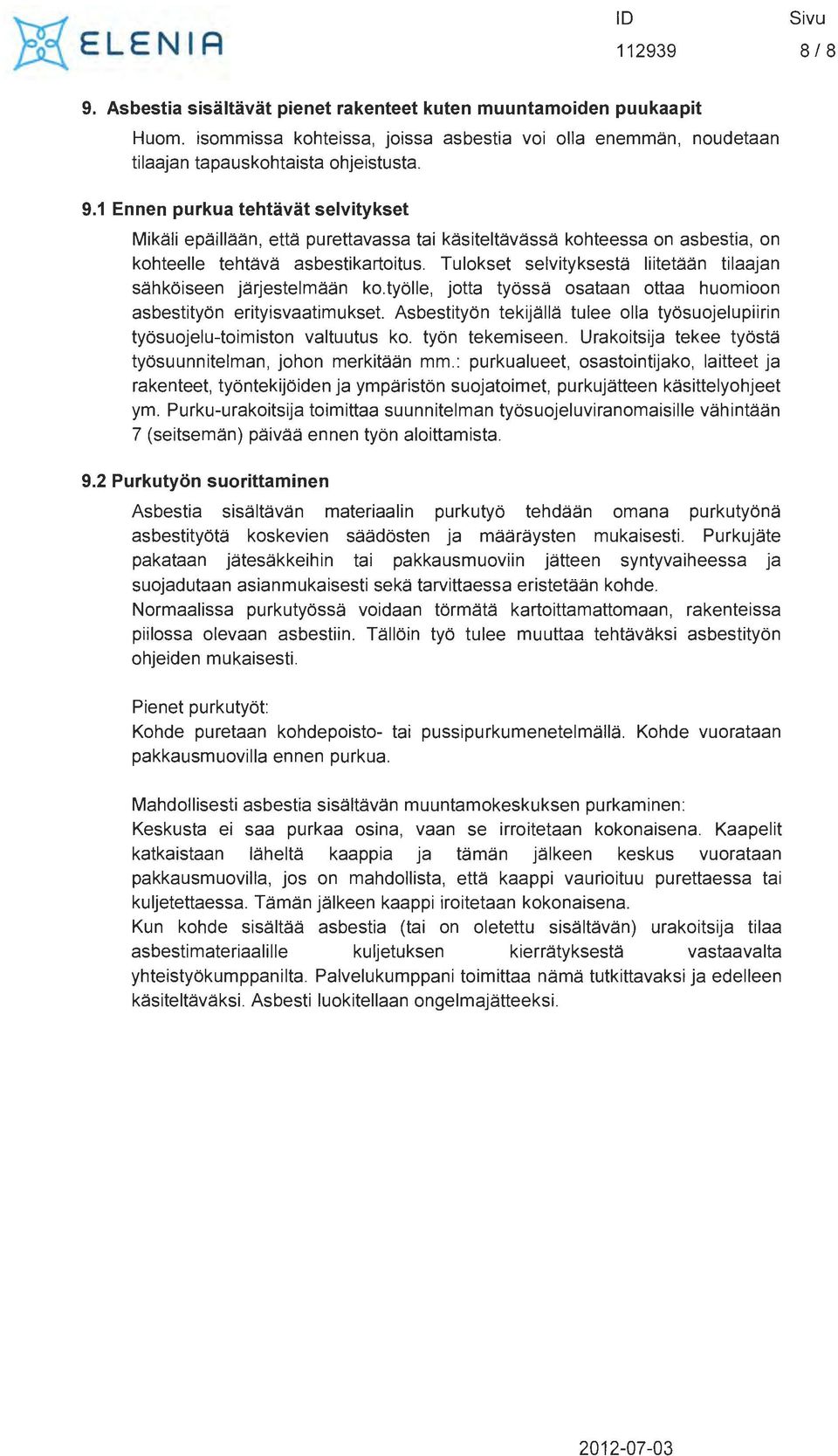

8 8/8 9. Asbestia sisaltavat pienet rakenteet kuten muuntamoiden puukaapit Huom. isommissa kohteissa, joissa asbestia voi olla enemman, noudetaan tilaajan tapauskohtaista ohjeistusta. 9.1 Ennen purkua tehtavat selvitykset Mikali epaillaan, etta purettavassa tai kasiteltavassa kohteessa on asbestia, on kohteelle tehtava asbestikartoitus. Tulokset selvityksesta liitetaan tilaajan sahkoiseen jarjestelmaan ko.tyolle, jotta tyossa osataan ottaa huomioon asbestityon erityisvaatimukset. Asbestityon tekijalla tulee olla tyosuojelupiirin tyosuojelu-toimiston valtuutus ko. tyon tekemiseen. Urakoitsija tekee tyosta tyosuunnitelman, johon merkitaan mm.: purkualueet, osastointijako, laitteet ja rakenteet, tyontekijoiden ja ympariston suojatoimet, purkujatteen kasittelyohjeet ym. Purku-urakoitsija toimittaa suunnitelman tyosuojeluviranomaisille vahintaan 7 (seitseman) paivaa ennen tyon aloittamista. 9.2 Purkutyon suorittaminen Asbestia sisaltavan materiaalin purkutyo tehdaan amana purkutyona asbestityota koskevien saadosten ja maaraysten mukaisesti. Purkujate pakataan jatesakkeihin tai pakkausmuoviin jatteen syntyvaiheessa ja suojadutaan asianmukaisesti seka tarvittaessa eristetaan kohde. Normaalissa purkutyossa voidaan tormata kartoittamattomaan, rakenteissa piilossa olevaan asbestiin. Talloin tyo tulee muuttaa tehtavaksi asbestityon ohjeiden mukaisesti. Pienet purkutyot: Kohde puretaan kohdepoisto- tai pussipurkumenetelmalla. Kohde vuorataan pakkausmuovilla ennen purkua. Mahdollisesti asbestia sisaltavan muuntamokeskuksen purkaminen: Keskusta ei saa purkaa osina, vaan se irroitetaan kokonaisena. Kaapelit katkaistaan lahelta kaappia ja taman jalkeen keskus vuorataan pakkausmuovilla, jos on mahdollista, etta kaappi vaurioituu purettaessa tai kuljetettaessa. Taman jalkeen kaappi iroitetaan kokonaisena. Kun kohde sisaltaa asbestia (tai on oletettu sisaltavan) urakoitsija tilaa asbestimateriaalille kuljetuksen kierratyksesta vastaavalta yhteistyokumppanilta. Palvelukumppani toimittaa nama tutkittavaksi ja edelleen kasiteltavaksi. Asbesti luokitellaan ongelmajatteeksi.
