KFR-25GW/VJWa SEINÄÄN ASENNETTAVA ILMALÄMPÖPUMPPU

Transkriptio

1

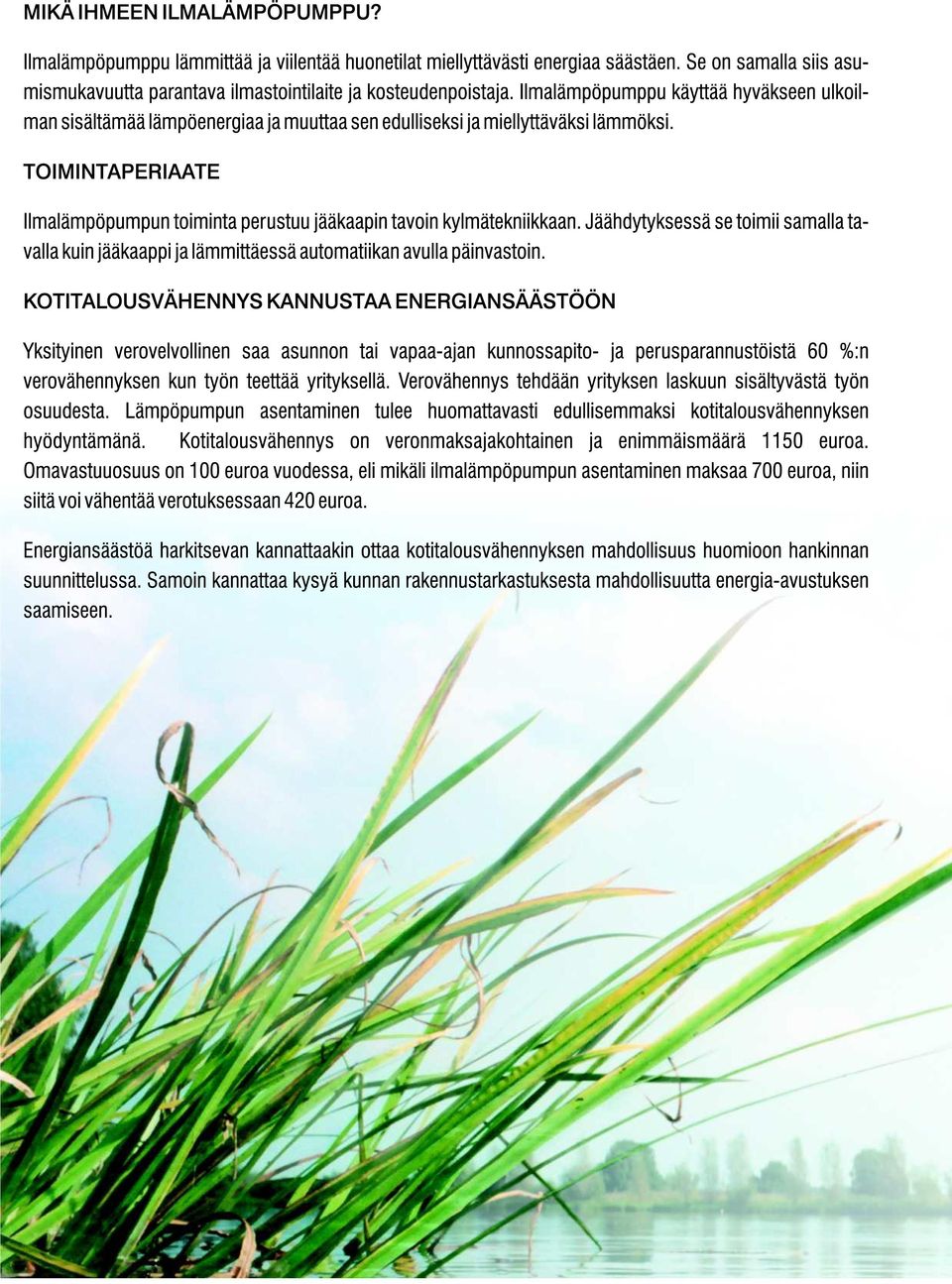

2

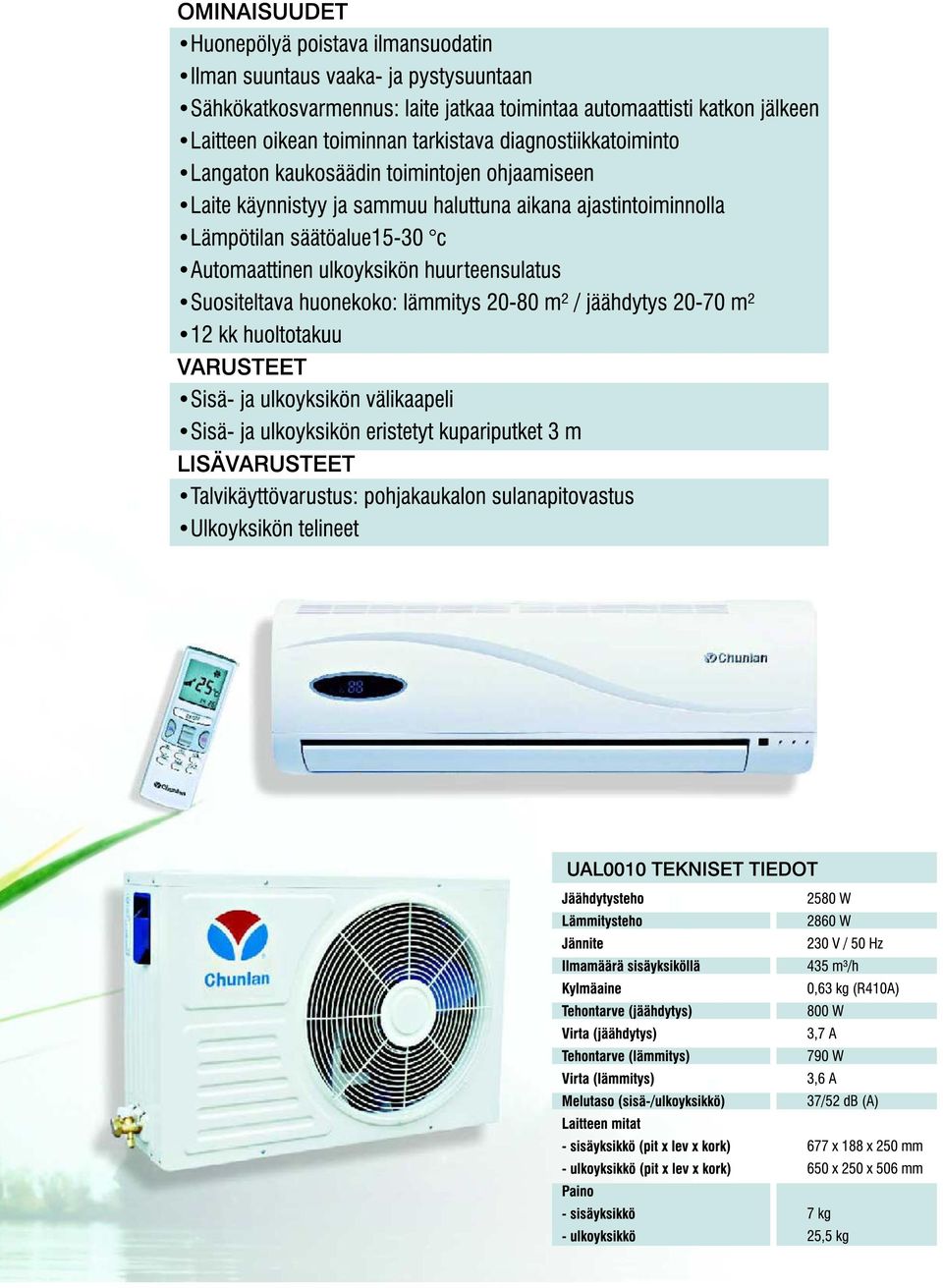

3

4

5 KFR-25GW/VJWa SEINÄÄN ASENNETTAVA ILMALÄMPÖPUMPPU

6 SISÄLLYSLUETTELO 1. JOHDANTO TURVALLISUUSTOIMENPITEET RAKENNE KÄYTTÖMENETELMÄ... 4 a) Apuohjain ja LED-näyttö... 4 b) Kauko-ohjain... 5 c) Käyttömenetelmä KÄYTTÖOHJEET HUOLTO...11 a) Ilmanpuhdistimen puhdistus...11 b) Huolto VIANPAIKANNUS ASENNUS...14 a) Sisäyksikön vaatimukset...14 b) Ulkoyksikön vaatimukset...14 c) Asennusvaiheet TEKNISET TIEDOT Ympäristönsuojelu Takuu JOHDANTO Tämä seinään asennettava ilmastointilaite on yhtiömme uusin malli. Se edustaa viimeisintä tekniikkaa, jonka ansiosta sen käynti on erittäin hiljainen ja sen ohjaus-järjestelmä on täysin automatisoitu. Vain asianmukaisella asennuksella voi varmistaa ilmastointilaitteen täyden suorituskyvyn. Lue tämä ohjekirja huolellisesti läpi ennen käyttöä laitteen asianmukaisen ja turvallisen toiminnan varmistamiseksi. Vain pätevöitynyt henkilö (Tukesin rekisterissä oleva) saa asentaa ilmastointilaitteen, jotta varmistettaisiin sen turvallinen ja virheetön toiminta. Kylmäaineputkien ja sähköjen kytkennät jätettävä riittävät pätevyydet omaavan yrityksen tai henkilön tehtäväksi. (Kylmäainelainsäädäntö, sähköturvallisuuslaki.) 1

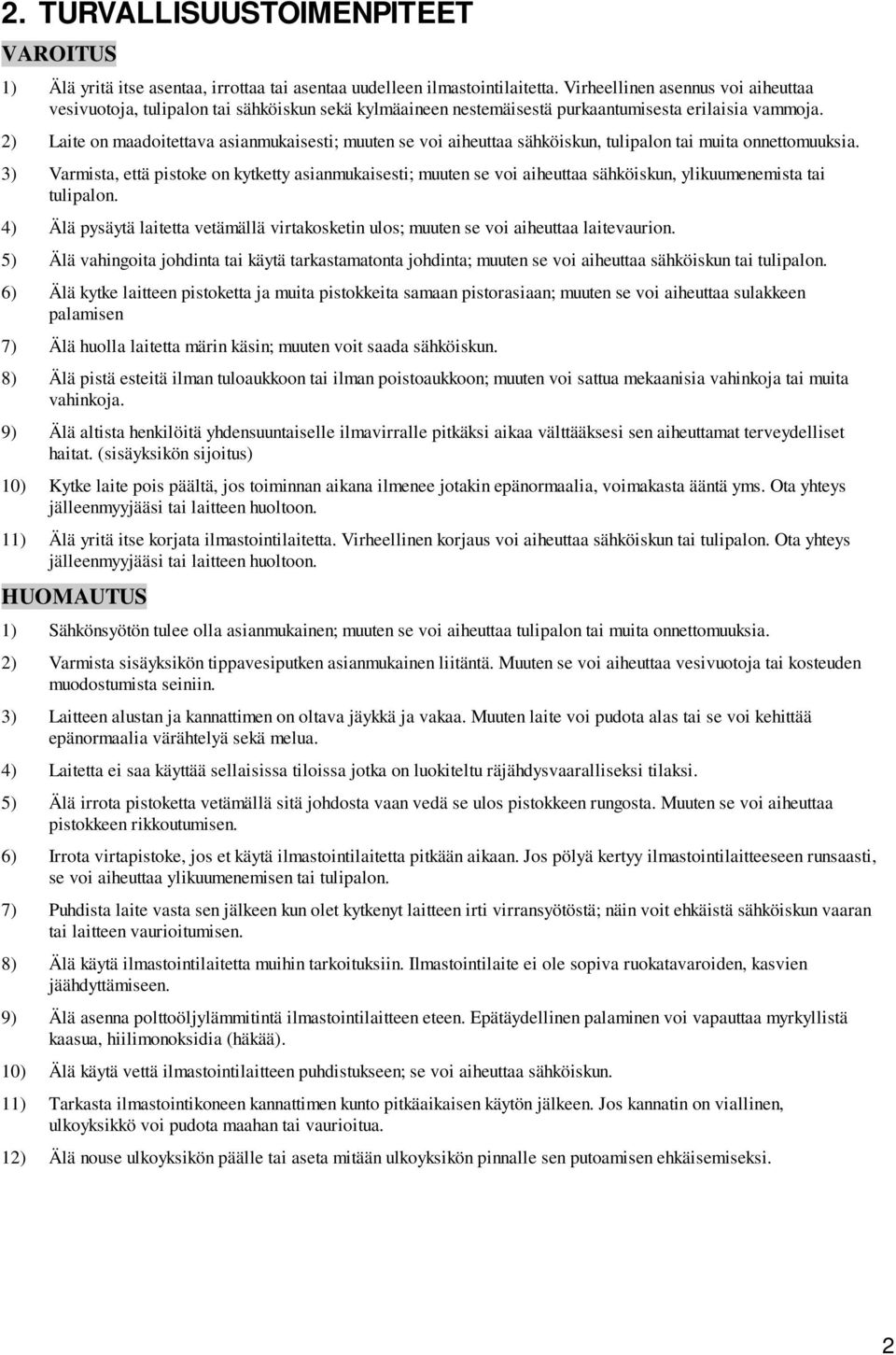

7 2. TURVALLISUUSTOIMENPITEET VAROITUS 1) Älä yritä itse asentaa, irrottaa tai asentaa uudelleen ilmastointilaitetta. Virheellinen asennus voi aiheuttaa vesivuotoja, tulipalon tai sähköiskun sekä kylmäaineen nestemäisestä purkaantumisesta erilaisia vammoja. 2) Laite on maadoitettava asianmukaisesti; muuten se voi aiheuttaa sähköiskun, tulipalon tai muita onnettomuuksia. 3) Varmista, että pistoke on kytketty asianmukaisesti; muuten se voi aiheuttaa sähköiskun, ylikuumenemista tai tulipalon. 4) Älä pysäytä laitetta vetämällä virtakosketin ulos; muuten se voi aiheuttaa laitevaurion. 5) Älä vahingoita johdinta tai käytä tarkastamatonta johdinta; muuten se voi aiheuttaa sähköiskun tai tulipalon. 6) Älä kytke laitteen pistoketta ja muita pistokkeita samaan pistorasiaan; muuten se voi aiheuttaa sulakkeen palamisen 7) Älä huolla laitetta märin käsin; muuten voit saada sähköiskun. 8) Älä pistä esteitä ilman tuloaukkoon tai ilman poistoaukkoon; muuten voi sattua mekaanisia vahinkoja tai muita vahinkoja. 9) Älä altista henkilöitä yhdensuuntaiselle ilmavirralle pitkäksi aikaa välttääksesi sen aiheuttamat terveydelliset haitat. (sisäyksikön sijoitus) 10) Kytke laite pois päältä, jos toiminnan aikana ilmenee jotakin epänormaalia, voimakasta ääntä yms. Ota yhteys jälleenmyyjääsi tai laitteen huoltoon. 11) Älä yritä itse korjata ilmastointilaitetta. Virheellinen korjaus voi aiheuttaa sähköiskun tai tulipalon. Ota yhteys jälleenmyyjääsi tai laitteen huoltoon. HUOMAUTUS 1) Sähkönsyötön tulee olla asianmukainen; muuten se voi aiheuttaa tulipalon tai muita onnettomuuksia. 2) Varmista sisäyksikön tippavesiputken asianmukainen liitäntä. Muuten se voi aiheuttaa vesivuotoja tai kosteuden muodostumista seiniin. 3) Laitteen alustan ja kannattimen on oltava jäykkä ja vakaa. Muuten laite voi pudota alas tai se voi kehittää epänormaalia värähtelyä sekä melua. 4) Laitetta ei saa käyttää sellaisissa tiloissa jotka on luokiteltu räjähdysvaaralliseksi tilaksi. 5) Älä irrota pistoketta vetämällä sitä johdosta vaan vedä se ulos pistokkeen rungosta. Muuten se voi aiheuttaa pistokkeen rikkoutumisen. 6) Irrota virtapistoke, jos et käytä ilmastointilaitetta pitkään aikaan. Jos pölyä kertyy ilmastointilaitteeseen runsaasti, se voi aiheuttaa ylikuumenemisen tai tulipalon. 7) Puhdista laite vasta sen jälkeen kun olet kytkenyt laitteen irti virransyötöstä; näin voit ehkäistä sähköiskun vaaran tai laitteen vaurioitumisen. 8) Älä käytä ilmastointilaitetta muihin tarkoituksiin. Ilmastointilaite ei ole sopiva ruokatavaroiden, kasvien jäähdyttämiseen. 9) Älä asenna polttoöljylämmitintä ilmastointilaitteen eteen. Epätäydellinen palaminen voi vapauttaa myrkyllistä kaasua, hiilimonoksidia (häkää). 10) Älä käytä vettä ilmastointilaitteen puhdistukseen; se voi aiheuttaa sähköiskun. 11) Tarkasta ilmastointikoneen kannattimen kunto pitkäaikaisen käytön jälkeen. Jos kannatin on viallinen, ulkoyksikkö voi pudota maahan tai vaurioitua. 12) Älä nouse ulkoyksikön päälle tai aseta mitään ulkoyksikön pinnalle sen putoamisen ehkäisemiseksi. 2

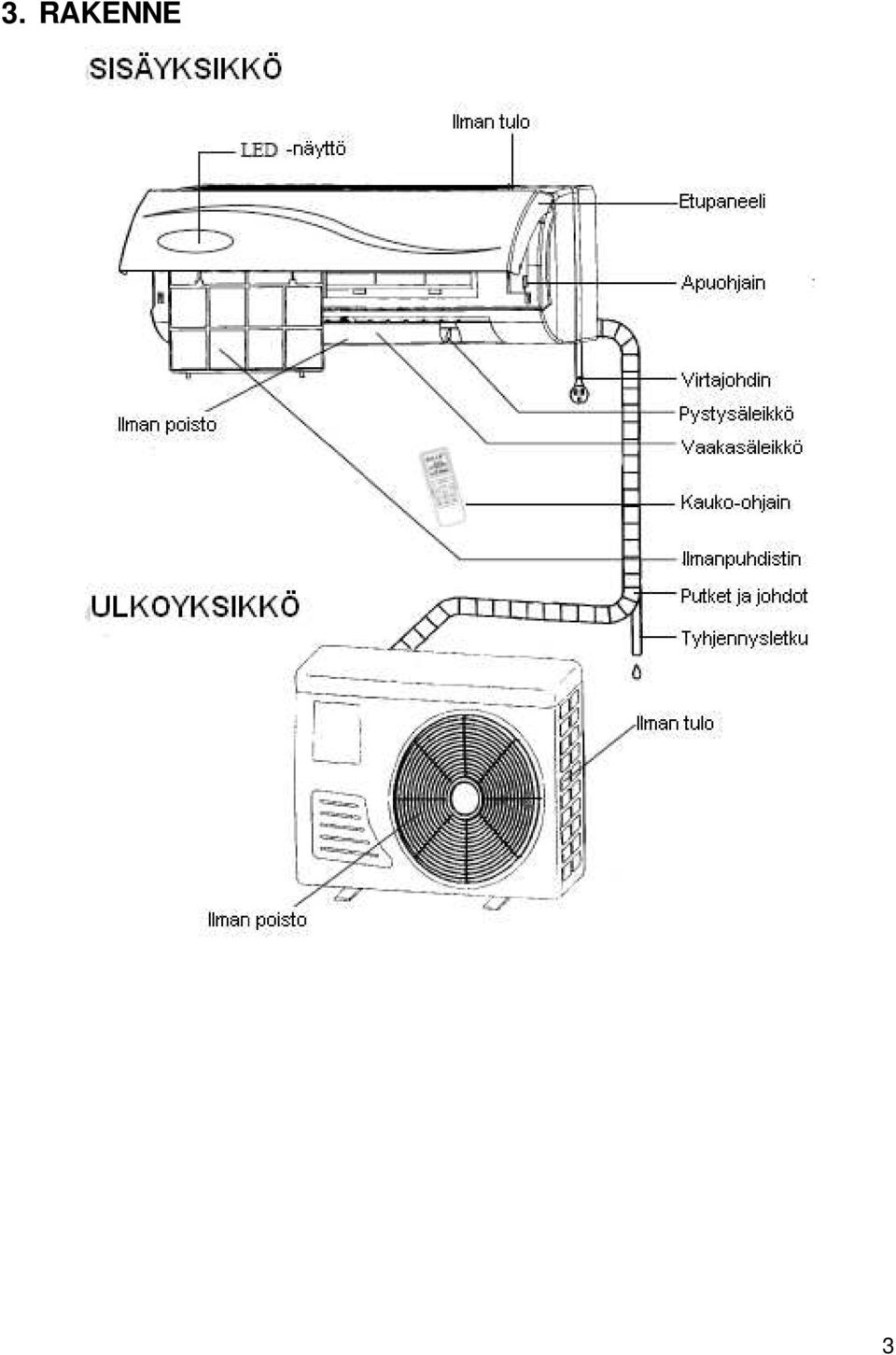

8 3. RAKENNE 3

9 4. KÄYTTÖMENETELMÄ a) Apuohjain ja LED-näyttö Kohde Apuohjain Testaus Auto Kaukoohjaus Toiminto Test - asennossa kompressorin käynnistyy välittömästi ja laite toimii jäähdyttäjänä. Tätä asentoa käytetään laitteen testaukseen tehtaalla. Älä käytä sitä satunnaisesti. Auto - asennossa laitetta ei ohjata kauko-ohjaimella, vaan se toimii automaattisesti. Kauko-ohjaus - asennossa laitetta ohjataan kauko-ohjaimella. Aseta tämä asento normaaliksi käyttöasennoksi. Virran osoitin. Osoittaa virran päälle kytkennän. Päävirranlähteessä, muuntajassa tai tasasuuntauspiirissä on vikaa, jos osoitin ei toimi. Osoittaa jäähdytystilan. Osoittaa lämmitystilan. LEDnäyttö Osoittaa kuivaustilan. Osoittaa huurteenpoistotilan. Osoittaa kompressorin käynnin. Osoittaa lämpötilan asetuksen. Osoitus E1, jos putken lämpötila on epänormaali RT2:n tarkastuksen jälkeen 4

10 b) Kauko-ohjain Näytön kuvaus. 1. Tilan näyttö: signaalin lähetys, unitila. 2. Puhaltimen nopeus: suuri nopeus, keskinopeus, matala nopeus autonopeus. 3. Kellon näyttö: ajastintoiminto ajastinaika ajan näyttö. 4. Lämpötilan asetus:. 5. Käyttötavan näyttö. JÄÄHDYTYS, LÄMMITYS KUIVAUS TUULETUS. Painikkeiden kuvaus ON/OFF COOL HEAT DRY VENT FAN VANE Käytä laitteen kytkentään ON/OFF. Tätä painamalla laite toimii jäähdytystilassa. Tätä painamalla laite toimii lämmitystilassa. Tätä painamalla laite toimii kuivaustilassa. Tätä painamalla laite toimii tuuletustilassa. Käytetään puhaltimen nopeuden valintaan: korkea, keskikorkea, matala tai auto Käytetään ilmanohjaimien tilan ja asennon säätöön. TIME Paina valitaksesi ja normaali tila. Käytetään tilassa aj ajan asetukseen. CLOCK Käytetään muuten asetuslämpötilan säätöön. Käytetään ajan säätöön näppäimillä Paristojen asennus: Irrota paristorasian kansi. Asenna kaksi paristoa. Varmista, että paristot ovat asennettuja oikeaan suuntaan. Asenna kansi takaisin paikalleen. 1. Osoita kauko-ohjaimella sisäyksikön vastaanottoikkunaa. 2. Varmista, että vastaanottoikkunan ja kauko-ohjaimen välissä ei ole esteitä. Sopiva osoitusetäisyys on alle 7 m. 3. Suojaa kauko-ohjain vesivuodoilta äläkä altista sitä auringonvalolle tai melunlähteille. 4. Älä pudota kauko-ohjainta tai altista sitä voimakkaille iskuille. Kun signaali on sisäyksikössä vastaanotettu, kuuluu äänisignaali. 5

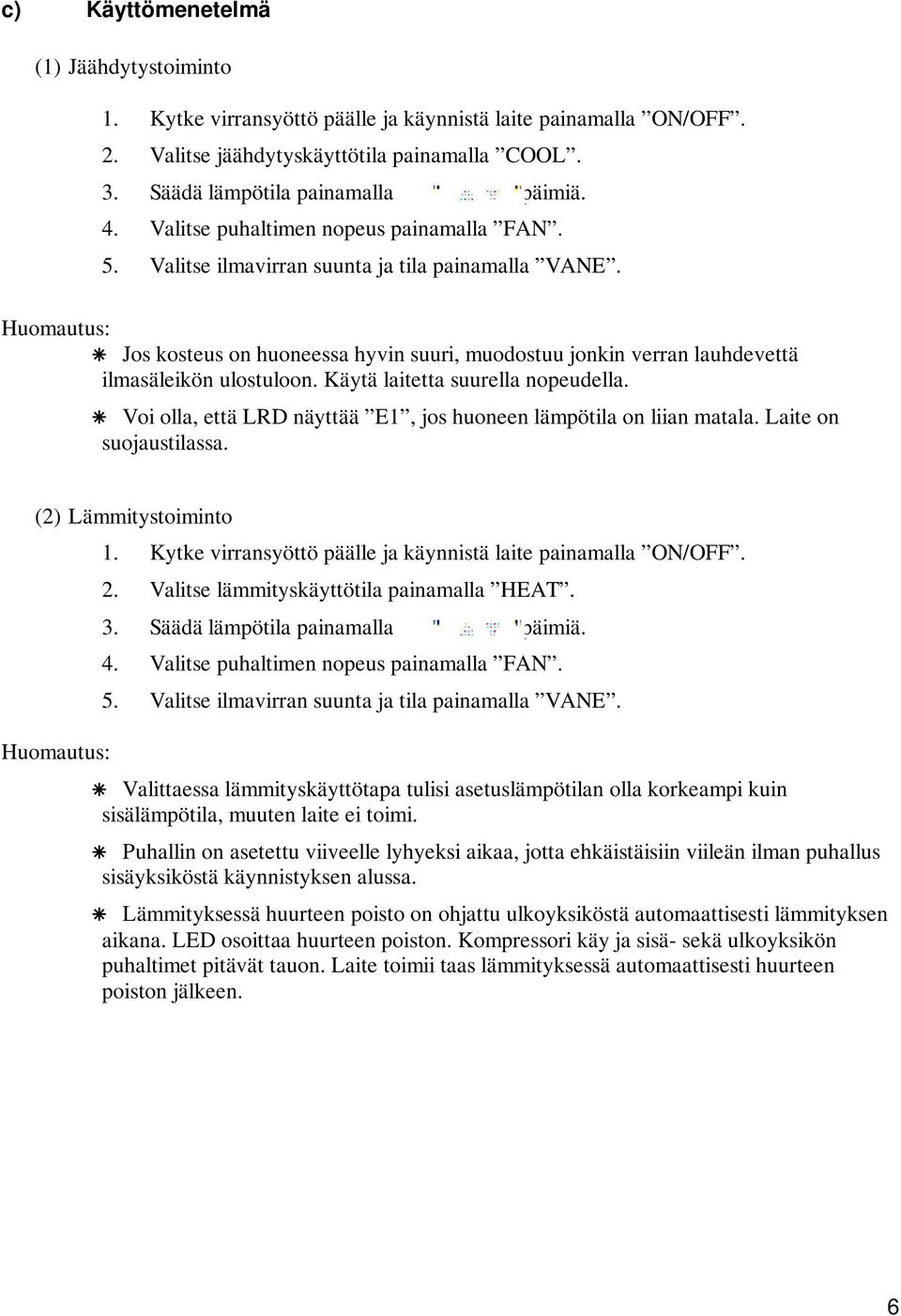

11 c) Käyttömenetelmä (1) Jäähdytystoiminto 1. Kytke virransyöttö päälle ja käynnistä laite painamalla ON/OFF. 2. Valitse jäähdytyskäyttötila painamalla COOL. 3. Säädä lämpötila painamalla näppäimiä. 4. Valitse puhaltimen nopeus painamalla FAN. 5. Valitse ilmavirran suunta ja tila painamalla VANE. Huomautus: Jos kosteus on huoneessa hyvin suuri, muodostuu jonkin verran lauhdevettä ilmasäleikön ulostuloon. Käytä laitetta suurella nopeudella. Voi olla, että LRD näyttää E1, jos huoneen lämpötila on liian matala. Laite on suojaustilassa. (2) Lämmitystoiminto Huomautus: 1. Kytke virransyöttö päälle ja käynnistä laite painamalla ON/OFF. 2. Valitse lämmityskäyttötila painamalla HEAT. 3. Säädä lämpötila painamalla näppäimiä. 4. Valitse puhaltimen nopeus painamalla FAN. 5. Valitse ilmavirran suunta ja tila painamalla VANE. Valittaessa lämmityskäyttötapa tulisi asetuslämpötilan olla korkeampi kuin sisälämpötila, muuten laite ei toimi. Puhallin on asetettu viiveelle lyhyeksi aikaa, jotta ehkäistäisiin viileän ilman puhallus sisäyksiköstä käynnistyksen alussa. Lämmityksessä huurteen poisto on ohjattu ulkoyksiköstä automaattisesti lämmityksen aikana. LED osoittaa huurteen poiston. Kompressori käy ja sisä- sekä ulkoyksikön puhaltimet pitävät tauon. Laite toimii taas lämmityksessä automaattisesti huurteen poiston jälkeen. 6

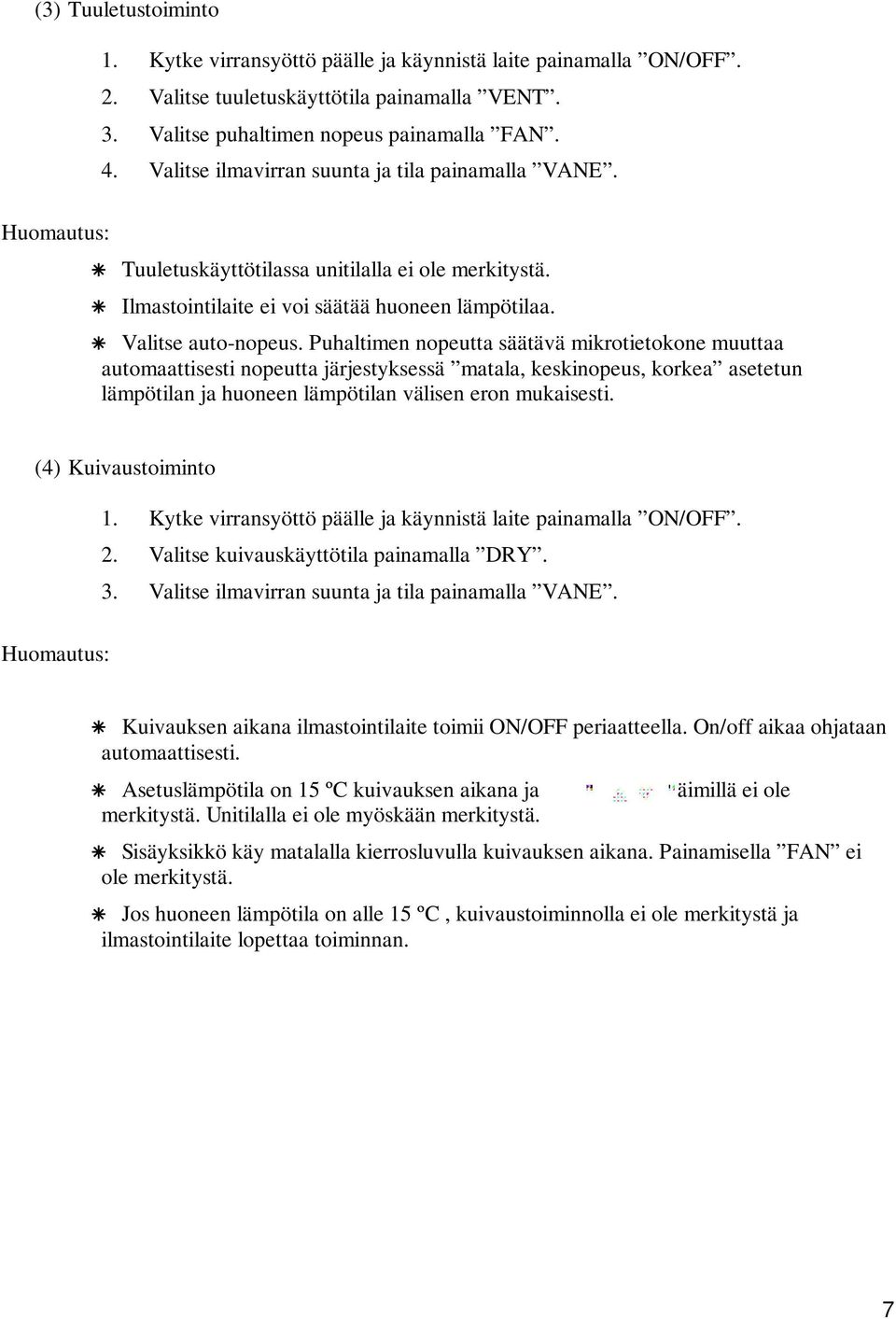

12 (3) Tuuletustoiminto Huomautus: 1. Kytke virransyöttö päälle ja käynnistä laite painamalla ON/OFF. 2. Valitse tuuletuskäyttötila painamalla VENT. 3. Valitse puhaltimen nopeus painamalla FAN. 4. Valitse ilmavirran suunta ja tila painamalla VANE. Tuuletuskäyttötilassa unitilalla ei ole merkitystä. Ilmastointilaite ei voi säätää huoneen lämpötilaa. Valitse auto-nopeus. Puhaltimen nopeutta säätävä mikrotietokone muuttaa automaattisesti nopeutta järjestyksessä matala, keskinopeus, korkea asetetun lämpötilan ja huoneen lämpötilan välisen eron mukaisesti. (4) Kuivaustoiminto 1. Kytke virransyöttö päälle ja käynnistä laite painamalla ON/OFF. 2. Valitse kuivauskäyttötila painamalla DRY. 3. Valitse ilmavirran suunta ja tila painamalla VANE. Huomautus: Kuivauksen aikana ilmastointilaite toimii ON/OFF periaatteella. On/off aikaa ohjataan automaattisesti. Asetuslämpötila on 15 ºC kuivauksen aikana ja merkitystä. Unitilalla ei ole myöskään merkitystä. näppäimillä ei ole Sisäyksikkö käy matalalla kierrosluvulla kuivauksen aikana. Painamisella FAN ei ole merkitystä. Jos huoneen lämpötila on alle 15 ºC, kuivaustoiminnolla ei ole merkitystä ja ilmastointilaite lopettaa toiminnan. 7

13 (5) Ajastus- ja unitoiminto 1. Paina TIME valitaksesi aika pois päältä ja aika päälle. Valitse haluttu aika näppäimillä sinä aikana, kun näytetty aika vilkkuu. Ajastintoiminnossa näytetty aika on ajastusaika. 2. Paina TIME valitaksesi unitoiminto. Unitoiminnossa laite pysähtyy automaattisesti 8 tunnin kuluttua. laite toimii unitilassa ja säätää huoneen lämpötilaa sopivaksi, sekä luo mukavan oleskelu-ympäristön samalla säästäen energiaa. (6) Kellotoiminto 1. Paina CLOCK ja säädä sen hetkinen aika näppäimillä. 2. Kauko-ohjaimessa on kellonäyttö. Se osoittaa sen hetkisen ajan, jos laite ei ole ajastintilassa, ja ajastimen ajan, kun laite on ajastintilassa.. (7) Ilmasäleikön toiminta 1. Pystysuoran ilmavirtauksen ohjaimesta voidaan ohjata ilman suuntaa oikealle, vasemmalle tai suoraan eteen niitä ohjaimia voi liikuttaa käsin. 2. Vaakasuoran ilmavirran suuntaa säädetään kaukosäätimen avulla ohjaamalla ilmanohjain haluttuun asentoon. Paina VANE säätöä varten, jatka painamista saavuttaaksesi tietyn ilmasäleikön asennon. Säädä ja suuntaa ilmavirta sopivaksi. 1. Älä käännä vaakasuoria ilmasäleikköjä käsin. Muuten mekanismit voivat vahingoittua niitä voidaan säätää ainoastaan kaukosäätimen avulla. 2. Jos ilmasäleikkö ei kohdistu oikein, se voidaan säätää udelleen sen jälkeen kun laite on suljettu, kytketty pois päältä ja käynnistetty uudelleen.. 3. Älä säädä säleikköjä ääriasentoihin: alaspäin, vasemmalle tai oikealle, muuten vesi voi tippua sisäyksikön ilman ulostulosta jäähdytyksen tai kuivauksen aikana paikoissa, joissa on korkea ilman kosteus. 8

14 (8) Auto-käyttötapa 1. Aseta apuohjain Auto - käyttötavalle, jolloin laite toimii automaattisesti.. 2. Auto-käyttötavan aikana laite toimii automaattisesti sisälämpötilan mukaan. 3. Auto-käyttötavan aikana laitetta ei voida ohjata kaukosäätimellä. Huoneen lämpötila Käyttötapa Asetuslämpötila > 28 ºC Jäähdytys 28 ºC 20 ºC ~ 28 ºC Tauko / < 20 ºC Lämmitys 20 ºC (9) Testauskäyttötapa 1. Aseta apuohjain Test - käyttötavalle, jolloin laite toimii jäähdytystoiminnolla. Laite pysähtyy automaattisesti 30 minuutin kuluttua. Tätä käyttötapaa käytetään laitteen testaamiseen tehtaalla. 2. Auto-käyttötavan aikana laite toimii automaattisesti sisälämpötilan mukaan. 3. Auto-käyttötavan aikana laitetta ei voida ohjata kaukosäätimellä. 9

15 5. KÄYTTÖOHJEET Aseta lämpötila sopivalle tasolle. Terveytesi ja energian säästön takia lämpötilaa ei saisi asettaa liian korkealle tai matalalle tasolle. Säädä ilmavirtauksen suunta sopivaksi. paras teho saavutetaan, kun vaakasuorat ilmasäleiköt käännetään alas lämmityksessä ja vaakasuoraan jäähdytyksessä. Sinun tulisi sulkea ovi ikkuna ja ikkunaverho jäähdytystehon parantamiseksi, jotta vältät suoran auringonvalon. Puhdista ilmanpuhdistin säännöllisesti. Jos se on tukkeutunut, lämmitys-/jäähdytysteho pienenee. Puhdista ilmanpuhdistin vähintään joka toinen viikko. Kuivaa se puhdistuksen jälkeen. Älä estä tuki ulkoyksikön ilman ulostuloa tai muuten lämmitys-/jäähdytysteho vähenee. Valitse sopiva ajastus tai unitoiminto vain omien vaatimustesi mukaiseksi. 10

16 6. HUOLTO a) Ilmanpuhdistimen puhdistus Ilmanpuhdistimen puhdistus. Koska huoneessa on pölyä, puhdista ilmanpuhdistin säännöllisesti. Seuraa alla esitettyjä ohjeita: 1. Avaa etupaneeli. 2. Vedä ilmanpuhdistin ulos ja puhdista se. Puhdista pöly ilmanpuhdistimesta pölyn kerääjällä tai pese se kylmällä vedellä. Anna sen kuivua varjoisassa paikassa. b) Huolto A. Jos laitetta ei käytetä pitkään aikaan. Käytä tuuletuskäyttötavalla 3 ~ 4 tuntia kaivataksesi sisäyksikön. Kytke ilmastointilaite pois päältä ja kytke se irti virransyötöstä. Ota pois paristot kauko-ohjaimesta. Puhdista ilmapuhdistin. Puhdista pöly ja roskat ulkoyksiköstä. B. Tarkasta laite ennen sen käyttöä pitkän ajanjakson jälkeen. Tarkasta maadoituksen virheettömyys. Tarkasta, onko ulkoyksikön ilman sisäänotto- tai poistoaukossa esteitä. Tarkasta, onko vedenpoistoputki kunnossa. Tarkasta, onko ulkoyksikön kannatin kunnossa. Tarkasta, onko kauko-ohjaimen paristot vaihdettava. Käytä ilmastointilaitetta 15 minuuttia. Jos lämpötilaero tuloilman ja poistoilman välillä jäähdytyskäyttötilassa on 8 ºC, laite toimii oikein. 1. Käännä virta pois päältä puhdistuksen ja huollon ajaksi. 2. Älä puhdista laitteita vedellä tai kastele niitä - sähköiskun vaara! 3. Älä käytä ilmastointilaitteen tai ilmanpuhdistimen puhdistukseen vettä, jonka lämpötila on 40 ºC, muuten sisäyksikön pinta voi vahingoittua. 4 Höyrystyvät nesteet, kuten bensiini, vahingoittavat ilmastointilaitteen pintaa. 11

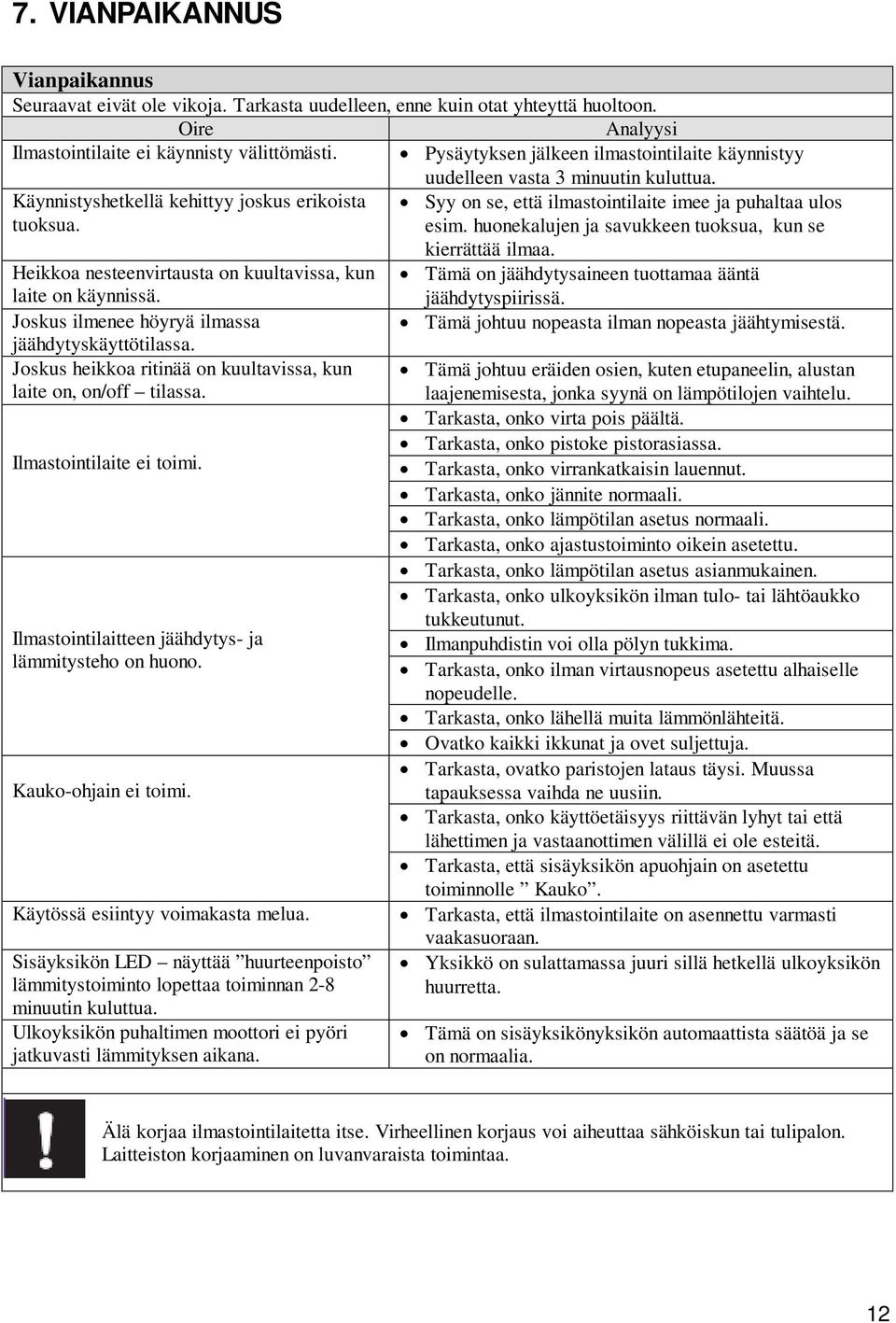

17 7. VIANPAIKANNUS Vianpaikannus Seuraavat eivät ole vikoja. Tarkasta uudelleen, enne kuin otat yhteyttä huoltoon. Oire Analyysi Ilmastointilaite ei käynnisty välittömästi. Pysäytyksen jälkeen ilmastointilaite käynnistyy uudelleen vasta 3 minuutin kuluttua. Käynnistyshetkellä kehittyy joskus erikoista Syy on se, että ilmastointilaite imee ja puhaltaa ulos tuoksua. esim. huonekalujen ja savukkeen tuoksua, kun se kierrättää ilmaa. Heikkoa nesteenvirtausta on kuultavissa, kun Tämä on jäähdytysaineen tuottamaa ääntä laite on käynnissä. jäähdytyspiirissä. Joskus ilmenee höyryä ilmassa Tämä johtuu nopeasta ilman nopeasta jäähtymisestä. jäähdytyskäyttötilassa. Joskus heikkoa ritinää on kuultavissa, kun laite on, on/off tilassa. Ilmastointilaite ei toimi. Ilmastointilaitteen jäähdytys- ja lämmitysteho on huono. Kauko-ohjain ei toimi. Käytössä esiintyy voimakasta melua. Sisäyksikön LED näyttää huurteenpoisto lämmitystoiminto lopettaa toiminnan 2-8 minuutin kuluttua. Ulkoyksikön puhaltimen moottori ei pyöri jatkuvasti lämmityksen aikana. Tämä johtuu eräiden osien, kuten etupaneelin, alustan laajenemisesta, jonka syynä on lämpötilojen vaihtelu. Tarkasta, onko virta pois päältä. Tarkasta, onko pistoke pistorasiassa. Tarkasta, onko virrankatkaisin lauennut. Tarkasta, onko jännite normaali. Tarkasta, onko lämpötilan asetus normaali. Tarkasta, onko ajastustoiminto oikein asetettu. Tarkasta, onko lämpötilan asetus asianmukainen. Tarkasta, onko ulkoyksikön ilman tulo- tai lähtöaukko tukkeutunut. Ilmanpuhdistin voi olla pölyn tukkima. Tarkasta, onko ilman virtausnopeus asetettu alhaiselle nopeudelle. Tarkasta, onko lähellä muita lämmönlähteitä. Ovatko kaikki ikkunat ja ovet suljettuja. Tarkasta, ovatko paristojen lataus täysi. Muussa tapauksessa vaihda ne uusiin. Tarkasta, onko käyttöetäisyys riittävän lyhyt tai että lähettimen ja vastaanottimen välillä ei ole esteitä. Tarkasta, että sisäyksikön apuohjain on asetettu toiminnolle Kauko. Tarkasta, että ilmastointilaite on asennettu varmasti vaakasuoraan. Yksikkö on sulattamassa juuri sillä hetkellä ulkoyksikön huurretta. Tämä on sisäyksikönyksikön automaattista säätöä ja se on normaalia. Älä korjaa ilmastointilaitetta itse. Virheellinen korjaus voi aiheuttaa sähköiskun tai tulipalon. Laitteiston korjaaminen on luvanvaraista toimintaa. 12

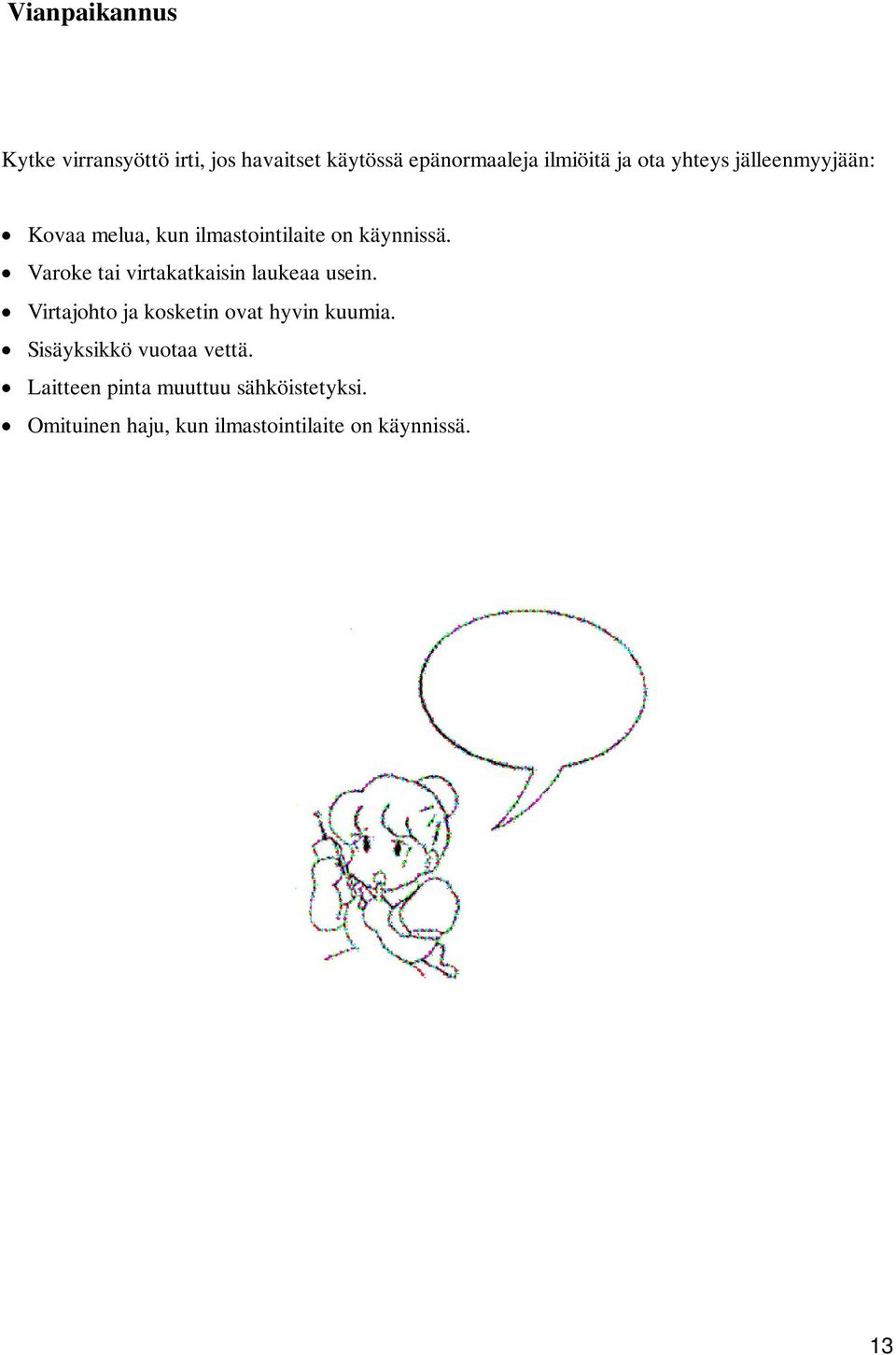

18 Vianpaikannus Kytke virransyöttö irti, jos havaitset käytössä epänormaaleja ilmiöitä ja ota yhteys jälleenmyyjään: Kovaa melua, kun ilmastointilaite on käynnissä. Varoke tai virtakatkaisin laukeaa usein. Virtajohto ja kosketin ovat hyvin kuumia. Sisäyksikkö vuotaa vettä. Laitteen pinta muuttuu sähköistetyksi. Omituinen haju, kun ilmastointilaite on käynnissä. 13

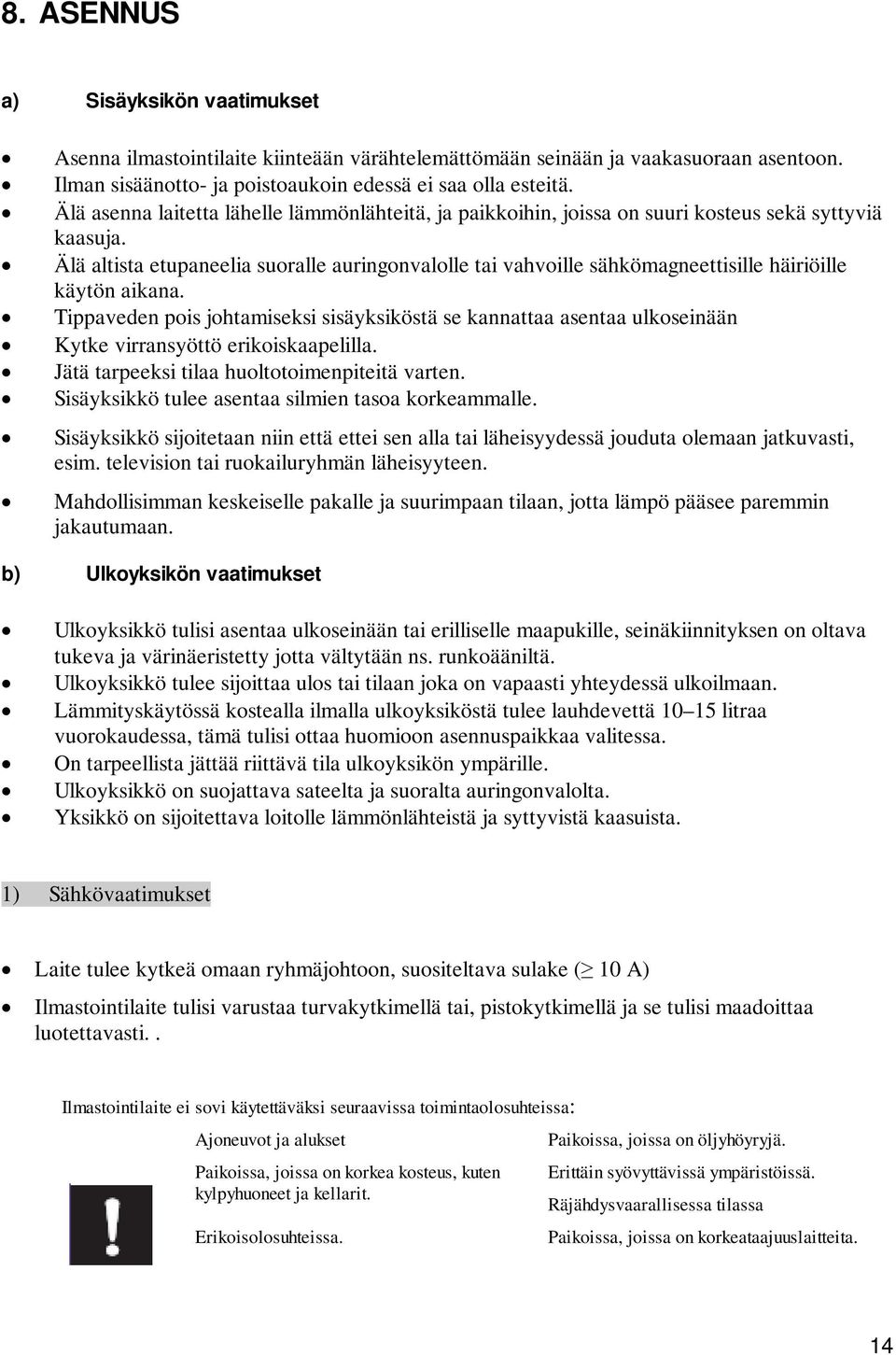

19 8. ASENNUS a) Sisäyksikön vaatimukset Asenna ilmastointilaite kiinteään värähtelemättömään seinään ja vaakasuoraan asentoon. Ilman sisäänotto- ja poistoaukoin edessä ei saa olla esteitä. Älä asenna laitetta lähelle lämmönlähteitä, ja paikkoihin, joissa on suuri kosteus sekä syttyviä kaasuja. Älä altista etupaneelia suoralle auringonvalolle tai vahvoille sähkömagneettisille häiriöille käytön aikana. Tippaveden pois johtamiseksi sisäyksiköstä se kannattaa asentaa ulkoseinään Kytke virransyöttö erikoiskaapelilla. Jätä tarpeeksi tilaa huoltotoimenpiteitä varten. Sisäyksikkö tulee asentaa silmien tasoa korkeammalle. Sisäyksikkö sijoitetaan niin että ettei sen alla tai läheisyydessä jouduta olemaan jatkuvasti, esim. television tai ruokailuryhmän läheisyyteen. Mahdollisimman keskeiselle pakalle ja suurimpaan tilaan, jotta lämpö pääsee paremmin jakautumaan. b) Ulkoyksikön vaatimukset Ulkoyksikkö tulisi asentaa ulkoseinään tai erilliselle maapukille, seinäkiinnityksen on oltava tukeva ja värinäeristetty jotta vältytään ns. runkoääniltä. Ulkoyksikkö tulee sijoittaa ulos tai tilaan joka on vapaasti yhteydessä ulkoilmaan. Lämmityskäytössä kostealla ilmalla ulkoyksiköstä tulee lauhdevettä litraa vuorokaudessa, tämä tulisi ottaa huomioon asennuspaikkaa valitessa. On tarpeellista jättää riittävä tila ulkoyksikön ympärille. Ulkoyksikkö on suojattava sateelta ja suoralta auringonvalolta. Yksikkö on sijoitettava loitolle lämmönlähteistä ja syttyvistä kaasuista. 1) Sähkövaatimukset Laite tulee kytkeä omaan ryhmäjohtoon, suositeltava sulake ( 10 A) Ilmastointilaite tulisi varustaa turvakytkimellä tai, pistokytkimellä ja se tulisi maadoittaa luotettavasti.. Ilmastointilaite ei sovi käytettäväksi seuraavissa toimintaolosuhteissa: Ajoneuvot ja alukset Paikoissa, joissa on korkea kosteus, kuten kylpyhuoneet ja kellarit. Erikoisolosuhteissa. Paikoissa, joissa on öljyhöyryjä. Erittäin syövyttävissä ympäristöissä. Räjähdysvaarallisessa tilassa Paikoissa, joissa on korkeataajuuslaitteita. 14

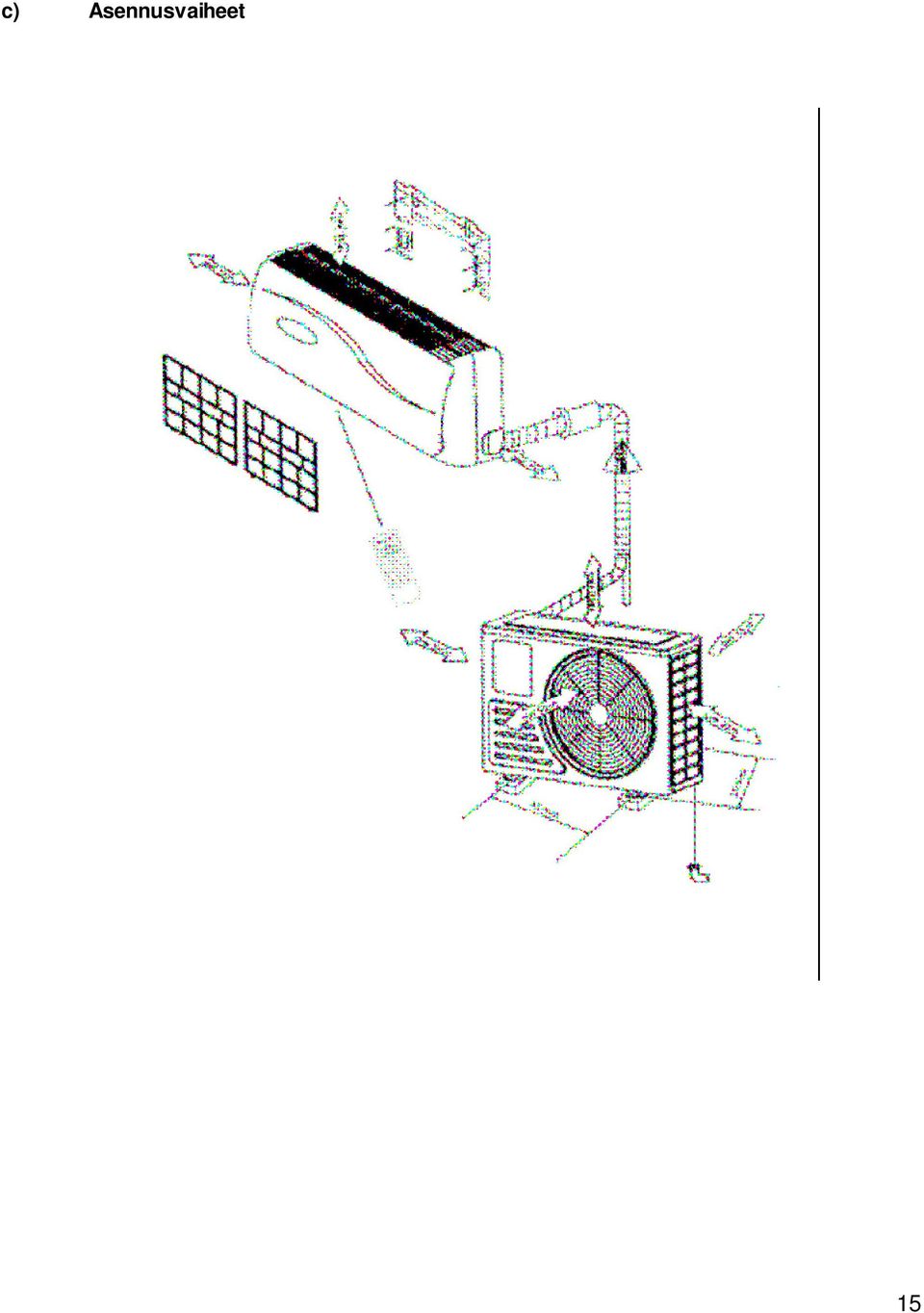

20 c) Asennusvaiheet 15

21 2) Seinäasennuslevyn asennus 1. Määritä seinäasennuslevyn paikka sisäyksikön asennuspaikan ja putken suunnan mukaisesti. Jätä riittävästi tilaa asennusta varten. 2. Seinäasennuslevy tulee kiinnittää vaakasuoraan, ei pystyasentoon tai vesi voi tippua lattialle. 3. Seinäasennuslevy kiinnitetään suoraan seinään vähintään 6 ruuvilla. 4. Kiinnitetyn seinäasennuslevyn tulisi kestää 50 kg:n paino. 3) Seinäholkin asennus 1. Valitse yksi kohta merkityltä alueelta reiän poraamiseksi seinäholkin asennusta varten. 2. Reiän ulkopuolisen pään tulisi olla 5 ~ 10 mm alempana kuin sisäpuolen. 3. Leikkaa seinäholkki seinän paksuuden mukaan... 16

22 4) Tyhjennysputken asennus Tyhjennysputki tulisi suunnata alaspäin siten että vesi voi tippua. Putki ei saa olla vääntynyt, aaltoileva tai taittunut. Älä pistä putken päätä veteen. Jos tyhjennysputki ei ole riittävän pitkä, voitaan siihen liittää lisäputki. Huoneessa oleva putki tulisi eristää. Testaa sisäyksikön tippavesiputken toiminta kaatamalla vettä nokkakannulla tippavesikaukaloon ja tutki tuleeko vesi ulos oikeasta paikasta. 5) Kaapelien kytkentä yksiköiden välillä 17

23 9. TEKNISET TIEDOT Malli KFR-25GW/VJWa Jäähdytysteho W 2580 Lämmitysteho W 2860 Ilmavirta sisäyksikkö max. m³/h 435 Tehonsyöttö V, Hz 1-vaihe, 230,50 Virrantarve jäähdytyksessä A 3.7 Virrantarve Lämmityksessä A 3.6 Nimellisteho jäähdytyksessä W 800 Nimellisteho lämmityksessä W 790 Suurin jäähdytyksen ottoteho W 998 Suurin lämmityksen ottoteho W 940 Melu Sisäyksikkö 37 db (A) Ulkoyksikkö 52 Ulkomitat (PxLxK) (cm) Nettopaino kg Jäähdytysaine Sisäyksikkö 67.7 x 19.8 x 25.0 Ulkoyksikkö 65.0 x 25.0 x 50.6 Sisäyksikkö 7 Ulkoyksikkö 25.5 Nimi R410A Täytös kg 0.63 Putken koko Nesteputki Ø 1/4 Kaasuputki Ø 3/8 Sisälämpötilan käyttöalue ºC 15 ~ 30 Suositeltava käyttölämpötila-alue (ulkolämpötila)ºc -7 ~ 43 Lämpökerroin (+7/20) 3,4 18
