1 ASENNUS- JA KÄYTTÖOHJE LillaFrö - pellettitakka

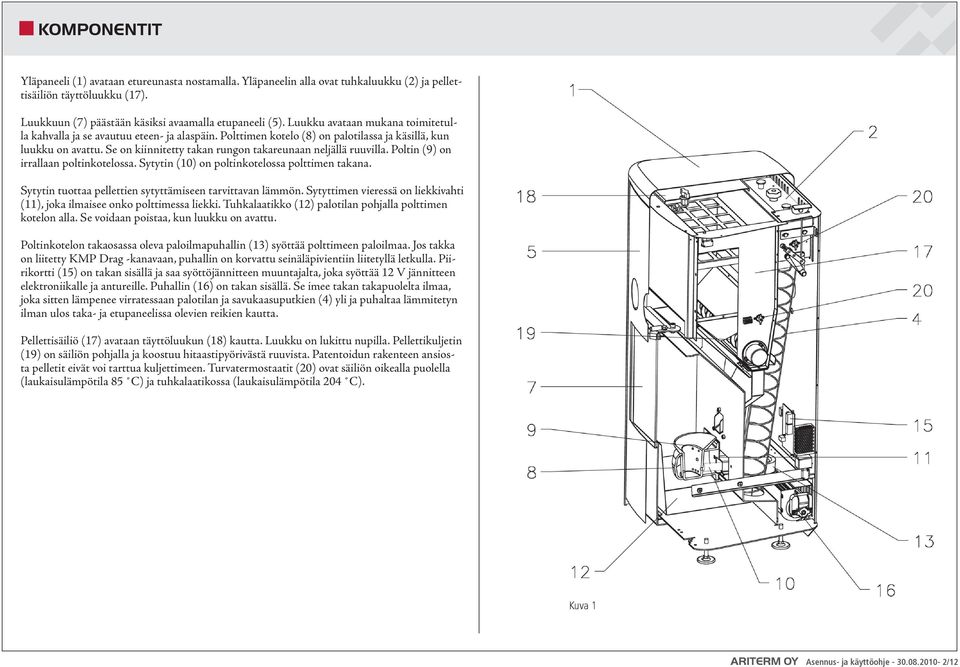

2 KOMPONENTIT Yläpaneeli (1) avataan etureunasta nostamalla. Yläpaneelin alla ovat tuhkaluukku (2) ja pellettisäiliön täyttöluukku (17). Luukkuun (7) päästään käsiksi avaamalla etupaneeli (5). Luukku avataan mukana toimitetulla kahvalla ja se avautuu eteen- ja alaspäin. Polttimen kotelo (8) on palotilassa ja käsillä, kun luukku on avattu. Se on kiinnitetty takan rungon takareunaan neljällä ruuvilla. Poltin (9) on irrallaan poltinkotelossa. Sytytin (10) on poltinkotelossa polttimen takana. Sytytin tuottaa pellettien sytyttämiseen tarvittavan lämmön. Sytyttimen vieressä on liekkivahti (11), joka ilmaisee onko polttimessa liekki. Tuhkalaatikko (12) palotilan pohjalla polttimen kotelon alla. Se voidaan poistaa, kun luukku on avattu. Poltinkotelon takaosassa oleva paloilmapuhallin (13) syöttää polttimeen paloilmaa. Jos takka on liitetty KMP Drag -kanavaan, puhallin on korvattu seinäläpivientiin liitetyllä letkulla. Piirikortti (15) on takan sisällä ja saa syöttöjännitteen muuntajalta, joka syöttää 12 V jännitteen elektroniikalle ja antureille. Puhallin (16) on takan sisällä. Se imee takan takapuolelta ilmaa, joka sitten lämpenee virratessaan palotilan ja savukaasuputkien (4) yli ja puhaltaa lämmitetyn ilman ulos taka- ja etupaneelissa olevien reikien kautta. Pellettisäiliö (17) avataan täyttöluukun (18) kautta. Luukku on lukittu nupilla. Pellettikuljetin (19) on säiliön pohjalla ja koostuu hitaastipyörivästä ruuvista. Patentoidun rakenteen ansiosta pelletit eivät voi tarttua kuljettimeen. Turvatermostaatit (20) ovat säiliön oikealla puolella (laukaisulämpötila 85 C) ja tuhkalaatikossa (laukaisulämpötila 204 C). Kuva 1 ARITERM OY Asennus- ja käyttöohje /12

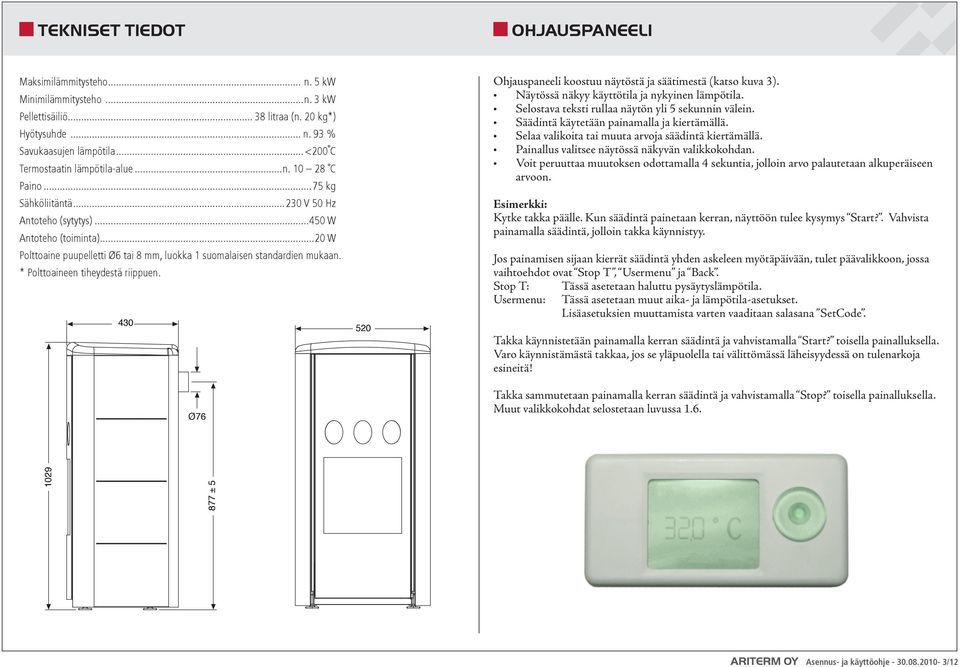

3 TEKNISET TIEDOT OHJAUSPANEELI Maksimilämmitysteho... n. 5 kw Minimilämmitysteho...n. 3 kw Pellettisäiliö litraa (n. 20 kg*) Hyötysuhde... n. 93 % Savukaasujen lämpötila... <200 C Termostaatin lämpötila-alue...n C Paino...75 kg Sähköliitäntä V 50 Hz Antoteho (sytytys) W Antoteho (toiminta)...20 W Polttoaine.puupelletti Ø6 tai 8 mm, luokka 1 suomalaisen standardien mukaan. * Polttoaineen tiheydestä riippuen. 430 Ø Ohjauspaneeli koostuu näytöstä ja säätimestä (katso kuva 3). Näytössä näkyy käyttötila ja nykyinen lämpötila. Selostava teksti rullaa näytön yli 5 sekunnin välein. Säädintä käytetään painamalla ja kiertämällä. Selaa valikoita tai muuta arvoja säädintä kiertämällä. Painallus valitsee näytössä näkyvän valikkokohdan. Voit peruuttaa muutoksen odottamalla 4 sekuntia, jolloin arvo palautetaan alkuperäiseen arvoon. Esimerkki: Kytke takka päälle. Kun säädintä painetaan kerran, näyttöön tulee kysymys Start?. Vahvista painamalla säädintä, jolloin takka käynnistyy. Jos painamisen sijaan kierrät säädintä yhden askeleen myötäpäivään, tulet päävalikkoon, jossa vaihtoehdot ovat Stop T, Usermenu ja Back. Stop T: Tässä asetetaan haluttu pysäytyslämpötila. Usermenu: Tässä asetetaan muut aika- ja lämpötila-asetukset. Lisäasetuksien muuttamista varten vaaditaan salasana SetCode. Takka käynnistetään painamalla kerran säädintä ja vahvistamalla Start? toisella painalluksella. Varo käynnistämästä takkaa, jos se yläpuolella tai välittömässä läheisyydessä on tulenarkoja esineitä! Takka sammutetaan painamalla kerran säädintä ja vahvistamalla Stop? toisella painalluksella. Muut valikkokohdat selostetaan luvussa ± 5 ARITERM OY Asennus- ja käyttöohje /12

4 OHJAUSPANEELIN IRROITTAMINEN 1. Asenna pidike kahdella ruuvilla. 2. Sovita ohjauspaneelin yksi kulma pitimeen. 3. Paina ohjauspaneelin toinen kulma pitimeen. 1. Nosta paneelia suoraan ylöspäin. 2. Vedä paneeli suoraan ulos Ohjauspaneelin kytkeminen Kytke ohjauspaneeli piirikortin sivulla olevaan pistokkeeseen (katso kuva). 3 ARITERM OY Asennus- ja käyttöohje /12

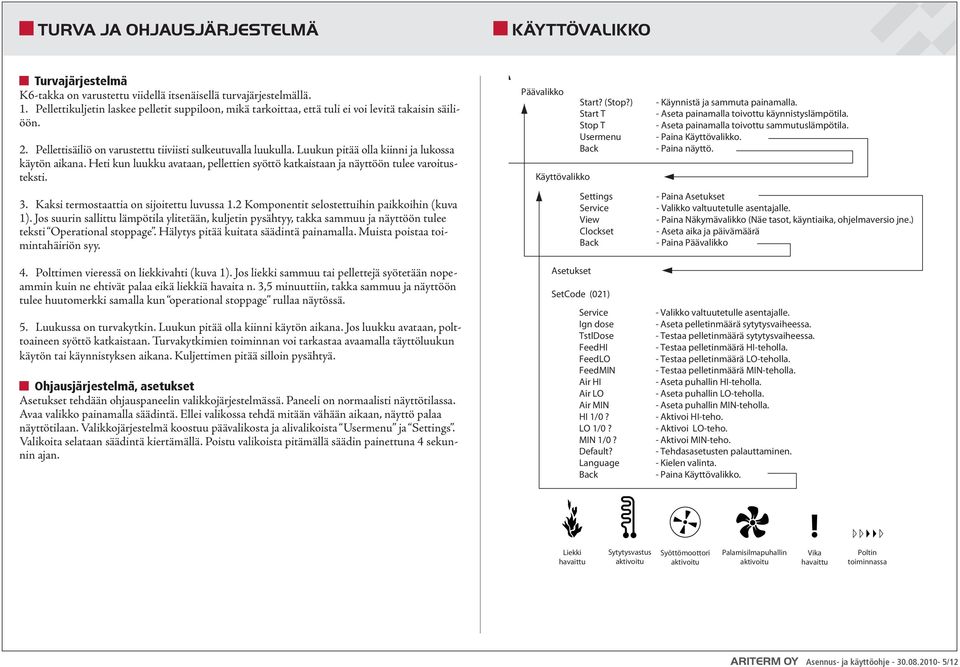

5 TURVA JA OHJAUSJÄRJESTELMÄ KÄYTTÖVALIKKO Turvajärjestelmä K6-takka on varustettu viidellä itsenäisellä turvajärjestelmällä. 1. Pellettikuljetin laskee pelletit suppiloon, mikä tarkoittaa, että tuli ei voi levitä takaisin säiliöön. 2. Pellettisäiliö on varustettu tiiviisti sulkeutuvalla luukulla. Luukun pitää olla kiinni ja lukossa käytön aikana. Heti kun luukku avataan, pellettien syöttö katkaistaan ja näyttöön tulee varoitusteksti. 3. Kaksi termostaattia on sijoitettu luvussa 1.2 Komponentit selostettuihin paikkoihin (kuva 1). Jos suurin sallittu lämpötila ylitetään, kuljetin pysähtyy, takka sammuu ja näyttöön tulee teksti Operational stoppage. Hälytys pitää kuitata säädintä painamalla. Muista poistaa toimintahäiriön syy. 4. Polttimen vieressä on liekkivahti (kuva 1). Jos liekki sammuu tai pellettejä syötetään nopeammin kuin ne ehtivät palaa eikä liekkiä havaita n. 3,5 minuuttiin, takka sammuu ja näyttöön tulee huutomerkki samalla kun operational stoppage rullaa näytössä. 5. Luukussa on turvakytkin. Luukun pitää olla kiinni käytön aikana. Jos luukku avataan, polttoaineen syöttö katkaistaan. Turvakytkimien toiminnan voi tarkastaa avaamalla täyttöluukun käytön tai käynnistyksen aikana. Kuljettimen pitää silloin pysähtyä. Ohjausjärjestelmä, asetukset Asetukset tehdään ohjauspaneelin valikkojärjestelmässä. Paneeli on normaalisti näyttötilassa. Avaa valikko painamalla säädintä. Ellei valikossa tehdä mitään vähään aikaan, näyttö palaa näyttötilaan. Valikkojärjestelmä koostuu päävalikosta ja alivalikoista Usermenu ja Settings. Valikoita selataan säädintä kiertämällä. Poistu valikoista pitämällä säädin painettuna 4 sekunnin ajan. Päävalikko Start? (Stop?) Start T Stop T Usermenu Back Käyttövalikko Settings Service View Clockset Back Asetukset SetCode (021) Service Ign dose TstlDose FeedHI FeedLO FeedMIN Air HI Air LO Air MIN HI 1/0? LO 1/0? MIN 1/0? Default? Language Back - Käynnistä ja sammuta painamalla. - Aseta painamalla toivottu käynnistyslämpötila. - Aseta painamalla toivottu sammutuslämpötila. - Paina Käyttövalikko. - Paina näyttö. - Paina Asetukset - Valikko valtuutetulle asentajalle. - Paina Näkymävalikko (Näe tasot, käyntiaika, ohjelmaversio jne.) - Aseta aika ja päivämäärä - Paina Päävalikko - Valikko valtuutetulle asentajalle. - Aseta pelletinmäärä sytytysvaiheessa. - Testaa pelletinmäärä sytytysvaiheessa. - Testaa pelletinmäärä HI-teholla. - Testaa pelletinmäärä LO-teholla. - Testaa pelletinmäärä MIN-teholla. - Aseta puhallin HI-teholla. - Aseta puhallin LO-teholla. - Aseta puhallin MIN-teholla. - Aktivoi HI-teho. - Aktivoi LO-teho. - Aktivoi MIN-teho. - Tehdasasetusten palauttaminen. - Kielen valinta. - Paina Käyttövalikko. Liekki havaittu Sytytysvastus aktivoitu Syöttömoottori aktivoitu Palamisilmapuhallin aktivoitu Vika havaittu Poltin toiminnassa ARITERM OY Asennus- ja käyttöohje /12

6 OHJAUS Käynnistys 0 sek. 120 sek. Aika Tapahtumat Huomautus s n. 6 min Sytytin palaa. Sytytinsymboli syttyy. Moottorisymboli syttyy. Kuljetin käynnistyy. Kuljetin pysähtyy (käynnistysannos).. Paloilmapuhallin käy sykäyksittäin ja pysähtyy kahdesti. Moottorisymboli sammuu. Puhallin päällä. Jos liekkivahti ilmaisee liekin, sytytin sammuu, liekkisymboli syttyy ja sytytinsymboli sammuu. Aika riippuu asetetusta syöttömäärästä käynnistyksen yhteydessä. Pellettien tason tulisi olla n. 5 mm sytyttimen reiän yläpuolella. Liekkisymboli näkyy niin kauan kuin liekkivahti havaitsee liekin. Käyttö pienellä teholla Aika Tapahtumat Huomautus Käynnistyksen jälkeen. 10 sekunnin välein. Pysäytys Low output rullaa näytössä. Kuljetin käy 1,8-6 sekuntia joka 10. sekunti. Paloilmapuhallin käy pienellä nopeudella Asetusarvoa ja huonelämpötilaa verrataan. Liekkivahti tarkastetaan Aika riippuu asetetusta syöttömäärästä. Jos huonelämpötila ylittää asetusarvon yli 2 asteella, takka pysähtyy ja siirtyy valmiustilaan. Näytössä rullaa teksti Standby. Ellei liekkiä havaita, näytössä näkyy huutomerkki ja takka siirtyy toimintahäiriötilaan. n. 8 min n. 10 min Käyttötila. Kuljetin toimii pienellä nopeudella. Maksimiaika sytyttimelle. Käy 1,8-6 sekuntia joka 10. sekunti. Termostaatti säätää lämmitystehoa asetusten mukaan. 0 sek. Aika Tapahtumat Huomautus Kuljetin pysähtyy Paloilmapuhallin käy maksiminopeudella Puhallin käy Polttimen tyhjentämiseksi tuhkasta Suuri lämmitysteho Aika Tapahtumat Huomautus Käynnistyksen jälkeen. High output rullaa näytössä. Kuljetin käy 3-10 sekuntia joka 10. sekunti. Paloilmapuhallin käy suurella nopeudella Aika riippuu asetetusta syöttömäärästä. 4 min Paloilmapuhallin pysähtyy Puhallin pysähtyy 10 sekunnin välein. Asetusarvoa ja huonelämpötilaa verrataan. Liekkivahti tarkastetaan Jos huonelämpötila ylittää asetetun lämpötilan, takka vaihtaa pienelle lämmitysteholle. Ei jos Stop T -asetus on On. Ellei liekkiä havaita, näytössä näkyy huutomerkki ja takka siirtyy toimintahäiriötilaan. ARITERM OY Asennus- ja käyttöohje /12

7 ASENNUS Sijoittaminen Takka tulisi sijoittaa keskeiselle paikalle talon alakerrokseen lämmön leviämisen tehostamiseksi. Sijoituspaikkaa valittaessa tulee ottaa huomioon savupiipun asettamat vaatimukset. Lisätietoa saat jälleenmyyjältäsi. Vältä sijoittamasta takkaa nurkkaan, mutta ellei se ole mahdollista, noudata kuvassa 7 esitettyjä turvaetäisyyksiä. Rakentamismääräyksissä on useita tulipalon ehkäisemiseen tarkoitettuja määräyksiä. Yleisesti ottaen määräyksiä on noudatettu, jos seuraavat pätevät: Takan pitää olla vähintään 100 mm etäisyydellä seinästä. Eduslaatan pitää olla palamatonta materiaalia ja sen pitää olla vähintään 300 mm takan edessä ja 100 mm takan sivuilla. Teräseduslaatan minimipaksuus on 0,7 mm. Tulenarkoja materiaaleja ei saa altistaa yli 80 asteen lämpötilalle. Takan toisella sivulla pitää olla vähintään 1 m vapaata tilaan huollon helpottamiseksi. Takka on niin kevyt, ettei alustan kantavuudelle aseteta mitään vaatimuksia. Savupiippu Savupiippuja koskevat vaatimukset löytyvät rakentamismääräyksistä. Tärkeimmät ovat: Hormin, mahdollisen eristeen ja kotelon pintalämpötila saa olla enintään 100 C, kun takka toimii täydellä teholla. Viereisten rakenneosien pintalämpötila ei saa ylittää 80 C. Minimihalkaisija (pyöreä kanava) tai sivumitta (neliökanava) on 80 mm. Savukanavan pitää olla valmistettu palamattomasta materiaalista, joka on riittävän kestävää ja joka kestää lämpötilavaihteluja, sääolosuhteita, syövyttäviä savukaasuja ja nokea sekä nuohoustyökaluja jne. Kanavan pitää olla puhdistettava. Ellei putoavaa tuhkaa voida poistaa takan tuhkaluukun kautta, kanavaan pitää asentaa toinen luukku. Tuhkaluukun pitää olla samassa tilassa kuin takan. Takka liitetään savukanavaan teräsputkella, joka seinämäpaksuus on vähintään 2 mm (1 mm rst-putkella). Liitos tiivistetään tiiviisti pakatulla lasikuidulla tai kitillä, joka kestää vähintään 250 C lämpötilan. Kaikki ulkopuoliset osat pitää eristää. Savukaasut sisältävät vesihöyryä, joka voi tiivistyä riittävän alhaisessa lämpötilassa (n. 55 C) ja vahingoittaa savupiippua ja takkaa. Jos lämpötila n. 1 m päässä savupiipun päästä on alle 60 C, piippuun tulisi asentaa sisäputki. Kysy asiasta asentajalta tai nuohoojaltasi. ARITERM OY Asennus- ja käyttöohje /12

8 SÄHKÖKAAVIO Sähköliitäntä Takan takaseinässä on 1,5 metrin pituinen virtajohto, joka kytkentään maadoitettuun 230 V 50 Hz pistorasiaan. Kytkentäkaavio on kuvassa 8. HUOM! Vahingoittunut virtajohto pitää korvata samantyyppisellä johdolla, ota yhteys jälleenmyyjääsi. pun oranssi oranssi 6/7 9/10 Trafo 4/5 1/2 brun blå Liitin valk oran pun pun pun ruskea ruskea Liekinvalvoja Palamisilmapuhallin Sytytysvastus pun valk Alipaineanturi Drag (lisävaruste) Alipaineanturi jumpperi Dokumentaatio Valtuutetun asentajan tulee asentaa, tarkastaa ja ottaa takka käyttöön. Asennuksen jälkeen seuraavat tiedot tulee merkitä takuu- ja asennustodistukseen. Valmistusnumero Asennuspäivä Alipaine savupiipussa (kylmä) Alipaine savupiipussa (kuuma) Ulkolämpötila Savukaasulämpötila maksimiteholla Hiilidioksidipitoisuus (CO 2 ) Etäisyys tulenarkaan materiaaliin Kaukosäädin (lisävaruste) oranssi ruskea harmaa PWM Ulos Drag (lisävaruste) Ohjauspaneeli pun J3 J8 J9 J6 J10 J5 RS485 J4 J1 rusk harm svart blå valk sin M Sytytyskonsoli PE kelt/vihr rusk sin valk/lasikuitu Lämmitysilmapuhallin Syöttömoottori Varmuuskytkentä Kuva VAC Sulakkeet 2 x 3,15 AT ARITERM OY Asennus- ja käyttöohje /12

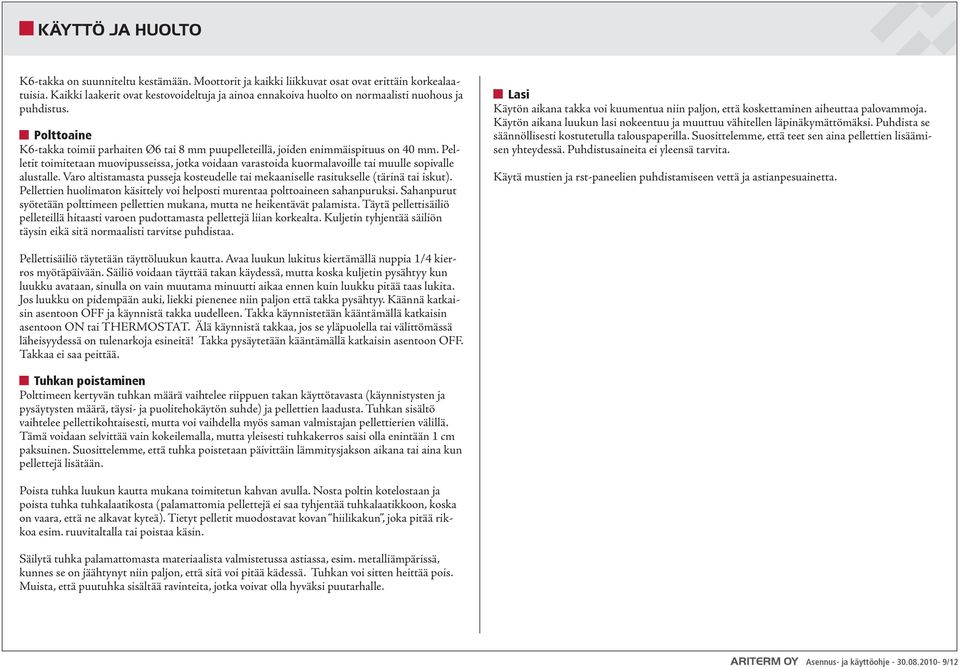

9 KÄYTTÖ JA HUOLTO K6-takka on suunniteltu kestämään. Moottorit ja kaikki liikkuvat osat ovat erittäin korkealaatuisia. Kaikki laakerit ovat kestovoideltuja ja ainoa ennakoiva huolto on normaalisti nuohous ja puhdistus. Polttoaine K6-takka toimii parhaiten Ø6 tai 8 mm puupelleteillä, joiden enimmäispituus on 40 mm. Pelletit toimitetaan muovipusseissa, jotka voidaan varastoida kuormalavoille tai muulle sopivalle alustalle. Varo altistamasta pusseja kosteudelle tai mekaaniselle rasitukselle (tärinä tai iskut). Pellettien huolimaton käsittely voi helposti murentaa polttoaineen sahanpuruksi. Sahanpurut syötetään polttimeen pellettien mukana, mutta ne heikentävät palamista. Täytä pellettisäiliö pelleteillä hitaasti varoen pudottamasta pellettejä liian korkealta. Kuljetin tyhjentää säiliön täysin eikä sitä normaalisti tarvitse puhdistaa. Lasi Käytön aikana takka voi kuumentua niin paljon, että koskettaminen aiheuttaa palovammoja. Käytön aikana luukun lasi nokeentuu ja muuttuu vähitellen läpinäkymättömäksi. Puhdista se säännöllisesti kostutetulla talouspaperilla. Suosittelemme, että teet sen aina pellettien lisäämisen yhteydessä. Puhdistusaineita ei yleensä tarvita. Käytä mustien ja rst-paneelien puhdistamiseen vettä ja astianpesuainetta. Pellettisäiliö täytetään täyttöluukun kautta. Avaa luukun lukitus kiertämällä nuppia 1/4 kierros myötäpäivään. Säiliö voidaan täyttää takan käydessä, mutta koska kuljetin pysähtyy kun luukku avataan, sinulla on vain muutama minuutti aikaa ennen kuin luukku pitää taas lukita. Jos luukku on pidempään auki, liekki pienenee niin paljon että takka pysähtyy. Käännä katkaisin asentoon OFF ja käynnistä takka uudelleen. Takka käynnistetään kääntämällä katkaisin asentoon ON tai THERMOSTAT. Älä käynnistä takkaa, jos se yläpuolella tai välittömässä läheisyydessä on tulenarkoja esineitä! Takka pysäytetään kääntämällä katkaisin asentoon OFF. Takkaa ei saa peittää. Tuhkan poistaminen Polttimeen kertyvän tuhkan määrä vaihtelee riippuen takan käyttötavasta (käynnistysten ja pysäytysten määrä, täysi- ja puolitehokäytön suhde) ja pellettien laadusta. Tuhkan sisältö vaihtelee pellettikohtaisesti, mutta voi vaihdella myös saman valmistajan pellettierien välillä. Tämä voidaan selvittää vain kokeilemalla, mutta yleisesti tuhkakerros saisi olla enintään 1 cm paksuinen. Suosittelemme, että tuhka poistetaan päivittäin lämmitysjakson aikana tai aina kun pellettejä lisätään. Poista tuhka luukun kautta mukana toimitetun kahvan avulla. Nosta poltin kotelostaan ja poista tuhka tuhkalaatikosta (palamattomia pellettejä ei saa tyhjentää tuhkalaatikkoon, koska on vaara, että ne alkavat kyteä). Tietyt pelletit muodostavat kovan hiilikakun, joka pitää rikkoa esim. ruuvitaltalla tai poistaa käsin. Säilytä tuhka palamattomasta materiaalista valmistetussa astiassa, esim. metalliämpärissä, kunnes se on jäähtynyt niin paljon, että sitä voi pitää kädessä. Tuhkan voi sitten heittää pois. Muista, että puutuhka sisältää ravinteita, jotka voivat olla hyväksi puutarhalle. ARITERM OY Asennus- ja käyttöohje /12

10 HUOLTO JA KUNNOSSAPITO Nuohous Paikallinen nuohooja nuohoaa savupiipun yleensä kerran vuodessa. Savukanava ja nuohousluukun alla oleva tila pitää puhdistaa vähintään kerran vuodessa. 1. Avaa yläpaneeli. 2. Avaa tuhkalaatikon lukitusnuppi. 3. Nosta tuhkalaatikko molemmista nupeista. 4. Imuroi tuhka tuhkalaatikosta. 5. Imuroi vaakakanava savupiippuun saakka. Putken läpimitta on 50 mm, joka riittää normaalille imuriputkelle. Jos KMP Drag on asennettu, nuohous voidaan tehdä ulkopuolelta. 6. Varmista, että tuhkaluukku on kunnolla paikallaan ja kiristä nuppi kunnolla. Puhallin Imuroi puhallin muutaman kerran vuodessa. Irrota sivusäleikkö puhaltimen imurointia varten. Muista irrottaa pistotulppa pistorasiasta ennen sivusäleikön irrotusta. 1. Avaa yläpaneeli. 2. Irrota ruuvi sivupaneelin yläreunassa. 3. Irrota sivupaneelin takareuna takalevystä sivupaneelin ylänurkista kampeamalla. 4. Irrota paneeli ulos- ja eteenpäin. HUOM! Varo vahingoittamasta puhaltimen siipipyörää imurilla. Puhaltimen laakerit voivat alkaa pitää melua, jos ne käyvät pitkään pölyisässä ympäristössä. Korjaa tiputtamalla pisara öljyä molempiin laakereihin. Toimintahäiriö Ellei takka käynnisty, yritä ensin selvittää vika alla olevan vianetsintäkaavion avulla. Jos uskot että sinulla on tarvittava asiantuntemus, korjaa vika ehdotetulla tavalla. Ellei vika selviä, ota yhteys jälleenmyyjään. Epäonnistuneen käynnistysyrityksen tai toimintahäiriön jälkeen, poltin pitää aina tyhjentää! Jos polttimessa on palamattomia pellettejä, niitä ei saa tyhjentää tuhkalaatikkoon. ARITERM OY Asennus- ja käyttöohje /12

11 VIANETSINTÄ Vika Syy Toimenpide Takka ei käynnisty, vihreä LED ei syty. Kaapeli ei ole kytketty. Pistorasiassa ei ole jännitettä.. Takan varoke on lauennut. Ohjauspaneelin ja piirikortin välinen kaapelin ei ole oikein kytketty. Takka on jäähtymisvaiheessa. Kytke maadoitettuun 230 V pistorasiaan. Tarkasta varoke. Vaihda varoke. Poista sivupaneeli ja tarkasta, että kaapeli on kytketty korttiin. Tarkista sama asia ohjauspaneelin takaa. Odota kunnes puhaltimet ovat pysähtyneet. Vika Syy Toimenpide Pelletit eivät syty (ei savua Takka pysähtyy äkkiä käynnistyttyään (huutomerkki näytössä) Sytytin ei toimi. Huono liitäntä. Käynnistysannos on liian pieni. Käynnistysannos on liian pieni. Yksi turvatermostaateista on lauennut. Vaihda sytytin. Tarkasta johtimet ja liitännät. Säädä polttoainemäärää. Säädä polttoainemäärää. Irrota poltin ja tarkasta, että liekkivahti on oikeassa paikassa ja linssi on puhdas. Puhdista savukanava, putket, puhaltimet ja varmista, että ilmanotto ei ole tukossa. Takka ei käynnisty, Standby näkyy näytössä. Pellettejä ei tule kuljettimesta. Huonelämpötila ylittää asetusarvon yli 2 asteella. Säiliö on tyhjä. Joku turvakytkin ei ole päällä.. Yksi turvatermostaateista on lauennut. Pellettejä on juuttunut kuljettimeen. Kuljetin ei pyöri. Aseta huonelämpötila sivun 6 mukaan. Lisää pellettiä! Varmista, että täyttöluukku on kiinni ja lukittu. Pieni naksahdus kuuluu turvakytkimen aktivoituessa. Tarkasta polttoainemäärä ja puhaltimen toiminta. Odota kunnes takka on jäähtynyt. Nollaa painamalla ohjauspaneelia. Kokeile onko kuljettimeen juuttunut pellettejä. Tyhjennä säiliö. Irrota paneeli syöttöruuvin päältä ja poista juuttuneet pelletit.. Avaa täyttöluukku ja paina turvakytkintä oikealla puolella. Jos ruuvi ei liiku (1 kierros/ min), tarkasta tuleeko säiliön oikealla puolella eristeen alla oleviin moottorin liittimiin syöttöjännite. Vettä tunkeutuu savupiipun saumoihin ja näkyy harmaana/valkoisena savuna. Teho liian alhainen. Savukaasujen lämpötila hormissa on liian alhainen. Suurenna polttoainemäärää. Savukaasujen lämpötila 1 m savupiipun pään alapuolella pitää olla vähintään 60 C. Epäonnistuneen käynnistysyrityksen tai toimintahäiriön jälkeen, poltin pitää aina tyhjentää! ARITERM OY Asennus- ja käyttöohje /12

12 PURKAMINEN Poltin 1. Avaa luukku ja poista tuhkalaatikko. 2. Irrota neljä ruuvia, joilla polttimen laippa on kiinnitetty takan seinään (kuva 10). 3. Vedä poltinta suoraan ulos, kunnes polttimen ja piirikortin väliset kaapelit näkyvät. Purista salpoja yhteen ja avaa pistokkeet. Polttimen voi nyt poistaa. 4. Asenna päinvastaisessa järjestyksessä. Sytytin 1. Irrota poltin yllä kuvatulla tavalla. 2. Irrota neljä ruuvia (1), joilla sytyttimen kannattimen yläosa on kiinnitetty. Sytytin on nyt irti. 3. Irrota sytyttimen kaapelit triakkiohjauksesta ja liitinrimasta. 4. Irrota sytyttimen kauluksen ruuvi (3). Irrota sytyttimen kaulus sytyttimestä. Irrota kaapelit läpivienneistä. 5. Asenna päinvastaisessa järjestyksessä. Paloilmapuhallin 1 Irrota poltin ja sytyttimen kannatin edellisen kohdan mukaisesti. 2. Irrota sininen ja punainen johdin kannattimen sivulla olevasta liitinrimasta. 3. Irrota ruuvit 82), joilla puhallin on kiinnitetty kannattimeen. 4. Asenna päinvastaisessa järjestyksessä. Kuva 10a Liekkivahti 1. Irrota poltin ja sytyttimen kannatin edellisen kohdan mukaisesti. 2. Irrota kaapelit kannattimen sivulla olevasta liitinrimasta. 3. Irrota liekkivahti, mutta paina ensin mieleen missä asennossa se on kannattimen sivulla. 4. Asenna päinvastaisessa järjestyksessä. Liekkivahdin pitää olla noin 5-10 mm polttimen laipassa. Kuva 10b ARITERM OY Asennus- ja käyttöohje /12

13 VIANETSINTÄ Puhallin Tämä on helpoin tehdä molemmat sivusäleiköt irrotettuna, mutta puhaltimiin pääsee käsiksi yhdeltä puolelta. 1. Irrota virtajohto pistorasiasta. 2. Avaa yläpaneeli. 3. Irrota ruuvi sivupaneelin yläreunassa. 4. Irrota sivupaneelin takareuna takalevystä sivupaneelin ylänurkista kampeamalla. 5. Irrota paneeli ulos- ja eteenpäin. 6. Irrota pistokkeet puhaltimen moottorista. 7. Irrota takapuolelta kaksi ruuvia, joilla puhaltimen kannatin on kiinnitetty takalevyyn ja ota puhallin ulos. Takuu Takuuasioissa ota yhteyttä paikalliseen jälleenmyyjääsi. Piirikortti 1. Irrota virtajohto pistorasiasta. 2. Irrota toinen sivusäleikkö edellisen kohdan mukaan. 3. Irrota pistokkeet piirikortin reunasta vetämällä niitä suoraan ulos. 4. Irrota ohjauspaneelin kaapeli piirikortin oikealtapuolelta. Paina pistokkeen alapuolen salpa sisään ja vedä kaapeli suoraan ulos. 5. Irrota kolme ruuvia ja irrota piirikortti. Varokkeet 1. Takan syöttöpistokkeessa on kaksi varoketta. Molemmat ovat tyyppiä 3.15A slow. 2. Varokkeita vaihtaessasi vedä pistokkeen suojus suoraan ulos (kuva 11). Lämpötila-anturi ja turvakytkimet Tämä tulee teettää valtuutetulla asentajalla. Kuva 11 ARITERM OY Asennus- ja käyttöohje /12

14 MUISTIINPANOJA ARITERM OY Asennus- ja käyttöohje /12

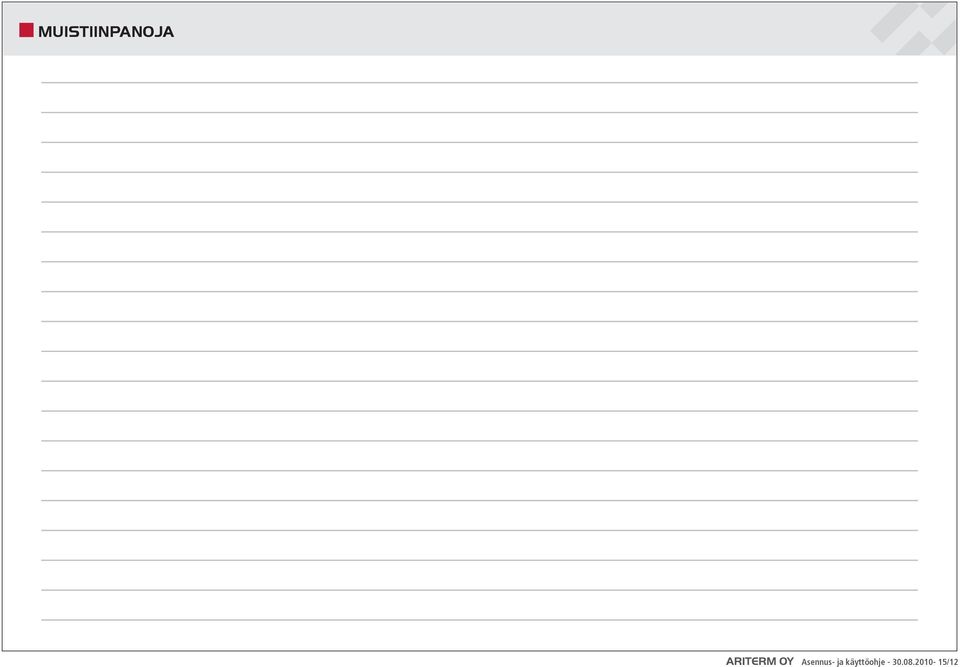

15 MUISTIINPANOJA ARITERM OY Asennus- ja käyttöohje /12

16 ARITERM OY PL 59 (Uuraistentie) Saarijärvi Puhelin (014) Telefax (014)
