1 ASENNUS- JA KÄYTTÖOHJE Pellettikamiina EKERUM / NEPTUNI ARITERM OY Asennus- ja käyttöohje /20

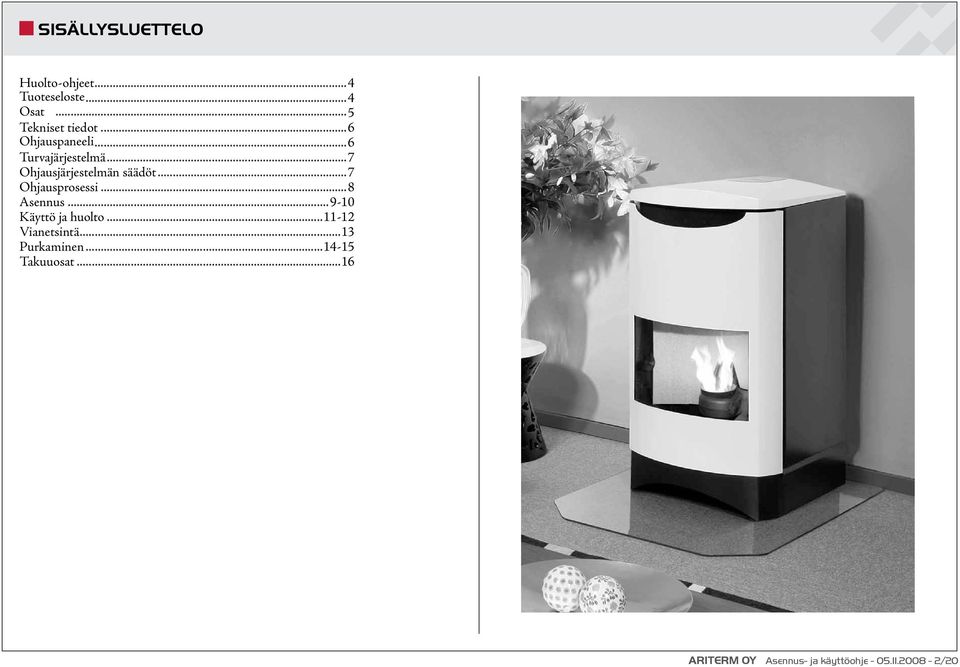

2 SISÄLLYSLUETTELO Huolto-ohjeet...4 Tuoteseloste...4 Osat...5 Tekniset tiedot...6 Ohjauspaneeli...6 Turvajärjestelmä...7 Ohjausjärjestelmän säädöt...7 Ohjausprosessi...8 Asennus Käyttö ja huolto Vianetsintä...13 Purkaminen Takuuosat...16 ARITERM OY Asennus- ja käyttöohje /20

3 ARITERM OY Asennus- ja käyttöohje /20

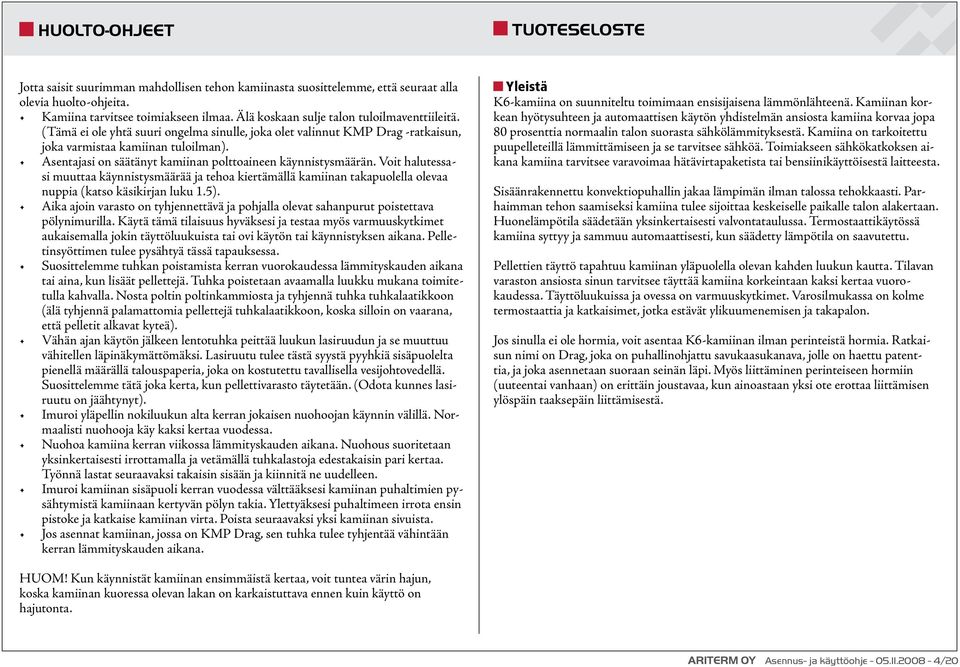

4 HUOLTO-OHJEET TUOTESELOSTE Jotta saisit suurimman mahdollisen tehon kamiinasta suosittelemme, että seuraat alla olevia huolto-ohjeita. Kamiina tarvitsee toimiakseen ilmaa. Älä koskaan sulje talon tuloilmaventtiileitä. (Tämä ei ole yhtä suuri ongelma sinulle, joka olet valinnut KMP Drag -ratkaisun, joka varmistaa kamiinan tuloilman). Asentajasi on säätänyt kamiinan polttoaineen käynnistysmäärän. Voit halutessasi muuttaa käynnistysmäärää ja tehoa kiertämällä kamiinan takapuolella olevaa nuppia (katso käsikirjan luku 1.5). Aika ajoin varasto on tyhjennettävä ja pohjalla olevat sahanpurut poistettava pölynimurilla. Käytä tämä tilaisuus hyväksesi ja testaa myös varmuuskytkimet aukaisemalla jokin täyttöluukuista tai ovi käytön tai käynnistyksen aikana. Pelletinsyöttimen tulee pysähtyä tässä tapauksessa. Suosittelemme tuhkan poistamista kerran vuorokaudessa lämmityskauden aikana tai aina, kun lisäät pellettejä. Tuhka poistetaan avaamalla luukku mukana toimitetulla kahvalla. Nosta poltin poltinkammiosta ja tyhjennä tuhka tuhkalaatikkoon (älä tyhjennä palamattomia pellettejä tuhkalaatikkoon, koska silloin on vaarana, että pelletit alkavat kyteä). Vähän ajan käytön jälkeen lentotuhka peittää luukun lasiruudun ja se muuttuu vähitellen läpinäkymättömäksi. Lasiruutu tulee tästä syystä pyyhkiä sisäpuolelta pienellä määrällä talouspaperia, joka on kostutettu tavallisella vesijohtovedellä. Suosittelemme tätä joka kerta, kun pellettivarasto täytetään. (Odota kunnes lasiruutu on jäähtynyt). Imuroi yläpellin nokiluukun alta kerran jokaisen nuohoojan käynnin välillä. Normaalisti nuohooja käy kaksi kertaa vuodessa. Nuohoa kamiina kerran viikossa lämmityskauden aikana. Nuohous suoritetaan yksinkertaisesti irrottamalla ja vetämällä tuhkalastoja edestakaisin pari kertaa. Työnnä lastat seuraavaksi takaisin sisään ja kiinnitä ne uudelleen. Imuroi kamiinan sisäpuoli kerran vuodessa välttääksesi kamiinan puhaltimien pysähtymistä kamiinaan kertyvän pölyn takia. Ylettyäksesi puhaltimeen irrota ensin pistoke ja katkaise kamiinan virta. Poista seuraavaksi yksi kamiinan sivuista. Jos asennat kamiinan, jossa on KMP Drag, sen tuhka tulee tyhjentää vähintään kerran lämmityskauden aikana. Yleistä K6-kamiina on suunniteltu toimimaan ensisijaisena lämmönlähteenä. Kamiinan korkean hyötysuhteen ja automaattisen käytön yhdistelmän ansiosta kamiina korvaa jopa 80 prosenttia normaalin talon suorasta sähkölämmityksestä. Kamiina on tarkoitettu puupelleteillä lämmittämiseen ja se tarvitsee sähköä. Toimiakseen sähkökatkoksen aikana kamiina tarvitsee varavoimaa hätävirtapaketista tai bensiinikäyttöisestä laitteesta. Sisäänrakennettu konvektiopuhallin jakaa lämpimän ilman talossa tehokkaasti. Parhaimman tehon saamiseksi kamiina tulee sijoittaa keskeiselle paikalle talon alakertaan. Huonelämpötila säädetään yksinkertaisesti valvontataulussa. Termostaattikäytössä kamiina syttyy ja sammuu automaattisesti, kun säädetty lämpötila on saavutettu. Pellettien täyttö tapahtuu kamiinan yläpuolella olevan kahden luukun kautta. Tilavan varaston ansiosta sinun tarvitsee täyttää kamiina korkeintaan kaksi kertaa vuorokaudessa. Täyttöluukuissa ja ovessa on varmuuskytkimet. Varosilmukassa on kolme termostaattia ja katkaisimet, jotka estävät ylikuumenemisen ja takapalon. Jos sinulla ei ole hormia, voit asentaa K6-kamiinan ilman perinteistä hormia. Ratkaisun nimi on Drag, joka on puhallinohjattu savukaasukanava, jolle on haettu patenttia, ja joka asennetaan suoraan seinän läpi. Myös liittäminen perinteiseen hormiin (uuteentai vanhaan) on erittäin joustavaa, kun ainoastaan yksi ote erottaa liittämisen ylöspäin taaksepäin liittämisestä. HUOM! Kun käynnistät kamiinan ensimmäistä kertaa, voit tuntea värin hajun, koska kamiinan kuoressa olevan lakan on karkaistuttava ennen kuin käyttö on hajutonta. ARITERM OY Asennus- ja käyttöohje /20

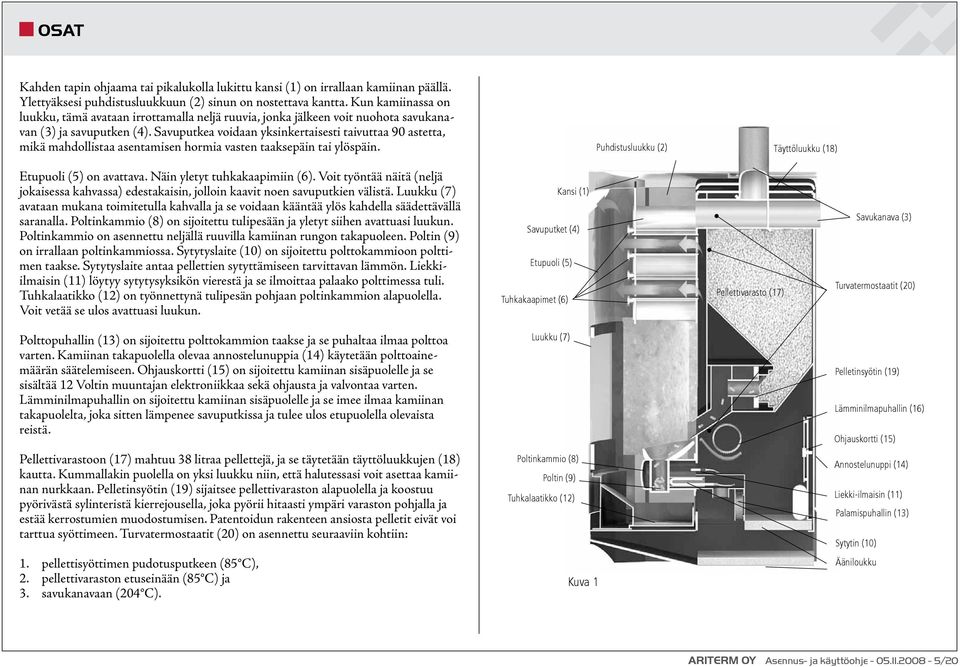

5 OSAT Kahden tapin ohjaama tai pikalukolla lukittu kansi (1) on irrallaan kamiinan päällä. Ylettyäksesi puhdistusluukkuun (2) sinun on nostettava kantta. Kun kamiinassa on luukku, tämä avataan irrottamalla neljä ruuvia, jonka jälkeen voit nuohota savukanavan (3) ja savuputken (4). Savuputkea voidaan yksinkertaisesti taivuttaa 90 astetta, mikä mahdollistaa asentamisen hormia vasten taaksepäin tai ylöspäin. Puhdistusluukku (2) Täyttöluukku (18) Etupuoli (5) on avattava. Näin yletyt tuhkakaapimiin (6). Voit työntää näitä (neljä jokaisessa kahvassa) edestakaisin, jolloin kaavit noen savuputkien välistä. Luukku (7) avataan mukana toimitetulla kahvalla ja se voidaan kääntää ylös kahdella säädettävällä saranalla. Poltinkammio (8) on sijoitettu tulipesään ja yletyt siihen avattuasi luukun. Poltinkammio on asennettu neljällä ruuvilla kamiinan rungon takapuoleen. Poltin (9) on irrallaan poltinkammiossa. Sytytyslaite (10) on sijoitettu polttokammioon polttimen taakse. Sytytyslaite antaa pellettien sytyttämiseen tarvittavan lämmön. Liekkiilmaisin (11) löytyy sytytysyksikön vierestä ja se ilmoittaa palaako polttimessa tuli. Tuhkalaatikko (12) on työnnettynä tulipesän pohjaan poltinkammion alapuolella. Voit vetää se ulos avattuasi luukun. Kansi (1) Savuputket (4) Etupuoli (5) Tuhkakaapimet (6) Pellettivarasto (17) Savukanava (3) Turvatermostaatit (20) Polttopuhallin (13) on sijoitettu polttokammion taakse ja se puhaltaa ilmaa polttoa varten. Kamiinan takapuolella olevaa annostelunuppia (14) käytetään polttoainemäärän säätelemiseen. Ohjauskortti (15) on sijoitettu kamiinan sisäpuolelle ja se sisältää 12 Voltin muuntajan elektroniikkaa sekä ohjausta ja valvontaa varten. Lämminilmapuhallin on sijoitettu kamiinan sisäpuolelle ja se imee ilmaa kamiinan takapuolelta, joka sitten lämpenee savuputkissa ja tulee ulos etupuolella olevaista reistä. Luukku (7) Pelletinsyötin (19) Lämminilmapuhallin (16) Ohjauskortti (15) Pellettivarastoon (17) mahtuu 38 litraa pellettejä, ja se täytetään täyttöluukkujen (18) kautta. Kummallakin puolella on yksi luukku niin, että halutessasi voit asettaa kamiinan nurkkaan. Pelletinsyötin (19) sijaitsee pellettivaraston alapuolella ja koostuu pyörivästä sylinteristä kierrejousella, joka pyörii hitaasti ympäri varaston pohjalla ja estää kerrostumien muodostumisen. Patentoidun rakenteen ansiosta pelletit eivät voi tarttua syöttimeen. Turvatermostaatit (20) on asennettu seuraaviin kohtiin: Poltinkammio (8) Poltin (9) Tuhkalaatikko (12) Annostelunuppi (14) Liekki-ilmaisin (11) Palamispuhallin (13) Sytytin (10) Ääniloukku 1. pellettisyöttimen pudotusputkeen (85 C), 2. pellettivaraston etuseinään (85 C) ja 3. savukanavaan (204 C). Kuva 1 ARITERM OY Asennus- ja käyttöohje /20

6 Lämmitysteho max Lämmitysteho min Pellettivarasto Tekniset tiedot 590 n. 6 kw n. 3,5 kw 38 litraa (n kg*) Hyötysuhde n. 87% Savukaasun lämpötila <200 C Termostaatin lämpötila-alue n C Paino Sähköinen kytkentä Sähköinen teho (sytytys) Sähköinen teho (käynti) kg 230 V 50 Hz 450 W 20 W Polttoaine puupelletti Ø6 tai 8 mm, voimassa oleva suomalainen standardi. * Riippuu polttoaineen tiheydestä. 160 ± Ohjauspaneelin kytkimelle on kolme asentoa (katso kuva 3): ON -asento. Kamiina syttyy ja käy täydellä teholla, kunnes katkaisin asetetaan OFF -asentoon tai polttoaine loppuu. OFF -asento. Kamiina on suljettu. Kun katkaisija asetetaan OFF -asentoon, pellettien syöttö pysähtyy ja kamiina siirtyy 6 minuuttia kestävään jäähdytysjaksoon. THERMOSTAT -asento. Automatiikka sytyttää, sammuttaa ja vaihtaa maksimi- ja minimitehon välillä riippuen termostaattipyörän asennosta ja huoneen lämpötilasta. HUOM! Kun huonelämpötila on termostaattipyörällä säädettyä lämpötilaa korkeampi, kamiina ei käynnisty THERMOSTAT -asennossa. Ohjauspaneelissa on kolme valodiodia (lamppua) jotka osoittavat eri käyntitiloja: Vihreä valo: kamiina on käynnistystilassa tai palaa maksimitehotilassa. Vihreä vilkkuva valo: kamiina palaa minimitehotilassa. Keltainen valo: tuli kamiinassa sammuu ja odottaa huonelämpötilan laskemista tai että termostaattia käännetään suurempaan lukemaan. Keltainen vilkkuva valo: kamiinan sytytin on jännitteinen. Punainen valo: kamiinan liekki on sammunut käynnin keskeytymisen,polttoaineen loppumisen, jonkun varokytkimen laukeamisen tms. johdosta. Ø ± 5 Kuva 2 Kuva 3 ARITERM OY Asennus- ja käyttöohje /20

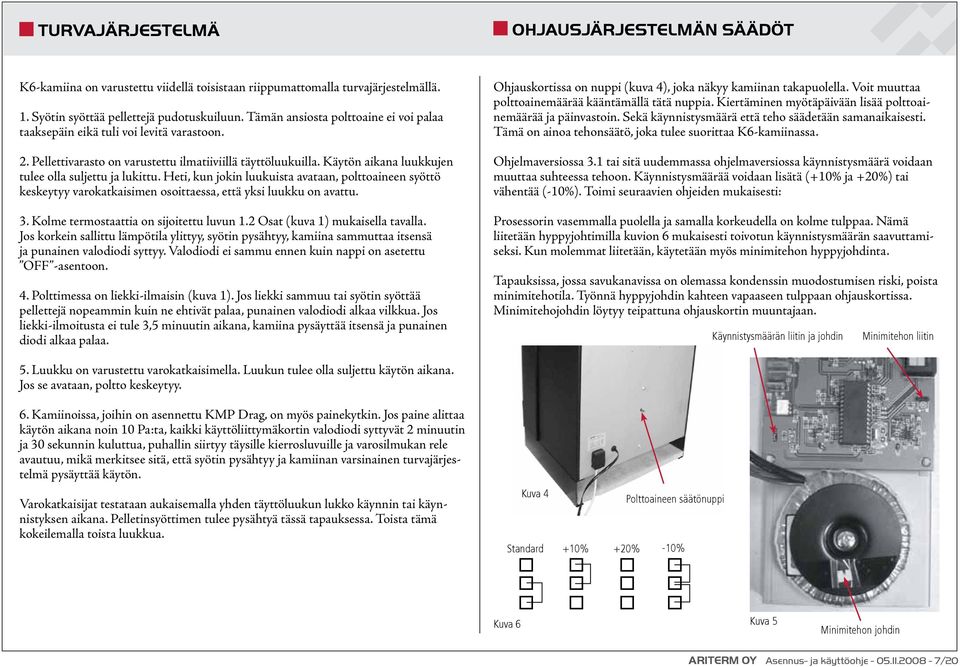

7 TURVAJÄRJESTELMÄ OHJAUSJÄRJESTELMÄN SÄÄDÖT K6-kamiina on varustettu viidellä toisistaan riippumattomalla turvajärjestelmällä. 1. Syötin syöttää pellettejä pudotuskuiluun. Tämän ansiosta polttoaine ei voi palaa taaksepäin eikä tuli voi levitä varastoon. 2. Pellettivarasto on varustettu ilmatiiviillä täyttöluukuilla. Käytön aikana luukkujen tulee olla suljettu ja lukittu. Heti, kun jokin luukuista avataan, polttoaineen syöttö keskeytyy varokatkaisimen osoittaessa, että yksi luukku on avattu. 3. Kolme termostaattia on sijoitettu luvun 1.2 Osat (kuva 1) mukaisella tavalla. Jos korkein sallittu lämpötila ylittyy, syötin pysähtyy, kamiina sammuttaa itsensä ja punainen valodiodi syttyy. Valodiodi ei sammu ennen kuin nappi on asetettu OFF -asentoon. 4. Polttimessa on liekki-ilmaisin (kuva 1). Jos liekki sammuu tai syötin syöttää pellettejä nopeammin kuin ne ehtivät palaa, punainen valodiodi alkaa vilkkua. Jos liekki-ilmoitusta ei tule 3,5 minuutin aikana, kamiina pysäyttää itsensä ja punainen diodi alkaa palaa. Ohjauskortissa on nuppi (kuva 4), joka näkyy kamiinan takapuolella. Voit muuttaa polttoainemäärää kääntämällä tätä nuppia. Kiertäminen myötäpäivään lisää polttoainemäärää ja päinvastoin. Sekä käynnistysmäärä että teho säädetään samanaikaisesti. Tämä on ainoa tehonsäätö, joka tulee suorittaa K6-kamiinassa. Ohjelmaversiossa 3.1 tai sitä uudemmassa ohjelmaversiossa käynnistysmäärä voidaan muuttaa suhteessa tehoon. Käynnistysmäärää voidaan lisätä (+10% ja +20%) tai vähentää (-10%). Toimi seuraavien ohjeiden mukaisesti: Prosessorin vasemmalla puolella ja samalla korkeudella on kolme tulppaa. Nämä liitetään hyppyjohtimilla kuvion 6 mukaisesti toivotun käynnistysmäärän saavuttamiseksi. Kun molemmat liitetään, käytetään myös minimitehon hyppyjohdinta. Tapauksissa, jossa savukanavissa on olemassa kondenssin muodostumisen riski, poista minimitehotila. Työnnä hyppyjohdin kahteen vapaaseen tulppaan ohjauskortissa. Minimitehojohdin löytyy teipattuna ohjauskortin muuntajaan. Käynnistysmäärän liitin ja johdin Minimitehon liitin 5. Luukku on varustettu varokatkaisimella. Luukun tulee olla suljettu käytön aikana. Jos se avataan, poltto keskeytyy. 6. Kamiinoissa, joihin on asennettu KMP Drag, on myös painekytkin. Jos paine alittaa käytön aikana noin 10 Pa:ta, kaikki käyttöliittymäkortin valodiodi syttyvät 2 minuutin ja 30 sekunnin kuluttua, puhallin siirtyy täysille kierrosluvuille ja varosilmukan rele avautuu, mikä merkitsee sitä, että syötin pysähtyy ja kamiinan varsinainen turvajärjestelmä pysäyttää käytön. Varokatkaisijat testataan aukaisemalla yhden täyttöluukun lukko käynnin tai käynnistyksen aikana. Pelletinsyöttimen tulee pysähtyä tässä tapauksessa. Toista tämä kokeilemalla toista luukkua. Kuva 4 Standard Polttoaineen säätönuppi +10% +20% -10% Kuva 6 Kuva 5 Minimitehon johdin ARITERM OY Asennus- ja käyttöohje /20

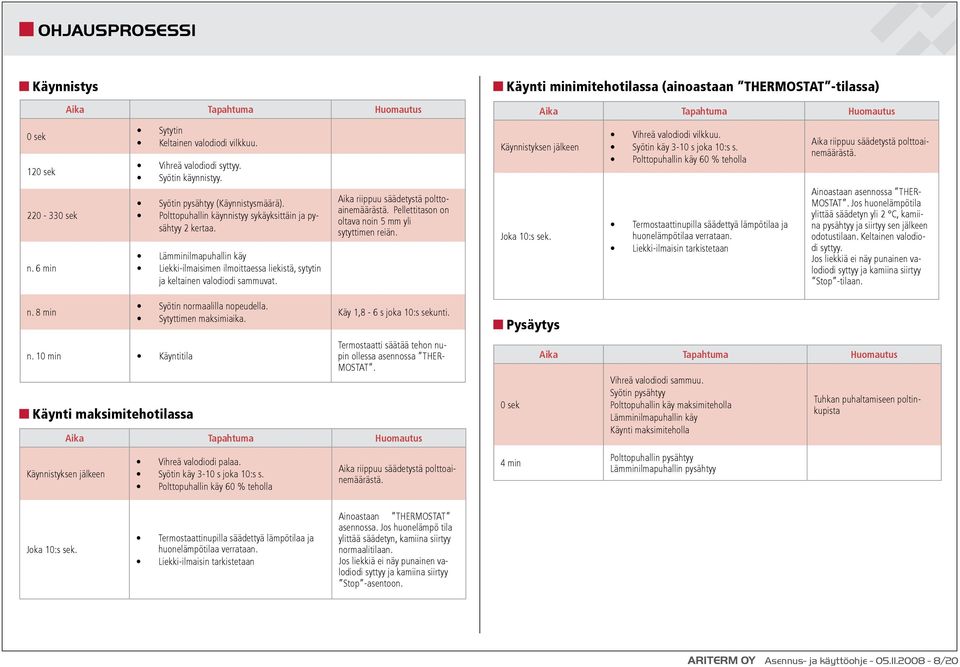

8 OHJAUSPROSESSI Käynnistys 0 sek 120 sek sek n. 6 min n. 8 min Aika Tapahtuma Huomautus Sytytin Keltainen valodiodi vilkkuu. Vihreä valodiodi syttyy. Syötin käynnistyy. n. 10 min Käyntitila Käynti maksimitehotilassa Syötin pysähtyy (Käynnistysmäärä). Polttopuhallin käynnistyy sykäyksittäin ja pysähtyy 2 kertaa. Lämminilmapuhallin käy Liekki-ilmaisimen ilmoittaessa liekistä, sytytin ja keltainen valodiodi sammuvat. Syötin normaalilla nopeudella. Sytyttimen maksimiaika. Aika riippuu säädetystä polttoainemäärästä. Pellettitason on oltava noin 5 mm yli sytyttimen reiän. Käy 1,8-6 s joka 10:s sekunti. Termostaatti säätää tehon nupin ollessa asennossa THER- MOSTAT. Aika Tapahtuma Huomautus Käynnistyksen jälkeen Vihreä valodiodi palaa. Syötin käy 3-10 s joka 10:s s. Polttopuhallin käy 60 % teholla Aika riippuu säädetystä polttoainemäärästä. Käynti minimitehotilassa (ainoastaan THERMOSTAT -tilassa) Aika Tapahtuma Huomautus Käynnistyksen jälkeen Joka 10:s sek. Pysäytys 0 sek 4 min Vihreä valodiodi vilkkuu. Syötin käy 3-10 s joka 10:s s. Polttopuhallin käy 60 % teholla Termostaattinupilla säädettyä lämpötilaa ja huonelämpötilaa verrataan. Liekki-ilmaisin tarkistetaan Aika riippuu säädetystä polttoainemäärästä. Ainoastaan asennossa THER- MOSTAT. Jos huonelämpötila ylittää säädetyn yli 2 C, kamiina pysähtyy ja siirtyy sen jälkeen odotustilaan. Keltainen valodiodi syttyy. Jos liekkiä ei näy punainen valodiodi syttyy ja kamiina siirtyy Stop -tilaan. Aika Tapahtuma Huomautus Vihreä valodiodi sammuu. Syötin pysähtyy Polttopuhallin käy maksimiteholla Lämminilmapuhallin käy Käynti maksimiteholla Polttopuhallin pysähtyy Lämminilmapuhallin pysähtyy Tuhkan puhaltamiseen poltinkupista Joka 10:s sek. Termostaattinupilla säädettyä lämpötilaa ja huonelämpötilaa verrataan. Liekki-ilmaisin tarkistetaan Ainoastaan THERMOSTAT asennossa. Jos huonelämpö tila ylittää säädetyn, kamiina siirtyy normaalitilaan. Jos liekkiä ei näy punainen valodiodi syttyy ja kamiina siirtyy Stop -asentoon. ARITERM OY Asennus- ja käyttöohje /20

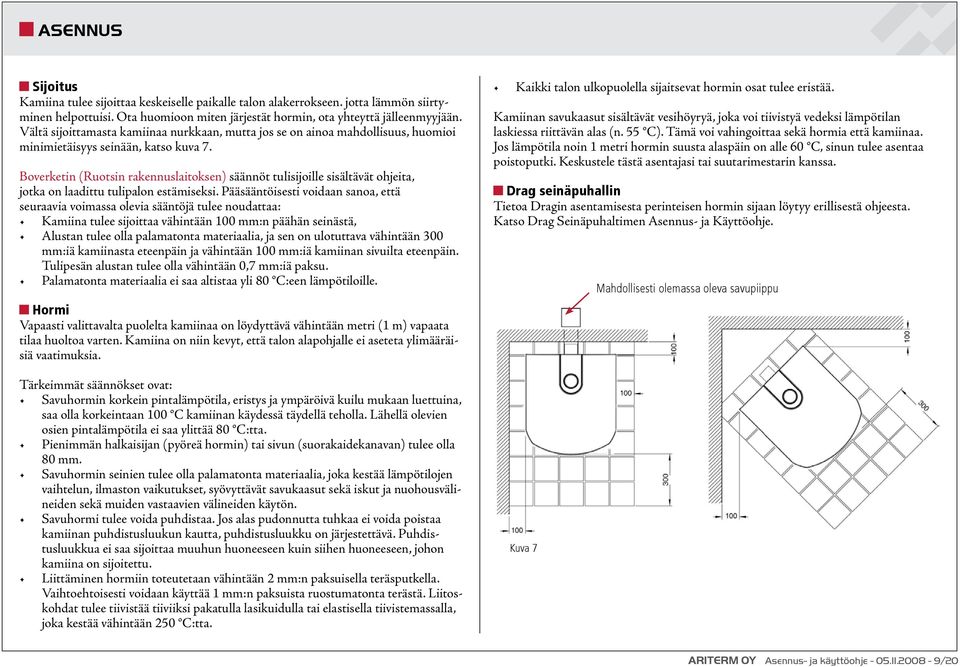

9 ASENNUS Sijoitus Kamiina tulee sijoittaa keskeiselle paikalle talon alakerrokseen. jotta lämmön siirtyminen helpottuisi. Ota huomioon miten järjestät hormin, ota yhteyttä jälleenmyyjään. Vältä sijoittamasta kamiinaa nurkkaan, mutta jos se on ainoa mahdollisuus, huomioi minimietäisyys seinään, katso kuva 7. Boverketin (Ruotsin rakennuslaitoksen) säännöt tulisijoille sisältävät ohjeita, jotka on laadittu tulipalon estämiseksi. Pääsääntöisesti voidaan sanoa, että seuraavia voimassa olevia sääntöjä tulee noudattaa: Kamiina tulee sijoittaa vähintään 100 mm:n päähän seinästä, Alustan tulee olla palamatonta materiaalia, ja sen on ulotuttava vähintään 300 mm:iä kamiinasta eteenpäin ja vähintään 100 mm:iä kamiinan sivuilta eteenpäin. Tulipesän alustan tulee olla vähintään 0,7 mm:iä paksu. Palamatonta materiaalia ei saa altistaa yli 80 C:een lämpötiloille. Hormi Vapaasti valittavalta puolelta kamiinaa on löydyttävä vähintään metri (1 m) vapaata tilaa huoltoa varten. Kamiina on niin kevyt, että talon alapohjalle ei aseteta ylimääräisiä vaatimuksia. Tärkeimmät säännökset ovat: Savuhormin korkein pintalämpötila, eristys ja ympäröivä kuilu mukaan luettuina, saa olla korkeintaan 100 C kamiinan käydessä täydellä teholla. Lähellä olevien osien pintalämpötila ei saa ylittää 80 C:tta. Pienimmän halkaisijan (pyöreä hormin) tai sivun (suorakaidekanavan) tulee olla 80 mm. Savuhormin seinien tulee olla palamatonta materiaalia, joka kestää lämpötilojen vaihtelun, ilmaston vaikutukset, syövyttävät savukaasut sekä iskut ja nuohousvälineiden sekä muiden vastaavien välineiden käytön. Savuhormi tulee voida puhdistaa. Jos alas pudonnutta tuhkaa ei voida poistaa kamiinan puhdistusluukun kautta, puhdistusluukku on järjestettävä. Puhdistusluukkua ei saa sijoittaa muuhun huoneeseen kuin siihen huoneeseen, johon kamiina on sijoitettu. Liittäminen hormiin toteutetaan vähintään 2 mm:n paksuisella teräsputkella. Vaihtoehtoisesti voidaan käyttää 1 mm:n paksuista ruostumatonta terästä. Liitoskohdat tulee tiivistää tiiviiksi pakatulla lasikuidulla tai elastisella tiivistemassalla, joka kestää vähintään 250 C:tta. Kaikki talon ulkopuolella sijaitsevat hormin osat tulee eristää. Kamiinan savukaasut sisältävät vesihöyryä, joka voi tiivistyä vedeksi lämpötilan laskiessa riittävän alas (n. 55 C). Tämä voi vahingoittaa sekä hormia että kamiinaa. Jos lämpötila noin 1 metri hormin suusta alaspäin on alle 60 C, sinun tulee asentaa poistoputki. Keskustele tästä asentajasi tai suutarimestarin kanssa. Drag seinäpuhallin Tietoa Dragin asentamisesta perinteisen hormin sijaan löytyy erillisestä ohjeesta. Katso Drag Seinäpuhaltimen Asennus- ja Käyttöohje. Kuva 7 Mahdollisesti olemassa oleva savupiippu ARITERM OY Asennus- ja käyttöohje /20

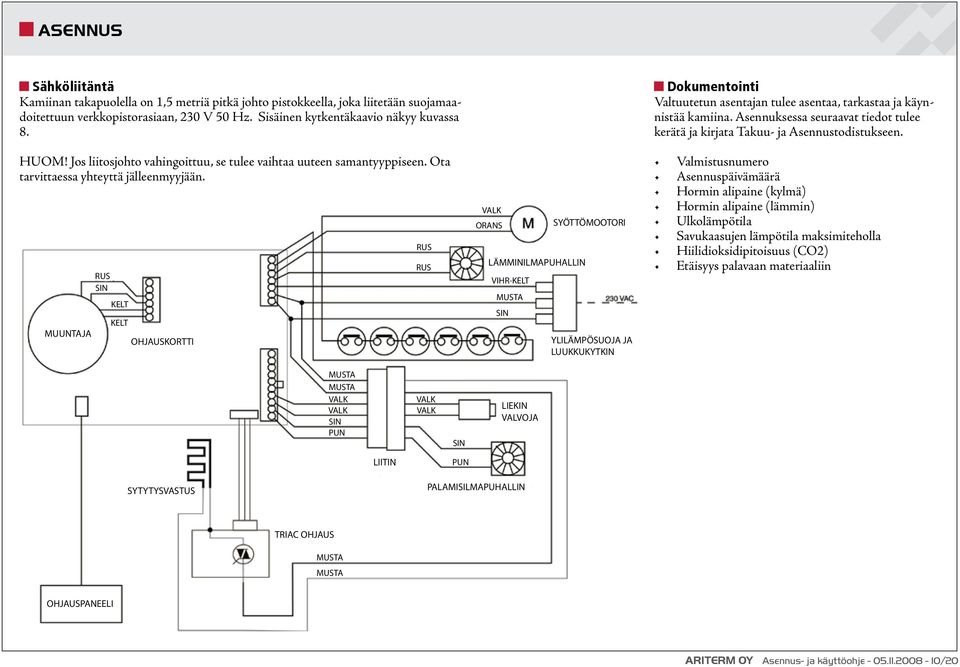

10 ASENNUS Sähköliitäntä Kamiinan takapuolella on 1,5 metriä pitkä johto pistokkeella, joka liitetään suojamaadoitettuun verkkopistorasiaan, 230 V 50 Hz. Sisäinen kytkentäkaavio näkyy kuvassa 8. HUOM! Jos liitosjohto vahingoittuu, se tulee vaihtaa uuteen samantyyppiseen. Ota tarvittaessa yhteyttä jälleenmyyjään. MUUNTAJA RUS SIN KELT KELT OHJAUSKORTTI RUS RUS VALK ORANS LÄMMINILMAPUHALLIN VIHR-KELT MUSTA SIN SYÖTTÖMOOTORI YLILÄMPÖSUOJA JA LUUKKUKYTKIN Dokumentointi Valtuutetun asentajan tulee asentaa, tarkastaa ja käynnistää kamiina. Asennuksessa seuraavat tiedot tulee kerätä ja kirjata Takuu- ja Asennustodistukseen. Valmistusnumero Asennuspäivämäärä Hormin alipaine (kylmä) Hormin alipaine (lämmin) Ulkolämpötila Savukaasujen lämpötila maksimiteholla Hiilidioksidipitoisuus (CO2) Etäisyys palavaan materiaaliin MUSTA MUSTA VALK VALK SIN PUN VALK VALK SIN LIEKIN VALVOJA LIITIN PUN SYTYTYSVASTUS PALAMISILMAPUHALLIN TRIAC OHJAUS MUSTA MUSTA OHJAUSPANEELI ARITERM OY Asennus- ja käyttöohje /20

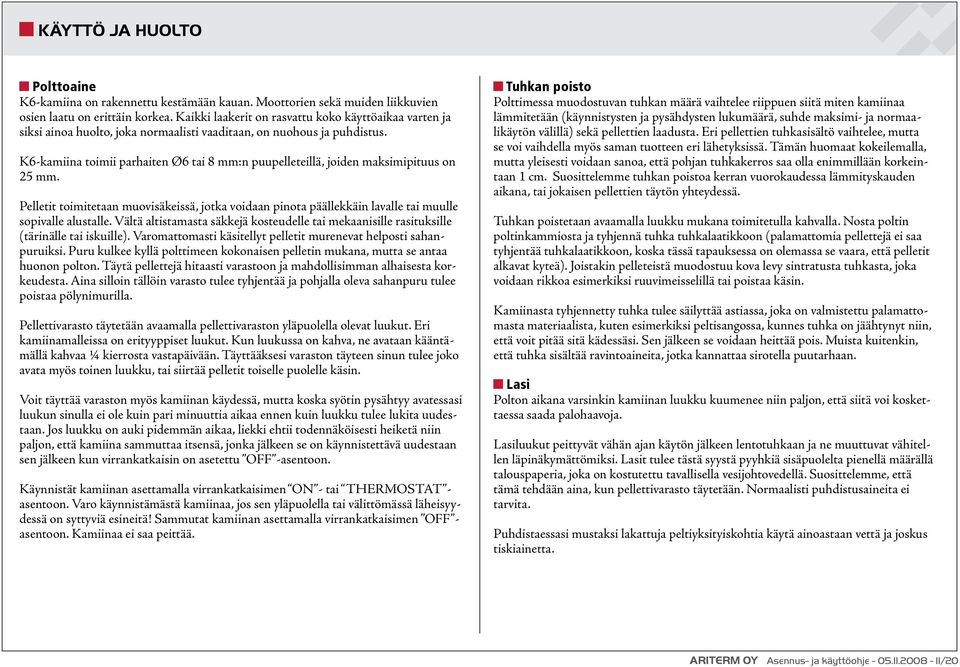

11 KÄYTTÖ JA HUOLTO Polttoaine K6-kamiina on rakennettu kestämään kauan. Moottorien sekä muiden liikkuvien osien laatu on erittäin korkea. Kaikki laakerit on rasvattu koko käyttöaikaa varten ja siksi ainoa huolto, joka normaalisti vaaditaan, on nuohous ja puhdistus. K6-kamiina toimii parhaiten Ø6 tai 8 mm:n puupelleteillä, joiden maksimipituus on 25 mm. Pelletit toimitetaan muovisäkeissä, jotka voidaan pinota päällekkäin lavalle tai muulle sopivalle alustalle. Vältä altistamasta säkkejä kosteudelle tai mekaanisille rasituksille (tärinälle tai iskuille). Varomattomasti käsitellyt pelletit murenevat helposti sahanpuruiksi. Puru kulkee kyllä polttimeen kokonaisen pelletin mukana, mutta se antaa huonon polton. Täytä pellettejä hitaasti varastoon ja mahdollisimman alhaisesta korkeudesta. Aina silloin tällöin varasto tulee tyhjentää ja pohjalla oleva sahanpuru tulee poistaa pölynimurilla. Pellettivarasto täytetään avaamalla pellettivaraston yläpuolella olevat luukut. Eri kamiinamalleissa on erityyppiset luukut. Kun luukussa on kahva, ne avataan kääntämällä kahvaa ¼ kierrosta vastapäivään. Täyttääksesi varaston täyteen sinun tulee joko avata myös toinen luukku, tai siirtää pelletit toiselle puolelle käsin. Voit täyttää varaston myös kamiinan käydessä, mutta koska syötin pysähtyy avatessasi luukun sinulla ei ole kuin pari minuuttia aikaa ennen kuin luukku tulee lukita uudestaan. Jos luukku on auki pidemmän aikaa, liekki ehtii todennäköisesti heiketä niin paljon, että kamiina sammuttaa itsensä, jonka jälkeen se on käynnistettävä uudestaan sen jälkeen kun virrankatkaisin on asetettu OFF -asentoon. Käynnistät kamiinan asettamalla virrankatkaisimen ON - tai THERMOSTAT - asentoon. Varo käynnistämästä kamiinaa, jos sen yläpuolella tai välittömässä läheisyydessä on syttyviä esineitä! Sammutat kamiinan asettamalla virrankatkaisimen OFF - asentoon. Kamiinaa ei saa peittää. Tuhkan poisto Polttimessa muodostuvan tuhkan määrä vaihtelee riippuen siitä miten kamiinaa lämmitetään (käynnistysten ja pysähdysten lukumäärä, suhde maksimi- ja normaalikäytön välillä) sekä pellettien laadusta. Eri pellettien tuhkasisältö vaihtelee, mutta se voi vaihdella myös saman tuotteen eri lähetyksissä. Tämän huomaat kokeilemalla, mutta yleisesti voidaan sanoa, että pohjan tuhkakerros saa olla enimmillään korkeintaan 1 cm. Suosittelemme tuhkan poistoa kerran vuorokaudessa lämmityskauden aikana, tai jokaisen pellettien täytön yhteydessä. Tuhkan poistetaan avaamalla luukku mukana toimitetulla kahvalla. Nosta poltin poltinkammiosta ja tyhjennä tuhka tuhkalaatikkoon (palamattomia pellettejä ei saa tyhjentää tuhkalaatikkoon, koska tässä tapauksessa on olemassa se vaara, että pelletit alkavat kyteä). Joistakin pelleteistä muodostuu kova levy sintratusta tuhkasta, joka voidaan rikkoa esimerkiksi ruuvimeisselillä tai poistaa käsin. Kamiinasta tyhjennetty tuhka tulee säilyttää astiassa, joka on valmistettu palamattomasta materiaalista, kuten esimerkiksi peltisangossa, kunnes tuhka on jäähtynyt niin, että voit pitää sitä kädessäsi. Sen jälkeen se voidaan heittää pois. Muista kuitenkin, että tuhka sisältää ravintoaineita, jotka kannattaa sirotella puutarhaan. Lasi Polton aikana varsinkin kamiinan luukku kuumenee niin paljon, että siitä voi koskettaessa saada palohaavoja. Lasiluukut peittyvät vähän ajan käytön jälkeen lentotuhkaan ja ne muuttuvat vähitellen läpinäkymättömiksi. Lasit tulee tästä syystä pyyhkiä sisäpuolelta pienellä määrällä talouspaperia, joka on kostutettu tavallisella vesijohtovedellä. Suosittelemme, että tämä tehdään aina, kun pellettivarasto täytetään. Normaalisti puhdistusaineita ei tarvita. Puhdistaessasi mustaksi lakattuja peltiyksityiskohtia käytä ainoastaan vettä ja joskus tiskiainetta. ARITERM OY Asennus- ja käyttöohje /20

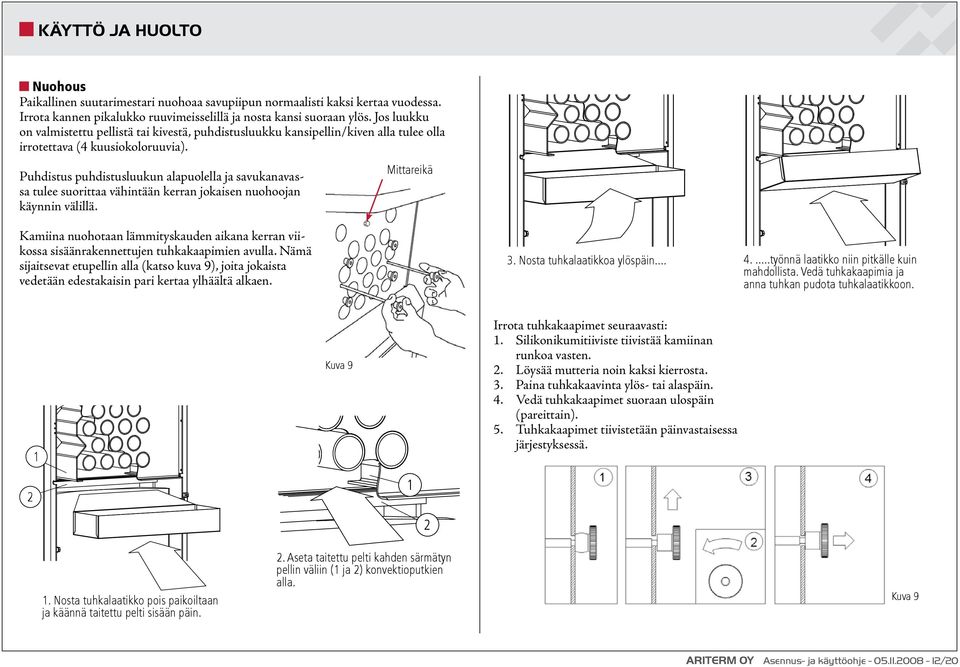

12 KÄYTTÖ JA HUOLTO Nuohous Paikallinen suutarimestari nuohoaa savupiipun normaalisti kaksi kertaa vuodessa. Irrota kannen pikalukko ruuvimeisselillä ja nosta kansi suoraan ylös. Jos luukku on valmistettu pellistä tai kivestä, puhdistusluukku kansipellin/kiven alla tulee olla irrotettava (4 kuusiokoloruuvia). Puhdistus puhdistusluukun alapuolella ja savukanavassa tulee suorittaa vähintään kerran jokaisen nuohoojan käynnin välillä. Mittareikä Kamiina nuohotaan lämmityskauden aikana kerran viikossa sisäänrakennettujen tuhkakaapimien avulla. Nämä sijaitsevat etupellin alla (katso kuva 9), joita jokaista vedetään edestakaisin pari kertaa ylhäältä alkaen. 3. Nosta tuhkalaatikkoa ylöspäin työnnä laatikko niin pitkälle kuin mahdollista. Vedä tuhkakaapimia ja anna tuhkan pudota tuhkalaatikkoon. 1 Kuva 9 Irrota tuhkakaapimet seuraavasti: 1. Silikonikumitiiviste tiivistää kamiinan runkoa vasten. 2. Löysää mutteria noin kaksi kierrosta. 3. Paina tuhkakaavinta ylös- tai alaspäin. 4. Vedä tuhkakaapimet suoraan ulospäin (pareittain). 5. Tuhkakaapimet tiivistetään päinvastaisessa järjestyksessä Nosta tuhkalaatikko pois paikoiltaan ja käännä taitettu pelti sisään päin. 2. Aseta taitettu pelti kahden särmätyn pellin väliin (1 ja 2) konvektioputkien alla. 2 Kuva 9 ARITERM OY Asennus- ja käyttöohje /20

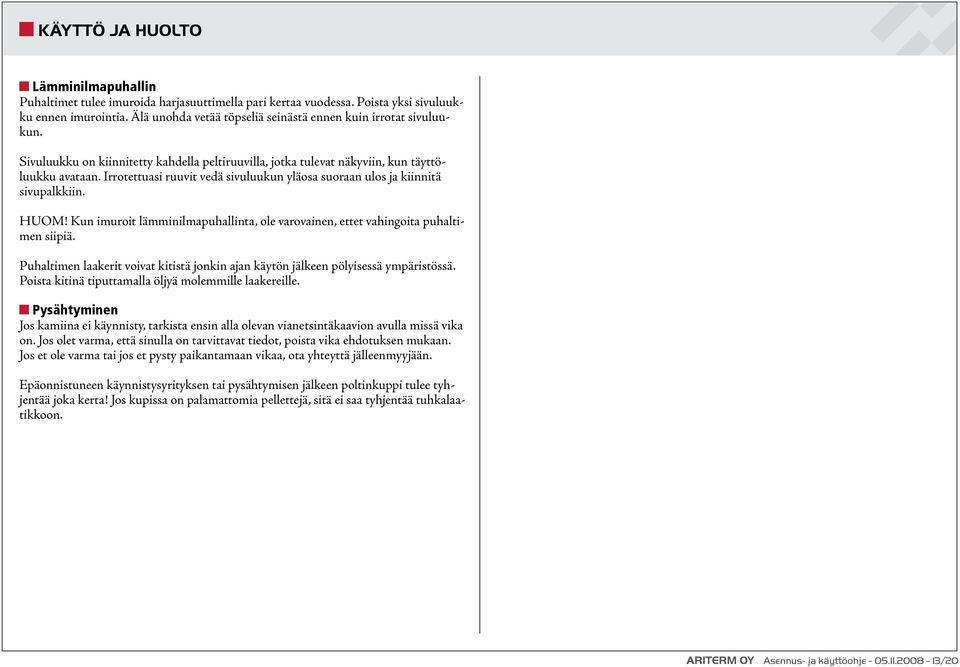

13 KÄYTTÖ JA HUOLTO Lämminilmapuhallin Puhaltimet tulee imuroida harjasuuttimella pari kertaa vuodessa. Poista yksi sivuluukku ennen imurointia. Älä unohda vetää töpseliä seinästä ennen kuin irrotat sivuluukun. Sivuluukku on kiinnitetty kahdella peltiruuvilla, jotka tulevat näkyviin, kun täyttöluukku avataan. Irrotettuasi ruuvit vedä sivuluukun yläosa suoraan ulos ja kiinnitä sivupalkkiin. HUOM! Kun imuroit lämminilmapuhallinta, ole varovainen, ettet vahingoita puhaltimen siipiä. Puhaltimen laakerit voivat kitistä jonkin ajan käytön jälkeen pölyisessä ympäristössä. Poista kitinä tiputtamalla öljyä molemmille laakereille. Pysähtyminen Jos kamiina ei käynnisty, tarkista ensin alla olevan vianetsintäkaavion avulla missä vika on. Jos olet varma, että sinulla on tarvittavat tiedot, poista vika ehdotuksen mukaan. Jos et ole varma tai jos et pysty paikantamaan vikaa, ota yhteyttä jälleenmyyjään. Epäonnistuneen käynnistysyrityksen tai pysähtymisen jälkeen poltinkuppi tulee tyhjentää joka kerta! Jos kupissa on palamattomia pellettejä, sitä ei saa tyhjentää tuhkalaatikkoon. ARITERM OY Asennus- ja käyttöohje /20

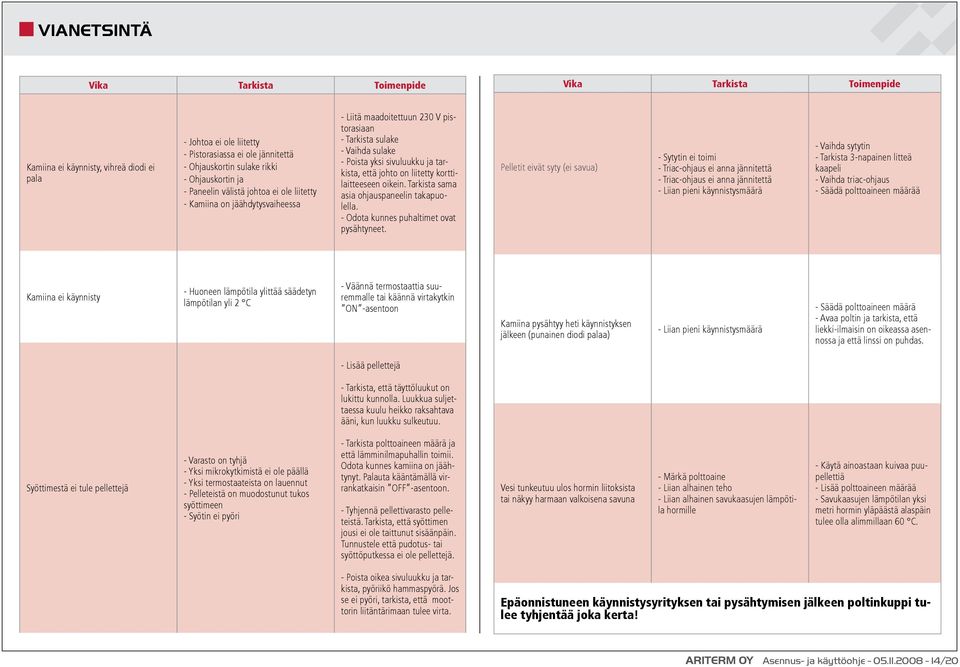

14 VIANETSINTÄ Vika Tarkista Toimenpide Vika Tarkista Toimenpide Kamiina ei käynnisty, vihreä diodi ei pala - Johtoa ei ole liitetty - Pistorasiassa ei ole jännitettä - Ohjauskortin sulake rikki - Ohjauskortin ja - Paneelin välistä johtoa ei ole liitetty - Kamiina on jäähdytysvaiheessa - Liitä maadoitettuun 230 V pistorasiaan - Tarkista sulake - Vaihda sulake - Poista yksi sivuluukku ja tarkista, että johto on liitetty korttilaitteeseen oikein. Tarkista sama asia ohjauspaneelin takapuolella. - Odota kunnes puhaltimet ovat pysähtyneet. Pelletit eivät syty (ei savua) - Sytytin ei toimi - Triac-ohjaus ei anna jännitettä - Triac-ohjaus ei anna jännitettä - Liian pieni käynnistysmäärä - Vaihda sytytin - Tarkista 3-napainen litteä kaapeli - Vaihda triac-ohjaus - Säädä polttoaineen määrää Kamiina ei käynnisty - Huoneen lämpötila ylittää säädetyn lämpötilan yli 2 C - Väännä termostaattia suuremmalle tai käännä virtakytkin ON -asentoon Kamiina pysähtyy heti käynnistyksen jälkeen (punainen diodi palaa) - Liian pieni käynnistysmäärä - Säädä polttoaineen määrä - Avaa poltin ja tarkista, että liekki-ilmaisin on oikeassa asennossa ja että linssi on puhdas. - Lisää pellettejä - Tarkista, että täyttöluukut on lukittu kunnolla. Luukkua suljettaessa kuulu heikko raksahtava ääni, kun luukku sulkeutuu. Syöttimestä ei tule pellettejä - Varasto on tyhjä - Yksi mikrokytkimistä ei ole päällä - Yksi termostaateista on lauennut - Pelleteistä on muodostunut tukos syöttimeen - Syötin ei pyöri - Tarkista polttoaineen määrä ja että lämminilmapuhallin toimii. Odota kunnes kamiina on jäähtynyt. Palauta kääntämällä virrankatkaisin OFF -asentoon. - Tyhjennä pellettivarasto pelleteistä. Tarkista, että syöttimen jousi ei ole taittunut sisäänpäin. Tunnustele että pudotus- tai syöttöputkessa ei ole pellettejä. Vesi tunkeutuu ulos hormin liitoksista tai näkyy harmaan valkoisena savuna - Märkä polttoaine - Liian alhainen teho - Liian alhainen savukaasujen lämpötila hormille - Käytä ainoastaan kuivaa puupellettiä - Lisää polttoaineen määrää - Savukaasujen lämpötilan yksi metri hormin yläpäästä alaspäin tulee olla alimmillaan 60 C. - Poista oikea sivuluukku ja tarkista, pyöriikö hammaspyörä. Jos se ei pyöri, tarkista, että moottorin liitäntärimaan tulee virta. Epäonnistuneen käynnistysyrityksen tai pysähtymisen jälkeen poltinkuppi tulee tyhjentää joka kerta! ARITERM OY Asennus- ja käyttöohje /20

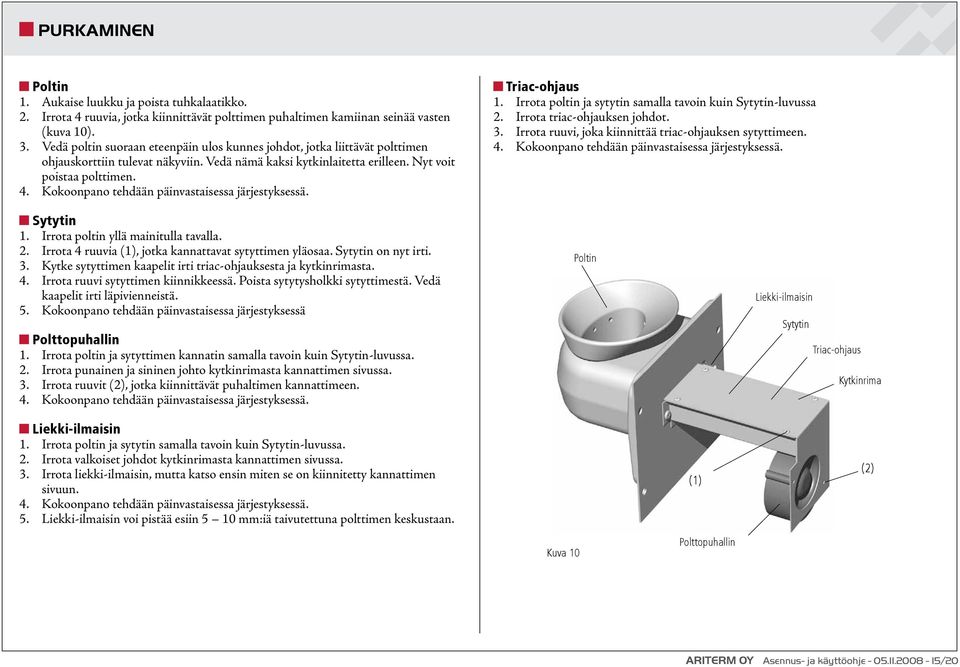

15 PURKAMINEN Poltin 1. Aukaise luukku ja poista tuhkalaatikko. 2. Irrota 4 ruuvia, jotka kiinnittävät polttimen puhaltimen kamiinan seinää vasten (kuva 10). 3. Vedä poltin suoraan eteenpäin ulos kunnes johdot, jotka liittävät polttimen ohjauskorttiin tulevat näkyviin. Vedä nämä kaksi kytkinlaitetta erilleen. Nyt voit poistaa polttimen. 4. Kokoonpano tehdään päinvastaisessa järjestyksessä. Triac-ohjaus 1. Irrota poltin ja sytytin samalla tavoin kuin Sytytin-luvussa 2. Irrota triac-ohjauksen johdot. 3. Irrota ruuvi, joka kiinnittää triac-ohjauksen sytyttimeen. 4. Kokoonpano tehdään päinvastaisessa järjestyksessä. Sytytin 1. Irrota poltin yllä mainitulla tavalla. 2. Irrota 4 ruuvia (1), jotka kannattavat sytyttimen yläosaa. Sytytin on nyt irti. 3. Kytke sytyttimen kaapelit irti triac-ohjauksesta ja kytkinrimasta. 4. Irrota ruuvi sytyttimen kiinnikkeessä. Poista sytytysholkki sytyttimestä. Vedä kaapelit irti läpivienneistä. 5. Kokoonpano tehdään päinvastaisessa järjestyksessä Polttopuhallin 1. Irrota poltin ja sytyttimen kannatin samalla tavoin kuin Sytytin-luvussa. 2. Irrota punainen ja sininen johto kytkinrimasta kannattimen sivussa. 3. Irrota ruuvit (2), jotka kiinnittävät puhaltimen kannattimeen. 4. Kokoonpano tehdään päinvastaisessa järjestyksessä. Poltin Liekki-ilmaisin Sytytin Triac-ohjaus Kytkinrima Liekki-ilmaisin 1. Irrota poltin ja sytytin samalla tavoin kuin Sytytin-luvussa. 2. Irrota valkoiset johdot kytkinrimasta kannattimen sivussa. 3. Irrota liekki-ilmaisin, mutta katso ensin miten se on kiinnitetty kannattimen sivuun. 4. Kokoonpano tehdään päinvastaisessa järjestyksessä. 5. Liekki-ilmaisin voi pistää esiin 5 10 mm:iä taivutettuna polttimen keskustaan. (1) (2) Kuva 10 Polttopuhallin ARITERM OY Asennus- ja käyttöohje /20

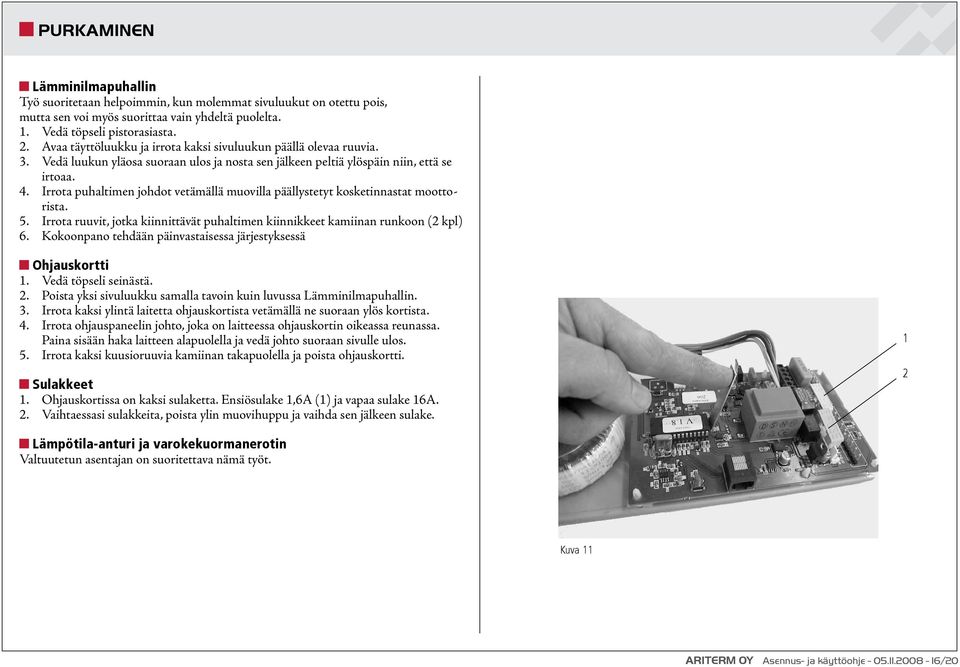

16 PURKAMINEN Lämminilmapuhallin Työ suoritetaan helpoimmin, kun molemmat sivuluukut on otettu pois, mutta sen voi myös suorittaa vain yhdeltä puolelta. 1. Vedä töpseli pistorasiasta. 2. Avaa täyttöluukku ja irrota kaksi sivuluukun päällä olevaa ruuvia. 3. Vedä luukun yläosa suoraan ulos ja nosta sen jälkeen peltiä ylöspäin niin, että se irtoaa. 4. Irrota puhaltimen johdot vetämällä muovilla päällystetyt kosketinnastat moottorista. 5. Irrota ruuvit, jotka kiinnittävät puhaltimen kiinnikkeet kamiinan runkoon (2 kpl) 6. Kokoonpano tehdään päinvastaisessa järjestyksessä Ohjauskortti 1. Vedä töpseli seinästä. 2. Poista yksi sivuluukku samalla tavoin kuin luvussa Lämminilmapuhallin. 3. Irrota kaksi ylintä laitetta ohjauskortista vetämällä ne suoraan ylös kortista. 4. Irrota ohjauspaneelin johto, joka on laitteessa ohjauskortin oikeassa reunassa. Paina sisään haka laitteen alapuolella ja vedä johto suoraan sivulle ulos. 5. Irrota kaksi kuusioruuvia kamiinan takapuolella ja poista ohjauskortti. Sulakkeet 1. Ohjauskortissa on kaksi sulaketta. Ensiösulake 1,6A (1) ja vapaa sulake 16A. 2. Vaihtaessasi sulakkeita, poista ylin muovihuppu ja vaihda sen jälkeen sulake. 1 2 Lämpötila-anturi ja varokekuormanerotin Valtuutetun asentajan on suoritettava nämä työt. Kuva 11 ARITERM OY Asennus- ja käyttöohje /20

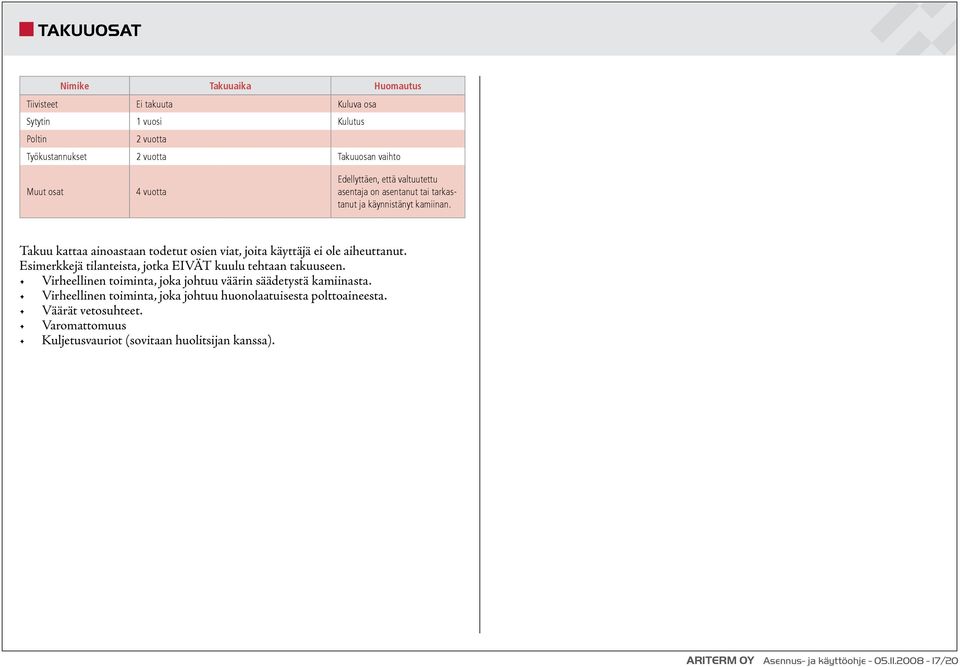

17 TAKUUOSAT Nimike Takuuaika Huomautus Tiivisteet Ei takuuta Kuluva osa Sytytin 1 vuosi Kulutus Poltin 2 vuotta Työkustannukset 2 vuotta Takuuosan vaihto Muut osat 4 vuotta Edellyttäen, että valtuutettu asentaja on asentanut tai tarkastanut ja käynnistänyt kamiinan. Takuu kattaa ainoastaan todetut osien viat, joita käyttäjä ei ole aiheuttanut. Esimerkkejä tilanteista, jotka EIVÄT kuulu tehtaan takuuseen. Virheellinen toiminta, joka johtuu väärin säädetystä kamiinasta. Virheellinen toiminta, joka johtuu huonolaatuisesta polttoaineesta. Väärät vetosuhteet. Varomattomuus Kuljetusvauriot (sovitaan huolitsijan kanssa). ARITERM OY Asennus- ja käyttöohje /20

18 ARITERM OY Asennus- ja käyttöohje /20

19 ARITERM OY Asennus- ja käyttöohje /20

20 ARITERM OY PL 59 (Uuraistentie) Saarijärvi Puhelin (014) Telefax (014)
