1 HYPERLYNX BOARDSIM H. Honkanen Hyperlynx BoardSim on simulaattoriohjelma, jolla voidaan suunnitellulle piirilevylle tehdä signaalivääristymä-, ylikuulumis- ja EMC-säteily simulaatiomittaukset Käyttö: PADS:lla suunniteltu piirilevy (.PCB) tulee kääntää HyperLynx:n formaattiin (.HYP ), Käännös onnistuu PADS PowerPCB:ssä seuraavasti: Tools -> BoardSIM. Tämän jälkeen valitaan käytettävä kansio ja valitaan, käynnistetäänkö hyperlynx. Simulaattori perustuu 2D-analyysiin, ja analyysin onnistuminen vaatii, että piirilevyllä on ainakin yksi maataso. Ohjelmiston peruskäyttö on aika helppoa, mutta tarkan simulaation tekeminen piirilevyn rakenne-, piirien tuloimpedanssi- ja lähtöimpedanssimäärittelyineen on aika työlästä. Ohjelmistolla on helppo kokeilla sovituksen ( = Terminointien ) vaikutusta signaalivääristymiin ja häiriösäteilyyn. Hyperlynx LineSim on simulaattori, jota voidaan käyttää johdotuksen suunnittelussa kriittisimpien signaalien osalta. Tätä emme käsittele tässä luentomonisteessa. HyperLynx BoardSim -ohjelman päävalikko: Ohjelmaan on valittu jo työ, piirilevyjohdin ja oskilloskooppimittauksen mittapisteitä Uusi Kytkentä ZOOM Terminator Wizard Käynnistys: HyperLynx BoardSim NET Piirilevyjohtimen valinta Spektrianalysaattori -Analyysi Muunnos:.PCB.HYP Käynnistys: HyperLynx LineSim COMP Komponentin valinta Oskilloskooppi -Analyysi Quick Terminator Terminoinnin lisäys

2 Piirilevymäärittelyt aktivoidaan piirilevyikonista Mitattavan signaalitien ( = Piirilevyfolion ) saa valittua aktivoimalla NET ikonin:

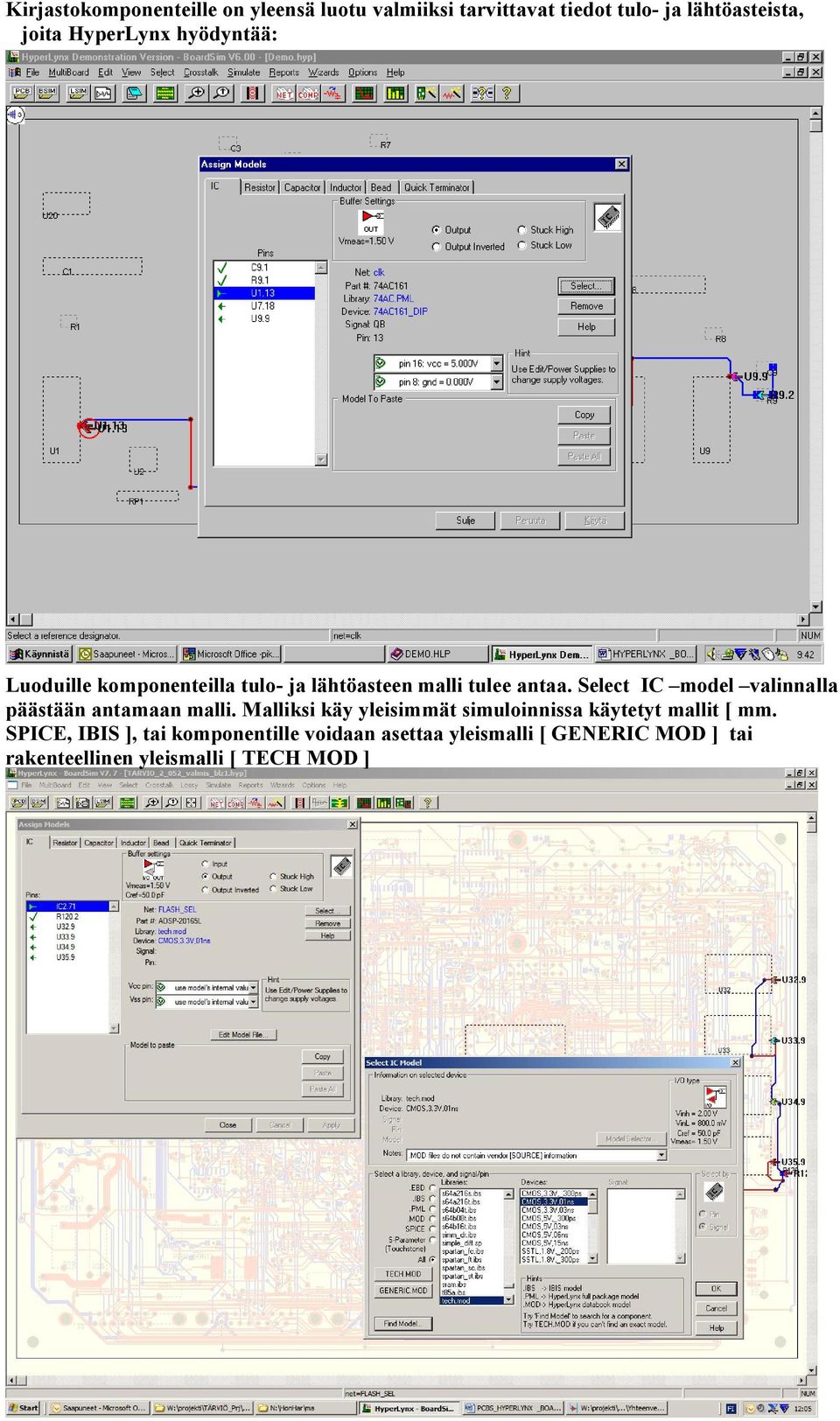

3 Kirjastokomponenteille on yleensä luotu valmiiksi tarvittavat tiedot tulo- ja lähtöasteista, joita HyperLynx hyödyntää: Luoduille komponenteilla tulo- ja lähtöasteen malli tulee antaa. Select IC model valinnalla päästään antamaan malli. Malliksi käy yleisimmät simuloinnissa käytetyt mallit [ mm. SPICE, IBIS ], tai komponentille voidaan asettaa yleismalli [ GENERIC MOD ] tai rakenteellinen yleismalli [ TECH MOD ]

4 OSKILLOKOOPPIANALYYSI ( Signaalin vääristymämittaus ) Oskilloskooppianalyysin mittapisteiden valinta: Tätä ennen on pitänyt aktivioda Open Oscilloscope/Simulation ikoni ja valita oskilloskooppiikkunasta Probes -ikoni. Aaltomuodon valintana (Driver Waveform) tässä EDGE (= Reuna) Oskilloskooppianalyysin tulos: ( Suoritettu nousevalle ja laskevalle reunalle ) Kuvassa EMC-analyysi kellosignaalille 33 MHz:n kellotaajuudella:

5 SPEKTRIANALYYSI ( Säteilymittaus ) Antennimäärittelyt tehdään: Simulate -> Attach spectrum analyzer probe Tätä ennen on pitänyt valita Oper Spectrum Analyzer/Simulator ikoni, asettaa taajuus signaaligeneraattoriin ( Driver waveform ) ja määrittää signaalin nousunopeus

6 Kuvassa EMC-analyysi 166 MHz:n kellotaajuudella: KOMPONENTIN IMPEDANSSIMÄÄRITTELYT Edit -> Databook IC models valinnalla pääsee käsittelemään komponenttien ominaisuuksia:

7 Terminointi ( = impedanssisovitus ) komponentteja voi lisätä aktivoimalla Select a Quick Terminator ikonin: Terminoinneista saa myös raportin + ohjeita Terminator Wizardin avulla: Saa päälle aktivoimalla Open Termination Wizard ikonin

8 Laajemman kokonaisuuden ( koko piirilevyn ) säteilyominaisuuksien tutkiminen onnistuu seuraavasti. Tästä saadaan tekstiraportti. 1. Aktivoidaan: Run Board Wizard -> v Run EMC simulations on selected nets-> Open 2. Asetetaan nousunopeusmäärittely ja antenniasetus, valitaan: Nets Spreadsheet

9 3. Määritellään piirilevyn signaaalimäärittelyt, sitten OK ja seuraava 4. Sitten vielä tarkennetaan piirien lähtöasteiden ominaisuuksia:

10 5. Seuraava-> seuraava. lopputuloksena raportti: Ohjelmiston saatavuus: Demoversion voi ladata valmistajan kotisivulta. Vaatii rekisteröitymisen. Lisätietoa ohjelmasta myös maahantuojan, DesignSystemsin, nettisivuilta. Linkit:
