VIHERVALVOJAN KOULUTUS. Asfalttityöt. Sidotut rakenteet. INFRATEC / Matti Heino

Transkriptio

1 Asfalttityöt Sidotut rakenteet 1

2 Asfalttipäällysteet Asfalttinormit 2011, korjauslehti päällystetyypit normitettu - AB (asfalttibetoni) - ABS (sidekerroksen asfalttibetoni) - ABK (kantavan kerroksen asfalttibetoni) - ABT (tiivis asfalttibetoni) - SMA (kivimastiksiasfaltti) - PAB (pehmeä asfalttibetoni) - AA (avoin asfalttibetoni) - VA (valuasfaltti) Asfaltin raaka-aineet - kiviaines - sideaine (erilaiset bitumit) - lisäaineet (kuidut, tartukkeet) - muut lisäaineet (esim. kumirouhe, väriaine) Voit tilata suoraan normin mukaista asfalttipäällystettä Valvonta kohdistuu kiviainekseen ja sideaineeseen ja asfaltin alustan tekoon 2

3 PÄÄLLYSTEEN HANKINTA Kiviaineksen kulutuskestävyysluokka AB 11/100 (vaihteluväli ) AB asfalttibetoni 11 kiviaineksen max raekoko (mm) 100 asfalttimassan määrä (kg/m²) A N 7 A N 10 A N 14 A N 19 noin 25 kg/m² vastaa 10 mm päällystettä määriteltävä kiviaineksen lujuus määriteltävä sideainemäärä voidaan tilata m² tai tn AB 11 yli ajoneuvoa vrk ajoneuvoa vrk ajoneuvoa vrk ajoneuvoa vrk sideainemäärä 5,7 massa-% AB 22/125 (vaihteluväli ) AB 22 sideainemäärä 5,5 massa-% 22 kiviaineksen max raekoko (22 mm) 125 asfalttimassan määrä, päällysteen paksuus 5 cm 3

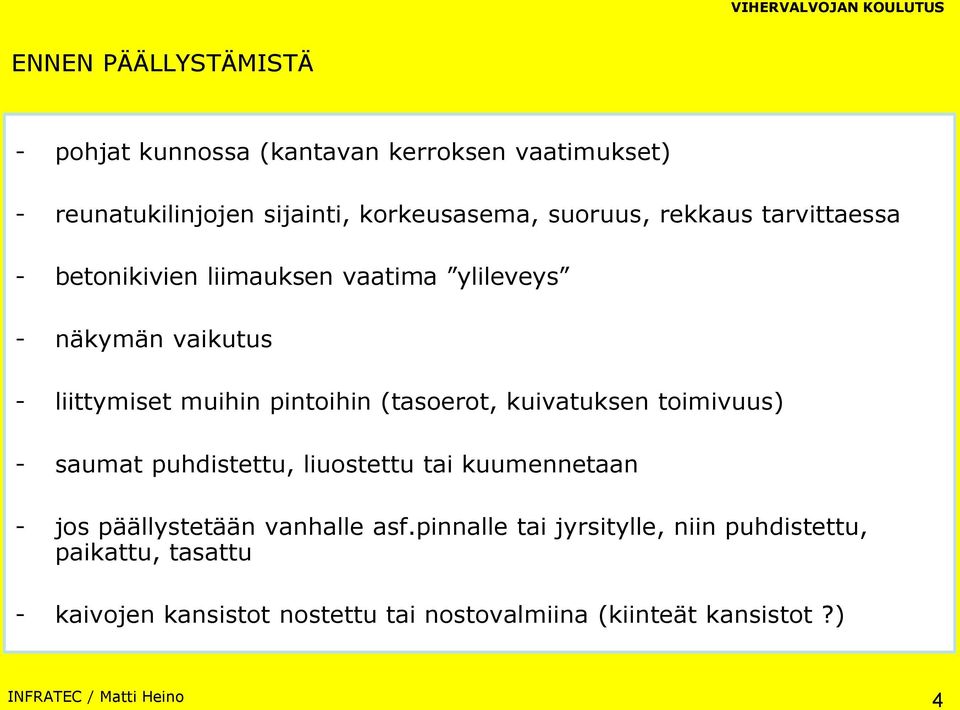

4 ENNEN PÄÄLLYSTÄMISTÄ - pohjat kunnossa (kantavan kerroksen vaatimukset) - reunatukilinjojen sijainti, korkeusasema, suoruus, rekkaus tarvittaessa - betonikivien liimauksen vaatima ylileveys - näkymän vaikutus - liittymiset muihin pintoihin (tasoerot, kuivatuksen toimivuus) - saumat puhdistettu, liuostettu tai kuumennetaan - jos päällystetään vanhalle asf.pinnalle tai jyrsitylle, niin puhdistettu, paikattu, tasattu - kaivojen kansistot nostettu tai nostovalmiina (kiinteät kansistot?) 4

5 5

6 6

7 7

8 Asfalttityöt, levityksessä ja valvonnassa huomioitavaa tarkista pohjat en levitystyön aloittamista tarkista myös liittyvien rakenteiden (reunatuet, kiveykset, kansistot ym.) suoruus, tasaisuus, taso ja sijainti tarkista massan lämpötila (etenkin pikkuhommissa, joissa samasta kuormasta tehdään monia kohteita) muista erikoisrakenteet (kourut, reunukset) tarkista massamäärät älä unohda ulkonäkövirheitä (lajittuma, halkeamat, purkautumat, reiät, kouruisuus, jyrän jälki, saumavirhe, sideaineläikät) 8

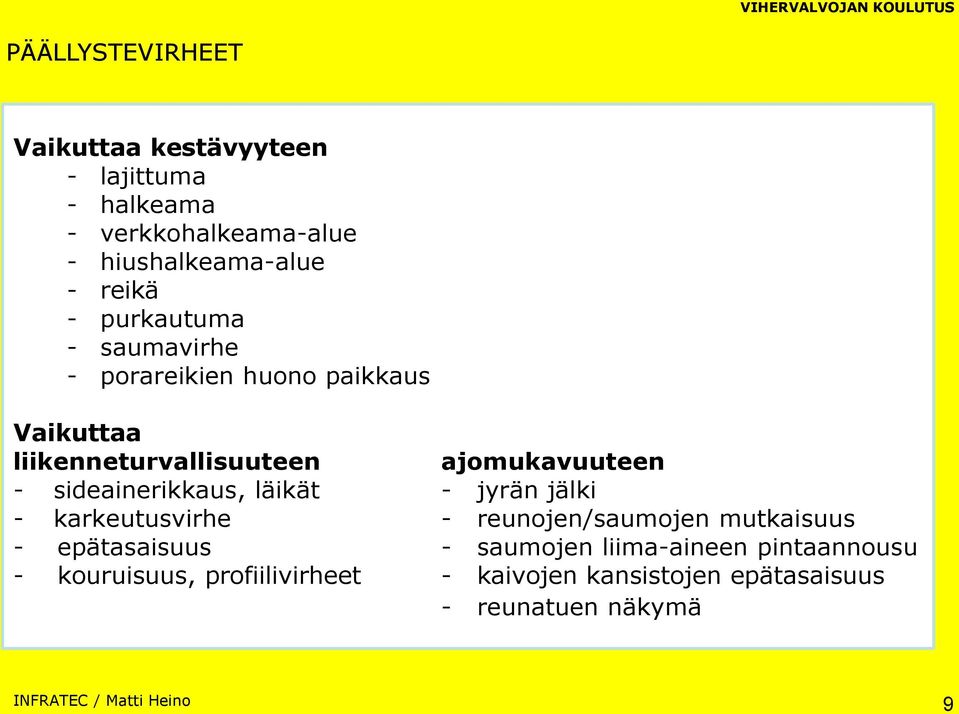

9 PÄÄLLYSTEVIRHEET Vaikuttaa kestävyyteen - lajittuma - halkeama - verkkohalkeama-alue - hiushalkeama-alue - reikä - purkautuma - saumavirhe - porareikien huono paikkaus Vaikuttaa liikenneturvallisuuteen ajomukavuuteen - sideainerikkaus, läikät - jyrän jälki - karkeutusvirhe - reunojen/saumojen mutkaisuus - epätasaisuus - saumojen liima-aineen pintaannousu - kouruisuus, profiilivirheet - kaivojen kansistojen epätasaisuus - reunatuen näkymä 9

10 10

11 11

12 Arvonmuutokset Arvonmuutosperusteita koskeva ohje on laadittu siten, että se sopii yhteen työselostusten kanssa, jotka sisältävät eri päällysteiden ja niiden materiaalien laatuvaatimuksia. Laatuvaatimukset puolestaan perustuvat voimassa oleviin Asfalttinormeihin, mutta työselostus antaa niiden soveltamisesta lisäohjeita ja esittää muita täydennyksiä. Arvonvähennyksiä voidaan määrätä kahdesta erityyppisestä syystä: Ansiottoman hyödyn pidätyksenä, joka tulee kysymykseen silloin kun päällystemassaa tai muuta materiaalia on käytetty sovittua määrää vähemmän. Näin syntynyt säästö palautetaan rakennuttajalle (tilaajalle). Jos "säästö" on haitallisen suuri, siitä koituu myös varsinainen arvonvähennys. Laatupuutteena, joita ovat yleensä kaikki sovittujen laatuvaatimusten alitukset (mittaustarkkuuden ja muiden toleranssien mukaisissa rajoissa). Kun päällysteen ominaisuutta kuvaavat lukuarvot alittavat laatuvaatimukset tai kun silmämääräisesti arvosteltava puute on haitallinen, seurauksena on arvonvähennys. 12

13 Jos päällyste tai jokin sen osa ei täytä sovittuja laatuvaatimuksia, osapuolet sitoutuvat seuraaviin toimintavaihtoehtoihin, jotka riippuvat virheen haitallisuudesta ja korjauskelpoisuudesta sekä työkohteen olosuhteista: a) koko työkohteen päällystäminen uudella kulutuskerroksella tai pintakäsittelyllä; myös jyrsintä voi olla tarpeen (vaihtoehto on harvinainen, sillä se edellyttää vakavaa epäonnistumista pääosassa työkohdetta) b) virheellisen kohdan parantaminen (vaihtoehtoa noudatetaan aina kun virhe on alaltaan pieni mutta suuresti haitallinen tai kun pieni haitta on helposti korjattavissa c) arvonvähennys, jolloin päällystettä ei korjata, mutta urakoitsija palauttaa ansiottoman hyödyn ja / tai maksaa sakkoa virheen tuottamasta haitasta (vaihtoehtoa noudatetaan silloin kun haitta on pienehkö ja sen korjaaminen on vaikeata tai mahdotonta. 13

14 Pidennetty takuuaika arvonvähennyksen vaihtoehtona Puutteiden välitön haitta on vähäinen, mutta haitat saattavat suurentua tuntuvasti 1 3 vuoden kuluessa. Tämän kaltaisessa epävarmuustilanteessa voidaan sopia, että arvonvähennys korvataan pidentämällä takuuaikaa. Tällaisia päällysteen puutteita ovat mm. seuraavat: sideainepitoisuuden ylitys (kun pintaan nousu on vähäistä) alaltaan laajat, mutta lievät lajittumat alueet, joissa on runsaasti hiushalkeamia (yksittäisiä hiushalkeamia ei pidetä virheenä) lievät saumavirheet 14

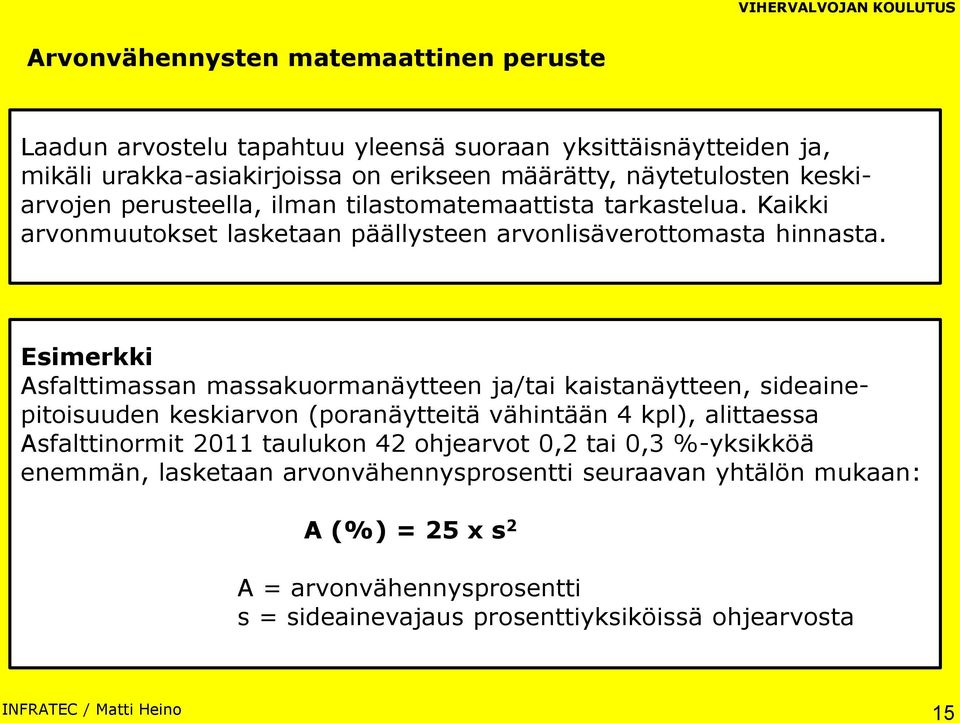

15 Arvonvähennysten matemaattinen peruste Laadun arvostelu tapahtuu yleensä suoraan yksittäisnäytteiden ja, mikäli urakka-asiakirjoissa on erikseen määrätty, näytetulosten keskiarvojen perusteella, ilman tilastomatemaattista tarkastelua. Kaikki arvonmuutokset lasketaan päällysteen arvonlisäverottomasta hinnasta. Esimerkki Asfalttimassan massakuormanäytteen ja/tai kaistanäytteen, sideainepitoisuuden keskiarvon (poranäytteitä vähintään 4 kpl), alittaessa Asfalttinormit 2011 taulukon 42 ohjearvot 0,2 tai 0,3 %-yksikköä enemmän, lasketaan arvonvähennysprosentti seuraavan yhtälön mukaan: A (%) = 25 x s 2 A = arvonvähennysprosentti s = sideainevajaus prosenttiyksiköissä ohjearvosta 15

16 Poranäytteiden ajorata- ja kaistanäytesarjamäärät kaduilla ovat seuraavan taulukon mukaiset, jos ei muuta sovita. Työn laajuus (m²) Poranäytteitä (kpl) Kaistanäytesarja / massanäyte (kpl) jne 7 jne EI NORMIN MUKAISIA (normi: otetaan tarvittaessa) 16

17 17

18 Kiveykset 18

19 19

20 Reunatuet, asennuksessa ja valvonnassa huomioitavaa a) luonnonkivet - mittausten jälkeen tarkistettava kaivojen sijoittuminen - kapea ja matala asennusura - älä asenna täytölle - käytä asennusbetonia - kivien tukeuduttava betoniin koko matkalla - tarkista aina madallusten kohta maastossa mittausten jälkeen - madallusten sovitekivet saman mittaisia - tarvittaessa taustat piikattava (OB) b) liimattavat - mittausten jälkeen tarkistettava kaivojen sijoittuminen - tarkista asfalttipohjat (vaatii hyvää tasaisuutta) - materiaalissa usein käyryyttä - h=80 kivi sallii yliajon 20

21 Betonikiveykset, asennuksessa ja valvonnassa huomioitavaa (1) - mieti työjärjestys - ensin kiveys sitten siihen liittyvä asfaltti tai nurmetus - nosta kansistot ennen asennusta ja tiivistä ympäristö, pieni kannen siirron pelivara vielä säilyy - asennushiekkatason alapuolelle tulevat rakenteet tehdään ensin - reunojen tuenta (ainakin lähtöreuna) ensin - pohjien muodon tulee vastata tasausta - eri firmojen 'samat' kivet eivät aina sovi yhteen - tarkista värit (esim. punainen on eri toimittajilla erilaista punaista) - tarkin väri saadaan tietenkin koekivillä - työjärjestelyjen (varsinkin keskustoissa) tulee olla sellaisia, että valmista pintaa saadaan heti käyttöön 21

22 Betonikiveykset, asennuksessa ja valvonnassa huomioitavaa (2) - vanhat kivet säilytettävä remonttihommissa (jos menneet kaatopaikalle voi kysymykseen tulla isommankin alueen korjaus - asennushiekan paksuus oltava vakio (30-40 mm) - asennushiekkaa ei saa tiivistää - kivituhka ei sovi asennushiekaksi - asennushiekkaa ei saa kastella, eikä se saa olla uunikuivaakaan - asennushiekan levitys ja tasaus korkoon tulee tehdä asennuskiskojen avulla - kivien epätasaisuuden (korkeuserojen) tulee 'painua' asennusalustaan tiivistettäessä - asennuksessa muista sauma (2 mm) - kone- ja käsikivi eivät aina sovi yhteen - 'erivuotiset' kivet eivät aina sovi yhteen (kivien toleranssit) 22

23 Betonikiveykset, asennuksessa ja valvonnassa huomioitavaa (3) - kiven asennus ja kaikki työskentely tehtävä valmiilta kiveykseltä - valitse asennuksen aloituslinjaksi näkyvä suora linja (reunakivi, kuvion raita, jiiri reuna ym, vast.) - puolikaskiveä pienempää kiveä tulee välttää - kansistojen ympäristö kokokivillä, palat lähiympäristöön - rakenteen vierustan leikkaukset tulisi tehdä kiven päädystä (ei pituussuuntaan), kiveä tulee voida kääntää - kuviossa kokeile jako työmaalle toimitetuilla kivillä - kaikki kivet ei ole sidekiviä - isoa alaa kivettäessä etene portaittain koko leveydeltä, koko poikkileikkaus kerralla - työsaumassa on vanhaa aina purettava vähän, jottei työsauma näy - ns. korotuksen ottaminen on useimmiten tuomittu epäonnistumaan (jää ylös tai painuu liikaa) 23

24 Betonikiveykset, asennuksessa ja valvonnassa huomioitavaa (4) - asennushiekka ei ole huonojen pohjien tasausmateriaali (lopputulos yhtä hyvä kuin pohjat) - talot eivät välttämättä ole suorassa jonossa vaikka siltä näyttää - talot eivät välttämättä ole yhdensuuntaisia katulinjojen kanssa (älä aloita talon seinältä ladontaa) - ladonta saisi olla mieluiten poikkileikkauksen kanssa kohtisuorassa (varsinkin kapea poikkileikkaus ja pituussuuntainen ladonta huono) - linjalanka on sallittu työväline laajoissa asennuksissa - koneasennuksessa jää helposti lavakoon suuruinen 'ruudutus' - koneasennuskuvio ja käsiasennuskuvio eivät välttämättä sovi toisiinsa - kiven leikkaus kohteen arvon mukaisesti - korjaustöissä vanhaa aluetta purettava aina riittävä laajalti (tarvittaessa tehdään koko poikkileikkaus) 24

25 Betonikiveykset, asennuksessa ja valvonnassa huomioitavaa (5) - tärytettävä alue oltava riittävän suuri ja ennen jyräystä reunojen tuennan, työnaikaistenkin, tulee olla kunnossa - saumaushiekan levitys kuivana kuivaan pintaan - harjaa käsin saumat täyteen, kone sutii minne sattuu - täydennä saumaus tärytyksen jälkeen - tärytys tärkeä työvaihe, varsinkin ajoneuvoliikenteelle tulevilla osuuksilla (löysät pois) - saumaushiekoitusta tehtävä päivittäin (tärytys voi olla laajemmallakin alueella) 25

26 Kenttäkiveykset, asennuksessa ja valvonnassa huomioitavaa - valitse kivet huolella (ei liian isoja eikä liian pieniä) - tarkista kunnossapidon näkökohdat - myös keskikaistojen pohjat tiivistettävä - asenna multausten päälle vasta vuoden kuluttua - asenna tarvittaessa sementtihiekkaan - myös saumauksen voi tehdä sementtihiekalla - kenttäkiveyksenkin voi jyrätä - muista reunojen tuenta 26

27 Noppa- ja nupukiveykset, asennuksessa ja valvonnassa huomioitavaa - muista tiivistymisvara (10-30 mm) - kivet yleensä erikorkuisia - varo piparkakkupintaa - tasaisuusvaatimukset lähes asfalttiluokkaa - muista reunojen tuenta - asennussoraa ei tiivistetä - saumat saatava suoriksi (kivien valinta) - saumat mahdollisimman kapeina 27

28 Kuivatus, pintakaltevuudet, salaojitus 28

29 VIHERVALVOJAN KOULUTUS Kuivatus / Poikkikaltevuudet? 29

30 Kuivatus, yleistä - tarkoitetaan hule- ja sadevesien (sulamis/sulattamis) johtamista - lähtökohtana valuma-alueet ja laskennalliset virtaamat - suunniteltava aina alueellisena (ei viheralue, katu, tontti) - maaperän (painumien) vaikutus kokonaisuuteen - esitetään erillisissä suunnitelmissa (tasaussuunnitelma) - eri rakenteiden korkeusasemat (tarvittaessa korkeuskäyrin) - tarkoituksenmukainen mittakaava esim. 1:200 - kaivojen, kourujen, painanteiden sijainti ja korkeudet - mahdollisten imeytys/viivytys/hidastus/vettä läpäisevien rakenteiden sijoittelu ja näiden edellyttämien huollon rakenteet - ohjeellisia tietoja istutusten, luiskien ja rakenteiden vaikutuksesta - päällystemateriaalit vaikuttaa virtaamiin - päällysmateriaalin muutoskohdat - purkupaikat ja niiden rakenteet - tarvittaessa sovelluttava katu/rakennuslupasuunnitelman hyväksymismenettelyyn 30

31 Kuivatuksen kaltevuuksia valuma-alueen kaltevuus 1 %, max 5,0 % (suuremmilla kaltevuuksilla rakenteita tulee porrastaa) avo-ojat, kaltevuus maaperän ja sijainnin mukaan 1 5 % painanteet, pituuskaltevuus 1-3 %, max 5 % avokanavat (vesitiivis rakenne), min. pituuskaltevuus min 1 %, ei max kaltevuutta (hidastetaan rakenteilla) Rummut, suositeltava kaltevuus 2 %, min. 1 % päällystetty vettä läpäisemätön liikenne/yleinen alue (eri asfalttityypit, kiveykset) poikkikaltevuus 2,0-2,5 % pituuskaltevuus min. 0,5 %, max 5-6 % piha/katurakenteisiin liittyvät kourut, pituuskaltevuus kohteen viettokaltevuuksien mukaan Kaltevuuksien suunnittelussa tulee erityisesti ottaa huomioon maaperän ja maanalaisten rakenteiden aiheuttamat muutokset viettokaltevuuksiin 31

32 Kuivatusrakenteita VIHERVALVOJAN KOULUTUS Hulevesikaivo betonisista valmisosista Suorakaiteen muotoisen kannen kehyksen saa helpommin asennettu lähelle reunakiveä kuin pyöreän. Kun kaivo liitetään sekavesiviemäriin, käytetään hajulukkoa 32

33 Kuivatusrakenteita VIHERVALVOJAN KOULUTUS Kitakaivon kansisto ja edustan muotoilu Kitakaivon ollessa jalankulkualueella pitää muistaa kansiston asentaminen alueen viettokaltevuuden mukaan 33

34 Hulevesikaivo pitäisi siirtää kourun keskelle ja käyttää kourukantta Hulevesikaivon kansiston säädön myös vaakatasossa pitäisi kuulua kiven asennukseen, määriteltävä asiakirjoissa 34

35 Aluesalaojat Liikennealueilla kerrosrakenteissa PE- tai PP-putkia, standardin SFS 5675 mukaisia rengasjäykkyys SN8 tai rullattua taipuisaa putkea, SFS 5211 mukaista PVC-putkea, rengasjäykkyys SN8 tai vastaavia PE- tai PP-putkia Täyttö/leikkausalueilla materiaalit kuten edellä (rengasjäykkyys SN4) lopullinen sijoitus yleensä määritellään maastossa täydentää maaston muotoilua Valmis salaoja kaltevuuden poikkeama max ± 0,2 x suunn. kaltevuus vaakasuora poikkeama max ± 200 mm korkeuspoikkeama max ± 50 mm 35

36 Salaojan kaivot ja tarkastusputket kaivon sisähalkaisija väh. 600 mm, lietepesä väh. 55 l kansistot liikennealueella 400 kn viheralueella 250 kn liikennealueella kelluvia viheralueilla suunnitelman mukaisia (esim. kupu) betonirengaskaivot liikennealueella renkaat Cr-luokkaa viheralueella B-luokkaa muoviset kaivot ja tarkatusputket lujuusluokka SN2, SN4, SN8, SN 16 käyttökohteen mukaan 36

37 Suotosalaoja Rakennetaan yleensä irtilouhimalla kalliokaivanto, johon louhe jätetään Irrotettu louhe peitetään suodatinkankaalla (hienoaines ei pääse varisemaan louheen sekaan) 37

38 Salaojarakenteita Imeytyskaivo TARKASTUSPUTKI 38
