1 Käyttöohje FIN TV/Video YHDISTELMÄ S14H3T1/S20H4T1/S21H4T1 S14H3T2/S20H4T2/S21H4T2 100

2

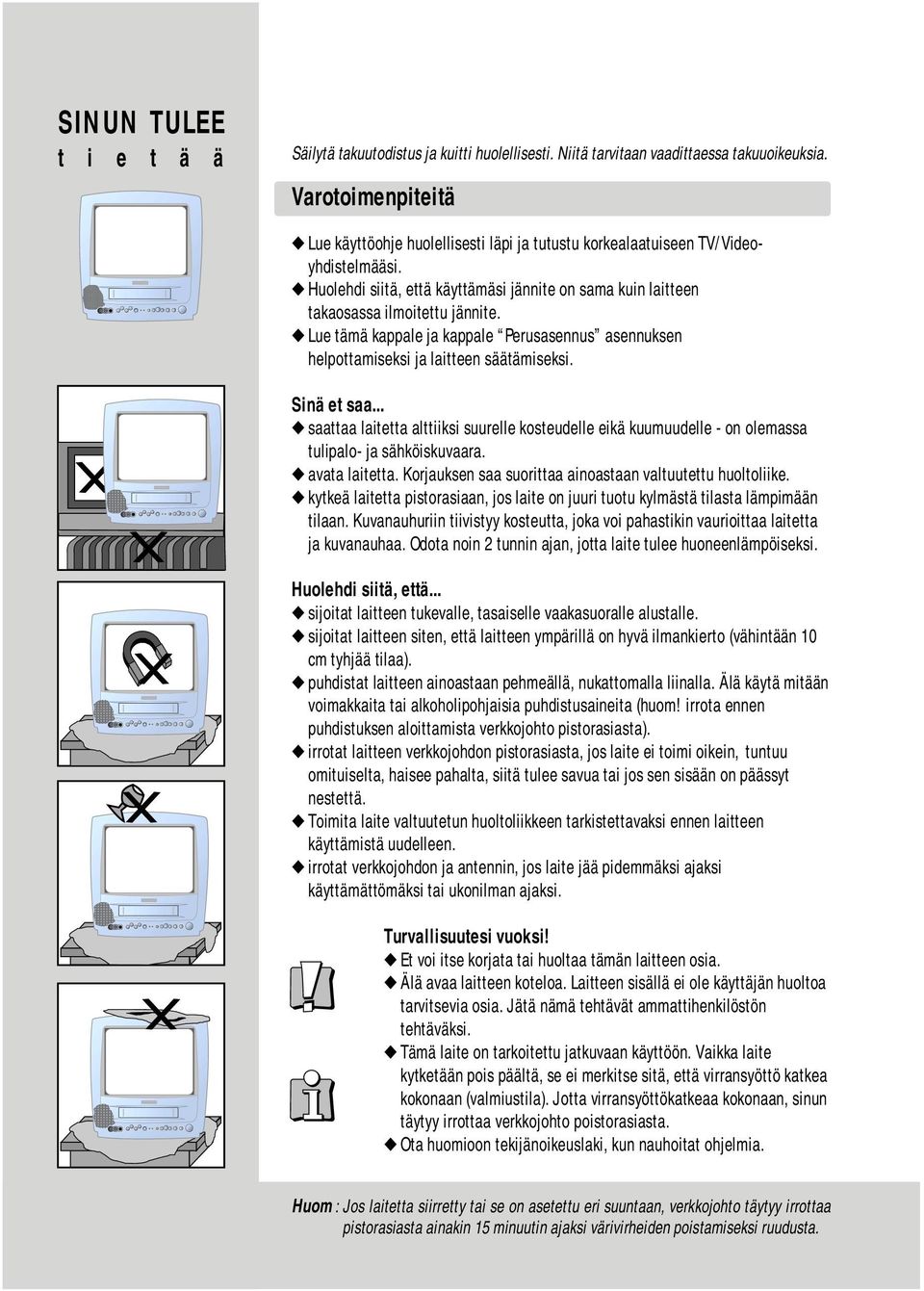

3 SINUN TULEE t i e t ä ä Säilytä takuutodistus ja kuitti huolellisesti. Niitä tarvitaan vaadittaessa takuuoikeuksia. Varotoimenpiteitä Lue käyttöohje huolellisesti läpi ja tutustu korkealaatuiseen TV/Videoyhdistelmääsi. Huolehdi siitä, että käyttämäsi jännite on sama kuin laitteen takaosassa ilmoitettu jännite. Lue tämä kappale ja kappale Perusasennus asennuksen helpottamiseksi ja laitteen säätämiseksi. Sinä et saa... saattaa laitetta alttiiksi suurelle kosteudelle eikä kuumuudelle - on olemassa tulipalo- ja sähköiskuvaara. avata laitetta. Korjauksen saa suorittaa ainoastaan valtuutettu huoltoliike. kytkeä laitetta pistorasiaan, jos laite on juuri tuotu kylmästä tilasta lämpimään tilaan. Kuvanauhuriin tiivistyy kosteutta, joka voi pahastikin vaurioittaa laitetta ja kuvanauhaa. Odota noin 2 tunnin ajan, jotta laite tulee huoneenlämpöiseksi. Huolehdi siitä, että... sijoitat laitteen tukevalle, tasaiselle vaakasuoralle alustalle. sijoitat laitteen siten, että laitteen ympärillä on hyvä ilmankierto (vähintään 10 cm tyhjää tilaa). puhdistat laitteen ainoastaan pehmeällä, nukattomalla liinalla. Älä käytä mitään voimakkaita tai alkoholipohjaisia puhdistusaineita (huom! irrota ennen puhdistuksen aloittamista verkkojohto pistorasiasta). irrotat laitteen verkkojohdon pistorasiasta, jos laite ei toimi oikein, tuntuu omituiselta, haisee pahalta, siitä tulee savua tai jos sen sisään on päässyt nestettä. Toimita laite valtuutetun huoltoliikkeen tarkistettavaksi ennen laitteen käyttämistä uudelleen. irrotat verkkojohdon ja antennin, jos laite jää pidemmäksi ajaksi käyttämättömäksi tai ukonilman ajaksi. Turvallisuutesi vuoksi! Et voi itse korjata tai huoltaa tämän laitteen osia. Älä avaa laitteen koteloa. Laitteen sisällä ei ole käyttäjän huoltoa tarvitsevia osia. Jätä nämä tehtävät ammattihenkilöstön tehtäväksi. Tämä laite on tarkoitettu jatkuvaan käyttöön. Vaikka laite kytketään pois päältä, se ei merkitse sitä, että virransyöttö katkea kokonaan (valmiustila). Jotta virransyöttökatkeaa kokonaan, sinun täytyy irrottaa verkkojohto poistorasiasta. Ota huomioon tekijänoikeuslaki, kun nauhoitat ohjelmia. Huom : Jos laitetta siirretty tai se on asetettu eri suuntaan, verkkojohto täytyy irrottaa pistorasiasta ainakin 15 minuutin ajaksi värivirheiden poistamiseksi ruudusta.

4

5 Ennen kuin teet laitteen kanssa mitään, sinun pitää lukea kappale Perusasennus. SINUN TULEE T i e t ä ä Sisällys Säätimet Kauko-ohjain 2 Etupaneelin säätimet, Ruutunäyttö (OSD) 3 Perusasennus Laitteen kytkeminen, Paristojen laittaminen kauko-ohjaimeen 4 Kellonajan ja päivämäärän asetus (Time ja date), Kielen valinta 5 Automaattinen viritysjärjestelmä, Oma säätö, Hieno säätö, Muokkaus 6-7 Kasettinauhan toistaminen Toisto 8 Kuvanhaku kahdella nopeudella, Auto repeat VCR system.. 9 Kasettinauhalle nauhoittaminen Yksinkertainen nauhoitus - REC, Pika-ajastinnauhoitus (OTR-nauhoitus) Jos nauhoitusajat menevät päällekkäin. 10 Timer programme, Automaattinen tahdistus, PDC(VPS) 11 Ajastinnauhoitus ShowView-järjestelmää käyttäen 12 Muita toimintoja Indeksi +/- (Index+/-), Laskurin nollaus, Äänenmykistys, Lapsilukko 13 Kasetit, Kuvan säätö, Kutsu 14 Herätys (Wake up Timer), Aspect, Laskurin asetus, Unitoiminto (Sleep feature) 15 Dekooderi 16 Teksti-TV (Valinn.) 17 Kytkennät ja kopiointi Kopiointi Scart-liitäntä. 19 Ennen yhteydenottoa huoltoon. 20 Seuraavien sivujen kuvissa on esitetty ne painikkeet, joita sinun pitää painaa kaukoohjaimessa suorittaaksesi tarvittavan toiminnon. Kuvat osoittavat myös sen, mitä pitää näkyä ruudussa tai laitteen näytössä (jos sellainen on). 1

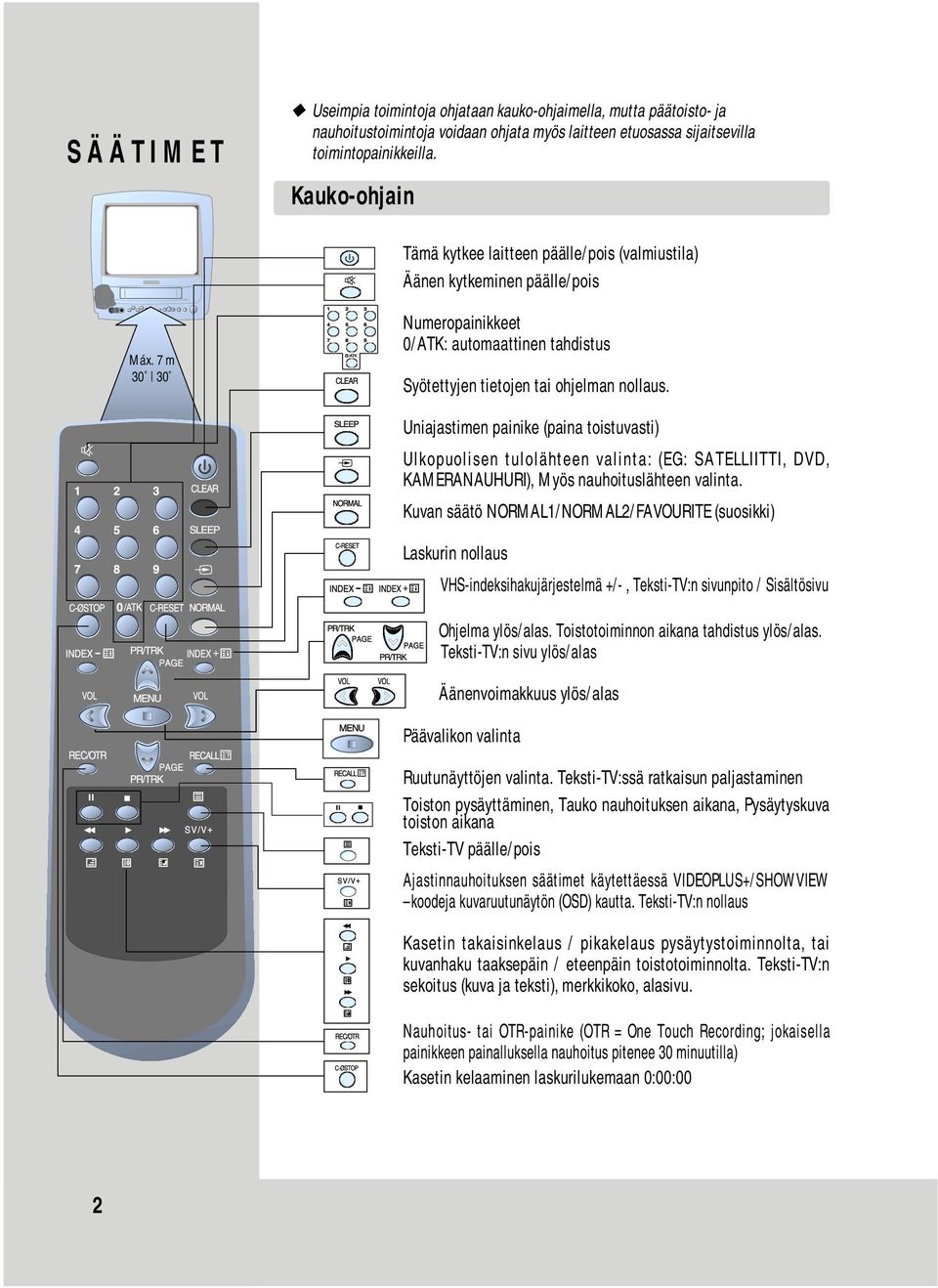

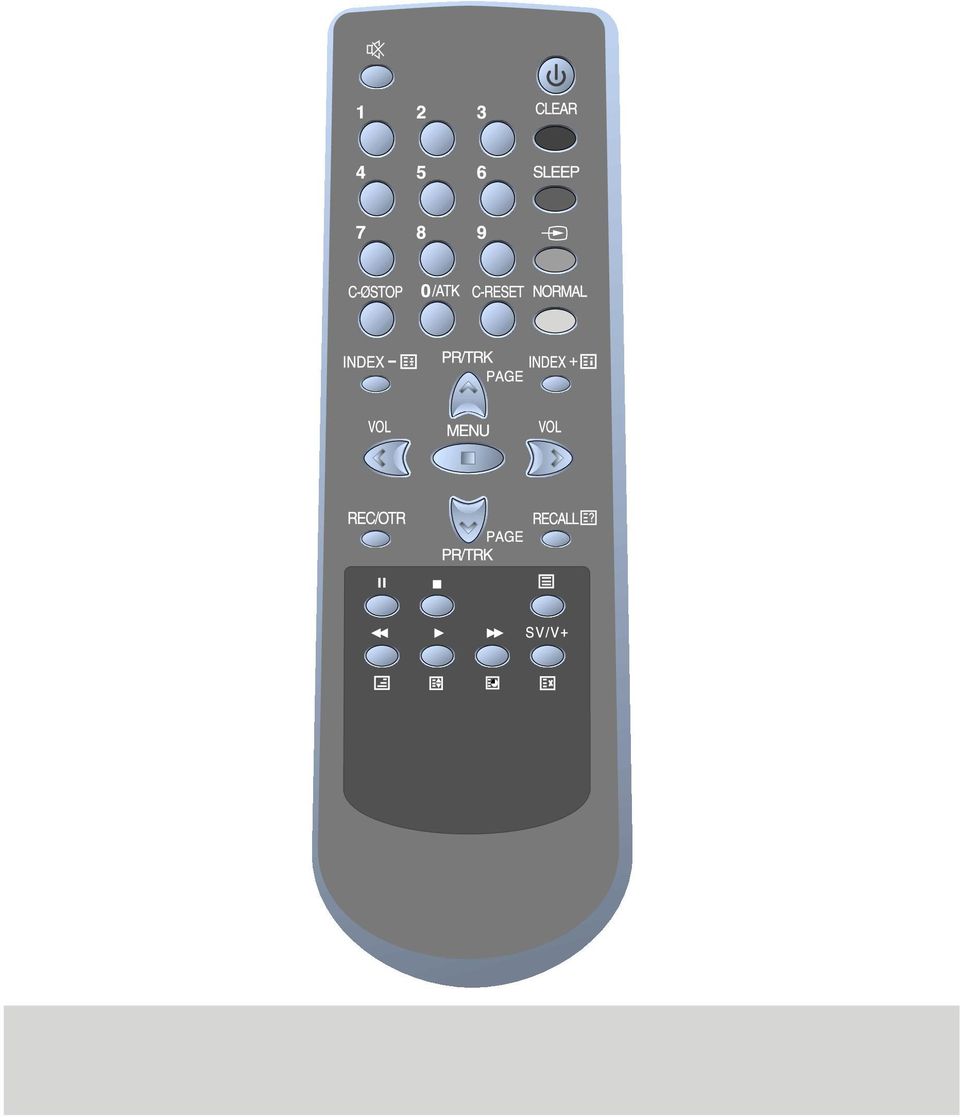

6 SÄÄTIMET Useimpia toimintoja ohjataan kauko-ohjaimella, mutta päätoisto- ja nauhoitustoimintoja voidaan ohjata myös laitteen etuosassa sijaitsevilla toimintopainikkeilla. Kauko-ohjain Tämä kytkee laitteen päälle/pois (valmiustila) Äänen kytkeminen päälle/pois Máx. 7 m Numeropainikkeet 0/ATK: automaattinen tahdistus Syötettyjen tietojen tai ohjelman nollaus. Uniajastimen painike (paina toistuvasti) Ulkopuolisen tulolähteen valinta: (EG: SATELLIITTI, DVD, KAMERANAUHURI), Myös nauhoituslähteen valinta. Kuvan säätö NORMAL1/NORMAL2/FAVOURITE (suosikki) Laskurin nollaus VHS-indeksihakujärjestelmä +/-, Teksti-TV:n sivunpito / Sisältösivu Ohjelma ylös/alas. Toistotoiminnon aikana tahdistus ylös/alas. Teksti-TV:n sivu ylös/alas Äänenvoimakkuus ylös/alas Päävalikon valinta Ruutunäyttöjen valinta. Teksti-TV:ssä ratkaisun paljastaminen Toiston pysäyttäminen, Tauko nauhoituksen aikana, Pysäytyskuva toiston aikana Teksti-TV päälle/pois Ajastinnauhoituksen säätimet käytettäessä VIDEOPLUS+/SHOWVIEW koodeja kuvaruutunäytön (OSD) kautta. Teksti-TV:n nollaus Kasetin takaisinkelaus / pikakelaus pysäytystoiminnolta, tai kuvanhaku taaksepäin / eteenpäin toistotoiminnolta. Teksti-TV:n sekoitus (kuva ja teksti), merkkikoko, alasivu. Nauhoitus- tai OTR-painike (OTR = One Touch Recording; jokaisella painikkeen painalluksella nauhoitus pitenee 30 minuutilla) Kasetin kelaaminen laskurilukemaan 0:00:00 2

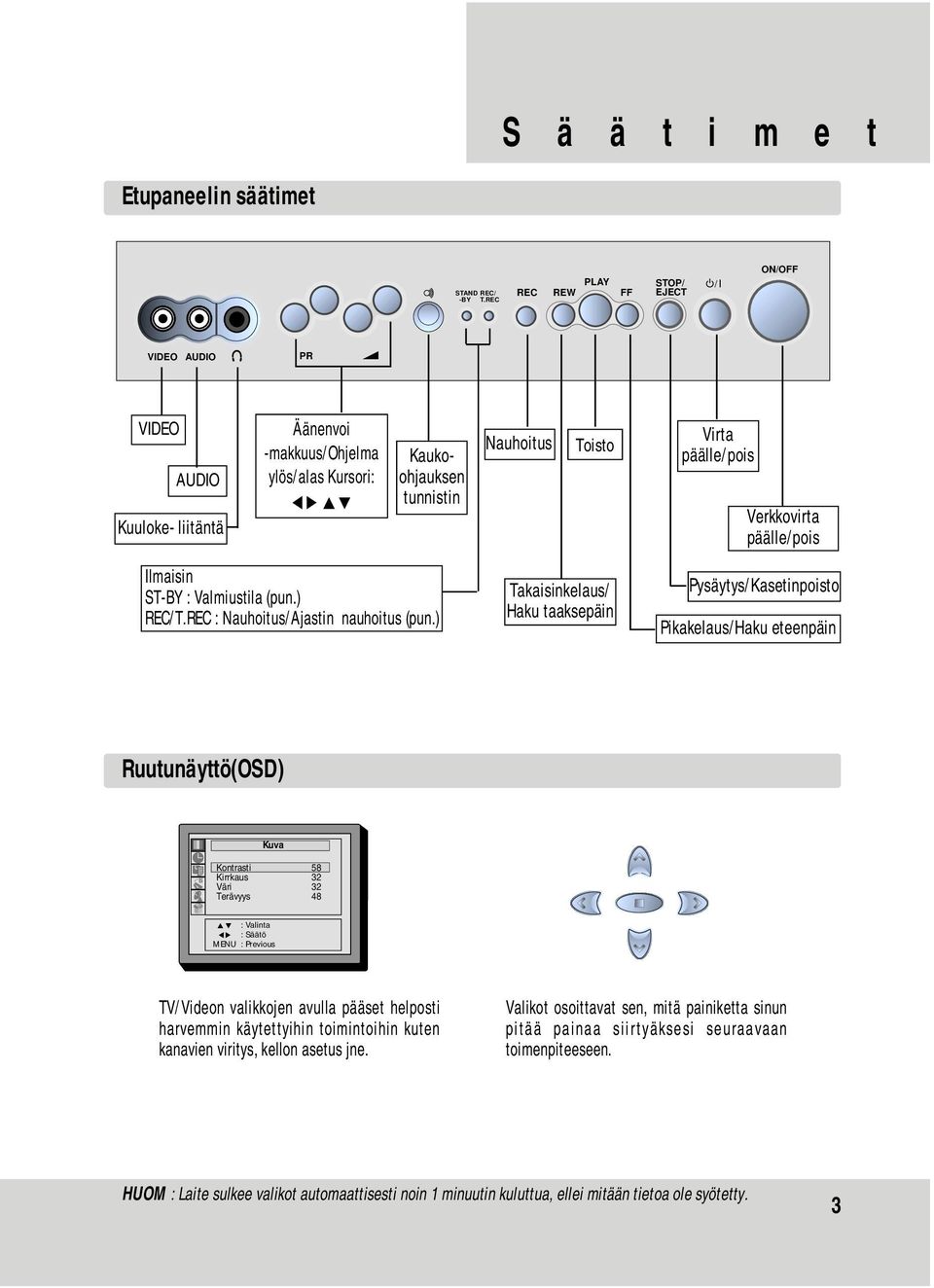

7 S ä ä t i m e t Etupaneelin säätimet STAND -BY REC/ T.REC PLAY REC REW FF STOP/ EJECT / I ON/OFF VIDEO AUDIO PR VIDEO AUDIO Kuuloke- liitäntä Äänenvoi -makkuus/ohjelma ylös/alas Kursori: CB VW Kaukoohjauksen tunnistin Ilmaisin ST-BY : Valmiustila (pun.) REC/T.REC : Nauhoitus/Ajastin nauhoitus (pun.) Nauhoitus Toisto Takaisinkelaus/ Haku taaksepäin Virta päälle/pois Verkkovirta päälle/pois Pysäytys/Kasetinpoisto Pikakelaus/Haku eteenpäin Ruutunäyttö(OSD) Kuva Kontrasti 58 Kirrkaus 32 Väri 32 Terävyys 48 VW : Valinta CB : Säätö MENU : Previous TV/Videon valikkojen avulla pääset helposti harvemmin käytettyihin toimintoihin kuten kanavien viritys, kellon asetus jne. Valikot osoittavat sen, mitä painiketta sinun pitää painaa siirtyäksesi seuraavaan toimenpiteeseen. HUOM : Laite sulkee valikot automaattisesti noin 1 minuutin kuluttua, ellei mitään tietoa ole syötetty. 3

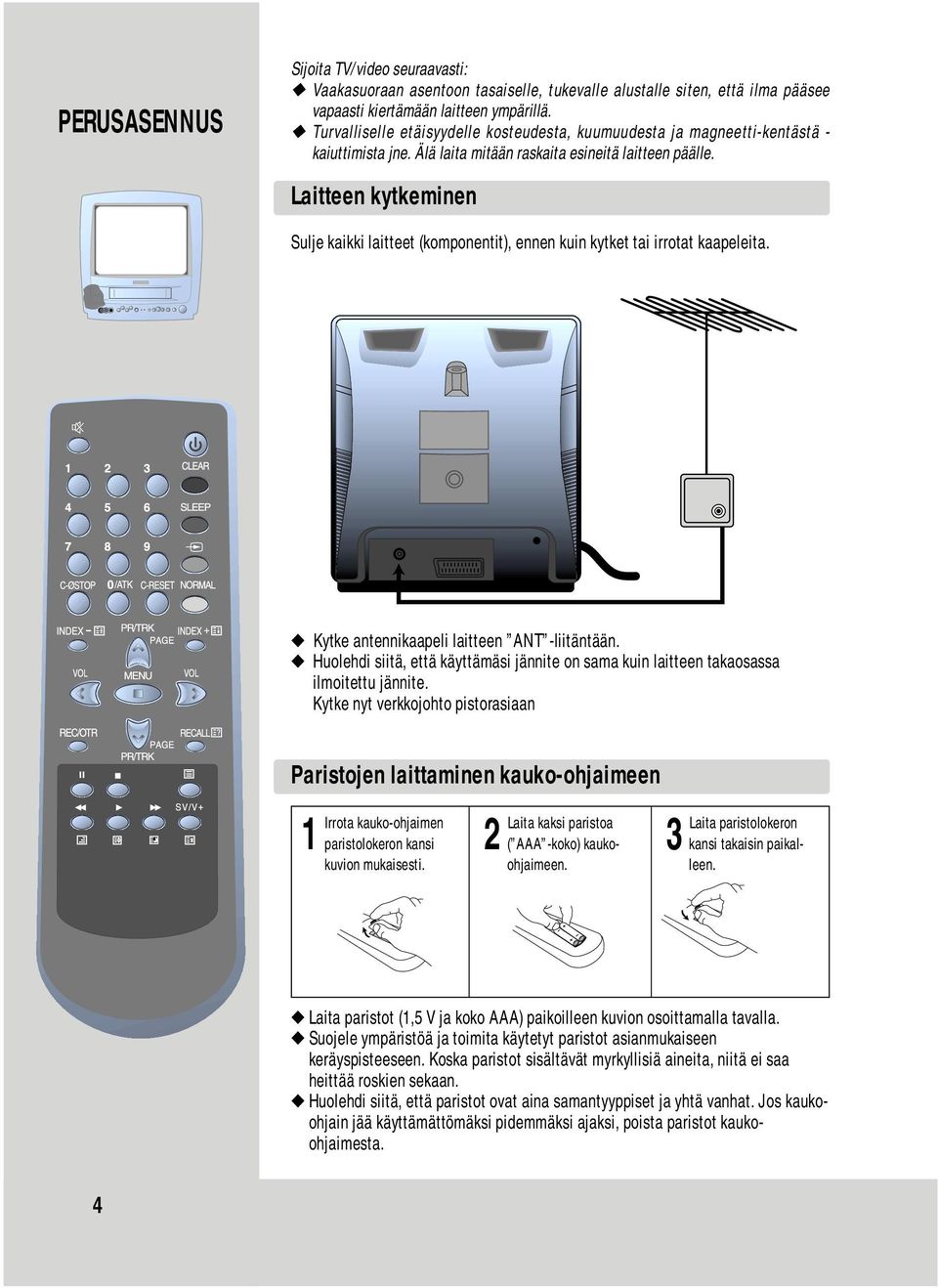

8 PERUSASENNUS Sijoita TV/video seuraavasti: Vaakasuoraan asentoon tasaiselle, tukevalle alustalle siten, että ilma pääsee vapaasti kiertämään laitteen ympärillä. Turvalliselle etäisyydelle kosteudesta, kuumuudesta ja magneetti-kentästä - kaiuttimista jne. Älä laita mitään raskaita esineitä laitteen päälle. Laitteen kytkeminen Sulje kaikki laitteet (komponentit), ennen kuin kytket tai irrotat kaapeleita. Kytke antennikaapeli laitteen ANT -liitäntään. Huolehdi siitä, että käyttämäsi jännite on sama kuin laitteen takaosassa ilmoitettu jännite. Kytke nyt verkkojohto pistorasiaan Paristojen laittaminen kauko-ohjaimeen 1 Irrota kauko-ohjaimen paristolokeron kansi kuvion mukaisesti. 2 Laita kaksi paristoa ( AAA -koko) kaukoohjaimeen. 3 Laita paristolokeron kansi takaisin paikalleen. Laita paristot (1,5 V ja koko AAA) paikoilleen kuvion osoittamalla tavalla. Suojele ympäristöä ja toimita käytetyt paristot asianmukaiseen keräyspisteeseen. Koska paristot sisältävät myrkyllisiä aineita, niitä ei saa heittää roskien sekaan. Huolehdi siitä, että paristot ovat aina samantyyppiset ja yhtä vanhat. Jos kaukoohjain jää käyttämättömäksi pidemmäksi ajaksi, poista paristot kaukoohjaimesta. 4

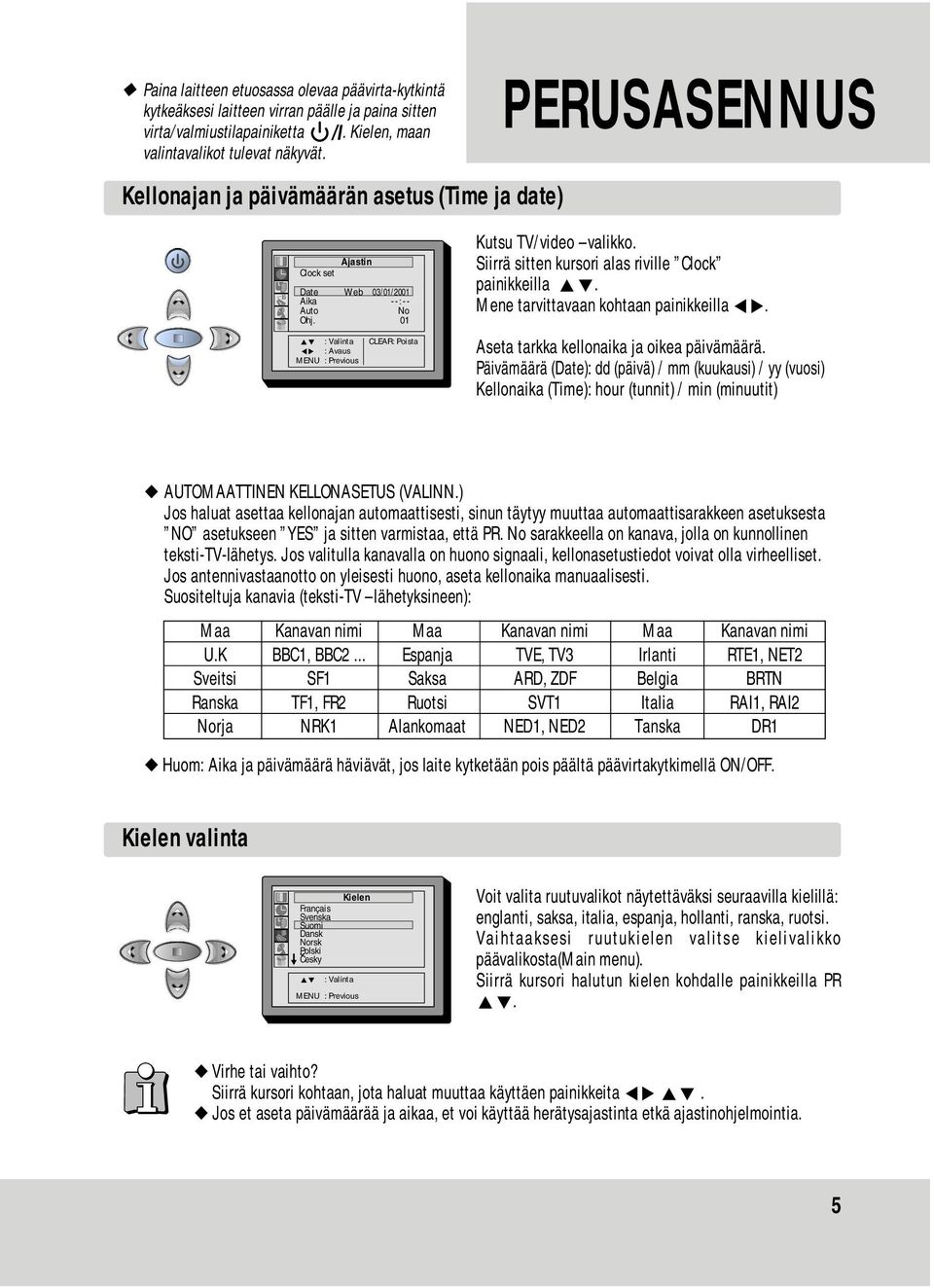

9 Paina laitteen etuosassa olevaa päävirta-kytkintä kytkeäksesi laitteen virran päälle ja paina sitten virta/valmiustilapainiketta /I. Kielen, maan valintavalikot tulevat näkyvät. PERUSASENNUS Kellonajan ja päivämäärän asetus (Time ja date) Ajastin Clock set Date Web 03/01/2001 Aika --:-- Auto No Ohj. 01 VW : Valinta CLEAR: Poista CB : Avaus MENU : Previous Kutsu TV/video valikko. Siirrä sitten kursori alas riville Clock painikkeilla VW. Mene tarvittavaan kohtaan painikkeilla CB. Aseta tarkka kellonaika ja oikea päivämäärä. Päivämäärä (Date): dd (päivä) / mm (kuukausi) / yy (vuosi) Kellonaika (Time): hour (tunnit) / min (minuutit) AUTOMAATTINEN KELLONASETUS (VALINN.) Jos haluat asettaa kellonajan automaattisesti, sinun täytyy muuttaa automaattisarakkeen asetuksesta NO asetukseen YES ja sitten varmistaa, että PR. No sarakkeella on kanava, jolla on kunnollinen teksti-tv-lähetys. Jos valitulla kanavalla on huono signaali, kellonasetustiedot voivat olla virheelliset. Jos antennivastaanotto on yleisesti huono, aseta kellonaika manuaalisesti. Suositeltuja kanavia (teksti-tv lähetyksineen): Maa Kanavan nimi Maa Kanavan nimi Maa Kanavan nimi U.K BBC1, BBC2... Espanja TVE, TV3 Irlanti RTE1, NET2 Sveitsi SF1 Saksa ARD, ZDF Belgia BRTN Ranska TF1, FR2 Ruotsi SVT1 Italia RAI1, RAI2 Norja NRK1 Alankomaat NED1, NED2 Tanska DR1 Huom: Aika ja päivämäärä häviävät, jos laite kytketään pois päältä päävirtakytkimellä ON/OFF. Kielen valinta Français Svenska Suomi Dansk Norsk Polski W Cesky Kielen VW : Valinta MENU : Previous Voit valita ruutuvalikot näytettäväksi seuraavilla kielillä: englanti, saksa, italia, espanja, hollanti, ranska, ruotsi. Vaihtaaksesi ruutukielen valitse kielivalikko päävalikosta(main menu). Siirrä kursori halutun kielen kohdalle painikkeilla PR VW. Virhe tai vaihto? Siirrä kursori kohtaan, jota haluat muuttaa käyttäen painikkeita CB VW. Jos et aseta päivämäärää ja aikaa, et voi käyttää herätysajastinta etkä ajastinohjelmointia. 5

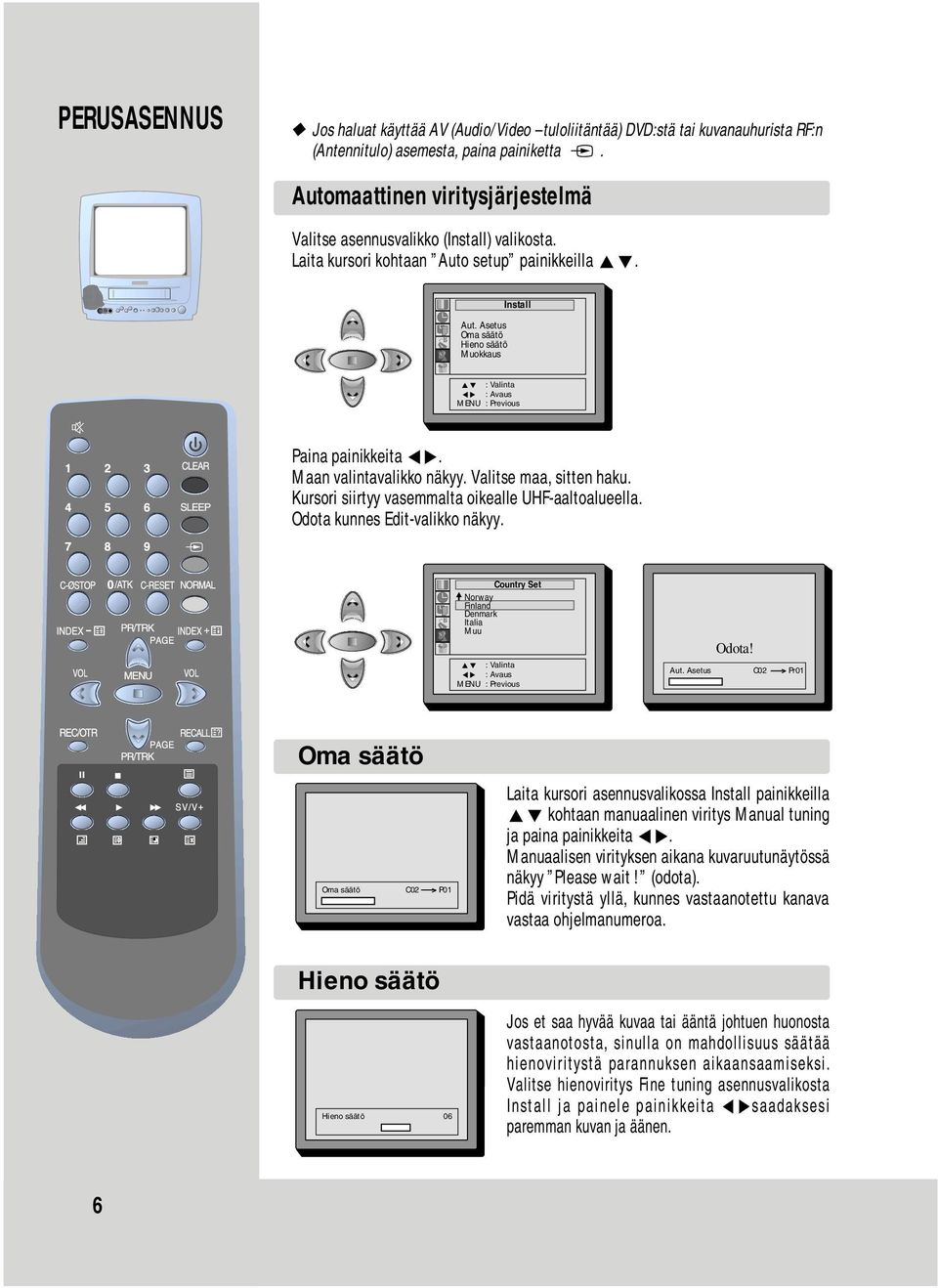

10 PERUSASENNUS Jos haluat käyttää AV (Audio/Video tuloliitäntää) DVD:stä tai kuvanauhurista RF:n (Antennitulo) asemesta, paina painiketta. Automaattinen viritysjärjestelmä Valitse asennusvalikko (Install) valikosta. Laita kursori kohtaan Auto setup painikkeilla VW. Install Aut. Asetus Oma säätö Hieno säätö Muokkaus VW : Valinta CB : Avaus MENU : Previous Paina painikkeita CB. Maan valintavalikko näkyy. Valitse maa, sitten haku. Kursori siirtyy vasemmalta oikealle UHF-aaltoalueella. Odota kunnes Edit-valikko näkyy. Country Set Norway Finland Denmark Italia Muu W VW : Valinta CB : Avaus MENU : Previous Odota! Aut. Asetus C02 > Pr01 Oma säätö Oma säätö C02 > P01 Laita kursori asennusvalikossa Install painikkeilla VW kohtaan manuaalinen viritys Manual tuning ja paina painikkeita CB. Manuaalisen virityksen aikana kuvaruutunäytössä näkyy Please wait! (odota). Pidä viritystä yllä, kunnes vastaanotettu kanava vastaa ohjelmanumeroa. Hieno säätö Hieno säätö 06 Jos et saa hyvää kuvaa tai ääntä johtuen huonosta vastaanotosta, sinulla on mahdollisuus säätää hienoviritystä parannuksen aikaansaamiseksi. Valitse hienoviritys Fine tuning asennusvalikosta Install ja painele painikkeita CBsaadaksesi paremman kuvan ja äänen. 6

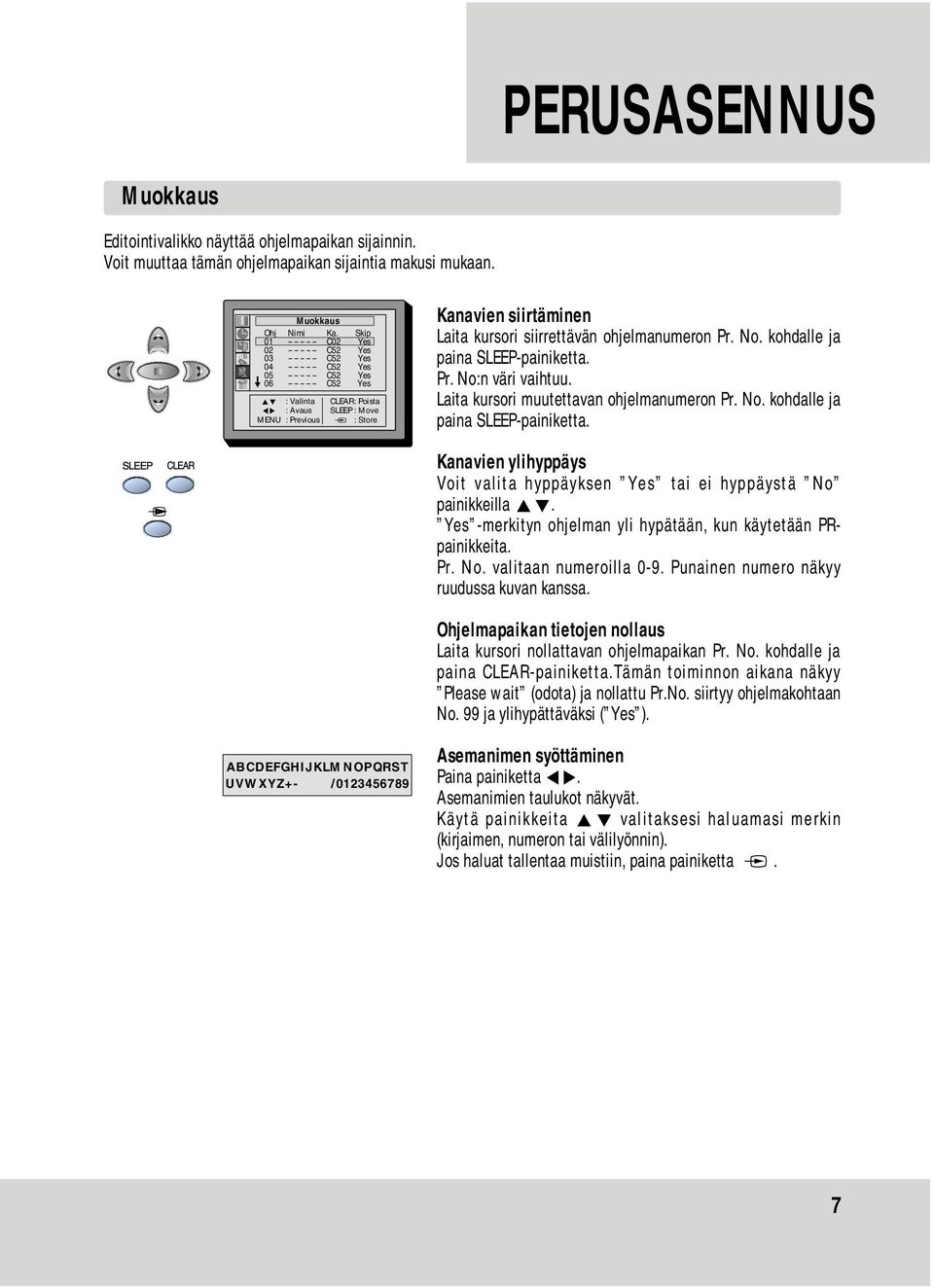

11 PERUSASENNUS Muokkaus Editointivalikko näyttää ohjelmapaikan sijainnin. Voit muuttaa tämän ohjelmapaikan sijaintia makusi mukaan. Muokkaus Ohj Nimi Ka. Skip C02 Yes C52 Yes C52 Yes C52 Yes C52 Yes W C52 Yes VW : Valinta CLEAR: Poista CB : Avaus SLEEP : Move MENU : Previous : Store Kanavien siirtäminen Laita kursori siirrettävän ohjelmanumeron Pr. No. kohdalle ja paina SLEEP-painiketta. Pr. No:n väri vaihtuu. Laita kursori muutettavan ohjelmanumeron Pr. No. kohdalle ja paina SLEEP-painiketta. Kanavien ylihyppäys Voit valita hyppäyksen Yes tai ei hyppäystä No painikkeilla VW. Yes -merkityn ohjelman yli hypätään, kun käytetään PRpainikkeita. Pr. No. valitaan numeroilla 0-9. Punainen numero näkyy ruudussa kuvan kanssa. Ohjelmapaikan tietojen nollaus Laita kursori nollattavan ohjelmapaikan Pr. No. kohdalle ja paina CLEAR-painiketta.Tämän toiminnon aikana näkyy Please wait (odota) ja nollattu Pr.No. siirtyy ohjelmakohtaan No. 99 ja ylihypättäväksi ( Yes ). ABCDEFGHIJKLMNOPQRST UVWXYZ+- / Asemanimen syöttäminen Paina painiketta CB. Asemanimien taulukot näkyvät. Käytä painikkeita VW valitaksesi haluamasi merkin (kirjaimen, numeron tai välilyönnin). Jos haluat tallentaa muistiin, paina painiketta. 7

12 KASETTINAUHAN t o i s t a m i n e n Laite on kytketty päälle päävirtakytkimellä ja virta/valmiustila-painikkeella. Toisto Työnnä kuvakasetti varovasti kasettipesään kuvion mukaisesti ikkunapuolen osoittaessa ylöspäin. B PLAY SP L STOP EJECT Käynnistä toisto kauko-ohjaimen tai laitteen etupaneelissa olevalla painikkeella B. Pysäytä toisto kauko-ohjaimen tai laitteen etupaneelissa olevalla painikkeella L. Kasetti tulee ulos vain, kun painat etupaneelissa olevaa pysäytys/kasetinpoistopainiketta. F FF G REW K STILL Pikakelaus (FF) pysäytystoiminnolta käyttäessä kauko-ohjaimen tai etupaneelin painiketta F. Takaisinkelaus (REW) pysäytystoiminnolta käyttäessäsi kauko-ohjaimen tai etupaneelin painiketta G. Pysäytyskuva toiston aikana käytettäessä taukopainiketta K. Pienempi kuva saattaa näkyä kytkettäessä hakutoiminnolta toistotoiminnolle. Tämä ei ole virhetoiminto. Kun laitat kasettipesään suojatun kasetin (esim. nauhoitetun elokuvan), toisto alkaa automaattisesti. Haun aikana ei kuulu ääntä. Toiston aikana voi esiintyä vaakasuoria raitoja, jotka johtuvat epätarkasta tahdistuksesta (toistettaessa huonoa nauhaa tai nauhaa, joka on nauhoitettu toisella laitteella). Käytä toiston aikana painikkeita PR/TRK tai yritä automaattista tahdistusta käyttämällä 0/ATK-painiketta parantaaksesi kuvaa. 8

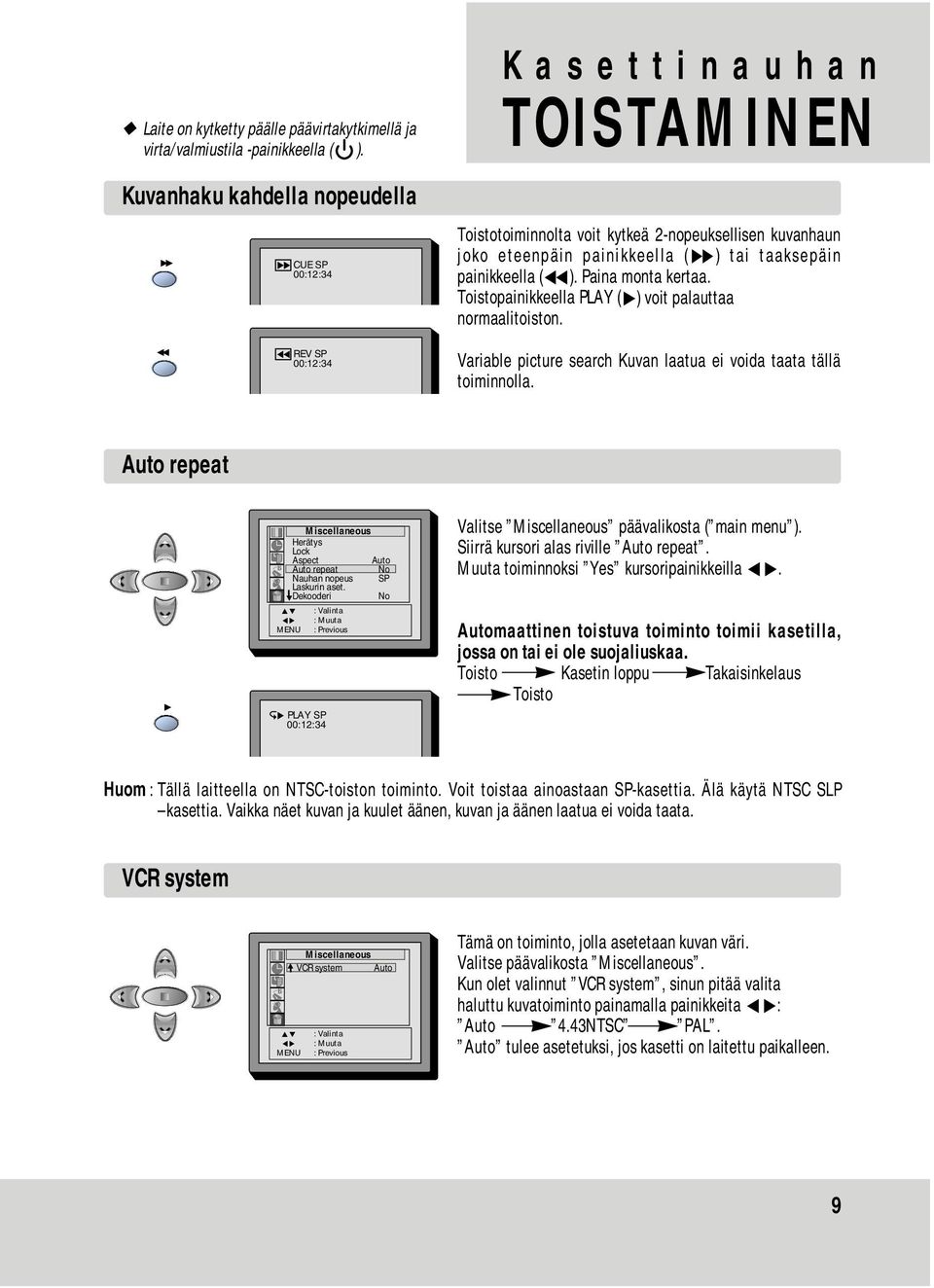

13 Laite on kytketty päälle päävirtakytkimellä ja virta/valmiustila -painikkeella ( ). Kuvanhaku kahdella nopeudella F CUE SP G REV SP Kasettinauhan TOISTAMINEN Toistotoiminnolta voit kytkeä 2-nopeuksellisen kuvanhaun joko eteenpäin painikkeella (F) tai taaksepäin painikkeella (G). Paina monta kertaa. Toistopainikkeella PLAY (B) voit palauttaa normaalitoiston. Variable picture search Kuvan laatua ei voida taata tällä toiminnolla. Auto repeat Miscellaneous Herätys Lock Aspect Auto Auto repeat No Nauhan nopeus SP Laskurin aset. WDekooderi No VW CB MENU B PLAY SP : Valinta : Muuta : Previous Valitse Miscellaneous päävalikosta ( main menu ). Siirrä kursori alas riville Auto repeat. Muuta toiminnoksi Yes kursoripainikkeilla CB. Automaattinen toistuva toiminto toimii kasetilla, jossa on tai ei ole suojaliuskaa. Toisto Kasetin loppu Takaisinkelaus Toisto Huom : Tällä laitteella on NTSC-toiston toiminto. Voit toistaa ainoastaan SP-kasettia. Älä käytä NTSC SLP kasettia. Vaikka näet kuvan ja kuulet äänen, kuvan ja äänen laatua ei voida taata. VCR system W Miscellaneous VCR system Auto VW : Valinta CB : Muuta MENU : Previous Tämä on toiminto, jolla asetetaan kuvan väri. Valitse päävalikosta Miscellaneous. Kun olet valinnut VCR system, sinun pitää valita haluttu kuvatoiminto painamalla painikkeita CB: Auto 4.43NTSC PAL. Auto tulee asetetuksi, jos kasetti on laitettu paikalleen. 9

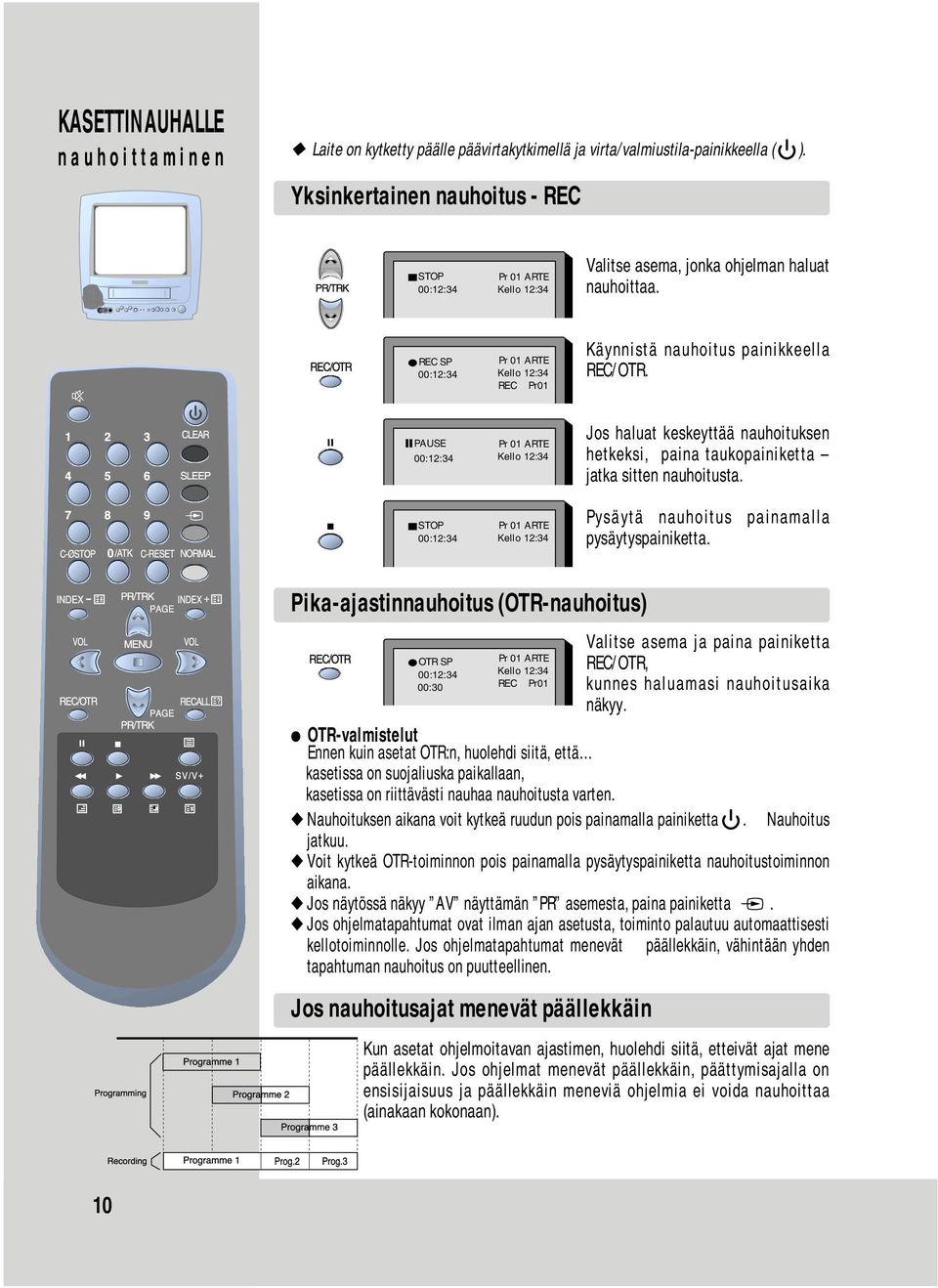

14 KASETTINAUHALLE nauhoittaminen Laite on kytketty päälle päävirtakytkimellä ja virta/valmiustila-painikkeella ( ). Yksinkertainen nauhoitus - REC LSTOP Valitse asema, jonka ohjelman haluat nauhoittaa. MREC SP REC Pr01 Käynnistä nauhoitus painikkeella REC/OTR. PAUSE LSTOP Jos haluat keskeyttää nauhoituksen hetkeksi, paina taukopainiketta jatka sitten nauhoitusta. Pysäytä nauhoitus painamalla pysäytyspainiketta. Pika-ajastinnauhoitus (OTR-nauhoitus) MOTR SP 00:30 REC Pr01 OTR-valmistelut Ennen kuin asetat OTR:n, huolehdi siitä, että kasetissa on suojaliuska paikallaan, kasetissa on riittävästi nauhaa nauhoitusta varten. Nauhoituksen aikana voit kytkeä ruudun pois painamalla painiketta. Nauhoitus jatkuu. Voit kytkeä OTR-toiminnon pois painamalla pysäytyspainiketta nauhoitustoiminnon aikana. Jos näytössä näkyy AV näyttämän PR asemesta, paina painiketta. Jos ohjelmatapahtumat ovat ilman ajan asetusta, toiminto palautuu automaattisesti kellotoiminnolle. Jos ohjelmatapahtumat menevät päällekkäin, vähintään yhden tapahtuman nauhoitus on puutteellinen. Jos nauhoitusajat menevät päällekkäin Valitse asema ja paina painiketta REC/OTR, kunnes haluamasi nauhoitusaika näkyy. Kun asetat ohjelmoitavan ajastimen, huolehdi siitä, etteivät ajat mene päällekkäin. Jos ohjelmat menevät päällekkäin, päättymisajalla on ensisijaisuus ja päällekkäin meneviä ohjelmia ei voida nauhoittaa (ainakaan kokonaan). 10

15 Ajastinnauhoituksessa kello, päivämäärä ja asemat (kanavat) pitää olla oikein asetettu. Laita kasettipesään kasetti, jossa on liuska paikallaan (sivu 14) ja riittävästi nauhaa nauhoitusta varten. Syöttääksesi asemanumerot käytä kursoripainikkeita VW. Timer programme Timer Programme Dat Stat Loppu No Ohj PDC SP/LP :18 17:15 No SP :-- --:-- No SP :-- --:--- No SP :-- --:--- No SP :-- --:--- No SP :-- --:--- No SP VW : Muuta CLEAR: Poista CB : Valinta : Store MENU : Previous Kasettinauhalle NAUHOITTAMINEN Valitse Timer programme. Valitse vapaa ajastinmuisti (tapahtumakohta). Aseta - Pr. No - päivämäärä (date, daily = day (päivä) ruudussa, sun sat (su la) - alkamisaika (start) ja päättymisaika (end) - nauhoitusnopeus (SP/LP). Automaattinen tahdistus Voit kytke laitteen pois päältä nauhoituksen aikana valmiustilapainikkeella. Älä käytä laitteen etupaneelissa olevaa päävirtakytkin (ON/OFF) Laite kytkeytyy päälle ja pois päältä ajastinnauhoituksen ohjelmoinnin mukaisesti. Jos olet tehnyt virheen, siirry muutettavaan kohtaan painikkeilla VWCB ja muuta asetusta. Nauhuri poistaa kasetin, jos kasetissa ei ole suojaliuska paikallaan. Et pääse asennusvalikkoon ( Install menu ), kun on asetettu Timer programme. Tämä tarkoittaa sitä, että jos haluat mennä asennusvalikkoon, sinun pitää nollata kaikki tiedot ajastinohjelmassa Timer programme. Valitse poistettava tai muutettava ohjelmointi. Jos haluat nollata tämän ohjelmoinnin, paina painiketta CLEAR. Jos painat painiketta 0/TRK toistotoiminnon aikana, laite käyttää automaattista tahdistustoimintoa uudelleen. PDC(VPS) Jos ohjelma alkaa myöhemmin tai se ylittyy, television ohjelmantunnistuksen toiminnon PDC (VPS) avulla ajastinohjatun nauhoituksen aloitus ja lopetus tapahtuu todellisen (esim. myöhästyneen) lähetysajan mukaan. Harvoissa tapauksissa, esim. huono vastaanotto tai TV-aseman virhe voi pysäyttää PDC (VPS) toiminnon. Mikäli näin tapahtuu, laita PDC (VPS toiminto asentoon NO, kun ohjelmoit ajastimen. Pidennä nauhoitusaikaa muutamalla minuutilla, kun PDC (VPS) toiminto on pois päältä. TV-oppaasi saattaa näyttää PDC (VPS) toiminnon aloitusajaksi erilaisen kuin normaaliohjelman aloitusajaksi; huolehdi siitä, että asetat PDC(VPS) toiminnon aloitusajan. Jos haluat nauhoittaa satelliittivastaanottimesta, valitse PR :n alla satelliittiohjelman paikka tai AV (riippuen antennikaapelin tai SCART-kaapelin kytkennästä). Huom: Jätä satelliittiviritin päälle ja ohjelmalle, jonka haluat nauhoittaa. 11

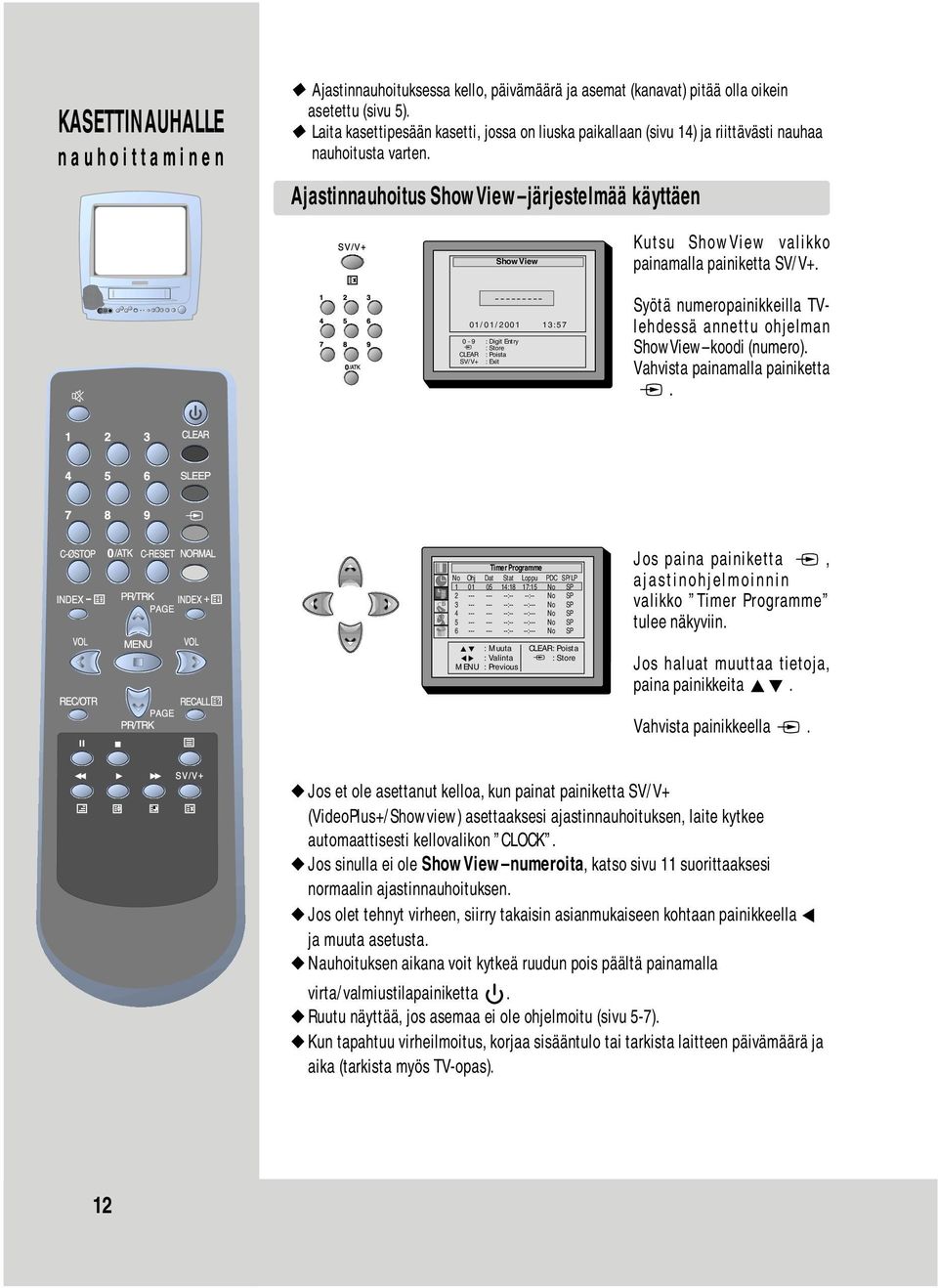

16 KASETTINAUHALLE nauhoittaminen Ajastinnauhoituksessa kello, päivämäärä ja asemat (kanavat) pitää olla oikein asetettu (sivu 5). Laita kasettipesään kasetti, jossa on liuska paikallaan (sivu 14) ja riittävästi nauhaa nauhoitusta varten. Ajastinnauhoitus ShowView järjestelmää käyttäen ShowView /01/ : : Digit Entry : Store CLEAR : Poista SV/V+ : Exit Kutsu ShowView valikko painamalla painiketta SV/V+. Syötä numeropainikkeilla TVlehdessä annettu ohjelman ShowView koodi (numero). Vahvista painamalla painiketta. Timer Programme Dat Stat Loppu No Ohj PDC SP/LP :18 17:15 No SP :-- --:-- No SP :-- --:--- No SP :-- --:--- No SP :-- --:--- No SP :-- --:--- No SP VW : Muuta CLEAR: Poista CB : Valinta : Store MENU : Previous Jos paina painiketta, ajastinohjelmoinnin valikko Timer Programme tulee näkyviin. Jos haluat muuttaa tietoja, paina painikkeita VW. Vahvista painikkeella. Jos et ole asettanut kelloa, kun painat painiketta SV/V+ (VideoPlus+/Showview) asettaaksesi ajastinnauhoituksen, laite kytkee automaattisesti kellovalikon CLOCK. Jos sinulla ei ole ShowView numeroita, katso sivu 11 suorittaaksesi normaalin ajastinnauhoituksen. Jos olet tehnyt virheen, siirry takaisin asianmukaiseen kohtaan painikkeella C ja muuta asetusta. Nauhoituksen aikana voit kytkeä ruudun pois päältä painamalla virta/valmiustilapainiketta. Ruutu näyttää, jos asemaa ei ole ohjelmoitu (sivu 5-7). Kun tapahtuu virheilmoitus, korjaa sisääntulo tai tarkista laitteen päivämäärä ja aika (tarkista myös TV-opas). 12

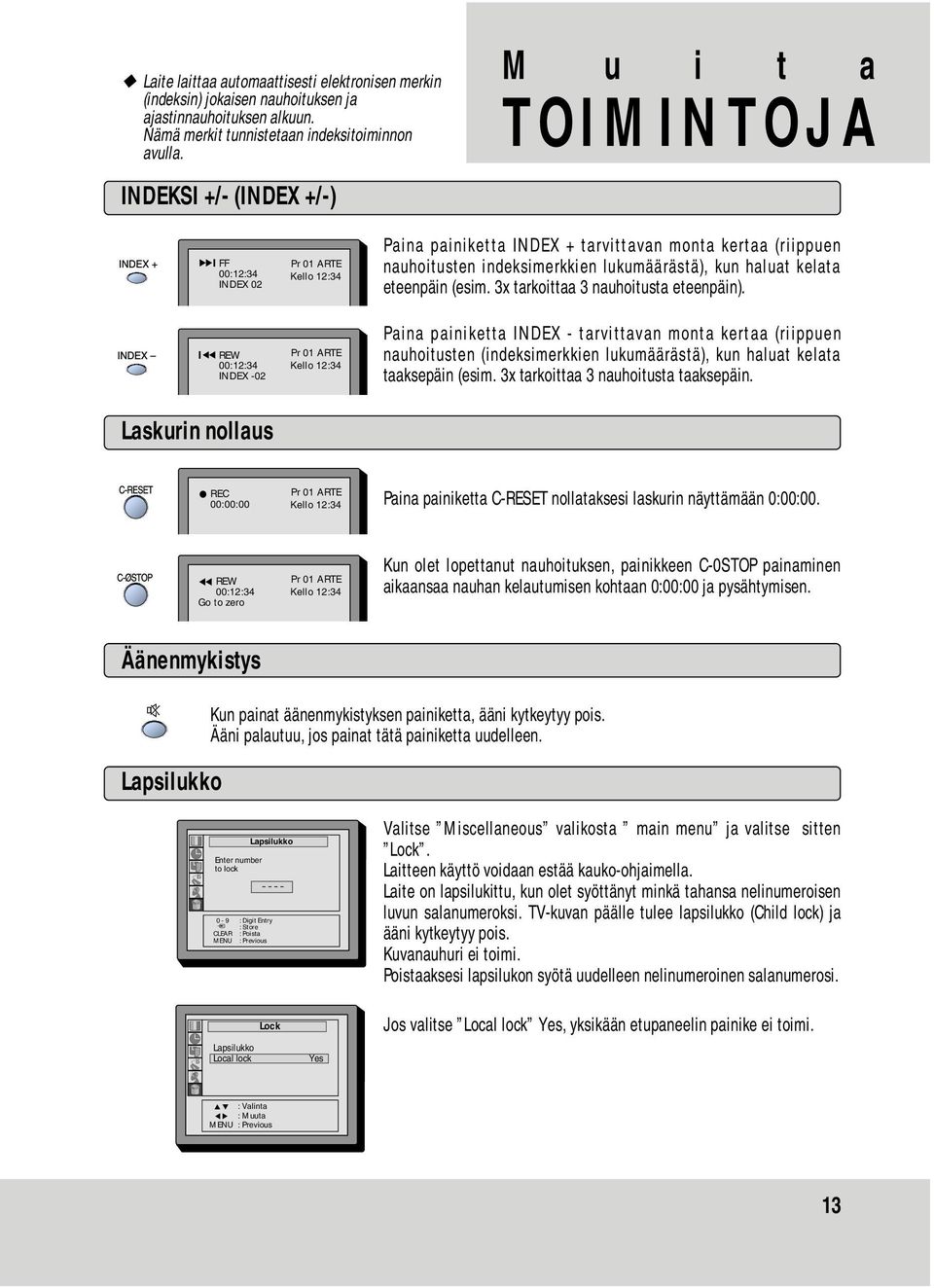

17 Laite laittaa automaattisesti elektronisen merkin (indeksin) jokaisen nauhoituksen ja ajastinnauhoituksen alkuun. Nämä merkit tunnistetaan indeksitoiminnon avulla. INDEKSI +/- (INDEX +/-) M u i t a TOIMINTOJA FI FF INDEX 02 IG REW INDEX -02 Laskurin nollaus Paina painiketta INDEX + tarvittavan monta kertaa (riippuen nauhoitusten indeksimerkkien lukumäärästä), kun haluat kelata eteenpäin (esim. 3x tarkoittaa 3 nauhoitusta eteenpäin). Paina painiketta INDEX - tarvittavan monta kertaa (riippuen nauhoitusten (indeksimerkkien lukumäärästä), kun haluat kelata taaksepäin (esim. 3x tarkoittaa 3 nauhoitusta taaksepäin. M REC 00:00:00 Paina painiketta C-RESET nollataksesi laskurin näyttämään 0:00:00. G REW Go to zero Kun olet lopettanut nauhoituksen, painikkeen C-0STOP painaminen aikaansaa nauhan kelautumisen kohtaan 0:00:00 ja pysähtymisen. Äänenmykistys Lapsilukko Kun painat äänenmykistyksen painiketta, ääni kytkeytyy pois. Ääni palautuu, jos painat tätä painiketta uudelleen. Lapsilukko Enter number to lock 0-9 : Digit Entry : Store CLEAR : Poista MENU : Previous ---- Lock Lapsilukko Local lock Yes Valitse Miscellaneous valikosta main menu ja valitse sitten Lock. Laitteen käyttö voidaan estää kauko-ohjaimella. Laite on lapsilukittu, kun olet syöttänyt minkä tahansa nelinumeroisen luvun salanumeroksi. TV-kuvan päälle tulee lapsilukko (Child lock) ja ääni kytkeytyy pois. Kuvanauhuri ei toimi. Poistaaksesi lapsilukon syötä uudelleen nelinumeroinen salanumerosi. Jos valitse Local lock Yes, yksikään etupaneelin painike ei toimi. VW : Valinta CB : Muuta MENU : Previous 13

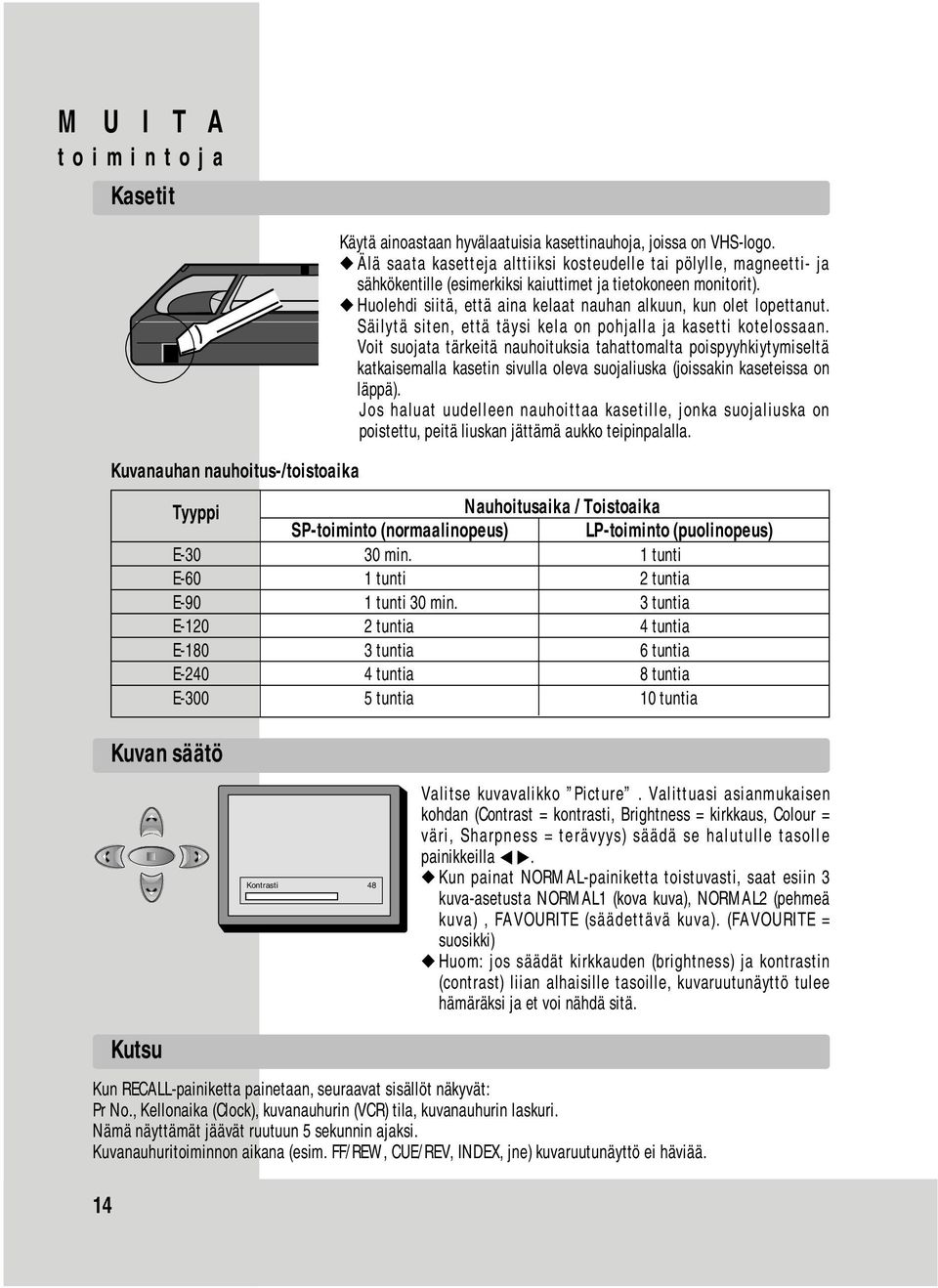

18 M U I T A toimintoja Kasetit Kuvanauhan nauhoitus-/toistoaika Käytä ainoastaan hyvälaatuisia kasettinauhoja, joissa on VHS-logo. Älä saata kasetteja alttiiksi kosteudelle tai pölylle, magneetti- ja sähkökentille (esimerkiksi kaiuttimet ja tietokoneen monitorit). Huolehdi siitä, että aina kelaat nauhan alkuun, kun olet lopettanut. Säilytä siten, että täysi kela on pohjalla ja kasetti kotelossaan. Voit suojata tärkeitä nauhoituksia tahattomalta poispyyhkiytymiseltä katkaisemalla kasetin sivulla oleva suojaliuska (joissakin kaseteissa on läppä). Jos haluat uudelleen nauhoittaa kasetille, jonka suojaliuska on poistettu, peitä liuskan jättämä aukko teipinpalalla. Tyyppi Nauhoitusaika / Toistoaika SP-toiminto (normaalinopeus) LP-toiminto (puolinopeus) E min. 1 tunti E-60 1 tunti 2 tuntia E-90 1 tunti 30 min. 3 tuntia E tuntia 4 tuntia E tuntia 6 tuntia E tuntia 8 tuntia E tuntia 10 tuntia Kuvan säätö Kontrasti 48 Valitse kuvavalikko Picture. Valittuasi asianmukaisen kohdan (Contrast = kontrasti, Brightness = kirkkaus, Colour = väri, Sharpness = terävyys) säädä se halutulle tasolle painikkeilla CB. Kun painat NORMAL-painiketta toistuvasti, saat esiin 3 kuva-asetusta NORMAL1 (kova kuva), NORMAL2 (pehmeä kuva), FAVOURITE (säädettävä kuva). (FAVOURITE = suosikki) Huom: jos säädät kirkkauden (brightness) ja kontrastin (contrast) liian alhaisille tasoille, kuvaruutunäyttö tulee hämäräksi ja et voi nähdä sitä. 14 Kutsu Kun RECALL-painiketta painetaan, seuraavat sisällöt näkyvät: Pr No., Kellonaika (Clock), kuvanauhurin (VCR) tila, kuvanauhurin laskuri. Nämä näyttämät jäävät ruutuun 5 sekunnin ajaksi. Kuvanauhuritoiminnon aikana (esim. FF/REW, CUE/REV, INDEX, jne) kuvaruutunäyttö ei häviää.

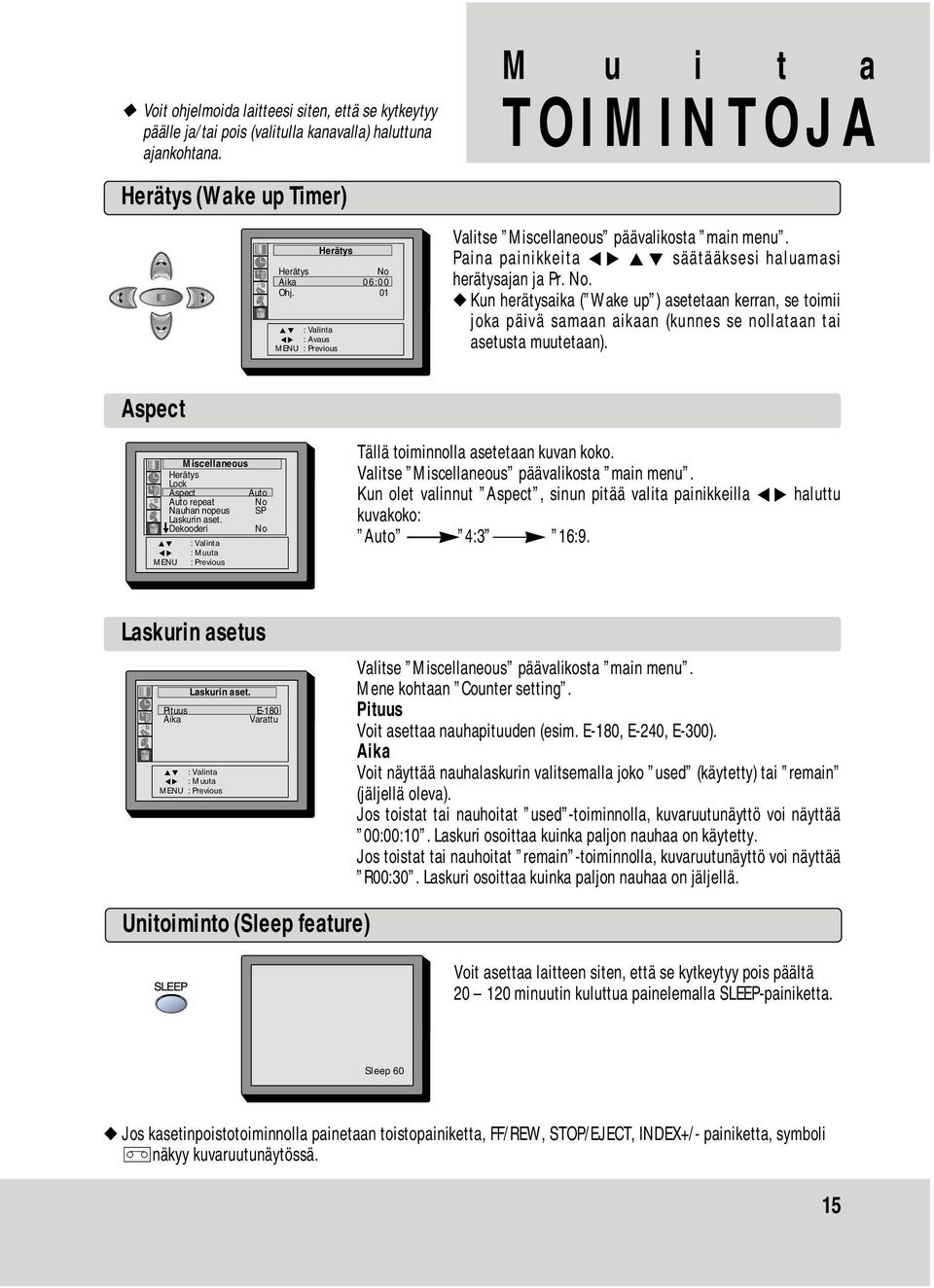

19 Voit ohjelmoida laitteesi siten, että se kytkeytyy päälle ja/tai pois (valitulla kanavalla) haluttuna ajankohtana. Herätys (Wake up Timer) Herätys Herätys No Aika 06:00 Ohj. 01 VW : Valinta CB : Avaus MENU : Previous M u i t a TOIMINTOJA Valitse Miscellaneous päävalikosta main menu. Paina painikkeita CB VW säätääksesi haluamasi herätysajan ja Pr. No. Kun herätysaika ( Wake up ) asetetaan kerran, se toimii joka päivä samaan aikaan (kunnes se nollataan tai asetusta muutetaan). Aspect Miscellaneous Herätys Lock Aspect Auto Auto repeat No Nauhan nopeus SP Laskurin aset. WDekooderi No VW CB MENU : Valinta : Muuta : Previous Tällä toiminnolla asetetaan kuvan koko. Valitse Miscellaneous päävalikosta main menu. Kun olet valinnut Aspect, sinun pitää valita painikkeilla CB haluttu kuvakoko: Auto 4:3 16:9. Laskurin asetus Laskurin aset. Pituus E-180 Aika Varattu VW : Valinta CB : Muuta MENU : Previous Valitse Miscellaneous päävalikosta main menu. Mene kohtaan Counter setting. Pituus Voit asettaa nauhapituuden (esim. E-180, E-240, E-300). Aika Voit näyttää nauhalaskurin valitsemalla joko used (käytetty) tai remain (jäljellä oleva). Jos toistat tai nauhoitat used -toiminnolla, kuvaruutunäyttö voi näyttää 00:00:10. Laskuri osoittaa kuinka paljon nauhaa on käytetty. Jos toistat tai nauhoitat remain -toiminnolla, kuvaruutunäyttö voi näyttää R00:30. Laskuri osoittaa kuinka paljon nauhaa on jäljellä. Unitoiminto (Sleep feature) Voit asettaa laitteen siten, että se kytkeytyy pois päältä minuutin kuluttua painelemalla SLEEP-painiketta. Sleep 60 Jos kasetinpoistotoiminnolla painetaan toistopainiketta, FF/REW, STOP/EJECT, INDEX+/- painiketta, symboli näkyy kuvaruutunäytössä. 15

20 M U I T A toimintoja Dekooderi Miscellaneous Herätys Lock Aspect Auto Auto repeat No Nauhan nopeus SP Laskurin aset. WDekooderi No VW CB MENU : Valinta : Muuta : Previous Tätä toimintoa käytetään kanavan virityksessä. Jos hankit itsellesi set-top boksin ja haluat katsella boksin kautta tulevaa ohjelmaa, kytke boksi tämän TV/Video yhdistelmän kanssa SCARTliitännällä ja laita dekooderin toiminto asennosta No asentoon Yes. Huom: Jos kytket boksin virran pois dekooderin toiminnon ollessa toiminnolla Yes, tämä TV/Video yhdistelmä säilyttää AV/1 toiminnon. 16

21 Teksti-TV (Valinn.) M u i t a TOIMINTOJA TEKSTI-TV:N KYTKEMINEN PÄÄLLE/POIS PÄÄLTÄ Paina teksti-tv painiketta ( ). Viimeksi näkynyt sisältösivu näkyy. Paina teksti-tv painiketta palauttaaksesi TV-toiminnon. TOP/FLOF TEKSTI-TV:N VÄRIPAINIKKEET Punainen, vihreä, keltainen ja sinivihreä kenttä näkyvät kuvaruudun alaosassa. Jos asema lähettää TOP- tai FLOF-tekstilähetystä (FASTEXT), paina kauko-ohjaimen vastaavaa väripainiketta, jolloin voit valita helposti haluamasi sivun. SIVUJEN VALINTA Numeropainikkeilla 0-9 syötetään sivunumero. Valittu sivunumero näkyy ruudun yläosassa ja sivu ilmestyy näkyviin hetken kuluttua. UP/DOWN-painikkeilla (ylös/alas) voit suurentaa tai pienentää parhaillaan näkyvää sivunumeroa. SISÄLTÖSIVU (INDEX) Voit kytkeä suoraan ohjelman esikatselulle (TOP-tekstillä) tai parhaillaan katseltavan ohjelman yleiskatsaukselle painamalla sisältöpainiketta INDEX ( ). SIVUN PITO Sivunumerolla voi olla monta alasivua, jotka vaihtuvat TV-aseman määrittämällä aikavälein. Alasivut ilmaistaan esimerkiksi 3/6 ja tämä näkyy ajan alapuolella. Tämä tarkoittaa, että sivunumerolla on kaikkiaan 6 alasivua ja nyt katselet parhaillaan kolmatta (3.) alasivua. Jos haluat katsella alasivua pitkähkön ajan, paina sivun pitopainiketta HOLD ( ). Näkyvän alasivun sisältö pysyy ruudussa ja mitään päivitystä eikä siirtymistä toisille alasivuille tapahdu. Painamalla sivun pitopainiketta HOLD ( ) uudelleen parhaillaan oleva alasivu näkyy. ALASIVUN KUTSUMINEN SUORAAN Paina alasivupainiketta SUBPAGE ( ), jolloin ruudun alaosassa näkyy Page No./----. Syötä numeropainikkeilla 0 9 haluamasi alasivun numero, esimerkiksi 2. sivu painelemalla numerot Haluttu alasivu etsitään ja se tulee näkyviin. Kun haluat poistaa alasivut, paina alasivupainiketta SUBPAGE ( ) uudelleen. TELEVISION KATSELU TEKSTI-TV TOIMINNON AIKANA Tietyt sivut päivitetään jatkuvasti, esimerkiksi, pörssikurssit, urheilutiedotukset ja viimeisemmät uutiset. Jos haluat katsella televisiota ja samanaikaisesti haluat saada tietoja esim. pörssikursseista, paina nollauspainiketta CANCEL ( ). Tavanomainen ohjelmaa näkyy yhä ja ruudun yläosassa näkyy teksti-tv :n symboli ( ). Painamalla nollauspainiketta CANCEL ( ) uudelleen tekstisivu näkyy päivitettyine tietoineen. VASTAUKSEN PALJASTAMINEN Tätä toimintoa voidaan käyttää tietyillä sivuilla esim. tietokilpailun vastauksen paljastamiseen ja piilottamiseen. Paina paljastuspainiketta REVEAL ( ) paljastaaksesi piilotetun vastauksen ja paina painiketta uudelleen piilottaaksesi sen. TV/TEKSTI-TV Kun haluat katsella TV-kuvaa ja teksti-tv sivuja samanaikaisesti, paina painiketta TV/Teksti-TV. Kun painat painiketta uudelleen, normaali näyttö palautuu. KONTRASTIN JA KIRKKAUDEN SÄÄTÄMINEN TEKSTI-TV -TOIMINNOLLA Painelemalla valikkopainiketta MENU teksti-tv toiminnolla ruudun alaosassa näkyy CONTRAST (kontrasti) ja BRIGHTNESS (kirkkaus). Voit säätää kontrastia ja kirkkautta kauko-ohjaimen vastaavilla väripainikkeilla. MERKKIKOON KAKSINKERTAISTAMINEN Painelemalla kokopainiketta SIZE ( ) merkkikoko muuttuu seuraavasti: Sivun ylempi puolisko Sivun alempi puolisko Normaali koko. 17

22 KYTKENNÄT ja kopiointi Kytke kaikki laitteet pois päältä, ennen kuin kytket tai irrotat kaapeleita. Kopiointi Kun haluat kopioida toisesta laitteesta omalle laitteellesi, nämä kahden laitteen AV-liitännät kytketään keskenään scart-kaapelilla ja valitaan ohjelmaksi AV käyttäen painiketta. (Tämän laitteen AV-liitäntä on laitteen takaosassa oleva Scart-liitäntä.) Laita toinen laite toistotoiminnolle ja oma laitteesi nauhoitustoiminnolle. Nauhoittaaksesi toiselle kuvanauhurille valitun aseman kuva ja ääni ovat aina käytettävissä EURO AV liitännässä. Valitse toisen kuvanauhurin AV-tuloliitäntä ja kytke laite nauhoitustoiminnolle. Kytke oma laitteesi toistotoiminnolle siinä kohdassa, josta haluat kopioinnin alkavan. 18

23 Scart-liitäntä K y t k e n n ä t JA KOPIOINTI Tätä liitäntä käytetään, kun kytketään kuvanauhuri, kameranauhuri ja videopelikonsoli tai satelliittivastaanotin tai DVD. Useimmissa tapauksissa laite kytkeytyy automaattisesti AV-toiminnolle, kun kytketty kuvanauhuri on toistotoiminnolla. Ellei se kytkeydy AV-toiminnolle, paina kauko-ohjaimen AV-painiketta. Ruudussa näkyy AV ja parhaillaan olevan ohjelman numero. AV-toiminnolla voit muuttaa TV-ohjelman numeron painikkeilla VW tai numeropainikkeilla 0-9. Sinun pitää kytkeä ulkopuolinen laite pois päältä palauttaaksesi TV-toiminnon tai paina painiketta. NAPA SIGNAALI SOVITUSARVOT 1 Audiolähtö (linkitetty 3:n kanssa) 0.5Vrms, lmp < 1kΩ (RF 60% MOD) 2 Audiotulo (linkitetty 6:n kanssa) 0.5Vrms, lmp > 10kΩ 3 Audiolähtö (linkitetty 1:n kanssa) 0.5Vrms, lmp < 1kΩ (RF 60% MOD) 4 Audion maa 5 Sininen maa 6 Audiotulo (linkitetty 2:n kanssa) 0.5Vrms, lmp > 10kΩ 7 Sininen tulo 0.5Vrms, lmp > 10kΩ 8 Hidas (toiminto) kytkentä 0.7Vpp ±3dB, lmp 75Ω 9 Vihreä maa TV : 0-2V, PERI : V, lmp > 10kΩ 10 NC 11 Vihreä tulo 0.7Vpp ±3dB, lmp 75Ω 12 NC 13 Punainen maa 14 NC 15 Punainen tulo 0.7Vpp ±3dB, lmp 75Ω 16 Nopea sammutuskytkentä Logic 0:0-0.4V, Logic 1:1-3V, lmp 75Ω 17 Video maa 18 Nopea sammutus maa 19 Videolähtö 1Vpp ±3dB, lmp 75Ω 20 Videotulo 1Vpp ±3dB, lmp 75Ω 21 Yhteinen maa SCART hitaalla SW-toiminnolla: kun laitetaan kasettipesään kasetti, josta suojaliuska on poistettu, kasetin toisto alkaa. Mutta, SCART nopealla SW-toiminnolla: kun laitetaan kasettipesään kasetti, josta suojaliuska on poistettu, kasetin toisto ei ala ja se menee vain paikalleen. Jos kytket SCART-liittimen toistotoiminnolla, scart-toiminto kytkeytyy ja kuvanauhuri menee pysäytystoiminnolle. 19

24 Ennen yhteydenottoa huoltoon Verkkovirta Kuvanauhurin virtailmaisin ei pala, kuvanauhuri ei toimi. Nauhoitus Ei käynnisty, kasetti käynnistää toiston tai kasetti tulee ulos. Toisto Toistokuvassa ei väriä, Luminen toistokuva Verkkojohto ei ole kytketty pistorasiaan. Kosteutta on saattanut tiivistyä siirrettäessä laite kylmästä tilasta lämpimään tilaa. Odota, kunnes laite (ja kasetti) on huoneenlämpöiset. Monet turvalaitteet ovat lauenneet. > Kytke päävirran syöttö pois päältä ja kytke se sitten uudelleen päälle muutaman minuutin kuluttua. Onko toinen kasetti kasettipesässä? Suojaliuska poistettu. Peitä liuskan jättämä aukko teipinpalalla (sivu 14) Onko tahdistus säädetty? >Säädä tahdistus? Ovatko kuvapäät likaiset? >Anna ammattimiehen suorittaa puhdistus. Ovatko kuvapäät kuluneet loppuun? >Vaihda ne. Onko nauha vanha? Nauhalaskurin numerot eivät vaihdu toiston aikana. Toistetaanko nauhoittamatonta kohtaa? >Toistettaessa nauhoittamatonta kohtaa nauhalaskuri ei etene. Kasetti ei mene paikalleen. Kasetti ei kelaudu pikakelauksella, takaisinkelauksella, toistolla, nauhoituksella. Ajastin nauhoittaa virheellisesti. Voimakasta ääntä, kun laite on jätetty pysäytystoiminnolle. Onko kasettipesässä jo toinen kasetti? Onko kasetti jo kelautunut kokonaan takaisin tai takaisinkelauksella, toistolla, loppuun? Onko kellonaika asetettu oikein? Jos mitään toisto- tai nauhoitustoimintoa ei käytetä 5 minuutin kuluessa, kun laite on jätetty pysäytystoiminnolle, laite kytkee sen moottorin pois päältä säästääksesi mekanismia. Kaikki oikeudet pidätetään. 20
