The Right Tool at the Right Time. Suurteho kovametalliporat Mikroporat. syvien, jopa 12 x D, reikien poraukseen

Transkriptio

1 The Right Tool at the Right Time Suurteho kovametalliporat Mikroporat syvien, jopa 12 x D, reikien poraukseen

2 Sisältö Your Productivity Our Vision 3 Ominaisuudet & edut 4 Edut käyttäjille 7 Kustannusanalyysi 7 Raaka-aineryhmät (AMG) 8 Porausohjeita porattaessa Elect APP mikroporilla 9 syviä reikiä Työkalut 10 2

3 Your ProductivityOur Vision Dormerilla tiedetään, että jokainen asiakas on erilainen. Yksi asettaa etusijalle kapasiteetin maksimaalisen hyödyntämisen, kun taas toinen haluaa tehostaa tuotantoa aikayksikköä kohden. Helpottaakseen asiakkaitaan valitsemaan työkalut, jotka parhaiten vastaavat hänen tarpeitaan, Dormer luokittelee lastuavat työkalut kahteen tuottavuuteen perustuvaan luokkaan: Tuottavuuden paraneminen Kapasiteetin hyödyntäminen Teräkset Ruostumattomat teräkset Valuraudat Rautaa sisältämättömät raaka-aineet Kuumankestävät superseokset Tehokkuus aikayksikköä kohden Karkaistut raaka-aineet Muut Elect luokkaan kuuluvat tuotteet ovat Dormerin tehokkaimpia työkaluja tietylle raaka-aineelle ja käyttökohteelle, tyydyttäen tarpeen saavuttaa suuri tehokkuus. Työkalun tunnistamiseksi se merkitään ISO raaka-aineluokituksen mukaisella kirjaimella. Esim. Elect P merkintä tarkoittaa, että kyseessä on työkalu, jolla saavutetaan huipputehokkuus teräksen työstössä. Erityiseen käyttökohteeseen tarkoitetuttujen työkalujen yhteydessä (esim.syvänreiän porat ja kierrejyrsimet) logoon lisätään siitä merkintä,. APP lisätään seuraavasti Elect APP. Spectrum nimi viittaa erinomaiseen tuottavuuteen laajalla raaka-ainealueella, tyydyttäen tarpeen saavuttaa suuri kapasiteetin hyödyntäminen ja monipuolisuus. Nimen yhteydessä olevat väripallot kuvastavat työkalun soveltuvuutta kaikkiin ISO värikoodien mukaisiin raaka-aineisiin. 3

4 Ominaisuudet&edut Raaka-aine Mikrorae kovametalli. Pintakäsittely Mikroporauksessa on erittäin tärkeätä, että lastuava geometria säilyy terävänä ja lastuurien lastujenpoistamiskyky erinomaisena, mahdollisian pitkään. Se vaatii ohuen ja erittäin tehokkaan pinnoitteen. Dormerin mikro-ohut Super-Flow pinnoite, joka on viimeistelty erityisellä kiilloituskäsittelyllä, on kehitetty optimoimaan Elect APP mikroporien suorituskyvyn, erityisesti korkeissa työstölämpötiloissa ja vaikeasti työstettävissä aineissa, kuten esim. ruostumattomissa teräksissä. Super-Flow pinnoitteen ominaisuudet: Erittäin sileä pinta tehostaa lastujen poistumista kaikissa suositelluissa raakaaineissa Parantaa lastuavien särmien vakautta Lyömätön kulumiskestävyys Suuri kovuus ja lujuus sekä hapettumisen vastustuskyky Merkittävästi parantunut elinikä ja tuottavuus ACM (Advanced Chip Management) Lastu-urageometria Dormerin kehittämä ACM (Advanced Chip Management) lastu-uran muoto optimoi lastutilan koko lastu-uran matkalla, edistää lastujen katkeamista ja tehostaa niiden poistumisen syvistäkin reijistä. Lisäksi, ACM varmistaa tasaiset ja pienet lastuamisvoimat koko porauksen ajan ja myös tasaisen kulumisen ja siten pidentäen työkalun elinikää. R531 Kärjen geometria Erityinen kärjen muoto ja optimaalinen poikkisärmän pituus pienentävät aksiaalisia voimia, varmistavat erinomaisen keskittymisen ja vähentävät purseita sekä sisäänmeno-, että ulostulopinnalla. Jäähdytyskanavat Lastuamisneste johdetaan kanavia pitkin suoraan poran kärkeen. Kärki jäähtyy tehokkaasti ja lastujen poistuminen varmistuu. Nesteen paine ja määrä pitää olla optimaaliset, jotta jatkuvassa suurnopeusporauksessa saavutettaisiin suuri tehokkuus ja alhaiset reikäkustannukset. Varsi Valikoiman kaikissa porissa on 3 NC varsi. Reikien syvyys 8 x Ø ja 12 x Ø syvyydet saavutetaan kaikilla porahalkaisijoilla. Suosittelee 1 x Ø - 2 x Ø syvyisten ohjainreikien poraamista. Siten optimoidaan poran keskittävä ominaisuus, estetään poran vaeltaminen ja minimoidaan reikien säteisheitto syviä reikiä porattaessa. Halkaisija-alue R530 (8 x Ø), ja numerokoot R531 (12 x Ø), ja numerokoot Työkalun kiinnitys Optimaalinen tukevuus, hyvä reikien laatu ja minimaalinen säteisheitto saavutetaan, kun Elect APP mikroporia käytettään yhdessä tarkkuusistukoiden kanssa, joita ovat esim. kutistusistukat ja Dormer HydroGrip hydrauliistukat. 4

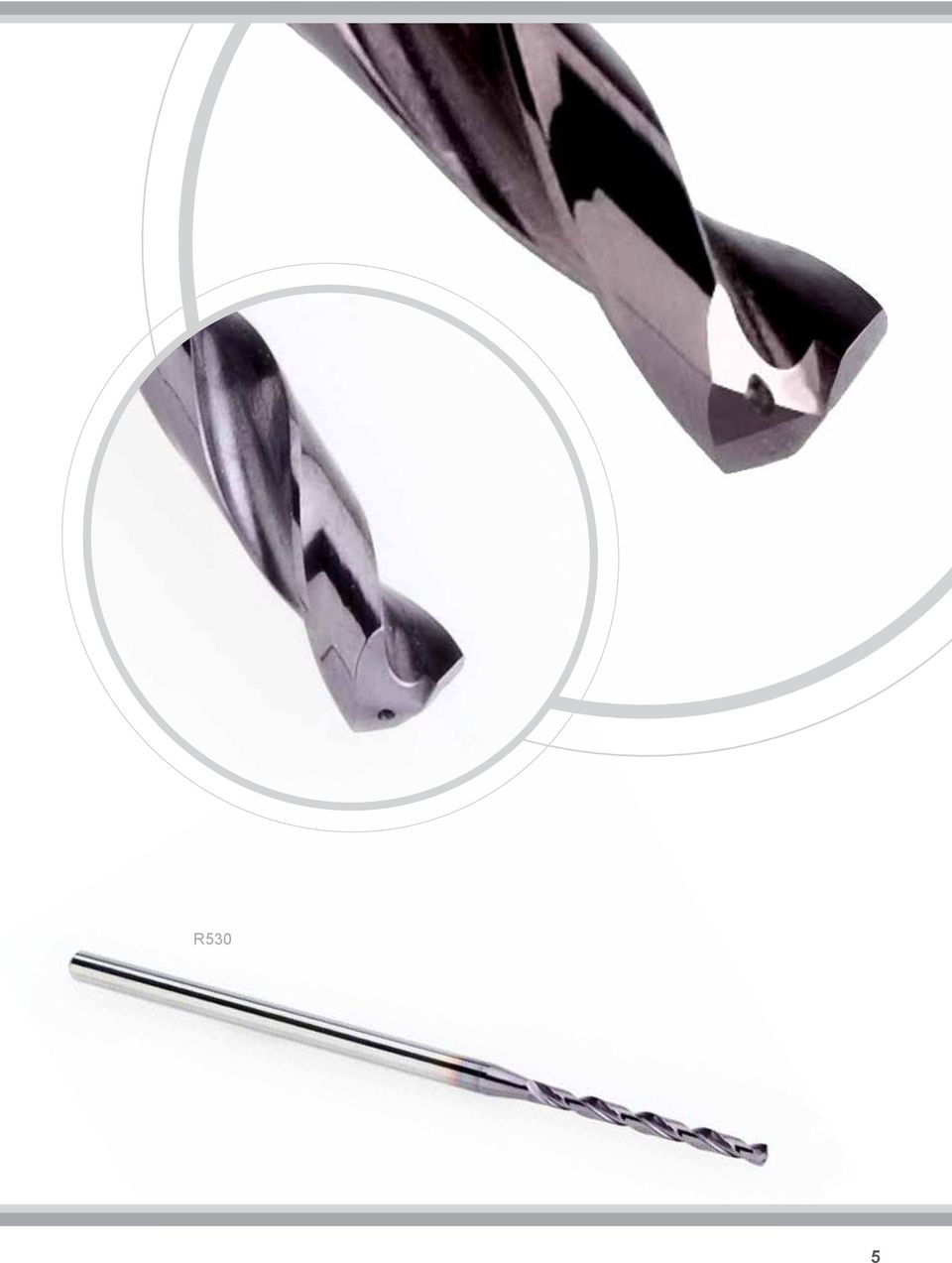

5 R530 5

6 6

7 Ominaisuudet&edut Suuri tehokkuus saavutetaan useiissa raaka-aineissa esim. teräksissä, ruostumattomissa teräksissä, valuraudoissa ja alumiineissa. Tarkasti suunniteltu työkalun muotoilu, yhdessä parannetun Super-Flow pinnoitteen kanssa, poistaa lastut erittäin tehokkaasti lastuavasta särmästä. Sen ansiosta tuottavuus paranee ja työkalun elinikä pitenee (suuruus riippuu työstöolosuhteista). Erittäin hyvä reikien pinnanlaatu. Hyvälaatuiset sisäänmeno- ja ulostulopinnat ja tarkat toleranssit. Kustannusanalyysi Kustannusanalyysi, seostettu teräs Reikien lkm Reikäkustannus (Euro) Tiedot Kilpailija Dormer Elect APP mikropora Vc (m/min) Vf (/r) Syvyys Reikien lkm Työstetty matka, m Poran hinta, nto Reikäkustannus Kustannusanalyysissa verrattiin reikien nettokustannuksia, 2 Dormer Elect APP mikropora (R531) vastaan suurian kilpailijan vastaavaan poraan. Kuallakin poralla porattiin suositetuilla arvoilla seostettuun teräkseen Kilpailijan poralla oli reikäkustannus 50% korkeampi kuin Dormer Elect APP poralla. 0 0 Kilpailija Dormer Reikien lkm. Reikäkustannus (Euro) 7

8 Raaka-aineryhmät R530 R531 Paras valinta Hyvä valinta (katso sivut 10-11) Esimerkki 50 = Lastuamisnopeus, m/min +/- 10% W = Syöttökoodi - katso syöttötaulukko T U V W X /N +/- 25% Raaka-aineryhmät (AMG) Kovuus HB Murtolujuus N/ ISO 1. Teräs 2.Ruostum. teräs 3.Valurauta 4.Titaani 5.Nikkeli 6.Kupari 7.Alumiini Magnesium 8.Synteettiset aineet 9.Kovat aineet 10.Grafiitti 1.1 Puhdas rauta, pehmeät teräkset 1.2 Rakenneteräkset, hiilletysteräkset 1.3 Hiilli- ja niukkaesosteiset teräset 1.4 Seostetut teräkset 1.5 Seostetut teräkset työkalu- ja nuorrutusteräkset 1.6 Seostetut teräkset työkalu- ja nuorrutusteräkset 1.7 Seostetut teräkset, karkaistut teräkset 1.8 Seostetut teräkset, karkaistut teräkset 2.1 Aut. laadut, työkaluteräkset Cr>10% 2.2 Austenittiset 2.3 Ferriiti + Austeniitti (Duplex), Ferriitismartensiittiset 2.4 Erkautumiskarkenevat 3.1 Harmaa valurauta 3.2 Harmaa valurauta 3.3 Pallografiitti valurauta / Adusoitu valurauta 3.4 Pallografiitti valurauta / Adusoitu valurauta 4.1 Titaani, seostamaton 4.2 Titaani, seostattu 4.3 Titaani, seostattu 5.1 Nikkeli, seostamaton 5.2 Nikkeli, seostettu 5.3 Nikkeli, seostettu 6.1 Kupari 6.2 ß-Messinki, pronssi 6.3 α-messinki, pehmeä 6.4 Cu-Al-Fe seokset, lujat pronssit 7.1 Al, Mg, seostamaton 7.2 Al seostettu, Si<0.5% 7.3 Al seostettu, Si>0.5% <10% 7.4 Al seostettu, Si>10% Whisker lujitetut, Al-seokset, Mg-seokset 8.1 Pehmeät muovit (Thermoplast) 8.2 Kovat muovit, Bakeliitti 8.3 Lujitetut muovit 9.1 Cermetit (metalli-keraamiset) 10.1 Standardi Grafiitti <120 <400 <200 <700 <250 <850 <250 <850 >250 <350 >850 <1200 >350 >1200 < HRC > HRC <1960 <250 <850 <320 <1100 <300 <1000 >320 <410 >1100 <1400 <150 <500 >150 <300 >500 <1000 <200 <700 >200 <300 >700 <1000 <200 <700 <270 <900 >270 <350 >900 <1250 <150 <500 <270 <900 >270 <350 >900 <1200 <100 <350 <200 <700 <200 <700 <470 <1500 <100 <350 <150 <500 <120 <400 <120 < <550 < <100 50W 50W P 50W 50W P 50W 50W P 50V 50V P 50V 50V P P H H 22T 22T M 22T 22T M 22T 22T M 22T 22T M 50W 50W K 50W 50W K 40U 40U K 40U 40U K 15T 15T S 15T 15T S 15T 15T S 15T 15T S 15T 15T S 15T 15T S N N N N 60X 60X N 60X 60X N 50X 50X N 50X 50X N O O O H O 8

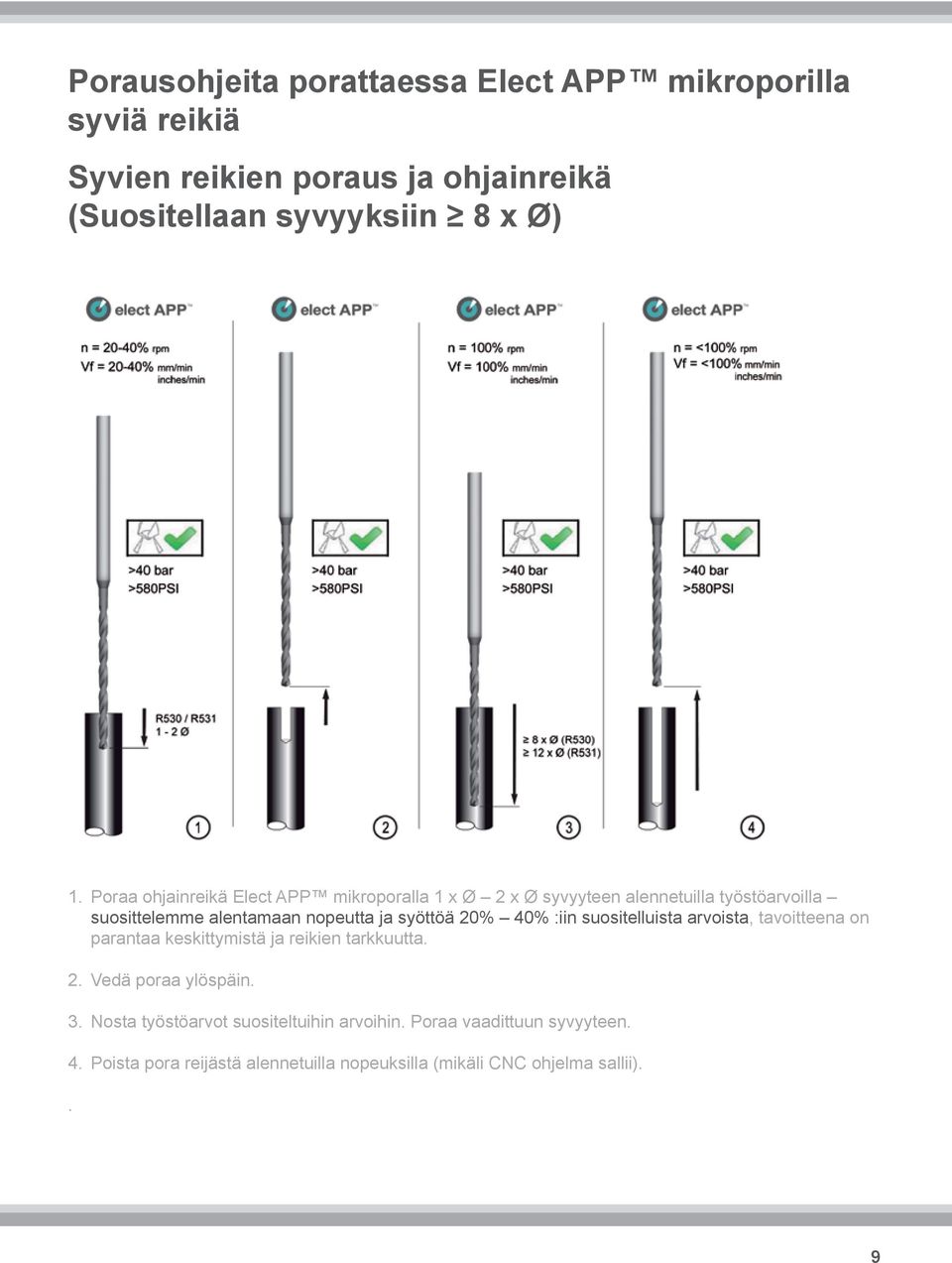

9 Porausohjeita porattaessa Elect APP mikroporilla syviä reikiä Syvien reikien poraus ja ohjainreikä (Suositellaan syvyyksiin 8 x Ø) 1. Poraa ohjainreikä Elect APP mikroporalla 1 x Ø 2 x Ø syvyyteen alennetuilla työstöarvoilla suosittelee alentamaan nopeutta ja syöttöä 20% 40% :iin suositelluista arvoista, tavoitteena on parantaa keskittymistä ja reikien tarkkuutta. 2. Vedä poraa ylöspäin. 3. Nosta työstöarvot suositeltuihin arvoihin. Poraa vaadittuun syvyyteen. 4. Poista pora reijästä alennetuilla nopeuksilla (mikäli CNC ohjelma sallii).. 9

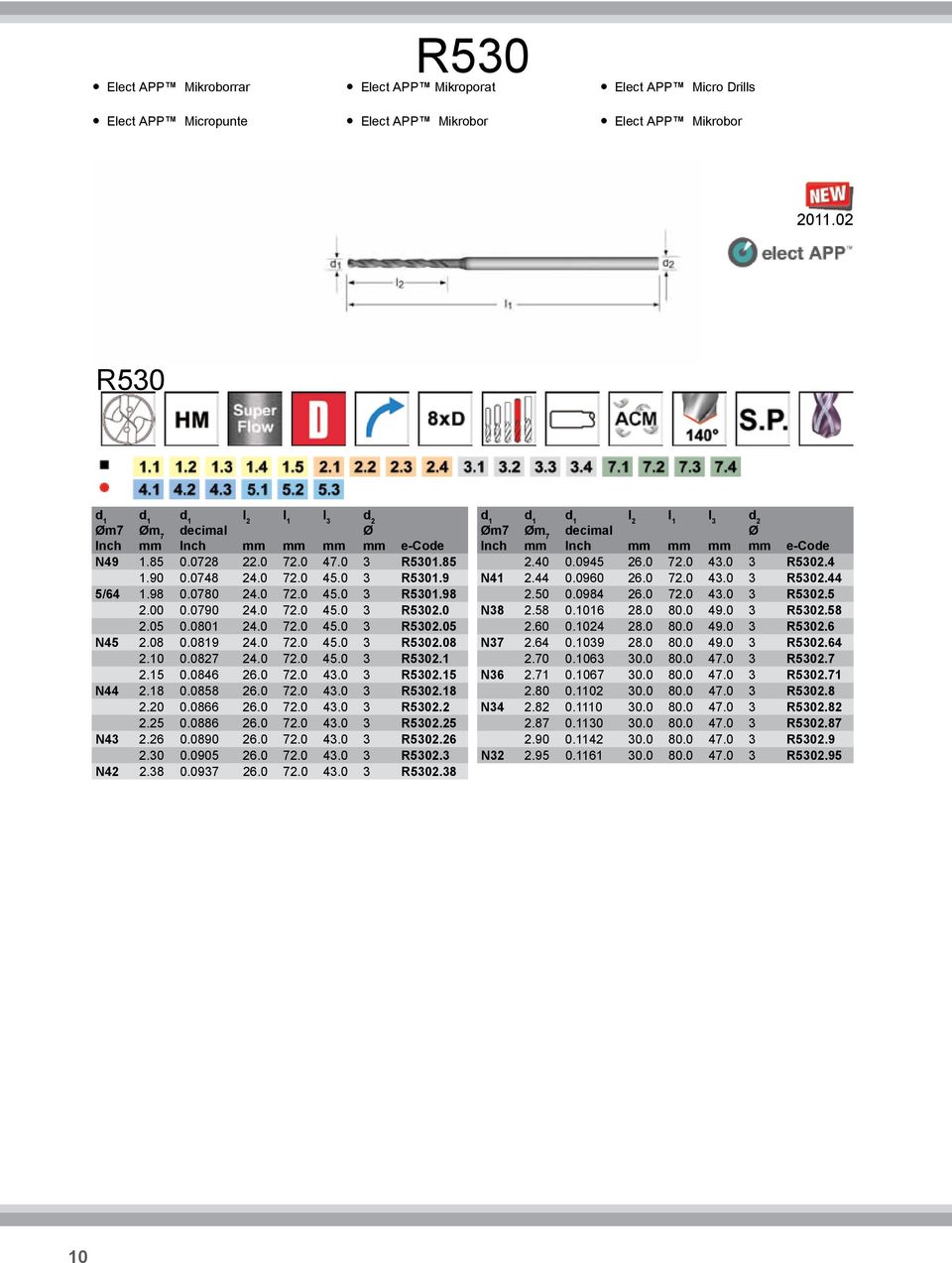

10 R530 Elect APP Mikroborrar Elect APP Mikroporat Elect APP Micro Drills Elect APP Micropunte Elect APP Mikrobor Elect APP Mikrobor R530 Øm7 Øm 7 decimal l 2 l 1 l 3 d 2 Ø e-code N R R / R R R N R R R N R R R N R R N R Øm7 Øm 7 decimal l 2 l 1 l 3 d 2 Ø e-code R N R R N R R N R R N R R N R R R N R
