1 The Right Tool at the Right Time Suurteho kovametalliporat Kuumuutta kestäviin Superseoksiin S

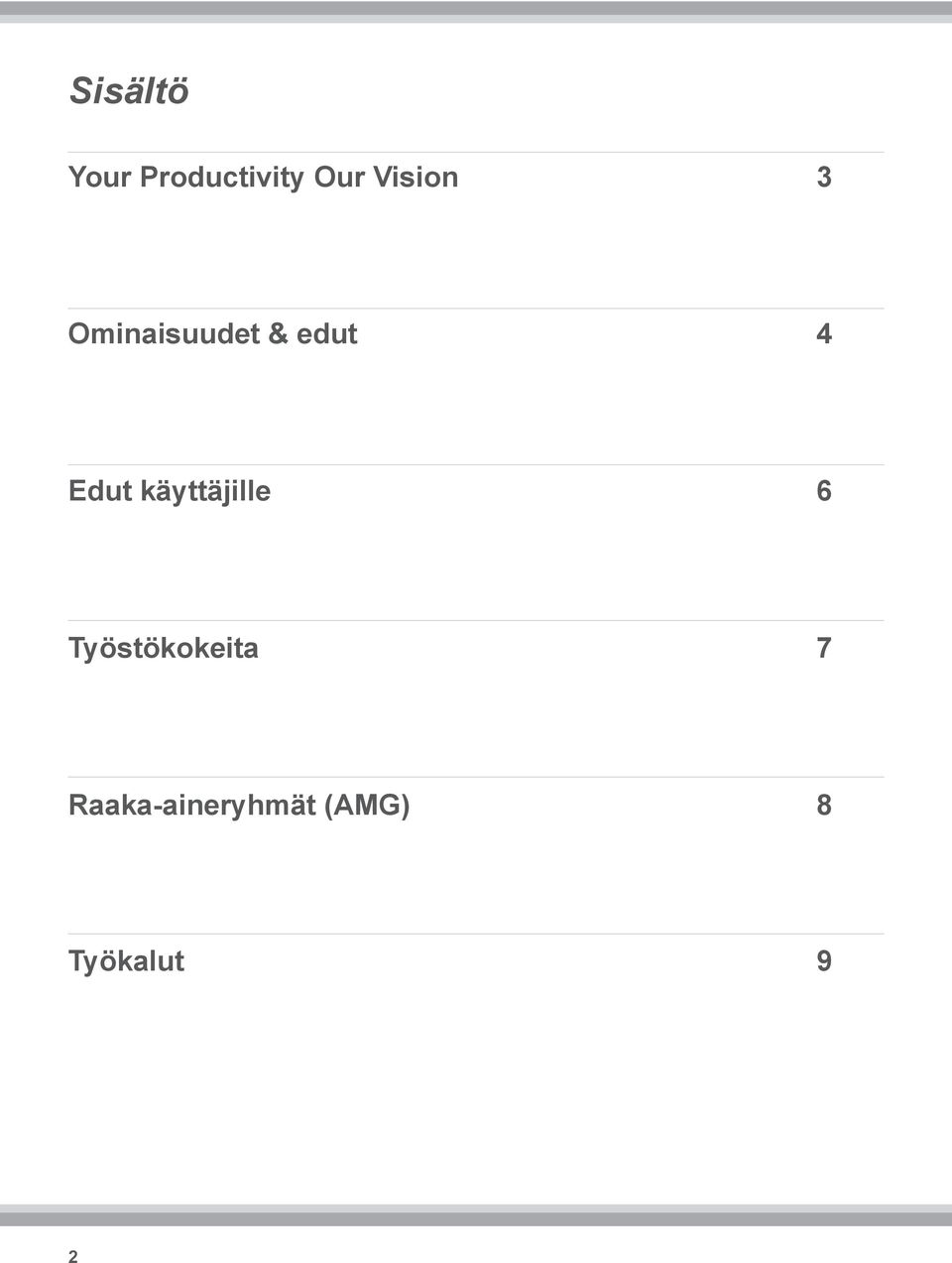

2 Sisältö Your Productivity Our Vision 3 Ominaisuudet & edut 4 Edut käyttäjille 6 Työstökokeita 7 Raaka-aineryhmät (AMG) 8 Työkalut 9 2

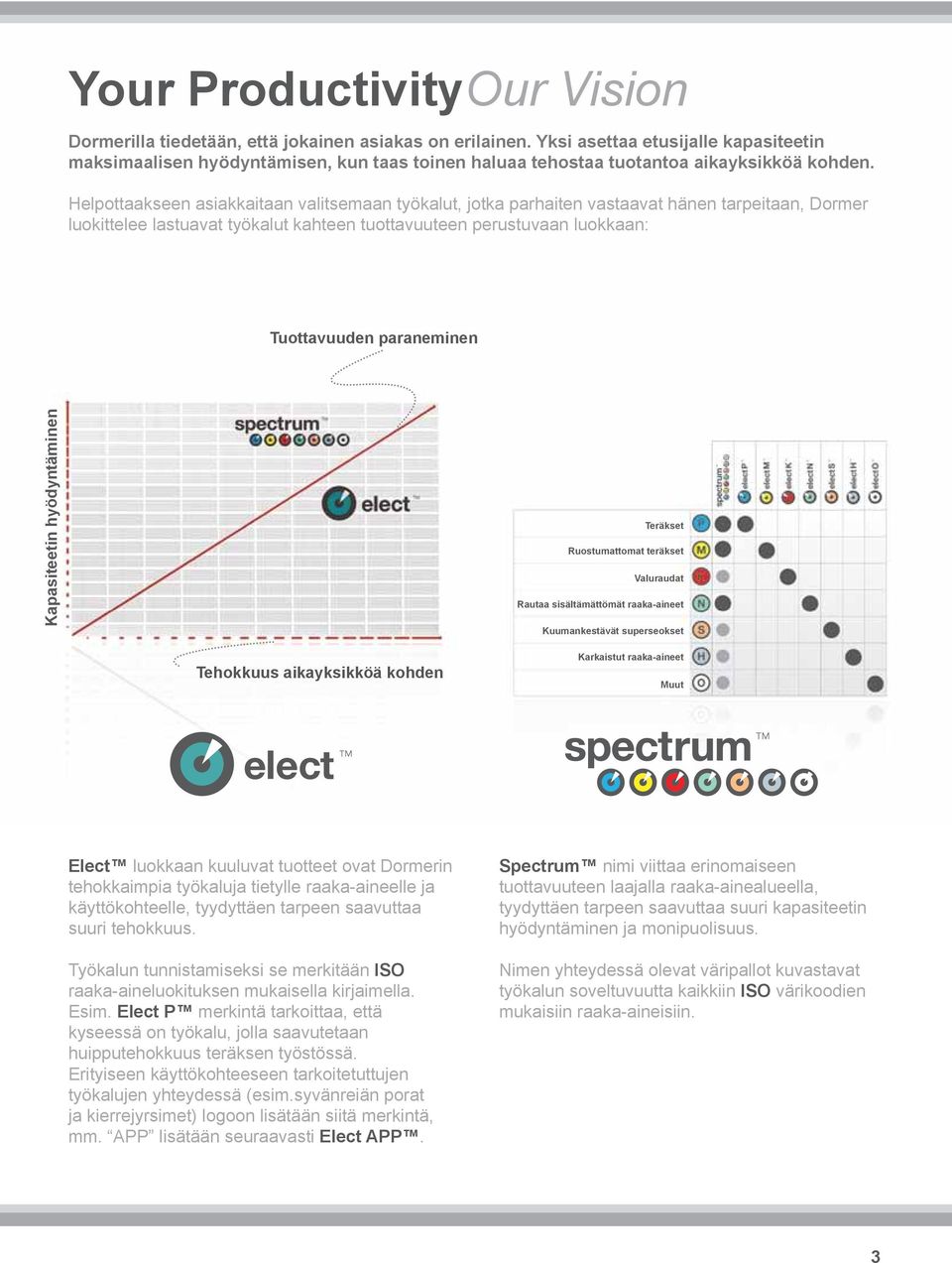

3 Your ProductivityOur Vision Dormerilla tiedetään, että jokainen asiakas on erilainen. Yksi asettaa etusijalle kapasiteetin maksimaalisen hyödyntämisen, kun taas toinen haluaa tehostaa tuotantoa aikayksikköä kohden. Helpottaakseen asiakkaitaan valitsemaan työkalut, jotka parhaiten vastaavat hänen tarpeitaan, Dormer luokittelee lastuavat työkalut kahteen tuottavuuteen perustuvaan luokkaan: Tuottavuuden paraneminen Kapasiteetin hyödyntäminen Teräkset Ruostumattomat teräkset Valuraudat Rautaa sisältämättömät raaka-aineet Kuumankestävät superseokset Tehokkuus aikayksikköä kohden Karkaistut raaka-aineet Muut Elect luokkaan kuuluvat tuotteet ovat Dormerin tehokkaimpia työkaluja tietylle raaka-aineelle ja käyttökohteelle, tyydyttäen tarpeen saavuttaa suuri tehokkuus. Työkalun tunnistamiseksi se merkitään ISO raaka-aineluokituksen mukaisella kirjaimella. Esim. Elect P merkintä tarkoittaa, että kyseessä on työkalu, jolla saavutetaan huipputehokkuus teräksen työstössä. Erityiseen käyttökohteeseen tarkoitetuttujen työkalujen yhteydessä (esim.syvänreiän porat ja kierrejyrsimet) logoon lisätään siitä merkintä,. APP lisätään seuraavasti Elect APP. Spectrum nimi viittaa erinomaiseen tuottavuuteen laajalla raaka-ainealueella, tyydyttäen tarpeen saavuttaa suuri kapasiteetin hyödyntäminen ja monipuolisuus. imen yhteydessä olevat väripallot kuvastavat työkalun soveltuvuutta kaikkiin ISO värikoodien mukaisiin raaka-aineisiin. 3

4 Ominaisuudet&edut Raaka-aine Mikrorae kovametalli. Pintakäsittely Smooth-Flow pinnoitteella on erinomainen lujuus, korkea hapettumislämpötila ja kulumista vastustava ominaisuus. Pinnoite käyttäytyy lämpöpuskurina, estäen työstössä syntyvän korkean lämpötilan siirtymisen poraan. Smooth- Flow pinnoite pienentää kitkakerrointa, tehostaa lastujen poistumista ja pidentää merkittävästi poran elinikää. Kärjen geometria Itsekeskittyvä 140º kärkikulma vähentää purseita, alentaa aksiaalisia voimia ja tuottaa erinomaisen reikien tarkkuuden. Poran kärjessä on vahva geometria ja positiivinen rintakulma. Lastuamisvoimat ovat mahdollisian pienet ja työstötapahtuma on tehokas ja tasainen. Lastuavan särmän geometria Optimaalinen lastuavan särmän geometria jakaa lastuavat voimat tasaisesti koko särmän pituudelle. Poran suorituskyky on tasaisen hyvä ja elinikä on pitkä. Lastuavien särmien tarkka viimeistelykäsittely suojaa niitä murtumiselta ja viistekuluminen tapahtuu tasaisesti. Lastu-urien geometria Lastu-urien muoto varmistaa lastujen tehokkaan poistumisen. Lieriömäiset ohjausreunat minimoivat kitkasta aiheutuvat voimat. Kartiomainen runko Pora on kartiomainen ohentuen taaksepäin. Kuumuutta kestäviä Superseoksia (HRSA) porattaessa, reijällä on taipumus kutistua ja kartiokkuuden ansiosta pora työstää vapaasti koko reijän matkan. Jäähdytyskanavat Optimaalinen määrä lastuamisnestettä johdetaan kanavia pitkin suurella paineella suoraan poran kärkeen. Kuumuutta kestäviä Superseoksia porattaessa on tärkeätä, että työstössä muodostunut korkea lämpö voidaan poistaa tehokkaasti työstökohdasta, jolloin työstökarkenevuus minimoituu. Optimaalinen lastu-uran muoto ja runsas nestevirta varmistavat lastujen tehokkaan poistumisen reijästä. Varsi DI 6535HA mukaan. Reikien syvyys 3 x ja 5 x syvyydet saavutetaan kaikilla halkaisijoilla. Halkaisija-alue R507 (3 x ), ja 1/8 5/8 R503 (5 x ), ja 1/8 5/8 Työkalun kiinnitys Elect S poran suorituskyky maksimoidaan kun sitä käytetään yhdessä hydrauli-istukan, esim. Dormer HydroGrip, kanssa. Tällä yhdistelmällä saavutetaan optimaalinen tukevuus, hyvä reijän laatu ja minimaalinen säteisheitto. 4

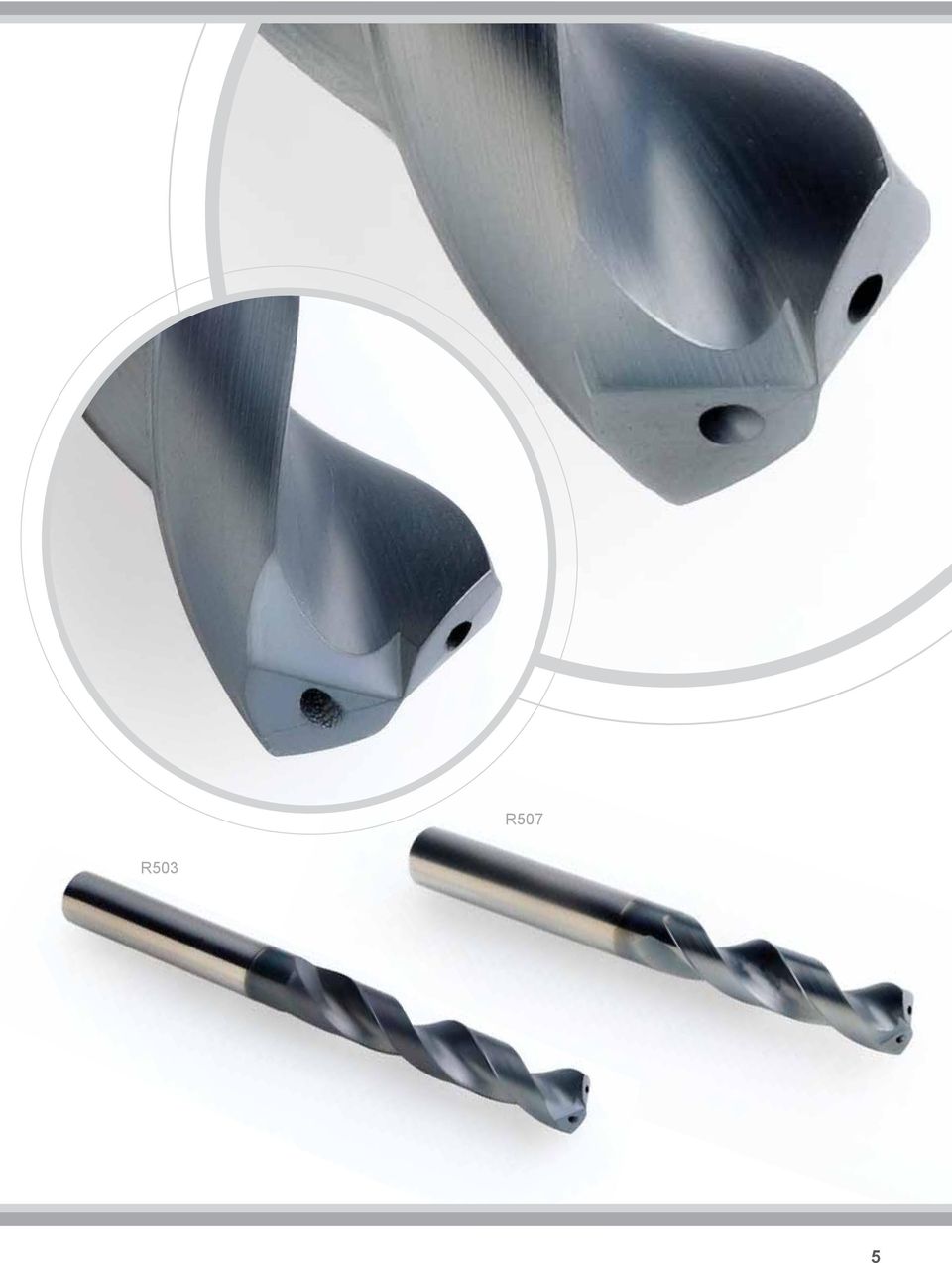

5 R507 R503 5

6 Edutkäyttäjille Elect S poran erityisen muotoilun ansiosta lastuamisvoimat pienenevät, joka edelleen pienentää työstökarkenemista, jota tapahtuu Kuuman kestäviä superseoksia työstettäessä. Smooth-Flow pinnoite tehostaa lastujen poistumista ja parantaa kulumiskestävyyttä, varmistaen tasaisen korkean suorituskyvyn ja työkalun pitkän eliniän pitkissä tuotantosarjoissa. R503 Jäähdytyskanavat varmistavat tasaisen nestevirran kulkemisen suurella paineella poran kärkeen, alentaen työstön lämpötilaa. Optimaalinen lastu-uran muoto tehostaa lastujen nopeaa poistumista. Suositelluilla työstöarvoilla saavutetaan ongelmaton työstötapahtuma ja minimaalinen työstökarkeneminen. Optimaalisilla lastuamisnopeuksilla ja syötöillä kumotaan huonon läönjohtavuuden vaikutus, jollainen HRSA raaka-aineilla on. Kärjen muotoilu tuottaa erinomaisen keskittymisen ja lyömättömän reijän toleranssin. Vähentynyt purseiden mudostus. Rungon kartiomainen muotoilu neutraloi reijän kutistumisen vaikutuksen, varmistaen laadukkaat, tarkat reijät. Korkeata laatua edellytetään erityisesti kalliiden kappaleiden tuotannossa ja suurta tarkkuutta vaativassa lentokoneteollisuudessa. R507 Kokonaisvaltaisesti suunniteltu pora varmistaa luotettavan tuotantoprosessin vaikeassa raaka-aineessa ja minimoi työstöstä johtuvan romutusriskin. 6

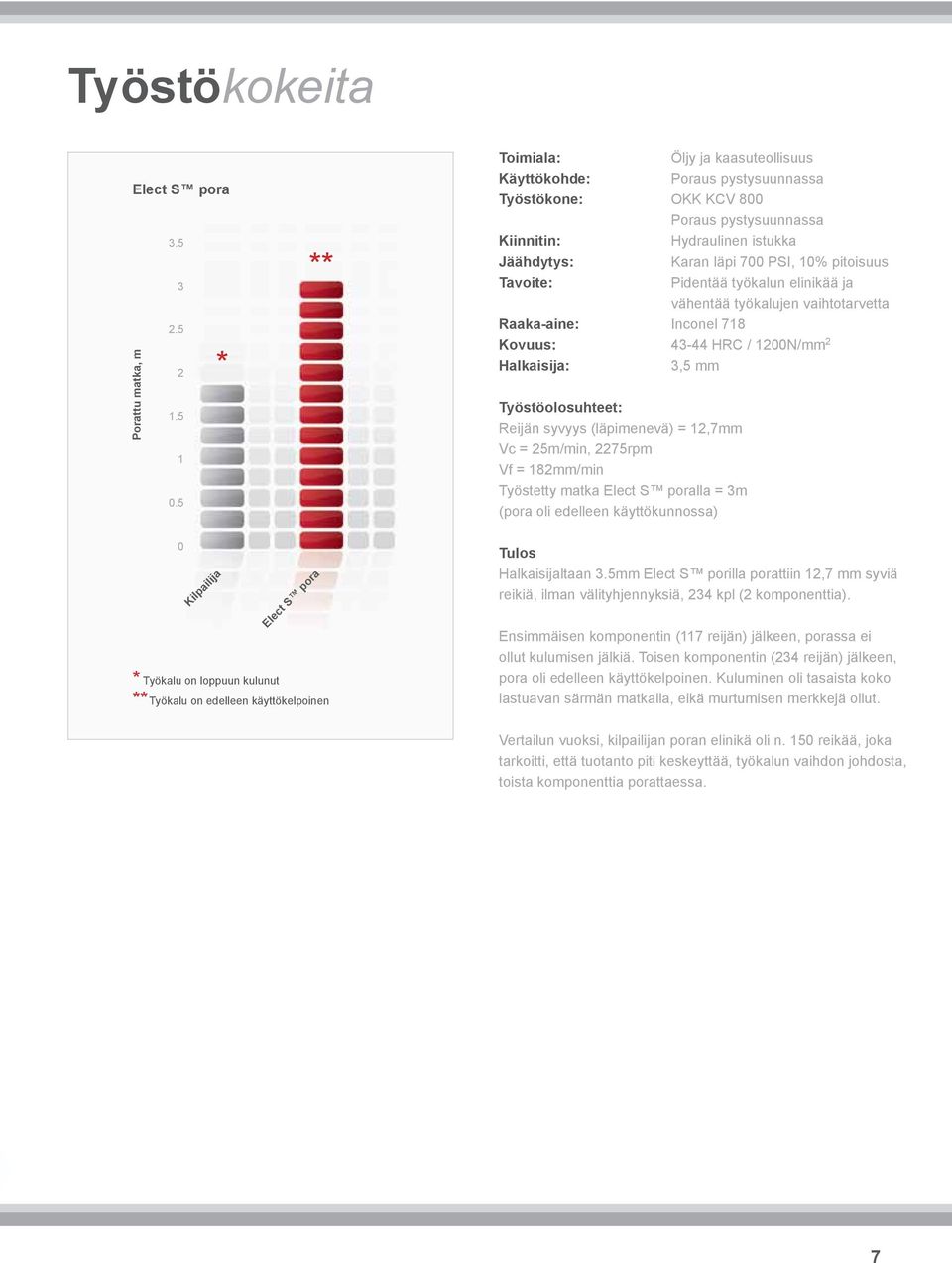

7 Työstökokeita Elect S pora Porattu matka, m * ** Toimiala: Öljy ja kaasuteollisuus Käyttökohde: Poraus pystysuunnassa Työstökone: OKK KCV 800 Poraus pystysuunnassa Kiinnitin: Hydraulinen istukka Jäähdytys: Karan läpi 700 PSI, 10% pitoisuus Tavoite: Pidentää työkalun elinikää ja vähentää työkalujen vaihtotarvetta Raaka-aine: Inconel 718 Kovuus: HRC / 1200/ 2 Halkaisija: 3,5 Työstöolosuhteet: Reijän syvyys (läpimenevä) = 12,7 Vc = 25m/min, 2275rpm Vf = 182/min Työstetty matka Elect S poralla = 3m (pora oli edelleen käyttökunnossa) * ** 0 Kilpailija Työkalu on loppuun kulunut Elect S pora Työkalu on edelleen käyttökelpoinen Tulos Halkaisijaltaan 3.5 Elect S porilla porattiin 12,7 syviä reikiä, ilman välityhjennyksiä, 234 kpl (2 komponenttia). Ensiäisen komponentin (117 reijän) jälkeen, porassa ei ollut kulumisen jälkiä. Toisen komponentin (234 reijän) jälkeen, pora oli edelleen käyttökelpoinen. Kuluminen oli tasaista koko lastuavan särmän matkalla, eikä murtumisen merkkejä ollut. Vertailun vuoksi, kilpailijan poran elinikä oli n. 150 reikää, joka tarkoitti, että tuotanto piti keskeyttää, työkalun vaihdon johdosta, toista komponenttia porattaessa. 7

8 Raaka-aineryhmät R507 R503 Paras valinta (katso sivut 9-10) Esimerkki 45 = Lastuamisnopeus, m/min +/- 10% U = Syöttökoodi - katso syöttötaulukko U / +/- 25% Raaka-aineryhmät (AMG) Kovuus HB Murtolujuus / ISO 1. Teräs 2.Ruostum. teräs 3.Valurauta 4.Titaani 5.ikkeli 6.Kupari 7.Alumiini Magnesium 8.Synteettiset aineet 9.Kovat aineet 10.Grafiitti 1.1 Puhdas rauta, pehmeät teräkset 1.2 Rakenneteräkset, hiilletysteräkset 1.3 Hiilli- ja niukkaesosteiset teräset 1.4 Seostetut teräkset 1.5 Seostetut teräkset työkalu- ja nuorrutusteräkset 1.6 Seostetut teräkset työkalu- ja nuorrutusteräkset 1.7 Seostetut teräkset, karkaistut teräkset 1.8 Seostetut teräkset, karkaistut teräkset 2.1 Aut. laadut, työkaluteräkset Cr>10% 2.2 Austenittiset 2.3 Ferriiti + Austeniitti (Duplex), Ferriitismartensiittiset 2.4 Erkautumiskarkenevat 3.1 Harmaa valurauta 3.2 Harmaa valurauta 3.3 Pallografiitti valurauta / Adusoitu valurauta 3.4 Pallografiitti valurauta / Adusoitu valurauta 4.1 Titaani, seostamaton 4.2 Titaani, seostattu 4.3 Titaani, seostattu 5.1 ikkeli, seostamaton 5.2 ikkeli, seostettu 5.3 ikkeli, seostettu 6.1 Kupari 6.2 ß-Messinki, pronssi 6.3 α-messinki, pehmeä 6.4 Cu-Al-Fe seokset, lujat pronssit 7.1 Al, Mg, seostamaton 7.2 Al seostettu, Si<0.5% 7.3 Al seostettu, Si>0.5% <10% 7.4 Al seostettu, Si>10% Whisker lujitetut, Al-seokset, Mg-seokset 8.1 Pehmeät muovit (Thermoplast) 8.2 Kovat muovit, Bakeliitti 8.3 Lujitetut muovit 9.1 Cermetit (metalli-keraamiset) 10.1 Standardi Grafiitti <120 <400 <200 <700 <250 <850 <250 <850 >250 <350 >850 <1200 >350 >1200 < HRC > HRC <1960 <250 <850 <320 <1100 <300 <1000 >320 <410 >1100 <1400 <150 <500 >150 <300 >500 <1000 <200 <700 >200 <300 >700 <1000 <200 <700 <270 <900 >270 <350 >900 <1250 <150 <500 <270 <900 >270 <350 >900 <1200 <100 <350 <200 <700 <200 <700 <470 <1500 <100 <350 <150 <500 <120 <400 <120 < <550 < <100 P P P P P P H H M M M M K K K K 45U 45U S 40U 40U S 40U 40U S 30U 30U S 25U 25U S 25U 25U S O O O H O 8

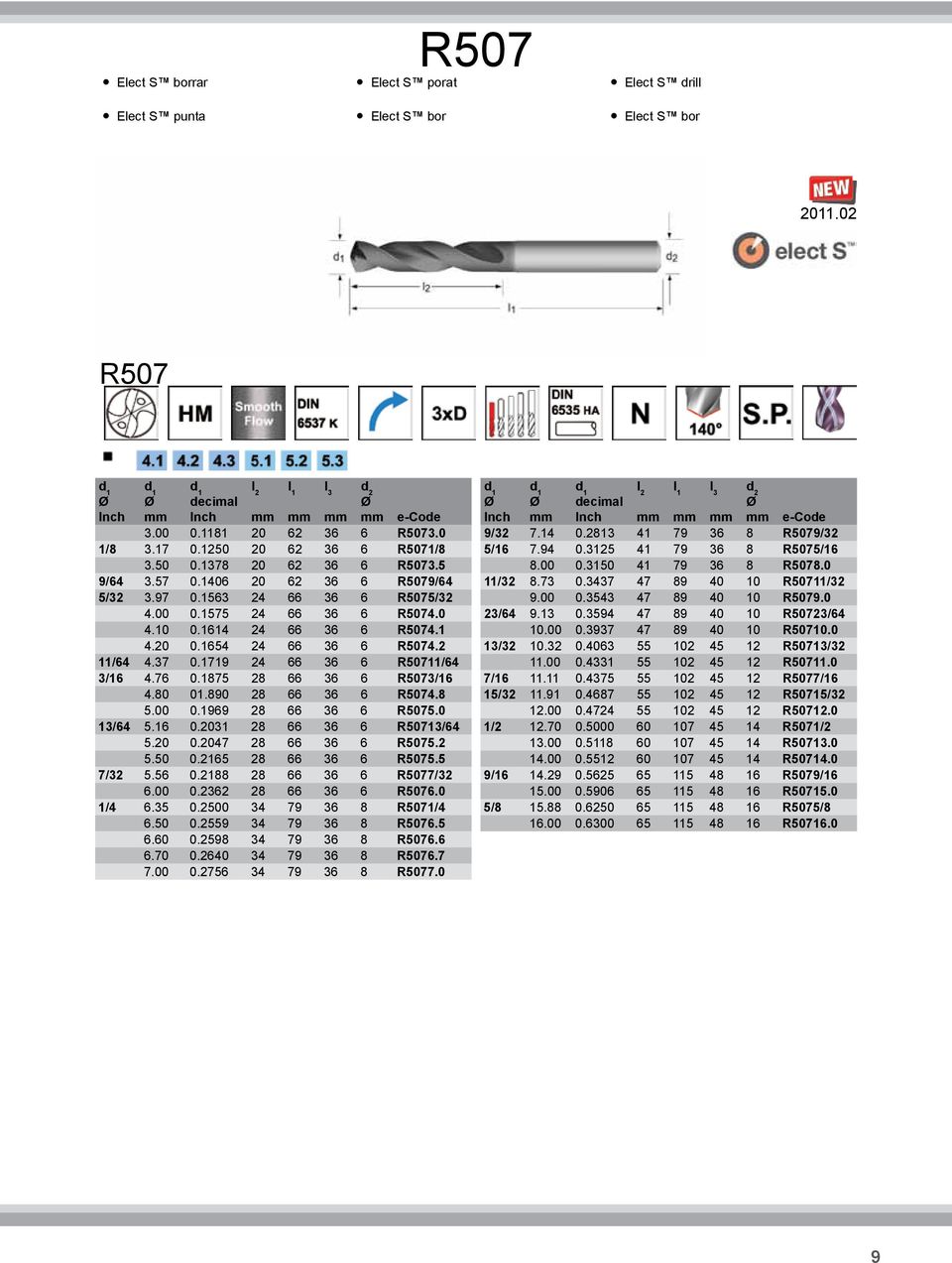

9 R507 Elect S borrar Elect S porat Elect S drill Elect S punta Elect S bor Elect S bor R507 decimal l 2 l 1 l 3 d 2 e-code R / R5071/ R / R5079/64 5/ R5075/ R R R / R50711/64 3/ R5073/ R R / R50713/ R R / R5077/ R / R5071/ R R R R decimal l 2 l 1 l 3 d 2 e-code 9/ R5079/32 5/ R5075/ R / R50711/ R / R50723/ R / R50713/ R / R5077/16 15/ R50715/ R / R5071/ R R / R5079/ R / R5075/ R

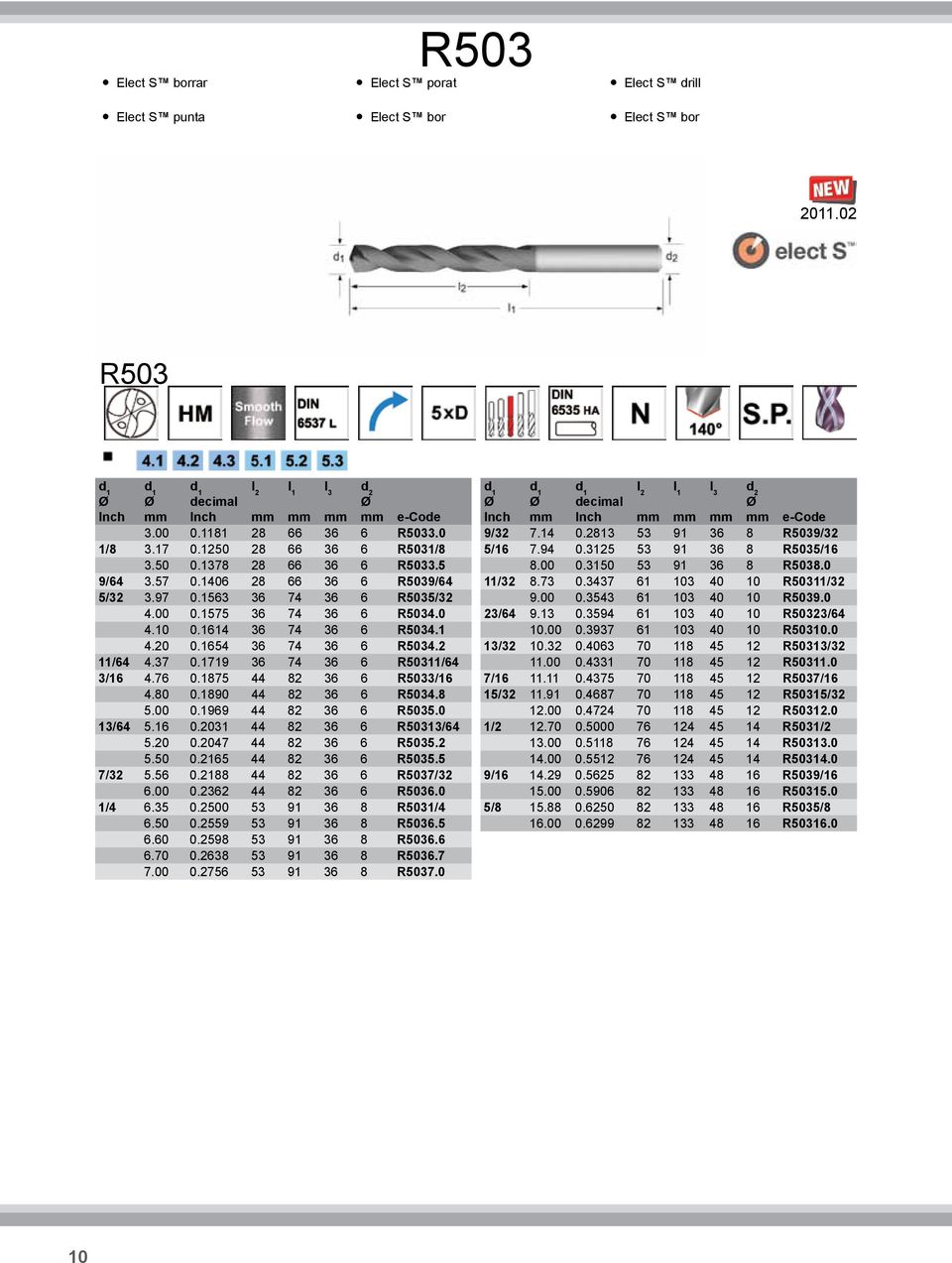

10 R503 Elect S borrar Elect S porat Elect S drill Elect S punta Elect S bor Elect S bor R503 decimal l 2 l 1 l 3 d 2 e-code R / R5031/ R / R5039/64 5/ R5035/ R R R / R50311/64 3/ R5033/ R R / R50313/ R R / R5037/ R / R5031/ R R R R decimal l 2 l 1 l 3 d 2 e-code 9/ R5039/32 5/ R5035/ R / R50311/ R / R50323/ R / R50313/ R / R5037/16 15/ R50315/ R / R5031/ R R / R5039/ R / R5035/ R

11 11
