Projektori IN5542/IN5542c/IN5544/IN5544c Käyttäjän ohjekirja (suppea)

Transkriptio

1 Projektori IN5542/IN5542c/IN5544/IN5544c Käyttäjän ohjekirja (suppea) Kiitämme tämän projektorin ostamisesta. Lue tämä käyttöohje ennen tuotteen käyttämistä, jotta opit käyttämään sitä oikein ja turvallisesti. HUOM! * Ellei toisin ole mainittu, tässä käyttöoppaassa termillä käyttöoppaat tarkoitetaan kaikkia tuotteen mukana toimitettuja oppaita ja termillä tuote projektoria ja kaikkia sen mukana toimitettuja lisävarusteita. VAROITUS Lue kaikki käyttöoppaat ennen tuotteen käyttämistä. Säilytä käyttöohjetta turvallisessa paikassa tulevaisuutta varten. Huomioi kaikki varoitukset ja huomautukset käyttöohjeessa tai itse tuotteessa. Seuraa kaikkia käyttöohjeen tai tuotteen neuvoja. Sisältö 1. Aloittaminen Ilmoitusten ja symbolien selitykset Tärkeitä turvallisuusohjeita Säädöksellisiä huomautuksia Pakkauksen sisällön tarkastaminen Linssiyksikön asentaminen Projektorin sijoittaminen Asennusympäristö Projektiotapa Projisointietäisyys Sijoittaminen Ylimääräiset varkaudenestotoimet Laitteiden liittäminen Liittäminen virtalähteeseen Kaukosäätimen valmistelu Paristojen asetus Lähetysolosuhteet Laserkohdistin Projektorin virran kytkeminen/katkaiseminen Virran kytkeminen Virran katkaiseminen Kuvien projisointi Kuvan esittäminen ja vaihtaminen Kuvan tarkentaminen Kuvan zoomaaminen Projektorin asennon säätö Kuvasuhteen valitseminen Trapetsivääristymän korjaaminen Projektiokuvan piilottaminen Näytön peittäminen väliaikaisesti Huolto Lamppuyksikkö Suodatinyksikkö Sisäisen kellon paristo Muuta CD-oppaan käyttäminen Tekniset tiedot Vianetsintä - Takuu ja jälkihuolto...26 SUOMI QR

2 1. Aloittaminen 1.1 Ilmoitusten ja symbolien selitykset Käyttöoppaissa ja tuotteessa on käytetty seuraavia turvallisuutta edistäviä ilmoituksia ja symboleita. Opettele niiden merkitykset etukäteen ja noudata niitä. VAROITUS Tämä ilmoitus varoittaa vakavasta vahingoittumisen tai jopa kuoleman vaarasta. HUOMAUTUS Tämä ilmoitus varoittaa henkilövammojen tai laitevahinkojen vaarasta. HUOMAA Tämä ilmoitus varoittaa mahdollisten ongelmien synnystä. 1.2 Tärkeitä turvallisuusohjeita Seuraavat ohjeet ovat tärkeitä tuotteen turvallisen käytön kannalta. Noudata niitä aina käsitellessäsi tuotetta. VAROITUS Älä käytä tuotetta, jos huomaat siinä epätavallisia häiriöitä (esimerkiksi savua tai hajua, sisälle on päässyt nestettä tai esineitä tai tuote on rikkoutunut). Irrota projektorin virtapistoke tällöin välittömästi. Sijoita tuote lasten ja kotieläinten ulottumattomiin. Älä käytä tuotetta ukonilmalla. Irrota projektori virtalähteestä, jos sitä ei käytetä pitkään aikaan. Älä liitä projektoria virtalähteeseen, jos linssiyksikkö ei ole paikallaan. Älä avaa tai irrota mitään tuotteen osia, ellei käyttöoppaissa käsketä tekemään niin. Jätä sisäinen huolto jälleenmyyjän tai huoltohenkilöstön tehtäväksi. Käytä vain valmistajan määrittämiä tai suosittelemia lisävarusteita. Älä tee muutoksia projektoriin tai lisävarusteisiin. Älä päästä tuotteen sisälle mitään nesteitä tai esineitä. Älä kastele tuotetta. Älä altista tuotetta iskuille tai paineelle. - Älä sijoita tuotetta epävakaaseen paikkaan, kuten epätasaiselle pinnalle tai kaltevalle pöydälle. - Varmista, että tuote on vaaka-asennossa. Aseta projektori siten, että se, mikään sen osa tai asennettu linssi ei ulotu yli alustan, jolle se on asetettu. - Projektorin käsittelyssä on käytettävä vähintään kahta henkilöä. Kun kannat projektoria, aseta kädet sen alla olevien lovien kohdalle. - Irrota kaikki liitännät, kuten virtajohto ja kaapelit, ennen kuin ryhdyt kantamaan projektoria. - Älä pidennä nostojalkoja yli 30 mm:n verran. - Do not lengthen the elevator feet exceeding 30 mm. Älä katso linssiä päin tai aukoista projektorin sisälle, kun lamppu palaa. Lovet Älä kosketa lampun suojusta tai tuuletusaukkoja, kun projektorin lamppu palaa. Älä kosketa niitä vähään aikaan lampun sammuttamisen jälkeen, sillä ne ovat hyvin kuumia. Älä osoita kaukosäätimen lasersädettä muualle kuin näyttöön. 2

3 1.3 Säädöksellisiä huomautuksia Tietoja sähkömagneettisesta häiriöstä VAROITUS: Tämä laite on luokan A tuote. Kotikäytössä tämä tuote saattaa aiheuttaa radiohäiriötä. Käyttäjän on tällöin ehkä ryhdyttävä korjaaviin toimenpiteisiin. Tämä laite noudattaa FCC:n sääntöjen osaa 15. Sen käyttöön vaikuttavat seuraavat kaksi ehtoa: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) Tämän laitteen on hyväksyttävä kaikki vastaanottamansa häiriöt, mukaan luettuna häiriöt, jotka voivat aiheuttaa virheellistä toimintaatämä laite on testattu ja sen on havaittu olevan Class A -luokan digitaalilaitteen rajoitusten mukainen FCC Rules säädösten Part 15 osan mukaisesti. Kanadassa HUOMAA: Tämä Class A luokan digitaalilaite on Kanadan ICES-003-sääntöjen mukainen. Näiden vaatimusten tarkoitus on kohtuullisesti suojata haitallisilta häiriöiltä, kun laitetta käytetään yrityskäytössä. Tämä laite kehittää, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos laitetta ei asenneta ja käytetä käyttöoppaan mukaisesti, se voi aiheuttaa häiriöitä radioliikenteelle. Asuinalueella käytettäessä tämä tuote saattaa aiheuttaa häiriötä. Käyttäjän on tällöin ryhdyttävä korjaaviin toimenpiteisiin omalla kustannuksellaan. Joitakin kaapeleita on käytettävä ferriittisuojuksen kanssa. Käytä liitäntään lisävarustekaapelia tai määritetyn tyyppistä kaapelia. Jos kaapelissa on ferriittisuojus ainoastaan toisessa päässä, liitä suojus projektoriin. HUOMAUTUS: Muutostyöt tai muutokset, joita yhdenmukaisuudesta vastuullinen taho ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän luvan käyttää laitetta. SUOMI 3

4 1.3 Säädöksellisiä huomautuksia (continued) Tietoja sähköisten ja elektronisten laitteiden hävittämisestä Tunnus on Waste Electrical and Electronic Equipment Directive 2002/96/ EC (WEEE) mukainen. Tunnus tarkoittaa että laitetta, mukaanlukien käytettyjä tai hylättyjä paristoja EI poisteta lajittelemattomana jätteenä, vaan että käytetään käytettävissä olevia palautus- ja keräysjärjestelmiä.jos tähän laitteeseen kuuluvissa paristoissa tai akuissa on kemiallinen merkki Hg, Cd tai Pb, se tarkoittaa sitä, että paristo sisältää raskasmetalleista elohopeaa yli %, kadmiumia yli 0.002% tai lyijyä yli 0.004%. 4

5 PbyP ID 1 ID 3 ID 2 ID 4 ENTER AUTO LASER INDICATOR VIDEO 1 3 ON 2 4 OFF FOCUS ZOOM MENU 2. Pakkauksen sisällön tarkastaminen Kun olet ostanut tämän tuotteen, tarkasta, että pakkauksessa on seuraavat osat. Jos jokin osa puuttuu, ota välittömästi yhteys jälleenmyyjään. (1) Projektori (2) Linssin sovitin (3) Kuusiokoloavain (valinnaisen linssiyksikön asentamista varten) (4) Virtajohto (5) Tietokonejohto (6) Kaukosäädin (Ei sisällä paristoja.) (7) Käyttäjän asiakirjat (1) (4) (7) (5) (2) (3) (6) STANDBY/ON MY SOURCE COMPUTER DIGITAL BLANK LASER SHUTTER FREEZE ASPECT RESET POSITION MY BUTTON MAGNIFY KEYSTONE LENS SHIFT HUOM! * Tämän tuotteen mukana ei toimiteta linssiyksikköä. Voit valita tarpeitasi vastaavan linssin määritetyistä tyypeistä ( 24) Pyydä lisätietoja jälleenmyyjältä ja hanki yksi tai useampi linssiyksikkö tuotteelle. * Joudut ehkä käyttämään joitakin tiettyjä lisävarusteita tai palveluja. Suosittelemme, että otat yhteyden jälleenmyyjään etukäteen. HUOMAUTUS Säilytä alkuperäiset pakkausmateriaalit ja käytä niitä oikein, kun kuljetat tai varastoit tuotetta. 3. Linssiyksikön asentaminen Pyydä jälleenmyyjää asentamaan linssiyksikkö projektoriin. Muista antaa jälleenmyyjän lähettämän huoltohenkilön poistaa ja asentaa linssiyksikkö. VAROITUS Käytä vain valmistajan määrittämiä linssiyksikköjä. Anna jälleenmyyjän toimittaman huoltohenkilön hoitaa linssiyksikön asennukset ja poistamiset. Lue linssiyksikön käyttöopas ja säilytä se. Varo pudottamasta tai kolhimasta linssiyksikköä. Älä kuljeta projektoria, kun linssiyksikkö on kiinnitetty paikalleen. HUOMAUTUS Säilytä linssiyksikön alkuperäiset pakkausmateriaalit ja käytä niitä oikein, kun kuljetat tai varastoit linssiyksikköä. HUOMAA Älä kosketa linssin pintaa. Säilytä projektorin pölysuojus tallessa ja käytä sitä, kun linssiyksikkö ei ole paikallaan. SUOMI 5

6 4. Projektorin sijoittaminen Lue ensin tämä luku kokonaisuudessaan. Asenna projektori vasta sitten paikalleen. 4.1 Asennusympäristö Tuote on asennettava paikkaan, joka on vakaa, viileä ja ilmava. Tarkasta asennusympäristö seuraavien määritysten mukaisesti:. VAROITUS Älä sijoita tuotetta epävakaalle pinnalle, kuten epätasaiseen, kaltevaan tai tärisevään paikkaan. Älä sijoita tuotetta veden läheisyyteen, kuten kylpyammeen, pesualtaan, tiskialtaan, pyykinpesualtaan tai uima-altaan lähelle tai kosteaan kellariin, uimarannalle tai ulos. HUOMAUTUS Älä sijoita tuotetta pölyiseen, savuiseen tai kosteaan paikkaan, kuten käytävälle, tupakointitilaan, keittiöön tai ulos. Älä sijoita laitetta lämmönlähteiden, kuten lämpöpatterien, lämmittimien, liesien tai muiden lämpöä tuottavien laitteiden (kuten vahvistimien), läheisyyteen. Älä sijoita tuotetta magneettiseen kenttään. HUOMAA Älä sijoita tuotetta paikkaan, jossa se saattaa aiheuttaa radiohäiriötä. Älä sijoita projektoria paikkaan, jossa kirkkaat valot saattavat osua kaukosäätimen tunnistimiin. 4.2 Projektiotapa Valitse käyttöä varten sopiva projektiotapa seuraavasta kuvasta. (2) Kattoasennus (kiinnitetään kattoon) (1) Vakioasennus (sijoitetaan pöydälle) HUOM! * Jos asennus halutaan tehdä tavallisesta poikkeavalla tavalla, kuten kattoon, erityisten asennusvarusteiden ( 24) ja huollon käyttö on ehkä tarpeen. Neuvottele projektorin asennuksesta jälleenmyyjän kanssa ennen asennuksen tekemistä. VAROITUS Neuvottele asennuksesta jälleenmyyjän kanssa etukäteen. Käytä vain valmistajan määrittämiä asennusvarusteita ja anna huoltohenkilöstön hoitaa projektorin asennus ja irrottaminen asennusvarusteilla. Lue käytettyjen asennusvarusteiden käyttöopas ja säilytä se. 6

7 4.3 Projisointietäisyys Seuraavassa kerrotaan projektorin ja näytön asettelemisesta. Seuraavassa taulukossa annetut arvot laskettiin mallille IN5542/IN5542c ja vakiolinssiyksikölle LENS-068. Tarkasta omat arvosi oman linssiyksikkösi käyttöoppaasta. Arvot vaihtelevat riippuen käytetyn projektorin ja linssiyksikön yhdistelmästä. * Taulukossa olevat arvot on laskettu täysikokoiselle valkokankaalle (a) Valkokankaan koko (vinottain mitattu) (b) Heijastusetäisyys (±10%) (c) Näytön korkeus (±10%), kun vertikaalinen linssin siirto on säädetty kokonaan ylös. (a) (c) ylös Projektorin yläosa (c) alas (b) Projektorin alaosa (asennuspuoli) (a) Valkokankaan koko [tuumaa (m)] 4 : 3 valkokangas 16 : 9 valkokangas (b) Projektorin etäisyys [m (tuumaa)] (c) Valkokankaan korkeus [cm (tuumaa)] (b) Projektorin etäisyys [m (tuumaa)] (c) Valkokankaan korkeus [cm (tuumaa)] väh. enint. alas ylös väh. enint. alas ylös 40 (1,0) 1,7 (66) 2,3 (89) -23 (-9) 84 (33) 1,3 (53) 1,8 (72) -33 (-13) 83 (33) 60 (1,5) 2,6 (103) 3,5 (136) -34 (-13) 125 (49) 2,1 (83) 2,8 (110) -49 (-19) 124 (49) 70 (1,8) 3,1 (121) 4,0 (159) -40 (-16) 146 (58) 2,5 (98) 3,3 (129) -58 (-23) 145 (57) 80 (2,0) 3,5 (139) 4,6 (183) -45 (-18) 167 (66) 2,9 (112) 3,8 (148) -66 (-26) 165 (65) 90 (2,3) 4,0 (157) 5,2 (206) -51 (-20) 188 (74) 3,2 (127) 4,3 (168) -74 (-29) 186 (73) 100 (2,5) 4,4 (175) 5,8 (230) -56 (-22) 209 (82) 3,6 (142) 4,7 (187) -82 (-32) 207 (81) 120 (3,0) 5,4 (211) 7,0 (277) -68 (-27) 251 (99) 4,4 (172) 5,7 (225) -99 (-39) 248 (98) 150 (3,8) 6,7 (266) 8,8 (347) -85 (-33) 313 (123) 5,5 (216) 7,2 (283) -123 (-49) 310 (122) 200 (5,1) 9,0 (356) 11,8 (464) -113 (-44) 418 (164) 7,4 (290) 9,6 (379) -164 (-65) 414 (163) 250 (6,4) 11,3 (447) 14,8 (582) -141 (-56) 522 (206) 9,2 (364) 12,0 (474) -206 (-81) 517 (204) 300 (7,6) 13,6 (537) 17,8 (699) -169 (-67) 627 (247) 11,1 (438) 14,5 (570) -247 (-97) 620 (244) 350 (8,9) 15,9 (628) 20,7 (816) -198 (-78) 731 (288) 13,0 (512) 16,9 (666) -288 (-113) 724 (285) 400 (10,2) 18,2 (718) 23,7 (934) -226 (-89) 835 (329) 14,9 (586) 19,4 (762) -329 (-130) 827 (326) 500 (12,7) 22,8 (899) 29,7 (1168) -282 (-111) 1044 (411) 18,6 (734) 24,2 (954) -411 (-162) 1034 (407) 600 (15,2) 27,4 (1081) 35,6 (1403) -339 (-133) 1253 (493) 22,4 (882) 29,1 (1145) -493 (-194) 1241 (488) 700 (17,8) 32,0 (1262) 41,6 (1638) -395 (-156) 1462 (576) 26,2 (1030) 34,0 (1337) -576 (-227) 1447 (570) SUOMI HUOMAA Älä käytä polarisoitua näyttöä, sillä se saattaa tuottaa punaisen kuvan. 7

8 4.4 Sijoittaminen Noudata seuraavia ohjeita ja sijoita projektori edellisen kappaleen 4.3 neuvojen mukaisesti. VAROITUS Säilytä projektoria poissa helposti syttyvien esineiden lähettyviltä. Älä tuki tai peitä projektorin aukkoja, ja jätä ympärille riittävästi tilaa ilmanvaihtoa varten. - Älä käytä projektoria pehmeällä alustalla, kuten mattojen tai vuodevaatteiden päällä. - Pidä projektori etäällä pienistä, kevyistä esineistä, jotka saattavat tarttua kiinni tuuletusaukkoihin. Älä aseta projektoria epävakaalle alustalle, kuten kärryyn. Sijoita projektori siten, ettei sen sisälle pääse mitään esineitä. - Pidä projektori etäällä pienistä esineitä, kuten paperiliittimistä, jotka saattavat pudota sen sisään. - Säilytä projektoria etäällä nesteistä, jotka saattavat roiskua tai vuotaa tuotteen sisälle. HUOMAUTUS Säilytä projektoria etäällä lämpöä johtavista materiaaleista, kuten metallista. - Älä käytä projektoria metallisella pöydällä. Säilytä projektori etäällä lämmössä pehmenevistä materiaaleista, kuten tietynlaisista muoveista HUOMAA Sijoita projektori siten, ettei projisointivalon ja näytön välisellä alueella ole esteitä. Vältä altistamasta kaukosäätimen tunnistimia kirkkaille valoille. 4.5 Ylimääräiset varkaudenestotoimet Tässä projektorissa on turvatanko kaupoista saatavilla olevaa varkaudenestoketjua tai -johtoa varten 10 mm:n halkaisijamittaan asti, ja lisäksi turvaura Kensington-lukkoa varten.katso tarkemmat tiedot turvalaitteen ohjekirjasta. HUOM! * Nämä eivät ole täydellisiä varkaudenestolaitteita vaan tarkoitettu lisätoimenpiteiksi. VAROITUS Älä käytä turvauraa laitteen putoamisen ehkäisemiseen, koska sitä ei ole tarkoitettu tätä varten. HUOMAUTUS Älä sijoita varkaudenestoketjua tai -johtoa lähelle projektorin puhallusilma-aukkoja, sillä kuuman puhallusilman kuumentama ketju tai johto saattaa aiheuttaa tulipalon. 8

9 5. Laitteiden liittäminen Ennen kuin liität projektorin laitteisiin, tarkasta laitteiden käyttöohjeista, että ne sopivat liitettäviksi tähän projektoriin ja mitä välineitä tarvitaan liitännän tekemiseen. Pyydä neuvoja jälleenmyyjältä, jos tarvittavaa lisävarustetta ei toimitettu tuotteen mukana tai lisävaruste on vioittunut. Se saattaa olla joidenkin määräysten alainen. Kun olet varmistanut, että projektorin ja laitteiden virta on katkaistu, tee liitäntä seuraavien ohjeiden mukaan. Katso seuraavien sivujen kuvia. HUOM! * Valinnainen johdon suojus on saatavilla tälle tuotteelle. Anna jälleenmyyjälle sen tiedot ja pyydä tilaamista. ( 24) VAROITUS Käytä vain valmistajan määrittämiä tai suosittelemia lisävarusteita. Älä tee muutoksia projektoriin tai lisävarusteisiin. Lue käytettävien varusteiden käyttöopas ja säilytä se. Älä liitä projektoria laitteisiin tai irrota sitä laitteista sen ollessa kytkettynä sähkövirtaan muutoin kuin laitteiden käyttöohjeiden sallimissa tapauksissa. HUOMAUTUS Joidenkin liitäntäkaapeleiden on sähkömagneettisen häiriösäädösten mukaan ehkä oltava tietyn pituisia tai niissä on oltava ferriittisydän projektorin liitäntäpäässä. Kun ferriittisydän on määrätynlaisen kaapelin vain toisessa päässä, liitä tämä pää projektoriin. Ole varovainen, ettet laita liitintä väärään porttiin tai väärällä tavalla. Varo vahingoittamasta kaapeleita. Sijoita kaapelit siten, ettei niiden päälle astuta eivätkä ne jää puristuksiin. HUOMAA Älä kytke laitteeseen virtaa ennen kuin olet kytketyn projektoriin virran, ellei laitteiden käyttöoppaissa neuvota tekemään niin. SUOMI 9

10 5. Laitteiden liittäminen (jatkuu) Esimerkki video- tai DVD-soittimen liitännästä Digitaalinen signaalitulo HDMI S-VIDEO VIDEO OUT COMPONENT OUT Y Cb/Pb Cr/Pr Videon signaalitulo VIDEO OUT LAN HDMI CONTROL IN DVI-D CONTROL OUT REMOTE CONTROL IN S-VIDEO MONITOR OUT OUT COMPUTER IN1 COMPUTER IN2 VIDEO 1 BNC R/Cr/Pr G/Y B/Cb/Pb H V VIDEO 2 Y Cb/Pb Cr/Pr K Esimerkki tietokoneliitännästä Tietokonekytkentär RS-232C RGB OUT RGB OUT RGB OUT DVI-D LAN Tietokoneen signaalitulo LAN HDMI CONTROL IN DVI-D CONTROL OUT REMOTE CONTROL IN S-VIDEO MONITOR OUT OUT COMPUTER IN1 COMPUTER IN2 VIDEO 1 BNC HUOMAUTUS LAN-porttia ei saa turvallisuussyistä liittää verkkoon, jossa voi olla liian suuri jännite. K R/Cr/Pr G/Y B/Cb/Pb H V Y Cb/Pb Cr/Pr VIDEO 2 10

11 FREEZE LASER INDICATOR VIDEO ID 1 ID 3 DIGITAL ID 2 ID 4 ENTER SHUTTER MENU PbyP AUTO POSITION 1 3 ON 2 4 OFF MAGNIFY FOCUS ZOOM KEYSTONE Laitteiden liittäminen (jatkuu) Esimerkki toisen projektorin tai näyttölaitteen liitännästä Tietokonekytkentä RS-232C Tietokoneen signaalitulo RGB OUT STANDBY/ON MY SOURCE COMPUTER BLANK LASER ASPECT RESET MY BUTTON LENS SHIFT Johdollinen kaukosäädin LAN HDMI CONTROL IN DVI-D CONTROL OUT REMOTE CONTROL IN S-VIDEO MONITOR OUT OUT COMPUTER IN1 COMPUTER IN2 VIDEO 1 BNC Kytkentä toisen laitteen RS-232Cliitännän kautta K R/Cr/Pr G/Y B/Cb/Pb H V Y Cb/Pb Cr/Pr VIDEO 2 Tietokoneen signaalitulon uudelleenohjaus toiseen näyttölaitteeseen SUOMI RS-232C RGB IN REMOTE CONTROL IN Toisen projektorin samanaikainen kauko-ohjaus 11

12 6. Liittäminen virtalähteeseen Liitä projektorin verkkojohdon pistoke asianmukaiseen virtalähteeseen seuraavien varoitusten mukaisesti. Seuraavassa annetaan ohjeet liitännän tekemiselle. Virtajohdon pistoke AC IN 1. Varmista, että projektorin virta on katkaistu virtakytkimestä ( O -merkintä). 2. Työnnä sähköjohdon pistoke projektorin AC IN (vaihtovirta) -liitäntään. 3. Kytke sähköjohdon toinen pää pistorasiaan. Verkkojohto VAROITUS Älä liitä virtajohtoa projektoriin, jos linssiyksikkö ei ole paikallaan. Käytä tätä projektoria ainoastaan laitteen kyltissä ilmoitetun virtalähteen kanssa. Käytä virtalähdettä, joka on lähellä projektoria ja helposti saavutettavissa. Älä ylikuormita pistorasiaa; tämä saattaa aiheuttaa tulipalo- tai sähköiskuvaaran. Käytä vain tuotteen mukana toimitettua virtajohtoa, joka sopii paikalliseen virtalähteeseen. Ellei tuotteen mukana toimitettu sopivaa virtajohtoa, ota yhteys jälleenmyyjään. Älä käytä vioittunutta virtajohtoa. Jos käytettävä virtajohto vioittuu, pyydä jälleenmyyjältä uutta vastaavanlaista virtajohtoa. Älä käsittele sähköjohtoa, jos kätesi ovat märät. Älä korjaa virtajohtoa tai tee muutoksia siihen. Varo vahingoittamasta virtajohtoa. Sähköjohto tulee asetella siten, ettei sen ylitse kävellä eikä se jää puristuksiin esineiden alle tai niiden väliin. Liitä sähköjohto tiukasti ja vältä löysiä liitäntöjen muodostumista. Älä käytä irtonaista tai huonokuntoista pistorasiaa. 12

13 7. Kaukosäätimen valmistelu Käytä tuotteen mukana toimitettua kaukosäädintä. Aseta paristot kaukosäätimeen, kun olet lukenut tämän luvun loppuun asti. 7.1 Paristojen asetus Kaukosäätimessä on käytettävä kahta seuraavantyyppistä paristoa:. HITACHI MAXELL tai HITACHI MAXELL ENERGY osanumero LR6 tai R6P (Ei sisällä paristoja.) Seuraavassa annetaan ohjeet paristojen asettamiseksi kaukosäätimeen. 1. Irrota paristokansi kaukosäätimen takapuolelta. Paina paristosuojuksen nuppia varovasti vetäen suojusta samalla ylöspäin. 2. Laita paristot paristokoteloon kotelossa olevien + - ja - -napamerkintöjen mukaisesti. 3. Aseta paristokotelon kansi takaisin alkuperäiseen paikkaan. HUOM! * Jos kaukosäätimessä ilmenee toimintavikoja, koeta vaihtaa sen paristot. VAROITUS Varo painamasta LASER -painiketta, kun asetat paristoja. Lasersäteen käyttäminen vahingossa on vaarallista. Katso seuraavan kappaleen 7.3 varoitusta. Ole varovainen käsitellessäsi paristoja, sillä ne saattavat puhjeta, haljeta tai vuotaa, mikä saattaa johtaa tulipaloon, loukkaantumiseen tai ympäristön saastumiseen. - Käytä vain määritettyjä paristoja. Älä käytä vääräntyyppisiä paristoja. - Kun vaihdat paristoja, vaihda kaikki neljä paristoa kerralla samantyyppisiin paristoihin. Älä käytä uusia paristoja vanhojen kanssa. - Älä käytä vaurioituneita paristoja, kuten naarmuisia, lommollisia, ruosteisia tai vuotavia paristoja. - Paristoja vaihdettaessa varmista, että uusien paristojen plus- ja miinusnavat on suunnattu oikein. - Älä työstä paristoja; esimerkiksi lataa tai juota niitä. - Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot. - Säilytä paristoja pimeässä, viileässä ja kuivassa paikassa. Älä koskaan altista paristoa tulelle tai vedelle. - Pidä paristot lasten ja lemmikkieläinten ulottumattomilla. - Jos paristo on vuotanut, pyyhi kohta huolellisesti pois heitettävällä liinalla. Jos vuotanutta nestettä joutuu ihollesi, huuhtele kohta heti huolellisesti vedellä. Jos paristo on vuotanut paristokoteloon, pyyhi vuotanut aine pois ja sen jälkeen vaihda paristot uusiin. - Noudata paikallisia paristojen hävittämistä koskevia säännöksiä. SUOMI 13

14 IEC : A1 : A2 : 2001 JIS C 6802:1997/98 JIS C 6802:2005 FOCUS ZOOM KEYSTONE LENS SHIFT 4 PbyP MY BUTTON 3 OFF FREEZE AUTO MAGNIFY ON SHUTTER POSITION MENU ENTER ID 2 ID 1 ID 4 ID 3 MY SOURCE DIGITAL VIDEO LASER INDICATOR 7.2 Lähetysolosuhteet Kaukosäädin toimii projektorin kaukosäätimen tunnistimilla, joissa käytetään infrapunavaloa (luokan 1 LED). Kaukosäätimen tunnistin tunnistaa signaalit enintään kolmen metrin päästä ja 60 asteen kulmassa (oikealta ja vasemmalta) ilmaisimesta. Kaukosäädinaistimet HUOM! * Yksi tai kaksi tunnistinta kolmesta voidaan kytkeä pois päältä käyttämällä PALVELU-valikon KAUKOVASTAANOTIN-kohtaa VALINNATvalikosta. * Kun haluat käyttää kahta tai useampaa tämäntyyppistä projektoria samanaikaisesti samassa paikassa, käytä ETÄTUNNUS-toimintoa. Kaukosäätimen painikkeilla ID 1, ID 2, ID 3 ja ID 4 voidaan määrittää samalla tunnuksella toimiva projektori käyttämällä PALVELUvalikon ETÄTUNNUS-kohtaa VALINNAT-valikosta ASPECT RESET BLANK LASER STANDBY/ON COMPUTER Kaukosäädinaistimet Noin 3 m HUOMAA Vältä altistamasta kaukosäätimen antureita kirkkaille valoille. Älä sijoita mitään esineitä kaukosäätimen ja projektorin tunnistimen välille, sillä ne saattavat häiritä kaukosäätimen signaalien lähetystä 7.3 Laserkohdistin Kun painat LASER-painiketta, kaukosäädin lähettää lasersäteen ja sytyttää LASER INDICATOR -ilmaisimen. Käytä lasersädettä osoittimena näytössä C A U T I O N LASER RADIATION- DO NOT STARE INTO BEAM MAX. OUTPUT: 1mW WAVE LENGTH: 650nm CLASS2 LASER PRODUCT LASER RADIATION DO NOT STARE INTO BEAM CLASS2 LASER PRODUCT MAX OUTPUT : 1mw WAVE LENGTH : 650nm tai C A U T I O N LASER RADIATION- DO NOT STARE INTO BEAM MAX. OUTPUT: 1mW WAVE LENGTH: 650nm CLASS2 LASER PRODUCT LASER RADIATION DO NOT STARE INTO BEAM CLASS2 LASER PRODUCT MAX OUTPUT : 1mw WAVE LENGTH : 650nm IEC :2007 EN :2007 Laserin aukko LASER INDICATOR LASER INDICATOR ビームをのぞきこまないでください 最 大 出 力 1mW 波 長 650 n m クラス2レーザ 製 品 ビームをのぞきこまないでください 最 大 出 力 1mW 波 長 650 n m クラス2レーザ 製 品 LASER-painike VAROITUS Käytä kaukosäätimen lasersädettä vain osoittimena näytössä. Älä osoita lasersädettä muualle kuin näyttöön. - Älä osoita lasersädettä kenenkään silmiä kohti, sillä se saattaa vaurioittaa silmiä. - Älä osoita lasersädettä muualle kuin näyttöön. 14

15 8. Projektorin virran kytkeminen/katkaiseminen 8.1 Virran kytkeminen 1. Varmista, että verkkojohto on liitetty lujasti ja oikein projektoriin ja pistorasiaan. 2. Paina virtakatkaisimen I -merkillä varustettua puolta. POWER-merkkivalo syttyy ja palaa oranssina. Odota, kunnes painikkeet ovat käyttövalmiita. Tämä saattaa kestää useita sekunteja. 3. Paina STANDBY/ON -painiketta (projektorissa tai kaukosäätimessä). Projektorin lamppu syttyy ja POWER -merkkivalo alkaa vilkkua vihreänä. Kun virta on kytkeytynyt, merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti vihreänä. 8.2 Virran katkaiseminen Virtakytkin POWER - merkkivalo STANDBY/ON -painike STANDBY/ON -painike 1. Paina STANDBY/ON -painiketta projektorista tai kaukosäätimestä. Valkokankaalla näkyy viesti Virran pois kytkeminen? noin 5 sekunnin ajan. 2. Paina STANDBY/ON -painiketta uudelleen, kun viesti on näytössä. Projektorin lamppu sammuu ja POWER-merkkivalo alkaa vilkkua oranssina. POWER -merkkivalo lakkaa vilkkumasta ja valo pysyy oranssina, kun lamppu on jäähtynyt kokonaan. 3. Kun olet varmistanut, että POWER-merkkivalo on syttynyt tasainen oranssi valo, paina virtakatkaisimen O -merkillä varustettua puolta. POWER-merkkivalo sammuu. HUOM! * Kun VALINNAT-valikon SUOR. PÄÄLLE -asetukseksi on valittu PÄÄLLE, ja jos projektorin virta katkaistiin vain virtakatkaisijasta ilman STANDBY/ON -painikkeen painamista, virtakatkaisijan painaminen kytkee projektorin virran päälle automaattisesti. VAROITUS Älä katso linssiä päin tai aukoista projektorin sisälle, kun lamppu palaa. Älä koske lampunsuojukseen tai poistoilma-aukkoihin, kun projektorin lamppu palaa tai heti sen sammuttamisen jälkeen, sillä ne saattavat olla kuumia ja aiheuttaa palovammoja. HUOMAA Älä kytke laitteeseen virtaa ennen kuin olet kytkenyt projektoriin virran, ellei laitteiden käyttöoppaissa neuvota tekemään niin. Katkaise laitteen virta ennen projektorin virran katkaisemista, ellei laitteiden käyttöoppaissa neuvota tekemään toisin. STANDBY/ON SUOMI 15

16 9. Kuvien projisointi Tämän tuotteen perustoiminta on kuvattu tässä luvussa. Katso lisätietoja CD-levyllä olevasta oppaasta Käyttäjän ohjekirja (yksityiskohtainen) ( 23). Säätöpaneeli Kohdistinpainike LENS SHIFT-merkkivalo LENS SHIFT-painike Kaukosäädin STANDBY/ON ID 1 ID 2 BLANK MY SOURCE ID 3 ID 4 LASER INDICATOR COMPUTER VIDEO DIGITAL LASER COMPUTER-painike VIDEO-painike DIGITAL-painike Kohdistinpainike COMPUTER-painike ZOOM-painike VIDEO-painike FOCUS-painike DIGITAL-painike ENTER FREEZE ASPECT SHUTTER PbyP AUTO MY BUTTON MENU RESET POSITION MAGNIFY ON OFF ASPECT-painike FOCUS + -painike FOCUS - -painike ZOOM + -painike ZOOM - -painike FOCUS + - ZOOM KEYSTONE + LENS SHIFT - KEYSTONE-painike LENS SHIFT-painike 9.1 Kuvan esittäminen ja vaihtaminen Kun jotakin seuraavista painikkeista (ohjauspaneelista tai kaukosäätimestä) painetaan, saadaan kuvasignaali tuloportista, jonka nimi näkyy painikkeessa. Saman painikkeen painaminen uudelleen vaihtaa porttia ja signaalia seuraavassa esitetyssä järjestyksessä. (1) COMPUTER -painike: COMPUTER IN1 COMPUTER IN2 BNC (2) VIDEO -painike: Component (Y, Cb/Pb, Cr/Pr) S-VIDEO VIDEO 1 VIDEO 2 (3) DIGITAL -painike: HDMI DVI-D 9.2 Kuvan tarkentaminen (1) Paina ohjauspaneelista ensin FOCUS -painiketta ja tee säädöt sitten / -kohdistinpainikkeilla. (2) Tee säädöt kaukosäätimen painikkeilla FOCUS + /FOCUS. 9.3 Kuvan zoomaaminen (1) Paina ohjauspaneelista ensin ZOOM -painiketta ja tee säädöt sitten / -kohdistinpainikkeilla. (2) Tee säädöt kaukosäätimen painikkeilla ZOOM + /ZOOM. 16

17 9.4 Projektorin asennon säätö Nostojalkojen käyttäminen Nostojalkojen pidentäminen tai lyhentäminen muuttaa projektorin asentoa ja projektiokulmaa. Niiden pituutta säädetään kiertämällä nostojalkoja. VAROITUS Jalkoja ei saa säätää yli 30 mm:n pituisiksi. Jos jalkoja säädetään pidemmiksi, ne saattavat irrota projektorista, saada projektorin putoamaan, aiheuttaa tapaturman tai vaurioittaa projektoria. HUOMAUTUS Älä aseta projektoria yli viiden asteen kulmaan. Toimintahäiriöitä saattaa tällöin esiintyä ja projektorin käyttöikä saattaa lyhentyä. enint. 30 mm Linssin asennon säätäminen Linssin asennon muuttaminen muuttaa projektioasentoa Kun olet painanut LENS SHIFT -painiketta (ohjauspaneelista tai kaukosäätimestä), muuta linssin asentoa kohdistinpainikkeilla. HUOM! * Kun linssi liikkuu, LENS SHIFT -ilmaisin (ohjauspaneelissa) syttyy palamaan tai vilkkuu vihreänä. Projektori ei välttämättä reagoi painikkeiden painamiseen linssin liikkuessa. * Paras kuvan laatu saadaan yleensä, kun linssi on asetettu keskelle. HUOMAUTUS Älä aseta sormia tai mitään esineitä linssin ympärille. Liikkuva linssi saattaa osua niihin ja aiheuttaa loukkaantumisen. 9.5 Kuvasuhteen valitseminen Käytä ASPECT -painiketta (kaukosäätimestä). Aina kun painat painiketta, kuvan kuvasuhde muuttuu. 9.6 Trapetsivääristymän korjaaminen KEYSTONE -valintaikkuna tulee näkyviin, kun KEYSTONE -painiketta painetaan (kaukosäätimestä). Korjaa kuva käyttämällä kohdistinpainikkeita valintaikkunan ohjeiden mukaan. SUOMI 17

18 Säätöpaneeli Kohdistinpainike Kaukosäädin LASER INDICATOR STANDBY/ON MY SOURCE COMPUTER BLANK-painike VIDEO ID 1 ID 2 ID 3 ID 4 DIGITAL BLANK LASER ENTER SHUTTER-merkkivalo FREEZE ASPECT SHUTTER MENU RESET SHUTTER-painike PbyP AUTO MY BUTTON POSITION MAGNIFY 1 3 ON 2 4 OFF FOCUS + - ZOOM + - KEYSTONE LENS SHIFT 9.7 Projektiokuvan piilottaminen Mekaanisen linssinsulkimen sulkeminen peittää projektiovalon ja pimentää näytön pitäen projektiotilan ennallaan. Jos käytät jotakin toista näyttölaitetta, voit käyttää näyttöä, mutta piilottaa sen katsojilta. Avaa ja sulje linssinsuljin painamalla SHUTTER -painiketta (ohjauspaneelista tai kaukosäätimestä). HUOM! * Kun linssinsuljin on suljettu, SHUTTER -ilmaisin (ohjauspaneelissa) vilkkuu keltaisena. * Vaikka projektorin virta katkaistaisiin linssinsuljin suljettuna, projektorin virran kytkeminen avaa linssinsulkimen automaattisesti. VAROITUS Älä jätä suljinta suljetuksi pitkiksi ajoiksi käyttäessäsi projektoria, sillä suljettu linssinsuljin saattaa nostaa sisäistä lämpötilaa ja jopa aiheuttaa tulipalon. 9.8 Näytön peittäminen väliaikaisesti Voit näyttää TYHJÄ -esiasetuskuvan tulosignaalin kuvan sijasta käyttämällä BLANKpainiketta KUVARUUTU -valikon TYHJÄ -kohdasta. Näytä TYHJÄ -kuva tai palauta kuva tulosignaalista painamalla BLANK -painiketta (kaukosäätimestä). HUOM! * Jotkin projektorin toiminnot palauttavat kuvan tulosignaalista automaattisesti. 18

19 10. Huolto Muista katkaista projektorin virta, irrottaa se pistorasiasta ja antaa sen jäähtyä ennen huollon suorittamista. Anna projektorin jäähtyä noin 45 minuutin ajan varsinkin huoltaessasi lamppuyksikköä Lamppuyksikkö Kulunut lamppu saattaa palaa tai rikkoutua. Suosittelemme varalamppuyksikön säilyttämistä, jotta se voidaan vaihtaa, kun projektiokuva tummenee tai värisävyt haalistuvat. Ilmoita jälleenmyyjälle varakappaleen numero ja pyydä sen tilaamista. Valinnaisen lamppuyksikön mallinumero on: SP-LAMP-079 Jos projektori on asennettu tavallisesta poikkeavalla tavalla, esimerkiksi kattoon, tai jos lamppu on rikkoutunut, pyydä jälleenmyyjää vaihtamaan lamppuyksikkö. Vaihda muussa tapauksessa lamppuyksikkö noudattamalla seuraavia toimenpiteitä. 1. Varmista, että projektorin virta on katkaistu ja laite on jäähtynyt. 2. Löysennä lampun suojuksen ruuvi (merkitty nuolella). Vedä se ulos. 3. Löysennä lamppuyksikön kolme ruuvia (merkitty nuolella). Ota kiinni yksikön kahvoista ja nosta se varovasti ulos projektorista. Lampun suojus 4. Aseta uusi lamppuyksikkö varoen paikalleen. Kiristä Lamppuyksikkö lamppuyksikön ruuvit uudelleen. 5. Aseta lampunsuojus takaisin paikalleen ja kiristä lampunsuojuksen ruuvi. 6. Aseta LAMPPU IKÄ -arvo uudelleen. (1) Kytke projektoriin virta. (2) Näytä LISÄVALIKKO painamalla MENUpainiketta (ohjauspaneelista tai kaukosäätimestä). Valitse HELP. VAL. -valikosta LISÄVALIKKO Kahvat käyttäen kohdistinpainikkeita / ja paina sitten kohdistinpainiketta. (3) Valitse VALINNAT -valikosta VALINNAT -kohta käyttäen vasemman sarakkeen kohdistinpainikkeita / ja paina sitten kohdistinpainiketta. (4) Näytä LAMPPU IKÄ -valintaikkuna valitsemalla -kohta käyttäen oikean sarakkeen kohdistinpainikkeita / ja paina sitten kohdistinpainiketta. (5) Käytä kohdistinpainiketta valintaikkunan ohjeiden mukaan ja palauta LAMPPU IKÄ -arvo valitsemalla OK. HUOM! * VALINNAT-valikossa näytetty LAMPPU IKÄ -arvo on aika, joka lasketaan LAMPPU IKÄ -arvon viimeisestä palautuskerrasta. Tarkastamalla arvon pystyt huoltamaan laitteen oikein. HUOMAA Nollaa LAMPPU IKÄ -arvo vasta, kun olet vaihtanut lamppuyksikön. SUOMI 19

20 VAROITUS KORKEAJÄNNITE KORKEA LÄMPÖTILA KORKEA PAINE Projektorissa käytetään korkeapaineista elohopealasilamppua. Lamppu voi rikkoutua kovalla pamauksella, tai palaa, jos sitä täräytetään tai raaputetaan, käsitellään kuumana tai kun se on kulunut. Huomaa, että jokaisella lampulla on eripituinen käyttöikä, ja jotkut lamput voivat rikkoutua tai palaa pian käyttöönoton jälkeen. Lisäksi, kun lamppu rikkoutuu, voi lasinsirpaleita lentää lampun pesään ja elohopeaa sisältävää kaasua voi purkautua projektorin tuuletusaukoista. Lampun hävittämisestä: Tämä tuote sisältää elohopealampun; sitä ei saa laittaa talousroskiin. Se on hävitettävä asianmukaisten ympäristösäädösten mukaisesti. Katso lisätietoja lampun kierrätyksestä osoitteesta (USA:ssa). Laitetta hävitettäessä ota yhteyttä paikallisiin viranomaisiin tai (USA:ssa) tai (Kanadassa).Saat lisätietoja jälleenmyyjältä. Kytke pois päältä pistoke irti verkkovirran pistorasiasta Mikäli lamppu rikkoutuu (siitä kuuluu rikkoutuessa kova pamaus), irrota verkkojohto pistorasiasta ja muista pyytää vaihtolamppu paikalliselta jälleenmyyjältä. Huomaa, että lasinsirpaleet voivat vahingoittaa projektorin sisäosia, tai aiheuttaa vammoja laitetta käsiteltäessä. Älä yritä itse puhdistaa projektoria tai vaihtaa lamppua. Mikäli lamppu rikkoutuu (siitä kuuluu rikkoutuessa kova pamaus), tuuleta tila hyvin ja varmista, että et ole hengittänyt projektorin tuuletusaukoista tulevaa kaasua tai että kaasua ei ole joutunut silmiin tai suuhun. Sammuta projektori ja irrota se verkkovirrasta ennen lampun vaihtoa. Odota vähintään 45 minuuttia, jotta lamppu jäähtyy riittävästi. Lampun käsitteleminen kuumana voi aiheuttaa palovammoja, myös lamppu voi vioittua. Älä koskaan ruuvaa auki muita kuin osoitettuja (nuolella merkittyjä) ruuveja. Älä avaa lampun suojusta kun projektori on kiinnitetty kattoon. Tämä on vaarallista, sillä jos lamppu on rikki, lasinsirpaleet putoavat suoraan ulos kun suojus avataan. Lisäksi korkeilla paikoilla työskentely on vaarallista, joten pyydä paikallista jälleenmyyjää vaihtamaan lamppu vaikka se ei olisikaan rikki. Älä käytä projektoria silloin, kun lampun suojus on poistettu. Lamppua vaihdettaessa varmista, että ruuvit ruuvataan tiukasti kiinni. Löysät ruuvit voivat aiheuttaa vaurioita tai vammoja. Käytä ainoastaan mainitun tyyppistä lamppua. Jos lamppu rikkoutuu pian sen ensimmäisen käyttökerran jälkeen, on mahdollista että lampun lisäksi on olemassa muita sähköongelmia. Jos näin tapahtuu, ota yhteyttä paikalliseen jälleenmyyjään tai huoltoedustajaan. Käsittele varoen: lampun täristäminen tai raapiminen voi aiheuttaa lampun rikkoutumisen käytön aikana. Lampun pitkäaikainen käyttö voi johtaa lampun tummenemiseen, syttymisvaikeuksiin tai lampun särkymiseen. Jos kuva näyttää tummalta, tai värisävyt ovat haaleat, vaihda lamppu mahdollisimman pian. Älä käytä vanhoja (käytettyjä) lamppua; ne saattavat aiheuttaa rikkoutumisen. 20

21 10.2 Suodatinyksikkö Voidaksesi ylläpitää ilmanvaihdon normaalina pidä varalla suodatinyksikköä ja vaihda se säännöllisesti, vaikka usein tapahtuva vaihto ei olekaan tarpeen. Ilmoita jälleenmyyjälle varakappaleen numero ja pyydä sen tilaamista. Valinnaisen suodatinyksikön mallinumero on: SP-FILTER-01 Seuraavassa on annettu suodatinyksikön vaihto-ohjeet. 1. Varmista, että projektorin virta on katkaistu ja laite on jäähtynyt. Suodattimen suojus 2. Puhdista suodattimen kansi ja sen ympäristö pölynimurilla. 3. Irrota suodattimen kansi nostamalla sen nupeista. 4. Irrota suodatinyksikkö paikaltaan painamalla ja vetämällä sen nupeista. Suodattimen suojuksen nupit 5. Puhdista projektorin sisääntulotuuletusaukot ja niitä ympäröivä alue pölynimurilla. 6. Aseta uusi suodatinyksikkö paikalleen. Suodatinyksikön nuppi 7. Aseta suodattimen kansi takaisin paikalleen. 8. Aseta SUODATIN IKÄ -arvo uudelleen. (1) Kytke projektoriin virta. (2) Näytä HELP. VAL. -valikko painamalla MENUpainiketta (ohjauspaneelista tai kaukosäätimestä). Tuuletusaukot Valitse LISÄVALIKKO-valikosta HELP. VAL. käyttäen vasemman sarakkeen kohdistinpainikkeita / ja paina sitten kohdistinpainiketta. (3) Näytä SUODATIN IKÄ -valintaikkuna valitsemalla SUODATIN IKÄ -kohta käyttäen kohdistinpainikkeita / ja paina sitten kohdistinpainiketta. (4) Käytä kohdistinpainiketta valintaikkunan ohjeiden mukaan ja palauta SUODATIN IKÄ -arvo valitsemalla OK. HUOM! * THELP. VAL. -valikossa näytetty SUODATIN IKÄ -arvo on aika, joka lasketaan SUODATIN IKÄ -arvon viimeisestä palautuskerrasta. Tarkastamalla arvon pystyt huoltamaan laitteen oikein. * Voit käyttää viestitoimintoa, joka ilmoittaa, kun suodatin on aika vaihtaa, käyttämällä VALINNAT-valikon SUODATIN IKÄ -kohtaa. VAROITUS Katkaise projektorin virta, irrota se pistorasiasta ja anna sen jäähtyä ennen suodatinyksikön tarkastamista tai vaihtamista. Ylläpidä sisäinen ilmanvaihto normaalina vaihtamalla suodatinyksikkö säännöllisesti. Käytä ainoastaan valmistajan määrittämää suodatinyksikön mallia. HUOMAA Muista nollata SUODATIN IKÄ -arvo vasta, kun olet vaihtanut suodatinyksikön. SUOMI 21

22 10.3 Sisäisen kellon paristo Projektori voidaan kuormittaa akkua käytettäväksi sisäisen kellon, joka on tarpeen verkkotoimintoja varten. Jos kello ei toimi oikein, pyydä jälleenmyyjää tarkastamaan paristo ja vaihtamaan se tarvittaessa. Säilytä varalla seuraavantyyppistä paristoa. Voit ostaa sen liikkeestä tai pyytää jälleenmyyjää tilaamaan sen. HITACHI MAXELL tai HITACHI MAXELL ENERGY osanumero CR2032 tai CR2032H. (Ei sisällä akkua) VAROITUS Ole varovainen käsitellessäsi paristoa, sillä se saattaa aiheuttaa räjähdyksen tai haljeta tai vuotaa, mikä saattaa johtaa tulipaloon, loukkaantumiseen tai ympäristön saastumiseen. - Käytä vain määritettyä paristoa. - Vaihda paristo aina uuteen. - Älä käytä vaurioituneita paristoja, kuten paristoja, joissa on raappeutumia, lommoja, ruostetta tai jotka vuotavat. - Älä työstä paristoja; esimerkiksi lataa tai juota niitä. - Säilytä paristoja pimeässä, viileässä ja kuivassa paikassa. Älä koskaan altista paristoa tulelle tai vedelle. - Pidä paristot lasten ja lemmikkieläinten ulottumattomilla. Varo, ettei kukaan pääse nielemään paristoa. - Jos paristo on vuotanut, pyyhi kohta huolellisesti pois heitettävällä liinalla. Jos vuotanutta nestettä joutuu ihollesi, huuhtele kohta heti huolellisesti vedellä. Jos paristo on vuotanut paristokoteloon, pyyhi vuotanut aine pois ja sen jälkeen vaihda paristot uusiin. - Noudata paikallisia paristojen hävittämistä koskevia säännöksiä Muuta Linssi Varo, ettet naarmuta, särje, tahraa tai sumenna linssin pintaa, sillä tämä vaikuttaa kuvan laatuun. Kun linssin pinta on sumea tai likainen, pyyhi sitä vain tarkoitusta varten olevalla liinalla tai linssinpuhdistuspaperilla. Projektorin sisäpuoli Projektorin turvallisen toiminnan varmistamiseksi tarkistuta ja puhdistuta se paikallisella jälleenmyyjällä noin kerran vuodessa. For the cabinet of the projector and remote control Puhdista projektorin kotelo ja kaukosäädin pehmeällä liinalla. Kostuta pehmeä liina vedellä tai vedellä laimennetulla neutraalilla puhdistusaineella, väännä liina kuivaksi ja pyyhi kotelo varovasti. Pyyhi uudelleen kevyesti pehmeällä, kuivalla liinalla. VAROITUS Katkaise projektorin virta, irrota se pistorasiasta ja anna sen jäähtyä ennen linssin tarkastamista tai puhdistamista. Älä naarmuta projektoria tai kolhi sitä. Ole erityisen varovainen linssin pinnan kanssa. Älä kastele tuotetta. Älä päästä sisälle nesteitä. Älä käytä suihkeita HUOMAA Älä kosketa linssin pintaa käsillä Älä käytä muita kuin tässä käyttöohjeessa mainittuja puhdistusaineita tai kemikaaleja. 22

23 11. CD-oppaan käyttäminen Tämän tuotteen tarkat käyttöohjeet ovat tuotteen mukana toimitetulla CD-levyllä Käyttäjän ohjekirja (yksityiskohtainen).ennen kuin käytät CD-levyä, lue seuraavat ohjeet, jotta osaat käyttää sitä oikein. Järjestelmävaatimukset CD-levyn järjestelmävaatimukset ovat seuraavat: Windows : OS: Microsoft Windows 98, Windows 98SE, Windows NT 4.0, Windows Me, Windows 2000/ Windows XP, tai uudempi CPU: Pentium processor 133MHz / Memory:32MB tai enemmän Macintosh : OS: Mac OS 10.2 tai uudempi CPU: Power PC / Memory:32MB tai enemmän CD-ROM-asema: 4x CD-ROM-asema Näyttö: 256 väriä / 640x480 -resoluutio Sovellukset: Microsoft Internet Explorer 4.0 ja Adobe Acrobat Reader 4.0 tai uudempi Kuinka CD:tä käytetään 1. Aseta CD-levy tietokoneen CD-ROM-asemaan. 2. Kun käytät levyä Macintosh -järjestelmässä, käynnistä Web-selain seuraavalla tavalla: (1) Kaksoisosoita tietokoneen työpöydän Projectors -kuvaketta. (2) Osoita sitten main.html -tiedostoa Kun käytät levyä Windows -järjestelmässä, Web-selain käynnistyy automaattisesti. 3. Käyttöoppaan ensimmäinen ikkuna näkyy Web-selaimessa. Valitse ikkunasta projektorin malli sekä kieli, jolla haluat lukea käyttöoppaita. Käyttöopas näkyy valitulla kielellä. HUOM! * CD:llä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. * Valmistaja ei vastaa mistään tietokoneesi laitteistoon tai ohjelmistoihin ilmestyneistä esteistä tai vioista, jotka mahdollisesti johtuvat CD-levyn käytöstä. * CD-levyllä olevien tietojen jäljentäminen, siirto tai kopiointi osittain tai kokonaisuudessaan ei ole sallittua ilman erillistä kirjallista lupaa. HUOMAUTUS Käytä CD:tä ainoastaan tietokoneen CD-asemassa. Älä koskaan aseta CD-levyä muun kuin tietokoneen (esimerkiksi soittimen) CD-asemaan. Jos CD-levy asetetaan yhteensopimattomaan CD-asemaan, mahdollisesti syntyvä voimakas ääni saattaa vahingoittaa kuuloa ja kaiuttimia. Säilytä CD-levyä sen kotelossa, kun et käytä sitä. Pidä CD-levy poissa suorasta valosta, kuumista lämpötiloista ja voimakkaasta kosteudesta. Varo naarmuttamasta tai altistamasta CD-levyä paineelle. SUOMI 23

24 12. Tekniset tiedot Tuotteen yleiset määritykset on annettu alla. Tuotenimi Kohta Nestekidepaneeli Lamppu Virtalähde Virrankulutus IN5542/ IN5542c IN5544/ IN5544c Lämpötila-alue Portit Paino (massa) Koko Valinnaiset osat Linssiyksikkö Lamppuyksikkö Suodatinyksikkö Johdon suojus Linssin sovitinyksikkö Nestekideprojektori Tekniset tiedot TFT-aktiivimatriisikäyttöjärjestelmä 3,3 cm (1,3 tyyppi), pikselit (1024 horisontaalista x 768 vertikaalista) 3,1 cm (1.22 tyyppi), pikselit (1366 horisontaalista x 800 vertikaalista) 350 W UHB AC V/6,0A, AC V/3,1A 540W 5 to 35 C (toiminnassa) HDMI...HDMI-liitin 1 DVI-D...DVI-D -liitin 1 LAN...RJ45 -liitin 1 MONITOR OUT...D15-nastainen D-sub-miniliitin 1 CONTROL IN...9-nastainen D-sub-liitin 1 CONTROL OUT...9-nastainen D-sub-liitin 1 REMOTE CONTROL IN... 3,5 mm:n stereominiliitin 1 REMOTE CONTROL OUT... 3,5 mm:n stereominiliitin 1 S-VIDEO...DIN 4 pin min -liitin 1 VIDEO 1... RCA -liitin 1 VIDEO 2...BNC -liitin 1 COMPUTER IN1...D15-nastainen D-sub-miniliitin 1 COMPUTER IN2...D15-nastainen D-sub-miniliitin 1 BNC (R/Cr/Pr, G/Y, B/Cb/Pb, H, V)...BNC -liitin 5 Component (Y, Cb/Pb, Cr/Pr)... RCA -liitin 3 13,1 kg (noin) 476 (W) x 272 (H) x 469 (D) Katso alla. *Katso seuraavan sivun kuvaa. LENS-067 (hyvin lyhyen heijastusetäisyyden linssi) LENS-066 (lyhyen heijastusetäisyyden linssi) LENS-065 (lyhyen heijastusetäisyyden linssi) LENS-068 (vakiolinssi) LENS-062 (vakiolinssi) LENS-064 (pitkän heijastusetäisyyden linssi) LENS-063 (hyvin pitkän heijastusetäisyyden linssi) SP-LAMP-079 SP-FILTER-01 SP-COVER-01 SP-LENS-ADPT-01 24

25 I O 12. Tekniset tiedot (continued) [yksikkö: mm] SUOMI

26 13. Vianetsintä Takuu ja jälkihuolto Jos huomaat epätavallisia häiriöitä (esimerkiksi savua tai hajua, sisälle on päässyt nestettä tai esineitä tai tuote on rikkoutunut), lopeta projektorin käyttö välittömästi. Kun olet varmistanut, että kyseessä ei ole hätätilanne, pyydä jälleenmyyjää tarkastamaan ja korjaamaan tuote. Jos kyseessä ei ole epätavallinen häiriö, katso ensin CD-levyllä olevan käyttöoppaan Vianetsintä-kohtaa. Se saattaa auttaa ongelman ratkaisemisessa. Jos se ei auta, ota yhteys jälleenmyyjään. Jälleenmyyjän määrittämä kauppias tai huoltoliike voi kertoa, mitkä takuuolosuhteet koskevat tilannetta. Viimeisimmät tiedot projektorista löytyvät seuraavalta verkkosivulta. ************************************************************************ HUOM! * Tämän ohjekirjan tiedot voivat muuttua ilman eri ilmoitusta. * Valmistaja ei ota mitään vastuuta käyttöoppaissa mahdollisesti esiintyvistä virheistä. * Käyttöoppaiden jäljentäminen, siirto tai kopiointi osittain tai kokonaisuudessaan ei ole sallittua ilman erillistä kirjallista lupaa. Tavaramerkkien vahvistus Kaikki tavaramerkit ovat vastaavien omistajiensa omaisuutta. Seuraavat tiedot on ilmoitettu kunkin yhtiön virallisilla sivustoilla. - Macintosh, Mac, Mac OS ovat Apple Inc. in rekisteröityjä tavaramerkkejä. - Pentium on Intel Corp. in rekisteröity tavaramerkki. - Microsoft ja Internet Explorer, Windows sekä Windows NT ovat Microsoft orporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. - Adobe ja Acrobat, Reader ovat Adobe Systems Incorporated in rekisteröityjä tavaramerkkejä. - PowerPC on International Business Machines Corporation in rekisteröity tavaramerkki. - DVI on Digital Display Working Group in rekisteröity tavaramerkki. - HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 26

27 Projektori IN5542/IN5542c/IN5544/IN5544c Käyttäjän ohjekirja (yksityiskohtainen) - Käyttöohjeet Kiitämme tämän projektorin ostamisesta. VAROITUS Ennen käyttöä lue huolellisesti "Käyttäjän ohjekirja (suppea)" ja muut asiaan kuuluvat ohjekirjat tuotteen asianmukaisen käytön varmistamiseksi. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty useita eri tunnusmerkkejä. Merkkien merkitys on kuvattu alla. VAROITUS HUOMAUTUS HUOM! Tämä ilmoitus varoittaa vakavasta vahingoittumisen tai jopa kuoleman vaarasta. Tämä ilmoitus varoittaa henkilövammojen tai laitevahinkojen vaarasta. Tämä ilmoitus varoittaa mahdollisten ongelmien synnystä. Katso lisätietoja tämän tunnuksen jälkeen merkityiltä sivuilta. HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. Tavaramerkin vahvistus Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/ tai muissa maissa. VESA ja DDC ovat Video Electronics Standard Associationin tavaramerkkejä. Mac on Apple Inc in rekisteröity tavaramerkki. DVI on Digital Display Working Group in rekisteröity tavaramerkki. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. PJLink-tavaramerkkioikeudet ovat haussa Japanissa, Yhdysvalloissa sekä muissa maissa ja alueilla. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. DN

28 Sisältö Sisältö Tästä ohjekirjasta Sisältö Johdanto Projektorin ominaisuudet...3 Tärkeitä kuljetukseen liittyviä turvallisuusohjeita...3 Pakkauksen sisällön tarkastaminen.. 4 Linssiyksikön asentaminen...4 Osien nimet Projektori...5 Säätöpaneeli...6 Merkkivalo Takapaneeli...6 Kaukosäädin...7 Käyttövalmistelut Asennusympäristö...8 Projektiotapa...8 Projisointietäisyys...9 Projektorin nostimen säätö...10 Ylimääräiset varkaudenestotoimet. 10 Laitteiden liittäminen Liittäminen virtalähteeseen...15 Kaukosäädin Paristojen asetus...16 Lähetysolosuhteet...17 Kaukosäätimen signaalin taajuuden muuttaminen...17 ETÄTUNNUS-toiminnon käyttäminen..18 Käyttö langallisena kaukosäätimenä..18 Laserkohdistin...18 Käyttö Virran kytkeminen...19 Virran katkaiseminen...20 Nostojalkojen käyttäminen...20 Linssin toimintojen käyttö...21 Kuvan esittäminen ja vaihtaminen...22 Kuvasuhteen valinta...23 Automaattisen säätötoiminnan käyttäminen...23 Asennon säätö...24 Trapetsivääristymän korjaaminen..24 Suurennustoiminnon käyttäminen...25 Näytön pysäyttäminen tilapäisesti..25 Valkokankaan tilapäinen tyhjentäminen.. 26 Kuvan sulkeminen väliaikaisesti...26 K ja k vier (Kuva kuvan vieressä)..27 Valikkotoiminnon käyttö HELP. VAL Kuvasuhde, Auto keystone, Keystone, Keystone, Kuvamuoto, Eco-tila, Peilikuva, Palauta, Suodatin ikä, Kieli, Lisävalikko, Poistu KUVA-valikko Kirkkaus, Kontrasti, Gamma, Väri lämp., Väri, Värisavy, Terävyys, Akt. iiris, Oma muisti NÄYTTÖ-Valikko Kuvasuhde, Ylipyyh, Vert.sij., Hor.sij., H vaihe, Hor. koko, Autom. säädön toteutus LIITÄNNÄT-valikko Etenevä, Video nr, 3D-ycs, Väriavaruus, Component, Videoform., Digitaaliformaatti, Digitaalialue, Computer-tulo, Kuvalukko, Resoluutio SÄÄTÖ-valikko Auto keystone, Keystone, Keystone, Eco-tila, Peilikuva, Näyttöpäätteen lähtö KUVARUUTU-valikko Kieli, Valikko as., Tyhjä, Aloitus, Oma kuva, Oma kuva lock, Viesti, Lähteennimi, Malline, C.c. (tekstiys) VALINNAT-valikko Lähteen ohitus, Autom. haku, Auto keystone, Suor. päälle, Auto pois, Suljinaika, Lamppu ikä, Suodatin ikä, Oma painike, Oma lähde, Palvelu VERKKO-valikko Asetus, Projektorin nimi, Minun kuvani, Informaatio, Palvelu TURVALLISUUS-valikko Turvasalasanan muutto, Oman kuvan salasana, Pin lukitus, Siirtymän ilmaisin, Tekstin salasana, Teksti näkyy, Muokkaa tekstiä Huolto Lamppuyksikkö...67 Suodatinyksikkö...69 Sisäisen kellon paristo...70 Muuta...70 Vianetsintä Liittyvät viestit...71 Merkkivaloista...72 Ilmiöitä, joita voidaan erheellisesti tulkita laitevioiksi...74 Takuu ja jälkihuolto Tekniset tiedot

29 Johdanto Johdanto Projektorin ominaisuudet Tämä projektori pystyy heijastamaan valkokankaalle erilaisia kuvasignaaleja. Laite mahtuu pieneen tilaan ja sillä saadaan helposti suurikokoinen kuva lyhyeltäkin etäisyydeltä. Lisäksi projektorissa on seuraavat ominaisuudet, jotka laajentavat sen käyttömahdollisuuksia. ü HDMI-portti tukee eri kuvalaitteita, joilla on digitaalinen liitin, jotta valkokankaalle saadaan selvempi kuva. ü Huippukirkas lamppu ja laadukas optinen järjestelmä täyttävät ammattikäytön vaatimukset. ü Vaihtoehtoiset linssiyksiköt ja huippulaaja linssin säätöalue laajentavat laitteen asennusmahdollisuuksia. ü Linssinsulkimen ansiosta sisäiset toiminnot voidaan piilottaa, mikä parantaa esitystä. ü Lukuisat I/O-portit tukevat useita liiketoimintatilanteita. ü Projektorin verkkotoiminnot tukevat PJLink TM -standardia. ü PJLink TM on dataprojektorien yhteinen käyttö- ja ohjausstandardi. PJLink TM mahdollistaa eri valmistajien projektoreiden keskitetyn hallinnan, ja projektoreita voidaan käyttää kauko-ohjauksella. PJLink TM -yhteensopivia laitteita voidaan hallita ja ohjata milloin ja missä tahansa valmistajasta riippumatta. Katso PJLink TM -ominaisuuden komentoja & User's Manual (Technical). Katso PJLink TM -ominaisuuden määrityksiä Japan Business Machine and Information System Industries Association -liiton Web-sivustolta. Osoite on: ü Ainutlaatuinen sähköinen pölynkeruu- ja ilmansuodatusjärjestelmä estää ilmapölyä pääsemästä projektoriin, minkä ansiosta huoltojen määrä vähenee. Tärkeitä kuljetukseen liittyviä turvallisuusohjeita *Katso tarkemmat tiedot & Käyttäjän ohjekirjasta (suppea). VAROITUS Projektorin käsittelyssä on käytettävä vähintään kahta henkilöä. Kun kannat projektoria, aseta kädet sen alla olevien lovien kohdalle. Irrota kaikki liitännät, kuten virtajohto ja kaapelit, ennen kuin ryhdyt kantamaan projektoria. Lovet 3

30 LASER INDICATOR STANDBY/ON MY SOURCE COMPUTER VIDEO ID 1 ID 3 DIGITAL ID 2 ID 4 LASER FREEZE ASPECT PbyP AUTO MY BUTTON ENTER SHUTTER 4 MENU RESET POSITION MAGNIFY ON OFF FOCUS ZOOM KEYSTONE + + LENS SHIFT - - Johdanto Pakkauksen sisällön tarkastaminen Kun olet ostanut tämän tuotteen, tarkasta, että pakkauksessa on seuraavat osat. Jos jokin osa puuttuu, ota välittömästi yhteys jälleenmyyjään. (1) Projektori (2) Linssin sovitin (3) Kuusiokoloavain (valinnaisen linssiyksikön asentamista varten) (4) Virtajohto (5) Tietokonejohto (6) Kaukosäädin (Ei sisällä paristoja.) (7) Käyttäjän asiakirjat (1) (2) (4) (3) (5) BLANK (6) (7) HUOM! Tämän tuotteen mukana ei toimiteta linssiyksikköä. Voit valita tarpeitasi vastaavan linssin määritetyistä tyypeistä (&77). Pyydä lisätietoja jälleenmyyjältä ja hanki yksi tai useampi linssiyksikkö tuotteelle. Joudut ehkä käyttämään joitakin tiettyjä lisävarusteita tai palveluja. Suosittelemme, että otat yhteyden jälleenmyyjään etukäteen. HUOMAUTUS Säilytä alkuperäiset pakkausmateriaalit ja käytä niitä oikein, kun kuljetat tai varastoit tuotetta. Linssiyksikön asentaminen Pyydä jälleenmyyjää asentamaan linssiyksikkö projektoriin. Muista antaa jälleenmyyjän lähettämän huoltohenkilön poistaa ja asentaa linssiyksikkö. VAROITUS Käytä vain valmistajan määrittämiä linssiyksikköjä. Anna jälleenmyyjän toimittaman huoltohenkilön hoitaa linssiyksikön asennukset ja poistamiset. Lue linssiyksikön käyttöopas ja säilytä se. Varo pudottamasta tai kolhimasta linssiyksikköä. Älä kuljeta projektoria, kun linssiyksikkö on kiinnitetty paikalleen. HUOMAUTUS Säilytä linssiyksikön alkuperäiset pakkausmateriaalit ja käytä niitä oikein, kun kuljetat tai varastoit linssiyksikköä. HUOM! Älä kosketa linssin pintaa. Säilytä projektorin pölysuojus tallessa ja käytä sitä, kun linssiyksikkö ei ole paikallaan. 4

31 Osien nimet Osien nimet Projektori Eturengas Etukansi (1) Pölysuojus (2) Kaukosäätimen tunnistimet (x 2) (&17) (3) Tuuletusaukot (4) Suodattimen suojus (&69) Suodatinyksikkö ja ilmanottoaukko ovat (1) sisäpuolella. (5) Ohjauspaneeli (&6) Katso HUOM!. (6) Takapaneeli (&6) (7) (7) Sammutuskytkin (&73) (8) Lampun suojus (&67) Lamppuyksikkö on sisäpuolella. (9) AC IN (verkkotulo) (&15) (8) KUUMA! (10) Virtakytkin (&19,20) (11) Turvatanko (&10) (12) Turva-aukko (&10) (9) (10) (13) Lovet (x 2) (&3) (14) Nostojalat (x 2) (&20) (11) (12) (2) (6) (5) (3) (4) KUUMA! VAROITUS KUUMA! : Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. Älä katso linssiin tai tuuletusaukkoihin lampun palaessa, voimakas valo ei ole hyvä silmille. Älä tartu etukanteen tai -renkaaseen pitääksesi projektoria pystyasennossa, sillä projektori saattaa pudota. Älä käsittele nostojalkoja pitämättä samalla kiinni projektorista, sillä projektori saattaa pudota. HUOMAUTUS Varmista riittävä ilmanvaihto projektorin ylikuumenemisen estämiseksi. Älä peitä, tuki, tai tukkeuta tuuletusaukkoja. Älä aseta ilmanottoaukkojen läheisyyteen mitään sellaista, joka saattaa tarttua kiinni tai imeytyä ilmavirran mukana aukkoihin. Puhdista ilmansuodatin säännöllisesti. HUOM! Älä kosketa linssin pintaa. Säilytä projektorin pölysuojus tallessa ja käytä sitä, kun linssiyksikkö ei ole paikallaan. 5 (14) (13)

32 Osien nimet Säätöpaneeli (1) STANDBY/ON-painike (&19,20) (2) Kohdistinpainikkeet ( / / / ) (&28) (3) MEMU-painike (&28) (4) COMPUTER-painike (&22) (5) VIDEO-painike (&22) (6) DIGITAL-painike (&22) (7) LENS SHIFT-painike (&21) (8) ZOOM-painike (&21) (9) FOCUS-painike (&21) (10) SHUTTER-painike (&26) Ilmaisimessa palaa vihreä valo, kun toiminnon valikko on näytössä. (1) (2) (3) (7) (8) (9) (10) STANDBY/ON MENU LENS SHIFT COMPUTER ZOOM VIDEO FOCUS DIGITAL SHUTTER (4) (5) (6) Valitun tuloportin ilmaisimessa palaa vihreä valo. Ilmaisimessa vilkkuu keltainen valo, kun linssinsuljin on suljettu. Merkkivalo (&72) (1) POWER-ilmaisin (2) TEMP-ilmaisin (3) LAMP-ilmaisin (4) SECURITY-ilmaisin (5) SHUTTER-ilmaisin (1) (2) (3) (4) (5) POWER TEMP LAMP SECURITY SHUTTER Takapaneeli (&10) (1) HDMI-portti (2) DVI-D-portti (3) LAN-portti (4) MONITOR OUT-portti (5) CONTROL IN-portti (6) CONTROL OUT-portti (7) REMOTE CONTROL IN-portti (8) REMOTE CONTROL OUT-portti (9) S-VIDEO-portti (10) VIDEO 1-portti (11) VIDEO 2-portti (12) COMPUTER IN1-portti (13) COMPUTER IN2-portti (14) BNC (G/Y, B/Cb/Pb, R/Cr/Pr, H, V)-portit (15) Komponenttiportit (Y, Cb/Pb, Cr/Pr) AC IN I (1)(2)(3)(4) (9)(10)(11) O (5) (6) (7) (8) HDMI DVI-D CONTROL IN CONTROL OUT REMOTE CONTROL IN OUT LAN VIDEO 1 S-VIDEO COMPUTER IN1 COMPUTER IN2 BNC R/Cr/Pr G/Y B/Cb/Pb H V VIDEO 2 Y Cb/Pb Cr/Pr (15)(14) MONITOR OUT (12)(13) HUOMAUTUS Käytä virrankatkaisijaa vain silloin kun projektorin virtaa ei voida katkaista normaalin menetelmin, sillä tämän katkaisijan käyttäminen pysäyttää projektorin toiminnan jäähdyttämättä sitä ensin. 6

33 Osien nimet Kaukosäädin (1) Laserosoitin (&18) Säteen lähtöaukko. (2) LASER INDICATOR (&18) (3) LASER-painike (&18) (4) STANDBY/ON-painike (&19,20) (5) ID (1-4)-painike (&18) (6) COMPUTER-painike (&22) (7) VIDEO-painike (&22) (8) DIGITAL-painike (&22) (9) MY SOURCE-painike (&22) (10) LENS SHIFT-painike (&21) (11) ZOOM +/- -painike (&21) (12) FOCUS +/- -painike (&21) (13) AUTO-painike (&23) (14) POSITION-painike (&24) (15) ASPECT-painike (&23) (16) KEYSTONE-painike (&24) (17) MAGNIFY ON/OFF-painike (&25) (18) FREEZE-painike (&25) (19) BLANK-painike (&26) (20) SHUTTER-painike (&26) (21) MY BUTTON (1-4)-painike (&49) (22) P by P-painike (&27) (23) MENU-painike (&28) (24) ENTER-painike-painike: paina keskiosaa. Kohdistinpainike: paina nuolia / / / (&28). (25) RESET-painike (&28) (26) Langallisen kaukosäätimen portti (&18) (27) Paristotilan kansi (&16) (28) Pariston pidin (&16) (29) Taajuuskytkin (&17) (28) (27) (4) (5) (19) (18) (15) (20) (22) (21) (12) (26) (1) STANDBY/ON ID 1 ID 2 BLANK FREEZE ASPECT PbyP 1 2 FOCUS + - MY SOURCE ID 3 ID 4 ENTER SHUTTER AUTO MY BUTTON 3 4 ZOOM + - LASER INDICATOR (2) COMPUTER VIDEO DIGITAL LASER MENU RESET POSITION MAGNIFY ON OFF KEYSTONE LENS SHIFT (9) (6) (7) (8) (3) Kaukosäätimen takaosa (24) (23) (25) (13) (14) (17) (16) (10) (11) (29) VAROITUS Älä katso säteen lähtöaukkoon äläkä kohdista sädettä ihmisiin tai eläimiin silloin kun painat LASER-painiketta, säde ei ole hyvä silmille. HUOMAUTUS Muista, että lasersäde saattaa altistaa vaaralliselle säteilylle. Käytä laserosoitinta vain valkokankaalle osoittamiseen. 7

34 Käyttövalmistelut Käyttövalmistelut Lue ensin tämä luku kokonaisuudessaan. Asenna projektori vasta sitten paikalleen. Asennusympäristö Tuote on asennettava paikkaan, joka on vakaa, viileä ja ilmava. Tarkasta asennusympäristö seuraavien määritysten mukaisesti: VAROITUS Älä sijoita tuotetta epävakaalle pinnalle, kuten epätasaiseen, kaltevaan tai tärisevään paikkaan. Älä sijoita tuotetta veden läheisyyteen, kuten kylpyammeen, pesualtaan, tiskialtaan, pyykinpesualtaan tai uima-altaan lähelle tai kosteaan kellariin, uimarannalle tai ulos. HUOMAUTUS Älä sijoita tuotetta pölyiseen, savuiseen tai kosteaan paikkaan, kuten käytävälle, tupakointitilaan, keittiöön tai ulos. Älä sijoita laitetta lämmönlähteiden, kuten lämpöpatterien, lämmittimien, liesien tai muiden lämpöä tuottavien laitteiden (kuten vahvistimien), läheisyyteen. Älä sijoita tuotetta magneettiseen kenttään. HUOM! Älä sijoita tuotetta paikkaan, jossa se saattaa aiheuttaa radiohäiriötä. Älä sijoita projektoria paikkaan, jossa kirkkaat valot saattavat osua kaukosäätimen tunnistimiin. Projektiotapa Projektoria voidaan käyttää seuraavilla projektiotavoilla. Valitse käyttöä varten sopiva tapa. (2) Kattoasennus (kiinnitetään kattoon) 8 (1) Vakioasennus (sijoitetaan pöydälle) HUOM! Jos asennus halutaan tehdä tavallisesta poikkeavalla tavalla, kuten kattoon, erityisten asennusvarusteiden (&77) ja huollon käyttö on ehkä tarpeen. Neuvottele projektorin asennuksesta jälleenmyyjän kanssa ennen asennuksen tekemistä. VAROITUS Neuvottele asennuksesta jälleenmyyjän kanssa etukäteen. Käytä vain valmistajan määrittämiä asennusvarusteita ja anna huoltohenkilöstön hoitaa projektorin asennus ja irrottaminen asennusvarusteilla.

35 Käyttövalmistelut Projisointietäisyys Seuraavassa kerrotaan projektorin ja näytön asettelemisesta. Seuraavassa taulukossa annetut arvot laskettiin mallille IN5542/IN5542c ja keskiasentoon säädetylle vakiolinssiyksikölle LENS-068. Tarkasta omat arvosi oman linssiyksikkösi käyttöoppaasta. Arvot vaihtelevat riippuen käytetyn projektorin ja linssiyksikön yhdistelmästä. * Taulukossa olevat arvot on laskettu täysikokoiselle valkokankaalle (a) Valkokankaan koko (vinottain mitattu) (b) Heijastusetäisyys (±10%) (c) Näytön korkeus (±10%), kun vertikaalinen linssin siirto on säädetty kokonaan ylös. (b) (a) (c) ylös Projektorin yläosa (c) alas Projektorin alaosa (asennuspuoli) 4 : 3 valkokangas 16 : 9 valkokangas (a) Valkokankaan koko (b) Projektorin etäisyys (c) Valkokankaan korkeus (b) Projektorin etäisyys (c) Valkokankaan korkeus [tuumaa (m)] [m (tuumaa)] [cm (tuumaa)] [m (tuumaa)] [cm (tuumaa)] väh. enint. alas ylös väh. enint. alas ylös 40 (1,0) 1,7 (66) 2,3 (89) -23 (-9) 84 (33) 1,3 (53) 1,8 (72) -33 (-13) 83 (33) 60 (1,5) 2,6 (103) 3,5 (136) -34 (-13) 125 (49) 2,1 (83) 2,8 (110) -49 (-19) 124 (49) 70 (1,8) 3,1 (121) 4,0 (159) -40 (-16) 146 (58) 2,5 (98) 3,3 (129) -58 (-23) 145 (57) 80 (2,0) 3,5 (139) 4,6 (183) -45 (-18) 167 (66) 2,9 (112) 3,8 (148) -66 (-26) 165 (65) 90 (2,3) 4,0 (157) 5,2 (206) -51 (-20) 188 (74) 3,2 (127) 4,3 (168) -74 (-29) 186 (73) 100 (2,5) 4,4 (175) 5,8 (230) -56 (-22) 209 (82) 3,6 (142) 4,7 (187) -82 (-32) 207 (81) 120 (3,0) 5,4 (211) 7,0 (277) -68 (-27) 251 (99) 4,4 (172) 5,7 (225) -99 (-39) 248 (98) 150 (3,8) 6,7 (266) 8,8 (347) -85 (-33) 313 (123) 5,5 (216) 7,2 (283) -123 (-49) 310 (122) 200 (5,1) 9,0 (356) 11,8 (464) -113 (-44) 418 (164) 7,4 (290) 9,6 (379) -164 (-65) 414 (163) 250 (6,4) 11,3 (447) 14,8 (582) -141 (-56) 522 (206) 9,2 (364) 12,0 (474) -206 (-81) 517 (204) 300 (7,6) 13,6 (537) 17,8 (699) -169 (-67) 627 (247) 11,1 (438) 14,5 (570) -247 (-97) 620 (244) 350 (8,9) 15,9 (628) 20,7 (816) -198 (-78) 731 (288) 13,0 (512) 16,9 (666) -288 (-113) 724 (285) 400 (10,2) 18,2 (718) 23,7 (934) -226 (-89) 835 (329) 14,9 (586) 19,4 (762) -329 (-130) 827 (326) 500 (12,7) 22,8 (899) 29,7 (1168) -282 (-111) 1044 (411) 18,6 (734) 24,2 (954) -411 (-162) 1034 (407) 600 (15,2) 27,4 (1081) 35,6 (1403) -339 (-133) 1253 (493) 22,4 (882) 29,1 (1145) -493 (-194) 1241 (488) 700 (17,8) 32,0 (1262) 41,6 (1638) -395 (-156) 1462 (576) 26,2 (1030) 34,0 (1337) -576 (-227) 1447 (570) HUOM! Älä käytä polarisoitua näyttöä, sillä se saattaa tuottaa punaisen kuvan. 9

36 Käyttövalmistelut Projektorin nostimen säätö Noudata seuraavia ohjeita ja sijoita projektori edellisen kohtaa "Projisointietäisyys" (&9) neuvojen mukaisesti. VAROITUS Säilytä projektoria poissa helposti syttyvien esineiden lähettyviltä. Älä tuki tai peitä projektorin aukkoja, ja jätä ympärille riittävästi tilaa ilmanvaihtoa varten. Älä käytä projektoria pehmeällä alustalla, kuten mattojen tai vuodevaatteiden päällä. Pidä projektori etäällä pienistä, kevyistä esineistä, jotka saattavat tarttua kiinni tuuletusaukkoihin. Älä aseta projektoria epävakaalle alustalle, kuten kärryyn. Sijoita projektori siten, ettei sen sisälle pääse mitään esineitä. Pidä projektori etäällä pienistä esineitä, kuten paperiliittimistä, jotka saattavat pudota sen sisään. Säilytä projektoria etäällä nesteistä, jotka saattavat roiskua tai vuotaa tuotteen sisälle. HUOMAUTUS Säilytä projektoria etäällä lämpöä johtavista materiaaleista, kuten metallista. Älä käytä projektoria metallisella pöydällä. Säilytä projektori etäällä lämmössä pehmenevistä materiaaleista, kuten tietynlaisista muoveista HUOM! Sijoita projektori siten, ettei projisointivalon ja näytön välisellä alueella ole esteitä. Vältä altistamasta kaukosäätimen tunnistimia kirkkaille valoille. Ylimääräiset varkaudenestotoimet Tässä projektorissa on turvatanko kaupoista saatavilla olevaa varkaudenestoketjua tai -johtoa varten 10 mm:n halkaisijamittaan asti, ja lisäksi turvaura Kensington-lukkoa varten. Katso tarkemmat tiedot turvalaitteen ohjekirjasta. HUOM! Nämä eivät ole täydellisiä varkaudenestolaitteita vaan tarkoitettu lisätoimenpiteiksi. VAROITUS Älä käytä turvauraa laitteen putoamisen ehkäisemiseen, koska sitä ei ole tarkoitettu tätä varten. HUOMAUTUS Älä sijoita varkaudenestoketjua tai -johtoa lähelle projektorin puhallusilma-aukkoja, sillä kuuman puhallusilman kuumentama ketju tai johto saattaa aiheuttaa tulipalon. Turvatanko Varmuusketju tai - lanka varkauksien varalle Turva-aukko 10

37 Laitteiden liittäminen Käyttövalmistelut Ennen kuin liität projektorin laitteisiin, tarkasta laitteiden käyttöohjeista, että ne sopivat liitettäviksi tähän projektoriin ja mitä välineitä tarvitaan liitännän tekemiseen. Pyydä neuvoja jälleenmyyjältä, jos tarvittavaa lisävarustetta ei toimitettu tuotteen mukana tai lisävaruste on vioittunut. Se saattaa olla joidenkin määräysten alainen. Kun olet varmistanut, että projektorin ja laitteiden virta on katkaistu, tee liitäntä seuraavien ohjeiden mukaan. Katso seuraavien sivujen kuvia. HUOM! Valinnainen johdon suojus on saatavilla tälle tuotteelle. Anna jälleenmyyjälle sen tiedot ja pyydä tilaamista (&77). VAROITUS Käytä vain valmistajan määrittämiä tai suosittelemia lisävarusteita. Älä tee muutoksia projektoriin tai lisävarusteisiin Älä liitä projektoria laitteisiin tai irrota sitä laitteista sen ollessa kytkettynä sähkövirtaan muutoin kuin laitteiden käyttöohjeiden sallimissa tapauksissa. HUOMAUTUS Joidenkin liitäntäkaapeleiden on sähkömagneettisen häiriösäädösten mukaan ehkä oltava tietyn pituisia tai niissä on oltava ferriittisydän projektorin liitäntäpäässä. Kun ferriittisydän on määrätynlaisen kaapelin vain toisessa päässä, liitä tämä pää projektoriin. Ole varovainen, ettet laita liitintä väärään porttiin tai väärällä tavalla. Varo vahingoittamasta kaapeleita. Sijoita kaapelit siten, ettei niiden päälle astuta eivätkä ne jää puristuksiin. HUOM! Älä kytke laitteeseen virtaa ennen kuin olet kytketyn projektoriin virran, ellei laitteiden käyttöoppaissa neuvota tekemään niin. (jatkuu seuraavalla sivulla) 11

38 Käyttövalmistelut Laitteiden liittäminen (jatkuu) Esimerkki video- tai DVD-soittimen liitännästä Digitaalinen signaalitulo HDMI HDMI S-VIDEO OUT VIDEO OUT S-VIDEO OUT VIDEO OUT COMPONENT VIDEO Y Cb/Pb Cr/Pr OUT COMPONENT VIDEO Y Cb/Pb Cr/Pr OUT Videon signaalitulo LAN HDMI HDMI CONTROL IN CONTROL IN LAN DVI-D REMOTE CONTROL OUT CONTROL DVI-D CONTROL OUT REMOTE IN CONTROL IN OUT OUT VIDEO 1 S-VIDEO VIDEO 1 MONITOR OUT S-VIDEO MONITOR OUT COMPUTER BNC IN1 COMPUTER IN2 BNC COMPUTER IN1 COMPUTER IN2 R/Cr/Pr G/Y B/Cb/Pb H V VIDEO 2 R/Cr/Pr G/YY B/Cb/Pb H V VIDEO 2 Y Cb/Pb Cb/Pb Cr/Pr K Cr/Pr K Esimerkki tietokoneliitännästä Tietokonekytkentär Tietokoneen signaalitulo RS-232C RGB OUT RGB OUT RGB OUT DVI-D LAN RS-232C RGB OUT RGB OUT RGB OUT DVI-D LAN LAN HUOMAUTUS LAN-porttia ei saa turvallisuussyistä liittää verkkoon, jossa voi olla liian suuri jännite. LAN HDMI DVI-D MONITOR REMOTE OUT CONTROL IN CONTROL OUT CONTROL S-VIDEO HDMI DVI-D MONITOR REMOTE IN OUT CONTROL IN CONTROL OUT CONTROL S-VIDEO IN OUT COMPUTER IN1 COMPUTER IN2 VIDEO 1 COMPUTER BNC IN1 COMPUTER IN2 OUT VIDEO 1 BNC R/Cr/Pr G/Y B/Cb/Pb H V R/Cr/Pr G/YY B/Cb/Pb H V K Cb/Pb Cr/Pr Y Cb/Pb Cr/Pr VIDEO 2 VIDEO 2 R (jatkuu seuraavalla sivulla) 12 K HD HDMI CO

39 FREEZE LASER INDICATOR VIDEO ID 1 ID 3 DIGITAL ID 2 ID 4 ENTER SHUTTER MENU PbyP AUTO POSITION 1 3 ON 2 4 OFF MAGNIFY FOCUS ZOOM KEYSTONE Käyttövalmistelut RGB OUT Laitteiden liittäminen (jatkuu) Esimerkki toisen projektorin tai näyttölaitteen liitännästä Tietokonekytkentä Tietokoneen signaalitulo RS-232C RGB OUT STANDBY/ON MY SOURCE COMPUTER BLANK LASER Johdollinen kaukosäädin ASPECT RESET MY BUTTON LENS SHIFT LAN HDMI CONTROL IN DVI-D CONTROL OUT REMOTE CONTROL IN S-VIDEO MONITOR OUT OUT COMPUTER IN1 COMPUTER IN2 VIDEO 1 BNC R/Cr/Pr G/Y B/Cb/Pb H V VIDEO 2 Y Cb/Pb Cr/Pr K Kytkentä toisen laitteen RS-232Cliitännän kautta RS-232C RGB IN RGB-tulon uudelleenohjaus toiseen näyttöön REMOTE CONTROL IN Toisen projektorin samanaikainen kauko-ohjaus 13

40 Käyttövalmistelut Laitteiden liittäminen (jatkuu) HUOM! Lue ennen liitäntöjen tekemistä liitettävien laitteiden käyttöohjeet ja varmista, että kaikki laitteet sopivat liitettäviksi tähän projektoriin. Ennen PC:n liittämistä, tarkista signaalitaso, signaalin ajoitus ja resoluutio. - Muista tarkistaa asia verkostonhallinnasta. Älä liitä LAN-porttia verkkoon, jossa voi olla liian suuri jännite. - Jotkut signaalit saattavat tarvita adapterin tähän projektoriin tuloa varten. - Joissakin tietokoneissa on useita näyttöruututiloja, jotka saattavat sisältää tähän projektoriin soveltumattomia signaaleja. - Vaikka projektori pystyy näyttämään resoluutioltaan jopa UXGA (1600X1200) signaaleja, signaalit muutetaan projektorin paneelin resoluutioon ennen niiden näyttöä. Paras näyttötulos saavutetaan, kun tulosignaalin ja projektorin paneelin resoluutiot ovat samat. Liitäntöjä tehdessäsi varmista, että liittimen muoto sopii porttiin, johon liitäntä tulee tehdä. Ja varmista, että ruuvikiristeisten liittimien ruuvit on kiristetty. Kun haluat liittää kannettavan tietokoneen projektoriin, varmista että tietokoneen ulkoinen RGB-lähtö on aktivoitu. (Aseta kannettava tietokone CRT-näytölle tai samanaikaiselle LCD- ja CRT-näytölle.) Katso kannettavan tietokoneen käyttöohjeesta lisätietoja edellisen vaiheen toteuttamisesta. Kun kuvan resoluutio on muutettu tietokoneella tulosta riippuen, automaattinen säätötoiminto saattaa kestää jonkin aikaa, eikä sitä ehkä voida suorittaa loppuun. Tässä tapauksessa Windows-järjestelmän uuden resoluution valintaa varten olevaa "Kyllä/Ei" valintaruutua ei ehkä ilmesty näyttöön. Silloin resoluutio palautuu takaisin alkuperäiseksi. Resoluution muuttamiseen suositellaan käytettäväksi muita CRT- tai LCD-näyttöpäätteitä. Joissakin tapauksissa tämä projektori ei näytä kuvaa oikein, tai ei näytä valkokankaalla kuvaa lainkaan. Esimerkiksi automaattinen säätö ei ehkä toimi oikein joillakin tulosignaaleilla. Yhdistetty tahdistettu, tai tahdistettu G-tulosignaali saattaa sekoittaa projektorin toiminnot, jolloin projektori ei pysty näyttäämään kuvaa oikein. Tämän mallin HDMI- ja DVI-D-portit ovat yhteensopivia HDCP:n (High-bandwidth Digital Content Protection) kanssa ja pystyvät näin ollen näyttämään videosignaalin HDCPyhteensopivista DVD-soittimista ja vastaavista. Kytke ja käytä -kelpoisuudesta Kytke ja käytä on järjestelmä, johon kuuluu tietokone, sen käyttöjärjestelmä ja oheislaitteet (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B: n kanssa. Kytke ja käytä -menetelmää voidaan käyttää liittämällä tämä projektori tietokoneeseen, joka on VESA DDC -yhteensopiva (display data channel). Tätä toimintoa voit käyttää hyväksesi liittämällä RGB-kaapeli COMPUTER IN 1-porttiin (DDC 2B -yhteensopiva). Kytke ja käytä -järjestelmä ei ehkä toimi oikein, jos yritetään muun tyyppistä liitäntää. Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä -näyttöpääte. HUOM! HDMI HDMI tukee seuraavia signaaleja. -Videosignaali: 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60,1080i@50/60,1080p@50/60 -PC-signaalit: Katso Käyttäjän ohjekirja (yksityiskohtainen) Tekninen osa Projektori voidaan liittää toiseen laitteeseen, jossa on HDMI tai DVI -liitin, mutta joidenkin laitteiden kanssa projektori ei ehkä toimi oikein, esimerkiksi ei videota. Varmista, että käytät HDMI-kaapelia, jossa on HDMI-merkintä. Kun projektori on liitetty laitteeseen, jossa on DVI-liitin, käytä HDMI-tuloliitäntään DVI HDMI-kaapelia. 14

41 Käyttövalmistelut Liittäminen virtalähteeseen Liitä projektorin verkkojohdon pistoke asianmukaiseen virtalähteeseen seuraavien varoitusten mukaisesti. Seuraavassa annetaan ohjeet liitännän tekemiselle Varmista, että projektorin virta on katkaistu virtakytkimestä ( O -merkintä). Työnnä sähköjohdon pistoke projektorin AC IN (vaihtovirta) -liitäntään. Kytke sähköjohdon toinen pää pistorasiaan. Virtajohdon pistoke AC IN Verkkojohto VAROITUS Älä liitä virtajohtoa projektoriin, jos linssiyksikkö ei ole paikallaan. Käytä tätä projektoria ainoastaan laitteen kyltissä ilmoitetun virtalähteen kanssa. Käytä virtalähdettä, joka on lähellä projektoria ja helposti saavutettavissa. Älä ylikuormita pistorasiaa; tämä saattaa aiheuttaa tulipalo- tai sähköiskuvaaran. Käytä vain tuotteen mukana toimitettua virtajohtoa, joka sopii paikalliseen virtalähteeseen. Ellei tuotteen mukana toimitettu sopivaa virtajohtoa, ota yhteys jälleenmyyjään. Älä käytä vioittunutta virtajohtoa. Jos käytettävä virtajohto vioittuu, pyydä jälleenmyyjältä uutta vastaavanlaista virtajohtoa. Älä käsittele sähköjohtoa, jos kätesi ovat märät. Älä korjaa virtajohtoa tai tee muutoksia siihen. Varo vahingoittamasta virtajohtoa. Sähköjohto tulee asetella siten, ettei sen ylitse kävellä eikä se jää puristuksiin esineiden alle tai niiden väliin. Liitä sähköjohto tiukasti ja vältä löysiä liitäntöjen muodostumista. Älä käytä irtonaista tai huonokuntoista pistorasiaa. 15

42 Kaukosäädin Kaukosäädin Paristojen asetus Kaukosäätimessä on käytettävä kahta seuraavantyyppistä paristoa: HITACHI MAXELL tai HITACHI MAXELL ENERGY osanumero LR6 tai R6P (Ei sisällä paristoja.) Seuraavassa annetaan ohjeet paristojen asettamiseksi kaukosäätimeen. Irrota paristokansi kaukosäätimen takapuolelta. Paina paristosuojuksen nuppia varovasti vetäen suojusta samalla ylöspäin. Laita paristot paristokoteloon kotelossa olevien + - ja -napamerkintöjen mukaisesti. 3. Aseta paristokotelon kansi takaisin alkuperäiseen paikkaan. HUOM! Jos kaukosäätimessä ilmenee toimintavikoja, koeta vaihtaa sen paristot. VAROITUS Varo painamasta LASER -painiketta, kun asetat paristoja. Lasersäteen käyttäminen vahingossa on vaarallista. Katso kohtaa "Laserkohdistin" (&18). Ole varovainen käsitellessäsi paristoja, sillä ne saattavat puhjeta, haljeta tai vuotaa, mikä saattaa johtaa tulipaloon, loukkaantumiseen tai ympäristön saastumiseen. Käytä vain määritettyjä paristoja. Älä käytä vääräntyyppisiä paristoja. Kun vaihdat paristoja, vaihda kaikki neljä paristoa kerralla samantyyppisiin paristoihin. Älä käytä uusia paristoja vanhojen kanssa. Älä käytä vaurioituneita paristoja, kuten naarmuisia, lommollisia, ruosteisia tai vuotavia paristoja. Paristoja vaihdettaessa varmista, että uusien paristojen plus-ja miinusnavat on suunnattu oikein. Älä työstä paristoja; esimerkiksi lataa tai juota niitä. Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot. Säilytä paristoja pimeässä, viileässä ja kuivassa paikassa. Älä koskaan altista paristoa tulelle tai vedelle. Pidä paristot lasten ja lemmikkieläinten ulottumattomilla. Jos paristo on vuotanut, pyyhi kohta huolellisesti pois heitettävällä liinalla. Jos vuotanutta nestettä joutuu ihollesi, huuhtele kohta heti huolellisesti vedellä. Jos paristo on vuotanut paristokoteloon, pyyhi vuotanut aine pois ja sen jälkeen vaihda paristot uusiin. Noudata paikallisia paristojen hävittämistä koskevia säännöksiä. 16

43 FOCUS + - ZOOM PbyP FREEZE ASPECT RESET MY BUTTON 4 3 KEYSTONE LENS SHIFT AUTO OFF MAGNIFY ON SHUTTER ID 2 ID 1 ID 4 ID 3 BLANK LASER POSITION ENTER MENU MY SOURCE DIGITAL LASER INDICATOR VIDEO Lähetysolosuhteet Kaukosäädin toimii projektorin kaukosäätimen tunnistimilla, joissa käytetään infrapunavaloa (luokan 1 LED). Kaukosäätimen tunnistin tunnistaa signaalit enintään kolmen metrin päästä ja 60 asteen kulmassa (oikealta ja vasemmalta) ilmaisimesta. Kaukosäätimen anturi Kaukosäädin Kaukosäätimen anturit STANDBY/ON COMPUTER 30º 30º Noin 3 m HUOM! Yksi tai kaksi tunnistinta kolmesta voidaan kytkeä pois päältä käyttämällä PALVELU-valikon KAUKOVASTAANOTIN-kohtaa VALINNAT-valikosta. Kun haluat käyttää kahta tai useampaa tämäntyyppistä projektoria samanaikaisesti samassa paikassa, käytä ETÄTUNNUS-toimintoa. Kaukosäätimen painikkeilla ID 1, ID 2, ID 3 ja ID 4 voidaan määrittää samalla tunnuksella toimiva projektori käyttämällä PALVELU-valikon ETÄTUNNUSkohtaa VALINNAT-valikosta. HUOM! Vältä altistamasta kaukosäätimen antureita kirkkaille valoille. Älä sijoita mitään esineitä kaukosäätimen ja projektorin tunnistimen välille, sillä ne saattavat häiritä kaukosäätimen signaalien lähetystä. Kaukosäätimen signaalin taajuuden muuttaminen Varusteisiin kuuluvassa kaukosäätimessä voidaan valita signaalin taajuudelle tila 1 tai tila 2. Jos kaukosäädin ei toimi kunnolla, yritä vaihtaa signaalin taajuutta. Muista, että kaukosäätimellä ohjattavan projektorin kohta "KAUKOTAAJUUS" kohdassa PALVELU Valikossa VALINNAT (&51) tulee asettaa samaan tilaan kuin kaukosäädin. Aseta kaukosäätimen tila siirtämällä paristotilan kannen sisäpuolella olevaa taajuuskytkimen nuppia valittavan tilanumeron asentoon. Taajuuskytkin 2 1 Paristokotelon kannen sisäpuoli Kaukosäätimen takaosa 17

44 LASER RADIATION- DO NOT STARE INTO BEAM MAX. OUTPUT: 1mW WAVE LENGTH: 650nm CLASS2 LASER PRODUCT WAVE LENGTH : 650nm IEC : A1 : A2 : 2001 波 長 650 n m クラス2レーザ 製 品 JIS C 6802:1997/98 LASER RADIATION- DO NOT STARE INTO BEAM MAX. OUTPUT: 1mW WAVE LENGTH: 650nm CLASS2 LASER PRODUCT WAVE LENGTH : 650nm IEC :2007 EN :2007 波 長 650 n m クラス2レーザ 製 品 JIS C 6802: ON FOCUS ZOOM + 1 PbyP 4 3 AUTO OFF ON ENTER ID 2 MENU ID 1 ID 4 ID 3 DIGITAL LASER INDICATOR VIDEO Kaukosäädin ETÄTUNNUS-toiminnon käyttäminen Tällä toiminnolla määritetään, mitä projektoria kaukosäätimellä ohjataan. Käytä LASERtätä INDICATOR toimintoa, kun käytössä on useita samantyyppisiä projektoreita samanaikaisesti Aseta projektorin tunnusnumero etukäteen kohdan ETÄTUNNUS mukaan (&52). Paina tunnuspainiketta kaukosäätimestä. Valittuun tunnuspainikkeeseen syttyy valo kolmen sekunnin ajaksi. O I AC IN signaalin lähetys projektoriin on vaikeaa olosuhteista johtuen. HDMI DVI-D CONTROL IN CONTROL OUT REMOTE CONTROL IN OUT LAN VIDEO 1 S-VIDEO COMPUTER IN1 COMPUTER IN2 BNC R/Cr/Pr G/Y B/Cb/Pb H V VIDEO 2 Y Cb/Pb Cr/Pr STANDBY/ON MY SOURCE COMPUTER HUOM! Aina kun painat jotakin painiketta (paitsi tunnuspainikkeita), valitun tunnusnumeron tunnuspainikkeeseen syttyy valo. Vahvista projektorin nykyinen tunnus painamalla mitä tahansa tunnuspainiketta ENTER kolmen sekunnin ajan. Sen numero näytetään kussakin näytössä riippumatta projektorin asetetusta tunnuksesta. Käyttö langallisena kaukosäätimenä Varusteisiin kuuluva kaukosäädin toimii langallisena kaukosäätimenä, kun sen takaosassa oleva langallisen säädön portti liitetään projektorin takaosassa olevaan REMOTE CONTROL -porttiin audiokaapelilla, jossa on halkaisijaltaan 3.5 mm mittaiset stereominipistokkeet. Tämä toiminto on hyödyllinen silloin, kun kaukosäätimen BLANK FREEZE MONITOR OUT DIGITAL LENS SHIFT FREEZE ASPECT RESET MY BUTTON LASER KEYSTONE SHUTTER MAGNIFY STANDBY/ON MY SOURCE COMPUTER BLANK LASER POSITION KEYSTONE LENS SHIFT - - Liitä kaukosäädin projektoriin audiokaapelilla, jossa on halkaisijaltaan HUOM! 3.5 mm mittaiset stereominipistokkeet. ID 1 ID 2 ASPECT PbyP 1 2 FOCUS + ID 3 ID 4 SHUTTER AUTO MY BUTTON 3 4 ZOOM + VIDEO MENU RESET POSITION MAGNIFY ON OFF Laserkohdistin Kun painat LASER-painiketta, kaukosäädin lähettää lasersäteen ja sytyttää LASER INDICATOR -ilmaisimen. Käytä lasersädettä osoittimena näytössä. C A U T I O N LASER RADIATION DO NOT STARE INTO BEAM CLASS2 LASER PRODUCT MAX OUTPUT : 1mw ビームをのぞきこまないでください 最 大 出 力 1mW tai C A U T I O N LASER RADIATION DO NOT STARE INTO BEAM CLASS2 LASER PRODUCT MAX OUTPUT : 1mw ビームをのぞきこまないでください 最 大 出 力 1mW Laserin aukko LASER INDICATOR LASER INDICATOR STANDBY/ON MY SOURCE COMPUTER ID 1 ID 2 ID 3 ID 4 VIDEO DIGITAL BLANK LASER ENTER FREEZE SHUTTER MENU ASPECT RESET PbyP AUTO POSITION MY BUTTON LASER-painike MAGNIFY OFF FOCUS ZOOM KEYSTONE LENS SHIFT VAROITUS Käytä kaukosäätimen lasersädettä vain osoittimena näytössä. Älä osoita lasersädettä muualle kuin näyttöön. Älä osoita lasersädettä kenenkään silmiä kohti, sillä se saattaa vaurioittaa silmiä. Älä osoita lasersädettä muualle kuin näyttöön. 18

45 Käyttö Virran kytkeminen Seuraavassa on annettu projektorin virran kytkemisohjeet. Käyttäessäsi muita laitteita noudata niiden käyttöoppaita. Varmista, että verkkojohto on liitetty lujasti ja oikein 1. projektoriin ja pistorasiaan. Paina virtakatkaisimen I -merkillä varustettua Virtakytkin POWER - merkkivalo 2. puolta. POWER-merkkivalo syttyy ja palaa oranssina. Odota, kunnes painikkeet ovat käyttövalmiita. Tämä saattaa kestää useita sekunteja. 3. Käyttö Paina STANDBY/ON -painiketta (projektorissa tai kaukosäätimessä). Projektorin lamppu syttyy ja POWER -merkkivalo STANDBY/ON alkaa vilkkua vihreänä. Kun virta on kytkeytynyt, merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti STANDBY/ON -painike vihreänä. Valitse kuvan näyttöä varten tulosignaali luvussa "Kuvan seittäminen ja vaihtaminen" kuvatulla tavalla (&22). HUOM! Kun VALINNAT-valikon SUOR. PÄÄLLE -asetukseksi on valittu PÄÄLLE, ja jos projektorin virta katkaistiin vain virtakatkaisijasta ilman STANDBY/ON -painikkeen painamista, virtakatkaisijan painaminen kytkee projektorin virran päälle automaattisesti. VAROITUS Älä katso linssiä päin tai aukoista projektorin sisälle, kun lamppu palaa. Älä koske lampunsuojukseen tai poistoilma-aukkoihin, kun projektorin lamppu palaa. HUOM! Älä kytke laitteeseen virtaa ennen kuin olet kytkenyt projektoriin virran, ellei laitteiden käyttöoppaissa neuvota tekemään niin. 19

46 Käyttö Virran katkaiseminen Seuraavassa on annettu projektorin virran katkaisuohjeet. 1. Paina STANDBY/ON -painiketta projektorista tai kaukosäätimestä. Valkokankaalla näkyy viesti Virran pois kytkeminen? noin 5 sekunnin ajan. Virtakytkin POWER - merkkivalo 2. Paina STANDBY/ON -painiketta uudelleen, kun viesti on näytössä. Projektorin lamppu sammuu ja POWER-merkkivalo alkaa vilkkua oranssina. POWER -merkkivalo lakkaa vilkkumasta ja valo pysyy oranssina, kun lamppu on jäähtynyt kokonaan. STANDBY/ON -painike Kun olet varmistanut, että POWER-merkkivalo on syttynyt tasainen oranssi 3. valo, paina virtakatkaisimen O -merkillä varustettua puolta. POWER-merkkivalo sammuu. Käyttäessäsi muita laitteita noudata niiden käyttöoppaita. STANDBY/ON HUOM! Käytä sammutuskytkintä vain silloin, kun projektoria ei voi sammuttaa normaalia menettelytapaa noudattaen. VAROITUS Älä kytke laitteeseen virtaa ennen kuin olet kytkenyt projektoriin virran, ellei laitteiden käyttöoppaissa neuvota tekemään niin. HUOM! Katkaise laitteen virta ennen projektorin virran katkaisemista, ellei laitteiden käyttöoppaissa neuvota tekemään toisin. Nostojalkojen käyttäminen Nostojalkojen pidentäminen tai lyhentäminen muuttaa projektorin asentoa ja projektiokulmaa. Niiden pituutta säädetään kiertämällä nostojalkoja. 5 enint. 30 mm VAROITUS Jalkoja ei saa säätää yli 30 mm:n pituisiksi. Jos jalkoja säädetään pidemmiksi, ne saattavat irrota projektorista, saada projektorin putoamaan, aiheuttaa tapaturman tai vaurioittaa projektoria. HUOMAUTUS Älä aseta projektoria yli viiden asteen kulmaan. Toimintahäiriöitä saattaa tällöin esiintyä ja projektorin käyttöikä saattaa lyhentyä. 20

47 Linssin toimintojen käyttö Käyttö ZOOMAA/TARKENNA Paina ZOOM / FOCUS-painiketta. ZOOM/FOCUS-valintaikkuna avautuu. Säädä zoomausta/tarkennusta painikkeilla / valintaikkunan ollessa näytössä. Valitse valintaikkunasta POISTU painamalla. Kuvaruutunäytön valikko sulkeutuu. HUOM! ZOOM- ja FOCUS-toimintojen säätöala vaihtelee projektoriin asennetun linssityypin mukaan parhaan kuvalaadun ylläpitämiseksi. ZOOM- tai FOCUS-säädöt eivät siis ehkä saavuta ilmaisimien loppupäätä valintaikkunassa. Tämä ei ole virhetoiminto. LINSSISIIRTYMÄ Paina LENS SHIFT-painiketta. LINSSISIIRTYMÄvalintaikkuna avautuu. Siirrä linssiä painikkeilla / / / valintaikkunan ollessa näytössä. KESKITYS LINSSISIIRTYMÄ-valintaikkunassa: Paina DIGITAL-painiketta. Valmiustilassa: Paina LENS SHIFT- ja DIGITAL-painikkeita samanaikaisesti kolmen sekunnin ajan. Kun linssi siirtyy, valikko sulkeutuu ja näytössä näkyy tiimalasin muotoinen kuvake. Siirtymiseen saattaa kulua hetki. Se saattaa joissakin tapauksissa kestää jopa minuutin. LINSSISIIRTYMÄ-merkkivalo syttyy palamaan tai vilkkuu vihreänä linssin siirtyessä. Merkkivalo lakkaa vilkkumasta ja syttyy palamaan kolmeksi sekunniksi, kun keskitys on valmis. Kun linssi on jo keskellä, DIGITAL-painikkeen painaminen LINSSISIIRTYMÄvalintaikkunasta sytyttää LINSSISIIRTYMÄ-merkkivalon palamaan kolmeksi sekunniksi. LINSSIMUISTI TALLENNA / LATAA / TYHJENNÄ Tämä projektori on varustettu linssin säätöjen (zoomaus, tarkennus ja siirto) muistitoiminnoilla. Näytä LINS SIMUISTI-valintaikkuna valitsemalla ZOOM-, FOCUS- tai LINSSISIIRTYMÄ-valintaikkunasta LINSSIMUISTI. LINSSIMUISTI-valintaikkuna avautuu. TALLENNA:Tallenna nykyiset linssin säädöt valitsemalla TALLENNA-(1 3) ja painamalla tai ENTER. LATAA:TLataa tallennettu säätö valitsemalla LATAA-(1 3) ja painamalla tai ENTER Kun MY BUTTON-painike on määritetty LATAA-(1 3)-painikkeille, muisti voidaan ladata ilman LINSSIMUISTIvalintaikkunaa. TYHJENNÄ:Kun valitset LINSSIMUISTI-valintaikkunasta TYHJENNÄ LINSSIMUISTI, näyttöön tulee TYHJENNÄ LINSSIMUISTI -valintaikkuna. Valitse tyhjennettävä numero painikkeilla / ja paina sitten. Näyttöön tulee tyhjennyksen vahvistusikkuna. Valitse valintaikkunassa uudelleen. 21

48 Käyttö Kuvan esittäminen ja vaihtaminen Valitse RGB-signaalin tuloportti painamalla COMPUTER - painiketta. Joka kerran kun painat painiketta, projektori kytkee videoportin alla esitetyn mukaisesti. COMPUTER IN1 COMPUTER IN2 BNC Valitse videosignaalin tulo painamalla VIDEO-painiketta. Joka kerran kun painat painiketta, projektori kytkee videoportin alla esitetyn mukaisesti. COMPONENT (Y, Cb/Pb, Cr/Pr) S-VIDEO VIDEO 1 VIDEO 2 MY BUTTON MAGNIFY Kun on valittu VALINNAT-Valikon AUTOM. HAKU -kohdasta, projektori 1 3 ON tarkistaa portteja peräkkäin, kunnes se löytää tulosignaalin ( 47). Jos VIDEOpainiketta painetaan, kun COMPUTER IN1- tai COMPUTER IN2 -portti on INDICATOR 2 4 OFF ENTER LASER STANDBY/ON MY SOURCE COMPUTER valittu, projektori tarkistaa ensin Komponentti-portin. Valitse digitaalisignaalin tulo painamalla DIGITAL-painiketta. Joka kerran, kun painat painiketta, projektori vaihtaa digitaalista tuloporttia seuraavalla tavalla: HDMI DVI-D Kun VALINNAT-valikon AUTOM. HAKU -kohdasta on valittu PÄÄLLE, 2 ENTER 4 OFF projektori tarkastaa portteja peräkkäin, kunnes se löytää tulosignaalin ( 47). Jos DIGITAL -painiketta painetaan, kun Komponentti-, S-VIDEO, VIDEO 1 tai FOCUS ZOOM KEYSTONE VIDEO 2 -portti on valittu, projektori tarkastaa ensin HDMI-portin. + + Paina kaukosäätimen MY SOURCE -painiketta. Tulosignaali vaihtuu signaaliksi, jonka asetit OMA LÄHDE:ksi ( 49). FREEZE ID 1 LASER INDICATOR STANDBY/ON MY SOURCE COMPUTER ID 2 ID 4 Kun on valittu VALINNAT-Valikon AUTOM. HAKU -kohdasta, projektori tarkistaa portteja peräkkäin, kunnes se löytää tulosignaalin ( 47). Jos BLANK COMPUTER-painiketta painetaan, kun VIDEO 1, VIDEO 2, S-VIDEO, Komponentti, HDMI- tai DVI-D-portti on valittu, projektori tarkistaa ensin COMPUTER IN1 -portin. ID 1 ASPECT ID 2 PbyP BLANK FOCUS + FREEZE ID 1 - ASPECT ID 2 ID 3 AUTO VIDEO DIGITAL ENTER LASER INDICATOR SHUTTER ID 4 LASER STANDBY/ON MY SOURCE COMPUTER PbyP BLANK 1 FREEZE ASPECT - ID 3 VIDEO MENU DIGITAL RESET POSITION LASER ZOOM KEYSTONE + VIDEO ID 3 MENU LENS SHIFT - DIGITAL SHUTTER ID 4 RESET AUTO MY BUTTON 3 SHUTTER - POSITION LASER MAGNIFY ON MENU LENS SHIFT RESET LASER PbyP AUTO INDICATOR POSITION STANDBY/ON MY SOURCE COMPUTER Tätä toimintoa voidaan käyttää myös dokumenttikameralle. Valitse tuloportti, joka on liitetty dokumenttikameraan. MY BUTTON 1 3 ID 1 ID ID 2 ID 4 MAGNIFY VIDEO ON DIGITAL OFF FOCUS BLANK + - ZOOM + - KEYSTONE LASER LENS SHIFT ENTER 22 FREEZE MENU

49 Ei signaalia 4:3 (kiinteä, paitsi IN5544/IN5544c) / KOKO KUVA (kiinteä, IN5544/IN5544c) *16:10 / KOKO KUVA: vain IN5544/IN5544c. ALKUPER.: paitsi IN5542/IN5542c. PIENI: paitsi IN5544/IN5544c. NORMAALI-tilassa signaalin alkuperäinen kuvasuhde säilyy. Automaattisen säätötoiminnan käyttäminen 1. Paina AUTO-painiketta kaukosäätimessä. Tätä painiketta painamalla suoritetaan seuraavat toiminnot. Tietokonesignaalille Pystyasento, vaaka-asento ja vaakavaihe säädetään automaattisesti. Varmista, että ohjelmistoikkuna on asetettu maksimikokoonsa ennen tämän toiminnon käyttöä. Tumma kuva saattaa silti säätyä virheellisesti. Säätöä tehdessäsi käytä kirkasta kuvaa. Käyttö Kuvasuhteen valinta Paina ASPECT-painiketta kaukosäätimessä. 1. Joka kerran kun painat painiketta, projektori kytkee kuvasuhteen kulloisenkin tilan. Tietokonesignaalille LASER INDICATOR NORMAALI 4:3 16:9 16:10* PIENI* ALKUPER* KOKO KUVA* STANDBY/ON MY SOURCE COMPUTER VIDEO HDMI- tai DVI-D-signaalille ID 1 ID 3 NORMAALI 4:3 16:9 16:10* 14:9 PIENI* ALKUPER* KOKO DIGITAL KUVA* Videosignaalille, S-videosignaalille tai component-videosignaalille BLANK LASER 4:3 16:9 16:10* 14:9 PIENI* ALKUPER* KOKO KUVA* Videosignaalille ja s-videosignaalille 2 4 OFF Kullekin tulosignaalille parhaiten sopiva videoformaatti valitaan automaattisesti. Tämä toiminto on käytettävissä vain silloin, kun on valittu FOCUS ZOOM KEYSTONE AUTO kohtaan VIDEOFORM. Valikossa LIITÄNNÄT ( 37). Pystyasento + + ja vaaka-asento säätyvät automaattisesti oletusarvoon. LENS SHIFT Component-videosignaalille Pystyasento, vaaka-asento ja vaakavaihe säädetään automaattisesti oletusarvoksi. Automaattinen säätötoiminto kestää n. 10 sekuntia. HUOM!i myös, että se ei ehkä toimi oikein tiettyjen tulosignaalien kanssa. Kun tämä toiminto suoritetaan videosignaalille, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia. Tällä toiminnolla säädetyt kohteet voivat vaihdella silloin kun HIENO- tai EI KÄYTÖSSÄ -toiminto on valittu AUTOM. SÄÄTÖ -kohdassa VALINNAT- Valikon PALVELU-valikossa ( 50). 23 ID 2 FREEZE ID 1 ASPECT ID 2 PbyP 1 2 FOCUS + FREEZE - ID 4 ENTER ID 3 SHUTTER ID 4 AUTO BLANK MY BUTTON 3 4 ZOOM + - LASER INDICATOR STANDBY/ON MY SOURCE COMPUTER ASPECT PbyP 1 - ENTER SHUTTER AUTO MY BUTTON 3 - MENU VIDEO RESET DIGITAL POSITION MAGNIFY LASER ON OFF KEYSTONE LENS SHIFT MENU RESET POSITION MAGNIFY ON

50 Käyttö Asennon säätö Paina kaukosäätimen POSITION-painiketta kun mitään valikkoa ei ole esitetty. SIJAINTI-ilmoitus ilmestyy näyttöön. Käytä / / / -kohdistinpainikkeita kuvan asennon säätämiseen. Kun haluat palauttaa toimenpiteen alkutilaan, paina RESETpainiketta kaukosäätimessä säädön aikana. Toiminnon päättämiseksi paina POSITION-painiketta uudelleen. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Kun tämä toiminto suoritetaan videosignaaliin, s-videosignaaliin tai component-videosignaaliin, 2 4 OFF kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia. Kun tämä toiminto suoritetaan videosignaaliin, s-videosignaaliin tai componentvideosignaaliin, 480i@60 tai 576i@50, säädön laajuus riippuu NÄYTTÖ-Valikon FREEZE MENU FOCUS ZOOM KEYSTONE + + ASPECT SHUTTER RESET kohdasta YLI PYYH ( 34). Säätöä ei voi suorittaa jos YLI PYYH on asetettu arvoon LENS SHIFT - - PbyP AUTO POSITION 10. Trapetsivääristymän korjaaminen 2. Paina KEYSTONE-painiketta kaukosäätimessä. Näyttöön ilmestyy valintaikkuna, joka auttaa sinua vääristymän korjaamisessa. Käytä / kohdistinpainikkeita ja valitse AUTOM. tai MANUAALINEN ja suorita sitten seuraavat toimenpiteet painamalla painiketta: 1) AUTOM. toteuttaa vertikaalisen Keystone-vääristymän korjauksen automaattisesti. 2) MANUAALINEN näyttää valintaikkunan Keystone-vääristymän korjaamista varten. Käytä / kohdistinpainikkeita korjattavan suunnan valitsemiseksi ( tai ) ja säädä sitten / painikkeilla. Valintaikkuna suljetaan ja toimenpide lopetetaan painamalla KEYSTONE-painiketta uudelleen. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Tämän toiminnon säätöala vaihtelee erilaisten tulosignaalien mukaan. Joillakin tulosignaaleilla tämä toiminto ei välttämättä toimi hyvin. Kun V:INVERT tai H&V:INVERT on valittu kohtaan PEILIKUVA SÄÄTÖ- Valikossa, ja jos projektorin näyttö on vinossa tai kallellaan alaspäin, tämä toiminto ei ehkä toimi kunnolla. Kun zoomaussäätö on asetettu asetoon TELE (teletarkennus), tämä toiminto saattaa olla liian voimakas. Tätä toimintoa tulee käyttää silloin, kun zoomaussäätö on asetettu kokonaan laajakulmalle LEVEYS (laajakulmatarkennus) aina kun se on mahdollista. Jos projektori on sijoitettu tasolle (noin ±3 ), tämä toiminto ei ehkä toimi kunnolla. Jos vertikaalista linssin säätöä ei ole asetettu kokonaan ylöspäin (ei ole asetettu kokonaan alaspäin valinnaisella linssityypillä LENS-067 ( 51)), tämä toiminto ei ehkä toimi kunnolla. Jos horisontaalista linssin siirtoa ei ole asetettu keskelle, tämä toiminto ei ehkä toimi kunnolla. Tätä toimintoa ei voi käyttää silloin, kun siirtymän tunnistin on kytkettynä ( 64). ID 1 ID 2 BLANK FREEZE ID 2 ASPECT BLANK ID 3 ID 4 AUTO MY BUTTON 1 ENTER 3 VIDEO DIGITAL LASER STANDBY/ON MY SOURCE COMPUTER ENTER PbyP ID FOCUS + - ID 3 ID 4 SHUTTER MY BUTTON 3 4 ZOOM + - LASER INDICATOR VIDEO DIGITAL MENU RESET LASER POSITION MAGNIFY ON MAGNIFY ON OFF KEYSTONE LENS SHIFT

51 ENTER Suurennustoiminnon käyttäminen 1. Paina ON-painiketta kohdasta MAGNIFY kaukosäätimessä. "SUURENNUS"-ilmaisin ilmestyy näyttöön ja projektori siirtyy SUURENNUS-tilaan. SUURENNUS-tilassa kuva zoomataan. Ilmoitus katoaa muutaman sekunnin kuluttua, jos mitään toimenpidettä ei suoriteta. Käyttö FREEZE MENU ASPECT SHUTTER RESET PbyP AUTO POSITION MY BUTTON MAGNIFY 1 3 ON 2 4 OFF 2. Käytä / -kohdistinpainikkeita zoomaustason säätämiseen. FOCUS ZOOM KEYSTONE + + Zoomausaluetta voidaan siirtää painamalla POSITION-painiketta LENS SHIFT - - SUURENNUS-tilassa, ja käyttämällä sitten / / / kohdistinpainikkeita alueen siirtämiseksi. Zoomaustilan viimeistelemiseksi paina POSITIONpainiketta uudelleen. SUURENNUS-tilasta poistutaan ja näyttö palautetaan normaaliksi painamalla kaukosäätimen MAGNIFY-kohdan OFF-painiketta Projektori poistuu automaattisesti SUURENNUS-tilasta silloin, kun tulosignaalia muutetaan tai silloin kun näytön ehtoja muutetaan. SUURENNUS-tilassa keystone-vääristymätila saattaa vaihdella, mutta se palautuu ennalleen kun projektori poistuu SUURENNUS-tilasta. HUOM! Zoomin taso voidaan hienosäätää. Tarkkaile huolellisesti valkokangasta VIDEO haluamasi tason löytämiseksi. Näytön pysäyttäminen tilapäisesti 1. Paina FREEZE-painiketta kaukosäätimessä. "PYSÄYTYS" -ilmoitus ilmestyy näyttöön (vaikka ilmoitusta ei näy silloin, kun POIS-tila on valittu kohtaan VIESTI Valikossa KUVARUUTU ( 45)), ja projektori siirtyy PYSÄYTYS-tilaan, jolloin kuva pysähtyy. PYSÄYTYS-tilasta poistutaan ja näyttö palautetaan normaaliksi painamalla FREEZE-painiketta uudelleen. PbyP AUTO POSITION Projektori poistuu automaattisesti tilasta PYSÄYTYS, kun painetaan jotakin säätöpainiketta. MY BUTTON MAGNIFY 1 3 ON Jos projektori jatkaa saman pysähtyneen kuvan heijastamista pidemmän ajan, LCD-paneeli saattaa palaa kiinni. Älä jata projektoria PYSÄYTYS-tilaan 2 4 OFF liian pitkäksi aikaa. BLANK FREEZE LASER INDICATOR STANDBY/ON MY SOURCE COMPUTER ID 1 ID 2 ASPECT ID 3 ID 4 ENTER SHUTTER DIGITAL LASER MENU RESET FOCUS + - ZOOM + - KEYSTONE LENS SHIFT 25

52 Käyttö Valkokankaan tilapäinen tyhjentäminen 1. Paina BLANK-painiketta kaukosäätimessä. Tyhjä näyttö ilmestyy näkyviin tulosignaalin näytön sijasta. Katso kohtaa TYHJÄ Valikosta KUVARUUTU ( 42). Tyhjästä näytöstä poistumista ja tulosignaalin näyttöön palaamista varten paina BLANK-painiketta uudelleen. BLANK LASER INDICATOR STANDBY/ON MY SOURCE COMPUTER ID 1 ID 2 ID 3 ID 4 VIDEO DIGITAL LASER 1. Projektori poistuu automaattisesti tilasta TYHJÄ, kun painetaan jotakin ENTER säätöpainiketta. Kuvan sulkeminen väliaikaisesti SHUTTER-painikkeen painaminen avaa tai sulkee mekaanisen ASPECT SHUTTER linssinsulkimen. Suljettu linssinsuljin peittää projektiovalon, jolloin näyttö LASER RESET pimenee. PbyP INDICATOR AUTO POSITION STANDBY/ON MY SOURCE COMPUTER Projektorin SHUTTER-merkkivalo vilkkuu, kun suljin on suljettu. MY BUTTON MAGNIFY 1 3 VIDEO ON Projektorin virta katkeaa automaattisesti, kun asetettu SULJINAIKA ylittyy ( 48). ID 1 ID 3 Kun katkaiset virran STANDBY/ON-painikkeella ( 20), suljettu linssinsuljin 2 4 DIGITALOFF ID 2 ID 4 avautuu automaattisesti. Jos virta katkaistaan, kun linssinsuljinta avataan tai suljetaan, myös linssinsulkimen liike lakkaa. Kun projektorin virta kytketään FOCUS ZOOM KEYSTONE BLANK LASER + + päälle, sulkeutunut tai osaksi avautunut linssinsuljin avautuu automaattisesti. FREEZE - - MENU LENS SHIFT ENTER FREEZE MENU ASPECT SHUTTER RESET PbyP AUTO POSITION 1 MY BUTTON 3 MAGNIFY ON 2 4 OFF FOCUS + - ZOOM + - KEYSTONE LENS SHIFT 26

53 LASER INDICATOR STANDBY/ON MY SOURCE COMPUTER ID 2 ID 4 K ja k vier (Kuva kuvan vieressä) K ja k vier-toiminto näyttää kaksi eri kuvasignaalia BLANK LASERnäytössä, joka on jaettu kahteen alueeseen, yksi kutakin signaalia varten. Joitakin toimintoja voidaan käyttää samalla tavalla kuin normaali-tilassa (ei K ja k vier-tilassa). Jotkut ENTER toiminnot ovat mahdollisia vain K ja k vier-tilassa. K ja k vier:n käynnistäminen Paina kaukosäätimen PbyP-painiketta, jolloin K ja k vier-toiminto käynnistyy. Poistuaksesi K ja k vier-tilasta paina painiketta uudelleen. ID 1 FREEZE ASPECT PbyP ID 3 SHUTTER AUTO VIDEO DIGITAL MENU RESET POSITION normaali-tila Käyttö K ja k vier-tila MY BUTTON MAGNIFY Asetustietojen näyttäminen 1 3 ON Asetustiedot näkyvät muutaman sekunnin ajan, kun K ja k viertoiminto käynnistyy. Kummankin alueen tulosignaalitiedot näkyvät. 2 4 OFF Lisäksi pääalue on merkitty keltaisella kehyksellä. Tiedot voidaan FOCUS ZOOM KEYSTONE tuoda esiin käyttämällä kohdistinpainikkeita / / / + silloin, + kun LENS SHIFT asetustietoja ei ole näytössä. Pääalueen vaihtaminen Useimmat toiminnot koskevat vain pääaluetta. Audiotulosignaali, joka muodostaa parin pääalueen kuvan tulosignaalin kanssa, määräytyy myös audion lähtösignaaliksi. Pääaluetta voidaan vaihtaa käyttämällä kohdistinpainikkeita / silloin, kun asetustiedot ovat näytössä. Kuvan tulosignaalin vaihtaminen Kun painat COMPUTER, VIDEO tai DIGITALpainiketta K ja k vier-tilassa, tulosignaalin valitsemisvalikko tulee näkyviiin. Valitse signaali käyttämällä kohdistinpainikkeita /. Jos haluat vaihtaa sivualueen signaalin, vaihda ensin pääalue käyttämällä kohdistinpainikkeita /. Saman signaalin näyttäminen molemmilla alueilla ei ole mahdollista. Katso tietoja muista tulosignaaliyhdistelmistä oikealla olevasta taulukosta. X:llä merkittyjä yhdistelmiä ei voida valita. K ja k vier VAIHTO-toiminnon käyttö Paina MY BUTTON-painiketta, johon on määritetty K ja k vier VAIHTO-toiminto ( 49). Alueiden sijainnit vaihtavat paikkaa ilman yhtäkään asetusten muutosta. - - pääalue asetustiedot pääalue sivualue <signaaliyhdistelmä> Pää Sivu COMPUTER IN1 COMPUTER IN2 BNC HDMI DVI-D COMPUTER IN COMPUTER IN BNC HDMI X 0 X X X X DVI-D X 0 X X X X Component Scart RGB X X X X X S-Video X X 0 X X X Video X X 0 X X X Video X X 0 X X X Component Scart RGB S-Video Video 1 Video 2 HUOM! Joitakin signaaleja ei ehkä voida näyttää oikein K ja k vier-tilassa, vaikka ne näkyvät asianmukaisesti normaali-tilassa. 27

54 LASER INDICATOR STANDBY/ON MY SOURCE COMPUTER VIDEO ID 1 ID 3 DIGITAL ID 2 ID 4 BLANK FREEZE ASPECT PbyP ENTER AUTO MY BUTTON SHUTTER 4 LASER MENU RESET POSITION MAGNIFY ON OFF FOCUS ZOOM KEYSTONE + + LENS SHIFT - - Käyttö Valikkotoiminnon käyttö LASER INDICATOR Tämä projektori sisältää seuraavat valikot: KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, KUVARUUTU, STANDBY/ON MY SOURCE COMPUTER VALINNAT, VERKKO, TURVALLISUUS ja HELP. VAL.. HELP. VAL. -valikko koostuu usein käytetyistä VIDEO ID 1 ID 3 toiminnoista, ja muut valikot on luokiteltu kukin eri tarkoituksensa mukaan ja koottu kohdan DIGITAL ID 2 ID 4 LISÄVALIKKO alle. Kaikkia valikoita käytetään samalla tavalla painikkeilla / / /, ENTER ja RESET Samannimiset kaukosäätimen ja projektorin painikkeet toimivat samalla BLANK tavalla. LASER MENU STANDBY/ON LENS SHIFT COMPUTER ENTER-painike Kohdistinpainikkeet MENU-painike RESET-painike ZOOM VIDEO Avaa/sulje valikko FOCUS DIGITAL Avaa VALIKKO painamalla MENU-painiketta. Viimeksi SHUTTER käytetty VALIKKO (HELP. VAL. tai LISÄVALIKKO) tulee näkyviin. HELP. VAL. -valikolla on etuasema ja se näytetään virran kytkemisen jälkeen. Sulje VALIKKO painamalla MENU-painiketta uudelleen. Jos haluat siirtyä HELP. VAL. -valikkoon tai LISÄVALIKKOON, valitse valikosta HELP. VAL. / LISÄVALIKKO. Ruutunäytön merkinnät FREEZE ASPECT PbyP 1 2 FOCUS + - ENTER SHUTTER AUTO MY BUTTON 3 4 ZOOM + - MENU RESET POSITION MAGNIFY ON OFF KEYSTONE LENS SHIFT Seuraavassa on selitetty ruutunäyttömerkintöjen termit. Merkintä POISTU PALAUTA PERUUTA tai EI OK tai KYLLÄ Tarkoitus Kun valitset tämän, ruutunäyttö sulkeutuu. Näin tapahtuu myös, kun painat MENU-painiketta. Palaa edelliseen valikkoon valitsemalla tämän. Kun valitset tämän, nykyisen valikon toiminto peruutetaan ja edellinen valikko avautuu. Kun valitset tämän, valittu toiminto suoritetaan tai seuraava valikko avautuu. HUOM! Kun haluat selata valikkoa, paina / / / -painikkeita POSITION-painikkeen painamisen jälkeen. Joitakin toimintoja ei voi suorittaa tietyn tuloportin ollessa valittuna tai tietyntyyppisen tulosignaalin ollessa näytössä. Kun haluat palauttaa toimenpiteen alkutilaan, paina kaukosäätimen RESET-painiketta toiminnon aikana. HUOM!, että kohteita, joiden toiminnot suoritetaan samanaikaisesti toiminnon (kuten KIELI ja H VAIHE) aikana, ei voi palauttaa. Jos et suorita mitään toimintoja, valintaikkuna sulkeutuu automaattisesti noin 30 sekunnin kuluttua. 28

55 HELP. VAL. HELP. VAL. Valikossa HELP. VAL: voit suorittaa alla olevassa taulukossa esitetyt toiminnot. Valitse haluamasi kohta / kohdistinpainikkeilla projektorissa tai kaukosäätimessä. Suorita sitten säätö seuraavan taulukon mukaisesti. Kohta KUVASUHDE AUTO KEYSTONE KEYSTONE KEYSTONE Kuvaus Muuta kuvasuhdetta / painikkeilla. Katso kohta KUVASUHDE Valikosta NÄYTTÖ ( 34). Automaattinen Keystone-vääristymän korjaustoiminto suoritetaan painikkeella. Katso kohta AUTO KEYSTONE Valikossa SÄÄTÖ ( 40). Vertikaalinen Keystone-vääristymän korjaus suoritetaan / painikkeita käyttämällä. Katso kohta KEYSTONE Valikosta SÄÄTÖ ( 40). Horisontaalinen Keystone-vääristymän korjaus suoritetaan / painikkeita käyttämällä. Katso kohta KEYSTONE Valikosta SÄÄTÖ ( 41). Muuta kuvatyypin tilaa / painikkeilla. Kuvatyyppitilat ovat GAMMA ja VÄRI LÄMP. tilojen yhdistelmiä. Valitse heijastuslähteelle sopiva kuvatyypin tila. NORMAALI ó ELOKUVA ó DYNAAMINEN ó TAUL (MUST) KUVAMUOTO (jatkuu seuraavalla sivulla) PÄIVÄSAIKA ó VALK. TAULU ó TAUL (VIHR) VÄRI LÄMP GAMMA NORMAALI 2 KESKI 1 OLETUS ELOKUVA 3 MATALA 2 OLETUS DYNAAMINEN 1 KORKEA 3 OLETUS TAUL (MUST) 4 SUURI KIRK-1 4 OLETUS TAUL (VIHR) 5 SUURI KIRK-2 4 OLETUS VALK. TAULU 2 KESKI 5 OLETUS PÄIVÄSAIKA 6 SUURI KIRK-3 6 OLETUS Kun GAMMA ja VÄRI LÄMP. yhdistelmä on erilainen ylläesitettyihin ennalta asetettuihin verrattuna, KUVAMUOTO-valikon näytössä näkyy OMA. Katso kohdat GAMMA ja VÄRI LÄMP. ( 31, 32) Valikossa KUVA. Kun tämä toiminto on suoritettu, näkyviin saattaa tulla juovia tai muita häiriöitä. 29

56 HELP. VAL. Kohta ECO-TILA PEILIKUVA PALAUTA SUODATIN IKÄ KIELI LISÄVALIKKO POISTU Kuvaus Ympäristöystävällinen tila otetaan käyttöön / poistetaan käytöstä painamalla /. Katso kohta ECO-TILA Valikosta SÄÄTÖ ( 41). Vaihda peilikuvatilaan / painikkeita käyttämällä. Katso kohta PEILIKUVA Valikosta SÄÄTÖ ( 41). Tämän toiminnon käyttäminen palauttaa kaikki valikon HELP. VAL. kohdat alkutilaan, lukuunottamatta SUODATIN IKÄ- ja KIELI -valintoja. Vahvista toiminto valintaikkunasta. Kun OK valitaan painikkeella, nollaus suoritetaan. Ilmansuodattimen käyttöaika näkyy valikossa. Tätä toimintoa käyttämällä nollautuu suodattimen käyttöikä, jolla lasketaan ilmansuodattimen käyttöaikaa. Vahvista toiminto valintaikkunasta. Kun OK valitaan painikkeella, nollaus suoritetaan. Katso kohta SUODATIN IKÄ Valikossa VALINNAT ( 48). Näytön kielen voi muuttaa / painikkeita käyttämällä. Katso kohta KIELI Valikosta KUVARUUTU ( 42). Paina tai ENTER-painiketta käyttääksesi valikkoja KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, KUVARUUTU, VALINNAT, VERKKO tai TURVALLISUUS. Sulje ruutunäyttövalikko painamalla tai ENTER. 30

57 KUVA-valikko KUVA-valikko KUVA-Valikossa voit suorittaa alla olevassa taulukossa esitetyt toiminnot. Valitse haluamasi kohta / kohdistinpainikkeilla projektorissa tai kaukosäätimessä, ja paina kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTER-painiketta kaukosäätimessä säädön suorittamiseksi. Suorita sitten säätö seuraavan taulukon mukaisesti. Kohta KIRKKAUS KONTRASTI Kuvaus Säädä kirkkautta / painikkeilla. Tumma ó Vaalea Säädä kontrastia / painikkeilla. Heikko ó Voimakas Muuta gamma-muotoa / painikkeilla. 1 OLETUSó 1 OMAó 2 OLETUSó 2 OMAó 3 OLETUS GAMMA (jatkuu seuraavalla sivulla) 6 OMA 3 OMA 6 OLETUSó 5 OMAó 5 OLETUSó 4 OMAó 4 OLETUS Kohdan OMA säätö Kun valitaan tila, jonka nimessä on sana OMA ja painetaan sitten tai ENTER -painikkeita, näkyviin tulee valintaikkuna, jonka avulla halutun toiminnon säätö voidaan suorittaa. Tämä toiminto on hyödyllinen silloin kun haluat vaihtaa tiettyjen värisävyjen kirkkautta. Valitse kohta / painikkeilla ja säädä haluamasi taso / painikkeilla. ENTER tai VIDEO -painiketta painamalla voit valita näyttöön testikuvan, josta voit tarkistaa tehtyjen säätöjen vaikutuksen. Joka kerran kun painat ENTER tai VIDEO -painiketta, kuvio muuttuu alla esitetyllä tavalla. Ei kuviota ð 9 asteen harmaa asteikko Kohotus 15 asteen harmaa asteikko. Kahdeksan taajuuskorjauksen säätöpalkkia vastaavat kahdeksaa testikuvion sävytasoa (9 asteen harmaa asteikko), lukuunottamatta vasemmassa reunassa olevaa tumminta sävyä. Jos haluat säätää testikuvan toista sävyä vasemmalta laskettuna, käytä taajuuskorjauksen säätöpalkkia "1". Testikuvion vasemmassa reunassa olevaa tumminta sävyä ei voida säätää millään taajuuskorjauksen säätöpalkeista. Kun tämä toiminto on suoritettu, näkyviin saattaa tulla juovia tai muita häiriöitä. 31

58 KUVA-valikko Kohta Kuvaus Muuta värilämpötilaa / painikkeilla. 1 KORKEA 1 OMA 2 KESKI 2 OMA 3 MATALA 6 OMA 3 OMA 6 SUURI KIRK-3 4 SUURI KIRK-1 5 OMA 5 SUURI KIRK-2 4 OMA VÄRI LÄMP. VÄRI VÄRISAVY TERÄVYYS Kohdan OMA säätö Kun valitaan tila, jonka nimeen sisältyy sana OMA, ja painetaan sitten tai ENTER-painikkeita, näkyviin tulee valintaikkuna, jonka avulla voidaan säätää valitun tilan TASOITUS- ja VAHVISTUS -asetukset. TASOITUS-säädöt muuttavat testikuvan kaikkien sävyjen värin voimakkuutta. VAHVISTUS-säädöt vaikuttavat pääasiassa testikuvioin kirkkaimpien sävyjen värin voimakkuuteen. Valitse kohta / painikkeilla ja säädä sitten taso / painikkeilla. Voit valita näyttöön testikuvan ja tarkistaa säätöjen vaikutuksen painamalla ENTER tai VIDEO-painiketta. Joka kerran kun painat ENTER tai VIDEO-painiketta, kuvio muuttuu alla esitetyllä tavalla. Ei kuviota ð 9 asteen harmaa asteikko Kohotus 15 asteen harmaa asteikko Kun tämä toiminto suoritetaan, näkyviin saattaa tulla juovia tai muita häiriöitä. Säädä koko värin voimakkuutta / painikkeilla. Heikko ó Voimakas Video-, s-video- ja komponenttisignaalin lisäksi tämän kohteen voi valita HDMI- tai DVI-D-signaalille, kun DIGITAALIFORMAATTIkohdasta on valittu VIDEO ( 37). Säädä värisävyä / painikkeilla. Punertava ó Vihertävä Video-, s-video- ja komponenttisignaalin lisäksi tämän kohteen voi valita HDMI- tai DVI-D-signaalille, kun DIGITAALIFORMAATTIkohdasta on valittu VIDEO ( 37). Säädä terävyyttä / painikkeilla. Heikko ó Voimakas Säätöä suoritettaessa saattaa esintyä kohinaa ja/tai kuva saattaa väristä hetken ajan. Kyseessä ei ole häiriötoiminto. (jatkuu seuraavalla sivulla) 32

59 KUVA-valikko Kohta Kuvaus Kohdistinpainikkeita / käyttämällä voit muuttaa aktiivisen iiriksen säätömuodon. ESITYS ó TEATTERI ó MANUAALINEN AKT. IIRIS OMA MUISTI Toimintotapa Aktiivinen iiris näyttää parhaan mahdollisen ESITYS esityskuvan sekä kirkkaille että tummille otoksille. Aktiivinen iiris näyttää parhaan mahdollisen TEATTERI teatterikuvan sekä kirkkaille että tummille otoksille. Aktiivinen iiris on asetettu kiinteään kirkkauteen MANUAALINEN (0: tumma 7: kirkas). Näyttö saattaa väristä, kun ESITYS- tai TEATTERI -säädöt on valittu. Jos näin käy, valitse MANUAALINEN. Tässä projektorissa on 4 muistia säätötiedoille (kaikille KUVA- Valikon kohdille). Valitse toiminto / painikkeilla ja paina tai ENTER -painikkeita kunkin toiminnon suorittamiseksi. TALLENNA-1óTALLENNA-2ó TALLENNA-3ó TALLENNA-4 LATAA-4 ó LATAA-3 ó LATAA-2 ó LATAA-1 Video-, s-video- ja komponenttisignaalin lisäksi tämän kohteen voi valita HDMI- tai DVI-D-signaalille, kun DIGITAALIFORMAATTIkohdasta on valittu VIDEO. TALLENNA-1, TALLENNA-2, TALLENNA-3, TALLENNA-4 TALLENNA-toiminnon suorittaminen tallentaa parhaillaan voimassa olevat säätötiedot toiminnon nimeen sisältyvään numeroon liitettyyn muistiin. Muista, että parhaillaan muistiin tallennettavat tiedot katoavat kun samaan muistiin tallennetaan uutta tietoa. LATAA-1, LATAA-2, LATAA-3, LATAA-4 LATAA-toiminnon suorittaminen lataa tiedot toiminnon nimeen sisältyvään numeroon liittyvästä muistista ja säätää kuvan automaattisesti tietojen mukaisesti. Ne LATAA-toiminnot ohitetaan, joihin liittyvässä muistissa ei ole tietoa. Muista, että parhaillaan säädetty tila katoaa tietoja ladattaessa. Jos haluat säilyttää parhaillaan säädetyn tilan, tallenna se ennen LATAA-toiminnon suorittamista. Näytössä saattaa olla kohinaa ja kuva saattaa väristä hetken, kun tietoja ladataan. Kyseessä ei ole häiriötoiminto. LATAA-toiminnot voidaan suorittaa myös MY MEMORY -painikkeella, joka voidaan säätää kohdassa OMA PAINIKE valikossa VALINNAT ( 49). 33

60 NÄYTTÖ-Valikko NÄYTTÖ-Valikko NÄYTTÖ-Valikossa voit suorittaa alla olevassa taulukossa esitetyt toiminnot. Valitse haluamasi kohta / kohdistinpainikkeilla projektorissa tai kaukosäätimessä, ja paina kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTER-painiketta kaukosäätimessä säädön suorittamiseksi. Suorita sitten säätö seuraavan taulukon mukaisesti. Kohta Kuvaus Muuta kuvasuhdetta / painikkeilla. Tietokonesignaalille NORMAALI ó 4:3 ó 16:9 ó 16:10* ó PIENI* ó ALKUPER* ó KOKO KUVA* KUVASUHDE HDMI- tai DVI-D-signaalille NORMAALI ó 4:3 ó 16:9 ó 16:10* ó 14:9 ó PIENI* ó ALKUPER* ó KOKO KUVA* Videosignaalille, S-videosignaalille tai component-videosignaalille 4:3 ó 16:9 ó 16:10* ó 14:9 ó PIENI* ó ALKUPER* ó KOKO KUVA* YLIPYYH VERT.SIJ. HOR.SIJ. (jatkuu seuraavalla sivulla) 34 Ei signaalia 4:3 (kiinteä, paitsi IN5544/IN5544c) / KOKO KUVA (kiinteä, IN5544/IN5544c) *16:10 / KOKO KUVA: vain IN5544/IN5544c. ALKUPER.: paitsi IN5542/IN5542c. PIENI: paitsi IN5544/IN5544c. NORMAALI-tilassa signaalin alkuperäinen kuvasuhde säilyy. Säädä yliskannauksen suhdetta / painikkeilla. Pieni (suurentaa kuvaa) ó Suuri (pienentää kuvaa) Video-, s-video- ja komponenttisignaalin lisäksi tämän kohteen voi valita HDMI- tai DVI-D-signaalille, kun DIGITAALIFORMAATTI-kohdasta on valittu VIDEO ( 37). Kun säätö on liian suuri, kuvan kehysalueella saattaa näkyä tietyn asteista heikentymää. Tässä tapauksessa pienennä säätöä. Säädä vertikaalista sijaintia / painikkeilla. Alas ó Ylös Vertikaalisen sijainnin liiallinen säätäminen saattaa aiheuttaa kohinaa näytössä. Jos näin käy, palauta vertikaalinen sijainti oletusasetukseen. RESET-painikkeen painaminen silloin kun VERT.SIJ on valittu palauttaa VERT.SIJ.-oletusasetukset. Jos toimintoa käytetään video-, s-video- tai component-videosignaaleille 480i@60 tai 576i@50, säädön laajuus riippuu YLI PYYH -asetuksesta ( yllä). Säätöä ei voi suorittaa jos YLI PYYH on asetettu arvoon 10. Tätä kohdetta ei voi valita HDMI- tai DVI-D-signaalille. Säädä horisontaalista sijaintia / painikkeilla. Oikea ó Vasen Horisontaalisen sijainnin liiallinen säätäminen saattaa aiheuttaa kohinaa näytössä. Jos näin käy, palauta horisontaalinen sijainti oletusasetukseen. RESET-painikkeen painaminen silloin kun HOR.SIJ. on valittu palauttaa HOR.SIJ. -oletusasetukset. Jos toimintoa käytetään video-, s-video- tai component-videosignaaleille 480i@60 tai 576i@50, säädön laajuus riippuu YLI PYYH -asetuksesta ( yllä). Säätöä ei voi suorittaa jos YLI PYYH on asetettu arvoon 10. Tätä kohdetta ei voi valita HDMI- tai DVI-D-signaalille.

61 NÄYTTÖ-valikko Kohta H VAIHE HOR. KOKO AUTOM. SÄÄDÖN TOTEUTUS Kuvaus Säädä horisontaalista vaihetta välkkymisen poistamiseksi / painikkeilla. Oikeaó Vasen Tämän kohteen voi valita vain tietokone- tai komponenttivideosignaalille. (lukuunottamatta 480i@60, 576i@50, SCART RGB -tulosignaaleja) Säädä horisontaalista kokoa / painikkeilla. Pienió Suuri Tämän kohteen voi valita vain tietokonesignaalille. Jos tämä säätö on liian suuri, kuva ei ehkä näy oikein. Jos näin käy, nollaa säätö painamalla RESET-painiketta kaukosäätimessä toiminnon aikana. Tämän toiminnon valinnalla suoritetaan automaattinen säätö. Tietokonesignaalille Vertikaalinen sijainti, horisontaalinen sijainti ja horisontaalinen vaihe säädetään automaattisesti. Varmista, että sovellutusikkuna on asetettu maksimikokoonsa ennen tämän toiminnon käyttöä. Tumma kuva saattaa silti säätyä virheellisesti. Säätöä tehdessäsi käytä kirkasta kuvaa. Videosignaalille ja s-videosignaalille Kullekin tulosignaalille parhaiten sopiva videoformaatti valitaan automaattisesti. Tämä toiminto on käytettävissä vain silloin, kun on valittu AUTO kohtaan VIDEOFORM. Valikossa LIITÄNNÄT ( 37). Pystyasento ja vaaka-asento säätyvät automaattisesti oletusarvoon. Component-videosignaalille Pystyasento, vaaka-asento ja vaakavaihe säädetään automaattisesti oletusarvoksi. Automaattinen säätötoimenpide kestää noin 10 sekuntia. HUOM!i myös, että se ei ehkä toimi oikein tiettyjen tulosignaalien kanssa. Kun tätä toimintoa käytetään videosignaalilla, kuvan ulkopuolelle saattaa ilmestyä ylimääräisiä häiriöitä, kuten juovia. Tällä toiminnolla säädetyt kohdat voivat vaihdella jos HIENO- tai EI KÄYTÖSSÄ -vaihtoehdot on valittu AUTOM. SÄÄTÖ -kohdassa VALINNAT-Valikon kohdassa PALVELU ( 50). 35

62 LIITÄNNÄT-valikko LIITÄNNÄT-valikko LIITÄNNÄT-Valikossa voit suorittaa alla olevassa taulukossa esitetyt toiminnot. Valitse haluamasi kohta / kohdistinpainikkeilla projektorissa tai kaukosäätimessä, ja paina kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTER-painiketta kaukosäätimessä säädön suorittamiseksi. Suorita sitten säätö seuraavan taulukon mukaisesti. Kohta ETENEVÄ VIDEO NR 3D-YCS Kuvaus Muuta etenemismuotoa / painikkeilla. TV ó FILM ó POIS Tämä toiminto voidaan toteuttaa vain lomitetulle signaalille VIDEO 1, VIDEO 2- tai S-VIDEO -tulosignaalilla, sekä 480i@60, 576i@50 tai 1080i@50/60 -signaalille Komponentti, HDMI- tai DVI-D -tulosignaalilla. Kun TV tai FILM on valittu, näytön kuva on terävä. FILM sopii 2-3 Pull-Down -konvertiojärjestelmään. Nämä saattavat kuitenkin aiheuttaa tiettyjä häiriöitä (esim. sahalaitajuovia) nopeaa liikettä sisältävissä kuvissa. Tässä tapauksessa valitse POIS, vaikka kuva menettäisikin terävyyttään. Kohinanvaimennus kytketään / painikkeilla. KORKEA ó KESKI ó MATALA Tämä toiminto toteutetaan vain VIDEO 1, VIDEO 2- tai S-VIDEO -tulosignaalilla, sekä 480i@60, 576i@50 tai 1080i@50/60 - signaalille Komponentti, HDMI- tai DVI-D -tulosignaalilla. Kun tämä toiminto on liian voimakas, kuvassa saattaa näkyä tietyn asteinen heikentymä. Painikkeiden / käyttö kytkee 3D-YCS -muodon. PYS.KUVA ó ELOK. ó POIS Tämä toiminto toimii vain NTSC VIDEO 1 -tai VIDEO 2-tulosignaalilla ja PAL-tulosignaalilla. ELOK. on oikea näyttömuoto paljon liikettä sisältäville kuville kuten elokuvat, ja PYS.KUVA on oikea näyttömuoto vain vähän liikettä sisältäville tai täysin pysäytetyille kuville, kuten diakuvat. Valitse väriavaruustoiminto / painikkeilla. AUTO ó RGB ó SMPTE240 ó REC709 ó REC601 VÄRIAVARUUS (jatkuu seuraavalla sivulla) 36 Tämä toiminto voidaan valita vain RGB-signaalille tai component-videosignaalille (lukuunottamatta 480i@60, 576i@50 ja SCART RGB -signaaleja). AUTO-toiminto valitsee automaattisesta parhaan tilan. AUTO-toiminto ei ehkä toimi hyvin kaikkien signaalien kanssa. Jos näin käy, on ehkä parasta valita joku muu sopiva toimintamuoto AUTO-toiminnon sijasta.

63 LIITÄNNÄT-valikko Kohta COMPONENT Kuvaus Komponentti-portin (Y, Cb/Pb, Cr/Pr) toimintoa vaihdetaan / painikkeilla. COMPONENT ó SCART RGB Kun SCART RGB on valittu, Komponentti (Y, Cb/Pb, Cr/Pr) ja VIDEO 1 -portit toimivat SCART RGB -portteina. SCART-sovitinta tai SCART-kaapelia tarvitaan SCART RGB -tulosignaalia varten LAN projektoriin. Kysy tarkempia tietoja jälleenmyyjältä. HDMI DVI-D CONTROL IN CONTROL OUT REMOTE CONTROL IN OUT VIDEO 1 S-VIDEO COMPUTER IN1 COMPUTER IN2 BNC R/Cr/Pr G/Y B/Cb/Pb H V VIDEO 2 Y Cb/Pb Cr/Pr MONITOR OUT G B R Video SCART OUT I O AC IN VIDEOFORM. Säädä videoformaatti S-VIDEO, VIDEO 1-portille ja VIDEO 2-portille. (1) Valitse tuloportti / painikkeilla. (2) Valitse videoformaatin muoto / painikkeilla. AUTO ó NTSC ó PAL ó SECAM N-PAL ó M-PAL ó NTSC4.43 Tämä toiminto voidaan suorittaa vain VIDEO 1-, VIDEO 2- tai S-VIDEO -portin videosignaaleille. AUTO-toiminto valitsee parhaan toimintamuodon automaattisesti. AUTO-toiminto ei ehkä toimi hyvin joillakin signaaleilla. Jos kuva muuttuu epävakaaksi (esim. epäsäännöllinen kuva, värin puute), valitse tulosignaalin tyypin mukainen toimintamuoto. Aseta videomuoto HDMI -ja DVI-D-portille. (1) Valitse tuloportti / -painikkeilla. (2) Painikkeilla / voidaan vaihtaa digitaalista muotoa. AUTO ó VIDEO ó COMPUTER DIGITAALI- FORMAATTI (jatkuu seuraavalla sivulla) AUTO VIDEO COMPUTER Toimintotapa Valitsee parhaan toimintamuodon automaattisesti. Sopii DVD-signaaleille. Soveltuu tietokonesignaaleille. Jos COMPUTER on valittu, kohteita VÄRI, VÄRISAVY, YLI PYYH ei voi valita. 37

64 LIITÄNNÄT-valikko Kohta Kuvaus Aseta digitaalialue HDMI- ja DVI-D-portille. (1) Valitse tuloportti / -painikkeilla. (2) Painikkeilla / voidaan vaihtaa digitaalisen signaalin tilaa. AUTO ó NORMAALI ó KOROST. DIGITAALIALUE COMPUTER- TULO KUVALUKKO (jatkuu seuraavalla sivulla) Toimintotapa AUTO Valitsee parhaan toimintamuodon automaattisesti. NORMAALI Sopii DVD-signaaleille (16-235) KOROST. Soveltuu tietokonesignaaleille (0-255) Jos kontrasti näytön kuvassa on liian voimakas tai liian heikko, yritä löytää sopivampi toimintamuoto. Säädä tietokoneen-tulosignaalin tyyppi COMPUTER IN-porttia varten. (1) Valitse säädettävä COMPUTER INportti / painikkeilla. (2) Valitse tietokoneen tulosignaalin tyyppi painamalla /. AUTO-muodon valitseminen mahdollistaa tahdistetun G-signaalin tai component-signaalin tulon portista. AUTOM-toimintoa käytettäessä kuva saattaa vääristyä tietyillä tulosignaaleilla. Jos näin käy, poista signaalin liitin niin, ettei signaaleja voida ottaa vastaan ja valitse siteen TAHDISTUS PÄÄLLE G POIS, ja kytke signaali uudelleen. Kuvalukko kytketään päälle / katkaistaan jokaiselle portille. (1) Valitse tuloportti / -painikkeilla. (2) Käytä / painikkeita kuvalukkotoiminnon kytkemiseksi päälle / pois päältä. PÄÄLLE ó POIS Tämä toiminto voidaan toteuttaa vain signaalilla, jonka vertikaalinen taajuus on 50 tai 60 Hz. Kun PÄÄLLE-vaihtoehto on valittu, liikkuva kuva näkyy sujuvammin. Tämä toiminto saattaa jonkin verran heikentää kuvan laatua. Jos näin käy, valitse vaihtoehto POIS. 38

65 LIITÄNNÄT-valikko Kohta Kuvaus COMPUTER IN1-, COMPUTER IN2- ja BNC -tulosignaalin resoluutio voidaan säätää tälle projektorille. RESOLUUTIO-valikossa valitse näyttöön haluamasi resoluutio / painikkeilla. AUTO AUTO-vaihtoehdon valinta säätää tulosignaaliin sopivan resoluution. STAND. Paina tai ENTER-painiketta kun valitset STAND.-resoluution ja näin vaaka- ja pystyasento, kellonvaihe ja vaakakoko säätyvät automaattisesti. LIITÄNNÄT-INFORMAATIO-valintaikkuna ( 55) ilmestyy näkyviin. RESOLUUTIO OMA (1) Jos haluat säätää omavalintaisen muokatun resoluution, valitse / painikkeilla OMA ja ASIAKASKOHT. RESOLUUTIO -ikkuna tulee näkyviin. Säädä vaaka- (HORISONT.) ja pystyresoluutiot (VERTIK.) käyttämällä / / / painikkeita. Tämän toiminnon kunnollinen toiminta kaikilla resoluutioilla ei kuitenkaan ole taattua. (2) Tallenna asetus asettamalla kohdistin äärimmäisenä oikealla olevalle luvulle ja paina painiketta. Vaaka- ja pystyasento, kellonvaihe ja vaakakoko säätyvät automaattisesti. Kun LIITÄNNÄT-INFORMAATIOvalintaikkuna ( 55) valikkoikkuna on ilmestynyt näyttöön noin 3 sekunnin ajaksi, näyttö palaa RESOLUUTIO-valikkoon ja näyttää muutetun resoluution. Jos haluat palata takaisin aikaisempaan resoluution muutoksia tallentamatta, aseta kohdistin äärimmäisenä vasemmalla sijaitsevalle luvulla ja paina painiketta. Näyttö palaa silloin RESOLUUTIO-valikkoon ja näyttää edellisen resoluution. Tämä toiminto ei ehkä toimi kunnolla joillakin kuvilla. 39

66 SÄÄTÖ-valikko SÄÄTÖ-valikko SÄÄTÖ-Valikossa voit suorittaa alla olevassa taulukossa esitetyt toiminnot. Valitse haluamasi kohta / kohdistinpainikkeilla projektorissa tai kaukosäätimessä, ja paina kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTER-painiketta kaukosäätimessä säädön suorittamiseksi. Suorita sitten säätö seuraavan taulukon mukaisesti. Kohta AUTO KEYSTONE KEYSTONE (jatkuu seuraavalla sivulla) Kuvaus Tämän toiminnon valinta suorittaa automaattisen Keystone-vääristymän korjauksen. Projektori korjaa automaattisesti vertikaalisen Keystonevääristymän, joka johtuu (eteen/taakse) säätökulmasta. Tämä toiminto toteutetaan vain kerran, kun se valitaan valikosta. Kun projektorin kaltevuuskulmaa muutetaan, suorita tämä toiminto uudelleen. Toiminnon säätölaajuus vaihtelee tulosignaalista riippuen. Joillakin tulosignaaleilla tämä toiminto ei ehkä toimi kunnolla. Kun V:INVERT tai H&V:INVERT on valittu kohtaan PEILIKUVA SÄÄTÖ-Valikossa, jos projektorin näyttö on vinossa tai kallellaan alaspäin, tämä toiminto ei ehkä toimi kunnolla. Kun zoomaussäätö on asetettu TELE-asentoon (teletarkennus), tämä toiminto saattaa olla liian voimakas. Tätä toimintoa tulee käyttää, kun zoomaussäätö on kokonaan asetettu laajakulmalle LEVEYS (laajakulmatarkennus) aina kun mahdollista. Kun projektori on asetettu vaakatasoon (noin ±3 ), tämä toiminto ei ehkä toimi. Kun vertikaalista linssin siirtoa ei ole asetettu kokonaan ylöspäin (ei asetettu kokonaan alaspäin valinnaisella linssityypilla LENS-067 ( 51)), tämä toiminto ei ehkä toimi hyvin. Kun horisontaalista linssin siirtoa ei ole asetettu keskelle, tämä toiminto ei ehkä toimi hyvin. Tätä toimintoa ei voi käyttää, kun siirtymän tunnistin on kytketty ( 64). Vertikaalinen Keystone-vääristymä korjataan / painikkeilla. Pienennä kuvaa alaosasta ó Pienennä kuvaa yläosasta Tämän toiminnon säätölaajuus vaihtelee tulosignaalista riippuen. Joillakin tulosignaaleilla tämä toiminto ei ehkä toimi hyvin. Kun horisontaalista linssin siirtoa ei ole asetettu keskelle, tämä toiminto ei ehkä toimi hyvin. Tätä toimintoa ei voi käyttää, kun siirtymän tunnistin on kytketty ( 64). 40

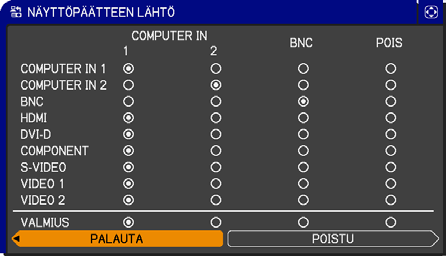

67 SÄÄTÖ-valikko Kohta KEYSTONE ECO-TILA Kuvaus Horisontaalinen Keystone-vääristymä korjataan / painikkeilla. Pienennä kuvaa vasemmalta ó Pienennä kuvaa oikealta Tämän toiminnon säätölaajuus vaihtelee tulosignaalista riippuen. Joillakin tulosignaaleilla tämä toiminto ei toimi hyvin. Kun zoomaussäätö on asetettu kohtaan TELE (teletarkennus), tämä toiminto voi olla liian voimakas. Tätä toimintoa tulee käyttää, kun zoomaussäätö on asetettu kokonaan laajakulmalle LEVEYS (laajakulmatarkennus) aina kun se on mahdollista. Kun vertikaalista linssin siirtoa ei ole säädetty kokonaan ylöspäin (ei asetettu kokonaan alaspäin valinnaisella linssityypillä LENS-067 ( 51)), tämä toiminto ei ehkä toimi hyvin. Tätä toimintoa ei voi käyttää, kun siirtymän tunnistin on kytketty ( 64). Ympäristöystävällinen tila otetaan käyttöön / poistetaan käytöstä painamalla /. NORMAALI ó ECO Kun ECO on valittuna, akustinen kohina ja ruudun kirkkaus vähenevät. Peilikuvan tilaa muutetaan / painikkeilla. PEILIKUVA NÄYTTÖPÄÄTTEEN LÄHTÖ NORMAALI ó H:INVERT ó V:INVERT ó H&V:INVERT Jos siirtymän ilmaisin on kytketty päälle ja PEILIKUVAN tilaa muutetaan, siirtymän ilmaisimen hälytys ( 64) tulee näyttöön, kun projektori käynnistetään uudelleen sen jälkeen, kun virta on katkaista virtakatkaisijasta. Kun V:INVERT tai H&V:INVERT valitaan, projektorin / -kohdistinpainikkeiden toiminnot muuttuvat päinvastaisiksi, kun valintaikkunavalikko sulkeutuu. Ruudussa näkyvän kuvan ja MONITOR OUT -portin lähdön yhdistelmä voidaan järjestellä valikosta. Vaiheessa (2) valittuun porttiin tuleva kuva menee MONITOR OUT -porttiin ja vaiheessa (1) valitun portin kuva on ruudussa. (1) Valitse kuvan tuloportti painikkeilla /. Valitse STANDBY valitaksesi MONITOR OUT -portista tulevan lähtösignaalin valmiustilassa. (2) Valitse jokin COMPUTOR tai BNC -porteista painikkeilla /. COMPUTER IN1 ó COMPUTER IN2 POIS ó BNC PÄÄLTÄ tekee MONITOR OUT -portin toimimattomaksi. 41

68 KUVARUUTU-valikko KUVARUUTU-valikko KUVARUUTU -Valikossa voit suorittaa alla olevassa taulukossa esitetyt toiminnot. Valitse haluamasi kohta / kohdistinpainikkeilla projektorissa tai kaukosäätimessä, ja paina kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTER-painiketta kaukosäätimessä säädön suorittamiseksi. Suorita sitten säätö seuraavan taulukon mukaisesti. Kohta Kuvaus OSD-näytön (ruutunäytön) kieltä voidaan muuttaa / / / painikkeilla. KIELI VALIKKO AS. Valikon asentoa säädetään / / / painikkeilla. Toiminto lopetetaan painamalla MENU-painiketta kaukosäätimessä tai käyttämättä mitään painikkeista noin 10 sekunnin ajan. Valitse tyhjän näytön tila / painikkeilla. Tyhjä näyttö on väliaikaista tyhjennystoimintoa varten ( 26). Se saadaan näkyviin painamalla BLANK-painiketta kaukosäätimessä. Oma KuvaóALKUPER.óSININENóVALKOINENóMUSTA TYHJÄ Toimintotapa Näyttö voidaan rekisteröidä kohdassa Oma Oma Kuva näyttö ( 44). ALKUPER. Standardinäytöksi ohjelmoitu näyttö. SININEN, VALKOINEN, Paljas näyttöruutu valitulla värillä. MUSTA Jälkikuvan jäämisen estämiseksi, Oma Kuva tai ALKUPER. näyttö muuttuvat paljaaksi mustaksi näytöksi muutaman minuutin kuluttua. (jatkuu seuraavalla sivulla) 42

69 KUVARUUTU-valikko Kohta Kuvaus Aloitusnäytön tilaa muutetaan / painikkeilla. Aloitusnäyttö on näyttö, joka ilmestyy näkyviin jos signaalia ei ole, tai jos havaittu signaali ei ole sopiva. Oma Kuva ó ALKUPER. ó POIS ALOITUS (jatkuu seuraavalla sivulla) Oma Kuva ALKUPER. POIS Toimintotapa Näyttö voidaan rekisteröidä kohdassa Oma näyttö ( 44). Standardinäytöksi ohjelmoitu näyttö. Paljas musta näyttö. Jälkikuvan jäämisen estämiseksi, Oma Kuva tai ALKUPER. näyttö muuttuvat TYHJÄ näytöksi ( 26) muutaman minuutin jälkeen. Jos myös TYHJÄ näyttö on Oma Kuva tai ALKUPER., käytetään sen tilalla paljasta mustaa näyttöä. Kun TURVALLISUUS-valikosta on valittu OMAN KUVAN SALASANA -asetukseksi PÄÄLLE ( 62), ALOITUS-näyttönä on Oma kuva. 43

70 KUVARUUTU-valikko Kohta Oma Kuva Oma Kuva Lock (jatkuu seuraavalla sivulla) Kuvaus Tällä toiminnolla voit siepata kuvan käytettäväksi Oman Kuvan kuvana, jota voidaan käyttää TYHJÄ-näyttönä ja ALOITUSnäyttönä. Ota näkyviin kuva, jonka haluat siepata ennen seuraavien toimenpiteiden suorittamista. 1. Tämän kohdan valinnan jälkeen ilmestyy näkyviin valintaikkuna, jonka nimi on "Oma Kuva". Valintaikkunassa kysytään, haluatko aloittaa kuvan sieppaamisen senhetkiseltä näytöltä. Odota, kunnes haluttu kuva ilmestyy näyttöön, ja paina ENTERtai VIDEO-painiketta kaukosäätimessä kuvan parhaillaan näkyessä. Kuva pysähtyy ja sieppauskehys ilmestyy näkyviin. Toiminto lopetetaan painamalla RESET- tai COMPUTER -painiketta kaukosäätimessä. 2. Kehyksen asentoa säädetään / / / painikkeilla. Siirrä kehys oikeaan asentoon käytettäväksi haluamasi kuvan päälle. Joillakin tulosignaaleilla kehystä ei ehkä voi siirtää. Aloita rekisteröinti painamalla ENTER-tai VIDEO-painiketta kaukosäätimessä. Jos haluat palauttaa näytön ennalleen ja palata aikaisempaan valintaikkunaan, paina RESET- tai COMPUTER -painiketta kaukosäätimessä. Rekisteröinti kestää muutaman minuutin. Kun rekisteröinti on suoritettu, rekisteröity näyttö ja seuraava viesti ilmestyvät näyttöön muutaman sekunnin ajaksi: "Oma Kuva valmis." Jos taas rekisteröinti epäonnistui, näyttöön ilmestyy seuraava viesti: "Virhe kuvan Siirrossa. Yritä uudelleen." Tätä toimintoa ei voi valita HDMI- tai DVI-D- signaaleille. Tätä toimintoa ei voi valita, jos PÄÄLLE-vaihtoehto on valittu Oma näyttö OMA KUVA LOCK -kohdassa ( alla). Tätä toimintoa ei voi valita, kun TURVALLISUUS-valikosta on valittu Oman Kuvan Salasana -asetukseksi PÄÄLLE ( 62). Oma näyttö Lukitus -toiminto kytketään päälle / pois päältä / painikkeilla. PÄÄLLE ó POIS Kun PÄÄLLE-vaihtoehto valitaan, Oma Kuva -kohta on lukittu. Käytä tätä toimintoa senhetkisen Oma Kuva -kohdan suojaamiseksi. Tätä toimintoa ei voi valita, kun TURVALLISUUS-valikosta on valittu OMAN KUVAN SALASANA -asetukseksi PÄÄLLE ( 62). 44

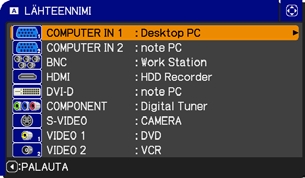

71 Kohta VIESTI LÄHTEENNIMI (jatkuu seuraavalla sivulla) Kuvaus KUVARUUTU-valikko Viesti-toiminto kytketään päälle / pois päältä / painikkeilla. PÄÄLLE ó POIS Kun PÄÄLLE-vaihtoehto on valittu, seuraavat viestitoiminnot alkavat toimia. "AUTO-TOIMINTOASUOR." automaattisen säädön aikana. "TULOA EI HAVAITTU" "TAHDISTUS ON ALAN ULKOPUOLELLA" "VIRHEELLINEN SKANNAUSTAAJUUS" "Etsii..." etsittäessä tulosignaalia. "Tunnistaa..." kun tulosignaali on havaittu. Tulosignaalin ilmoitus näkyy muutettaessa. Kuvasuhteen ilmoitus näkyy muutettaessa. KUVAMUOTO-ilmoitus näkyy muutettaessa. AKT.IIRIS -ilmoitus näkyy muutettaessa. OMA MUISTI -ilmoitus näkyy muutettaessa. "PYSÄYTYS"- ja "II" -ilmoitukse näyttöä pysäytettäessä FREEZEpainiketta painettaessa. Kun POIS-vaihtoehto on valittu, muista toiminto jos kuva on pysäytetty. Kuvan pysähtymistä ei tule pitää vikatoimintona ( 25). Jokaiselle projektorin tuloportille voidaan antaa oma nimi. (1) Valitse LÄHTEENNIMI Valikossa KUVARUUTU / painikkeilla ja paina painiketta. LÄHTEENNIMI-valikko ilmestyy näkyviin. (2) Valitse LÄHTEENNIMI-valikossa / painikkeilla nimettäväksi haluamasi portti ja paina painiketta. Valikon oikea puoli on tyhjä, kunnes nimi on annettu. LÄHTEENNIMI -valintaikkuna ilmestyy näkyviin. (3) Senhetkinen nimi näkyy ensimmäisellä rivillä. Valitse / / / painikkeilla ja ENTERtai VIDEO-painikkeilla ja näppäile kirjainmerkit. RESET-painikkeella voidaan poistaa 1 kirjainmerkki kerrallaan. Samoin jos liikutat kohdistinpainiketta näytöllä kohtaan POISTA tai PYYHI KAIKKI ja painat sitten ENTER- tai VIDEO -painiketta, 1 kirjainmerkki tai kaikki kirjainmerkit poistetaan. Nimi voi olla korkeintaan 16 merkin pituinen. (4) Jo annetun nimen voi muuttaa painamalla painiketta, joka siirtää kohdistinpainikkeet ensimmäiselle riville, jossa / painikkeita käyttämällä liikutetaan kohdistinpainiketta muutettavaksi halutun kirjainmerkin kohdalle. Kun painat ENTER- tai VIDEO -painikkeita, merkki valitaan. Noudata sitten samaa menettelytapaa kuin yllä kohdassa (3) on kuvattu. (5) Kun teksti on kirjoitettu, siirrä kohdistinpainiketta näytöllä kohtaan TALLENNA ja paina ENTER- tai VIDEO -painiketta. Jos haluat palata aikaisempaan nimeen muutoksia tallentamatta, siirrä kohdistinnäppäintä näytössä kohtaan PERUUTA ja paina sitten ENTER- tai VIDEO -painikkeita. 45

72 KUVARUUTU-valikko Kohta MALLINE C.C. (Tekstiys) Kuvaus Tila vaihdetaan mallinäytöksi / painikkeilla. Näytä valittu malli painamalla ja sulje nykyinen näyttö painamalla. Viimeksi valittu malli näytetään, kun MY BUTTON-toiminnolle määritettyä OMA PAINIKE -painiketta painetaan ( 49). TESTIKUVIO ó PISTEV.1 PISTEV.4 ó PISTEV.3 ó PISTEV.2 C.C. on toiminto, jolla näytetään videon, tiedostojen tai jonkun muun esityksen ääniosuuden tekstitys. Tätä toimintoa varten käytössä on oltava NTSC-muodon kuva tai 480i@60-muodon komponenttivideolähde, joka tulee C.C.-ominaisuutta. Se ei välttämättä toimi oikein laitteistosta tai signaalilähteestä riippuen. Poista tekstitys tässä tapauksessa käytöstä. NÄYTÄ Valitse tekstityksen NÄYTÄ-asetus seuraavista vaihtoehdoista käyttämällä / -painikkeita: POIS ó PÄÄLLE POIS: Tekstitys on pois käytöstä. PÄÄLLE: Tekstitys on käytössä. Tekstitystä ei näytetä, kun ruutunäyttö on käytössä. Tekstityksellä näytetään televisio-ohjelmien tai videolähteiden puhe, selostus ja äänitehosteet. Tekstitys on saatavilla riippuen asemasta ja/tai sisällöstä. MUOTO Valitse tekstityksen MUOTO-asetus seuraavista vaihtoehdoista käyttämällä / -painikkeita: TEKSTIT ó TEKSTI TEKSTIT: Tekstitys näytetään. TEKSTI: Tekstitiedot (ylimääräiset tiedot, kuten uutisraportit tai televisio-ohjelmaopas), näytetään. Tiedot näkyvät koko näytön alueella. Kaikissa C.C.-ohjelmissa ei välttämättä ole tekstitietoja. KANAVA Valitse tekstityksen KANAVA seuraavista vaihtoehdoista käyttämällä / painikkeita: 1 ó 2 ó 3 ó 4 1: Kanava 1, ensisijainen kanava/kieli 2: Kanava 2 3: Kanava 3 4: Kanava 4 Kanavatiedot saattavat vaihdella riippuen sisällöstä. Joitakin kanavia saatetaan käyttää toissijaiselle kielelle tai ne saattavat olla tyhjiä. 46

73 VALINNAT-valikko VALINNAT-valikko VALINNAT-Valikossa voit suorittaa alla olevassa taulukossa esitetyt toiminnot. Valitse haluamasi kohta / kohdistinpainikkeilla projektorissa tai kaukosäätimessä, ja paina kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTER-painiketta kaukosäätimessä säädön suorittamiseksi, lukuunottamatta LAMPPU IKÄ- ja SUODATIN IKÄ -toimintoja. Suorita sitten säätö seuraavan taulukon mukaisesti. Kohta LÄHTEEN OHITUS AUTOM. HAKU AUTO KEYSTONE Kuvaus Portti, jonka asetuksena on OHITUS, jätetään huomiotta, kun suoritetaan haku AUTOM.HAKU-toiminnolla ( alla) tai painikkeilla COMPUTER, VIDEO tai DIGITAL ( 22). (1) Valitse kuvan tuloportti painikkeilla /. (2) LÄHTEEN OHITUS -toiminto otetaan käyttöön / poistetaan käytöstä painamalla /. NORMAALI OHITUS Tämä OHITUS -asetus ei ole käytettävissä määritettäessä tiettyä tuloporttia esim. MY SOURCE-painikkeella. Automaattinen signaalin hakutoiminto kytketään päälle / pois päältä / painikkeilla. PÄÄLLE POIS. Kun PÄÄLLE-vaihtoehto on valittu eikä signaalia havaita, laite selaa automaattisesti tuloportit seuraavassa järjestyksessä. Haku aloitetaan sillä hetkellä käytössä olevasta portista. Kun tulosignaali löytyy, projektori lopettaa etsinnän ja näyttää kuvan. COMPUTER IN1 COMPUTER IN2 BNC HDMI DVI-D VIDEO 2 ï VIDEO 1 ï S-VIDEO ï COMPONENT Portti, jonka asetuksena on OHITUS, jätetään huomiotta, kun suoritetaan hakua AUTOM.HAKU-toiminnolla ( yllä). Automaattinen Keystone-toiminto kytketään päälle / pois päältä / painikkeilla. PÄÄLLE POIS PÄÄLLE: Automaattinen Keystone-vääristymän korjaus suoritetaan aina, kun projektorin kallistuskulmaa muutetaan. POIS: Tämä toiminto ei ole käytettävissä. Käynnistä automaattinen Keystone-vääristymän korjaus valitsemalla SÄÄTÖ-valikosta AUTO KEYSTONE. Kun projektori on ripustettu kattoon, tämä toiminto ei toimi kunnolla, joten valitse vaihtoehto POIS. Tämä toiminto ei ole käytettävissä, kun siirtymän ilmaisin on kytketty päälle ( 22). (jatkuu seuraavalla sivulla) 47

74 VALINNAT-valikko Kohta SUOR. PÄÄLLE Kuvaus SUOR. PÄÄLLE -toiminto kytketään päälle / pois päältä / painikkeilla. PÄÄLLE POIS Valittaessa PÄÄLLE, projektorin lamppu syttyy automaattisesti ilman normaalia menettelytapaa ( 19) ainoastaan siinä tapauksessa, että projektorissa on virta kytkettynä sen jälkeen kun virta on katkaistu lampun ollessa päällä. Tämä toiminto ei toimi niin kauan kun virta on kytketty projektoriin lampun ollessa pois päältä. Kun lamppu on sytytetty SUOR. PÄÄLLE -toiminnon kautta, mikäli noin 30 minuutin aikana tulosignaalia tai toimintoa ei havaita, projektori sammuu, vaikka AUTO POIS -toimintoa ( alla) ei olisi valittu. Käytä / painikkeita ja säädä jäljellä oleva aika projektorin automaattisen virran katkaisuun. Pitkä (maks. 99 minuuttia) ó Lyhyt (min. 0 minuuttia = EI KÄYTÖSSÄ) AUTO POIS SULJINAIKA Kun aika on säädetty lukemaan 0, projektorin virta ei katkea automaattisesti. Kun aika on säädetty lukemaan 1-99, ja kun ilman signaalia, tai sopimattoman signaalin tuloon kulunut aika saavuttaa ohjelmoidun ajan, projektorin lamppu sammuu. Jos vastaavan aikavälin aikana painetaan jotakin projektorin tai kaukosäätimen painikkeista, tai jos CONTROL-porttiin välittyy jokin komento (lukuunottamatta saantikomentoja), projektorin virta ei sammu. Katso kohtaa "Virran päältä kytkeminen" ( 20). Käytä / -painikkeita ja säädä jäljellä oleva aika projektorin automaattisen virran katkaisuun, kun suljin on suljettu. 1h 3h 6h Suljin avautuu automaattisesti, kun projektorin virta kytketään uudestaan päälle. Lampun aika on lampun käyttöaika laskettuna viimeisestä nollauksesta. Se näkyy VALINNAT-Valikossa. Paina RESET-painiketta kaukosäätimessa tai painiketta projektorissa, ja valintaikkuna ilmestyy näkyviin. LAMPPU IKÄ Lampun aika nollataan valitsemalla OK painikkeella. PERUUTA OK Muista nollata lampun aika vain silloin, kun olet vaihtanut lampun, näin ilmaisin näyttää lampun oikeat tiedot. Katso lisätietoja lampun vaihtamisesta kohdasta "Lamppuyksikkö" ( 67, 68). Suodattimen aika on ilmansuodattimen käyttöaika laskettuna viimeisestä nollauksesta. Se näkyy VALINNAT-Valikossa. Paina RESET-painiketta kaukosäätimessa tai painiketta projektorissa, ja valintaikkuna ilmestyy näkyviin. Suodattimen käyttöaika nollataan valitsemalla OK painikkeella. SUODATIN IKÄ PERUUTA OK Muista nollata suodattimen käyttöaika vain silloin, kun olet vaihtanut ilmasuodattimen, näin ilmaisin näyttää ilmasuodattimen oikeat tiedot. Katso lisätietoja ilmasuodattimen puhdistamisesta kohdasta "Suodatinyksikkö" ( 69). (jatkuu seuraavalla sivulla) 48

75 VALINNAT-valikko Kohta OMA PAINIKE OMA LÄHDE Kuvaus Kaukosäätimen MY BUTTON (1 4) -painikkeet voidaan määrittää tällä seuraaville toiminnoille ( 7). (1) Valitse OMA PAINIKE -valikosta painikkeilla / OMA PAINIKE (1 4) ja näytä OMA PAINIKE -asetusikkuna painamalla. (2) Sen jälkeen määritä / / / painikkeilla yksi seuraavista toiminnoista valitulle painikkeelle. COMPUTER IN1: Portti asentoon COMPUTER IN1. COMPUTER IN2: Portti asentoon COMPUTER IN2. BNC: Portti asentoon BNC. HDMI: Portti asentoon HDMI. DVI-D: Portti asentoon DVI-D. COMPONENT: Portti asentoon Komponentti (Y, Cb/Pb, Cr/Pr). S-VIDEO: Portti asentoon S-VIDEO. VIDEO 1: Portti asentoon VIDEO 1. VIDEO 2: Portti asentoon VIDEO 2. INFORMAATIO: Näyttää LIITÄNNÄT INFORMAATIO ( 55) tai VERKKO INFORMAATIO ( 55) tai ei mitään. AUTO KEYSTONE : Suorittaa automaattisen Keystonevääristymän korjauksen ( 47). OMA MUISTI: Lataa jonkin tallenetuista säätötiedoista ( 33). Jos tallennettuja tietoja on enemmän kuin yksi, säätö vaihtuu joka kerran kun MY BUTTON -painiketta painetaan. Jos muistissa ei ole tallennettua tietoa, valikkoikkuna "Ei tall. tiet." ilmestyy näkyviin. Jos senhetkistä säätöä ei ole tallennettu muistiin, oikealla esitetty valikkoikkuna ilmestyy näkyviin. Jos haluat säilyttää nykyisen säädön, sulje ikkuna painamalla. Muussa tapauksessa tietojen lataus poistaa senhetkiset säädöt. AKT. IIRIS: Muuttaa aktiivista iiris-säätöä. KUVAMUOTO: Muuttaa KUVAMUOTO-asetusta ( 29). SUOD NOLL.: Näyttää suodattimen ajan nollauksen vahvistusikkunan ( 48). MALLINE: Tuo kohdassa MALLINE ( 46) valitun mallinekuvion näkyviin tai vie pois näkyvistä. K ja k vier VAIHTO: Vaihtaa kuvan oikean puolen vasemman kanssa P by P -tilassa ( 27) LINSSIMUISTI-1: Lataa LINSSIMUISTI-1-asetuksen. LINSSIMUISTI-2: Lataa LINSSIMUISTI-2-asetuksen. LINSSIMUISTI-3: Lataa LINSSIMUISTI-3-asetuksen. Siirtää linssiä nykyiselle linssiyksikön tyypille tallennetun muistin mukaan. Kun linssityypille ei ole tallennettu muistia, tämä toiminto jätetään huomiotta. MINUN KUVANI: Näyttää MINUN KUVANI -valikon ( 59). Tämä toiminto määrittää tulosignaalin kaukosäätimen MY SOURCE-painikkeeseen ( 22). Painikkeilla / asetetaan tulosignaalit. (jatkuu seuraavalla sivulla) 49

76 VALINNAT-valikko Kohta Kuvaus Tämän kohdan valinta tuo näkyviin PALVELU-valikon. Valitse haluamasi kohta / painikkeilla ja paina sitten tai ENTER -painiketta kaukosäätimessä halutun kohdan suorittamiseksi. TUUL. NOP Käytä / painikkeita tuulettimen pyörintänopeuden säätämiseen. Valintaa KORKEA käytetään ylängöillä, jne. HUOM!, että projektorin toimintaääni on voimakkaampi KORKEA-valinnalla. KORKEAó NORMAALI AUTOM. SÄÄTÖ Valitse yksi toimintavaihtoehdoista / painikkeilla. Kun valitaan EI KÄYTÖSSÄ, automaattinen säätötoiminto ei toimi. HIENO ó NOPEA ó EI KÄYTÖSSÄ 50 PALVELU (jatkuu seuraavalla sivulla) HIENO: Hienosäätö, johon sisältyy myös HOR. KOKO -säätö. NOPEA: Nopeampi säätötoiminto, jolloin HOR. KOKO asetetaan tulosignaalin ennaltaohjelmoidun tiedon mukaiseksi. Olosuhteista riippuen, kuten tulosignaalin kuva, projektoriin liitetty signaalikaapeli, projektorin sijoitusympäristö, jne., automaattinen säätötoiminto ei ehkä toimi kunnolla. Jos näin käy, valitse EI KÄYTÖSSÄ automaattisen säätötoiminnon positamiseksi ja tee säädöt manuaalisesti. HAAMUKUVA 1. Valitse haamukuvan värielementti / painikkeilla. 2. Säädä valittu elementti / painikkeilla niin, että haamukuva katoaa. SUOD. VIESTI Painikkeilla / asetetaan ajastin, joka tuo näyttöön viestin, kun suodatinyksikkö on vaihdettava. 2000h ó 5000h ó 10000h ó POIS Kun olet valinnut jonkin vaihtoehdoista POIS -vaihtoehtoa lukuunottamatta, "MUISTUTUS *** TUNTIA ON KULUNUT VIIMEISESTÄ SUODATTIMEN VAIHDOSTA." -viesti ilmestyy näyttöön, kun ajastin saavuttaa valikossa säädetyn ajanjakson ( 71). Kun valitaan POIS, viesti ei ilmesty. Käytä tätä toimintoa ilmansuodattimen puhdistamiseen niin, että säädetty aikaväli on projektorin käyttöympäristön mukainen. Katso seuraavia ehtoja h: suositellaan käytettäväksi hyvin pölyisissä tiloissa, kuten autiomaassa tai hiekkaisilla alueilla h: suositellaan käytettäväksi sisätiloissa, kuten ikkunoiden tai käytävien läheisyydessä h: suositellaan käytettäväksi tavallisissa sisätiloissa. Tarkasta suodatinyksikkö säännöllisesti, vaikka viestiä ei ole tullutkaan näyttöön. Jos ilmansuodatin tukkeutuu pölystä tai muista syïstä, laitteen sisäinen lämpötila nousee, mikä saattaa aiheuttaa toimintahäiriöitä tai lyhentää projektorin käyttöikää. Huomioi projektorin käyttöympäristö ja suodatinyksikön kunto.

77 VALINNAT-valikko Kohta PALVELU (jatkuu) Kuvaus LINSSITYYPPI Valitse käytettävä linssityyppi / painikkeilla. 1:LENS-062 ó 2:LENS-063 ó 3:LENS-064 ó 4:LENS-065 8:AUTO ó 7:LENS-068 ó 6:LENS-067 ó 5:LENS-066 Valitse yksi annetuista arvoista seuraavien määritteiden mukaisesti. 1: vakiolinssi (LENS-062) 2: erittäin pitkän heijastusetäisyyden linssi (LENS-063) 3: pitkän heijastusetäisyyden linssi (LENS-064) 4: lyhyen heijastusetäisyyden linssi (LENS-065) 5: lyhyen heijastusetäisyyden linssi (LENS-066) 6: erittäin lyhyen heijastusetäisyyden linssi (LENS-067) 7: vakiolinssi (LENS-068) 8: AUTO Kun linssityyppi valitaan, linssi siirtyy keskelle. Kun linssi siirtyy, valikko sulkeutuu ja näytössä näkyy tiimalasin muotoinen kuvake. Siirtyminen saattaa kestää hetken. Nämä asetukset vaikuttavat Keystone-vääristymään, jne. Kysy jälleenmyyjältä tarkempia tietoja valinnaisista linsseistä. LINSSILUKKO Näppäinten lukitustoiminto kytketään päälle / pois päältä painikkeilla /. Kun PÄÄLLÄ on valittu, painikkeet (ZOOM, FOCUS, LENS SHIFT, LINSSIMUISTI (MY BUTTON)) on lukittu. PÄÄLLE ó POIS NÄPPÄINLUKKO Näppäinlukkotoiminto aktivoidaan / poistetaan / painikkeilla. Kun PÄÄLLE -vaihtoehto on valittu, kaikki projektorin painikkeet lukkiutuvat STANDBY/ON -painiketta lukuunottamatta. PÄÄLLE ó POIS Käytä lukitusta tahallisen tai tahattoman väärän käytön estämiseksi. Tällä toiminnolla ei ole mitään vaikutusta kaukosäätimeen. KAUKOVASTAANOTIN (1) Valitse kaukosäätimen tunnistin / painikkeilla. 1: ETU ó 2: YLÄ ó 3: TAKA (2) Vaihda se käyttämällä / -painiketta. PÄÄLE ó POIS Tunnistinta ei voi kytkeä pois päältä, jos molemmat muut tunnistimet on jo kytketty pois päältä. Ainakin yhden tunnistimen tulee aina olla päällä. KAUKOTAAJUUS (1) Muuta projektorin kaukosäätimen tunnistimen asetuksia / painikkeilla ( 17). 1:NORMAALI ó 2:KORKEA (2) Ota projektorin kaukosäätimen tunnistin käyttöön tai poista se käytöstä painikkeilla /. PÄÄLE ó POIS Tehtaalla on säädetty oletusasetus molemmille vaihtoehdoille päällekytkettynä, 1:NORMAALI ja 2:KORKEA. Jos kaukosäädin ei toimi kunnolla, säädä silloin joko vain asetus 1 tai asetus 2, kuten on kuvattu kohdassa "Kaukosäätimen asetukset" ( 17). Kumpaakaan ei voi katkaista pois päältä yhtäaikaa. (jatkuu seuraavalla sivulla) 51

78 VALINNAT-valikko Kohta Kuvaus ETÄTUNNUS Valitse tunnus ETÄTUNNUS-valikosta painikkeilla / ja paina sitten. KAIKKI ó 1 ó 2 ó 3 ó 4 Projektoria ohjataan kaukosäätimellä, jonka tunnuspainikkeen numero vastaa tätä numeroa. Kun KAIKKI-asetus on valittu, projektoria voidaan ohjata millä tahansa kaukosäätimellä. Kun valitset tämän kohdan, näyttöön avautuu YHTEYSASETUKSET-valikko. Tästä valikosta voit määrittää CONTROL IN- ja CONTROL OUT -porttien yhteysasetukset. PALVELU (jatkuu) YHTEYSASETUKSET YHTEYSTYYPPI ó SARJATULOASETUKSET YHTEYSTUNNUS SARJALÄHTÖASETUKSET YHTEYSRYHMÄ LÄHETYSTAPA TAVUVÄLIN AIKAKATKAISU ó VASTEAIKA Valitse kohde kohdistinpainikkeilla /. Kun painat, valitun asetuskohteen alivalikko avautuu. Voit vaihtoehtoisesti painaa, jolloin edellinen valikko avautuu eikä muutoksia asetuksiin tehdä. Kutakin alivalikkoa voidaan käyttää edellä kuvatulla tavalla. HUOM! YHTEYSASETUKSET-valikon valittavissa olevat kohteet riippuvat YHTEYSTYYPPI-kohdan asetuksista. Katso sarjayhteyden toimintotietoja Verkkotoiminnot-oppaasta ( Verkkotoiminnot 3.7, 3.8). YHTEYSTYYPPI Tästä valikosta voit valita yhteystyypin CONTROL OUT -portista tehtävälle lähetykselle. VERKKOSILTA ó KETJUTUS ó POIS (jatkuu seuraavalla sivulla) VERKKOSILTA: Valitse tämä tyyppi, jos haluat ohjata ulkoisia laitteita tietokoneesta käsin verkkoliitäntöinä tämän projektorin kautta. ( Verkkotoiminnot 3.7 Ulkoisen laitteen ohjaaminen projektorin kautta (VERKKOSILTA-toiminnolla)) 52

79 VALINNAT-valikko Kohta Kuvaus KETJUTUS: Valitse tämä tyyppi, jos haluat liittää useita projektoreita käyttäen jaettua RS-232Cyhteysväylää tietokoneesta käsin. ( Verkkotoiminnot 3.8 Useiden projektorien ohjaaminen ryhmänä (KETJUTUS-toiminnolla)). POIS: Valitse tämä tila, jos et halua lähettää tietoja CONTROL OUT -portista. PALVELU (jatkuu) YHTEYSASETUKSET (jatkuu) HUOM! POIS on oletusasetus. Kun valitset VERKKOSILTA-asetuksen, tarkasta kohde LÄHETYSTAPA. SARJATULOASETUKSET/SARJALÄHTÖASETUKSET Näistä valikoista voit valita CONTROL IN- ja CONTROL OUT -porttien yhteystilan. BAUDINOPEUS 4800 bps ó 9600 bps bps ó bps PARITEETTI EI MITÄÄN ó PARITON ó PARILLINEN LÄHETYSTAPA Tämä valikko on käytettävissä vain, kun YHTEYSTYYPPI-asetukseksi on valittu VERKKOSILTA Valitse yhteyden VERKKOSILTA-lähetysmenetelmä CONTROL OUT -portista. VUOROSUUNTAINEN ó KAKSISUUNTAINEN VUOROSUUNTAINEN: Tällä menetelmällä projektori voidaan asettaa kaksisuuntaiseen tiedonsiirtoon, mutta vain yksi suunta (tietojen lähetys tai vastaanotto) on sallittu kerrallaan. KAKSISUUNTAINEN: Tällä menetelmällä projektori voi luoda kaksisuuntaisen tiedonsiirron lähettäen ja vastaanottaen tietoja samaan aikaan. HUOM! VUOROSUUNTAINEN on oletusasetus. Kun valitset VUOROSUUNTAINEN-menetelmän, tarkasta kohteet VASTEAIKA ja TAVUVÄLIN AIKAKATKAISU. (jatkuu seuraavalla sivulla) 53

80 VALINNAT-valikko Kohta PALVELU (jatkuu) YHTEYSASETUKSET (jatkuu) Kuvaus VASTEAIKA Tämä valikko on käytettävissä vain, kun YHTEYSTYYPPI-asetuksena on VERKKOSILTA ja LÄHETYSTAPA-asetuksena VUOROSUUNTAINEN. Valitse aikajakso, joka odotetaan vastaanotettaessa tietoja muista laitteista, jotka viestittävät VERKKOSILTAja VUOROSUUNTAINEN-menetelmällä CONTROL OUT -portin kautta. POIS ó 1s ó 2s ó 3s POIS: Valitse tämä tila, jos et halua projektorin tarkastavan vastauksia laitteesta, johon projektori lähettää tietoja. Tässä tilassa projektori lähettää tietoja tietokoneesta jatkuvasti. 1s/2s/3s: Valitse aikajakso, jonka projektori odottaa vastaanottaessaan vastauksia laitteesta, johon projektori lähettää tietoja. Kun projektori odottaa vastausta, se ei lähetä tietoja CONTROL OUT -portista. HUOM! POIS on oletusasetus. TAVUVÄLIN AIKAKATKAISU Tämä valikko on käytettävissä vain, kun YHTEYSTYYPPI-asetuksena on VERKKOSILTA ja LÄHETYSTAPA-asetuksena VUOROSUUNTAINEN. Valitse tyhjän ajan pituus, jonka jälkeen projektori päättää, että tiedonsaanti on lakannut VERKKOSILTAja VUOROSUUNTAINEN-menetelmällä CONTROL OUT -portin kautta. 50ms ó 100ms ó 150ms ó 200ms HUOM! 50 ms on oletusasetus. (jatkuu seuraavalla sivulla) 54

81 Kohta YHTEYSASETUKSET (jatkuu) Kuvaus VALINNAT-valikko YHTEYSRYHMÄ/YHTEYSTUNNUS Tämä valikko on käytettävissä vain, kun YHTEYSTYYPPI-asetukseksi on valittu KETJUTUS. Kun ohjaat useita projektoreita ketjutustoiminnolla, voit antaa projektoreille yhteysryhmätunnuksen ja TUNNUSNUMERON, jonka avulla samaan väylään liitetyt projektorit on helppo tunnistaa. YHTEYSRYHMÄ: A ó B ó C O ó P YHTEYSTUNNUS: 1 ó 2 ó 3 63 ó 64 HUOM! YHTEYSRYHMÄN oletusasetus on A ja YHTEYSTUNNUKSEN 1. PALVELU (jatkuu) IINFORMAATIO Tämän kohdan valinnalla tulee näkyviin valintaikkuna nimeltä "LIITÄNNAT- INFORMAATIO-". Se näyttää tiedot senhetkisestä tulosignalaista. Viesti "KUVALUKKO" valintaikkunassa tarkoittaa, että kuvalukkotoiminto on aktivoitu. Viesti "SCART RGB" tarkoittaa, että Komponentti-portti toimii SCART RGB -tuloporttina. Katso kohtaa COMPONENT Valikosta LIITÄNNÄT ( 37). Tätä toimintoa ei voi valita, jos signaalia ei ole, tai jos on valittu tahdistettu lähtö. Kun TEKSTI NÄKYY on asetettu asentoon PÄÄLLE, OMA TEKSTI näkyy yhdessä liitäntäinformaation kanssa LIITÄNNAT- INFORMAATIO-ikkunassa ( 66). TEHDASASETUS Tämä toiminto suoritetaan valitsemalla OK painikkeella. Tällä toiminnolla kaikkien valikoiden eri kohdat palautuvat yhtäaikaisesti alkuasetuksiin. Huomaa, että kohdat LAMPPU IKÄ, SUODATIN IKÄ, KIELI, TURVALLISUUS ja VERKKO eivät palaudu. PERUUTA OK 55

82 VERKKO-valikko VERKKO-valikko Muista, että projektorin väärät verkkoasetukset voivat aiheuttaa ongelmia verkossa. Varmista verkkooperaattoriltasi ennen kuin yhdistät olemassaolevaan hakupisteeseen verkossasi. Valitse "VERKKO" päävalikosta seuraavia toimintoja varten. Valitse haluamasi kohta / kohdistinpainikkeilla projektorissa tai kaukosäätimessä, ja paina kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTER-painiketta kaukosäätimessä säädön suorittamiseksi. Suorita sitten säätö seuraavan taulukon mukaisesti. Katso lisätietoja VERKKO-toiminnosta Käyttäjän ohjekirja - Verkkotoiminnot HUOM! Jos SNTP ei ole käytössä ( Käyttäjän ohjekirja - Verkkotoiminnot osan Date/Time Settings (Päiväyksen/Kellonajan asetukset)), sitten sinun tulee säätää PÄIVÄYS JA AIKA alkuasennuksen yhteydessä. Kohta Kuvaus Tämän kohdan valita tuo näkyviin verkkoa varten oleva Valikon ASETUS. Valitse haluamasi kohta / painikkeilla, ja paina sitten tai ENTER -painiketta kaukosäätimessä kohdan suorittamiseksi. ASETUS (jatkuu seuraavalla sivulla) DHCP (Dynamic Host Configuration Protocol) Kytke DHCP päälle / pois päältä / painikkeilla. PÄÄLLE POIS Valitse POIS, kun DHCP:tä ei ole kytketty toimimaan verkossa. Kun "DHCP" -asetus vaihtuu "PÄÄLLE" -tilaan, kestää jonkin aikaa ennen kuin IP-osoite saadaan DHCP-palvelimesta. Automaattinen IP-toiminto antaa IP-osoitteen, jos projektori ei saanut IP-osoitetta palvelimesta vaikka DHCP olikin "PÄÄLLE". 56

83 VERKKO-valikko Kohta ASETUS (jatkuu) (jatkuu seuraavalla sivulla) IP- OSOITE APUVERKON MASKI OLETUSPORTTI DNS- PALVELIN AIKAERO PÄIVÄYS JA AIKA Kuvaus Näppäile IP-OSOITE / / / painikkeilla. Tätä toimintoa voi käyttää vain silloin, kun DHCP on POIS-asennossa. IP-OSOITE on numero, jolla tämä projektori tunnistetaan verkossa. Samassa verkossa ei voi olla kahta laitetta, joilla olisi sama IP-OSOITE. IP-OSOITE on kielletty. Näppäile / / / painikkeilla sama APUVERKON MASKI, jota tietokoneesi käyttää. Tätä toimintoa voidaan käyttää vain silloin, kun DHCP on asetettu asentoon POIS. APUVERKON MASKI on kielletty. Näppäile / / / painikkeilla OLETUSPORTIN osoite (tietokoneverkossa oleva solmu, joka toimii pääsypisteenä toiselle verkolle). Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Näppäile / / / painikkeilla DNS- PALVELIMEN osoite. DNS-PALVELIN on järjestelmä, joka valvoo hallinta-alueen nimiä ja IP-osoitteita verkossa. Näppäile AIKAERO / painikkeilla. Säädä sama AIKAERO, jonka olet säätänyt tietokoneeseen. Jos et ole varma, kysy neuvoa ITjärjestelmänvalvojalta. Palaa painikkeella valikkoon AIKAERON säätämisen jälkeen. Näppäile / / / painikkeilla vuosi (kaksi viimeistä numeroa), kuukausi, päivämäärä, tuntilukema ja minuuttilukema. Jos SNTP on käytössä, projektori ohittaa tämän säädön ja ottaa PÄIVÄYS JA AIKA -tiedot aikapalvelimesta. ( Käyttäjän ohjekirja - Verkkotoiminnot osan Date/Time Settings (Päiväyksen/Kellonajan asetukset)) 57

84 VERKKO-valikko Kohta PROJEKTORIN NIMI Kuvaus (1) Valitse PROJEKTORIN NIMI - valikko VERKKO-valikossa / painikkeilla ja paina sitten painiketta. PROJEKTORIN NIMI - valintaikkuna ilmestyy näyttöön. (2) Senhetkinen PROJEKTORIN NIMI näkyy ikkunan 3 ensimmäisellä rivillä. Jos nimeä ei ole vielä kirjoitettu, rivit ovat tyhjiä. Valitse / / / painikkeilla ja ENTER- tai VIDEO-painikkeilla ja näppäile kirjainmerkit. RESET- tai COMPUTER- painikkeella voidaan poistaa 1 kirjainmerkki kerrallaan. Samoin jos siirrät kohdistinta näytöllä kohtaan POISTA tai PYYHI KAIKKI ja painat sitten ENTER- tai VIDEO -painiketta, 1 merkki tai kaikki merkit poistetaan. PROJEKTORIN NIMI voi koostua 64 kirjaimesta. (3) Jo kirjoitetun merkin vaihtaminen tehdään painamalla / painiketta kohdistimen siirtämiseksi yhdelle 3 ensimmäisestä rivistä, käytä sitten / painikkeita ja siirrä kohdistin vaihdettavan merkin kohdalle. Kun painat ENTERtai VIDEO -painikkeita, merkki valitaan. Noudata sitten samaa menettelytapaa kuin yllä kohdassa (2) on kuvattu. (jatkuu seuraavalla sivulla) (4) Kun teksti on kirjoitettu, siirrä osoitinta näytöllä kohtaan OK ja paina, ENTER- tai VIDEO -painiketta. Jos haluat palata aikaisempaan PROJEKTORIN NIMI muutoksia tallentamatta, siirrä kohdistinnäppäintä näytössä kohtaan PERUUTA ja paina sitten, ENTER- tai VIDEO -painikkeita. 58

85 VERKKO-valikko Kohta MINUN KUVANI Kuvaus Tämän kohdan valinta tuo MINUN KUVANI-valikon näkyviin. Kuvan(kuvien) tallentamiseen projektoriin tarvitaan "PJImage" sovellutusohjelmistoa. Valitse / painikkeilla kohde, joka on MINUN KUVANI -toiminnon pysäytetty kuva. ( Käyttäjän ohjekirja - Verkkotoiminnot osan MINUN KUVANI (Pysähtyneen kuvan siirto) ja paina tai ENTER -painiketta kuvan näyttämiseksi. Kohdetta, johon ei ole talletettu kuvaa, ei voida valita. Kuvien nimet esitetään näytössä korkeintaan 16 merkin pituisina. Näkyvän kuvan vaihtaminen Käytä / painikkeita. Paluu valikkoon Palataksesi valikkoon paina painiketta kaukosäätimestä. (jatkuu seuraavalla sivulla) Näkyvän kuvan ja sen projektorissa olevan lähdetiedoston poistaminen. (1) Paina RESET-painiketta kaukosäätimessä, kun kuvaa näytetään, näin MINUN KUVANI - POISTA -valikko tulee näkyviin. (2) Suorita tyhjennys painamalla. Lopeta tyhjennys painamalla. 59

86 VERKKO-valikko Kohta Kuvaus Tämän kohteen valinta näyttää VERKKO-INFORMAATIO- näytön verkkoasetusten vahvistamista varten. INFORMAATIO Vain 16 projektorin nimen ensimmäistä kirjainta näytetään. Mitään ei näy kentässä PROJEKTORIN NIMI (se on tyhjä) ennen kuin tämä kohta säädetään ( 58) Sisäänrakennetun kellon paristo saattaa olla kulunut loppuun, jos kello jätättää vaikka PÄIVÄYS JA AIKA onkin säädetty oikein. Vaihda tilalle sopiva paristo. ( 70) IP-OSOITE, APUVERKON MASKI ja OLETUSPORTTI osoittavat , kun DHCP on PÄÄLLE ja projektori ei saa osoitetta DHCP-palvelimelta Tämän kohdan toteuttaminen käynnistää uudelleen verkkotoiminnon ja säätää sen oletusasetuksille. Valitse KÄYNN. UUD. - SUORITA painikkeella. PALVELU Toteuta sitten painikkeella. Verkko katkeaa kerran pois päältä valittaessa uudelleenkäynnistys. Jos DHCP on kytketty, on mahdollista, että IP-osoite muuttuu.kun valitaan KÄYNN. UUD. - SUORITA, VERKKO-valikkoa ei voi säätää noin 30 sekuntiin. 60

87 TURVALLISUUS-valikko TURVALLISUUS-valikko Tämä projektori on varustettu turvatoiminnoilla. TURVALLISUUS-valikossa voit suorittaa alla olevassa taulukossa esitetyt toiminnot. TURVALLISUUS-valikon käyttäminen: Joudut rekisteröitymään käyttäjäksi ennen turvatoimintojen käyttämistä. Siirry TURVALLISUUS-valikkoon 1. Valitse TURVALLISUUS-valikosta ANNA SALASANA painikkeilla / ja paina sitten. Näyttöön tulee ANNA SALASANA -ikkuna. Jos olet unohtanut salasanasi 1. Kun ANNA SALASANA -ikkuna on näytössä, pidä kaukosäätimen RESET -painiketta painettuna noin kolmen sekunnin ajan tai pidä COMPUTER -painiketta painettuna noin kolmen sekunnin ajan painaen samalla projektorin -painiketta. 2. Näyttöön tulee 10 lukua pitkä tiedustelutunnus. Ota yhteyttä myyjään ja anna 10 lukua pitkä tiedustelutunnus. Salasana lähetetään sinulle, kun rekisteröintisi vahvistetaan. Jos näppäimiä ei käytetä noin 55 sekuntiin tiedustelutunnuksen ollessa näytössä, valikko suljetaan. Toista toimenpiteet tarvittaessa vaiheesta Näppäile rekisteröity salasana / / / -painikkeilla. Oletussalasana on 2033 (IN5542/IN5542c); 0433 (IN5544/ IN5544c). Salasanaa voidaan muuttaa ( TURVASALASANAN MUUTTO). Siirrä kohdistin ANNA SALASANA -ikkunan oikealle puolelle ja näytä TURVALLISUUS-valikko painamalla. On erittäin suositeltavaa, että muutat oletussalasanan mahdollisimman pian. Jos näppäilet väärän salasanan, näyttöön tulee ANNA SALASANA -ikkuna uudelleen. Jos näppäilet väärän salasanan kolme kertaa, projektorin virta katkaistaan. Tämän jälkeen projektorin virta katkaistaan joka kerta, kun väärä salasana näppäillään. 3. Voit suorittaa alla olevassa taulukossa esitetyt toimet. Kohta TURVASALASANAN MUUTTO (jatkuu seuraavalla sivulla) Kuvaus 1 Valitse TURVALLISUUS-valikosta painikkeilla / TURVASALASANAN MUUTTO ja näytä NÄPPÄILE UUSI SALASANA -ikkuna painamalla. 2 Näppäile uusi salasana / / / -painikkeilla. 3 Siirrä kohdistin NÄPPÄILE UUSI SALASANA -ikkunan oikealle puolelle ja näytä TOISTA UUSI SALASANA -ikkuna painamalla. Näppäile sama salasana sitten uudelleen. 4 Siirrä kohdistin TOISTA UUSI SALASANA -ikkunan oikealle puolelle ja paina, jolloin PANE SALASANA MUISTIIN -ikkuna tulee näkyviin noin 20 sekunnin ajaksi. Kirjoita salasana muistiin tänä aikana. Kun painat kaukosäätimen ENTER- tai projektorin -painiketta, PANE SALASANA MUISTIIN -ikkuna sulkeutuu. Älä unohda salasanaa. 61

88 TURVALLISUUS-valikko Kohta Oman Kuvan SALASANA (jatkuu seuraavalla sivulla) Kuvaus Oman Kuvan SALASANA -toimintoa voidaan käyttää estämään pääsy Oma Kuva -toimintoon ja ehkäisemään parhaillaan rekisteröidyn Oma Kuva -kuvan päällekirjoittaminen. 1 Oman Kuvan SALASANA kytkeminen päälle 1-1 Valitse TURVALLISUUS-valikosta / painikkeilla kohta Oman Kuvan SALASANA ja paina sitten painiketta, jolloin näyttöön ilmestyy Oman Kuvan SALASANA päälle / pois -valikko. 1-2 Valitse PÄÄLLE-vaihtoehto Oman Kuvan SALASANA päälle / pois -valikosta / painikkeilla. Näyttöön ilmestyy NÄPPÄILE UUSI SALASANA -ikkuna (pieni). 1-3 Anna SALASANA / / / painikkeilla. Siirrä kohdistinpainike NÄPPÄILE UUSI SALASANA -ikkunan (pieni) oikealle puolelle ja paina sitten painiketta, jolloin näyttöön ilmestyy TOISTA UUSI SALASANA -ikkuna, näppäile sama SALASANA vielä kerran. 1-4 Siirrä kohdistinpainiketta TOISTA UUSI SALASANA -ikkunan oikealle puolelle ja paina painiketta, jolloin PANE SALASANA MUISTIIN - ikkuua ilmestyy näkyviin noin 20 sekunnin ajaksi, jolloin voit kirjoittaa SALASANA muistiin. Kun painat ENTER-painiketta kaukosäätimessä tai -painiketta projektorissa, näyttö palautuu Oma Kuvan SALASANA päälle / pois -valikkoon. Jos SALASANA on asetettu Oma Kuva -toiminnolle: Oma Kuva -rekisteröintitoiminto (ja valikko) eivät ole käytettävissä. Oma Kuva Lock -valikko ei ole käytettävissä. ALOITUS-asetus on lukittu Oma Kuva -toimintoon (ja valikko ei ole käytettävissä). Jos Oma Kuva SALASANA kytketään pois päältä, voidaan toimintoja jälleen käyttää normaalisti. Älä unohda Oma Kuva SALASANA. 2 Oman Kuvan SALASANA kytkeminen pois päältä 2-1 Noudata kohdassa 1-1 mainittuja toimenpiteitä, jolloin Oma Kuva SALASANA päälle / pois -valikko ilmestyy näkyviin 2-2 Valitse PÄÄLLE vaihtoehto ja ANNA SALASANA -ikkuna (suuri) ilmestyy näkyviin. Anna rekisteröity SALASANA ja näyttö palaa Oma Kuva SALASANA päälle / pois -valikkoon. Jos annettu SALASANA on väärä, valikko sulkeutuu. Suorita tarpeen vaatiessa kohdan 2-1 toimenpiteet uudelleen. 3 Jos olet unohtanut SALASANA 3-1 Noudata kohdassa 1-1 annettuja ohjeita, jolloin näyttöön ilmestyy Oma Kuva SALASANA päälle / pois -valikko. 3-2 Valitse POIS, ja näyttöön ilmestyy ANNA SALASANA -ikkuna (suuri). 10-numeroinen kysely koodi ilmestyy ikkunaan. 3-3 Ota yhteyttä jälleenmyyjään ja ilmoita 10-numeroinen kysely koodi. SALASANA lähetetään sinulle, kun käyttäjän rekisteröintitiedot on vahvistettu. NÄPPÄILE UUSI SALASANA -ikkuna (pieni) ANNA SALASANA -ikkuna (suuri) 62

89 Kohta PIN LUKITUS (jatkuu seuraavalla sivulla) Kuvaus TURVALLISUUS-valikko PIN LUKITUS on toiminto, joka estää projektorin käytön ilman rekisteröityä koodia. 1 PIN LUKITUS -toiminnon kytkeminen päälle 1-1 Valitse kohta PIN LUKITUS valikosta TURVALLISUUS / painikkeilla ja paina sitten painiketta tai ENTER-painiketta, jolloin näkyviin ilmestyy PIN LUKITUS päälle / pois -valikko. 1-2 Käytä / painikkeita PIN LUKITUS päälle / pois -valikossa ja valitse PÄÄLLE, jolloin Näppäile PIN-koodi tulee näkyviin. 1-3 Näppäile 4-osainen PIN-koodi / / /, COMPUTER -painikkeilla. Näyttöön ilmestyy PIN-koodi uudelleen -ikkuna. Anna sama PIN-koodi uudelleen. Näin PIN-koodin rekisteröinti on suoritettu. Jos Näppäile PIN-koodi asetus -ikkuna tai PINkoodi uudelleen -ikkuna on näytössä, ja mitään tietoja ei näppäillä noin 55 sekunnin kuluessa, valikko sulkeutuu. Tarpeen vaatiessa suorita kohdan 1-1 toimenpiteet uudelleen. Tämän jälkeen Näppäile PIN-koodi asetus -ikkuna ilmestyy näyttöön aina projektoria uudelleen käynnistettäessä sen jälkeen kun virta on katkaistu virtakatkaisimesta. Anna rekisteröity PIN-koodi. Projektoria voi käyttää rekisteröidyn PIN-koodin antamisen jälkeen. Jos annettu PIN-koodi on virheellinen, Näppäile PIN-koodi asetus -ikkuna ilmestyy näyttöön uudelleen. Jos virheellinen PIN-koodi annetaan 3 kertaa, projektorista katkeaa virta. Sen jälkeen projektorin virta katkeaa joka kerran, kun PIN-koodi annetaan väärin. Projektorin virta katkeaa myös silloin, jos mitään näppäintä ei paineta 5 minuuttiin Näppäile PIN-koodi -ikkunan ollessa näytössä. Tämä toiminto käynnistyy vain silloin, kun projektori käynnistetään sen jälkeen, kun virta on katkaistu virtakatkaisijasta. Älä unohda PIN-koodia. 2 PIN LUKITUS kytkeminen pois päältä 2-1 Suorita kohdassa 1-1 mainitut toimenpiteet ja Näppäile PIN-koodi LUKITUS päälle / pois päältä -valikko ilmestyy näkyviin. Valitse POIS / painikkeilla ja PIN ASETUS -ikkuna ilmestyy näkyviin. Anna rekisteröity PIN-koodi, jotta PIN LUKITUS voidaan kytkeä pois päältä. Jos virheellinen salasana annetaan 3 kertaa, valikko sulkeutuu. 3 Jos olet unohtanut PIN-koodin 3-1 Kun Näppäile PIN-koodi asetus näkyy, paina RESET-painiketta kauko-ohjaimesta 3 sekunnin ajan tai paina COMPUTER-painiketta 3 sekuntia samalla, kun painat painiketta projektorista. 10-numeroinen kysely koodi ilmestyy näyttöön. Jos mitään näppäimistä ei käytetä 5 minuutin aikana kysely koodi näkyessä, projektorin virta katkeaa. 3-2 Ota yhteyttä jälleenmyyjään ja ilmoita 10-numeroinen kysely koodi. salasana lähetetään sinulle, kun käyttäjän rekisteröintitiedot on vahvistettu. 63

90 TURVALLISUUS-valikko 64 Kohta SIIRTYMÄN ILMAISIN (jatkuu seuraavalla sivulla) Kuvaus Jos tämän toiminnon asetuksena on PÄÄLLE, kun projektorin pystysuuntainen kulma tai peilikuva-asetus on erilainen kuin aiempi tallennettu asetus kytkettäessä projektorin virta, SIIRTYMÄN ILMAISIN PÄÄLLÄ -hälytys tulee näyttöön eikä projektori näytä tulosignaalia. Näytä signaali uudelleen asettamalla tämän toiminnon asetukseksi POIS. Lamppu sammuu noin viiden minuutin kuluttua siitä, kun SIIRTYMÄN ILMAISIN PÄÄLLÄ -hälytys tuli näkyviin. Trapetsisäädön ominaisuutta ei voi käyttää, kun siirtymän ilmaisintoiminto on käytössä. 1 SIIRTYMÄN ILMAISIN -toiminnon kytkeminen päälle 1-1 Valitse TURVALLISUUS-valikosta / -painikkeilla SIIRTYMÄN ILMAISIN ja näytä SIIRTYMÄN ILMAISIN päällä/pois -valikko painamalla tai ENTER. Valitse PÄÄLLÄ. 1-2 Valitse SIIRTYMÄN ILMAISIN päällä/pois -valikosta PÄÄLLÄ / -painikkeilla. Nykyiset kulma- ja peilikuva-asetukset tallennetaan. Näyttöön tulee pieni NÄPPÄILE UUSI SALASANA -ikkuna. 1-3 Näppäile salasana / / / -painikkeilla. Siirrä kohdistin NÄPPÄILE UUSI SALASANA -ikkunan oikealle puolelle ja näytä TOISTA UUSI SALASANA -ikkuna painamalla. Näppäile sama salasana sitten uudelleen. 1-4 Siirrä kohdistin TOISTA UUSI SALASANA -ikkunan oikealle puolelle ja näytä PANE PANE SALASANA MUISTIIN -ikkuna noin 20 sekunnin ajan painamalla. Kirjoita salasana muistiin tänä aikana. Kun painat kaukosäätimen ENTER - tai projektorin -painiketta, SIIRTYMÄN ILMAISIN päällä/pois -valikko avautuu uudelleen. Älä unohda SIIRTYMÄN ILMAISIN -salasanaa. Tämä toiminto on käytössä vain, kun projektori käynnistetään sen jälkeen, kun virta on katkaistu virtakatkaisijasta. Tämä ominaisuus ei ehkä toimi oikein, jos projektori ei ole vakaassa asennossa, kun PÄÄLLE valitaan. 2 SIIRTYMÄN ILMAISIN -toiminnon poistaminen käytöstä 2-1 Näytä Siirtymän ilmaisin päällä/pois -valikko noudattamalla kohdassa 1-1 annettuja toimenpiteitä. 2-2 Näytä suuri ANNA SALASANA -ikkuna valitsemalla POIS. Kun olet näppäillyt rekisteröidyn salasanan, SIIRTYMÄN ILMAISIN päällä/pois -valikko avautuu uudelleen. Jos näppäilet väärän salasanan, valikko sulkeutuu. Toista toimenpiteet tarvittaessa vaiheesta Jos olet unohtanut salasana 3-1 Noudata kohdassa 1-1 mainittuja toimenpiteitä, jolloin Siirtymänilmaisin päälle / pois päältä -valikko ilmestyy näkyviin. 3-2 Valitse POIS-vaihtoehto ja ANNA SALASANA -ikkuna (suuri) ilmestyy näkyviin. 10-numeroinen kysely koodi ilmestyy ikkunaan. 3-3 Ota yhteyttä jälleenmyyjään ja ilmoita 10-numeroinen kysely koodi. salasana lähetetään sinulle, kun käyttäjän rekisteröintitiedot on vahvistettu. NÄPPÄILE UUSI SALASANA -ikkuna (pieni) ANNA SALASANA -ikkuna (suuri)
