2 IVB -M auto IVB -M auto auto auto auto

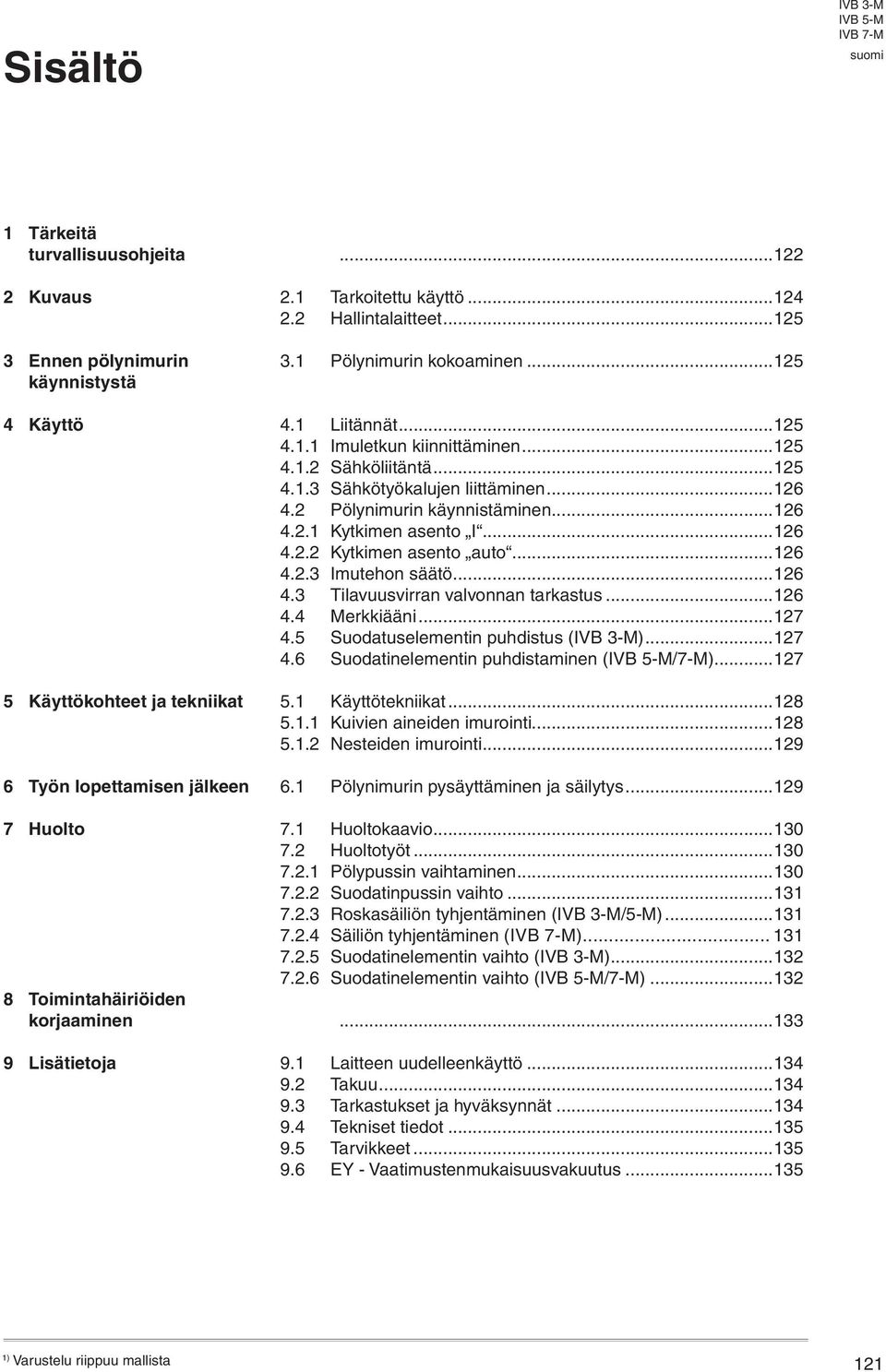

3 Sisältö IVB -M 1 Tärkeitä turvallisuusohjeita Kuvaus Ennen pölynimurin käynnistystä 4 Käyttö Käyttökohteet ja tekniikat 6 Työn lopettamisen jälkeen 7 Huolto 8 Toimintahäiriöiden korjaaminen 9 Lisätietoja Tarkoitettu käyttö Hallintalaitteet Pölynimurin kokoaminen Liitännät Imuletkun kiinnittäminen Sähköliitäntä Sähkötyökalujen liittäminen Pölynimurin käynnistäminen Kytkimen asento I Kytkimen asento auto Imutehon säätö Tilavuusvirran valvonnan tarkastus Merkkiääni Suodatuselementin puhdistus (IVB -M) Suodatinelementin puhdistaminen (/7-M) Käyttötekniikat Kuivien aineiden imurointi Nesteiden imurointi Pölynimurin pysäyttäminen ja säilytys Huoltokaavio Huoltotyöt Pölypussin vaihtaminen Suodatinpussin vaihto Roskasäiliön tyhjentäminen (IVB -M/-M) Säiliön tyhjentäminen () Suodatinelementin vaihto (IVB -M) Suodatinelementin vaihto (/7-M) Laitteen uudelleenkäyttö Takuu Tarkastukset ja hyväksynnät Tekniset tiedot Tarvikkeet EY - Vaatimustenmukaisuusvakuutus

4 IVB -M 1 Tärkeitä turvallisuusohjeita Käyttöohjeessa käytettävät symbolit Lue käyttöohjeet ennen pölynimurin käyttöä ja säilytä ne myöhempää tarvetta varten. Tätä symbolia käytetään merkitsemään turvallisuusohjeita, joita on noudatettava pölynimurin vaurioitumisen estämiseksi ja oikean toiminnan takaamiseksi. Tällä symbolilla merkittyjä turvallisuusohjeita on noudatettava henkilövahinkojen vaaran välttämiseksi. Tämä symboli ilmaisee vihjeitä ja ohjeita, jotka helpottavat työtä ja parantavat turvallisuutta. Oman turvallisuutesi takia Pölynimuria saavat käyttää vain henkilöt, jotka ovat saaneet siihen koulutuksen ja asianmukaisen luvan. Yksinkertaisuudestaan huolimatta laitetta ei ole tarkoitettu lasten käyttöön. Laitteen käyttö on voimassaolevien kansallisten määräysten alaista. Käyttöohjeiden ja käyttömaassa voimassa olevien tapaturmantorjuntamääräysten lisäksi on noudatettava myös muita soveltuvia turvallisuus- ja käyttömääräyksiä. Käytä vain turvalliseksi tiedettyjä työmenetelmiä. Kuljetus Sulje säiliön lukot ennen kuljetusta. Älä kallista laitetta jos säiliössä on nestettä. Laitetta ei saa nostaa nosturin koukulla. Tarkoitettu käyttö Tässä käyttöohjeessa kuvatut laitteet soveltuvat - ammattikäyttöön esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, myymälöissä, toimistotiloissa ja vuokrattavissa kohteissa - pölyjen imurointiin, joiden raja-arvot ovat yli,1 mg/m³ (pölyluokka M) Seuraavia materiaaleja ei saa imuroida tällä laitteella: - kuumat aineet (palavat savukkeet, kuuma tuhka jne.) - syttyvät, räjähtävät, syövyttävät nesteet (esim. bensiini, liuottimet, hapot, emäkset jne.) - syttyvät, räjähtävät pölyt (esim. magneesium-, alumiinipölyt jne.) Pölyä poistettaessa on varmistettava riittävä ilmanvaihto, mikäli laitteen poistoilma virtaa takaisin samaan huoneeseen (noudata vastaavia voimassaolevia kansallisia määräyksiä). Laitteen käyttöhenkilökunnalle on ennen imurin käyttöä annettava tiedot - laitteen käsittelystä - imuroitavasta aineesta aiheutuvista vaaroista 1

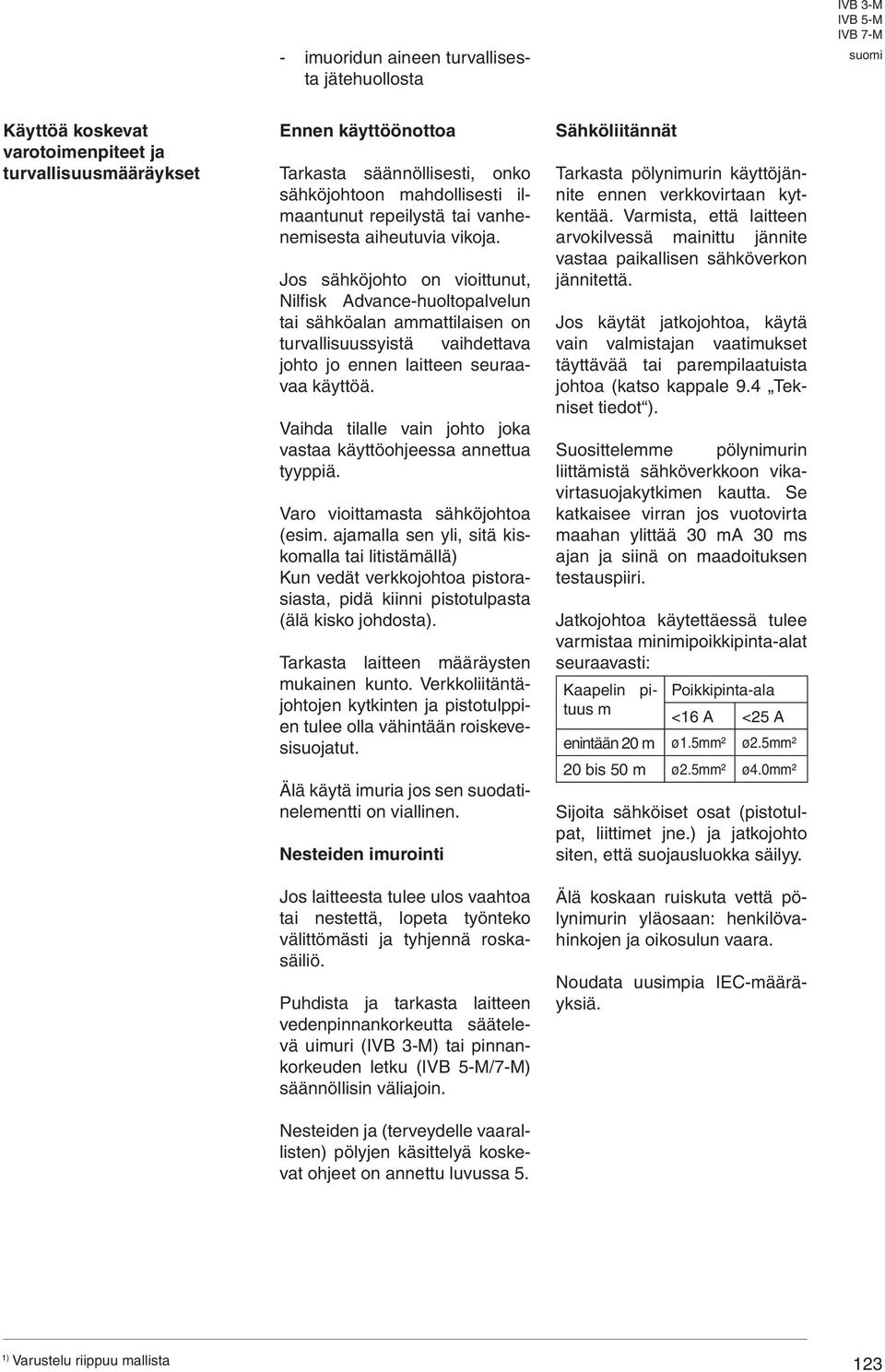

5 - imuoridun aineen turvallisesta jätehuollosta IVB -M Käyttöä koskevat varotoimenpiteet ja turvallisuusmääräykset Ennen käyttöönottoa Tarkasta säännöllisesti, onko sähköjohtoon mahdollisesti ilmaantunut repeilystä tai vanhenemisesta aiheutuvia vikoja. Jos sähköjohto on vioittunut, Nilfisk Advance-huoltopalvelun tai sähköalan ammattilaisen on turvallisuussyistä vaihdettava johto jo ennen laitteen seuraavaa käyttöä. Vaihda tilalle vain johto joka vastaa käyttöohjeessa annettua tyyppiä. Varo vioittamasta sähköjohtoa (esim. ajamalla sen yli, sitä kiskomalla tai litistämällä) Kun vedät verkkojohtoa pistorasiasta, pidä kiinni pistotulpasta (älä kisko johdosta). Tarkasta laitteen määräysten mukainen kunto. Verkkoliitäntäjohtojen kytkinten ja pistotulppien tulee olla vähintään roiskevesisuojatut. Älä käytä imuria jos sen suodatinelementti on viallinen. Nesteiden imurointi Jos laitteesta tulee ulos vaahtoa tai nestettä, lopeta työnteko välittömästi ja tyhjennä roskasäiliö. Puhdista ja tarkasta laitteen vedenpinnankorkeutta säätelevä uimuri (IVB -M) tai pinnankorkeuden letku (/7-M) säännöllisin väliajoin. Nesteiden ja (terveydelle vaarallisten) pölyjen käsittelyä koskevat ohjeet on annettu luvussa. Sähköliitännät Tarkasta pölynimurin käyttöjännite ennen verkkovirtaan kytkentää. Varmista, että laitteen arvokilvessä mainittu jännite vastaa paikallisen sähköverkon jännitettä. Jos käytät jatkojohtoa, käytä vain valmistajan vaatimukset täyttävää tai parempilaatuista johtoa (katso kappale 9.4 Tekniset tiedot ). Suosittelemme pölynimurin liittämistä sähköverkkoon vikavirtasuojakytkimen kautta. Se katkaisee virran jos vuotovirta maahan ylittää ma ms ajan ja siinä on maadoituksen testauspiiri. Jatkojohtoa käytettäessä tulee varmistaa minimipoikkipinta-alat seuraavasti: Kaapelin pituus Poikkipinta-ala m <16 A < A enintään m ø1.mm² ø.mm² bis m ø.mm² ø4.mm² Sijoita sähköiset osat (pistotulpat, liittimet jne.) ja jatkojohto siten, että suojausluokka säilyy. Älä koskaan ruiskuta vettä pölynimurin yläosaan: henkilövahinkojen ja oikosulun vaara. Noudata uusimpia IEC-määräyksiä. 1

6 IVB -M Pölyluokka M (keskitaso). Tähän pölyluokkaan kuuluvat pölyt MAK-arvoilla >,1 mg/m³ sekä puupölyt. Tämän pölyluokan imurit tarkastetaan yhtenä laitteena. Suodattimen maksimaalinen läpipäästö on,1%, jätteen hävittämisen tulee tapahtua niin että pölyä erittyy mahdollisimman vähän. Lisälaitepistorasia Huolto, puhdistus ja korjaus Käytä laitteistopistorasiaa ainoastaan käyttöohjeessa kuvattuihin tarkoituksiin. Ennen lisälaitteen kytkentää pistorasiaan: 1 Kytke pölynimuri pois käynnistä. Tee vain käyttöohjeessa kuvatut huoltotyöt. Vedä verkkopistoke pistorasiasta aina ennen laitteen puhdistamista ja huoltoa. Huolto- ja puhdistustöiden yhteydessä on toimittava niin, että huoltohenkilökunnan ja muiden henkilöiden turvallisuus ei voi vaarantua. Huoltoalueella - tulee olla suodatettu koneellinen ilmanvaihto - tulee käyttää suojavaatetusta - tulee puhdistus suorittaa niin perusteellisesti, että vaarallisia aineita ei pääse ympäristöön. Ennen laitteen siirtämistä pois vaarallisia aineita sisältävältä Kytke lisälaite pois käynnistä. HUOMAA! Noudata lisälaitepistorasiaan liitettyjen laitteiden käyttöohjeita ja niiden sisältämiä turvallisuusohjeita. alueelta - laite on imuroitava ulkopuolelta, pyyhittävä puhtaaksi tai pakattava tiiviisti - samalla varoen vaarallisten pölyjen leviämistä Huolto- ja korjaustöiden yhteydessä on kaikki likaantuneet osat, joita ei ole voitu riittävästi puhdistaa - pakattava tiiviisiin säkkeihin - toimitettava voimassaolevien jätehuoltomääräysten mukaiseen jätteenkeruupisteeseen. Vähintään kerran vuodessa on Nilfisk Advance-huoltopalvelun tai asianmukaisesti koulutetun henkilön suoritettava pölytekninen tarkastus, esim. suodattimen kunnon, laitteen ilmatiiviyden ja valvontalaitteiden toimintakykyisyyden tarkastamista varten. Lisävarusteet ja varaosat Käytä ainoastaan laitteen mukana toimitettuja tai käyttöohjeessa mainittuja harjoja. Muiden harjojen käyttö voi olla vaarallista. Kuvaus.1 Tarkoitettu käyttö Tämä pölynimuri soveltuu kuivien, syttymättömien pölyjen, nesteiden, puupölyjen ja sellaisten vaarallisten pölyjen imurointiin, joiden MAK-raja-arvot,1 mg/m³ (pölyluokka M). Käytä ainoastaan alkuperäisiä Nilfisk Advance-lisävarusteita ja varaosia (katso luku 9.). Muiden osien käyttö voi olla vaarallista. Imuroitavien pölyjen vaarallisuudesta riippuen imuri on varustettava vastaavilla suodattimilla: katso taulukko luvussa

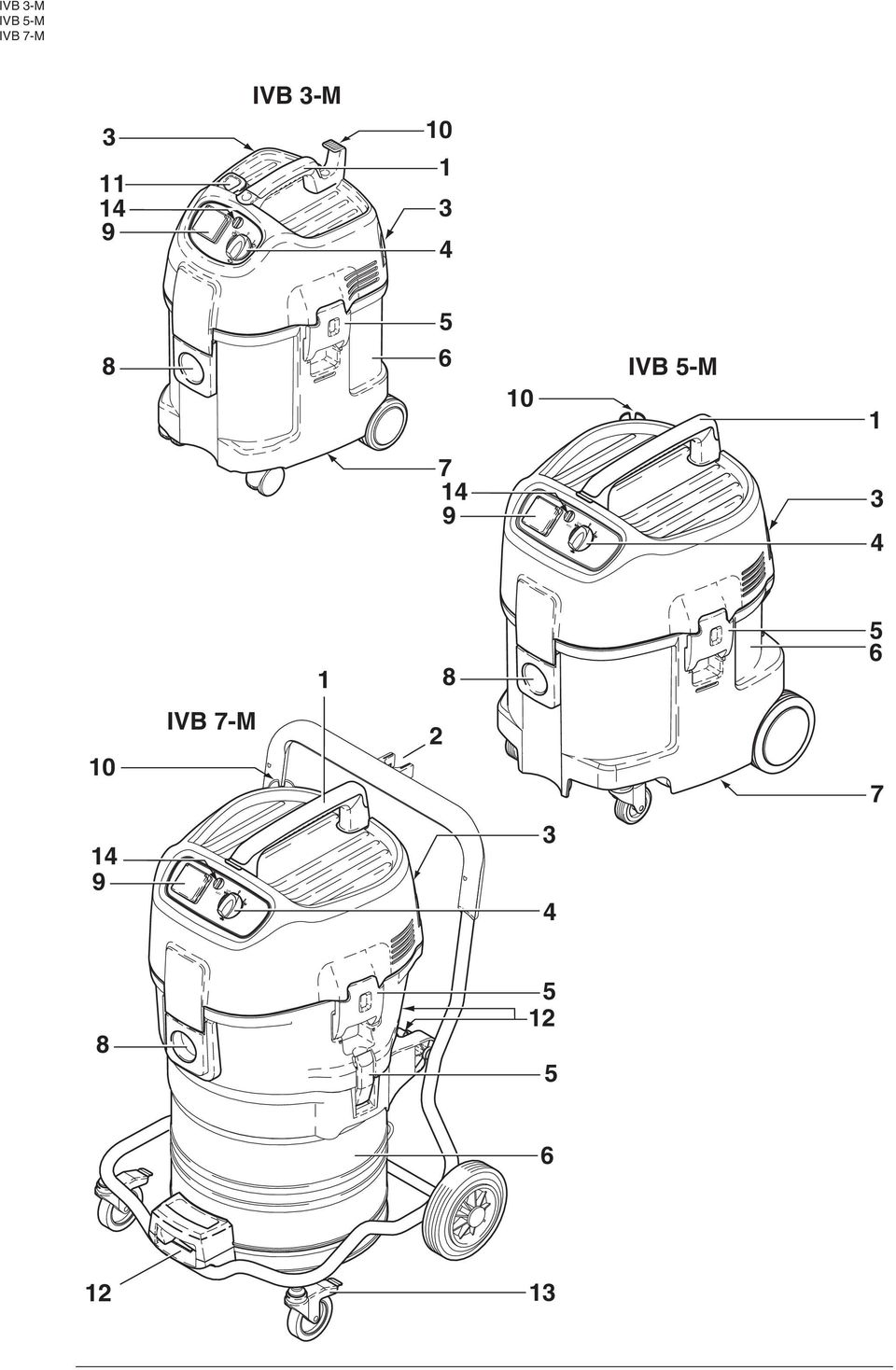

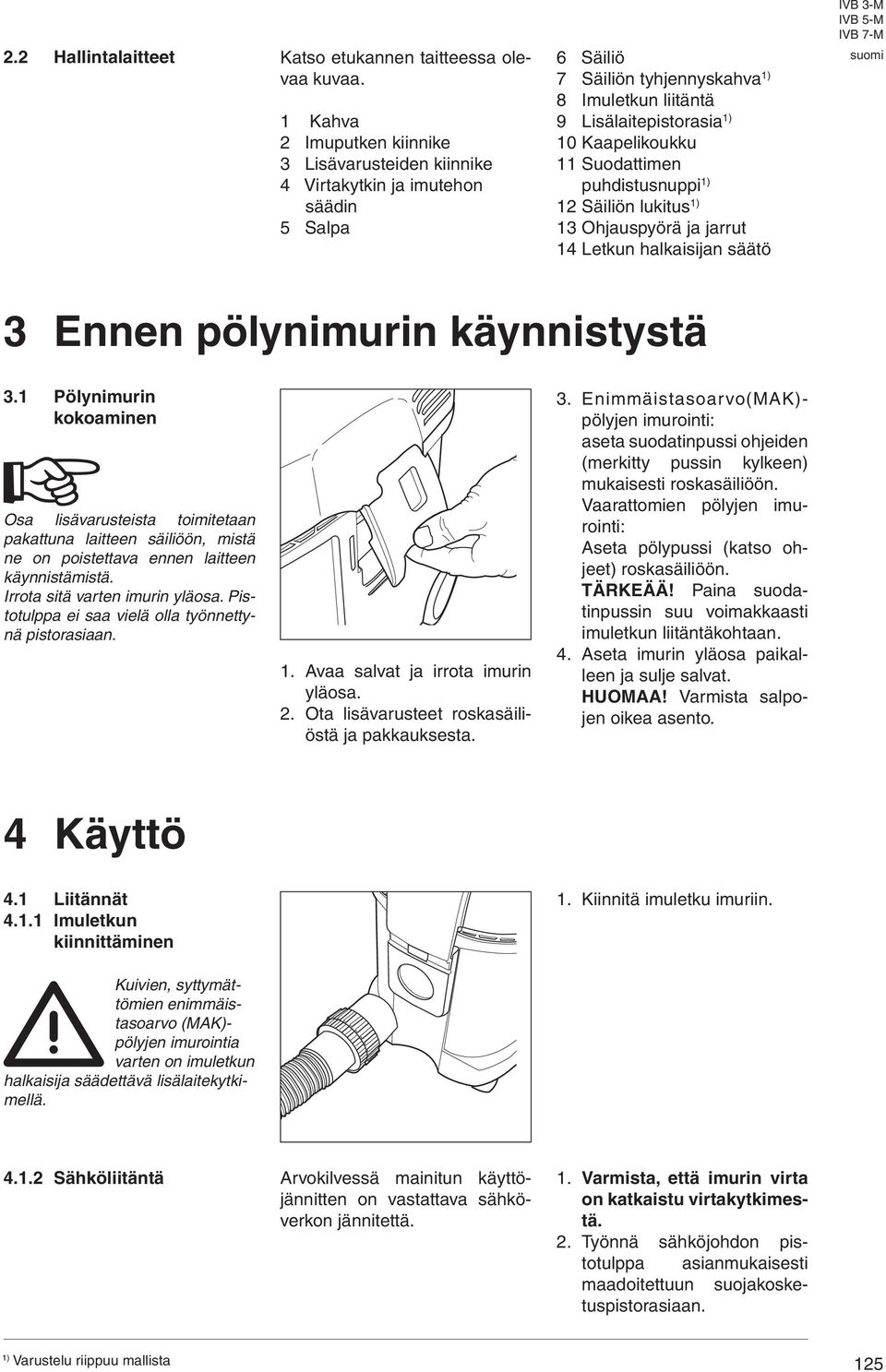

7 . Hallintalaitteet Katso etukannen taitteessa olevaa kuvaa. 1 Kahva Imuputken kiinnike Lisävarusteiden kiinnike 4 Virtakytkin ja imutehon säädin Salpa 6 Säiliö 7 Säiliön tyhjennyskahva 8 Imuletkun liitäntä 9 Lisälaitepistorasia 1 Kaapelikoukku 11 Suodattimen puhdistusnuppi 1 Säiliön lukitus 1 Ohjauspyörä ja jarrut 14 Letkun halkaisijan säätö IVB -M Ennen pölynimurin käynnistystä.1 Pölynimurin kokoaminen Osa lisävarusteista toimitetaan pakattuna laitteen säiliöön, mistä ne on poistettava ennen laitteen käynnistämistä. Irrota sitä varten imurin yläosa. Pistotulppa ei saa vielä olla työnnettynä pistorasiaan. 1. Avaa salvat ja irrota imurin yläosa.. Ota lisävarusteet roskasäiliöstä ja pakkauksesta.. Enimmäistasoarvo(MAK)- pölyjen imurointi: aseta suodatinpussi ohjeiden (merkitty pussin kylkeen) mukaisesti roskasäiliöön. Vaarattomien pölyjen imurointi: Aseta pölypussi (katso ohjeet) roskasäiliöön. TÄRKEÄÄ! Paina suodatinpussin suu voimakkaasti imuletkun liitäntäkohtaan. 4. Aseta imurin yläosa paikalleen ja sulje salvat. HUOMAA! Varmista salpojen oikea asento. 4 Käyttö 4.1 Liitännät Imuletkun kiinnittäminen 1. Kiinnitä imuletku imuriin. Kuivien, syttymättömien enimmäistasoarvo (MAK)- pölyjen imurointia varten on imuletkun halkaisija säädettävä lisälaitekytkimellä Sähköliitäntä Arvokilvessä mainitun käyttöjännitten on vastattava sähköverkon jännitettä. 1. Varmista, että imurin virta on katkaistu virtakytkimestä.. Työnnä sähköjohdon pistotulppa asianmukaisesti maadoitettuun suojakosketuspistorasiaan. 1

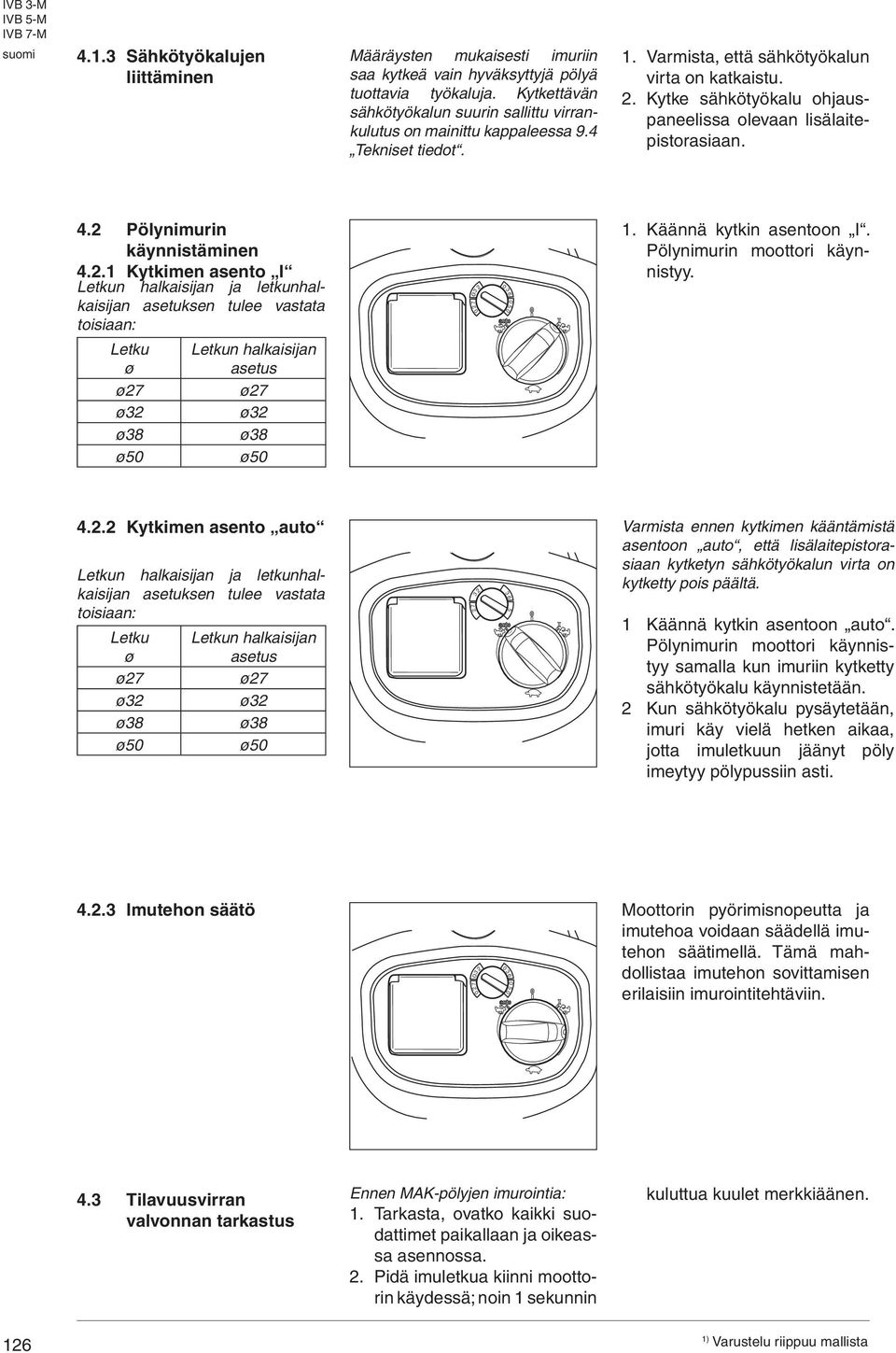

8 IVB -M 4.1. Sähkötyökalujen liittäminen Määräysten mukaisesti imuriin saa kytkeä vain hyväksyttyjä pölyä tuottavia työkaluja. Kytkettävän sähkötyökalun suurin sallittu virrankulutus on mainittu kappaleessa 9.4 Tekniset tiedot. 1. Varmista, että sähkötyökalun virta on katkaistu.. Kytke sähkötyökalu ohjauspaneelissa olevaan lisälaitepistorasiaan. 4. Pölynimurin käynnistäminen 4..1 Kytkimen asento I Letkun halkaisijan ja letkunhalkaisijan asetuksen tulee vastata toisiaan: Letku ø ø7 ø ø8 ø Letkun halkaisijan asetus ø7 ø ø8 ø 1. Käännä kytkin asentoon I. Pölynimurin moottori käynnistyy. Letkun halkaisijan ja letkunhalkaisijan asetuksen tulee vastata toisiaan: Letku ø ø7 ø ø8 ø Letkun halkaisijan asetus ø7 ø ø8 ø 4.. Kytkimen asento auto Varmista ennen kytkimen kääntämistä asentoon auto, että lisälaitepistorasiaan kytketyn sähkötyökalun virta on kytketty pois päältä. 1 Käännä kytkin asentoon auto. Pölynimurin moottori käynnistyy samalla kun imuriin kytketty sähkötyökalu käynnistetään. Kun sähkötyökalu pysäytetään, imuri käy vielä hetken aikaa, jotta imuletkuun jäänyt pöly imeytyy pölypussiin asti. 4.. Imutehon säätö Moottorin pyörimisnopeutta ja imutehoa voidaan säädellä imutehon säätimellä. Tämä mahdollistaa imutehon sovittamisen erilaisiin imurointitehtäviin. 4. Tilavuusvirran valvonnan tarkastus Ennen MAK-pölyjen imurointia: 1. Tarkasta, ovatko kaikki suodattimet paikallaan ja oikeassa asennossa.. Pidä imuletkua kiinni moottorin käydessä; noin 1 sekunnin kuluttua kuulet merkkiäänen. 16

9 4.4 Merkkiääni Jos ilman nopeus imuletkussa laskee alle m/s, kuulet merkkiäänen. Katso kohta Toimintahäiriöiden korjaaminen. IVB -M 4. Suodatuselementin puhdistus (IVB -M) 1 auto I Jos merkkiääni kuuluu useita kertoja toistetusta puhdistuksesta huolimatta, suodatinelementti on vaihdettava (katso kohta 7..). Push lean ilter leanin System Kun on imuroitu vaarattomia pölyjä ja käytetty pölypussia. Jos imuteho heikkenee: 1. Säädä imuteho maksimiin.. Sulje kämmenellä suulakkeen tai imuletkun aukko.. Paina kolme kertaa suodattimen puhdistusnuppia. Syntyvä ilmavirta puhdistaa pölyt suodatinelementin lamelleista. 4.6 Suodatinelementin puhdistaminen (/7-M) Jotta imuteho pysyy tasaisena, suodatinelementti puhdistuu automaattisesti käytön aikana. Jos suodatinelementti on voimakkaasti likaantunut, suosittelemme perusteellista puhdistusta: Pölyjen imuroinnin jälkeen pölypussia käyttäen : 1. Kytke imurin virta pois päältä.. Sulje kämmenellä suulakkeen tai imuletkun aukko.. Käännä lisälaitekytkin asentoon I ja anna imurin käydä noin 1 sekunnin ajan imuletkun aukon ollessa suljettuna. 17

10 IVB -M Käyttökohteet ja tekniikat.1 Käyttötekniikat Oikein käytettyinä lisävarusteet, suulakkeet ja imuletkut parantavat puhdistustehoa ja helpottavat työtä. Hyvä siivoustulos saavutetaan jo muutamaa hyödyllistä ohjetta noudattamalla ja soveltamalla niitä omiin erikoistilanteissa kerättyihin kokemuksiin. Jatkossa muutamia käytännön vinkkejä..1.1 Kuivien aineiden imurointi Älä imuroi syttyviä aineita. Kuivien, syttymättömien MAKpölyjen imurointia varten on imuletkun halkaisija sovitettava lisälaitekytkimen asentoa vastaavaksi. Ennen kuivien MAK-pölyjen imurointia on säiliöön aina asetettava erikoissuodatinpussi. Tilausnumero, katso kohta 9. Tarvikkeet. Vaarattomien pölyjen imurointiin suosittelemme tavallisen pölypussin käyttöä. Tilaus-nro katso kohta 9. Tarvikkeet. Näin imuroitu aines voidaan hävittää yksinkertaisesti ja hygieenisesti. Nesteiden imuroinnin jälkeen suodatinelementti on märkä. Kostea suodatinelementti tukkeutuu helposti kuivia materiaaleja imuroitaessa. Tästä syystä suodatinelementti tulisi pestä ja kuivata tai vaihtaa ennen kuivien materiaalien imurointia. Käytä kulloinkin pölyn laatua vastaavaa suodatinpussia/ pölypussia (katso taulukko): IVB -M Pölylaji Suodatinpussi/pölypussi Käsittely/jätehuolto Vaaraton pöly Pölypussi No. 11 Pöly MAK-arvoilla,1 mg/m³ puupöly Suodatinpussi No Suorita täydellinen puhdistus, katso luku 4.. Jätehuolto katso luku 7..1 Jätehuolto katso luku 7.. / 7-M Pölylaji Suodatinpussi/pölypussi Käsittely/jätehuolto Vaaraton pöly, Pöly MAK-arvoilla MM,1 mg/m ³, noudata maakohtaisia määräyksiä Pöly MAK-arvoilla,1 mg/m³ puupöly Pölypussi : No. 111 : No. 148 Suodatinpussi : No. 118 : No. 199 Jätehuolto: 1. Vedä letku istukan kanssa pois työkalulta. Suorita täydellinen puhdistus, katso luku 4.6. Jätehuolto katso luku 7..1 Jätehuolto katso luku

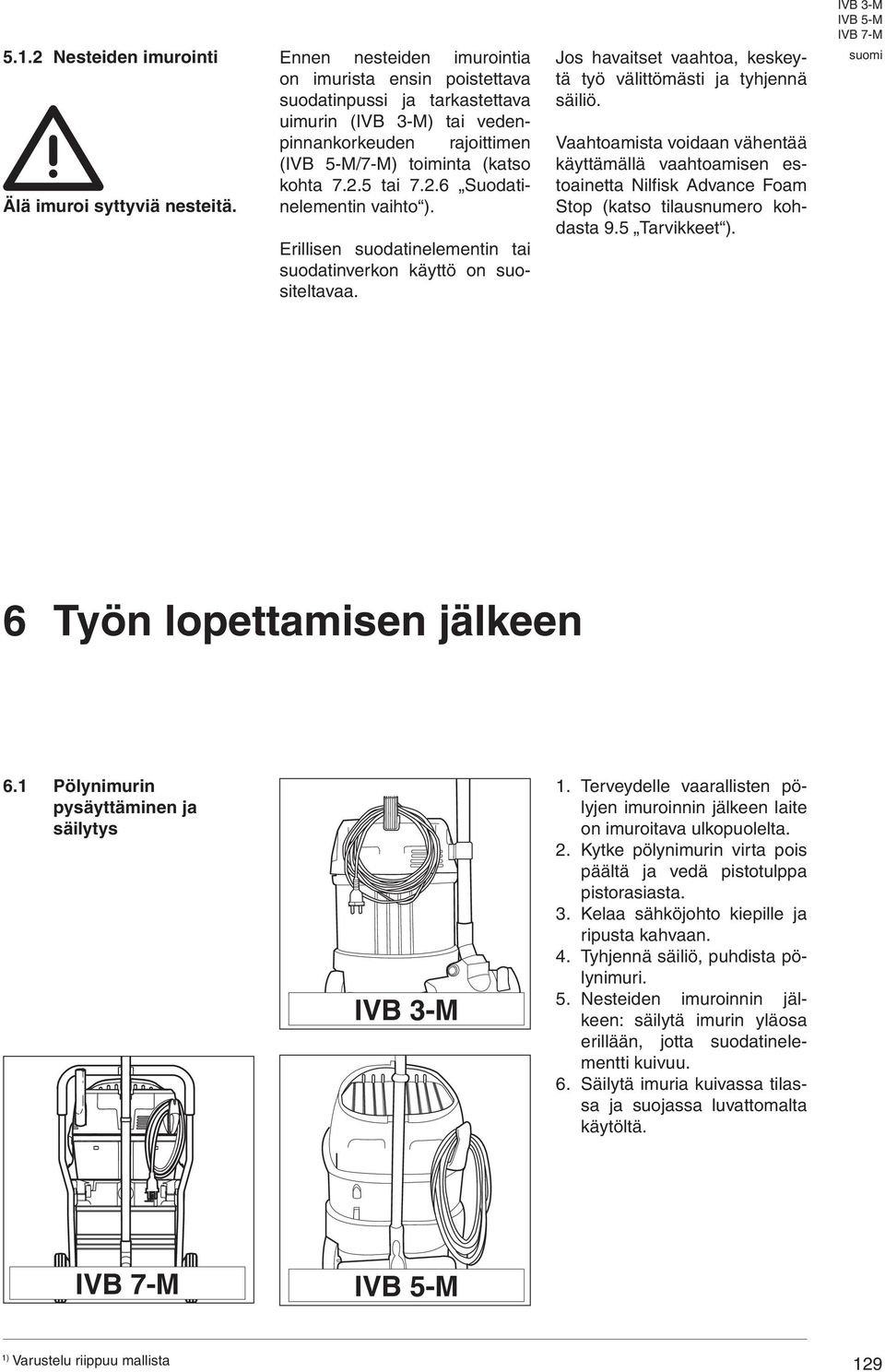

11 .1. Nesteiden imurointi Älä imuroi syttyviä nesteitä. Ennen nesteiden imurointia on imurista ensin poistettava suodatinpussi ja tarkastettava uimurin (IVB -M) tai vedenpinnankorkeuden rajoittimen (/7-M) toiminta (katso kohta 7.. tai 7..6 Suodatinelementin vaihto ). Erillisen suodatinelementin tai suodatinverkon käyttö on suositeltavaa. Jos havaitset vaahtoa, keskeytä työ välittömästi ja tyhjennä säiliö. Vaahtoamista voidaan vähentää käyttämällä vaahtoamisen estoainetta Nilfisk Advance Foam Stop (katso tilausnumero kohdasta 9. Tarvikkeet ). IVB -M 6 Työn lopettamisen jälkeen 6.1 Pölynimurin pysäyttäminen ja säilytys IVB -M 1. Terveydelle vaarallisten pölyjen imuroinnin jälkeen laite on imuroitava ulkopuolelta.. Kytke pölynimurin virta pois päältä ja vedä pistotulppa pistorasiasta.. Kelaa sähköjohto kiepille ja ripusta kahvaan. 4. Tyhjennä säiliö, puhdista pölynimuri.. Nesteiden imuroinnin jälkeen: säilytä imurin yläosa erillään, jotta suodatinelementti kuivuu. 6. Säilytä imuria kuivassa tilassa ja suojassa luvattomalta käytöltä. 19

12 IVB -M 7 Huolto 7.1 Huoltokaavio käytön jälkeen tarpeen mukaan 7..1 Pölypussin vaihto 7.. Suodatinpussin vaihto 7.. Roskasäiliön tyhjentäminen (IVB -M/-M) 7..4 Säiliön tyhjentäminen () 7.. Suodatinelementin vaihto (IVB -M) 7..6 Suodatinelementin vaihto (/7-M) 7. Huoltotyöt 7..1 Pölypussin vaihtaminen Laitemallit AIVB -M/-M/7-M Suorita täydellinen puhdistus ennen pölypussin vaihtoa Katso luku 4. ja IVB -M/-M: 1. Avaa salvat ja irrota imurin yläosa säiliöstä.. Irrota pölypussin suu ( varovaisesti imuletkun liitännästä.. Sulje pölypussin suu liukukannella (). 4. Sulje jätepussi kiristimellä ().. Hävitä pölypussi paikallisten jätehuoltomääräysten mukaisesti. 6. Aseta uusi pölypussi puhdistettuun säiliöön ohjeiden mukaisesti. Jatkossa kuvattujen toimenpiteiden aikana on tärkeää varoa, että pölyä ei leviä tarpeettomasti ympäriinsä. Käytä P-hengityssuojainta. TÄRKEÄÄ! Paina pölypussin suu tiukasti imuletkun liitäntäkohtaan. 1 1 : 1. Irrota imurin yläosa säiliöstä.. Avaa salvat ( ja poista välirengas () säiliöstä.. Sulje jätepussi kiristimellä (). 4. Hävitä pölypussi paikallisten jätehuoltomääräysten mukaisesti.. Aseta uusi pölypussi puhdistettuun säiliöön ohjeiden mukaisesti. 1

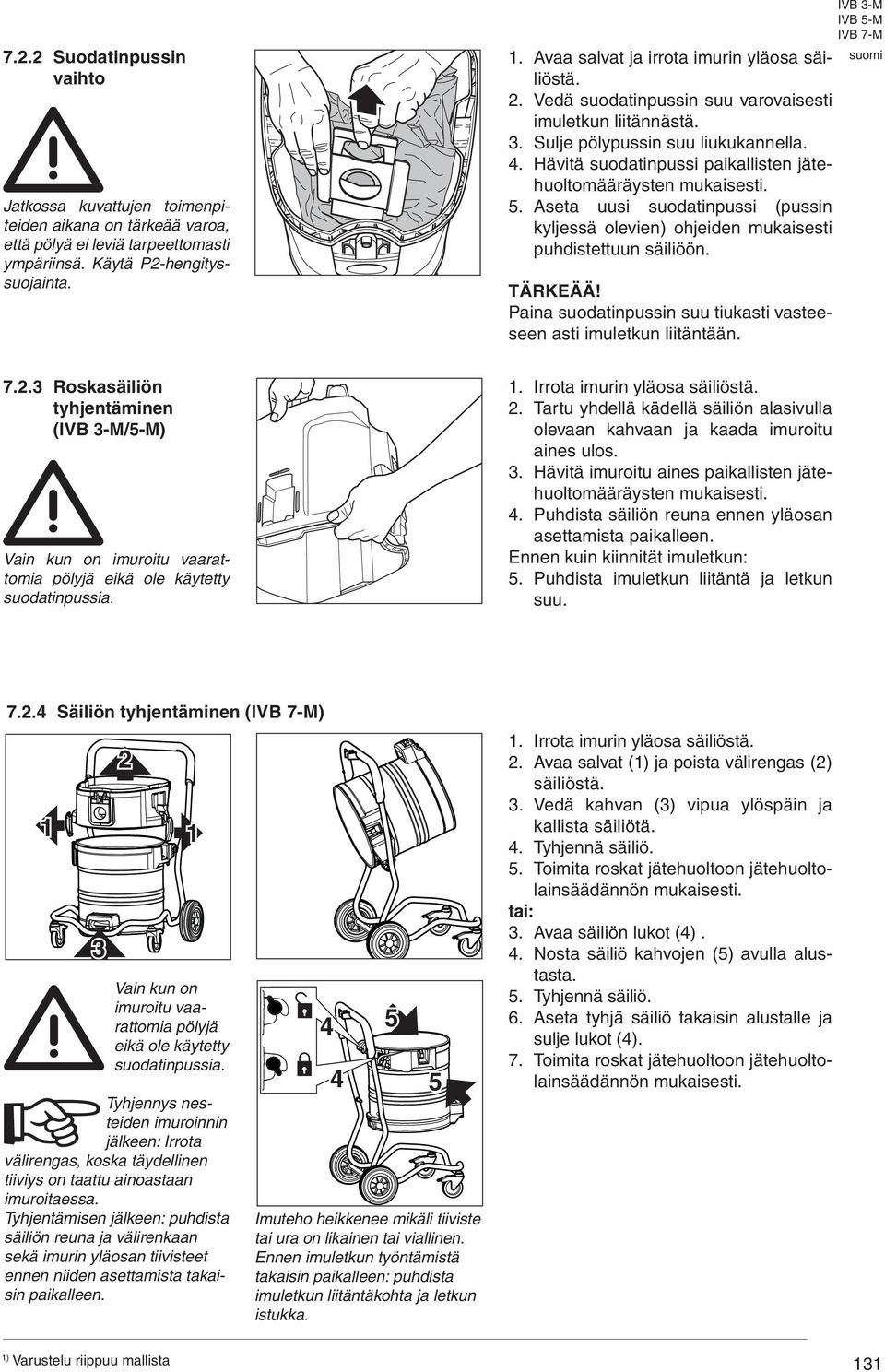

13 7.. Suodatinpussin vaihto Jatkossa kuvattujen toimenpiteiden aikana on tärkeää varoa, että pölyä ei leviä tarpeettomasti ympäriinsä. Käytä P-hengityssuojainta. 1. Avaa salvat ja irrota imurin yläosa säiliöstä.. Vedä suodatinpussin suu varovaisesti imuletkun liitännästä.. Sulje pölypussin suu liukukannella. 4. Hävitä suodatinpussi paikallisten jätehuoltomääräysten mukaisesti.. Aseta uusi suodatinpussi (pussin kyljessä olevien) ohjeiden mukaisesti puhdistettuun säiliöön. TÄRKEÄÄ! Paina suodatinpussin suu tiukasti vasteeseen asti imuletkun liitäntään. IVB -M 7.. Roskasäiliön tyhjentäminen (IVB -M/-M) Vain kun on imuroitu vaarattomia pölyjä eikä ole käytetty suodatinpussia. 1. Irrota imurin yläosa säiliöstä.. Tartu yhdellä kädellä säiliön alasivulla olevaan kahvaan ja kaada imuroitu aines ulos.. Hävitä imuroitu aines paikallisten jätehuoltomääräysten mukaisesti. 4. Puhdista säiliön reuna ennen yläosan asettamista paikalleen. Ennen kuin kiinnität imuletkun:. Puhdista imuletkun liitäntä ja letkun suu Säiliön tyhjentäminen () 1 1 Vain kun on imuroitu vaarattomia pölyjä eikä ole käytetty suodatinpussia. Tyhjennys nesteiden imuroinnin jälkeen: Irrota välirengas, koska täydellinen tiiviys on taattu ainoastaan imuroitaessa. Tyhjentämisen jälkeen: puhdista säiliön reuna ja välirenkaan sekä imurin yläosan tiivisteet ennen niiden asettamista takaisin paikalleen. 4 4 Imuteho heikkenee mikäli tiiviste tai ura on likainen tai viallinen. Ennen imuletkun työntämistä takaisin paikalleen: puhdista imuletkun liitäntäkohta ja letkun istukka. 1. Irrota imurin yläosa säiliöstä.. Avaa salvat ( ja poista välirengas () säiliöstä.. Vedä kahvan () vipua ylöspäin ja kallista säiliötä. 4. Tyhjennä säiliö.. Toimita roskat jätehuoltoon jätehuoltolainsäädännön mukaisesti. tai:. Avaa säiliön lukot (4). 4. Nosta säiliö kahvojen () avulla alustasta.. Tyhjennä säiliö. 6. Aseta tyhjä säiliö takaisin alustalle ja sulje lukot (4). 7. Toimita roskat jätehuoltoon jätehuoltolainsäädännön mukaisesti. 11

14 IVB -M 7.. Suodatinelementin vaihto (IVB -M) Varo jatkossa kuvattujen toimenpiteiden aikana, että pölyä ei leviä tarpeettomasti ympäristöön. Käytä P-hengityssuojainta Avaa salvat, irrota imurin yläosa säiliöstä ja aseta sivuun suodatinosa ylöspäin.. Irrota suodattimen tukikori kiertämällä vastapäivään ( ja nostamalla pois ().. Työnnä suodattimen suojapussi () suodatinelementin ylitse Vedä suodatinelementti varovaisesti pois ja sulje suojapussi solmulla.. Puhdista suodattimen tiiviste (4), tarkasta mahdolliset viat, vaihda tarvittaessa. 6. Tarkasta antistaatisuuslukko (), jos se on vaurioitunut, pyydä Nilfisk Advance-huoltopalvelua vaihtamaan se. 7. Aseta uusi suodatinelementti paikalleen. 8. Uimurin (6) toiminnon tarkastus: Suodattimen tukikoria käänneltäessä uimurin tulee liikkua vapaasti edestakaisin. 9. Työnnä suodattimen tukikori paikalleen ja sulje kiertämällä myötäpäivään. 1. Hävitä käytetty suodatinelementti paikallisten jätehuoltomääräysten mukaisesti. Älä koskaan käytä imuria ilman suodatinta Suodatinelementin vaihto (/7-M) 1 Varo jatkossa kuvattujen toimenpiteiden aikana, että pölyä ei leviä tarpeettomasti ympäristöön. Käytä P-hengityssuojainta Avaa salvat ja irrota imurin yläosa säilöstä ja aseta sivuun suodatinelementti ylöspäin, älä aseta imurin yläosaa suojukselle ( ja varo, että suodatinelementti ei rikkoonnu.. Avaa sangan kahva ja irrota sanka.. Irrota suodattimen kiinnityslevy (). 4. Työnnä suodattimen suojapussi suodatinelementin yli.. Irrota suodatinelementti varovaisesti ja sulje suojapussi solmulla. 6. Puhdista suodattimen tiiviste (4), tarkasta mahdolliset viat, vaihda tarvittaessa. 1

15 Tarkasta antistaatisuuslukko (), jos se on vaurioitunut, pyydä Nilfisk Advance-huoltopalvelua vaihtamaan se. 8. Tarkasta suodattimen puhdistuksen ohjauslevy (6) : Ohjauslevyn tulee voida liikkua vapaasti edestakaisin. 9 Puhdista pinnankorkeuden letku (7). 1. Aseta uusi suodatinelementti paikalleen. 11. Aseta suodattimen kiristyslevy paikalleen. Huomaa oikea asento. 1. Aseta sanka paikalleen ja sulje kahva. 1. Hävitä käytetty suodatinelementti paikallisten jätehuoltomääräysten mukaisesti. IVB -M Älä koskaan käytä imuria ilman suodatinta! 8 Toimintahäiriöiden korjaaminen Häiriö Syy Korjaus Moottori ei toimi > Sulake on palanut Palauta sulake toimintaan > Ylikuormitussuoja lauennut Katkaise virta pölynimurista ja anna sen jäähtyä noin minuutin ajan. Jos imuri ei edelleenkään käynnisty, ota yhteys Nilfisk Advancen huolto-osastoon Moottori ei toimi automaattikäytössä Merkkiääni kuuluu (heikentynyt imuteho) > Itsestään poiskytkeytyvä hiiliharja kulunut > Sähkötyökalu viallinen tai virheellisesti kytketty > Sähkötyökalun tehonotto liian alhainen > Imutehon säätimellä valittu imuteho on liian alhainen > Letkun läpimitta ei vastaa kytkimen asentoa Pyydä Nilfisk Advance-huoltopalvelua vaihtamaan hiiliharja Tarkasta, että sähkötyökalu toimii ja että pistotulppa on pistorasiassa Huomaa vähimmäistehonotto P > 4 Säädä imuteho kappaleen 4.. Imutehon säätö mukaisesti Säädä kytkimen asento letkun halkaisijan mukaisesti > Imuletku/suulake tukossa Puhdista imuletku/suulake 1

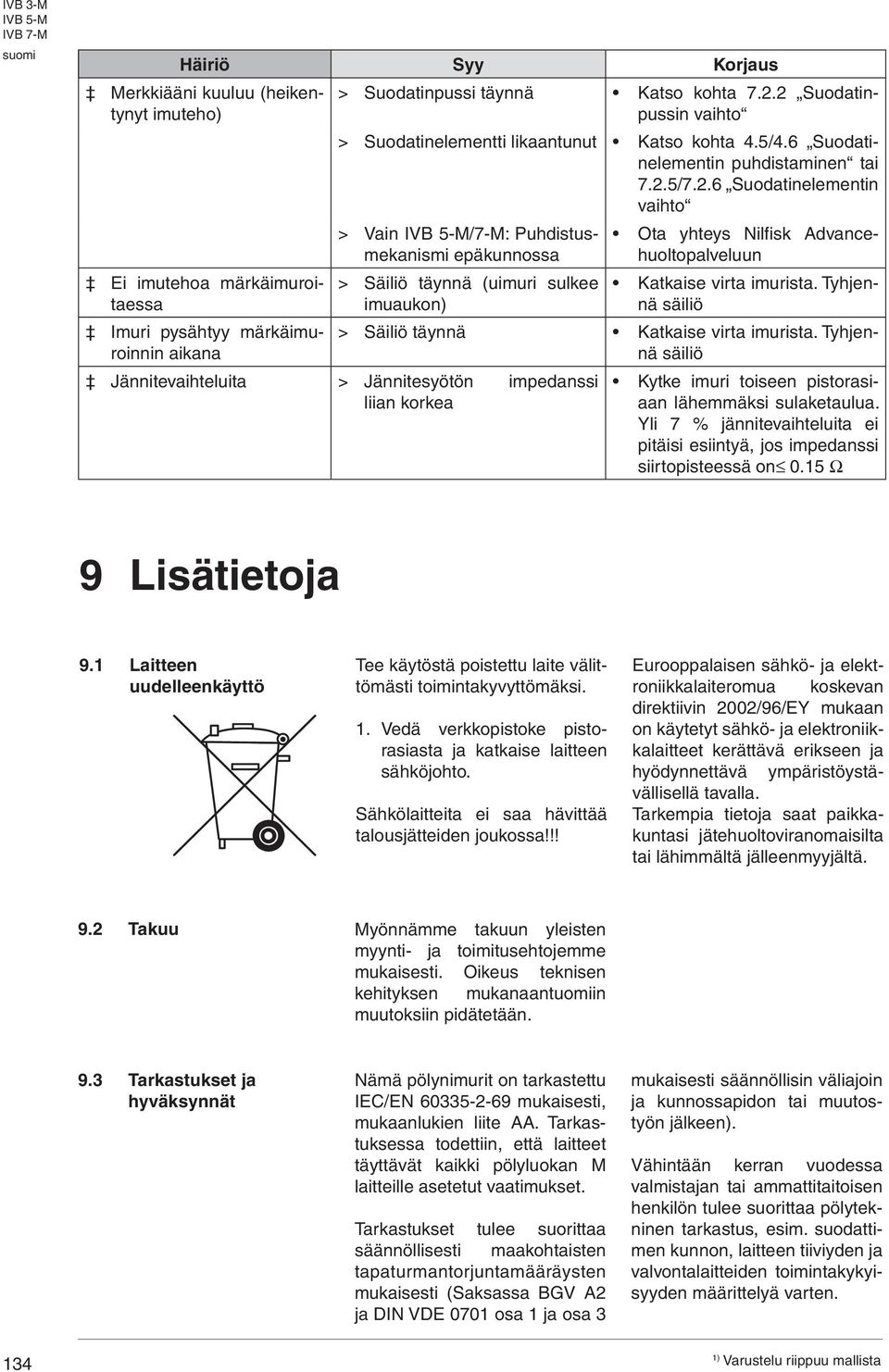

16 IVB -M Häiriö Syy Korjaus Merkkiääni kuuluu (heikentynyt imuteho) Ei imutehoa märkäimuroitaessa Imuri pysähtyy märkäimuroinnin aikana > Suodatinpussi täynnä Katso kohta 7.. Suodatinpussin vaihto > Suodatinelementti likaantunut Katso kohta 4./4.6 Suodatinelementin puhdistaminen tai 7../7..6 Suodatinelementin vaihto > Vain /7-M: Puhdistusmekanismi epäkunnossa > Säiliö täynnä (uimuri sulkee imuaukon) Ota yhteys Nilfisk Advancehuoltopalveluun Katkaise virta imurista. Tyhjennä säiliö > Säiliö täynnä Katkaise virta imurista. Tyhjennä säiliö Jännitevaihteluita > Jännitesyötön impedanssi liian korkea Kytke imuri toiseen pistorasiaan lähemmäksi sulaketaulua. Yli 7 % jännitevaihteluita ei pitäisi esiintyä, jos impedanssi siirtopisteessä on.1 Ω 9 Lisätietoja 9.1 Laitteen uudelleenkäyttö Tee käytöstä poistettu laite välittömästi toimintakyvyttömäksi. 1. Vedä verkkopistoke pistorasiasta ja katkaise laitteen sähköjohto. Sähkölaitteita ei saa hävittää talousjätteiden joukossa!!! Eurooppalaisen sähkö- ja elektroniikkalaiteromua koskevan direktiivin /96/EY mukaan on käytetyt sähkö- ja elektroniikkalaitteet kerättävä erikseen ja hyödynnettävä ympäristöystävällisellä tavalla. Tarkempia tietoja saat paikkakuntasi jätehuoltoviranomaisilta tai lähimmältä jälleenmyyjältä. 9. Takuu Myönnämme takuun yleisten myynti- ja toimitusehtojemme mukaisesti. Oikeus teknisen kehityksen mukanaantuomiin muutoksiin pidätetään. 9. Tarkastukset ja hyväksynnät Nämä pölynimurit on tarkastettu IEC/EN mukaisesti, mukaanlukien liite AA. Tarkastuksessa todettiin, että laitteet täyttävät kaikki pölyluokan M laitteille asetetut vaatimukset. Tarkastukset tulee suorittaa säännöllisesti maakohtaisten tapaturmantorjuntamääräysten mukaisesti (Saksassa BGV A ja DIN VDE 71 osa 1 ja osa mukaisesti säännöllisin väliajoin ja kunnossapidon tai muutostyön jälkeen). Vähintään kerran vuodessa valmistajan tai ammattitaitoisen henkilön tulee suorittaa pölytekninen tarkastus, esim. suodattimen kunnon, laitteen tiiviyden ja valvontalaitteiden toimintakykyisyyden määrittelyä varten. 14

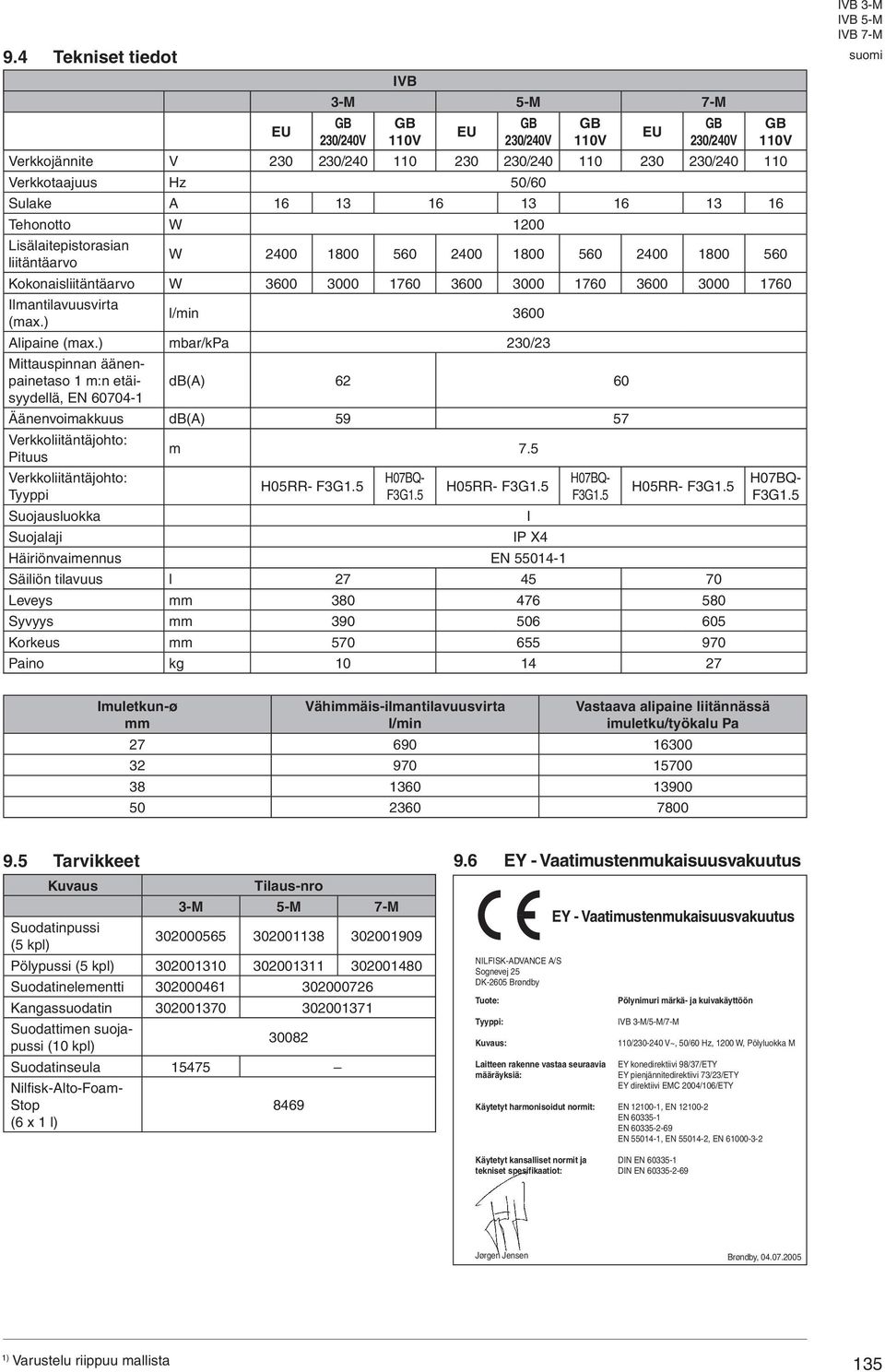

17 9.4 Tekniset tiedot EU IVB -M -M 7-M GB /4V GB 11V EU GB /4V GB 11V EU GB /4V Verkkojännite V /4 11 /4 11 /4 11 Verkkotaajuus Hz /6 Sulake A Tehonotto W 1 Lisälaitepistorasian liitäntäarvo W Kokonaisliitäntäarvo W Ilmantilavuusvirta (max.) l/min 6 Alipaine (max.) mbar/kpa / Mittauspinnan äänenpainetaso 1 m:n etäisyydellä, db(a) 6 6 EN Äänenvoimakkuus db(a) 9 7 Verkkoliitäntäjohto: Pituus m 7. Verkkoliitäntäjohto: Tyyppi Suojausluokka HRR- FG1. H7BQ- FG1. HRR- FG1. H7BQ- FG1. HRR- FG1. I Suojalaji IP X4 Häiriönvaimennus EN 14-1 Säiliön tilavuus l Leveys mm Syvyys mm Korkeus mm Paino kg GB 11V H7BQ- FG1. IVB -M Imuletkun-ø mm Vähimmäis-ilmantilavuusvirta l/min Vastaava alipaine liitännässä imuletku/työkalu Pa Tarvikkeet Kuvaus Tilaus-nro -M -M 7-M Suodatinpussi ( kpl) Pölypussi ( kpl) Suodatinelementti Kangassuodatin Suodattimen suojapussi (1 kpl) 8 Suodatinseula 147 Nilfisk-Alto-Foam- Stop (6 x 1 l) EY - Vaatimustenmukaisuusvakuutus NILFISK-ADVANCE A/S Sognevej DK-6 Brøndby Tuote: Tyyppi: Kuvaus: Laitteen rakenne vastaa seuraavia määräyksiä: Käytetyt harmonisoidut normit: EY - Vaatimustenmukaisuusvakuutus Pölynimuri märkä- ja kuivakäyttöön IVB -M/-M/7-M 11/-4 V~, /6 Hz, 1 W, Pölyluokka M EY konedirektiivi 98/7/ETY EY pienjännitedirektiivi 7//ETY EY direktiivi EMC 4/16/ETY EN 11-1, EN 11- EN 6-1 EN EN 14-1, EN 14-, EN 61-- Käytetyt kansalliset normit ja tekniset spesifikaatiot: DIN EN 6-1 DIN EN Jørgen Jensen Brøndby,
