3 Sisällys 1 Tärkeitä tur val li suus oh jei ta 2 Kuvaus 3 Ennen pölynimurin käynnistystä 4 Käyttö 5 Käyttökohteet ja tekniikat 6 Työn lopettamisen jälkeen 7 Huolto 8 Toimintahäiröiden kor jaa mi nen 9 Lisätietoja Hallintalaitteet Käyttöpaneeli Laitteen kokoaminen Lisävarusteiden ottaminen pois pakkauksesta Käyttö Aseta turvasuodatinpussi paikalleen Pölypussin paikalleenasettaminen Liitännät Sähköliitäntä Laitteen käynnistäminen Kytkin I-0-II Tilavuusvirran valvonnan tarkastus Merkkiääni Suodatinelementin vaihto " XtremeClean " Käyttötekniikat Kuivien aineiden imurointi Nesteiden imurointi Pölynimurin pysäyttäminen ja säilytys Huoltokaavio Huoltotyöt Antistaattisten kiinnittimien vaihto Roskasäiliön tyhjentäminen Pölypussin vaihto Suodatinpussin vaihto Suodatinelementin "H" vaihto Moottorin tuloilman suodattimen vaihto Koneen toimittaminen kierrätykseen Takuu Testaukset EY-vaatimusten-mukaisuusvakuutus Tekniset tiedot Tarvikkeet ) MAK = Maximale Arbeitsplatz-Konzentration (Työperäisen altistuksen raja-arvo) 1

4 1 Tärkeitä turvallisuusohjeita Käyttöohjeessa käytettävät symbolit Lue ennen laitteen käyttöönottoa nämä ohjeet huolellisesti ja säilytä ne niin, että ne ovat milloin tahansa käytettävissä. VAKAVA VAARA Vaara, joka aiheuttaa välittömästi vaikeita ja parantumattomia loukkaantumisia tai kuoleman. VAARA Vaara, joka voi aiheuttaa vaikeita loukkaantumisia tai kuoleman. VAROITUS Vaara, joka voi aiheuttaa lieviä loukkaantumisia tai aineellisia vahinkoja Huomaa, että laitetta saavat käyttää ainoastaan henkilöt, jotka on koulutettu sen käyttöön ja nimenomaan valtuutettu sitä käyttämään laitteen käyttöä on aina valvottava lapset eivät saa käyttää tätä laitetta Laitteen käyttöhenkilökunnalle on ennen imurin käyttöä annettava tiedot laitteen käsittelystä imuroitavasta aineesta aiheutuvista vaaroista imuoridun aineen turvallisesta jätehuollosta 1. Kaikenlainen turvallisuutta vaarantava työtapa on kielletty. 2. Älä koskaan käytä imuria ilman suodatinta. 3. Kytke seuraavissa tilanteissa laite pois päältä ja vedä verkkopistoke pistorasiasta: - ennen puhdistusta ja huoltoa - ennen osien vaihtamista - ennen laitteen lisävarustelua - jos muodostuu vaahtoa tai nestettä vuotaa ulos Koneen käyttö on voimassaolevien kansallisten määräysten alaista. Käyttöohjeiden ja käyttömaassa voimassaolevien tapaturmantorjuntamääräysten noudattamisen lisäksi on huomioitava myös hyväksytyt turvallista ja ammattitaitoista työskentelyä koskevat ammattitekniset ohjeet. Laitteen käyttötarkoitus Vuodesta 1997 lähtien on ollut voimassa uusi vaarallisia pölyjä sekä niiden imurointiin soveltuvia laitteita koskeva luokittelu. Luokittelu on määritelty standardeissa IEC (maailmanlaajuisesti) ja EN (euroopanlaajuisesti). 2 1) MAK = Maximale Arbeitsplatz-Konzentration (Työperäisen altistuksen raja-arvo)

5 Pölyluokka M (keskitaso). Tähän pölyluokkaan kuuluvat pölyt MAK-arvoilla 1) > 0,1 mg/m³ sekä puupölyt. Tämän pölyluokan imurit tarkastetaan yhtenä laitteena. Suodattimen maksimaalinen läpipäästö on 0,1%, jätteen hävittämisen tulee tapahtua niin että pölyä erittyy mahdollisimman vähän. Pölyluokka H (erittäin vaarallinen). Tähän pölyluokkaan kuuluvat pölyt MAK-arvoilla 1), kaikki syöpää aiheuttavat pölyt ja pölyt, jotka sisältävät taudinaiheuttajia. Tämän pölyluokan imurit tarkastetaan yhtenä laitteena. Suodattimen maksimaalinen läpipäästö on 0,005%, jätteen hävittämisen on tapahduttava pölyttömästi. Alueella 22 käytettävät laitteet on merkitty tyypin 22 imureiksi. Niitä voidaan käyttää imuroitaessa L-, M- tai H-luokan pölyä. Ympäristöt, joissa esiintyy syttyvää pölyä vain lyhytaikaisesti (vähemmän kuin 10 tuntia vuodessa), luokitellaan alueeksi 22. Tyypin 22 laitteet soveltuvat käytettäviksi pölynpoistossa. Kaikissa vaarallisen pölyn imurointiin tarkoitetuissa imureissa tulee olla tilavuusvirran valvonta varmistamaan ilman vähimmäisnopeuden V min = 20 m/s. Imuri IVB 995-0H/M SD XC tyyppi 22 soveltuu seuraavien pölyjen imurointiin: Ei-syttyvät nesteet (leimahduspiste 55 C tai korkeampi) Sahanpuru ja terveydelle haitallinen pöly, myös OEL-pöly, karsinogeeninen pöly tai taudinaiheuttajia ja patogeenisia aineita sisältävä pöly Syttyvä kuiva pöly alueella 22 Imuri IVB 995-0H/M SD XC tyyppi 22 on lisäksi hyväksytty käytettäväksi asbestisaneerauksessa (TRGS 519). Laitetta saa käyttää imurointiin ainoastaan mikäli aktiivisten syttymislähteiden imuroinnin vaara on ehdottomasti poissuljettu. Sähköä johtavat imulaitteet, kuten esim. koneiden imukopat ja työstökoneiden sähköäjohtavat osat, esim. suojaluokan II laitteet, joita ei ole maadoitettu laitteen kautta, tulee maadoittaa muulla tavoin sähköstaattisen latauksen estämiseksi. Laite ei sovellu käynnissäolevien työstökoneiden imurointiin, joissa on olemassa syttymislähteiden muodostumisen vaara. Pölyä poistettaessa on varmistettava riittävä ilmanvaihto, mikäli laitteen poistoilma virtaa takaisin samaan huoneeseen (noudata vas- 1) MAK = Maximale Arbeitsplatz-Konzentration (Työperäisen altistuksen raja-arvo) 3

6 taavia voimassaolevia kansallisia määräyksiä). Laite soveltuu ammattikäyttöön esimerkiksi hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa, vuokrausliikkeissä Muunlaista käyttöä pidetään määräysten vastaisena. Siitä johtuvat vahingot eivät kuulu valmistajan korvauspiiriin, vaan käyttäjä vastaa yksin kaikista seurauksista. Määräystenmukaiseen käyttöön kuuluu myös valmistajan määräämien käyttö-, huolto- ja kunnossapitotoimien säännöllinen suorittaminen. Kuljetus Varastointi 1. Sulje ennen kuljetusta kaikki roskasäiliön lukitukset. 2. Sulje molemmat roskasäiliön imuyhteet tulpilla. 3. Älä kallista laitetta, jos roskasäiliössä on nestettä. 4. Älä nosta laitetta nosturin koukulla. 1. Varastoi laite kuivassa ja jäätymiseltä suojatussa paikassa. Sähköliitäntä Jatkojohdot Huolto, puhdistus ja korjaus 1. Suosittelemme pölynimurin liittämistä sähköverkkoon vikavirtasuojakytkimen kautta. 2. Jahka saalis jalkeilla syttyvä pölyttää kotona alue 22, ala piirteet, kytkin ja mukailla raivo ei olla käytetty. 3. Verkkoliitäntä- ja jatkojohtojen pistokkeiden ja kytkinten tulee olla vesitiiviit. Jatkojohtona saa käyttää vain valmistajan hyväksymää tai paremmanlaatuista johtomallia. Jatkojohtoa käytettäessä tulee varmistaa minimipoikkipinta-alat seuraavasti: Kaapelin pituus Poikkipinta-ala < 16 A < 25 A enintään 20 m 1,5 mm 2 2,5 mm m 2,5 mm 2 4,0 mm 2 Jatkossa kuvattujen toimenpiteiden aikana on tärkeää varoa, että pölyä ei leviä tarpeettomasti ympäriinsä. Käytä P2-hengityssuojainta. VAROITUS! Asbestisaneeraustöiden yhteydessä tulee lisäksi käyttää kertakäyttövaatetusta. Tee vain käyttöohjeessa kuvatut huoltotyöt. Vedä verkkopistoke pistorasiasta aina ennen laitteen puhdistamista ja huoltoa. Huolto- ja puhdistustöiden yhteydessä on toimittava niin, että huoltohenkilökunnan ja muiden henkilöiden turvallisuus ei voi vaarantua. 4 1) MAK = Maximale Arbeitsplatz-Konzentration (Työperäisen altistuksen raja-arvo)

7 Huoltoalueella 1. tulee olla suodatettu koneellinen ilmanvaihto 2. tulee käyttää suojavaatetusta 3. tulee puhdistus suorittaa niin perusteellisesti, että vaarallisia aineita ei pääse ympäristöön. Ennen laitteen siirtämistä pois vaarallisia aineita sisältävältä alueelta 1. laite on imuroitava ulkopuolelta, pyyhittävä puhtaaksi tai pakattava tiiviisti 2. samalla varoen vaarallisten pölyjen leviämistä Jos konetta on käytetty asbestin saastuttamilla alueilla, valtuutetun henkilön on puhdistettava kone TRGS 519 -ohjeen mukaisesti. Huolto- ja korjaustöiden yhteydessä on kaikki likaantuneet osat, joita ei ole voitu riittävästi puhdistaa 1. pakattava tiiviisiin säkkeihin 2. toimitettava voimassaolevien jätehuoltomääräysten mukaiseen jätteenkeruupisteeseen. Nilfisk-ALTOn teknikon tai koulutetun henkilön on tehtävä tekninen tarkastus, jonka aikana tarkastetaan suodattimet, ilmatiiviys ja hallintamekanismit. AA :n mukaisesti luokan H laitteiden suodatustehokkuus on tarkistettava kerran vuodessa. Jos suodatusteho ei täytä luokan H vaatimuksia, suodatin on vaihdettava ja uusi suodatin on testattava AA :n mukaisesti. 1) MAK = Maximale Arbeitsplatz-Konzentration (Työperäisen altistuksen raja-arvo) 5

8 Vaaralähteet Sähkölaitteisto VAKAVA VAARA Viallisesta verkkoliitäntäjohdosta aiheutuva sähköiskun vaara. Jos vialliseen verkkoliitäntäjohtoon kosketaan, seurauksena voi olla vakava tai kuolemaan johtava loukkaantuminen. 1. Varo vioittamasta verkkoliitäntäjohtoa (esim. ajamalla sen yli, vetämällä, litistämällä)! 2. Tarkista verkkojohto säännöllisesti vaurioiden tai vanhentumisen aiheuttamien vikojen varalta. 3. Anna Nilfisk-Advance-huoltopalvelun tai ammattitaitoisen sähkömiehen vaihtaa viallinen verkkoliitäntäjohto ennen kuin käytät laitetta seuraavan kerran. VAKAVA VAARA Imurin yläosan jännitteiset osat. Jännitteisiin osiin koskeminen aiheuttaa vakavia tai kuolemaan johtavia loukkaantumisia. 1. Imurin yläosaan ei saa milloinkaan ruiskuttaa vettä. VAROITUS Sopimattomasta verkkojännitteestä aiheutuvat viat. Laite voi rikkoontua jos se kytketään sopimattomaan verkkojännitteeseen. 1. Tarkasta painepesurin oleelliset osat silmämääräisesti ennen jokaista käyttöönottoa. Nesteiden imurointi VAROITUS Nesteiden imurointi. Imurin rakenteesta johtuen ei laskeutussäiliöllä (SD) varustetuissa laitteissa ole automaattista pinnankorkeuden valvontaa. Tästä syystä laite voi vaurioitua täyttyessään liian täyteen tai jos imuroitua nestettä valuu ulos. 1. Yhdellä kerralla imuroitava nestemäärä ei saa ylittää 40 litraa. 2. Kytke imuri pois päältä ja tyhjennä säiliö. Vaaralliset materiaalit VAARA Vaaralliset materiaalit. Vaarallisten aineiden imurointi voi aiheuttaa vaikeita tai kuolemaan johtavia loukkaantumisia. 1. Seuraavia materiaaleja ei saa imuroida tällä laitteella: - kuumat aineet (palavat savukkeet, kuuma tuhka jne.) - syttyvät, räjähtävät, syövyttävät nesteet (esim. bensiini, liuottimet, hapot, emäkset jne.) - palavien pölyjen ja nesteiden seokset - räjähdysvaaralliset tai niiden kanssa verrattavissa olevat aineet räjähdysainelain 1 mukaan. - palavat pölyt erittäin alhaisella vähimmäissyttymisenergialla ME < 1 mj (noudata kansallisia lisämääräyksiä) 6

9 Asbestisaneeraustyöt VAARA Asbestin tai asbestia sisältävän aineen imurointi: 1. Käytä imuria IVB 995-0H/M SD XC tyyppi Käytä imuletkua jonka halkaisija on 36 mm. Laitteen ja sen saastuneiden osien (letku, käsiputki, suulakkeet jne.) pölytön kuljetus tulee varmistaa suljettavalla muovipussilla. Jos laitteella on imuroitu TRGS 519 mukaisella saastuneella alueella, sitä ei saa enää käyttää saastumattomalla alueella. Tästä voidaan poiketa ainoastaan siinä tapauksessa, että ammattitaitoinen henkilö on sitä ennen puhdistanut asbesti-imurin TRGS 519 nro 2.7 mukaisesti perusteellisesti (toisin sanoen ei ainoastaan ulkopuolelta, vaan myös mm. jäähdytysilmatilan, sähköisten työvälineiden asennustilat, itse työvälineet jne.). Alan asiantuntijan tulee laatia tarkastuksesta allekirjoitettu tarkastuspöytäkirja. Asbestipitoisia pölyjä imuroitaessa ei puhdistettua ilmaa saa johtaa takaisin työtilaan. Käytä ilman poisjohtamiseen poistoilma-adapteria ja letkua jonka pituus on enintään 4 m ja nimellisleveys vähintään 50 mm. Varaosat ja lisävarusteet Roskasäiliön tyhjentäminen VAROITUS Varaosat ja lisävarusteet. Muiden kuin alkuperäisten varaosien ja lisävarusteiden käyttö voi vaarantaa laitteen turvallisuutta. 1. Käytä ainoastaan Nilfisk-Advance:n varaosia ja lisävarusteita. 2. Käytä ainoastaan laitteen mukana toimitettuja tai käyttöohjeessa mainittuja harjoja. VAROITUS Ympäristöä saastuttavat imuroidut aineet. Imuroidut aineet voivat olla vaarallisia ympäristölle. 1. Hävitä imuroitu aines paikallisten jätehuoltomääräysten mukaisesti. 7

10 2 Kuvaus 2.1 Hallintalaitteet auto

11 1 Työntökahva 2 Ilman poispuhallusaukko 3 Puhtaan ilman imuaukko / Moottorin tuloilman suodatin 4 Salpa 5 Kahva roskasäiliön poistamista varten 6 Kääntösanka roskasäiliön alaslaskemista varten 7 Lattiasuuttimen pidike 8 Ohjauspyörä ja jarrut 9 Säiliö 10 Imuletkun liitäntä "H" 11 Imuletkun liitäntä "M" 12 Sanka johdon käärimistä varten 13 Virtakytkin ja imutehon säädin "I-0-II" 14 Letkun halkaisijan säätö 15 Lisävarusteiden kiinnike 2.2 Käyttöpaneeli IVB 995-0H/M SD XC Type 22 9

12 3 Ennen pölynimurin käynnistystä 3.1 Laitteen kokoaminen Lisävarusteiden ottaminen pois pakkauksesta A A 1. Ota laite ja lisävarusteet pakkauksesta. 2. Verkkopistoke ei saa vielä olla pistorasiassa. 3. Lukitse molempien ohjauspyörien jarrut (A). B B 4. Avaa kiinnityslukitukset (B) ja irrota imurin yläosa. 5. Ota lisävarusteet (C) säiliöstä ja pakkauksesta. C 10

13 3.1.2 Käyttö Imuroitavien pölyjen vaarallisuudesta riippuen imuri on varustettava vastaavilla suodattimilla: Pölyn määrittely Suodatinpussi/Jätepussi Vaarattomat pölyt Syöpää aiheuttamattomat pölyt MAK-arvoilla > 0,1 mg/m³ (huomaa kansalliset erikoismääräykset) Jätepussi (5 kpl) Tilausnro Kaikki pölyt MAK-arvoilla Puupöly Räjähtävä pöly, räjähdysluokka St1,St2,St3, tilaluokka 22 Turvallisuusjätepussi (5 kpl) Tilausnro Kaikki pölyt MAK-arvoilla Puupöly Räjähtävä pöly, räjähdysluokka St1,St2,St3, tilaluokka 22 Räjähtävä pöly, räjähdysluokka St1,St2,St3, tilaluokka 22 Suodatuselementti H Tilausnro Moottorin tuloilman suodatin TYPE 22 Tilausnro Ennen MAK-arvoilla luokiteltujen pölyjen imurointia: 1. Tarkasta, ovatko kaikki suodattimet täysilukuisina ja onko ne asetettu paikalleen oikein. 2. Älä käytä imuria jos sen antistaattiset kiinnittimet ovat vialliset tai ne puuttuvat. Staattinen purkautuminen aiheuttaa räjähdysvaaran räjähdysherkässä ilmapiirissä. 3. Letkun halkaisijan ja imuletkun halkaisijan asetuksen tulee olla yhdenmukaiset. 4. Pidä imuletku kiinni moottorin käydessä. Jos ilman nopeus laskee imuletkussa alle 20 m/s, kuulet turvallisuussyistä merkkiäänen Aseta turvasuodatinpussi paikalleen A 1. Verkkopistoke ei saa vielä olla pistorasiassa. 2. Lukitse molempien ohjauspyörien jarrut (A). A 11

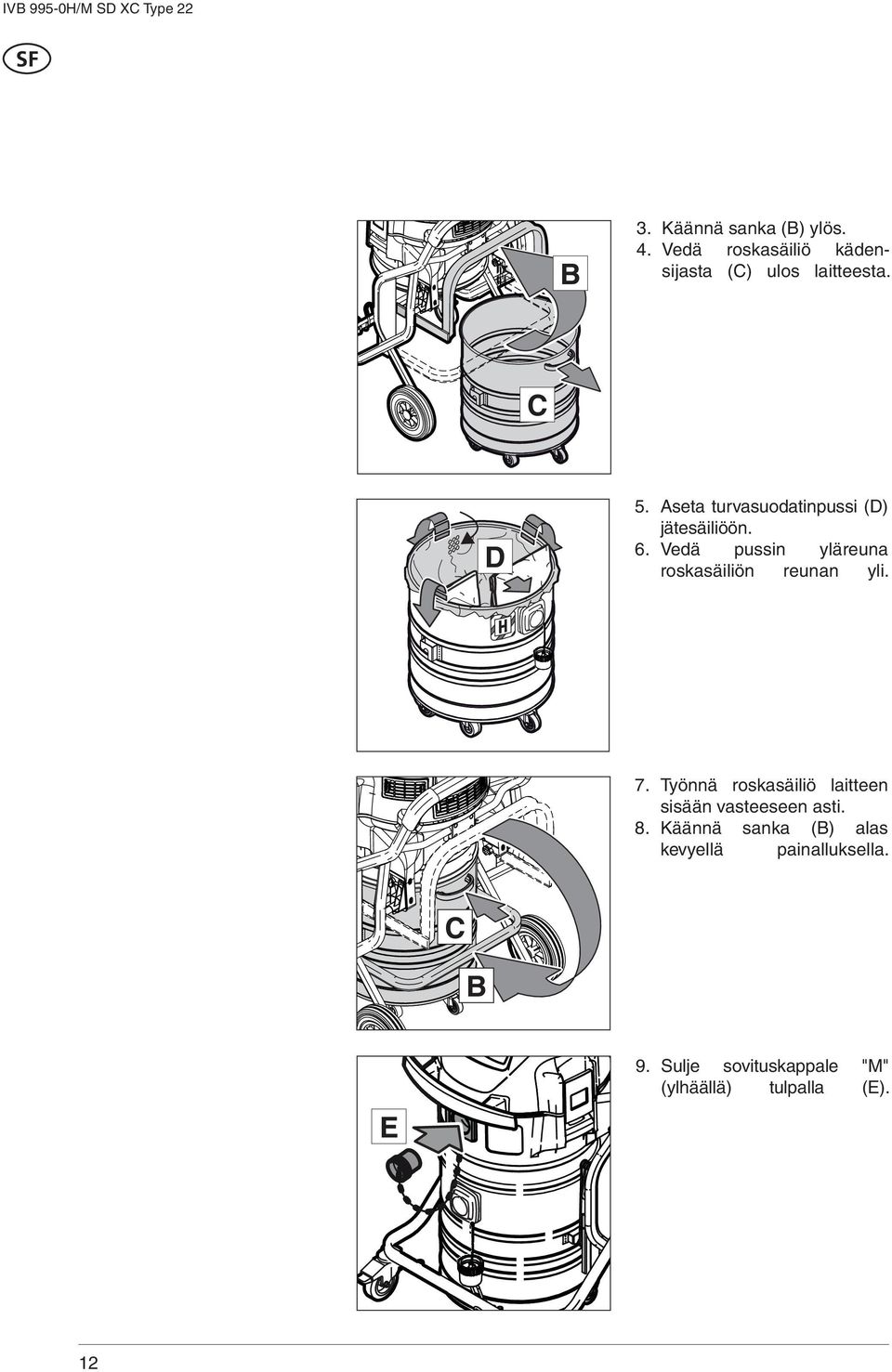

14 B 3. Käännä sanka (B) ylös. 4. Vedä roskasäiliö kädensijasta (C) ulos laitteesta. C D 5. Aseta turvasuodatinpussi (D) jätesäiliöön. 6. Vedä pussin yläreuna roskasäiliön reunan yli. 7. Työnnä roskasäiliö laitteen sisään vasteeseen asti. 8. Käännä sanka (B) alas kevyellä painalluksella. C B E 9. Sulje sovituskappale "M" (ylhäällä) tulpalla (E). 12

15 10. Liitä imuletku (F) sovituskappaleeseen "H" (alhaalla). F Pölypussin paikalleenasettaminen A 1. Verkkopistoke ei saa vielä olla pistorasiassa. 2. Lukitse molempien ohjauspyörien jarrut (A). A B 3. Käännä sanka (B) ylös. 4. Vedä roskasäiliö kädensijasta (C) ulos laitteesta. C D 5. Aseta pölypussi (D) roskasäiliöön. 6. Vedä pussin yläreuna roskasäiliön reunan yli. 13

16 7. Työnnä roskasäiliö laitteen sisään vasteeseen asti (C). 8. Käännä sanka (B) alas kevyellä painalluksella. C B 9. Sulje sovituskappale "H" (alhaalla) tulpalla (E). E F 10. Liitä imuletku (F) sovituskappaleeseen "M" (ylhäällä). 14

17 4 Käyttö 4.1 Liitännät Sähköliitäntä Arvokilvessä mainitun käyttöjännitten on vastattava sähköverkon jännitettä. 1. Varmista, että imurin virta on katkaistu virtakytkimestä. 2. Työnnä sähköjohdon pistotulppa asianmukaisesti maadoitettuun suojakosketuspistorasiaan. 4.2 Laitteen käynnistäminen Kytkin I-0-II Letkun halkaisijan ja letkunhalkaisijan asetuksen tulee vastata toisiaan: Kytkimen asento Toiminto heikompi I imuteho 0 pois II maksimi imuteho ø27 ø32 ø38 ø50 ø27 ø32 ø38 ø Tilavuusvirran valvonnan tarkastus Ennen MAK-pölyjen imurointia: 1. Tarkasta, ovatko kaikki suodattimet paikallaan ja oikeassa asennossa. 2. Pidä imuletkua kiinni moottorin käydessä; noin 1 sekunnin kuluttua kuulet merkkiäänen. 4.4 Merkkiääni Jos ilman nopeus imuletkussa laskee alle 20 m/s, kuulet merkkiäänen. Katso kohta Toimintahäiriöiden korjaaminen. 15

18 4.5 Suodatinelementin vaihto " XtremeClean " Vain imuroitaessa ilman kangassuodatinta. 10 sec. Jotta imuteho pysyy tasaisena, suodatinelementti puhdistuu automaattisesti käytön aikana. Jos suodatinelementti on voimakkaasti likaantunut, suosittelemme perusteellista puhdistusta: 1. Kytke imurin virta pois päältä. 2. Sulje kämmenellä suulakkeen tai imuletkun aukko. 3. Käännä lisälaitekytkin asentoon I ja anna imurin käydä noin 10 sekunnin ajan imuletkun aukon ollessa suljettuna. 16

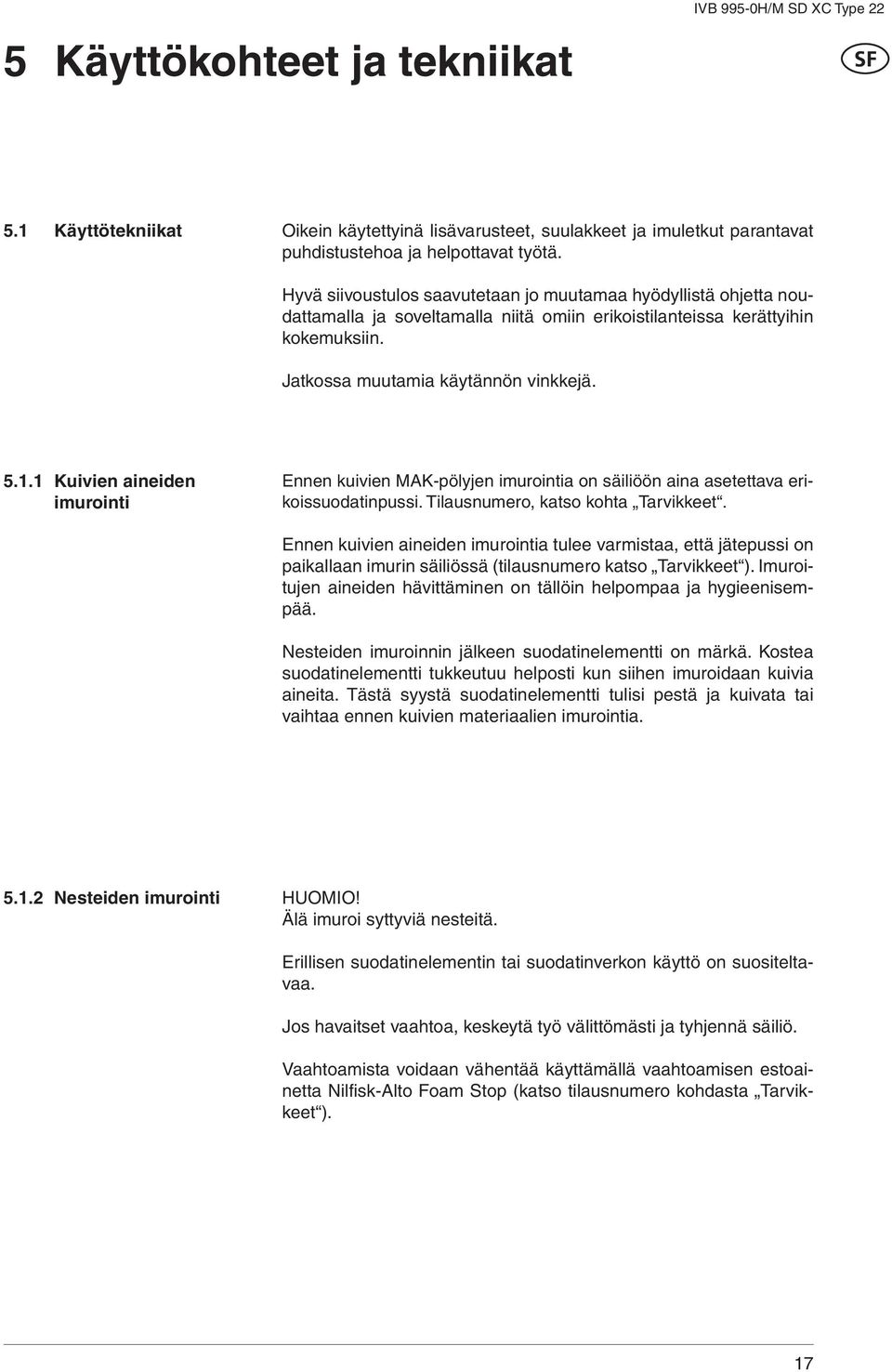

19 5 Käyttökohteet ja tekniikat IVB 995-0H/M SD XC Type Käyttötekniikat Oikein käytettyinä lisävarusteet, suulakkeet ja imuletkut parantavat puhdistustehoa ja helpottavat työtä. Hyvä siivoustulos saavutetaan jo muutamaa hyödyllistä ohjetta noudattamalla ja soveltamalla niitä omiin erikoistilanteissa kerättyihin kokemuksiin. Jatkossa muutamia käytännön vinkkejä Kuivien aineiden imurointi Ennen kuivien MAK-pölyjen imurointia on säiliöön aina asetettava erikoissuodatinpussi. Tilausnumero, katso kohta Tarvikkeet. Ennen kuivien aineiden imurointia tulee varmistaa, että jätepussi on paikallaan imurin säiliössä (tilausnumero katso Tarvikkeet ). Imuroitujen aineiden hävittäminen on tällöin helpompaa ja hygieenisempää. Nesteiden imuroinnin jälkeen suodatinelementti on märkä. Kostea suodatinelementti tukkeutuu helposti kun siihen imuroidaan kuivia aineita. Tästä syystä suodatinelementti tulisi pestä ja kuivata tai vaihtaa ennen kuivien materiaalien imurointia Nesteiden imurointi HUOMIO! Älä imuroi syttyviä nesteitä. Erillisen suodatinelementin tai suodatinverkon käyttö on suositeltavaa. Jos havaitset vaahtoa, keskeytä työ välittömästi ja tyhjennä säiliö. Vaahtoamista voidaan vähentää käyttämällä vaahtoamisen estoainetta Nilfisk-Alto Foam Stop (katso tilausnumero kohdasta Tarvikkeet ). 17

20 ø 7 2 ø 3 2 ø 0 5 ø 3 6 IVB 995-0H/M SD XC Type 22 6 Työn lopettamisen jälkeen 6.1 Pölynimurin pysäyttäminen ja säilytys 1. Terveydelle vaarallisten pölyjen imuroinnin jälkeen laite on imuroitava ulkopuolelta. 2. Kytke pölynimurin virta pois päältä ja vedä pistotulppa pistorasiasta. 3. Sulje molemmat roskasäiliön imuyhteet tulpilla. 4. Kelaa sähköjohto kiepille ja ripusta kahvaan. 5. Tyhjennä säiliö, puhdista pölynimuri. 6. Nesteiden imuroinnin jälkeen: säilytä imurin yläosa erillään, jotta suodatinelementti kuivuu. 7. Säilytä imuria kuivassa tilassa ja suojassa luvattomalta käytöltä. 18

21 7 Huolto IVB 995-0H/M SD XC Type Huoltokaavio Suodatinpussia, jätepussia tai suodatinelementtiä vaihdettaessa käytön jälkeen tarpeen mukaan Antistaattisten kiinnittimien vaihto Roskasäiliön tyhjentäminen Pölypussin vaihto Suodatinpussin vaihto Suodatinelementin "H" vaihto Moottorin tuloilman suodattimen vaihto 7.2 Huoltotyöt Antistaattisten kiinnittimien vaihto Älä käytä imuria jos sen antistaattiset kiinnittimet ovat vialliset tai ne puuttuvat. Staattinen purkautuminen aiheuttaa räjähdysvaaran räjähdysherkässä ilmapiirissä. 1. Tarkasta antistaatisten kiinnittimien mahdolliset viat, anna Nilfisk-Advance-huoltopalvelun vaihtaa tarvittaessa. 19

22 7.2.2 Roskasäiliön tyhjentäminen Tyhjennys nesteiden imuroinnin jälkeen: Irrota välirengas, koska täydellinen tiiviys on taattu ainoastaan imuroitaessa. Tyhjentämisen jälkeen: puhdista säiliön reuna ja välirenkaan sekä imurin yläosan tiivisteet ennen niiden asettamista takaisin paikalleen. Imuteho heikkenee mikäli tiiviste tai ura on likainen tai viallinen. Ennen imuletkun työntämistä takaisin paikalleen: puhdista imuletkun liitäntäkohta ja letkun istukka. A A C D B 1. Kytke laite pois päältä ja vedä verkkopistoke pistorasiasta. 2. Lukitse molempien ohjauspyörien jarrut (A). Roskasäiliön irrottaminen: 3. Käännä sanka (B) ylös. 4. Vedä roskasäiliö kädensijasta (C) ulos laitteesta. 5. Kaada imuroidut roskat pois: VAROITUS! Jos imurilla on imuroitu raskaita aineita, älä yritä nostaa roskasäiliötä yksin. Käytä laitteeseen lisävarusteena tilattavaa nostoapua FORKLIFT (D). 6. Aseta FORKLIFT nosturilla tai trukilla roskasäiliön yläpuolelle. 7. Ripusta säiliö nostolaitteeseen. 8. Toimita roskat jätehuoltoon jätehuoltolainsäädännön mukaisesti. E Roskasäiliön paikalleenasettaminen: 9. Puhdista roskasäiliö. 10. Tarkasta säiliön ja imurin yläosan väliset tiivisteet. 11. Työnnä roskasäiliö laitteen sisään vasteeseen asti. 12. Käännä sanka (B) alas kevyellä painalluksella. 20

23 7.2.3 Pölypussin vaihto 1. Kytke laite pois päältä ja vedä verkkopistoke pistorasiasta. 2. Lukitse molempien ohjauspyörien jarrut (A). C B A A D Pölypussin irrottaminen: 3. Käännä sanka (B) ylös. 4. Vedä roskasäiliö kädensijasta (C) ulos laitteesta. 5. Sulje pölypussi nuoralla (D) ja ota roskasäiliöstä. VAROITUS! Jos imurilla on imuroitu raskaita aineita, älä yritä nostaa roskasäiliötä yksin. Käytä laitteeseen lisävarusteena tilattavaa nostoapua FORKLIFT (E). 6. Aseta FORKLIFT nosturilla tai trukilla roskasäiliön yläpuolelle. 7. Ripusta säiliö nostolaitteeseen. 8. Toimita roskat jätehuoltoon jätehuoltolainsäädännön mukaisesti. G F E Pölypussin paikalleenasettaminen: 9. Puhdista roskasäiliö. 10. Tarkasta säiliön ja imurin yläosan väliset tiivisteet (F). 11. Aseta pölypussi (G) roskasäiliöön. 12. Vedä pussin yläreuna roskasäiliön reunan yli. 13. Työnnä roskasäiliö laitteen sisään vasteeseen asti. 14. Käännä sanka (B) alas kevyellä painalluksella. B 21

24 7.2.4 Suodatinpussin vaihto Jatkossa kuvattujen toimenpiteiden aikana on tärkeää varoa, että pölyä ei leviä tarpeettomasti ympäriinsä. Käytä P2-hengityssuojainta. VAROITUS! Asbestisaneeraustöiden yhteydessä tulee lisäksi käyttää kertakäyttövaatetusta. Älä koskaan käytä imuria ilman suodatinta. C B A A D 1. Kytke laite pois päältä ja vedä verkkopistoke pistorasiasta. 2. Lukitse molempien ohjauspyörien jarrut (A). Turvasuodatinpussin poisto: 3. Käännä sanka (B) ylös. 4. Vedä roskasäiliö kädensijasta (C) ulos laitteesta. 5. Sulje pölypussi nuoralla (D) ja ota roskasäiliöstä. VAROITUS! Jos imurilla on imuroitu raskaita aineita, älä yritä nostaa roskasäiliötä yksin. Käytä laitteeseen lisävarusteena tilattavaa nostoapua FORKLIFT (E). 6. Aseta FORKLIFT nosturilla tai trukilla roskasäiliön yläpuolelle. 7. Ripusta säiliö nostolaitteeseen. 8. Toimita roskat jätehuoltoon jätehuoltolainsäädännön mukaisesti. E Turvasuodatinpussin asettaminen paikalleen: 9. Puhdista roskasäiliö. 10. Tarkasta säiliön ja imurin yläosan väliset tiivisteet (F). 11. Aseta turvasuodatinpussi (G) jätesäiliöön. 12. Vedä pussin yläreuna roskasäiliön reunan yli. 13. Työnnä roskasäiliö laitteen sisään vasteeseen asti. 14. Käännä sanka (B) alas kevyellä painalluksella. G F B 22

25 7.2.5 Suodatinelementin "H" vaihto Jatkossa kuvattujen toimenpiteiden aikana on tärkeää varoa, että pölyä ei leviä tarpeettomasti ympäriinsä. Käytä P2-hengityssuojainta. VAROITUS! Asbestisaneeraustöiden yhteydessä tulee lisäksi käyttää kertakäyttövaatetusta. A A 1. Kytke laite pois päältä ja vedä verkkopistoke pistorasiasta. 2. Lukitse molempien ohjauspyörien jarrut (A). Älä koskaan käytä imuria ilman suodatinta. B B 3. Avaa kiinnityslukitukset (B) ja irrota imurin yläosa. D C Suodatinelementin irrottaminen: 4. Ota imurin yläosa ja suodatinelementti pois yläsuuntaan. 5. Avaa ruuvi (C), avaa sangan kahva ja irrota sanka. 6. Irrota suodattimen kiinnityslevy (D). 7. Työnnä suodattimen suojapussi suodatinelementin yli. E 23

26 8. Irrota suodatinelementti varovaisesti ja sulje suojapussi solmulla. E F G D C Suodatinelementin paikalleenasettaminen: 9. Puhdista suodattimen tiiviste (F), tarkasta viat ja vaihda tarvittaessa. 10. Tarkasta ettei pintasähköisyystappi (G) ole vioittununt. Anna tarvittaessa Nilfisk-Advancen huoltopalvelun vaihtaa. 11. Työnnä uusi suodatinelementti (E) suodattimen tukikoriin. 12. Aseta suodattimen kiristyslevy (D) paikalleen. 13. Aseta sangan kahva (C) paikalleen ja sulje. 14. Hävitä käytetty suodatinelementti paikallisten jätehuoltomääräysten mukaisesti Moottorin tuloilman suodattimen vaihto Jatkossa kuvattujen toimenpiteiden aikana on tärkeää varoa, että pölyä ei leviä tarpeettomasti ympäriinsä. Käytä P2-hengityssuojainta. B A 1. Poista suodatinkasetti (A) 2. Poista suodatin (B) ja hävitä se määräystenmukaisella tavalla. 3. Aseta uusi suodatin paikalleen. VAROITUS! Asbestisaneeraustöiden yhteydessä tulee lisäksi käyttää kertakäyttövaatetusta. Älä koskaan käytä imuria ilman suodatinta. 24

27 8 Toimintahäiriöiden korjaaminen IVB 995-0H/M SD XC Type 22 Häiriö Syy Korjaus Moottori ei käynnisty > Pistorasian sulake palanut. Reset the fuse.palauta sulake toimintaan. > Ylikuormitussuoja lauennut. Katkaise virta pölynimurista ja anna sen jäähtyä noin 5 minuutina ajan. Jos imuri ei sen jälkeen edelleenkään käynnisty, ota yhteys Nilfi sk- Advancen huoltopalveluun. Merkkiääni kuuluu (heikentynyt imuteho) Ei imutehoa märkäimuroitaessa > Letkun läpimitta ei vastaa kytkimen asentoa Säädä kytkimen asento letkun halkaisijan mukaisesti > Imuletku/suulake tukossa Puhdista imuletku/suulake > Erikoissuodatinpussi täynnä Katso kohta Erikoissuodatinpussin vaihto > Suodatinelementti likaantunut Katso kohta Suodatinelementin puhdistaminen tai Suodatinelementin vaihto > Puhdistusmekanismi epäkunnossa Ota yhteys Nilfisk-Advancehuoltopalveluun > Säiliö täynnä Katkaise virta imurista. Tyhjennä säiliö Jännitevaihteluita > Jännitesyötön impedanssi liian korkea Kytke imuri toiseen pistorasiaan lähemmäksi sulaketaulua. Yli 7 % jännitevaihteluita ei pitäisi esiintyä, jos impedanssi siirtopisteessä on

28 9 Lisätietoja 9.1 Koneen toimittaminen kierrätykseen Tee käytöstä poistettu laite välittömästi toimintakyvyttömäksi. 1. Vedä verkkopistoke pistorasiasta. 2. Katkaise laitteen sähköjohto. 3. Sähkölaitteita ei saa hävittää talousjätteiden joukossa! Eurooppalaisen sähkö- ja elektroniik-kalaiteromua koskevan direktiivin 2002/96/EY mukaan on käytetyt sähkö- ja elektroniikkalaitteet kerättävä erikseen ja hyödynnettävä ympäristöystävällisellä tavalla. 9.2 Takuu Myönnämme takuun yleisten myyntiehtojemme mukaisesti. Oikeudet teknisiin parannuksiin pidätetään. Jos laitteeseen tehdään omatoimisia muutoksia, siinä käytetään vääränlaisia varaosat ja lisävarusteet tai sitä käytetään muuten kuin käyttötarkoituksen mukaisesti, valmistaja ei vastaa tällöin aiheutuvista vahingoista. 9.3 Testaukset Sähköiset testaukset on suoritettava turvallisuusmääräysten (BGV A3) sekä standardin DIN VDE 0701 osan 1 ja osan 3 edellyttämällä tavalla. Standardin DIN VDE 0702 mukaan nämä testaukset tulee suorittaa säännöllisin välein ja aina korjausten tai muutosten jälkeen. Nämä pölynimurit on tarkastettu IEC/EN mukaisesti. Lisäksi nämä imurit täyttävät ATEX direktiivin 94/9/EY vaatimukset tilaluokassa EY-vaatimustenmukaisuusvakuutus EY-vaatimustenmukaisuusvakuutus NILFISK-ADVANCE A/S Sognevej 25 DK-2605 Brøndby Product: Vacuum cleaner for wet and dry operation Model: IVB 995-0H/M SD XC Type 22 Description: The design of this appliance complies with the following provisions: V~, 50/60 Hz, 2x1200W Dust Class M and H ATEX Zone 22 II 3D T C IP 54 EC - Machinery Directive 2006/42/EC EC - Directive EMC 2004/108/EC EC - Explosive Atmosphere directive 94/9/EC ATEX Applied harmonized standards: EN ISO (2004), EN ISO (2004), EN (2006), EN (2001), EN (2006), EN (2004), EN (2004) Applied national standards and technical specifications: EN (2004) IEC (2008) Anton Sørensen General Manager EAPC Technical Operations Brøndby,

29 9.5 Tekniset tiedot IVB 995-0H/M SD XC Type 22 EU GB Verkkojännite V 230 Verkkotaajuus Hz 50/60 Sulake A Tehonotto EC W 2x1100 Kokonaisliitäntäarvo W 2200 Ilmantilavuusvirta (max.) l/min 2x3600 Alipaine (max.) mbar/kpa 230/23 Mittauspinnan äänenpainetaso 1 m: n etäisyydellä, EN db(a) 70 Äänenvoimakkuus db(a) 67 Verkkoliitäntäjohto: Pituus m 10 Verkkoliitäntäjohto: Tyyppi H07RN-F3G1,5 mm² H05RR-F3G1,5 mm² Suojausluokka I Suojalaji IP 54 Häiriönvaimennus EN Säiliön tilavuus l 50 Leveys mm 615 Syvyys mm 690 Korkeus mm 990 Paino kg Tarvikkeet Kuvaus Tilaus-nro Suodatinpussi (5 kpl) Pölypussi (5 kpl) Suodatinelementti "H" Suodattimen suojapussi (10 kpl) Moottorin tuloilman suodatin Nilfisk-Alto-Foam-Stop (6 x 1 l)
